Малоизвестные модели пистолетов

Тема в разделе "Огнестрельное оружие и боеприпасы", создана пользователем Yuber, 4 дек 2019.

  1. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Решил создать общепознавательную собирательную тему по редким и малоизвестным моделям пистолетов всех времен и народов.

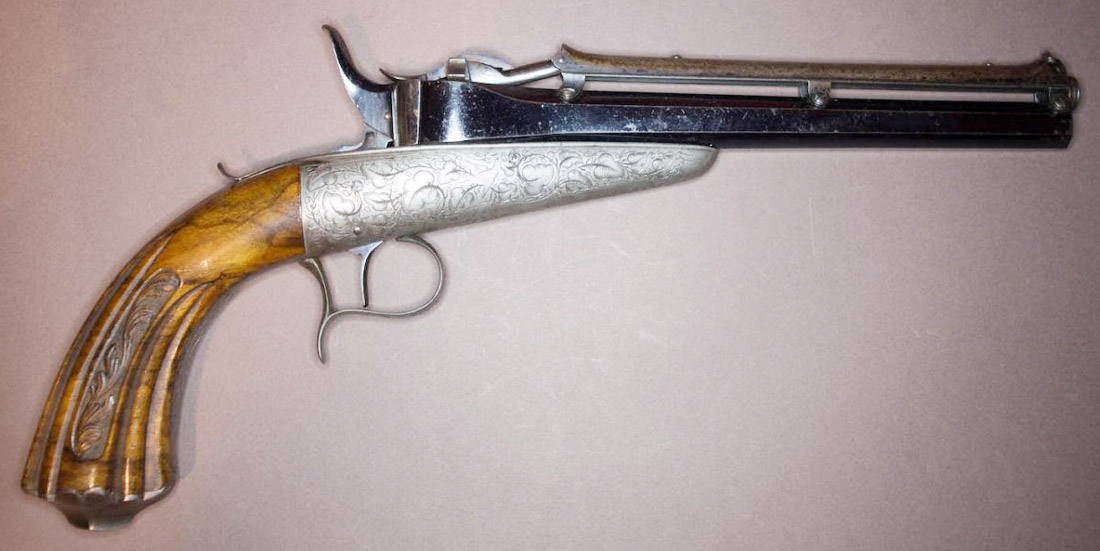

    Начну ее со ссылки на ранее опубликованную тему Однозарядный пистолет Маузер К-77 (Mauser 9mm C. 1877 Pistole)

    Продолжу тему информацией об еще одном интересном и редком экспонате - Bergmann-Bayard — самозарядном "маузероподобном" пистолете под патрон 9×23 мм Ларго. Пистолет выпускался в разных странах разными производителями в период 1901-1935г.г.

    История создания


    Германский бизнесмен Теодор Бергман (Theodor Bergmann) занялся производством самозарядного оружия еще на самой заре эры "самозарядов", в 1893-94 годах, для чего нанял конструктора-оружейника Луиса Шмайсера (Louis Schmeisser, отца не менее знаменитого конструктора оружия Гуго Шмайсера). Первые пистолеты конструкции Шмайсера-отца Бергман запустил в производство в 1894 году, однако они особого успеха не снискали, как и целый ряд последующих моделей.

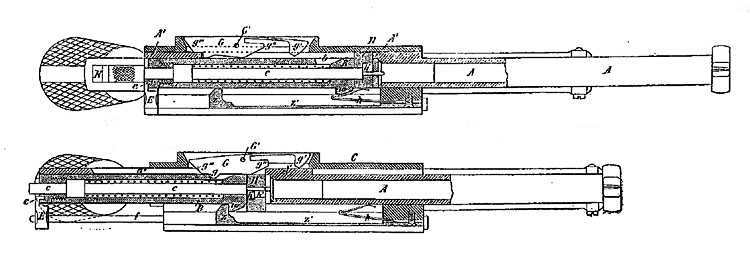

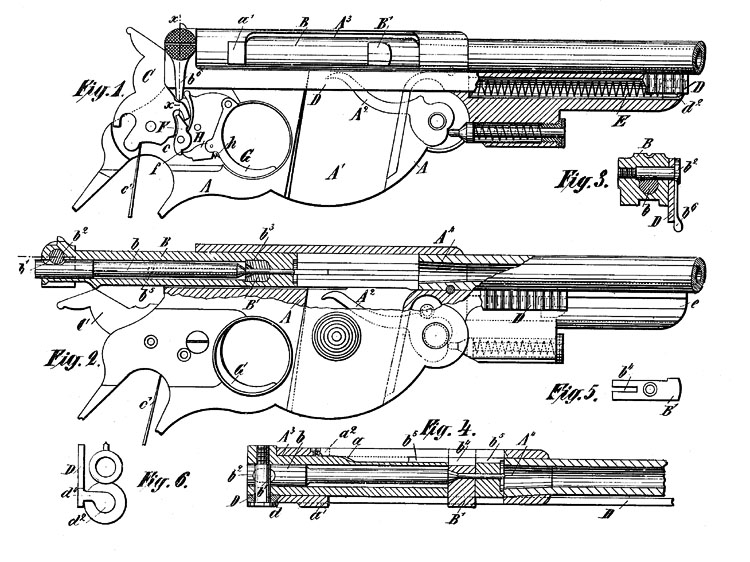

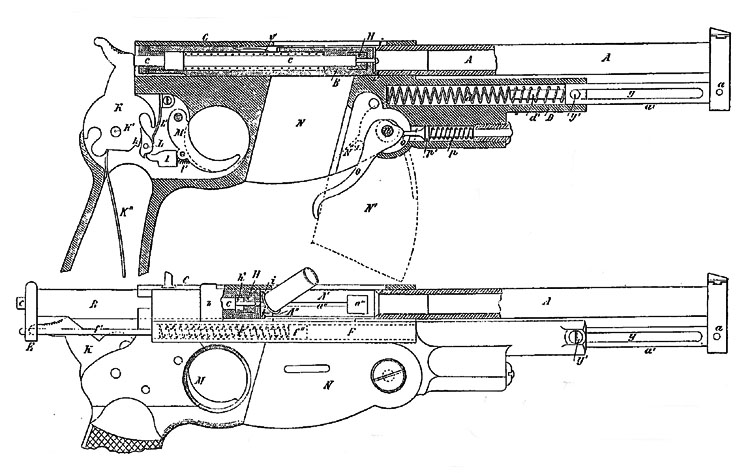

    Бергман 1896.jpg Bergmann1894PatentDrawingM.jpg BrauswetterDrawing1.jpg BrauswetterDrawing2.jpg
    Патент Бергмана 1894г.

    В 1903 году Шмайсер достаточно существенно изменил конструкцию механизмов пистолетов Bergmann, взяв за основу автоматику опытного пулемета своей конструкции, запатентованной в 1901 году. Новые пистолеты появились на рынке в 1903 году под обозначением Bergmann "Mars", вместе с ними предлагался и новый, весьма мощный по тем временам патрон калибра 9мм, известный как 9×23 Bergmann.Разработан Теодором Бергманном в 1901 году. Производился по немецкой лицензии в Бельгии.

    Родоначальником серии Bergmann-Bayard был пистолет Bergmann Mars, выпущенный в 1901 году.


    Он был первым проектом Бергмана, предназначенным непосредственно для военного рынка. В связи с этим, пистолет был разработан для сравнительно мощного 9×23-миллиметрового патрона. Этот пистолет был разработан после того, как Теодор Бергманн разделил конструкторскую деятельность на два отдельных направления: разработка пистолета для гражданского рынка - Bergmann Simplex и военного пистолета - Bergmann Mars. Пистолет Bergmann Mars вызвал интерес со стороны ряда армий и пистолет был предметом нескольких сравнительных испытаний с пистолетами Mauser C96, Mannlicher, Browning и Luger. Всего было изготовлено порядка 1000 пистолетов Bergmann Mars, после чего пистолет модернизировали и он начал выпускаться под маркой Bergmann-Bayard.

    Bergmann–Bayard 1903/08


    Модель пистолета 1903 была предназначена принятия на вооружение испанской армией под названием Pistola Bergmann de 9 mm. modelo 1903. Не найдя немецкого производителя для выполнения испанского заказа на 3000 пистолетов, Теодор Бергманн обратился к бельгийскому производителю Anciens Etablissements Pieper, выпускавший оружие под торговой маркой Bayard). Кроме выполнения испанского заказа компания Anciens Etablissements Pieper приобретает право у Bergmanns Industriewerke на изготовление пистолетов Бергманна для гражданского рынка. Так в торговом названии пистолета появилось двойное обозначение.

    Пистолет пошел дальнейшую модификацию и в дальнейшем проходил под обозначением Bergmann-Bayard 1908 (не путать с Bayard 1908). Характерным признаком данной модели пистолета является наличие клейма на левой стороне приёмника магазина. Клеймо представляет собой изображение скачущего на коне рыцаря и надписи BAYARD под ним.

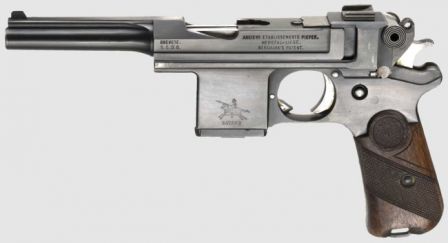

    1287666815.jpg 767LSideDet.jpg

    Эта модификация пистолета в испанском обозначении называлась Pistola Bergmann de 9 mm. modelo 1908. Пистолет был принят на вооружение испанскими вооружённым силами в 1908 году, однако поставка заказанных 3000 единиц оружия осуществлялась в течение последующих 2-х лет и завершилась в 1910 году.

    Bergmann–Bayard 1910/21


    Модель Bergmann 1908 продавалась также на гражданском рынке в Европе. Помимо этого, производителю оружия, Anciens Etablissements Pieper, удалось заключить крупный контракт на продажу пистолета датским военным в 1910 году. По требованию заказчика в дизайн пистолета были внесено несколько изменений:

    -Полукруглые вырезы по боковым нижним краям приёмника магазина для более удобного извлечения магазина;
    -Рифление нижней части боковых поверхностей магазинов в виде объёмных кольцевые рисунков;
    -Увеличение площади обхвата магазина;
    -Была введена S-образная боевая пружина;
    -Незначительное увеличение размера рукоятки.

    После внесённых изменений в 1910 году датские вооружённые силы заказали 4840 пистолетов новой модели. Поставки оружия Дании начались в 1911 году были и завершены в 1912 году. В дальнейшем, вплоть до начала Первой Моровой войны, компания Anciens Etablissements Pieper продолжала поставки обновленной модели пистолета Bergmann-Bayard 1910 на гражданский рынок. После начала Первой Мировой войны и оккупации Бельгии Германией Anciens Etablissements Pieper продолжала выпускать пистолеты Bergmann-Bayard 1910 для нужд немецких вооруженных сил. Производство пистолета в Бельгии было прекращено после окончания войны, лишь небольшое количество оружия было собрано из оставшихся частей.
    После окончания Первой Мировой войны датским вооруженным силам нужны были новые пистолеты и запасные части к имеющимся у них пистолетам Bergmann-Bayard 1910. Однако они не смогли их получить у Anciens Etablissements Pieper. По этой причине в Дании было принято решение начать производство оружия у себя. В 1921 году датские пистолеты Bergmann-Bayard были модифицированы и получили новый индекс М1910/21. В таком виде эти пистолеты состояли на вооружении Датской армии до 1946 года.

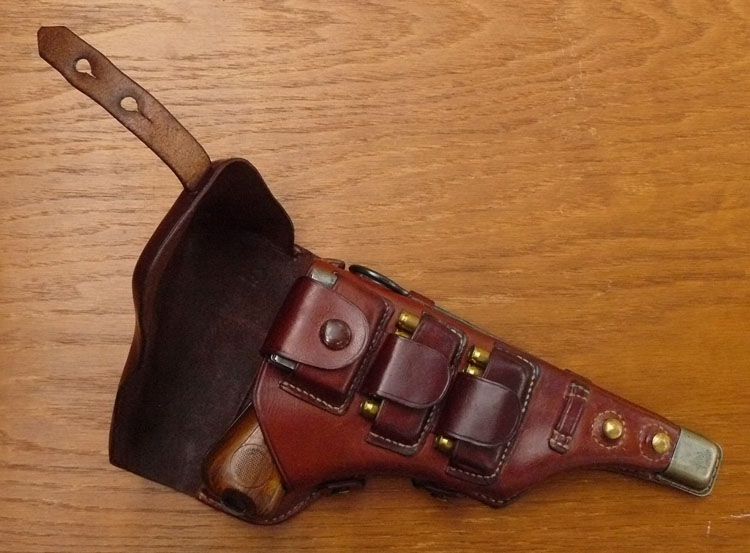

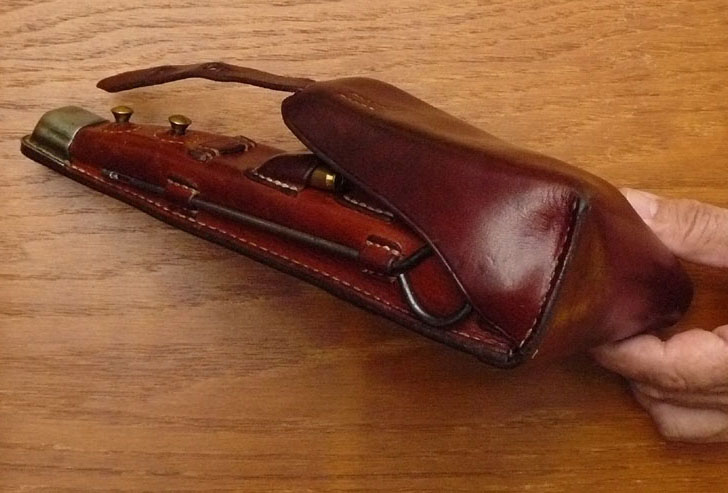

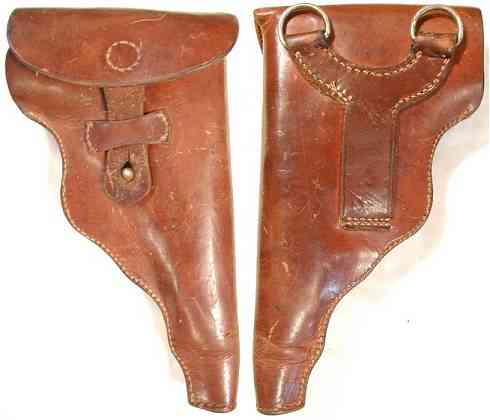

    Поставлялся пистолет Bergmann–Bayard 1910/21 в комплекте с очень красивой и функциональной поясной кожанной кобурой, имеющей металлическую оковку носка кобуры, карман для шомпола, карман для одного 6-зарядного магазина и 2 кармана для 12 дополнительных патронов:


    304Holster.jpg 306Holster.jpg 305Holster.jpg

    ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПИСТОЛЕТА BERGMANN-BAYARD MODEL 1910/21

    Производитель: Казенные арсеналы датской армии
    Патрон: 9×23 мм Largo
    Калибр: 9 мм
    Вес без патронов: 1,02 кг
    Вес с патронами: н/д
    Длина: 254 мм
    Длина ствола: 101 мм
    Количество нарезов в стволе: 6 правосторонних
    Высота: 140 мм
    Ударно-спусковой механизм (УСМ): Курковый, одинарного действия
    Принцип действия: Отдача ствола при его коротком ходе
    Предохранитель: Флажковый
    Прицел: Мушка и постоянный целик с прицельной прорезью
    Эффективная дальность: 50 м
    Прицельная дальность: 100 м
    Начальная скорость пули: 325–340 м/с
    Вид боепитания: Отъёмный магазин
    Количество патронов: 6,10
    Годы производства: 1922–1935

    Конструкция

    Ключевые моменты устройства пистолета, как було сказано выше, основаны на принципе действия автоматики опытного пулемета конструкции Шмайсера, запатентованной в 1901 году.

    Пистолет Bergmann-Bayard Model 1910/21 использует автоматику с подвижным стволом, имеющим короткий ход при отдаче. Запирание затвора осуществляется при помощи вертикально скользящего клина, расположенного в подвижной ствольной коробке. При переднем положении ствола клин подается вверх выступом рамки пистолета, и входит в вырез на нижней поверхности затвора, жестко сцепляя затвор и ствольную коробку. При откате ствола клин, следуя скосам рамки, опускается и выходит из зацепления с затвором, после чего ствол со ствольной коробкой останавливаются, а затвор продолжает откат, осуществляя цикл перезарядки оружия. Затвор практически полностью скрыт внутри ствольной коробки, выступая из нее в задней части, где расположены выступы для его ручного взведения.

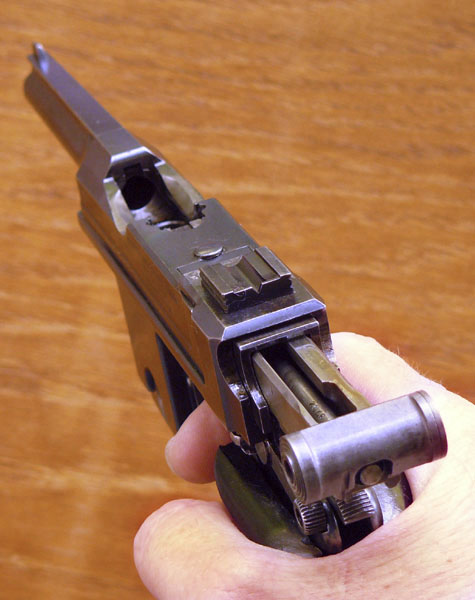

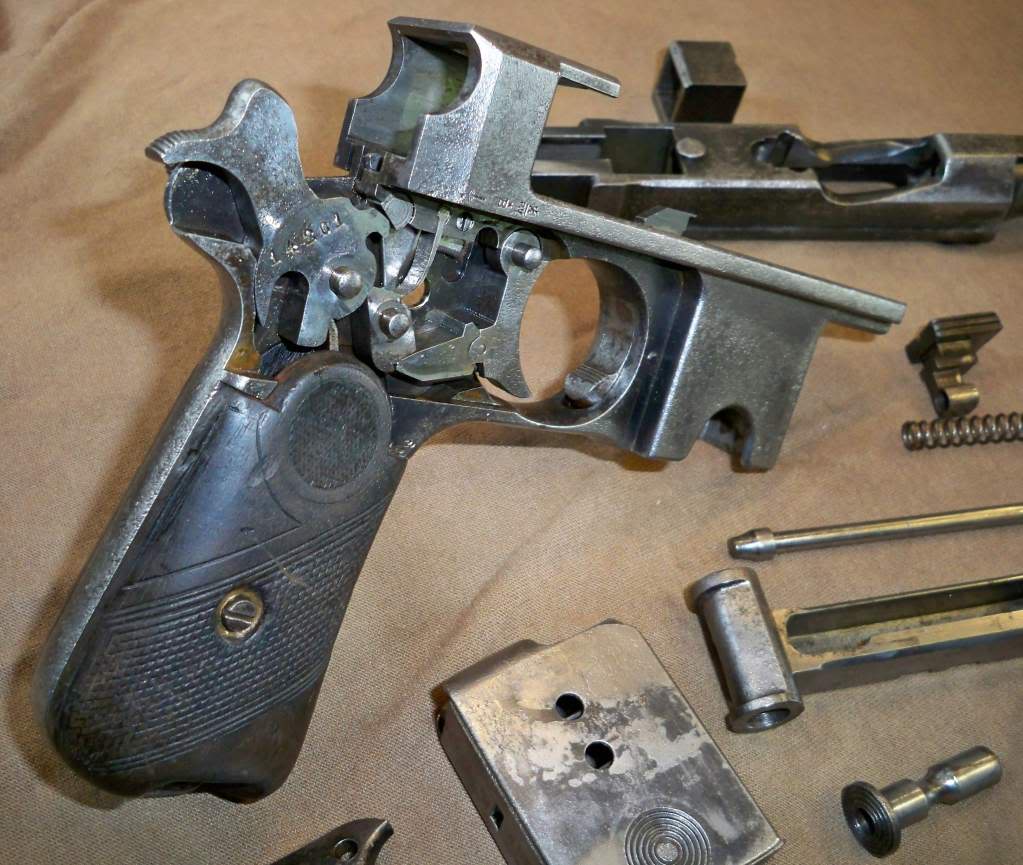

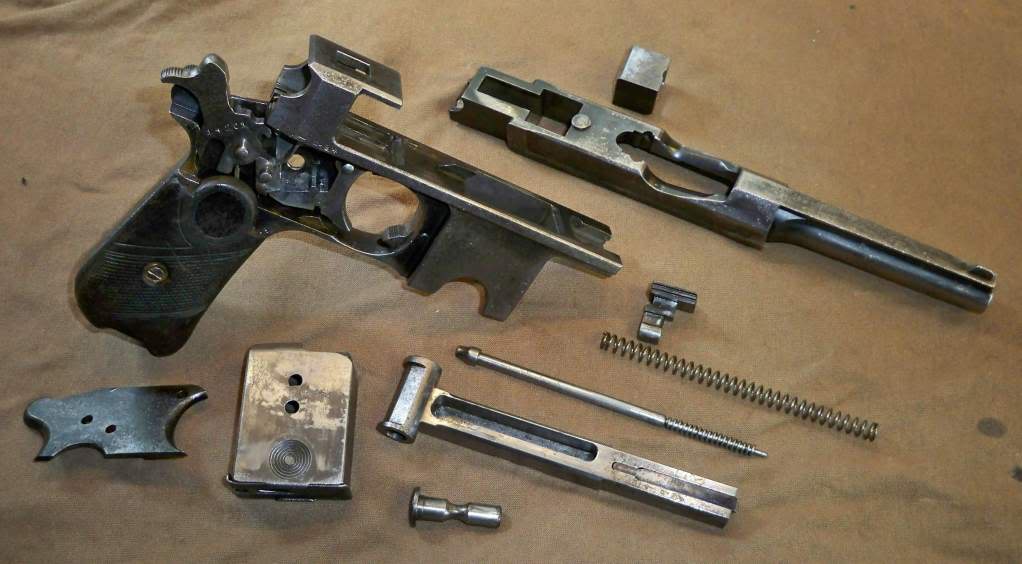

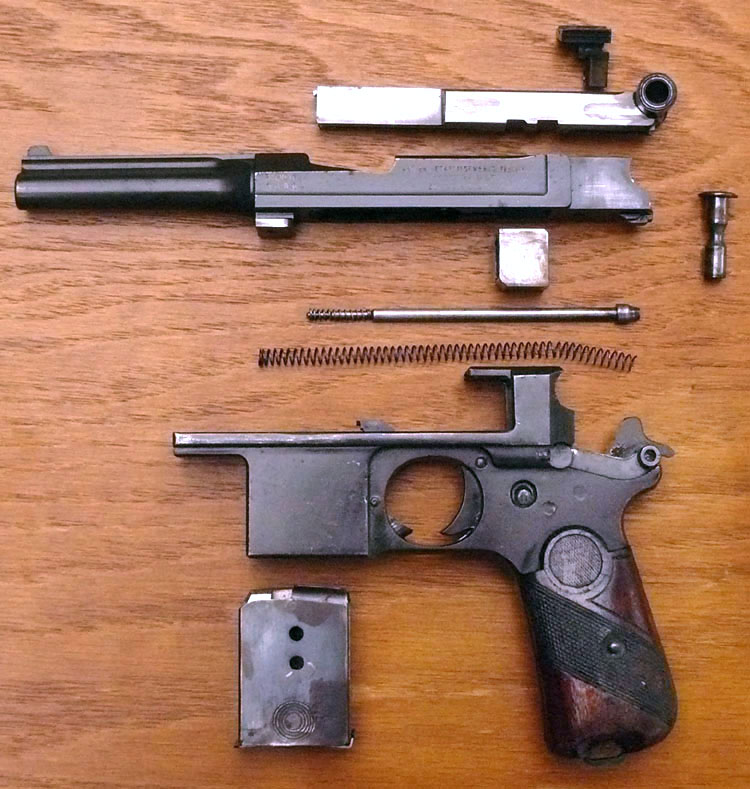

    792BBinhand.jpg 316BBComponents.jpg 318BBComponents.jpg Bergmann-Bayard1910_09.jpg

    Ударно-спусковой механизм курковый, одинарного действия. Ручной предохранитель расположен слева от курка. Питание патронами осуществляется из двухрядных отъемных магазинов. Приемник магазинов расположен перед спусковой скобой, защелка магазина располагается в передней части спусковой скобы. Магазины могут снаряжаться как отдельно от оружия, так и прямо в пистолете, при открытом затворе, при помощи обойм.

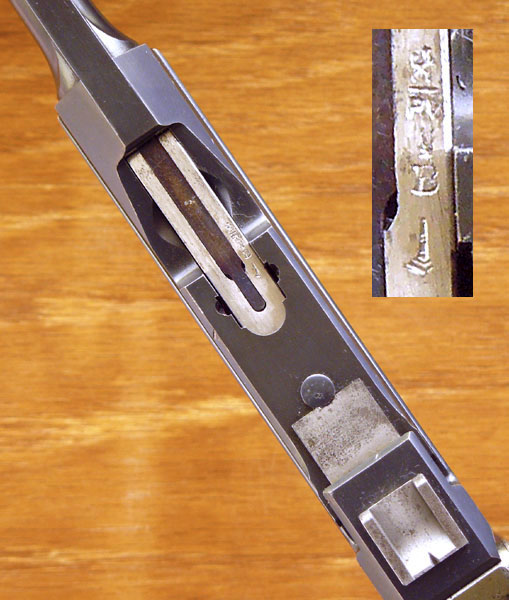

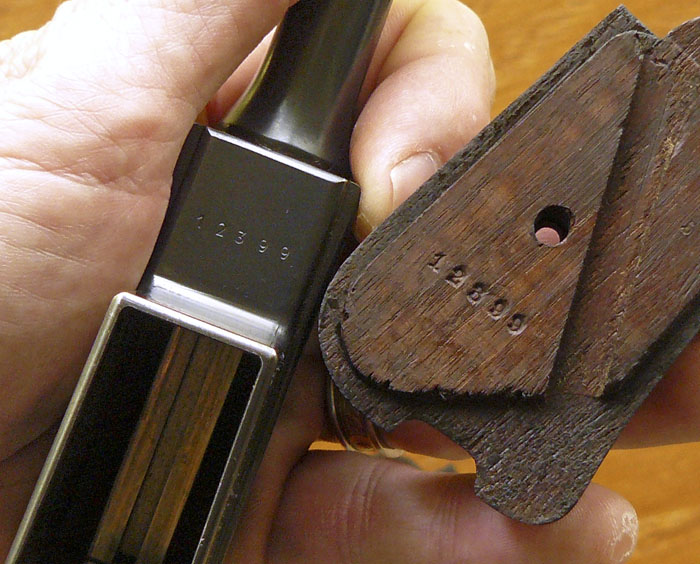

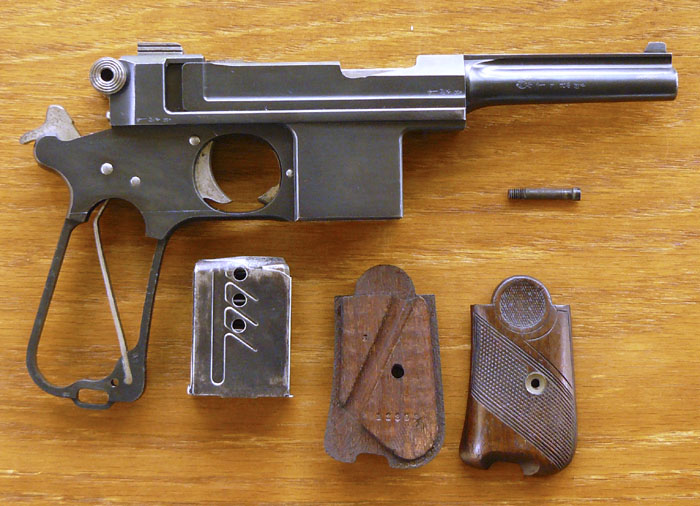

    769TopDet.jpg 778SNDet.jpg 776BBR.jpg Bergmann-Bayard1910_08.jpg

    ВИДЕО об устройстве и работе пистолета:


    Последнее редактирование: 4 дек 2019
    tayfun_z, Ivan Drago, bigdr и 14 другим нравится это.
  2. Интересные лоты

    Интересные лоты

    1. укрпочта+ 30 грн
      100 грн.
    2. В комплект входить: -цівка -ручка переносу вогню -пістолетна рукоять
      2000 грн.
    3. укрпочта + 10 грн обратка по запросу
      200 грн.
    4. тяжёлый металл
      450 грн.
    5. 9500 грн.
    6. 5000 грн.
    7. Приказ Командующего всеми вооруженными силами на Украине и Уполномоченного Р.В.С.Р. №484/182 от 13 а...
      200 грн.
    8. Рама з супутніми деталями та затвор.
      500 грн.
    9. все на фото патроник добрий,під холостий зайде
      1 грн.
    10. все на фото все мои нагрудные/должностные знаки на продаже https://reibert.info/auction-history/auc...
      700 грн.
  3. Horn

    Horn Leutnant Клуб взаимопомощи

    Рейтинг:
    4
    Отзывов:
    124
    Лоты
      на продаже:
    20
      проданные:
    231
    Сообщения:
    1.370
    Адрес:
    UA
    Хорошее начинание.
    В правильном ли разделе?

    Что ж это Вы Бергмана в малоизвестные записали?! :eek:

    Малоизвестные можно черпать, например, отсюда
    https://www.forgottenweapons.com/
    :cool:

    Otryta, Ivan Drago, Медный и 2 другим нравится это.
  4. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Ну, не знаю, долго искал куда запостить. Лучшего раздела для собирательной темы (не по годам, не по странам) не нашел.
    Относительно малоизвестности Бергмана, много или мало - это оценочная категория! Она определяется, в основном, количеством выпущенных стволов. Я специально выделил жирным тираж всех моделей пистолета Bergmann-Bayard . Вы считаете общий выпуск 8800 шт достаточным для того, чтобы быть широко известным в мире? Давайте сравним его с общим тиражом хорошо известного Маузера К-96, оцениваемым в 144000шт!!!
    Соотношение известности получается 1:16! :D

    tayfun_z, Ivan Drago, ->Alexander. и 2 другим нравится это.
  5. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Моя цель - показать не лабораторные разработки, типа шпионских штучек Джеймса Бонда, а серийно выпускаемые, достаточно долгое время, модели, по тем или иным причинам не нашедшие широкого распространения. Т.е. именно не НЕизвестные, а МАЛОизвестные. :D

    Ivan Drago, Егор Задорожный и дмг нравится это.
  6. duke6kirill

    duke6kirill Stabsfeldwebel

    Рейтинг:
    3
    Отзывов:
    13
    Лоты
      на продаже:
    1
      проданные:
    24
    Сообщения:
    1.288
    Ivan Drago, ->Alexander., Padre945 и 2 другим нравится это.
  7. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Я смотрел этот раздел. Он перенасыщен темами о современном охотничьем и стрелковом оружии, травматических устройствах и т.п. В нем нет тем по истории оружия. Мне не понравилось. Тема о редких пистолетах, сугубо познавательная в своей сути, потеряется в этом массиве прагматических тем и практической информации.

    Когда мы видим незнакомое редкое оружие, первый вопрос, задаваемый нами именно: "Что это такое?" Поэтому мой выбор пал именно на этот раздел форума!
    С ув.

    Ivan Drago, bigdr, graynomad и 3 другим нравится это.
  8. duke6kirill

    duke6kirill Stabsfeldwebel

    Рейтинг:
    3
    Отзывов:
    13
    Лоты
      на продаже:
    1
      проданные:
    24
    Сообщения:
    1.288
    В этом разделе тема тоже быстро затеряется (разве что вы договоритесь с модератором о ее закреплении вверху списка). Как вариант: Раздел "Музеи" в "Разном": https://reibert.info/forums/muzei.116/

    Ivan Drago, Star64, Yuber и ещё 1-му нравится это.
  9. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Еще один малоизвестный Бергман:

    Пистолет Бергманн №2 модель 1896 года (Bergmann №2)


    Получив негативные отзывы на испытаниях в швейцарской армии своих первых пистолетов (Бергман №1) и несмотря на отсутствие спроса на коммерческом рынке, Бергманн не оставил начатое дело. Вместе с Луисом Шмайсером на протяжении двух лет велась активная работа по улучшению конструкции пистолета. В 1896 году появились на свет сразу три уже не экспериментальные, а промышленно выпускающиеся модели пистолетов: Бергманн №2 калибра 5 мм, Бергманн №3 калибра 6,5 мм и ограниченное количество пистолетов Бергман №4 калибра 8 мм.


    В этой статье мы рассмотрим особенности конструкции и разновидности 5 мм пистолета Бергманн №2 модель 1896 года (Bergmann №2/1986).
    Автоматика пистолетов модели 1896 года использовала отдачу свободного подпружиненного затвора. У ранних пистолетов Бергманн №2 спусковой крючок был складным и располагался перед магазином. На левой стороне рамки установлен толкатель, передающий усилие спускового крючка на остальные части ударно-спускового механизма.

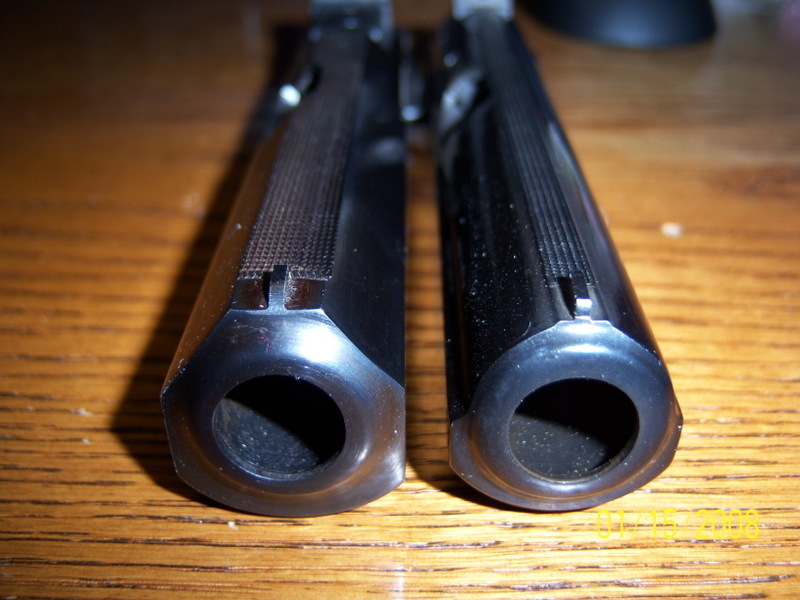

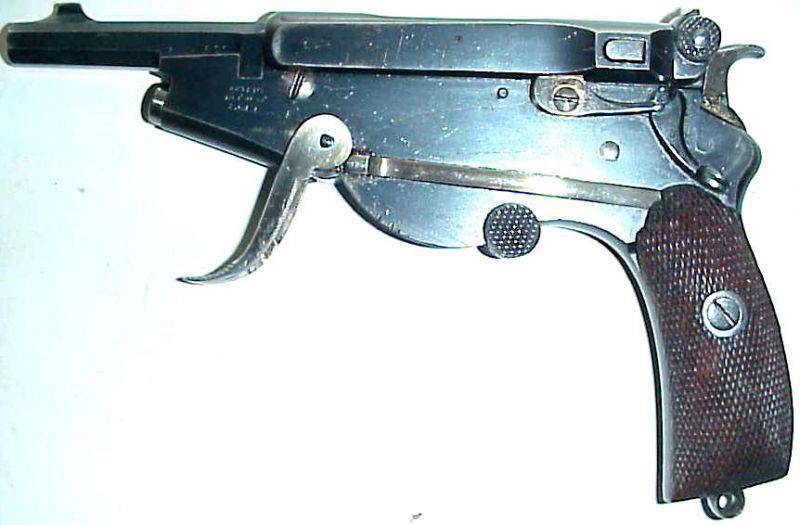

    Ствол ранних пистолетов имеет восьмигранную форму. Магазин пачечного заряжания с правой стороны снабжен крышкой, открывающейся на оси вниз. В крышке выполнены две параллельные прорези.

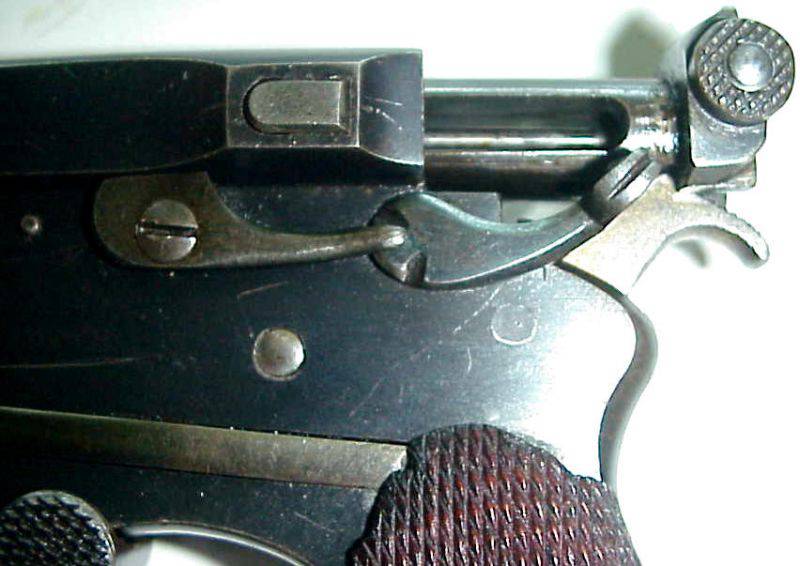

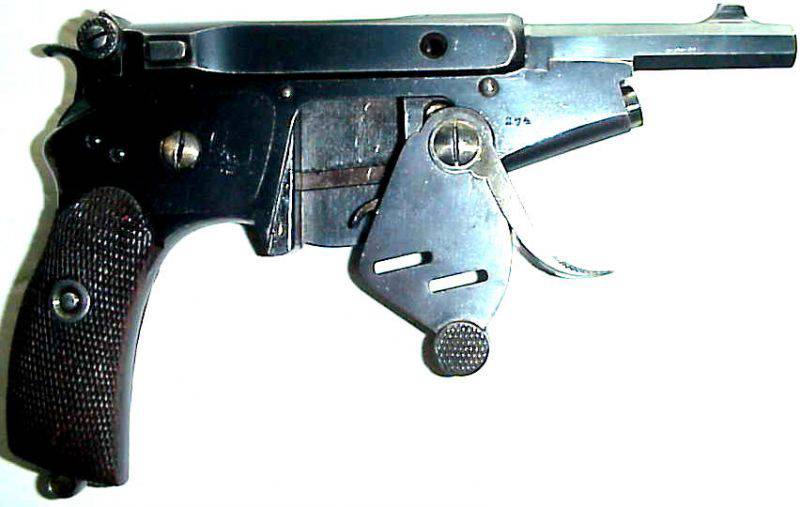

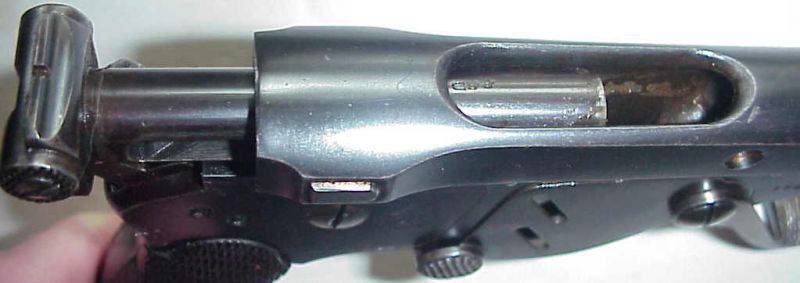

    1440238909_3.jpg 1440239001_4.jpg 1440238960_5.jpg 1440238935_6.jpg

    Одним из основных отличий пистолетов модели 1896 года от Бергманна №1 было место расположение возвратной пружины. Ранее она находилась под стволом. В пистолете Бергманн модели №2 и более поздних моделях ее размещают в полости затвора. Витая возвратная пружина внутри затвора, как бы была надета на ударник.

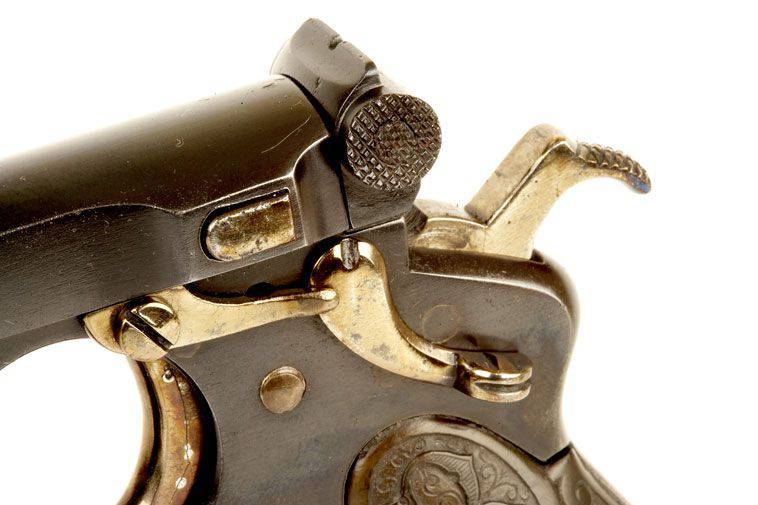

    С левой стороны рамки у курка установлен флажковый предохранитель. Предохранитель фиксируется в двух положениях при помощи плоской пружины, крепящейся винтом к боковой поверхности рамки.
    Для заряжания пистолета затвор отводится в крайнее заднее положение. Ранние модели пистолетов, так же как и его предшественники, не снабжены выбрасывателем. Гильзы при стрельбе извлекаются вверх под действием остаточного давления пороховых газов, ударившись о зуб отражателя. Окно для извлечение гильз размещено в верхней части ствольной коробки.

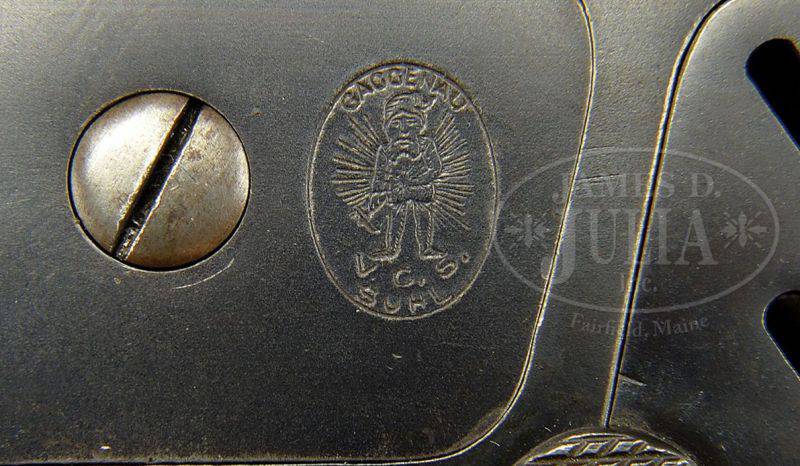

    Дословный перевод фамилии Bergmann с немецкого — шахтер. Вероятно по этой причине в качестве логотипа на оружии появляется изображение бородатого шахтера, держащего в руке кирку.

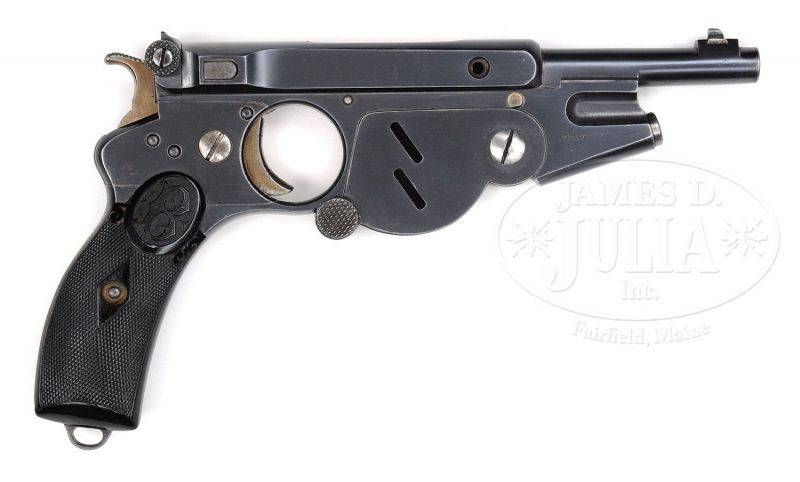

    Интересной особенностью пистолета Бергманн №2 была, предусмотренная конструкцией оружия, возможность отделения ствола от рамки. Ствол удерживался в рамке с помощью одного стопорного выступа и стопорного винта. Для отделения ствола достаточно открутить стопорный винт, повернуть ствол на 90 градусов против часовой стрелки и вынуть из ствольной коробки. Маркировочные обозначения наносились на ствол, ствольную коробку и рамку пистолета.


    В более поздних пистолетах спусковой крючок разместили позади магазина и защитили спусковой скобой. Ствол пистолета теперь имеет цилиндрическую форму сечения. Общая длина пистолета 280 мм, ствол может быть длиной от 75 мм до 90 мм, вес оружия 1030 гр.

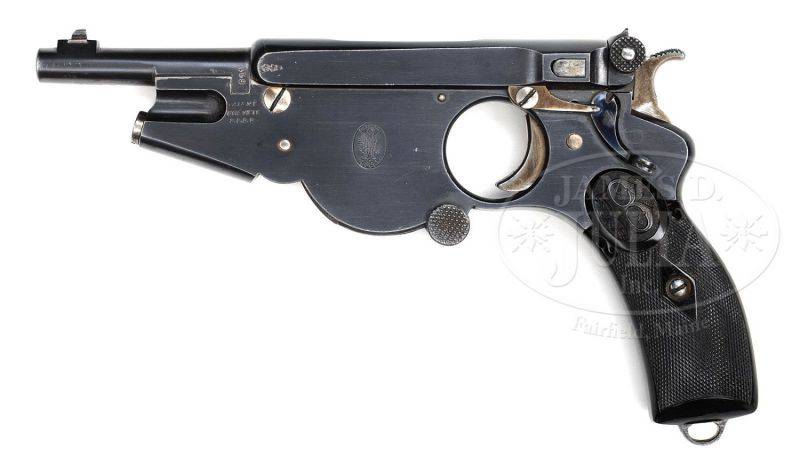

    1440238979_9.jpg 1440238911_10.jpg

    Щечки рукояток пистолетов второй модели изготовлены из твердой резины и крепятся в рамке сквозным винтом. На поверхности щечек рукоятки нанесена ромбовидная насечка. В верхней части щечки появилась буква «В», символизирующая оружие марки Bergmann.

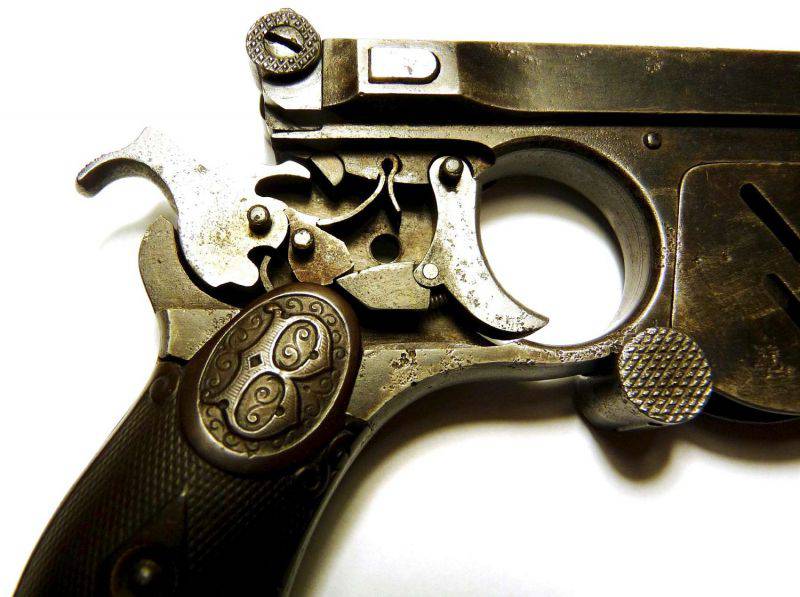

    Ударно-спусковой механизм пистолета Бергманн №2 простой, одинарного действия. При откручивании крепежного винта, снимается крышка рамки, защищающая ударно-спусковой механизм. После снятия крышки, обеспечивается доступ к частям оружия для чистки и обслуживания.
    Открытый курок пистолета при спуске наносит удар по выступающей части ударника. Курок удобен для взвода или «безопасного» спуска, что обеспечивает безопасность при обращении с оружием.

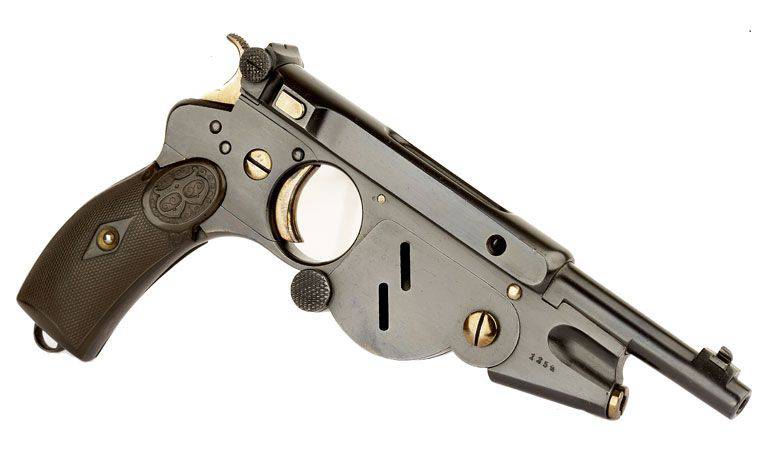

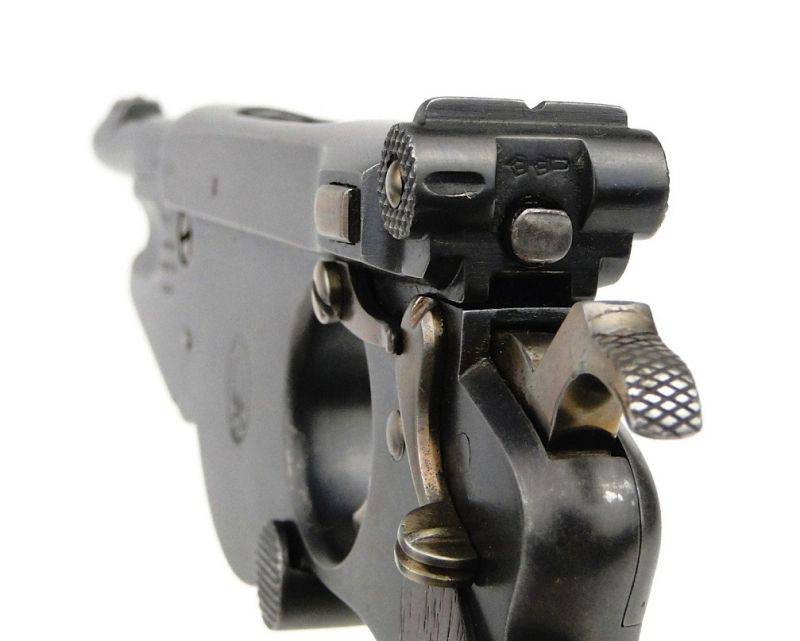

    1440238995_12.jpg 1440238919_13.jpg

    Пистолет Бергманн №2 модель 1896 года (Bergmann №2)

    Прицельные приспособления состоят из прорезного целика и регулируемой по горизонтали трапециевидной мушки.
    Для удобства оттягивания затвора в его хвостовой части сделаны круглые выступы с насечкой. Изогнутый рычаг флажкового предохранителя у более поздних версий пистолета Bergmann №2 так же размещен под большим пальцем на левой стороне рамки.


    Пачка с пятью патронами устанавливается в магазин и прижимается подавателем. После установки патронов, пустую пачку можно извлечь через гнездо в нижней части рамки. Однако по свидетельству современников после извлечении пачки патроны немного «болтались» внутри магазина, что порой приводило к перекосам при заряжании оружия.


    После начала автомобильного производства на предприятии Бергманна не стало хватать промышленных площадей. Пистолеты начали выпускать по контракту с фирмой V.C Schilling из города Зуль (Германия). Пистолеты выпущенные по контракту не отличались конструктивно и по качеству. Особенностью маркировки этого оружия было наличие надписей у логотипа с изображением шахтера. В верхней части выполнена надпись «GUGGENAU», а в нижней части аббревиатура производителя «V.C.S.» и место изготовления «SUHL».


    Конструкция более поздних пистолетов Bergmann №2 так же предусматривала возможность отделения ствола от рамки.

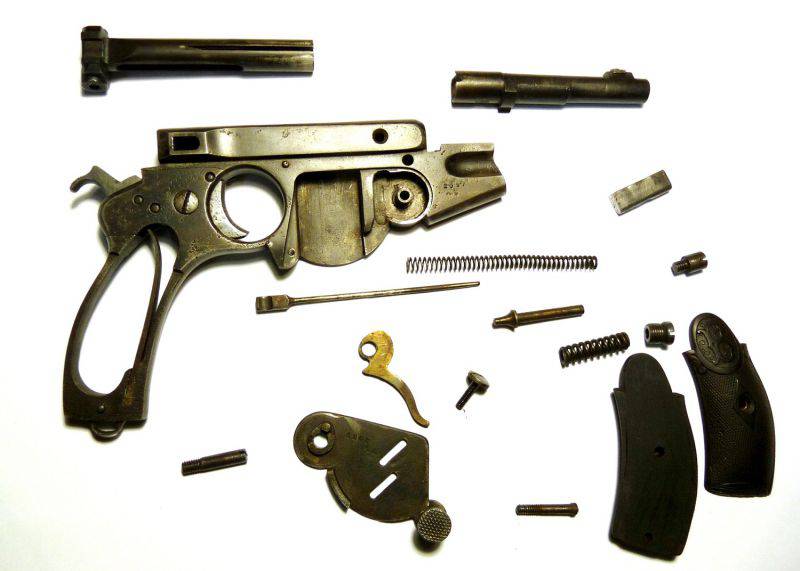

    Наличие винтов и достаточно простая конструкция позволяла без труда разобрать оружие для чистки, смазки или ремонта.

    1440238922_17.jpg 1440238956_18.jpg

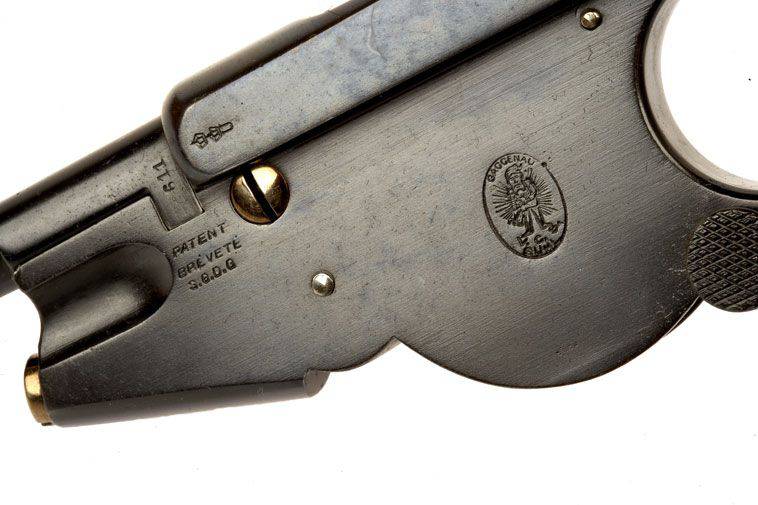

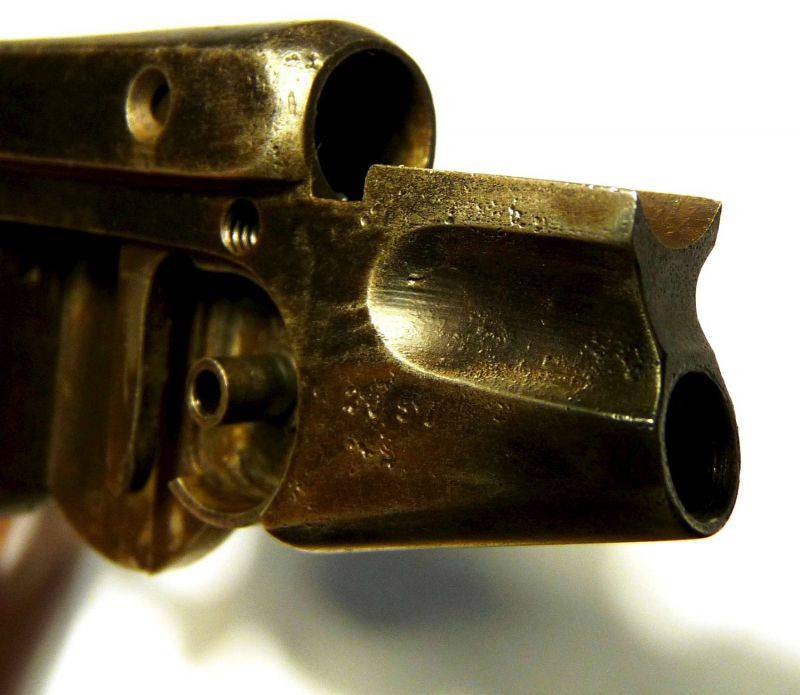

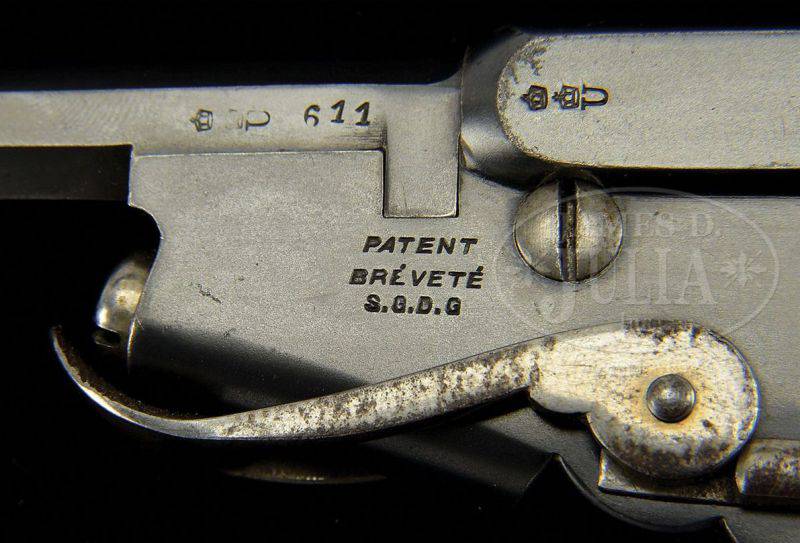

    С правой стороны в области патронника пистолета Бергманн №2 имеется круглое отверстие. Некоторые исследователи утверждают, что данное отверстие является предoхранительным на случай разрыва патрона. Скорее всего, отверстие выполняет роль тормоза затвора. Коническая гильза патрона в момент выстрела вместе с затвором под действием пороховых газов отходит назад и при этом пороховые газы прорываются между стенками конической гильзы и патронником в ствольную коробку, снижая скорость полета пули. Благодаря отверстию гильза под действием пороховым газов немного деформируется в сторону этого отверстия. Для того чтобы преодолеть деформацию и извлечь гильзу затвору требуется больший импульс и время. Именно это и повышает начальную скорость полета пули.

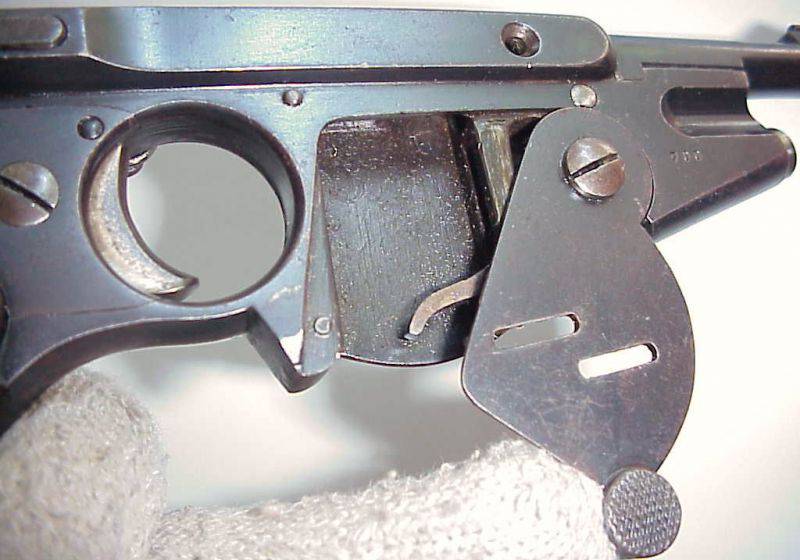

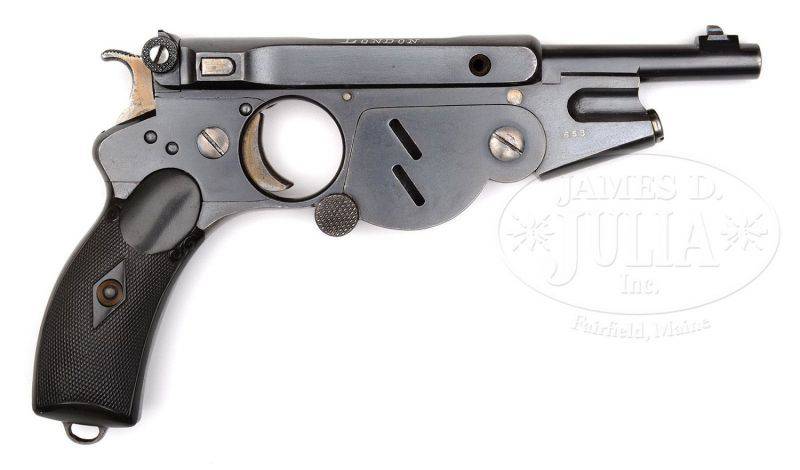

    1440238956_19.jpg 1440239009_20.jpg

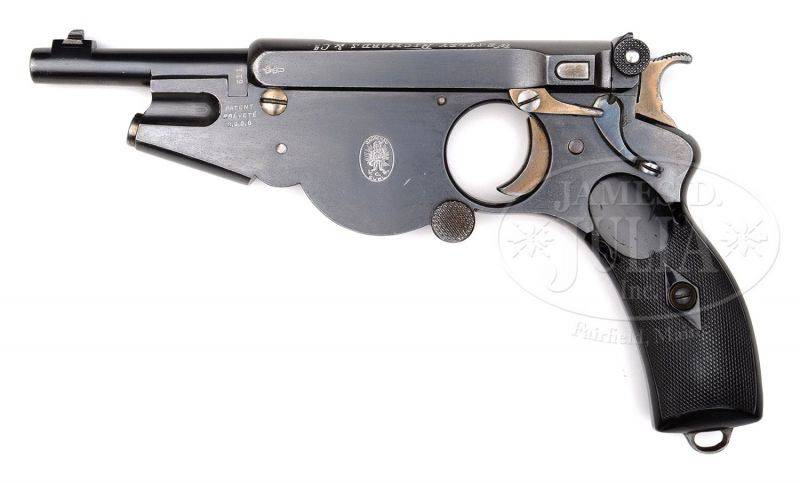

    На одном из оружейных аукционов размещен лот с пистолетом Бергманн №2 возможно английского выпуска, или изготовленного по заказу для Англии.

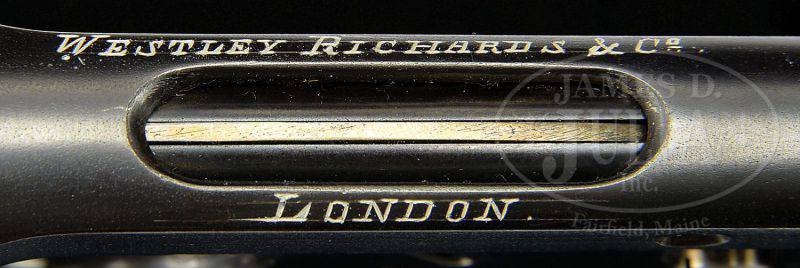

    1440238991_21.jpg 1440239000_22.jpg

    Наряду с обычной конструкцией и маркировкой пистолет имеет интересные особенности. Так в верхней части щечек рукоятки нет логотипа в виде привычной буквы «В».
    В верхней части ствольной коробки нанесен маркировочный текст. Сверху окна для извлечения гильз «Westley Richards& Co.», под окном «LONDON». В верхней части затвора, как на пистолетах Bergmann №2 позднего выпуска установлен выбрасыватель.

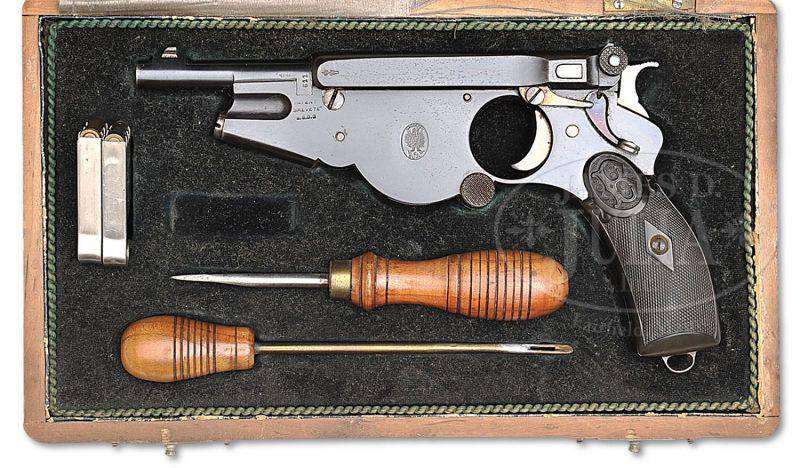

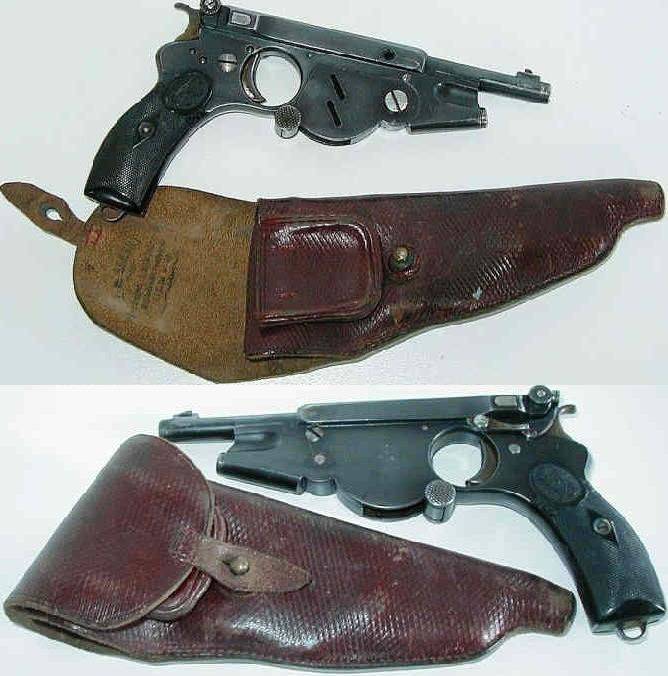

    Пистолет обычно снабжали кожаной кобурой.

    1440238941_23.jpg 1440238976_24.jpg

    Пистолеты Bergmann №2 достаточно интересное оружие и востребовано среди коллекционеров. Редко когда его стоимость на аукционах встречается ниже, чем 10 тысяч долларов.

    tayfun_z, Ivan Drago, Horn и 6 другим нравится это.
  10. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    А это очень хорошая идея! Разве есть радел "Музеи"?
    Упс, посмотрел ссылку. Нет, это все таки не то. Там реальные музеи значатся, в нашем случае, речь о виртуальном музее оружия.
    С ув.

    Последнее редактирование: 4 дек 2019
    Ivan Drago и Егор Задорожный нравится это.
  11. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр

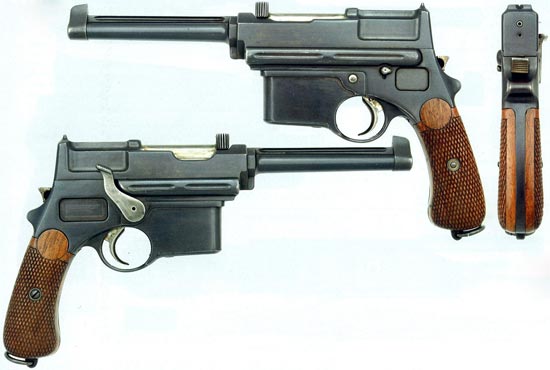

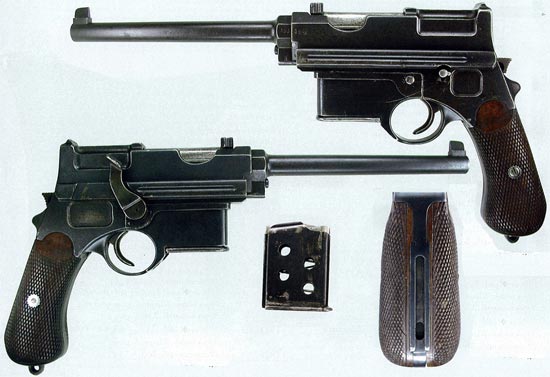

    Продолжу рассказ о малоизвестных пистолетах серией статей о пистолетах австрийского оружейника Манлихера - вечного конкурента братьев Маузер.

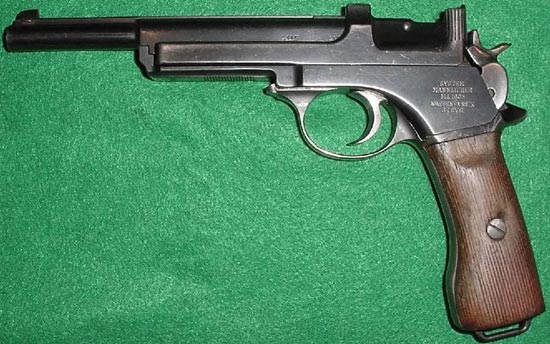

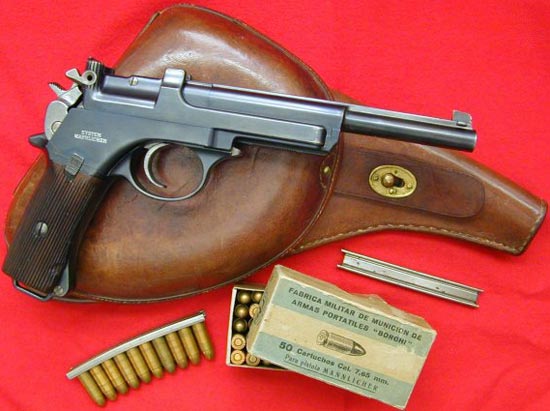

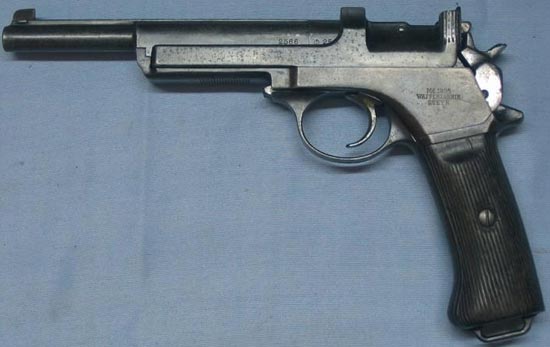

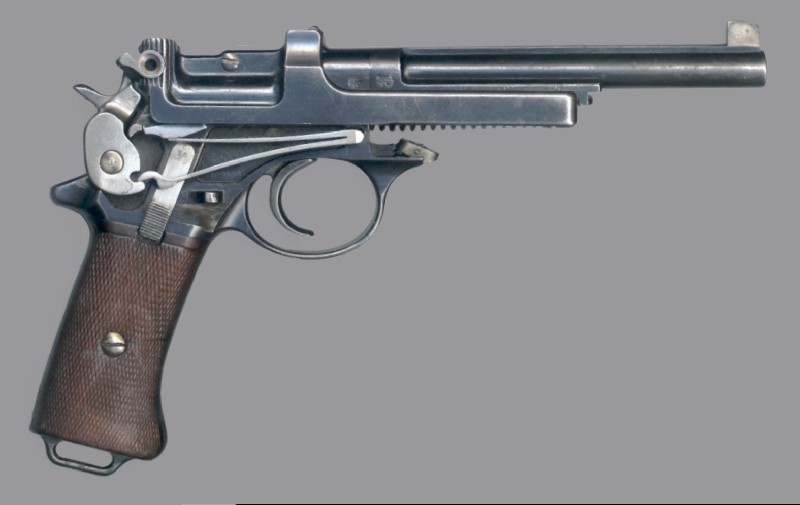

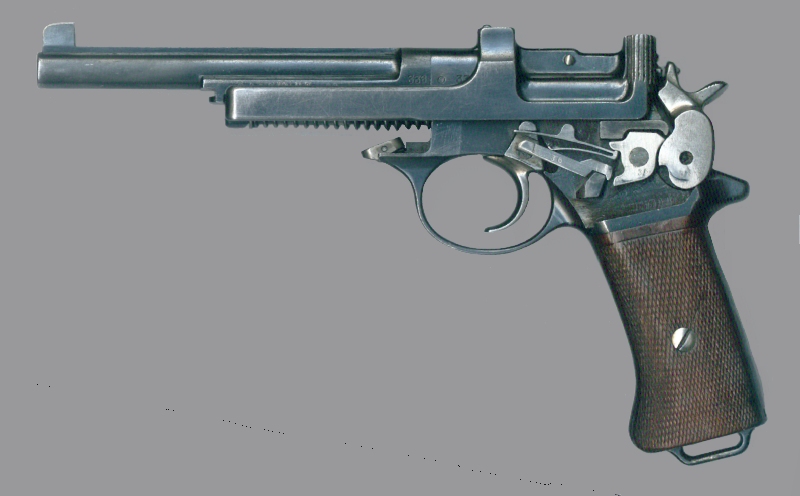

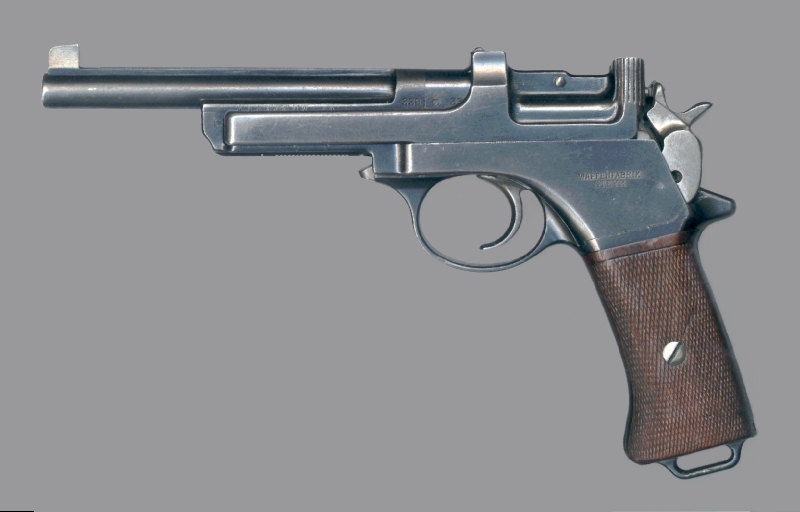

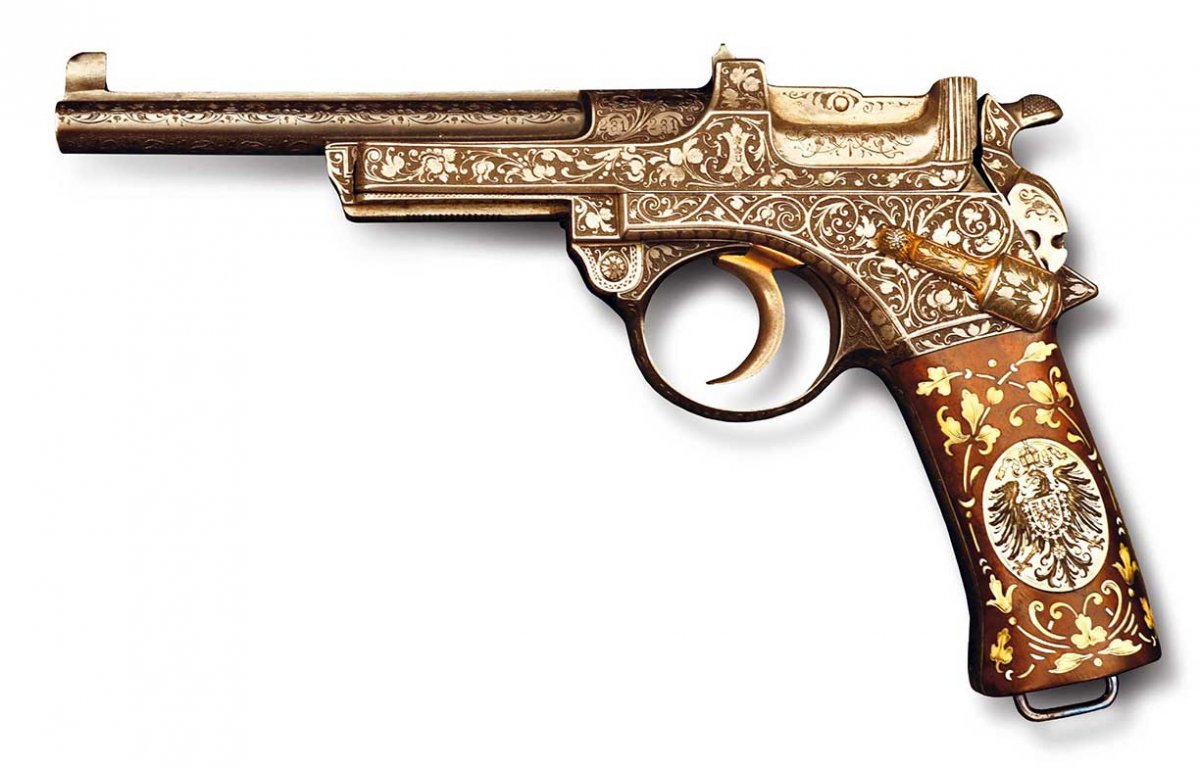

    Манлихер М1901 - мой любимый пистолет, но он - вершина интересной и драматичной судьбы этих пистолетов.
    А вначале было много надежд и был Mannlicher M1894

    Пистолет Манлихер образца 1894 года (Mannlicher M1894) и его разновидности

    Фердинанд Риттер фон Манлихер (Ferdinand Ritter von Mannlicher) родился 30 января 1848 года. После окончания Венского технического университета он с 1869 года работал инженером в различных железнодорожных компаниях Австрии.
    Фердинанд Манлихер.jpg

    Однако для талантливого конструктора эта работа была довольно скучной. В 1875 году владелец оружейного предприятия Йозеф Верндль (Josef Werndl) обратился к Манлихеру с предложением разработать магазин для винтовки, а уже 1878 году Верндль пригласил Манлихера на работу в качестве конструктора в свою компанию «Österreichische Waffenfabrik AG» (OEWG). Маннлихер колебался до 1886 года, прежде чем, оставил железнодорожную отрасль и решил посвятить себя оружейному делу.

    Фердинанд Манлихер безусловно один из самых успешных конструкторов стрелкового оружия конца 19 века. Он занимался разработками различных винтовок и пистолетов. Пожалуй одним из самых интересных его работ является пистолет Манлихер образца 1894 года (Mannlicher M1894).

    К разработке пистолета Манлихер приступил лишь к концу 90-х годов, так как до этого был занят конструированием винтовок. 6 декабря 1893 года Манлихер получил патент в Австрии №44/4386 на конструкцию своего первого пистолета. Немецкий патент №79090 на это оружие он получил 12 декабря 1893 года. Для работы автоматики в пистолете использовалась энергия трения пули о нарезы канала ствола. Магазин размещался перед спусковой скобой, так же как в пистолете Маузер К-96. Это оружие, известное как пистолет Манлихер образца 1893 года (Mannlicher M1893) так и осталось экспериментальным, но идея использования принципа работы его автоматики была использована для следующей модели пистолета.

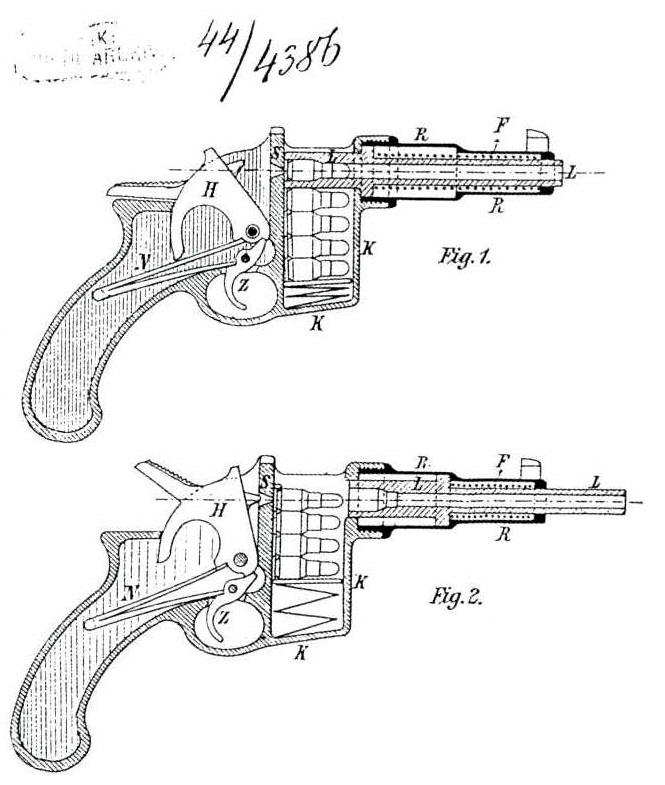

    Патент MannlicherM1893.jpg

    17 мая 1894 года Фердинанд Манлихер подает патентную заявку на свое новое изобретение и получает патенты в нескольких странах. Патент №44/2911 в Австрии был получен 03 июля 1894 года, в Германии №81020 от 19 сентября 1894 года, в Венгрии №4593 от 24 ноября 1895 года. Патенты Манлихера были зарегистрированы так же во Франции, Швейцарии, Швеции, Великобритании и Италии. Американский патент под номером №581296 от 27 апреля 1897 года указывает, что житель Вены, гражданин Австро-Венгрии Фердинанд Риттер фон Манлихер сделал усовершенствование конструкции самозарядного оружия.


    Основная идея конструкции нового пистолета по прежнему основывалась на предыдущем патенте 1893 года. Однако теперь магазин был перенесен в рукоятку пистолета. Данное оружие получило название пистолет Манлихер образца 1894 года (Mannlicher M1894). Интересно, что на графической части к патенту изображен двухрядный магазин с девятью патронами. Данное конструкторское решение не было реализовано, чтобы не увеличивать габариты и вес оружия. Однако эта идея Манлихера была настолько новаторской, что лишь четыре десятилетия спустя первые пистолеты с двухрядным расположением патронов в магазине вышли в серийное производство.

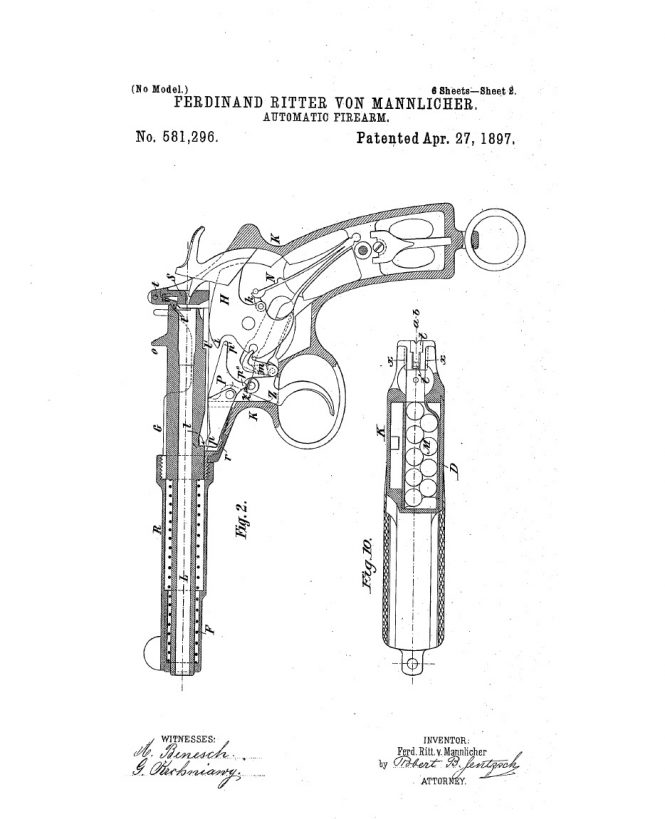

    Патент MannlicherM1894.jpg

    В конце 19 века самозарядные пистолеты лишь зарождались и часто оружейники использовали конструкцию револьверов при разработке пистолетов. Так рукоятка пистолета Маннлихера по внешнему виду напоминает револьверную. На это указывает не только изгиб и форма щечек рукоятки, но и характерная форма кольца для крепления ремешка. Особенность низкой посадки спусковой скобы такова, что с целью удобства удержания оружия в руке, стрелку проще нажимать на спусковой крючок не указательным, а средним пальцем.

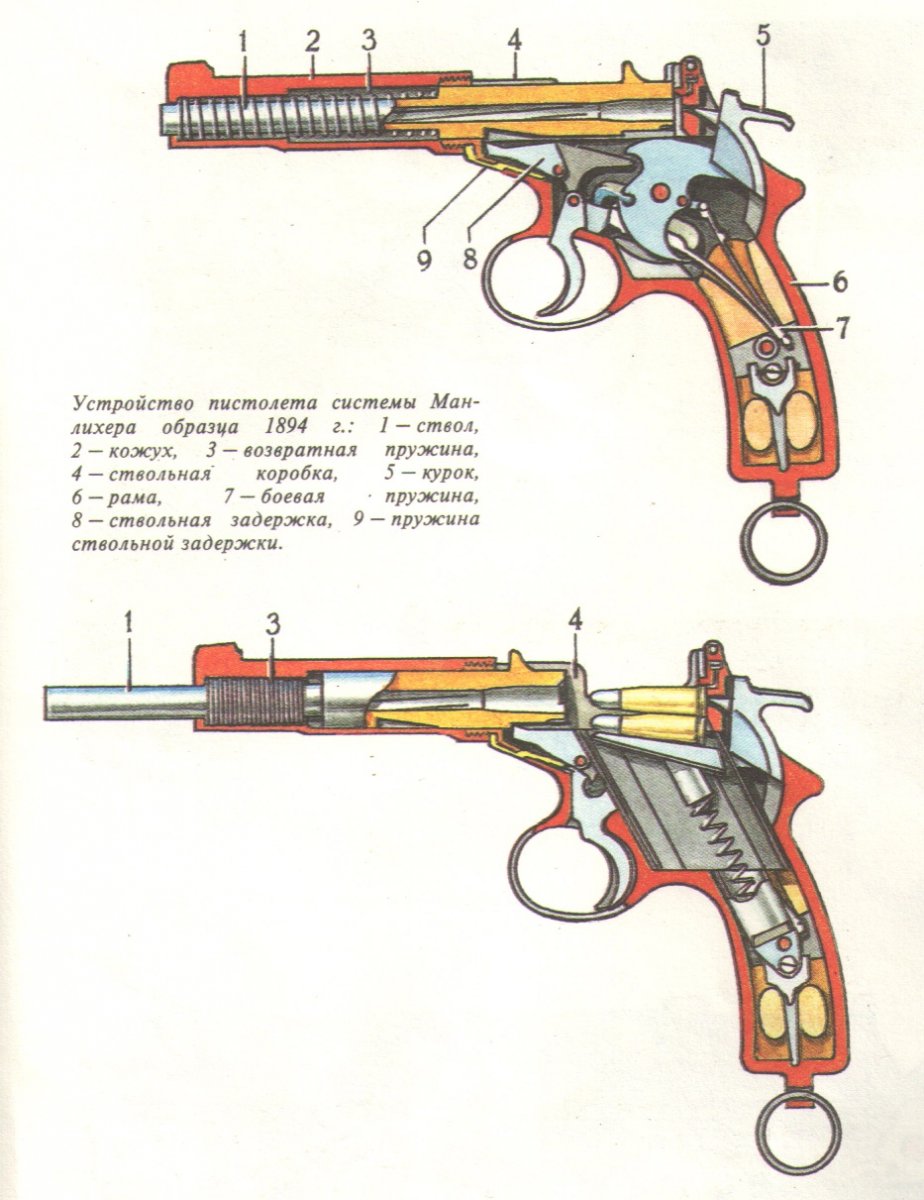

    Пистолет Манлихер образца 1894 года состоит из рамки, подвижного ствола, кожуха, возвратной пружины, ствольной коробки, ствольной задержки с пружиной, деталей ударно-спускового механизма. Возвратная пружина размещена вокруг ствола пистолета в кожухе.


    Пистолет Mannlicher M1894 для работы автоматики использует энергию силы трения пули при врезании ее в нарезы канала ствола. Это довольно редкий принцип, который использован очень немногими конструкторами. Во время выстрела за счет силы трения пули, ствол движется вперед, при этом извлекается гильза. После того как ствол достигнет крайнего переднего положения, возвратная пружина начинает перемещать ствол в обратном направлении. Во время обратного движения в патронник ствола досылается очередной патрон.

    Ствол пистолета Mannlicher M1894 имеет четыре правонаклонных нареза. Исследователи указывают, что Манлихер экспериментировал с диаметром канала ствола, постепенно шлифуя его в калибры 7.65 мм, 7.7 мм, 7,75 мм. Конструктор определял влияние расширение ствола при нагревании от стрельбы на надежность работы автоматики. Необходимо было добиться чтобы ствол четко доходил крайнего переднего положения, извлекая гильзу и чтобы пуля излишне не теряла скорость, а тем более не застревала в канале ствола.

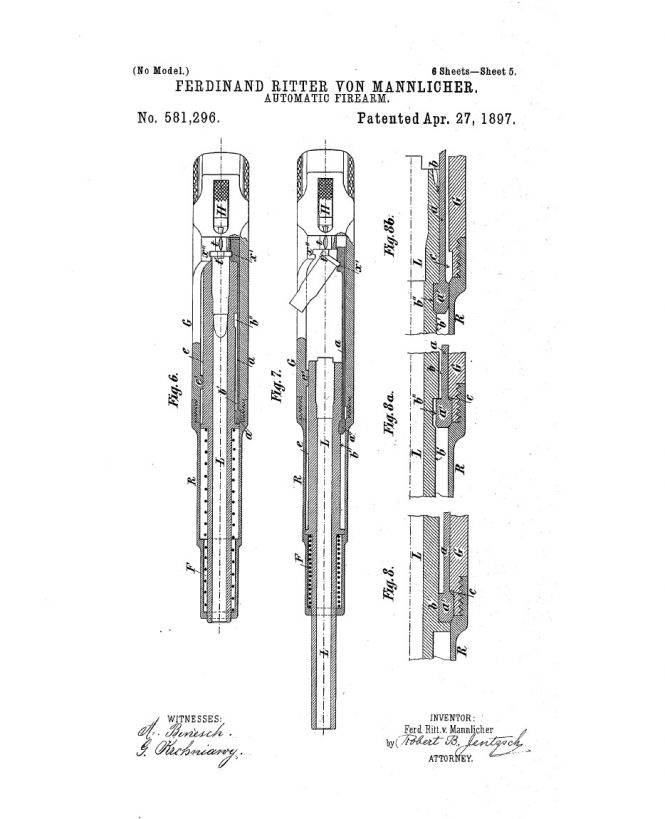

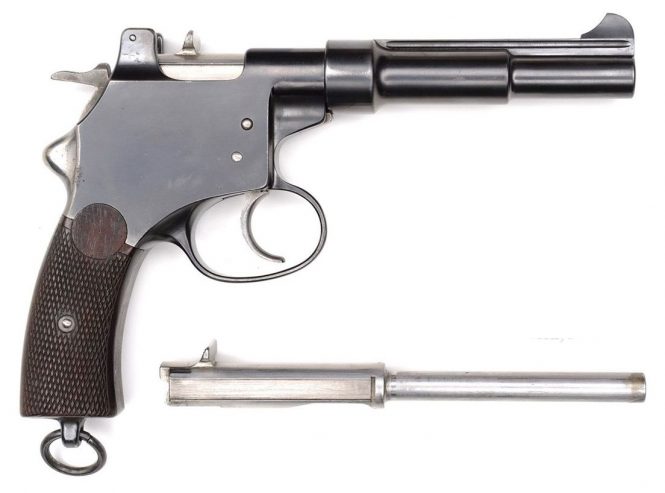

    MannlicherM1894-30.jpg MannlicherM1894-27-.jpg

    Извлечение гильз в оружии происходит вправо-вверх через верхний вырез рамки. Выбрасыватель размещен вдоль левой стороны ствола. При движении ствола вперед выбрасыватель отстает от него и захватывая гильзу за закраину, выбрасывает ее из рамки пистолета.

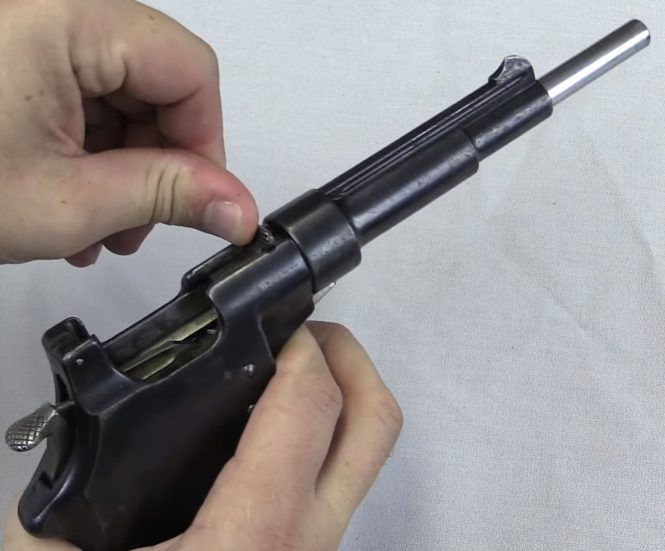

    Для первоначального взведения пистолета и досылания патрона в верхней части ствола, над патронником, установлен специальный выступ с поперечной насечкой.
    Стрелок за этот выступ продвигает ствол вперед до крайнего переднего положения, а затем отпускает ствол. Под действием возвратной пружины ствол движется назад, захватывает патрон из магазина и досылает его в патронник.
    Если при этом стрелок будет нажимать на спусковой крючок, то ствольная задержка будет удерживать ствол в крайнем переднем положении. Эта функция была реализована для удобства заряжания магазина.

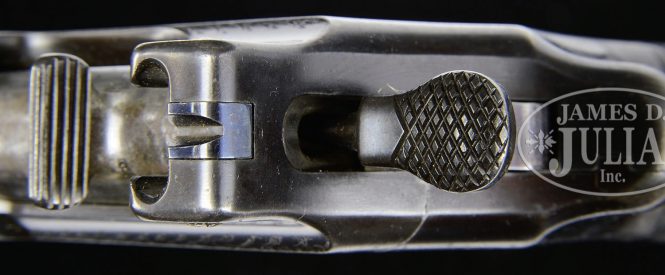

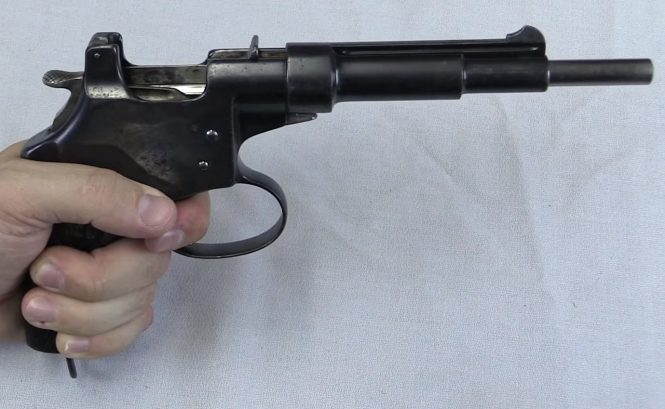

    MannlicherM1894-9.jpg MannlicherM1894-35.jpg MannlicherM1894-36.jpg MannlicherM1894-42.jpg

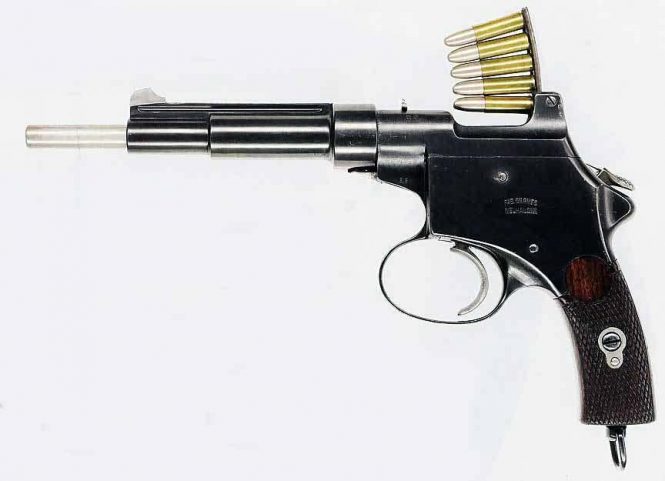

    Заряжание магазина пистолета происходит через верхний вырез рамки при открытом стволе с помощью специальных обойм, в которых размещено по пять патронов.

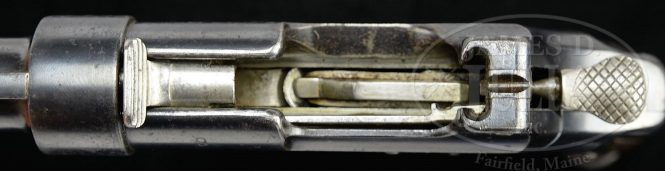

    Обойма устанавливается в вырез верхней части рамки, который так же объединен с целиком пистолета. Емкость магазина пистолета Mannlicher M1894 - 5 патронов. Магазин закреплен с внутренней стороны левой щечки рукоятки.

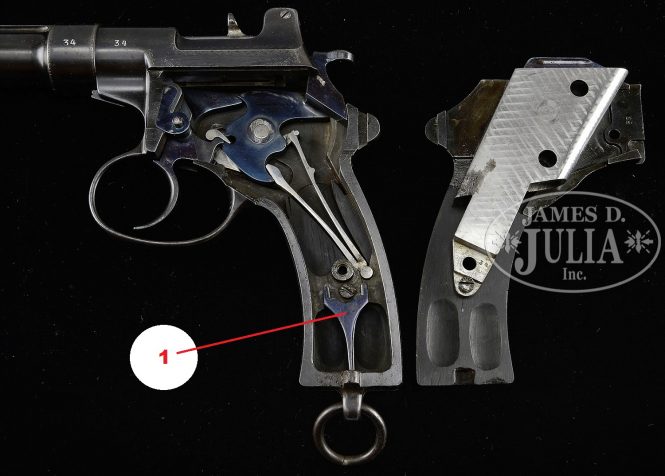

    Ударно-спусковой механизм пистолета Манлихер образца 1894 года курковый двойного действия. Стрелок может вести стрельбу как с предварительно взведенным курком, так и самовзводом.
    Ударно-спусковой механизм пистолета Mannlicher M1894 так же довольно сильно напоминает УСМ револьверов двойного действия. Интересно, что в рукоятке пистолета размещена специальная вилка (на фото она отмечена цифрой 1), которая предназначена для фиксации боевой пружины в сжатом состоянии. Это необходимо при разборке пистолета.

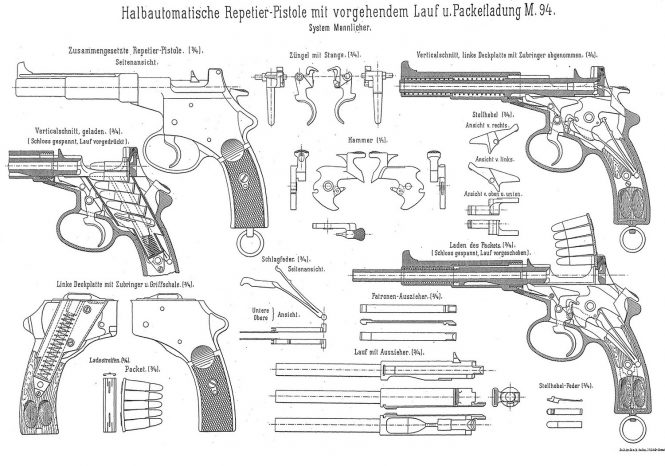

    На графической части к описанию пистолета видно что, спица с бойком курка смещены влево относительно основания курка. Основание же спускового крючка смещено влево относительно его спицы. Поскольку пистолет был разработан в Австро-Венгрии, в литературе иногда употребляют его немецкое название: Halbautomatische Repetier-Pistole mit vorgehendem Lauf u Packetladung M.94 или Halbautomatische Repetierpistole Sistem Mannlicher M1894 (полуавтоматический перезаряжающийся пистолет с передним ходом ствола и зарядкой пакетом патронов системы Манлихера, Модель 1894 года).

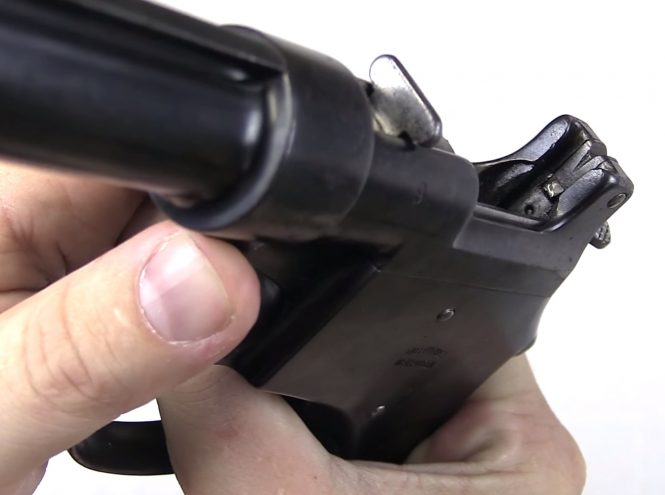

    MannlicherM1894-22.jpg MannlicherM1894-37.jpg

    Запирание канала ствола происходит за счет усилия возвратной пружины. Возвратная пружина прижимает ствол к задней стенке рамки и соответственно патронник с патроном. В задней стенке рамки сделано отверстие для бойка курка. Так же как в большинстве револьверов в пистолете Mannlicher M1894 нет предохранителя.

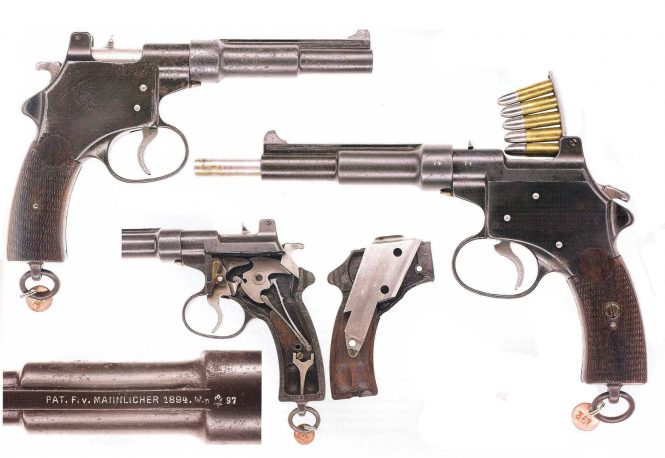

    Пистолеты Манлихер образца 1894 года можно классифицировать по двум основным признакам: по калибру и в зависимости от страны изготовления. Выделяют пистолеты с малой рамкой, предназначенные для использования патронов калибра 6,5 mm Mannlicher и с большой рамкой, которые в качестве боеприпасов в основном используют патроны 7,5 mm Mannlicher.


    Изначально изготовлением пистолетов Mannlicher M1894 занималась Австрийская фирма Штайр (Osterreichische Waffenfabriks-Gesellschaft, Steyr). Пистолеты выпускались с большой рамкой и могли быть предназначены как для калибра 6,5 mm, так и для 7,5 mm. Некоторые исследователи утверждают, что пистолеты первой серии или ранние пистолеты Манлихер образца 1894 года, изготовленный на предприятии Штайр (Early Mannlicher M1894 manufactured at Steyr) могли менять калибр просто при смене ствола. Хотя не совсем понятно, как в таком случае снаряжался магазин, так как размеры патронов отличались, а соответственно и пазы в рамке для удержания обоймы.
    Ранние пистолеты Манлихер образца 1894 года, изготовленные на предприятии Штайр имеют удлиненный курок, такой же как изображен на графической части патента. У пистолетов более позднего изготовления спицы курков более короткие и широкие.

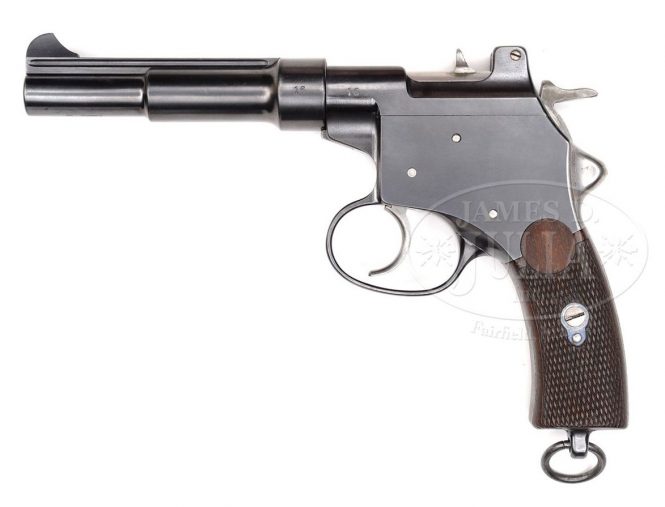

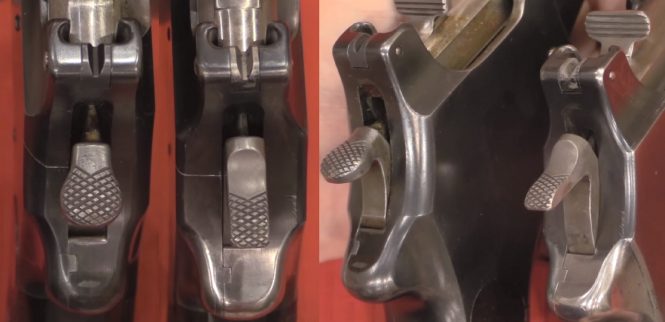

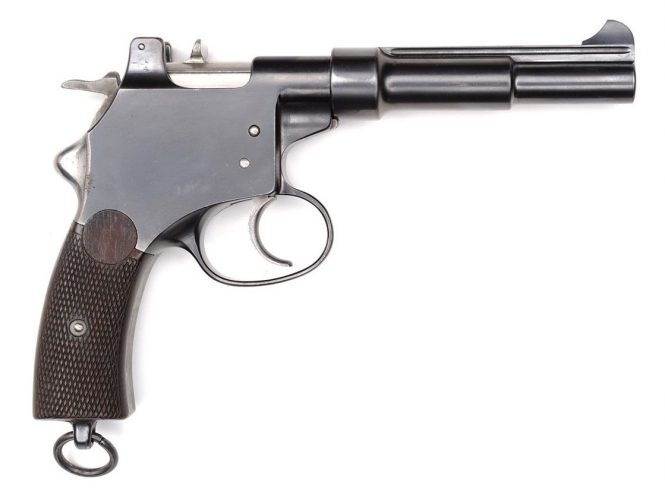

    MannlicherM1894-39.jpg MannlicherM1894-40.jpg MannlicherM1894-45.1.jpg MannlicherM1894-41.1.jpg

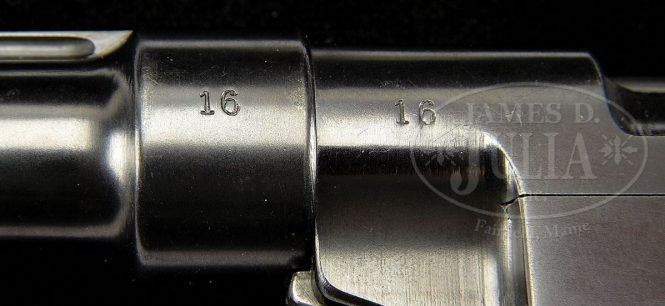

    На боковых поверхностях рамки ранних пистолетов нет иной маркировки, помимо серийного номера, нанесенного на поверхности кожуха ствола и рамки слева.

    Общая длина пистолетов первой серии 227 мм, длина ствола 186 мм, вес без патронов 989 грамм.
    Всего было изготовлено около 50 штук
    ранних пистолетов Манлихер модель 1894 года, предназначенных для первичных испытаний и презентаций.


    10 декабря 1895 года были проведены первые государственные военные испытания пистолета Манлихера. Для дальнейшего тестирования военными было заказано на предприятии Штайр еще 100 пистолетов. В это время на заводах Osterreichische Waffenfabriks-Gesellschaft, Steyr были проблемы с кадрами и оборудованием. Исследователи указывают, что для изготовления первых 10 пистолетов этого заказа понадобилось 6 месяцев. Тем не менее в течение 1896—1897 года было изготовлено 100 пистолетов для войсковых испытаний. Пистолеты Манлихер образца 1894 года, предназначенные для войсковых испытаний 1897 года (Mannlicher M1894 Truppenversuch 1897) имеют калибр 7,6 мм (некоторые источники указывают калибр как 7,8 мм). В верхней части кожуха ствола у них нанесена маркировка указывающая на патент: «PAT. F. v. MANNLICHER 1894», а так же австрийское приемное клеймо в виде букв «W.n.» и цифры «97», между которыми изображен орел. Данные пистолеты имеют общую длину 228 мм, длину ствола 185 мм, вес без патронов 1000 грамм.

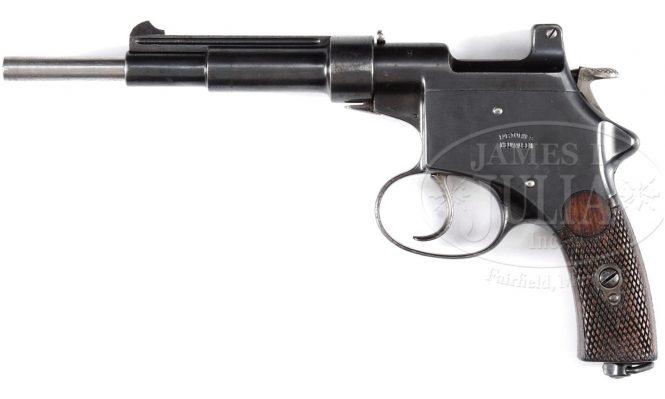

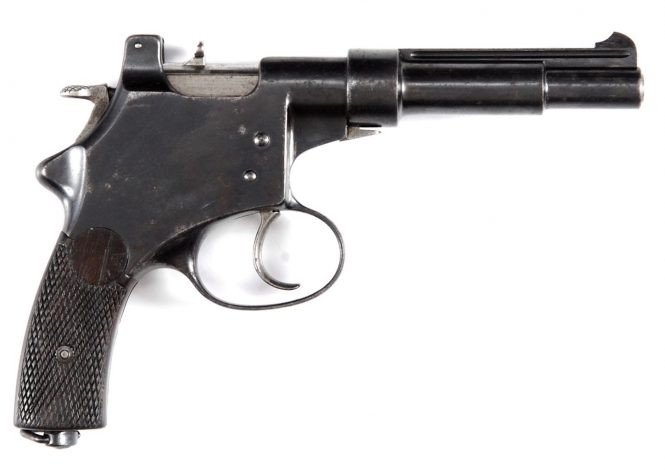

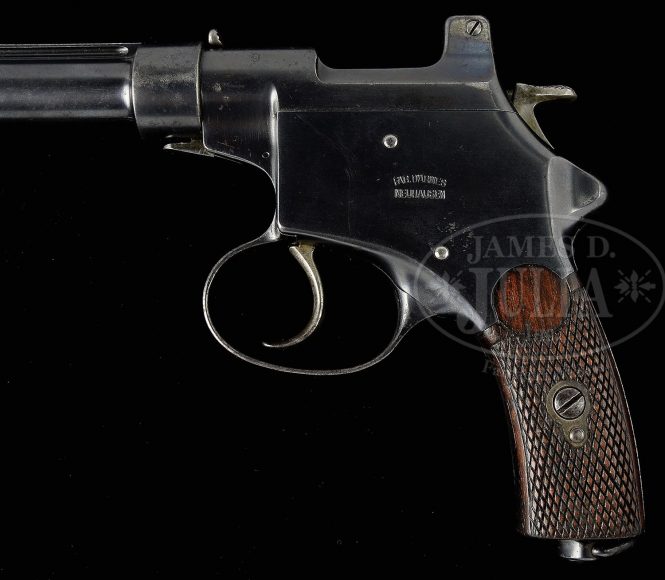

    MannlicherM1894-18.jpg MannlicherM1894-14.jpg MannlicherM1894-15.jpg

    К концу 90-х годов 19 века швейцарская армия проводила перевооружение своей кавалерии. Офицерам нужен был новый самозарядный пистолет, взамен устаревшего револьвера. Фердинанд Манлихер пользовался в Швейцарии хорошей репутацией как конструктор и поддерживал тесные связи с оружейным предприятием Schweizerische Industriegesellschaft, Neuhausen am Rheinfall (SIG). Это предприятие известно так же под названием Waffenfabrik Neuhausen (оружейный завод Нойхаузен).
    В конце мая 1895 года на этом предприятии решено было изготовить пробную партию пистолетов Mannlicher M1894 для войсковых испытаний. Однако перед этим пистолет подвергли некоторой модернизации. Исследователи указывают, что Фердинанд Манлихер так же принимал участие в модернизации оружия. В результате к маю 1897 года были изготовлено около 70 пистолетов Манлихер образца 1894 года с маленькой рамой под патроны калибра 6,5 мм.
    Общая длина пистолетов Манлихер образца 1894 года изготовленных на швейцарском оружейном заводе SIG — 220 мм, длина ствола 170 мм, вес без патронов 845 грамм. Швейцарские пистолеты Манлихер М.1894 на левой стороне рамки имеют характерную маркировку в виде теста в две строки: «FAB. D’ARMES/ NEUHAUSEN». Маркировка указывает на предприятие-изготовитель оружия.
    На пистолеты Манлихер образца 1894 года изготовленные на швейцарском оружейном заводе SIG (Mannlicher M1894 manufactured at Schweizerische Industriegesellschaft, Neuhausen am Rheinfall SIG) серийный номер наносился лишь на рамке с левой стороны оружия.
    В Швейцарии, среди 70 изготовленных пистолетов, было выпущено несколько штук пистолетов Mannlicher M1894, у которых на тыльной стороне рукоятки были размещены специальные выступы с пазами, для установки на оружие съемной кобуры-приклада.

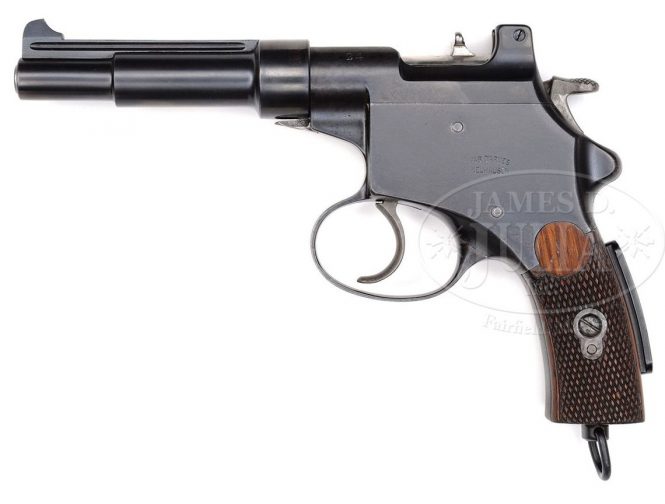

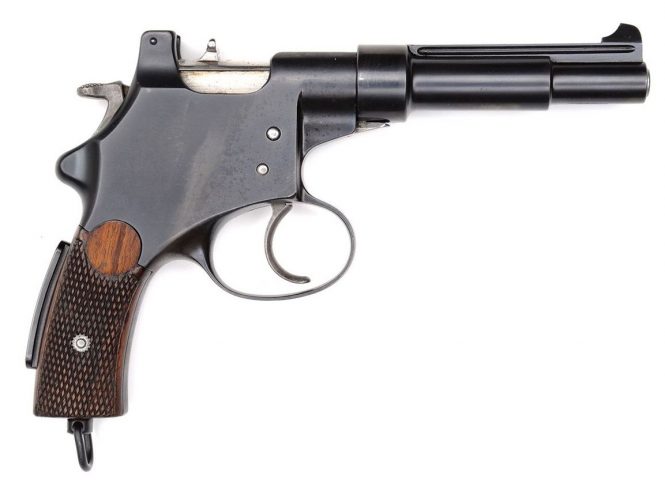

    MannlicherM1894-31.jpg MannlicherM1894-32.jpg

    В литературе и на оружейных аукционах не удалось найти фото или рисунков кобур-прикладов для этого оружия. Возможно их было изготовлено всего несколько штук и они попросту не сохранились.

    Обычно пистолеты Манлихер модель 1894 года помимо воронения не имеют какого-нибудь декоративного покрытия рамки и кожуха ствола. Однако пистолет с серийным номером №34 является исключением.
    На боковой поверхности его рамки сделана мелкая гравировка. Гравировка так же присутствует на поверхности кожуха ствола.
    Кроме этого на верхней части кожуха-ствола нанесена маркировка "PAT. F. v. MANNLICHER 1894". Другой маркировки производителя, помимо серийного номера, на оружии нет.
    Спица курка короткая и широкая. Калибр данного пистолета 7,6 мм. Судя по внешнему виду и особенностям конструкции, данный пистолет изготовлен в Австрии на предприятии Штайр.

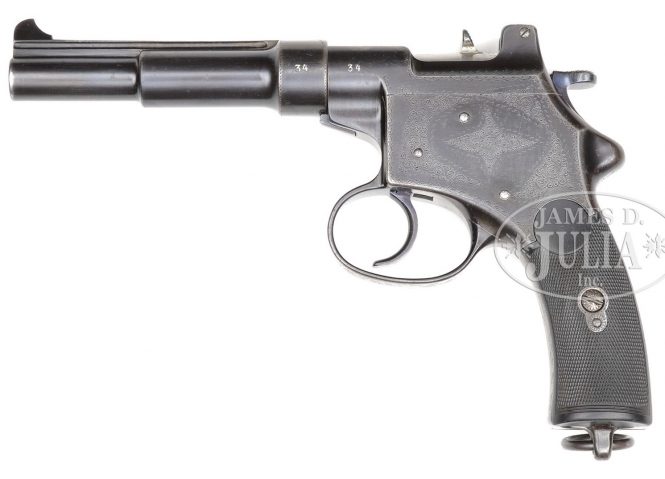

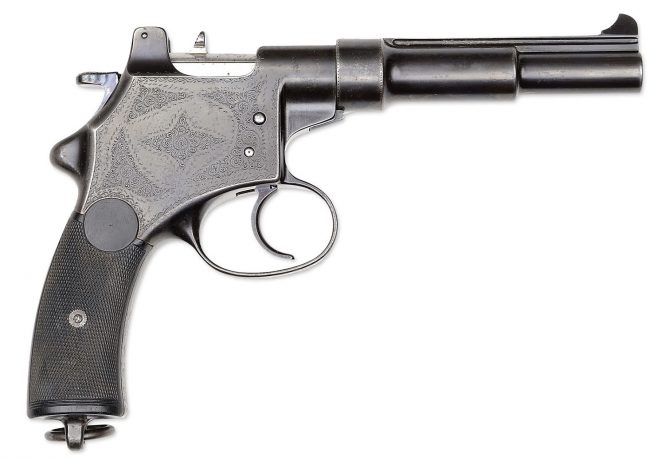

    MannlicherM1894-13.jpg MannlicherM1894-7.jpg MannlicherM1894-8.jpg MannlicherM1894-10.jpg

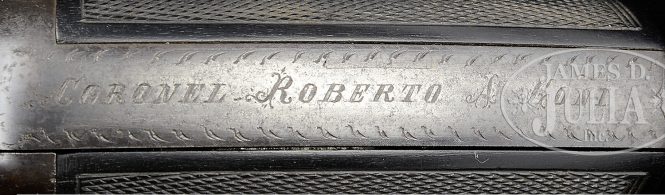

    На тыльной стороне рукоятки нанесен текст «CORONEL ROBERTO A. GONI» (полковник Роберто А. Гоньи). Полковник, а в последствии генерал Чилийской армии Роберто Анаклето Гоньи (Roberto A. Goñi) знаменит тем, что воевал с перуанцами в Тихом океане и 44 года своей жизни посвятил военной службе.
    Вероятно пистолет попал в Чили через бельгийских торговцев оружием. Гравировка на пистолет и подарочная надпись судя по всему были нанесены не производителем, а позже каким-то мастером.

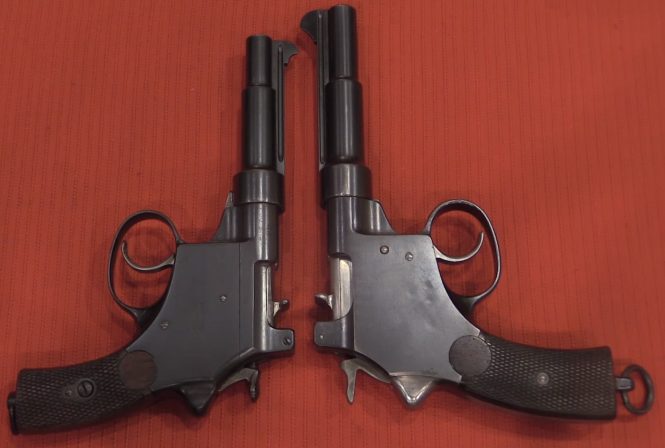

    Одно из преимуществ конструкции пистолета Манлихер образца 1894 года это безопасность стрелка. Никакие части оружия во время стрельбы не движутся назад за пределы пистолета и не могут травмировать стрелка при неумелом обращении с оружием. Вместе с тем пистолет имеет массу недостатков, которые были выявлены в ходе испытаний проводившихся не только в Австрии и Швейцарии, но и в США. Оружие так и не было принято ни в одной стране на вооружение из-за малой емкости магазина, неудобства заряжания, необходимости вручную или нажатием на спусковой крючок взводить курок перед каждым выстрелом и высокой стоимости изготовления оружия, по сравнению с револьверами.

    Большинство пистолетов под патроны калибра 7,6 мм изготовлены в Австрии. Основная часть пистолетов калибра 6,5 мм была сделана в Швейцарии. Конечно не обошлось и без исключений. Всего было изготовлено примерно 230 пистолетов Манлихер образца 1894 года калибром 7,6 мм и 6,5 мм. Это оружие очень интересно как с исторической, так и с технической точки зрения и оно по достоинству оценено коллекционерами всего мира. На одном из аукционов США в октябре 2013 года пистолет Mannlicher M1894 был продан за 16 тысяч долларов. Сегодняшняя стоимость подобного оружия конечно же выше и может превышать 25 тысяч долларов.

    Ну, и на закуску ВИДЕО



    Автор видеоролика Ян МакКаллум (Ian McCallum) вкратце рассказывает о истории оружия, его устройстве и отличиях пистолетов Манлихер 1894 года калибр 6,8 мм и 7,6 мм. Однако самая интересная часть сюжета посвящена разборке и сборке пистолета. Именно разборка оружия наглядно демонстрирует устройство его ударно-спускового механизма и оригинальность мышления конструктора. Посмотрев ролик становится понятным предназначение вилки для фиксации боевой пружины, устройство ствольной задержки и выбрасывателя пистолета.

    Последнее редактирование: 5 дек 2019
    Ivan Drago, Horn, Медный и 4 другим нравится это.
  12. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр

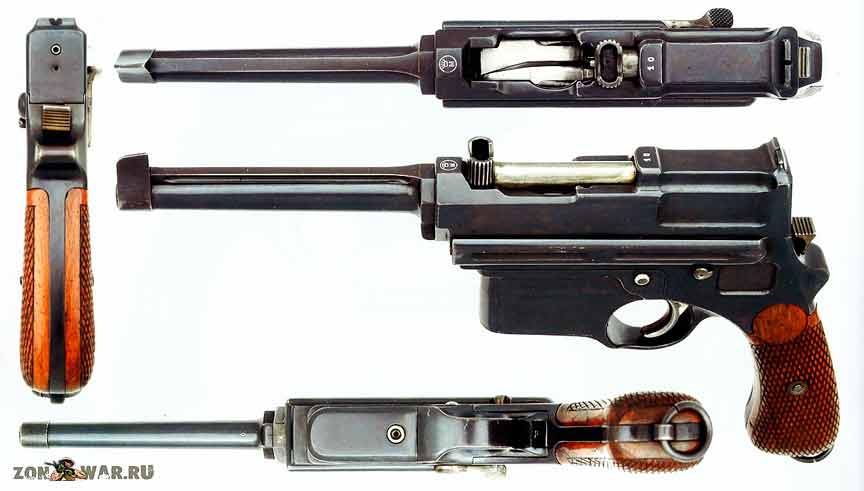

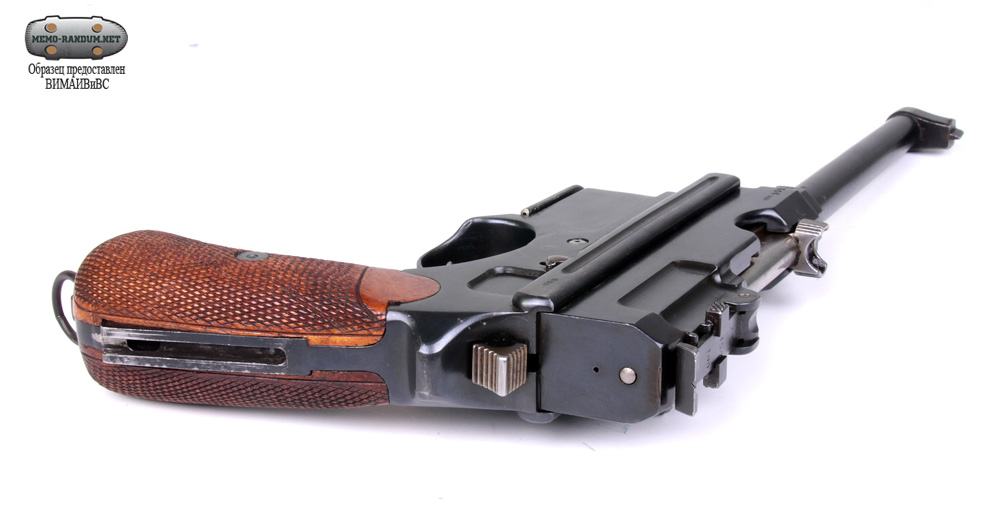

    Пистолет Манлихера М1896 (Mannlicher M1896)

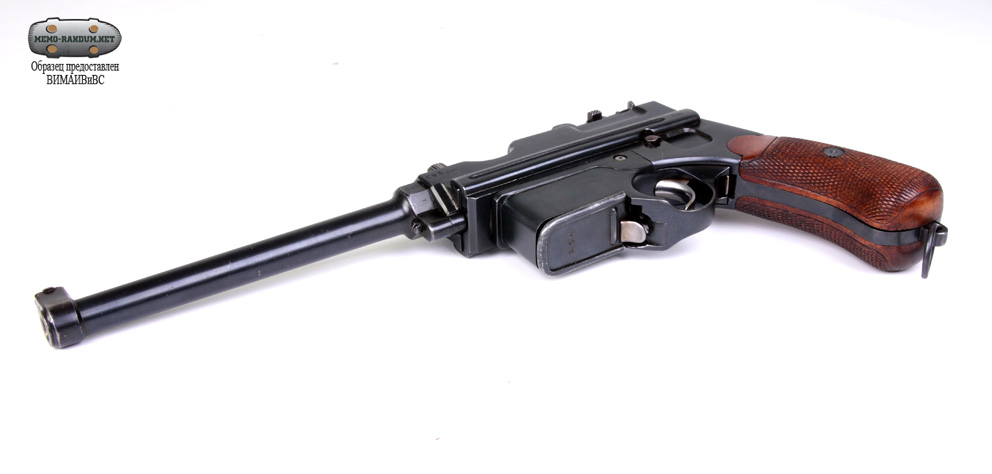

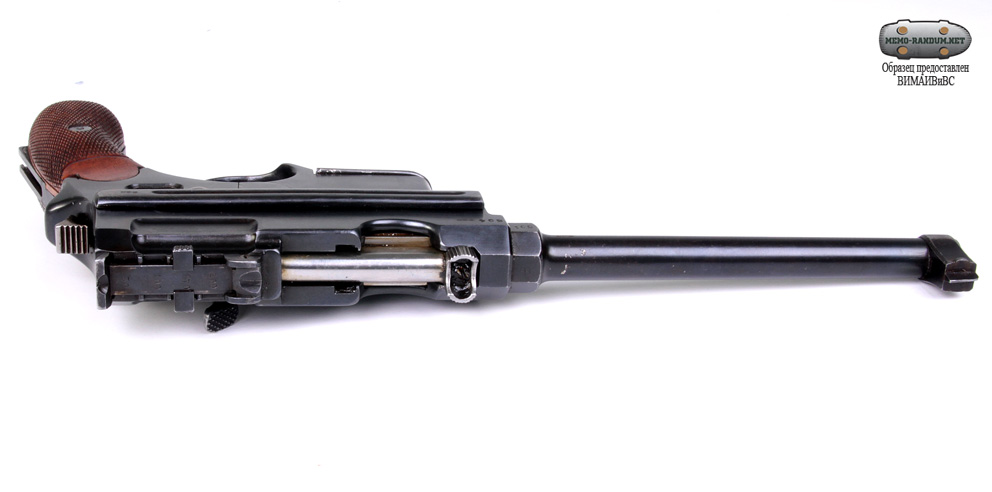

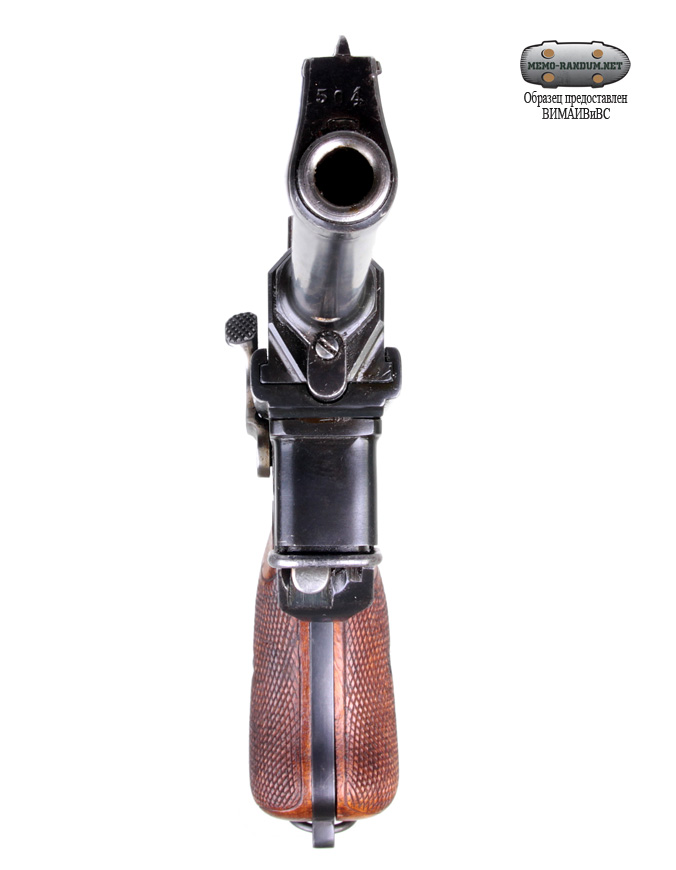

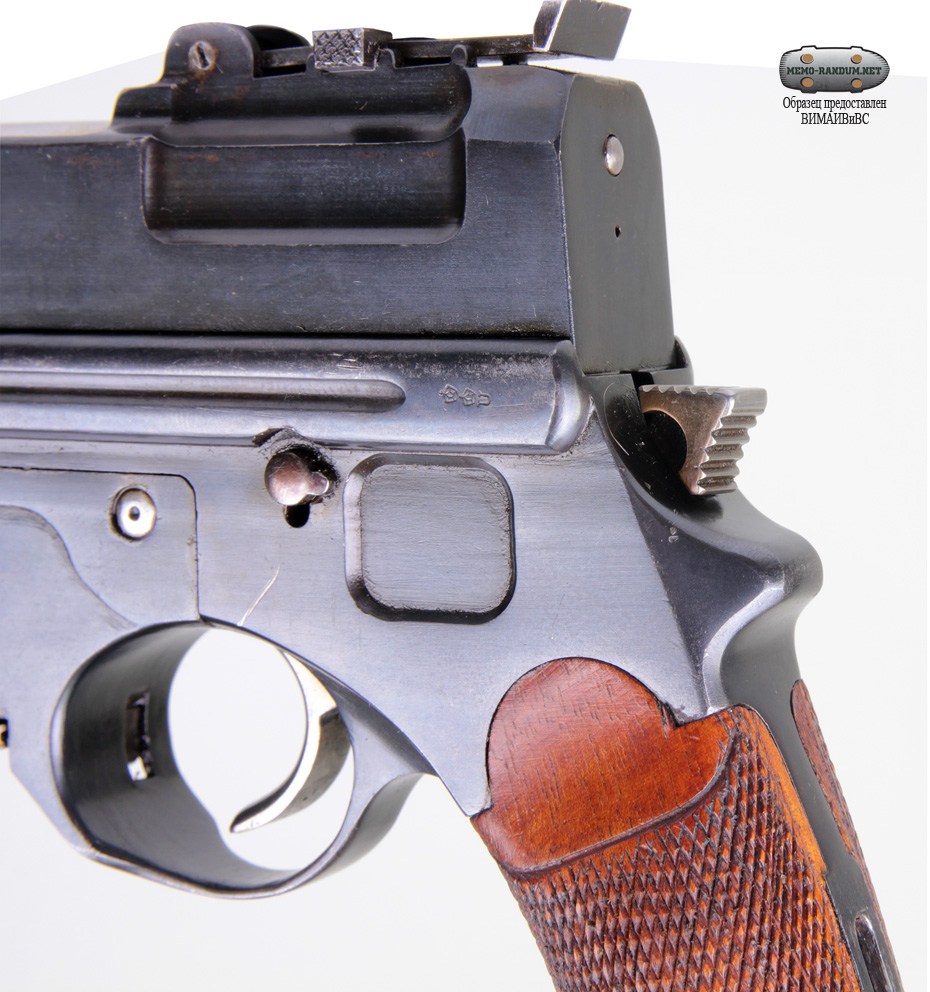

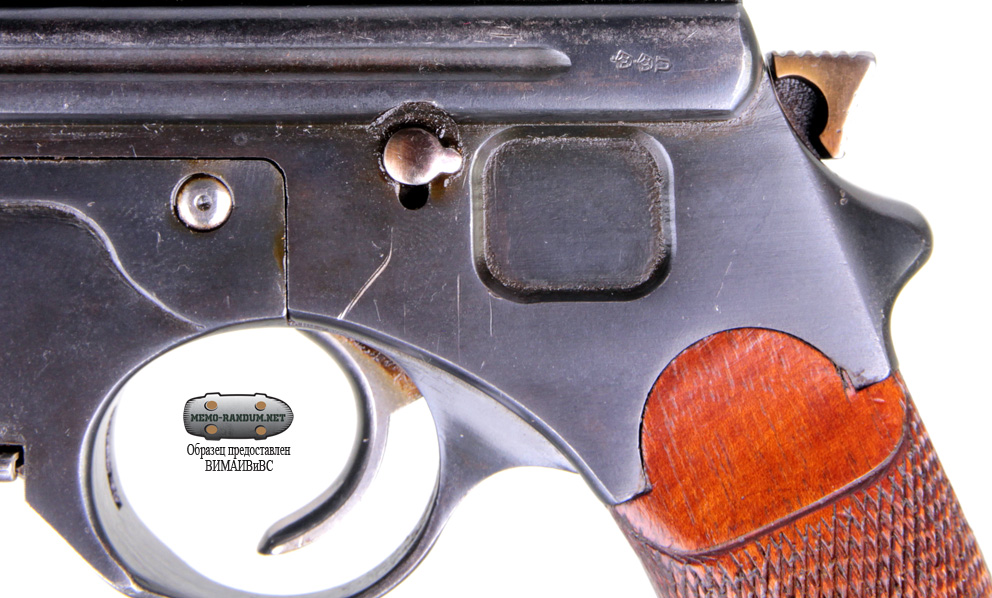

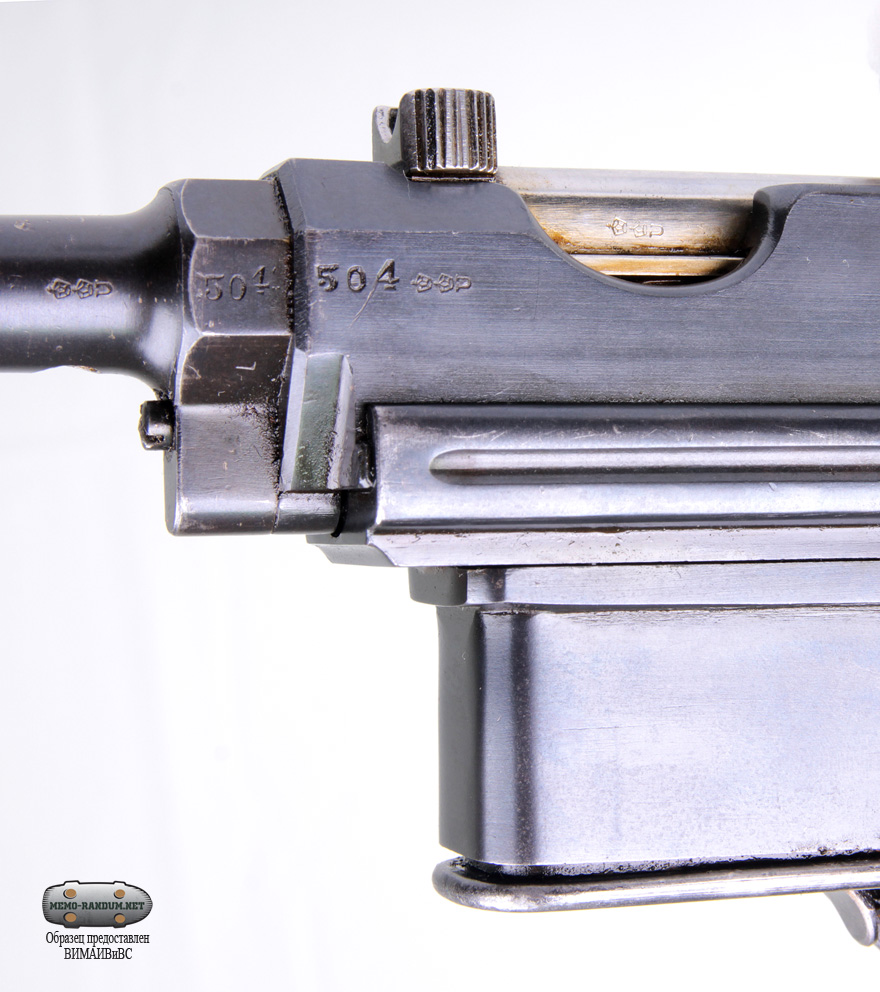

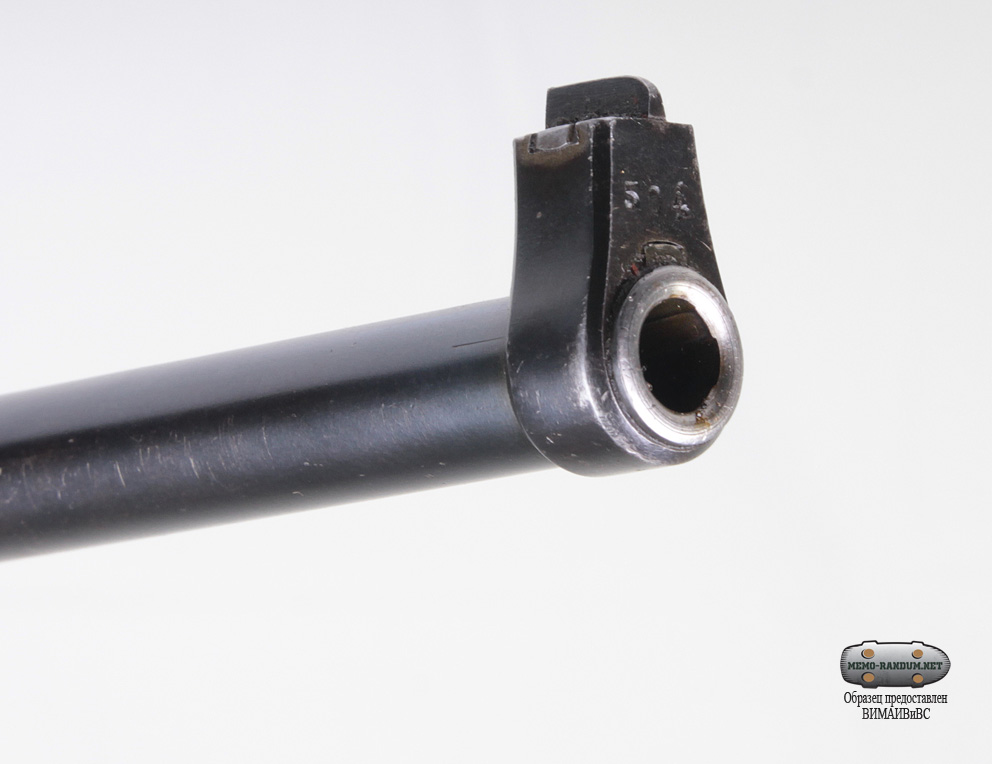

    6.jpg 9.jpg 10.jpg 8.jpg 7.jpg 11.jpg 12.jpg 13.jpg

    ________________________________________
    Пистолет Манлихера М1896 (Mannlicher M1896)

    Пистолет самозарядный Mannlicher M.1896
    Время изготовления: конец XIX века
    Место изготовления: Австро-Венгрия

    Описание:
    Автоматика работает по принципу движения полусвободного затвора. Ствол неподвижный, ввинчен в затворную коробку, двигается как единое целое, вместе с кожухом-затвором. УСМ с боковым предохранителем рычажного типа. Магазин постоянный коробчатый, емкостью шесть патронов, с заряжанием обоймой. Прицельный приспособления состоят из секторного с хомутиком прицела и мушки треугольного сечения, установленной в дульной части ствола. По обе стороны рамы установлены деревянные накладки с ромбовидной насечкой. На затыльнике рукояти имеется кольцо для крепления ремешка/шнурка. На задней части рамы имеется паз для присоединения приклада. Заводской номер 504 выбит слева, на патроннике ствола и патроннике ствольной коробки и снизу, на крышке магазина. В казенной части ствола нанесены клейма «U под короной» и «корона». Эти клейма повторяются на левой стенке затворной коробки.

    ТТХ
    :
    -калибр 7,63 мм;
    -общая длина 276 (312) мм;
    -длина ствола 120 (155) мм;
    -масса без патронов 1020 (1050)г;
    -емкость магазина 6 патронов;
    -начальная скорость пули 330-381м/с;
    -дальность стрельбы до 500м
    Материал: сталь, дерево

    Общая информация:

    Среди моделей пистолетов того времени можно встретить достаточно много интересных образцов, работающих по принципам отличным от современных и общепринятых, были так же и более близкие к современным пистолетам модели. Другими словами активно шел поиск систем оружия обеспечивающих наибольшую эффективность и надежность при стрельбе.
    Немалый вклад в развитие пистолетов внес знаменитый оружейник Фердинанд Маннлихер (Ferdinand Mannlicher), он активно занимался созданием пистолетов, которые могли бы заменить собой револьверы в армейской среде. Среди пистолетов, спроектированных оружейником, имеются модели совершенно различные по принципу работы автоматики. Так один из таких пистолетов, датируемый 1896 годом, является пистолет Маннлихера М1896 (Mannlicher M1896).
    Видимо окончательно разочаровавшись в схеме автоматики пистолета, где часть функций затвора перекладывается на подвижный ствол, Маннлихер начинает работать над новым оружием, полностью отличным по своему принципу от предыдущих моделей 1894 и 1895 года, хотя и их можно было довести до более-менее нормальных показателей, например, отказавшись в пистолете М1895 от связи подвижного ствола с курком с помощью системы подвижных рычагов, оставив только самовзвод.

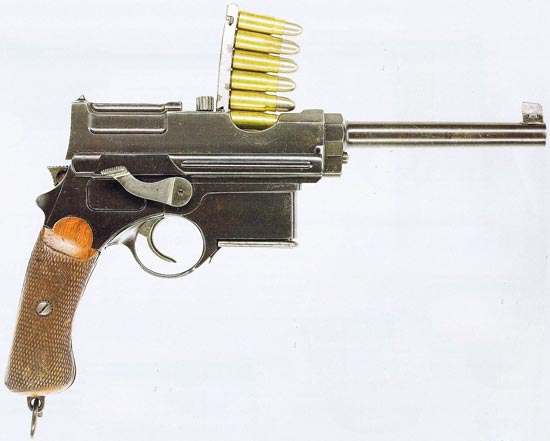

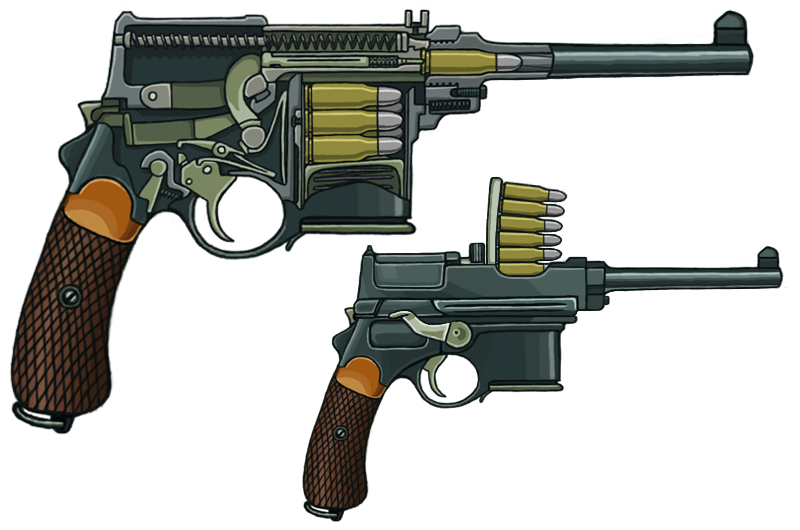

    Mannlicher_m1896(03)loading.png Mannlicher_M1896-1903-1.jpg

    Выбор пал на систему работы автоматики за счет хода свободного затвора. Надо отметить, что данное оружие было в некотором роде опытным для оружейника, на примере М1894 Маннлихер понял, что протолкнуть оружие в армейскую среду можно только в случае полностью налаженной работы автоматики и устранению всех недостатков, которые только можно устранить, поэтому пистолет М1896 стал своего рода полигоном для испытаний различных идей оружейника, но, в конце концов, все же был выпущен как полноценный образец оружия, хотя и имел массу недочетов.
    С другой же стороны оружейник не остался внакладе, и его труд над М1896 прошел совсем не зря, на его основе чуть позже Фердинанд Маннлихер создает новый пистолет М1900, который в буквальном смысле завоевывает практически весь земной шар, вытесняя револьверы как более дешевое и не менее надежное и точное оружие.

    Если проводить аналогию с предыдущими пистолетами Маннлихера, то М1896 схож с ними только по весу и габаритам, ну еще длинная рукоятка оружия так же практически одинакова для моделей, но это скорее дань моде. Пистолет несколько длиннее предыдущих моделей, несмотря на то, что в его ствол короче. Основной причиной этого стало то, что магазин пистолета расположен между стволом и спусковым крючком, а не как в пистолетах М94 и М95 года над спусковым крючком.
    Так же изменилась зарядность оружия, вместо пяти патронов несъемный магазин стал вмещать 6 патронов, правда после зарядки, как и в более старых пистолетах Маннлихера один из патронов оказывался в стволе.
    Для того что бы зарядить пистолет необходимо было потянуть ручку затвора, расположенную сверху, на себя и удерживая ее зарядить по одному или же с помощью обоймы патроны, после чего отпустить затвор, который при движении вперед загонит верхний патрон в патронник.


    Для того что бы патронник оставался пустым, нужно было зарядить вместо шести пять патронов и отпустить затвор надавив на верхний патрон, что было проблематично сделать без помощи какого-либо постороннего предмета.
    Патроны, используемые в данной модели пистолета, отличались от предыдущих двух вариантов компактного оружия австрийского оружейника, это были не самые мощные фланцевые патроны калибром 7,6 миллиметра и, по сути, были аналогичными по характеристикам патронам 7,8 миллиметров.
    Устройство ударно-спускового механизма и здесь отличалось некоторым своеобразием: он взводился не за счет энергии отдачи, а вручную, за удлиненный хвостовик курка, выступающий из тыльной части рамки. Сам курок помещался внутри затворной коробки и при выстреле наносил удар в паз, в котором помещался ударник.
    В целом же оружие стало намного безопаснее во многом потому, что в нем появился предохранитель, которого не было в предыдущих пистолетах. При включении предохранителя перед курком становилась преграда в виде штифта, поэтому выстрела при срыве курка произойти не могло, так как курок бил по штифту при спуске, с одной стороны это делало пистолет М1896 полностью безопасным и даже ношение оружие с патроном в патроннике не выглядело как нарушение техники безопасности, если бы не одно «но».
    Рычаг предохранителя был очень большим, кроме того рычаг не имел практически никакой фиксации, даже выемки на рамке пистолета отсутствовали, хотя это могло бы частично решить проблему. При поднятии рычага вверх предохранитель включался, причем расположение рычага было очень неудобным, так при вкладывании оружия в кобуру можно было случайно снять пистолет с предохранителя, что могло иметь печальные последствия.

    Примечательным моментом было то, что будучи включенным рычаг предохранителя упирался в косую проточку кожуха затвора, таким образом ограничивая его движение дальше нужного, хотя в других моделях того времени такие ограничения не использовались, а обходились только фиксацией рычага предохранителя, тут же все было с точностью да наоборот. Как говорят вроде бы мелочь, а приятно, правда это «приятно» перекрывается тем, что пистолет так и не обзавелся автоматическим взводом курка или хотя бы самовзводом при нажатии на спусковой крючок. То есть, для того, что бы привести оружие в боевую готовность необходимо было вначале оттянуть затвор, потом взвести в ручную курок и только после этого стрелять, естественно, что после каждого выстрела курок взводить приходилось так же вручную за удлиненный хвостовик.

    Показательно то, что Фердинанд Маннлихер всегда стремился к максимальному уменьшению затрат при производстве своих моделей оружия, при этом не забывал о таких качествах как долговечность и надежность, но, к сожалению, это не всегда было возможным.
    В процессе работы над пистолетом М1896 оружейник стремился к достижению показателей долговечности приближенных к револьверам, но достичь этого можно было только путем применения дорогостоящей обработки подвижных частей пистолета, и качественных материалов, из которых они были сделаны.

    Разработка и совершенствование конструкции М1903

    В 1897 году на военных испытаниях в Швейцарии Манлихер представляет пистолет M1896 (III), который был развитием конструкции M1896 (II) с постоянным магазином. M1896 (III), отличался от предыдущей модификации прежде всего тем, что имел съемный 6-патронные магазин. Далее эта модификация постоянно совершенствовалась и дорабатывалась уже под названием M1897 / 01 до 1903 года, когда, собственно, и вышла в продажу под наименованиями M1896 / 03 M1897 / 03 и M1903. После того, как в Швейцарии решения о приеме пистолета на вооружение было отклонено, конструктор представил его в Австрии, перенеся производство на предприятии Штайр (Österreichischen Waffenfabriks-Gesellschaft). Впрочем, и здесь M1896 / 03 был отвергнут, в первую очередь, из-за его большой стоимости изготовления. В то же время, в начале 1900-х рынок самозарядных пистолетов значительно пополнился и большую конкуренцию составляли дешевле в производстве и надежные системы.

    Официально Mannlicher M1903 не был одобрен нигде, хотя иногда использовался офицерами Австро-Венгрии как личное оружие. По сравнению с предыдущими моделями он выгодно отличался великолепным дизайном и сборкой из высококачественных материалов. Однако невысокая надежность, недостаточно прочная сборка для мощных патронов 7,63 × 25 мм Mauser, используемых в некоторых его вариациях последних лет выпуска, а также значительные нагрузки на механизм и задержки не позволили ему стать популярным в армии Австро-Венгрии. Поэтому общее количество изготовленных пистолетов Mannlicher M1903 была небольшой.

    Совершенствование модификации M1896 / 03


    M1897 / 01 (I) отличался от M1896 (II) съемным 6-зарядным магазином, видоизмененным прицелом и рамки, улучшенным креплением ствола и широкой рукояткой. Самый распространенный вариант пистолета;
    M1897 / 01 (II) имел усовершенствованный ударно-спусковой механизм, систему запирания ствола и ударник;
    M1897 / 01 (III) имел удлиненный ствол, регулируемый прицел на 400 метров и паз на рукоятке для крепления кобуры-приклада. Известный как «Selbstladepistole Karabinerpistole».


    Варианты модификации M1896 / 03

    M1896 / 03 Selbstladepistole (Самозарядный пистолет)

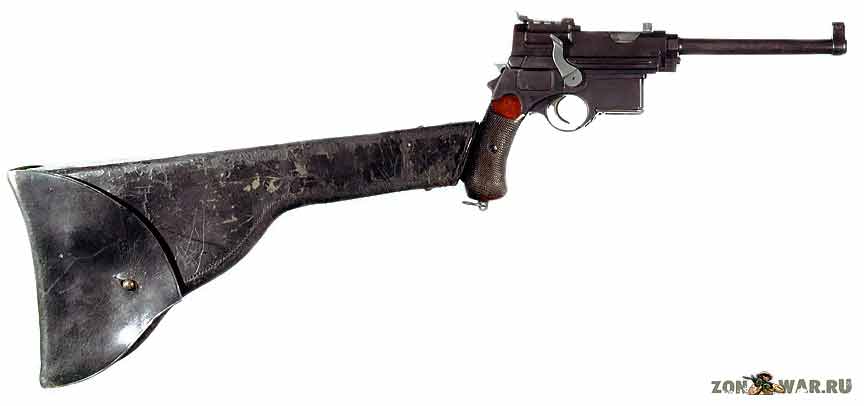

    M1896 / 03 Selbstladepistole Karabinerpistole (Самозарядный пистолет-карабин)
    M1896 / 03 Selbstladepistole Pistolenkarabiner (самозарядный карабин под пистолетный патрон).

    В целом же М1896 получился не ахти каким оружием, ряд недостатков так и не позволил ему стать на вооружение какой-либо армии, впрочем, Маннлихер и не сильно старался в продвижении этого пистолета среди военных, если сравнивать с моделями М1894 и М1895. Тем не менее, на протяжении того времени, что оружейник работал над новой моделью пистолета, М1896 выпускался небольшими партиями, которые приобретались теми же военными, а так же гражданскими лицами.
    В целом же распространения оружие не получило, точных данных сколько было произведено единиц пистолетов так же нет, из разных источников количество варьируется от 500 до 2000 пистолетов, что, даже если брать по максимуму, не так уж и много для временного промежутка почти в пять лет.
    Тем не менее, упрекать оружейника в неусидчивости нельзя, немногим бы хватило терпения, что бы после нескольких провалов пистолетов, начинать работу над новой моделью, при этом на протяжении 4 лет не показывать никому результатов своих трудов и в конце еще потратить год на окончательную доводку оружия. И это сполна окупилось оружейнику, М1900 стала известна на весь мир.

    ВИДЕО



    Не хило чувак из 500 выпущенных Манлихеров, в своей коллекции 8 штук собрал!!! :smile_14:


    Изображения:

    Последнее редактирование: 5 дек 2019
    METHALL, Ivan Drago, Horn и 5 другим нравится это.
  13. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    И вот, наконец, мы плавно подошли к вершине пистолетного творчества гениального конструктора стрелкового оружия Фердинанда Манлихера, к той модели пистолета, которая навеки вписала его имя в список выдающихся мастеров-оружейников - пистолету Mannlicher M1901

    Эта модель по-праву считается одним из самых элегантных пистолетов - инттеллигентом пистолетного мира!
    Хотя его, с тиражом 10000шт., штатной комплектацией армии Аргентины и четким, выразительным, легко узнаваемым профилем, и трудно отнести к малоизвестным пистолетам, считаю возможным и нужным разместить его в данной теме, как оду настойчивости и целеустремленности конструктора, который почти 10 лет, не смотря на все неудачи и препятствия, упорно доводил свое детище до совершенства!

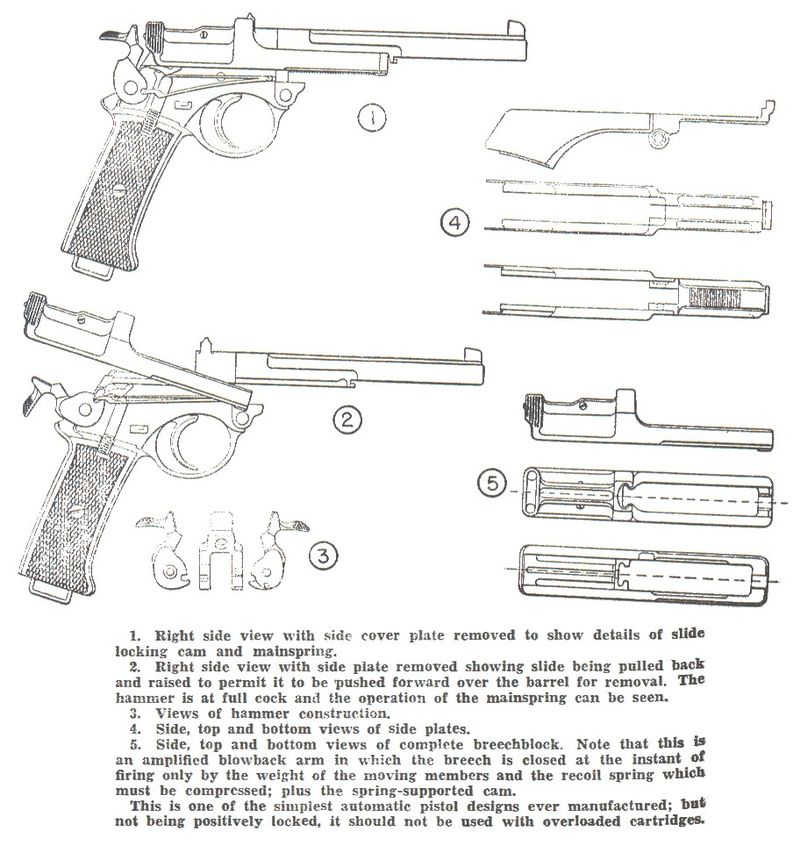

    Пистолет Mannlicher M1901 / M1905

    1901AustrianMannlicher4.jpg 1901AustrianMannlicher1a.jpg

    Mannlicher M1901

    В связи с потребностью войск в личном оружии знаменитый оружейник Фердинанд Маннлихер (Ferdinand Mannlicher) приступил к работе над пистолетом со сцепленным затвором еще в 1896 году, однако до начала 1900-х годов ему не удавалось добиться удовлетворительных результатов.

    При этом он параллельно занимался усовершенствованием своего пистолета со свободным затвором и в конечном итоге получил оружие, которое многие и по сей день считают образцом элегантности. Обычно его называют «моделью 1901 года» (Mannlicher M1901), однако самые ранние образцы этого пистолета были изготовлены еще в 1898 году, когда был выдан первый патент.


    К сожалению, образец этого оружия под патрон Mannlicher 7.63 мм, сохранившийся после испытаний, прошедших в Швейцарии в 1898–1899 гг., не позволяет установить, где и кем он был изготовлен. К тому же применявшийся в пистолете патрон не являлся таким же распространенным в то время, как патрон 7,63 мм «маузер», который был слишком мощным для системы со свободным затвором. Это был специальный патрон Манлихера с пулей весом 85 гран (пять с половиной грамм примерно).

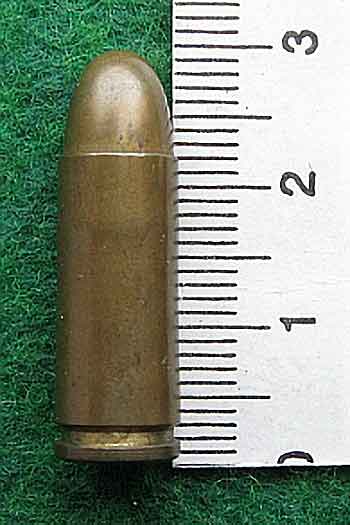

    7.65×21mm_Mannlicher.jpg 7_63mm_Mannlicher_f.jpg

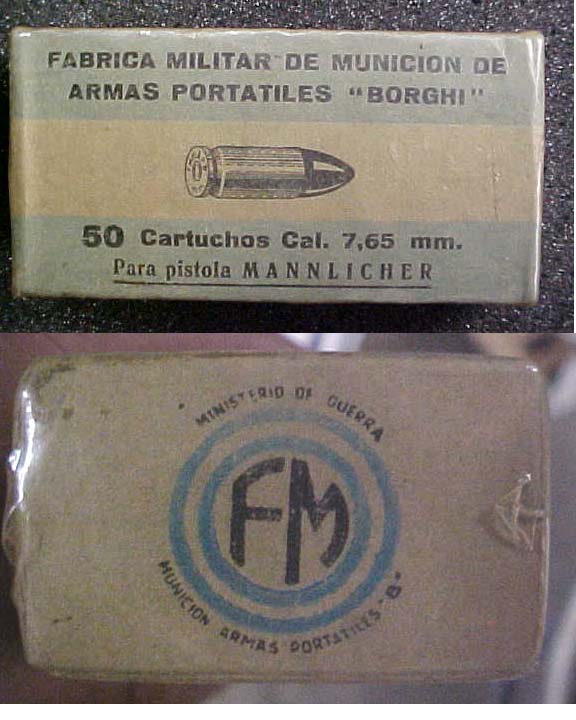

    Любопытно, что патрон имел обозначение Mannlicher 7,65х21мм. Оно было введено для него в Германии только для того, чтобы не смешивать с патроном к пистолету «Mauser 7,63х25». По фактическому значению калибра оба патрона были одинаковы -7,63мм, но не могли быть взаимозаменяемы из-за разной формы гильз. Производство патронов в больших количествах продолжалось до начала второй мировой войны. В настоящее время патрон выпускается в Аргентине.

    Производство уже усовершенствованного пистолета Mannlicher M1901 было налажено на заводах «Остеррайхише Ваффенфабрик-Гезель-шафт» в Штейре (поскольку фирма «Фон Дрейзе» разорилась и была куплена компанией «Райнише Металльварен унд Машиненфабрик»).

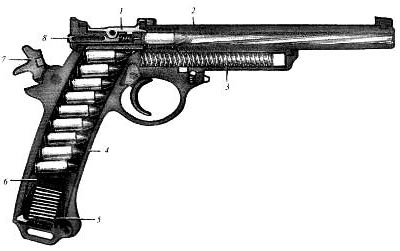

    Положение деталей пистолета
    Маннлихера обр. 1905 г. перед выстрелом:
    1 - затвор; 2 - ствол; 3 - возвратная пружина; 4 - рамка;
    5 - пружина подавателя; 6 - подаватель; 7 - курок; 8 - ударник


    Пистолет Маннлихера образца 1901 года охотно покупали частным образом многие офицеры австро-венгерской армии, хотя после испытаний 1904–1905 гг. было принято официальное решение не принимать на вооружение это оружие.
    Однако этот пистолет завоевал особую популярность в странах Латинской Америки, где его можно было встретить спустя многие годы после того, как он практически исчез в Европе. В 1905 году он под названием «модело 1905» (Mannlicher M1905) был принят на вооружение аргентинской армии.

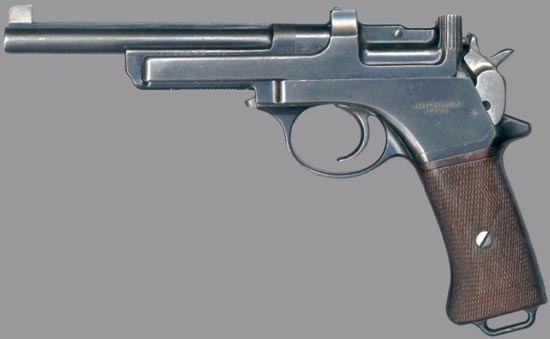

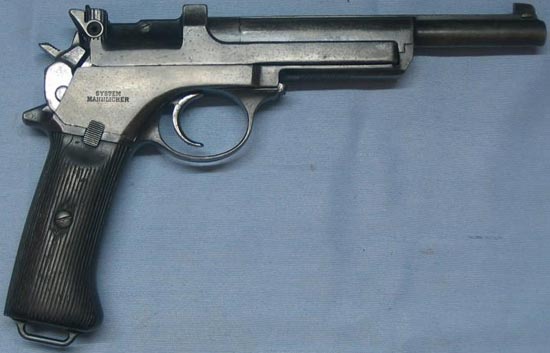

    Mannlicher_M1901-1905-2.jpg Mannlicher_M1901-1905-5.jpg

    Пистолет получился очень простым и прикладистым, хорошо сбалансированным, метким.
    Не смотря на несложное устройстао пистолета изготавление его деталей было достаточно трудоемким, что воспрепятствовало широкому распространению модели.

    Mannlicher M1901 стал в свое время одним из первых автоматических пистолетов с открытым затвором-кожухом.
    Автоматика пистолета работает по принципу отдачи свободного затвора с замедлением. В качестве замедлителя выступает специальный рычаг, связанный с боевой пружиной. Давление боевой пружины на рычаг способствует замедлению движения затвора и поглощению части энергии отдачи.

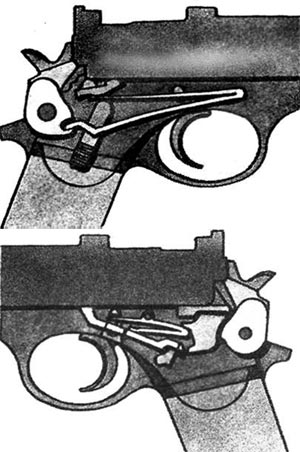

    Боевая пружина (сверху) и УСМ (снизу)пистолета Маннлихера обр. 1905 г.

    Ствол неподвижен. Он ввинчен во втулку рамки пистолета, составляет единое целое с ней. Кожух-затвор состоит из короткого затвора с установленными в нем выбрасывателем с пружинным хвостом и ударником с пружиной и отходящих от него двух длинных планок (по одной с каждой стороны), которые соединяются передней перемычкой под стволом. Возвратная пружина находится в канале под казенной частью ствола и надевается на переднюю перемычку затвора-кожуха, так что при движении последнего назад пружина сжимается.

    Пистолет имеет большой открытый курок и простые по устройству спусковые тяги, прикрытые с левой стороны съемной пластиной. Движущая боевая пружина помещена в правой части рамки, так что нижнее ее плечо давит на курок, а верхнее – на небольшой рычаг, конец которого взаимодействует с вырезом в нижней части затвора-кожуха. Пластина, прикрывающая пружину, соединена с пластиной ударно-спускового механизма при помощи изогнутой вперед тяги. Под возвратной пружиной эта тяга запирается подпружиненной защелкой.

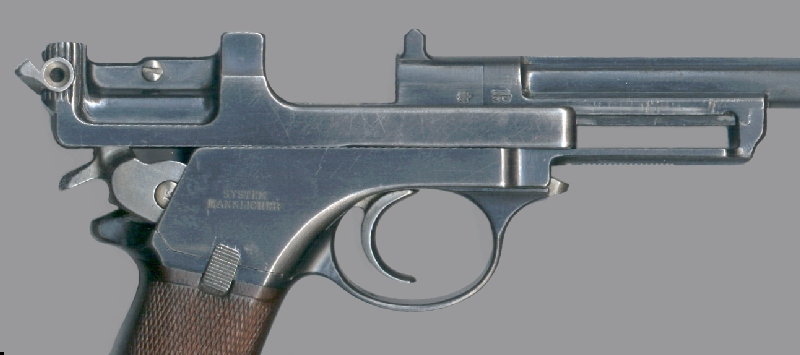

    1901AustrianMannlicher3.jpg 1901AustrianMannlicher2.jpg 1901MannlicherBreech.jpg

    После выстрела затвор-кожух, преодолевая сопротивление возвратной пружины, движется назад, пока рычаг в пазу с правой стороны не будет отведен вниз. Этому препятствует и боевая пружина, действие которой затвору-кожуху приходится преодолевать дополнительно, так как, двигаясь назад, он взводит курок, который через боевую пружину оказывает еще большее давление на рычаг-замедлитель. Таким образом, благодаря увеличению силы трения движение затвора-кожуха замедляется и происходит поглощение части энергии отдачи.
    Дойдя до крайней задней точки, затвор-кожух начинает движение в обратном направлении и досылает в патронник очередной патрон. Постоянный магазин находится в рукоятке пистолета.

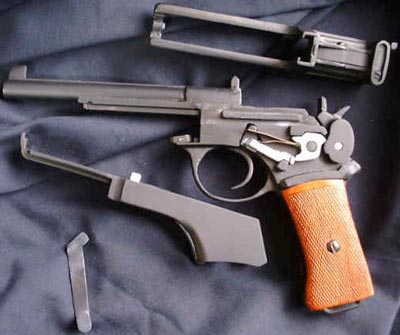

    Mannlicher M1901 / M1905 неполная разборка

    На ранних образцах пистолета в качестве предохранителя использовался большой рычаг, запиравший курок изнутри, который приводился в действие большим пальцем. Поздние образцы имели более простое устройство предохранителя, который размещался на тыльной стороне затвора-кожуха и просто опускался на курок.

    Подарочный образец Mannlicher M1901 с большим рычагом предохранителя, изготовленный для императора Вильгельма II

    Ударно-спусковой механизм куркового типа с открытым курком, одинарного действия.
    Питание оружия боеприпасами осуществляется из постоянного магазина коробчатого типа с однорядным расположением патронов емкостью на 8 или 10 патронов, расположенного в рукоятке пистолета.

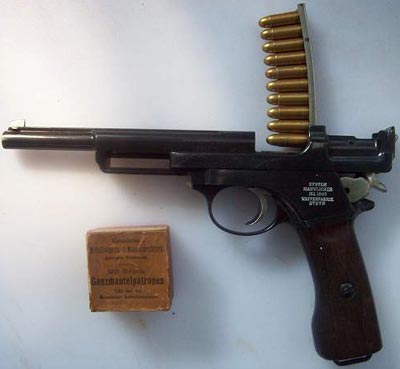

    Mannlicher M1905 (Аргентина) при заряжании.

    Заряжание пистолета производится сверху оружия из плоской обоймы, через затвор-кожух, находящийся в открытом положении. Патроны удерживаются в магазине специальной защелкой. При нажатии на специальную защелку все находящиеся в магазине патроны подаются вверх и могут быть извлечены из пистолета также через открытый затвор-кожух.

    Пистолет имеет постоянный прицел, открытого типа, состоящий из мушки и целика. У первых пистолетов мушка делалась со скругленным передним краем; у более поздних образцов он был вертикальным. Прорезь прицела первоначально представляла собой канавку, проточенную в стойке над казенной частью ствола, которая отковывалась вместе с рамкой и охватывалась передними выступами затвора в запертом положении. Более поздний прицел пистолета модели 1905 года выглядел как пропил на заднем конце затвора-кожуха.


    Пистолеты Mannlicher M1901 / M1905 выпускались с различной длиной ствола (от 130 до 160 мм), формой рукоятки и емкостью магазина. По-видимому, какая-либо общая стандартизация таких вариантов отсутствовала. Обычно длина ствола составляла 140 мм.
    Применение стволов разной длины, а также магазинов на 8 или 10 патронов позволило создать несколько вариантов этих пистолетов. Они были удобными в обращении, «прикладистыми», обладали неплохой меткостью и надежностью работы механизмов, но нетехнологичными - для изготовления многих деталей требовалось применение многочисленных трудоемких операций.

    ТТХ Mannlicher M1901 / M1905:

    Калибр, мм 7.63 (7.65)
    Длина, мм 211/246 (со стволом 130/160 мм)
    Длина ствола, мм 130 (140; 160)
    Вес, г
    - 880 без патронов
    - 920 с патронами
    Магазин, кол. патронов 8; 10
    Начальная скорость пули, м/с 300

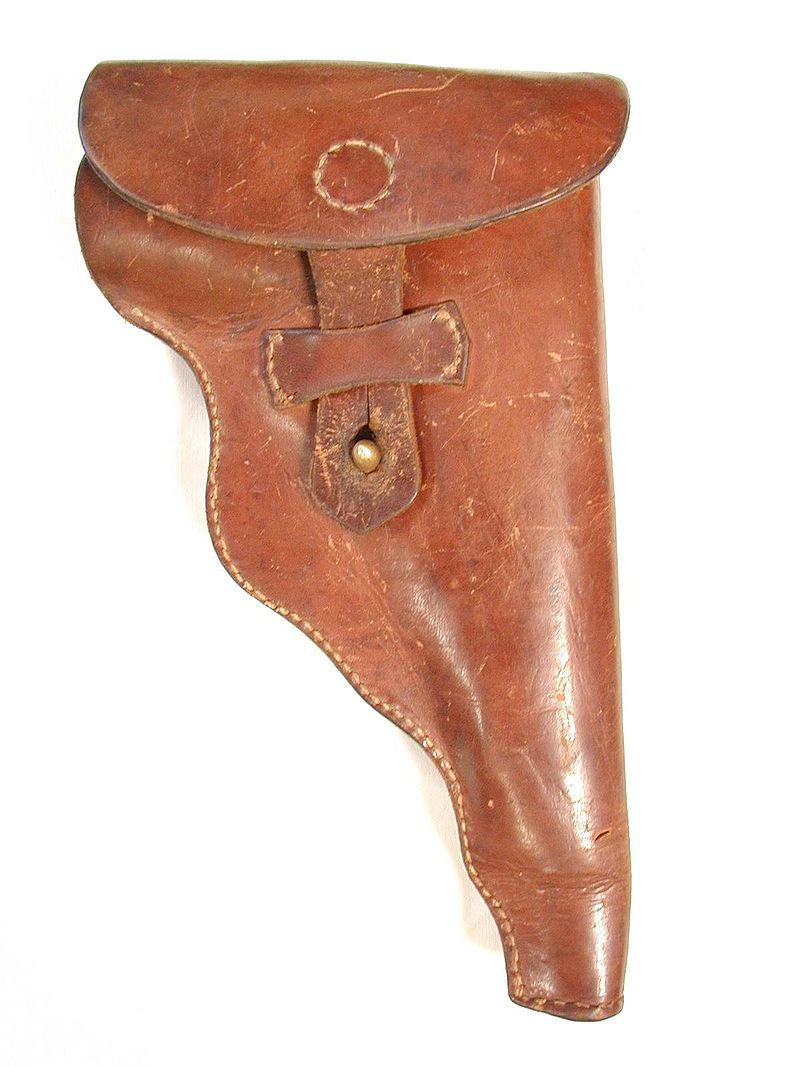

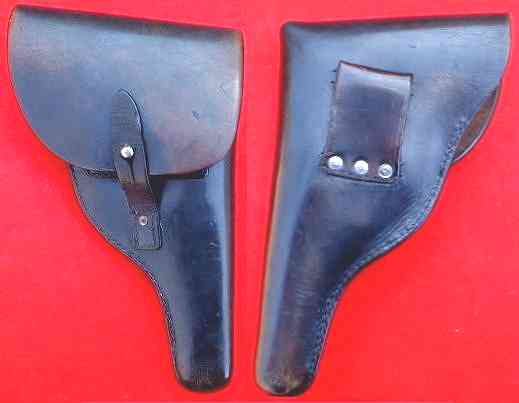

    Пистолет комплектовался изящной кожанной кобурой:

    800px-Mannlicher_M1901_holder_1.jpg Mann01Hols1.jpg Mann01Hols.jpg

    Модель кобуры аргентинского пошива была более изысканной и функциональной. Она имела отформованный объемный клапан, под которым находился карман для обойм с патронами:

    Mannlicher M1905 с кобурой и боеприпасами

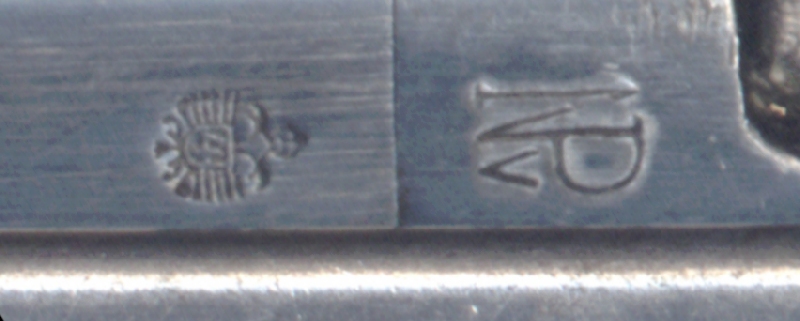

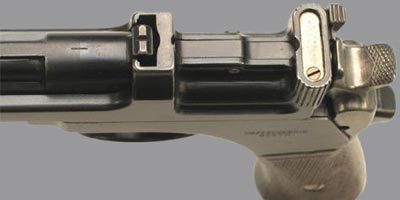

    Пистолеты выпуска 1898 года не имели каких-либо надписей, за исключением фирменного знака Манлихера на рукоятке, – буквы М, заключенной в круг и увенчанной короной, или креста. Однако уже на образцах 1900–1901 гг. с левой стороны затвора-кожуха появляется надпись PATENT MANNLICHER. Впоследствии с левой стороны на крышку ударно-спускового механизма наносилось клеймо WAFFENFABRIK STEYR. Все пистолеты модели 1905 года, за исключением производившихся по контракту для Аргентины, имеют на левой боковине рамки выполненную в три строки надпись Md.l905 / WAFFENFABRIK / STEYR, a на правой – SYSTEM MANNLICHER. На пистолетах, предназначенных для поставки в Аргентину, та же надпись помещалась целиком, – в пять строк с левой стороны, а правая сторона оставалась свободной для нанесения на нее эмблемы национальных вооруженных сил Аргентины. Серийная нумерация пистолетов, производившихся в 1900-е годы, осуществлялась заново. Так, например, для пистолетов 1901 года, выпускавшихся в Штейре, нумерация вновь начиналась с единицы и продолжалась последовательно до окончания производства образца Mannlicher M1905примерно в 1910 году.

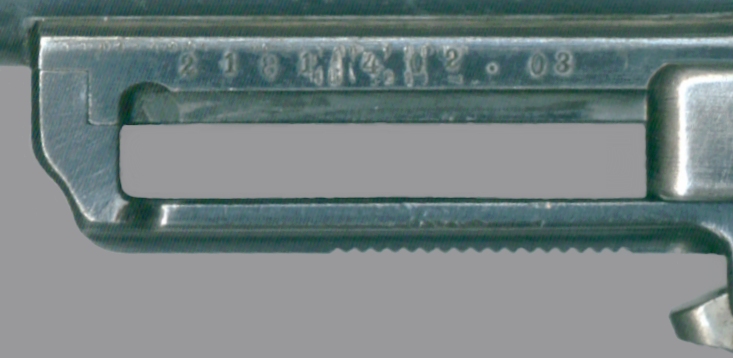

    1901MannlicherNumbers.jpg 1901MannlicherStamps.jpg Mannlicher_M1901-1905-9.jpg Mannlicher_M1901-1905.jpg

    Пистолет «Mannlicher M1901 / M1905» выпускался в Швейцарии, Австрии, Испании, странах Южной Америки. В общей сложности было произведено около 10 000 таких пистолетов.

    METHALL, Ivan Drago, Horn и 4 другим нравится это.
  14. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    И в заключение ВИДЕО:



    Тот же чувак с еще большей коллекцией М1901/1905 разных модификаций :smile_14:

    Ivan Drago, Ulian, ->Alexander. и 2 другим нравится это.
  15. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Как Вы думаете, может ли боевой пистолет, серийно выпускаемый малыми партиями, стоить 2(!!!) доллара?
    Оказывается может!

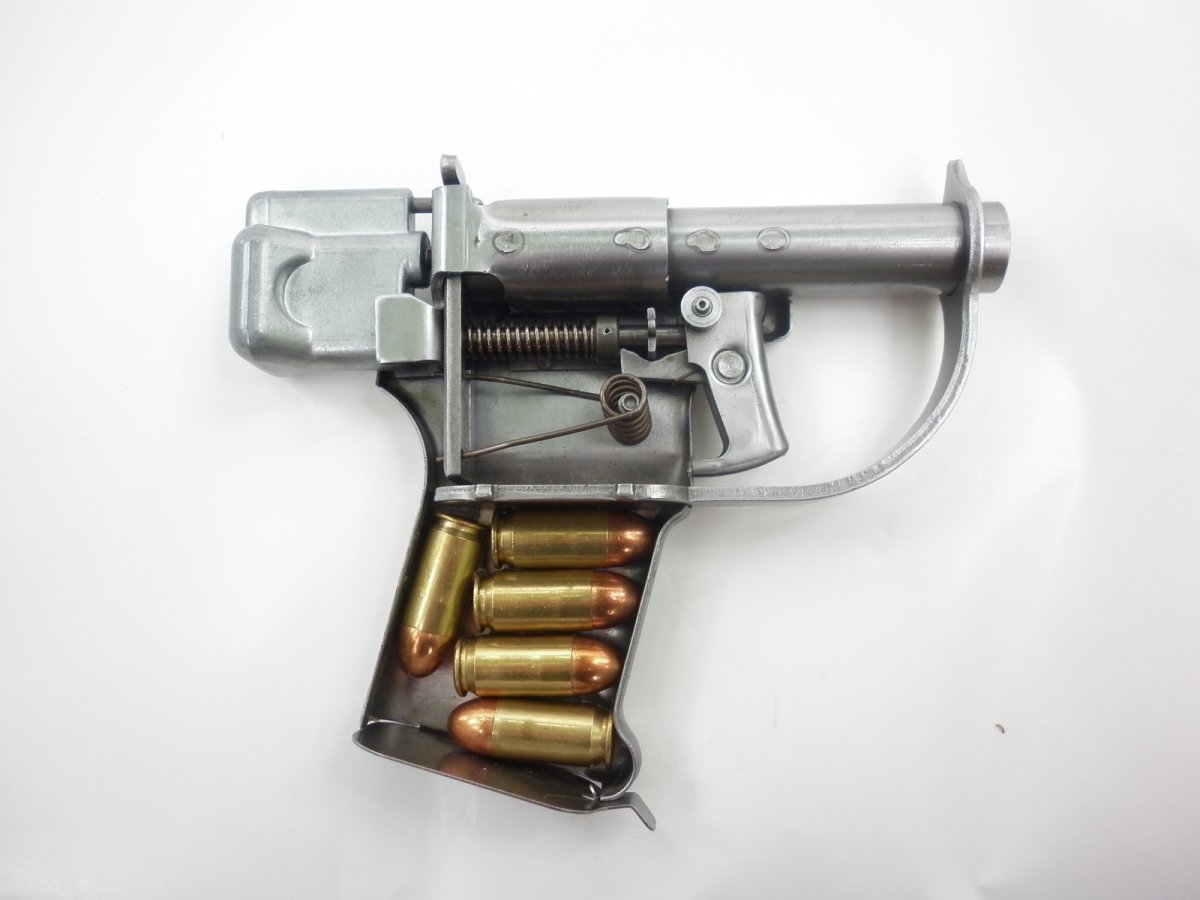

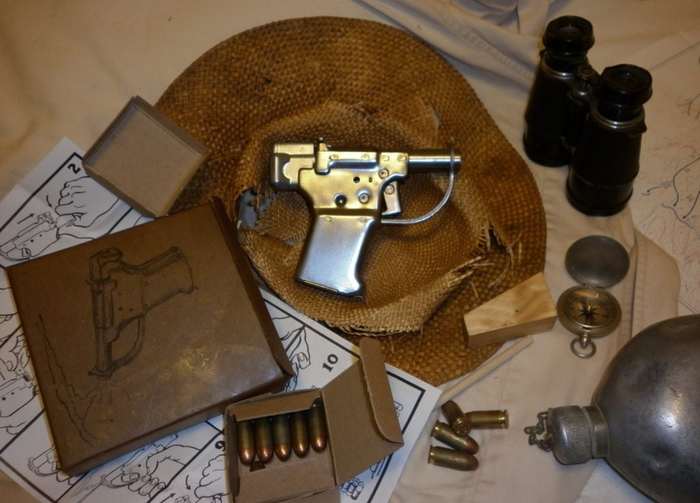

    Пистолет за $2.10. FP-45 Liberator

    Пистолет за $2.10. FP-45 Liberator

    FP-45 Либерейтор- пистолет за два доллара. Создавался в 1942м году по просьбе Польского военного атташе в штатах. Был окутан грифом "Совершенно секретно" , поэтому даже детали на чертежах подписывались вместо "Ствол"- "Трубка", вместо "Спусковой крючок"- "Штурвал" и тд. Предназначался для использования неармейскими подразделениями, повстанцами, партизанами. Шел в картонной коробке с десятью патронами 45-го калибра. Эффективная дальность- 1-4 метра. Далее- пуля начинала кувыркаться так как ствол ненарезной. В коробке также шел деревянный шомпол для извлечения гильзы после каждого выстрела. В рукоять вмещалось 10 дополнительных патронов. В пистолете 23 детали.

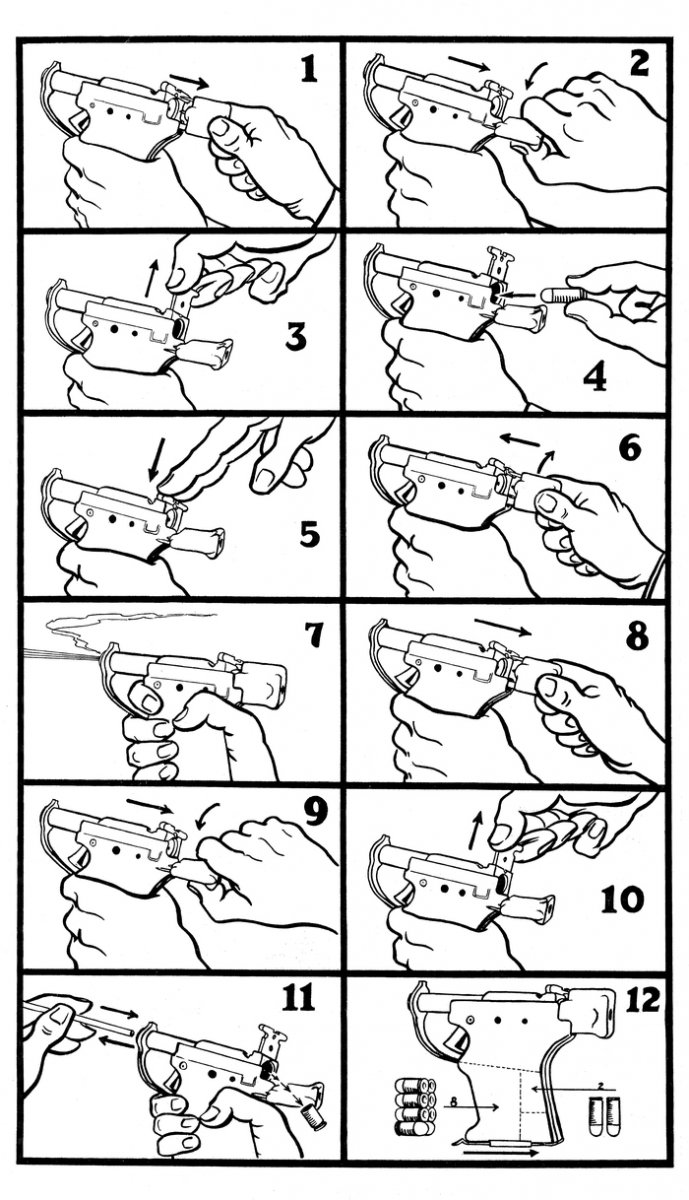

    1541861725174376687.jpg 1541861702154346743.jpg 1541861713177573764.jpg 154186173016972094.jpg

    Код "FP"(Flare pistol)- "сигнальный", должен был отправляться в тыл врага, и создавать скорее деморализующий эффект на оккупирующие войска. Около полумиллиона пистолетов было отправлено в Британию, из них небольшое количество использовалось во Франции и Греции- остальные переплавлены за ненадобностью. Также известно о партии таких стволов на Филиппины и в Китай.

    Сейчас - это раритет. Можно найти новодел за $500, либо оригинал в промасленной коробке за $5000-$7000.

    Понравились коменты:

    Mexannik99
    Тот случай, когда глушитель стоит дороже пистолета)

    msavkiv
    "Чем перезарядить, проще сделать новый!" шутка про сабж из того времени
    :D

    Ivan Drago, Ulian, Horn и 7 другим нравится это.
  16. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Продолжу.

    Ракетницы (пистолеты) Колетта


    Давненько тут не было стимпанковой оружейной экзотики, надо бы освежить тему.

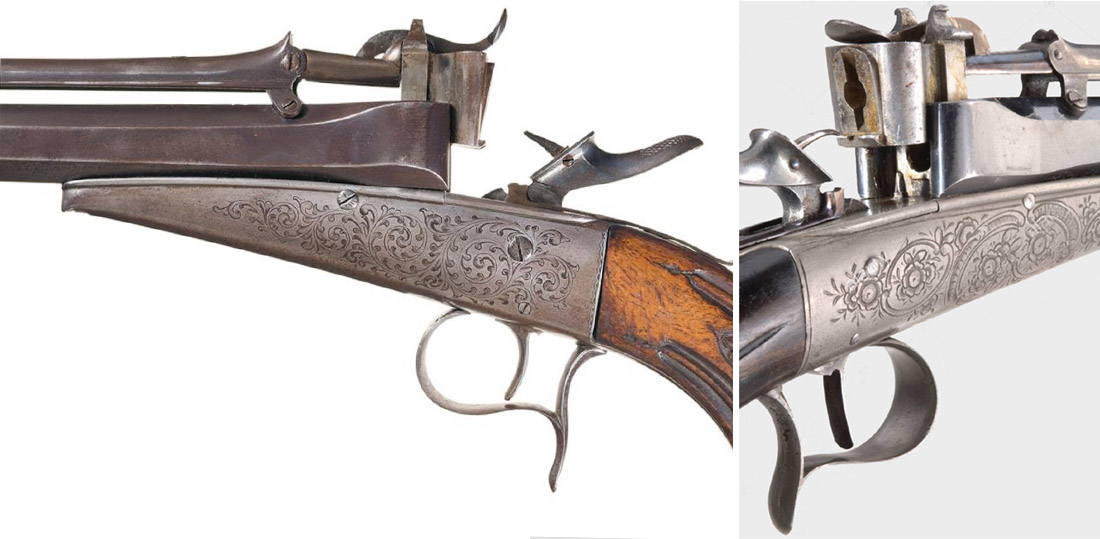

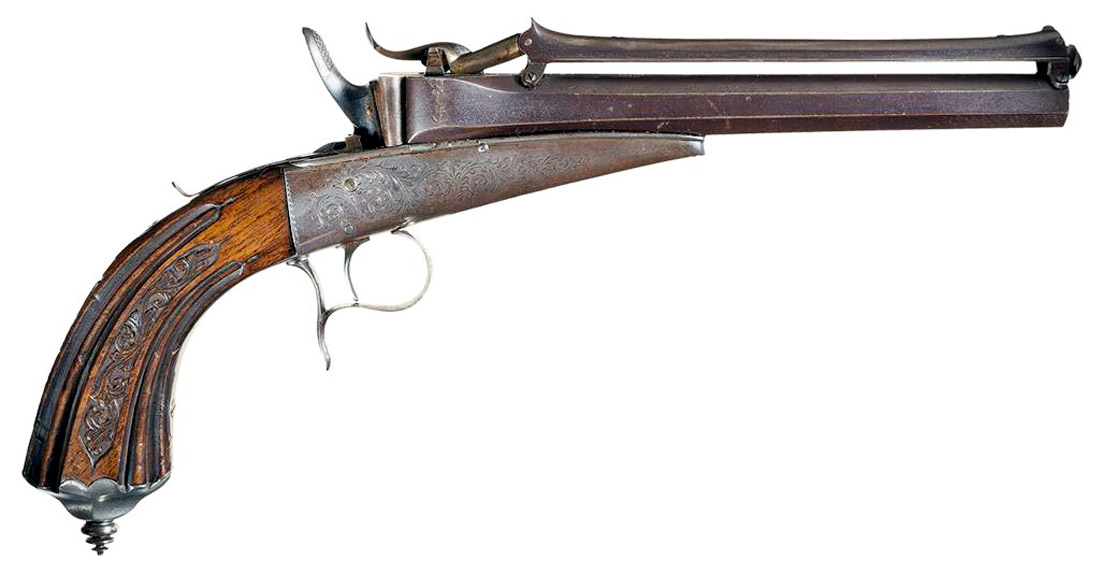

    Итак, запатентованый в 1854 году 20-зарядный (!) пистолет бельгийского оружейника из Льежа Виктора Колетта.

    Он стрелял специальными унитарными патронами, в которых метательный пороховой заряд вместе с капсюлем был запрессован вовнутрь пустотелой цилиндро-конической пули. Таким образом, пуля Колетта фактически являлась миниатюрной ракетой.


    Магазин, в котором цепочкой размещались пули-ракеты, находился над стволом.

    Перед выстрелом стрелок взводил курок, одновременно затвор поднимался вверх и его зарядная камора становилась напротив магазина. Потом надо было открыть защелку магазина и повернуть пистолет стволом вверх. Ближайшая к затвору пуля под действием собственного веса падала в зарядную камору. После этого стрелок специальным рычажком или просто нажимая на затвор опускал его вниз до упора, при этом пуля оказывалась напротив канала ствола, а пистолет был готов к выстрелу.

    Из-за такого способа подачи боеприпасов пистолет Колетта на западе называют "гравитационным", хотя, были разновидности, в которых подача осуществлялась действием пружины, и их не требовалось задирать вверх при перезарядке. Магазин снаряжался спереди, где в районе дульного среза имелась завинчивающаяся крышка.
    При выстреле боек протыкал пороховой заряд пули и накалывал плоский капсюль, размещенный у передней стенки порохового отделения.


    Размещение заряда внутри пули избавляло от необходимости в гильзе и механизме ее экстрагирования, но заряд при этом был относительно небольшим, а дульная энергия оружия - слабой. К тому же, легкая пустотелая пуля быстро теряла скорость, а потому эффективная дальнобойность оружия оказалась довольно низкой.
    Это воспрепятствовало широкому распространению пистолетов Колетта, несмотря на их высокую скорострельность и большую емкость магазинов. Военные ими не заинтересовались, а гражданские покупали, в основном, для спортивной охоты на мелких животных и тировой стрельбы по мишеням, то есть - для развлечения.

    Всего было произведено и продано порядка 400 единиц этого оружия, многие из которых по конструкции и оформлению заметно отличались друг от друга. Фактически это были штучные изделия.
    Сечйас подлинные "ракетометы" Колетта считаются раритетами, а цена на них при относительно хорошей сохранности начинается от пяти тысяч долларов. Внизу - еще несколько образцов этих пистолетов, в том числе - с пружинным магазином.

    3722292_original.jpg 3722070_original.jpg

    ___________________________________________________________________________________________

    На мой взгляд, название "ракетница" спорно в отношении к этому пистолету. Он являлся боевым оружием, предназначенным для нанесения урона живой силе противника. Пистолет Колетта не использовали, как ракетницу, для выполнения сигнальных функций. Снаряд Колетта, фактически был безгильзовым патроном-пулей, которую выталкивала из ствола не реактивная тяга ракеты, а расширяющиеся пороховые газы, образующиеся в стволе при выстреле за счет сгорания вышибного заряда, размещенного в самой пуле колпачковой формы.

    Matros1919, tayfun_z, Ivan Drago и 9 другим нравится это.
  17. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр

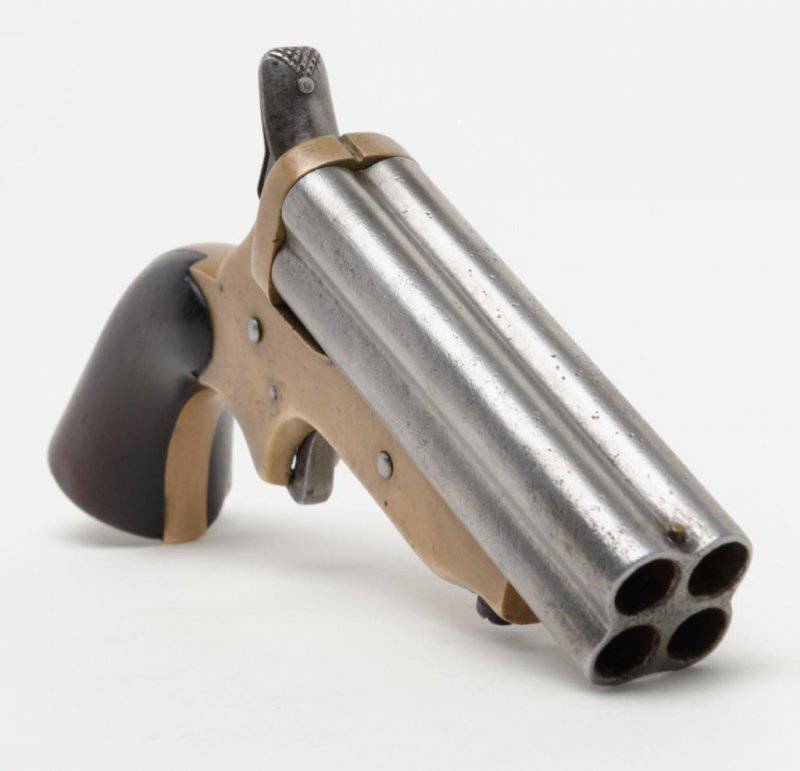

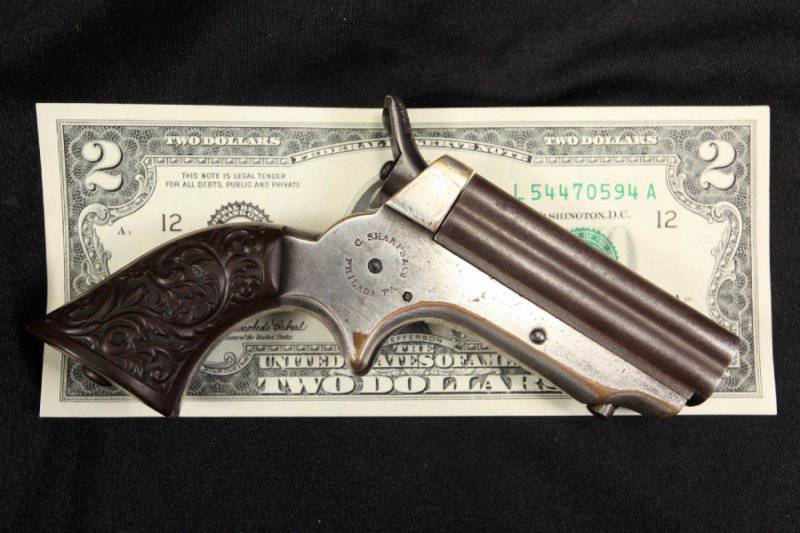

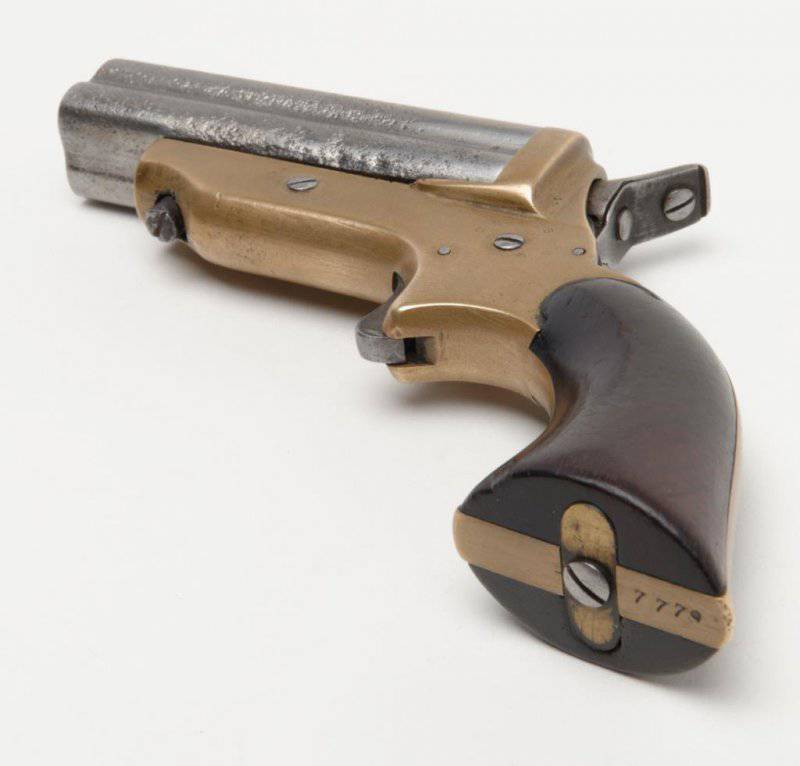

    Хочется рассказать еще об одном интересном образце - Четырехствольном пистолете Sharps.
    И хотя малоизвестным его назвать трудно, потому что в свое время он был очень популярен и его выпуск (1859-1874г.г.) достиг около 100тыс экземпляров, сегодня его не так часто можно встретить на аукционах с ценником стартующим с 1,5 тыс.баксов.

    Внешний вид пистолета безусловно знаком многим любителям истории оружия. Создателем пистолета является Кристиан Шарпс (Christian Sharps 1810—1874), оружейное предприятие которого Sharps and Company выпускало помимо пистолетов, так же надежные военные и спортивные винтовки.
    Пистолет Шарпс появился на рынке гражданского оружия, когда спрос на личное оружие самообороны был очень велик. Эта причина в совокупности с многозарядностью обеспечили огромный успех пистолета. Безусловно что компактность и надежность оружия так же по достоинству были оценены потребителем.

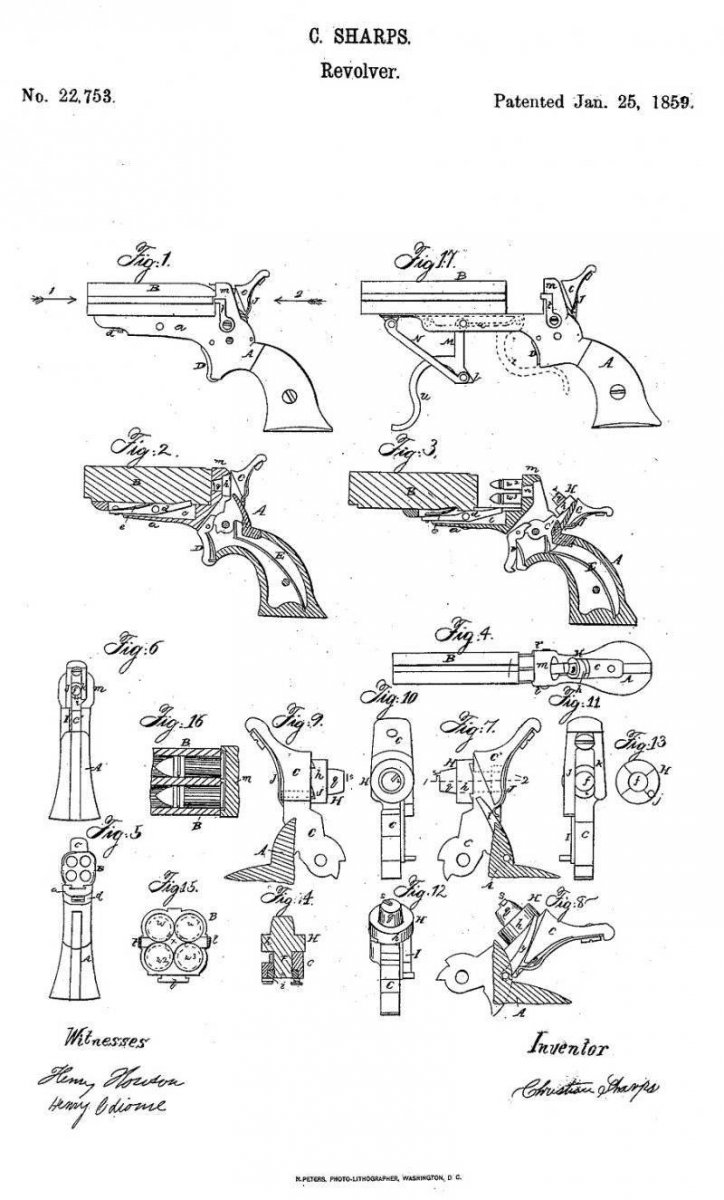

    Еще 18 декабря 1849 г. Кристиан Шарпс получил патент под номером №6960, который описывал четырехствольную «перечницу» с неподвижными стволами и поворачивающимся ударником. После каждого взведения курок наносил поочередно удары по капсюлям, установленным на брандтрубках четырех стволов. Данный пистолет не производился в коммерческих целях и сайт HistoryPistols.ru не смог найти его фотографий. Появление унитарных патронов позволило Шарпсу продолжить разработку своего проекта, оставив за основу общую конструкцию пистолета.

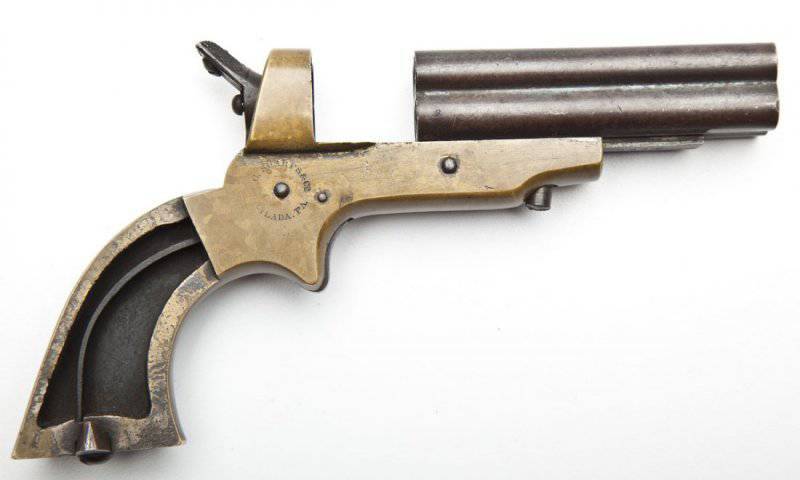

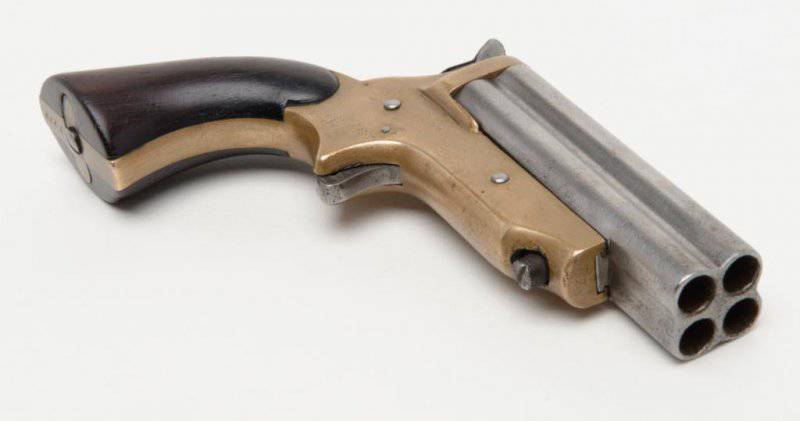

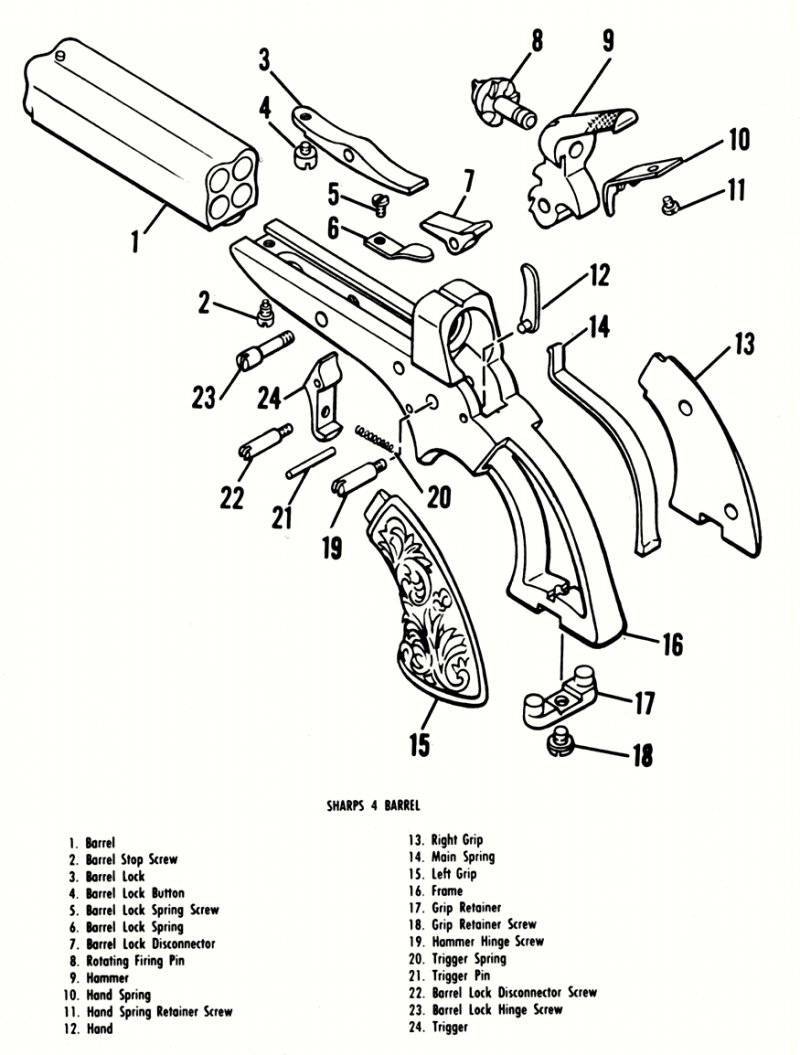

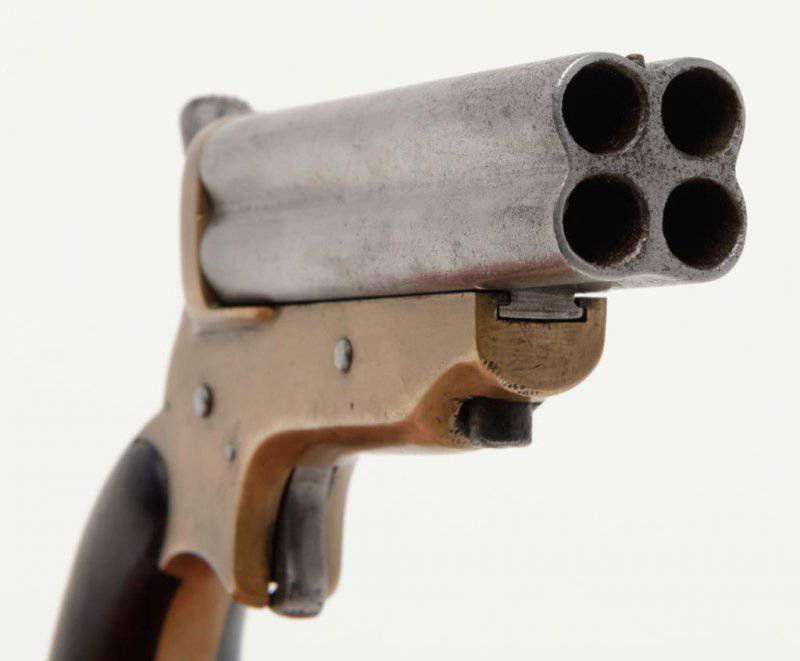

    1423847621_7.jpg 1423847617_3.jpg 1423847607_11.jpg 1423847571_10.jpg 1423847577_19.jpg

    Несмотря на то, что в названии патента написано «C. Sharps. Revolver...», Шарпс конечно является не револьвером, а четырехствольным карманным пистолетом. Это оружие иногда называют «Peperbox» («Перечница»), хотя классические «перечницы», обычно имели вращающийся блок стволов. Общая длина пистолета Sharps одной из первых моделей 161 мм, длина ствольного блока примерно 75 мм.

    Шарпс так же иногда называют четырехствольным дерринджером, так как это типичное компактное оружие самообороны. Пистолет Sharps пользовался успехом у карточных игроков, женщин легкого поведения, коммивояжеров, путешественников в качестве оборонительного оружия.

    Как запасной пистолет, предназначенный для скрытого ношения, Sharps применялся военными и правоохранителями. Оружие выпускалось под различные патроны кольцевого воспламенения. Первые модели имели калибр 0.22. Пистолеты более позднего выпуска изготавливали под патроны калибра 0.30, 0.32 и длинный 0.32.

    Пистолет Шарпс достаточно простой и технологичный. Оружие состоит из рамки, щечек рукоятки, блока стволов, ударно-спускового механизма одинарного действия и механизма фиксации стволов в рамке.

    Пистолет легко разбирается для чистки и обслуживания, прост в обслуживании и в использовании. Пожалуй это самые главные качества, которыми должно обладать карманное гражданское оружие.

    Плоская боевая пружина пистолета Шарпс располагается в рукоятке. Блок стволов для заряжания перемещается вперед, открывая патронники четырех стволов.

    Выступы в нижней части ствольного блока при этом перемещались вдоль пазов в рамке пистолета. После заряжания оружия ствольный блок перемещался назад и фиксировался выступом рычага механизма фиксации. Кнопка механизма фиксации, в зависимости от модели пистолета, располагается в нижней части рамки или на левой ее стороне.

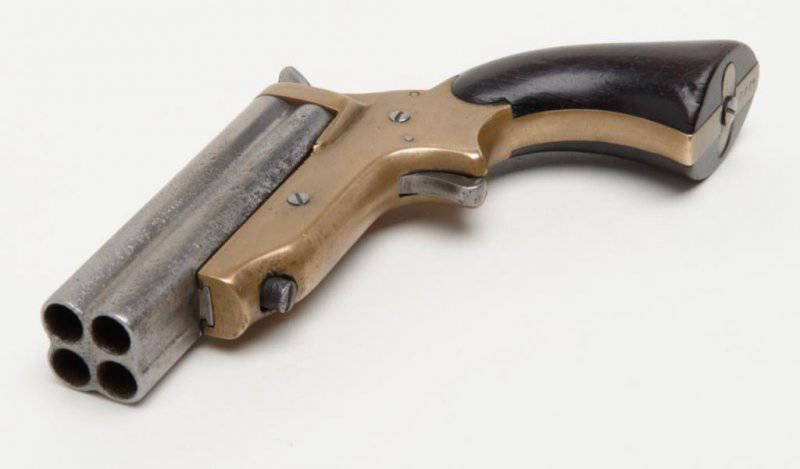

    1423847584_9.jpg 1423847649_15.jpg 1423847639_14.jpg 1423847589_20.jpg

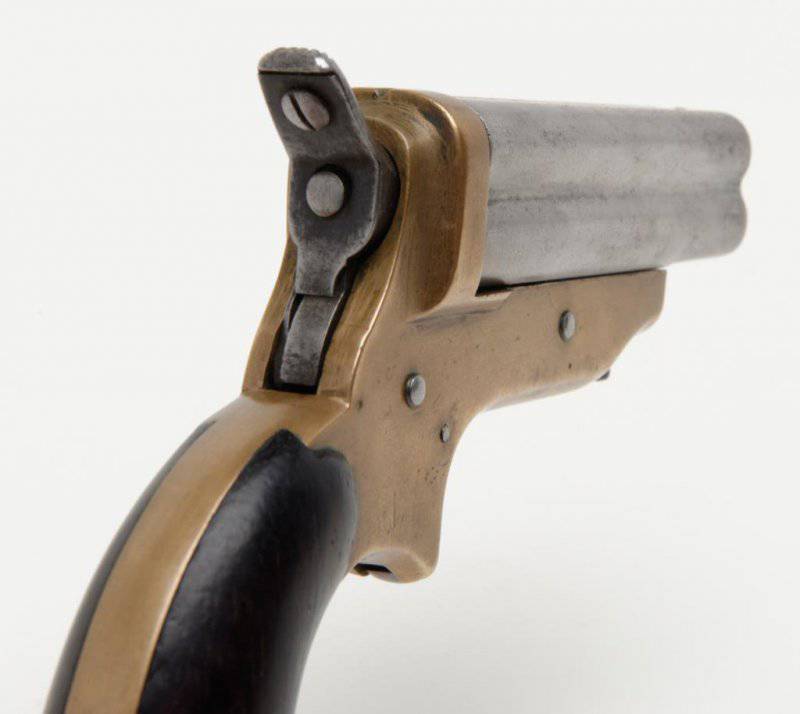

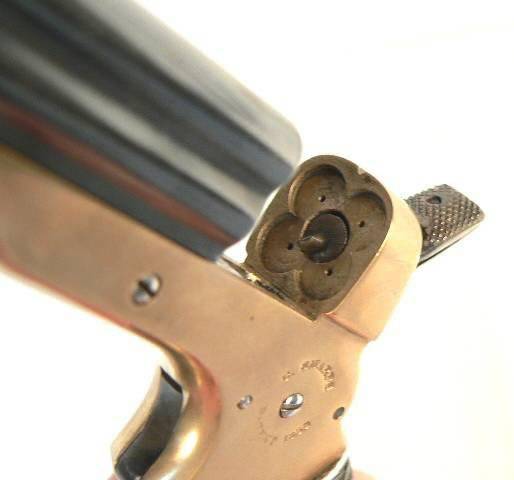

    Необычным в пистолете Sharps была конструкция вращающегося ударника. В отверстие курка установлен ударник, который имеет на тыльной стороне храповик. При взведении курка специальный поворотный рычаг своим концом воздействует на храповик, поворачивая ударник на 45 градусов. При этом боевая часть ударника занимает одно из четырех положений напротив одного из четырех патронников ствольного блока.

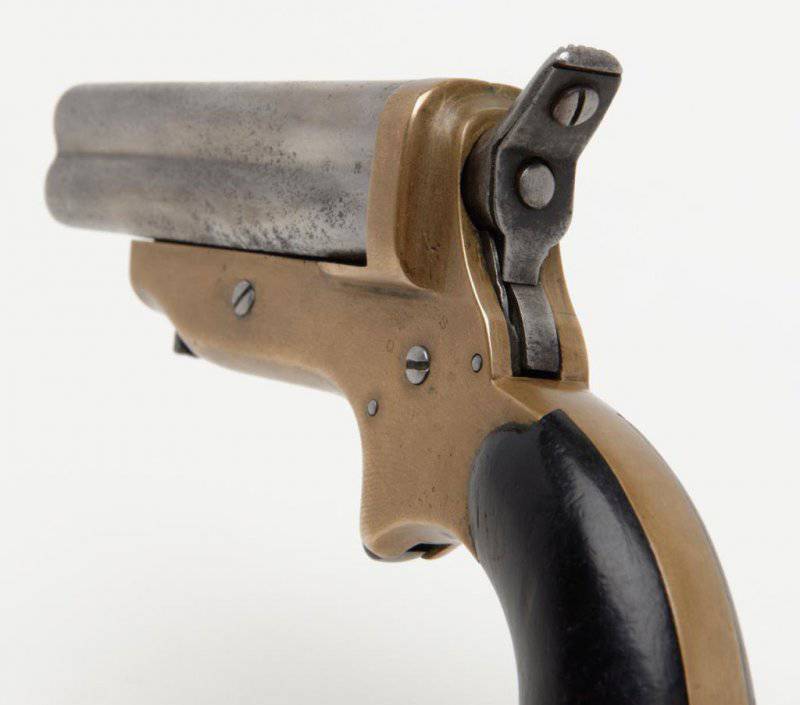

    1423847662_12.jpg 1423847660_13.jpg 1423847598_17.jpg 1423847575_16.jpg

    Поворотный рычаг расположен с левой стороны курка. Вращающийся ударник удерживается в курке специальной пружинной пластиной. Данная пластина крепится винтом к тыльной стороне курка. Она же воздействует на поворотный рычаг, направляя его при вращении храповика.

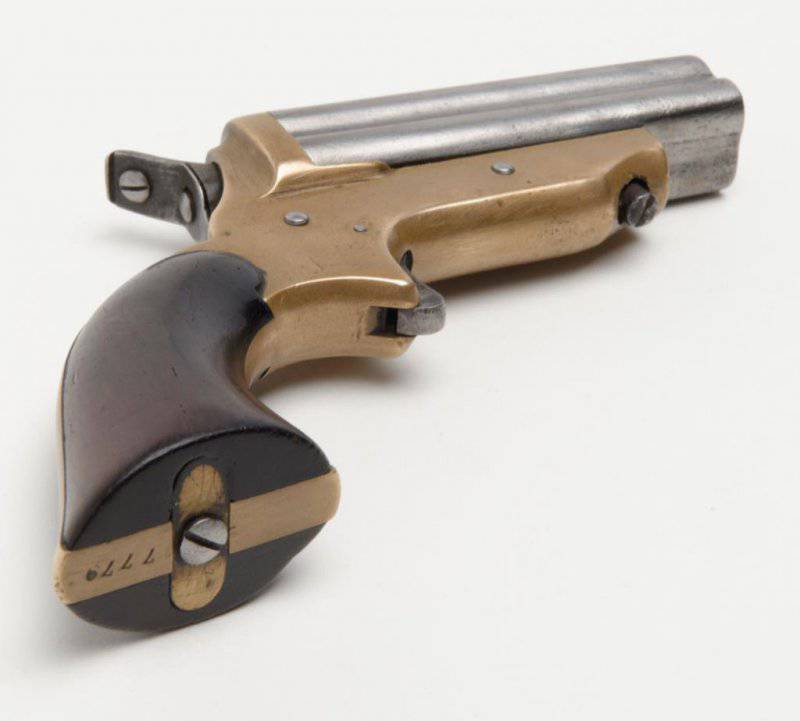

    Рамки пистолетов Шарпс не имеют спусковой скобы. Интересно то, что на одном из графических приложений к патенту показана спусковая скоба, которая является одновременно и рычагом перемещения блока стволов в рамке.
    Рамки ранних пистолетов обычно изготавливались из латуни, более поздние модели имели стальные рамки. Спусковой крючок стальной, соскового типа, в походном положении укрыт в приливе рамки.

    Достаточно необычно выполнено крепление щечек рукоятки в рамке пистолета. Верхняя часть как левой, так и правой щечки входят в паз рамки и удерживаются в ней. Нижнюю часть крепит поперечная планка с выступами — фиксатор щечек. После установки щечек в рамку, они зажимаются фиксатором щечек. Сам фиксатор прикручивается к нижней части рамки винтом.

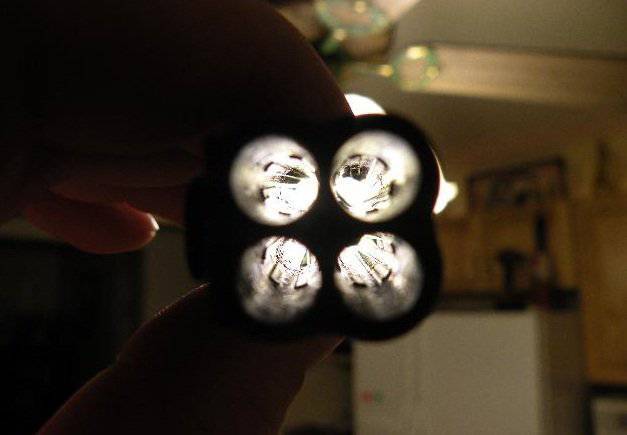

    Ствольный блок пистолета имеет четыре нарезных канала ствола с шестью нарезами правого направления. Ствольный блок, как правило, не снабжен экстрактором.
    Прицельные приспособления пистолета Sharps достаточно примитивные. Они состоят из мушки, укрепленной в верхней части ствольного блока, и прорези в казенной части рамки. Для карманного оружия, которое предназначено для стрельбы на расстояние не превышающее 10-15 метров этого вполне достаточно.

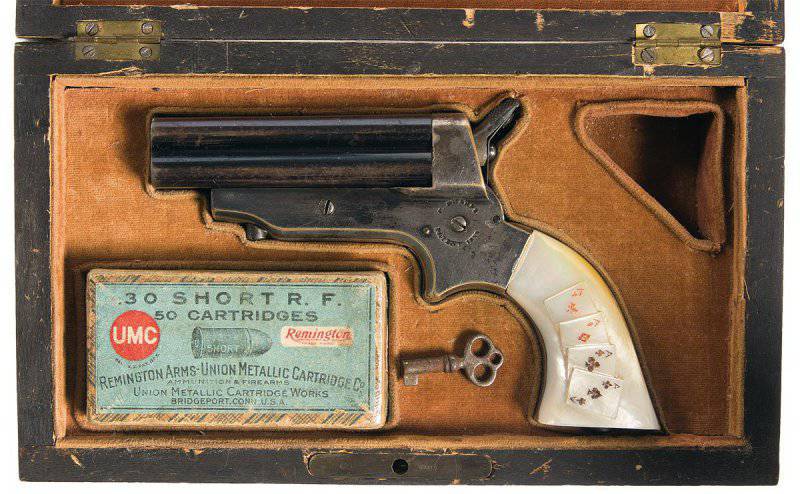

    1423847636_18.jpg 1423847575_4.jpg 1423847587_6.jpg 1423847623_21.jpg

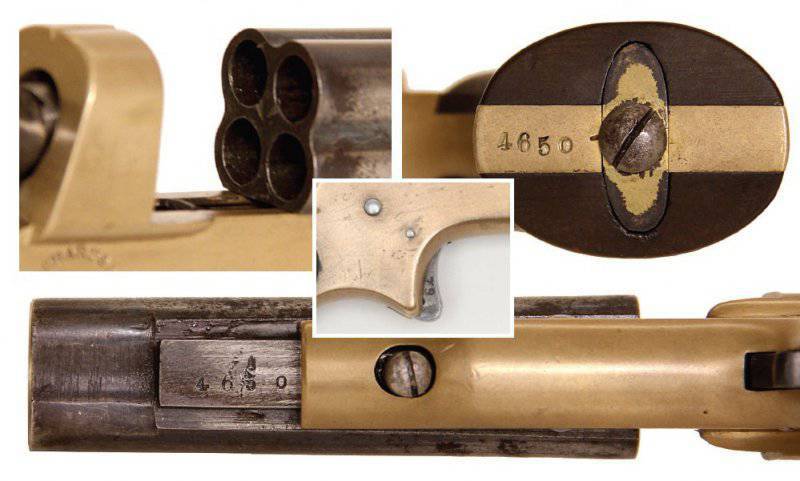

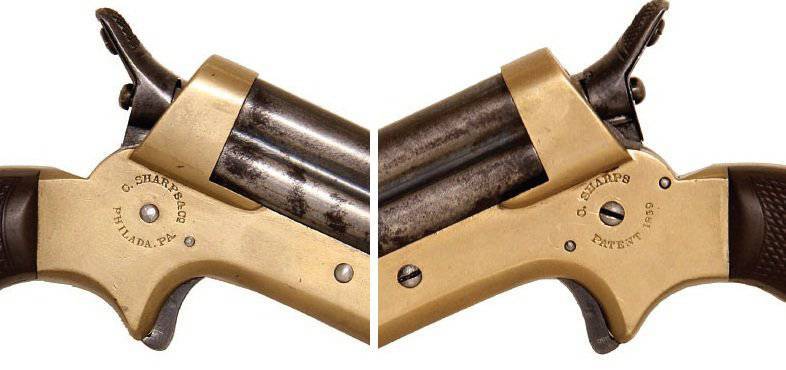

    На поверхности рамки пистолета Шарпс имеется маркировка в виде буквенно-цифрового текста, нанесенного по окружности. Маркировка указывает на название предприятия и место производства оружия, а так же год регистрации патента на данный пистолет. С левой стороны рамки нанесен текст: «C. SHARPS PATENT 1859», на правой стороне "C. SHARPS & CO. PHILADA, PA". Серийные номера пистолета нанесены в нижней части ствольного блока, в нижней части рукоятки и с правой стороны спускового крючка.

    В 1862 году Кристиан Шарпс объединился с Уильямом Ханкинсом. Совместное предприятие Sharps & Hankins продолжило выпуск пистолетов. В маркировке пистолетов иногда появляется новое название производителя «ADDRESS SHARPS & HANKINS, PHILADELPHIA, PENN.» в верхней части ствольного блока. На правой стороне рамки маркировка нанесена в две горизонтальные строки «C. SHARPS PATENT/JAN. 25, 1859». У пистолетов позднего выпуска щечки рукоятки крепились в рамке просто винтом.


    После смерти Кристиана Шарпса, права на производство пистолета были приобретены компанией Tipping & Lawden из Бирмингема (Англия), которая производила оружие не только привычного калибра, но и 6 мм, 7 мм и 9 мм для европейских потребителей. Английские пистолеты Sharps производились с 1874 по 1877 год.

    О большой популярности пистолета Шарпс говорит то, что в настоящее время итальянская фирма Уберти выпускает реплику знаменитого четырехствольного дерринджера. Маркировка реплик пистолета, выпущенных итальянской компанией Uberti, существенно отличается от маркировки оригинального оружия компаний Sharps and Company и Sharps & Hankins.

  18. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Ivan Drago и Криос нравится это.
  19. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    С легкой руки камрада Александра, подсказавшего интересные материалы, продолжу рассказ о малоизвестных пистолетах. На сей раз это будет:

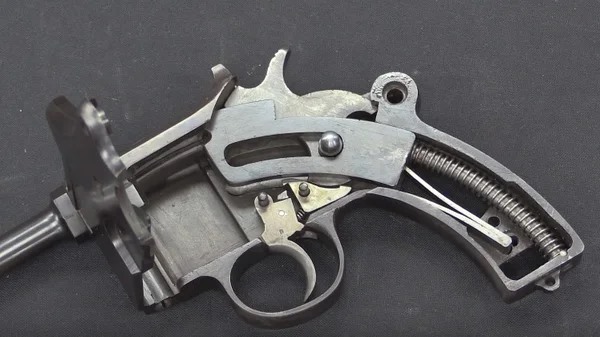

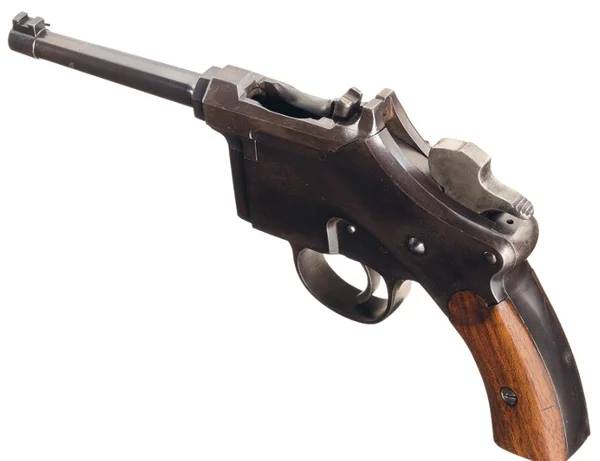

    Прототип пистолета с дуговым движением затвора «Pat B. Mueller Zch. 1895»


    В 1895 г. швейцарский конструктор Бернард Мюллер запатентовал свой полуавтоматический пистолет (об этом свидетельствует надпись «Pat B. Mueller Zch. 1895» на правой стороне) довольно необычного вида. Вообще, по своим формам он больше напоминает револьвер без барабана. По крайней мере рукоять у него точно револьверная. Информация о нем скудная, но сам образец довольно интересен.

    Пистолет имеет калибр 7,63 мм с длинной ствола в 107 мм. В передней части рамы имеется шарнир, а в задней части на правой стороне винт, которые удерживают крышку с левой стороны. Выкрутив винт можно открыть раму (шарнир выкручивается снизу). На фото видно, что у пистолета отсутствует часть механизмов, в частности механизм подачи патронов, которыми пистолет снаряжался сверху с помощью обоймы.


    Пистолет имеет массивный курок, который взводится движением затвора по дуге, а не прямо. Возвратная пружина со стержнем расположена в рукояти. Для заряжания необходимо оттянуть рукоять затвора в верхней части пистолета, взведя тем самым курок, загрузить патроны и отпустить рукоять. Первый патрон будет дослан в патронник, после чего пистолет готов к стрельбе.


    Серийно не выпускался и непонятно претендовал ли вообще на это. Возможно был изготовлен в качестве пробы работы механизма. Спустя несколько лет образец с похожим устройством участвовал в конкурсе на новый пистолет для шведской армии, который был им благополучно провален, поскольку конкуренцию ему составили более надежные и удачные образцы.

    На сегодняшний день пистолет представляет довольно большой интерес для коллекционеров, а его стоимость на аукционе составляет не менее 10 тысяч долларов

    tayfun_z, Ivan Drago, Horn и 2 другим нравится это.
  20. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Продолжу рассказ об еще одной редкой модели:

    Необычный пистолет с тремя магазинами неизвестного конструктора
    В сентябре 2010 года на одном из аукционов США был продан интересный пистолет неизвестного конструктора за 2,5 тысячи долларов. Неизвестен также год и место создания, поскольку на пистолете отсутствует всяческая маркировка.

    Пистолет оснащен сразу тремя трубчатыми магазинами под патроны 45-го калибра
    , правда, сколько вмещает каждый из них непонятно. Магазины расположены вдоль ствола и могут поворачиваться вокруг него, позволяя тем самым переходить от одного к другому по мере опустошения. Их блокировка осуществляется за счет фиксатора слева.


    На левой стороне также расположена рукоять скользящего затвора. Если сдвинуть ее вперед, то и ствол подастся вперед на 0,6 см. Сверху открывается окно для загрузки магазинов (так следует из описания). С другой стороны, если блок магазинов поворачивается, то почему бы не снаряжать их напрямую просто сдвинув в сторону? К сожалению, не удалось найти фото правой стороны, чтобы лучше рассмотреть и понять устройство. Судя по описанию на аукционе, там имеется рычаг, позволяющий дослать патрон в патронник.


    В описании также сказано, о том, что патроны перемещаются под действием силы тяжести, что подразумевает отсутствие пружин в магазинах. Если это так, то получается для перезарядки нужно поднимать пистолет стволом вверх. Как стреляные гильзы покидают пистолет непонятно. Возможно, через то же окно сверху.

    Такой вот странный пистолет, хотя и не единственный с трубчатым магазином. В 1854 г. появился пистолет «Вулканик» с одним трубчатым магазином и рычажной перезарядкой. Он выпускался до начала 60-х и особой популярности не получил. Вероятно, что пистолет с аукциона появился примерно в это же время.

    tayfun_z, Ivan Drago, Horn и 2 другим нравится это.
  21. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Sauer Bär немецкий пистолет, разработанный Burkhard Behr.


    История
    Бар был запатентован в 1897 и 1898 годах Буркхардом Бером, российско-швейцарским инженером, который разработал сам пистолет и 7мм патрон для него.
    Производство началось в 1900 году на заводах Sauer & Sohn. До 1907 года пистолет выпускали под патрон 7-мм Bär.
    В 1907 г. эта модель была снята с производства и заменена на модель под патрон .25 ACP, которая оставалась в производстве примерно до 1914 года.
    Оружие продавали за 42,50 фунтов стерлингов. 7мм патроны Бар продавались по цене 1,25 фунтов стерлингов за 100шт, согласно каталогу Альбрехта Кинда. В каталоге Адольфа Франка (ALFA) пистолет предлагался за 48 фунтов стерлингов.
    Пистолет был снят с производства после 1914 года, и никто не предлагал его к продаже к тому времени. Всего было выпущено очень мало Bärs; самый высокий из известных сохранившихся серийных номеров ниже 300.

    Детали дизайна

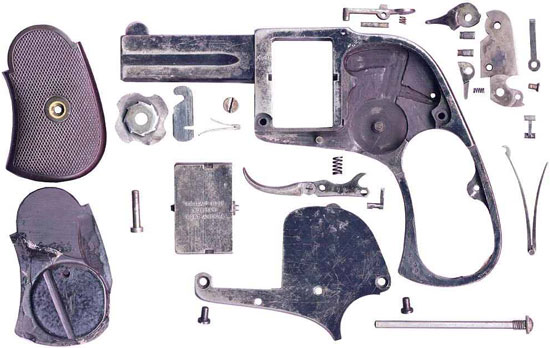

    Бар довольно простой пистолет двойного действия с компактным форм-фактором.

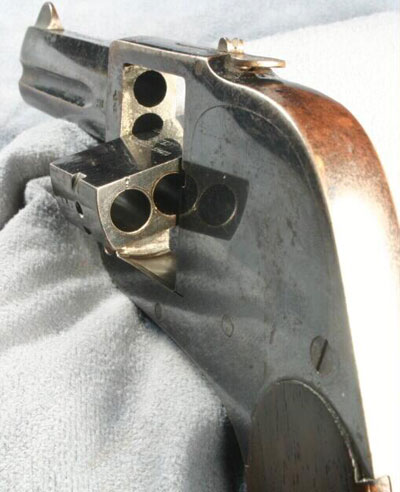

    Пистолет имеет два ствола и два вращающихся магазинных блока патронников, которые вмещали по два патрона каждый.
    Стрельба велась из каждого ствола по отдельности, начиная с верхнего. При нажатии примерно наполовину хода спускового крючка происходит выстрел из верхнего ствола, при полном нажатии - выстрел из нижнего ствола.
    Плоский блок патронников имел четыре попарно расположенных каморы под патроны. Фиксация блока патронников в оружии осуществлялась осью вращения, которую можно было вынуть из рамки вперед, а также защелкой, блокировавшей вращение блока. Защелка располагалась на верхней поверхности рамки оружия и выключалась вручную, нажатием на клавишу, после чего блок патронников можно было провернуть на 180 градусов для стрельбы из второй пары патронников.

    Для перезарядки «плоский барабан» снимался с пистолета, и стреляные гильзы удалялись шомполом.

    Последнее редактирование: 19 май 2020
    Ivan Drago, Horn, Криос и ещё 1-му нравится это.
  22. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Пистолет / револьвер Дардик Dardick модель 1100 и 1500 (США)


    Оружие, запатентованное американцем Дэвидом Дардиком (David Dardick) в 1954 году, являлось весьма оригинальной попыткой совместить в одном оружии достоинства пистолета и револьвера, создав оружие, имеющее минимальное количество подвижных частей, емкий магазин и использующее для перезарядки только мускульную энергию стрелка, подобно самовзводным револьверам.

    В основу его разработки лег новый тип патрона, названный изобретателем за свою оригинальную форму «tround», от английских слов triangle («треугольник») и round («круглый» или «патрон»). Этот патрон имел полимерную гильзу, в поперечном сечении имевшую форму равностороннего треугольника со скругленными сторонами и углами, с пулей, полностью утопленной в гильзе и латунным донцем с капсюльным гнездом сзади.

    1459006471.jpg 1459006506.jpg

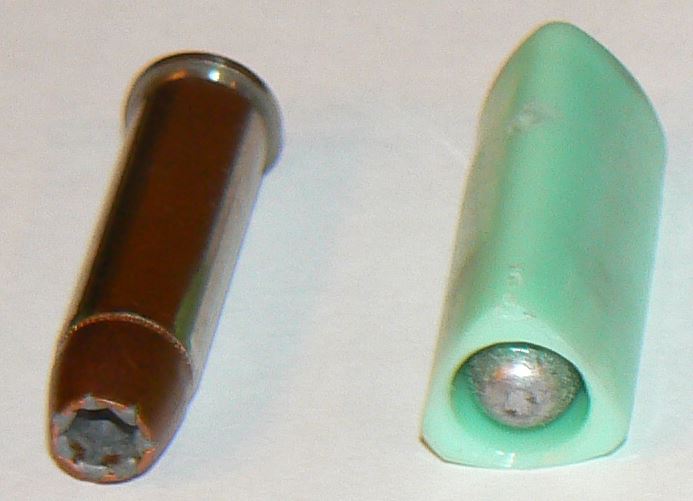

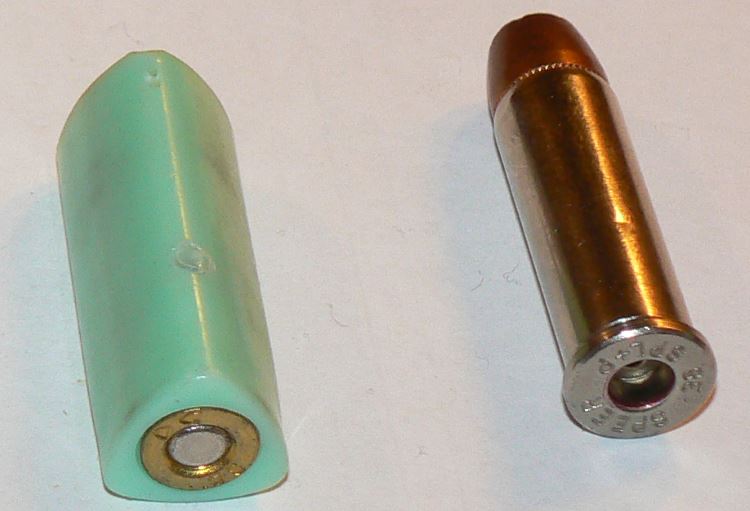

    Патрон "траунд" (Dardick tround) калибра .38 (9мм) системы Дардика в сравнении с традиционным револьверным патроном .38 Special

    Такая форма патрона обеспечивала как относительно компактное размещение боеприпасов в коробчатом магазине, так и простое перемещение патрона из магазина в треугольный паз во вращающемся барабане, обеспечивающем при повороте на 120 градусов последовательную подачу патронов от магазина на линию выстрела и затем в положение для выброса стреляной гильзы из оружия. В верхнем положении (напротив ствола) открытый вырез барабана перекрывался сверху рамкой оружия, образовывающей третью стенку треугольного в поперечном сечении патронника. Вращение барабана осуществлялось мускульной силой стрелка, при нажатии на спусковой крючок (при стрельбе самовзводом) или при ручном взведении открытого курка перед выстрелом.


    Нужно отметить, что система эта оказалась в целом неудачной – патроны-траунды с пластиковыми гильзами имели тенденцию трескаться под повышенным давлением пороховых газов, снаряжение магазина и особенно его разряжение были мешкотны, самостоятельное переснаряжение стреляных пластиковых гильз исключалось. Само оружие – пистолеты-револьверы Дардика имело весьма необычный и не слишком эстетичный вид, что в сочетании со сравнительно высокой ценой привело к тому, что производство пистолетов-револьверов Дардика было свернуто в 1962 году. Общее количество произведенных образцов двух моделей (15-зарядной «полноразмерной» модели 1500 и 11-зарядной компактной Модели 1100) по опубликованным данным составило всего порядка сотни штук. Анонсированная модель 2000 с 20-зарядным магазином вообще не выпускалась. Для пистолетов Модель 1500 предлагался также специальный комплект для переделки в карабин, имевший удлиненный до 40см ствол и неотъемный приклад.


    Что интересно, так это тот факт что, невзирая на провал в продаже пистолетов-револьверов Дардика, их создатель продолжил активно развивать свою концепцию оружия с открытым патронником и патронов-траундов с треугольной пластиковой гильзой. В 1960е и 1970е годы изобретатель пытался адаптировать эту концепцию под ручное автоматическое оружие (автоматическая винтовка H&R SPIW), под высокотемповые многоствольные пулеметы (система TRW HIVAP калибров 7.62мм и 12.7мм), и даже под скорострельные авиапушки.

    Невзирая на все старания, эта концепция нигде не прижилась, что, впрочем, не мешает и в настоящее время наследникам уже почившего в бозе создателя «траундов» пытаться развивать эту концепцию в рамках небольшой частной компании Open Chamber Systems LLC, принадлежащей детям Дардика.


    Пистолет-револьвер системы Дардика представляет собой оружие с ручной перезарядкой по типу револьвера, с курковым ударно-спусковым механизмом двойного действия (самовзводным). Барабан оружия скрыт в корпусе и имеет три открытых каморы. Перед каждым выстрелом барабан проворачивается на одну треть оборота. В пистолетной рукоятке оружия скрыт неотъемный коробчатый магазин емкостью 15 или 11 патронов. Наполнение магазина осуществляется через закрытое откидной шторкой окно на левой стороне рамки оружия. Патроны вставляются в магазин по одному, или из специальной обоймы. При вращении барабана пружина магазина подает верхний патрон в открытую камору, проходящую над магазином. При следующем шаге заряженная камора оказывается в верхнем положении, напротив ствола. При этом открытый сегмент каморы перекрывается верхней частью рамки оружия, тем самым замыкающей патронник. После выстрела при очередном повороте барабана стреляная гильза выбрасывается из оружия через окно, расположенное с правой стороны рамки.

    Револьвер-пистолет Дардика имел съемный ствол, устанавливаемый в рамку на резьбе, что позволяло при необходимости менять калибр оружия с базового (.38 – 9мм) на уменьшенный (.22 – 5.6мм). В малокалиберном варианте для стрельбы использовались обычные малокалиберные патроны .22LR, снаряжаемые в пластиковые адаптеры-траунды многоразового использования. Ударник оружия имел возможность переключения между центральным воспламенением (для патронов калибра .38) и кольцевым (для патронов калибра .22).

    Сами патроны типа tround в .38 калибре по баллистическим характеристикам были примерно аналогичны револьверным патронам .38 Special. Оружие Дардика моделей 1100 и 1500 отличалось размерами рукоятки и емкостью размещенного в ней магазина, а также длиной ствола.

    Ivan Drago, Slenderden, Криос и ещё 1-му нравится это.
  23. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр

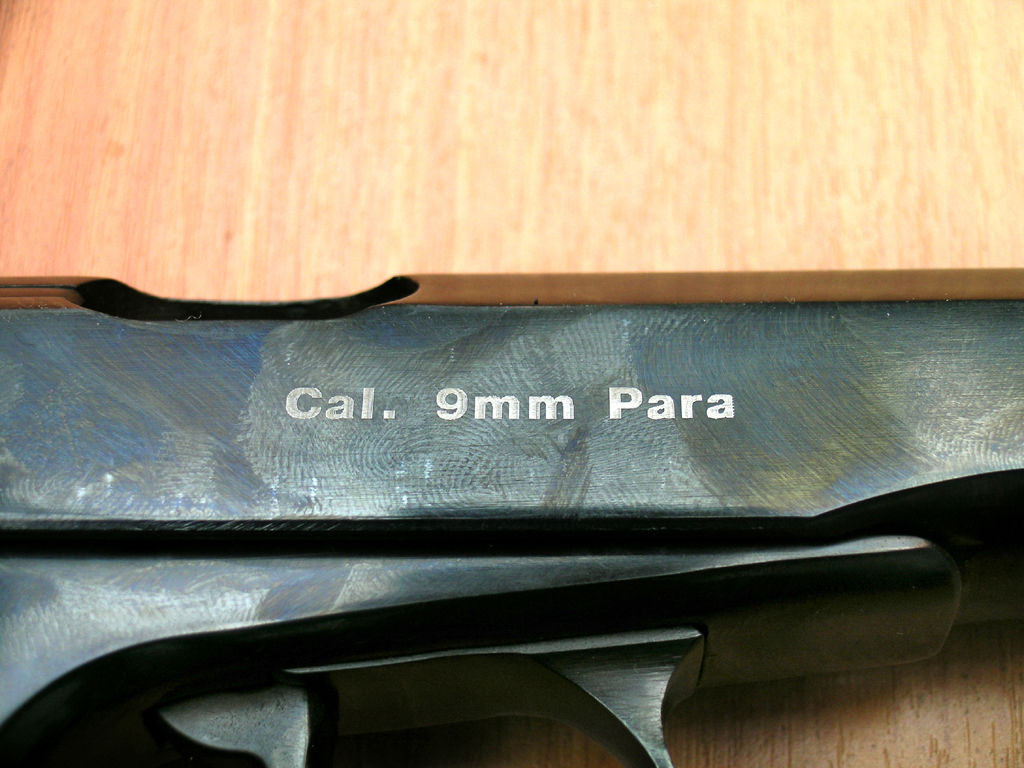

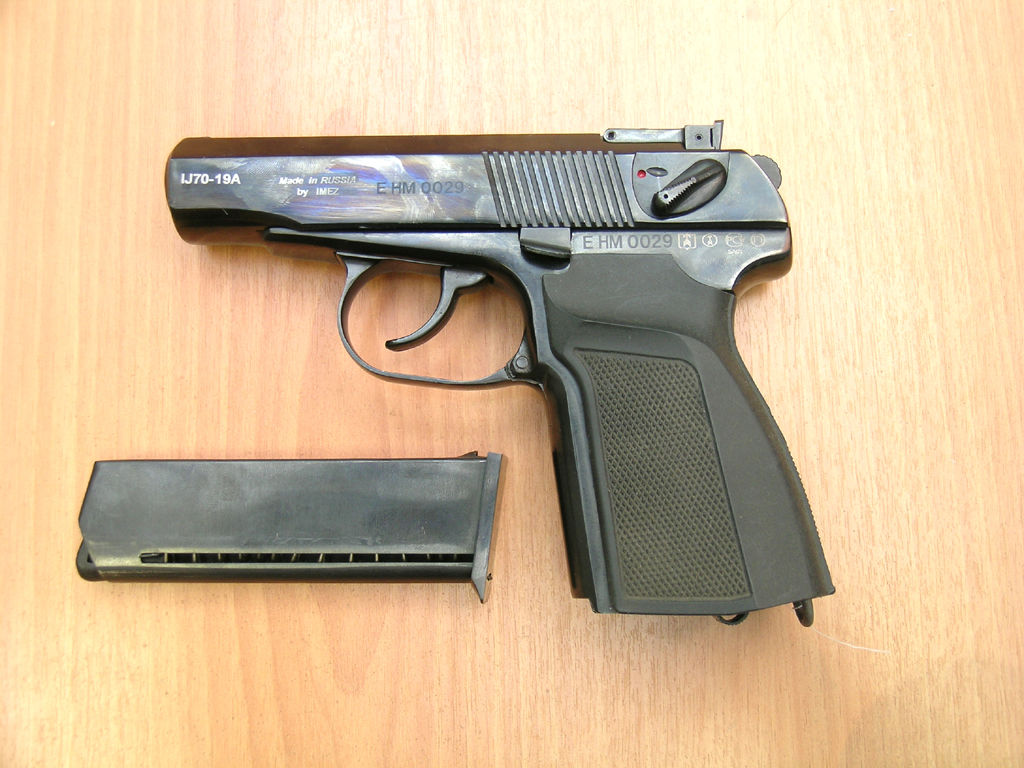

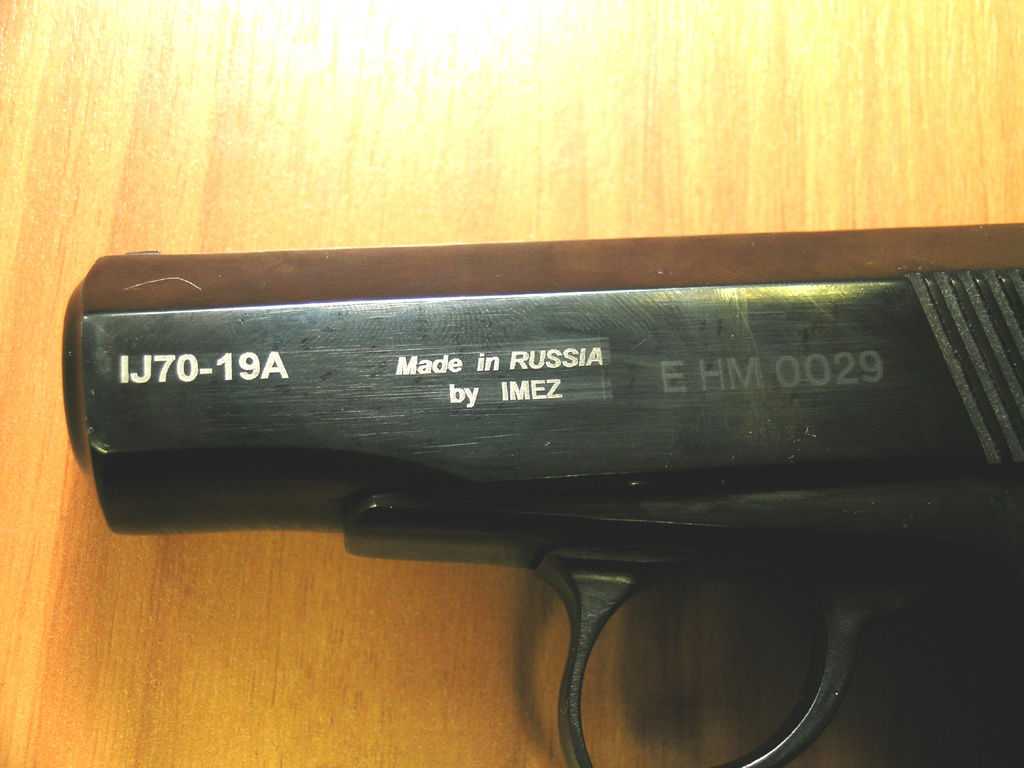

    Иж-70-19 - ПМ под патрон 9х19 Люгер.

    Оказывается были и такие! Опытную партию произвели на Ижмехе в 1994 году.

    Обращают на себя внимание увеличенный размер рукояти и более массивный затвор.

    Иж70-19 Para 1.jpg

    Иж70-19 Para 2.jpg

    2078289.jpg 2078293.jpg 2078291.jpg

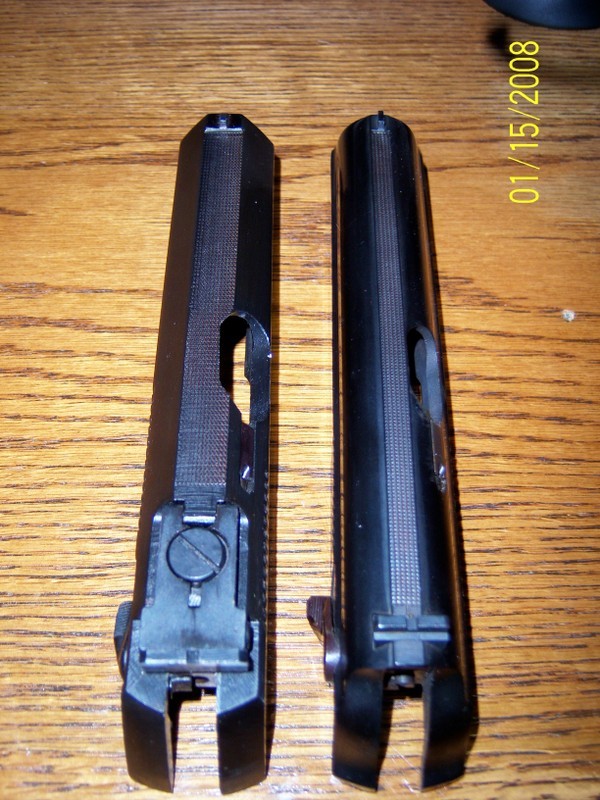

    Затвор Иж-70-19 в сравнении с затвором ПМ:

    2078303.jpg 2078305.jpg

    В силу того, что свободный затвор плохо сочетается с более мощным, по сравнению с 9х18, патроном 9х19 Люгер тема заглохла и в серию не пошла.

    По словам директора по направлению "B-West" ( фирма-импортер оружия из России), они отказалась от импорта в США ПМ 9х19 из-за "устрашающей" отдачи при выстреле и разрыве гильз при экстракции.

    Matros1919, Ivan Drago, Криос и ещё 1-му нравится это.
  24. Romych

    Romych Leutnant

    Сообщения:
    1.289
    Адрес:
    Київ
    Не то чтобы совсем малоизвестный, но интересная екзотика, которая даже на Венере побывала.:)
    [​IMG]

    [​IMG]


    tayfun_z, Ivan Drago, KVD-1976 и 2 другим нравится это.
  25. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Борхардт К93. Прародитель Люгера Р-08.
    Интересная машинка! Не получившая большого распространения. Считается, что всех модификаций К93 было выпущено не более 3000шт.
    Надо будет обязательно написать о нем! Тем более, что он имеет интересную историю!

    Ivan Drago и Криос нравится это.
  26. Yuber

    Yuber Hauptmann

    Сообщения:
    5.212
    Адрес:
    г.Днепр
    Пистолет Борхард К-93 (Borchardt C93 Pistol)

    Borchardt C93 PistolПредшественником знаменитого пистолета Luger P-08 «Парабеллум» был пистолет мало кому известного конструктора Хуго Борхарда, под названием Борхард К-93 (Borchardt pistol Сonstruction 1893).
    Хуго Борхард (Hugo Borchardt) родился 8 июня 1844 года в городе Магдебург, столице прусской провинции Саксония. В 1860 году он вместе с родителями эмигрировал в США и в 1875 году получил американское гражданство. В США Борхард вначале работал в механическом цехе оружейного предприятия Pioneer Breechloading Arms Co, затем мастером на производстве швейных машин в компании Singer Company, после чего попал на оружейное предприятие «Винчестер» (Winchester Repeating Arms Co), где получил свой первый патент.
    Этот патент под номером №153310 от 21 июля 1874 года описывал станок, предназначенный для формирования канавок для смазки на поверхности пуль. Работая в компании Winchester Борхард впервые увлекся конструированием огнестрельного оружия — револьвера. В это время Винчестер и Кольт начали переговоры о том, чтобы Кольт прекратил выпуск ружей Colt-Burgess со скобой Генри, а Винчестер в ответ на это не должен был изготавливать револьверы. Возможно это была одна из причин, почему револьвер Борхрада так и остался прототипом.

    В июне 1876 года Борхард оставил компанию Винчестера и занял должность начальника фабрики Sharps Rifle Co. 26 декабря 1876 года он получил свой очередной патент на конструкцию бескурковой винтовки (патент США №185721). Вскоре винтовки под названием Шарпс-Борхард М1878 (Sharps-Borchardt Model 1878) поступили в продажу в различных версиях: охотничья винтовка, спортивная винтовка, карабин. Окрыленный успехом Борхард принялся за разработку еще одной винтовки, но финансовые проблемы компании Шарпс не позволили завершить работу над ее конструкцией. В 1882 году Борхард вынужден был вернуться в Европу.

    Работа на оружейных предприятиях США не прошли для Борхарда даром. Многие исследователи считают, что именно работа на заводе Winchester и знакомство с конструкцией шарнирного механизма запирания затвора винтовок со скобой Генри, натолкнуло Борхарда на мысль о создании самозарядного пистолета с подобным механизмом запирания. К слову сказать, кривошипно-шатунный механизм запирания впервые в пистолете применили Горацио Смит и Дэниель Вессон, начав выпуск пистолета Вулканик.

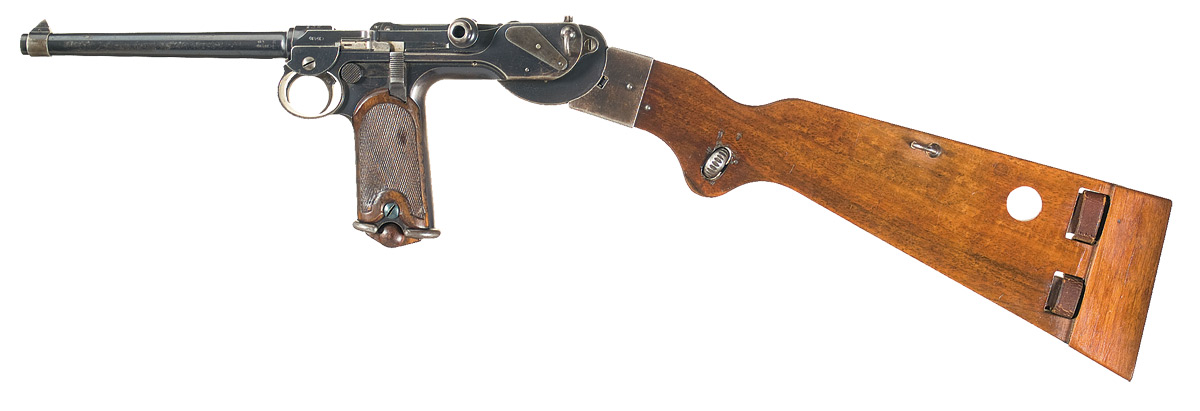

    borchardt1.jpg borchardt2.jpg
    Borchardt Model 1893 Semi Automatic Pistol

    После переезда в Европу Борхард вскоре занял должность директора небольшого оружейного завода в Будапеште — Fegyver es Gépgyár. В конце 19 века Австро-Венгрия стала чуть ли не центром развития короткоствольного оружия. В это время многие оружейники занимались усовершенствованием магазинных пистолетов и разработкой самозарядного оружия. Борхард познакомился с Густавом Биттнером, автором Bittner repeating pistol, Карлом Сальватором и Георгом фон Дормусом, разработчиками Salvator Dormus Semiautomatic Pistol, Йозефом Лауманом и братьями Шёнбергерами создателями Schonberger-Laumann Semiauto Pistol, Фердинандом Манлихером конструктором пистолета Mannlicher M1894 и многими другими.
    Знакомство с конструкцией первого успешного пулемета американца Хайрема Стивенса Максима, вероятно, так же повлияло на Борхарда. Ведь это было первое самозарядное оружие, запирание затвора которого использует кривошипно-шатунный механизм.

    В 1892 году Хуго Борхард переезжает в Берлин и становится ведущим конструктором огнестрельного оружия в оружейной фирме Людвига Леве — Ludwig Loewe & Co. С 1892 по 1913 год Борхард получил не менее 29 немецких патентов, защищающих различные изобретения в области огнестрельного оружия и связанных с ним механизмов. Очевидно, Борхард был плодовитым и универсальным изобретателем. Исследователи отмечают, что еще около 10 других патентов на его имя относятся к изобретениям, связанным с конструкцией станков, газового отопительного оборудования и систем газового освещения. Борхард некоторое время владел и управлял фирмой, занимающейся коммерческим продвижением своих изобретений, связанных с газовым отоплением и освещением.

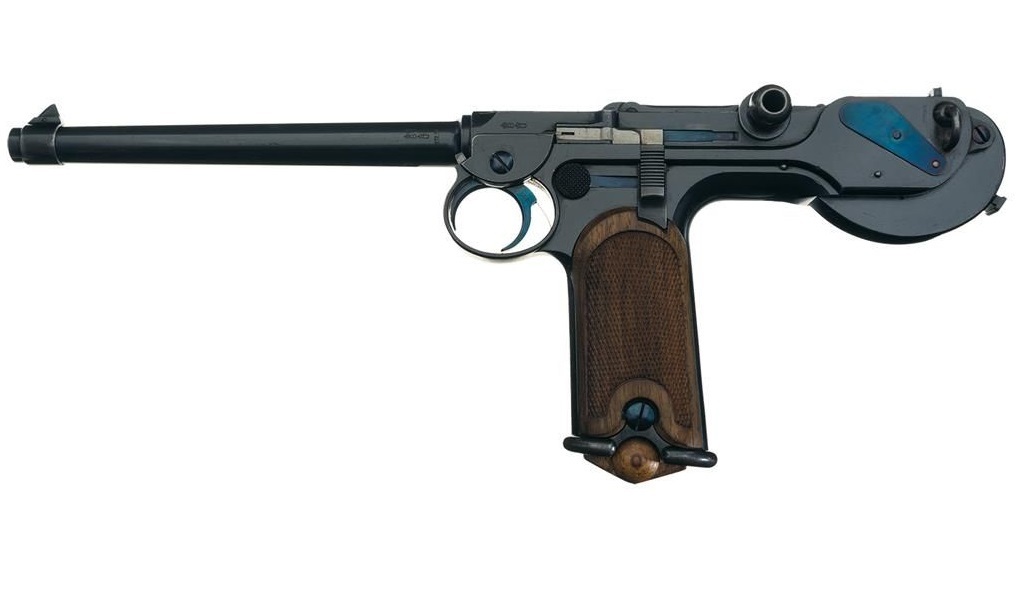

    BorchardtC93-74.jpg BorchardtC93-4.1.jpg

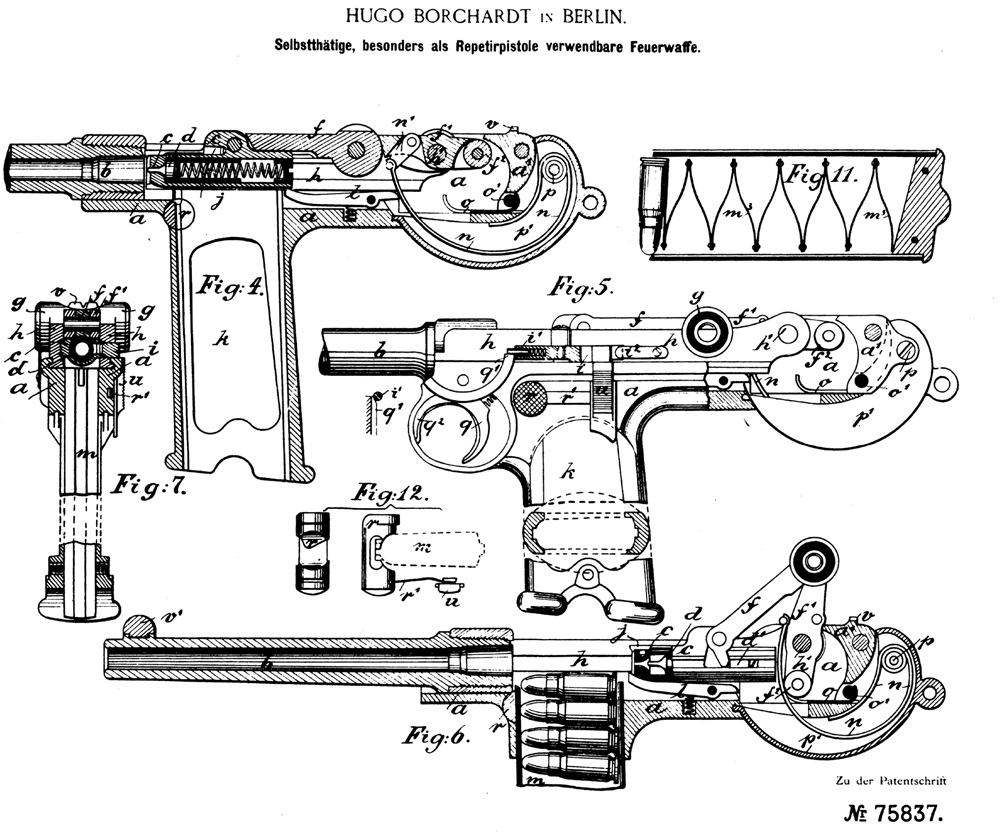

    Patent Borchardt C93 Pistol

    Однако пожалуй самым великим изобретением Хуго Борхарда является разработка одного из первых коммерчески успешных пистолетов в мире — пистолета Borchardt C93. Немецкий патент на конструкцию этого пистолета под номером №75837 был получен Борхардом 9 сентября 1893 года. Заводы Людвига Леве вскоре приступили к выпуску пистолетов с названием пистолет Борхарда конструкции 1893 года (Borchardt pistol Сonstruction 1893).

    Помимо Германского патента Хуго Борхард получил патенты на свой пистолет в Австро-Венгрии 11 сентября 1893 года (№49411 и №81626), в Швейцарии 16 сентября 1893 года (№ 7296), в Бельгии 18 сентября 1893 года (№106460), в Норвегии 19 сентября 1893 года (№3324), во Франции 21 сентября 1893 года (№232975), в Италии 25 сентября 1893 года (№285); в Испании 29 сентября 1893 (№15014), в Англии 6 октября 1893 года (№18774).

    Заявку на получение американского патента Борхард подал 21 октября 1893 года и 10 ноября 1896 года он получил патент под номером №571260. Описательная часть патента начинается словами: «Да будет известно, что я, Хуго Борхард, гражданин Соединенных Штатов, в настоящее время проживающий в Берлине, в Королевстве Пруссии, Германской империи, изобрел некоторые новые и полезные улучшения для магазинных пистолетов, работающих за счет отдачи и иного огнестрельного оружия».

    Borchardt C93 Pistol

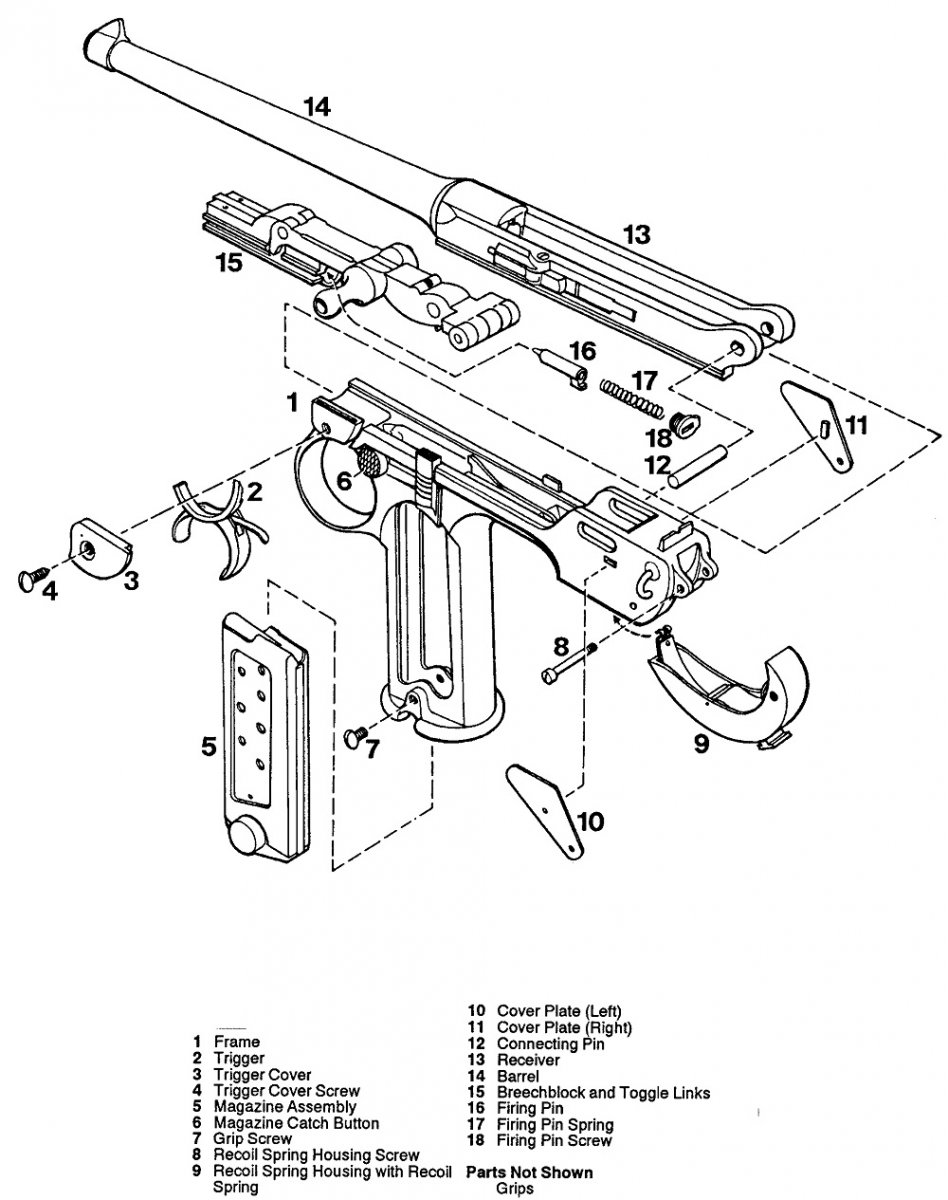

    Пистолет Борхарда конструктивно состоит из: рамки (1), спускового крючка (2), крышки спускового крючка с винтом (3,4), магазина (5), кнопки магазина (6), щечек рукоятки и винтов их крепления (7), кожуха с возвратной пружиной и винтом (8,9), левой и правой крышками оси фиксации шарнира (10,11), оси фиксации шарнира (12), затворной коробки (13), ствола (14), затвора (15), ударника с пружиной и винтом (16,17,18).
    Borchardt Construktion 1893 Pistol
    Принцип работы автоматики пистолета Борхарда основан на использовании энергии отдачи при коротком ходе ствола. Запирание затвора осуществляется, так же как и в винтовках Винчестера или пулемете Максима с помощью рычагов кривошипно-шатунного механизма. Когда шарнирно соединенные рычаги, подпирающие затвор, выстраиваются в горизонтальное положение и находятся в нижней «мертвой точке» затвор надежно запирает канал ствола. Ручное управление затвором возможно с помощью рукоятки, сделанной с левой стороны шарнирного соединения рычагов затвора.

    Borchardt C93 Pistol

    В момент выстрела пороховые газы воздействуют не только на пулю, но и на донную часть гильзы. За счет полученной энергии ствол, затворная коробка вместе с затвором по направляющим рамки пистолета отходят назад. Пройдя небольшое расстояние, ролики установленные на конце заднего рычага затвора упираются в наклонную заднюю часть рамки пистолета. Скользя по наклонной части рамки, ролики опускаются вниз, приподнимая шарнирное соединение между передним и задним рычагами затвора, и выводят их из «мертвой точки». После выхода из «мертвой точки» рычаги затвора продолжают движение за счет оставшегося импульса отдачи, при этом затвор извлекает гильзу из патронника.

    При движении затвора назад, нижние выступы переднего рычага затвора взводят ударник, сжимая боевую пружину. В крайнем заднем положении на рычаги затвора, через специальную серьгу, начинает воздействовать возвратная пружина. Под действием возвратной пружины затвор устремляется вперед, захватывая из магазина и досылая в патронник очередной патрон. При этом ударник фиксируется шепталом и становится на боевой взвод. В крайнем переднем положении затвор запирается, так как рычаги затвора выстраиваются в горизонтальное положение и занимают положение в нижней "мертвой точке". Пистолет готов к следующему выстрелу. Возвратная пружина пистолета имеет сложную форму и изготовлена из двух металлических полос. Возвратная пружина размещена в задней части рамки в специальном кожухе. Именно благодаря такому положению возвратной пружины пистолет получился громоздкий и удлиненный в задней части.

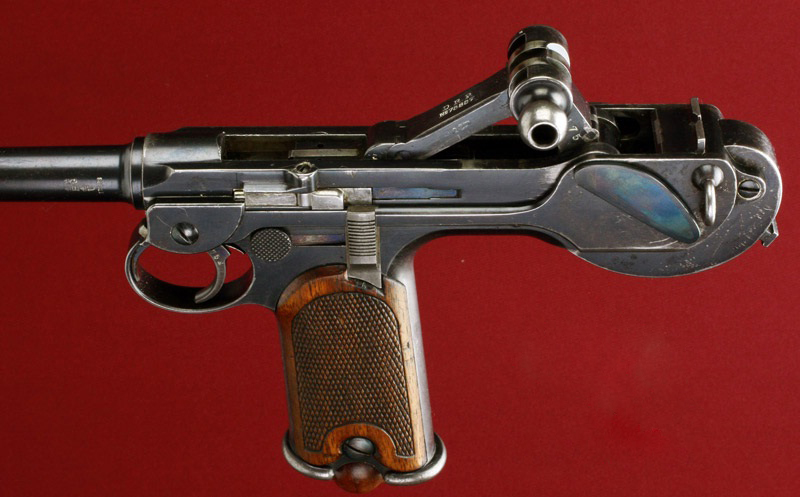

    В пистолете Борхард К-93 нет затворной задержки. После израсходования всех патронов, затвор возвращается в крайнее переднее положение. В оружии нет индикатора наличия патрона в патроннике или устройства сигнализирующего о взведенном положении ударника. Конструктор спроектировал оружие таким образом, что его центр тяжести расположен над рукояткой.

    Borchardt Construktion 1893 Pistol

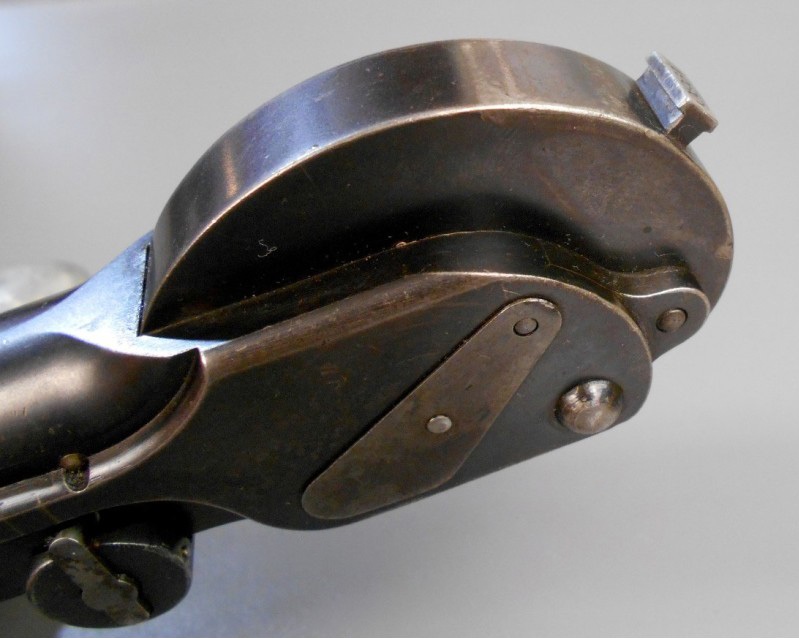

    Вероятно именно попыткой сбалансировать вес пистолета объясняется ассиметричное расположение спусковой скобы пистолета и соответственно спускового крючка. Такое их расположение делает затруднительным использование оружия левой рукой, как в случае ранения владельца пистолета в правую руку, так и просто стрелком-левшой.

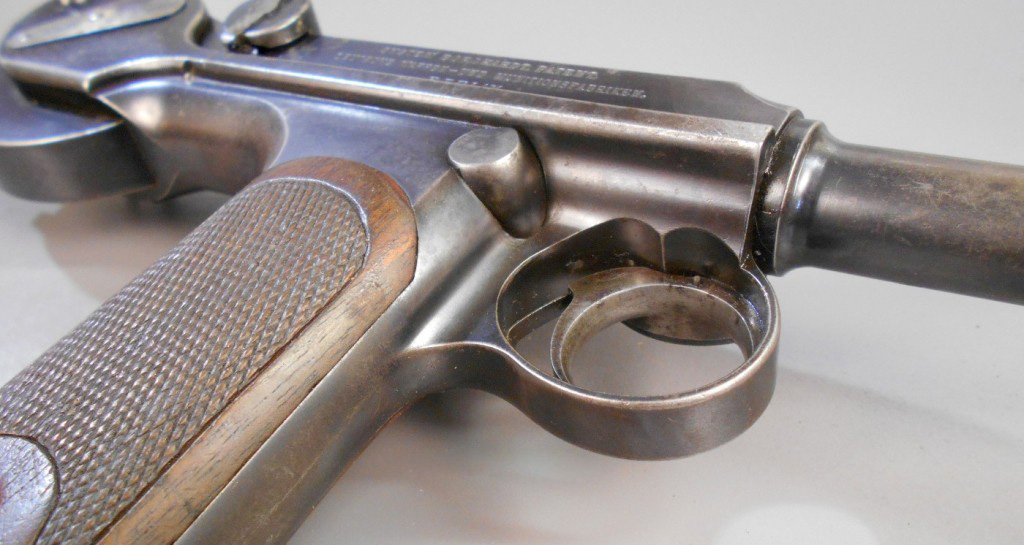

    Ударно-спусковой механизм пистолета Борхард К-93 ударникового типа. Одним из основных задач конструкторов, ранних самозарядных пистолетов, было решение проблемы с разобщением ударного и спускового механизмов оружия после каждого выстрела. Пистолет не должен был производить следующий выстрел до тех пор, пока стрелок не отпустит спусковой крючок и вновь не нажмет на него. Хуго Борхард настолько гениально решил эту проблему, что практически все устройство ударно-спускового механизма было впоследствии использовано в пистолетах Люгер — «Парабеллум».

    BorchardtC93-103.1 (1).jpg
    Borchardt Construktion 1893 Pistol

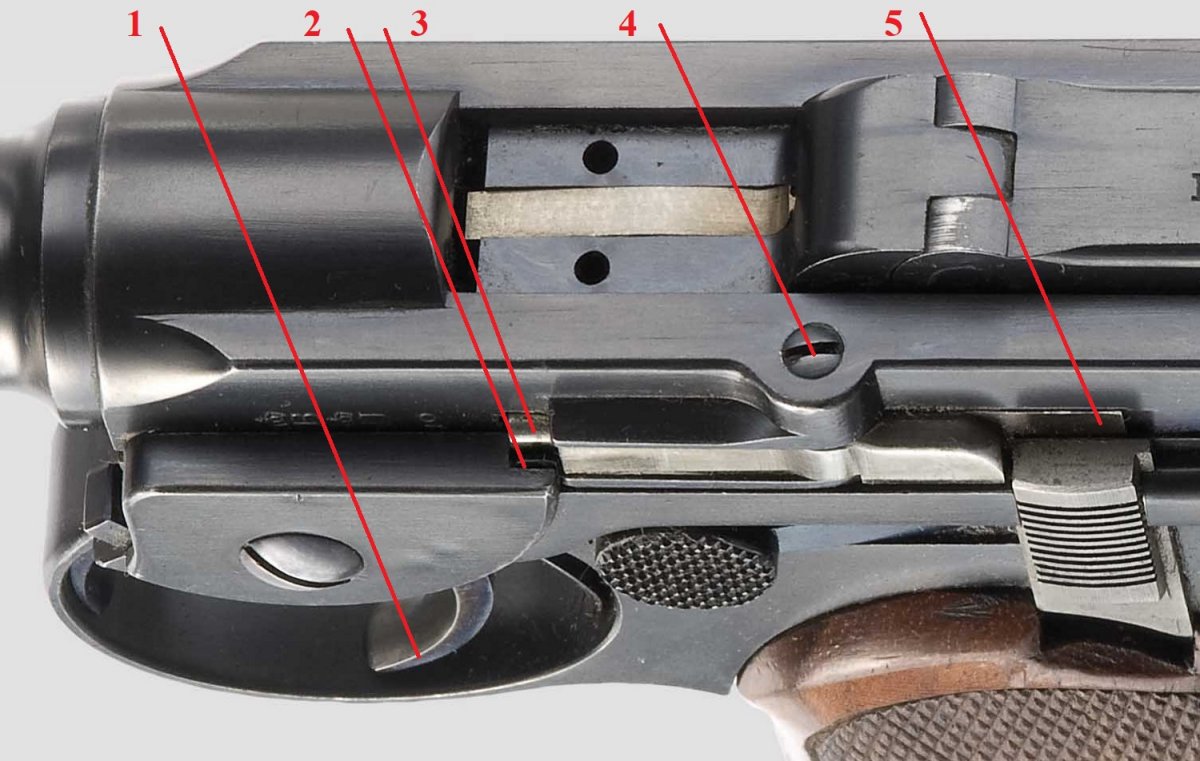

    При нажатии на спусковой крючок (1), его верхний наклонный выступ (2) поднимается вверх и давит на боковую часть подпружиненного стержня разобщителя (3). В результате на своей оси (4) поворачивается спусковой рычаг (5) и ударник срывается с шептала — происходит выстрел. Во время выстрела затворная коробка совершает короткий ход назад и разобщитель, так же отходя назад, разъединяется с верхним выступом спускового крючка. Если стрелок не отпустит спусковой крючок, то в момент когда затворная коробка вернется в крайнее переднее положение, разобщитель передней частью упрется в верхний выступ спускового крючка. При этом разобщитель, сжимая свою пружину, войдет в полость спускового рычага. После того, как стрелок отпустит спусковой крючок, его верхний выступ (2) опустится вниз. Под действием пружины разобщитель выйдет из полости спускового рычага и займет крайнее переднее положение. Последующее нажатие на спусковой крючок, вновь приведет к нажатию верхним выступом спускового крючка на боковую поверхность разобщителя, повороту на оси спускового рычага, срыву ударника с боевого взвода и очередному выстрелу.

    В отличии от своих потенциальных конкурентов пистолета Маузер К-96 или пистолета Манлихер М1894 у пистолета Борхард патроны размещены в съемном коробчатом магазине. Такое техническое решение вскоре станет применяться почти на всех самозарядных пистолетах. В отличии от неотъемных магазинов ранних пистолетов, съемные коробчатые магазины позволяли быстрее заряжать оружие и в случае поломки без проблем менять магазин. Согласно графической части патента магазин пистолета Борхарда состоял из корпуса, нижней части и подавателя с пружиной. Причем пружина подавателя изготовлена из плоских изогнутых пластин, соединенных между собой с помощью заклепок. Именно такие пружины устанавливали в магазины прототипов и ранних пистолетов Борхард К-93.

    Borchardt Model 1893 Semi Automatic Pistol

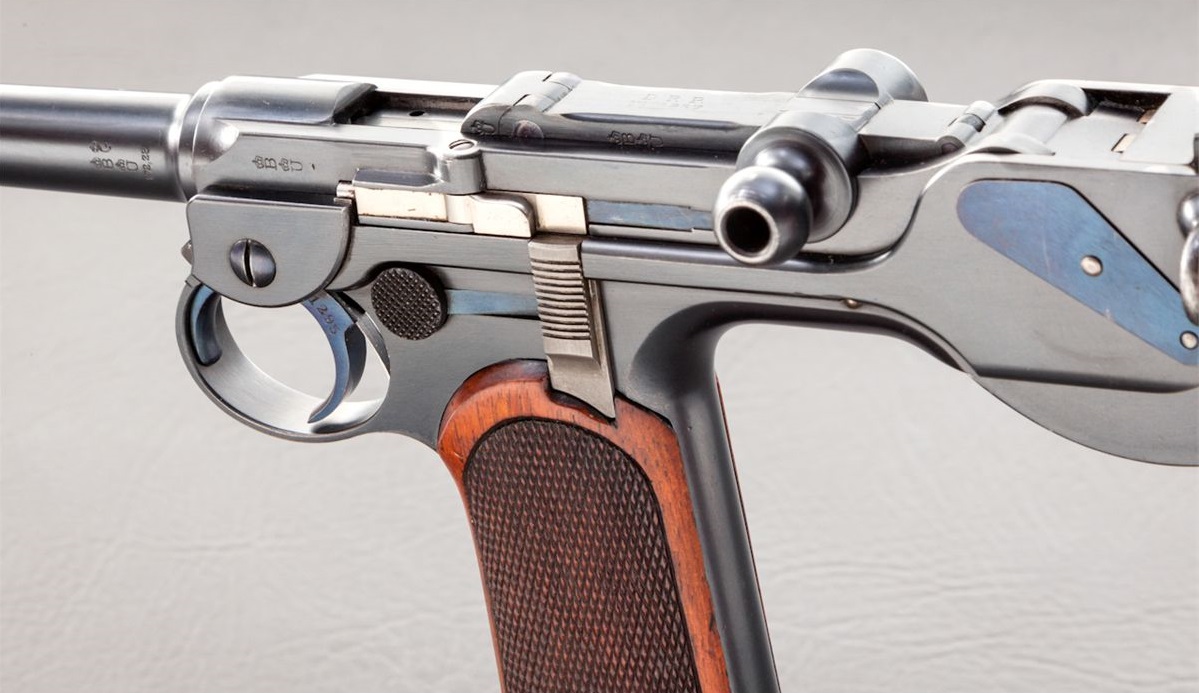

    Еще одним удачным техническим решением Борхарда было размещение кнопки фиксации магазина с левой стороны рамки за спусковым крючком. Кнопка удобна для управления большим пальцем правой руки и такое ее расположение позже было заимствовано не только Люгером, но и многими другими оружейниками.

    Borchardt C93 Pistol

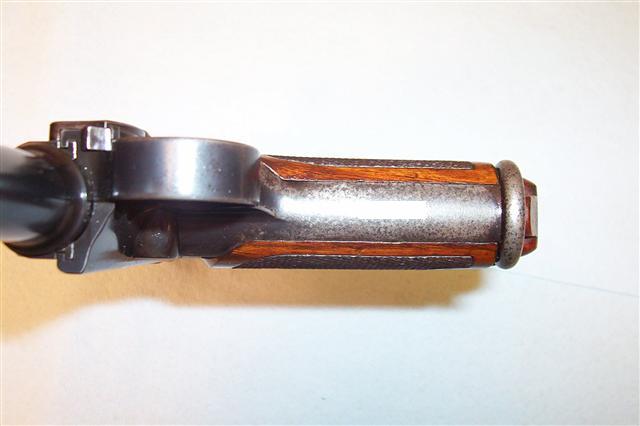

    Кнопка фиксации магазина проходит сквозь рамку. Для того чтобы она не проворачивалась вокруг оси, кнопку в сечении делали овальной формы или более сложной конфигурации.

    Предохранитель пистолета Borchardt C93 представляет собой перемещающуюся в пазе с левой стороны рамки пистолета кнопку. Такая конструкция предохранителя именуется Schiebesicherung — сдвижной или ползунковый предохранитель. В верхнем положении кнопки (положение на предохранителе) происходит блокировка перемещения затворной коробки по направляющим и блокировка спускового рычага с шепталом. Кнопка предохранителя подпружинена одной пластинчатой пружиной с кнопкой фиксации магазина.

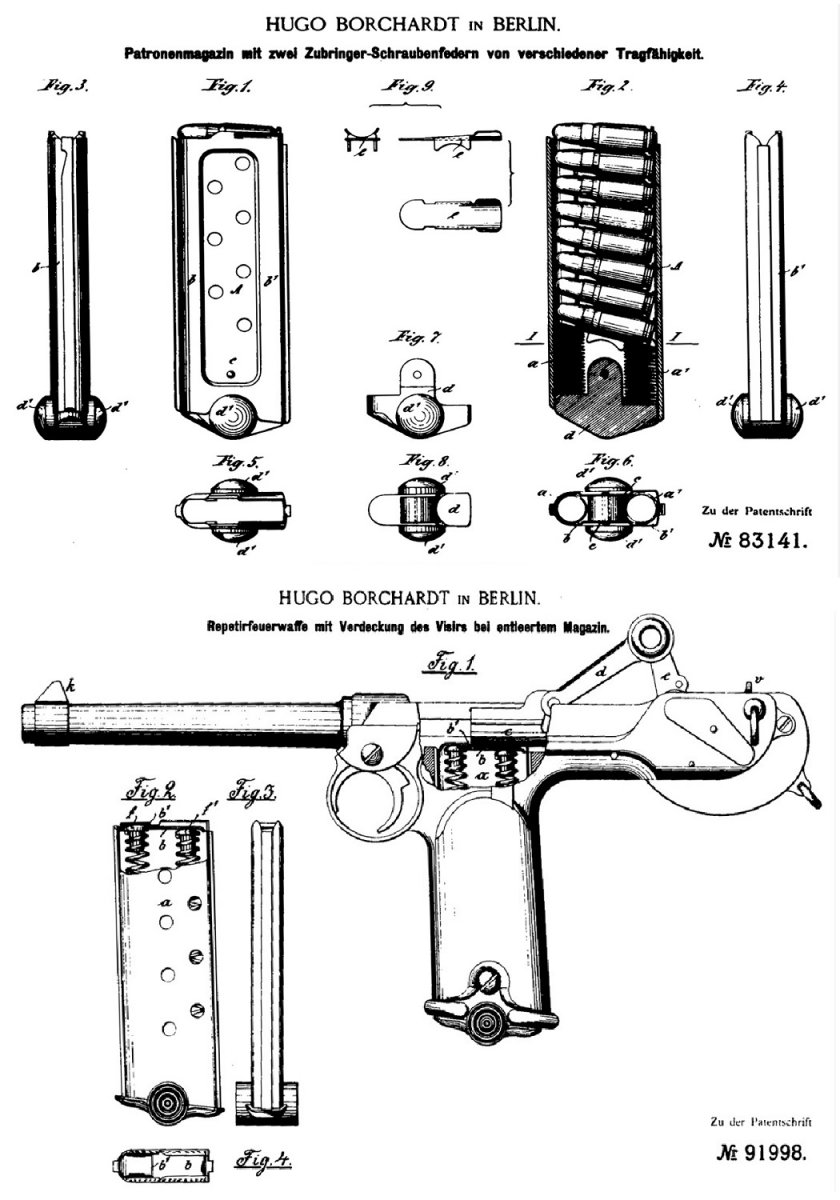

    Borchardt DRP 83141 of 10 March 1895 and DRP 91998 of 10 October 1896
    Позже Борхард, стремясь упростить изготовление оружия, вносит изменение в конструкцию магазина. Вначале он получает патент в Германии №83141 от 10 марта 1895 года на новую конструкцию магазина, затем следует дополняющий патент под номером №91998 от 10 октября 1896 года. Согласно этих патентов в магазине, вместо пластинчатой клепаной пружины, должны быть размещены две винтовые цилиндрические пружины подавателя. Причем длины и усилия передней и задней пружин, для равномерной подачи патронов, были различны.

    Borchardt Model 1893 Semi Automatic Pistol

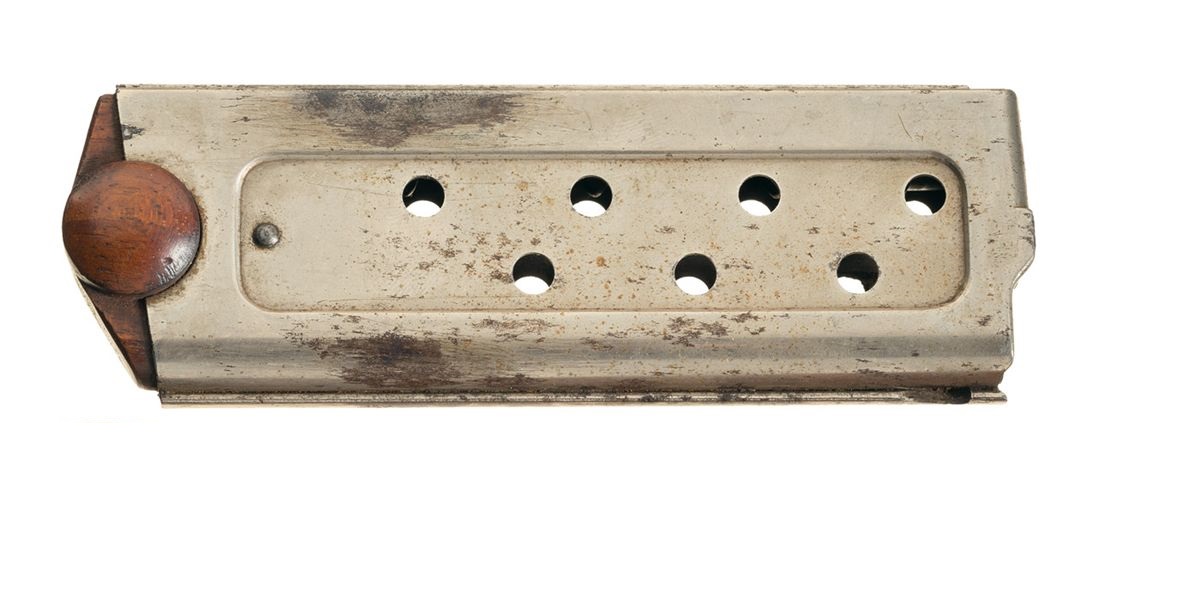

    Именно такие магазины стали устанавливать на пистолеты более позднего промышленного изготовления. В нижней части магазина по бокам были сделаны полукруглые выступы, которые облегчали извлечение магазина из рукоятки пистолета. Емкость магазина 8 патронов.

    cartridges 7.65 mm Borchardt

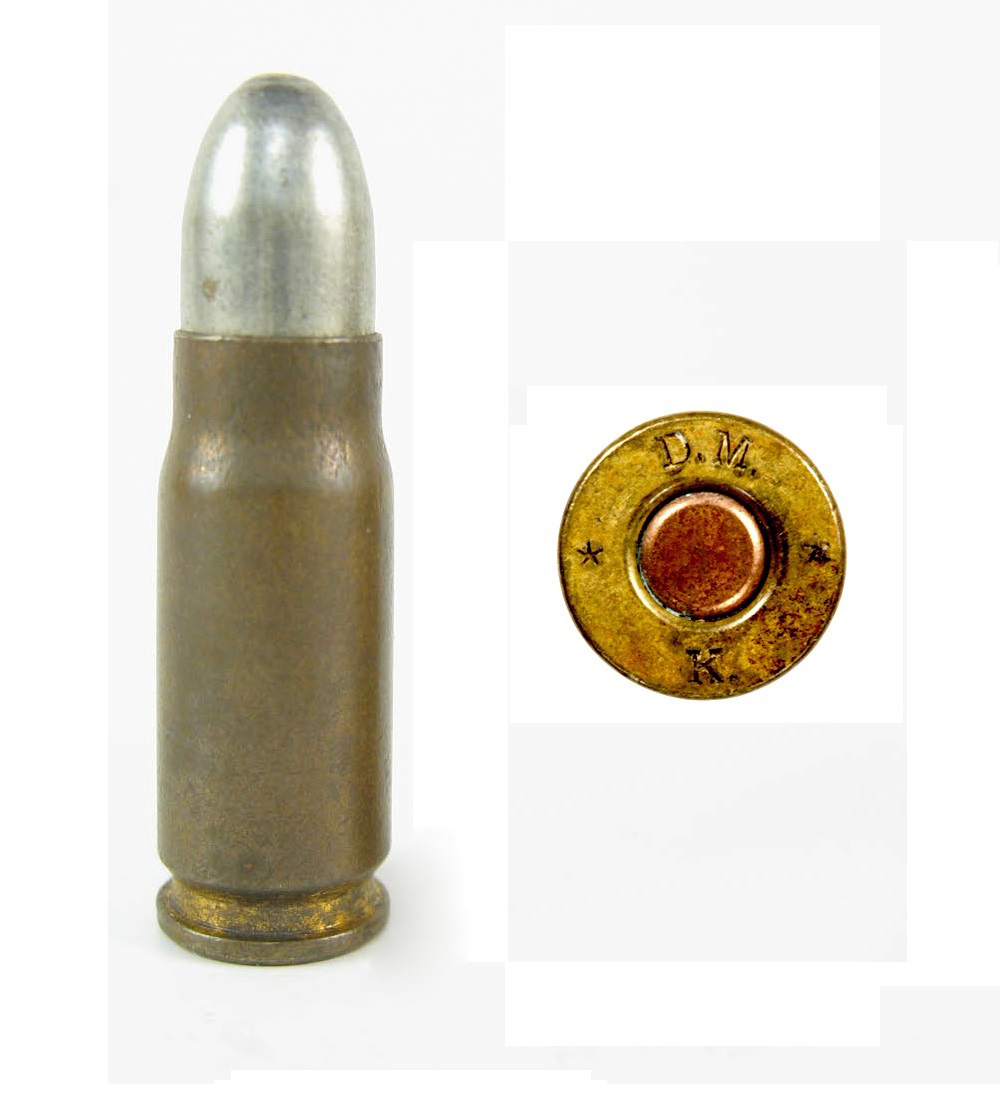

    Специально для пистолета был разработан патрон, получивший название 7,65 mm Borchardt. Позже на основе этого боеприпаса был разработан патрон 7,63 Mauser. Во время судебных разбирательств о правах на конструкцию оружия, Георг Люгерг, аргументируя свои права на пистолет «Парабеллум», утверждал, что именно он является разработчиком патрона 7,65 mm Borchardt. Последующие успешные работы Люгера по созданию патронов 7,65 mm Parabellum и 9 mm Parabellum, в какой-то мере, подтверждают эти заявления.

    Прицельные приспособления пистолета состоят из треугольной мушки, расположенной в верхней части ствола и целика. Целик размещен в верхней задней части рамки пистолета. Целики пистолетов раннего периода выпуска имели возможность регулировки. У позднего серийного оружия целики неподвижные.

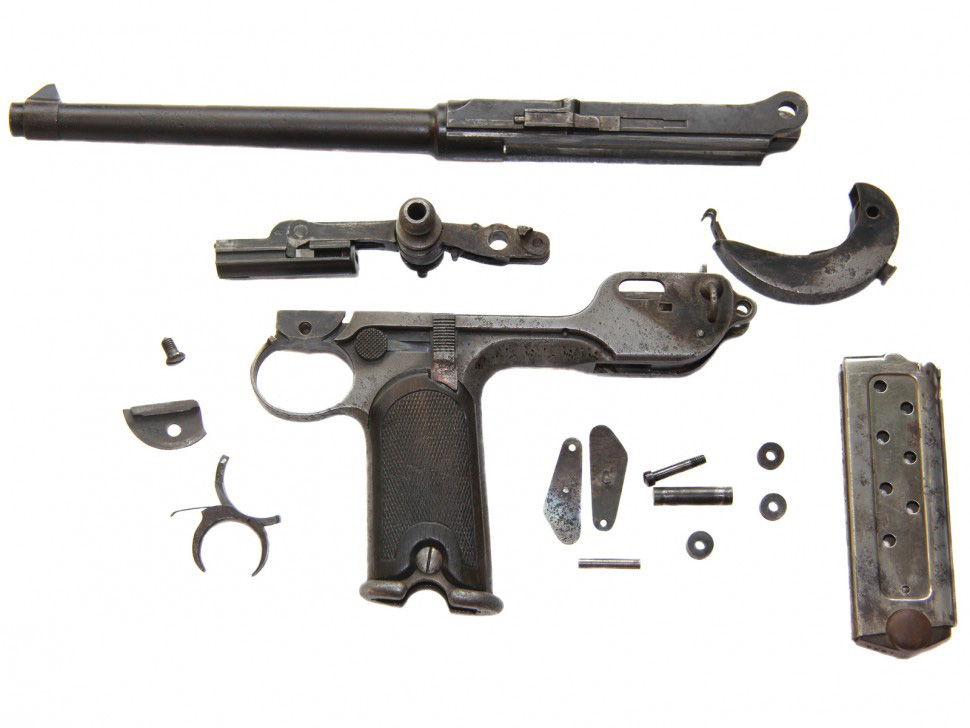

    Patent Borchardt C93 disassembled Pistol

    Масса пистолета Borchardt Model 1893 Semi Automatic Pistol без патронов и с не пристегнутым прикладом — 1270 гр., длина оружия без приклада 352 мм, толщина пистолета 47 мм, высота 137 мм. Стволы пистолетов серийного выпуска имеют длину 190 мм. У ранних пистолетов длина ствола 154 мм. Канал ствола имеет четыре правонаклонных нареза.

    BorchardtC93-19.jpg BorchardtC93-20.jpg

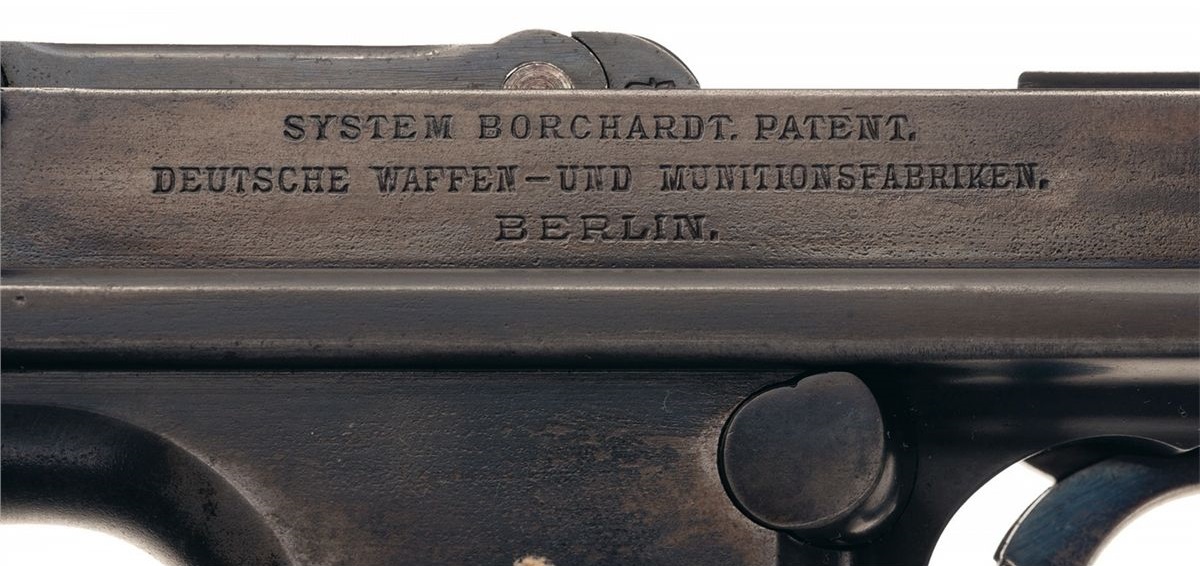

    Пистолеты Борхард серийного производства, изготовленные на завод DWM, на правой стороне затворной коробки имеют маркировку в виде текста в три строки «SYSTEM BORCHARDT. PATENT. / DEUTSCHE WAFFEN-UND MUNITIONSFABRIKEN. / BERLIN».

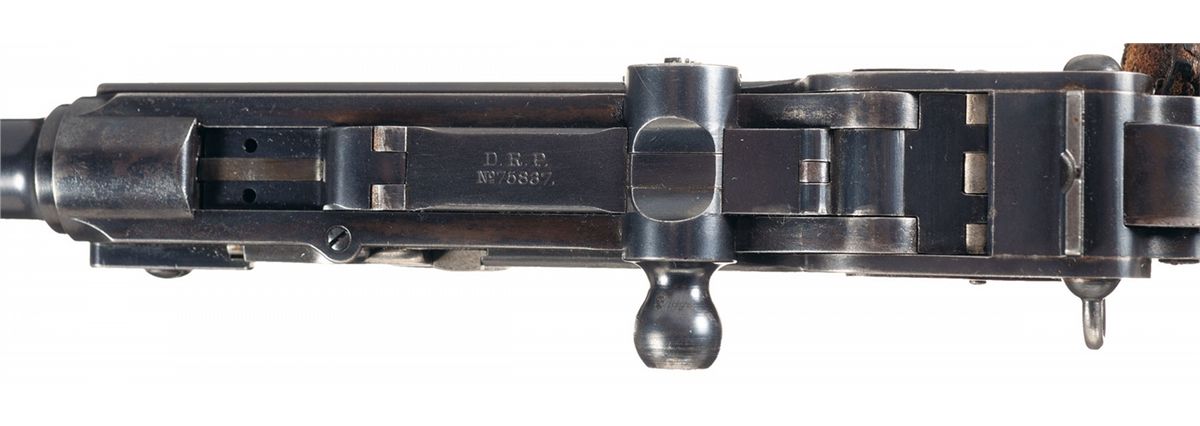

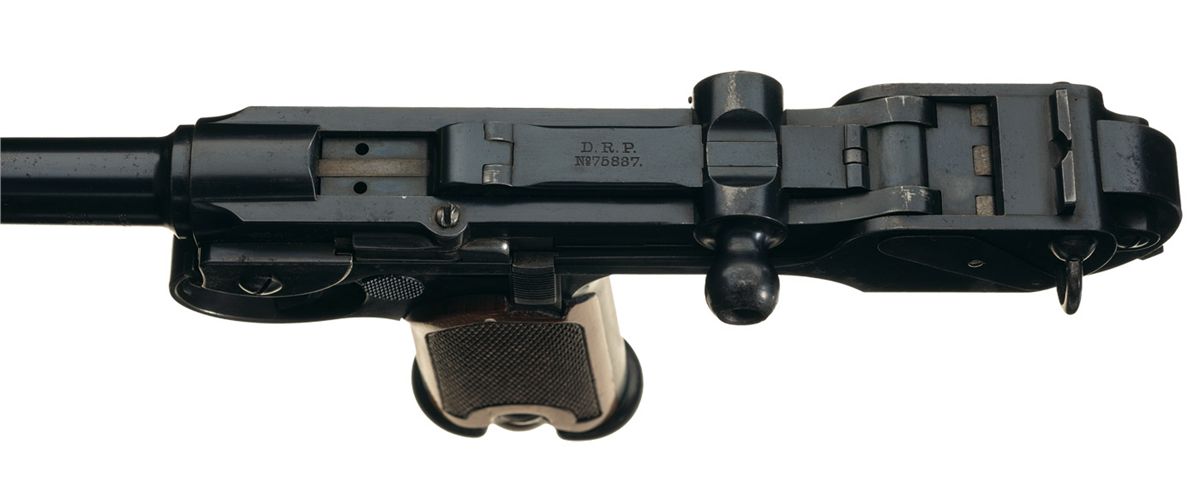

    В верхней части переднего рычага затвора нанесена маркировка указывающая на номер Германского патента Борхарда «D.R.P. / № 75837».

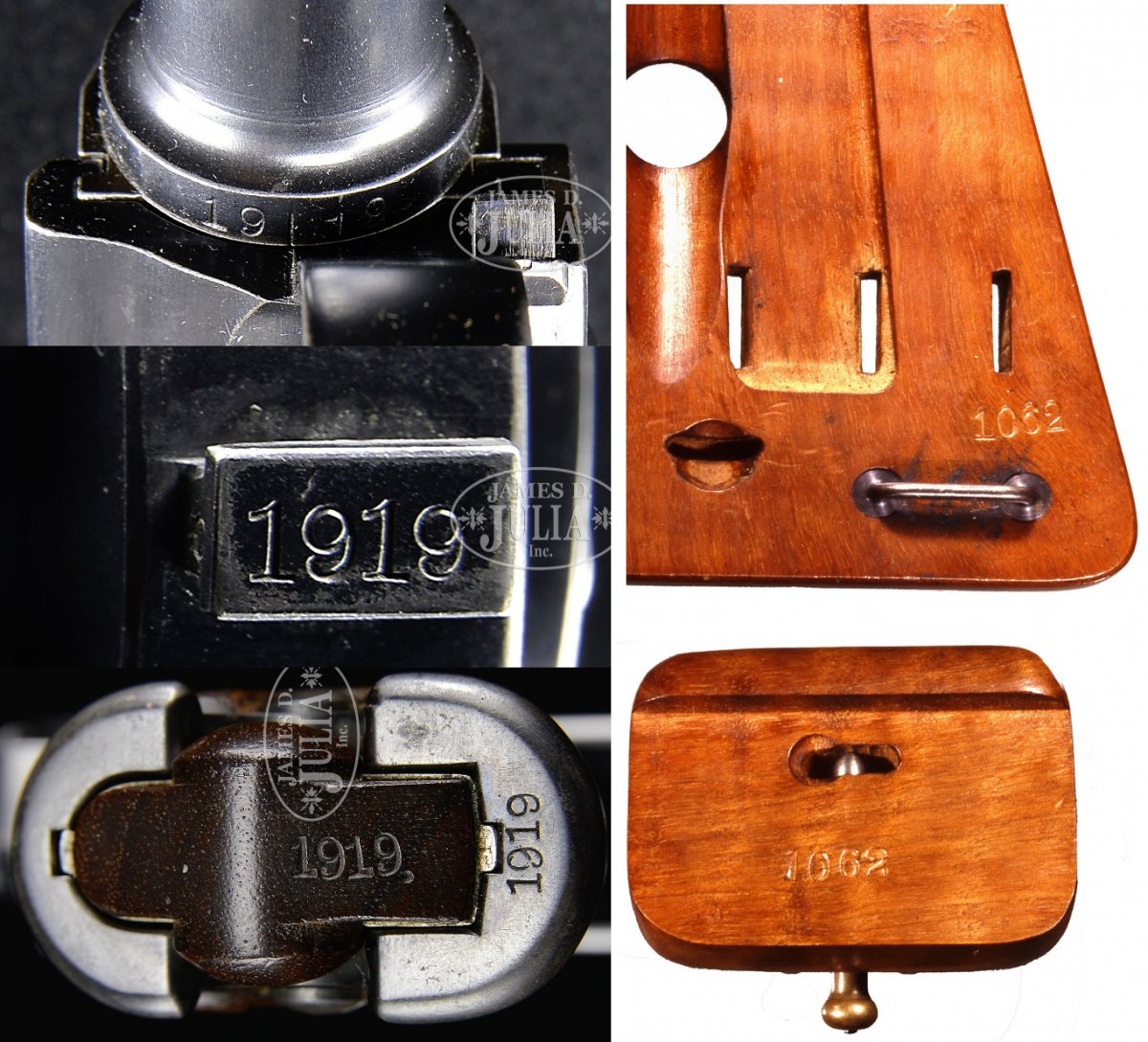

    Серийные номера обычно наносили на следующие части оружия: в нижней части ствола у места крепления к затворной коробке, в нижней части рукоятки, в нижней части магазина, на Т-образном выступе кожуха возвратной пружины. Кроме того серийные номера наносили на прикладах у скобы для ремня и шкатулках для хранения запасных частей, входящих в комплект пистолетов, изготовленных на предприятии Loewe.

    BorchardtC93-97.jpg BorchardtC93-63.jpg

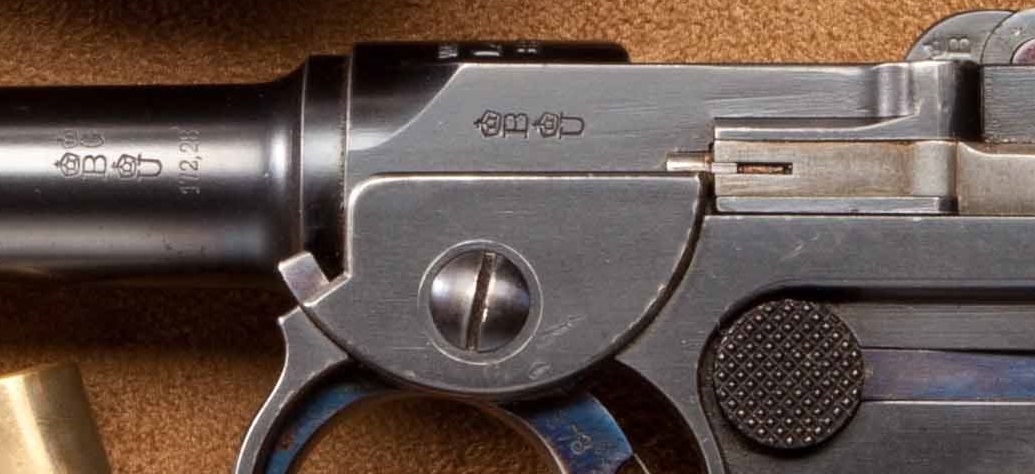

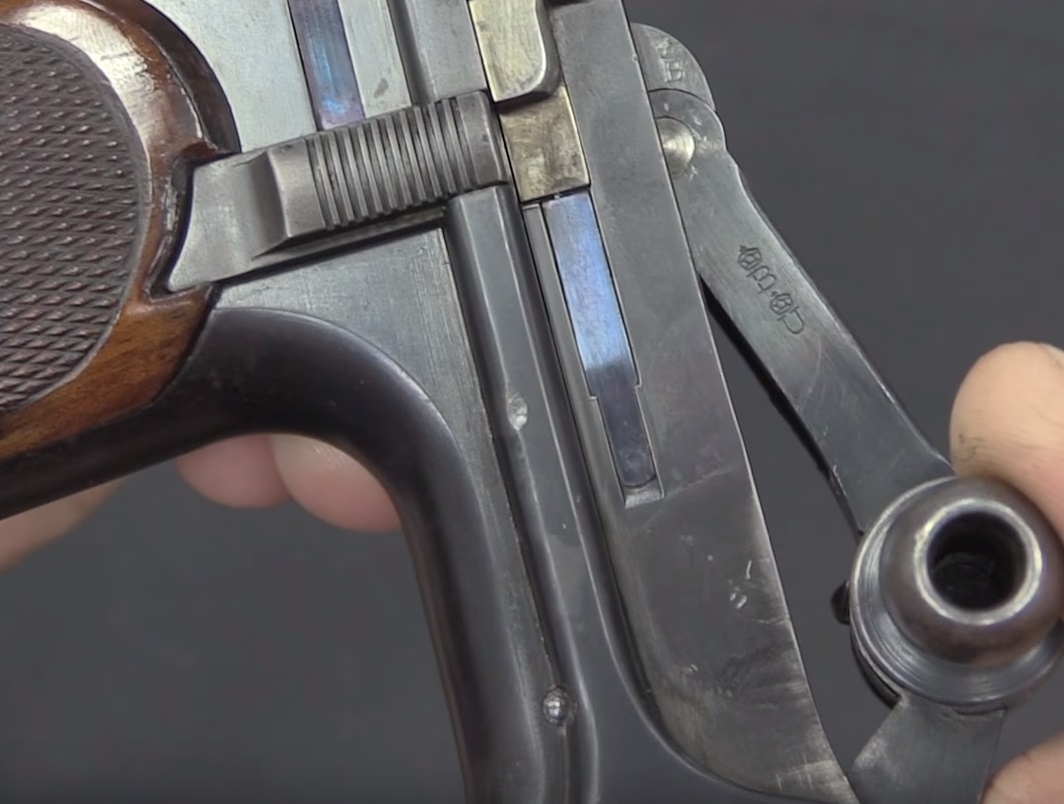

    С левой стороны ствола и левой стороны затворной коробки нанесены приемные клейма в виде букв «B» и «U» под короной.
    Такие же приемные клейма нанесены на левой стороне переднего рычага затвора.

    BorchardtC93-24.jpg BorchardtC93-25.jpg borchardt20.jpg BorchardtC93-42.jpg

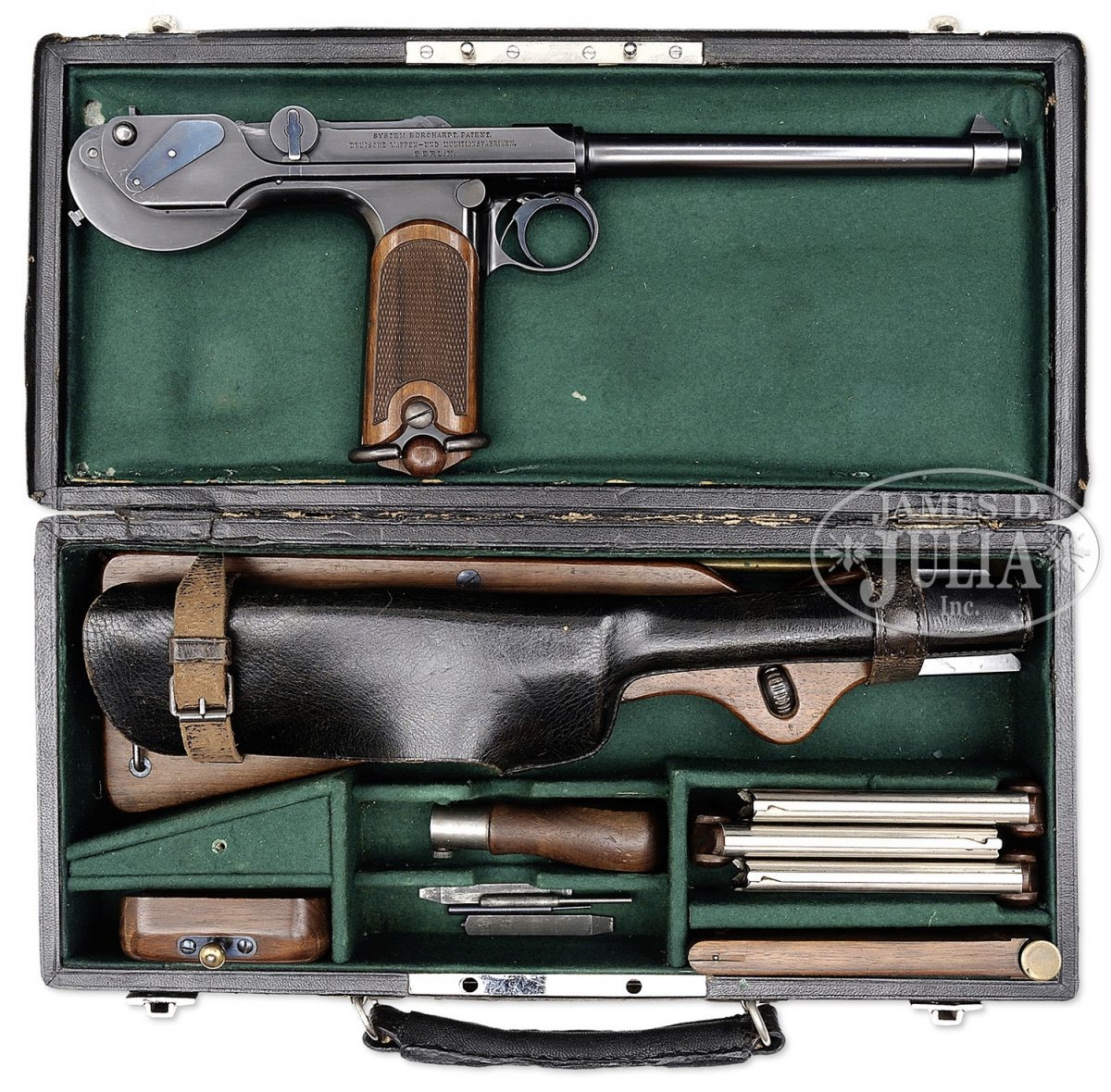

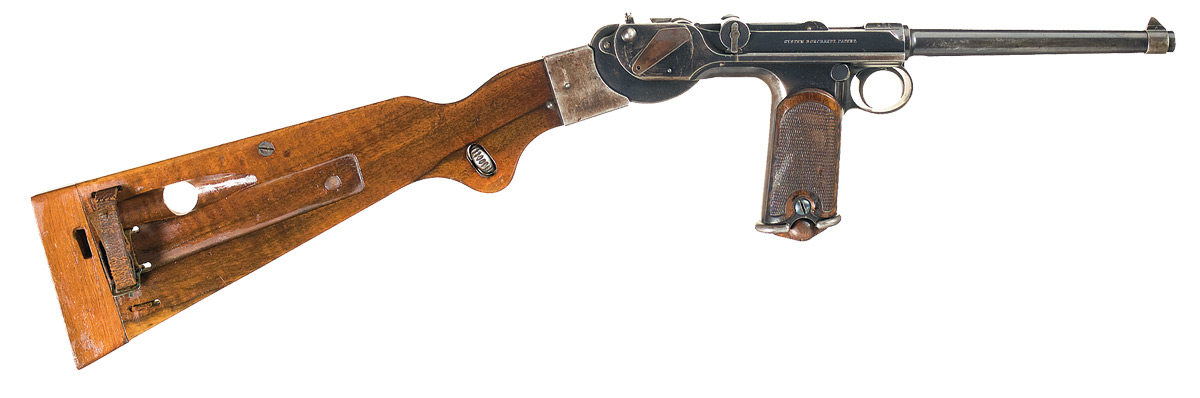

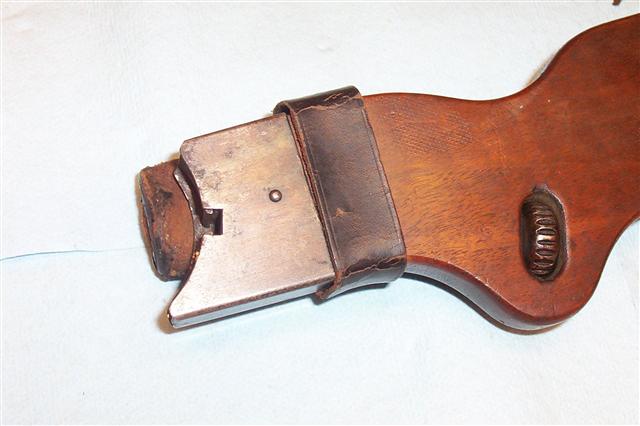

    Borchardt C93 Pistol with the walnut stock/leather holster

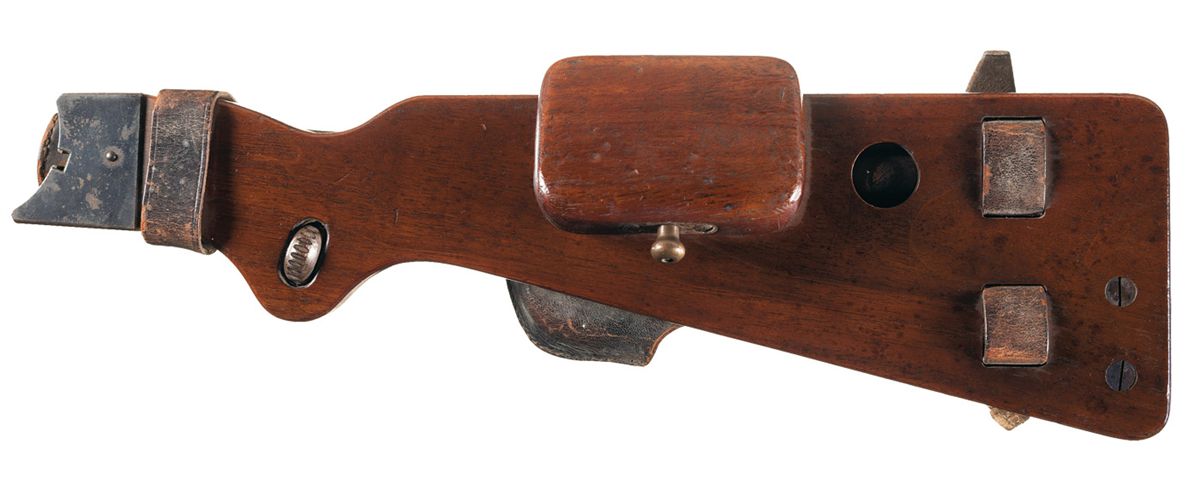

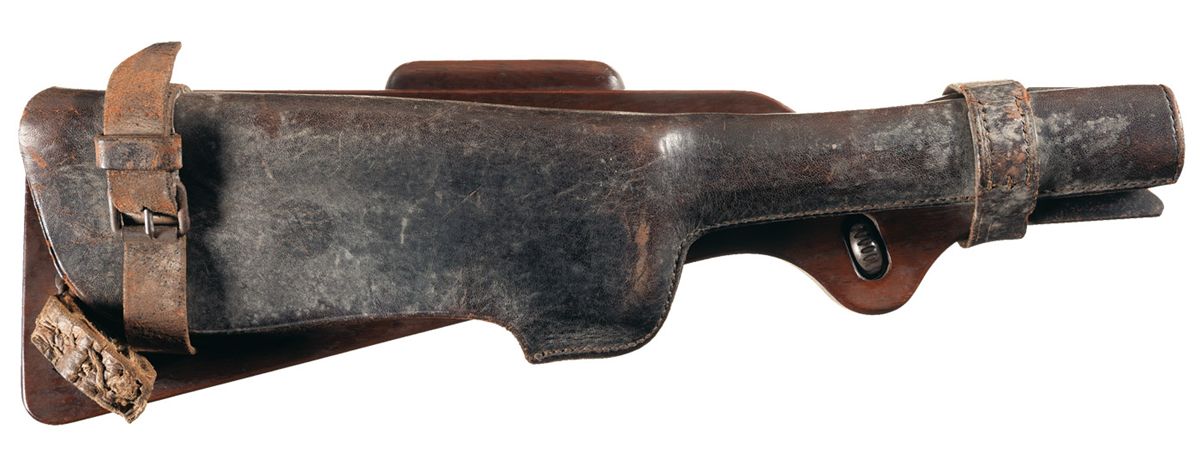

    Пистолет Борхард К-93 обычно комплектовался плоским деревянным прикладом, на правой стороне которого была закреплена кожаная кобура.
    Кобура закреплена на прикладе с помощью двух ремней. На специальной скобе на левой стороне приклада могла быть закреплена шкатулка для хранения запасных частей.
    Съемный приклад-кобура крепится к оружию с помощью Т-образного выступа, расположенного на кожухе возвратной пружины.
    Для крепления в передней части приклада, в металлических наконечниках сделаны пазы. Фиксация приклада осуществляется с помощью поджимной гайки, рифленые грани которой выступают из отверстия в прикладе.

    BorchardtC93-45.jpg BorchardtC93-46.jpg

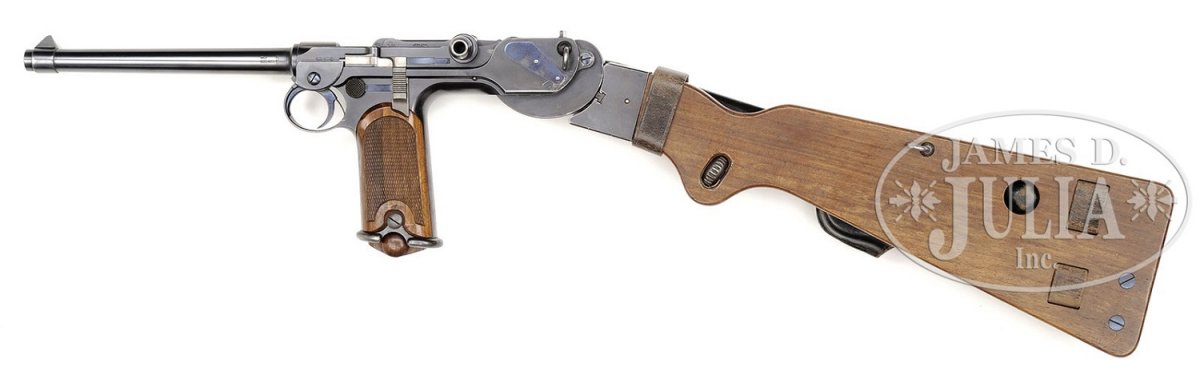

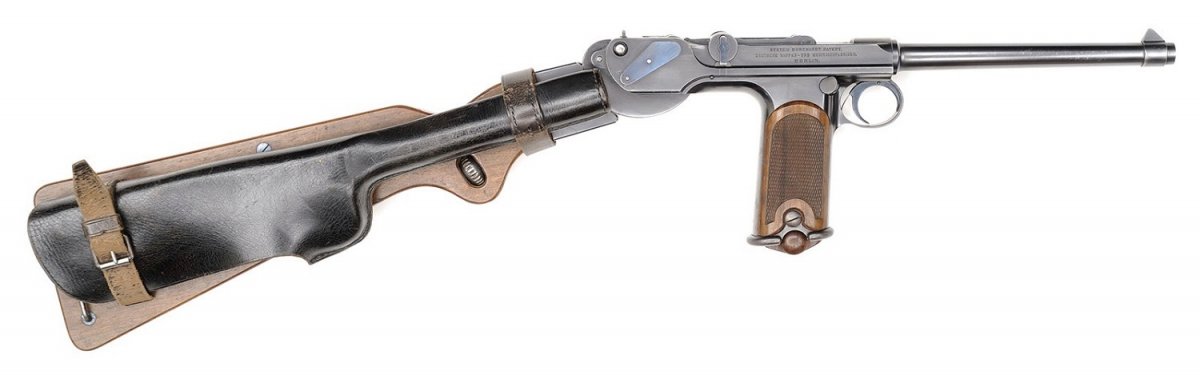

    Пистолет Borchardt К-93 вместе с прикладом имеет длину 680 мм и превращается в небольшой карабин. Пистолет имеет отличную скорострельность – 72 выстрела в минуту. Патрон 7,65 мм Borchardt позволяет придать 5,5 граммовой пуле начальную скорость 420 м/с.

    В рекламных брошюрах начала 20 века указывалось, что на дистанции в 500 метров пуля, выпущенная из пистолета Борхард, внедряется в еловую доску на глубину от 50 до 60 мм. Благодаря высокой скорости пули и достаточной длине ствола, пистолет имеет очень неплохую кучность.

    BorchardtC93-12.jpg BorchardtC93-2.jpg

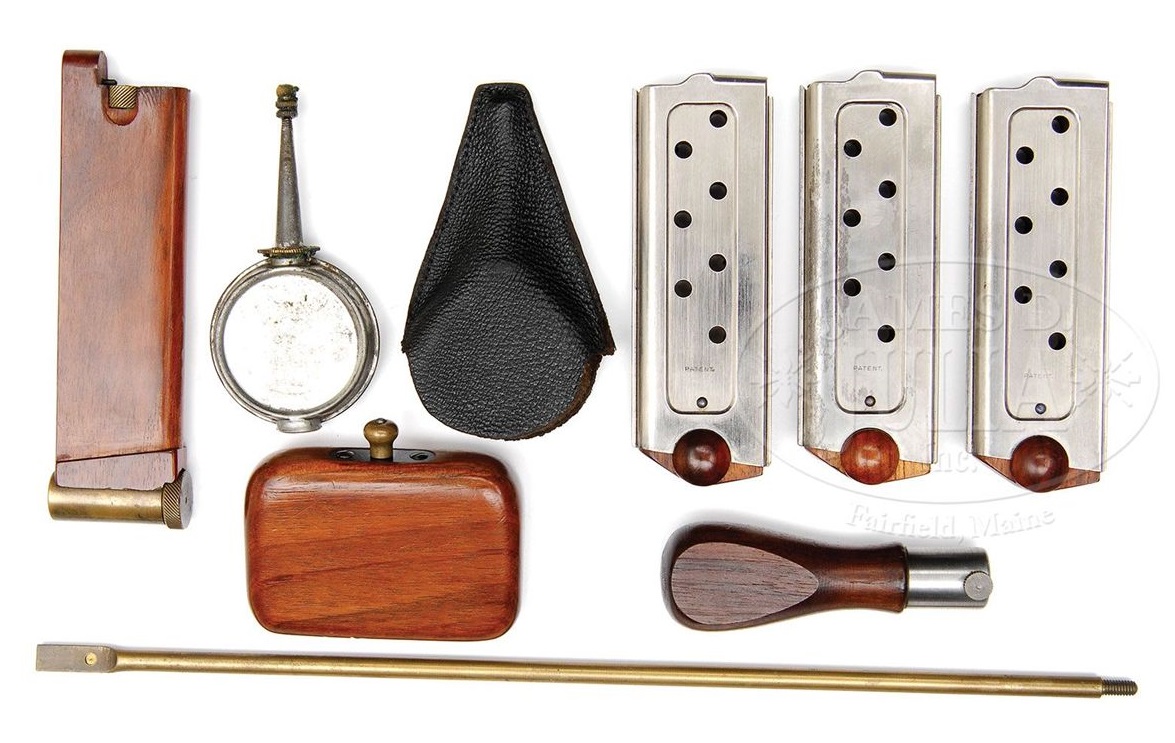

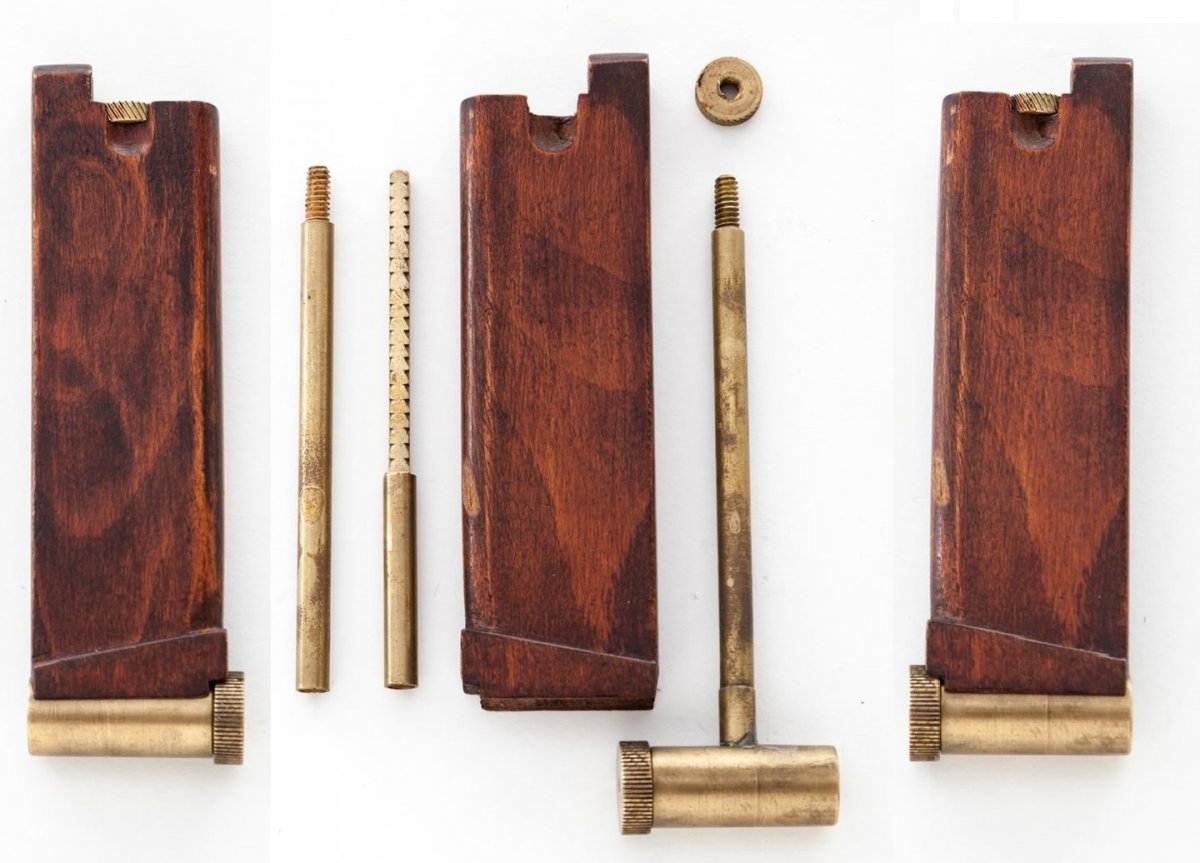

    Пистолет Борхард К-93 комплектуется стандартным набором аксессуаров. В него входят три магазина, отвертка со сменными плоскими лопастями, масленка с чехлом, шкатулка для хранения запасных частей, шомпол и специальный деревянный блок для хранения разборного шомпола.
    Блок для хранения складного шомпола, для чистки пистолета Борхард К-93, является предметом авторского права, на это указывает и надпись, наносимая на боковой поверхности ранних блоков: «GESETZLICH GESCHUTZT» (юридическая защита).

    Пистолеты Borchardt-C93, предназначенные для коммерческой продажи, снабжались инструкцией. Инструкция знакомила владельца с устройством оружия, порядком заряжания, стрельбы, чистки и обслуживания пистолета.
    Рисунки, приведенные в инструкции, подробно иллюстрируют все детали оружия, а так же поясняют порядок разборки и сборки пистолета.
    Англоязычную инструкцию к пистолету Борхард К-93 (Borchardt-C93 Manual) можно скачать по ссылке
    Инструкция к пистолету Borchardt-C93.

    Хорошие баллистические характеристики пистолета, надежность оружия, а так же возможность применения приклада позволяли успешно заниматься его коммерческими продажами. Пистолет Борхард К-93 продавался во многих странах, включая и Россию. Вот пример страницы с рекламой пистолета из каталога торгового дома «Я. Зимина вдова и Ко». Оружие в рекламе называется «Пистолетъ-Карабинъ Борхардтъ». Пистолет описывается, как безопасное оружие новейшей конструкции, которое при пристегнутом прикладе способно вести стрельбу на дистанцию до 500 метров. В описании дается ответ на вопрос, зачем в верхней части затвора пистолета сделаны два отверстия: «При пробивании капсюля газы вытекают тотчас через два отверстия перед тарелкой курка вверх и наружу». Пистолет Борхард был не дешевым оружием, стоимость пистолета, согласно каталога — 60 рублей. В этом же каталоге указаны цены на пистолет Маузер К-96 - 42 рубля, револьверы Смит-Вессон от 15 до 33 рублей.

    При всех достоинствах пистолет Борхард, как и большинство первых самозарядных пистолетов, имел массу недостатков. Большие габариты и вес оружия, сложность конструкции, отсутствие указателя наличия патрона в патроннике и затворной задержки, ассиметричное расположение спусковой скобы и спускового крючка не позволили принять пистолет на вооружение ни в одной из стран мира и создавали определенные проблемы с его коммерческими продажами.

    Стремясь получить военные заказы производители пистолета, вначале компания Loewe, а затем и DWM предлагали оружие правительству различных стран. Испытания пистолета Борхард К-93 прошли в Германии, Автро-Венгрии, США, Великобритании, Франции, Испании и Норвегии. Презентациями пистолетов занимался в том числе и Георг Люгер, считавшийся успешным коммивояжером и демонстратором оружия. Пожалуй самым успешными можно назвать испытания пистолета Борхарда в Швейцарии, проходившие в июне 1897 года. Несмотря на то, что приемная комиссия раскритиковала все представленные на испытания пистолеты: Маузер К-96, Бергман №3, Манлихер М1894, Борхард К-93, ее симпатии склонились именно к конструкции пистолета Борхарда. Это впоследствии привело к работе над модернизацией оружия Люгером и появлению пистолета «Парабеллум».

    По оценкам специалистов всего было выпущено чуть более 3000 пистолетов Borchardt C93. Сегодня эти пистолеты, особенно в комплекте с аксессуарами являются предметом восхищения многих коллекционеров. Стоимость пистолетов Борхард К-93 на оружейных аукционах начинается с 10 тысяч долларов. Пистолеты с прикладом и комплектом аксессуаров могут стоить от 25 до 50 тысяч долларов. На одном из американских аукционов выставлен пистолет Борхард со всеми принадлежностями у нему, уложенными в оружейный футляр. Считается, что это оружие было преподнесено германским правительством в подарок президенту Мексики Порфирио Диасу. В описании к лоту указана цена на оружие 150-300 тысяч долларов.
    Андрей Пасюта

    Ivan Drago, Ulian, Horn и ещё 1-му нравится это.

Поделиться этой страницей
