Магнитометрия.

Спасибо за ответ. А пустоты и лисьи норы он четко видит?



Спасибо. Я так понял для окопов можно смело брать глубинник Тм 808 или клон с рамкой 1х1?



бачив в новинах,комунгосп в киэвы маэ георадари,ка колесиках як газонокосилки ,ынтерено про них быльше взнати



Принимайте меня в свои ряды! На 5-й год поисковой деятельности все-таки решил взять себе б/у магнитометр ППМА-3. Пока изучаю его. И у меня много вопросов. Прошу помощи

Я в шоке от энергопотребления! Вчера меньше чем за 1 час он сожрал энергию 10 алкалайновых батареек. Но за это время успел понять как он работает. И все благодаря постам в этой теме! Спасибо всем за интересную информацию!

В общем решил побродить по лесу, включил режим Фон, отстроился на чистом месте, и пошел. Зацепил точечную аномалию краешком. Применив тактику трехзаходового крестообразного метода поиска цели, быстро ее нашел. С юга от цели была аномалия размером 2 метра +122, пошел по линии на север, и на севере от цели было -60. Отметил где был 0, между двумя аномалиями. Ходил без лопаты. Позвал товарища с лопатой и Аськой, он проверил эту точку - есть сигнал, значит не глубоко. Копнули и сразу упелись в цель. Длинная кованная, толстенькая железяка весом 3,5 кг. на глубине штыка. Лежала практически точно по линии север-юг. Был приятно удивлен что практически с 1 раза получилось хоть что-то найти. И после этого батарейки сели.


Пока заказал 10 аккумуляторов 2500 Тенерджи Премиум. Хочу посмотреть сколько он на них проработает.
В планах переделать питание на отдельный полимерный аккумулятор большой емкости на 5-7 А.
Кто мне в этом может помочь на этом форуме? Кто его разработчик, кто их тестирует, калибрует, настраивает, перепрошивает?

И самый главный вопрос - где взять таблицу определения массы и глубины объекта по величине и размеру аномалии? Я знаю что такая таблица есть, видел ее несколько лет назад, но потерял файл.



Нужен внешний акум. Подключить разьем с помощью спеца. Название самых подходящих акумов скину попозже. Только так эта проблема решается. В "Шансе 34" изначально на внешний рассчитано. Мы с настройкой ремонтом и калибровкой вопрос решить можем. Ибо являюсь дилером ППМА 3 .Обращайтесь в личку обсудим . По таблице пока не могу помочь .ибо файлы тоже накрылись после вируса . Если у кого есть такой файл буду тоже благодарен за востановление. Этот прибор вас еще не раз порадует при правильном применении . Плюс вы все сделали правильно так что находи вас стороной не обойдут. Решите проблему с акумом тогда намного будет продуктивней работать.



та да..батарейки задолбаетесь заряжать-покупать. У "Шанса", например потребление 600-900 ма.)) Не думаю, что у этого прибора сильно отличается))



Как я понял из инструкции у него потребление без подсветки 860 мА. Уже планирую подключить к нему внешний аккумулятор на 9 А. Аккумуляторы на 2500 мА тоже работают около 1 часа, что странно, т.к. я думал протянут около 3 часов. Видимо потребление значительно больше, чем по паспорту.



1. не факт, что там 2500
2. не факт, что все элементы одинаковые. В этом основной минус сборок.
3. Лично мерял на Шансе. В импульсе на 1 катушке: 600 ма, на другой 900. В момент измерений, естественно поменьше.



У Шанса (как и у других магнитометров-протонников) потребление импульсное 1-1.5А на намагничивании/несколько десятков ма на "измерении-индикации".

В ППМА стоят пальчики? Полный бред! Пальчики даже крутые и новые после 10 циклов падают на 20-25% по ёмкости. Покупаешь акб Панасоник на 2700 и через несколько циклов-уже 2500-2200.
Да и память в Ni-Mh акб тоже никто не отменял. О чём думали конструктора ППМА?

У меня стоит внутри корпуса магнитометра АКБ гелевый 7ач с запасом. Хватило бы и 4-х.
Кроме того есть внешний разъём для запасной батареи. 9ач ставить не советую. Тяжёлый и хватит его на 2-3 суток по 6-8часов - перебор имхо.



Я сам думаю - что у разработчика ППМА-3 было в голове, когда он туда влепил питание от батареек АА??? Хотел с ним пообщаться, но разработчик на этом форуме не показывался с июня месяца... Где его теперь искать?
Зарядил первый раз НОВЫЕ 10 аккумуляторов 2500мА Тенерджи Премиум и поехал проверить место - меньше часа поработал, начал выдавать дикие ошибки в тысячи нТ и потом *mpty*. Нигде в инструкции не могу найти что это за сообщение. Это ему ампер не хватает?
От алкалайновых батареек тоже самое - работают меньше часа и потом скачки измерений в тысячи нТ и надпись *mpty*.
Вынимаю с него что батарейки, что аккумуляторы - заряд 70%. Они и на половину не разряжены! Аккумуляторы были при старте 13,9В, при отключке 13,1В. Может аккумуляторы АА и батарейки плохо переносят импульсное потребление больше 1А ?

И еще заинтересовал вот такой пункт в инструкции:
-----------
Measure – установки этого параметра позволяют повысить точность измерений как в обычных, так и в условиях повышенных внешних помех. Он содержит два подменю:
Method и Allowable delta. Выбор подменю осуществляется кнопками «ВЛЕВО» и «ВПРАВО», вход в выбранное подменю - кнопкой «ПУСК/ОК». В подменю Method возможна установка значений 1 points и 3 points. В первом случае для каждого измерения микроконтроллер выполняет один замер частоты прецессии и по полученному результату вычисляет напряженность магнитного поля. При выборе значения 3 points для каждого измерения микроконтроллер выполняет три независимых замера частоты и проводит математическую обработку полученных результатов с целью повышения точности измерения и минимизации влияния внешних помех.
В подменю Allowable delta устанавливается значение модуля допустимой погрешности при выборе в предыдущем подменю параметра 3 points. Принимает значение от 0 до 500 нТл с шагом 1 нТл.
---------
Попробовал повысить точность измерений путем включения 3 точек для 1 измерения поля. Кто нибудь пробовал так делать? Должны уменьшится помехи. У меня при 3 точках пропала помеха при повороте на 90 градусов, как хочу ходил, хоть кругами - он не сбивался! Но вопрос в том - а не повысилось ли при этом энергопотребление в 3 раза?

Хочу выковырять с него блок для пальчиковых батареек и подключить туда питание от внешнего аккумулятора на 7 или 9 ампер. Может тогда он нажрется! Мне нужна оригинальная схема прибора чтобы переделать питание. Я так понял что литий-полимерный аккумулятор не подойдет - он не выдержит импульсного потребления больше 1А. Только гелиевый свинцово-кислотный.



скорее всего пальчики не дают ток



Попробуй 7ач, 10 акум АА=12-14вольт-подойдёт свинец, с литием не связывайся- требует правильного заряда, иначе может конкретно взорваться, на морозе не работает( кстати никельАА тоже здыхает быстро при минусе). ставь напрямую 12в7ач. 9-тяжёлый. подключи любой, померяй ток , рассчитай необх. ёмкость под себя. может даже 4ач подойдёт. А разработчику передай- пусть подумает о людях, а не о весе своего изделия за счет создания проблем другим.



Разработчику сами не раз говорили. Готовится новая модификация . Но я пока не в курсе новаций и изменений. Когда появится прибор в руках тогда уже узнаем учел он пожелания трудящих, или исходил из каких то своих соображений.



Ок! Попробую на днях так и сделать.
На счет внешнего аккумулятора и его веса:

Вот Farad посоветовал эти брать
Bossman Profi 6 FM 7 Аккумулятор, 12 Вольт, 7 Ампер-часов
http://aky.com.ua/product/bossman-6-fm-7-akkumuljator-12-volt-7-amper-chasov-ah/
2,26кг

Bossman Profi 6 FM 9 Аккумулятор, 12 Вольт, 9 Ампер-часов
http://aky.com.ua/product/bossman-6-fm-9-akkumuljator-12-volt-9-amper-chasov-ah/
2,65 кг.

Разница в 400 гр. совершенно не существенна. А если по льду ходить, будет минусовая темп., емкость упадет -35-40%. Лучше иметь запас емкости.
Я бы еще хотел от него заряжать GPS, но надо какой-то переходник найти на miniUSB



Советую брать более дорогой http://aky.com.ua/product/csb-gp-1272-akkumuljator-12-volt-72-amper-chasov-ah/
в любом случае надо брать НЕ!!!!!! китай!!!!! китай делает только мусор.
и чтобы с момента производства прошло не более 1 года - см. дату на корпусе

емкость на морозе -25 падает на 25%.



...такой вопрос, как прибор работает при -25...?

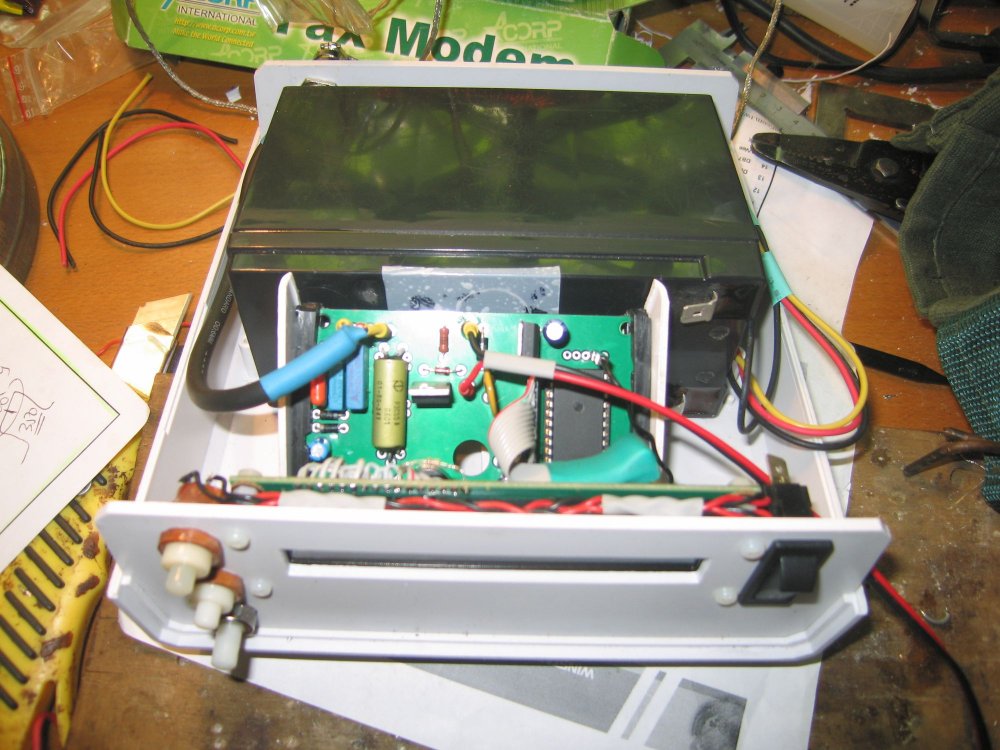

вопрос не простой. индикатор врядли будет работать-кристаллы замерзают. а так всё зависит от применяемых компонентов. Я, например, применял в Шансе только полупроводники и кварц индустриального диапазона до -80гр.С. Поверьте-это не так просто всё было найти у нас. Или до минимально возможной температуры-для конденсаторов-электролитов. Покупал только всемирные бренды, а не китайское фу..ло, которым у нас всё завалено на базарах
а как делают другие-не знаю. любая деталь может перестать работать или ухудшить свои параметры под воздействием низкой температуры-если это окажется критичным-то прибор перестанет работать. а обычно носят его под верхней тёплой одеждой.

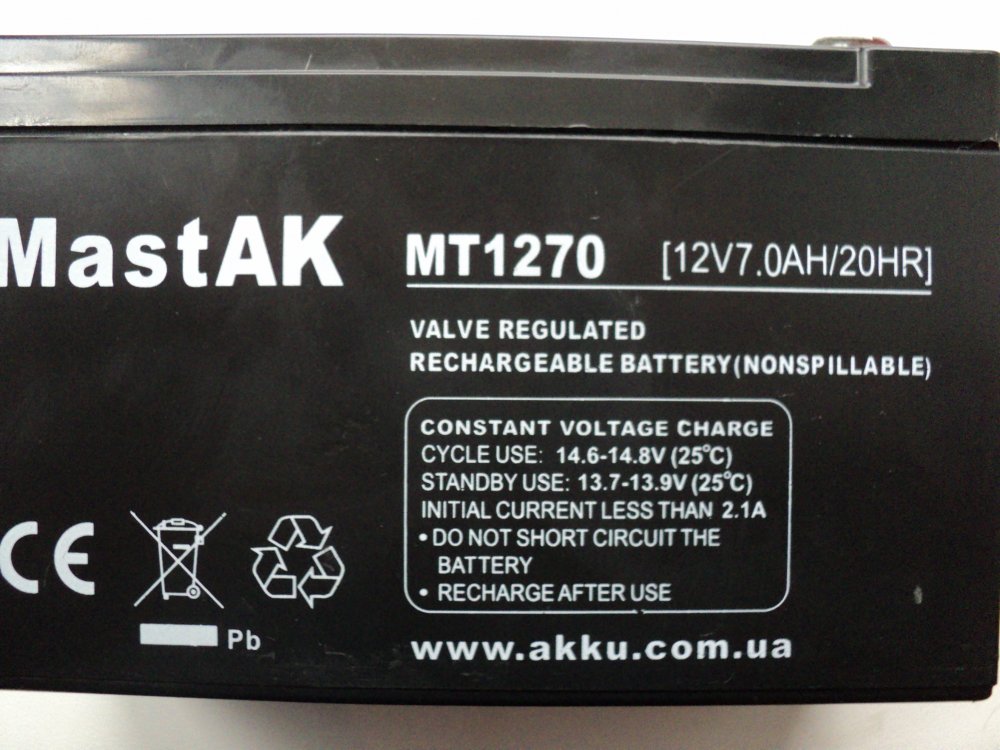

...на фото батарея которую я поставил на "Шанс"При -25 не работал,работал где то при -15 часа четыре,никаких сбоев в роботе прибора,заряд акума упал на процентов 30...Вес ровно 2 кг..



у меня вызывает улыбку этот лохотрон ( я имею в видку не только акб, но и много других брендов), когда молодой китайский бренд открывает интернет сайт в европе (украине) и становится европейским брендом. это вместо честно написать-сделано в чайной.

я лет пять назад снял с серверного бесперебойника акб POwER....что-то. тайвань. они уже к тому времени отработали 3-4 года в самом плохом режиме-под постоянным напряжением на заряде. так до сих пор я их мучаю шуруповёртом на 8ампер, валяются под ногами, на дожде и т.д. товарищ поставил на мото-не заряжает всю зиму, стоит на улице. и живы пока. а вот новый китайский акб в мото здох, будучи 1 год от роду...
А всё к тому, что АКБ должен работать в режиме питания магнитометра лет пять как минимум. За это и платят не 150, а 240грн. а вообще каждый выбирает сам.
НО что-то мы отклонились от темы- акб это важно, но не настолько...



..ничего не понял из Вашего поста,но Вы говорите что это УГ не достойно внимания...?



Не сразу понял, что такое УГ. но вроде дошло.а разве мастак сделан в украине?
Да нет, Мастак может проработать и несколько лет. Если повезёт. Прекрасно будет работать наверно первый год, но понятно, что кол-во циклов з/р, внутренне сопротивление и др. параметры просто не могут быть такими же, как у более дорогих, испытанных акб от известных производителей.

дело в том, что китай даёт низкую цену не только за счёт дешевой рабсилы, но и за счёт применения низкокачественных материалов (грязный свинец например). я лично готов покупать китайское, если качество будет германским или японским, а цена чувствительно ниже. иначе зачем нужен китай вообще? лучше бы они строили свой комунизм и дальше.

или покупать разве что для экперимента, когда не требуется гарантия надёжности. в поле всё должно быть надёжным, т.к. из-за мелочи может сорваться всё мероприятие. а время и бензин очень дороги, чтобы ехать например за новым акб. Логично? Но это моя точка зрения и только.

опять же повторю-это всё оффтоп!
