Магнитометрия.

пише що цей дитчик розробила фірма- Space Electronics (США) мож попробуйте так знайти



Джентельмены, мне кажется, это все от лукавого.
http://www.findchips.com/avail?part=MMS101
Вот сайт пациента - http://www.space-electronics.com/Products/Products.php

Если он существует, то за него можно купить два протонника у буржуев. Назначение этого магнитометра - высокоточная навигация, возможно для спутниковых платформ. Там как раз и производится ориентация по магнитному полю земли.

Как вариант, можно попробовать SQUID датчики.Или искать более экзотические решения.
http://physics.princeton.edu/romalis/magnetometer/

Чувствительность на уровне 10-13. Буржуи в скором времени обещают делать матрицы на таких сенсорах для анализа пространственного распределения магнитных полей.

Засим вопрос, методическая погрешность (ошибки оператора, наводки, железяки в правом кармане брюк, очки ) около 1-2 нТ. Зачем нужен прибор с чувствительность 0.0001 нТ?



Очень хорошие книги по интерпретации данных
http://www.geosoft.com/media/uploads/resources/technical-papers/Aeromagnetic_Survey_Reeves.pdf

http://www.alphageofisica.com.br/geometrics/magnetometro/portable_magnetometers.pdf

В первой очень хорошо рассмотрена тема интерпретации техногенных объектов. В отличии от наших монографий, очень мало формул.

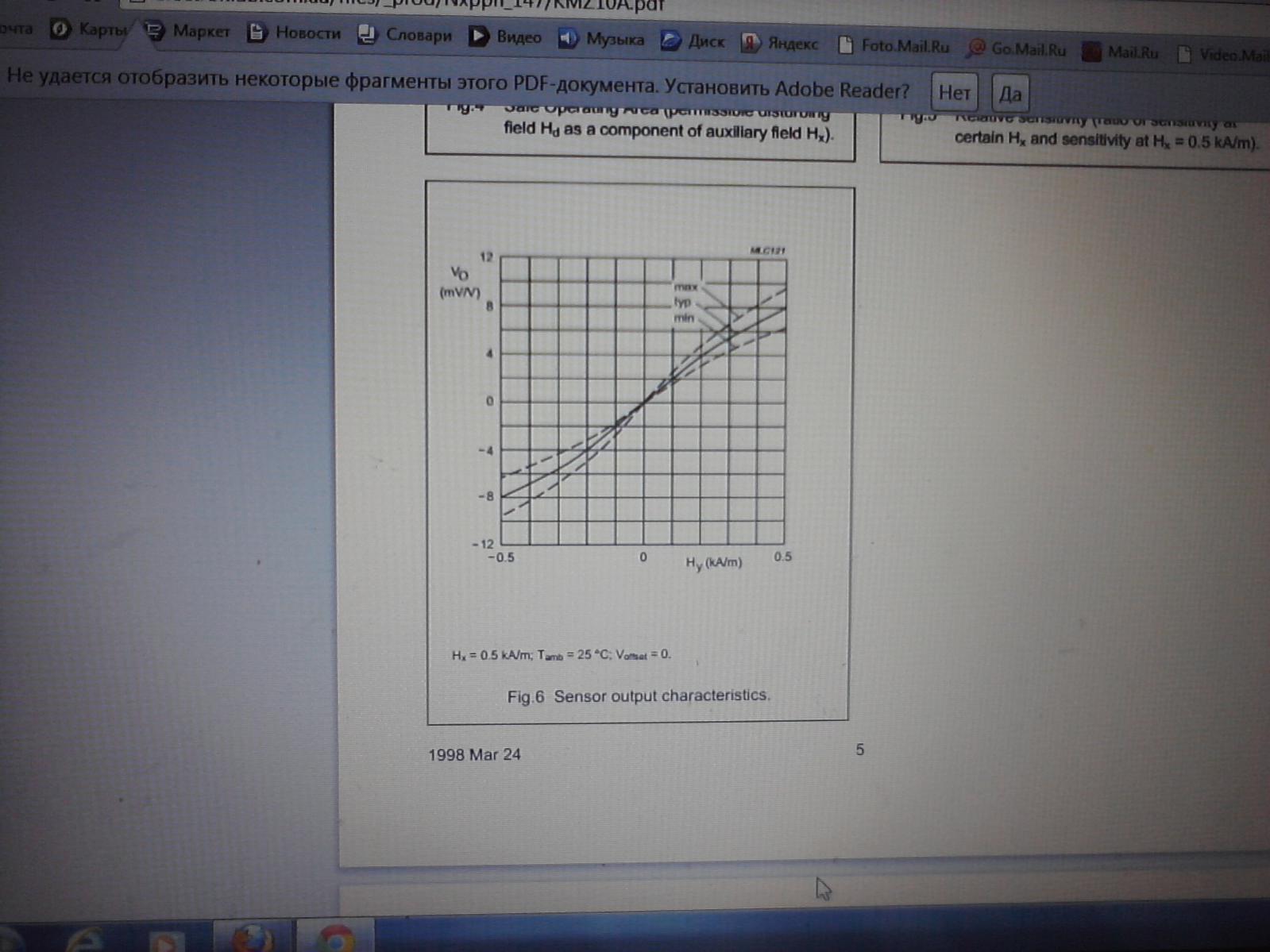

Приветствую комрады. Книги скачал спасибо,на досуги прочту.Сегодня собрал дома консилиум вчерашних студентов с отличием по математике и английскому языку (дочку с зятем) так вот к чему наши пьяные мозговые штурмы привели.Описание KMZ10A датчик чрезвычайно чувствительный к магнитному полю, использующий магнитоустойчивый эффект тонкой пленки пермалоя. Позволяющий использовать датчик в точных системах навигации. Его ДИАПАЗОН, а не порог чувствительности равен+- 0,5 Гауса.А вот порог чувствительности нигде по тексту не оговорен,но на графике характеристик датчика зоны нечувствительности не обозначено.График линейной характеристики датчика прилагаю. Разбаланс моста состовляет 16 mv/Гаусс.Напряжение питания 5 вольт ток потребилова 3 ма.Температурный диапазон от -40 до +150 С.Так что этот датчик самое то согласно рекламного проспекта.Закажу в Киеве и приступлю к зборке градиентометра думаю получится.Прикиньте мужыки если выйдет бютжетный прибор за 50 бакинских (АНАМАЛЬШИКИ точно закажут конкурента).



Хорошая книга по всем видам магнитных датчиков.

https://dl.dropbox.com/u/38702549/MagneticSensors.pdf

Все уже изобретено до нас.



Приветствую комрады. С датчиками определились переходим к схемному решению. Нашел в нете Американский велосипед думаю за прототип сойдет, фото прикладываю.Если у кого есть идеи или наработки выкладывайте напомню проект народный.Думаю если создадим повторяемый магнитометр ценой 50 баксов многие самодельщики скажут спасибо, а если МАСТЕР КИТ за его производство возьмется так вообще прекрасно будит.Этот рынок пока не заполнен.



http://www.youtube.com/watch?v=GSzJMRtJ8Rw&feature=my_favorites&list=FLXPVsZmkdwO0mItiuKI652g



Приветствую Wolfgrey.Моими настольными книгами долго были именно Щедринские. Поэтому микросхемы естественно будут К157УД2 не ришил пока две штуки или одна.Да и бюджет прибора явно снижается по закупке зап частей с учетом кроны,штанги и корпуса влазим в 150 грн.Вопрос откуда у производителей набегает цена в 2500 Евро.Я понимаю заработать хотят ну зачем же так спикулятивно.



Приветствую!
Схема м-ра Щедрина и схема МБИ-1 построены по одному принципу - градиентометр с выходом по второй гармонике. В военной разработке схема доведена до совершенства - применена система компенсации. Это очень усложняет схему, но позволяет создать устройство с характеристиками, максимально приближенными к теоретической чувствительности. Об этом подробно изложено в "Цифровые феррозондовые магнитометры" Н.М. Семенов, Н.И. Яковлев.
В этой же книге описывается схема другого типа - частотно-импульсные, которые более компактны, обеспечивают высокую точность измерений при хорошей помехоустойчивости.
Пологаю, что данный принцип действия позволит создать на современной элементной базе весьма качественный прибор при малом бюджете.



Android metal detector / OKM Rover UC demo application



Приветствую комрады.Вот еще нарыл классная программа магнитометра для айфона.Пока мы с вами все буквари прочтем в магнитометрии делать будит нечего.Поколение покимонов не дремлет а все усовершенствует свои телефоны и тут есть куда развиватся в телефоне как мы знаем есть gprs, блютуз, память а теперь еще и магнитометр и проги магнитометрические уже есть, единственное что я еще не увидил так это прогу для двух телефонов, при которой один бы лежал неподвижно в качестве измерительной базы, а второй бы картографировал по точкам создавая магнитные карты местности. наверное чуйка пока не позволяет ну да это дело времени и повидемому скорого времени.



http://www.youtube.com/watch?v=XbWTVBQ8Yyw



Эт точно! Всё, как-бы ништяк, но.... чувствительность - десятки мТл, а нужно - нТл, т.е. в тысячи раз точнее...
Эти айФОНы годятся в качестве компаса, но не для поиска....
О теории - буквари читать подробно не надо, нужно выбрать подходящий принцип и "переложить" на практическую схему. тогда будет толк - и качество, и бюджет.....



Очень!!! очень согласен с коллегой DiveEx! без знаний врядли вы сможете разобраться(по-правильному)) с прогой даже на том смартфоне.с ОКМовскими приборами не так всё просто и легко...да и софт ....короче сначало надо понять чё там за пятнышки)))



Собираем материал по магнитометрам. Ещё одна интересная ссылка
http://detect-ufo.narod.ru/pribor/magnitometr/proton/proton_01.html
Может поможет в разработке прибора.

Дорогу осилит идущий.



Камрады подскажите пожалуйста видит ли магнитометр большие предметы из цветного металла? Скажем колодец засыпанный цветным металлоломом( Медь )



А если там в колодце присутствуют предметы из черного металла в перемешку с цветными то есть ли шанс что магнитометр их увидит?



Приветствую Александр.Поиск зарытых колодцев это мой профиль попали по адресу могли бы и позвонить.Проблема комплексная комплексно и решаемая.Вопрос первый -точность привязки на местности(помогают часто карты СССР все даже высохшие колодцы на них отмечены). Возможно есть живые свидетеле(лучше несколько человек по отдельности привести на то место пусть покажут).Вопрос второй задайте его свидетелям из чего были зделаны круги колодца,если из камня то их магнитометр покажет слабой сработкой,если из железобетона то вам повезло, сработает уверенно не только магнитометр но и простой металлоискатель. Вопрос третий колодец сначала накрыли а потом засыпали и тогда магнитометр четко зафиксирует пустату или просто засыпали и тогда магнитометр слабо среагирует на неоднородность грунта(кстати в таком случае на этом месте обычно присутствует маленький провал грунта) и визуально его можно разглядеть и ткнуть в это место щупом, который обычно легко проваливается в более мягкий насыпной грунт.Вопрос четвертый глубина колодца, если не более 3 метров поможет глубинник(у меня есть)ему все равно какой там метал.Если поглубже то опять же возникает вопрос не бросали ли туда неразобраные стартера, генераторы, электромоторы и вот тогда магнитометр действительно становится незаменим сработку в 100нТл пропустить нериал.А вот если в колодце вода, и стоит задача осмотреть дно, то не спешыте вызывать водолазов(еще не факт что они скажут правду а не закрысят находку) у меня есть альтернатива(глубинная герметичная камера с подсветкой,которая уже себя оправдала),



Написал Вам в личку.
