Магнитометрия.

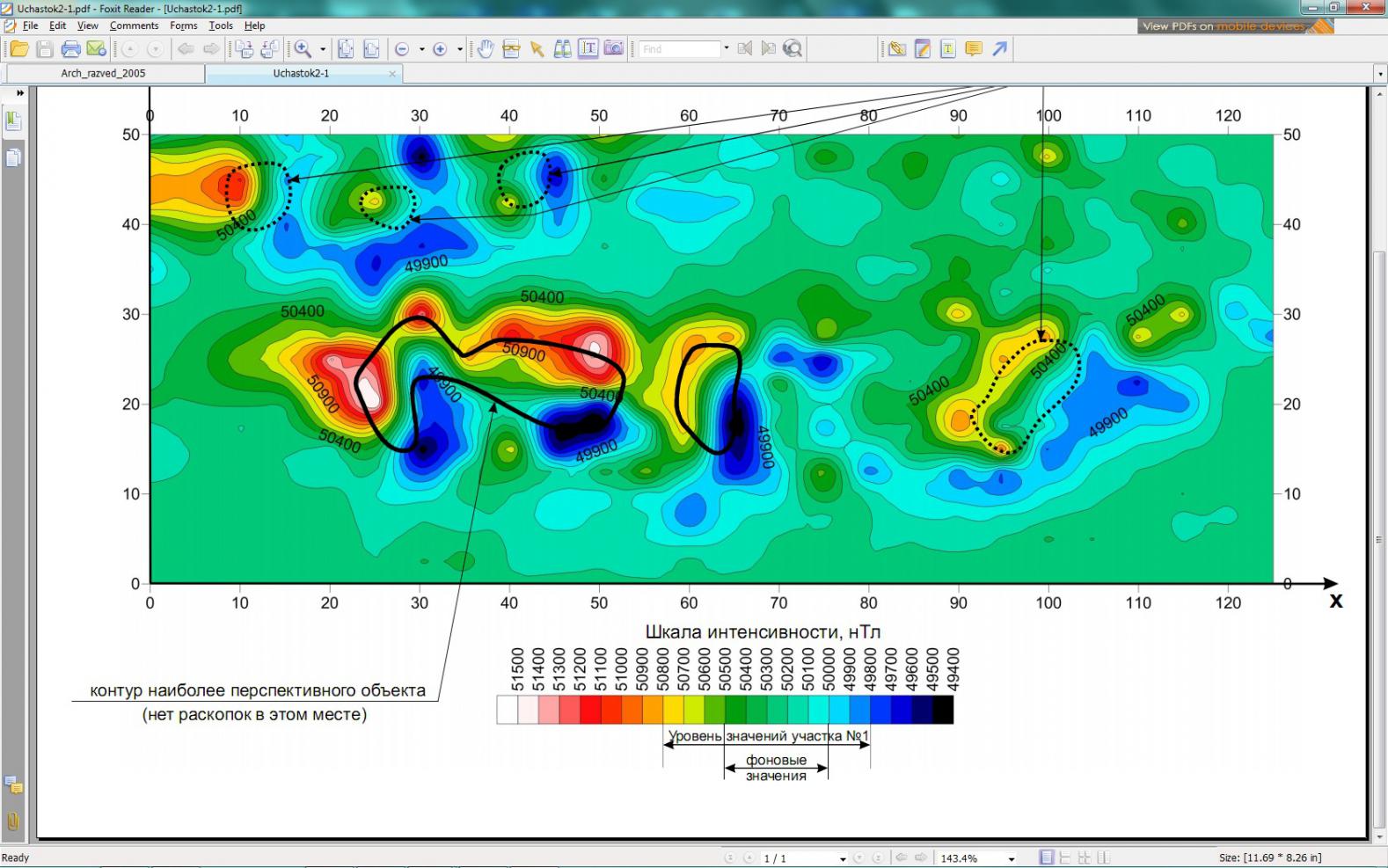

В догонку к предыдущему сообщению - пример снятой магнитной карты новой "Аномалией" (с разрешения автора). Рекомендую обратить внимание на диапазон измерений. Датчик - обычный, не оверхаузеровский.



Повышенная градиентоустойчивость 5000 нТ/м - обычный датчик, 20000 нТ/М - оверхаузеровский.
Прошу Вас рассказать об этом более подробно. Это очень(!) важный параметр именно для задач поиска.



"Верхнее" значение динамического диаппазона я бы даже указал 51400 нТл, что очень не плохо для протонного маг-ра.



В основном - этого добились за счет новых адаптивных алгоритмов обработки сигнала.



Уже в серии, даже работает в других странах. Где,почем, варианты апгрейда - звоните, чтобы не обвиняли в рекламе.

По книгам, если не нашли в тырнете, обращайтесь , скину на почту. Там очень много про геофизические методы исследований, в том числе и по техногенным объектам. Пока все говорили, мужики набрали очень большой материал и его обработали. За что им огромное спасибо.



Можно ли магнитометром определить пустоты в грунте, вернее не пустоты а ранее засыпанную яму, размером примерно 2Х2Х4м с останками?



Да можно. Предположительно, до 20-30 нТ положительная аномалия. Датчик, желательно, держать на небольшой высоте от земли.

Сегодня тестировали на градиентоустойчивость новую Аномалию-2 с тороидальным датчиком (старого типа). При установки датчика на капот ланоса с/ш падал с 40 до 25 дб, сигнал значительно укорачивался (до 0,2 с), но прибор продолжал делать замеры. Те ,можно сказать, проблема замеров протонным датчиком на замусоренных объектах и свалках решена.

При измерении вариаций магнитного поля Земли, в спокойных условиях попадались последовательные замеры, отличающиеся на 0,01 нТ. Проверка относительной точности по контрольным профилям подтвердила обнародованную цифру точности прибора в 0,2-0,3 нТ.

Сейчас готовится обновление ПО (1.9), в котором будет реализован Fast режим измерения с периодичностью 1-2 раза в секунду.



Где и на каком сайте можно увидеть вашу новую аномалию - 2? И какова будет цена?



Вот, предлагаю уникальную книгу. Геофизика в археологии. Г.С.Франтов, А.А. Пинкевич. Недра.1966г.
http://narod.ru/disk/59073479001.d560b3c1fbb5ef6bd4394bb5f5139080/geoph_v_arch.pdf.html



Доброго время суток комрады.Выручайте христа ради.Суть проблемы.Я 15 лет в поиске,накопил много легенд, и мечтаю их все разрушыть.Для этого обзавелся ферозондовым магнитометром МБИ 1 .Прибор довольно чувствительный,мотоцыкл с коляской одним делением шкалы видит за 10м,а20процентами шкалы реагирует на мотоцыкл в5м.При замерах я мотоцыкл к неподвижному прибору подкатывал.На машыны растояние еще больше,для моих целей прибор сойдет.В полях и болотах магнитные аномалии показывает охотно,максимальная 28м от начала видимой сработки до конча биполя, на вершынах прибор почти шкалит, явно пока не 30т.Всебы ничего да нет инструкцыи по настройке, сам пытаюсь прибор настраивать.Если кто может помочь сылкой или сканом в личку,буду очень признателен.



Приветствую! Я в соответствующей ветке выложил:
Магнитный искатель МБИ-1. Техническое описание, инструкция по эксплуатации, инструкция по настройке.
http://narod.ru/disk/59070810001.24a...IMB_1.pdf.html



Огромное спосибо DiveEx инструкцию скачал,прибор настроил,он теперь у меня тепловозы мимо проезжающие с 35 метров фиксирует,легковушку с 15 м.Что не говори а военное есть военное.



Да, феррозонд - великая вещь! Незря военные именно этот тип магнитометра приняли на вооружение.



Приветствую комрады.Помогите магнитным профилем 30тонного объекта на глубине 2м.И если можно волшебной формулой определения массы объекта.Инструкцию к ммп 203 найти не могу.



Возмите инструкцию к Аномалии - принцип тот же, что и ММП203.
Но Ваш МБИ не хуже. К тому же динамический диаппазон феррозонда лучше, чем протонного.



Приветствую DiveEx ощущение что на форуме только мы с вами.Вот и прозьбачка соотвецтвено к вам.Все Аномальные инструкции скачал и прочитал,но об определении массы объекта ни слова.Помогите ссылочкой пожалуйста.



Уважаемый Слава!
Что бы не заморачиваться с формулами, для полевых исследований достаточно пользоваться определением:
1 тонна создает аномалию в 500 нТл на расстоянии 0,5 м, и 2...3 нТл на расстоянии 3,5 м
При условии что датчик находится точно над объектом поиска. Эта зависимост линейная.
Если будут вопросы - пишите.



Доброго времени суток комрады.Хочу поделится радостью или головняком даже и не знаю.Ближе к теме.При обследовании очередного мочура вцентре села прибор зашкалил при показаниях 420нТл.Местные жители все время наблюдавшые за нами из дали вконце не выдержали и подошли с прямым вопросом глубоко ли утонул немецкий танк.По их утверждениям в селе еще жывы пару стариков на глазах которых свершылось это знаменательное событие.Помогите советом по сработке 420нТл ведь могут быть танком.



Да. При глубине несколько метров.



Приветствую DiveEx. Почему то не сомневался услышать именно вас.Насчет нескольких метров понятно и неудивительно, танк тонул довольно быстро топкое место знаете ли,сельские мужики среднего возраста его уже не видели. Я проверил прямо над местом максимальной сработки металлоискателем сигнала нет.



Да чуть не забыл.Вчера лазил по Т-34-85 с компасом.Изучая его магнитные свойства,так вот что я обнаружил.Это действительно огромный магнит и его действительно можно поискать с использованием компаса.Но из трех вчерашних танков все были какие то размагниченные,компас на них реагировал с 1 метра.А это явно не 2500 нТл. И еще я нашел пропавший диполь у советской бронетехники.Оказывается у Т-34 есть оба магнитных полюса но они почему то поляризованы не с кормы на лобовую часть,а с башни на дно нонсенс но факт.А вот сама башня порадовала,это самый мощный самостоятельный магнит во всей конструкции.Компас на башню реагировал значительно четче чем на корпус танка причем постоянно одним северным острием,сказать что его южная часть диполя ушла в корпус танка можно только если замерить изнутри. Вообщем танк для магнитометриста это несколько сложеных в одну конструкцию самостоятельных магнитов.А именно ствол,башня,корпус,двигатель,особенно генератор и стартер и их взаиморосположение.Башня советских танков цельнолитая от сюда и ее мощный магнетизм.Башня немецких танков сварная из отдельных заготовок брони(понимать из отдельных магнитов жывуших и после сварки своей собственной магнитной жызнью).Лоб советских танков тоже был цельнолитой и его вертикально поляризованный диполь дополняет вертикально поляризованный диполь башни.Диполи стартера и генератора ориентированы в горизонтальной плоскости и не превышая башенных и лобовых читаются как глюк прибора при подходе к танку.При расмотрении немецких танков обратим внимание на технологию сварки их корпусов из множества отдельных бронелистов самые длинные и довольно толстые идут от кормы к носу вот они то и образуют диполь немецкого танка.Лоб немецкого танка тоже сварен из нескольких деталей которые не мешают боковым листам.Башня тоже сварена из нескольких деталей взаимно компенсирующих магнитную состовляющую друг друга.Мощный кормовой участок диполя возник в следствии намагниченного генератором и стартером со цельного кормового бронелиста (у Т -34 там два наклонных в разные стороны).Возможно и собственный более мощный диполь генератора имеет место.



не знаю тип Вашего металлоискателя, но скорее от 4 м и глубже. таблицу определения масса-глубина я Вам присылал.



Полный респект и уважение. Настоящая научная работа. Сходу предлагаю соавторство в статье "Поиск бронетехники с использованием автоматических феррозондовых градиентометров". Подробности - прошу в ЛС.

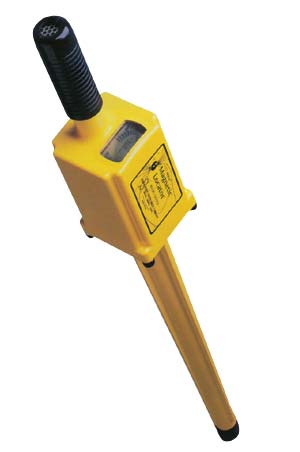

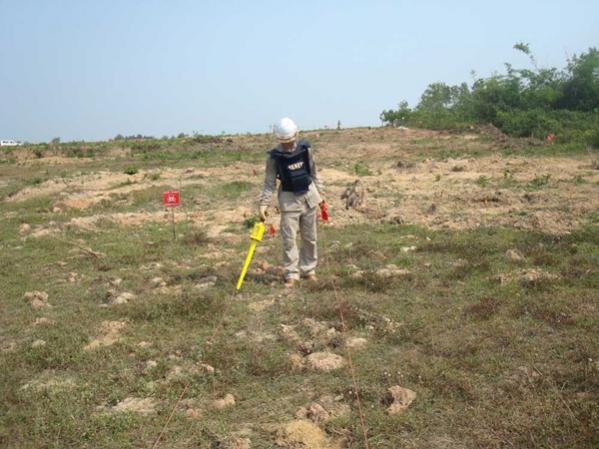

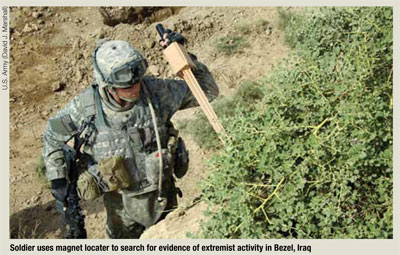

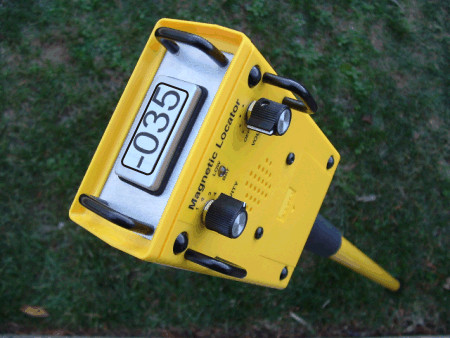

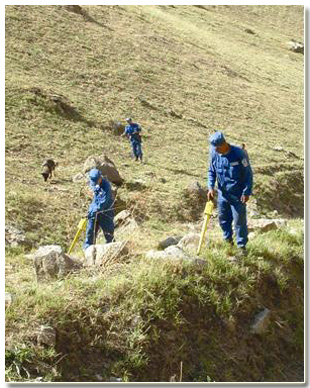

Вопрос знатокам. Магнитные локаторы производства США насколько работоспособные приборы. Производитель утверждает что армия для разминирования уже давно пользуется такими приборами. А локаторы
последних моделей улучшили свои тех. характеристики в два раза.
