Люгер Р 08 під ММГ.

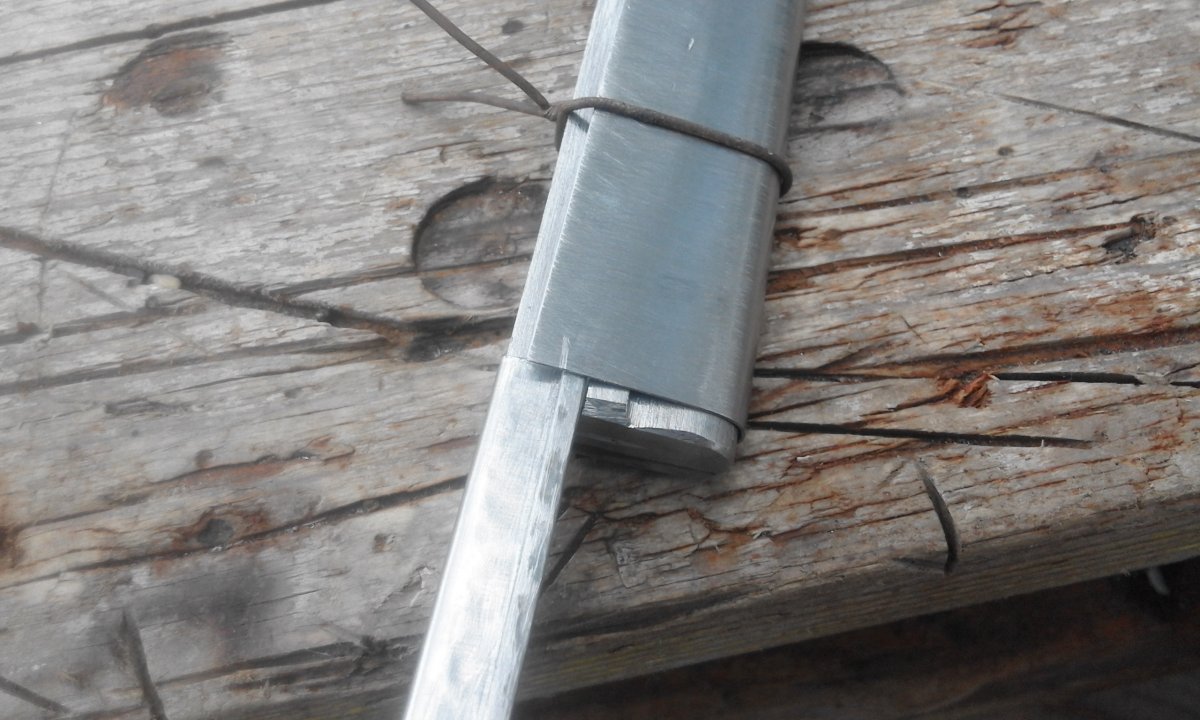

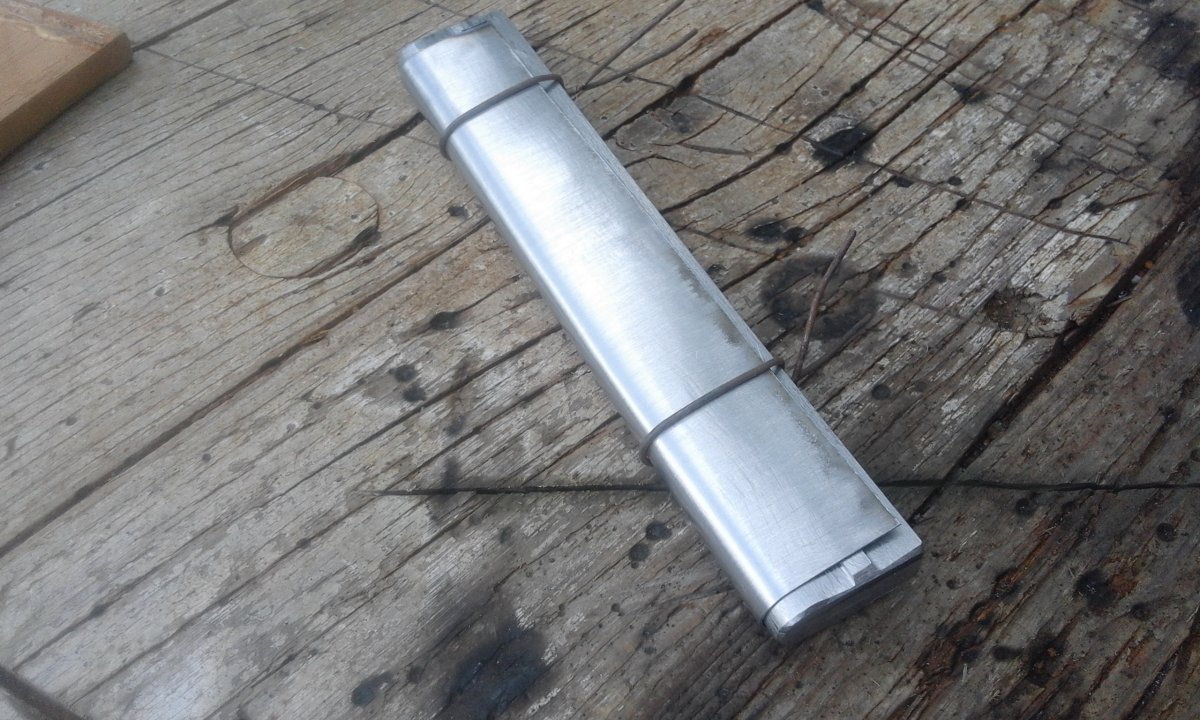

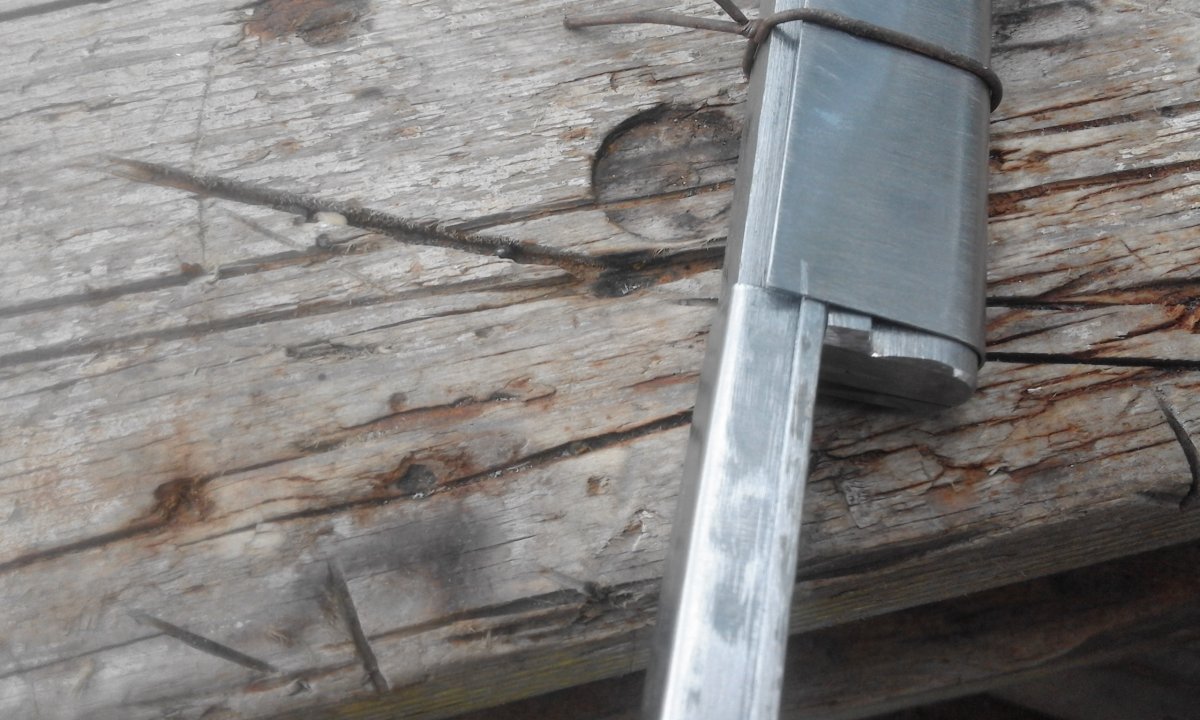

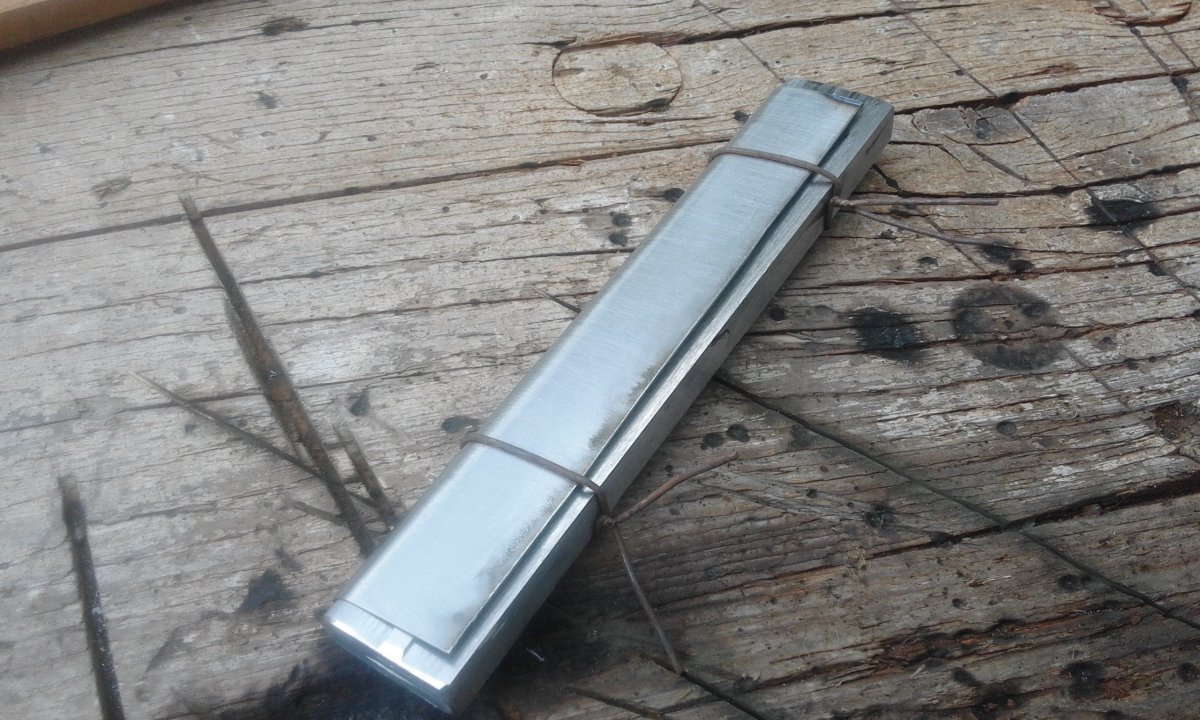

Щільно притиснув заготовку по оправці і прикрутив в двох місцях дротом. По переду дуже важливий вимір і зайвий міліметр тут не потрібен. Замір повинен бути точним. Якщо хтось думає що переверне заготовку не зрушивши оправлення, той помиляється. Напівкругла форма підступна.

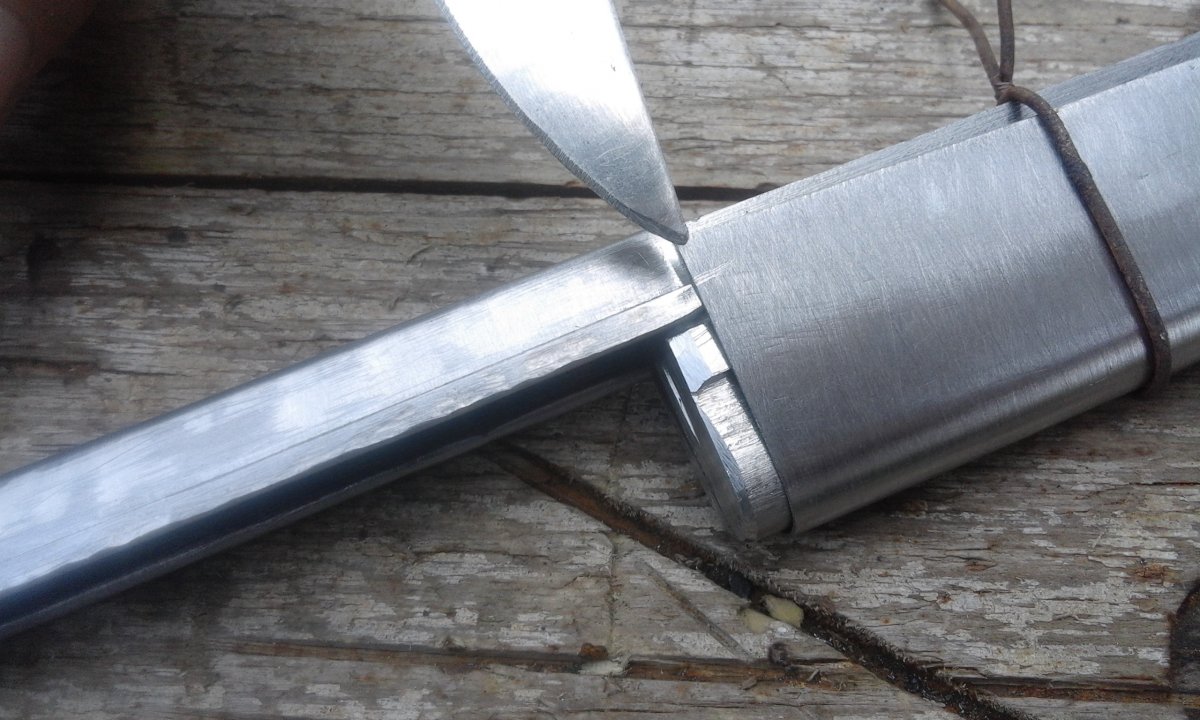

Приложив потрібною стороною в потрібному місці задню стінку до передної заготовки. Це і буде лінія згину. Відмітив з кожної сторони.

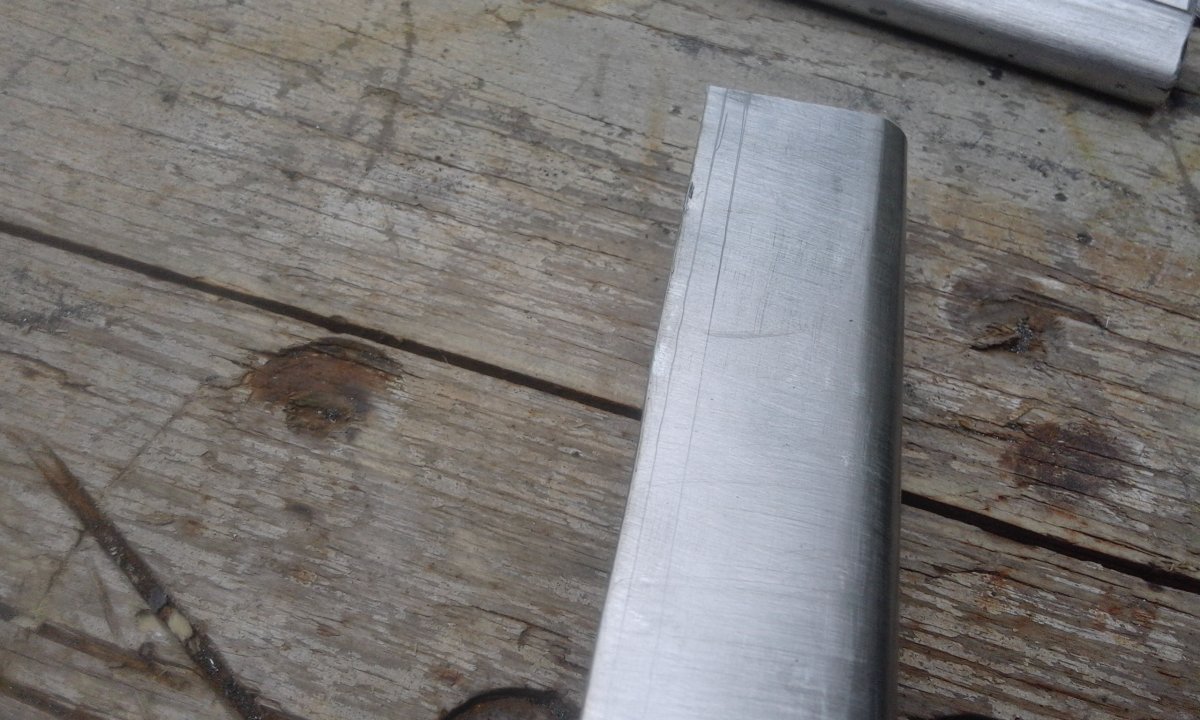

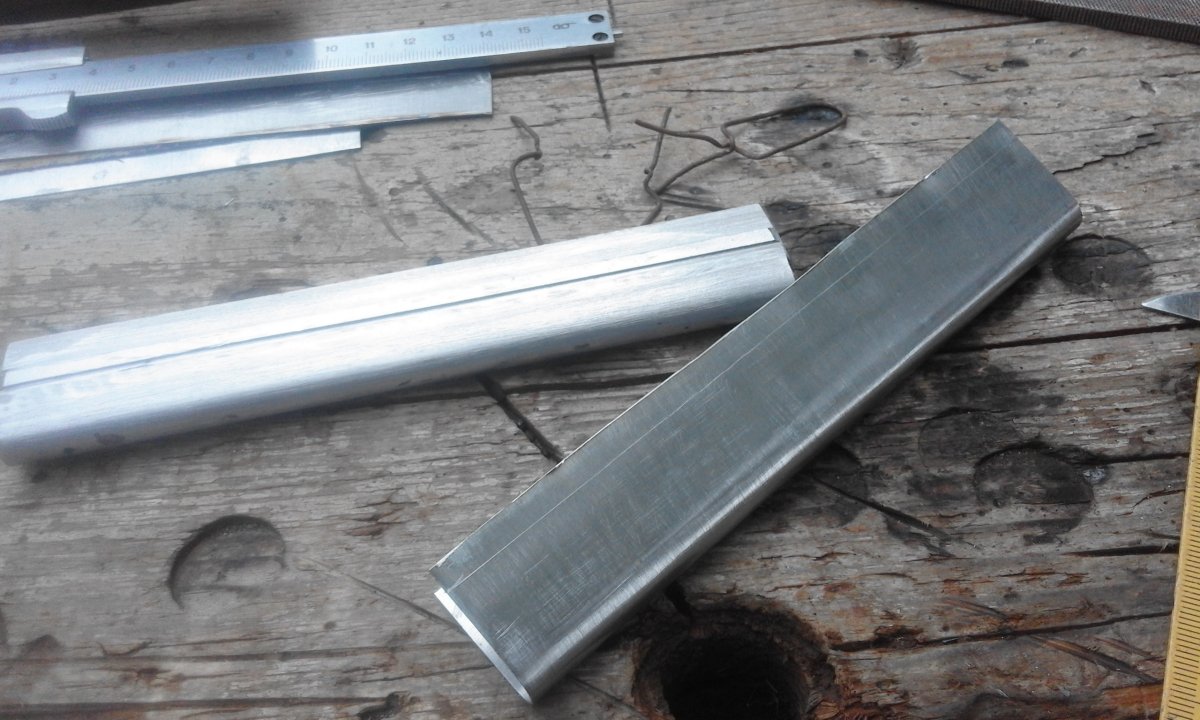

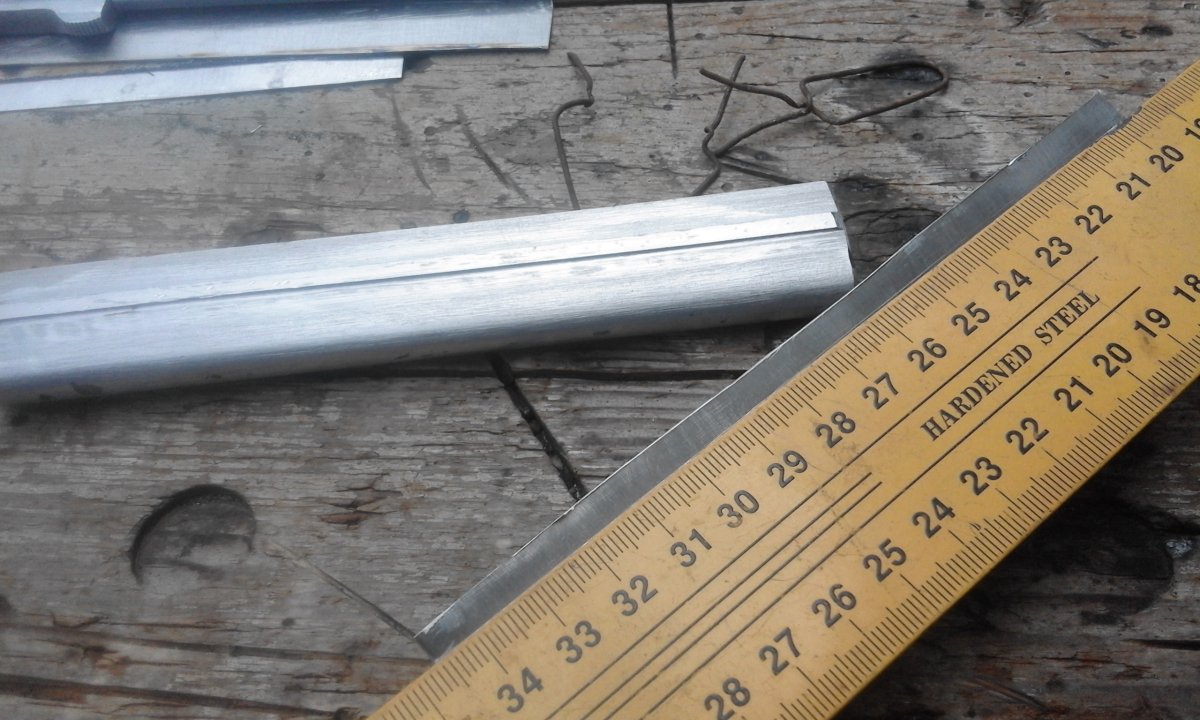

Скинув дріт, він вже не потрібен. Намалював лінії зину по відмітинах.

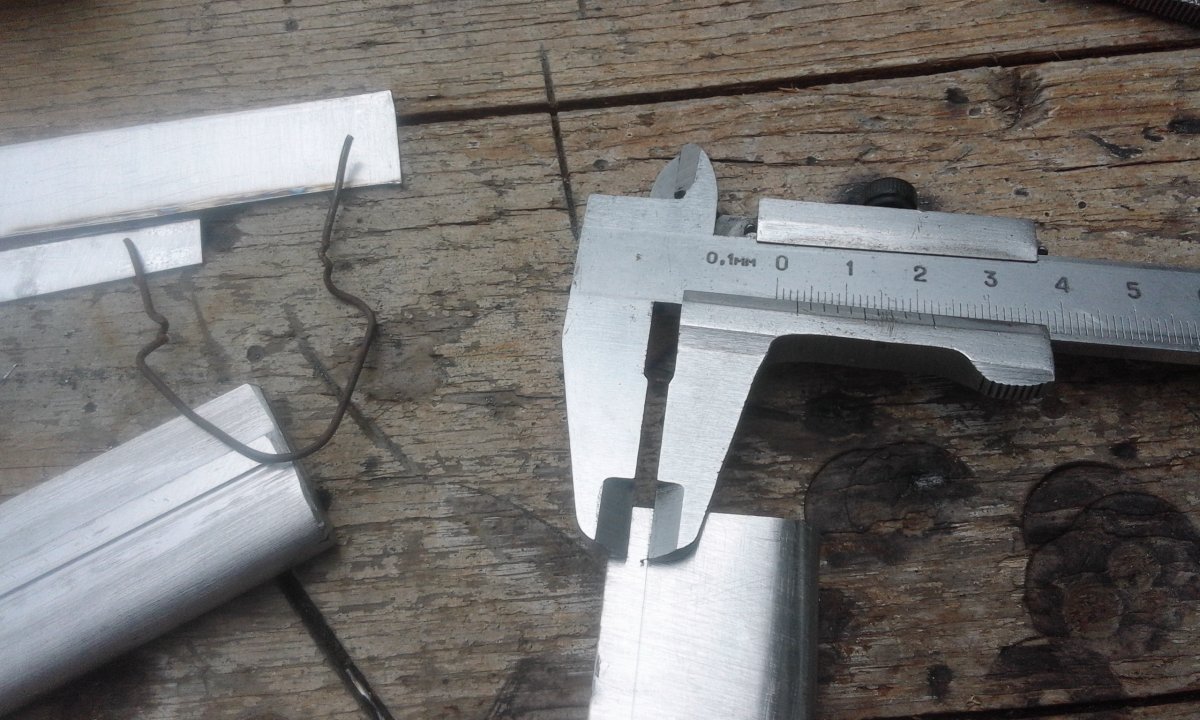

Зазначив загин, в даному випадки 3мм. на всяк випадок. Потім трохи зніму зайвого. В даний момент не знав скільки металу піде на сам загин. Зазначив лінію і відрізав зайве.

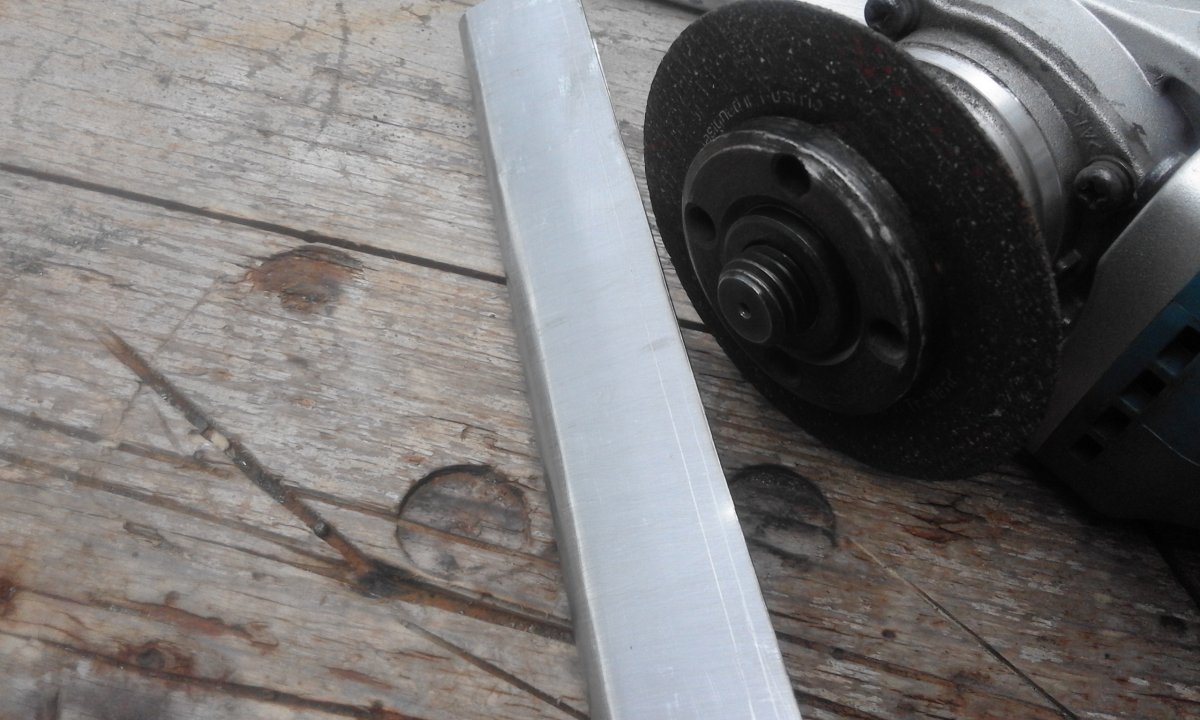

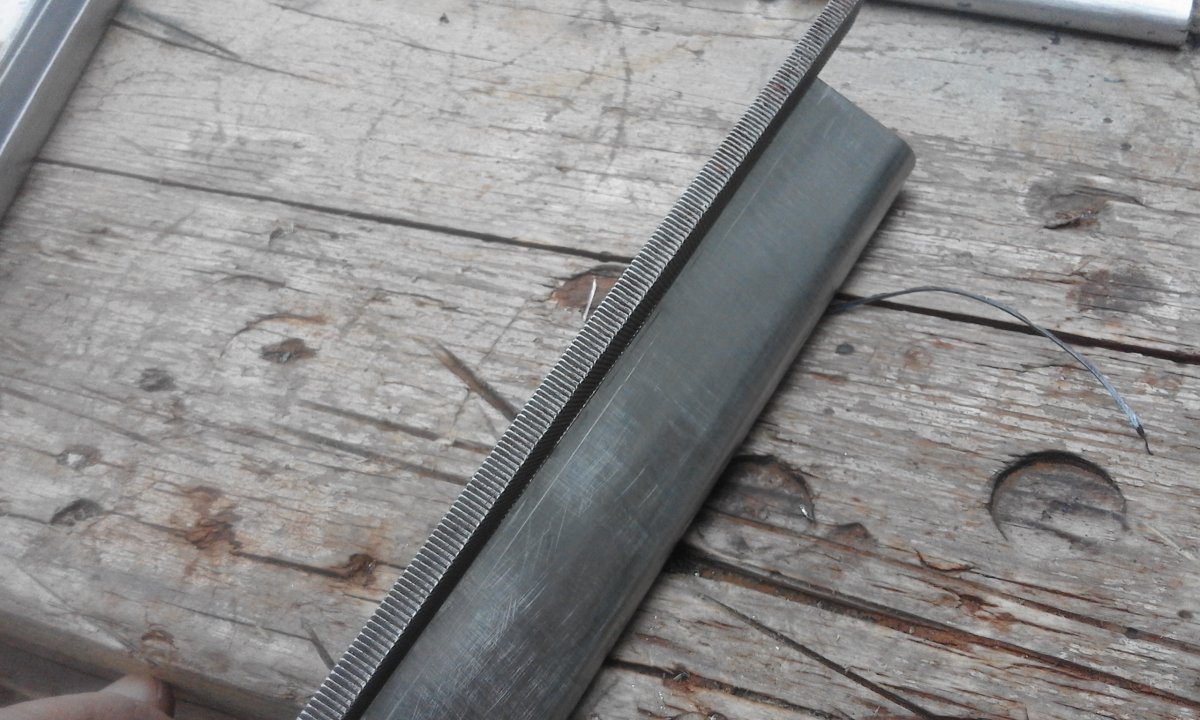

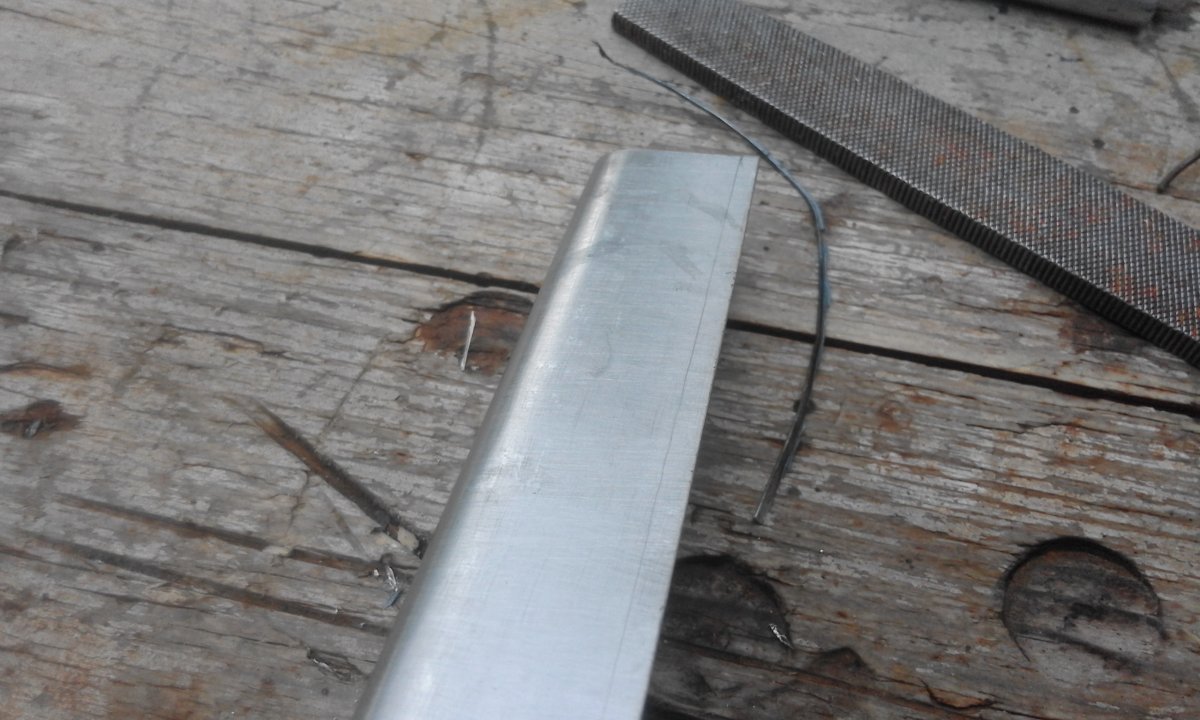

Після кожного різу очищаю місця різу напильником, пальці цілі та лінія рівніша.

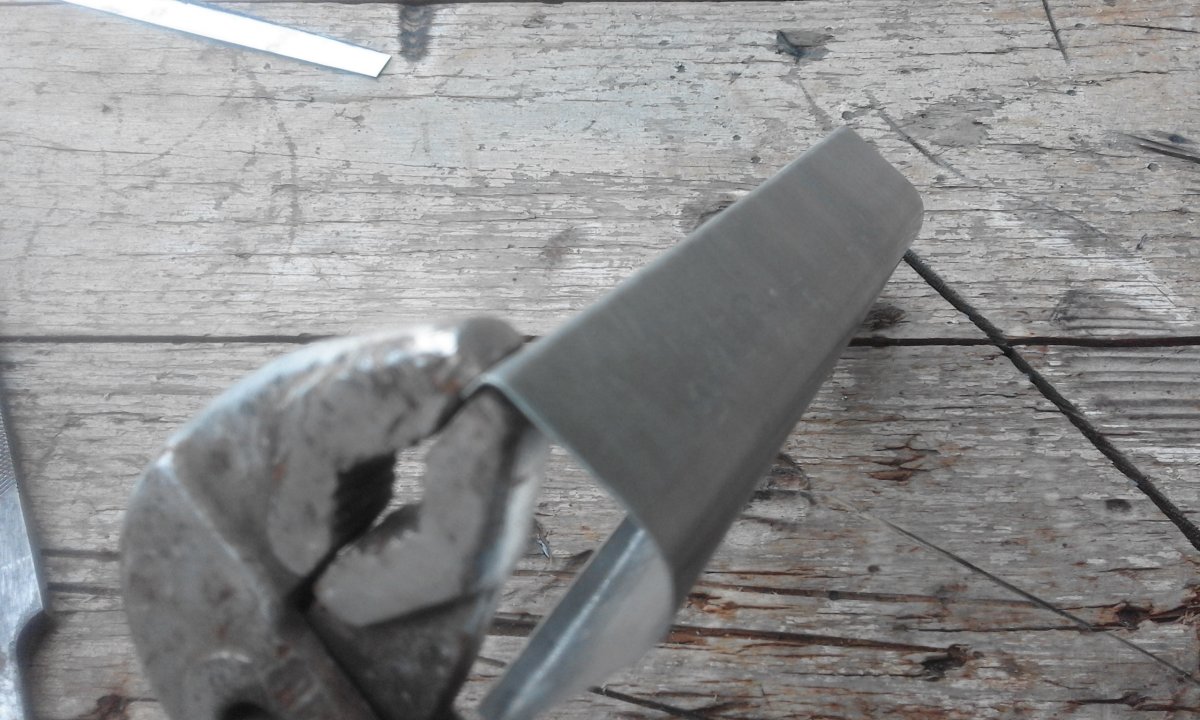

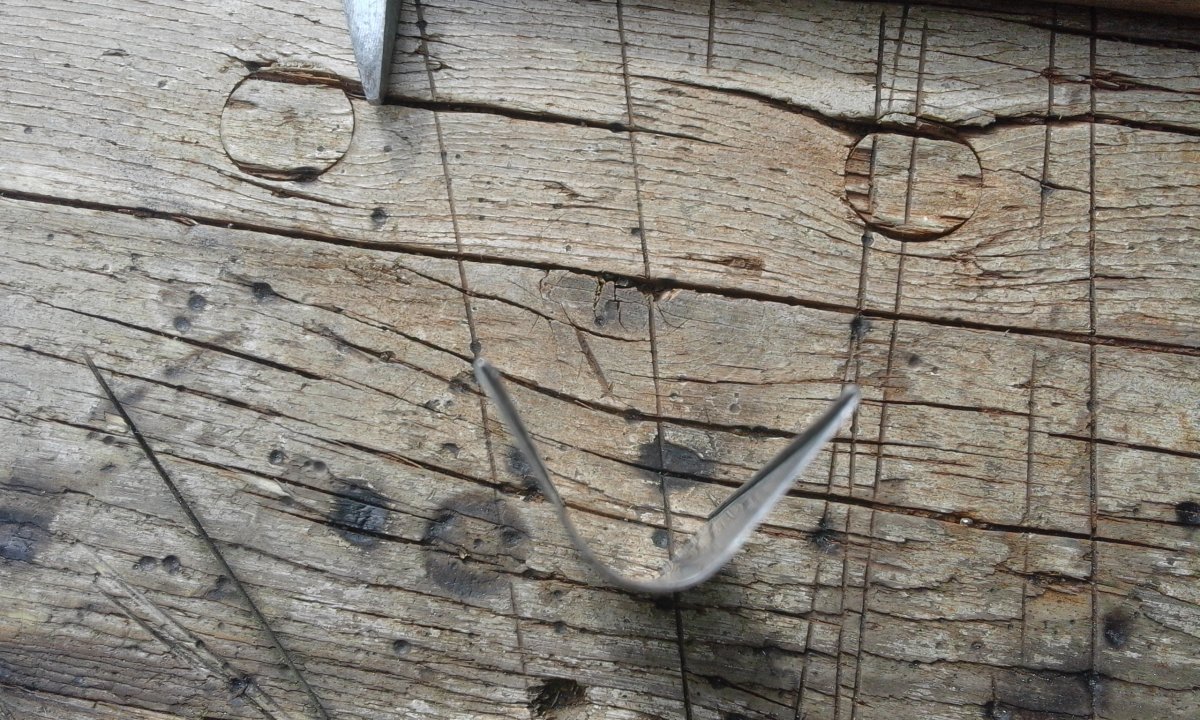

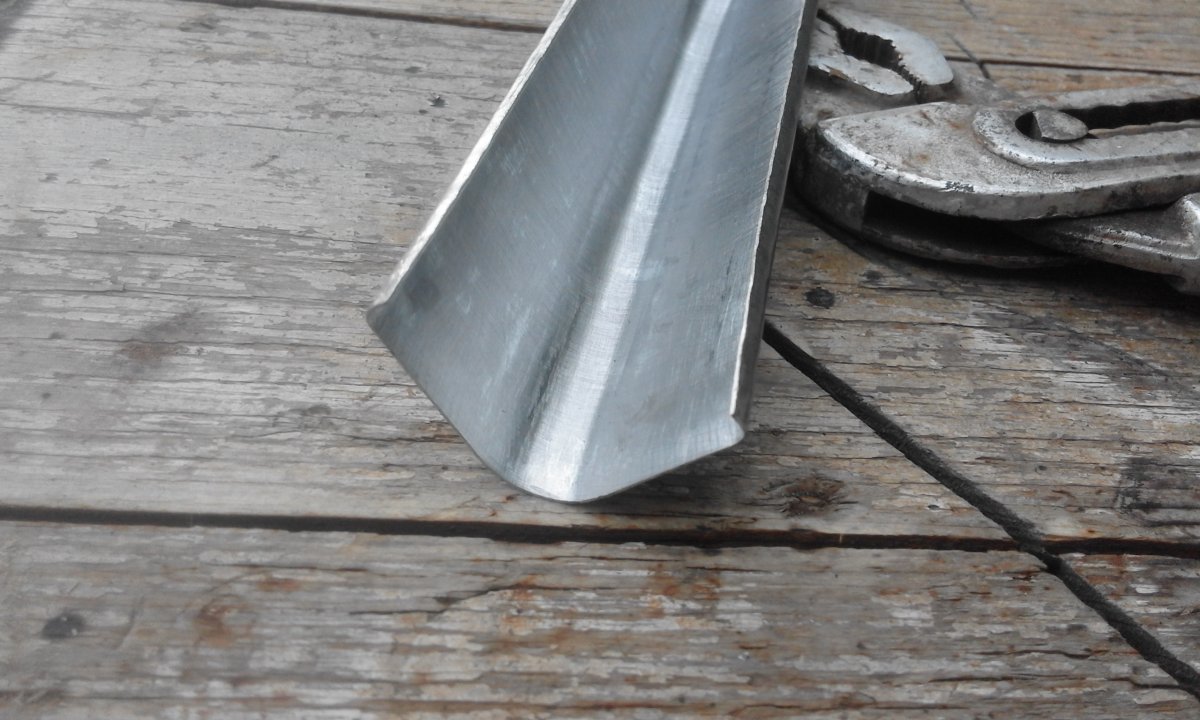

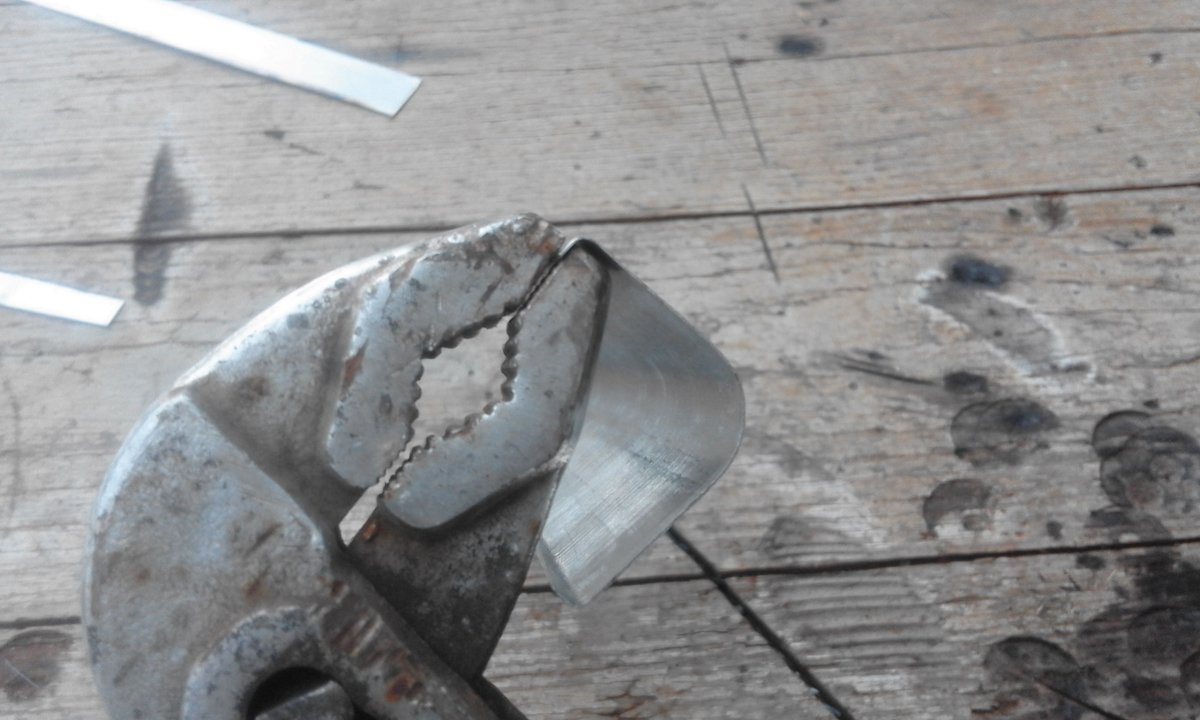

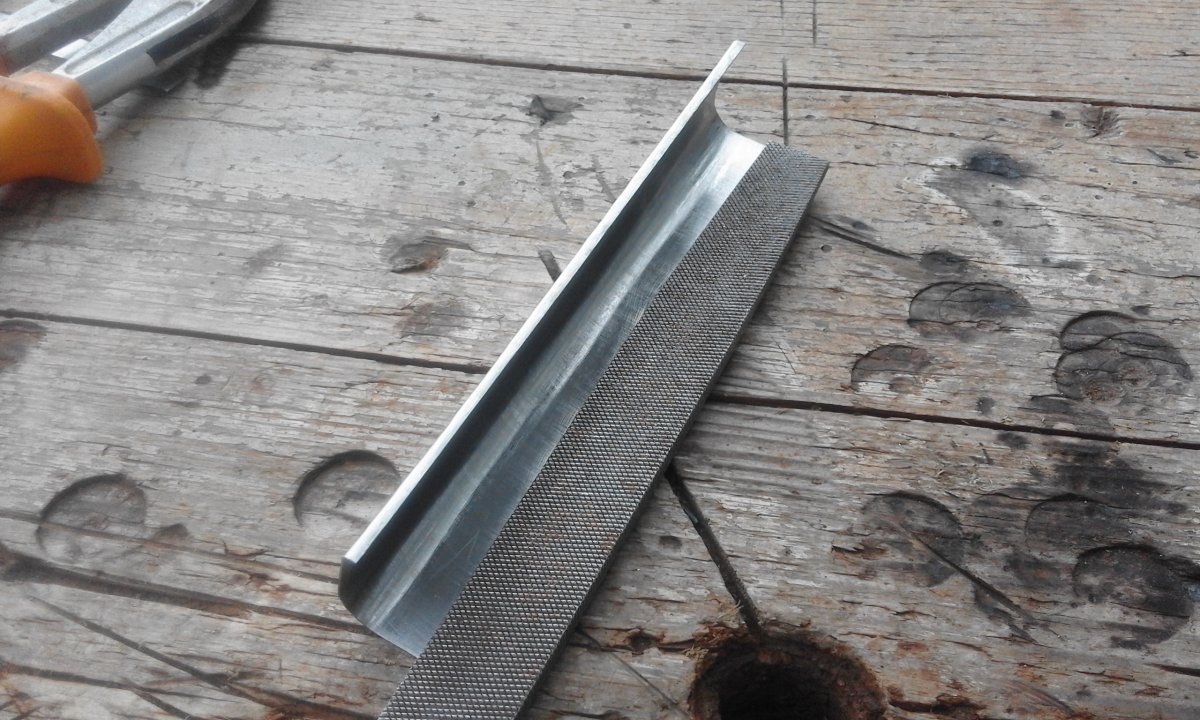

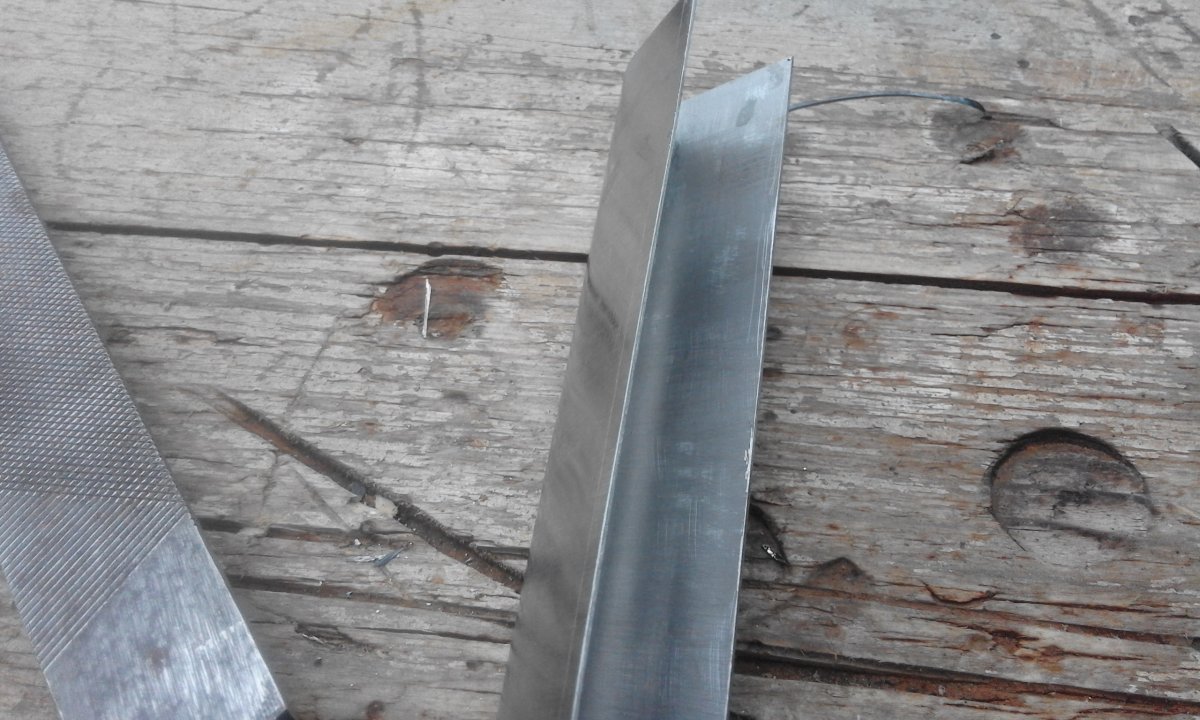

Розігнув заготовку для зручності в подальшій работі. Розгинав до певного стану. (Після загину потрібних форм все стане на своє місце, так як прораховано. Загини вже вольностей не допустять). Плоскогубцями зігнув до скільки дозволив кут. Далі чиканка. Вийшла відмінна заготовка під карбування.

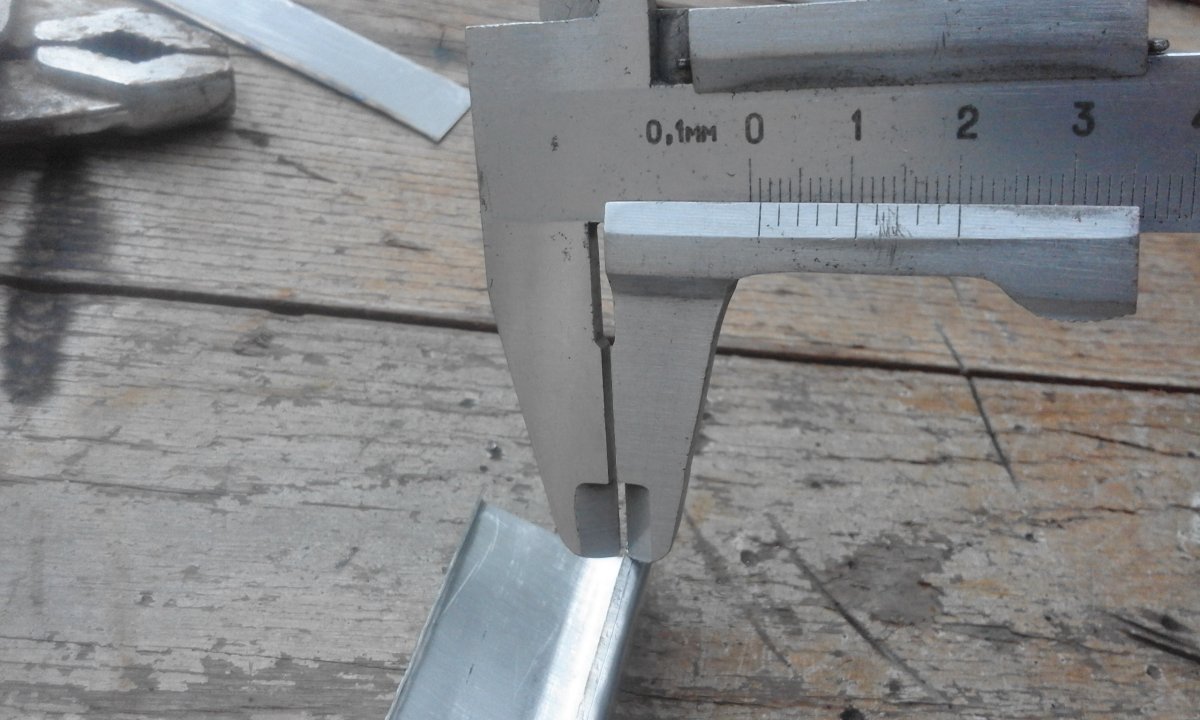

Зробив примірку зєднання. Получився 1мм лишній по любому. Відміряв,відмалював, відрізав,зачистив та зробив примірку по новій. Тепер все у нормі.

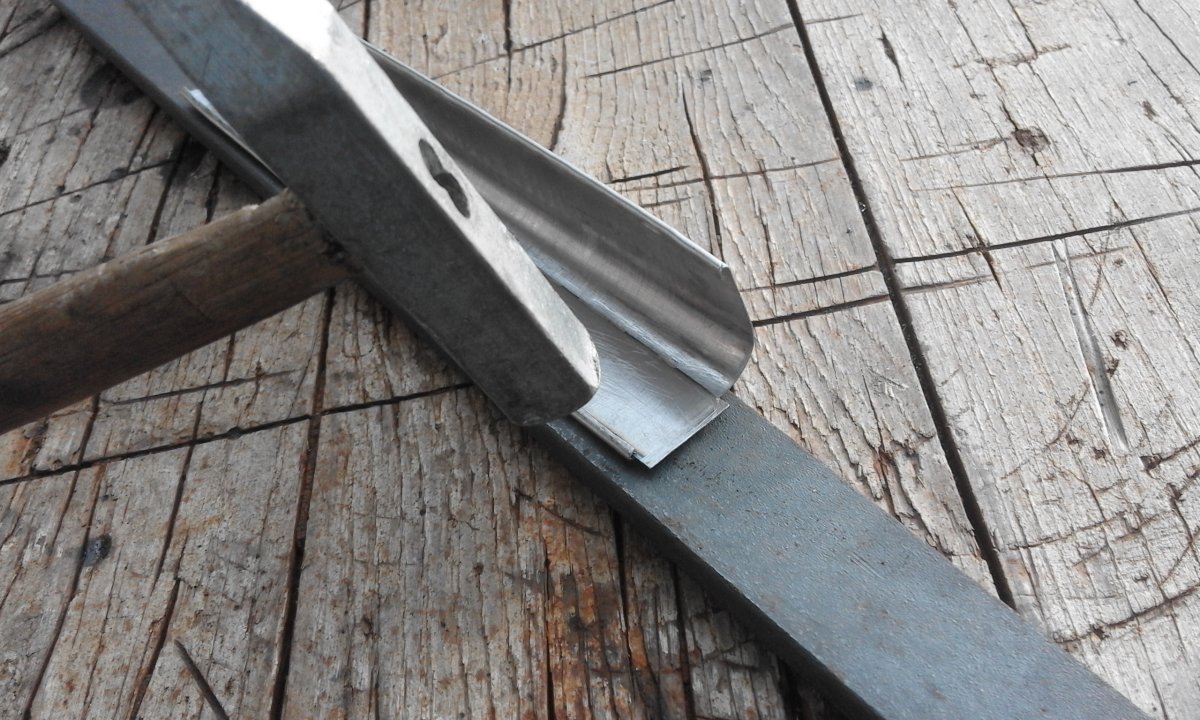

Підклав пластинку в місце згину і молоточком щільно по пластинці прочиканив з'єднання. Поверхня молоточка бажано що б була гладкою. Всякі дефекти на молотку можуть відбиватися на роботі, це не потрібно.

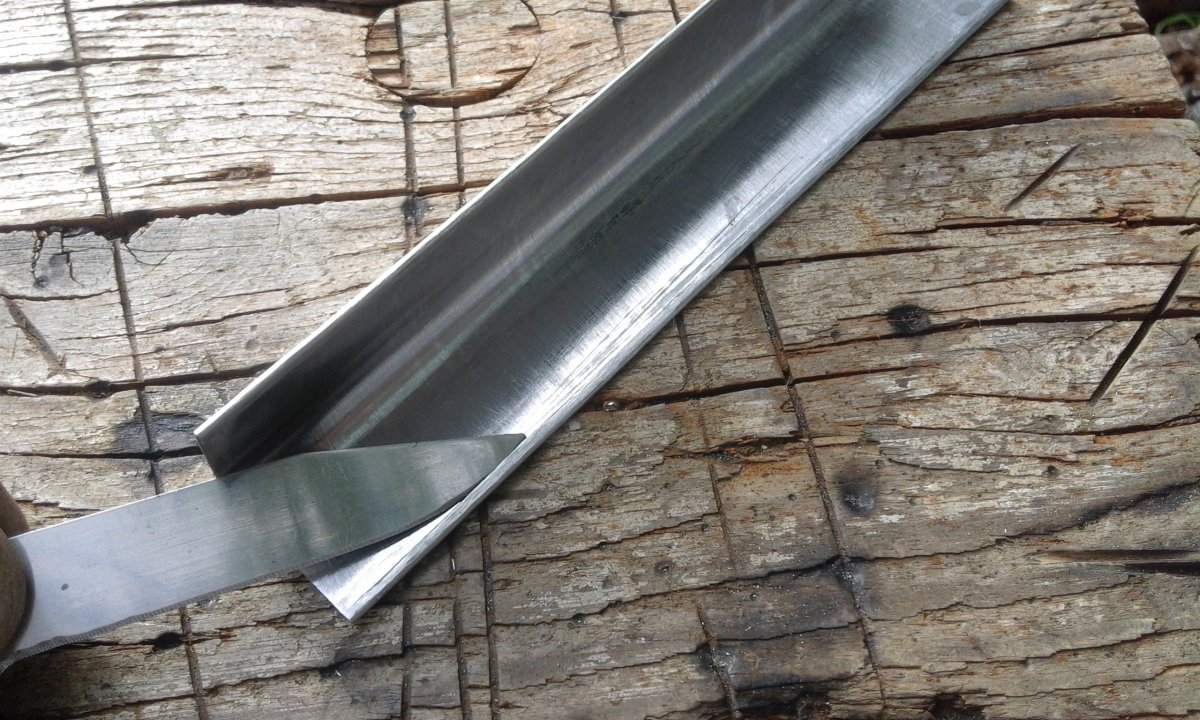

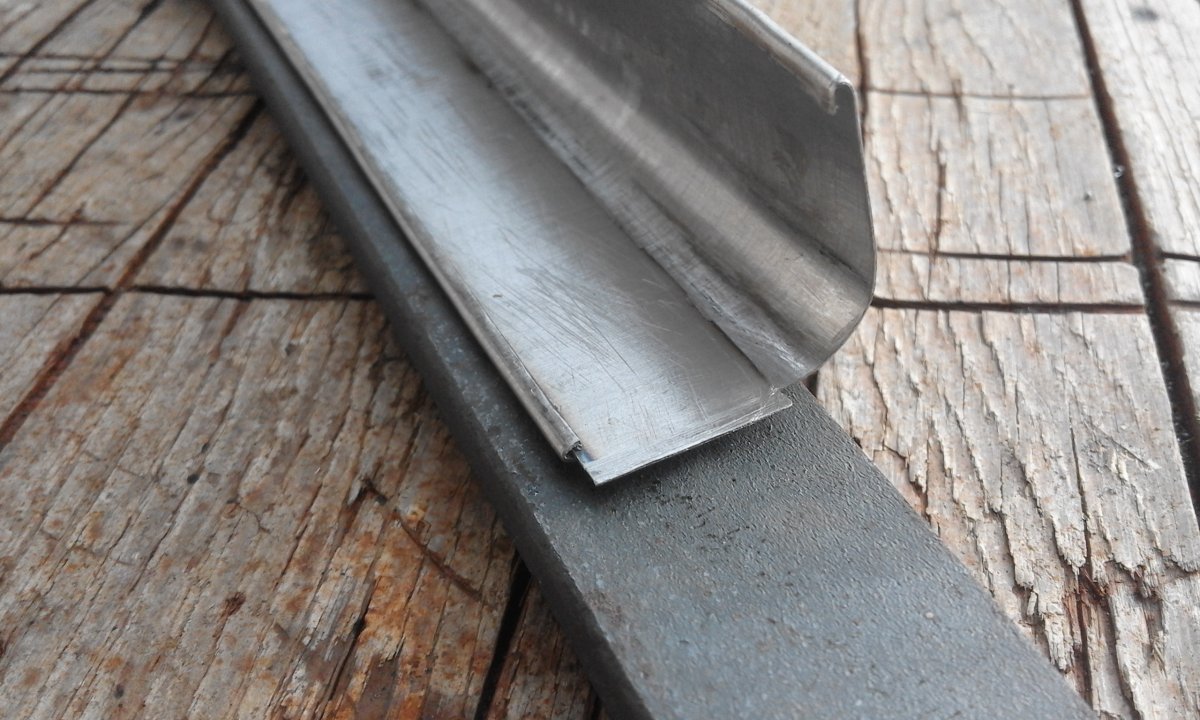

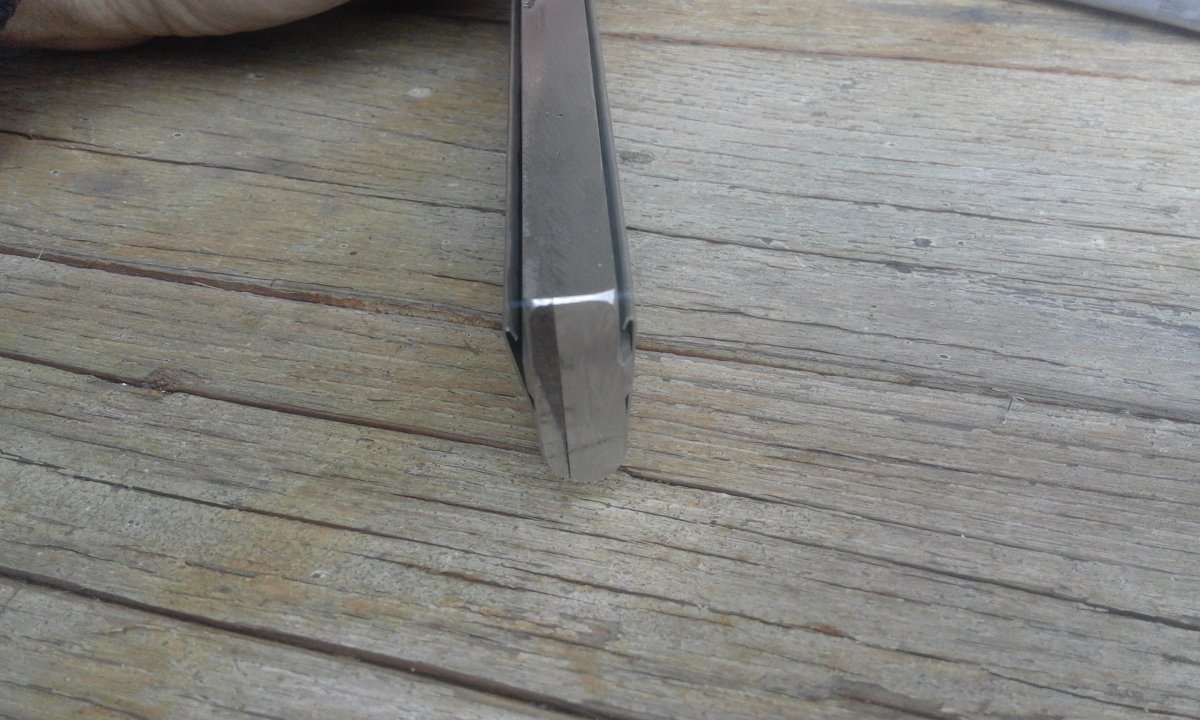

Відігнув трохи чиканку ножем, поправив пластиною, шліфанув наждачкою. Підготував для гарної посадки під відповідну заготовку. Хороший росклеп спочатку робиться на пластинці для того що б вийшов хороший кут. Це вже сформований кут виходить, що при карбуванні потім не зрушиться нікуди.
Розгинаю потім трохи для хорошого входу відповідного загину. Якщо не сформувати спочатку на пластині загин то він буде півколом і зачеканиться потім в непередбачувану сторону (якось так).

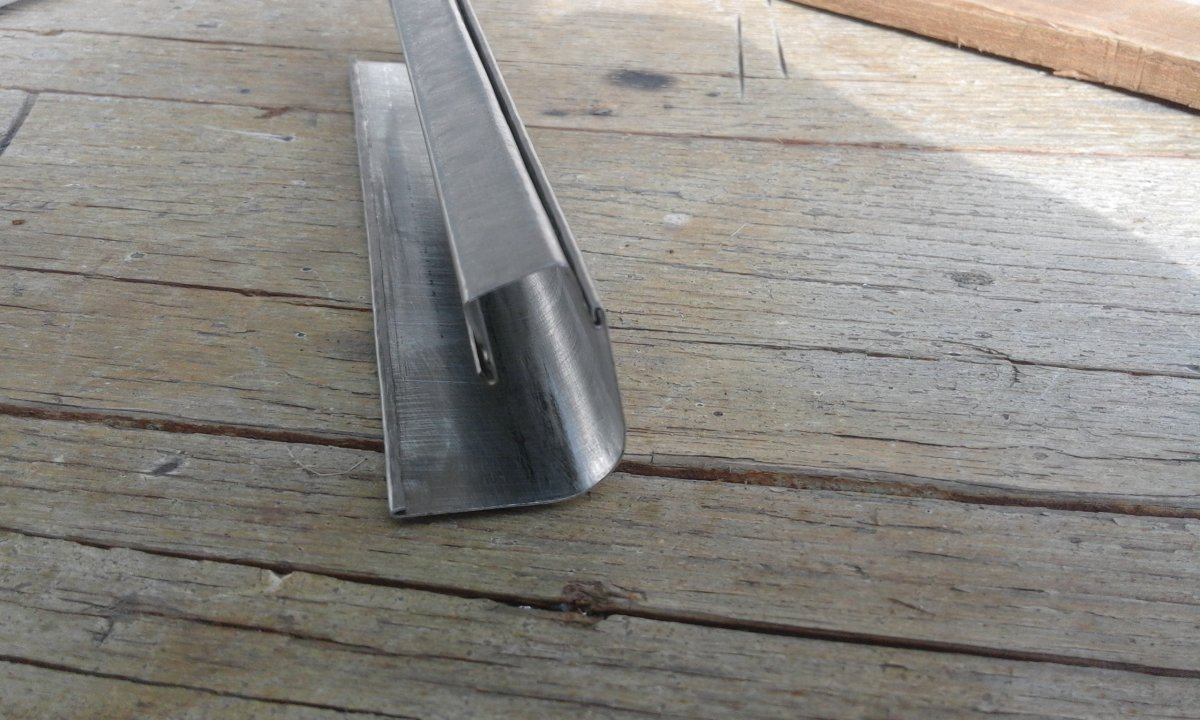

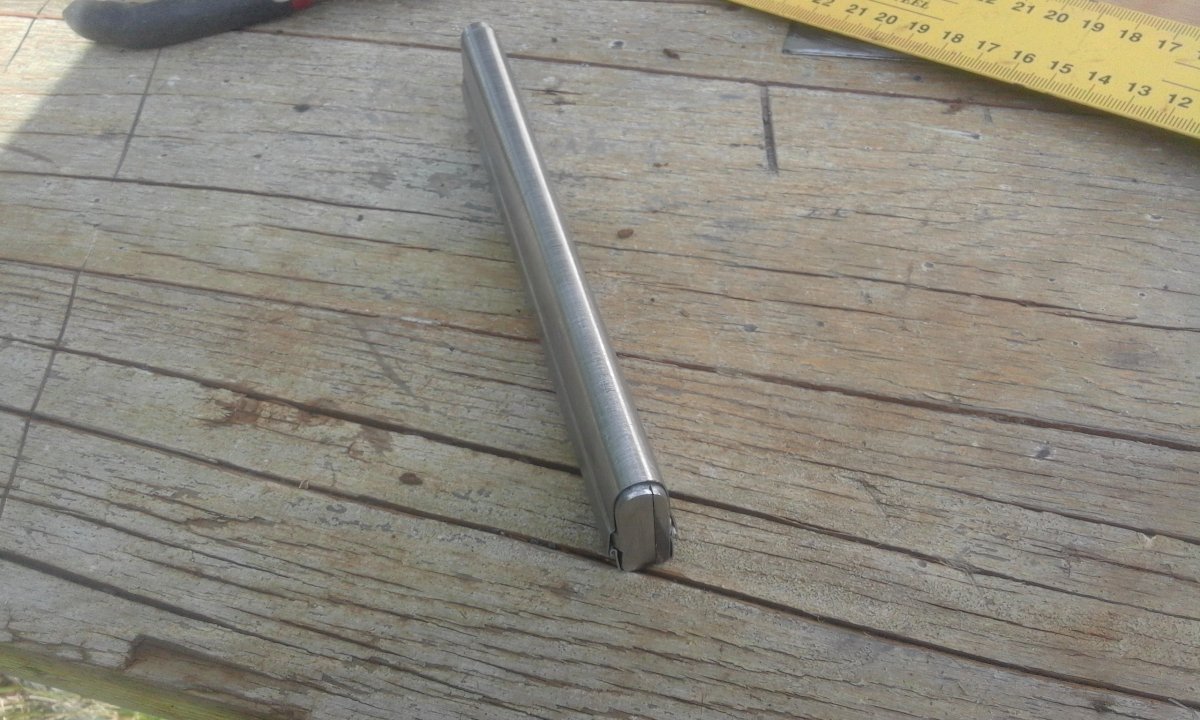

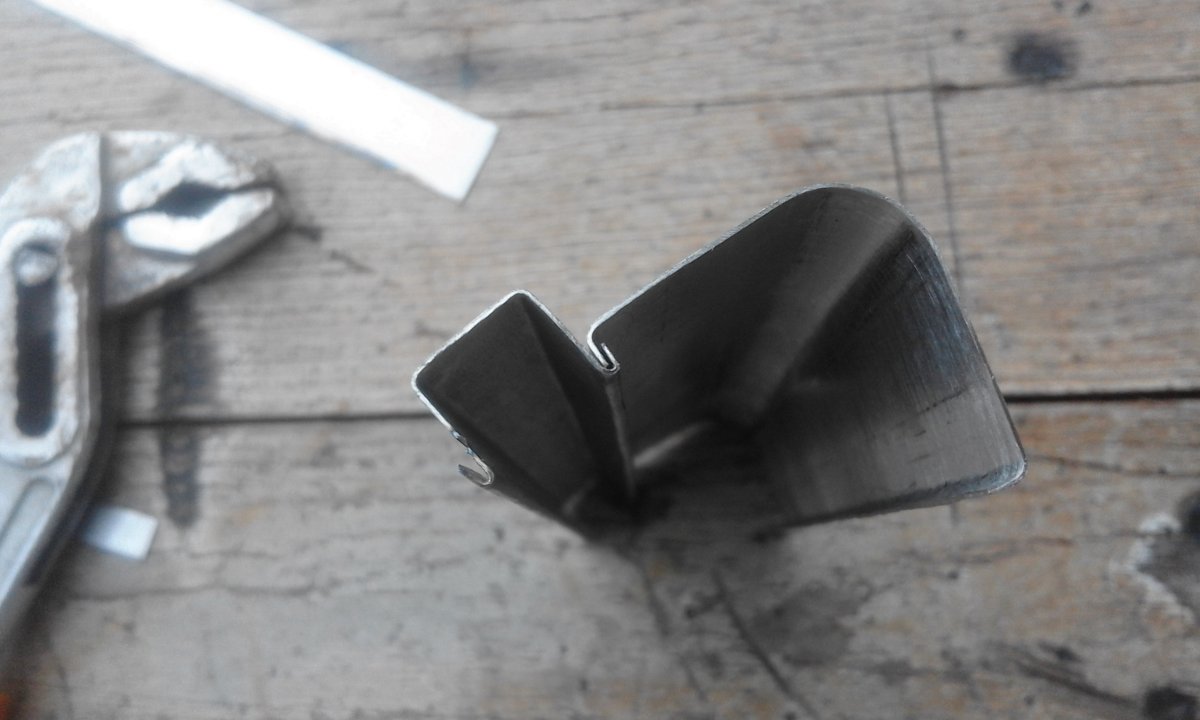

Після всіх робіт над загинами, все виглядало ось так. Зєднання не погане.

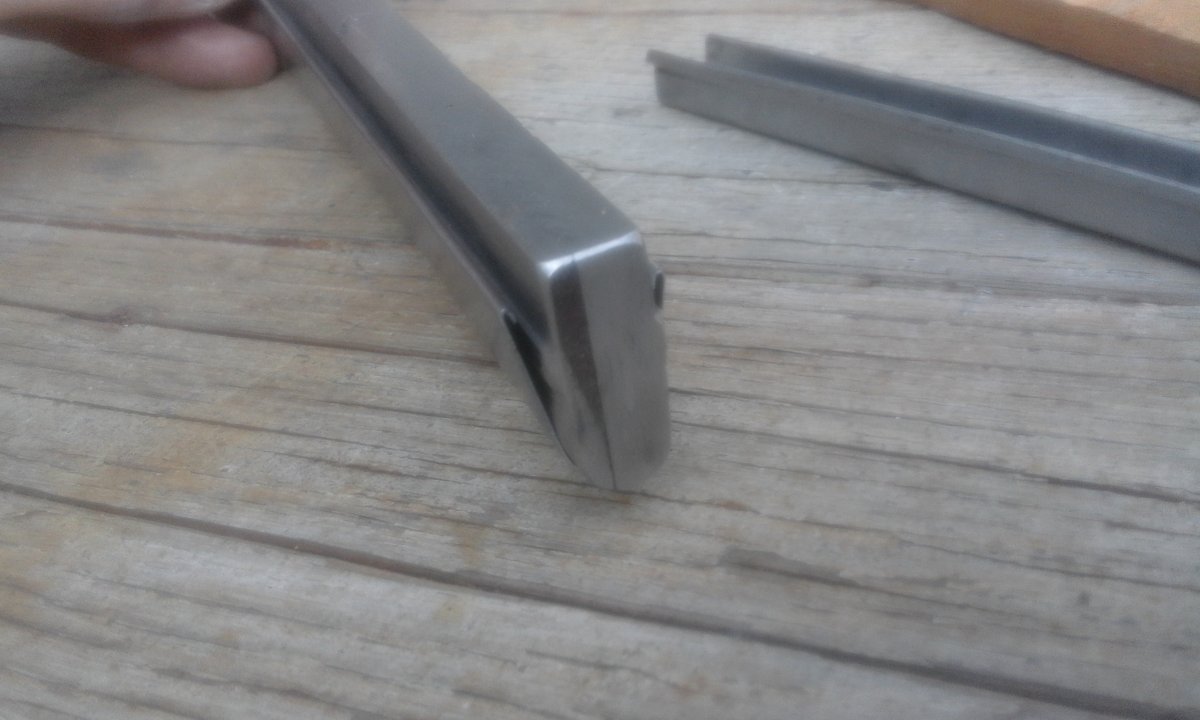

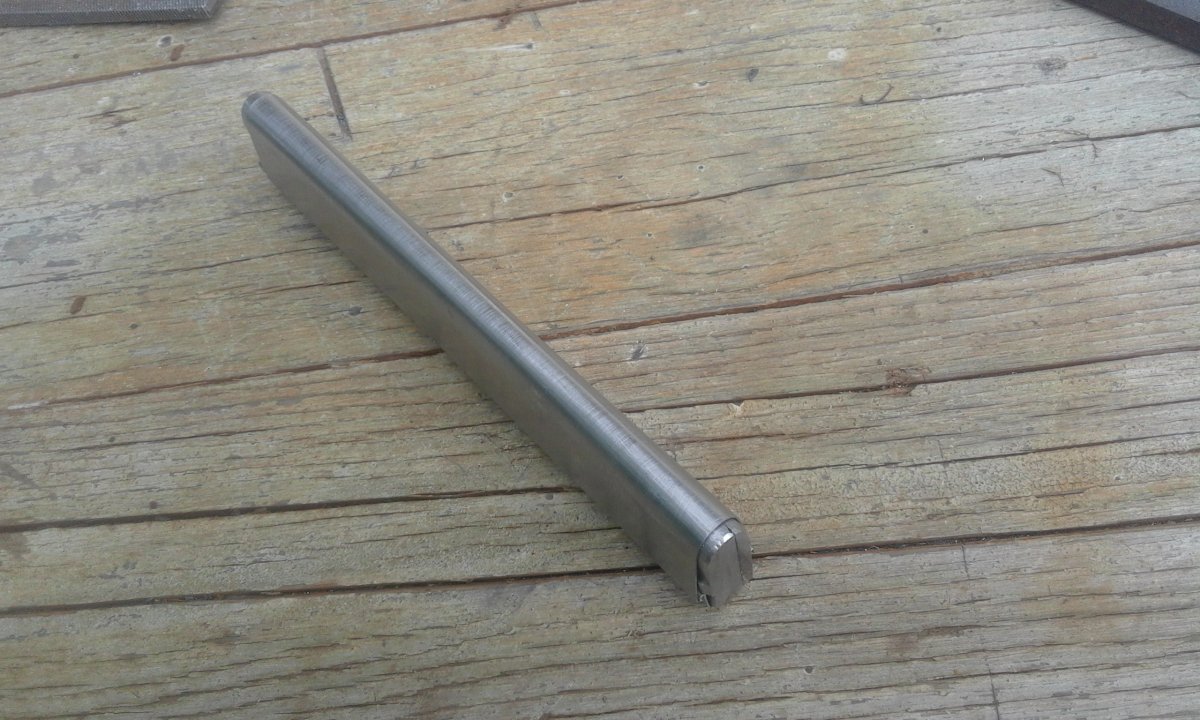

Обігнув руками заготовку по оправці і дощечкою знову ж простукав по напівкруглій частині. Все підігнано за місцем.



Я старался. Делаю из жести так как нет фрезера и мой старенький магазин был из жести.



Момент істини.

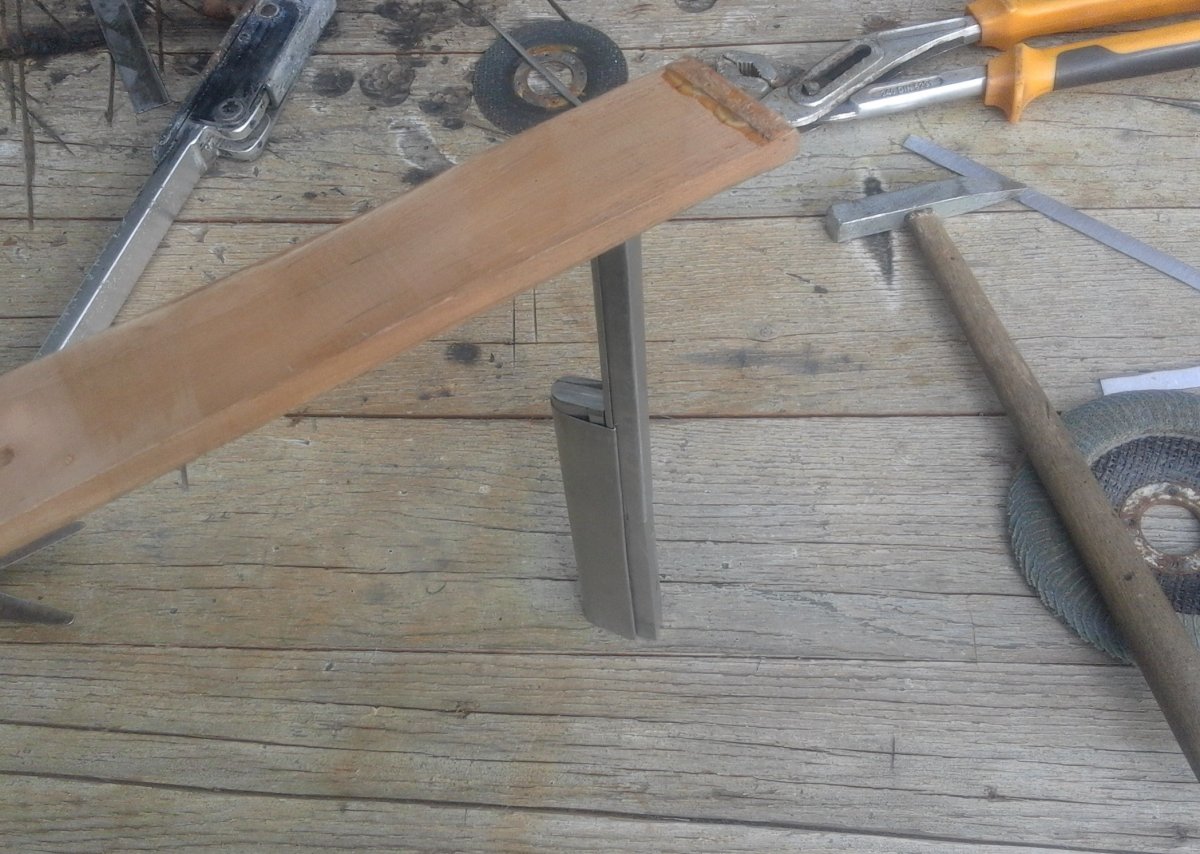

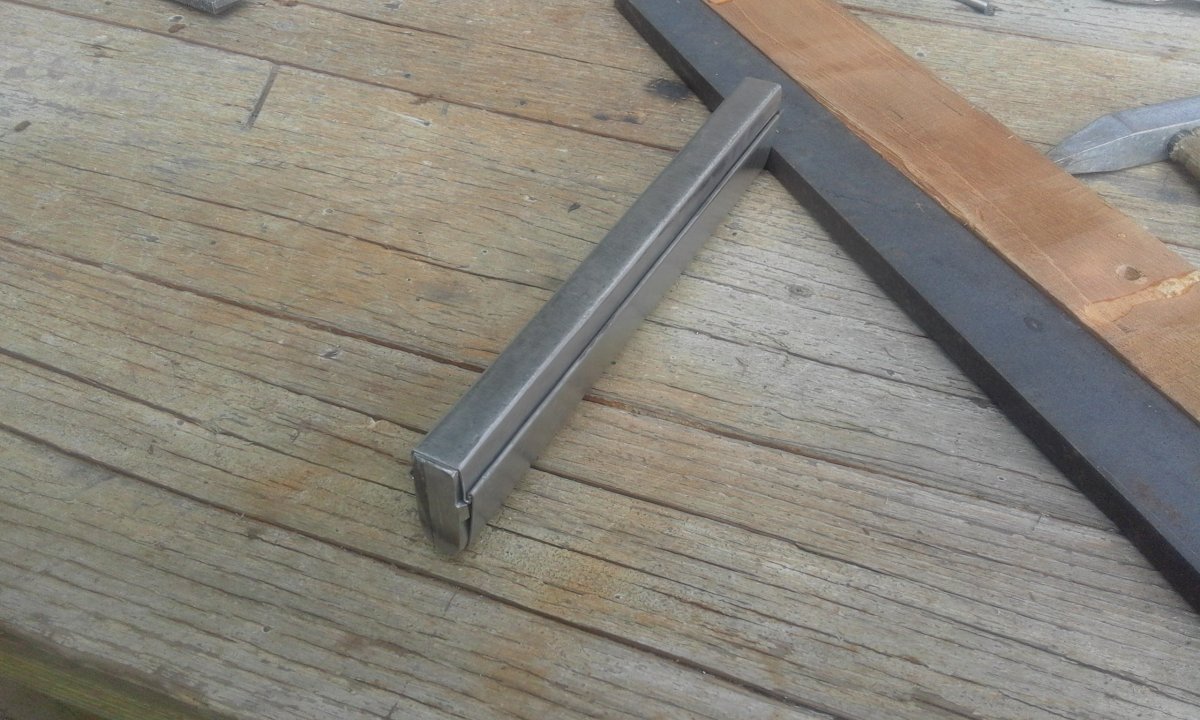

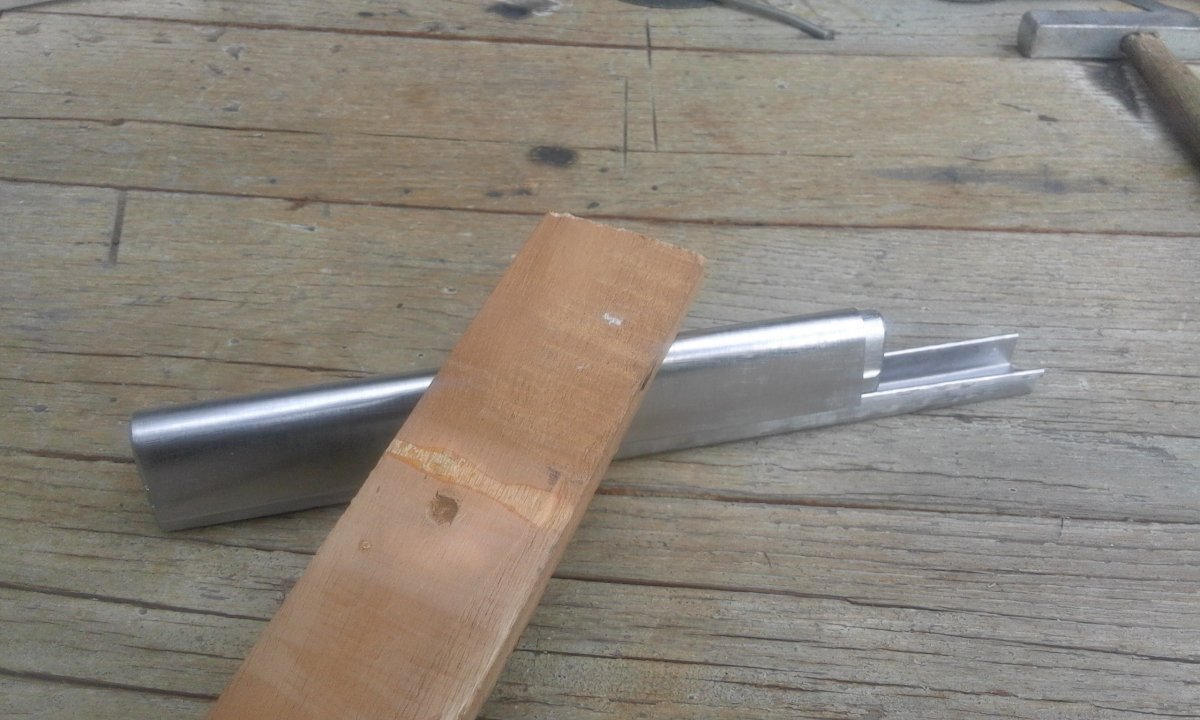

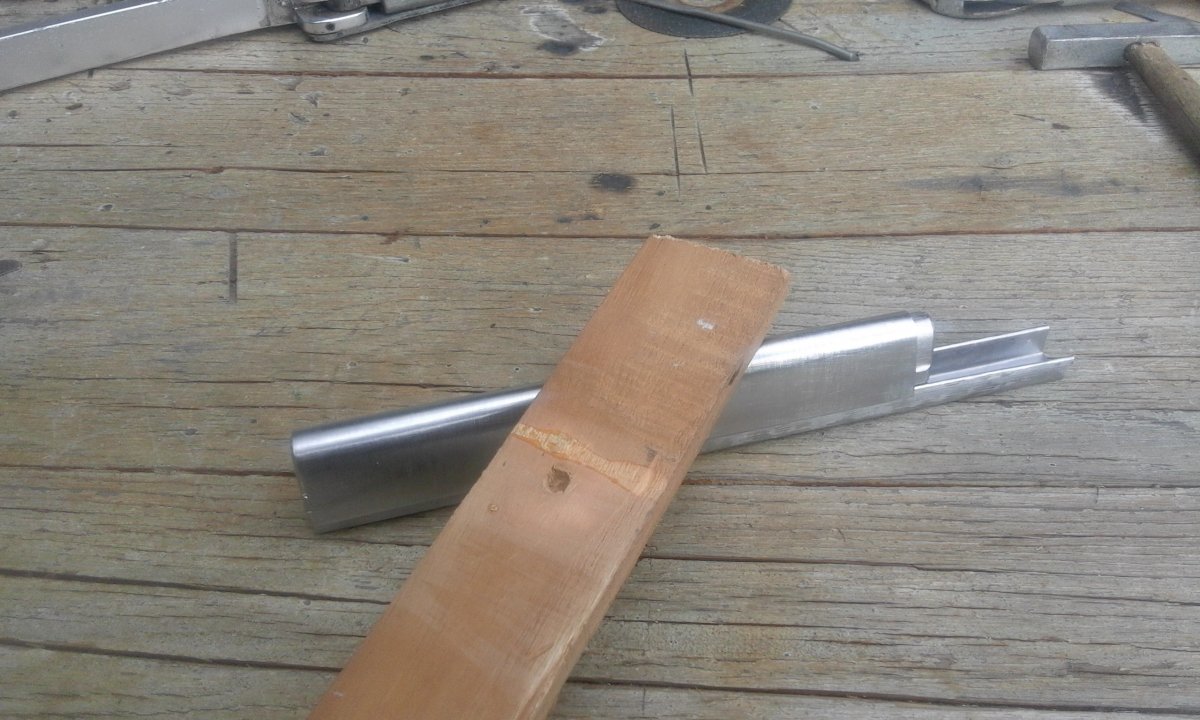

Поставив передню заготівку магазину на оправку і вставив загин в загин задню частину магазину. Поставив з верху дощечку і по чуть чуть став забивати. Справа рухається, але скрипить.



Щоб діло краще йшло, час від часу простукував дощинкою по округлій частині. Робота йшла яж співала.

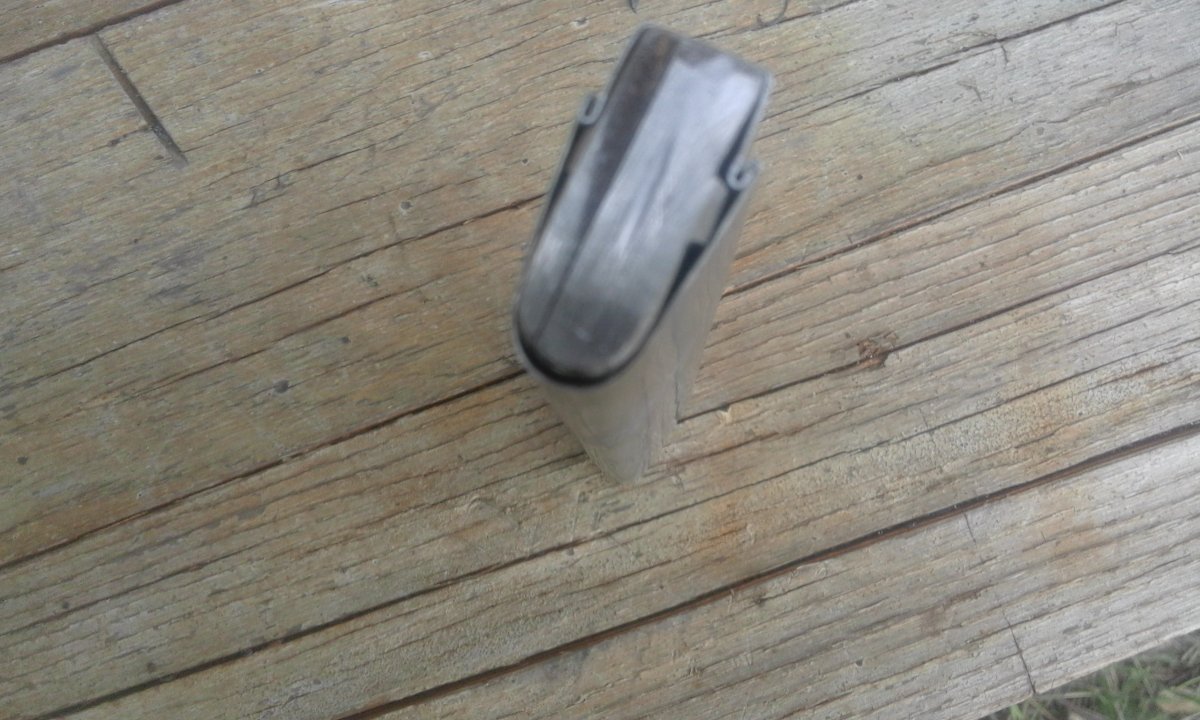

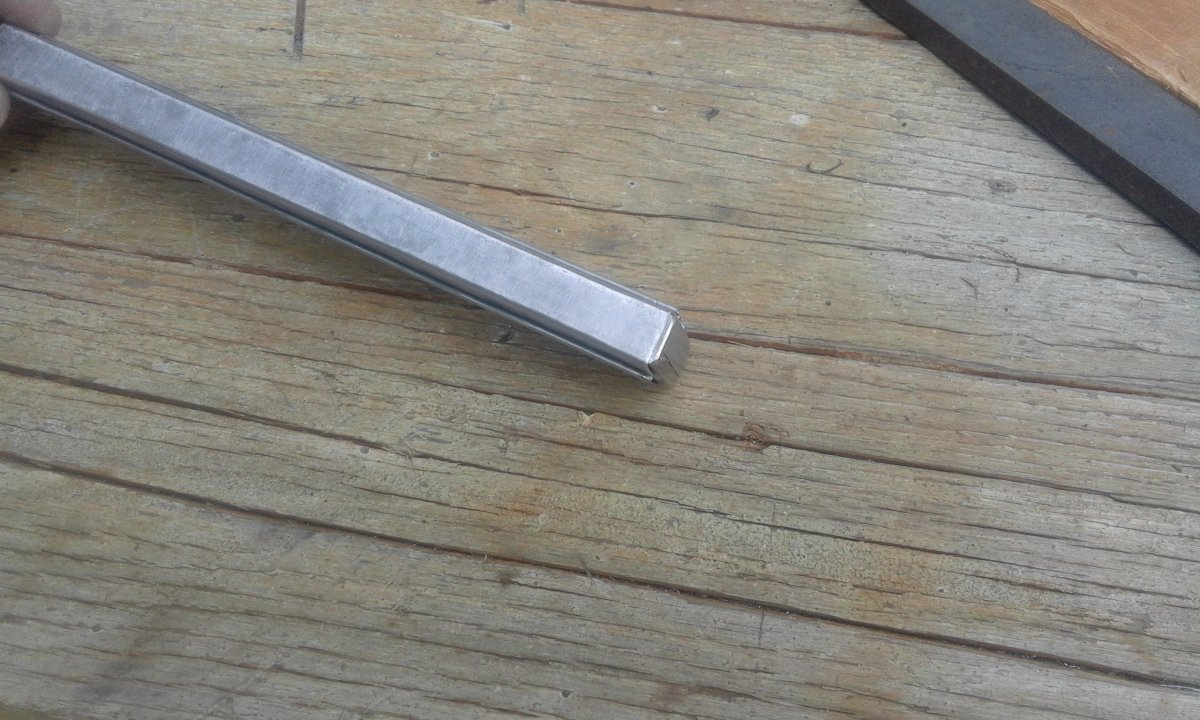

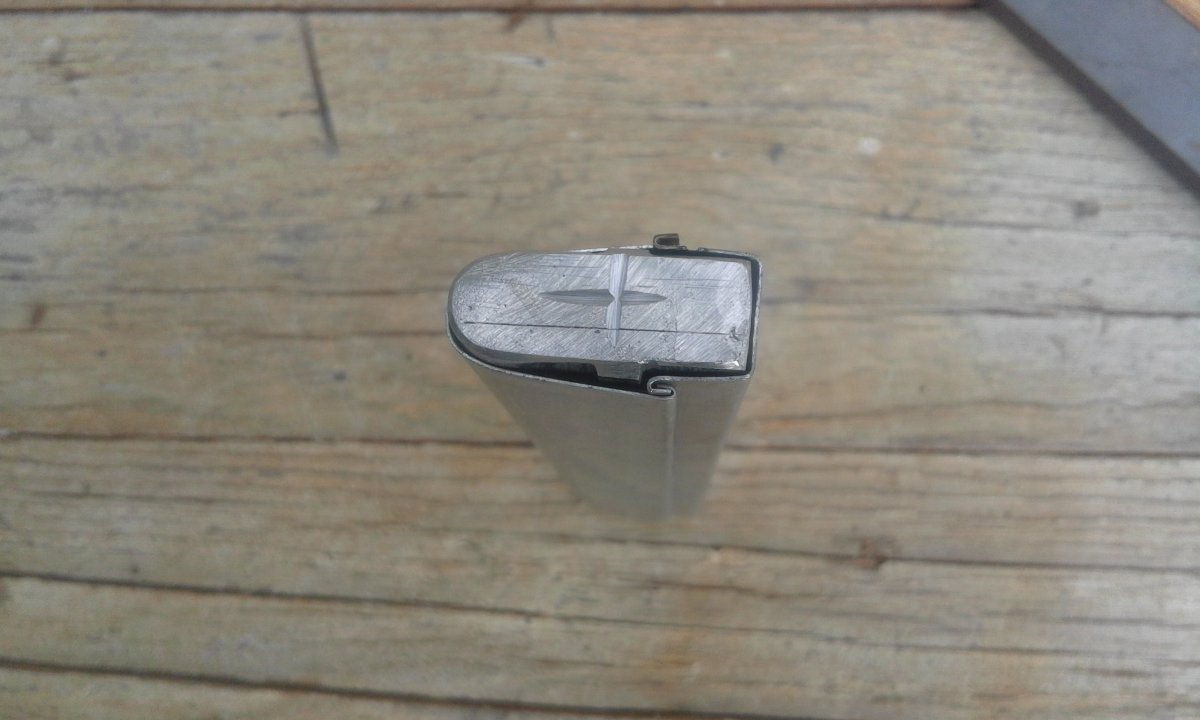

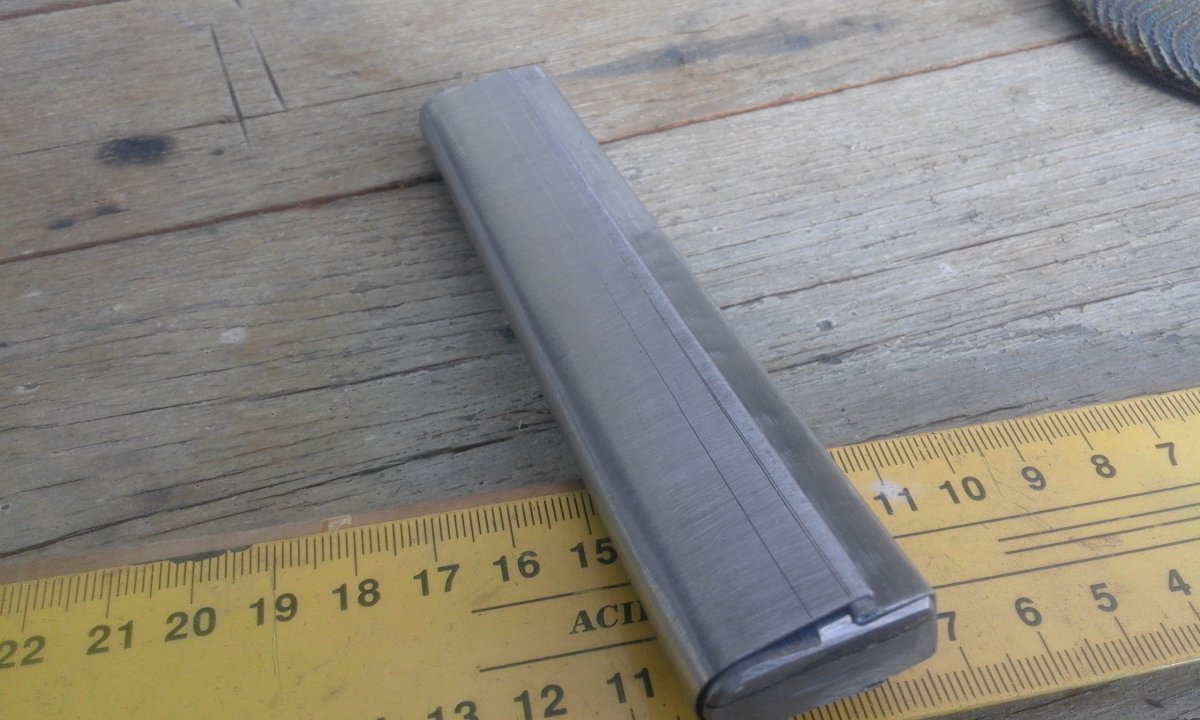

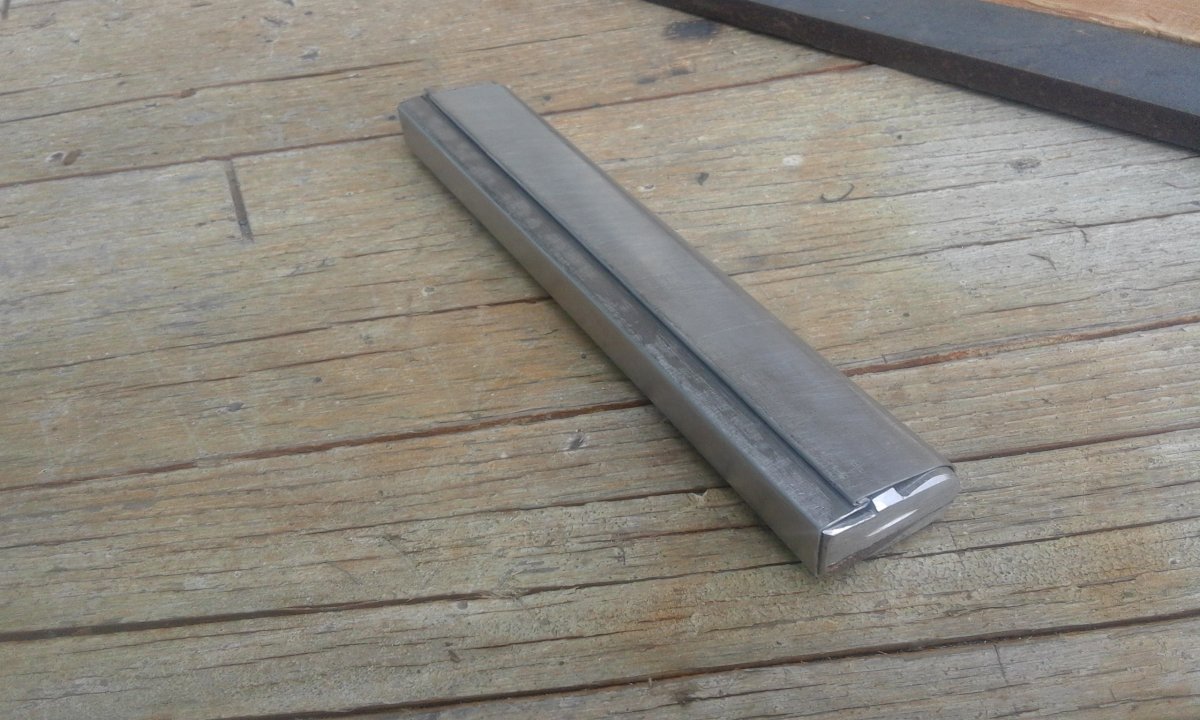

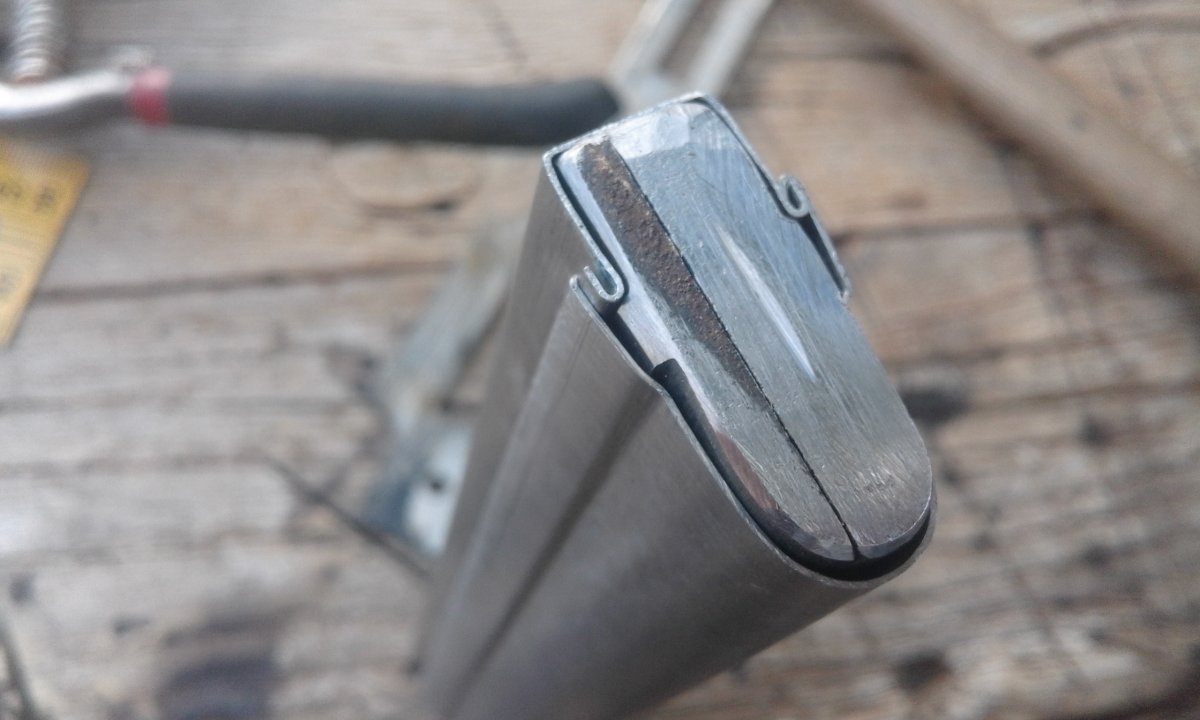

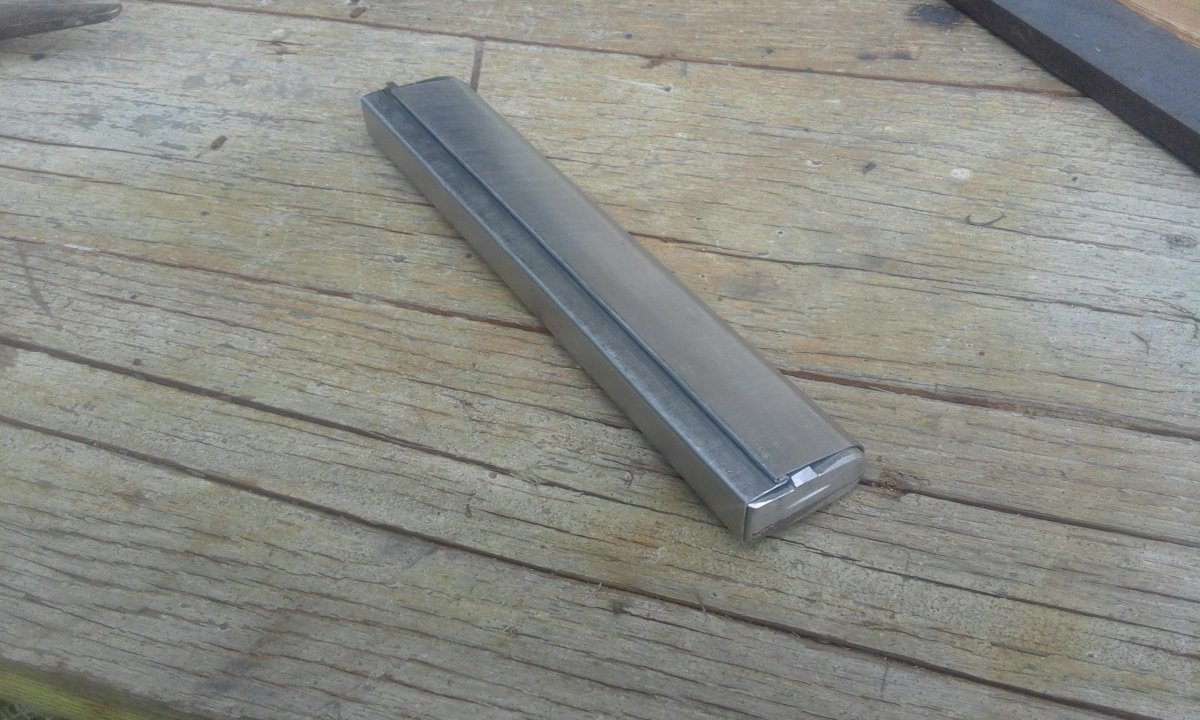

Зібрав заготовки в одне ціле. Чим ближче до фінішу тим веселіше працюється.

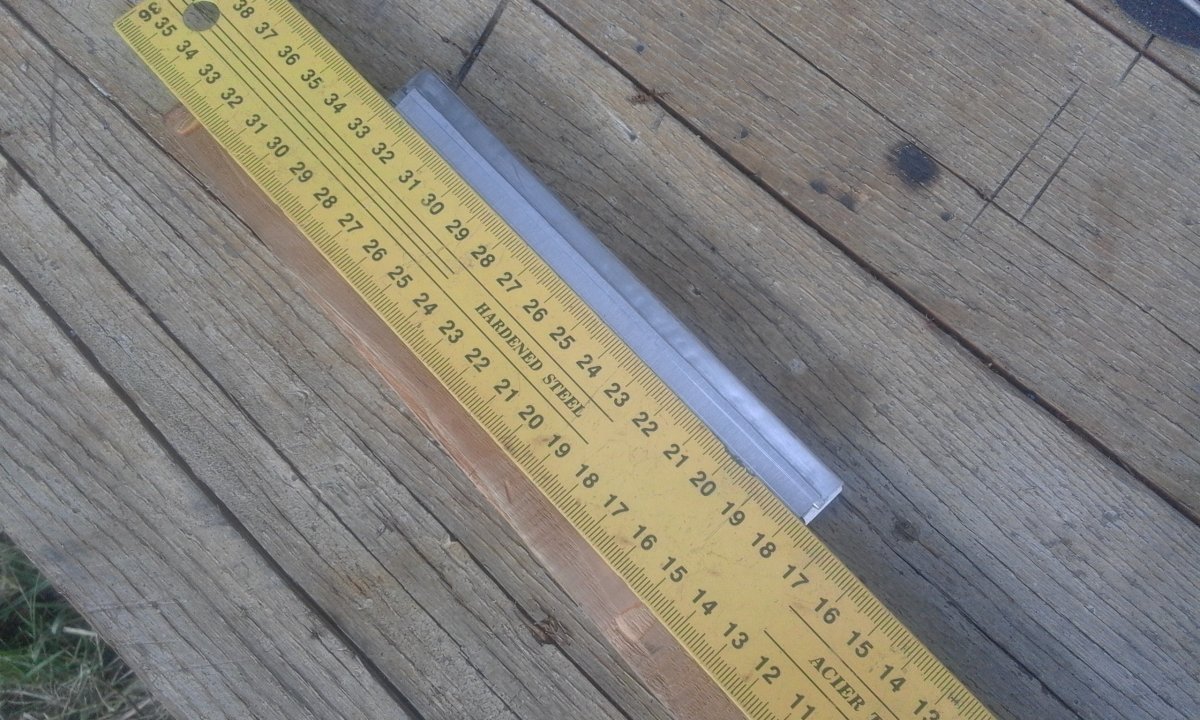

Розрахував і накреслив лінії. Хоча і розраховувати нічого, все показала сама оправка і заготовка .

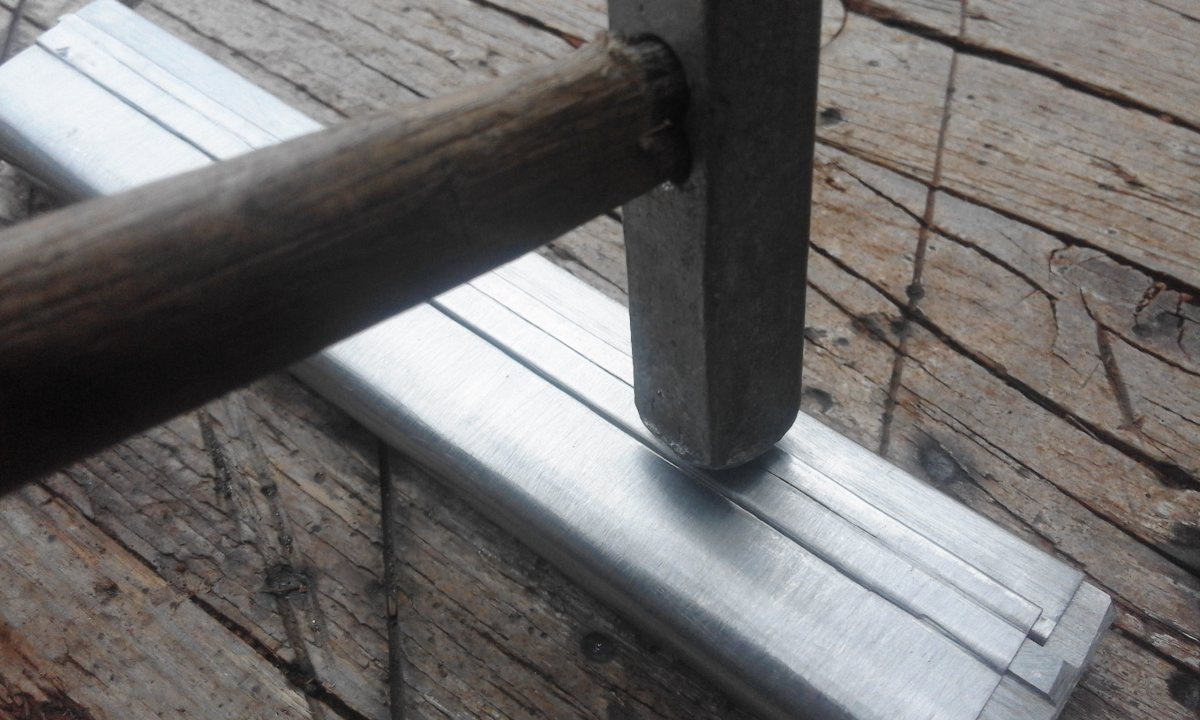

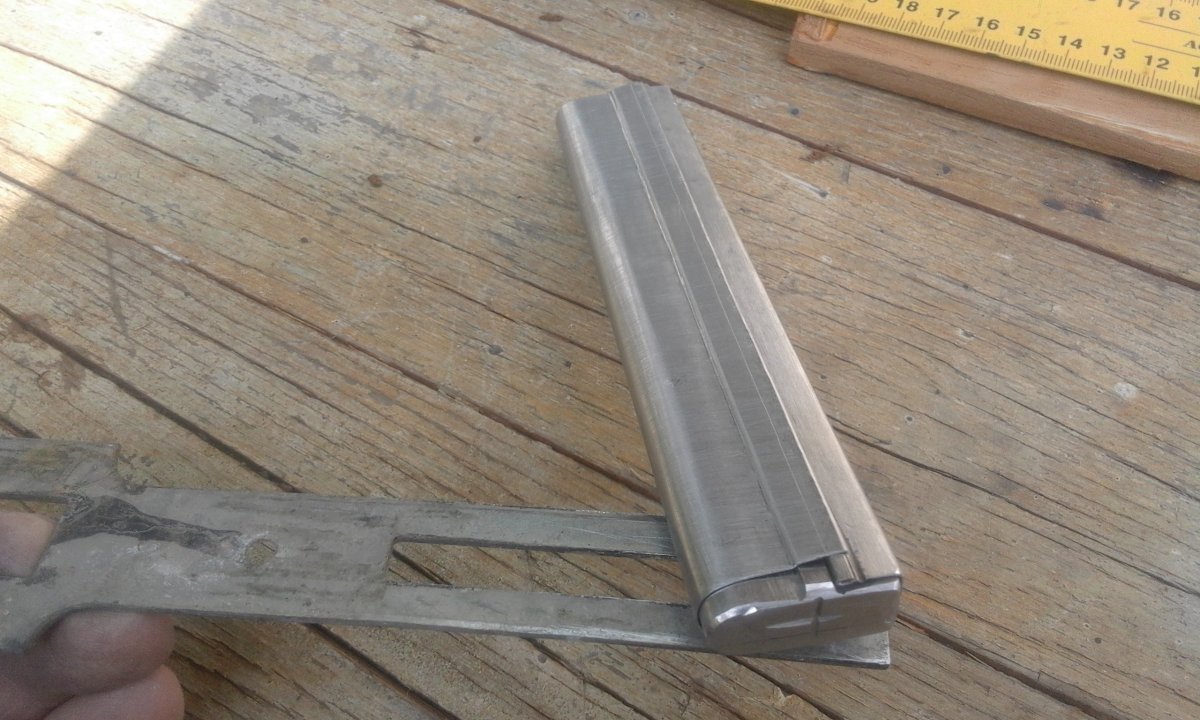

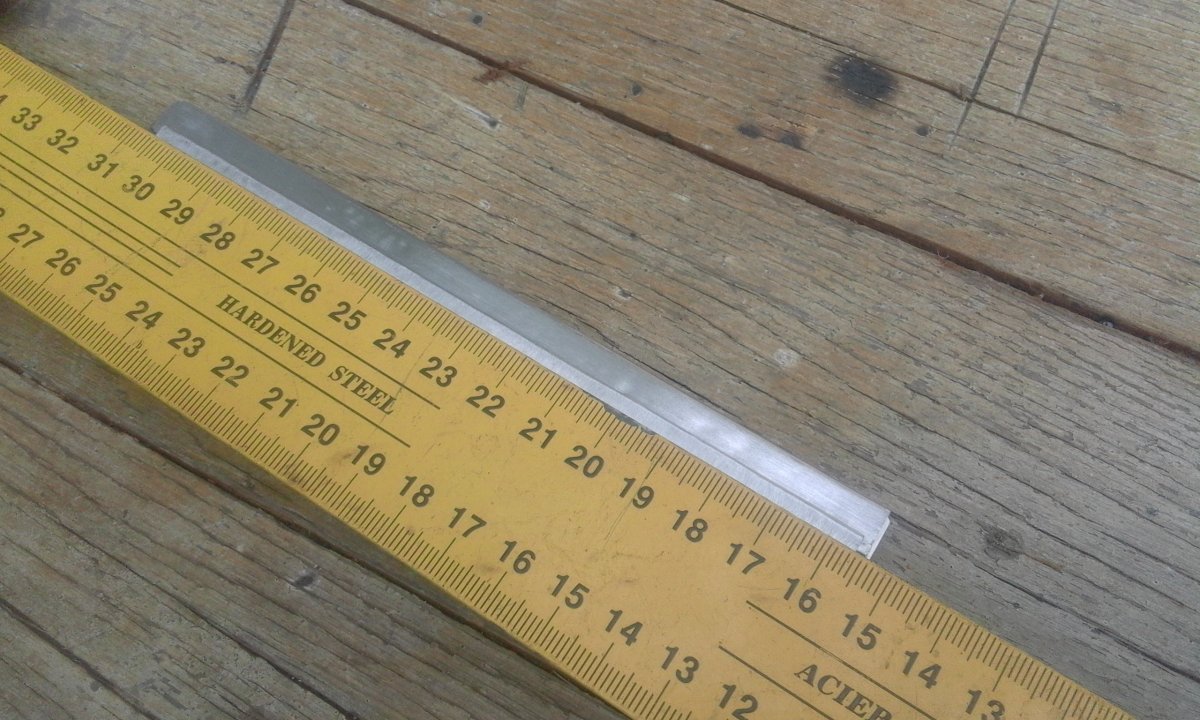

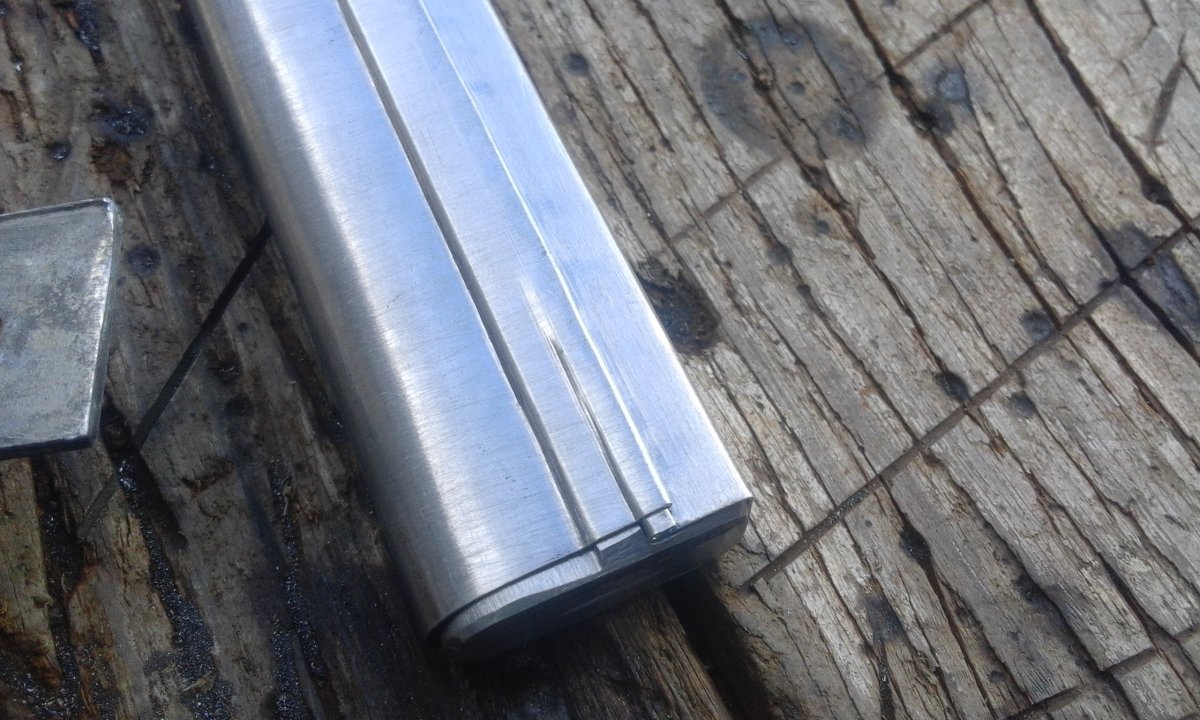

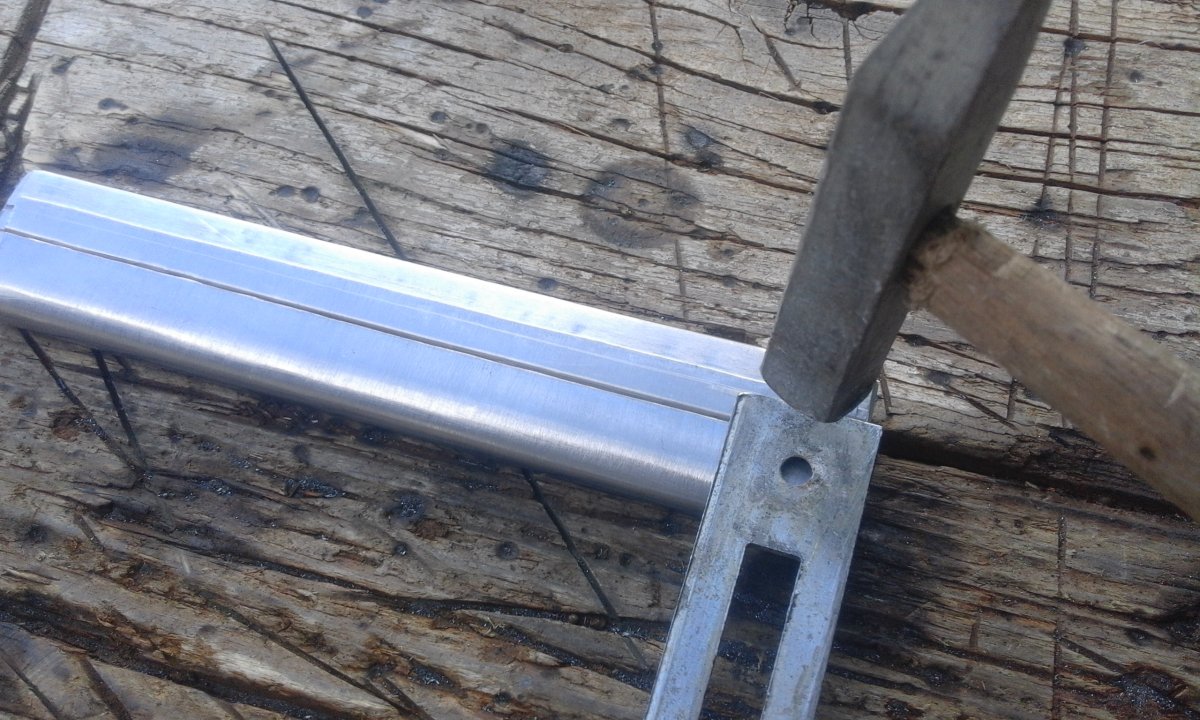

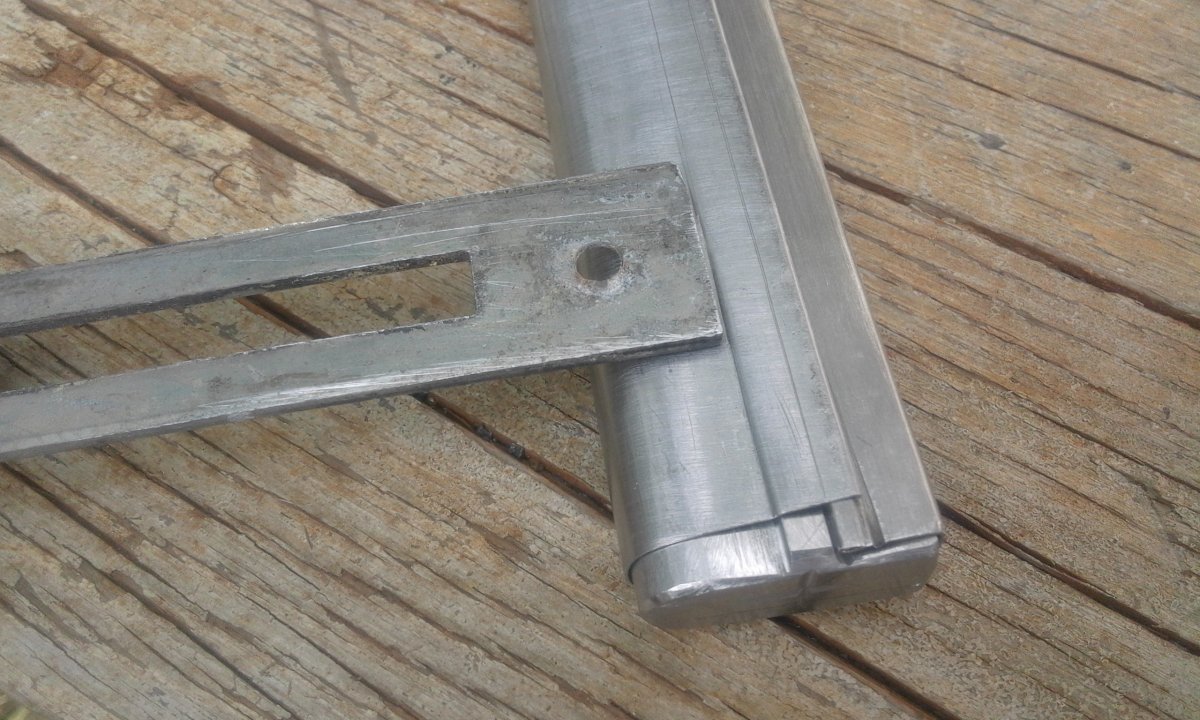

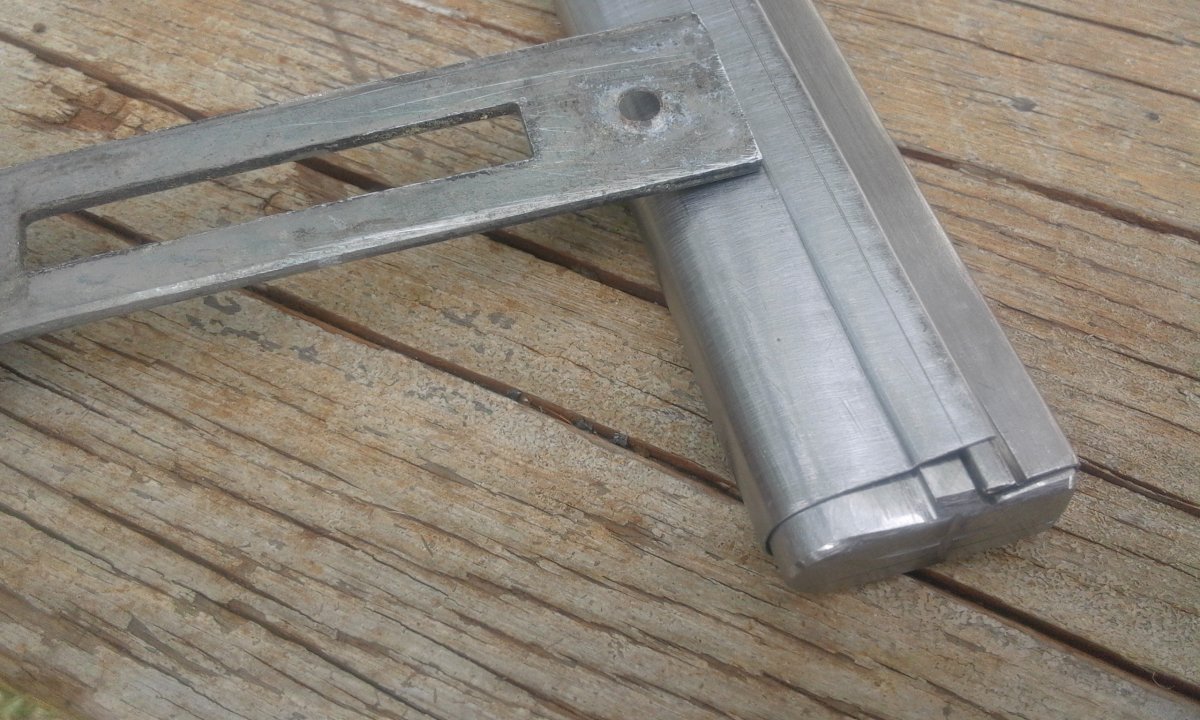

Взяв деталь з замка з рівною гранню, положив по лінії чиканки та молотком прочиканив лінію. Прочиканив форму цих елементів з двох сторін. Поки що все не в чистову. Після всіх чиканок, все поправлю акуратніше.

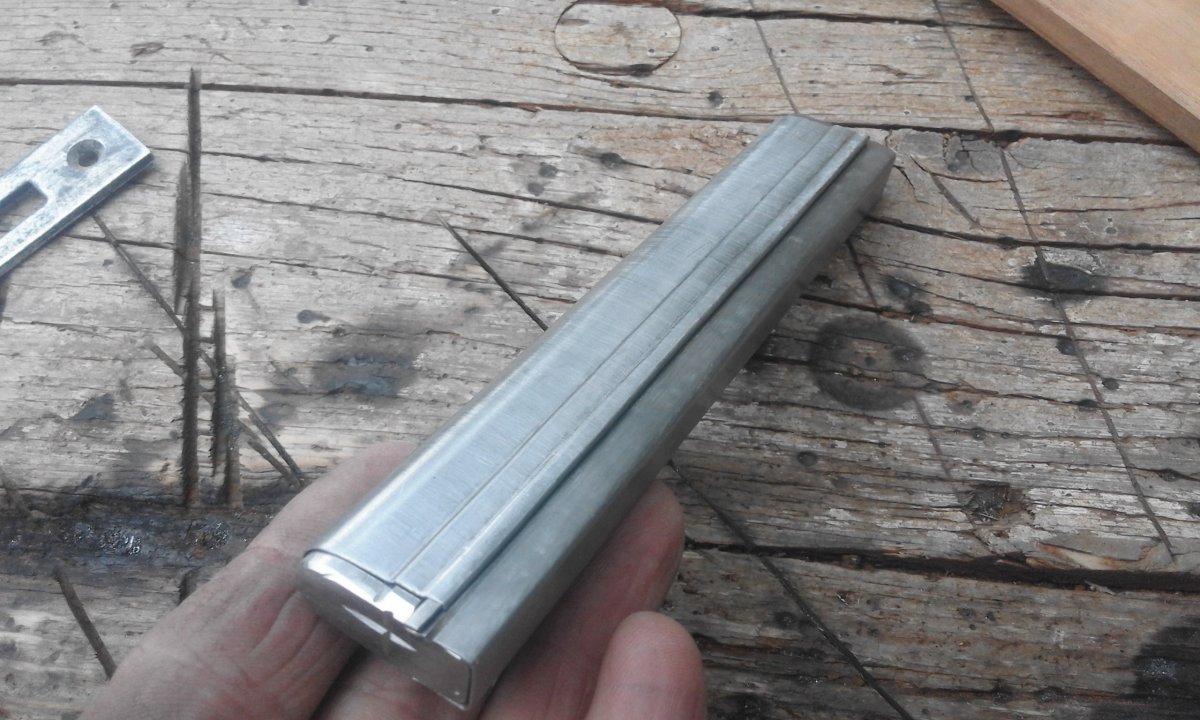

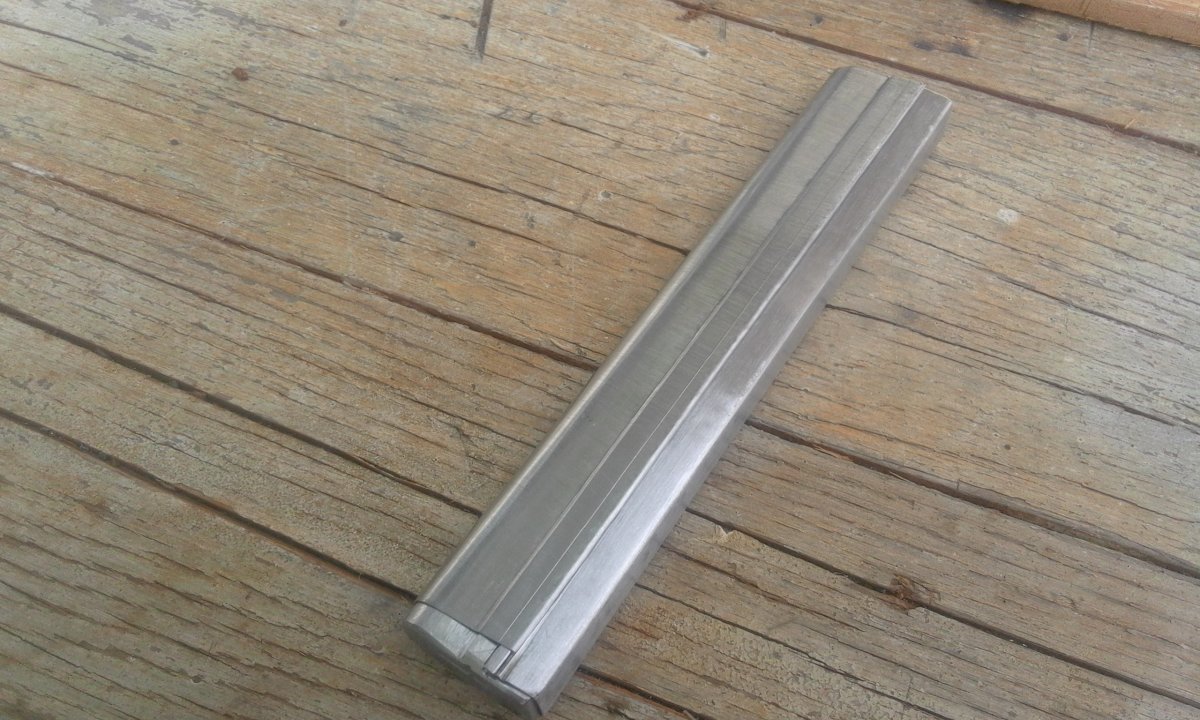

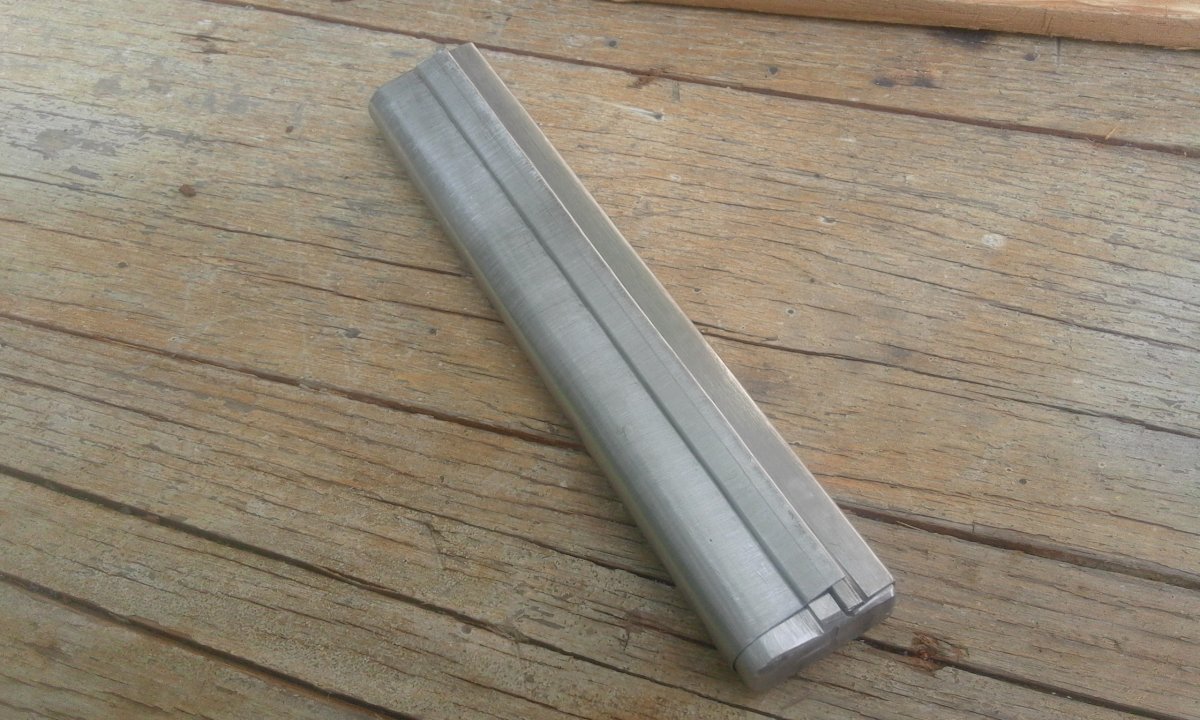

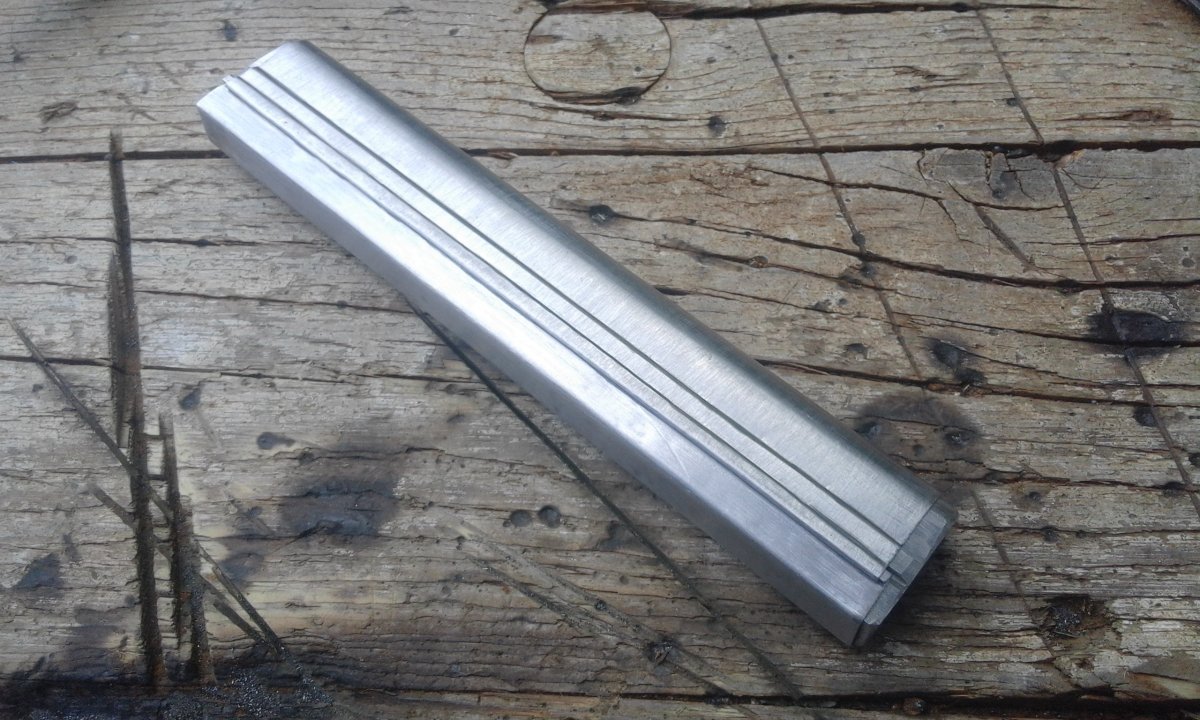

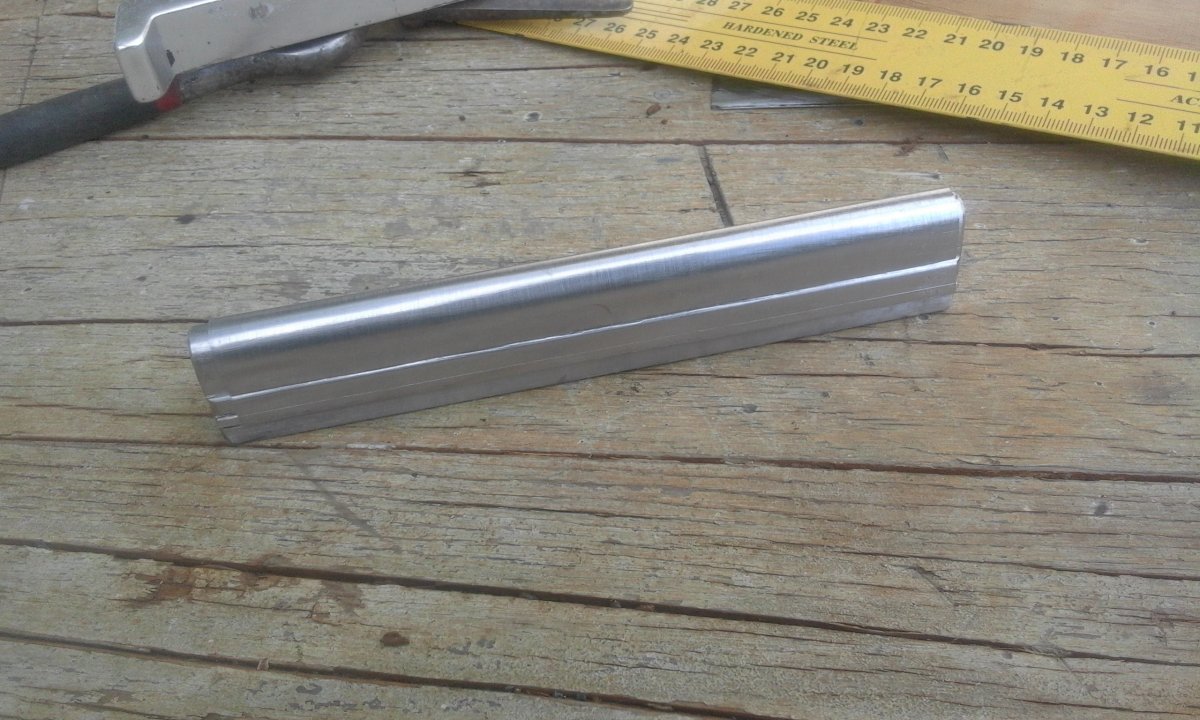

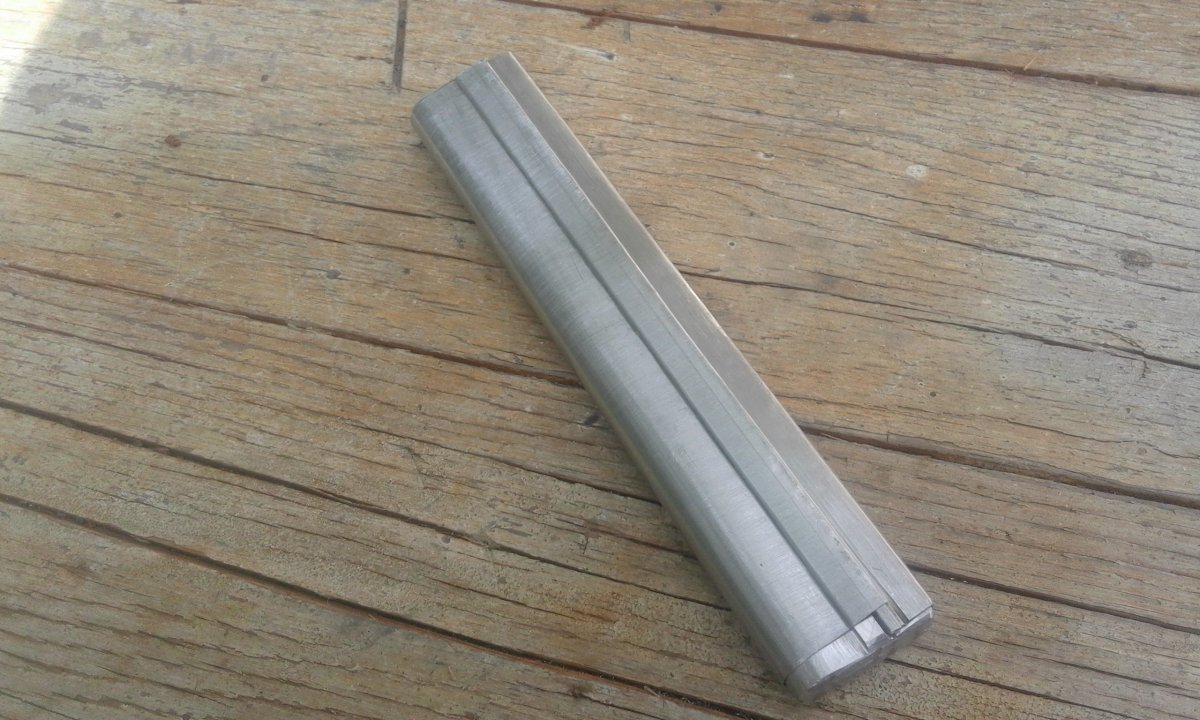

Суцільний вигляд, поки що грубої чиканки. Вся красота та вади на лице.



Груба чиканка слідуючого елементу.



Завтра воскресенье !. Грех работать !. Лутше на коп сходите.

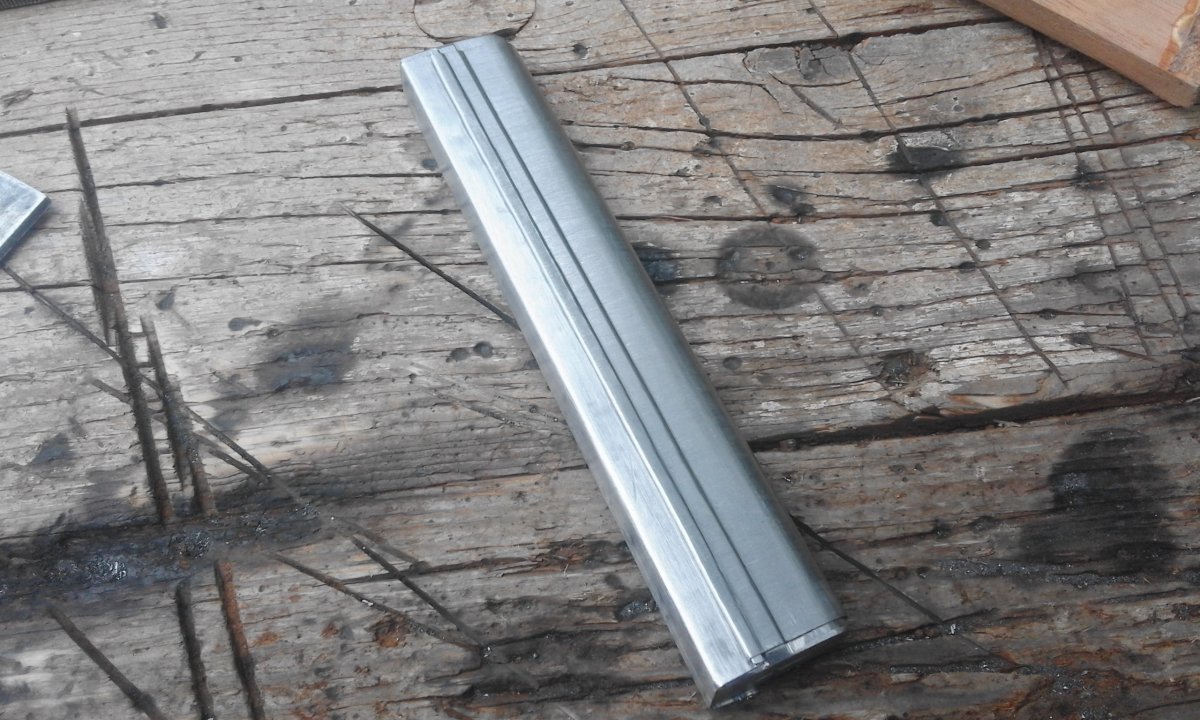

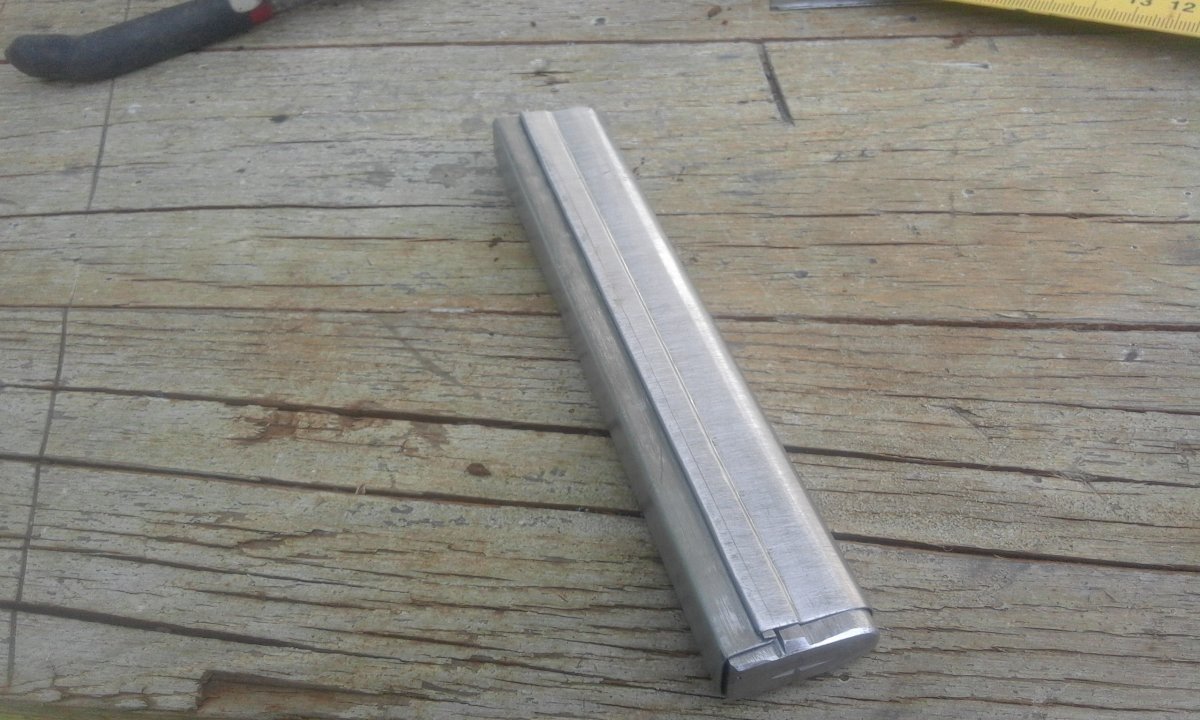

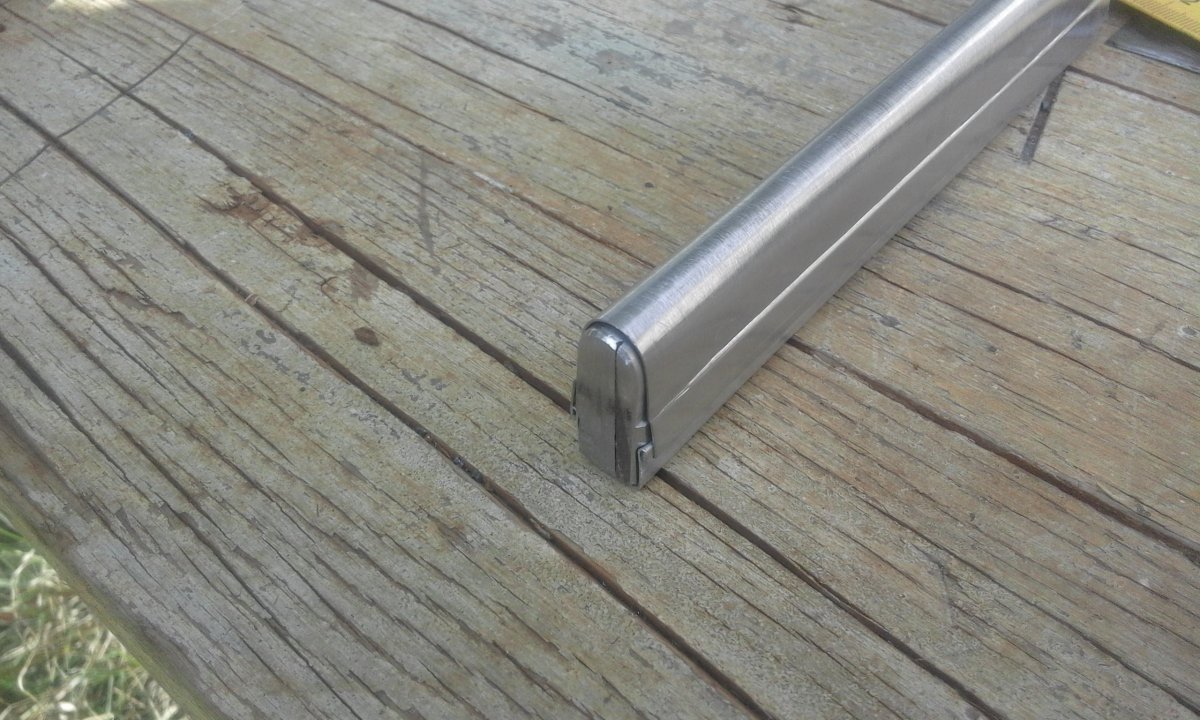

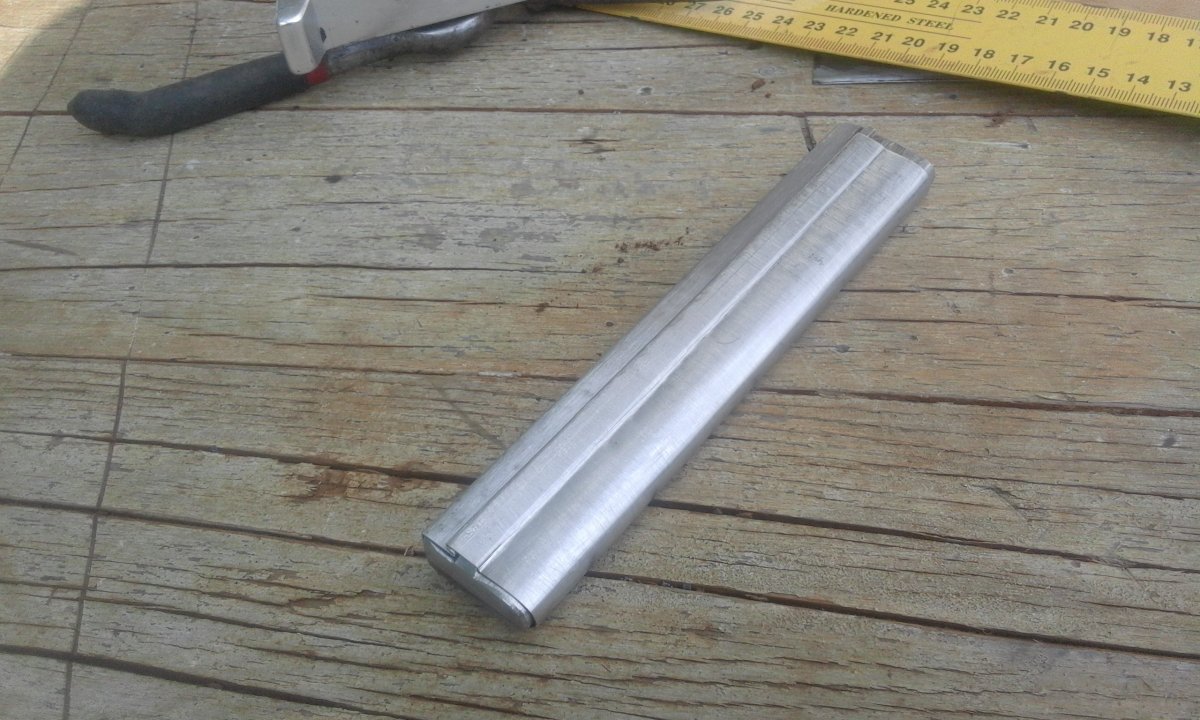

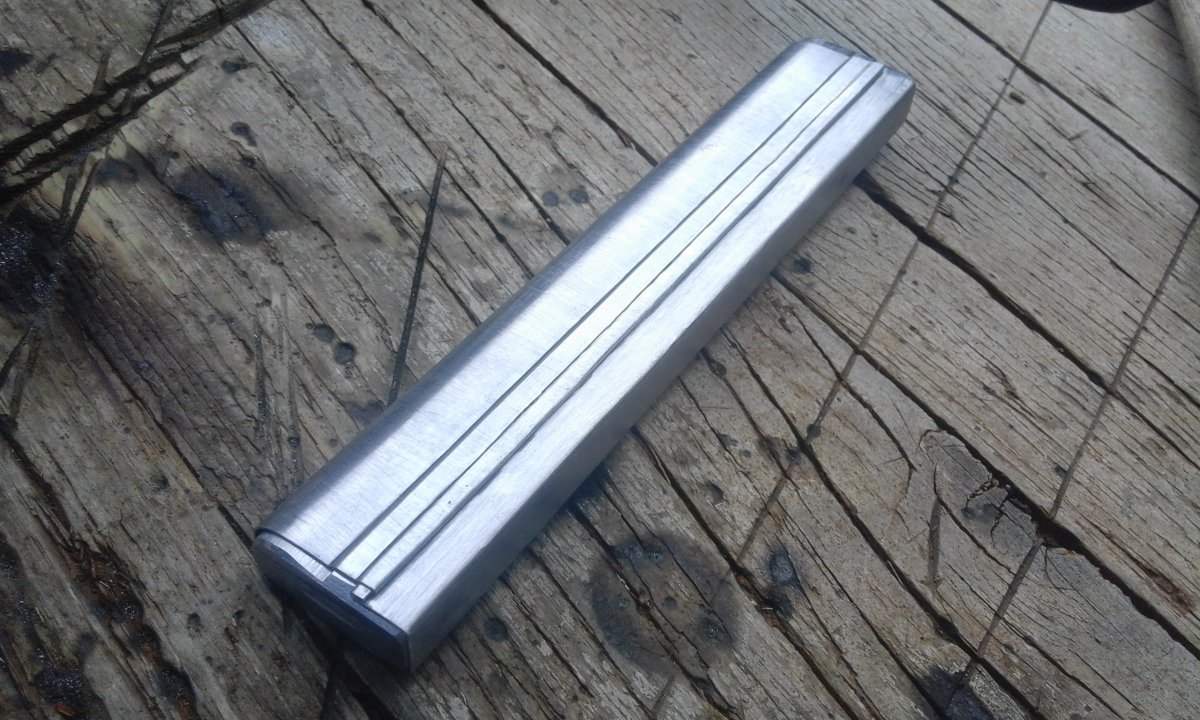

Результат після чиканки ліній. Далі росклеп з'єднань і проходження по лініях чиканки по новій, вже в чистову. Насправді все це швидко робиться, молоток сам гуляє, просто описати складно з усіма ньюансами.

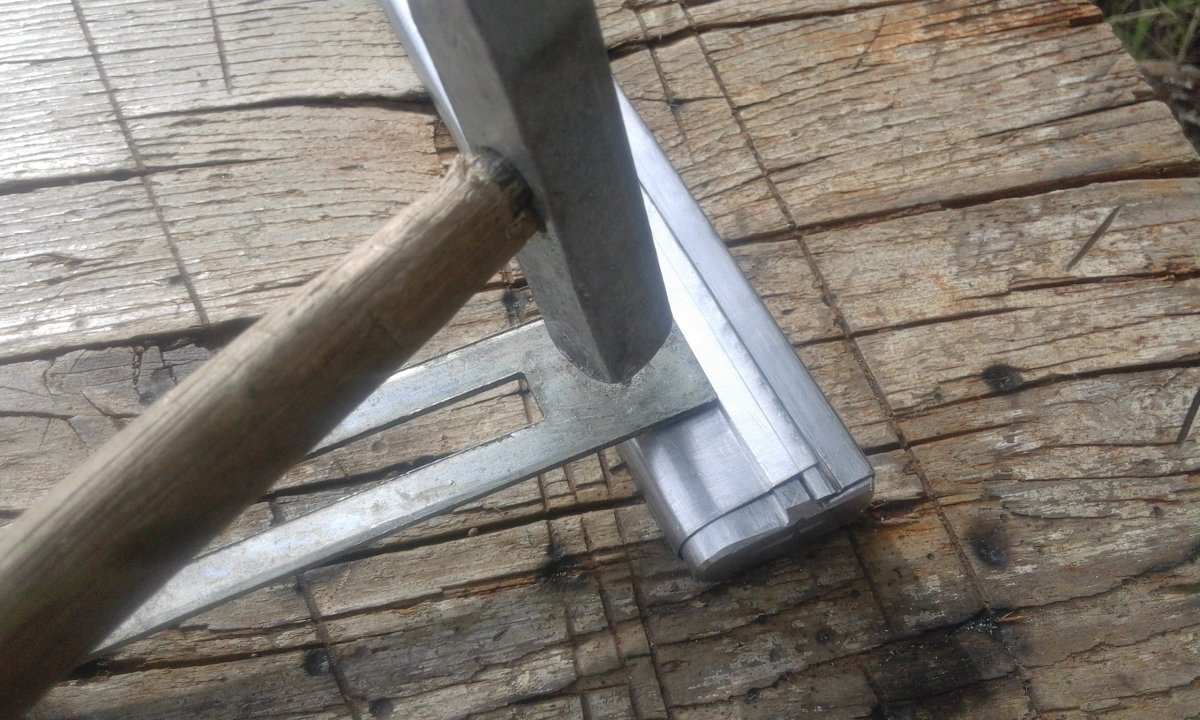

Росклеп зєднань молоточком на пряму, думаю так надійніше. Опісля поправлю з пластиною.
