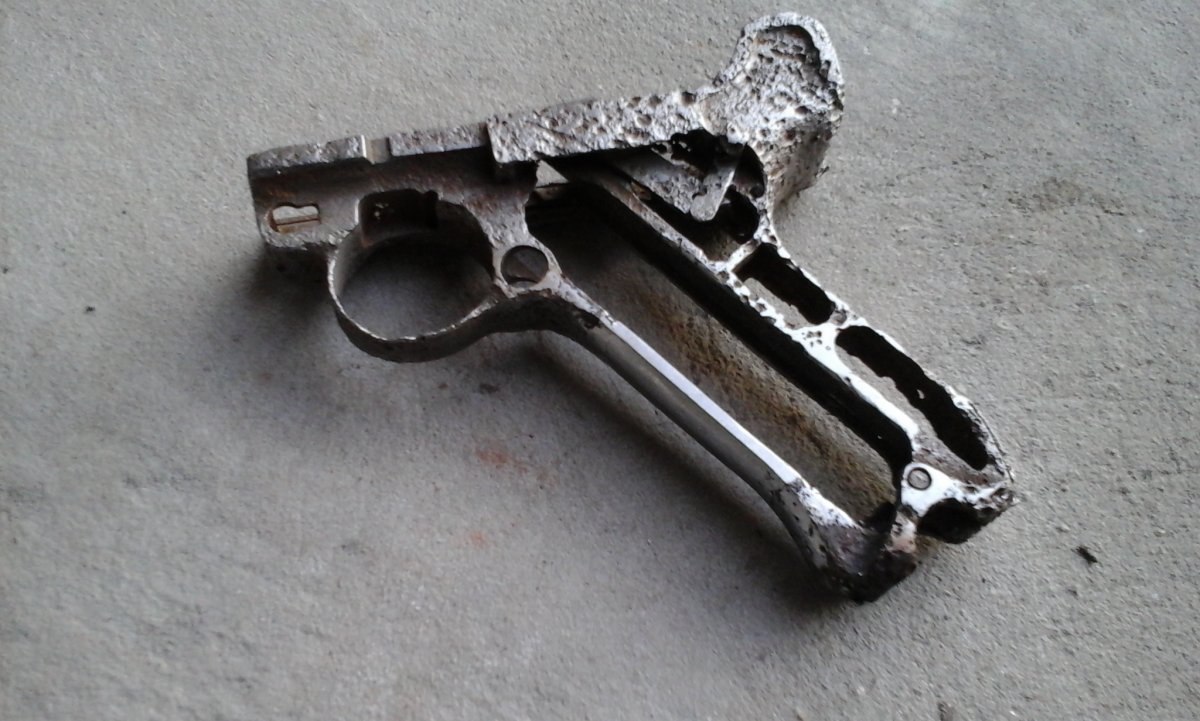

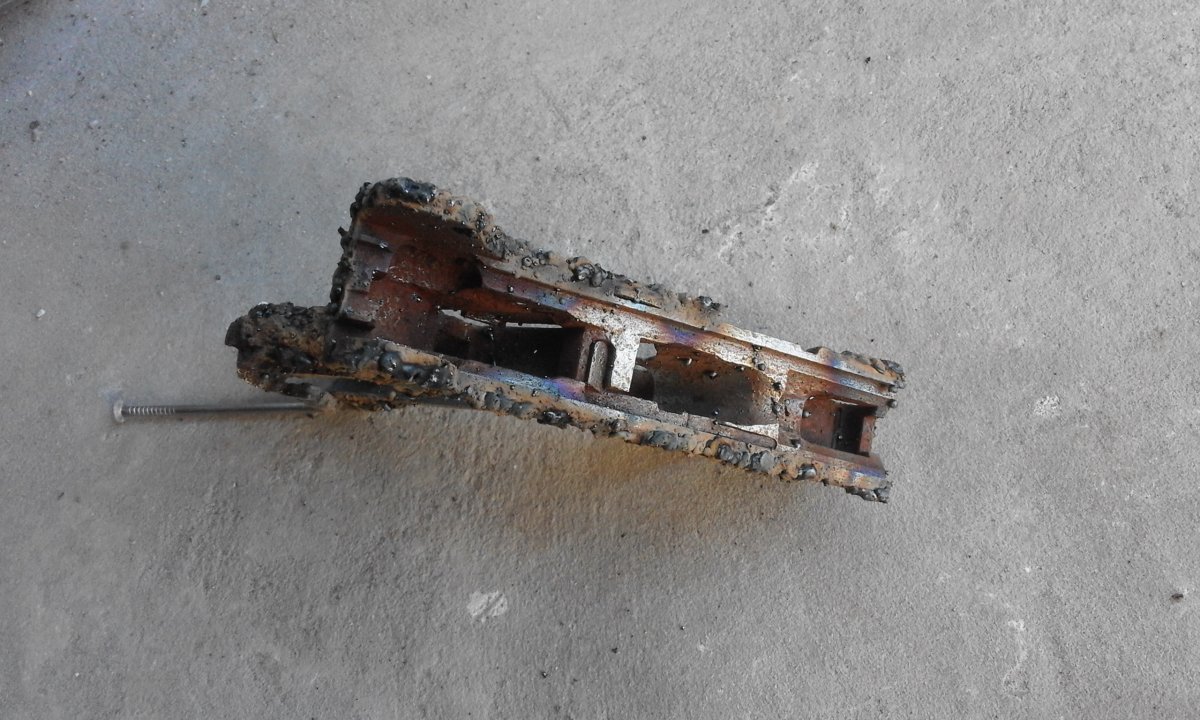

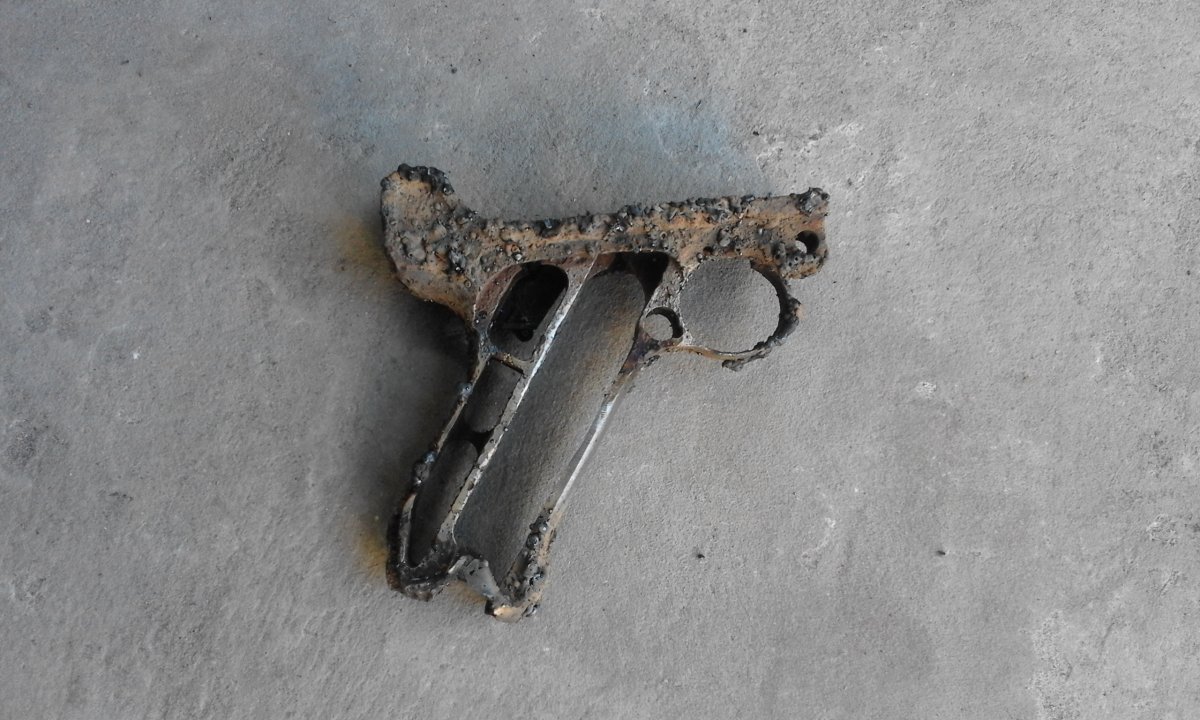

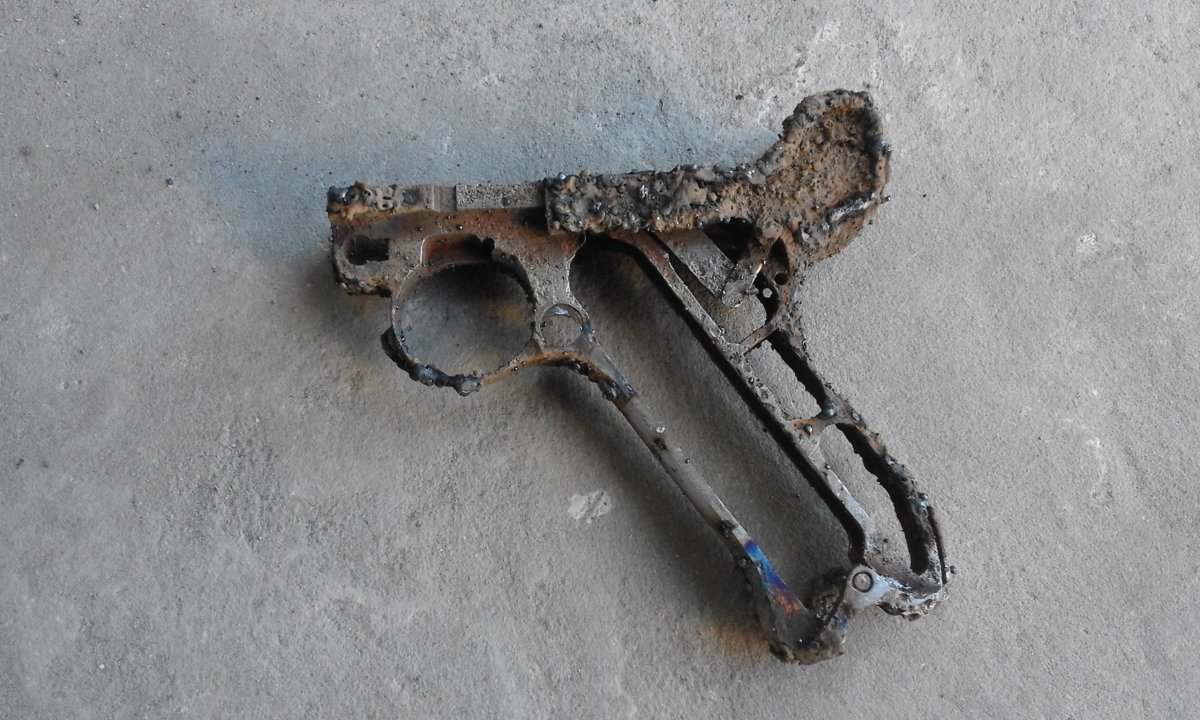

Проварив ще кілька раковин. На більше сьогодні часу не вистачило, піднімаю паралельно відразу три штуки, до третього і черга не підійшла. Не так все гладко пішло як сподівався.

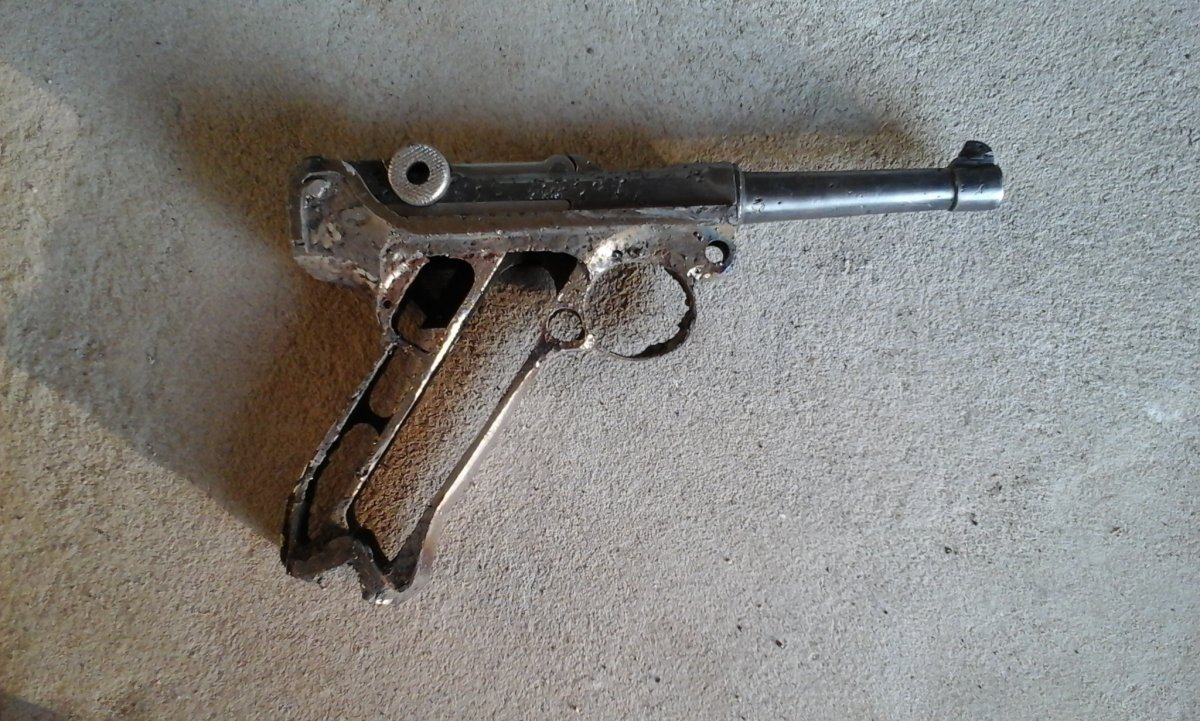

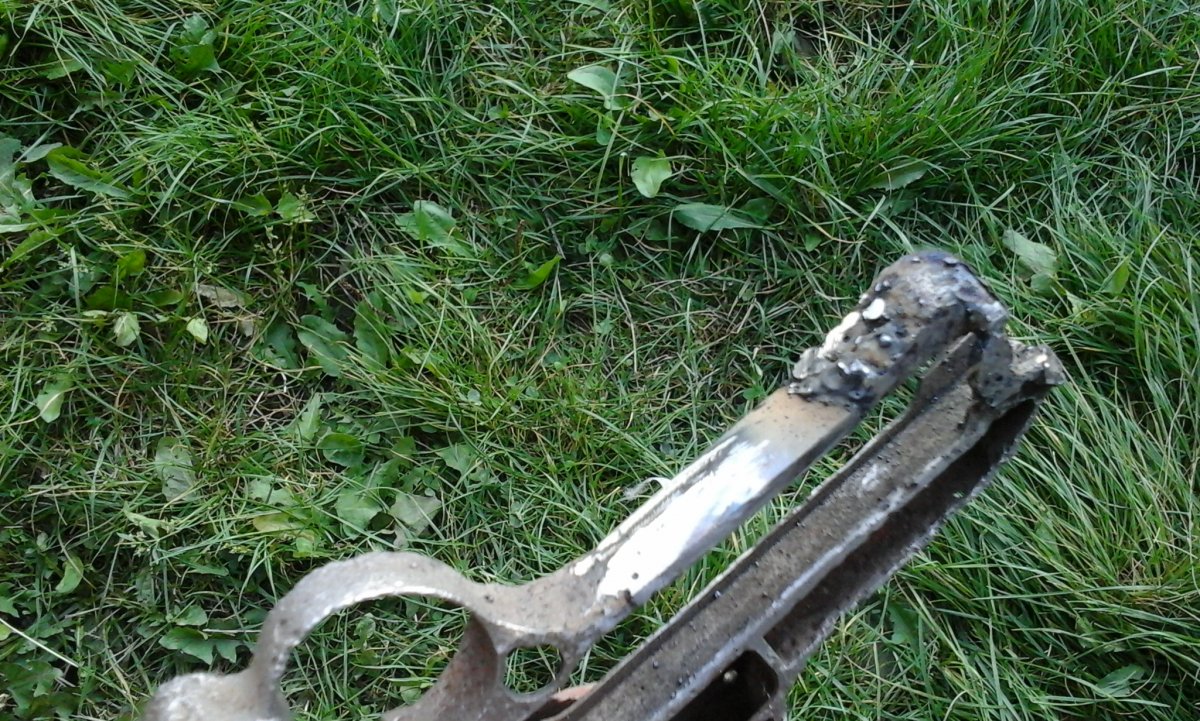

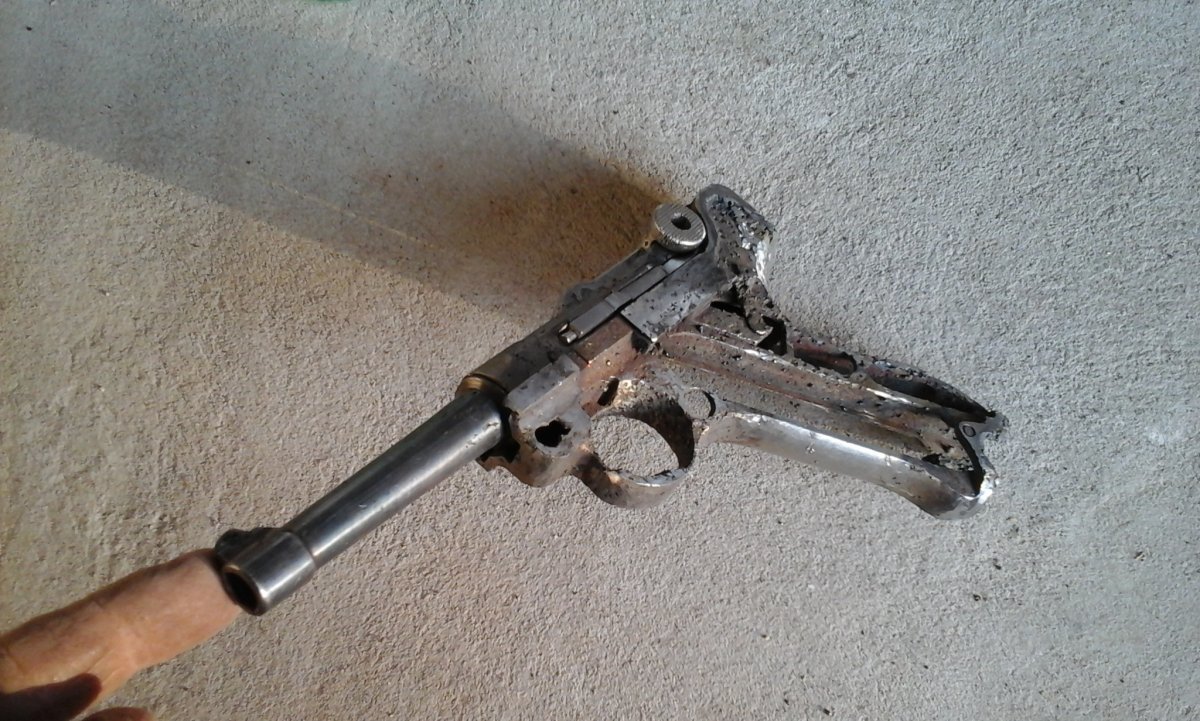

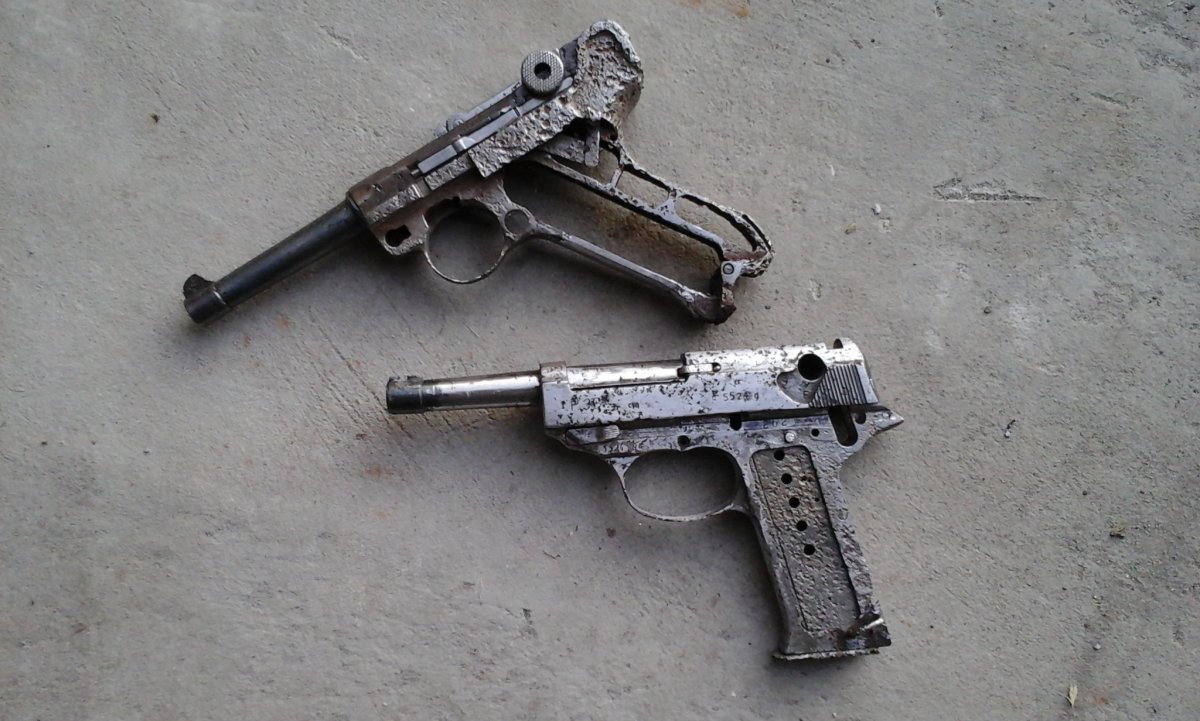

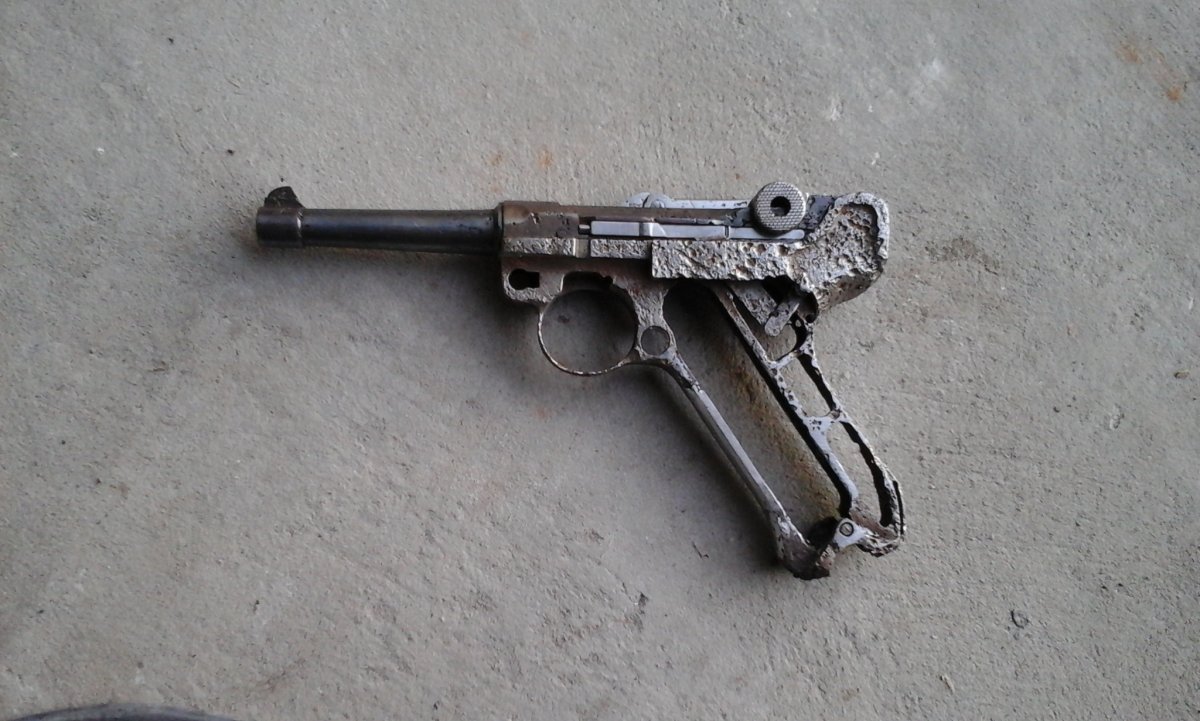

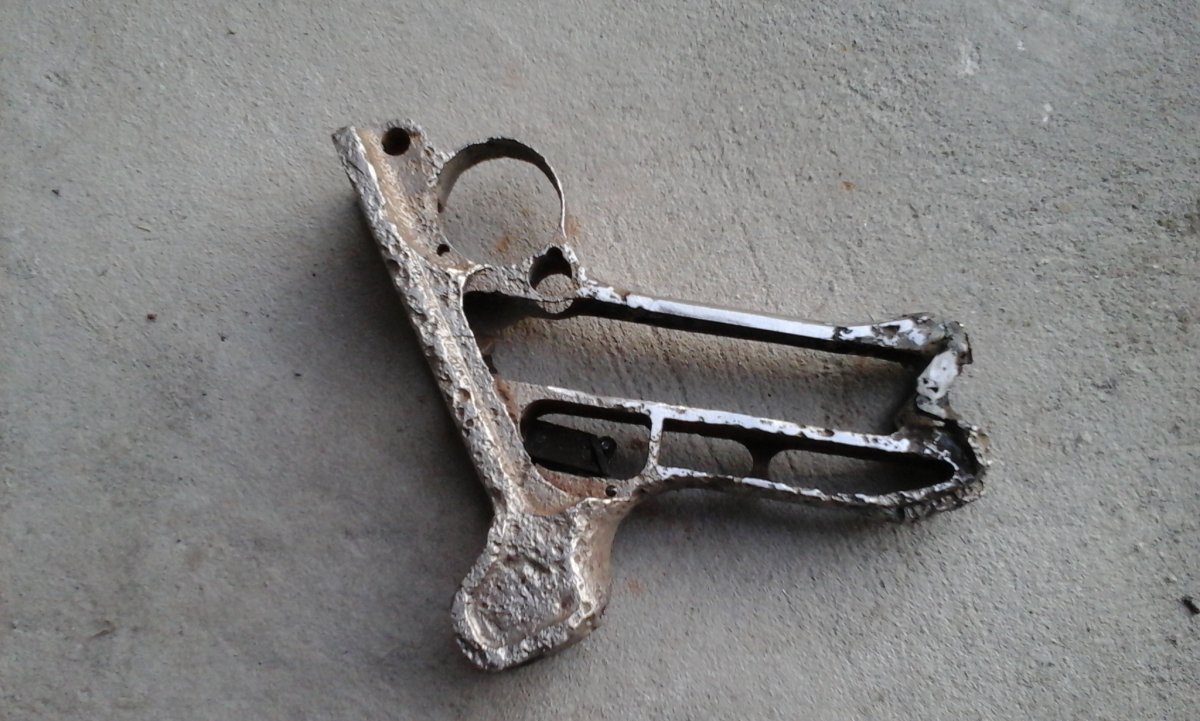

Проварив і прошліфувати трохи (тижнів зо два тому). За рас багато не варив, що б ненарушити форми. Після більш точної прошліфовки продовжу зварювальні роботи і шліфування. І так до потрібного результату. Для перевірки чи не повело раму, збираю все до купи.

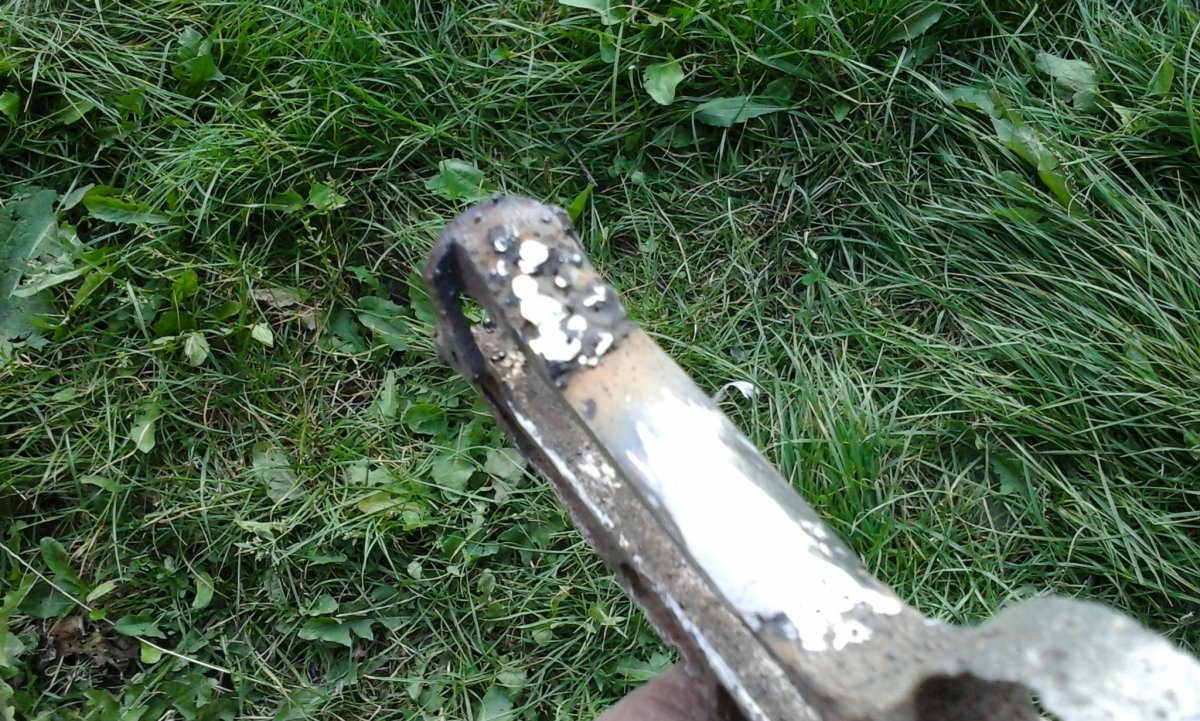

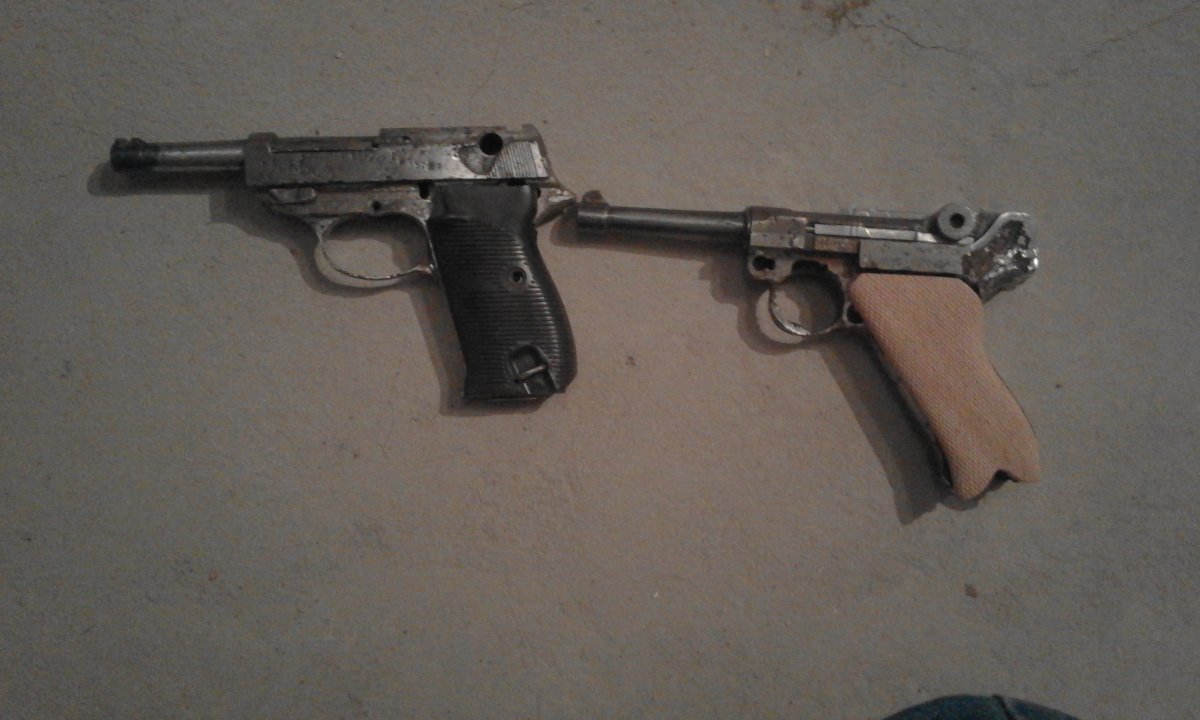

Додав зварювання, шліфанув і відклав у бік на не визначений час. Зробив примірку деталей один до одного, довелося навіть підганяти. Попереду ще багато зварювальних робіт.

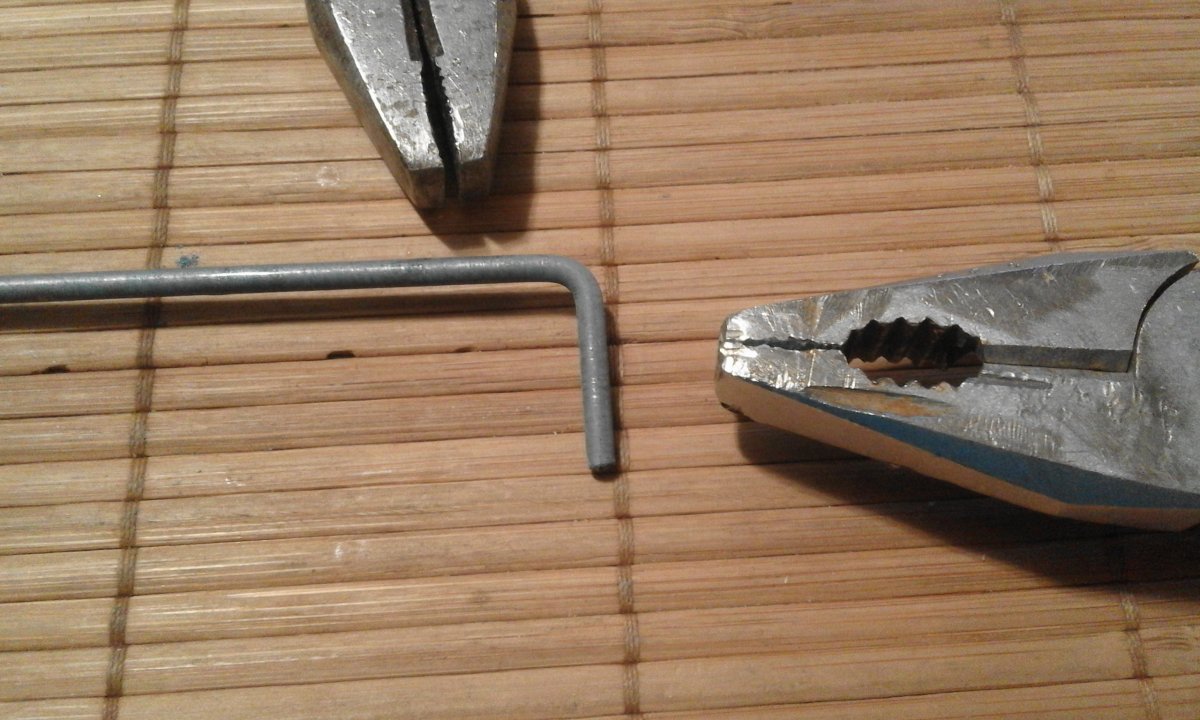

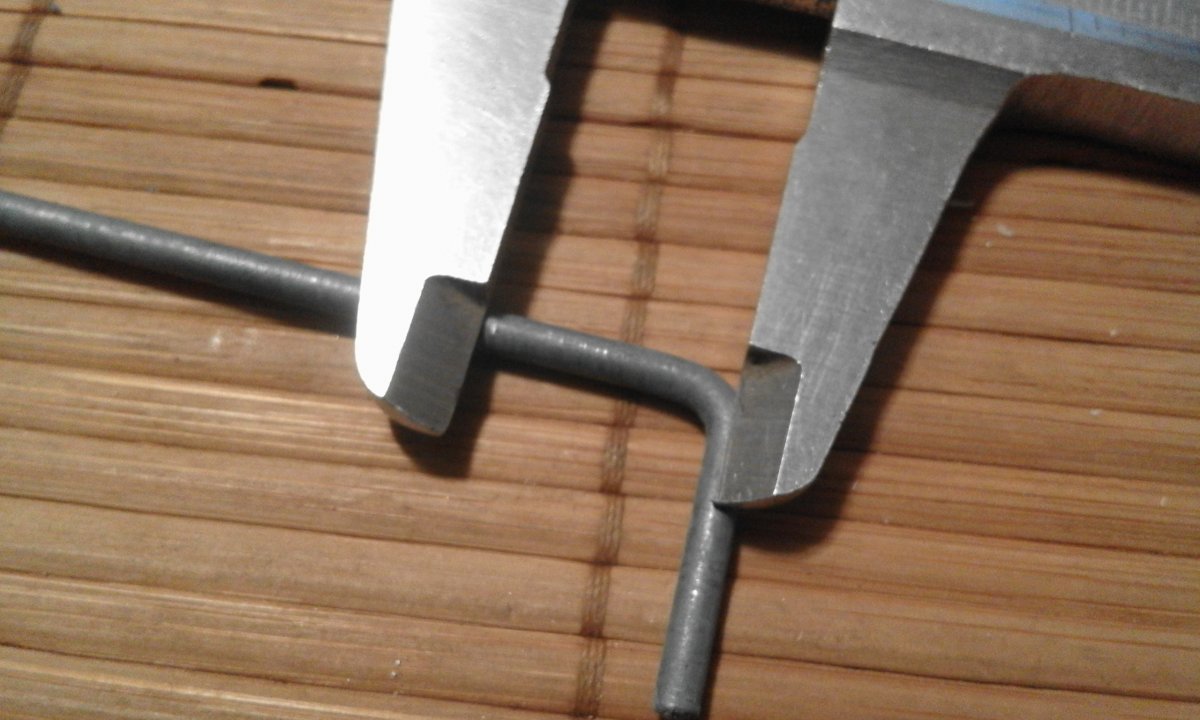

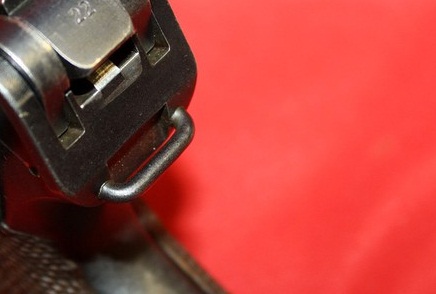

Зробив загин, трохи більше 90 градусів і повернув на 90 градусів. Так виходить більш прямий кут. За схемою наніс лінію по осі стійки, орієнтуючись по першій стійці.

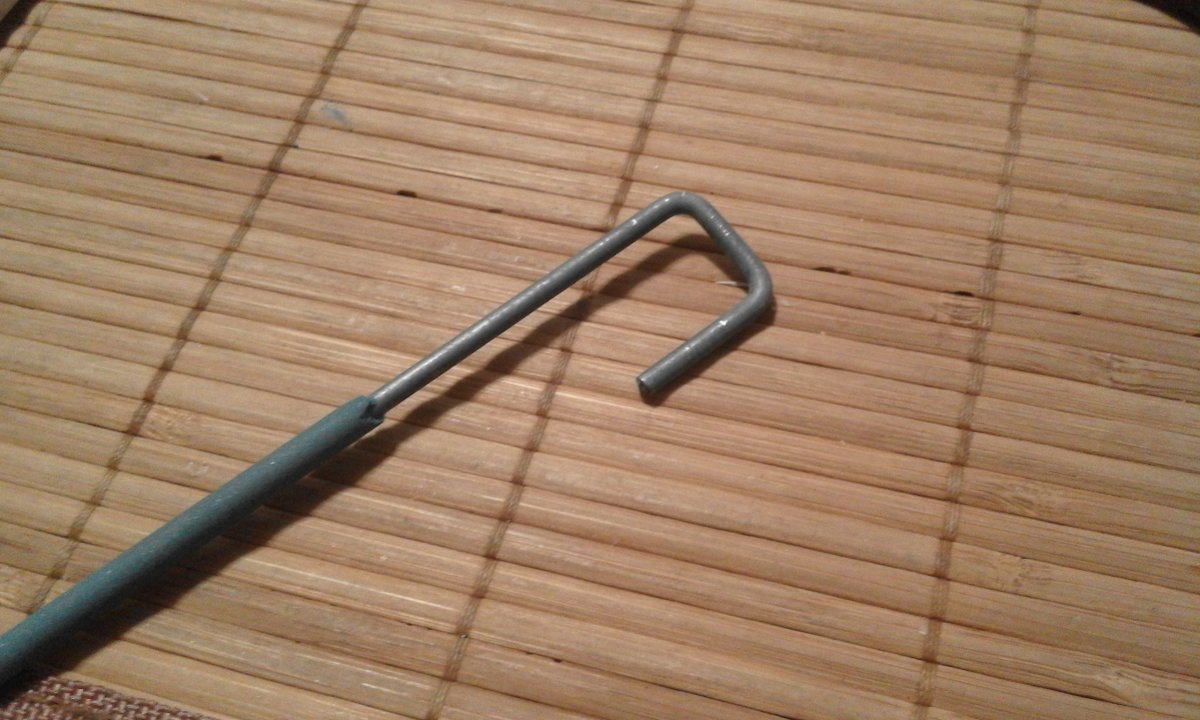

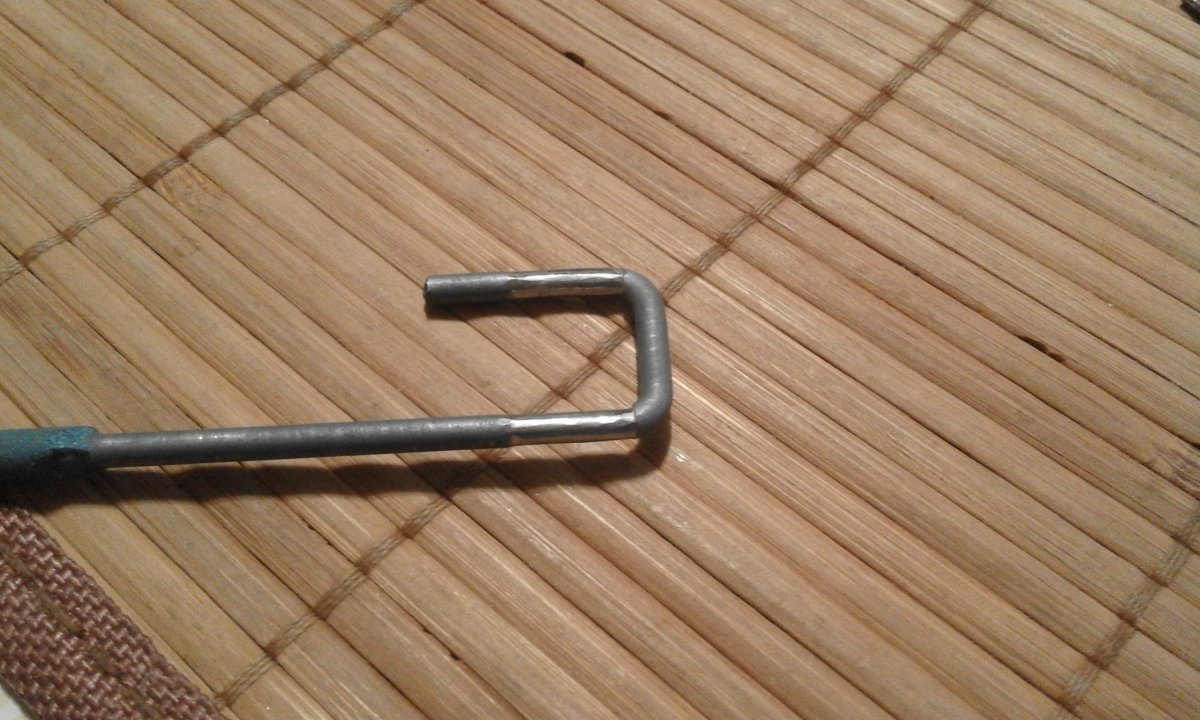

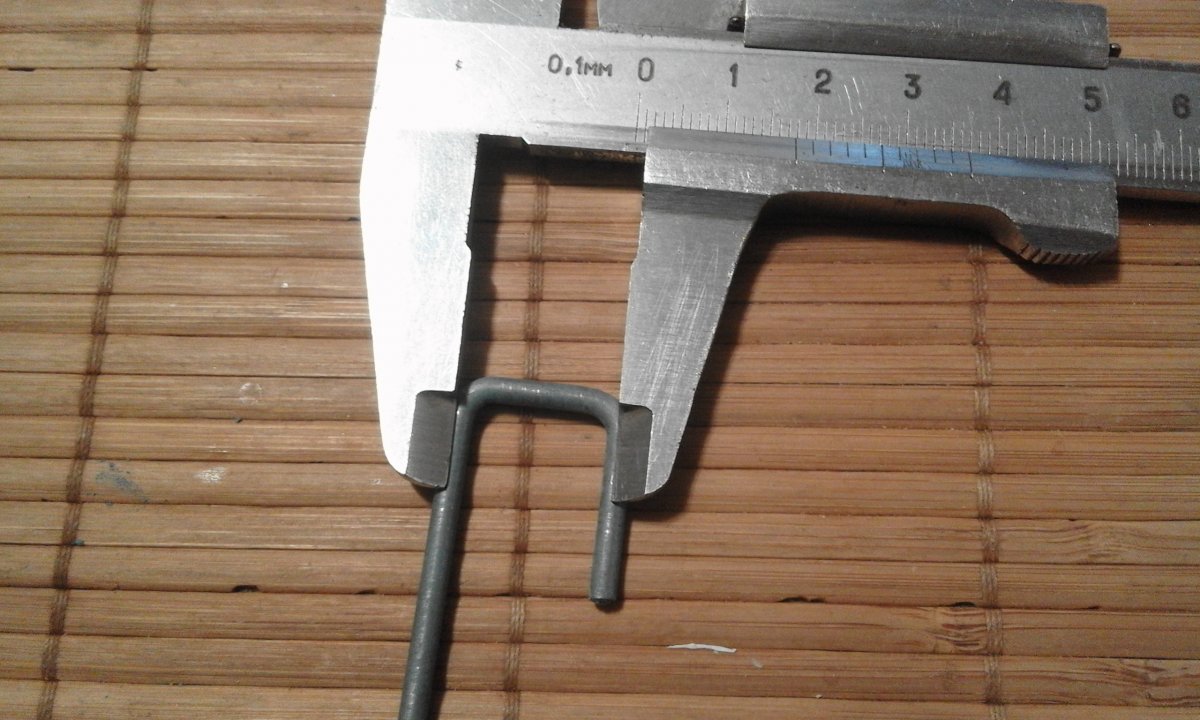

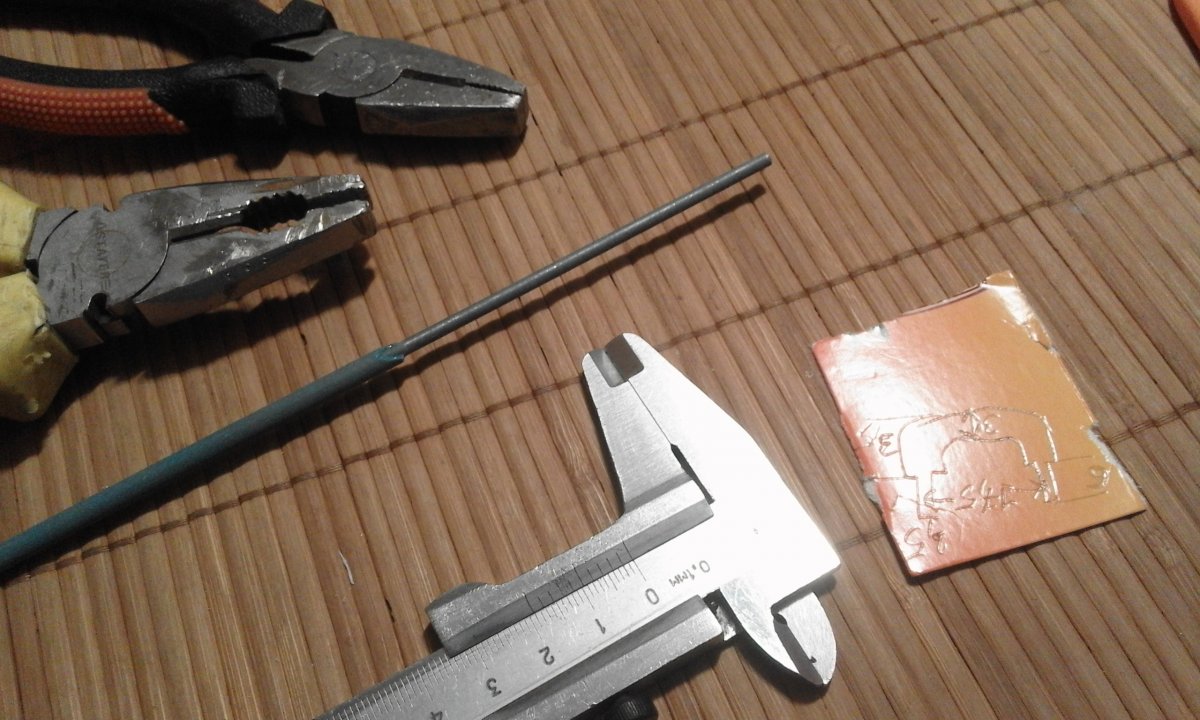

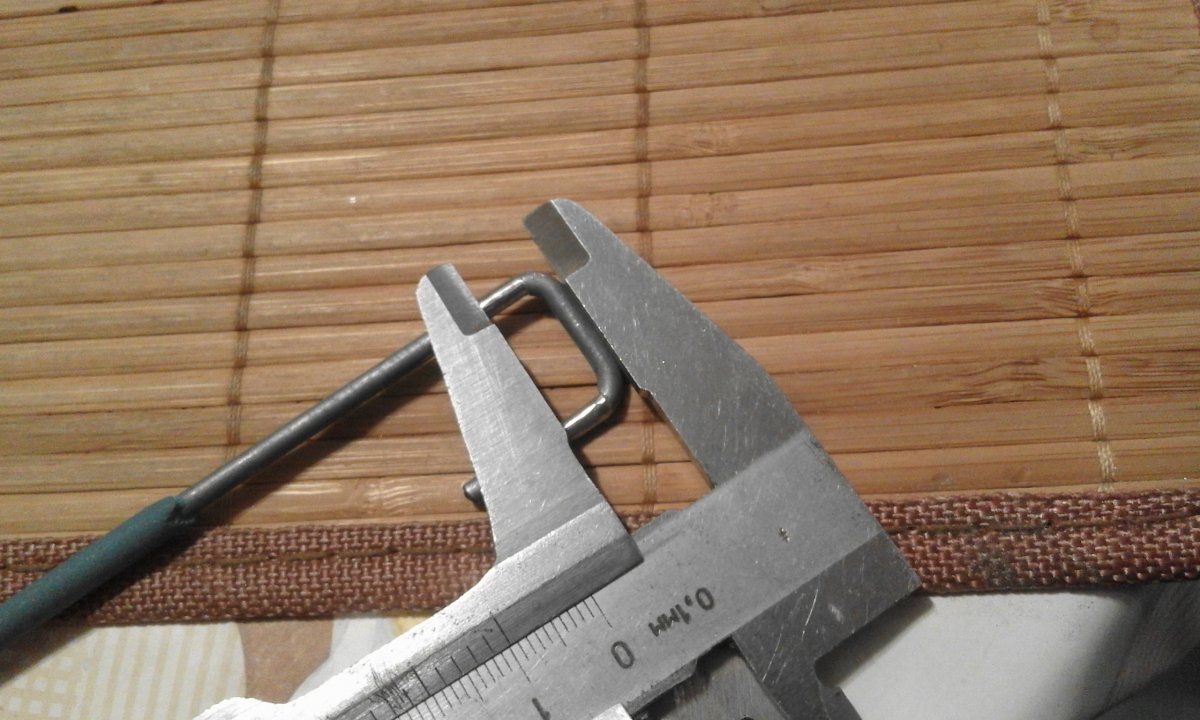

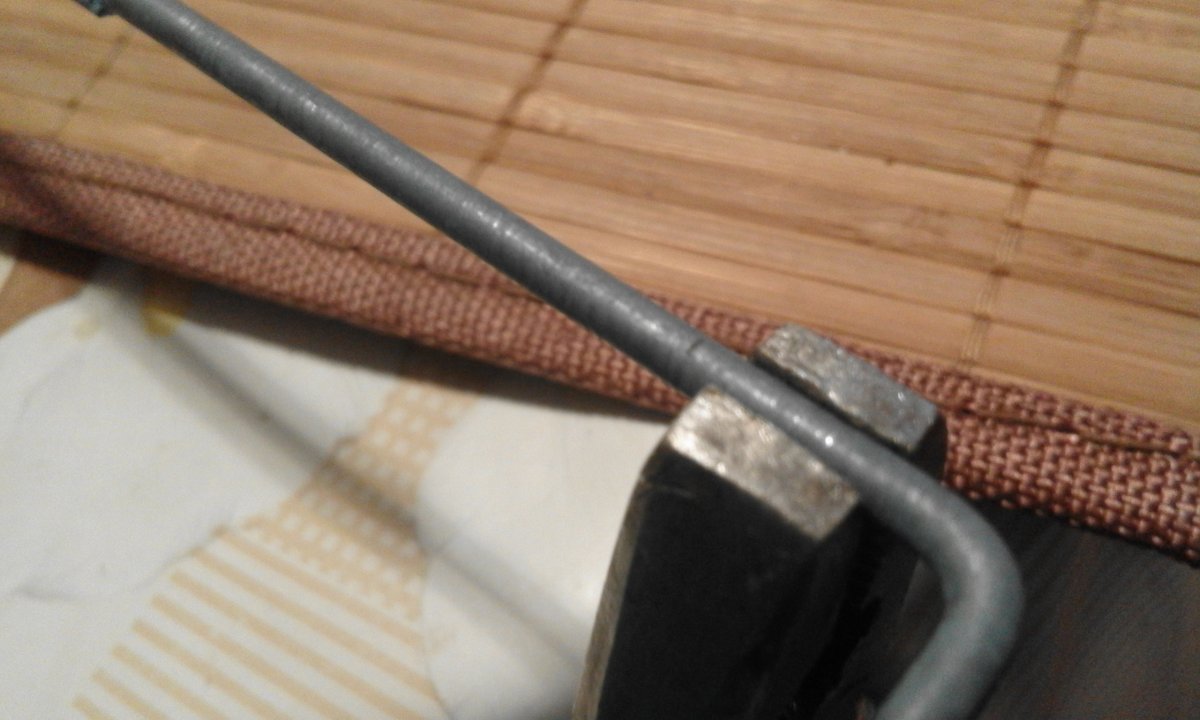

Затиснув плоскогубцями на дві третини від осі і зігнув в потрібну форму. (Якщо затискати на половині товщини прутка, тоді не вийде хороший згин. Потрібно залишати запас трохи для округлості). Та ж технологія відноситься і до виготовлення пряжок в домашніх умовах.

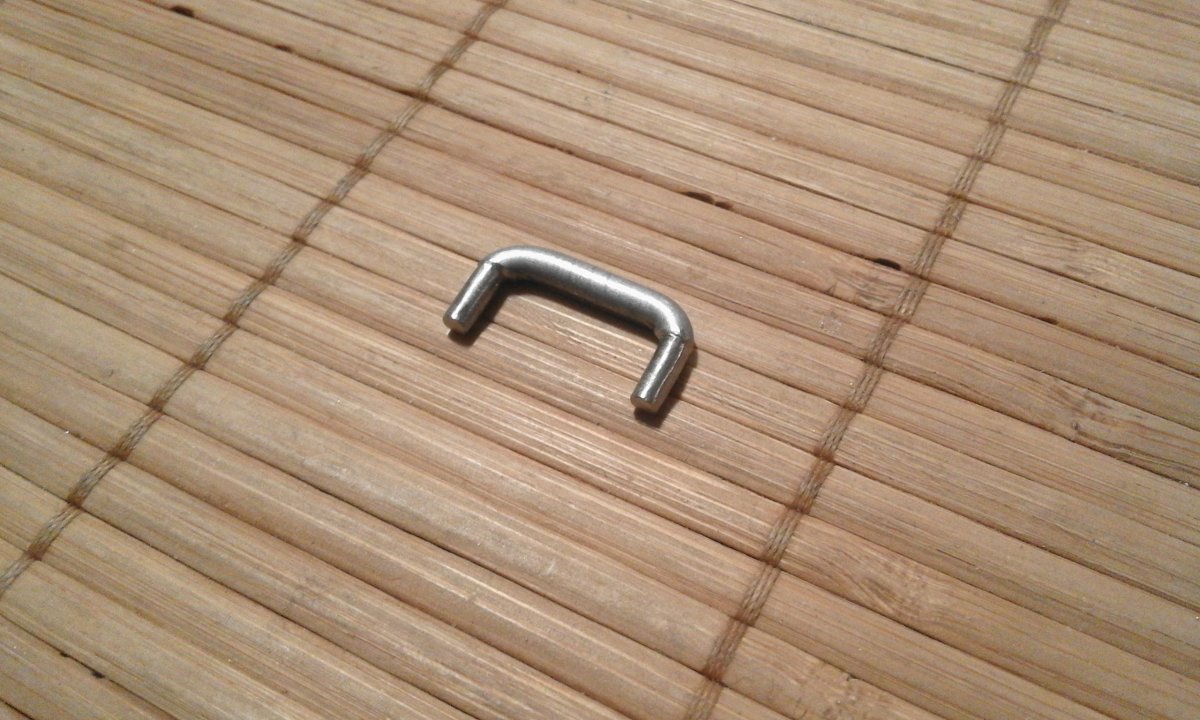

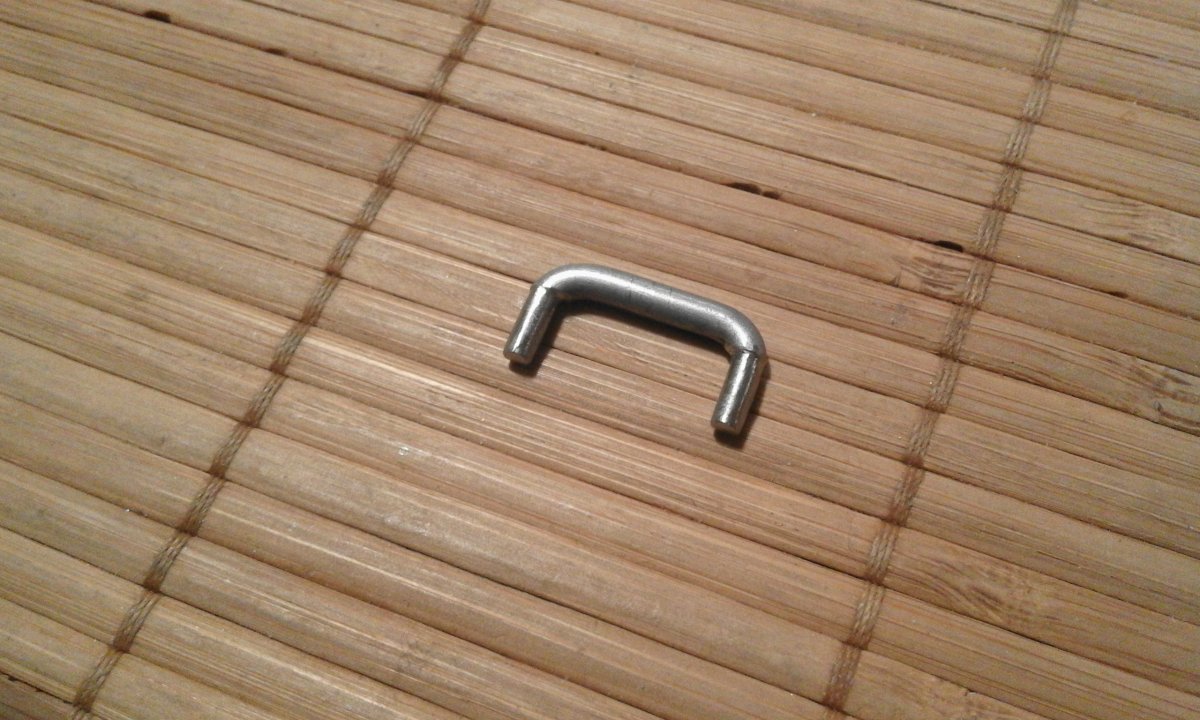

Не відрізаючи заготовку від електрода, спиляв зайве під посадочне місце. Відрізав заготовку від електрода, підігнав в розмір деталі. Деталь готова. (Дрібниця а хвилин 15 на роботу пішло).
Если вбить его на его штатное место должно быть вообще супер. Деталь просто сольётся в одно цэлое с макетом.

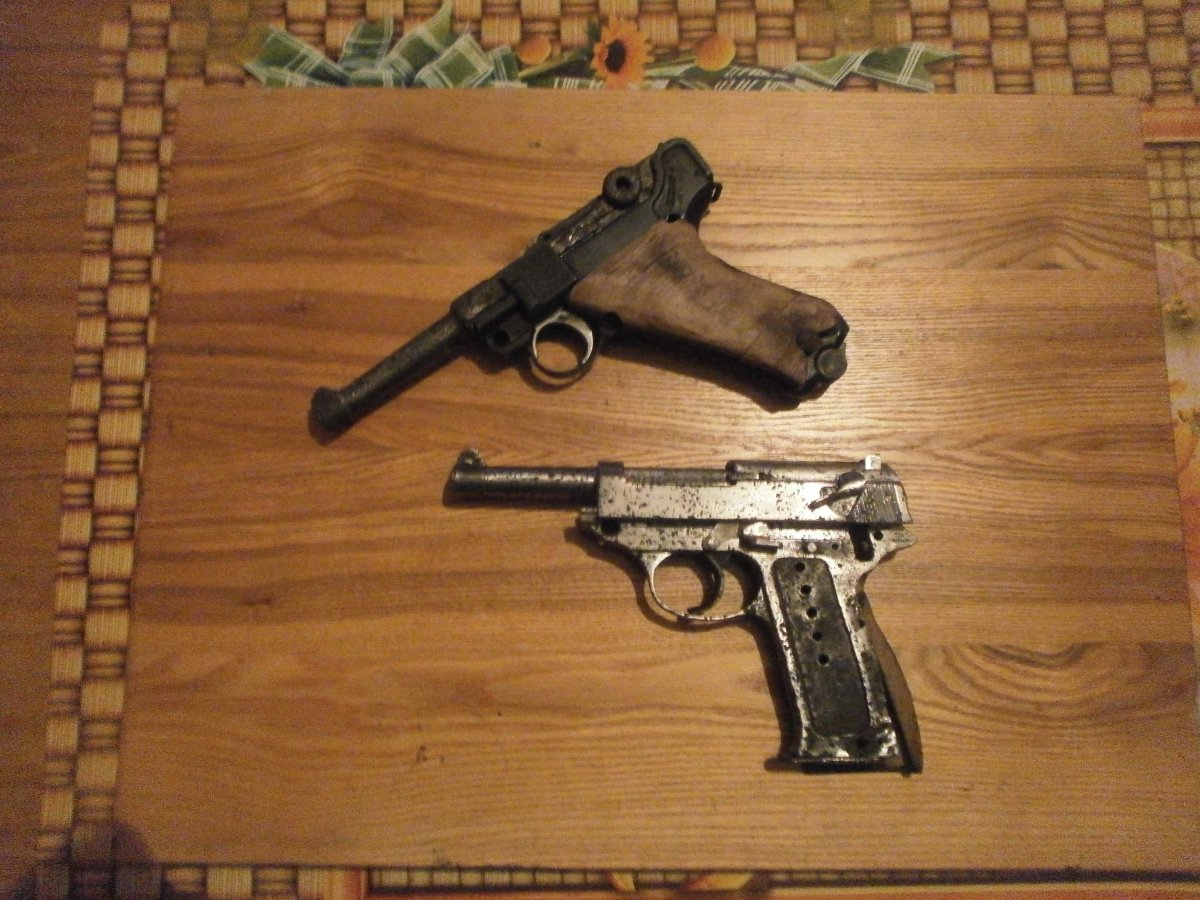

Тема не свёрнута, просто времени для отчёта нет. Работа над механизмом чуток продвинулась. Основные формы наведены и осталось заделать мелкие раковинки на выбор.

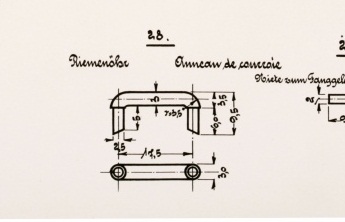

Нашел такие чертежи может кому пригодятся https://ru.scribd.com/doc/147575166/The-Luger-Pistol-Blueprints-Maßtafeln-zur-Pistole-08-1913
Всем доброго дня,возник вопрос,как выкрутить стволик со ствольной коробки чтобы не накосячить,Спасибо.
Вот, обсуждалось https://reibert.info/threads/u-ljugera-otkrutit-stvol.386376/ Но не советую, здесь опыт нужен, чувствовать и соизмерять все усилия и действия, второго шанса уже не будет. Поведет геометрию коробки - можно будет выбросить.

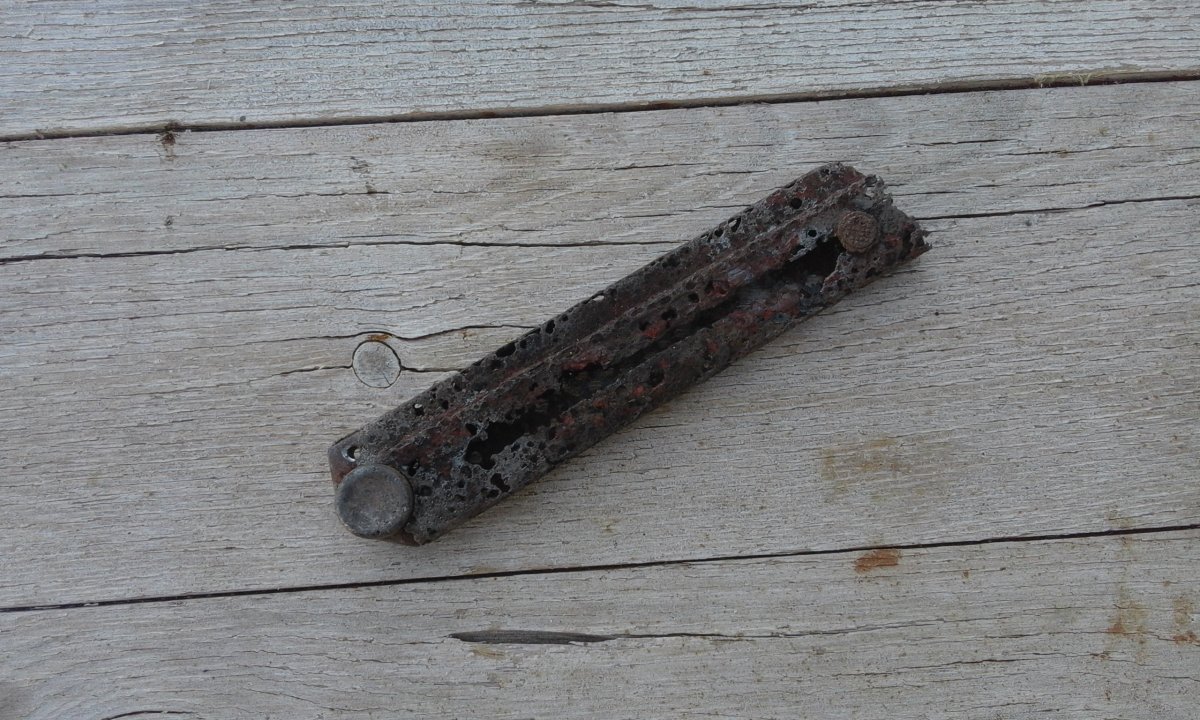

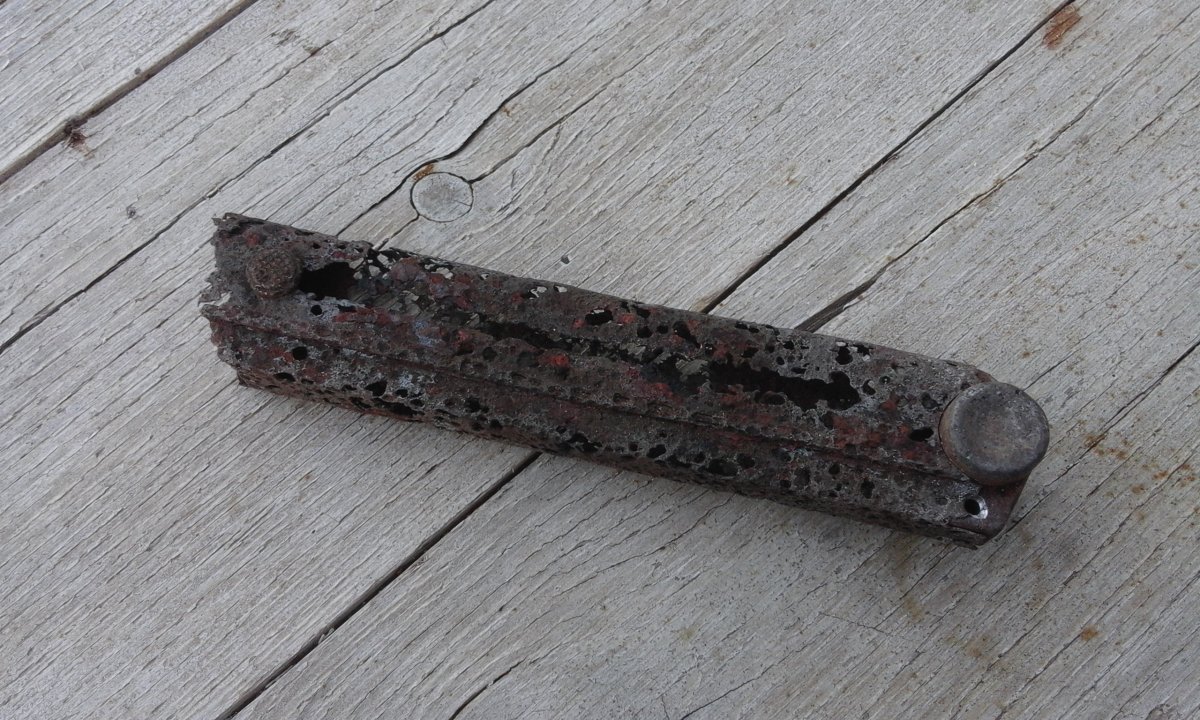

Магазин. В наявності убитий зате практично комплектний. Корпус буду робити новий а костяшку, подавач і підставку під пружину візьму зі старого магазину.

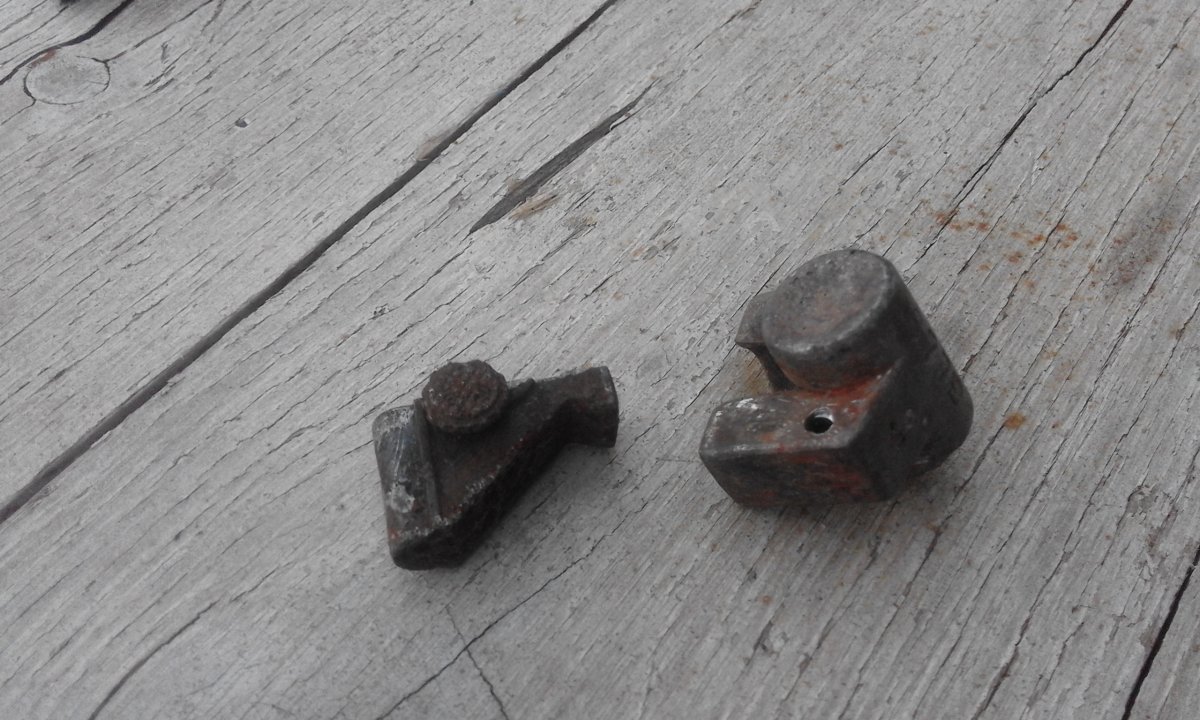

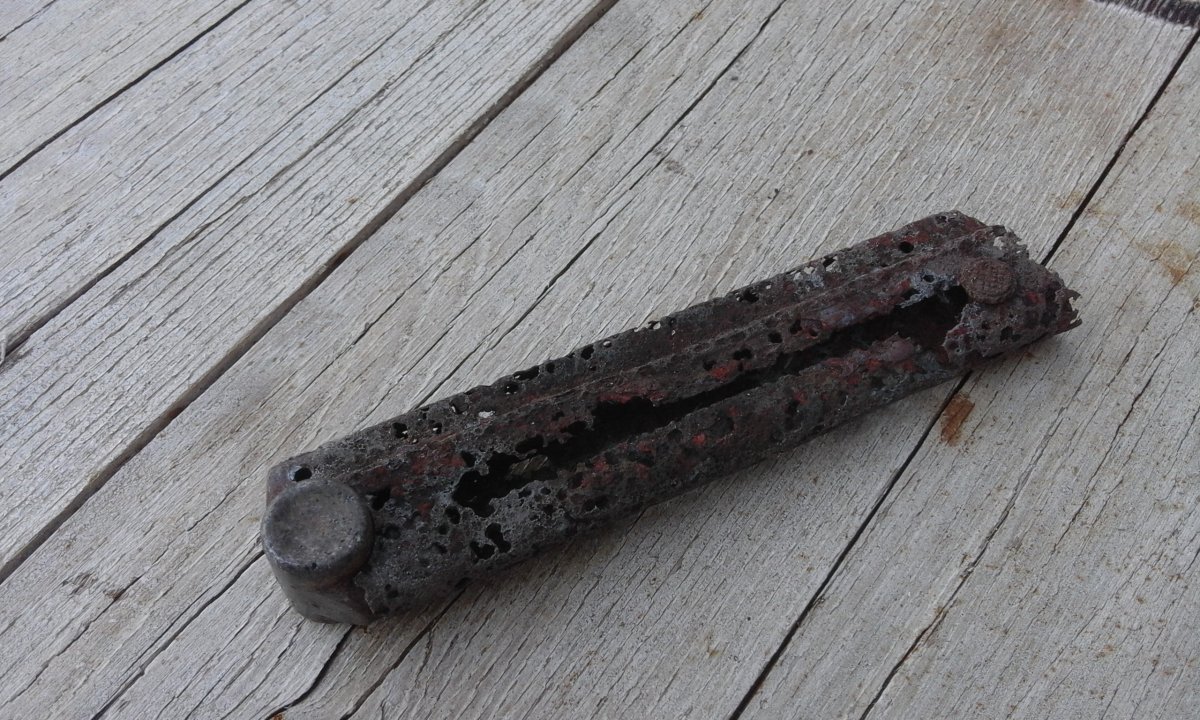

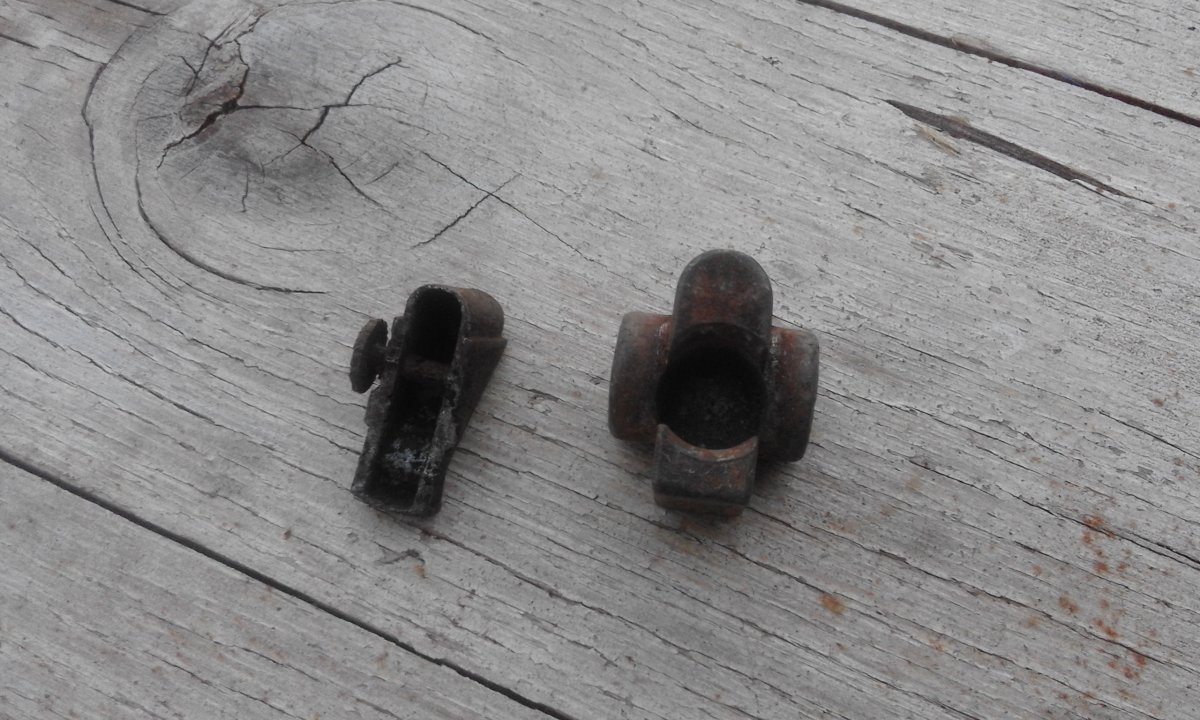

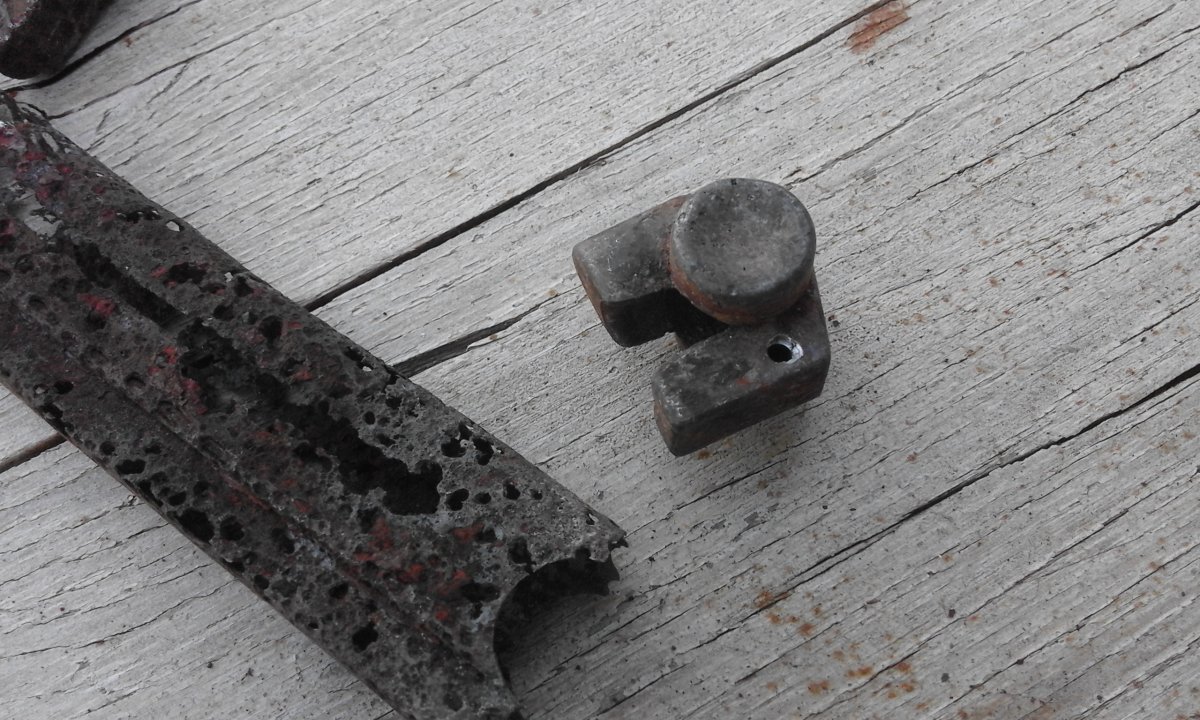

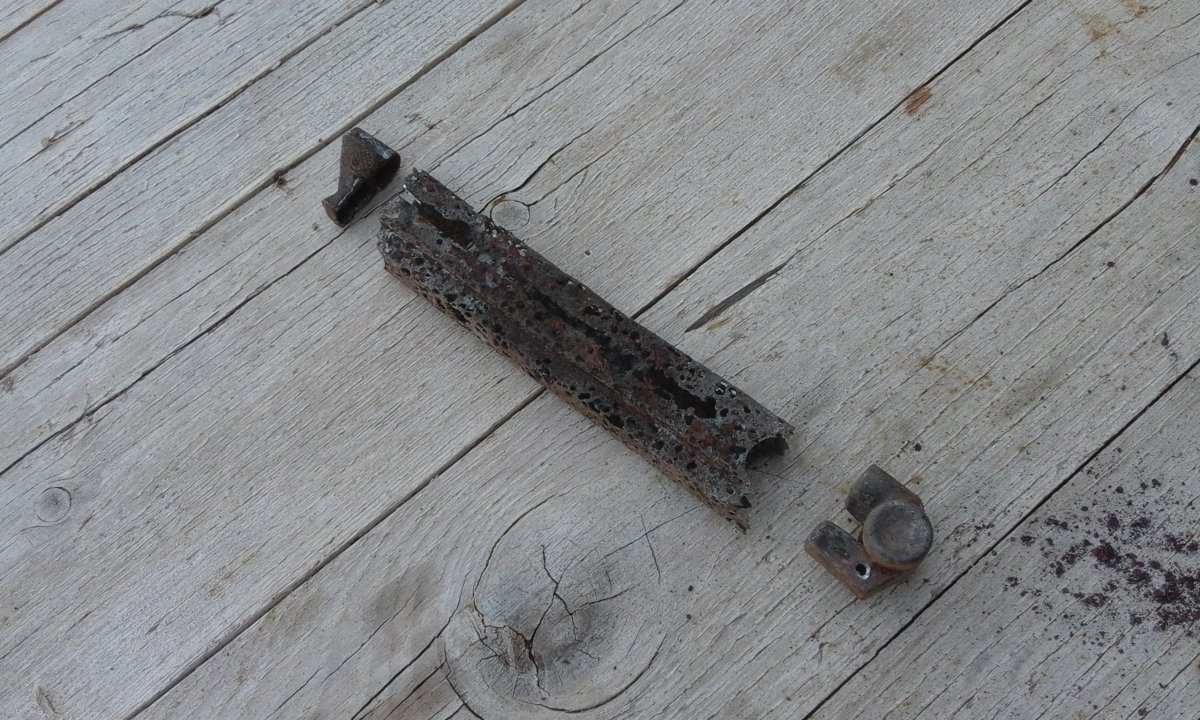

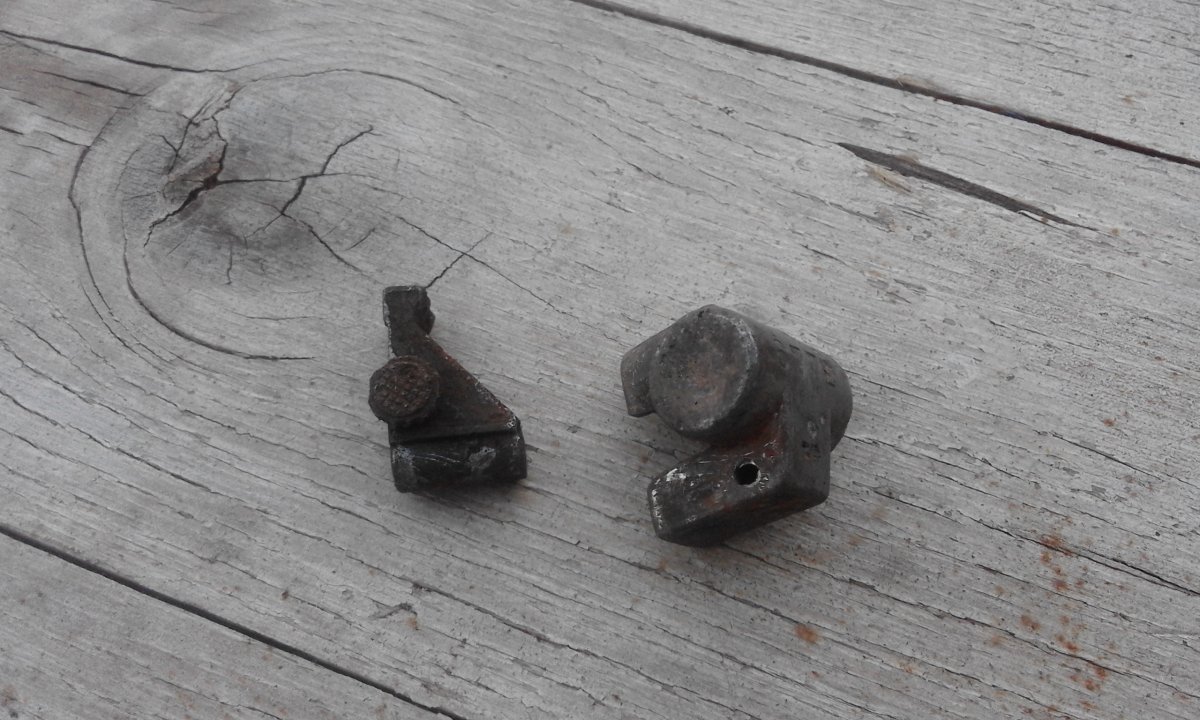

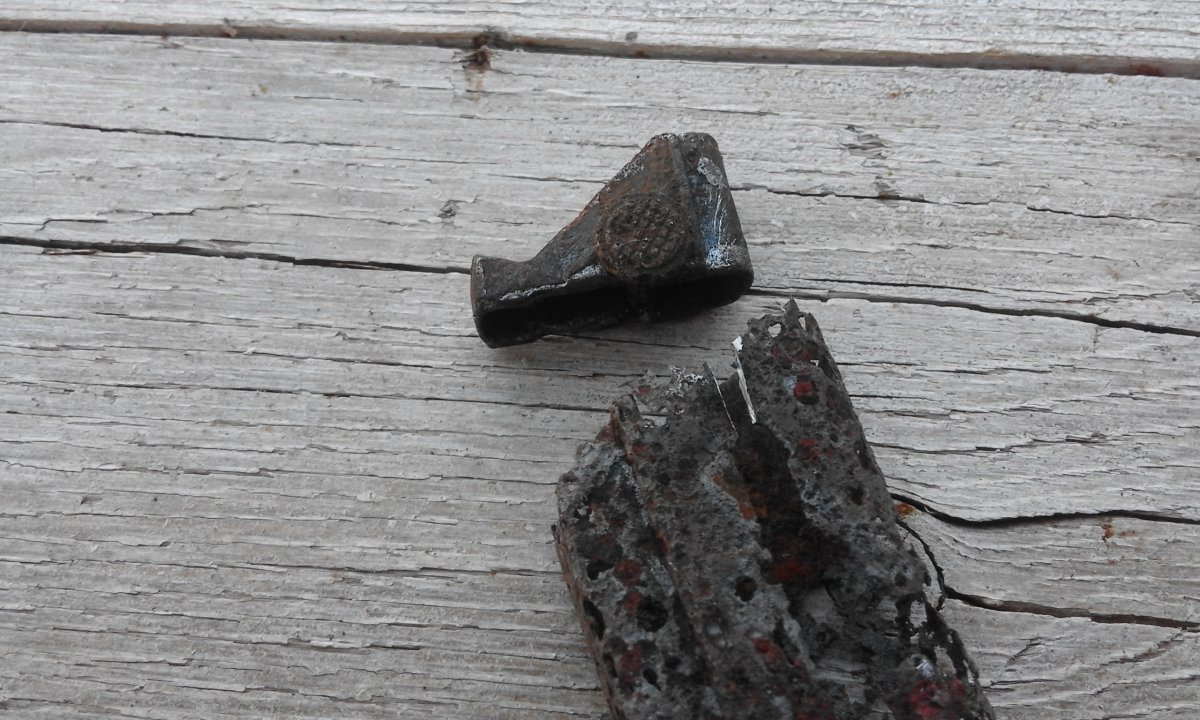

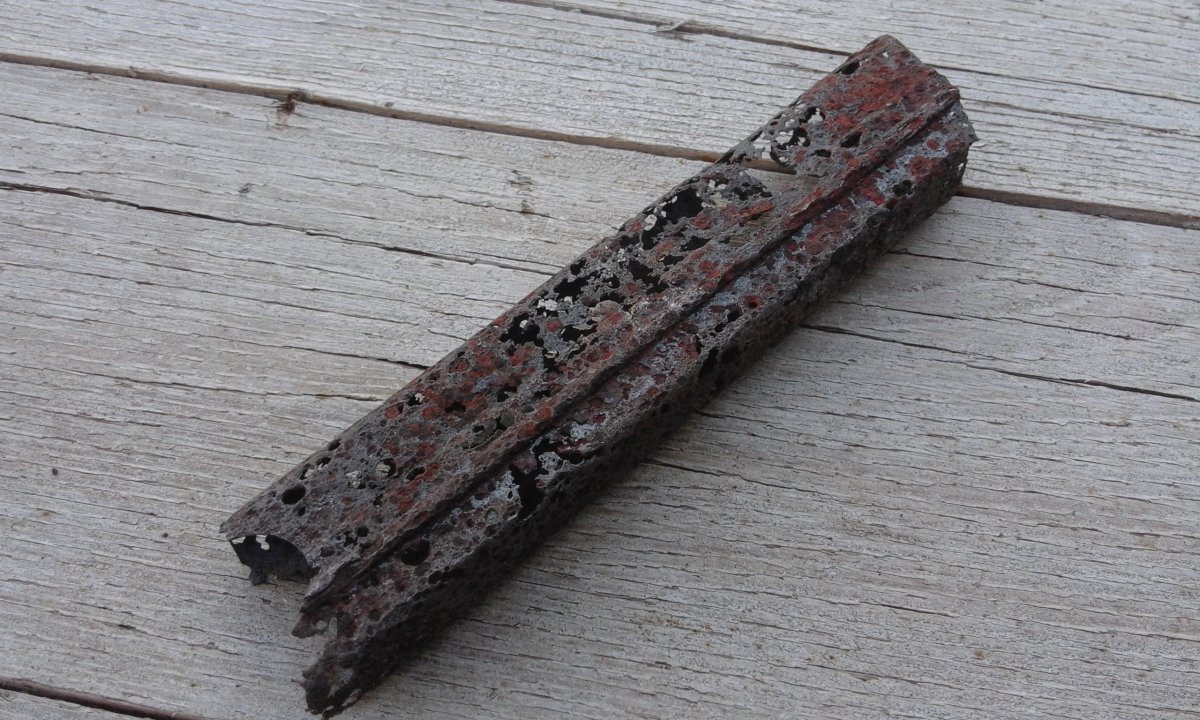

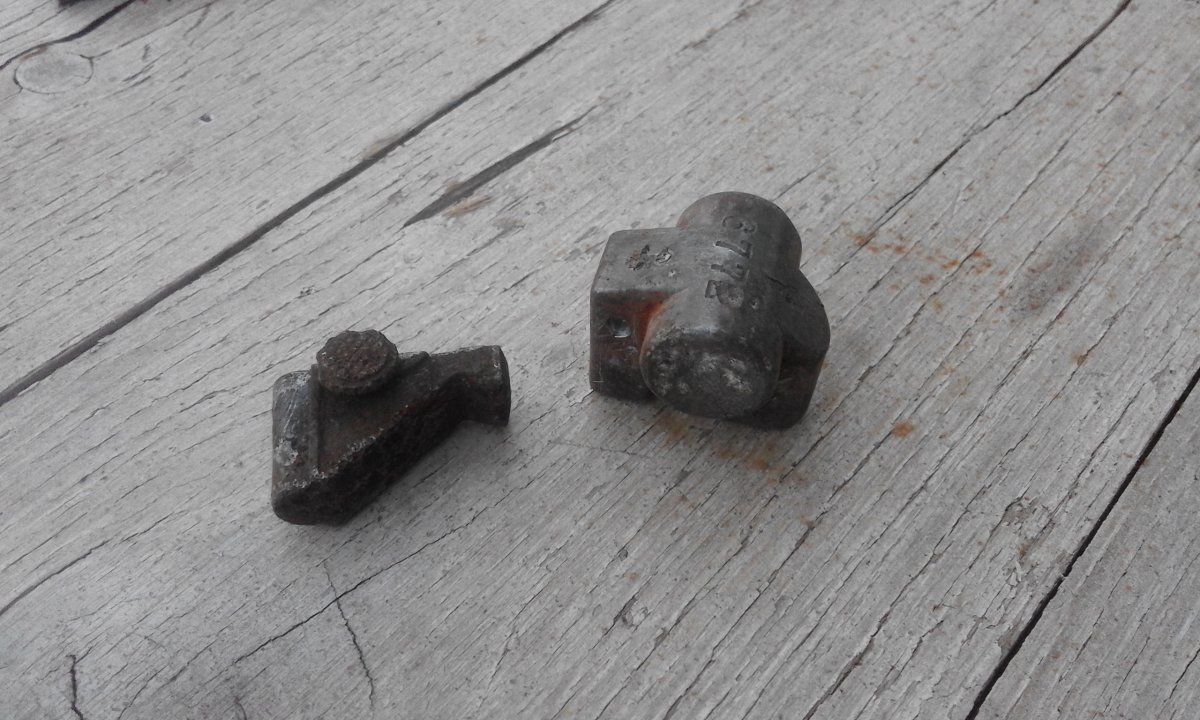

Розбирання. Висвердлив шплінт костяшки (зачепив трохи з одного боку, він з алюмінію а шплінт то залізо, зісковзнуло сверло але вчасно зупинився) не біда. Подавач виймав після розрізання прорізу і тільки тоді вийняв в верх. В низ не став збивати по скільки не хотів порушити форми корпусу, з нього ще знімати мірки а він на ладон дихає. Розбирання відбулося, потрібні мені деталі не погані. (Є ще вставка на пружину але в кадрі її немає, вона теж не погана).

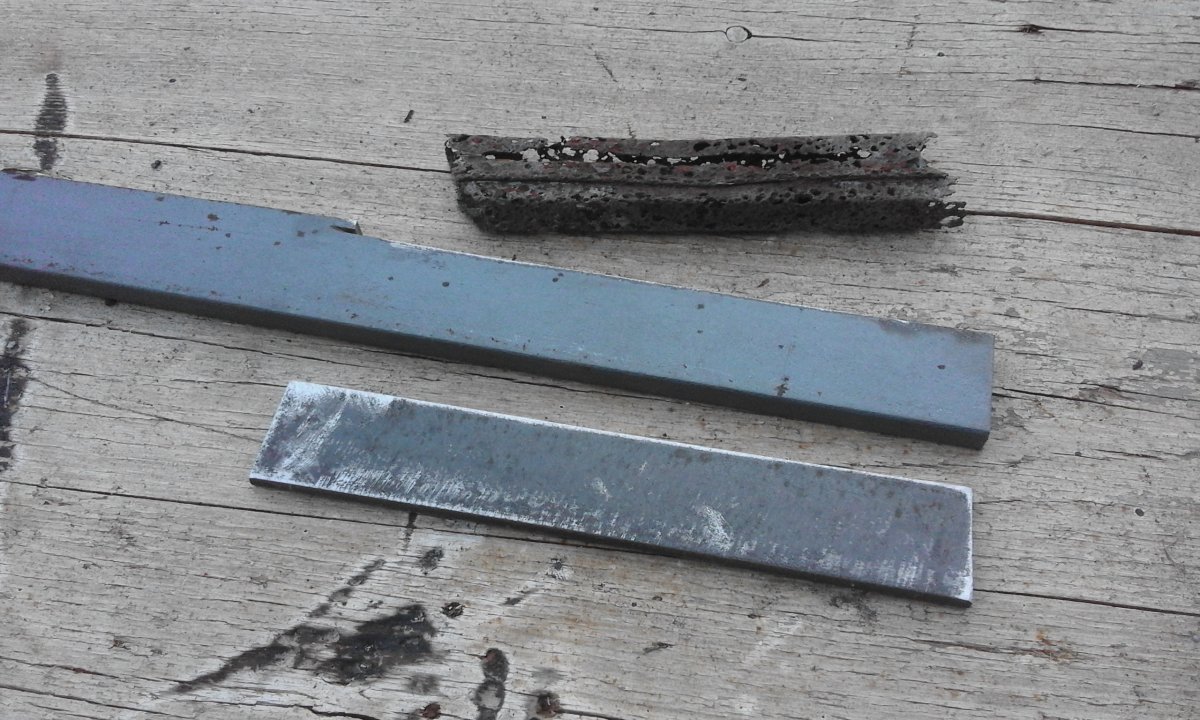

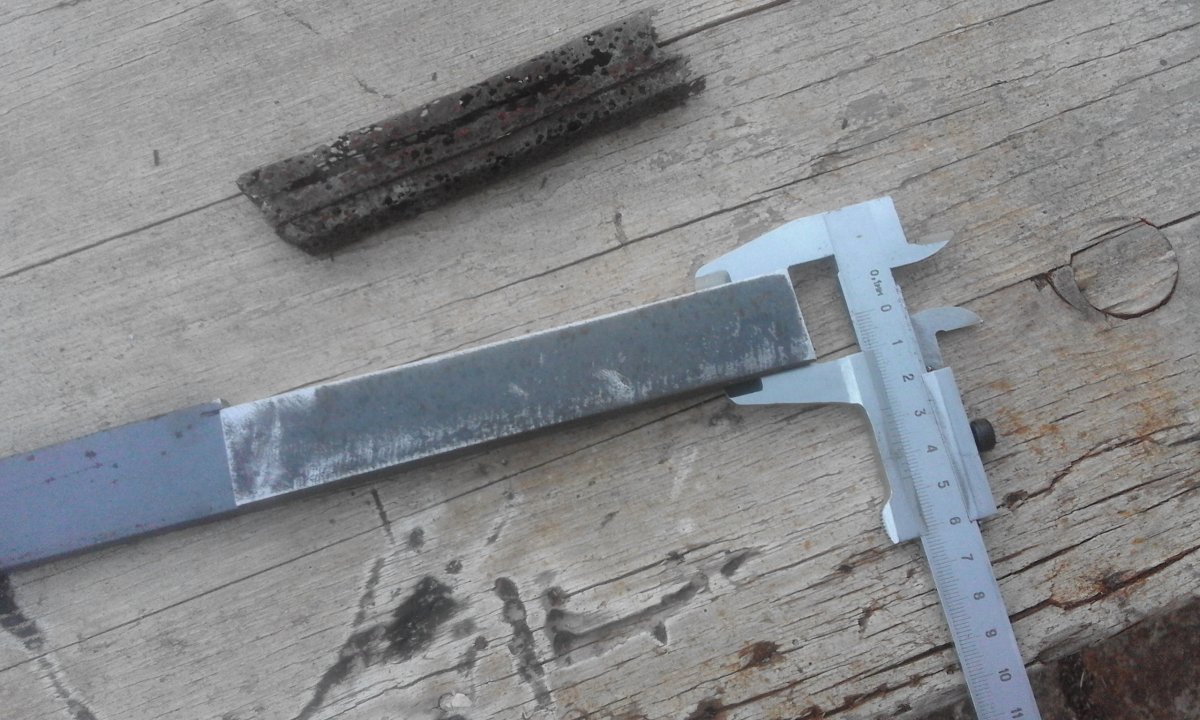

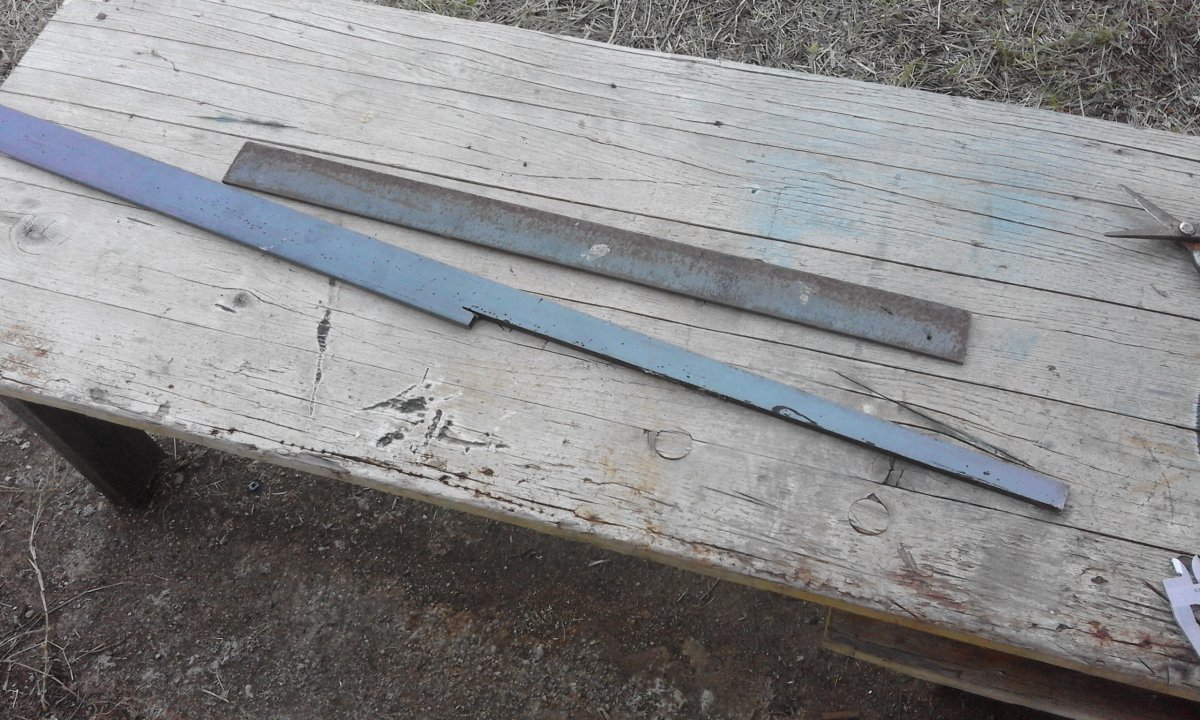

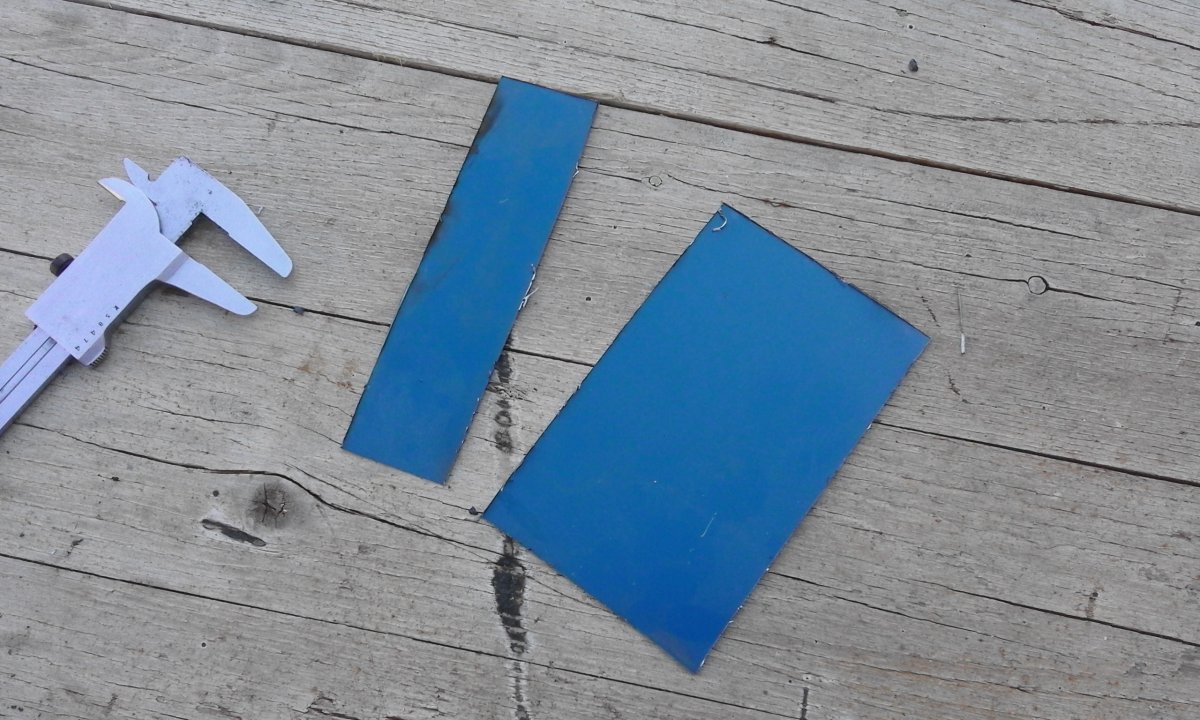

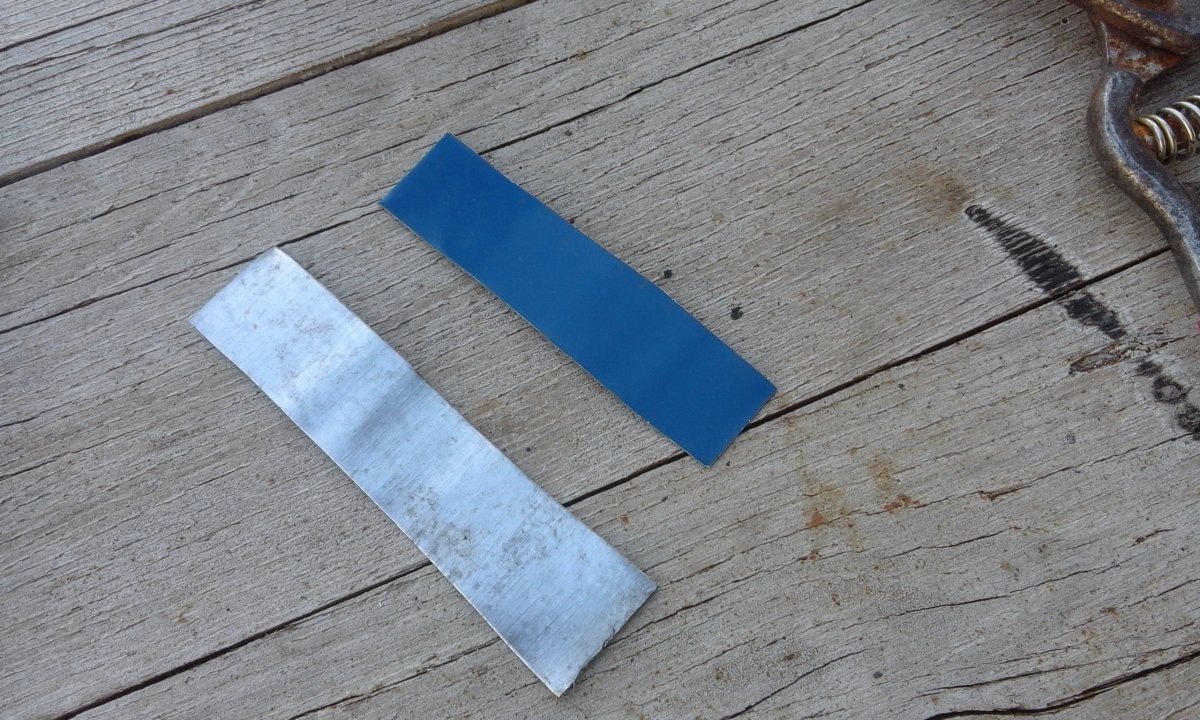

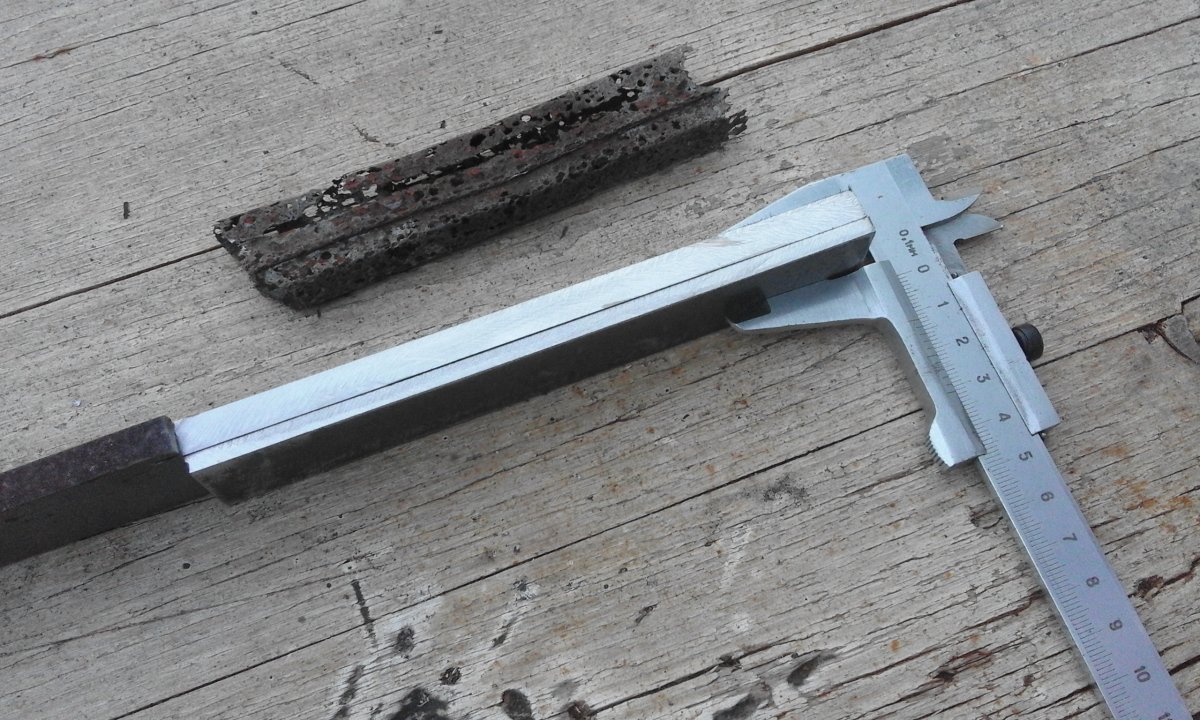

Вибір матеріалу. В наявності два види. Оцинковка листова і профільна труба. Вирізав приблизно однакові смуги і погнув в різні боки, вибір припав на трубу, вона міцніша буде. Вирізав дві пластини на передню і задню частину магазину. Нагадаю що магазин Р 08 складається з двох окремих елементів спресованих між собою.

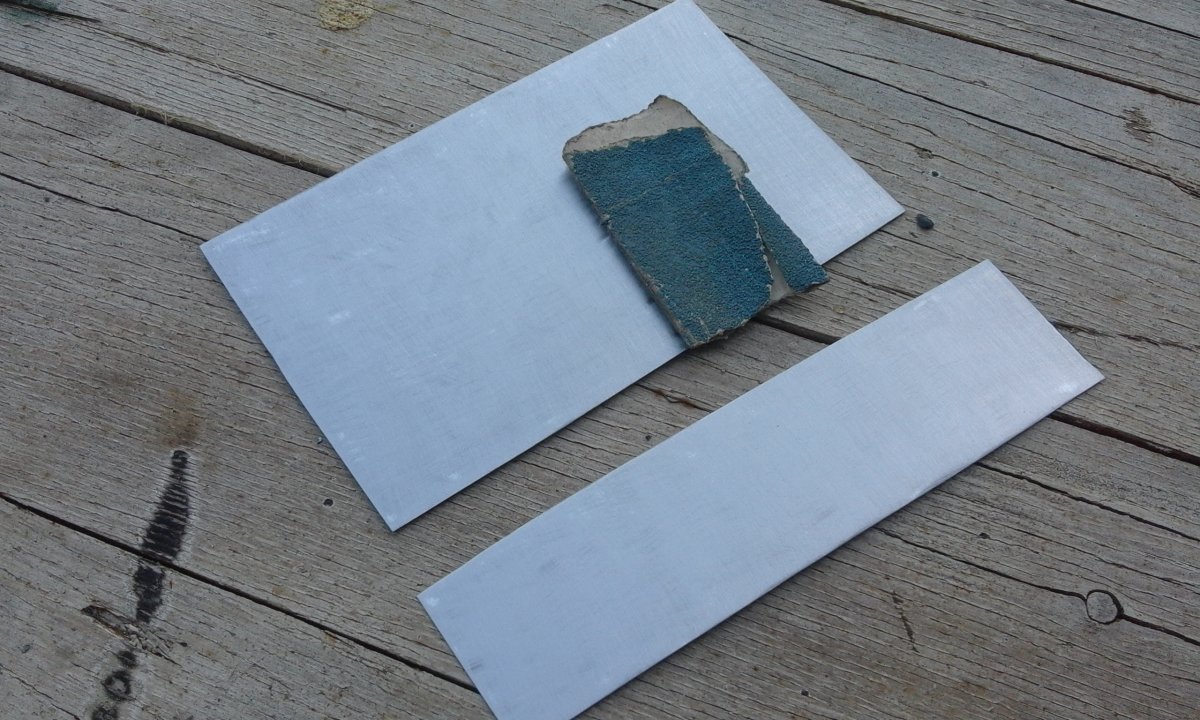

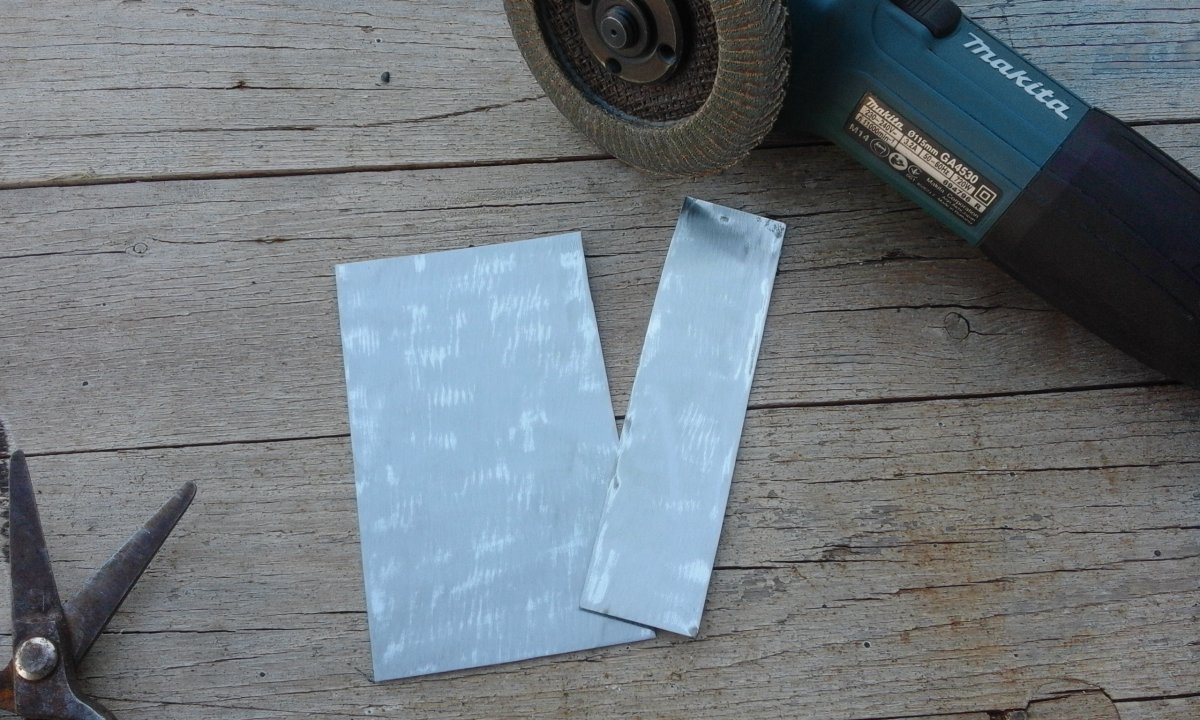

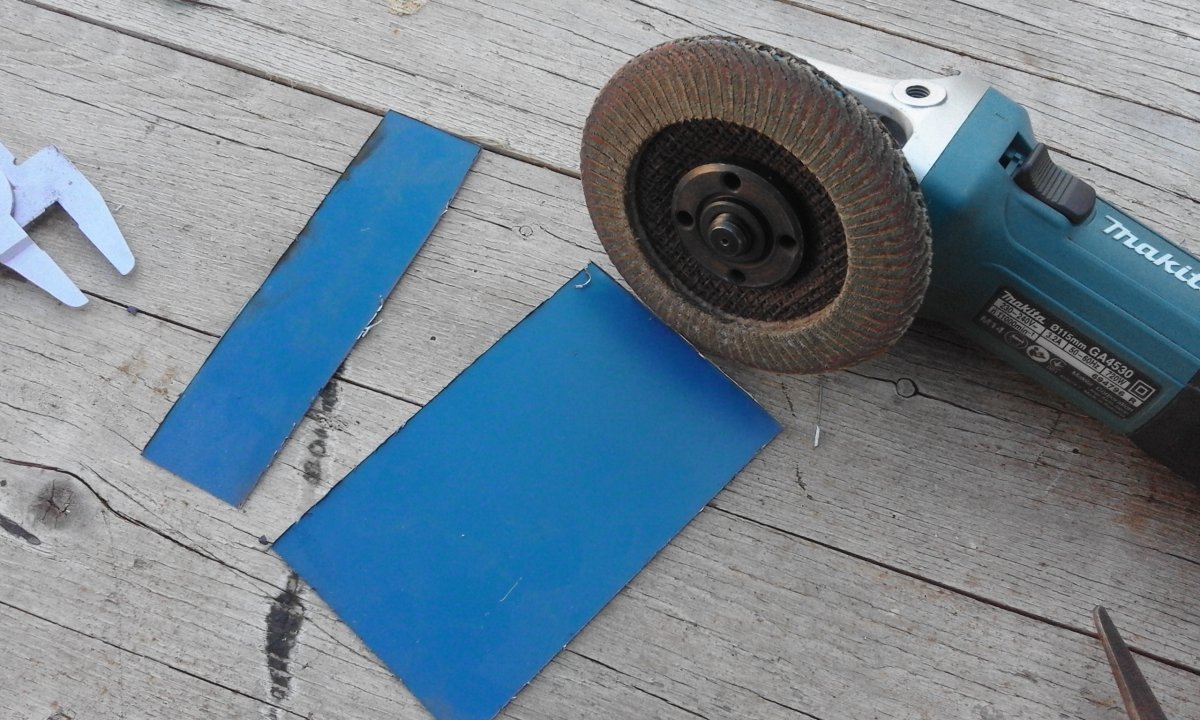

Шліфування обов'язковий процес. Якщо в майбутньому належить робити розрахунок, в такому випадки шліфую так, щоб лінії потертості були перпендикулярно майбутнім лініях розрахунку. Так накреслені лінії відмінно виділяються на блискучому металі. Матеріал для корпусу готовий.

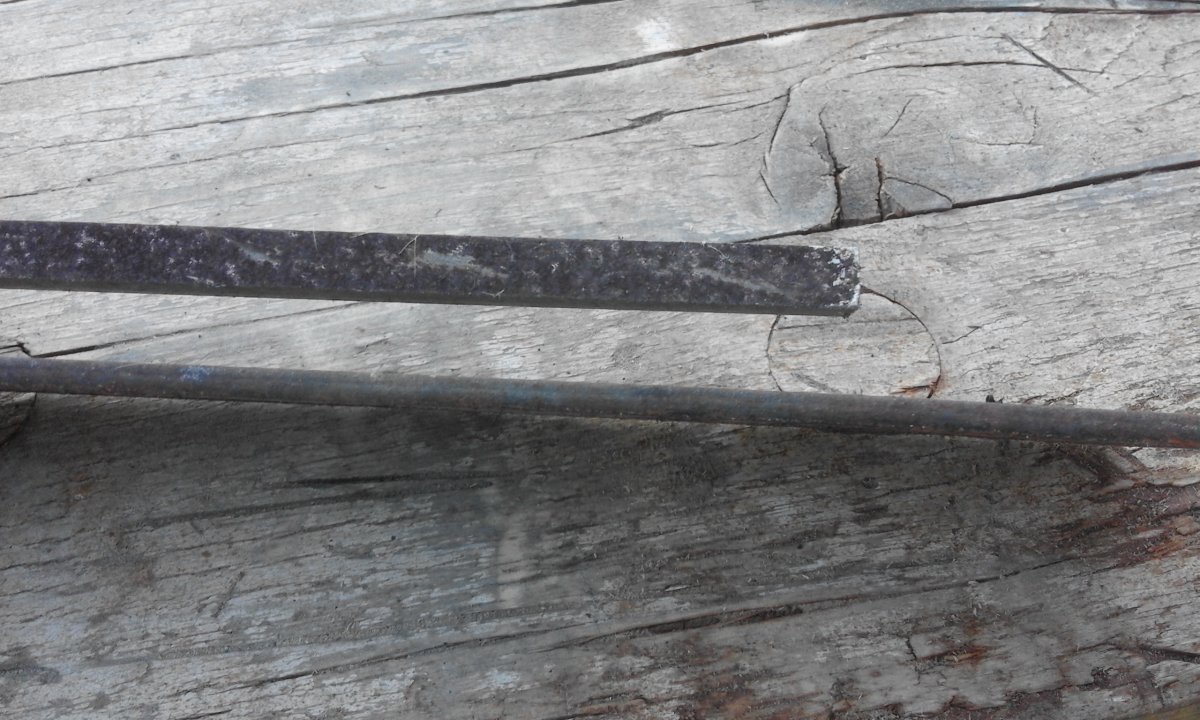

Як на мене то без оправлення для магазину, самого магазину не зробити. Для роботи потрібна заготовка товщиною 12мм. По скільки у мене її немає то прийнято рішення робити з двох пластин. Одна товщиною 8 мм. і друга 5мм.
Вирізав заготовки під оправлення. Одна заготовка залишена довгою, для зручності в роботі над оправкою (у мене ж з собою лещат немає). Заготовки практично в розмір. Далі слідує зварювання пластин у об'єднані і формування оправлення.
Оцинкованное покрытие отлично сходит при кипячении в растворе лимонной кислоты за минут 5-10, поверхность становится темно-серого цвета, не нужно затрачивать силы на шлифовку наждачкой.
