Ликбез по ММГ ППШ-41.

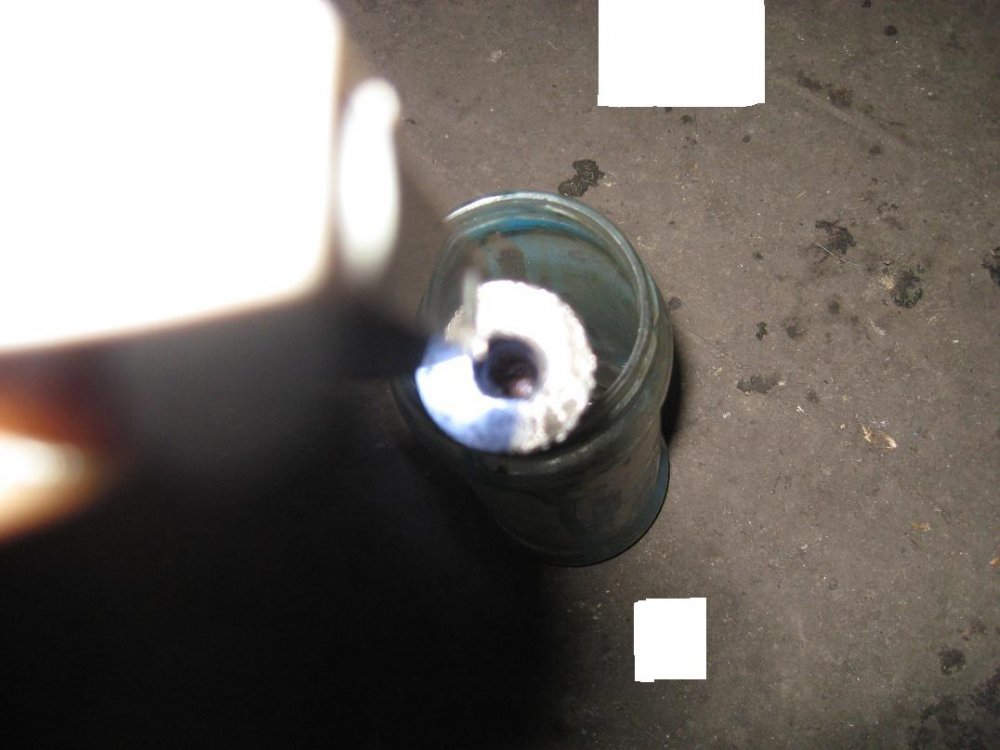

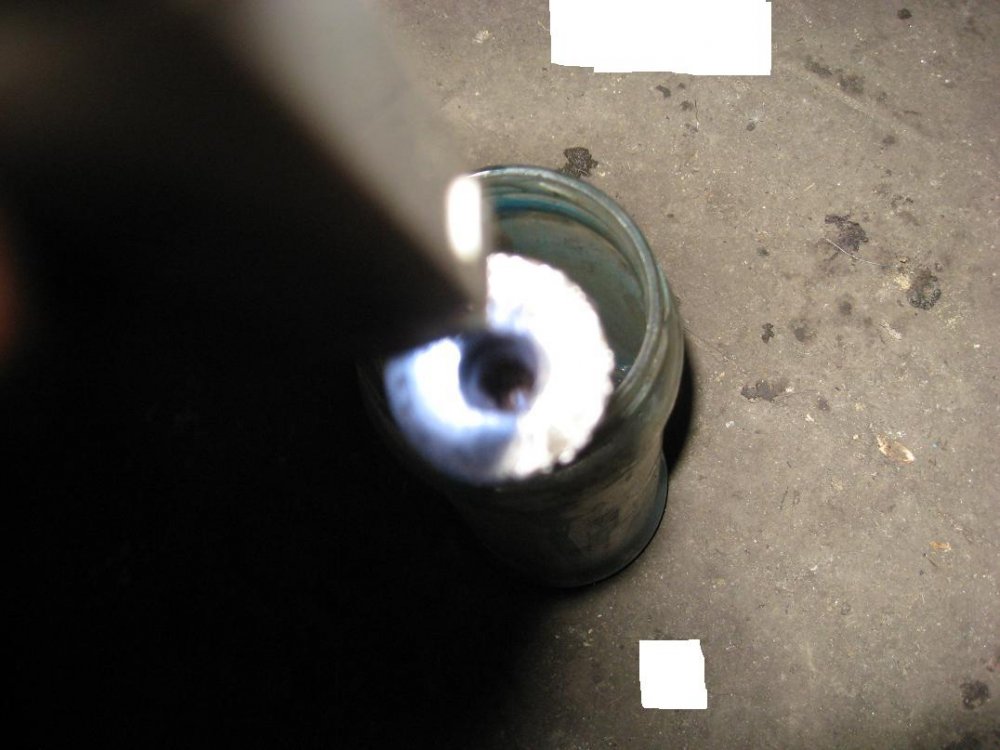

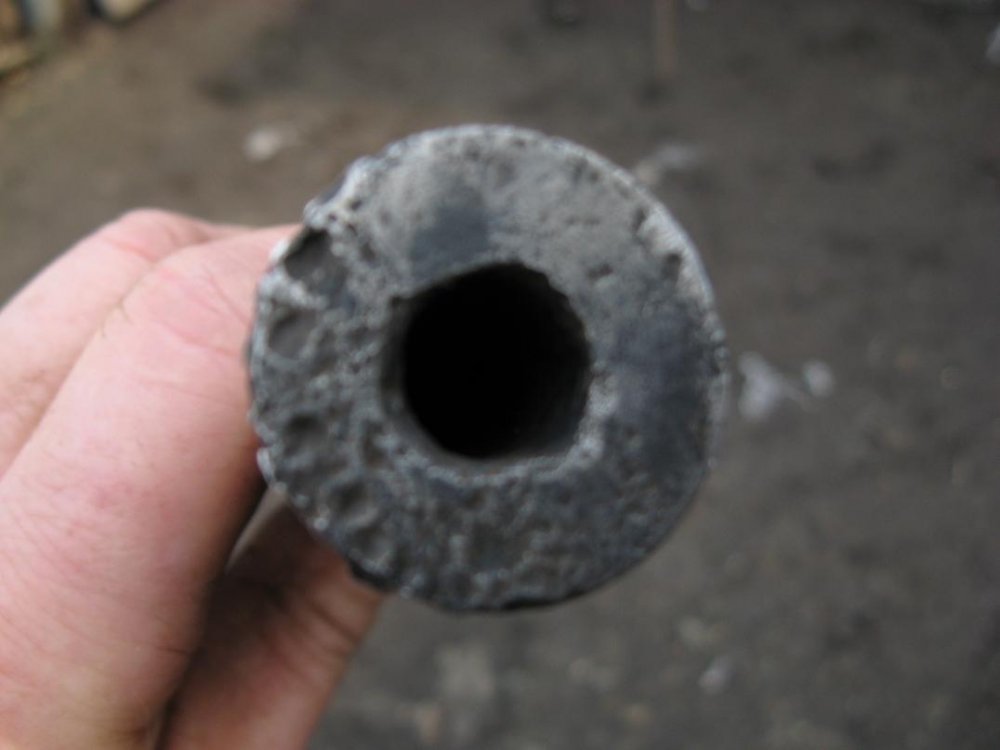

Вот подкинул знакомый задачку: откопал дудку, а она чем то забита. С одной стороны электрод заходит
на 20 см, а с другой на 6.5 см при длине общей 27 см. Получается пуля? Выходит выстрел один раз и
поняли, что не вышла стрелять прекратили. Вероятно это было не в бою, иначе очередь разорвала бы
ствол? Как думаете? Помучился с фотками, но лучше не получилось.

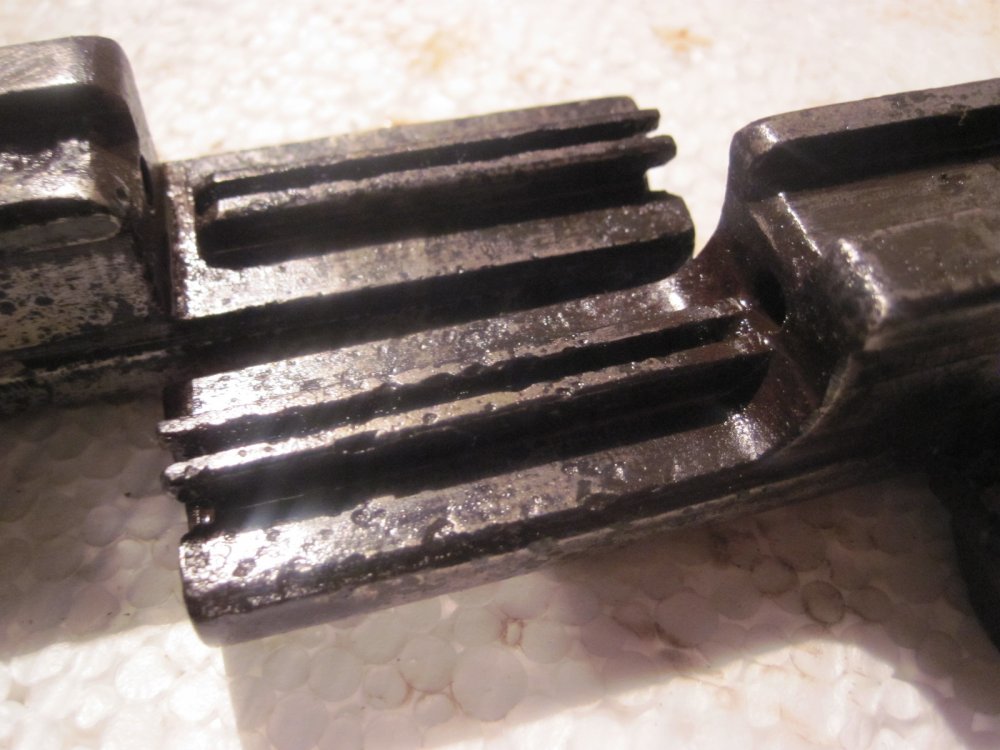

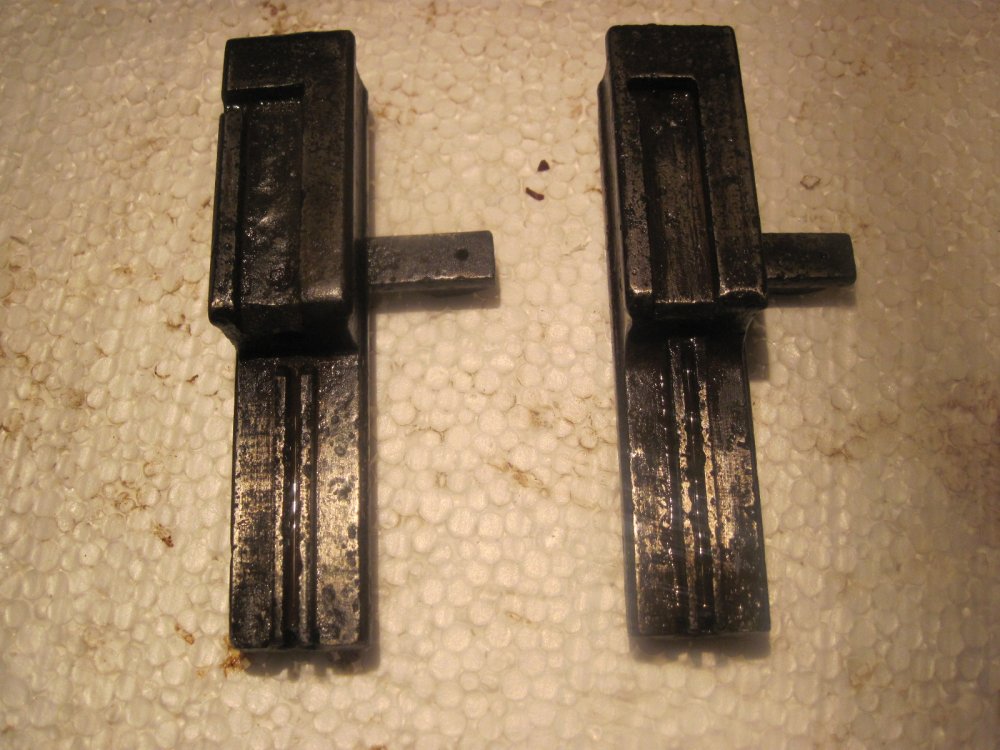

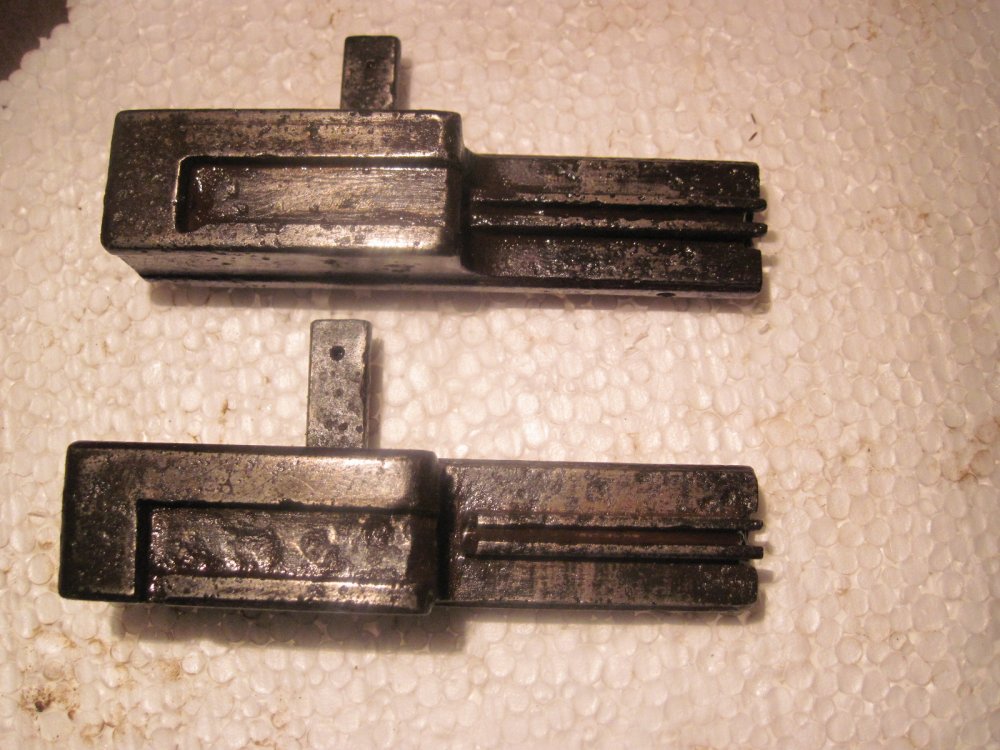

Камрады, есть вопрос по затвору ППШ,
почему есть такие отличительные черты?
Схожий вопрос в данной теме уже звучал, но за 11 страниц ни у кого не хватило возможности овтетить на него.



Разница просто в прцессе изготовления .Технологически изготавливались по разному. Верхний затвор- на фрезере была зделана заготовка без радиусов просто в квадрате ( обратите внимание на все прорези и внутренние углы они 90 градусов), далее в этой заготовке просто делались выборки пропилом сначала продольно потом поперечно чтобы войти в угол 90.Второй нижний затвор делался пальцевой фрезой и радиусами * обратите внимание на углы внутр и заготовку*. Вот и вся разница они просто делались разным инструментом .Просто в какойто момент стояла задача сделать на том что было доступно а как им образом загнать в геометрию мастера решили сами. Второй способ обработки более распостраненный и применяется сейчас. С ув Шульга Андрей



С Андреем согласен, особенно " делалось разным инструментом - Просто в какойто момент стояла задача сделать на том что было доступно а каким образом загнать в геометрию - мастера решили сами"



Камрады спасибо, просвятили.
А то голову ломаю.



Скорее всего там несколько пуль. Явление, кстати, распространенное. Лично выковыривал 5 штук.



Здравствуйте, кто сталкивался, как снять отражатель?



Разбираем ппш. Отделяем, спусковую коробку, приклад и затворную коробку ( нижнюю ). С нижней ( внешней) стороны зубилом (отточенным) срезаем заклепку отражателя и выбиваем выколоткой оставшуюся заклепку в сторону отражателя. Отделяем отражатель вперед ( в сторону патронника) и в вверх - если не идет, то подбиваем молотком. При постановке обратно КОНТРОЛЬ - отражатель должен плотно ( до конца ) сесть на затворную коробку, а потом ставим новую заклепку ( минимум метало-алюминевую). Если при постановке отражателя не совпадают отверстия на отражателе и коробке , то или соосно растачиваем отверстия или подкладываем в постановочную прорезь на отражателе металическую прокладку и опять таки соосно подтачиваем отверстия. ПРАВИЛО - отражатель должен сидеть плотно, без люфта(вперед-назад), а потом заклепываем. Максимальный размер заклепки 3,2мм (в любом стртительном магазине,лутше польскую, не китай. хотя...) Удачи!



Свой бубен непеределывал, сделал точилку, пару мм убрал ,мпу 1 стают как родные.



от блін , прочитав що бубни перероблені , сам маю СХП ППШ під МПУ 1 ніколи незадумувався над цим ( ішов зразу з бубном) потім докупив рожок , вроді що те , що те нормально стає , без люфтів, тоді в чому секрет ? ( МПУ 1 простий не підточений )

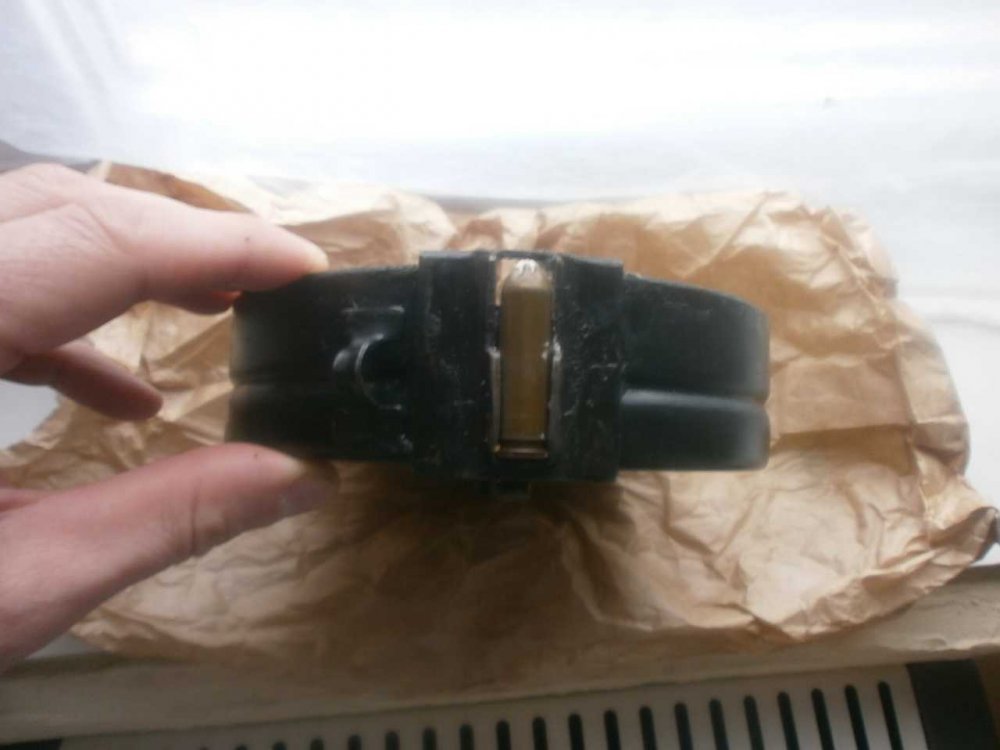

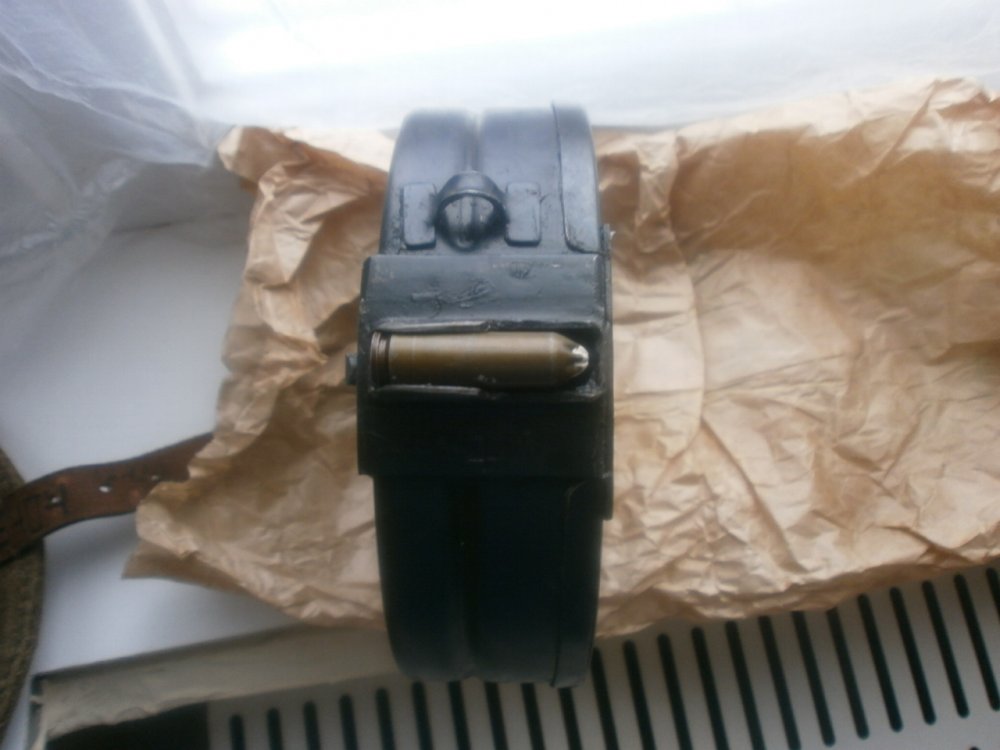

Идея не нова цель уменьшить затраты времени на подготовку к мероприятию и возможность не зависеть от обстоятельств . На мероприятиях на ППШ чаще всего відают МПУ 1 с сублемированым порохом, реже с пироксилином ,длина и тех и тех немного отличается. Вроде в ухо подачи проходят, но клинят через раз приходится усаживать или стачивать. Вобщем подготавливать патрони, а если пострелять нормально и каждій день долго очень готовить и зависишь от времени и готового количества. Вобщем захотелось технически решить эту проблему . В двух словах барабан штатній разбирается, пластина улитка укладчика по подающей кромке по краю плоскости подганяется аккуратным подгибаниемк стенке барабана с мин зазором к корпусу в районе окна подачи,и проверяется при прокручивании чтоб не затирала и зазор не гулял. Подгиб минимальный если не на полный бубен то можно подогнать только край кромки в районе выхода внутренней спирали укладки .При работе на полный бубен подгонка по всей окружности кромки. Потом стачивается кантик ниже губ подачи, со сторони отраж для увеличения проема подачи и устранения зацепа патрона при подаче. После этого в передней крышке привариваются упоры 1,5 мм, для предотвращения клина подающей улитки с патронами при круговом вращении, и у самой горки, делается упор 15/5мм для подпора второго патрона за стоящим на подаче в губках ,чтобы при выталкивании первого затвором, второй четко стоял в окне и не двигался прямолинейно, а только пошел вверх ,под усилием подающей пружині. Края отверстия в крышке барабана подвальцовываются внутрь чтобы выйти на ранее штатный зазор между корпусом пружины подачи и краями внутреннго отверстия в крышке. Далее подганяем буром губки по окружности и чуть расширяем ближе к патроннику ,т к конусность МПУ другая ,чем у штатного. Патрон МПУ должен при полной загрузке подаваться пальцем. Далее собираем барабан и подганяем под него створ приемника барабана нижней опорной рамы. Делается это расширением ( стачиванием по плоскости упорных губок передних опорной рамы. Барабан подганяется без люфтов с небольшим натягом ( даст просадку после стрельб) если что потом корректируется. Далее снаряжаем барабан неусаженными МПУ и вставляем в приемник и смотрим сверху ,может возникнуть ситуация, при штатном отражателе и,ничего сташного в этом нет , когда при постановке барабана за счет дополнит смещения патрона назад,он будет упираться в торец отражателя и смещаться или цеплять его вперед при подаче. Для устранения этого нужно буром , повторяя угол торцевой отражателя ,сточить с торца отражатель и получить при максимальном смещении и упоре патрона к задней стенке губок подачи, зазор 0.5 -1 мм между донцем патрона и отражателем. Далее без патронов и пружины ставите затвор и подавая его вперед ,ОЧЕНЬ внимательно смотрите, как он проходит створ губок барабана внутри, снаружи и упор со стороны отражателя ,а также горку. ( Если усики подачи цепляют их, подогнать буром горку до зазора 0.5 мм. Горку можно поддточить не бояться только повторить угол наклона. То же и с губками внутри ,но осторожно. Можно подгибать, сильно растачивать губки изнутри не желательно сразу,а аккуратно в несколько подходов, чтобы не ослабить удержание патрона , но для корректировки можно губки подогнуть плоскогубцами или постукиванием через брусок.). При проходе этого участка затвор должен не касаться НИЧЕГО ,а быть ТОЛЬКО на оси упора отражателя иначе потеря кинетики и досадные клины.Все операции выполняются по много раз с перепроверкой , ( особенно подача с полного барабана в раме затвором как на видео) .На представленном образце я еще до переделок сделал замок( на крышке барабана горка, в проеме переднего упора рамы- паз) .В результате получаем ППШ на просто патрон МПУ вставил и работай и плюс совершенно индивид ППШ соотв 622 ,боевой барабан или стандартн сюда не поставишь, а с него не подойдет и боевой патрон в губках не станет правильно на подаче.Барабаны беру не пилянные со стандартн губками хотя можно и восстановить с ММГ.Ну вот вроде все по барабану с ув Шульга Андрей .



оберусь до дому і одразу сфотографую що барабан , що СХП
ато саому дуж цікаво
по памяті в барабані кришка трохи обточена , і губи переварені



еще один момент. практика показала. для полноценного боя нужно 170-180 патронов. на ппс это 5 магазинов. на ппш 2 диска и магазин. причем один магазин нужно пристегивать перед последней атакой и рукопашной. как раз 30-35 патронов на последок. причем. брал меньше не хватает. больше остаются. ну это чтоб после рекона настроение хорошее было.



Уважаемые друзья! Дабы максимально открыть информацию по технологии и комплектовке порядке и очередности работ по ППШ -41 в ближайшее времы здесь будет выложены наработанные мной МАКСИМАЛЬНО полные и подробные материалы ( СОВЕРШЕННО БЕСПЛАТНО) ( подобно посту Шульга Андрей).Данный пособный материал на мой взгляд существенно расширит круг желающих примкнуть к нашему движению за счет возможного самостоятельного выполнения основных комплектационных и настроечных работ после прочтения. Считаю так же что данная информация не ущемит тайны и корпоративные секреты разного рода оружейных мастеров и умельцев. С уважением N.A.T.O.



Кто подскажет на каком расстоянии от заднего края ствола (со стороны патронника)
должны распологаться штифты ? Диаметр штифтов 3 мм ? Хватит два штифта или нада три и более ?
Жиклёр можно делать съёмным или надо подваривать ?



проще готовый купить под схп., мпу 1.



Цена готового - 300 гр + усиленная пружина - 100 гр + удлинный ударник - 50 гр, а ММГ стволик 50-100 гр.
Правда переобжатый копия ППШ - 4 гр , МПУ - 2 гр.



харашо что ммг стволик будет без разреза вдоль.



Ну вот могу поделиться чем имею. Для изготовления необходимо сверло 3 мм 4 шт обычные белые китай, болт анодированный м 10 и гайка к нему, метчик советский удлиненный М10 номер 1,штангель циркуль патрон МПУ . После заварки шва полуавтоматом на наждаке обрабатываете шов до кондиции. В торце дудки не насилуя и не спеша туда-сюда тк сталь каленая нарезаете резьбу на глубину 3-4 см. Проганяете ее начисто чтоб болт по резьбе свободно вкручивался и выкручивался. Далее берем болт накручиваем гайку зажимаем в тиски за шляпку и гайку чтоб не повредить резьбу.В торце болта делаем сверление 1 см диаметром 0.35мм ( Под МПУ 1 чтоб и с сублемированным порохом работала автоматика , навеска пироксилинового в отсыпных МПУ 2 -0.6 грм).После сверления болгаркой отрезайте 1 см болта с отв и края резьбы обрабатываете от заусенец. Это жиклер- далее в нем с двух сторон черех центр делается продольнуй надрез с торцов для паза под отвертку глубиной 2-3мм. Вкручиваете жиклер до упора в дудку. Далее через деревянные подкладки зажав дудку в тиски ( так же и резьба нарезается только в выборки еще подлаживается кругляк за патронником к щечке тисков от проворота), делаете от края 3-4 мм керном две насечки 5 -7мм друг от друга. Дрелью на малых оборотах сверлом 3 мм делаете в этих кернах два паралельных одно за другим отверстия. Сверлим не спеша меняя сверла главное не спешить и не сжечь его на оборотах.Затем сверлом 6-8 мм с двух сторон раззенковуем отверстия на глубину 1 мм.Берем сверла и той частью что работает в патроне вставляем в готовые отверстия и отрезаем после разметки чтоб были немного в потай. Это штифты они готовы. Затем берем патрон и меряем штангелем. Затем замеряем штангелем такой же после стрельбы раскрытый. Раскрытый МПУ-37 мм.Если патронник готов и правильно сделан вылет патрона под любое сост затвора 3,5мм .Далее отнимаем вынос патрона от длинны и к этому расстоянию добавляем 2-2.5 мм делаем кернение ( это и будет центр первого штифта )и также как в торце изготавливаем 2 отверстия по той же технологии. Далее при вставленных штифтах капаем в подготовленные отверстия полуавтоматом и обрабатываем. Данная схема применима при использовании штатно МПУ -1( любой марки) .МПУ-2 ( отсыпной навеска 0.6) грамм Теперь то что касается сварочных работ. ВАЖНО Сварка выполняется полуавтоматом в углекислотной среде большим током не менее 160-200 ампер.шов делится на 5-6 точек по длинне и коротими дуговыми вспышками варится с постоянным изменением места сварки в одну сторону. То есть не прихватками не сплошняком.Перед сваркой внутрь вставляется деревянная круглая планка( из свежего дерева сырого желательно) для не образования прожигов и предотвращения прогара сварочной ванны.После работ удаляется. После окончания работ НЕ ОХЛАЖДАТЬ,а ждать атмосферного охлаждения.Варить не спеша и избегая сильного перегрева и раковин шва.



лучше делать под родную пружину. опять-же копаный затвор и выбрасыватель предпочтительней. стволик наш запорожский очень и очень. у меня и на ппс и на ппш стоит. зачем удлиненный ударник?



Здравствуйте.
Может и дурацкий вопрос, но всё же: чем по науке следует смазывать начинку диска к ППШ, есть разница - густые смазки, жидкие, силикон и т.д? Что подойдёт лучше всего?
Спасибо.



Подарю, или типа передай дальше лучше будет , вот такой девайс (может оличатся от фото, без изм., ттх.) .



Попал в руки ммгшный стволик. Стандартный деактив, штифты, частично фреза, без следов продольного сверления. Изношенным вроде как не выглядит. Решил промерять - карандаш 7.8 входит свободно. Интересно, это что же, такие допуски были при изготовлении? Или всё-таки до такой степени повоевавший, что пуля уже в стволе болталась?



Чт это за лихой измеритель карандаш 7.8?



голь на выдумки хитра... Калибров нет, пользуемся тем что есть. Можно было бы сверлом соответствующим померять, если бы он было. Диаметр карандаша замерял микрометром. Стреляная тт-шная пуля (на глаз, на просвет) тоже с зазором не меньше 2х десяток. А канал выглядит полированным - ну кроме мест деактива, конечно.
