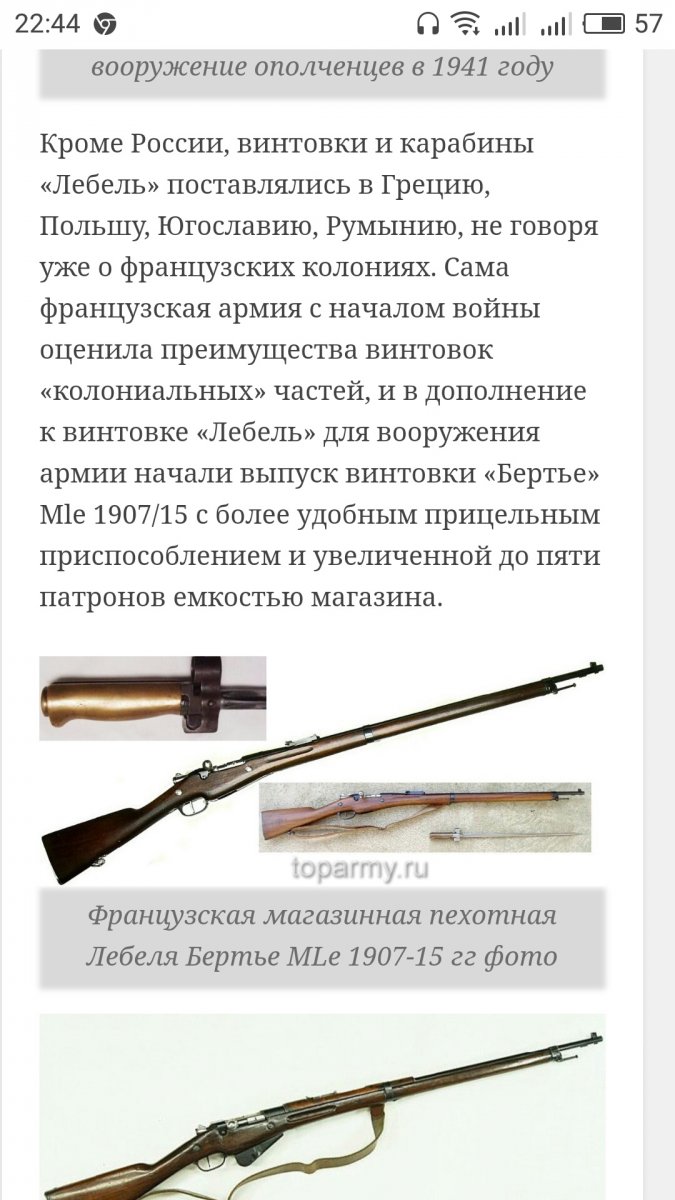

Доброго дня. Можливо хтось може поділитися кресленнями і фото прицільної планки і бази гвинтівки бертьє зразка 1907/1915.



Цікавлять фото і розміри даної моделі



Так в этой теме по моему есть чертёж планки на винтовку.



пост 28

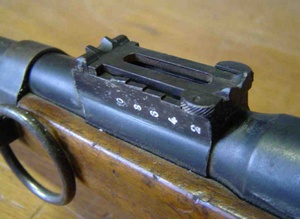

Всем здравия,почетателям этой темы.Просматривая фото прицельной планки на карабин,заметил,что они немного отличаются.И возник вопрос -почему?Разные модели или заводы?Если кто в курсе подскажите.На этих фото целик планки немного смещён от края.

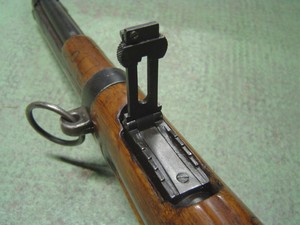

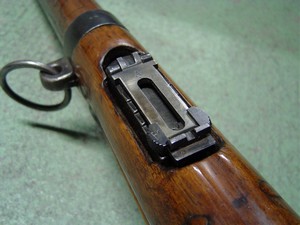

А здесь целик на планке в ровень с краем планки.И на чертеже тоже.



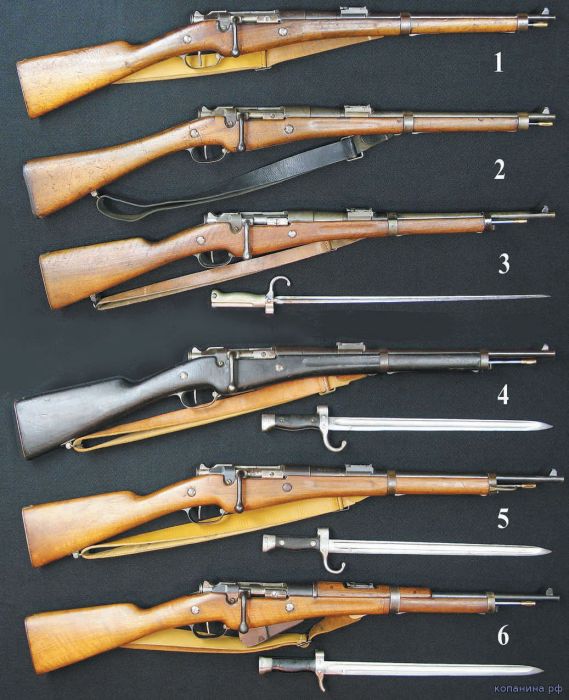

ну я как минимум три производителя знаю, которые делали бертье



Так планки у всех производителей разные?Или как?.



Доброго дня! Мр. Джонсон , Ви подаєти фото різних моделей: перший М 1916,другий М 1892(там різна висота переднього прицільного). З повагою



Тогда возникает другой вопрос.У меня остатки прицельной планки и по ним видно,что она второго образца.Т.е. М 1892.Но магазин на 5 патронов.Это получается ,что карабин собран из того что было?



У моделей Бертє,магазинні коробки з УСМ,взаємозамінні.



Я это знаю.Дело втом,что всё было одним комплектом.Эта база с планкой и магазинная коробка на 5 патронов.



Цікаво,які ложеві кільця та антабки у Вашому комплекті?



Вот с этим-то и загвоздка,колец и антабки не было.В комплекте был ствол,ствольная коробка,магазинная коробка и прицельное.



Все таки думаю що у Вас М 1892( довга прицільна лінія,характерна для перших моделей піроксилінових порохів).З повагою.



А как же магазин на 5 патронов?



Подскажите,какие пароды дерева идут на ложе?



В идеале орех



...береза (берьёза)...



...та невже?
