Лебель-Бертье обр.1916 года

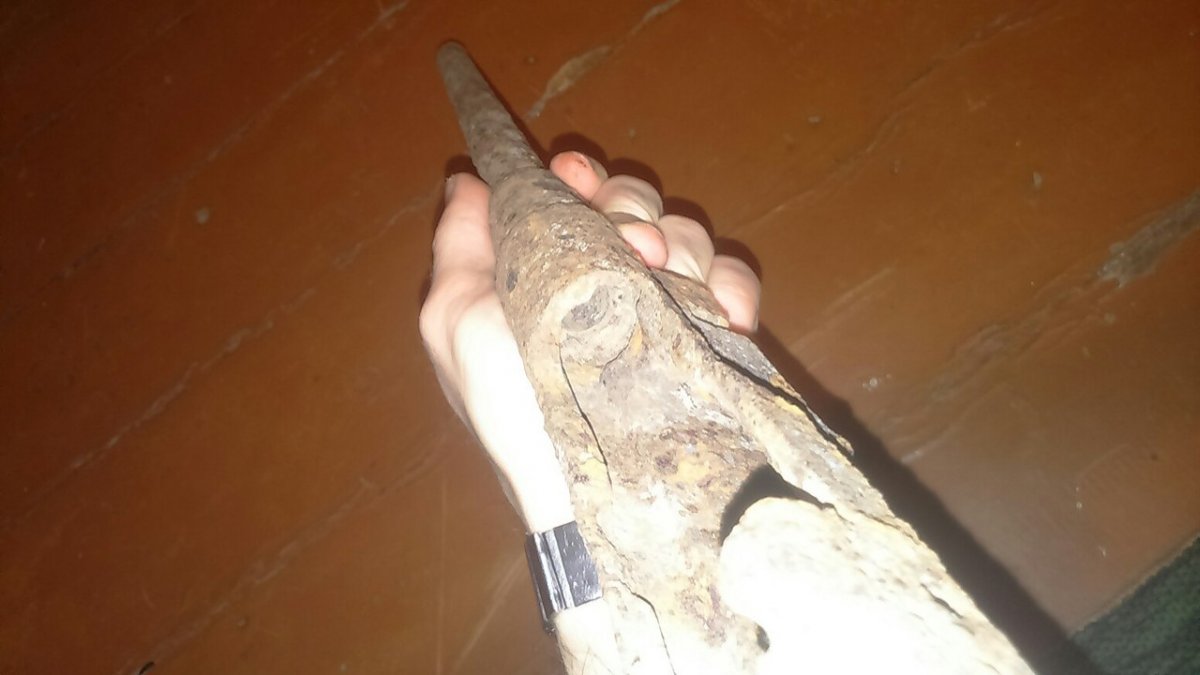

Попал мне такой обрез с винтовки Лебель Бертье 1916 года, так как до винтовки надо много дотачивать много ствола то решил делать карабин. он маленький удобный и красивее(как для меня)

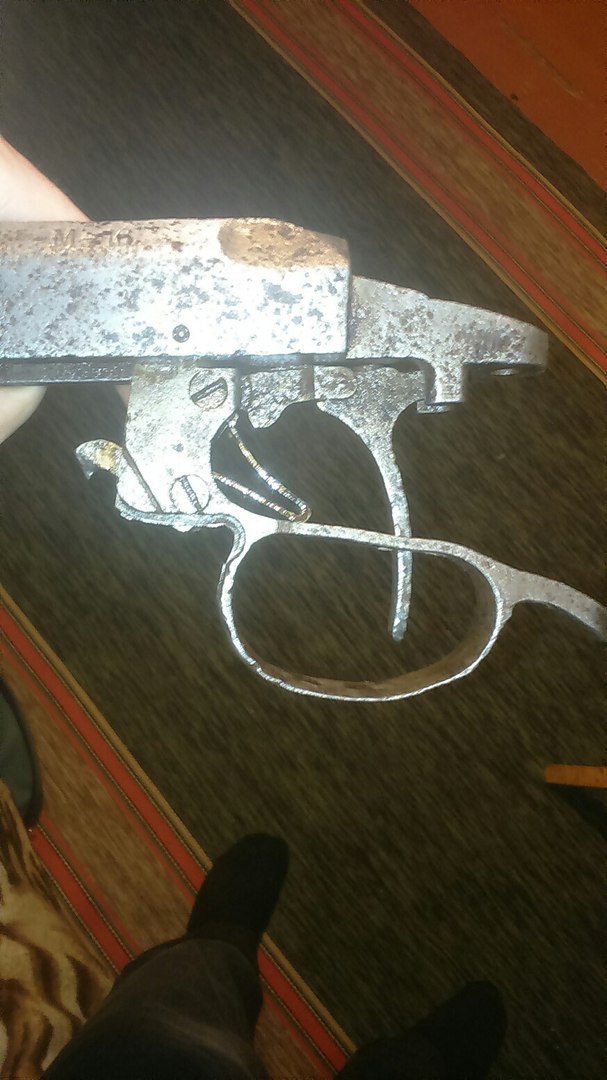

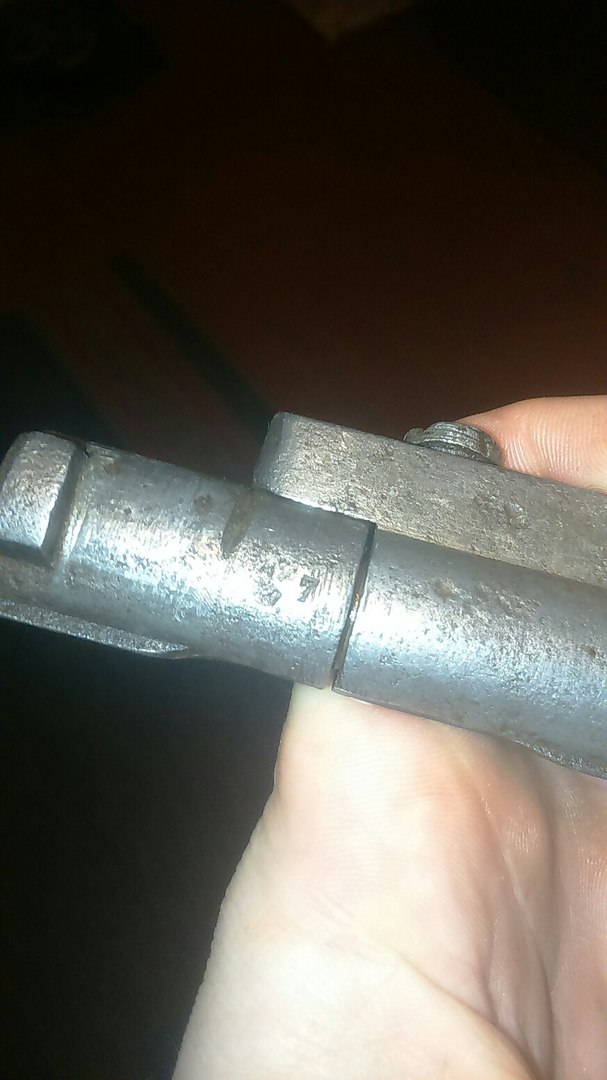

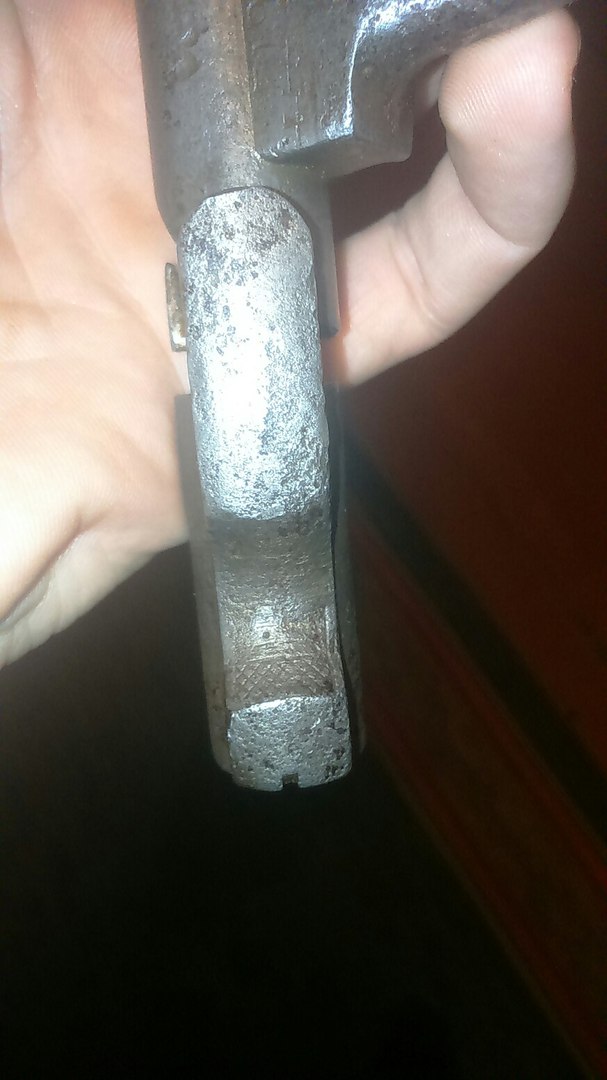

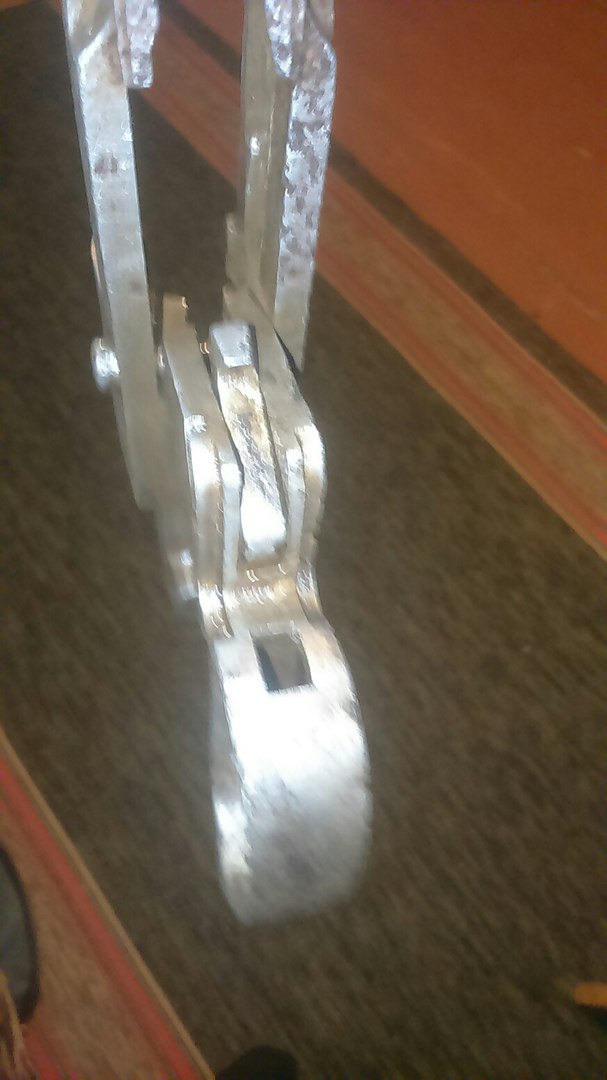

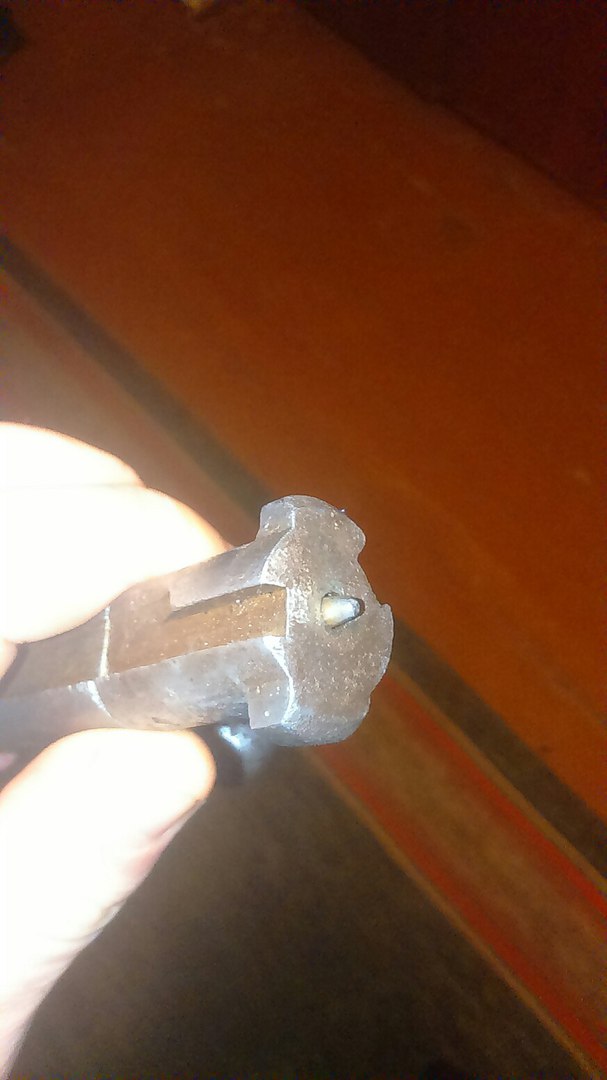

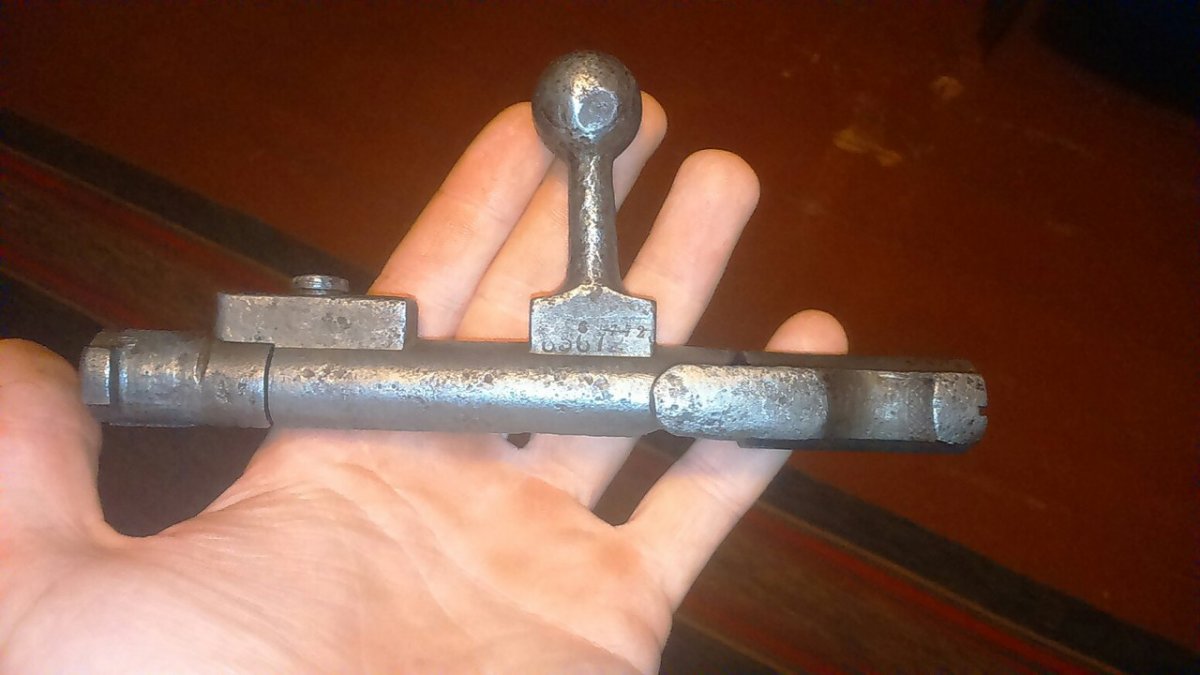

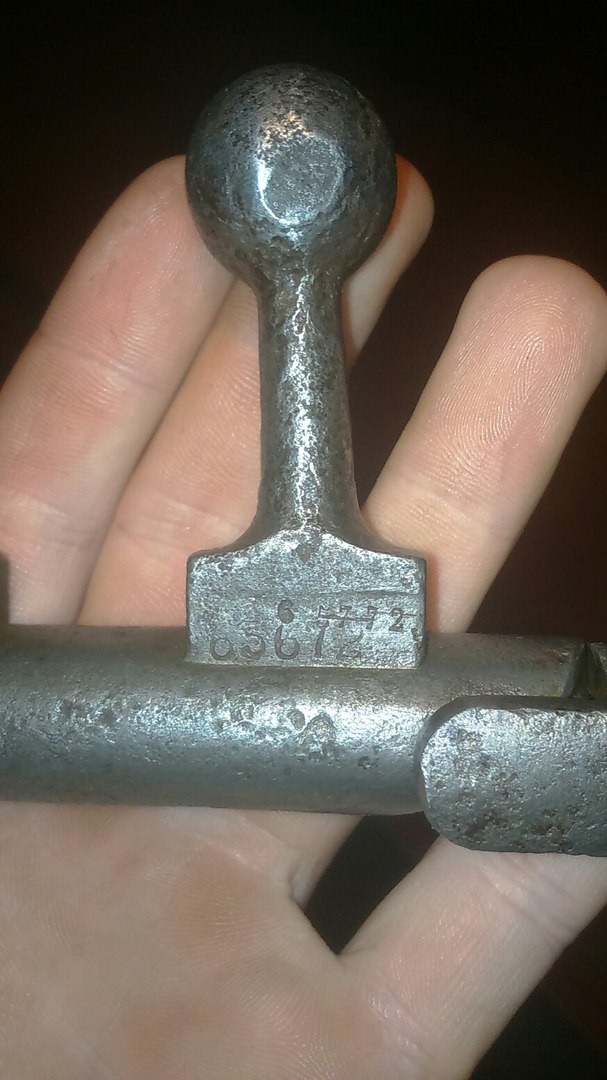

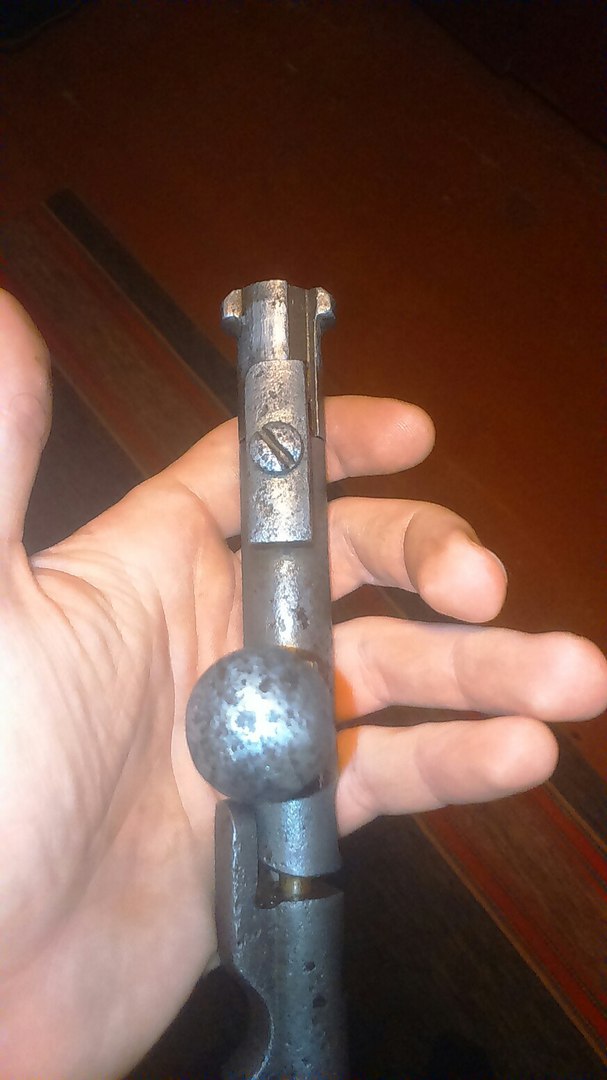

Решил для себя если удастся найти затвор и магазинную коробку то остальное будет легче найти. и вот чудо на форуме нашол магазинную коробку с механизмом спуска и затвор немного изработаный так как стоял на фроловке.

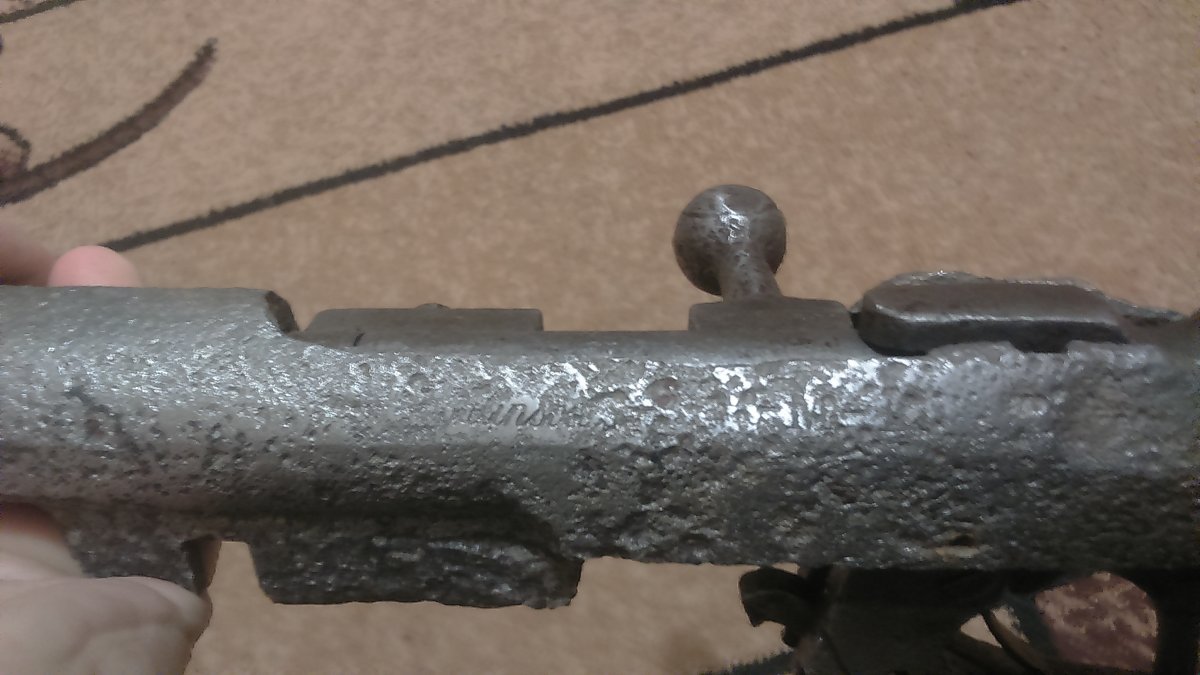

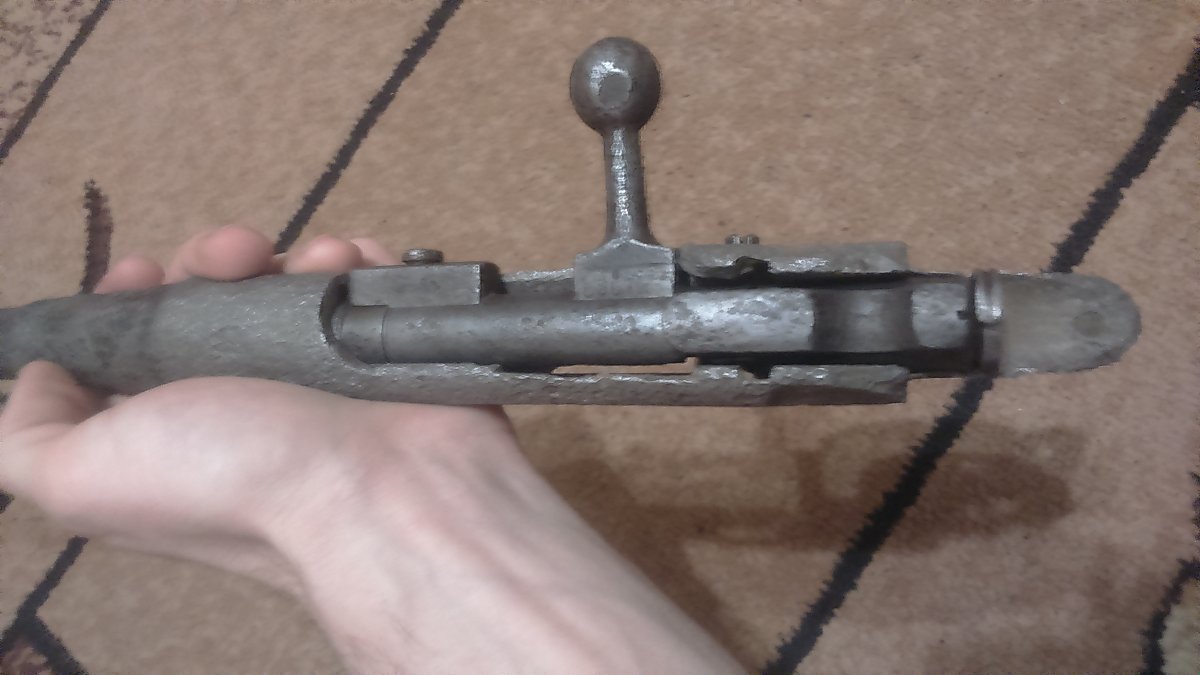

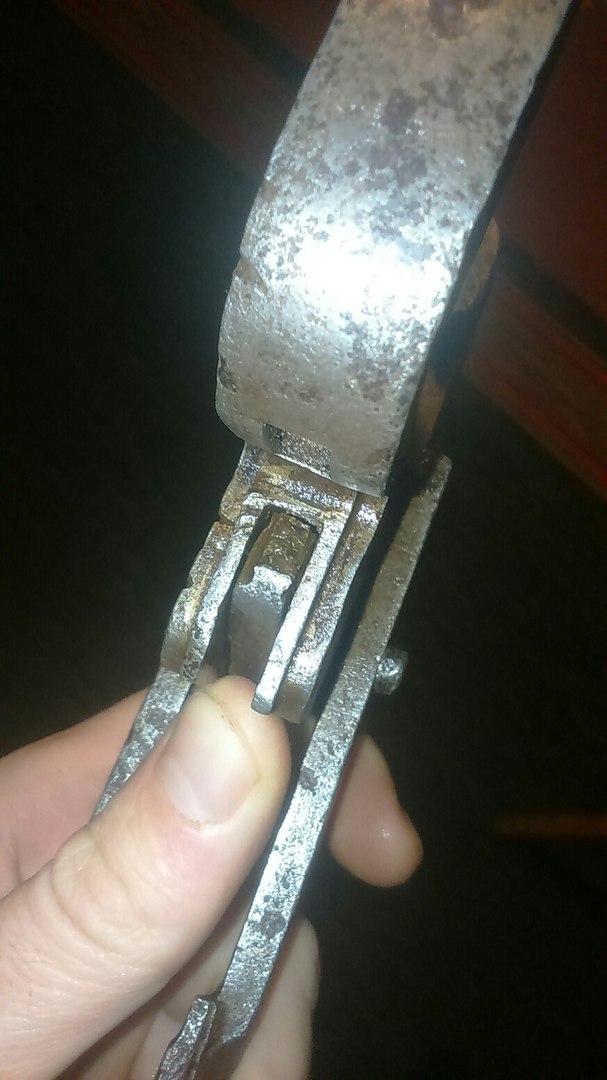

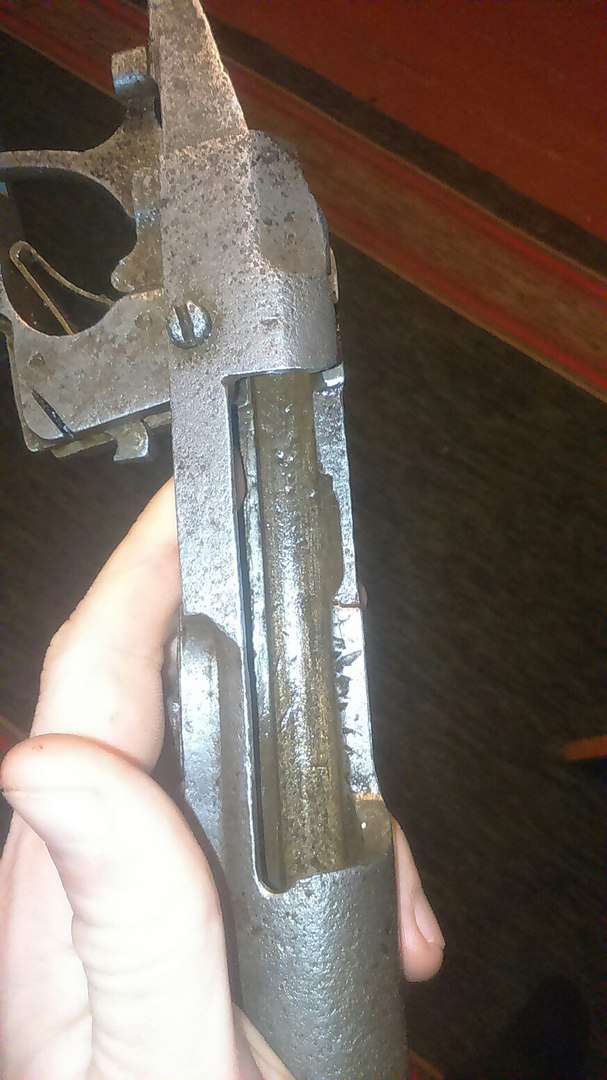

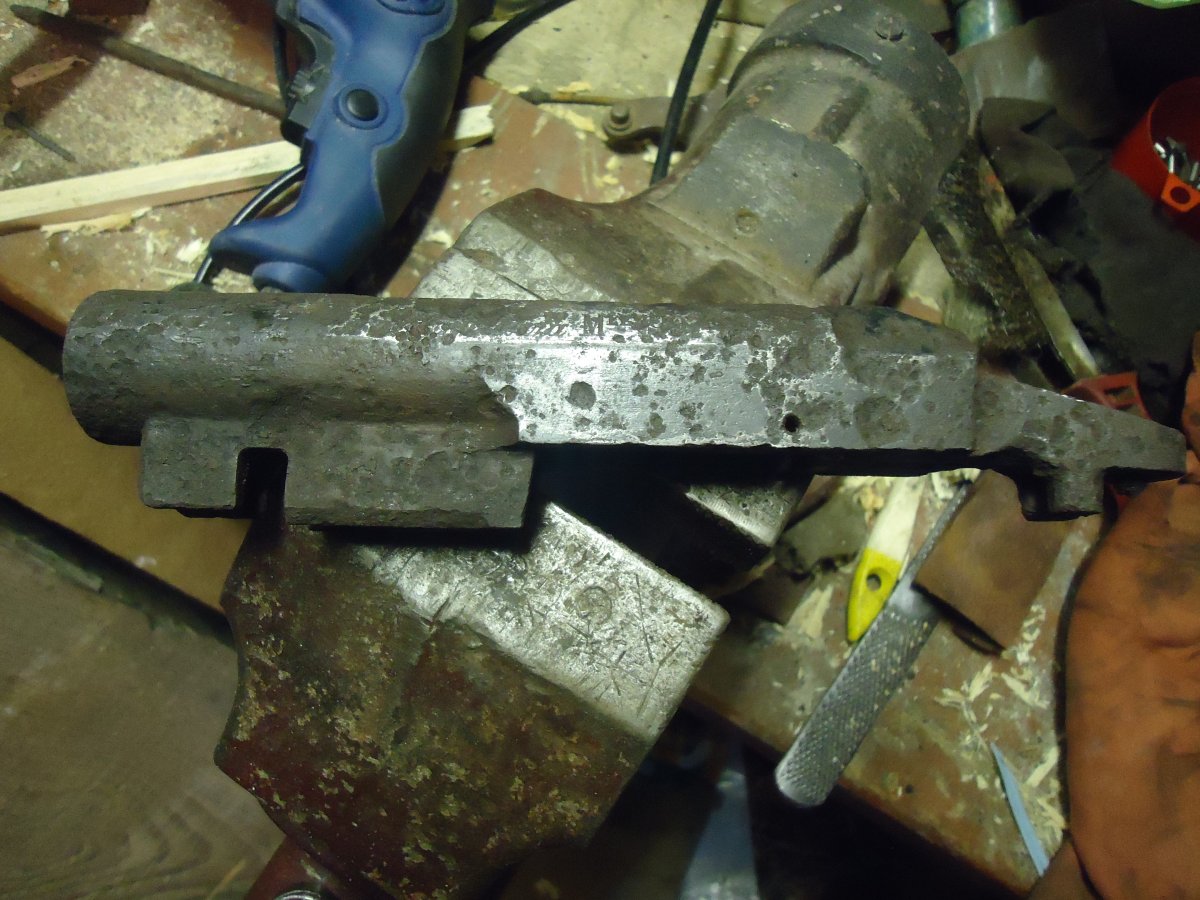

Сегодня привез домой запчасти и примерял к своей раме. оказалось когдато с моей рамы варварским способом выбили затвор, разогнувши раму. прийдется греть и ровнять. уж очень большой зазор между рамой и затвором.

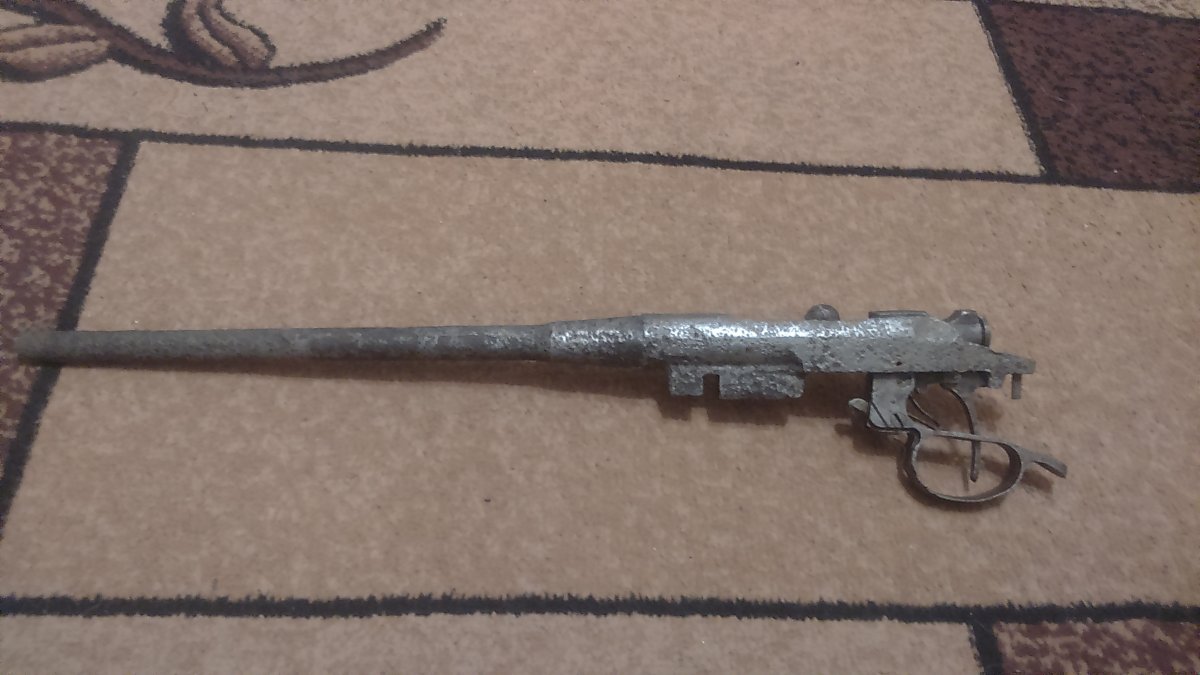

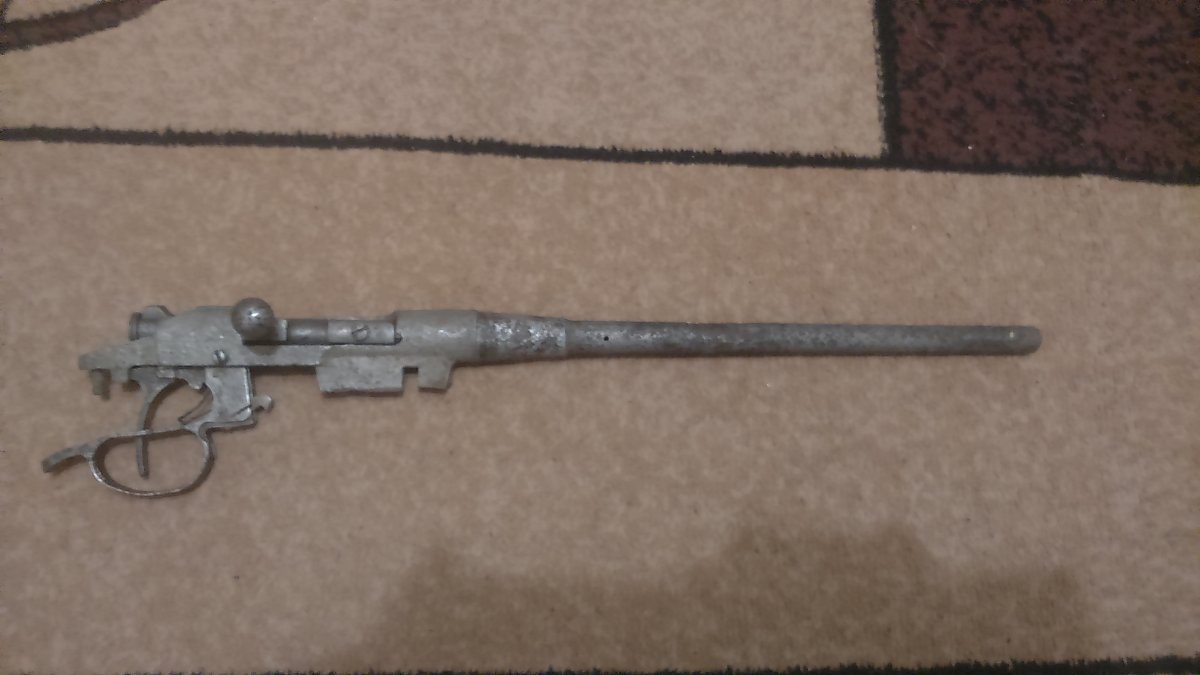

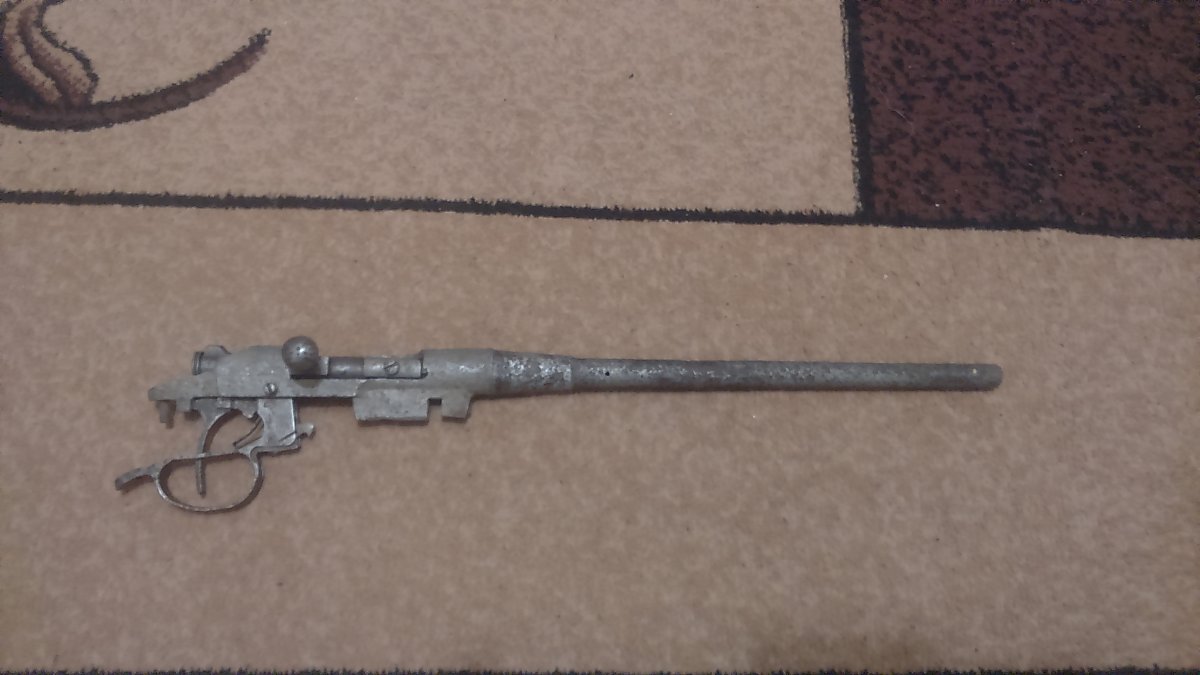

начало чтото вырисовываться. но еще надо отыскать много чево, в первой очереди магазин и базу с прицельной планкой. чертеж дерева обещал сделать друг с америки со своего бертье



http://sassik.livejournal.com/101637.html



да определился, будет карабин 1916 года с длиной ствола 450 мм. идеально подходит кончик от винтовки мосина. просто ствол надо розсверлить будет на 8 мм



самая большая проблема так это достать базу и прицельную планку(



Да вроди бы все идет по плану, и так не думая не гадая приобрел лебеля, к нему почти сразу нашёлся спуск и затвор, уже и ложевые кольца скоро должны прийти.



как продвигаются дела по винтовке?

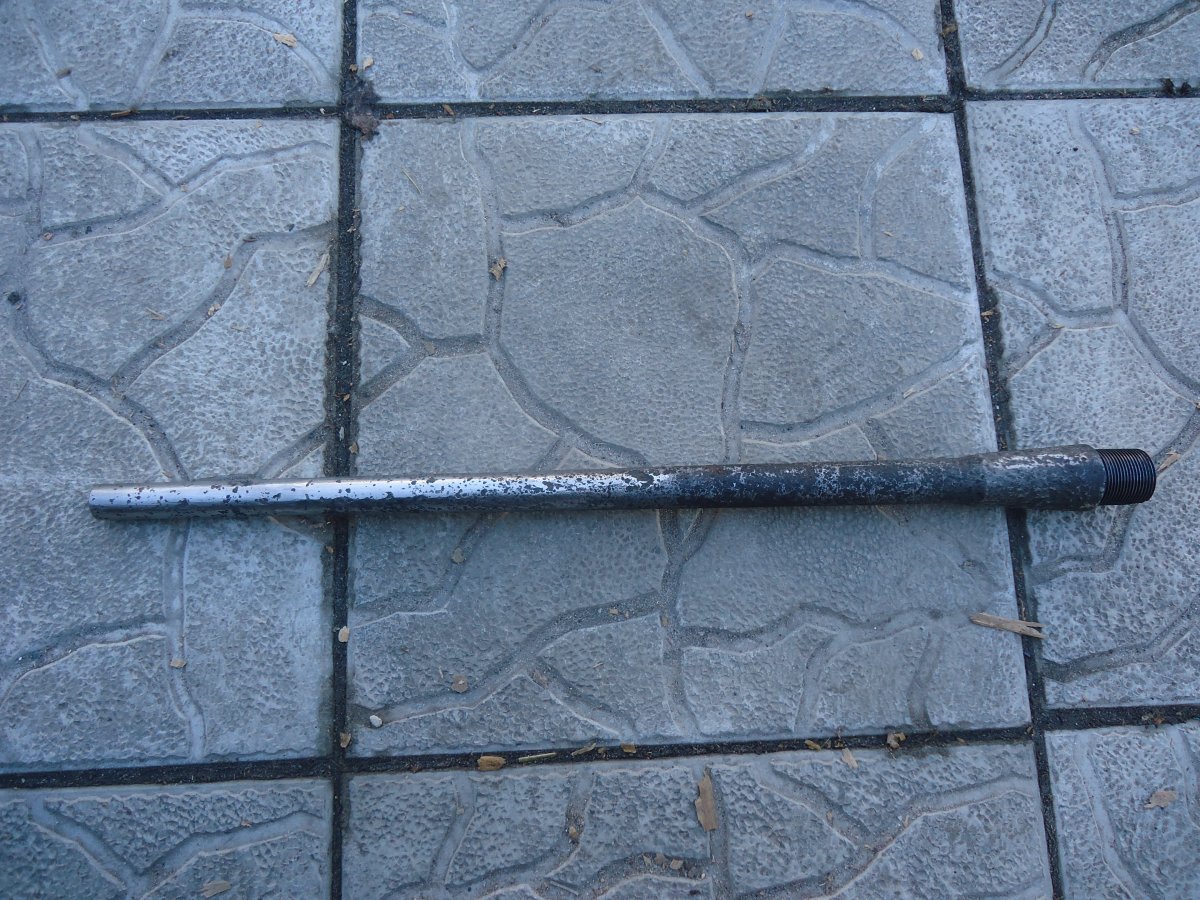

Да что, жду на днях должны прийти ложевые кольца, найден донор ствола с мосина. но мой лебель был винтовкой как оказалось, у меня не хватает ровно 11 см ствола что бы сделать карабин, в конце диаметр ствола у лебеля и мосина одинаковые, но если я обрежу от конца мосинского ствола 11 см и приварю к лебелю то будет виден переход неплавный и очень бросается в глаза. если взять середину мосиновского ствола приварить по переходу все стреляет но на конце у меня не выходит нужный диаметр что бы штык прикрепить. вобщем пока что запарка....

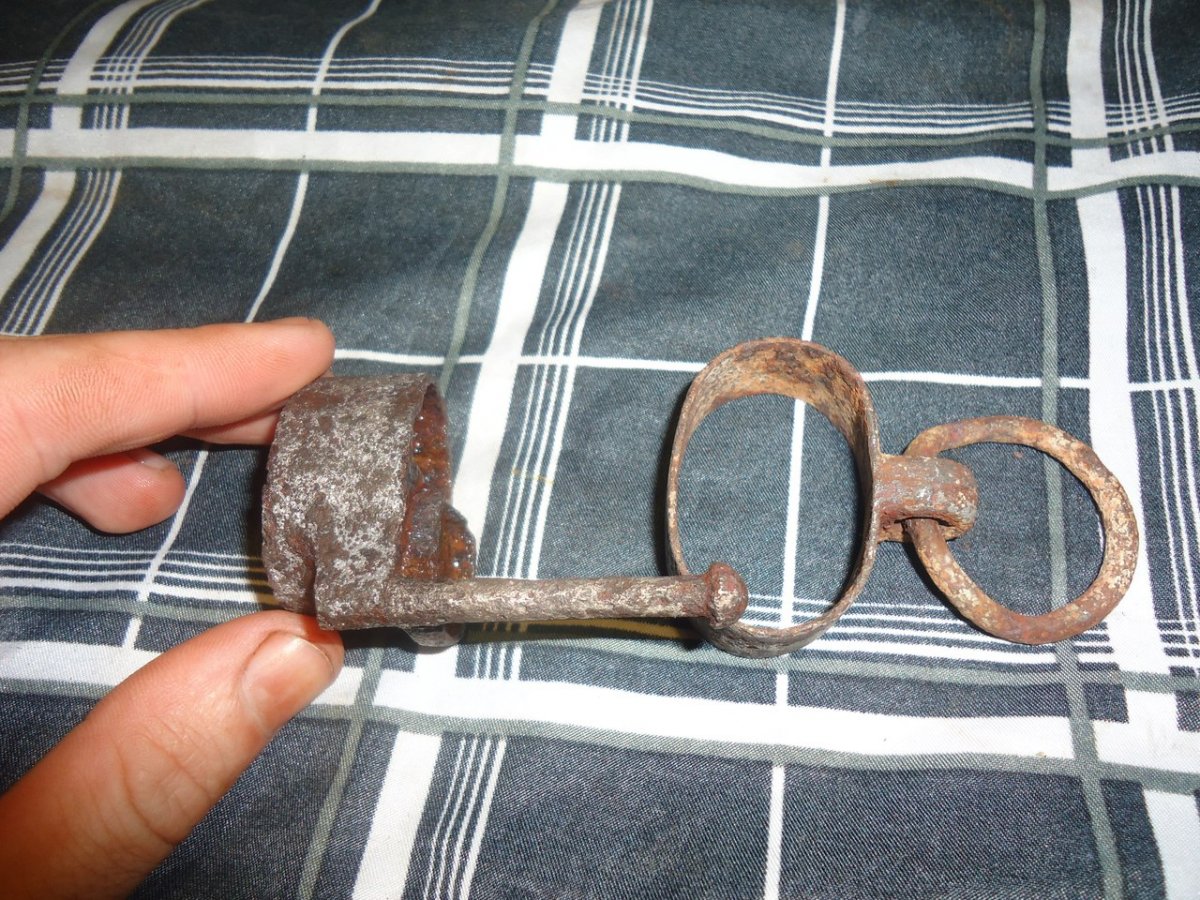

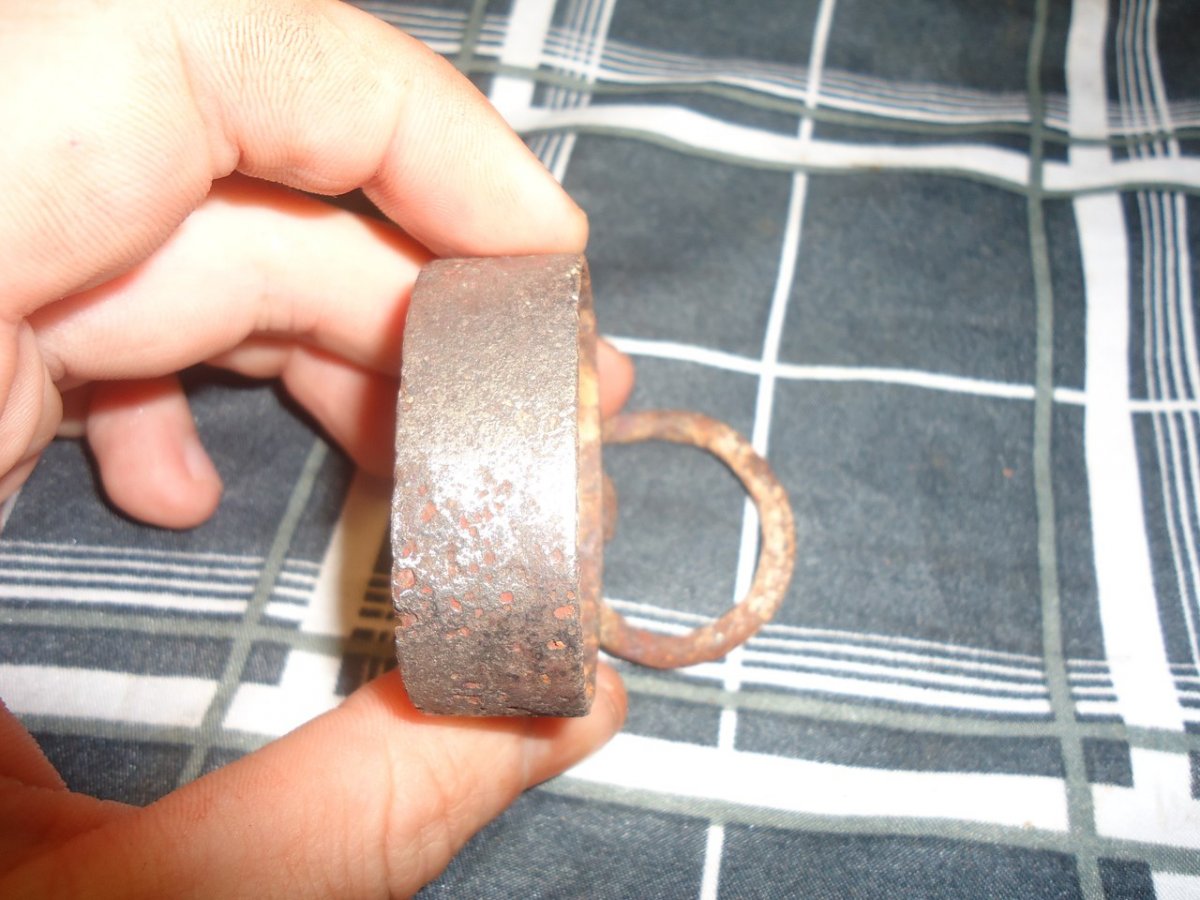

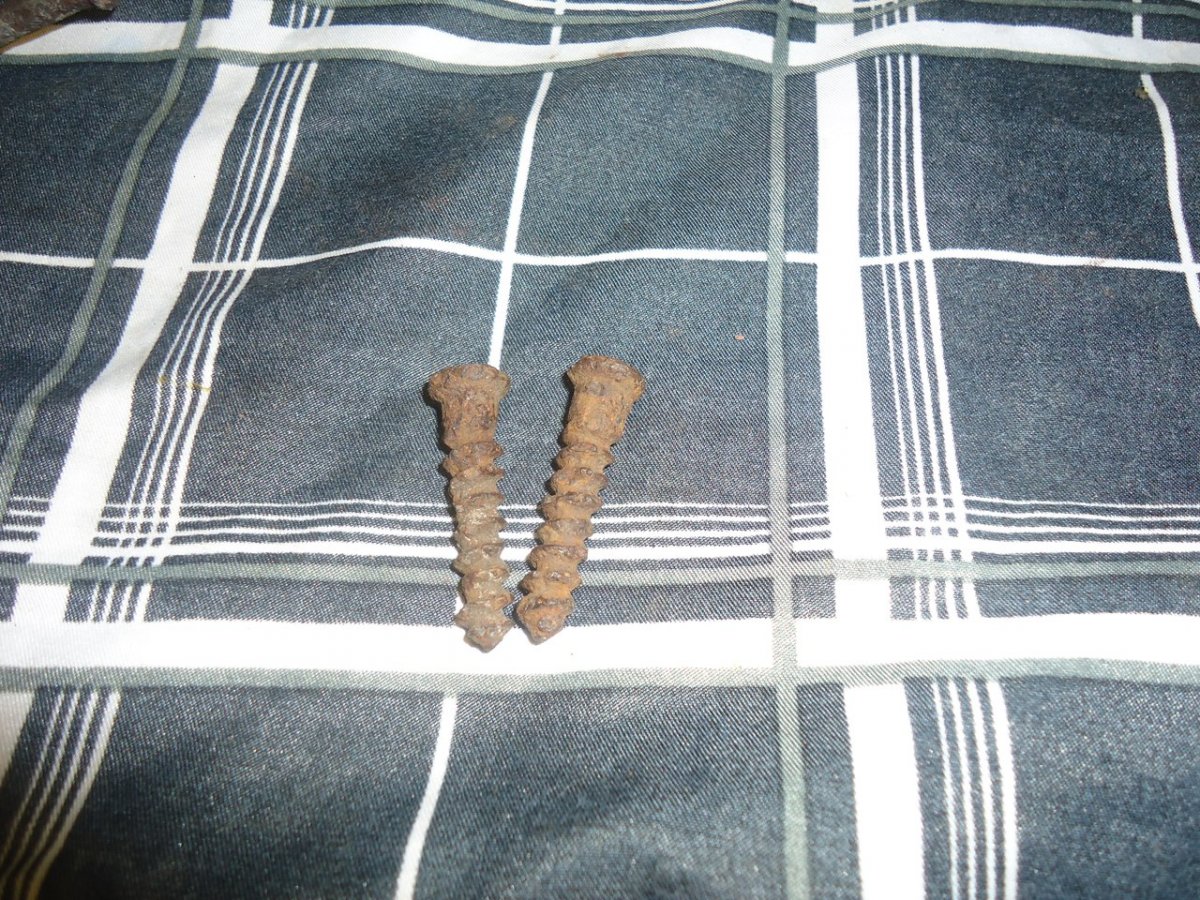

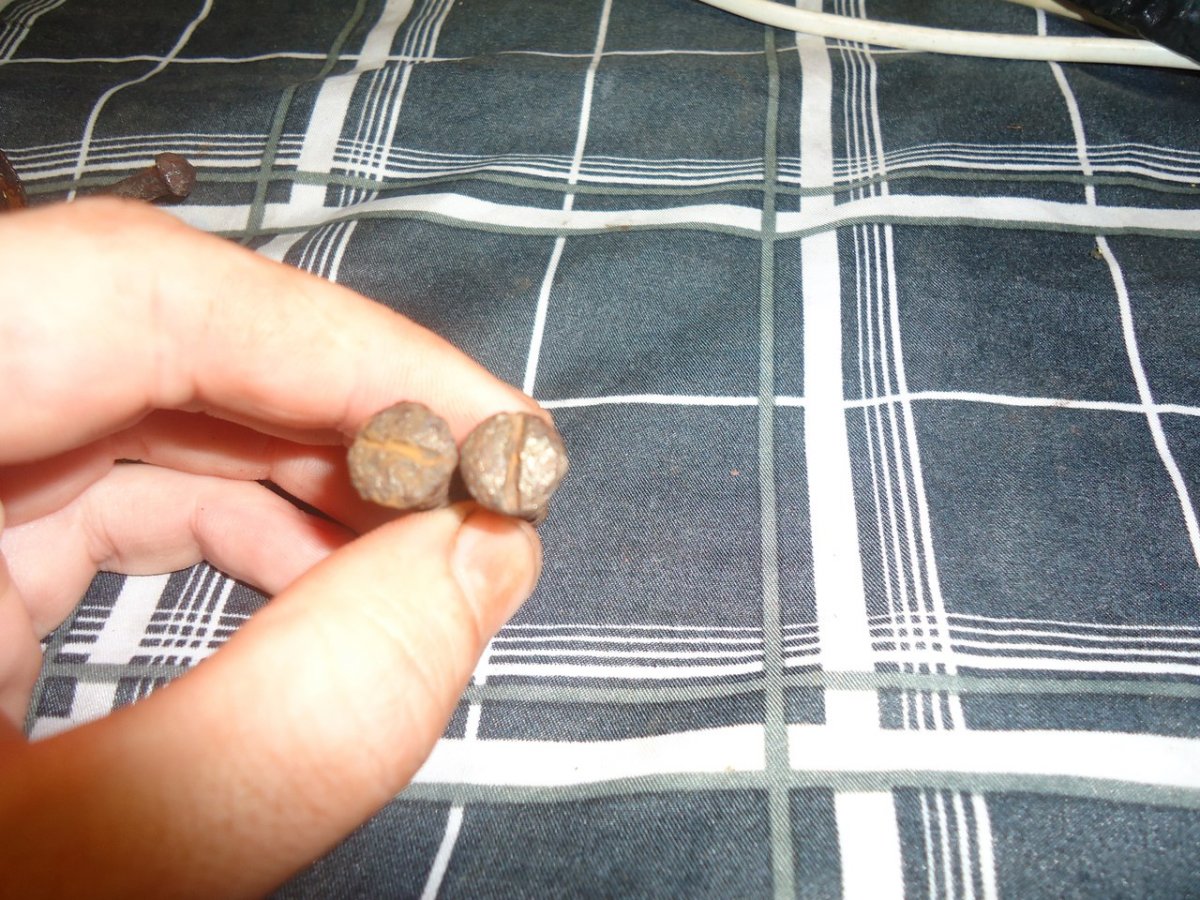

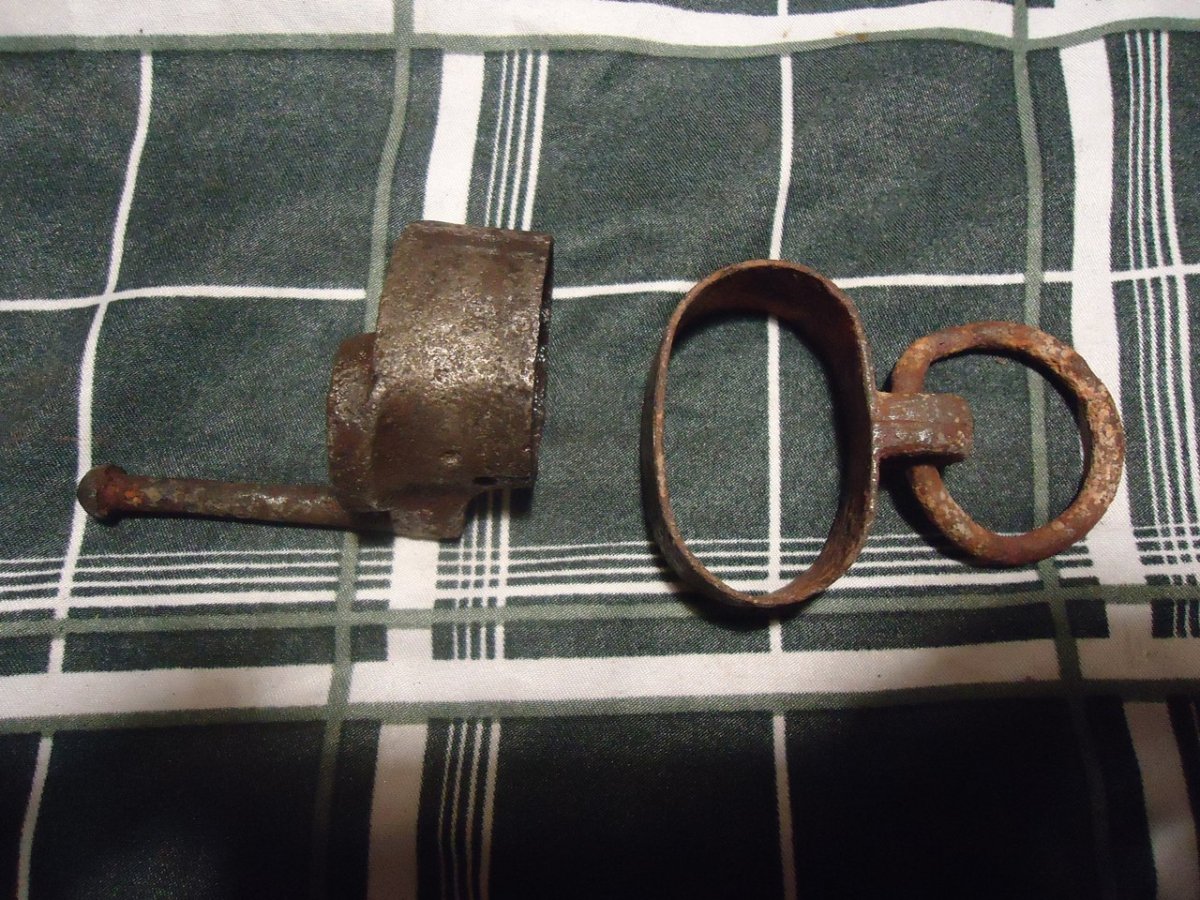

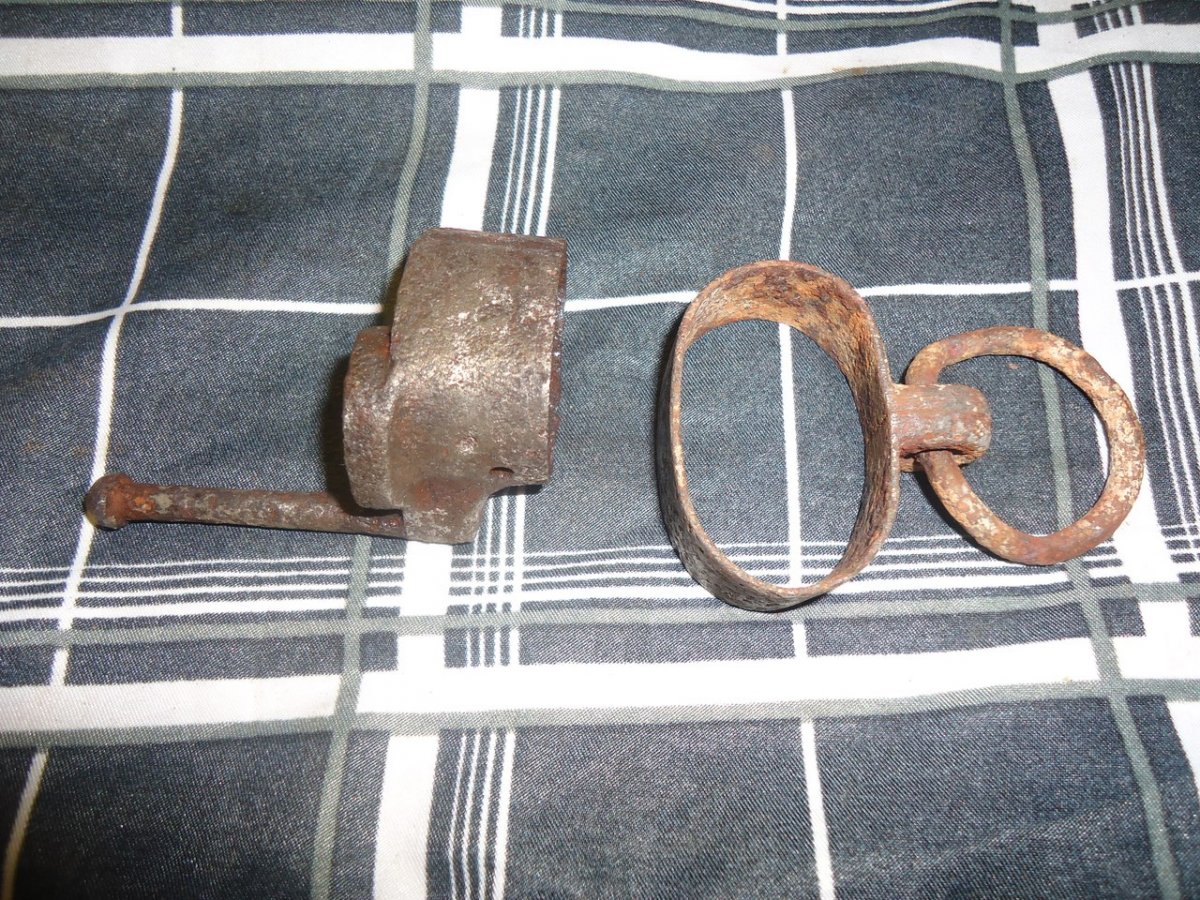

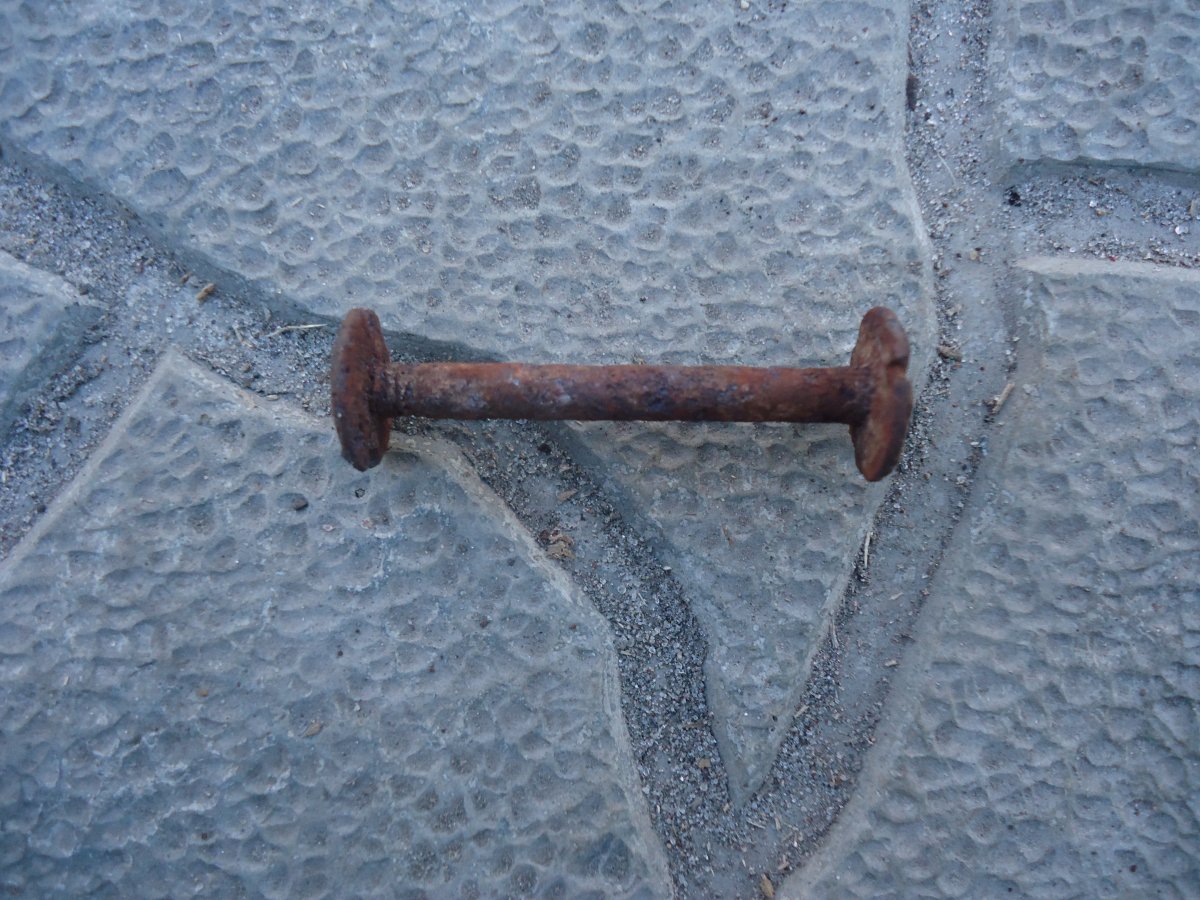

Вот долгожданые кольца и родные болты на тыльник

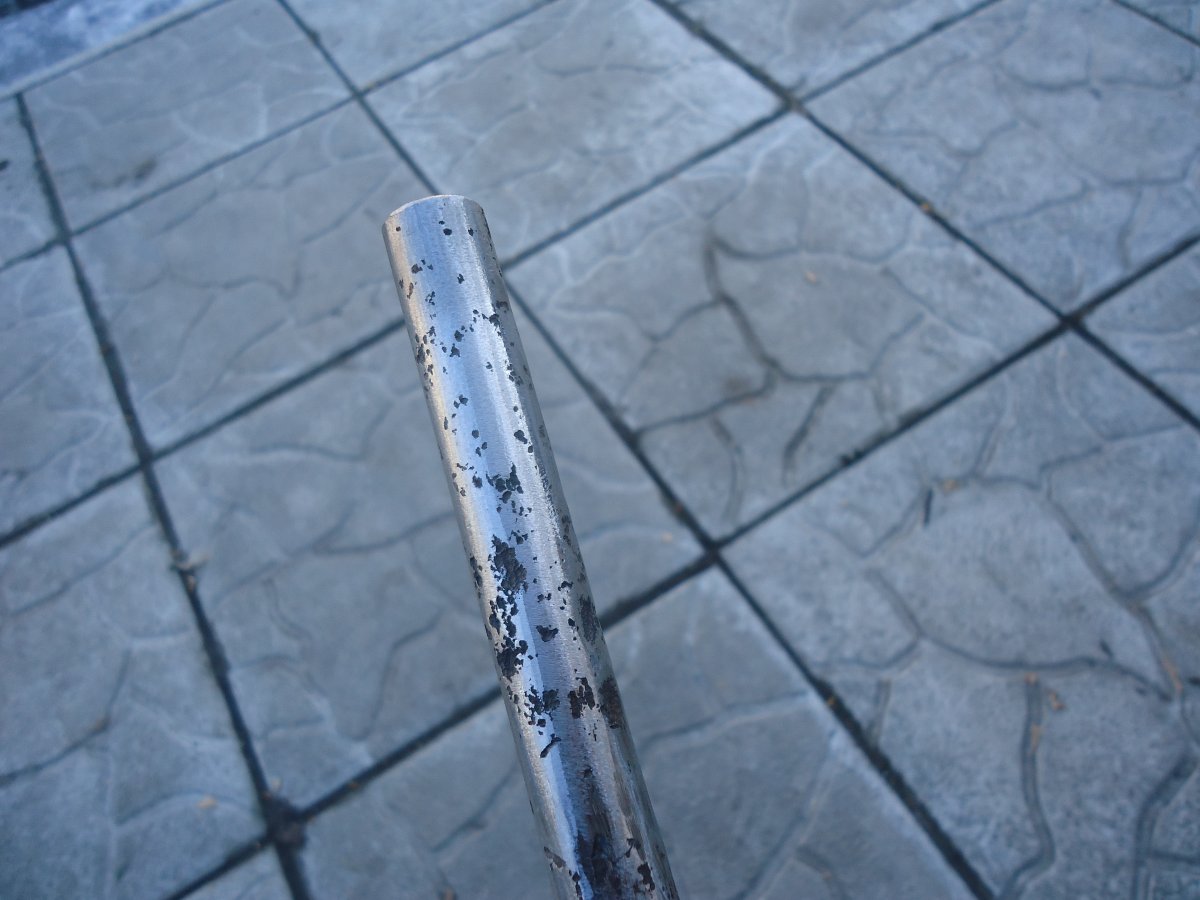

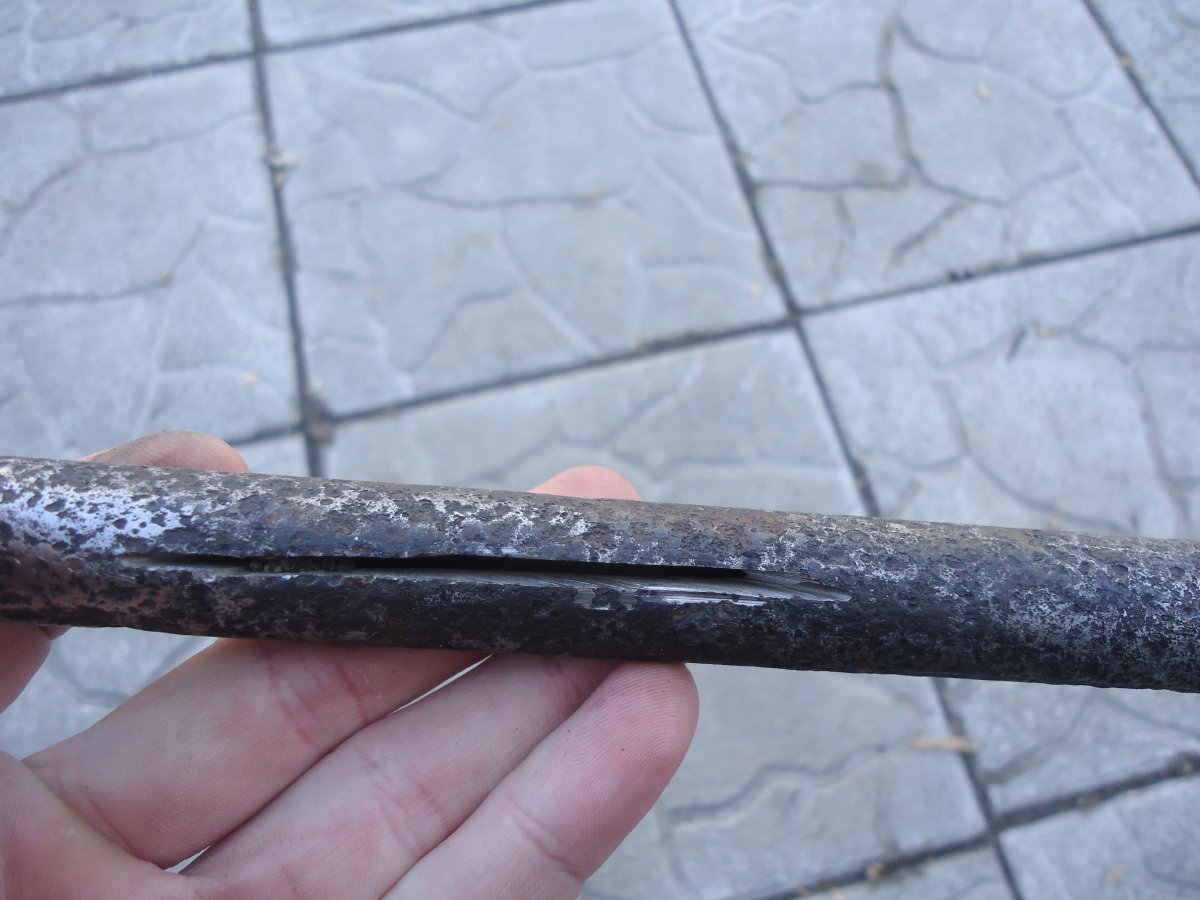

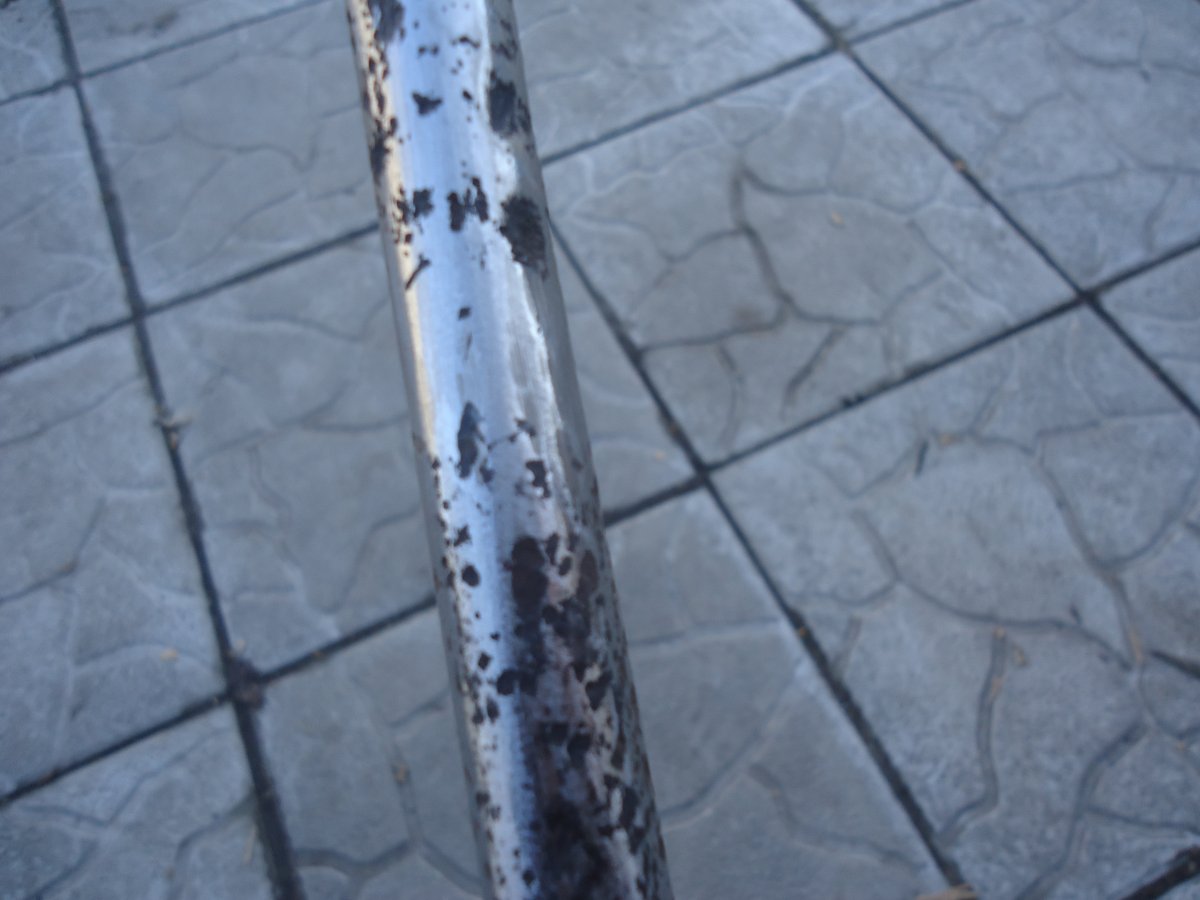

И так ствол удлинил до нужного размера, надо теперь как то сошлифовать конец под крепление штыка, что бы кольцо ложевое нормально стало. в целом мне нравится

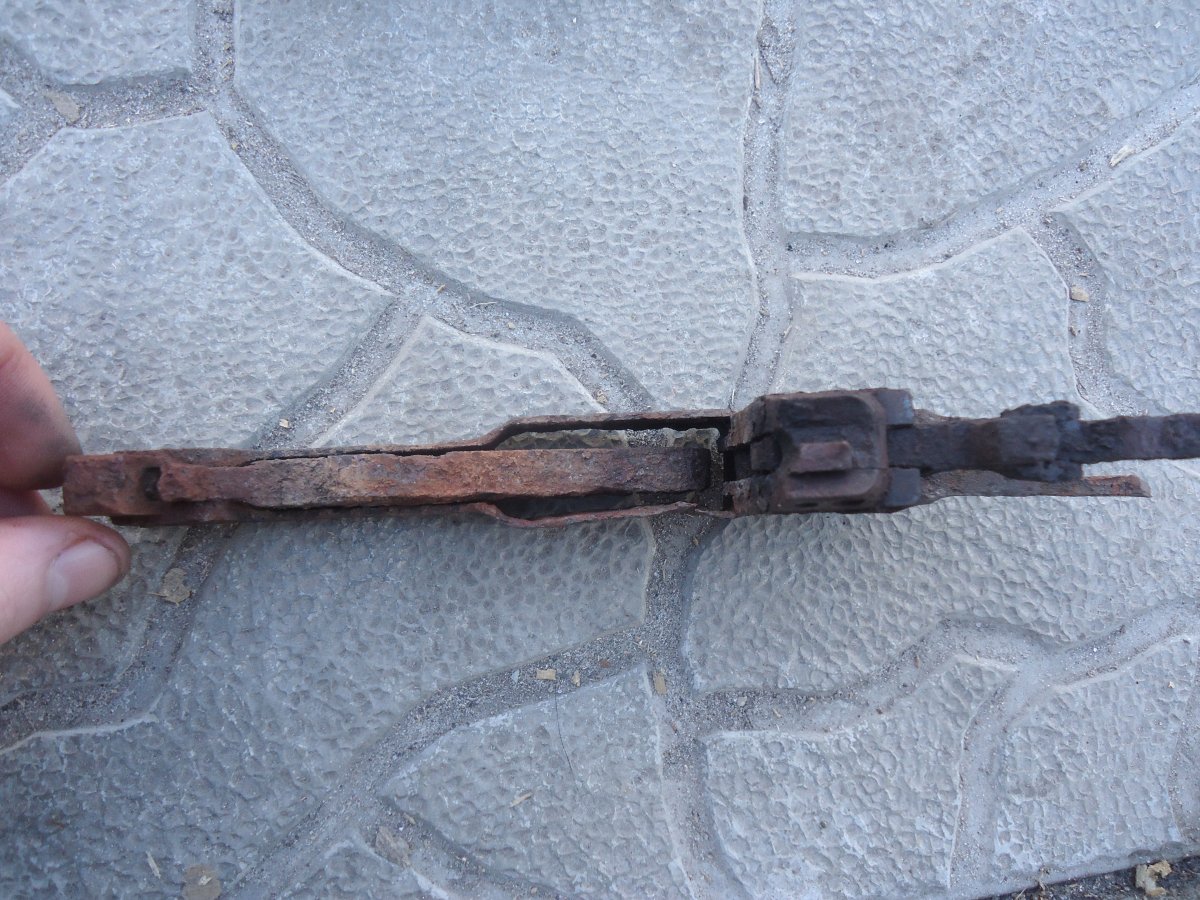

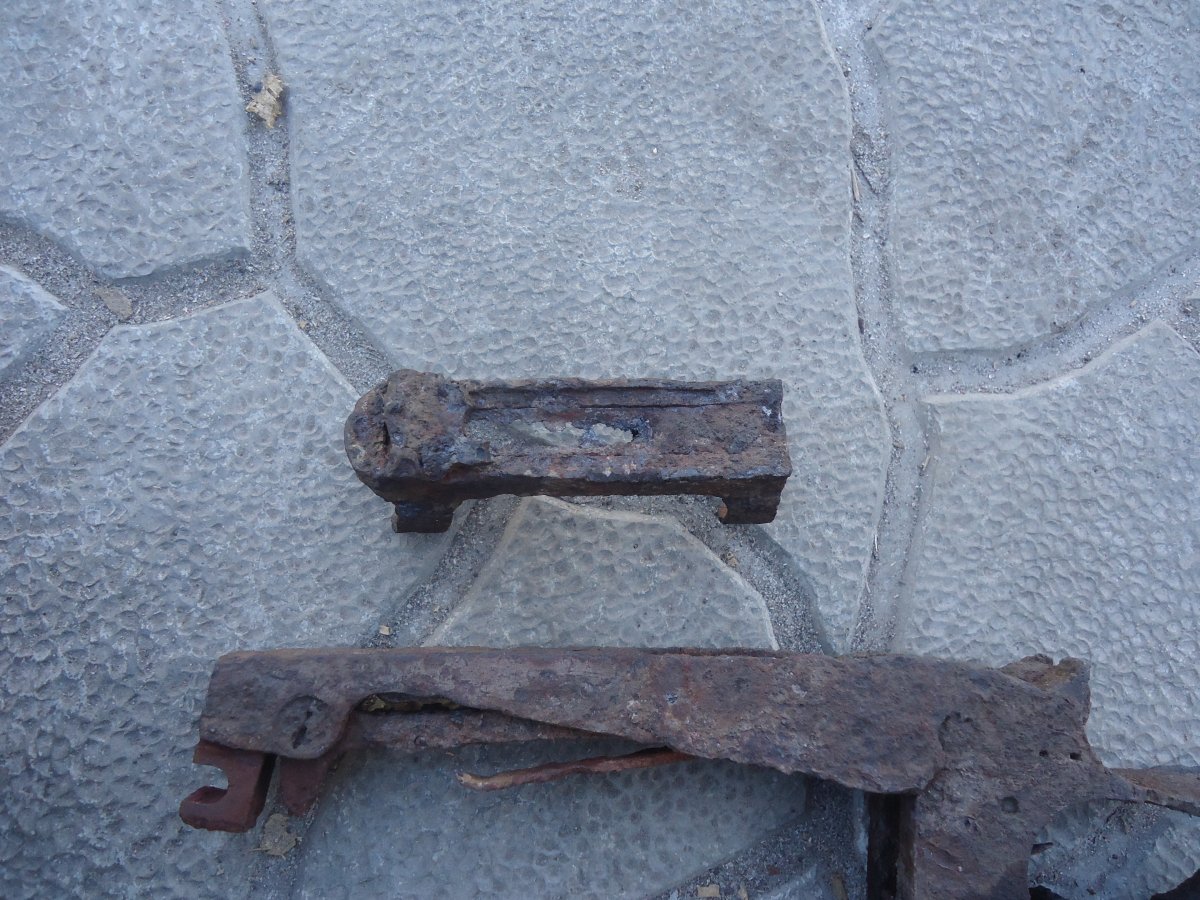

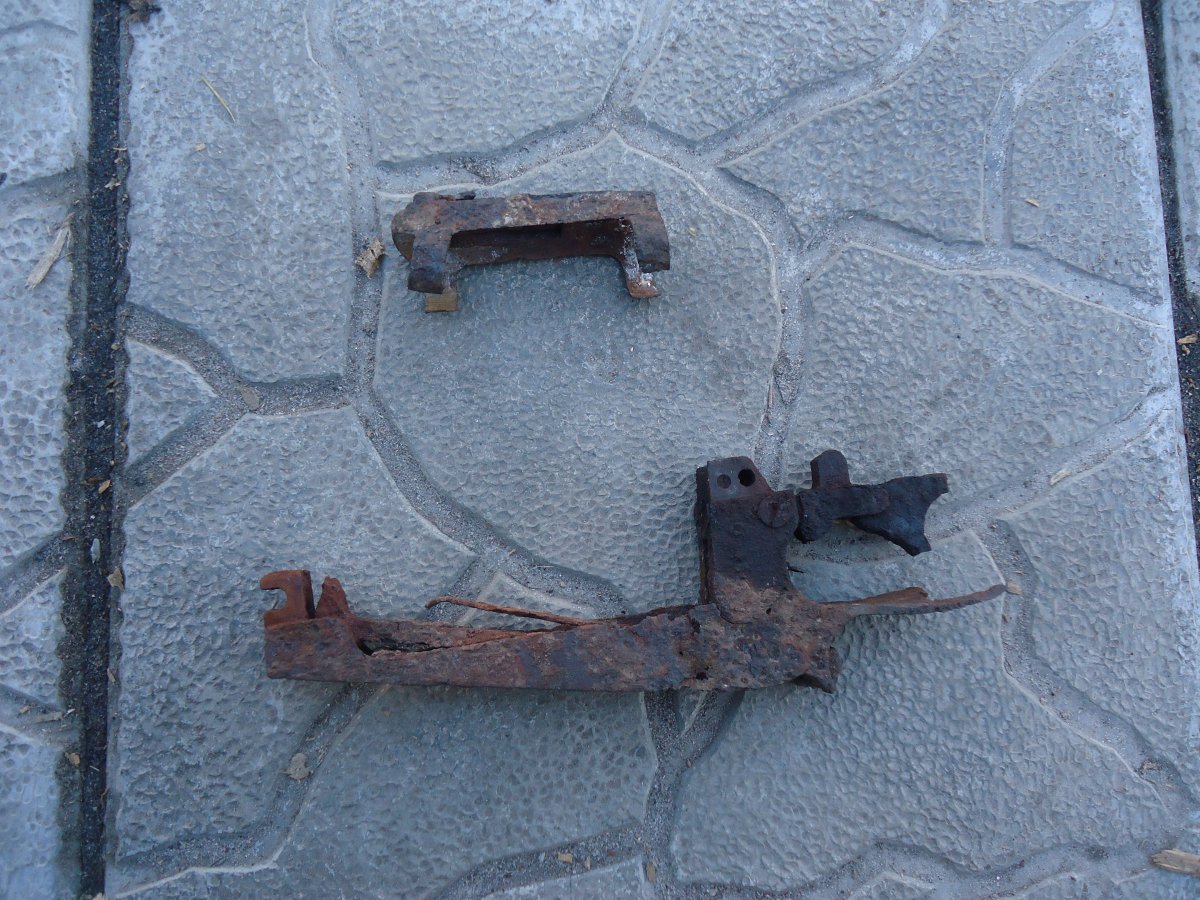

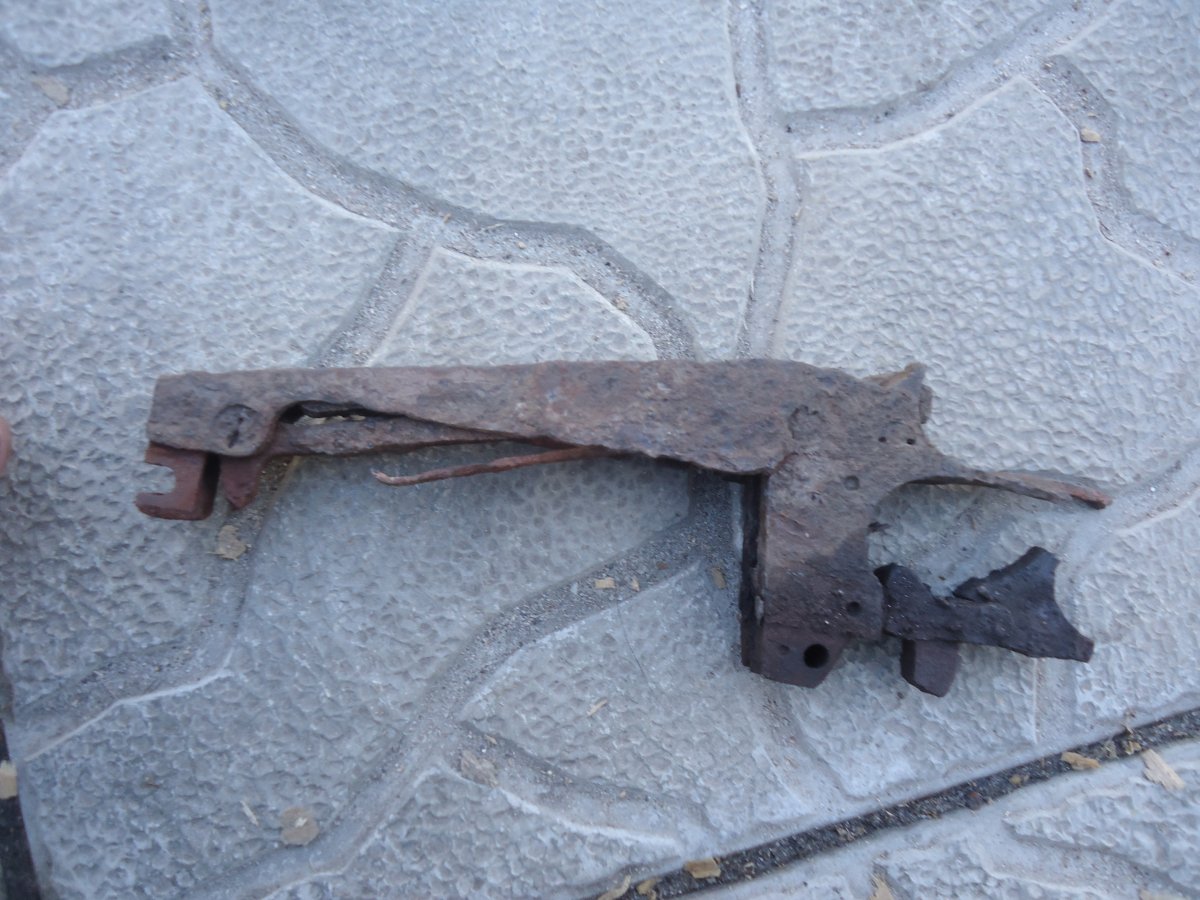

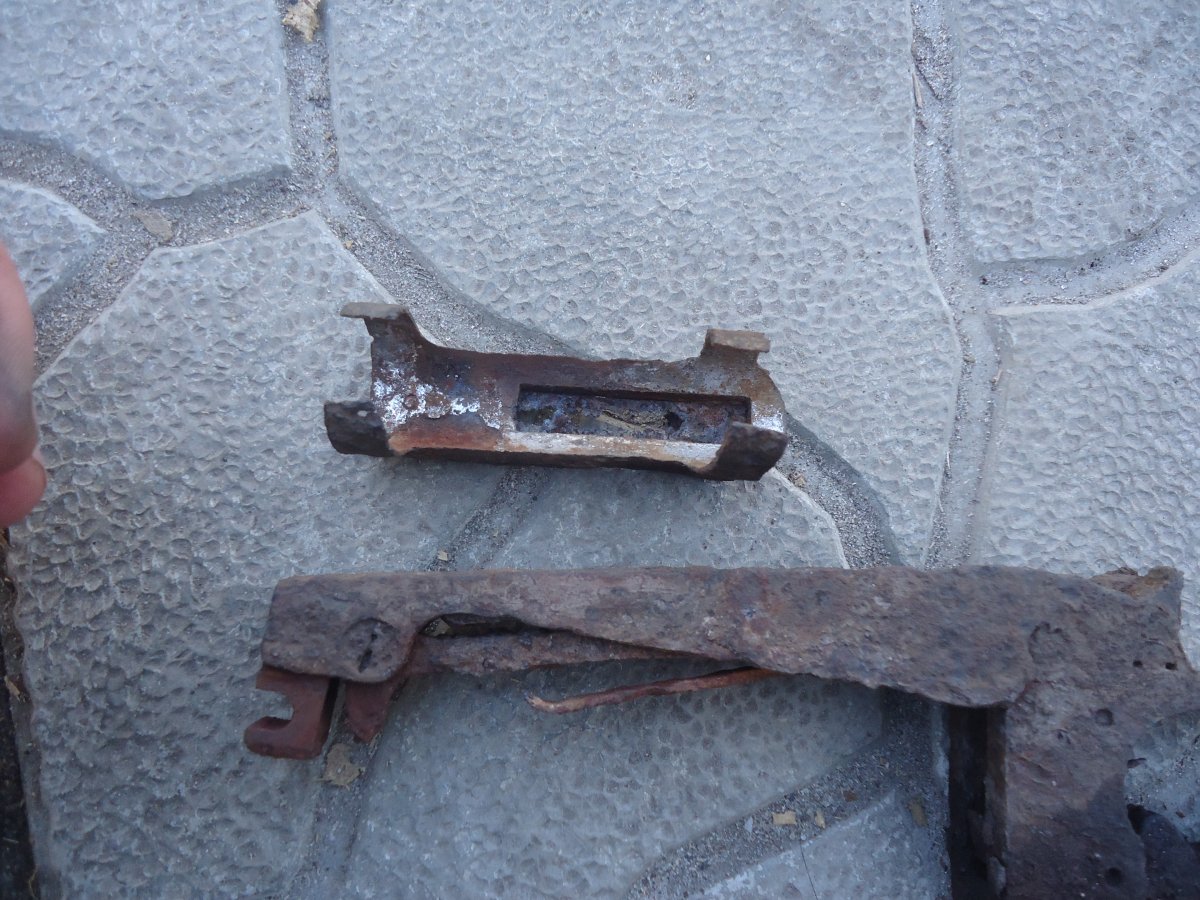

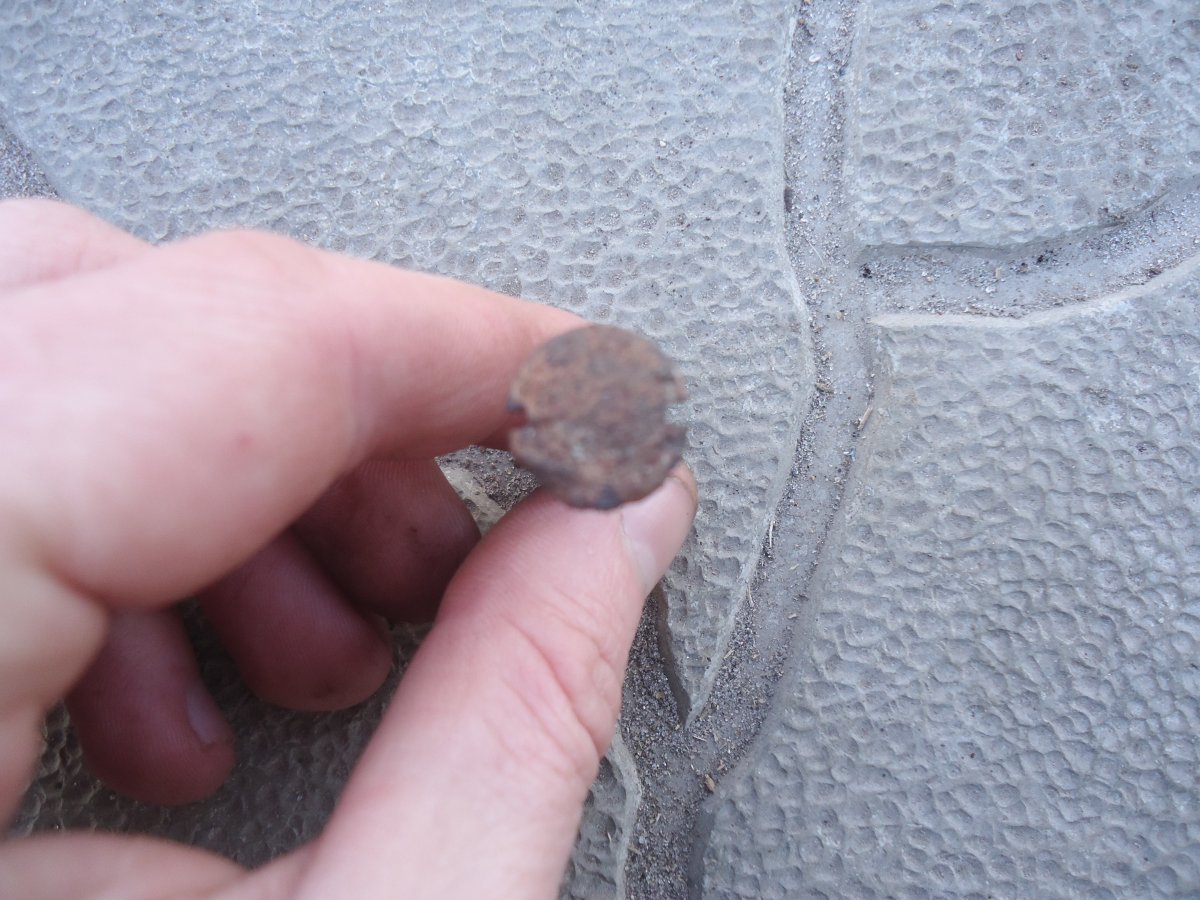

Так же розжился магазинной коробкой на 3 патрона( но вдальнейшем планирую все таки на 5 патронов достать) базой на прицельную планку с винтовки правда, нагелем



Видно шо діло буде)

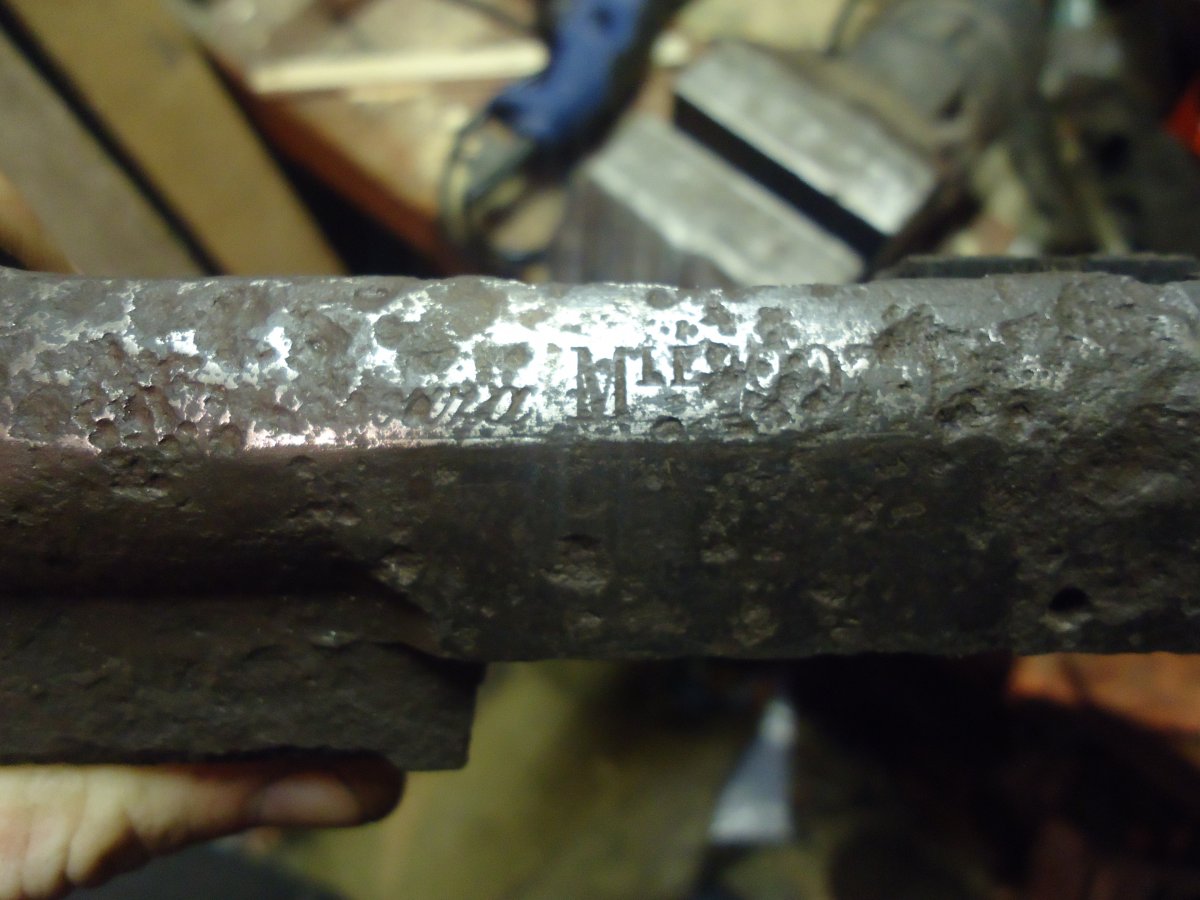

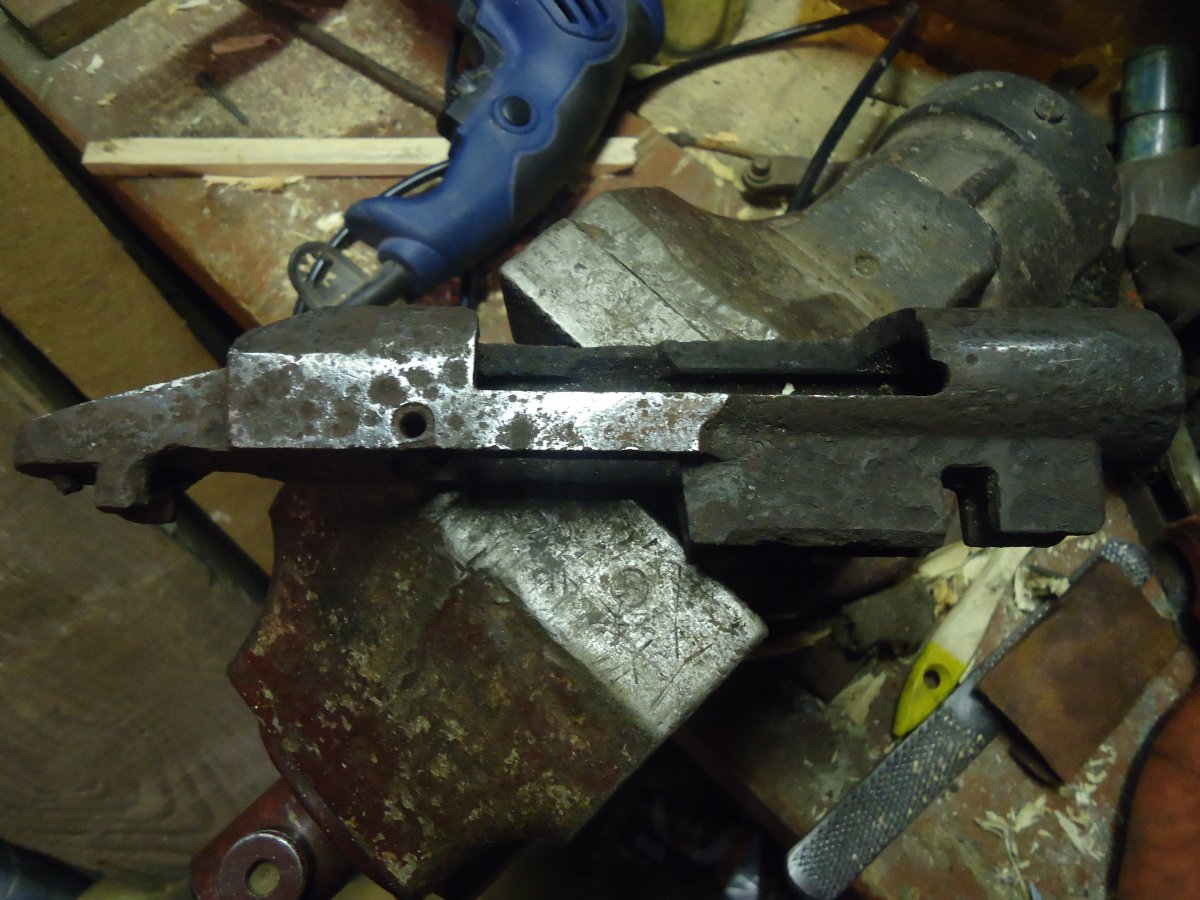

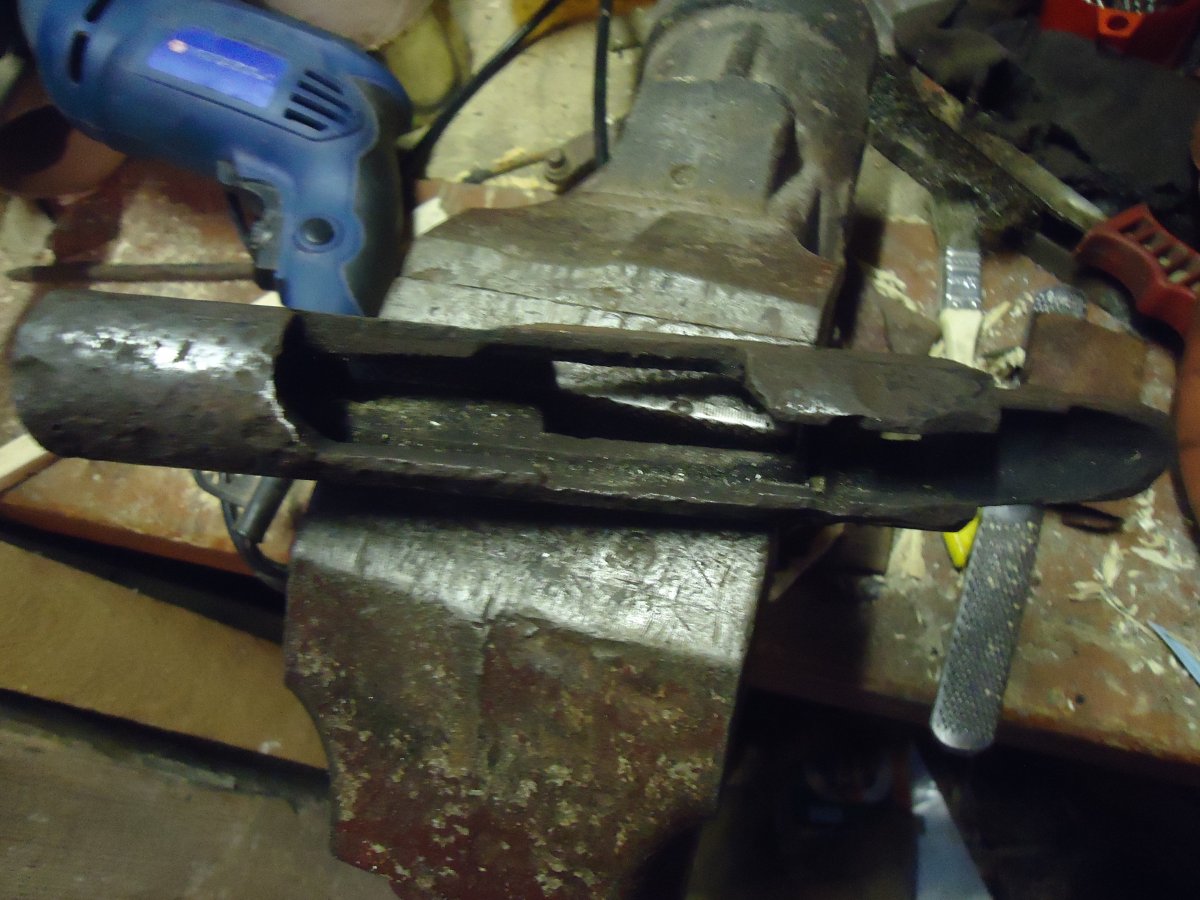

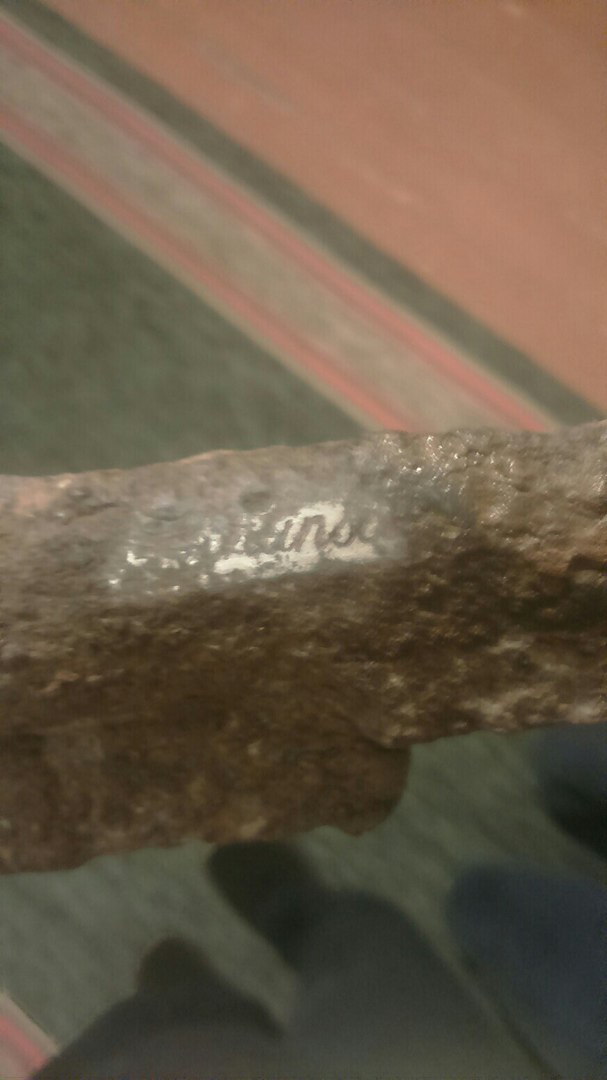

достал еще раму с винтовки 1907 года Ets. Continsouza (французская частная фирма, Париж), кстати первая рама того же производителя

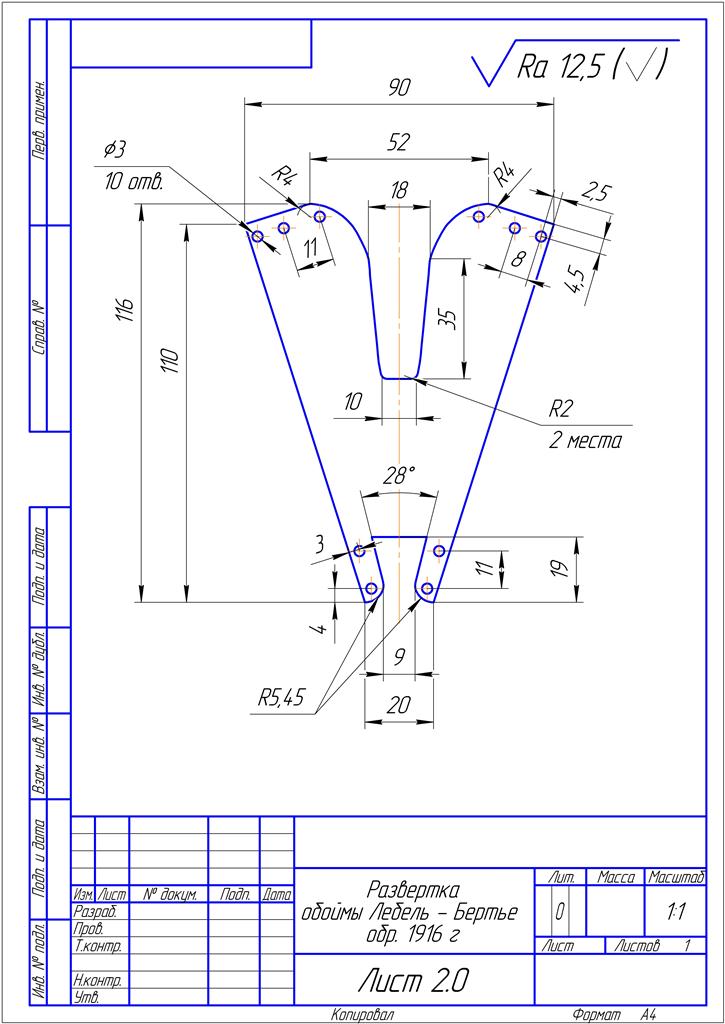

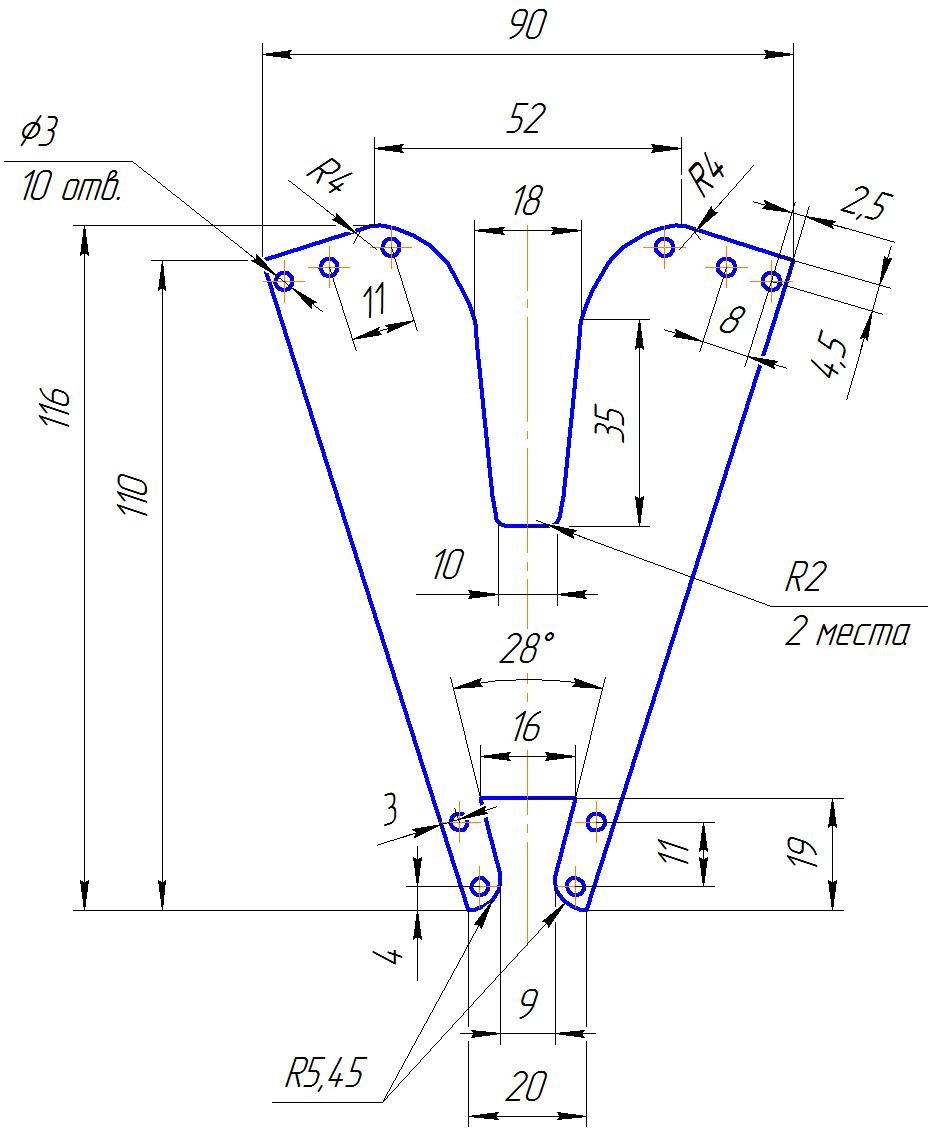

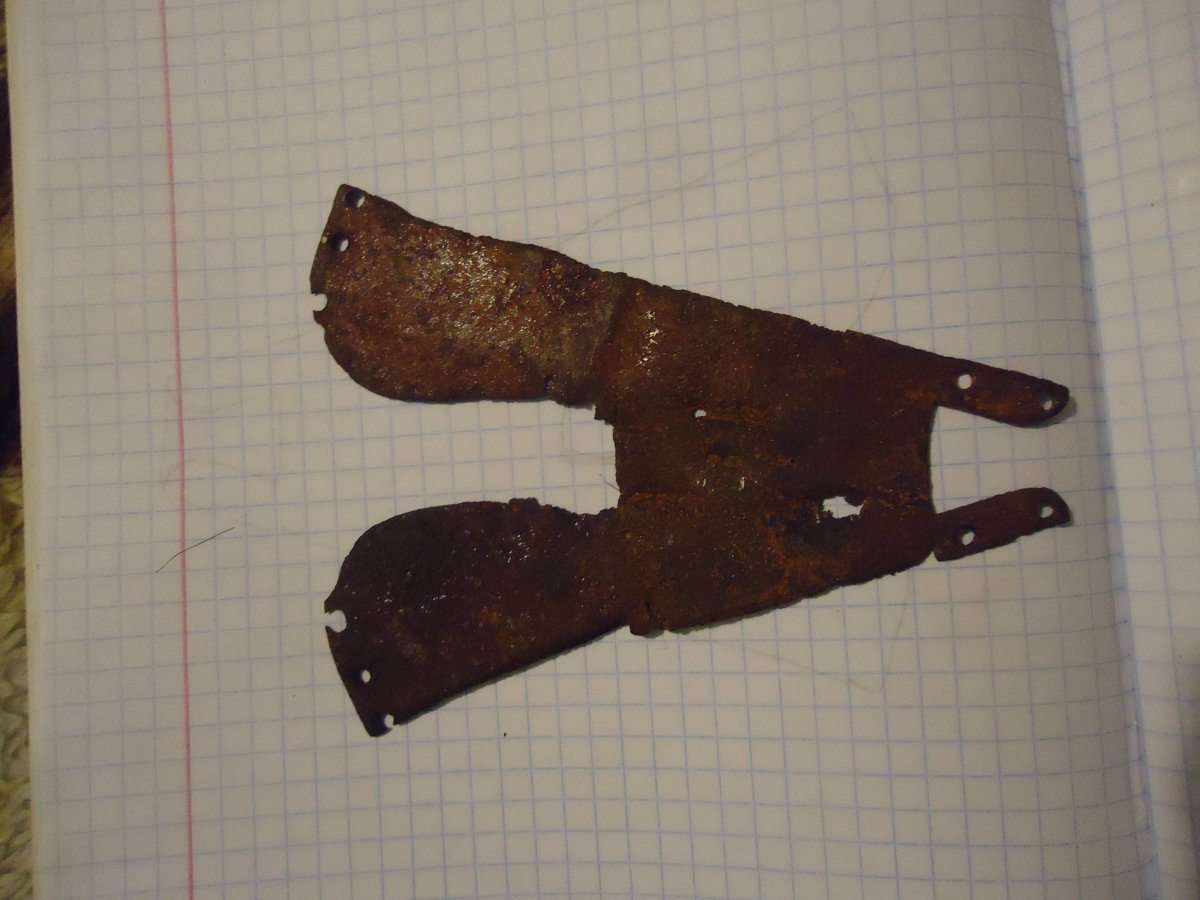

Докупил немного хлама на бертье, был убитый низ магазина 5ти зарядного. сделал развертку с него



Может кому понадобится



И так составляем программу на станочек и получаем готовые шаблоны обоймы. нужно немного поработать напильником и зануть как надо. можно потом воронить и устанавливать остальные запчасти



и так есть почти все элементы обвеса, дело стало за чертежом ложа. сегодня прочертил такой вид
