Лебель-Бертье обр.1916 года

Тема у розділі 'Реставрація знахідок', створена користувачем Jawist, 18 гру 2015.

Сторінка 12 з 16
  1. d_svystak

    d_svystak Stabsfeldwebel

    Повідомлення:
    784
    Адреса:
    Карпати
    Ціліндричндрична частина діаметром 8мм,довжиною 4мм, шляпка 10мм на 3мм.Решту Ви маєте.

    d_svystak, 24 січ 2018
    #276
    663 подобається це.
  2. До 1945 - ММГ - Кулі та гільзи

    Цікаві лоти

    1. ММГ патронів Маузер 15 штук
      ММГ патронів Маузер 15 штук
      ММГ патронів Маузер 15 штук Гільзи латунь Клейма різні На половині гільз висверлені отвори Бонусом 2...
      150 грн.
    2. Латунна гільза 7.92*57 Маузер.
      Латунна гільза 7.92*57 Маузер.
      50 штук стріляних латунних гільз Маузер. Можлива більша кількість.
      240 грн.
    3. Гильза от немецкой ракетницы
      Гильза от немецкой ракетницы
      Гильза от немецкой ракетницы. Хорошее состояние. Оплата пересыла новой почтой - на покупателе.
      100 грн.
    4. Гільзи Маузер 7.92/57 150шт/2 по 75
      Гільзи Маузер 7.92/57 150шт/2 по 75
      (в наявності 2 шт.)
      150 гільз маузер 7.92/57 Два *75 по 300грн Стійки в лот не входять
      300 грн.
    5. Ммг патронів Маузера.
      Ммг патронів Маузера.
      Ммг патронів Маузера з планками.
      355 грн.
  3. ghostis76

    ghostis76 Schütze

    Повідомлення:
    29
    Спасибо огромное :)

    ghostis76, 24 січ 2018
    #277
    d_svystak подобається це.
  4. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

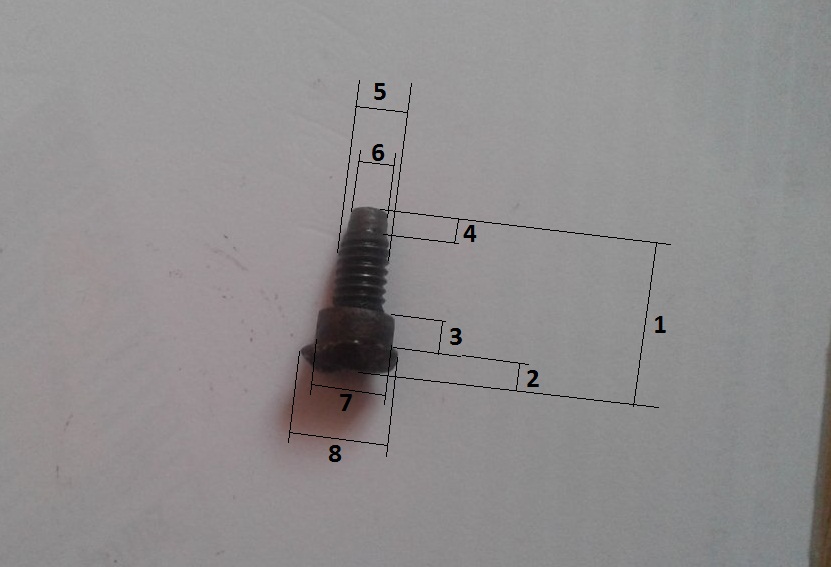

    Накинув схему у 8 пунктів. По можливості вкажіть розміри під їхніми номерами.


    Images:

    663, 24 січ 2018
    #278
    ГеннадийВ, StudenT() та ghostis76 подобається це.
  5. ghostis76

    ghostis76 Schütze

    Повідомлення:
    29
    Если не трудно -напишите все размеры, так будет надёжней и верней. Огромное вам человеческое спасибо

    ghostis76, 24 січ 2018
    #279
  6. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Думаю эти слова нужно отнести к форумчанину d_svystak он и недостающие размеры проставит. В белых квадратиках известные нам размеры.
    Хочу на будущее сделать спрашевающим замечание. Если кого интересуют размеры детали а чертежей нет, не поленитесь сами сделать схемку так быстрее правильную информацию получите. А то как то неправильно со стороны выглядит, мало того что снимай с воего механизма деталь и обмеряй так есчё схему рисуй и потом окажется что половина схемы лишняя (это позиция с стороны помощьника). Так что друзья не ленимся, рисуем и спрашиваем, после того конечно если чертежей нет. Всем удачных поисков.


    Images:

    663, 24 січ 2018
    #280
    Gasser, ГеннадийВ, StudenT() та ще 1-му подобається це.
  7. d_svystak

    d_svystak Stabsfeldwebel

    Повідомлення:
    784
    Адреса:
    Карпати
    Доброго вечора!Решта: 1- 17мм
    4 - 3мм
    5 - 5,5мм
    6 - 4мм конус до 3,9мм.З повагою!

    d_svystak, 24 січ 2018
    #281
    ГеннадийВ, 663 та ghostis76 подобається це.
  8. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Дякую. Тепер повна схема. Користуймося на здоровья.


    Images:

    663, 24 січ 2018
    #282
    Gasser, ГеннадийВ, StudenT() та 2 іншим подобається це.
  9. d_svystak

    d_svystak Stabsfeldwebel

    Повідомлення:
    784
    Адреса:
    Карпати

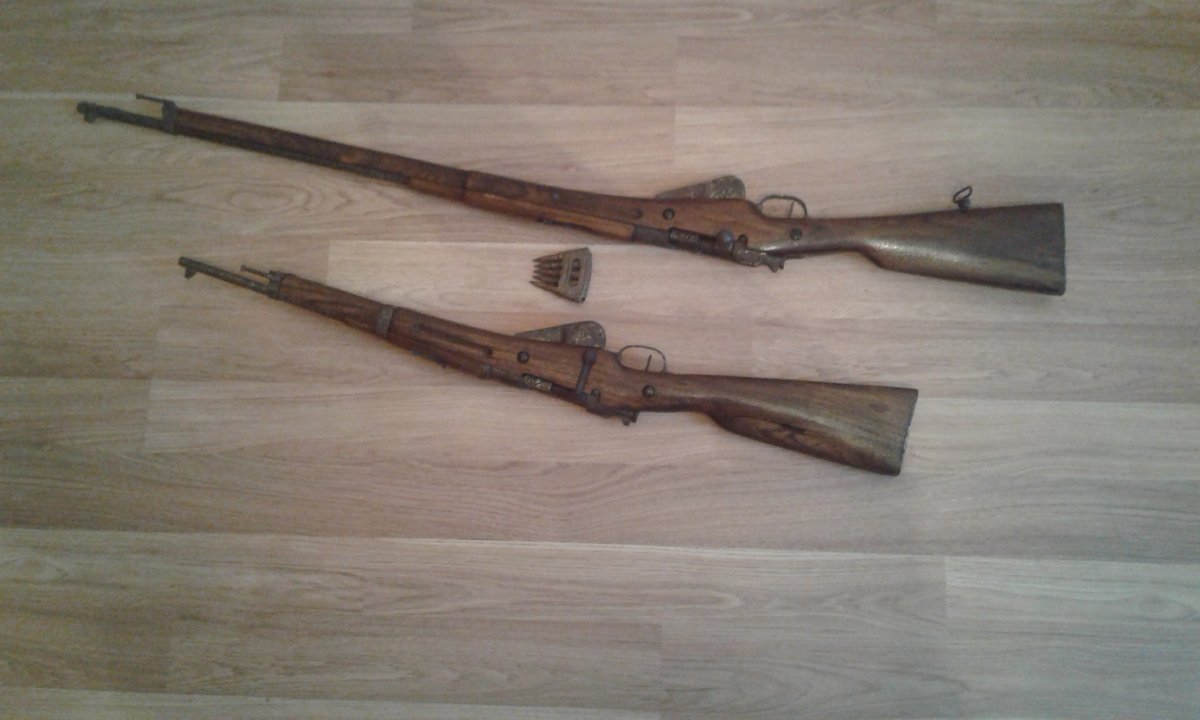

    Доброго вечора! Прийшла моя черга похвалитись.Велике дякую краєзнавцям: 5 нива5, Саймону, 663 за технічну підтримку, 79-ОАЕМП майстру по дереву! Без їхньої праці створення цих ММГ було би не можливе.Поки що бавлюся,а потім думаю вони займуть місце в МКМ.З повагою всім успіхів в житті. 20180804_201403.jpg

    d_svystak, 4 сер 2018
    #283
    Amadeus, Gasser, ГеннадийВ та 11 іншим подобається це.
  10. Jawist

    Jawist General-major

    Рейтинг:
    3
    Відгуків:
    17
    Лоти
      на продажу:
    0
      продані:
    26
    Повідомлення:
    7.741
    Адреса:
    Слобода
    на винтовке вижу колечка не хватает

    Jawist, 6 сер 2018
    #284
    ГеннадийВ та StudenT() подобається це.
  11. StudenT()

    StudenT() Stabsfeldwebel

    Рейтинг:
    0
    Відгуків:
    1
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    999
    так а про ТС почему забыли, он здесь какую тему развил, сколько чертежей выложил)

    StudenT(), 6 сер 2018
    #285
  12. d_svystak

    d_svystak Stabsfeldwebel

    Повідомлення:
    784
    Адреса:
    Карпати
    Доброго дня! Не прийшлось скористатись порадами та кресленнями цього Пана, а ось кого забув то Майстра на псевдо Pcool. З повагою.

    d_svystak, 6 сер 2018
    #286
    StudenT() подобається це.
  13. shersh

    shersh Stabsgefreiter

    Рейтинг:
    4
    Відгуків:
    55
    Лоти
      на продажу:
    0
      продані:
    97
    Повідомлення:
    194
    Дня доброго.От світ тісний,або народу малу)От має прийти залізо на бертьє 1907.За креслення 663 дякую,повторю всі кроки.Також цікавить ложеве кільце,прилив й антабка,може хто має зайве,або хоч розміри.

    shersh, 3 жов 2018
    #287
    Gasser, ГеннадийВ та Jawist подобається це.
  14. Jawist

    Jawist General-major

    Рейтинг:
    3
    Відгуків:
    17
    Лоти
      на продажу:
    0
      продані:
    26
    Повідомлення:
    7.741
    Адреса:
    Слобода
    на аукционе есть антабка, да и кольца с приливом часто проскакуют.

    Jawist, 3 жов 2018
    #288
  15. Моби_002

    Моби_002 Oberfeldwebel

    Повідомлення:
    320
    Адреса:
    киев
    Приветствую, камрады.
    А подскажите размеры пружин ложевых колец на 16-ую бертье, пожалуйста.

    Моби_002, 7 жов 2018
    #289
  16. StudenT()

    StudenT() Stabsfeldwebel

    Рейтинг:
    0
    Відгуків:
    1
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    999
    дыК в теме фигурировали чертежи

    StudenT(), 7 жов 2018
    #290
    ГеннадийВ, Jawist та Моби_002 подобається це.
  17. Моби_002

    Моби_002 Oberfeldwebel

    Повідомлення:
    320
    Адреса:
    киев
    Спасибо! Где-то видел, но забыл где.... везде искал кроме данной темы. Ещё раз спасибо.

    Моби_002, 7 жов 2018
    #291
  18. shersh

    shersh Stabsgefreiter

    Рейтинг:
    4
    Відгуків:
    55
    Лоти
      на продажу:
    0
      продані:
    97
    Повідомлення:
    194
    Дня доброго,любителям тесати,паяти,точити,варити....Є питання по бертьє 1907.В процесі малювання лекала,й постала проблема.Не знаю на якій відстані від кінця ствола знаходиться прилив під штик.Самого штика немає.В кого є можливість,заміряйте.Буду дуже вдячний.

    shersh, 10 жов 2018
    #292
  19. shersh

    shersh Stabsgefreiter

    Рейтинг:
    4
    Відгуків:
    55
    Лоти
      на продажу:
    0
      продані:
    97
    Повідомлення:
    194

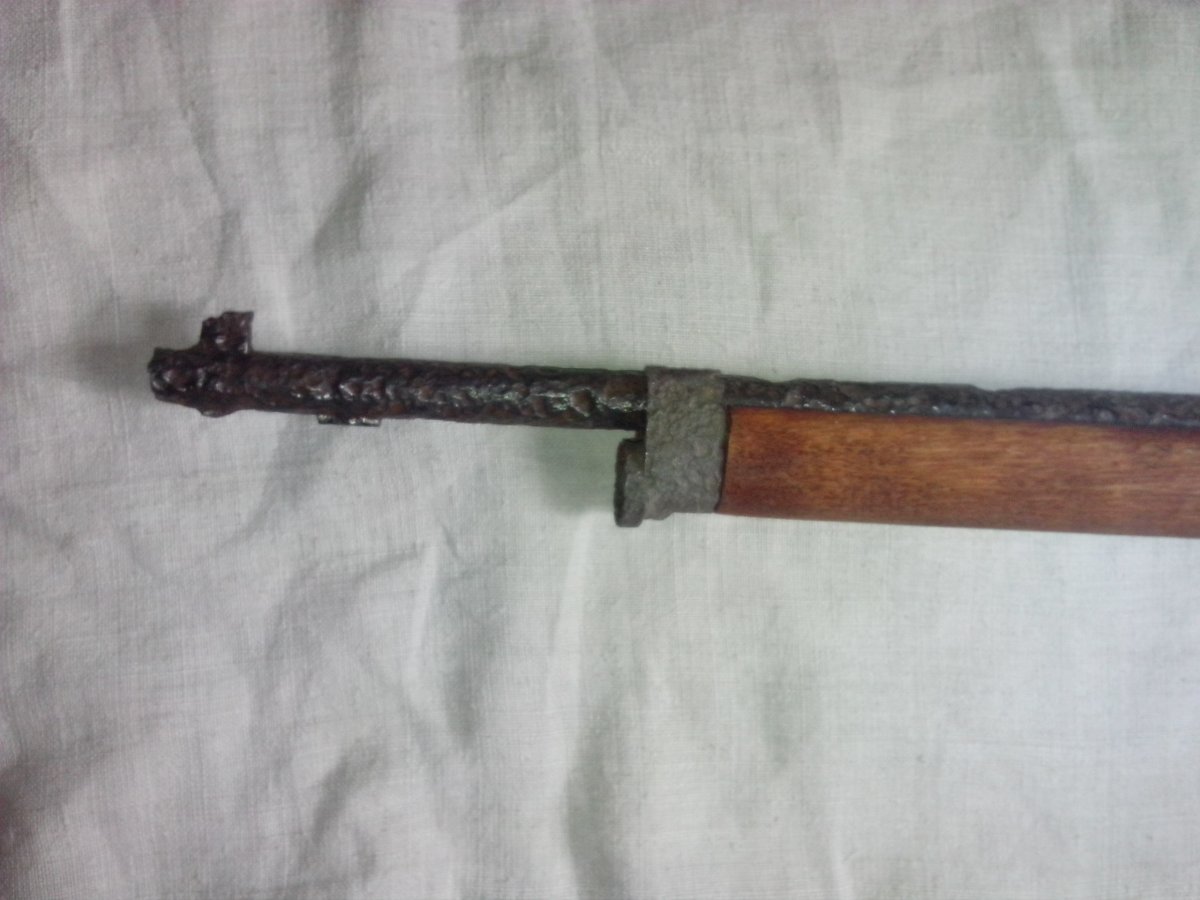

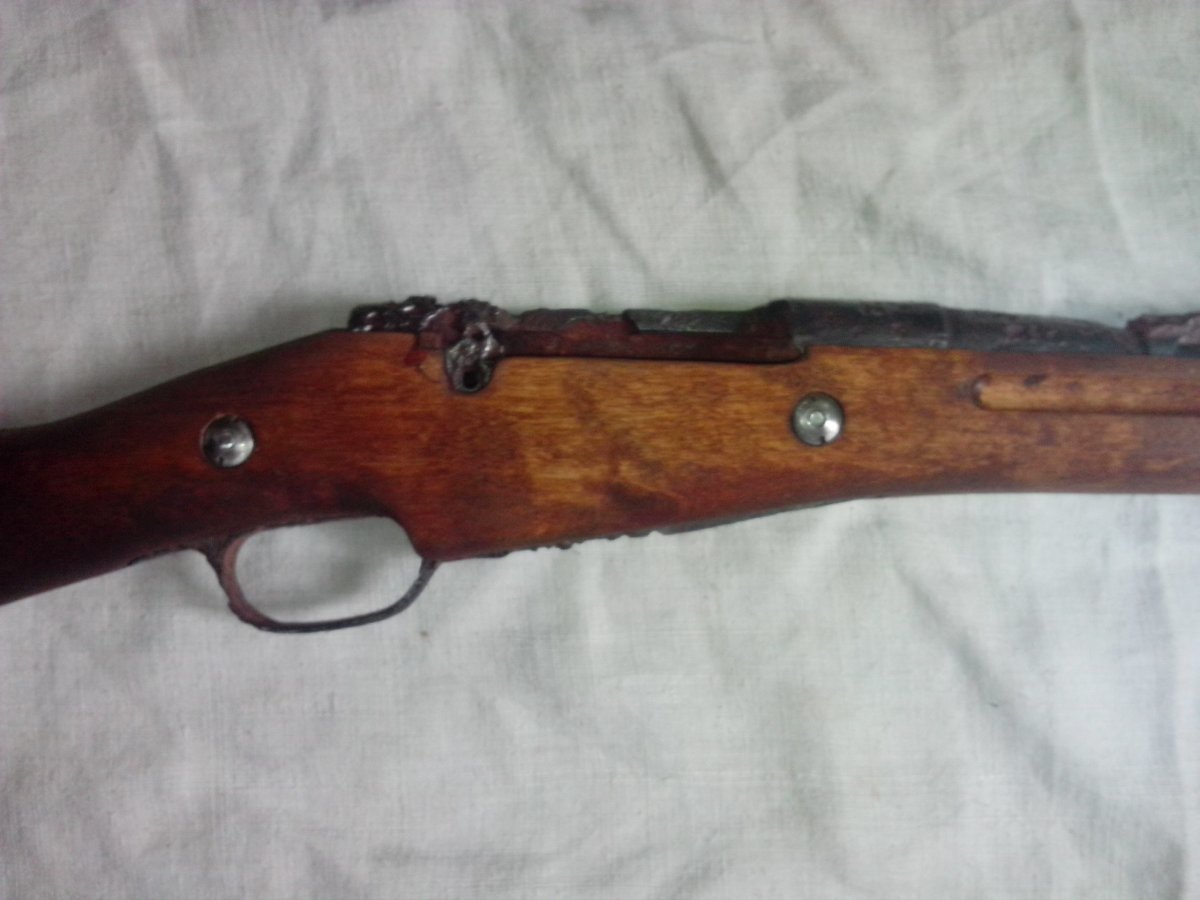

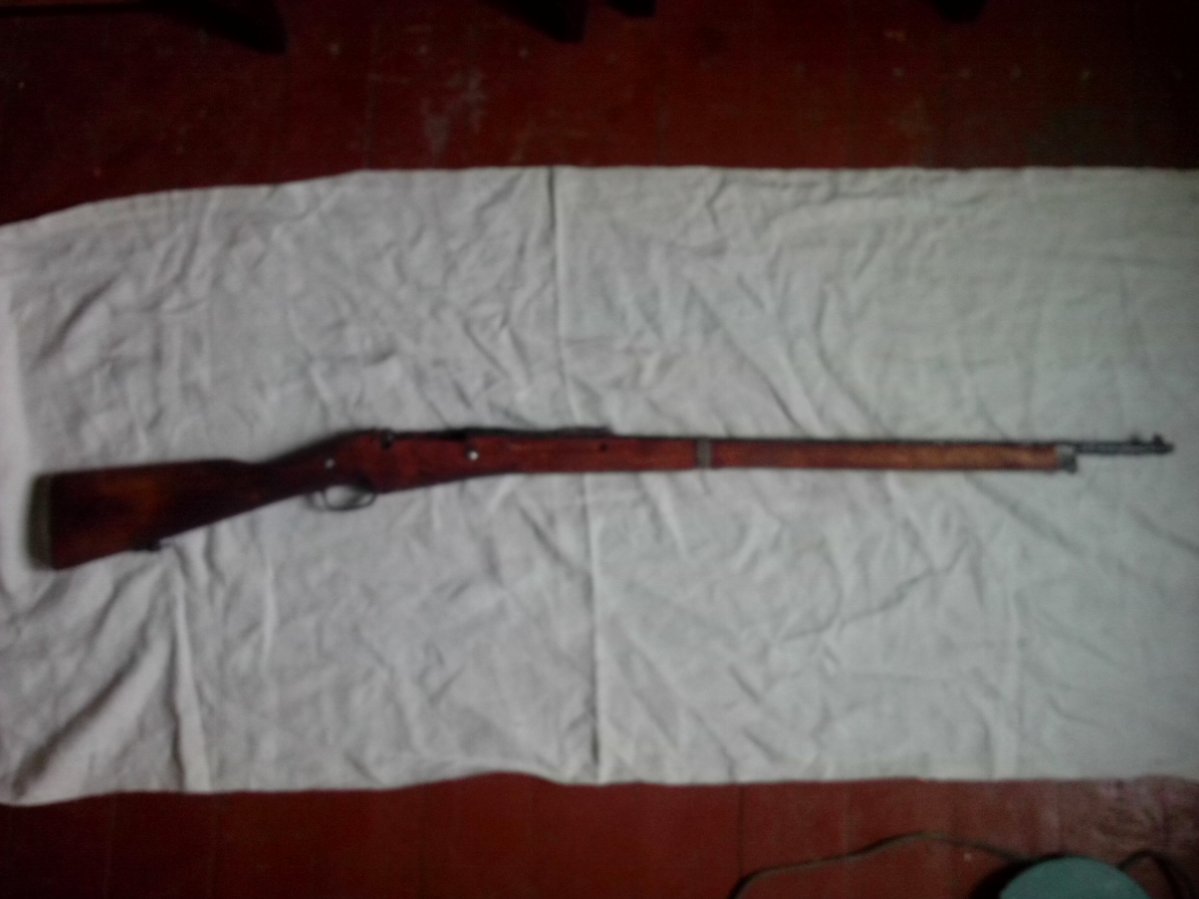

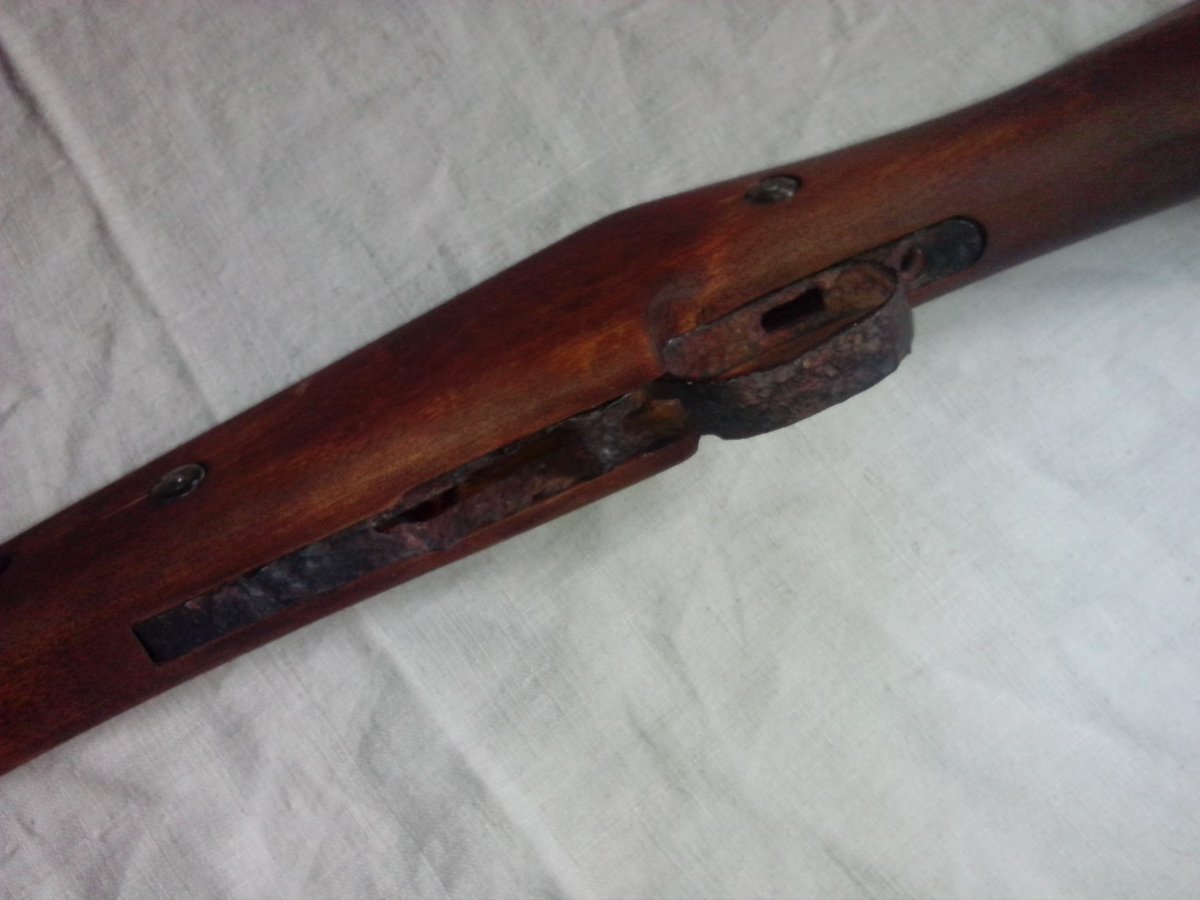

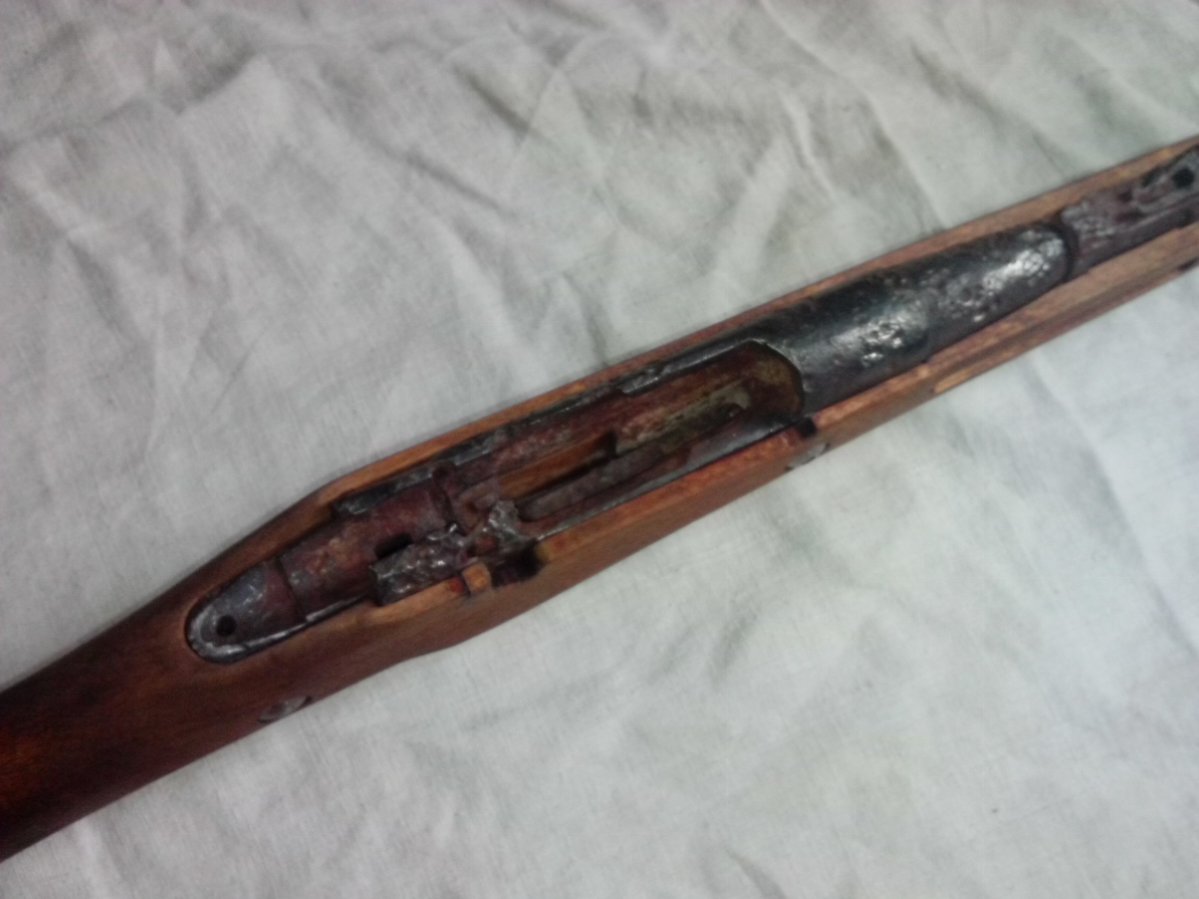

    Дня доброго.От приймайте в ряди.Вийшло малость кривенько.Береза,морилка,віск.Не бакланьте за покриття,просто було цікаво поекспериментувати з воском.Також цікавлять частини затвору.Авось в когось в закромах є,буду вдячний.якщо відгукнетеся.Дякую всім за наявність креслень обвісу,без яких все б було набагато довше й ваще.
    :beer:На черзі прицільна планка


    Images:

    shersh, 21 жов 2018
    #293
    Gasser та 663 подобається це.
  20. Jawist

    Jawist General-major

    Рейтинг:
    3
    Відгуків:
    17
    Лоти
      на продажу:
    0
      продані:
    26
    Повідомлення:
    7.741
    Адреса:
    Слобода
    чертёж прицельной планки именно на винтовку я здесь выставлял

    Jawist, 21 жов 2018
    #294
  21. shersh

    shersh Stabsgefreiter

    Рейтинг:
    4
    Відгуків:
    55
    Лоти
      на продажу:
    0
      продані:
    97
    Повідомлення:
    194
    Тут на сайтi взагалi половина всiх креслень-ваших рук дiло:)

    shersh, 21 жов 2018
    #295
    Jawist подобається це.
  22. F.O.Mozer

    F.O.Mozer Stabsfeldwebel

    Повідомлення:
    1.415

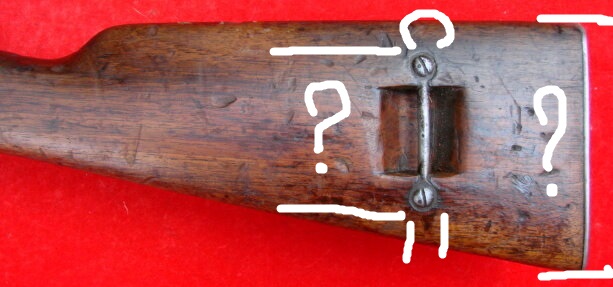

    Приветствую Камрады! Поделитесь пожалуйста размерами скобы под ремень и высоту тыльника .Заранее благодарю. Fusil Berthier (55).jpg

    F.O.Mozer, 25 чер 2019
    #296
    Jawist подобається це.
  23. user77786

    user77786 Stabsfeldwebel

    Рейтинг:
    5
    Відгуків:
    214
    Лоти
      на продажу:
    4
      продані:
    442
    Повідомлення:
    1.587
    Адреса:
    украина

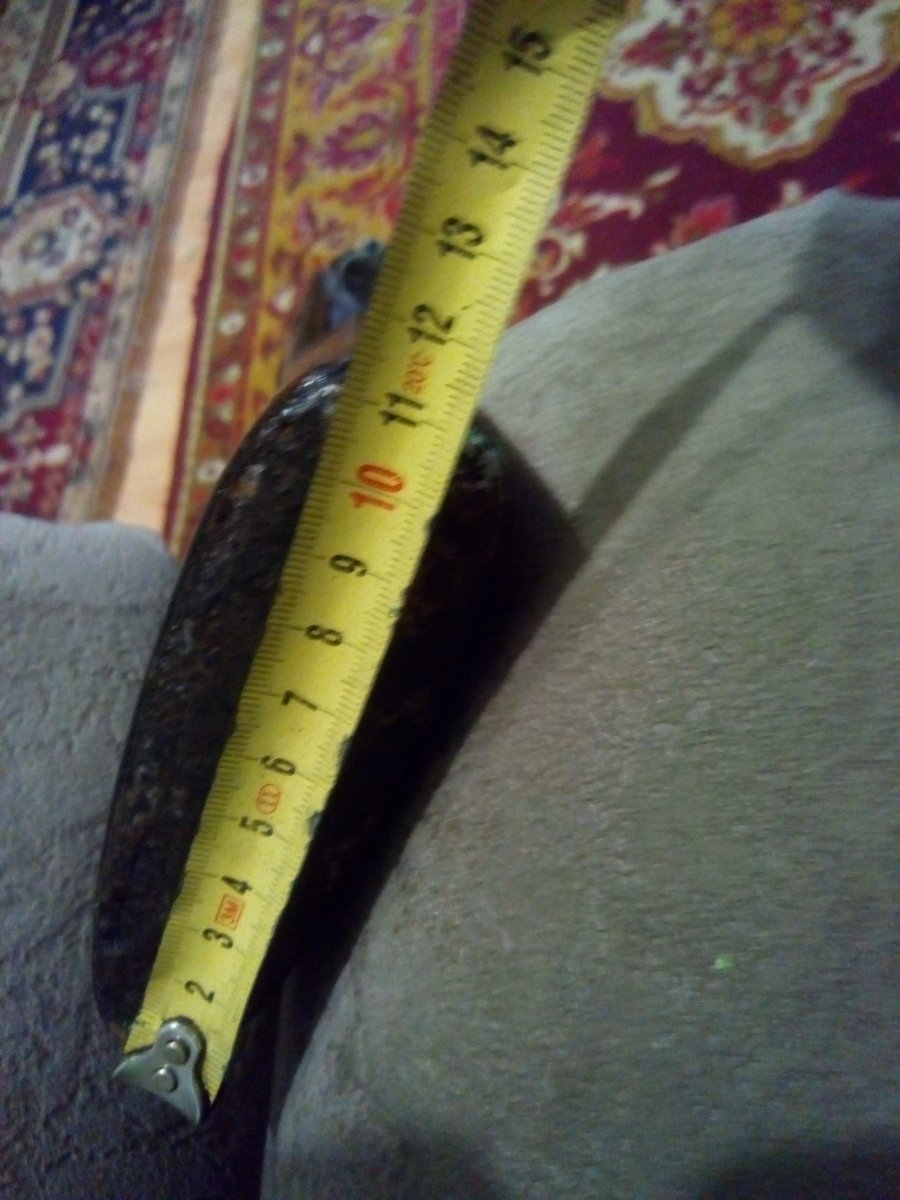

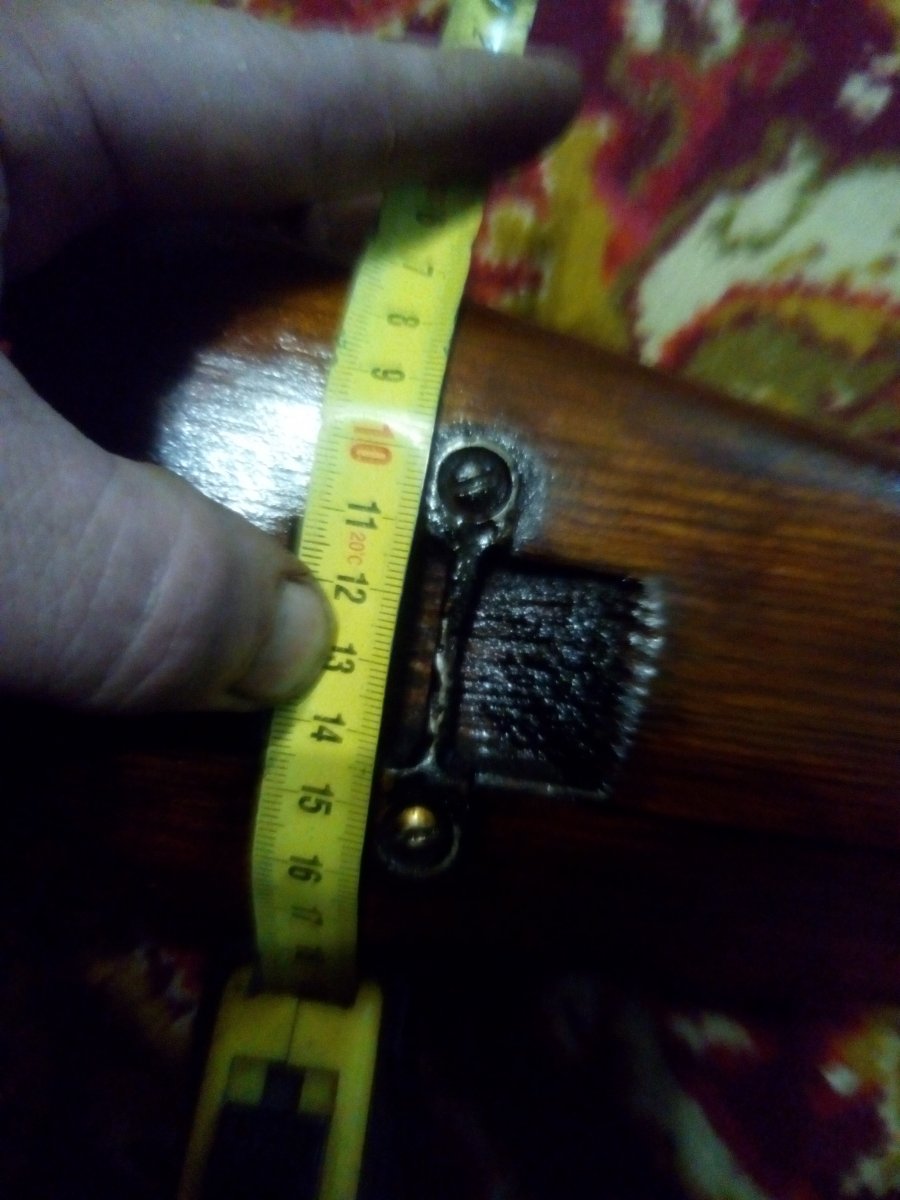

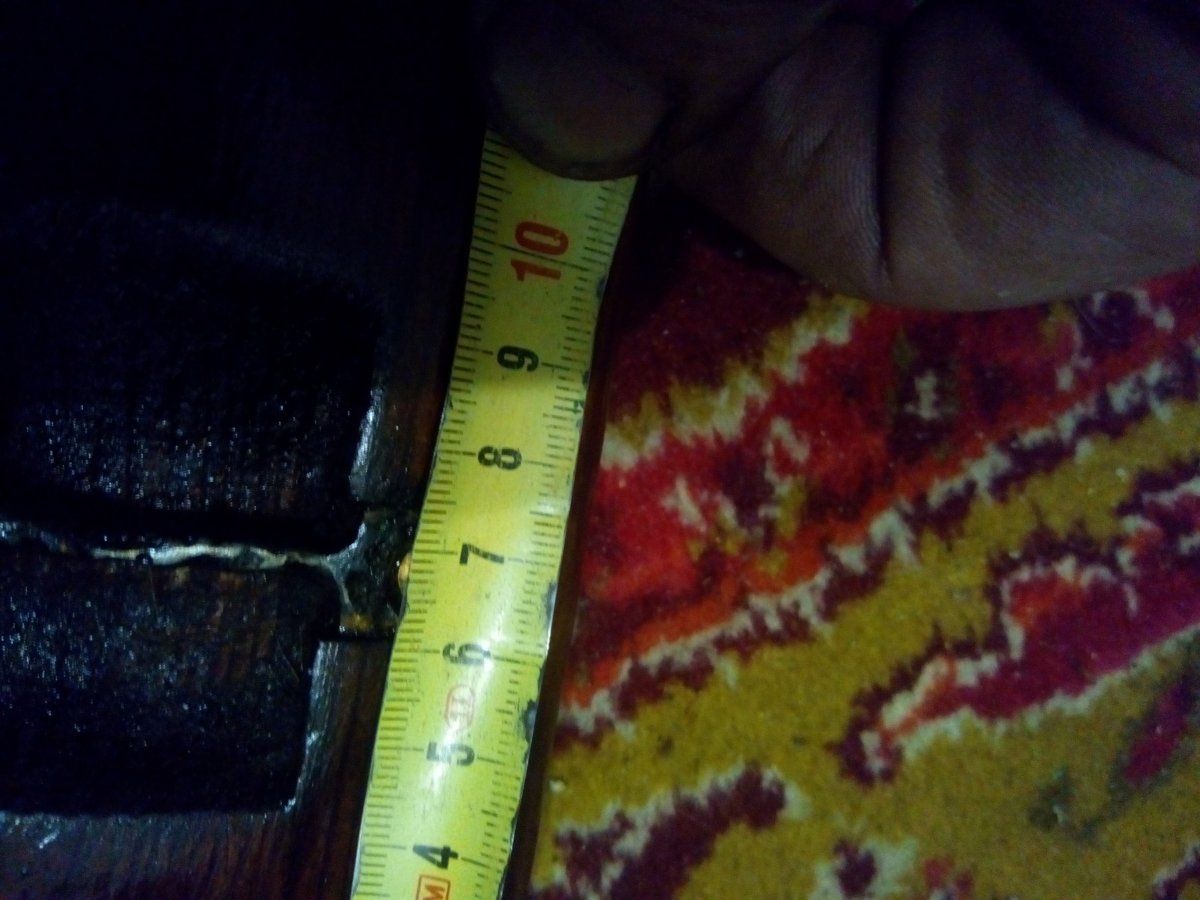

    Как то так.


    Images:

    user77786, 25 чер 2019
    #297
    Jawist, F.O.Mozer, A10A та ще 1-му подобається це.
  24. F.O.Mozer

    F.O.Mozer Stabsfeldwebel

    Повідомлення:
    1.415
    Спасибо Братан! будем делать, с Уважением!:beer:

    F.O.Mozer, 25 чер 2019
    #298
    user77786 подобається це.
  25. F.O.Mozer

    F.O.Mozer Stabsfeldwebel

    Повідомлення:
    1.415
    Добрый вечер Камрады, такой вопрос - я так понимаю на карабине в прикладе скоба под ремень и на цевье кольцо с кольцом под ремень, а на винтовке антабка под ремень снизу приклада и на цевье так же внизу и еще у них высота тыльника разная - правильно я понял ? разьясните пожалуйста,заранее благодарен

    F.O.Mozer, 26 чер 2019
    #299
  26. Satriani

    Satriani Stabsgefreiter

    Повідомлення:
    269
    Адреса:
    Киев, Украина

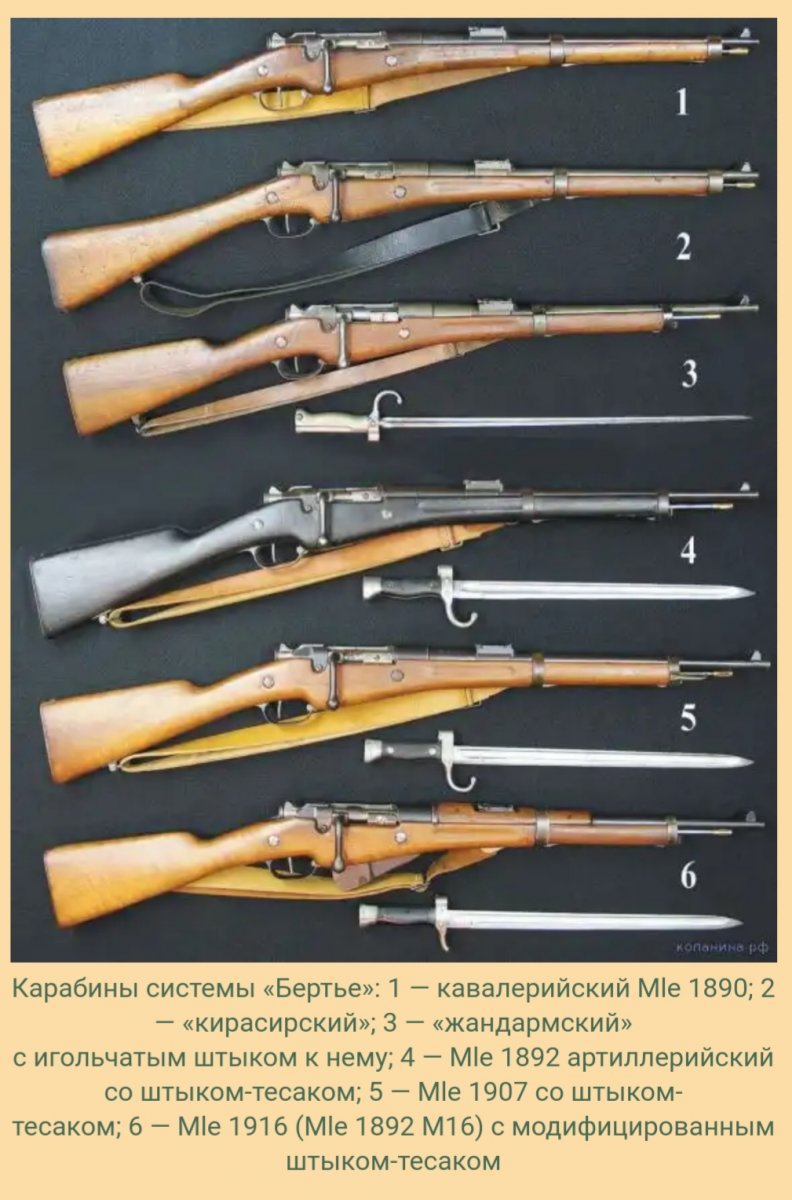

    Разновидности карабинов.
    1 и 6 антабка с боку, у остальных с низу


    Images:

    Satriani, 26 чер 2019
    #300
    Jawist, F.O.Mozer та 663 подобається це.
