Кощей 20М

Спасибо за ответ, - а я и не сравниваю сам прибор, а привожу лишь практический, только для (наглядности)- понятия - простым пользователям -- пример возможных воздействий на цепи сигнала данной схемы, и метод уменьшения наводок - защиты. Если это не важно - и вы так считаете тогда бы авторы не применяли экранированные провода, а раз это есть,-- следовательно и помехи есть и существуют - и мы стараемся их как можно меньшего воздействия, так, что уж явно хуже не будет...



Дело конечно личное то, что сделал, просто показал все в общем плане то, что я сделал, вместе с добавкой литиевых АКБ, контролером зарядки,свето - индикаторами режимов, и не именно экранировка, на которой мы остановились, хотя мне это подходит лучше, чем без неё, а все в целом, далее --- дело личное.
(Провода же экранируют от взаимного проникновения несущего сигнала) - и это понятно, емкость между близко (рядом) расположенными и не экранированными участками контактов разъёма через которую и есть "проникновение" - то же не есть хорошо.... и.т.д. Я бы разнёс по отдельности эти цепи.

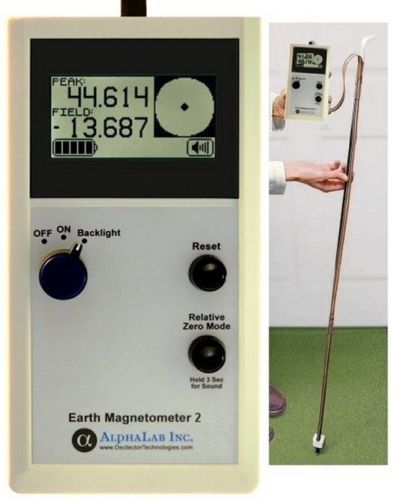

Есть у меня и вот такой приборчик, можно ли Кощей 20 и этот магнитометр использовать каким то образом в общем плане --- как бы --- совмещая ??



Нужно ещё научиться и понять, как с ним работать.... Очень чувствительный.



Шановні, Кощеєводи!
Є таке запитання. Коще 20ж на простих АА пальчикових батерейках включається зразу (вставив батерейки і включив тумблер), а от коли ставлю в прилад акумулятори NiMH (GP2700), то ними потрібно "ворушити", щоб кощей запустився. Коли запустився перший раз, тоді проблем ніяких не має, далі всі наступні рази включається без проблем до наступної заміни акумуляторів.... Хтось зтикався з таким?



Майже всі стикалися, акуми трошки меньші ніж батарейки, і не достають до контактів, розтягніть трошки пружини в бат. відсіку і буде працювати з першого разу



ДЯКУЮ!!!!!! За пораду!!!!!!!!!!!!!!!!

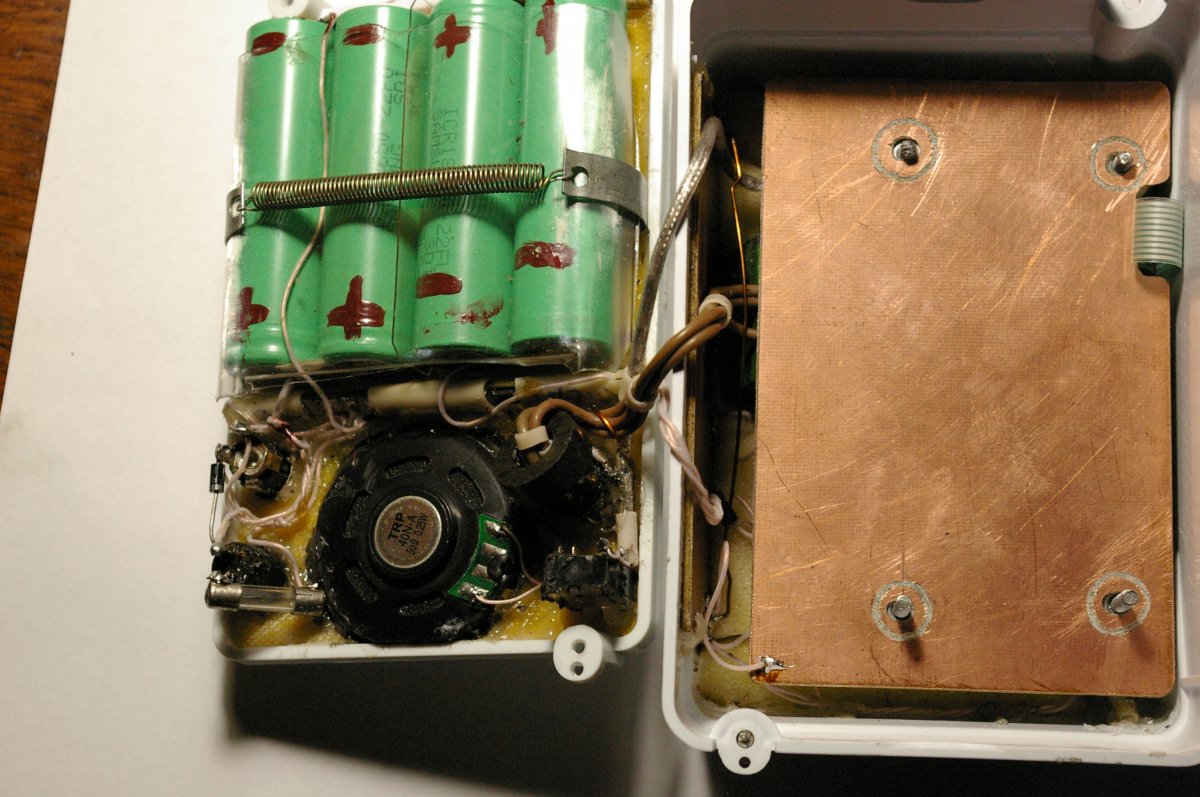

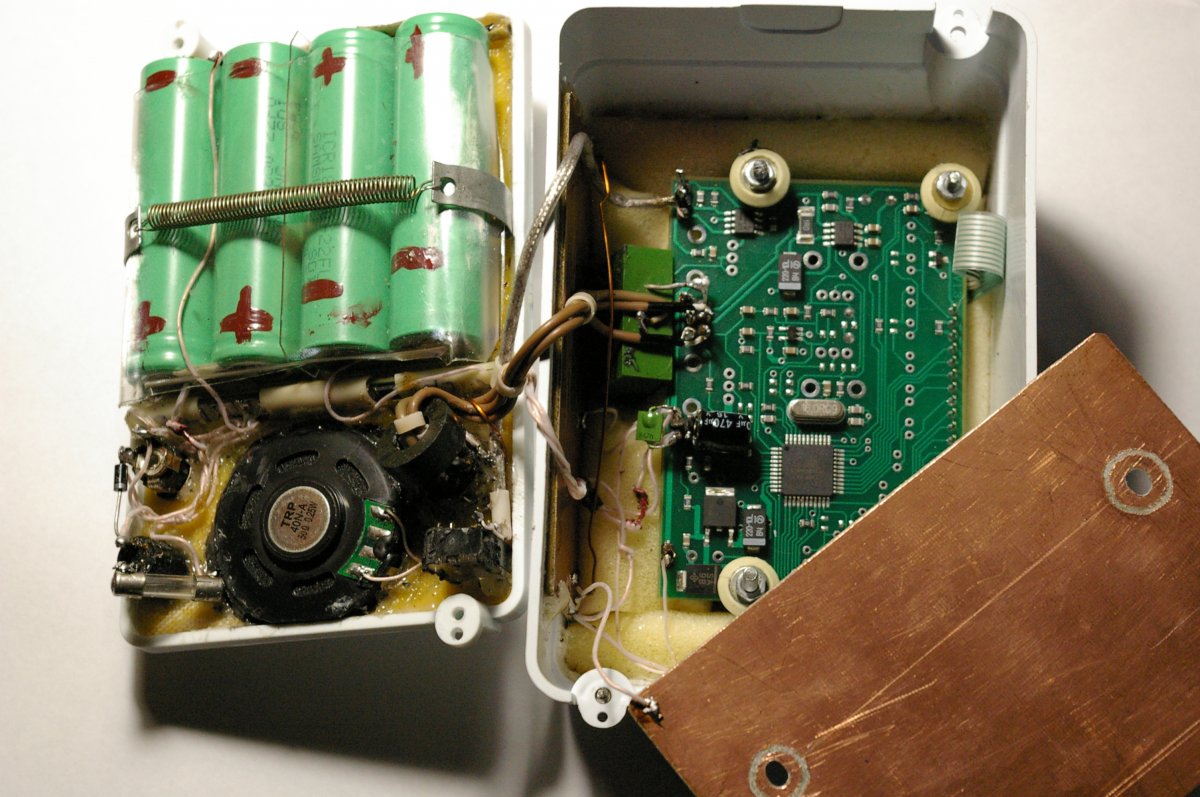

Юрій Д -- Возьмите от ноутбука батареи литиевые - отличная штука, как применил я, выше есть фотки, очень долговечные с большой ёмкостью.



Я просто додавлюю пальцем в сторону + и все ок розтягивание пружинок мне не поможет, просто аккумуляторы ещо и в деаметре шыре и очень плотно обжимаются. Даже крайние без ножа или чего-то подобного не могу вытянуть.



Ну шире не значит длиннее. Из за закливания акума в ячейке он не додвигается в сторону пружинки, получаем неконтакт. Растяните её или кусочек пищевой фольги в помощь. Ну а если акумы часто вытягиваются для зарядки вне блока то приклейте к крайнему петелькой кусочек скотча, за неё и вытягивайте



За

За петельку спасибо, иногда ничего под рукой подходящего нету.



Назову ЭТО просто так - ХУЖЕ НЕ БУДЕТ - Проверил сегодня экранировку цепей сигнала Кощея 20 - а именно то, что должно быть хорошо экранировано, и к чему мы так стремимся - избавляясь от лишних помех. Это разъём подвода кабеля от катушки к блоку, его размер по металлу ( мама ) 25 мм, плюс размер разъёма что на самом блоке (папа ) то же 25 мм, а в середине них проходит почти голые проводники соединительные - двух половинок, взял измерил, есть ли заземление т.е соединение с массой ( с - минусом питания ) этих частей разъёма, надеялся, что это сделано внутри разъёмов - (как и должно быть обязательно сделано) и удивился - эти металлические части, совершенно не соединены с массой, следовательно, если подсчитать общую - длину участков проводов, что находятся внутри разъёма и получается, что они без экрана - голые, так как нет соединения металла разъёма с общим проводом, то их общая длинна равна 25 мм + 25 мм + 25 мм (вывод на конденсатор) итого получим 75 мм не экранированного провода, и на них действует поле наводок - от металлических частей не экранированного разъёма - мишень для наводок. Я срочно сделал доработку - подпаял 5 ножку - вывод земли, что на разъёме -- на корпус самого разъёма, (нужно слегка зачистить и чуток- смазать флюсом это место, что б сразу припаялось к металлу),- и проблема разрешилась, так, как две половинки соединяются, то автоматически и заземлилась и вторая часть разъёма, что и должно было быть. Ну а решать вам - делать или нет, но скажу ХУЖЕ НЕ БУДЕТ - или может уже у вас сделано - проверьте - прозвоните на минус - корпус разъёма. И советую одеть колечко из феррита - на провода от разъёма, (а лучше сделать полный виток, тогда это равносильно примерно 4 одетым колечкам из феррита и эффект лучше) я сделал- (пока так, как на снимке, не захотел удлинять провода), и то же - ХУЖЕ НЕ БУДЕТ, просто ничего не распаивая кольцо легко по нём - стукнуть 1 раз, чтоб получилось 2 половинки, надеть одну на провода - смазать супер -- клеем место стыка и прислонить вторую половину кольца, что б стало целое. От разлома качество не меняется, за то не нужно ничего отпаивать, быстро и надёжно и кучу лишних помех отсеим. И опять же - ХУЖЕ НЕ БУДЕТ.
Просто делюсь всем, что может быть не хуже, а решать вам, я себе так сделал.



Вопрос реального повышения КПД питания Кощея 20 М.?? У него питание минимум 3.7, что маловато для полной реализации - от литиевых батарей
Кто нибудь пробовал применить импульсный преобразователь напряжения -для питания МД, для получения напряжения примерно 5 В на выходе, от входного напряжения например от ( 2 до 4 В ) от - литиевых АКБ. Сделать полную экранировку и фильтр от помех по питанию...... .Если кто применял -опишите - напишите результат.
Есть ли помехи, как применён по месту и т.д. Таким образом можно применить конкретно набор параллельных литиевых батарей, этим увеличить общую емкость в разы.
Если не делали, после Нового Года - испытаю сам. Пишите.















в



От лития 3,7 все работает замечательно, зачем повышать вольтаж - что бы крэнка воздух грела? Все равно прибор больше не возьмет чем ему положено. Кощей 20/25 закачивает необходимый ток в катушку контурным конденсатором а не на прямую. Та крэнка что в приборе может и 9 вольт стерпеть, только зачем это вам? Если надо больше ёмкости спаяйте несколько литиев в паралель и будет вам счастье.
К примеру, в случае с вайтс спектра, там да, желательно повысить на несколько вольт, как это сделано (с применением повышающего преобразователя) можете посмотреть у меня на канале (ссылка внизу)



Работает, да уже без стабилизации, при меньшем чем 3.75 В, с нарушением режимов питания схемы, так нахрена тогда туда в Кощей её применили, эту стабилизацию ???
Это при вашем варианте . И не замечательно...

Объясняю.... по наружному осмотру блока МД - (так, как нет схемы, хотя производитель обязан был - уже давно схему предоставить), процессор питается через стабилизатор напряжения 3.3 Вольта - ( микросхема ), для правильной работы этого стабилизатора ( и что б он, (стабилизатор) - именно держал напряжение 3.3 вольта) - нужно входное напряжение - для микросхемы, как минимум на 0.45 В больше, т.е 3.75 В, так, как и пишется в инструкции Кощея 20М, если мы подадим питание 3.6 Вольта то уже напряжение на выходе внутреннего стабилизатора будет не 3.3 Вольта, а 3.15 В-- так как упадёт на элементах стабилизатора (пишу примерно, что б не было вопросов, нужно посмотреть по характеристике и уточнить возможно и больше, чем 0.45 Вольта, и отнимется от общего напряжения питания, и на процессор пойдет меньше - чем 3.3 вольта, и нет стабилизации МД.
Из выше описанного вывод, подавать питание на Кощей 20М меньше, чем 3.75 В нельзя, что б было стабильно. Не зная этого, вы питаете литиевыми батареями, которые имеют напряжение от 4.2 Вольта - это полностью заряженные, до примерно 3.2 В - когда нужно заряжать, и переходя режим разряда --- когда ваша батарея будет меньше, чем 3.75 В - стабилизация МД перестаёт работать, НО ПРИБОР ПРОДОЛЖАЕТ РАБОТАТЬ, и вы на это не обращаете внимания, а режимы нарушаются.
Если правильно использовать ёмкость вашей батареи, и разряжать её полностью, питая Кощей 20 М, до 3 (минимум) - 3.2 Вольта, то о какой стабилизации можно говорить?? Если не разряжать батарею полностью до 3.2 В значит терять половину её ёмкости, а зачем??
Вот по этому и возник вопрос о применении преобразователя с КПД 90 - 95 -98%, и почти ничего не теряя, получить напряжение для питания МД - постоянно - 5 вольт,- до полного разряда литиевой батареи, и использовать её НЕ НА 50 % , а на все 100%. И увеличить время поиска - копа в 2 РАЗА с той же батарейкой.
Это всего лишь маленькая микросхемка и несколько деталек. Вот только нужно проверить, как оно по помехам..о чём и был вопрос, думаю, что при правильном применении и полной экранировке, будет работать на 100%. Уточнил, минимальное падение напряжения для микросхемы внутреннего стабилизатора 0.45 Вольта, по даташу - описанию LF33.
Дал ответ и пояснил вам------- и ПРИ ЧЕМ ЗДЕСЬ КРЭНКА и НАГРЕВ ВОЗДУХА, как вы пишите и прочие токи...



Да уж , не зная схемы вроде и обсуждать нечего.
Для питания процессора может и применяться стаб " лоу дроп" с падением напряжения 0,2 вольт, 3,6 вольт это с запасом для 3.3+0,2.
Для выходного каскада раскачивающего колебательный контур есть свой отдельный измеритель потребляемого тока в меню калибровка тракта. Что мешает измерить потребляемый ток при разных питающих напряжениях? Я лично не заметил разницы как не пытался её увидеть , что 3.6 ,что 5 вольт , другие её замечали , ну и ладно , пусть замечают.Тем более если бы ток сильно падал , я бы мог его и подравнять.
Я применяю в своём к-25 3 лития по 1000ма каждый , включенные в паралель .
Допустим в место моих полных 3000ма/час , я разряжая аккумы до 3.6 вольт , я не полностью использую ёмкость от этих 3000, а допустим имею 2000 ма/час , мне этого вполне достаточно при токе катушки 100ма. При этом я разряжая батареи НЕ ПОЛНОСТЬЮ я сохраняю срок службы своих литиевых АБ , да ,да это Вам не никель-кадмиевые-металл-гидридные которые надо было разряжать до 0,9 в за элемент. Литиевые как раз не любят как полный разряд (до 2,7) так и и полный заряд(до 4,2)
Пример . Есть у меня защищённый смартфон NOMU s10 , в нём стоит батарея на 5000ма/час , батарея не сьёмная , корпус не разборной , то есть если батарее капец , то телефон в мусорку . Я поставил на него программу ACCU BATTERY котрая вычисляет остаточную ёмкость ,степень износа, рисует графики . Согласно рекомендациям этой проги я не заряжаю и не разряжаю батарею на 100% , за год ёмкость не упала ниже 5150 как и было с нуля. До этого батарея на планшете , которую я заряжал-разряжал от и до, сдохла в ноль за пол года.
Как бы своё мнение не навязываю , каждый как хочет , так и ... ну вы поняли.
Преобразователи не люблю, не только из-за шума , особенно повышающие , которые если и имеют 90% кпд , то в идеальном мало потребляемом случае .А так стандартно кпд =70-80% , в зависимости от степени повышения , при этом ток разряда на эту одну банку будет уже не 100ма , а все 150 . А Если и ставить 2 лития последовательно , то только через контролер заряда , благо их сейчас полно.
Кстати , на Кощее-25 из-за импульсного режима лучше всё-таки применять 2 лития последовательно . Ток потребления в импульсном режиме очень высокий , и создаёт очень сильную просадку по напряжению ,так что ещё вполне живые аккумуляторы быстро садятся до 3,6 вольт и отключают блок.



Все что вы описали не подходит к делу, падение напряжения на микросхеме LF33 стабилизатора что в Кощеях - не менее 0.45 В и ни какие не 02 В, этого просто не может быть, значит минимум питания, что можно предложить Кощею, для работы со стабилизацией - ЭТО 3.75 В. дальше нет стабилизации. Остальное, что вы писали не имеет значения, я все выше описал.

Вот куча готовых преобразователей - на любой вкус и напряжение, с огромным- КПД = 96 % - Это почти мы ничего не теряем только выигрываем. При потребляемом токе Кощея- к примеру - 150 мА, мы проиграем, как бы всего 6-7 мА. мизер. А если учесть, что питание усилителей идет мимо стабилизатора на 3.3 В то вообще почти ничего не теряем.

http://www.ebay.com/itm/DC-DC-Conve...848?pt=LH_DefaultDomain_2&hash=item43b0531588



Привет Михаил. Я в свои подводники сейчас устанавливаю высокотоковый литий 18650 (одну банку) 3500ма/час. Максимальный непрерывный разрядный ток 10А. Порог разряда устанавливаю на 3,6 вольт. Работает как надо и места мало занимает.



Смысл конкретно в высокотоковом, прожектор подключать дополнительно к мд?



есть такая задумка... стационарную подсветку организовать для ночного копа



То о чём я писал выше - просмотрите пояснения,- очень отлично, но 50 % не используется, что б разрядить до 3.1 - 3.2 В . А 3.6 уже маловато, миним. 3.7В.
Вот и посчитайте с 4.1 В всего до 3.6 В, используется, а нужно разряжать - до положенных 3.1 - 3.2 В, а выход написан. И ничего не портится ( как писали)



Krasnofloteс , меня честное слово не напрягает , то что АБ не разряжается полностью.
farhet2 , привет Андрей. Мне в принципе и своих 3000 хватает на 2 дня. А вот для импульсного режима моей батареи не хватает даже для нормального запуска, большой ток. Всё же считаю , что одного лития для импульсного режима , да и если на максимальном токе маловато на целый день копа, надо 2 таких лития.
Хочу вот ещё поиграться с импульсным режимом в море.



Может кто подскажет, или пробовал уже, можно ли использовать катушки от Фортуны - на Кощей 20 М, и наоборот с Кощея на Фортуну, соответственно перепаяв выводы на разъёме как нужно. Или что для этого нужно сделать, что б применить, просто есть такой вариант для эксперимента.
