Кощей 20М

Dieses Thema im Forum "Техніка для пошуку" wurde erstellt von диметриус, 12. Nov. 2010.

  1. pavliv

    pavliv Stabsgefreiter

    Beiträge:
    362
    Ort:
    УКРАЇНА
    Який ток,частота,амплітуда і фаза мають бути для марс стандарт?Якщо я неправильно запитав,то будь ласка вибачте і поправте мене.З пов.

  2. Интересные лоты

    1. Опис: Виявлення всіх магнітних та немагнітних металів; Чутливість, що налаштовується на широкий спек...
      70000 грн.
    2. Міношукач в ідеальному стані. Повний комплект+ інструкція
      5800 грн.
    3. Плата для самостоятельной сборки всем известного импульсного микропроцессорного металлоискателя Clon...
      130 грн.
    4. Продаю Б/У Оригинальный металлоискатель Whites TM-808 в стандартной заводской комплектации. Глубинны...
      40000 грн.
    5. (в наличии 2 шт.)
      Металошукач TX-850 – це унікальний пристрій, що поєднує високу чутливість до дрібних золотих цілей і...
      4890 грн.
  3. pavliv

    pavliv Stabsgefreiter

    Beiträge:
    362
    Ort:
    УКРАЇНА
    Хочу Вас запитати,підігнули контакти в штекері катушки чи в гнізді блоку?З пов.

  4. Amadeus

    Amadeus Stabsfeldwebel

    Beiträge:
    1.593
    Ort:
    Евразия
    Я так понимаю, что в штекере катушки пластинки нужно в центру иголкой поджать. Могу ошибаться, но возможно на кощее стоит гнездо какое-нибудь китайское, в котором диаметр штырьков на доли мм меньше, чем должно быть. Поэтому нет нужного пприжима.

  5. skidbladnir

    skidbladnir Hauptmann

    Beiträge:
    3.305
    Ort:
    Worldwide
    Вони різні для кожної катушки (і для стандарт також - у кожної катушки є свої відхилення, тому стандартних налаштувань не існує, тільки усереднені, або по максимуму току підбір)та підбираються під час калібровки по максимуму току.

    FARfOR und Baner777 gefällt das.
  6. dj elektrik

    dj elektrik Stabsgefreiter

    Beiträge:
    463
    Ort:
    Мариуполь
    pavliv , в штекере блока штырки ,там ничего не трогаем , в кабельном гнезде нужно подогнать иголкой контакты на сжатие, как правильно заметили, гайка должна быть полностью закручена. Если не поможет , то возможно косяк внутри кабельного гнезда , типа обрыва или замыкания соседних контактов.
    Рекомендуемый ток не зависимо от резонанса ( а его можно сдвинуть) для Неловских катушек будет 85-87 ма , для Марсовских (они менее индуктивные) -100 ма. Это значение определено как максимальная неискаженная синусоида на выходе усилителя перед передающим контуром.
    И еще полезный совет , я рекомендую после нахождения в калибровке резонанса (т.е. найдена частота с максимальным током ) , сдвинуться вручную по частоте выше на один шаг , при этом ток может чуть упасть, но индукция не упадет. В этом случае катушка будет излучать максимальный магнитный поток(индукцию) и лучшую стабильность выйдя на пологую часть резонансной кривой . Замечу сдвинуться надо выше , а не ниже, иначе индукция не вырастет , а упадет.
    Бывает еще такой момент , когда трудно понять где резонанс, частоту меняем ,а ток стоит на месте . Такое бывает когда амплитуда сильна высокая и ток максимальный , и он просто стоит в ограничении. В этом случае нужно уменьшить амплитуду до малых значений тока ( 40-50) , тогда резонанс проявит себя понятней.

    pavliv gefällt das.
  7. Amadeus

    Amadeus Stabsfeldwebel

    Beiträge:
    1.593
    Ort:
    Евразия
    Сейчас поджал контакты в штекере катушки, в разделе калибровки уменьшил амплитуду до 51, ток при этом стал 85 мА, до этого стояли установленные (А=57, I=94 мА (почему-то раньше смотрел, было 92 мА) но ничего пока не сохранял, вечером феррит прибудет, тогда окончательно все настрою и сохраню. Вроде как ложняки от провода пропали.

  8. dj elektrik

    dj elektrik Stabsgefreiter

    Beiträge:
    463
    Ort:
    Мариуполь
    Ток может "гулять" это не критичный параметр. Медный провод в любой катушке меняет свое омическое сопротивление в зависимости от температуры меди. Например , при комнатной температуре ток допустим -85 ма , в мороз ток вырастет до 90 , в сильную жару упадет до 80 , на нормальной работе прибора это не отражается При этом в стабильной катушке на разных температурах резонанс остается на своем месте , фаза и разбаланс уходят , но не настолько , что-бы влиять на нормальную работу Кощея . Достаточно настроить один раз и не думать больше об этом.

    Blach Fox und Amadeus gefällt das.
  9. Amadeus

    Amadeus Stabsfeldwebel

    Beiträge:
    1.593
    Ort:
    Евразия

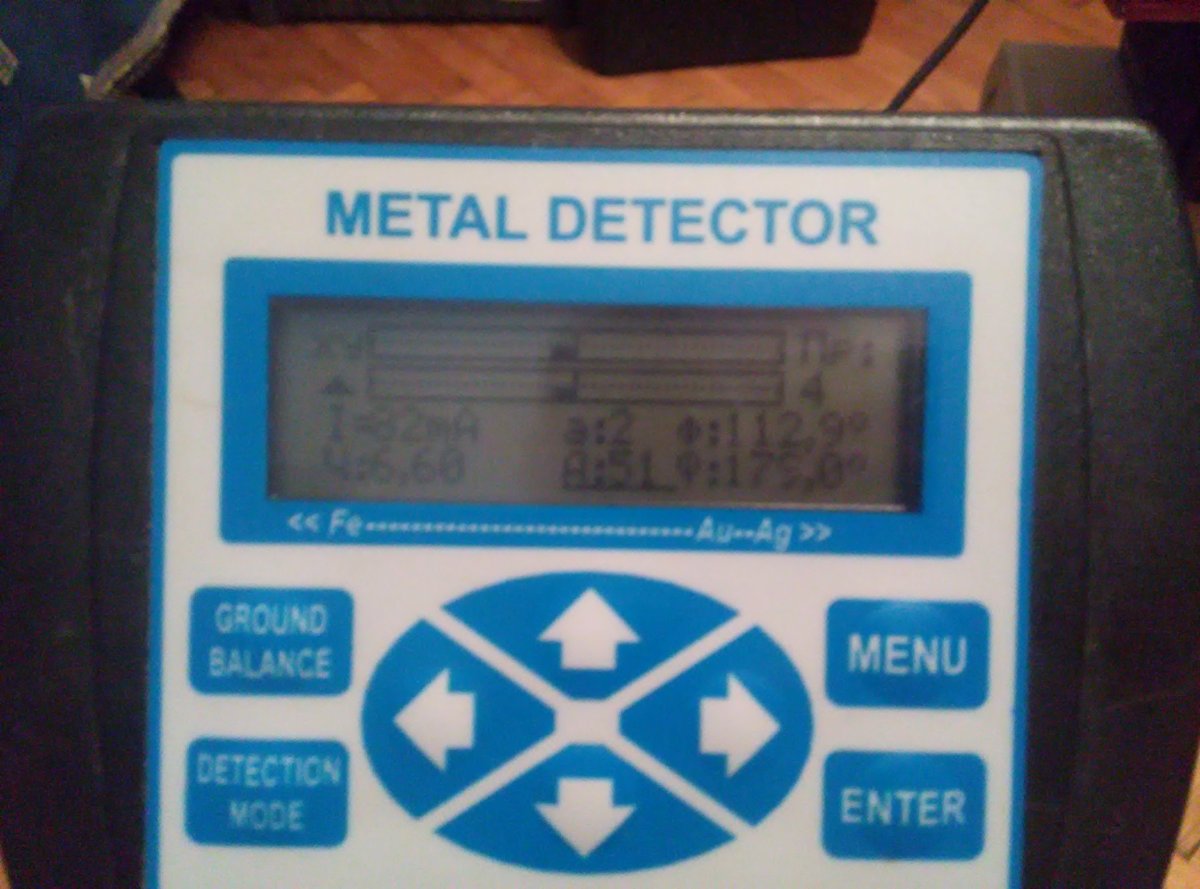

    Попробовал калибровать, что-то не получилось. Взял феррит от приемника, снял медную обмотку, очистил от клея, проверил - магнититься. Калибровал дома, выключил комп, на пол установил несколько обувных коробок под полметра высотой. Положил катушку, в режиме поиска она поет разными голосами даже на 10-м пороге. Решил старые профиля не менять, создал новый 4-й. Настроил частоту 6,6, при которой ток максимальный (более 90), затем начал снижать амплитуду. В итоге получилось ток 82-83 мА, амплитуда 51. Затем начал подносить феррит по середине катушки параллельно ей. Причем звук перегруза появляется, когда феррит упирается в стойку для крепления штанги, отвожу немного назад, нажимаю бг, убираю, нажимаю бг, все сохраняю. Делаю в настройках мин и макс профиля 4. Включаю режим поиска, опять поет разными голосами, феррит не определяет, пока его не опускаю до стойки, тогда появляется звук перегруза. Что не так делаю?


    Images:

  10. Amadeus

    Amadeus Stabsfeldwebel

    Beiträge:
    1.593
    Ort:
    Евразия
    Продолжаю опыты с ферритом. Оказывается, если его подносить не к самому центру, а либо в верхней части катушки, либо в нижней, то перегрузка наступает выше (около 10 см). Настроил так, теперь видит феррит в 19-20 секторах. Ложняков нет на 12-м пороге.

  11. skidbladnir

    skidbladnir Hauptmann

    Beiträge:
    3.305
    Ort:
    Worldwide
    Подносить надо строго по центру вертикально вдоль оси (вдоль штанги удобно). Настраивать лучше в поле, в доме хватает наводок. Если в режиме калибровки посмотреть на шкалы, Вы увидите как они реагируют на помехи в квартире. Феррит в идеале больше 10 см в длину нужен. Если снимете видео процесса, будет лучше - может, что не так делаете, то увидим.

    FARfOR und Baner777 gefällt das.
  12. Amadeus

    Amadeus Stabsfeldwebel

    Beiträge:
    1.593
    Ort:
    Евразия
    Попытка №3, почитал, что все-таки нужно по центру перпендикулярно катушки феррит подносить, после проверки калибровки 2 и 4 полоска отклоняются полностью влево, а после третья - до конца вправо. Это указывает, что калибровка сделана правильно. В режиме поиска феррит определяется в 1-м секторе. Завтра рано утром в лес, повторю все в лесу. На данный момент ток 82-83 мА, амплитуда 51, частота 6,6. Получается подстроил, как вы сказали. Завтра гляну, что покажет в лесу. Феррит длиной 92х9 мм, в режиме калибровки шкалы практически не двигаются от помех в квартире. Также подергивание провода перестало давать помехи.

  13. skidbladnir

    skidbladnir Hauptmann

    Beiträge:
    3.305
    Ort:
    Worldwide
    Возьмите феррит с собой - лучше в чистом поле (лесу) откалибровать. И не забывайте правильный фильтр и алгоритм ставить. Ну и полезных сигналов под катушку!

    Zuletzt bearbeitet: 28. Sep. 2015
    FARfOR, Baner777 und Amadeus gefällt das.
  14. nordmenn88

    nordmenn88 Stabsfeldwebel

    Beiträge:
    472
    Ort:
    Україна
    подскажите-катушка нэл шторм для кащея,в описании написано что улучшен дискрим,стабильность,встроенный буст,улучшенное разделение и т.п. новшества.кто пользуется есть ли плюсы в сравнении с другими катушками?и ещё вопрос-если кто то реально пользовался бигом для глубинных поисков расскажите как он себя ведёт.

  15. Amadeus

    Amadeus Stabsfeldwebel

    Beiträge:
    1.593
    Ort:
    Евразия
    Большое спасибо за помощь. Откалибровал в лесу. Прибор стал значительно стабильнее работать. Есть ложняки, но их стало значительно меньше.

  16. skidbladnir

    skidbladnir Hauptmann

    Beiträge:
    3.305
    Ort:
    Worldwide
    Обращайтесь если что :)

    FARfOR, Vadinoy und Baner777 gefällt das.
  17. pavliv

    pavliv Stabsgefreiter

    Beiträge:
    362
    Ort:
    УКРАЇНА
    Скажіть будь ласка чим краще калібрувати катушку dd феритовим стержнем чи кільцем?З пов.

  18. skidbladnir

    skidbladnir Hauptmann

    Beiträge:
    3.305
    Ort:
    Worldwide
    Естественно стержнем.

    FARfOR, Baner777 und Фагот gefällt das.
  19. nordmenn88

    nordmenn88 Stabsfeldwebel

    Beiträge:
    472
    Ort:
    Україна
    интересует покупка кащей 25к или отдельно самого блока бу.

  20. pavliv

    pavliv Stabsgefreiter

    Beiträge:
    362
    Ort:
    УКРАЇНА
    Слава Україні!Тут по цьому ділі є справжні аси це dj еlektrik і farhet2.Може і ще хтось є з Фортуни.З пов.

  21. Igess

    Igess Gefreiter

    Beiträge:
    111
    Ort:
    Lviv
    Камраден! Кому потрібна катуха Неля Шторм на Кощєєшку?... Попрошу написати ПП. Домовимось!

  22. nordmenn88

    nordmenn88 Stabsfeldwebel

    Beiträge:
    472
    Ort:
    Україна
    а сам пользовались ею?какие глубины берёт?

  23. Igess

    Igess Gefreiter

    Beiträge:
    111
    Ort:
    Lviv
    Тут вся інфа https://reibert.info/threads/katushka-nel-storm-13x14-dlja-koscheja-20-m.677357/
    Чесно кажучи глибину точно не заміряв... На повітрі 5 коп СССР в районі 40 см. Був нею задоволений, ходив по полі, в лісі не зручно через габарити. А так все супер! В разі чого пишіть. Про ціну завжди можна домовитись ;-)!

  24. tos1987

    tos1987 Stabsgefreiter

    Камради підскажіть де можна знайти схему фм передатчика на кощей? З повагою.

  25. dj elektrik

    dj elektrik Stabsgefreiter

    Beiträge:
    463
    Ort:
    Мариуполь
    Ещё один ликбез , фильм о том как регулируемая подсветка в Кощее-20ж приводит к помехам . Коротко : не включайте промежуточные значения ставьте либо 0 либо 100 ,иначе гармоники ШИМ совпадают с рабочей частотой ,что приводит к помехам.

    Baner777, Amadeus und skidbladnir gefällt das.
  26. pavliv

    pavliv Stabsgefreiter

    Beiträge:
    362
    Ort:
    УКРАЇНА
    Слава Україні!Щось в Кощея щораз більше появляється мінусів.А щоб на це сказали розробники?Може хтось щось прокоментує бо я в технічній частині не сильний.З пов
