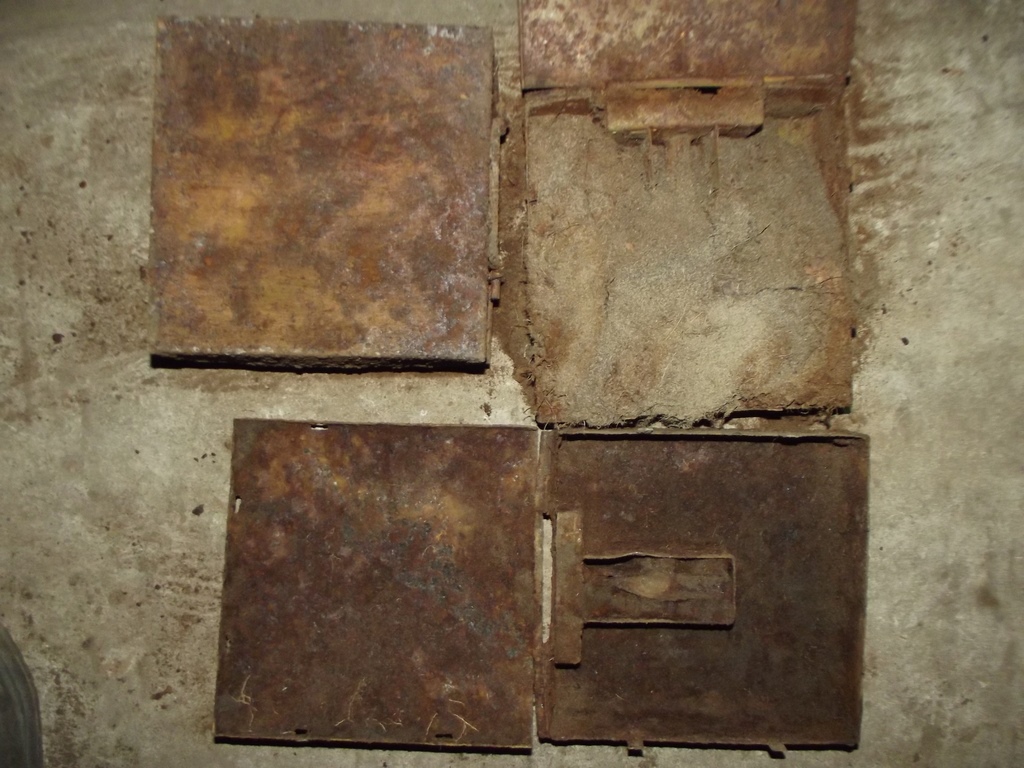

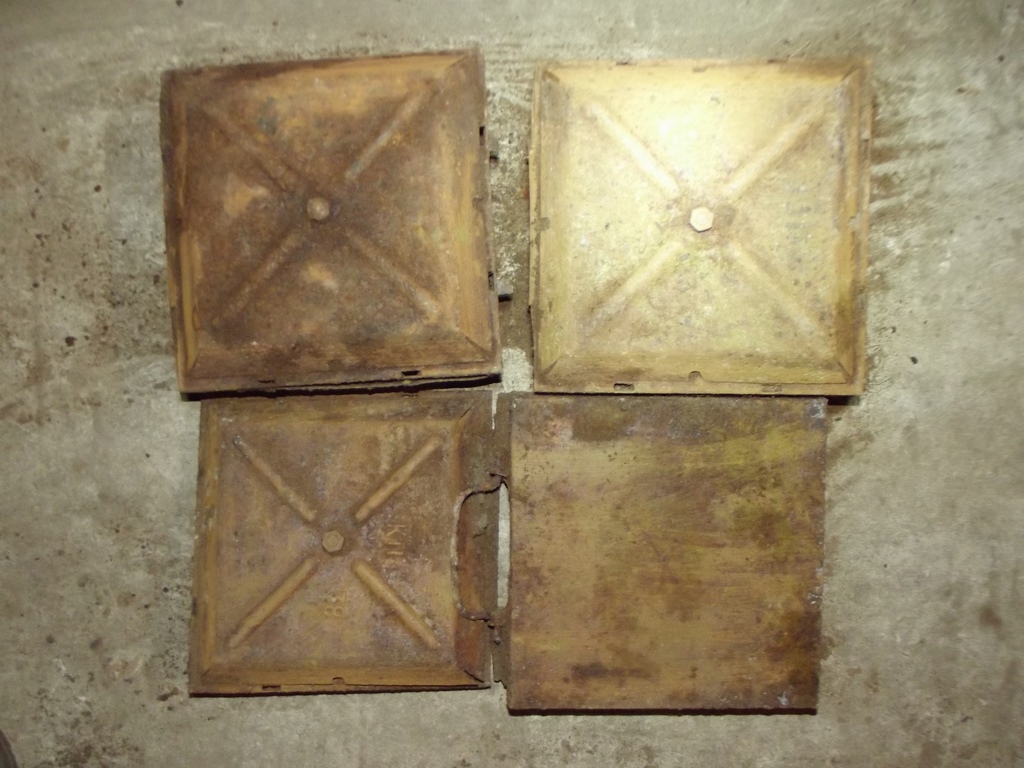

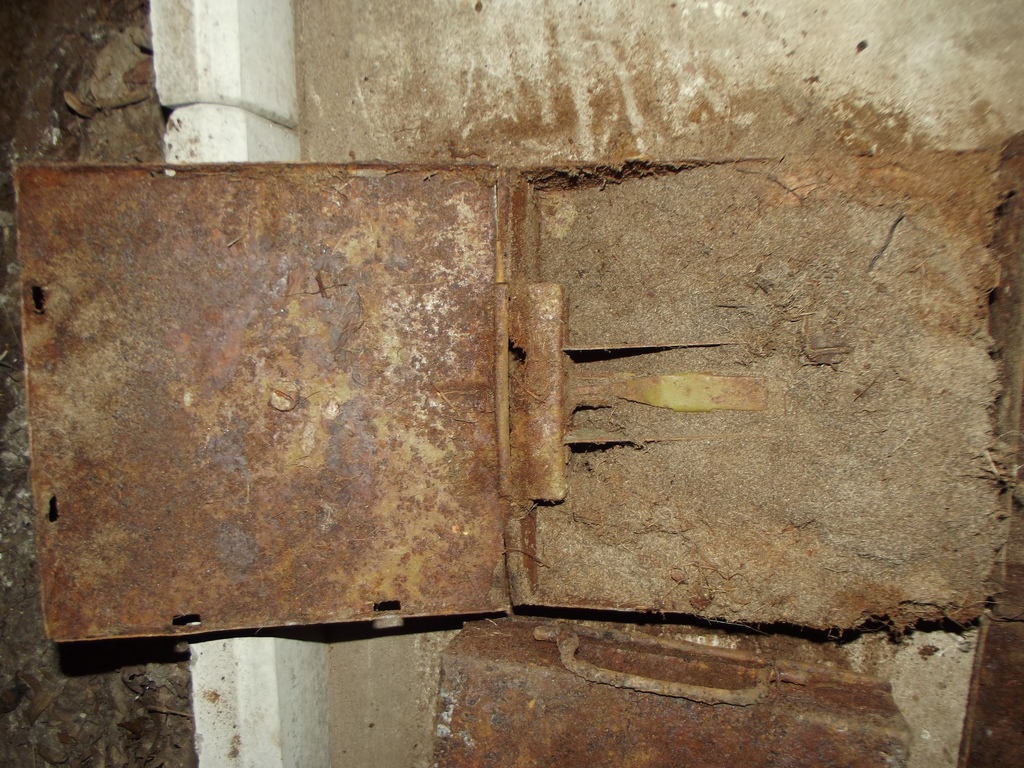

    Здравствуйте,помогите определить корпус мины(если это конечно она).И подскажите часто ли встречается?


    Images:

    DSCF4369 (Копировать).JPG
    DSCF4370 (Копировать).JPG
    DSCF4371 (Копировать).JPG
    Tartar та Bakay подобається це.
  2. Цікаві лоти

    1. Стан по фото,в одній підлизана різьба,але закрутка вкручується і тримається.
      280 грн.
    2. ММГ ручной гранаты Eierhandgranate 16
      180 грн.
    3. Стан та комплектація по фото.Верхня частина має тріщину (по фото).Додаю з донора середину,але потріб...
      599 грн.
    4. Кугель в хорошем состоянии. Металл крепкий. Резьба прогнанная. Полный ММГ. Пересыл Укр.почтой, Новой...
      400 грн.
    5. Всім доброго дня, до Вашої уваги, інтересний екземпляр до колекції
      200 грн.
  3. Alexandr167

    Alexandr167 General-leutnant

    Рейтинг:
    3
    Відгуків:
    33
    Лоти
      на продажу:
    0
      продані:
    42
    Повідомлення:
    11.937
    Адреса:
    Украина
    Iva та 1shion1 подобається це.
  4. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    1.732
    Адреса:
    Украина
    На верхней крышке выбиты цифры-38 и буквы-КП.Нашел небольшую статью об этих минах: http://saper.isnet.ru/mines-2/tm-35.html но по фото они отличаются,1-расположение нажимного болта,2-на моей мине место под взрыватель находится во впадине.Может бывали какие нибудь разновидности?

  5. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    1.732
    Адреса:
    Украина

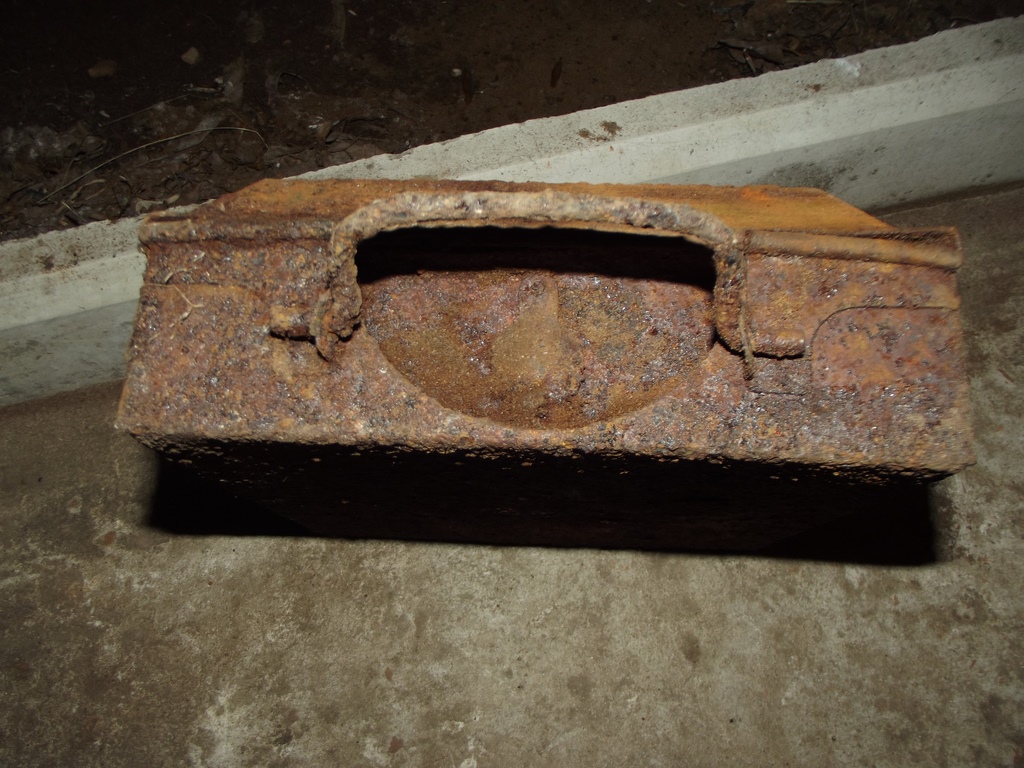

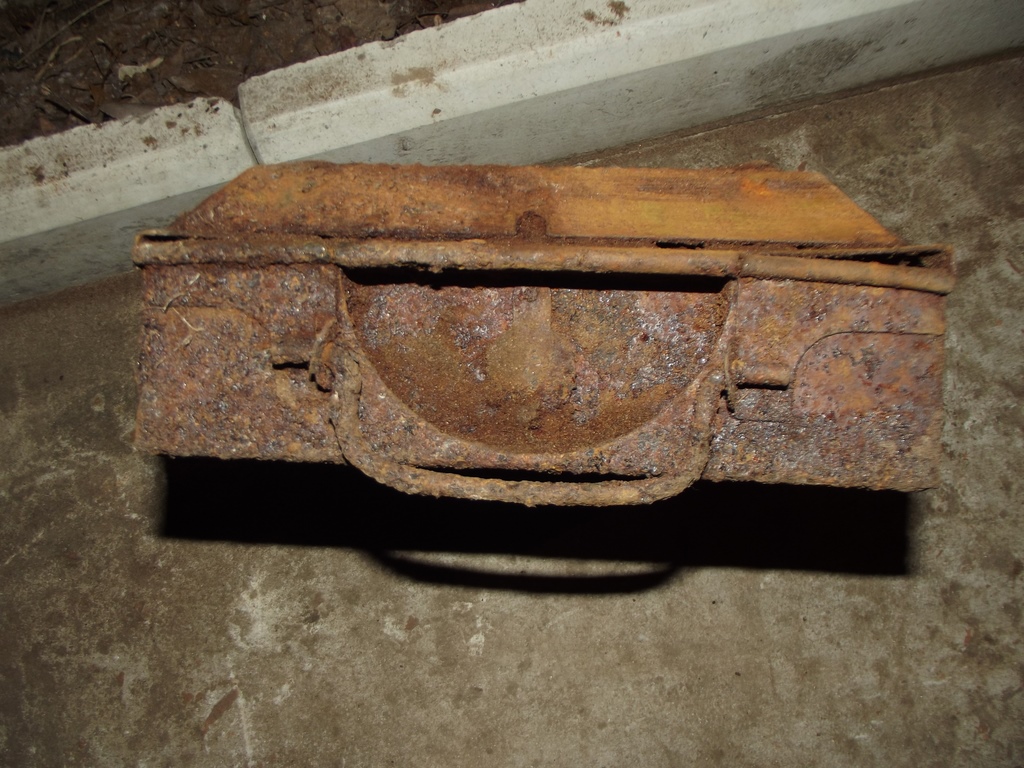

    Добавлю фото,в сети такой разновидности не нашел.


    Images:

    DSCF4376 (Копировать).JPG
    DSCF4377 (Копировать).JPG
  6. Чёрный Швед

    Чёрный Швед Правый Сектор

    Рейтинг:
    2
    Відгуків:
    7
    Лоти
      на продажу:
    0
      продані:
    10
    Повідомлення:
    3.483
    Адреса:
    Восточный Фронт
    вот на моей в музее надпись 38 на металле, год сам видишь.
    https://reibert.info/media/pomzy-tm-35.459791/

    это не т35м, это какая то разновидность 35ки.
    поделитесь для музея одним экземпляром, на что обменять придумаем?

    bva-hk та 1shion1 подобається це.
  7. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    1.732
    Адреса:
    Украина
    Спасибо,конечно поделюсь...В статье сказано что тм-35 отличается от тм-35 м высотой корпуса у 35-8,5 см,а у 35 м-11.5 см.Подскажите,мерять нужно только корпус или вместе с крышкой?

    Останнє редагування: 16 бер 2019
    Друг Хімік подобається це.
  8. Чёрный Швед

    Чёрный Швед Правый Сектор

    Рейтинг:
    2
    Відгуків:
    7
    Лоти
      на продажу:
    0
      продані:
    10
    Повідомлення:
    3.483
    Адреса:
    Восточный Фронт
    а реально озадачили вопросом. наверно с крышкой высота указана. но там разница не в крышке а в корпусе - собственно его и надо мерять - в 35м влазит больше мыльных шашек. черканите в личку плз

    minitarn3838 подобається це.
  9. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    1.732
    Адреса:
    Украина

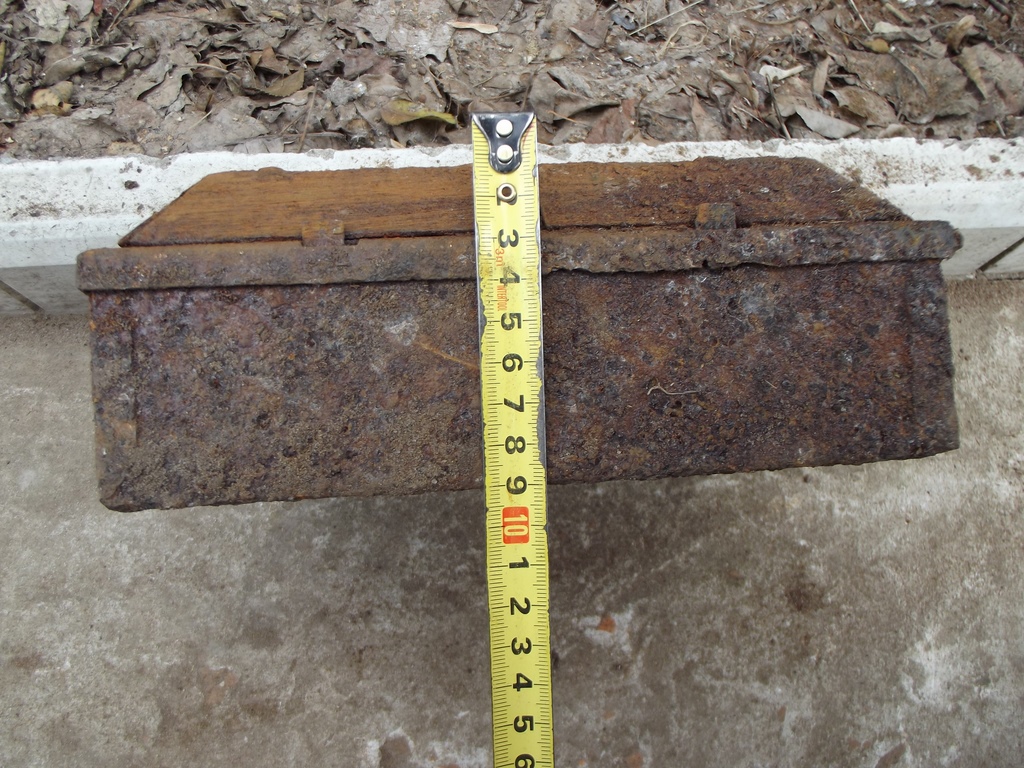

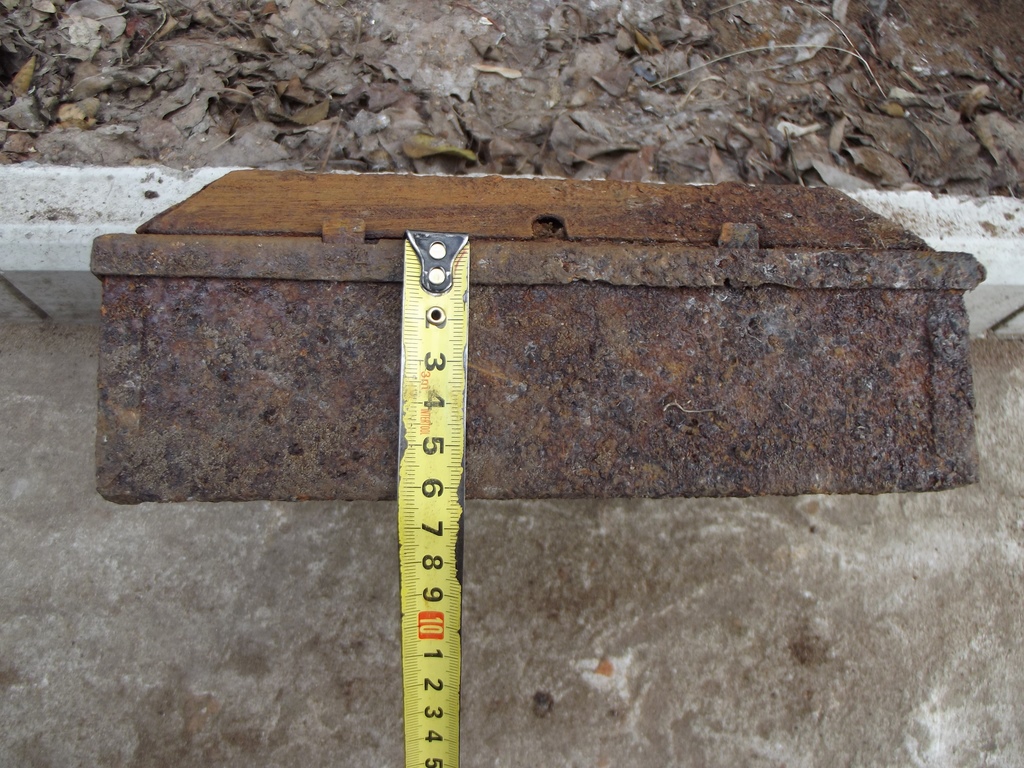

    Замерял,корпус-6,5 см.С крышкой-9 см


    Images:

    DSCF4378 (Копировать).JPG
    DSCF4379 (Копировать).JPG
    Останнє редагування: 16 бер 2019
  10. Дервиш

    Дервиш General-major

    Повідомлення:
    5.429
    Адреса:
    .

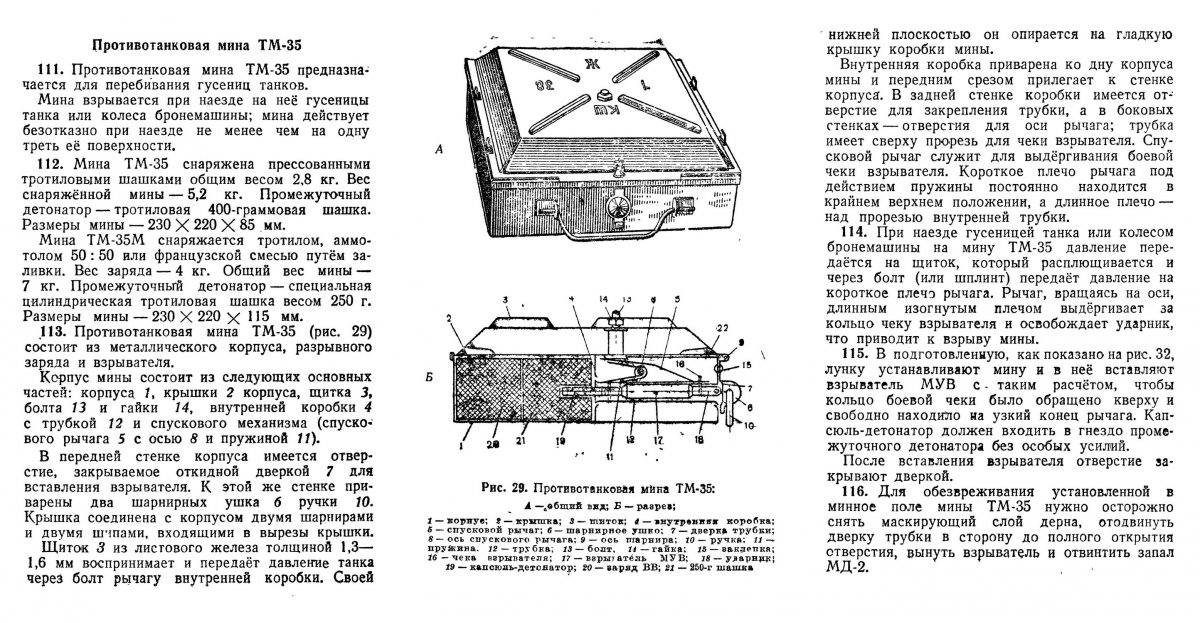

    "....Мина ТМ-35М отличается от мины ТМ-35 только несколько большей высотой корпуса (11.5 см. вместо 8.5 см.) большим общим весом (7кг. вместо 5.2 кг.), большим зарядом ВВ (4 кг. вместо 2.8 кг.) и тем, что заполнялась не шашками ВВ, а заливкой взрывчатым веществом плюс тротиловая шашка 200 г. в качестве промежуточного детонатора..."
    Читать надо и анализировать информацию которую Вы сами и привели - http://saper.isnet.ru/mines-2/tm-35.html
    Размер шашек тротиловых - массой 200 грамм - 5х2,5х10 см, - массой 400 грамм - 5х5х10 см. Вот и прикиньте вес ВВ который сможет разместиться во внутреннем объеме Вашей находки и сразу станет ясно ТМ-35 или ТМ-35М у Вас в руках.
    P/S Разницу в ПРОМЕЖУТОЧНЫХ шашках у ТМ-35М вижу. МОЁ ЛИЧНОЕ мнение - 200 грамм - это правильно, а 250 - опечатка. ИМХО!


    Images:

    ТМ-35 и ТМ-35М.jpg
    Останнє редагування: 16 бер 2019
    bva-hk, Tartar, Iva та 2 іншим подобається це.
  11. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    1.732
    Адреса:
    Украина
    Даже если смотреть по высоте корпуса,то 11,5 не получается.Значит это тм-35,только такой разновидности в сети я не нашел.

  12. Alexandr167

    Alexandr167 General-leutnant

    Рейтинг:
    3
    Відгуків:
    33
    Лоти
      на продажу:
    0
      продані:
    42
    Повідомлення:
    11.937
    Адреса:
    Украина
    Мина ТМ-35 выпускалась в ряде модификаций.
    При необходимости, в документах просто указывали - "ТМ-35 1936г., ТМ-35 39г." и т.п.
    Смотрите год изготовление и шифр завода. Они отличаются по годам изготовления и по заводам.

    http://saper.isnet.ru/mines-2/tm-35.html

  13. smolenskiy

    smolenskiy Stabsfeldwebel

    Повідомлення:
    1.365
    Адреса:
    Смоленск

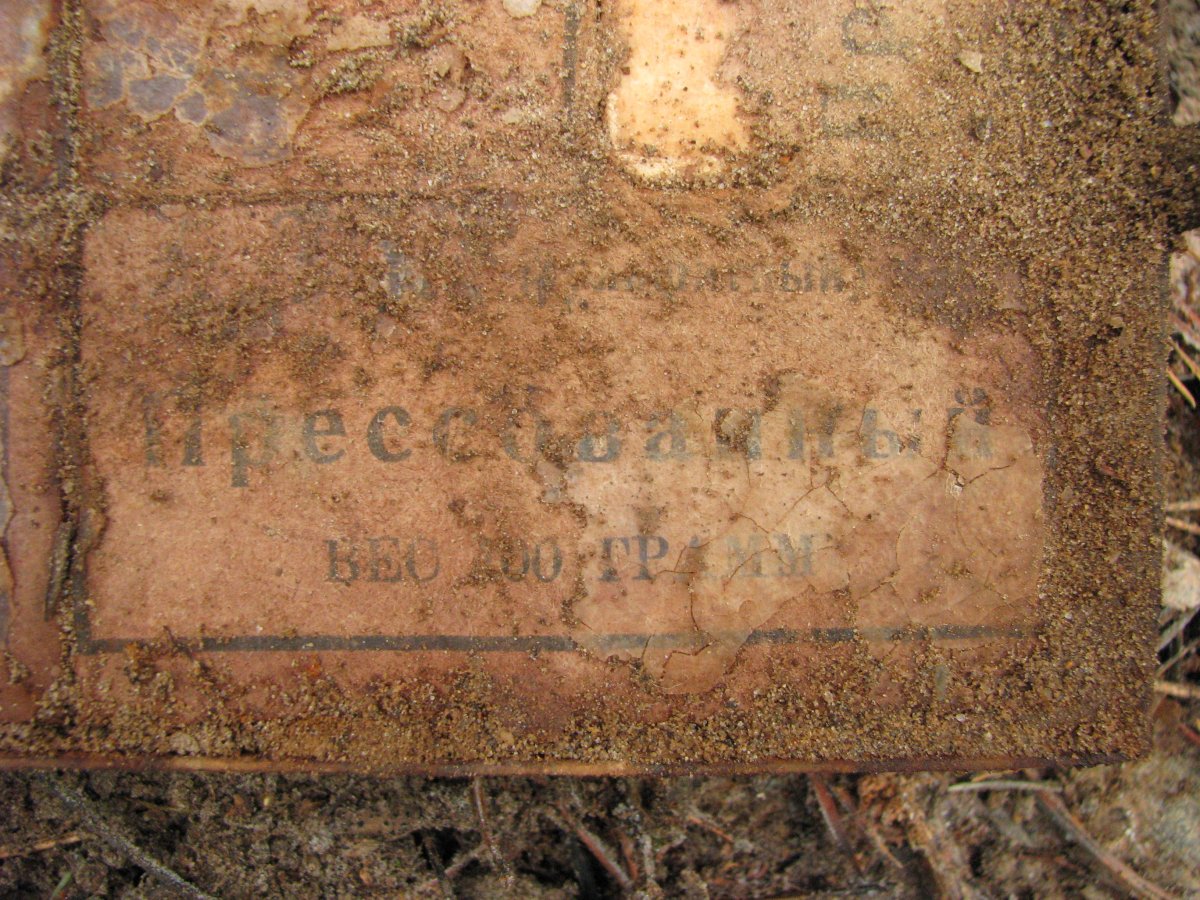

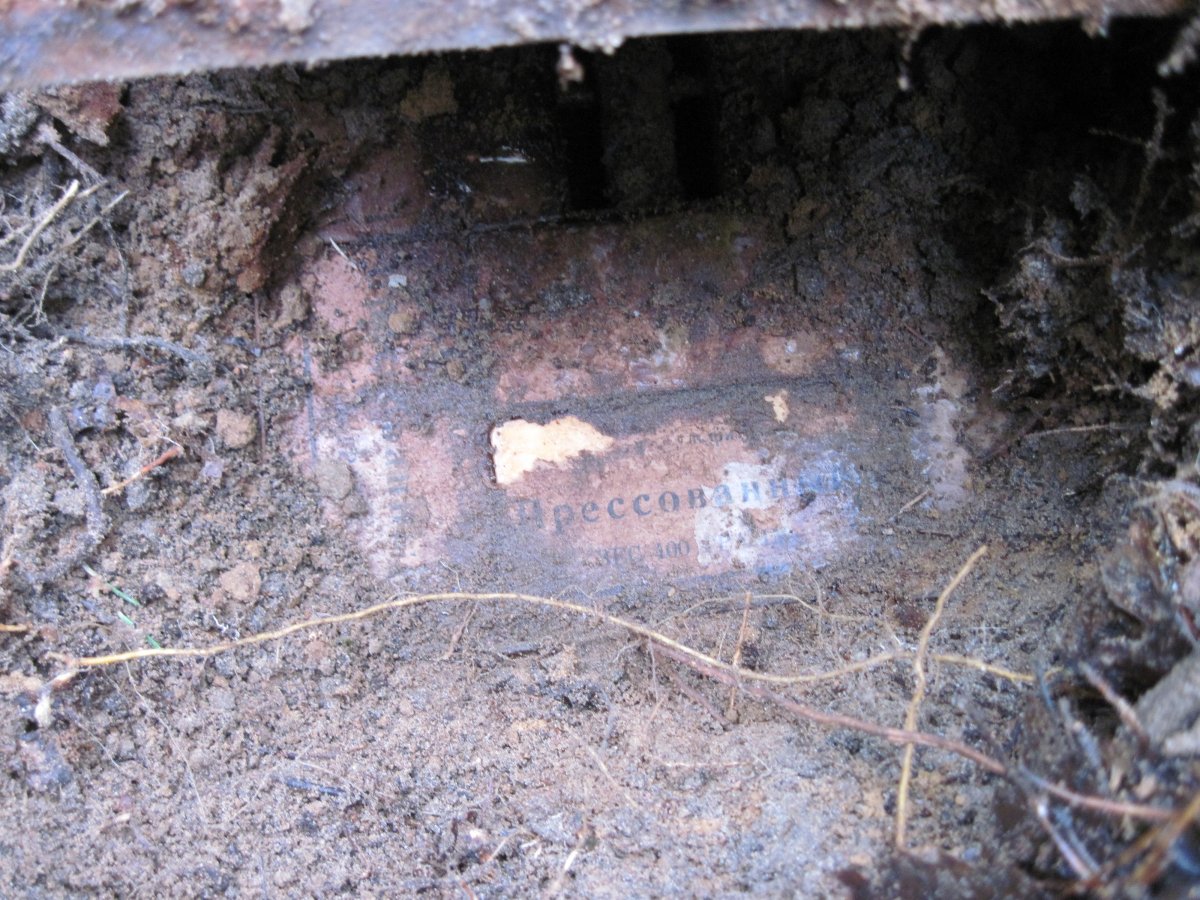

    Может пригодится. Фото моей находки. Размеров нет.


    Images:

    Tartar, Кіла2013, Дервиш та ще 1-му подобається це.
  14. Alexandr167

    Alexandr167 General-leutnant

    Рейтинг:
    3
    Відгуків:
    33
    Лоти
      на продажу:
    0
      продані:
    42
    Повідомлення:
    11.937
    Адреса:
    Украина
    Итого что получается: 6 шашек по 400 гр ( 2400 гр) и две шашки по 200 гр ( 400 гр).
    Всего 2800 гр. Как и пишет книга.

  15. Ivan.

    Ivan. Stabsfeldwebel

    Повідомлення:
    2.577
    Адреса:
    Україна
    Да, получается ТМ-35 с таким вот несколько странным корпусом. Выпускали разные заводы, и это не удивительно.

  16. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    1.732
    Адреса:
    Украина
    А по идеи,на заводах ведь должны были придерживаться утвержденных чертежей?Ведь за любое отступление от правил могли и растрелять .И не понятно само решение,зачем было "утапливать" место под взрыватель?

  17. Ivan.

    Ivan. Stabsfeldwebel

    Повідомлення:
    2.577
    Адреса:
    Україна
    Главное слово "по идеи" :)

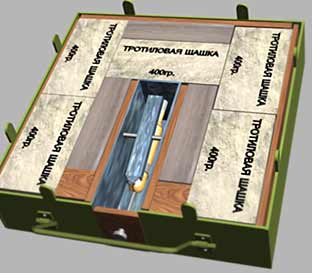

    За такое не расстрелировали, стращать всё же не надо. Но вот смысл такой переделки лично мне действительно не ясен. Я бы сказал, что вот то утапливание - это как у некоторых мин Т-4 (там у коробки взрывного механизма перед креплением к корпусу расположены деревянные брусочки). Но и мины Т-4 с друсочками не имели такую форму корпуса.
    Маркировка на крышке нам говорит о том, что это детище не ранее 1938-го года, но может быть и позже, при чём существенно. Мины ТМ-35М выпускались только в 1943-м году, при этом у всех известных на крышках маркировка не позже 1941-го года, то есть использовали задел по крышкам ещё для ТМ-35.


    Images:

    Ph@ntom та 1shion1 подобається це.
  18. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    1.732
    Адреса:
    Украина
    Может углубление сделано из-за того что в этой мине использовался какой то другой тип ВВ?И он по размеру отличался от тротиловых шашек,использовавшихся в стандартных тм-35.И для компактного помещения ВВ в корпусе пришлось изменить конструкцию мины...К стати в статье упоминалась некая мина тм-38,может это она и есть?(чисто теоретически) Цитата из статьи:
    "Неоднократно автору встречалось наименование мины ТМ-38, однако в первоисточниках такую мину обнаружить не удалось. Остается неясным, какую мину под индексом ТМ-38 имеют в виду авторы публикаций - то ли мину ТМ-35М, то ли их вводят в заблуждение вытесненные цифры на верхней крышке мины. Автору встречались изображения мин ТМ-35 с цифрами на крышке - 35, 38, 40, 41. Скорее всего, цифры обозначают год выпуска мины. Тем более, что букв ТМ не встречается, а обычно стоят буквы КШ, что по мнению автора скорее всего шифр завода изготовителя."

  19. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    1.732
    Адреса:
    Украина
    Alexandr167 подобається це.
  20. Чёрный Швед

    Чёрный Швед Правый Сектор

    Рейтинг:
    2
    Відгуків:
    7
    Лоти
      на продажу:
    0
      продані:
    10
    Повідомлення:
    3.483
    Адреса:
    Восточный Фронт
    вот теперь впринципе ясно для чего углубление - это попытка отцентрировать датчик цели, ну а чтоб рука влазила вот вам и углубление.
    я не могу назвать эту штуку 35й- это таки наверняка та мистическая 38я.

    minitarn3838, Ph@ntom, A10A та 2 іншим подобається це.
  21. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    1.732
    Адреса:
    Украина
  22. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    30
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    1.732
    Адреса:
    Украина

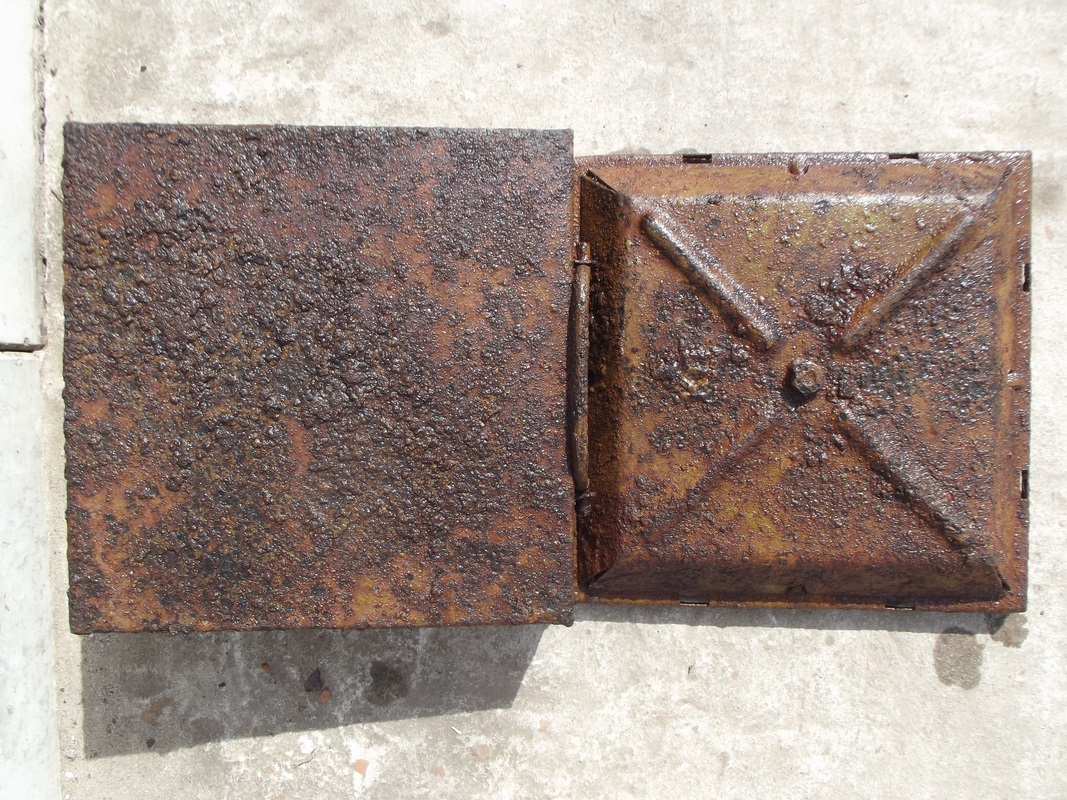

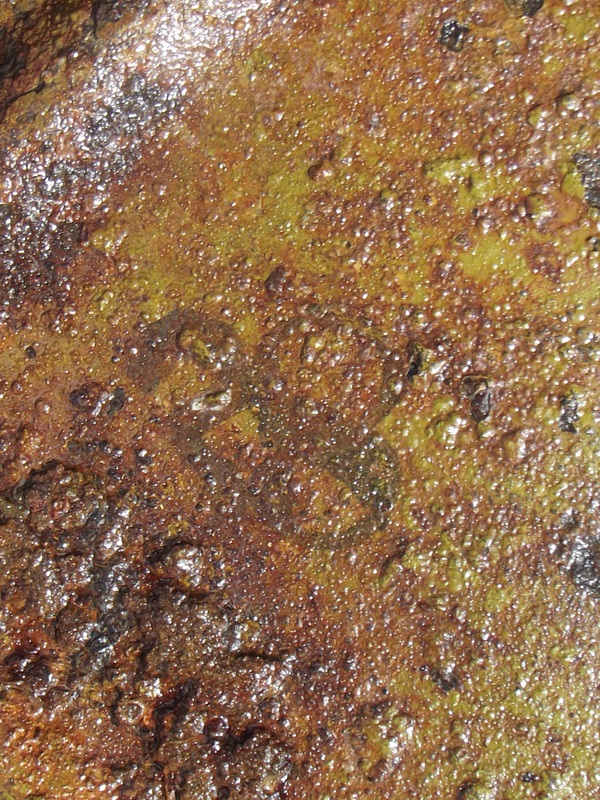

    Отмывая один макет,заметил что у него цифра 38 написана краской,а не сделана штампом как на других макетах..По ходу еще одна разновидность среди их.


    Images:

    DSCF4568 (Копировать).JPG
    DSCF4569 (Копировать).JPG
    DSCF4570 (Копировать).JPG
    DSCF4571 (Копировать).JPG
    A10A та Alexandr167 подобається це.
  23. Ivan.

    Ivan. Stabsfeldwebel

    Повідомлення:
    2.577
    Адреса:
    Україна
    Не разновидность, а вариант маркировки. Полно мин тех годов с чернильной маркировкой. Это норма.
