Карабін Mauser 98AZ

Длина ствола у него стандартная для карабинов немцев -23 3/4 дюйма, что около 600 мм. Но ствол у него другой конфигурации - нет переходов, как у 98-х. Он есть только один в месте посадки основания прицельной планки (сзади), а потом идёт на конус. Если фото найду - дам.

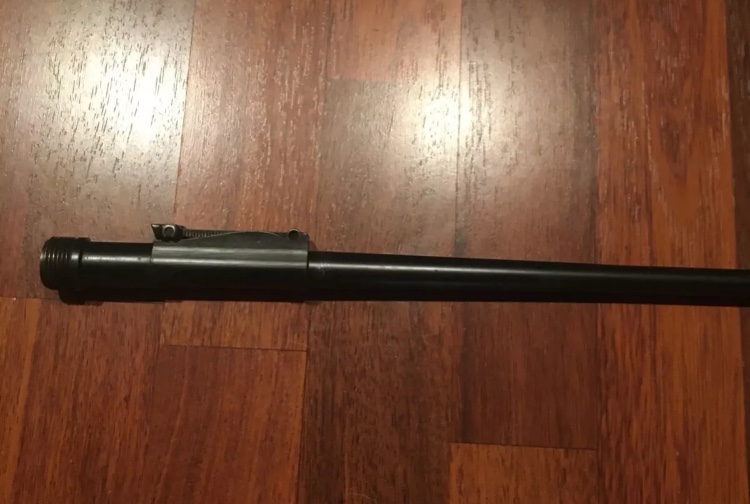

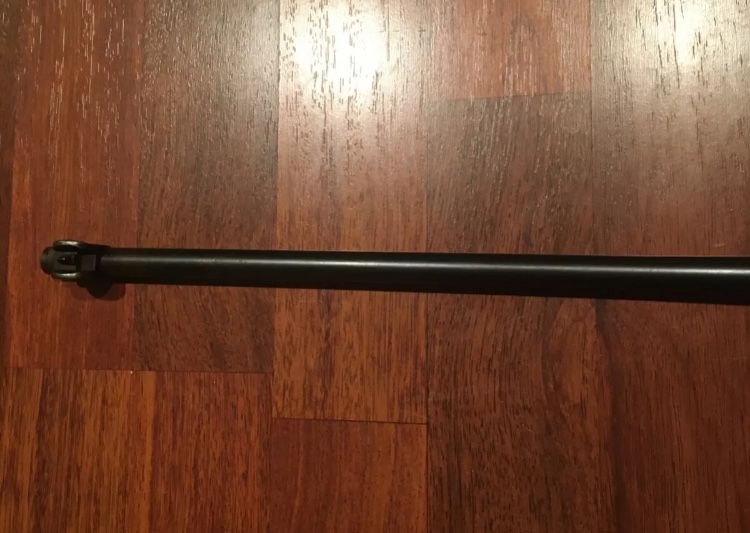

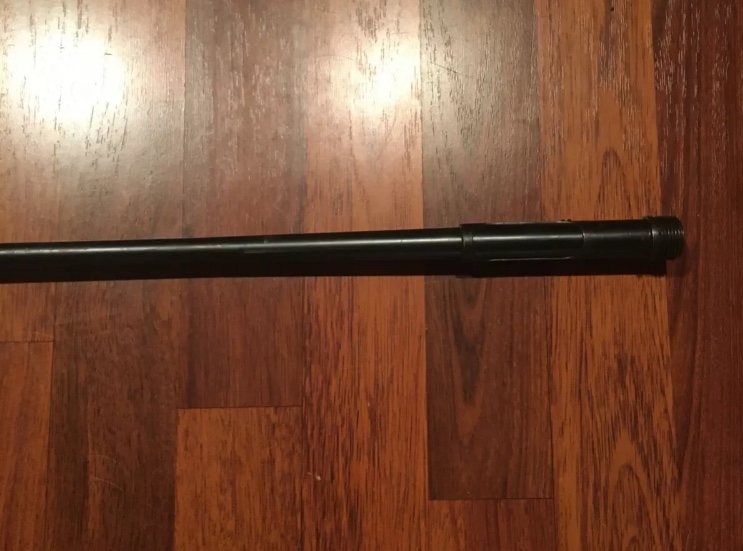

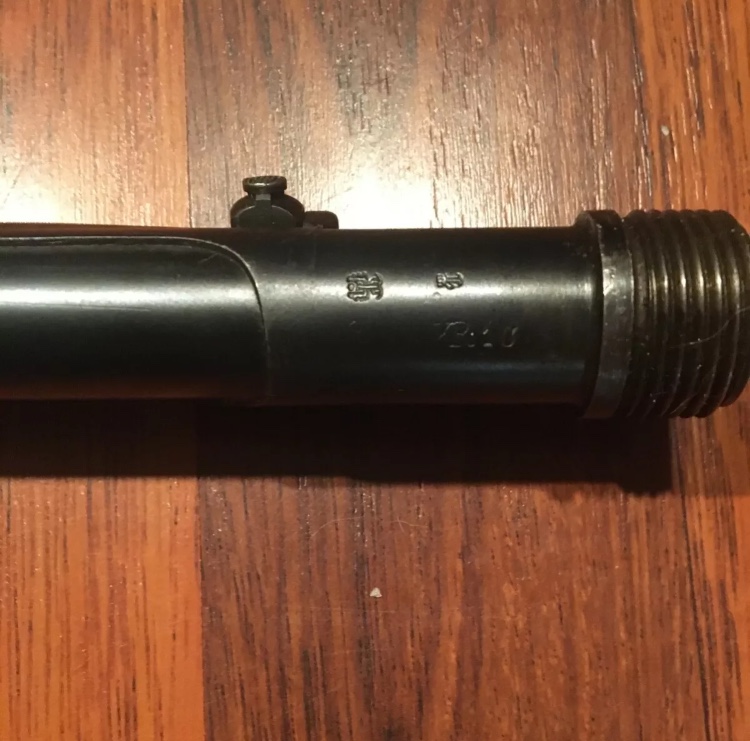

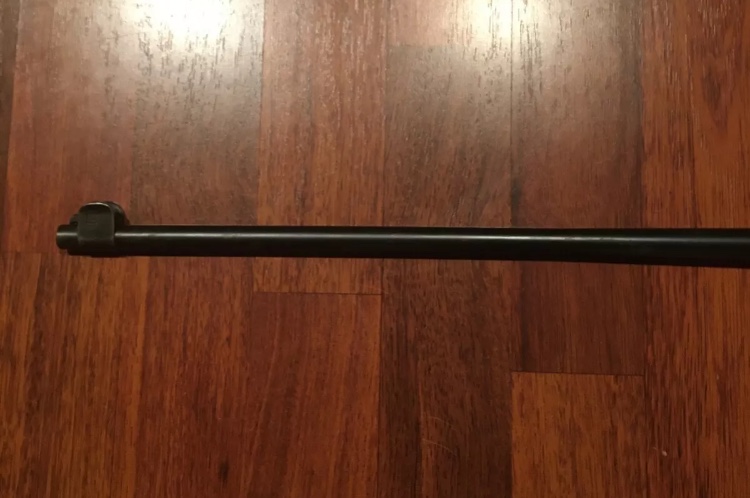

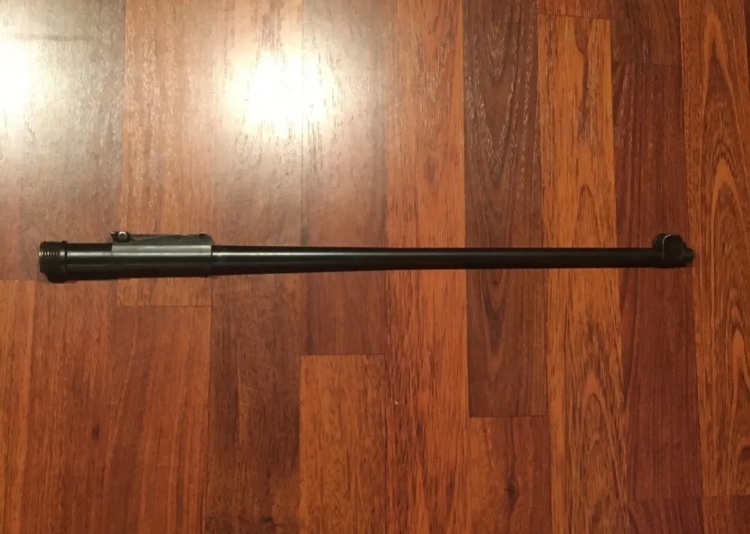

Так є ж моє фото на початку теми, там видно який ствол. Закину ще одне з тим, що в мене мається на даний час.



Сорри, начало темы был так давно, что уже и не упомнишь, что там было)



Підварив прицільну планку, бо вуха були відломані, а також разом і каверни.



Нашёл фото в сети. Правда - это поляк Kar 98 Polish, но разницы никакой, за исключением маркировок.



Вивів форму вух напилком, гравером і натфілями, зняв "соплі" зварки і шліфонув. Просвердлив отвори. Тепер проблема, як вибрати в середині вух лишній метал під посадочні місця прицільної планки.



Також зробив пружину прицільної планки зі сталі 65Г. Залишилось тільки вигнути під правильним кутом.



Так, металеву пластинку.



Так, а почему гравером внутри не получится убрать?

В принципе, можно попробовать на фрезерном станке тонкой фрезой.



Гравером насадки погано беруть, а тими, що беруть не підлізиш, завеликі. З фрезером зараз проблемно. Прийдеться гравером мучітись.



Может, стоит обратиться к тем, кто на форуме предлагает мелкие токарно-фрезерные работы?
Ведь там придётся довольно таки точно эти проточки делать.



Думаю сам справлюсь. Заштриховане те що треба сточити.



Я мав на увазі металеву пластинку, яка вставляється у затримку. Можете її окремо сфотографувати?



Так, а смысл ее фотографировать - они ж практически одинаковые на всём 98-ом семействе



Та не вплине це ніяк на роботу вашого девайсу

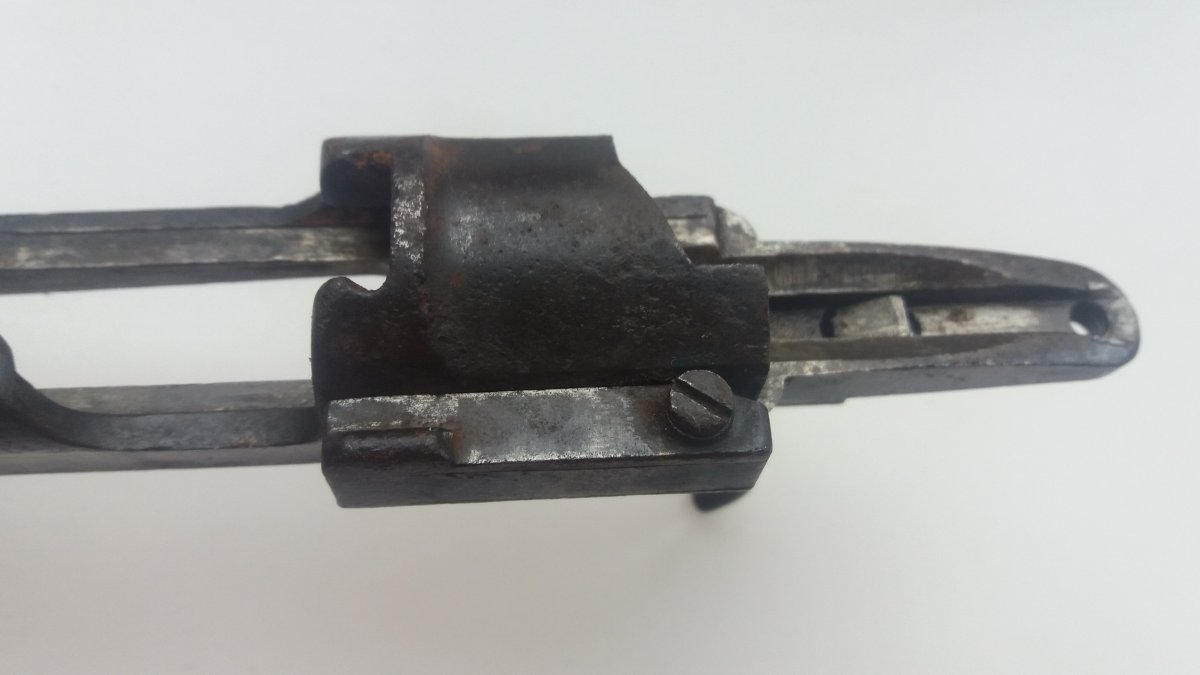

А от і ні. Ось камрад ГенадийВ зробив фото своїх. Справа в тому, що в мене затримка щільно не притискається до коробки, думаю справа у відсікачі, його формі. Вище у коментах вже обговорювали цю проблему. Мій як на фото знизу.



Пружина у всех практически одинаковая. И в различные собранные корпуса затворных задержек одинаково хорошо становятся зубья, как с круглым, так и с овальным отверстиями. И к ресиверам они тоже могут по разному прилегать. Задержек через руки прошло, ну минимум сотни две. И нет однозначного ответа, где и что должно стоять. Бывают прецеденты и довольно таки часто, такой как Ваш. Но надо помнить, что эти вещи изготавливались более ста лет назад. При том вручную, что предполагает при всей внешней одинаковости моделей их подгонку.



Ещё раз уточню. Посмотрев, какая пружина на данном образце, нет никакой гарантии, что она от него. Она просто хорошо стала на этот ресивер. На Ваш она может и не стать. И по этому поводу не нужно заморачиваться. Тем более пружину просто так никто не продаёт, максимум, что можно найти - корпус в сборе. Просто брать и подгонять ее.
С ув.



...у этого ресивера вполне может быть, что обе пружины - одно цЕлое...



...... и при снятии они запросто могут разлететься на части, которые воедино уже не соединить.

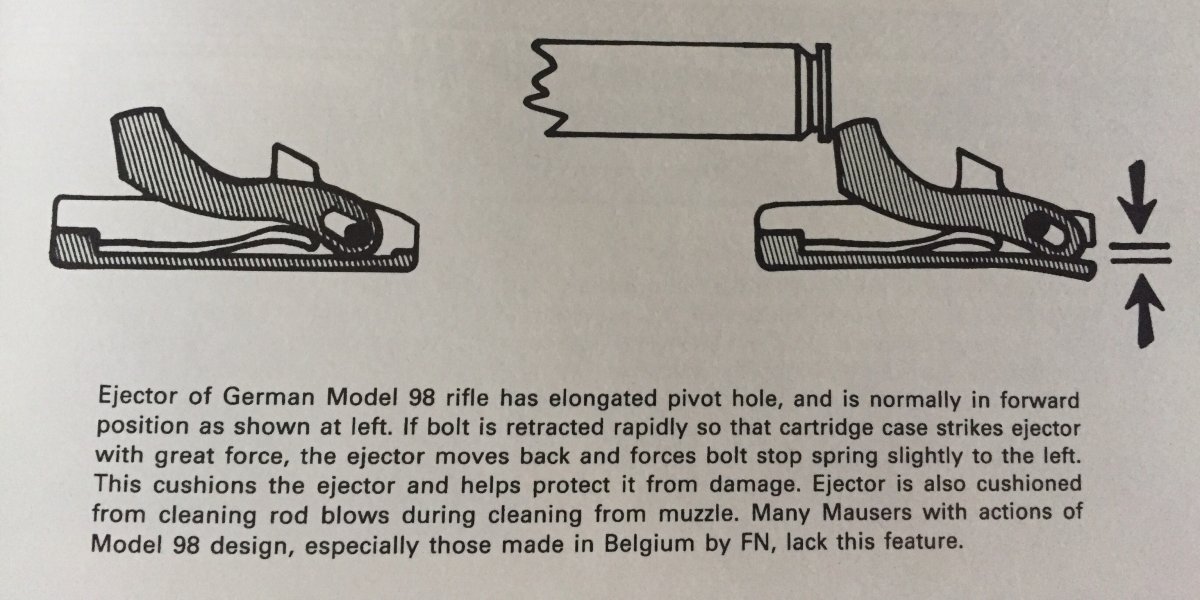

Объяснение, зачем был нужен овальный вырез.
