Карабін Mauser 98AZ

Сегодня как то так. Вывел левую сторону. Были надежды сохранить оригинальное клеймо, но видимо не судьба. То напильником его потру, то сваркой прикоснусь. Беда одним словом. Глядя на отражение находил "ямы" обводил, затем заваривал. После вывел плоскость болгаркой, на сколько смог ровно. Во время работы под рукой всё время лежал "дежурный" затвор, для проверки не повело ли раму и не проплавился ли металл внутрь. Исправил недочёт с тем углом около рукояти взведения. Немного поварил внутренние части. Больше всего бесит, что при такой погоде сварочная маска моментально запотевает. Ещё одна трудность на пути к финалу)



По ходу работы ориентировался на фотографии камрада ALEKS81 и на вторую раму этой же модели. Раму не повело и не проплавило от таких манипуляций, затвор функционирует нормально. Затвор пока гнутый, позже приобрету правильный к этой модели, пока нет в наличии прямого будет этот



Это пока что черновая обработка, есть риски и царапины от инструмента. Местами остались мелкие поры. Буду это исправлять во время финальной шлифовки. По объёму работы осталось примерно столько же. Правую сторону вывести, низ, хвостовик и внутри навести красоту ( везде где смогу подлезть)

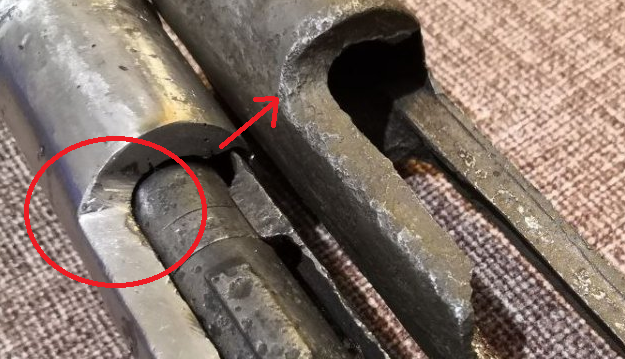

Вот в этом месте не мешало бы наварить и сгладить дремелем



Обязательно исправлю. Пока вывожу общие черты, завариваю все раковины. Постараюсь её оживить по максимуму. Прошу, если есть какие нибудь косяки или ошибки указывайте мне на них. Под впечатлением или от усталости могу что то упустить. С ув!



Вот определился с моделью, оказался маузер португальского заказа. НО! Тут как в простаквашино, его и тут и там показывают. В сети нашел Такую же винтовку с таким же номером как на моей, проблему описал более подробно в другой теме. Прошу знающих камрадов помочь найти истину. За ранее благодарю!
https://reibert.info/threads/k98-portugalskij-zakaz.1251743/



Потихоньку делается. Судя по объёмам половина пути позади. Силы сегодня покинули меня раньше намеченного плана робот. Не доварил хвостовик. Внутрянку оставил на потом, обварю как следует и схожу в мастерскую на фрезерном станке пройдусь, сниму аккуратно. Ремонт "козырька" оставил на десерт



Чисто для сравнения поставил на него его родной магазин. Он, само собой, будет заменён на другой. Раму не повело от такого количества сварки. Варю на малых токах, электроды 2мм, маленькими участками. Буквально за раз заварить пару раковин, сошлифовать, затем повторить...

Затвор ходит, взводится отлично. Само собой такой плавности хода как на складском не будет, но для своих лет и состояния нормально



Сегодня подправил немного хвостовик. Казалось бы, объёма работ - мизер, а времени ушло уйма



Металл не повело, по крайней мере я этого не заметил. Геометрия осталась в прошлых пределах. Затвор по прежнему ходит отлично, нигде не заедает



Сегодня попрощался с последней целой перчаткой в гараже. Использовал шарошку по металлу. Хорошо выручает в труднодоступных местах. Но всё ещё остались места , куда я немогу подлезть ни напильником, ни другим инструментом... Пока ещё ломаю голову над тем, как стачивать те закруглённые выемки по бокам от шептала



Добрый день, если у кого нибудь есть хороший ствол от этой модели, сделайте пожалуйста замеры диаметра ствола у дульного среза и за приливом. Завтра буду идти в мастерскую. Обварю окончание ствола и буду стачивать на токарном до нужного диаметра , не хочется снять больше необходимого.



Подправил место под отсечку. Теперь прижимается как положено.



Подварил раковины где смог подлезть. Внутри никакой красоты не пытался добиться, просто хотел убрать раковины, что бы затвор предательски не дребезжал при взведении. Хвостовик буду переваривать и профрезеровывать. Вручную желаемого результата добиться не получилось



Подскажите пожалуйста, какая резьба на винтах крепления маг.коробки? И встречаются ли такие метчики в "природе"?



На португальце был передний винт обломан, думал левым сверлом высверлить, но потерпел поражение. Не метрику перерезать не хочется, но если других вариантов не будет то придётся



В природе встречаются. Мне камрад pcool как-то даже озвучивал параметры. Запомнил тока шо резьба дюймовая..сколько ниток забыл. Он такой метчик за бугром заказывал. Имхо проще метрическую нарезать.



Да, если не получится , то будет метрическая. Но хочется что бы всё в оригинале было. Опытным путём выяснил, что резьба там 1/4 дюйма и вроде как 25 ниток на дюйм. завтра куплю дюймовый резьбомер и узнаю точно



На моєму чомусь метрична була. Довелось гвинти перерізати на метричну.



Просьба всё ещё актуальна. Сегодня обварю , завтра буду обтачивать



Пообваривал проблемные места, везде где смог бы подлезть



Внутрение поверхности обработал. Остались риски от фрезы, надо будет вышлифовывать. Хвостовик не успел сегодня обработать, пора было уходить. На днях вернусь, доделаю. Ствол, увы, не получится обработать. Ствол в шпиндель не пролазит, надо будет искать токаря с крупным станком и договариваться



Шото потерял я тему среди отслеживаемых)))

1. Винты магазинной коробки - резьбы дюймовые. Винты, как уже говорили - можете заказать у камрада PCOOL. У него же можете узнать и какая там резьба. Метчик - не проблема. Если здесь не найдете - на ЕБАЙ их миллион. Начиная от голимой одноразовой чайны, заканчивая профессиональным инструментом.

2. Нарисуйте ствол и укажите, какие конкретно Вам нужны размеры.
