Junkers Ju87G - истребитель танков

Тема в разделе "Авиастроение", создана пользователем Bernd_s, 3 фев 2009.

  1. Set Izengrimm

    Set Izengrimm Vardøger

    Сообщения:
    15.601
    Адрес:
    Чорний Вігвам
    Re: Ju-87 версии "G" - истребитель танков

    Это, должно быть, Ju-87B, судя по квадратному фонарю и радиатору.

    Не понял вашего вопроса. Вообще от других модификаций Ju-87?

  2. Интересные лоты

    Интересные лоты

    1. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      9500 грн.
    2. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      8500 грн.
    3. 800 грн.
    4. Предлагаю складной нож от компании U.S. Marines Knives (Elite Tactical). Модель Fortress (M-A1046BS)...
      560 грн.
    5. Болгарский стальной шлем обр.-1936. Оригинал.В родном окрасе,с подшлемником.
      900 грн.
    6. тяжёлый металл
      450 грн.
    7. 150 грн.
    8. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      5000 грн.
    9. Убакс Shirt Hot Weather Ubacs, Mtp, розмір L. Британія. Новий товар. UBACS - Under Body Armour Comb...
      250 грн.
    10. Часть ствола для холостой стрельбы МГ-34. Коп, слегка почистил
      40 грн.
  3. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.681
    Адрес:
    Россия
    Re: Ju-87 версии "G" - истребитель танков

    Это типа St.G.2 ? Берта, не сомневайтесь.))

    "Густавы" имели фонарь как у серии D и помимо "пушек в контейнерах" могли (не всегда конечно) отличаться отсутствием тормозных щитков.

  4. legko

    legko Hauptmann

    Сообщения:
    7.456
    Адрес:
    Lietuva
    Re: Ju-87 версии "G" - истребитель танков

    На фото вообще а ля "Ю-87" . "Копия" в масштабе ... ))

  5. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.681
    Адрес:
    Россия
    Re: Ju-87 версии "G" - истребитель танков

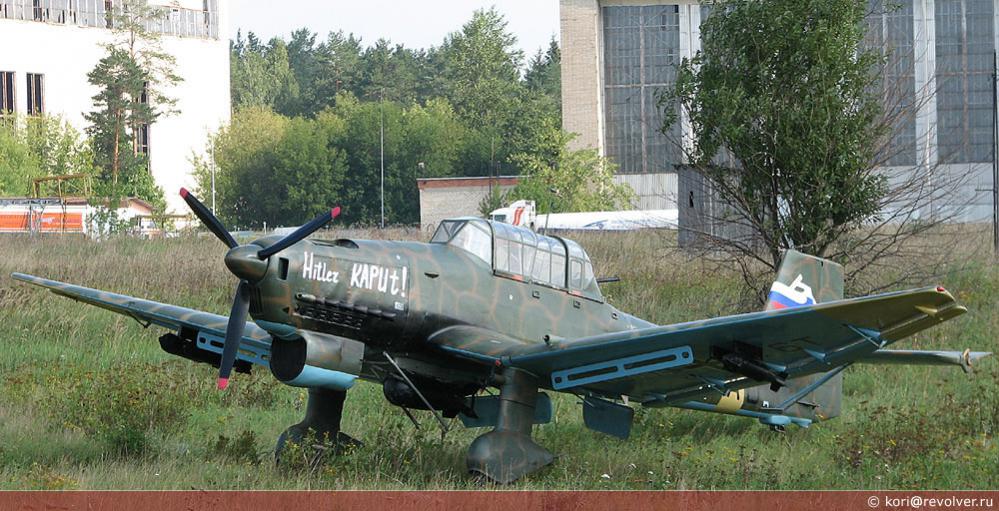

    По ходу это наш старый знакомый.:smile_9:


    Изображения:

  6. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.881
    Re: Ju-87 версии "G" - истребитель танков

    Так это новодел?

  7. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.681
    Адрес:
    Россия
    Re: Ju-87 версии "G" - истребитель танков

    При чём крайне убогого качества.:)

    1 человеку нравится это.
  8. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.881
    Re: Ju-87 версии "G" - истребитель танков

    А подробнее можно? Кто и где слепил?

  9. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.681
    Адрес:
    Россия
    Re: Ju-87 версии "G" - истребитель танков

    Ну об этом история умалчивает.:) Где-то больше фото было таких масштабных "моделей", но вот не помню где.

    1 человеку нравится это.
  10. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.881
    Re: Ju-87 версии "G" - истребитель танков

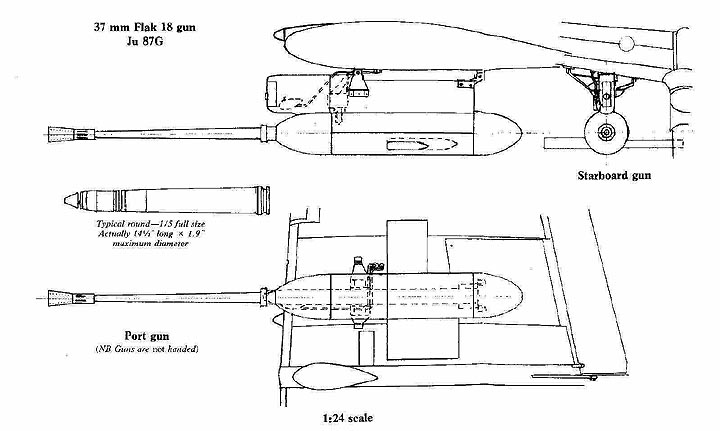

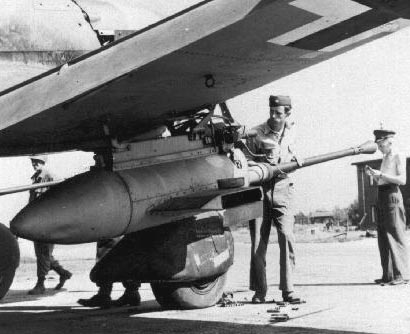

    Вот немножко по артиллерии машинки:


    Изображения:

  11. Летающая на метле

    Летающая на метле Stabsfeldwebel

    Сообщения:
    831
    Re: Ju-87 версии "G" - истребитель танков

    Восстановлено из кеша

    07.05.2011, 08:11
    Bazilio32

    По умолчанию Re: Ju-87 версии "G" - истребитель танков
    В феврале 1943 г. в Хортице в составе 4-го ВФ была сформирована специальная противотанковая группа "Weiss" под командованием оберст-лей-тенанта Вейсса, на вооружении которой стояли только Hs129B.
    В апреле-мае группа "Weiss" и "Panzerversuchskommando" приняли участие в боях на Кубани, где практически проверялись отработанные на полигоне тактические приемы борьбы с советскими танками и способы организации тесного взаимодействия с наземными войсками.
    По результатам "работы" противотанковых авиагрупп был сделан вывод, что при условии низкой эффективности одиночных бронированных "хеншелей" какой-либо реальный эффект на поле боя можно получить только в случае массированного применения этих штурмовиков на узких участках фронта на танкоопасных направления. Было решено создать специальную противотанковую авиагруппу FuPz на Hs129B. а в составе каждой эскадры пикировщиков - формировать отдельные противотанковые эскадрильи на Ju87G. При этом в FuPz включались все имеющиеся в наличие противотанковые эскадрильи из 1-й и 2-й эскадр непосредственной поддержки войск.
    Переоборудование серийных Ju87D-3 в вариант G-1 производилось в строевых частях и выполнялось таким образом, чтобы оставалась возможность вернуть машинам их первоначальный облик. На всех машинах тормозные щитки отсутствовали, но кронштейны их крепления оставались. Всего подобным образом было переделано около 100 машин.
    Кроме G-1, непосредственно на серийных авиазаводах в 1943-44 гг. выпускалась противотанковая модификация Ju87G-2, также с двумя пушками ВК 3.7. Базовой машиной для них послужил вариант Ju87D-5, поэтому Ju87G-2 отличался от модификации G-1 увеличенным размахом крыла. Тормозные щитки и кронштейны их крепления отсутствовали на всех машинах. Часть машин в варианте G-2 сохранила 20-мм крыльевые пушки MG151/20, на других - пушки снимались. Основным назначением пушек была пристрелка перед открытием огня из ВК 3.7. Всего было выпущено 208 самолетов этого типа.



    07.05.2011, 08:14
    Bazilio32

    По умолчанию Re: Ju-87 версии "G" - истребитель танков
    По поводу споров "мог подбить - не мог подбить":
    Анализ схемы бронирования советского среднего танка Т-34-76 и возможностей немецкой пушки ВК 3.7 показывает, что при углах планирования Hsl29B-2/R3 около 20° подкалиберный снаряд к пушке мог пробить 52 мм броню башни "тридцатьчетверки" только при стрельбе с дистанции не более 300 м, а бортовую 40-мм броню - 600 м. Однако время ведения эффективной стрельбы составляло 2,8 сек при стрельбе по башне и 7 сек при стрельбе в борт (минимально допустимая высота для маневра на выводе 25-20 м). То есть "эффективным" при поражении башни мог быть лишь один снаряд, а при поражении борта - максимум три снаряда...
    Поражение танка Т-34-85 было возможным только с пикирования под углом 10-20° в случае попадания снаряда в заднюю часть башни (толщина брони 52 мм) с дистанций до 400 м и в борт танка (толщина брони 45 мм) с дистанции до 500 м. Но площадь этих частей танка была небольшой.
    Отметим, что при оценке противотанковых возможностей люфтваффе необходимо учитывать весьма ограниченные возможности немецкой промышленности по производству подкалиберных снарядов всех типов (главным образом, из-за недостатка вольфрама и молибдена) и снабжению ими боевых авиагрупп. Легирующих материалов в Германии не хватало даже для изготовления танковой брони. Поэтому говорить о массовом производстве подкалиберных бронебойных авиационных снарядов и, соответственно, о массовом их боевом применении на поле боя, в сравнении с тем эффектом, который давали подкалиберные бронебойные снаряды больших калибров (орудия ПТО, противотанковых СУ, танков и САУ), видимо, все же не правомерно.
    Источник - АВИАЦИЯ И КОСМОНАВТИКА №1 2003 год

  12. Bazilio32

    Bazilio32 Hauptmann

    Сообщения:
    5.881
    Re: Ju-87 версии "G" - истребитель танков

    Пиропатроны на шасси Ю-87 стали ставить начиная с последних партий D-1. Причина - при посадке на грунтовой аэродром или неподготовленную площадку машина капотировала.
    Версия G-1 базировалась на версии D-3.
    G-2 базировалась на версии D-5 (длинное крыло), что значительно улучшило полетные характеристики. Позже эта версия стала оснащаться пламегасителем и использоваться в ночных полетах. Использовалась главным образом на Восточном фронте, но в небольших количествах использовалась также в Северной Африке весной 1943 года и на западном фронте в конце 1944 и весной 1945 года. Всего построено 208 экземпляров, из них 174 - на заводах Brema - Lemwerder.
    Версии G-1 и G-2 оснащались противотанковой пушкой Flak 18 Rheinmetall, называемой также Bord Kannone 3,7 cm. Это не было стандартной авиационной пушкой , а зенитным орудием, сконструированным еще в 1935 году. Для нее был построен аэродинамический обтекатель. Пушка снаряжалась магазином на 12 снарядов. Характеристики пушки: калибр 37 мм, масса 272 кг, полная длина 3626 мм, длина ствола 2112 мм, начальная скорость снаряда 795 - 860 м/с, скорострельность 140 выстр/мин, эффективная дальность 2000 м.
    Ju-87G помимо официального названия Gustaw носил также неофициальные: Kanonenvogel, Panzerknacker, Stuka mit der langen Stangen.
    Источник - W.Baczkowski - Samolot bombowy Junkers Ju-87D-H

  13. Sergey_A

    Sergey_A Stabsfeldwebel

    Сообщения:
    1.429
    Адрес:
    Russia, RnD
    Re: Ju-87 версии "G" - истребитель танков

    эти фото уже встречались в этой теме, но я размещу более полные версии так сказать и с комментариями ;)

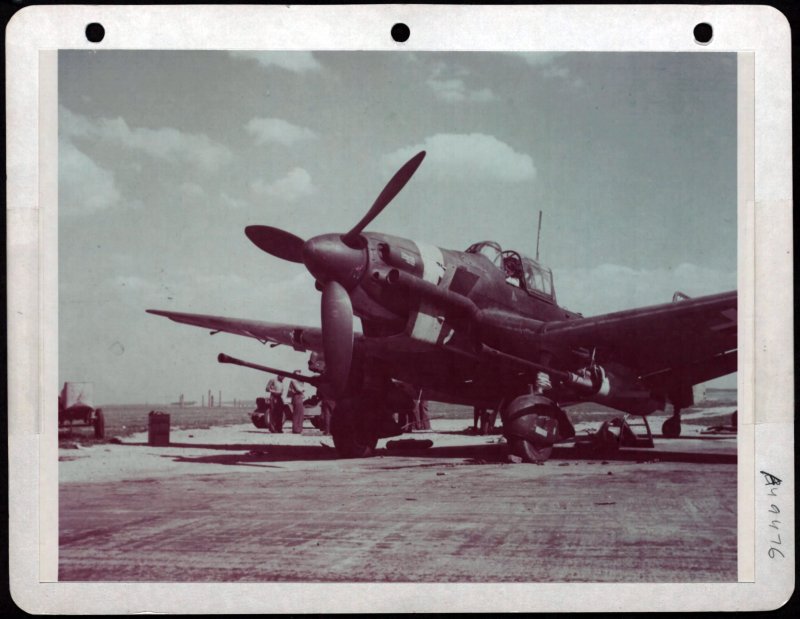

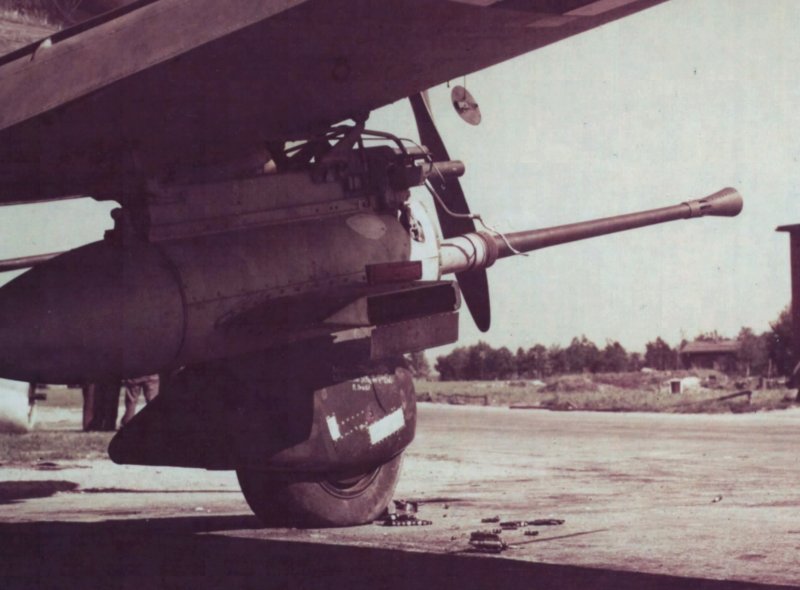

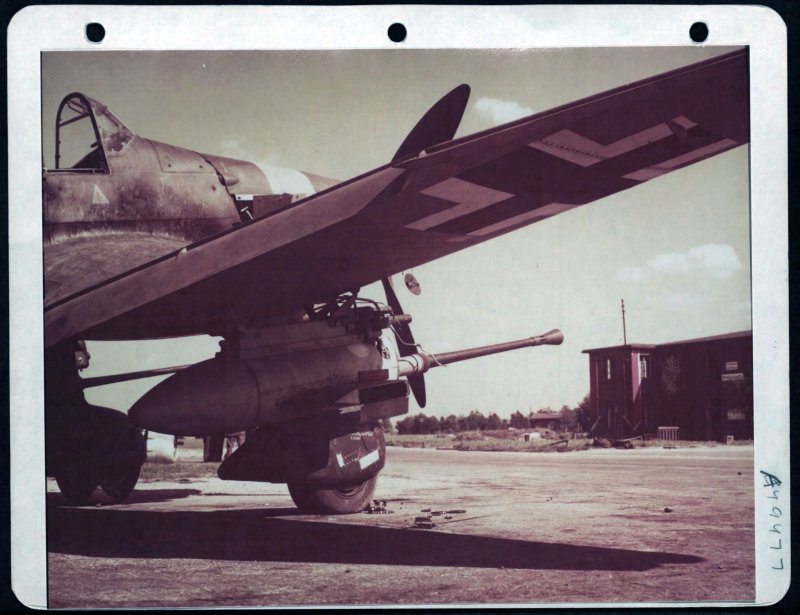

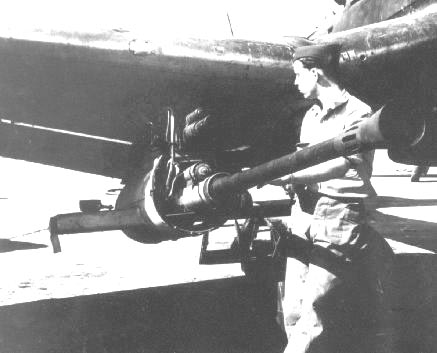

    Аэродром Плзень, Чехословакия, 1945 год


    Изображения:

  14. RudelHU

    RudelHU Schütze

    Сообщения:
    3
    Адрес:
    Москва
    Re: Ju-87 версии "G" - истребитель танков

    В Москве это убожество слепили.

  15. schizoid

    schizoid Schütze

    Сообщения:
    8
    Адрес:
    Киев,Украина
    Есть заводские документы Ju 87B-1 апрель 1939год 263страницы и Ju 87B-2
    июнь 1940год 383страницы.Ersatzteilliste точнее какой? Я посмотрю. Всё в формате PDF.

  16. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.596
    Адрес:
    Deutschland, Böblingen
    Ersatzteilliste для версии Ju87G-2 вроде по-русски написано и данный документ единственный в самолетной документации.

  17. schizoid

    schizoid Schütze

    Сообщения:
    8
    Адрес:
    Киев,Украина
    Что касается Ju 87G, есть Ju 87G-2 Flugzeug-Handbuch,teil 12A,Schubwaffenanlage mit zwei 3,7cm BK (oktober 1943).Интересует?

  18. +NOOR+

    +NOOR+ Leutnant

    Сообщения:
    3.099
    результат работы

    Старший офицер ГШ КА при 11 тк майор Пискунов.
    31.03.1943 г.

    ДОНЕСЕНИЕ:

    18 марта 1943 в 12.00 в районе Лепешино зенитной батареей 53 тбр сбит немецкий бомбардировщик Ю-87 ( марка требует уточнения). Экипаж взят в плен. Самолет одномоторный, берет бомбовый груз, имеет два пулемета и две противотанковые 37мм. пушки. Имеет назначение – борьба с танками.
    Пленный летчик Ганс Трехман показал : «Что этот самолет является новой маркой и сейчас проходит испытания, принадлежит 4-ой воздушной флотилии. Базируется на Брянском аэродроме, всего 18 самолетов. Из Германии прибыли 9.03.1943.4-ая воздушная флотилия подчинена министерству авиации Германии и имеет прямое назначение – отражение атаки танков».

    Во время наступления частей 11 ТК 17.03 и 18.03.43 в отражении нашей танковой атаки принимали участие бомбардировщики указанной марки. Всего участвовали 18 штук, бомбили и вели огонь из пулемета по пехоте. В результате контратаки немецких самолетов наши части понесли потери в танках и личного состава и вынуждены были отойти. При личном осмотре материальной части подвергнувшийся авиационной бомбежке, установил:

    59 Тбр. 293 тб.:

    Танк МК-2 № 66913 – ком. танка младший лейтенант Иванов – танк имеет 6 пробоин из 37мм пушки , установленной на самолете. Пробита бортовая бронь и центральная башня, толщиной 100мм. Снаряд разорвался, после возник пожар.

    Танк МК-3 № 67425- попала бомба на моторное отделение, пробила верхний люк, разрушила моторное отделение, танк сгорел.

    Танк МК-2 № 29964 имеет 4 пробоины из 37мм пушки, установленной на самолете - одна из них в центральной башне на сварке толщиной 110мм, снаряд разорвался в башне, возник пожар.
    53 Тбр 434 тб 2-ая рота:

    Танк КВ № 11362 – командир танка лейтенант Конлеев – во время боя на выс. 115,0 18.03.43 танк получил 3 пробоины по ходу справа – моторное отделение1, отделение управления – 2, пробоины из 37мм пушки, установленной на самолете.

    Установить точно, сколько танков выведено из строя от огня 37мм пушки самолетов, не удалось, по причине что часть танков осталась на поле боя, на территории, занятой противником. В беседе с командованием 293 тб – считает, что из потерянных 21 МК-2 от артогня – 10, от огня из самолета – 11. Самолет эвакуировали танком МК-2, дотянули до Ясной Поляны, после из оврага танк вытащить на смог, вскоре этот район был занят немцами, самолет остался не эвакуирован, пушки и оборудования сняты и сданы по назначению.

    ВЫВОД:

    1. Установленная пушка на самолете пробивает бронь крышу и бортовую на танках МК-2, МК-3, КВ.

    2. При наступлении необходимо иметь в б.п. наших войск зен.арт. для отражения самолетов.

    3. Самолет пикирующий, одномоторный, пикирует по 100 – 50м, в это время бомбит, ведет огонь из пушки и пулеметов, быстро выходит из пике. Наблюдались случаи, когда передний самолет бомбит и ведет огонь из пушки, то сзади идущий самолет пикирует в холостую, но включат сирену и создает впечатление – вой летящей бомбы.

    4. На самолете работают специалисты – на сбитом самолете летчик Ганс Трехман работает испытателем с 1926 года.
    Офицер Генштаба при 11ТК майор Пискунов
    31.03.1943




    12 августа 1943года. 200 Тбр, 1-я ТА

    12 танков Т-34 у высоты 184,5 район Высокополье были атакованы самолетам Ju-87G, которые за короткий срок вывели из строя 8 танков Т-34. Штаб 1-й ТА подчеркивал, что эффективность налетов немецких самолетов Ju-87G была "неоспорима".

  19. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.596
    Адрес:
    Deutschland, Böblingen
    Сейчас, скажут что всё это выдумки... дедывоевали и т.д., я в своё время достаточно подробно объяснял контингенту "специалистов" про эффективность пушек BK 3,7 и самолетов Ju87G, Hs129...

  20. Bomboved

    Bomboved Gefreiter

    Сообщения:
    87
    Адрес:
    Россия
    Коллеги, а разве на противотанковых версиях Ju.87G оставались бомбодержатели?

  21. +NOOR+

    +NOOR+ Leutnant

    Сообщения:
    3.099
    мне кажется это просто ошиблись тогда в докладе

    хотя вполне было буднично, что атаку производили Ju-87D с бомбами и Ju-87G с пушками одновременно

  22. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.596
    Адрес:
    Deutschland, Böblingen
    Вопрос интересный. В марте 1943г., 1-й испытательный штаффель для борьбы с танками имел на вооружении Ju87G-1 и Ju88A-4.
    ...
    Как мы помним, что G-1 это немного модифицированный D-3... причем переделки в основном полевые. Думаю, что скорее всего при испытаниях в полевых условиях, проверялась различная тактика применения данных машин, часть машин была с бомбодержателями без пушек (D-3), а основная часть с BK3,7 (G-1). Просто с трудом вериться, что в отчете 88-й могли перепутать с 87-м, всё таки обе машины на фронте были далеко не в новинку.

  23. Set Izengrimm

    Set Izengrimm Vardøger

    Сообщения:
    15.601
    Адрес:
    Чорний Вігвам
    Да, конкретно по D-3(G-1) с пушками - в борьбе за ЛТХ снимали и бомбодержатели, пулемёты (иногда оставляли один пристрелочный), воздушные тормоза, колёсные обтекатели и даже часть бронирования (инф. Manfred Griehl). Крыло ведь у него было маловато по площади для таких массивных подвесов. И если было нужно - снимали пушки и ставили весь стандарт обратно.

  24. legko

    legko Hauptmann

    Сообщения:
    7.456
    Адрес:
    Lietuva

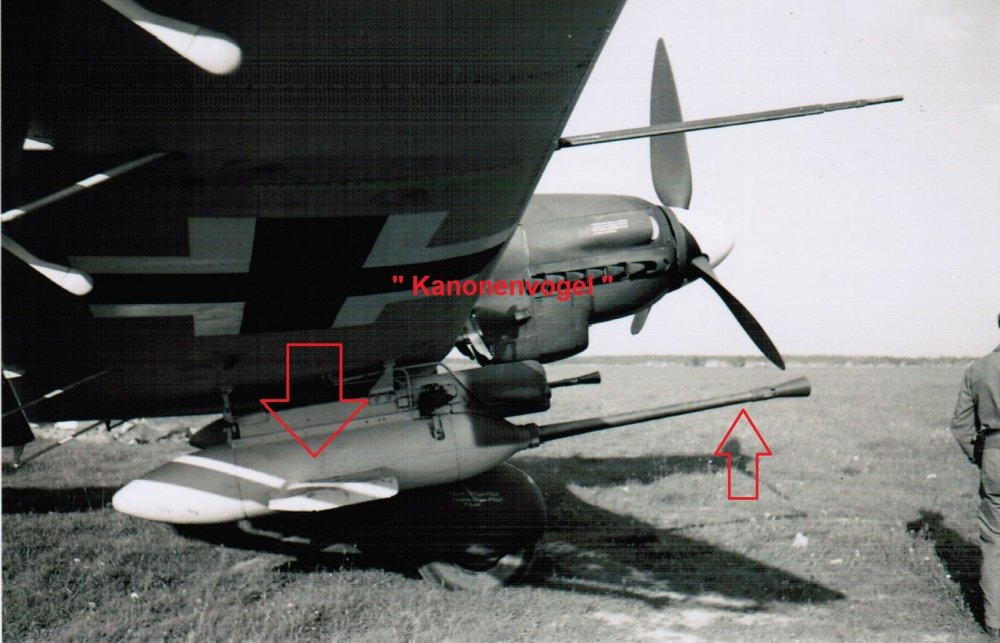

    Ju87G, 10.( Pz )/Schlachtgeschwader 3, Russland 1944


    Изображения:

    Ju 87 G.JPG
  25. legko

    legko Hauptmann

    Сообщения:
    7.456
    Адрес:
    Lietuva

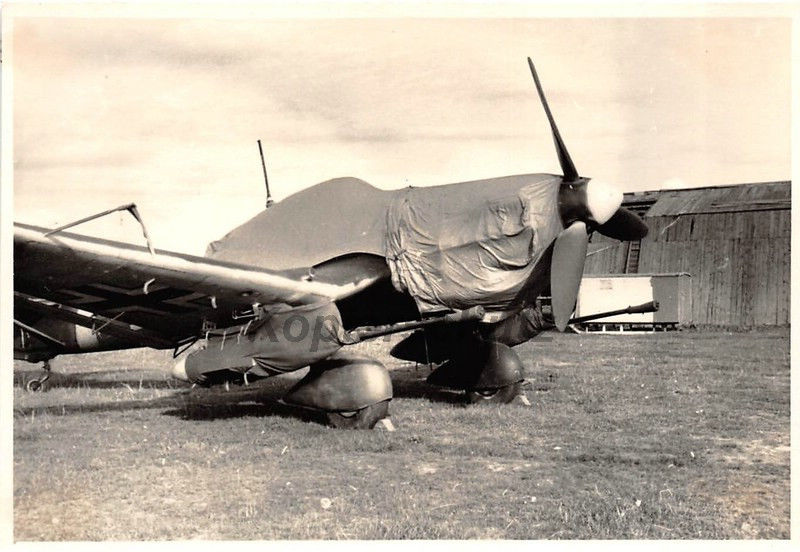

    Stuka Ju87G Panzerjäger Flak 43 Flugplatz Brjansk Russland Ostfront


    Изображения:

    Ju 87 G.JPG
    Ju 87 G 2.JPG
  26. legko

    legko Hauptmann

    Сообщения:
    7.456
    Адрес:
    Lietuva

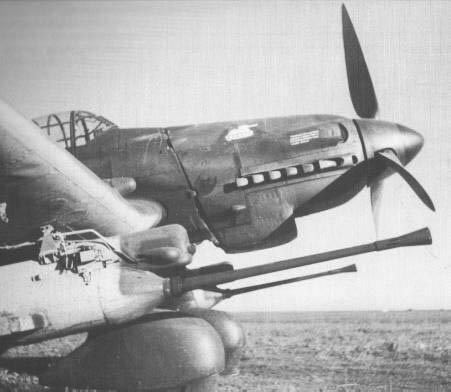

    Ju87G Stuka Dive Bomber on the Eastern Front.


    Изображения:
