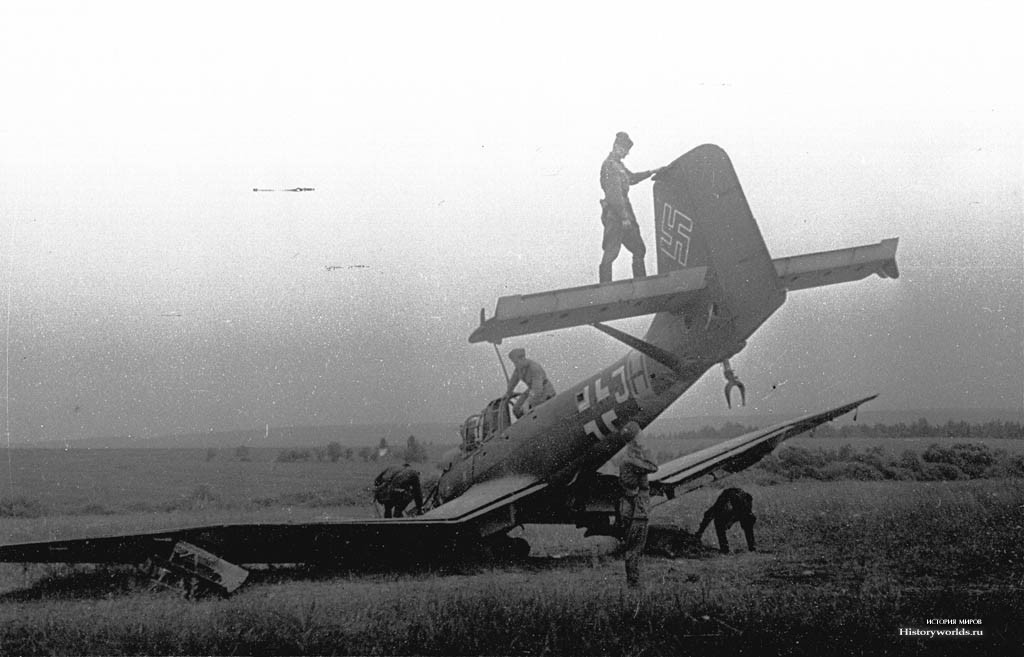

Junkers Ju87A, Ju87B, Ju87R, Ju87D "Stuka"

Re: Junkers Ju-87 "Stuka" в действии

Да надо думать одна.



Re: Junkers Ju-87 "Stuka" в действии

Кстати вот в соседней теме упомянули про Штуки с лыжами - у кого-нибудь есть фото с испытаний, если таковые были?



Re: Junkers Ju-87 "Stuka" в действии

Созванивался с товарищем, говорит что были "Штуки" с лыжами, Ju-87-1/U4 вроде. Но он не знает применялись ли они массово, или были просто как опытные машины.



Re: Junkers Ju-87 "Stuka" в действии

Да скорее как опытные. Там опытно чего только не цепляли.) На тех же Fw-190 и лыжи были испытывали и даже катапультируемое кресло.



Re: Junkers Ju-87 "Stuka" в действии

Здравствуйте, вы хотели фото Junkers Ju-87 "Stuka" на лыжах, я могу посоветовать сайт где вы найдёте фото и рисунок Junkers Ju-87 "Stuka". Зайдите на сайт wunderwaffe.narod.ru , откройте периодическую печать ,там будет раздел Война в воздухе. Там найдёте журналы о Junkers Ju-87 "Stuka". Фото в первой части, рисунок во второй.



Re: Junkers Ju-87 "Stuka" в действии

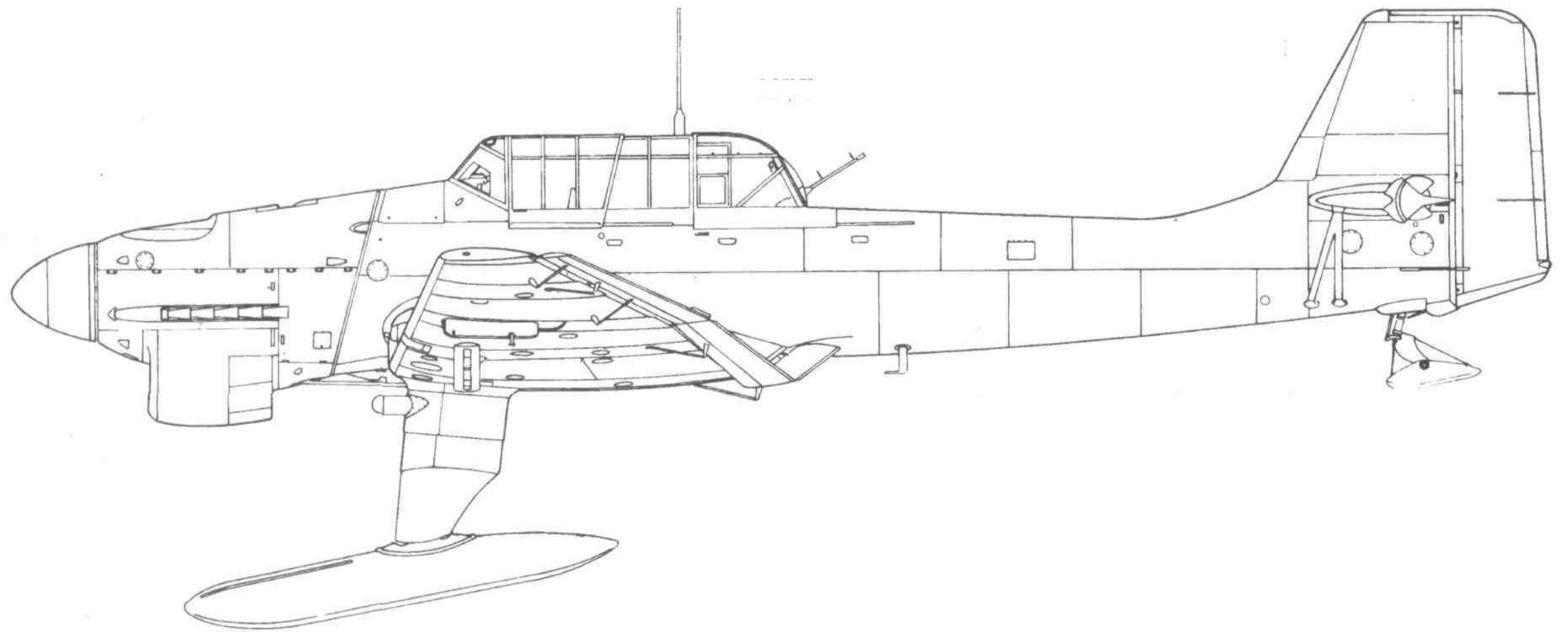

Junkers Ju-87 "Stuka" на лыжах
[/ATTACH]



Re: Junkers Ju-87 "Stuka" в действии

Извините, может не по теме . В документальных фильмах когда показывают атаки Ju.87,при сбросе бомб они издают громкий звук с пронзительными тонами .
Вот одна из таких бомб.


В целях усиления психологического эффекта сирен на бомбах монтировались специальные свистки. При падении бомбы рассекаемый воздух вызывал характерный свист.



Re: Junkers Ju-87 "Stuka" в действии

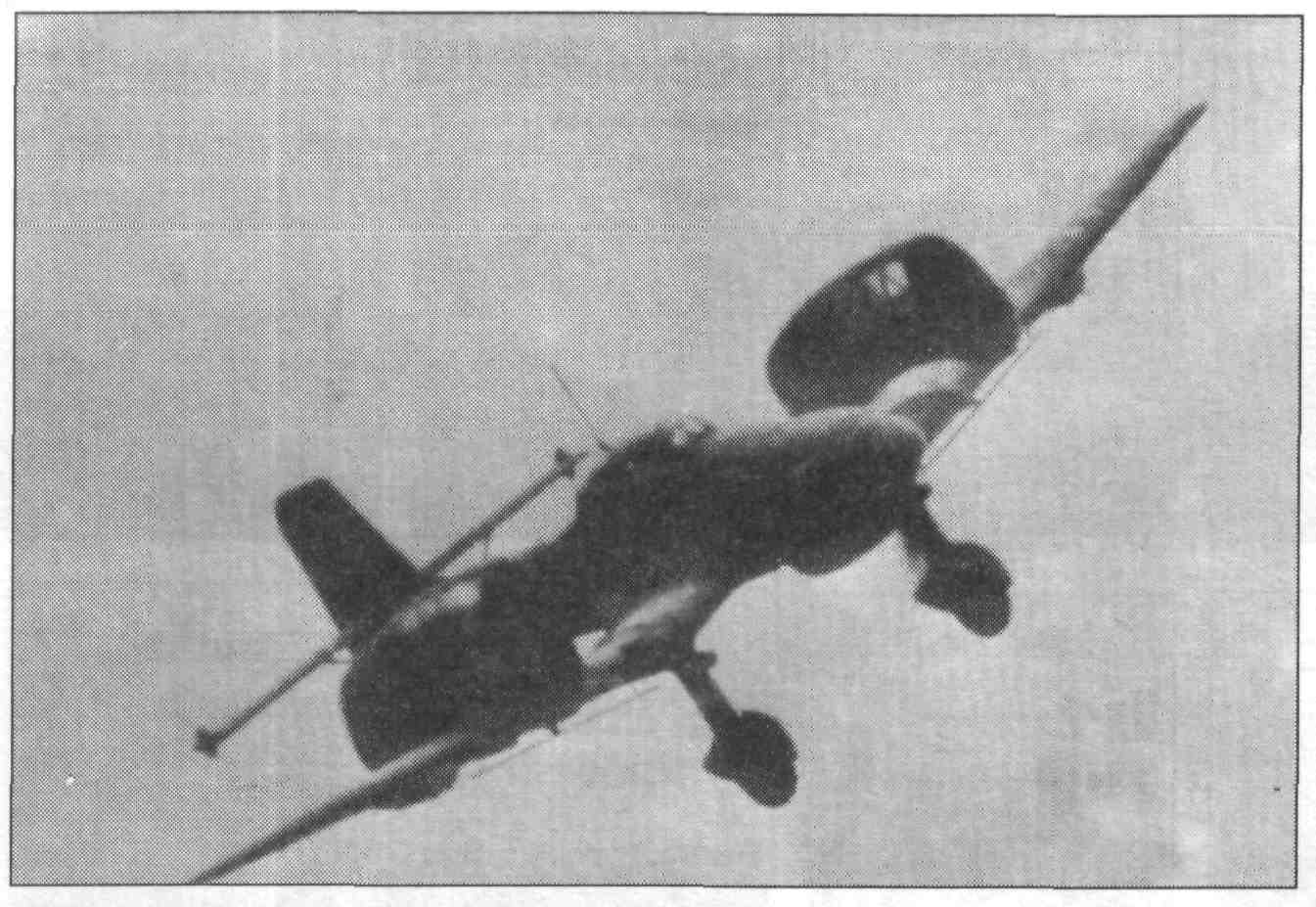

А вот например Штука с девайсом на 8 парашютистов



Re: Junkers Ju-87 "Stuka" в действии

Что где - в названии фото.



Re: Junkers Ju-87 "Stuka" в действии

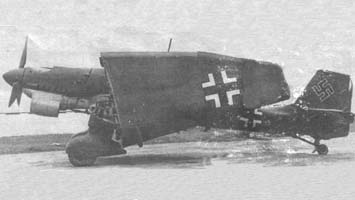

Ju-87с. палубник



Re: Junkers Ju-87 "Stuka" в действии

а кто знает устройство сирен Штуки? ("труб иерихона")



Re: Junkers Ju-87 "Stuka" в действии

это такая решетка))) которая называется- воздушный тормоз)))) простыми словами- приспособа для пикирования)



Re: Junkers Ju-87 "Stuka" в действии

"Приспособа для пикирования" - это "приспособа для пикирования" и не более того (а точнее, аэродинамический тормоз - не "для пикирования", а для уменьшения скорости пикирования). Никаких звуков она не производит (сверх обычных аэродинамических) и производить не должна. На Пе-2, SBD, Ju-88 и многих других самолётах были тормозные решётки.

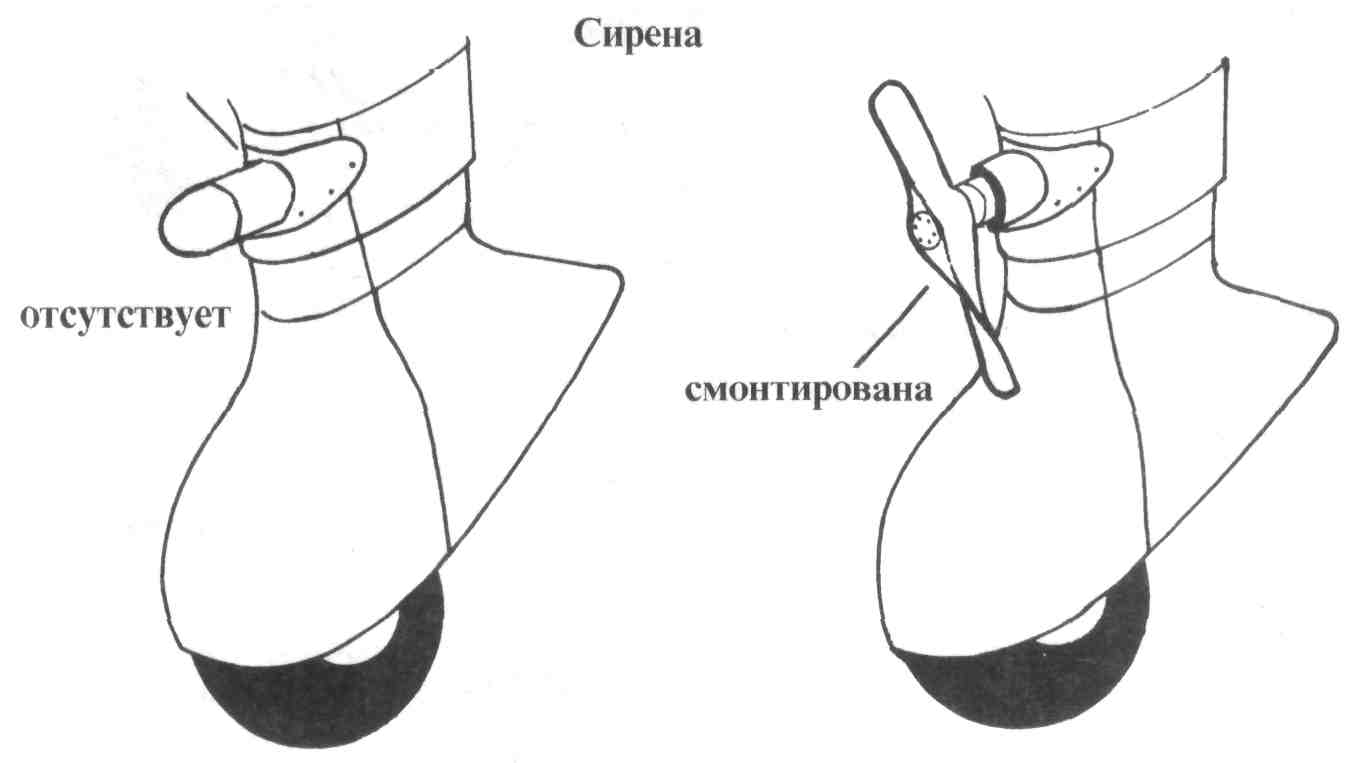

Речь идёт о сиренах (их начали ставить на Берту-1, на Берте-2 их стало две, затем одна, затем, если мне не изменяет память, после Доры-5 их вообще сняли). Устанавливались в верхней части главных стоек шасси. Приводились в действие от маленького пропеллера под действием набегающего потока воздуха.

Думаю, что принцип звукоизвлечения был тот же самый, что и в остальных сиренах. Но где-то можно найти и схему, наверное.

См. рисунок.



Re: Junkers Ju-87 "Stuka" в действии

Еже ли б они действительно так взлетали, то у меня сомнения, что те два гражданина на фото стояли бы у них на пути, да ещё в таких позах.



Re: Junkers Ju-87 "Stuka" в действии

Что это ?



Re: Junkers Ju-87 "Stuka" в действии

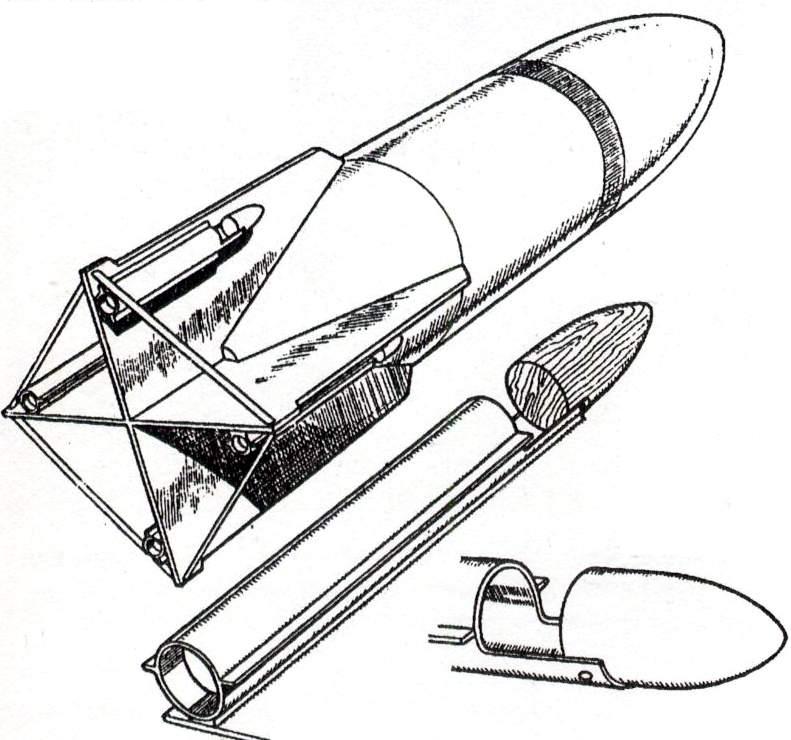

Оборудованные парашютами Контейнеры для перевозки людей. По два в каждом. Испытывались в Штутгарте в 1942г. на Д-3. В серию не пошел из-за проблем с отделением контейнера от крыла в воздухе. Предполагалось использовать для доставки диверсантов.

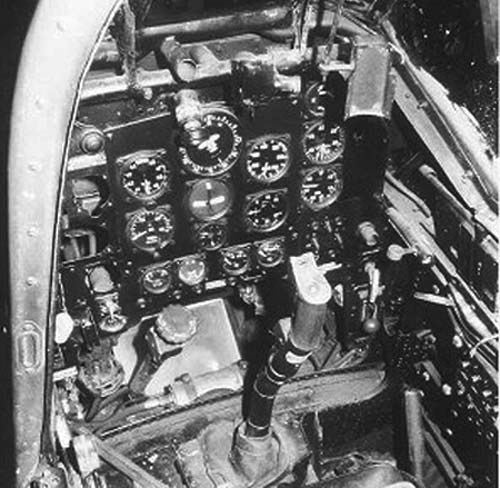

Следует отметить довольно приличный по тем временам указатель курсовой системы (компаса).

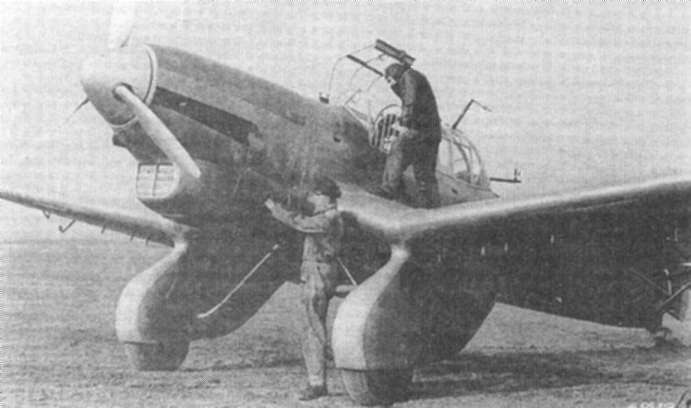

Для уменьшения высоты стоек шасси.



Re: Junkers Ju-87 "Stuka" в действии

Читайте внимательно, этот вопрос уже обсуждался.
...
from fokker20
Пилот из кабины должен был видеть цель, а не плоскость крыла,за одно уменьшается высота и вес стоек шасси.И опять же при коротких стойках большой диаметр винта и расстояние между землей и законцовкой лопасти винта.

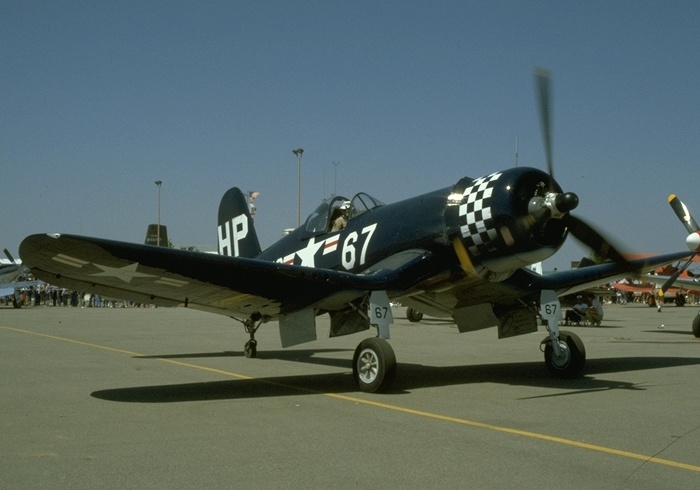

Обзор здесь не при чём, именно уменьшение стоек шасси. Кстати, к подобному способу прибегали и американцы.



Re: Junkers Ju-87 "Stuka" в действии

... и увеличение длины (площади ) крыла . При этом размах не увеличивается .



Вы хотели сказать площадь. Увы, для взлёта, посадки это эффекта не даёт. Вот вираж можно в горизонте круче держать, это да.

К вопросу, о изменении аэродинамических свойств бомб. Вот такое вольное обращение с боеприпасом как раз и способствует его "индивидуальности".



Re: Junkers Ju-87 "Stuka" в действии

Ну начнем с того, что основным и главным в конфигурации "обратная чайка" было то, что она обеспечивала высокую прочность конструкции последнего (что для пикировщика немаловажно), а уже потом сокращение высоты основных опор шасси, хороший обзор и в конце концов "мода" того периода.
...
Владимир научитесь вкладывать фото нормально. Если не знаете объясню.



Re: Junkers Ju-87 "Stuka" в действии

Увеличению прочности крыла это не способствует, скорее наоборот, ведь длина крыла возрастает, при неизменном размахе, не увеличивается эффективная площадь крала, то есть, подъёмная сила остаётся прежней, а вот Сх возрастает, кроме того, утяжеляется конструкция крыла, усложняется технология его изготовления.
Но как уже говорилось, выигрыш в длине, а значит массе шасси, снижается влияние экранного эффекта при посадке, упрощается подвеска бомб на подфюзеляжный держатель.
Авиация, это компромиссы.



Re: Junkers Ju-87 "Stuka" в действии

Давайте заканьчивать эти сказки?
...
Уже надоело вам тут все обьяснять...
Речь идёт о Ju-87 и его конструкции, а не остальном прекрасном.
...
Это пикировщик, ему длинные крылья ненужны. А вот увиличение прочность и устойчивость жизнено необходимую при бомбометании и выходе из пикирования, т.к. возникающая нагрузка (до 5G) попросту бы отрывала крылья. Почитайте историю создания машины и вы все поймете.



Re: Junkers Ju-87 "Stuka" в действии

http://www.airwar.ru/enc/bww2/ju87b.html

От себя добавлю, что повышению прочности крыла способствовала трапециевидная форма и следовательно увеличение его абсолютной толщины в районе центроплана.
Кстати, обратная чайка применялась ми в СССР, на Ер-2.
