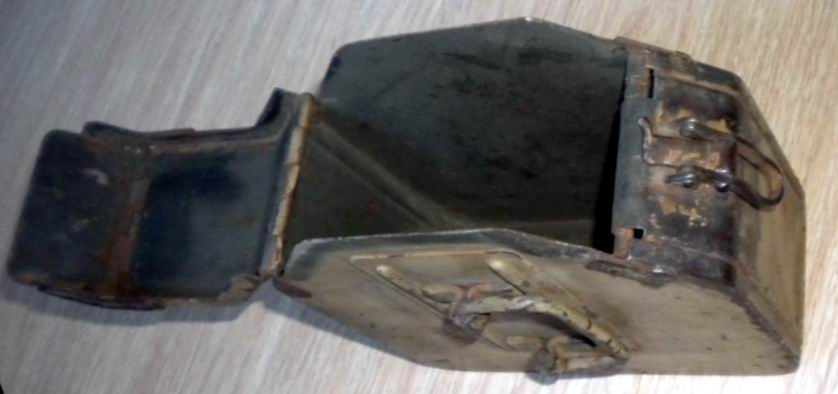

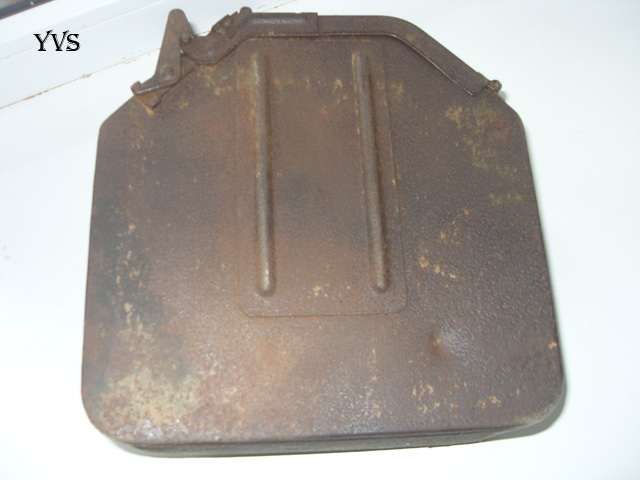

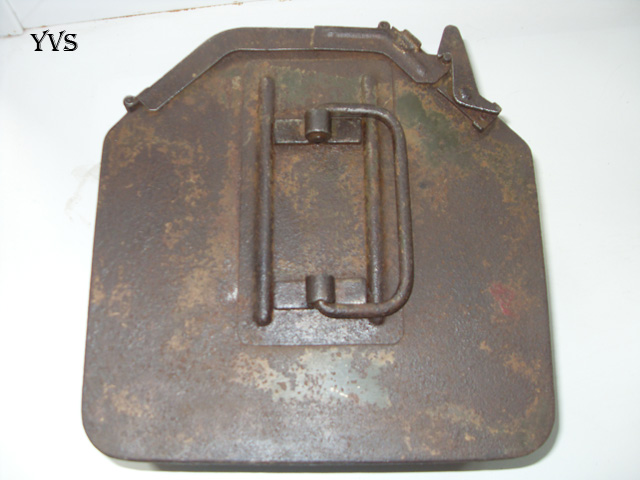

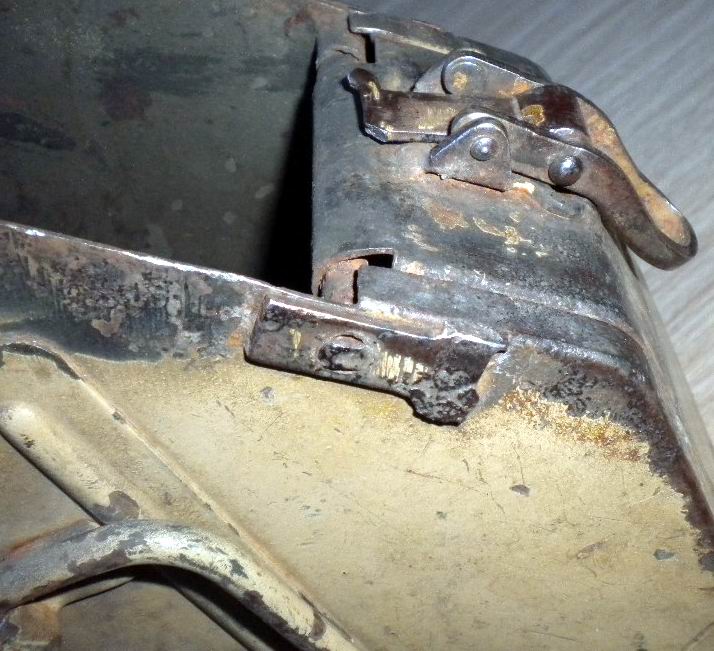

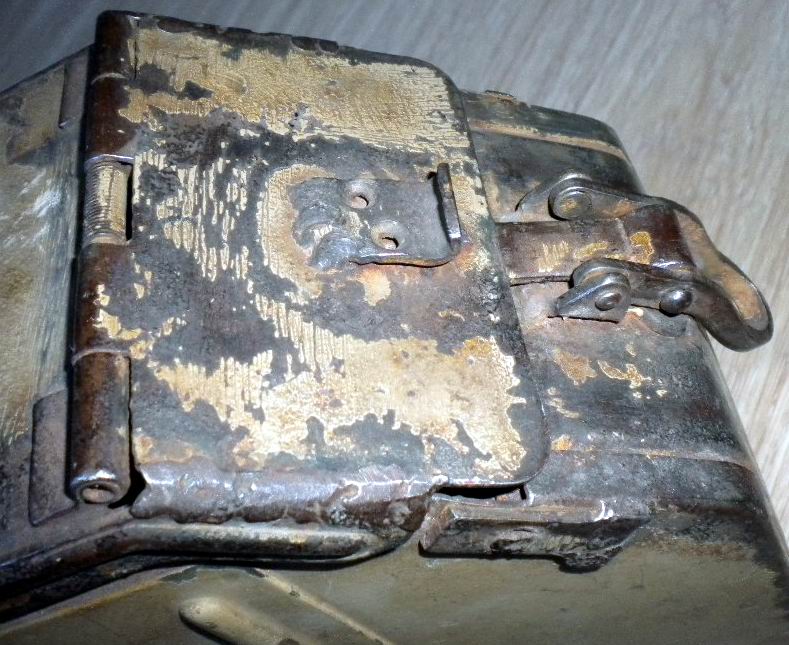

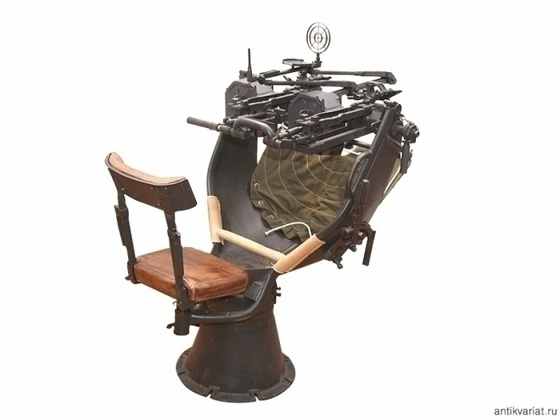

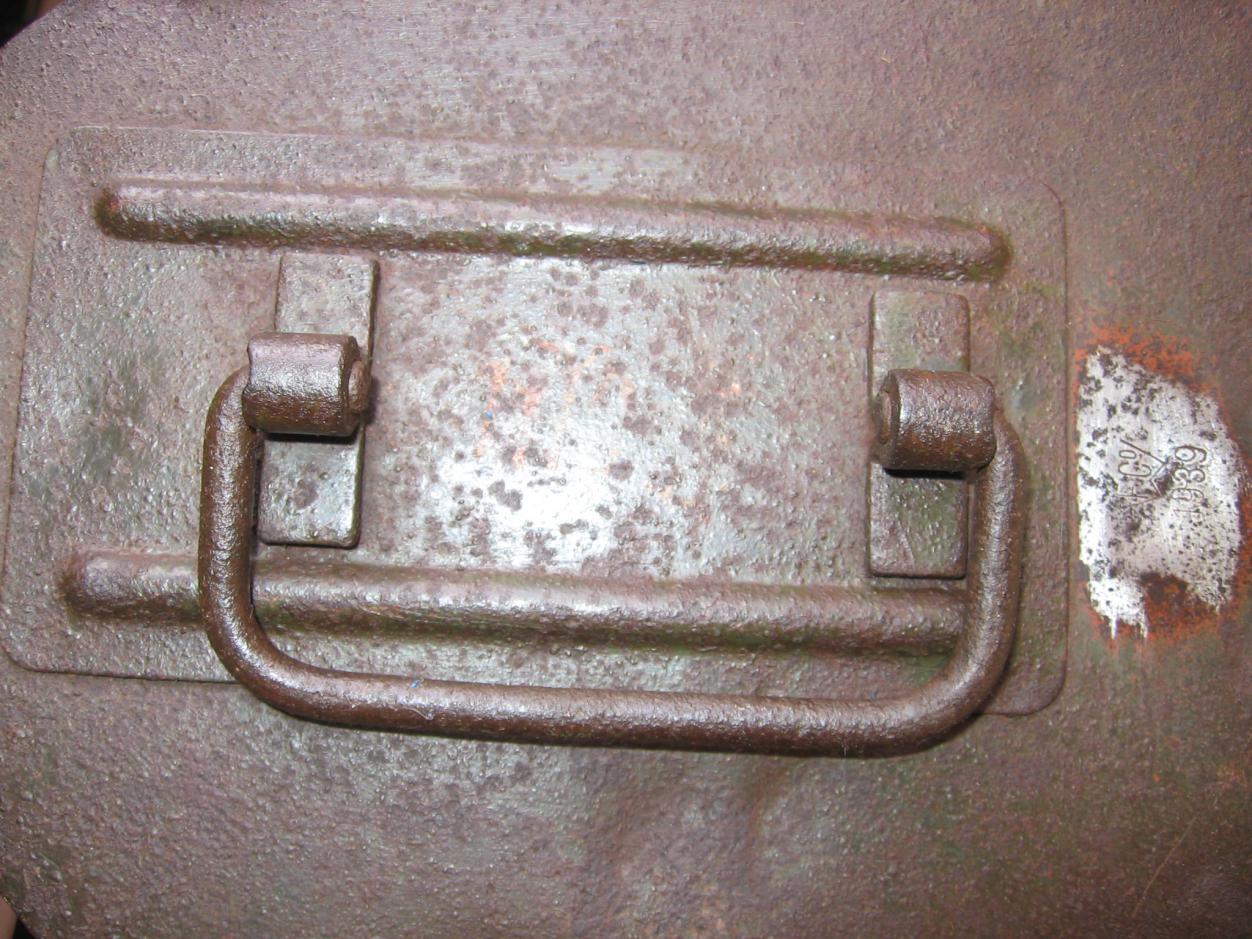

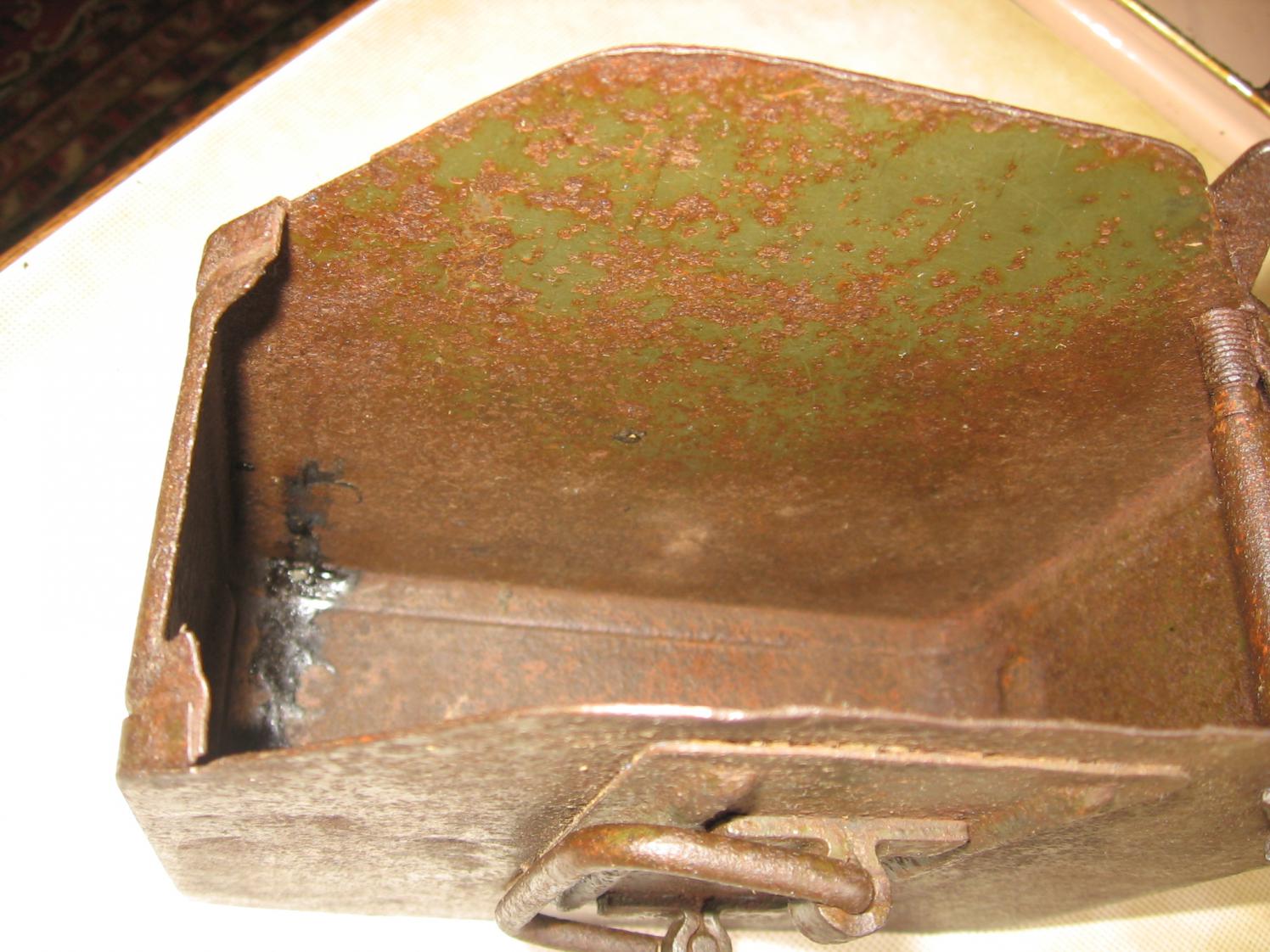

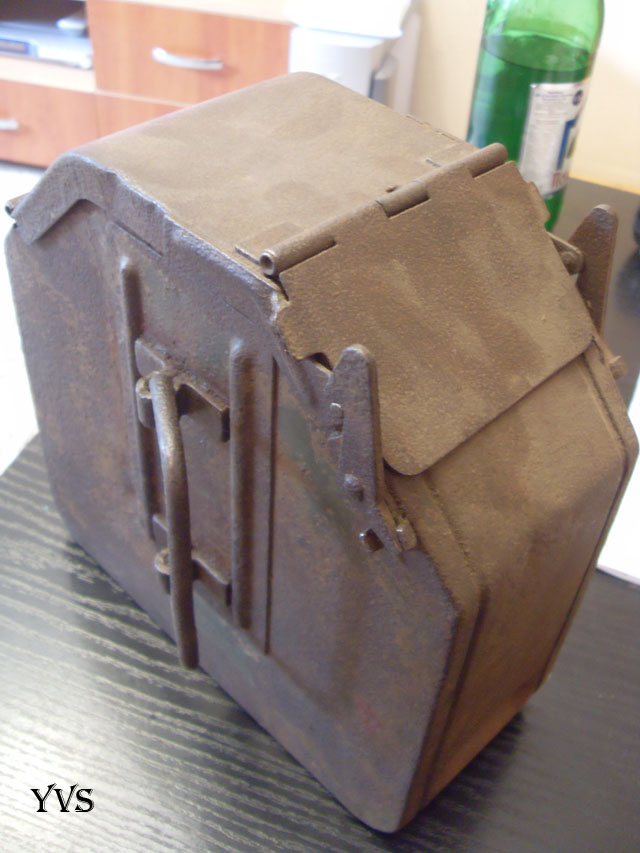

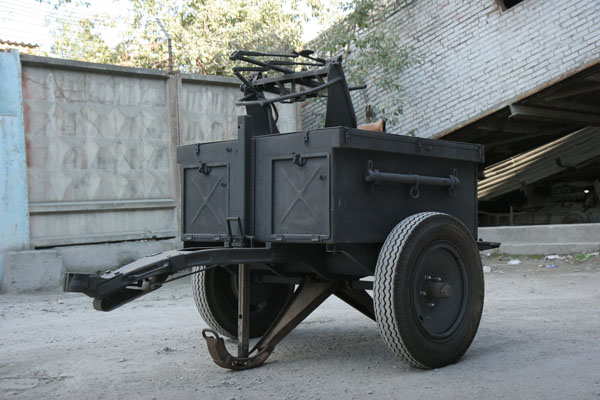

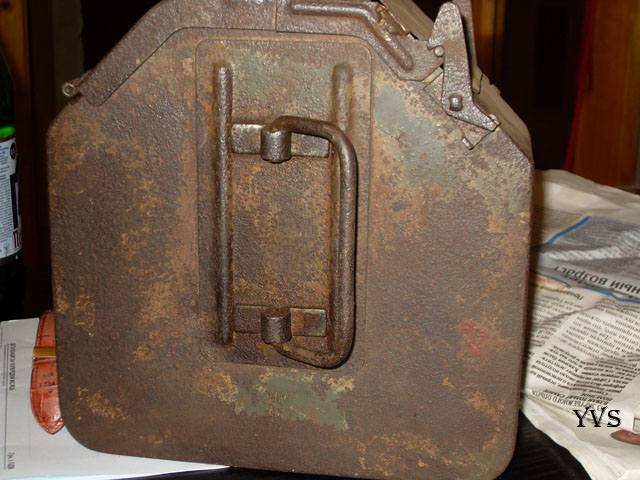

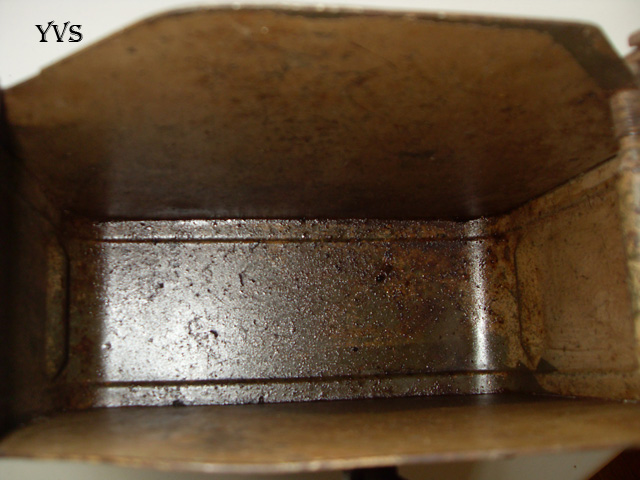

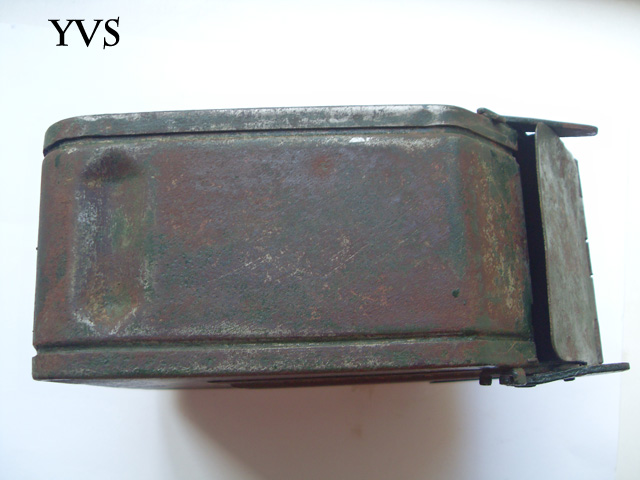

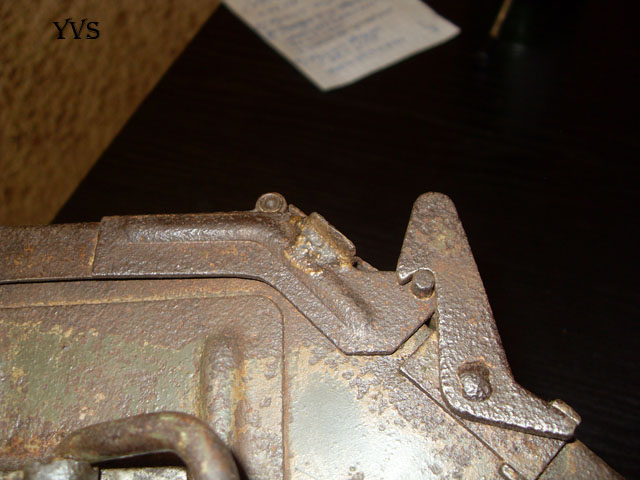

Комрады, восстанавливаю тему Ящик Patronenkasten 36 для пулемётных лент MG-34(42) Уважаемые камрады предлагаю присоединиться к обсуждению этой не частой вещицы. Итак, ящик (коробка) для пулемётных лент MG-34(42) Patronenkasten 36 судя по имеющимся фото военной хроники - прилагался к спаренным установкам пулеметов MG-34, MG-42. Установки могли размещаться на бронетехнике и повозках MG-WAGEN 36. Описание: материалы – металл серого цвета, притягивающийся магнитом, поверхности покрыты грунтом красно-коричневого цвета и окрашены краской оттенка зелёного цвета. Технологии – штамповка, точечная сварка, клёпка. Ящик имеет шестиугольную форму и наибольшие общие размеры: высота - 210мм, ширина - 198мм, толщина 96мм, толщина металла - 1,2мм, состоит из короба и крышки, имеющих между собой шарнирное соединение. Нижние углы короба закруглены. Короб имеет наибольшие размеры: высота - 200мм, ширина - 198мм, толщина 83мм, толщина металла - 1,2мм. На задней стенке короба имеется штампованная прямоугольная пластина с закруглёнными краями и двумя вертикальными ребрами жесткости, две петли и полуовальная проволочная ручка для переноски. На передней стенке короба штампованная прямоугольная пластина с закруглёнными краями и двумя вертикальными ребрами жесткости. На правой верхней (наклонной) плоскости короба фиксирующее устройство крышки, которое состоит из фиксирующей подпружиненной оси и двух боковых крюков. На левой верхней (наклонной) плоскости короба шарнирное соединение короба с крышкой при помощи четырех заклепок. Крышка изогнута по форме верхней части короба имеет наибольшие размеры: высота - 40мм, ширина - 165мм, толщина 96 (86)мм, толщина металла - 1,2мм. В левой части пятью заклепками приклёпана петля шарнирного соединения с коробом. В правой части с боков точечной сваркой закреплены фигурные пластины с цилиндрическими выступами (взаимодействующими с крюками короба). На правой-верхней части две петли шарнирного соединения крышки с подпружиненной «дверцей». «Дверца» двумя закруглёнными выступами имеет наибольшие размеры: длина – 96 (85)мм, ширина - 60мм, толщина металла - 1,3мм. На «дверце» имеются два боковых прямоугольных выступа с закругленными краями.

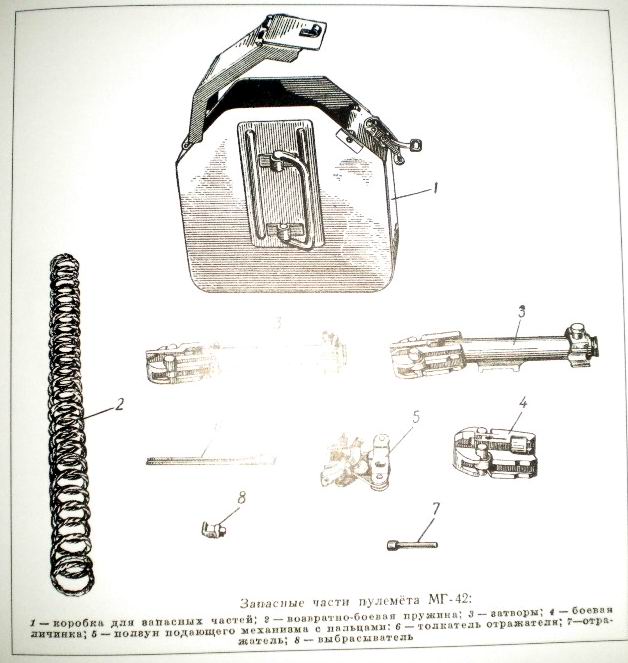

По мере утраты в войсках Zwillingssockel 36, часть ящиков была использована для переноски ЗИП МГ 42, доработка производилась войсковыми ваффенмастерами.

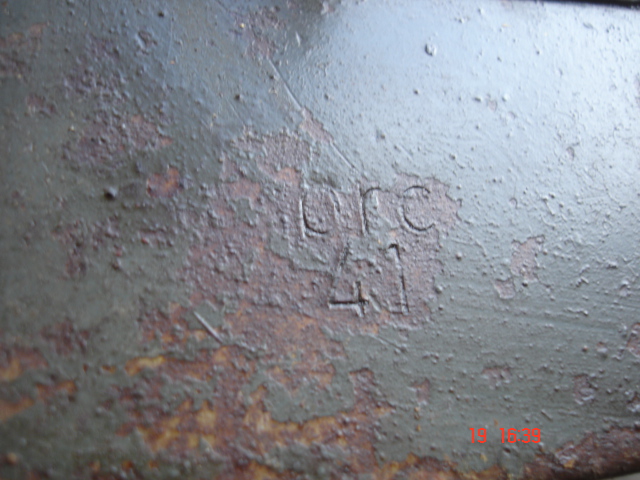

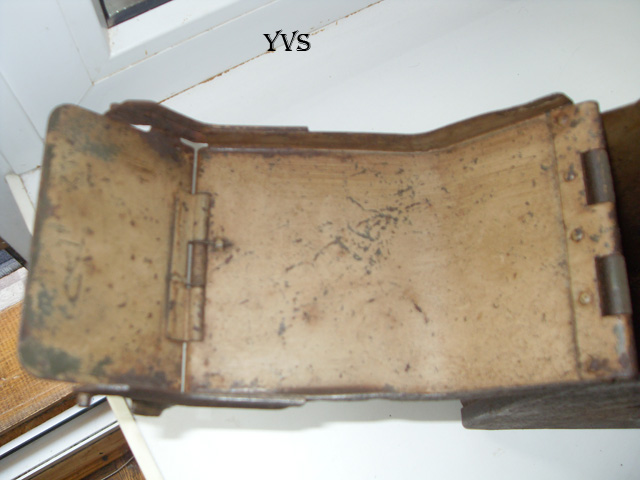

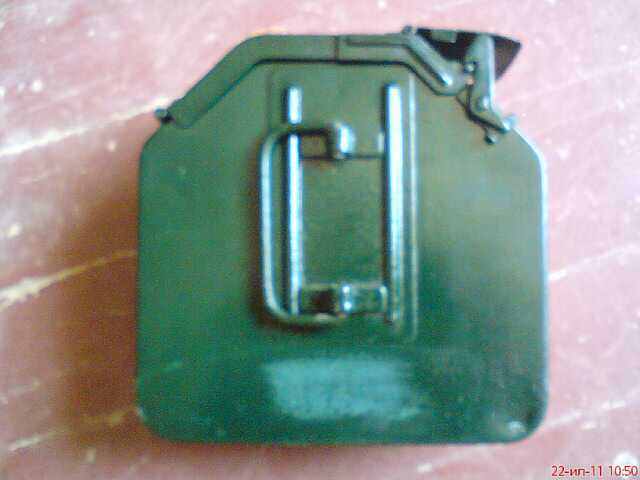

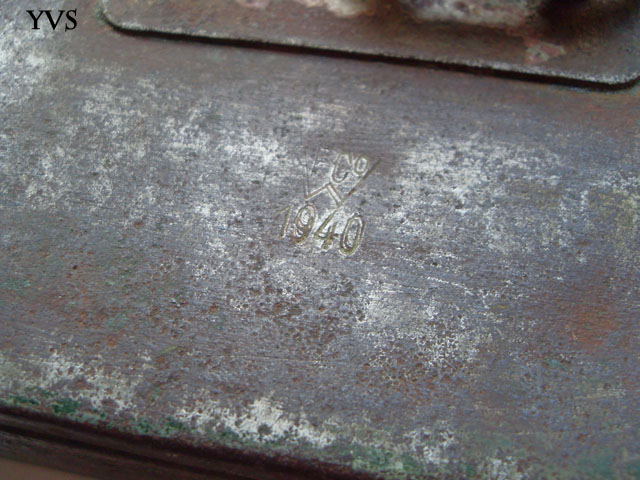

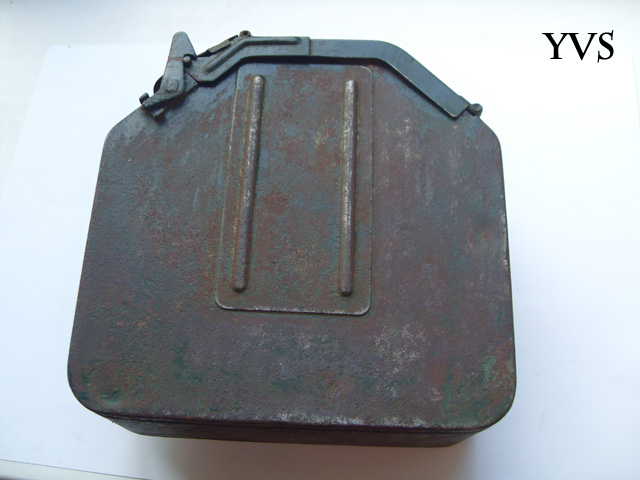

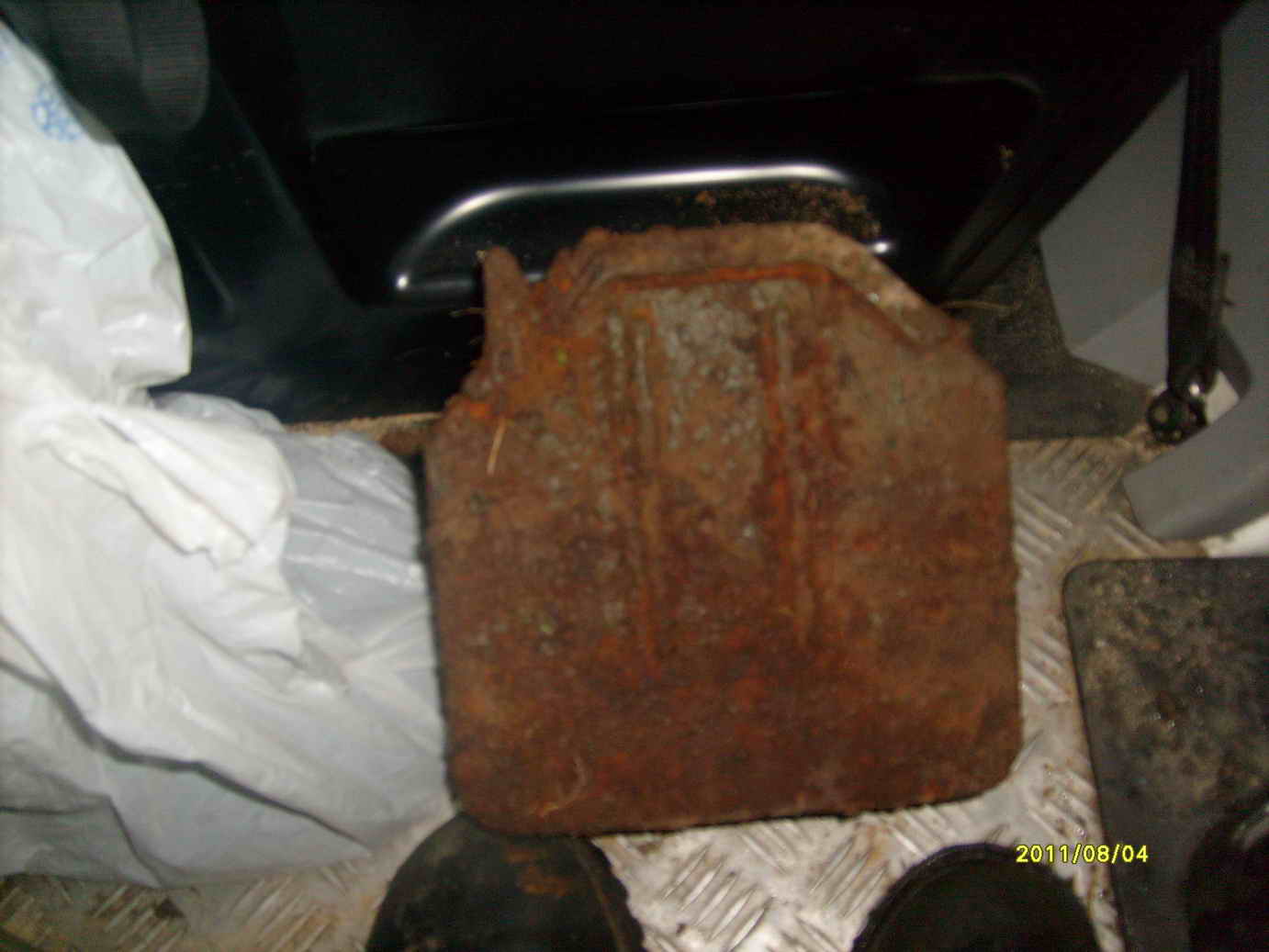

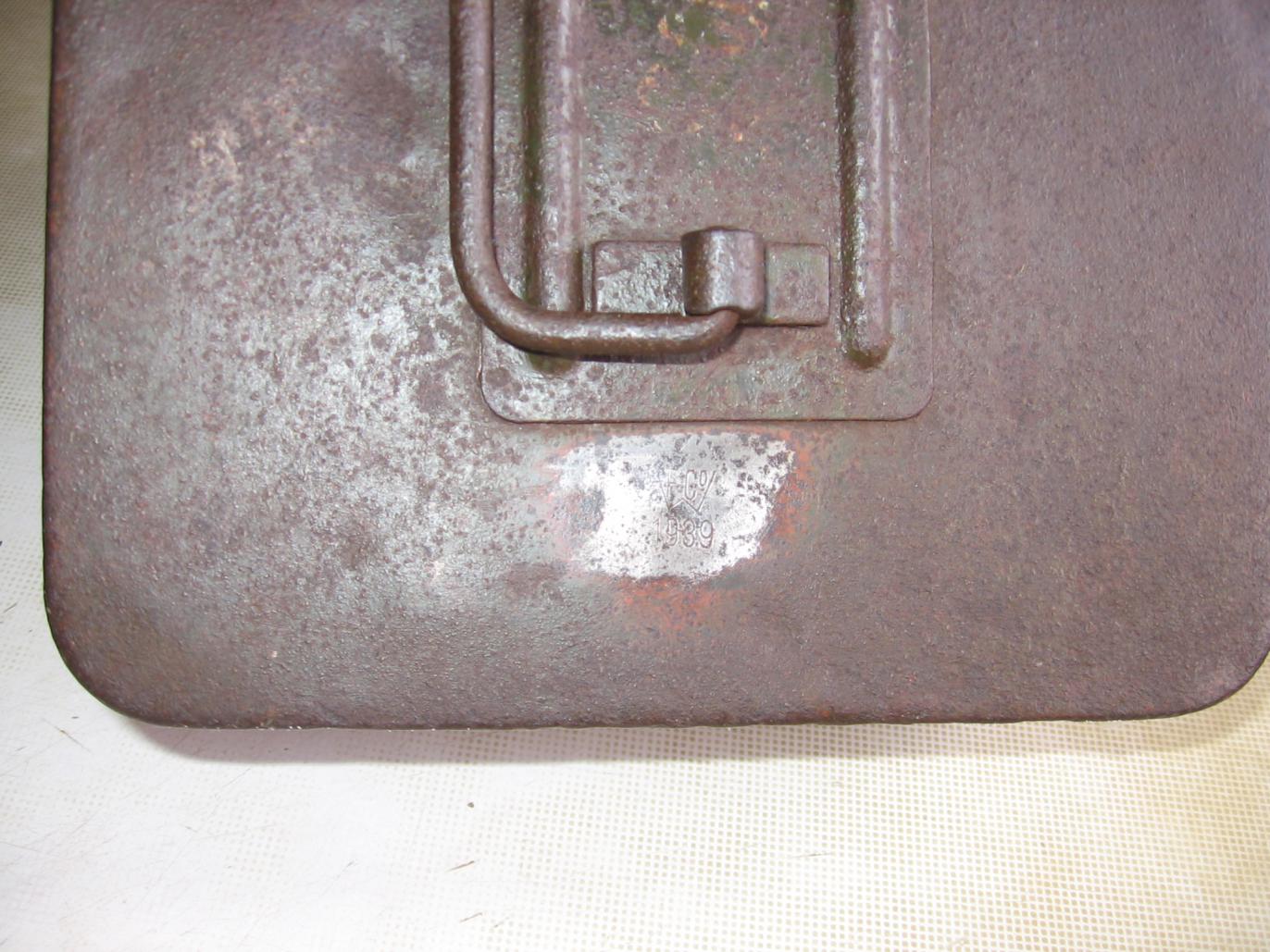

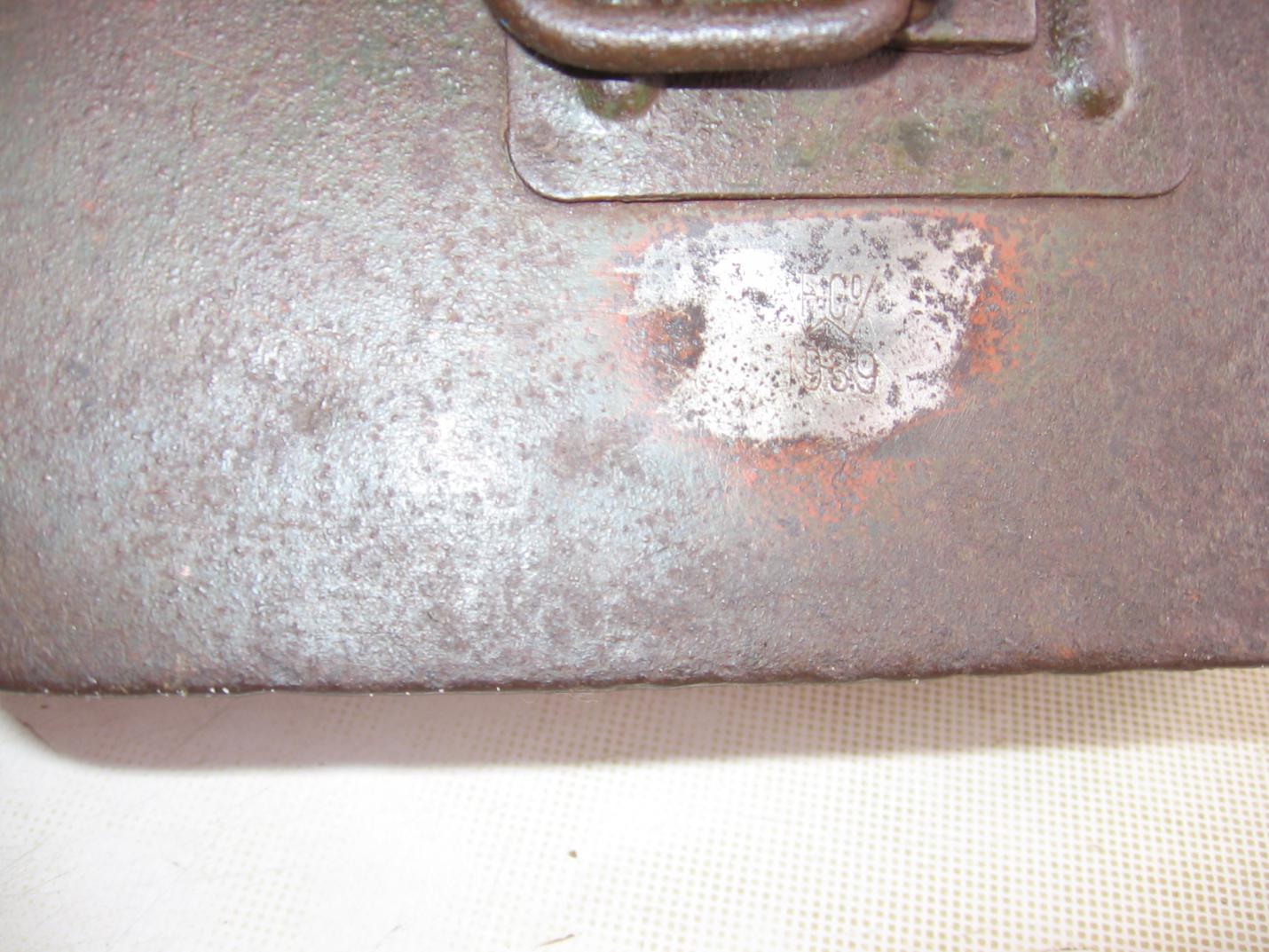

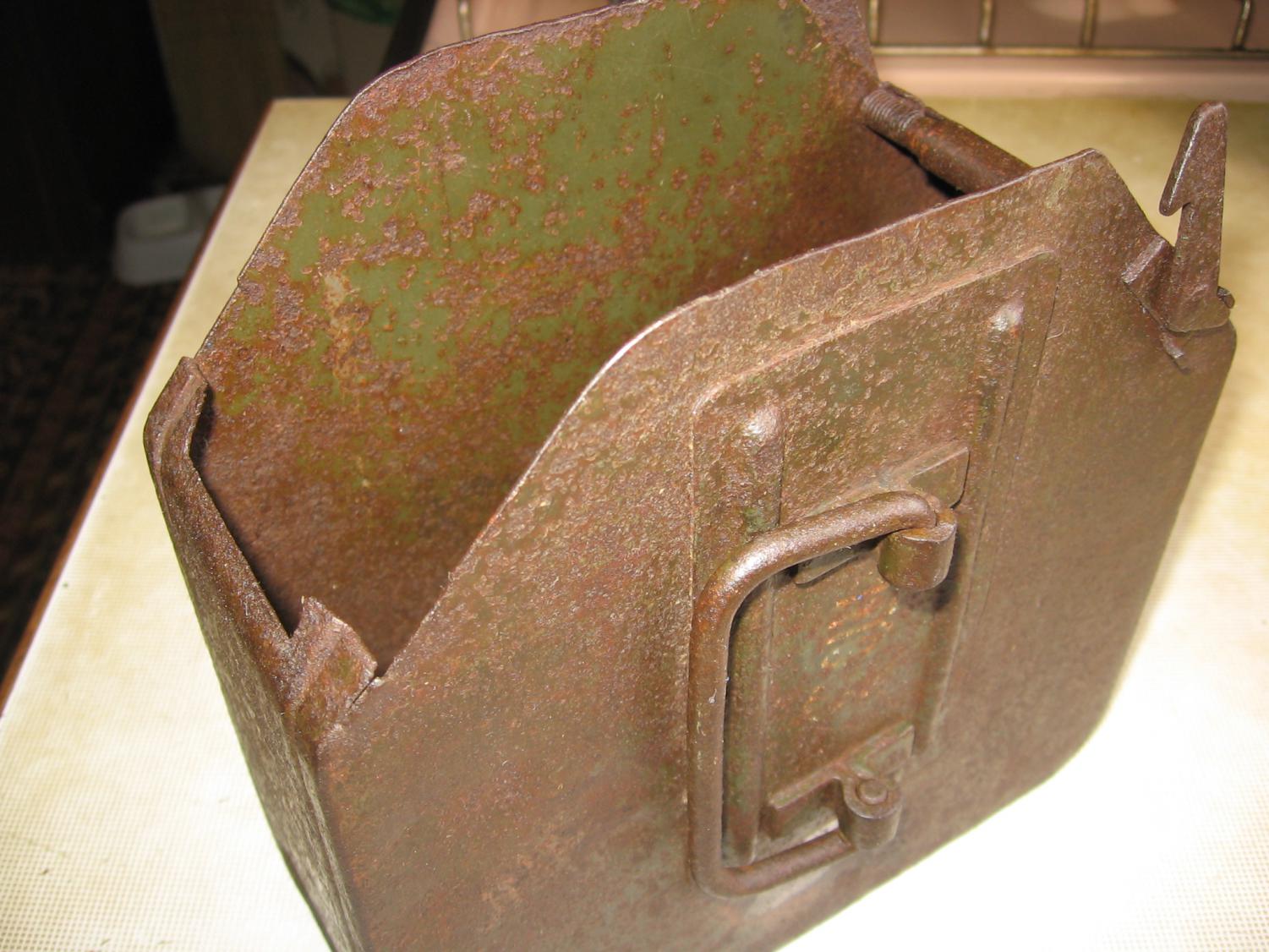

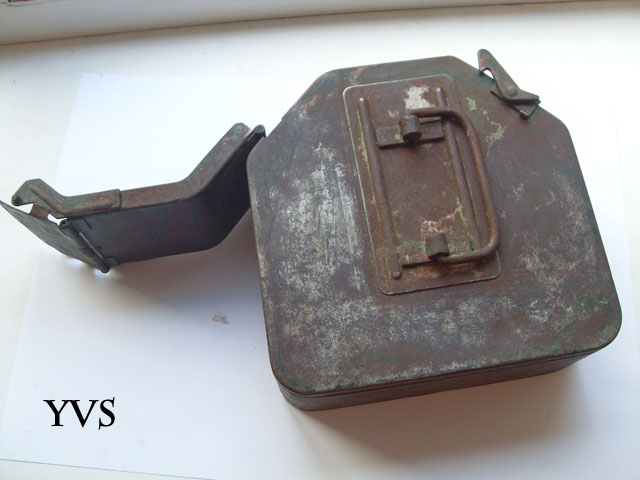

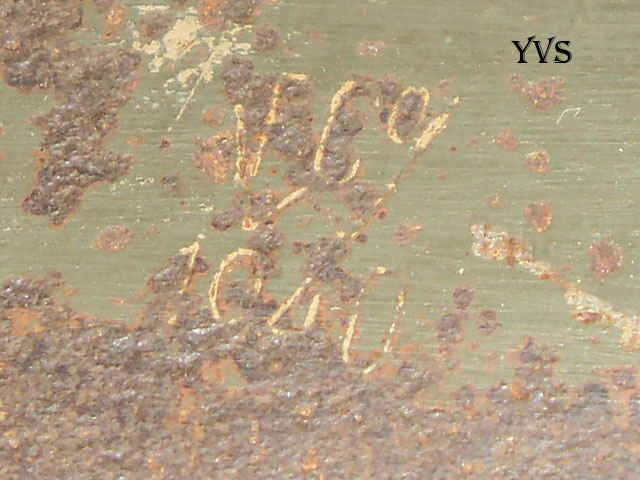

Внесу свою скромную лепту в оживление темы. Приобрёл себе два Patronenkasten 36, оба 1940 года, оба одного производителя WFC° (немного не так отобразил клеймо). Один ящик уехал на покраску (по результату отчитаюсь), второй оставлю как есть. №1 - Получил я его окрашенным в зелёную краску. Почистил, помыл - оказался совсем ничего Гуд.

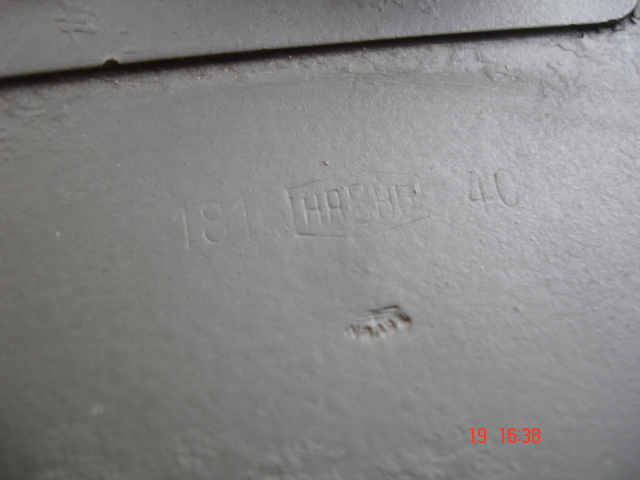

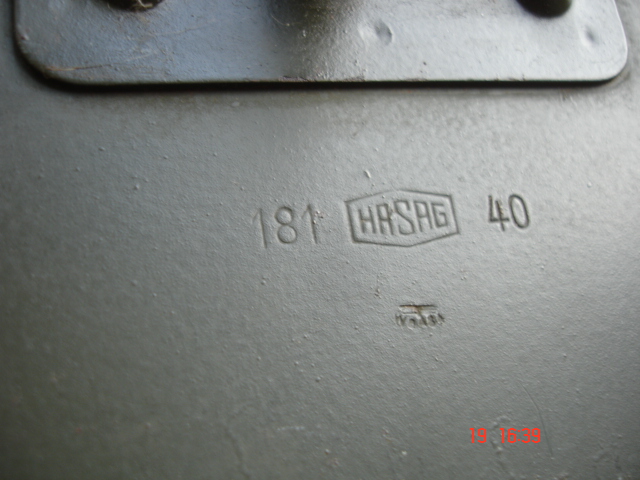

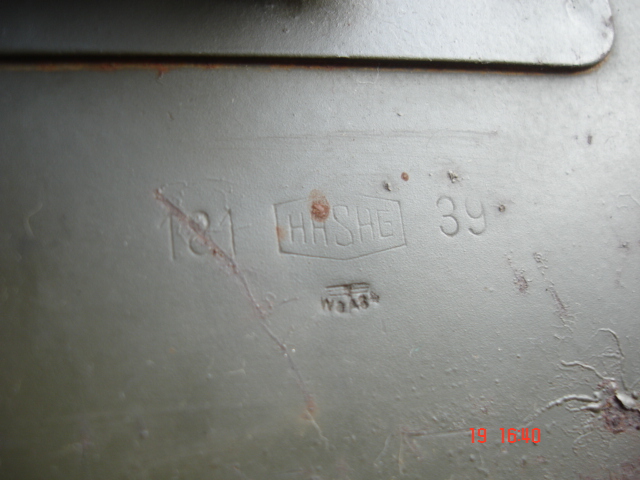

Пару слов о производителе «HASAG»: Hugo Schneider AG (HASAG) — Основана в 1863 году, прекратила существование в 1947 году. HASAG - третья по величине компания в Германии использовавшей труд пленников концентрационных лагерей. В 1863 году Хуго Шнайдер (Hugo Schneider) поступил на работу в мастерскую (В 1863 году была основана компания Häckel und Schneider ), в пригороде Лейпцига Паунсдорфе, на котором вручную изготовлялись керосиновые лампы, так же занимались производством изделий вооружений из листового металла. В 1871 году встал во главе бизнеса. В 1880 производство было увеличено белее чем в 4 раза, на фабрике работали 200 человек. В следующие 10 лет фирма специализироваль на производстве керосинок. Фирма стала называлась HASAG, сокращение от Hugo Schneider Aktiengesellschaft. В 1932 году управляющим компании был назначен Пауль Будин, член НСДАП. C 1934 года компания активно сотрудничает с Рейхсвером, становясь крупным поставщиком вооруженных сил. Еще в 1942 году отдел артиллерийско-технического снабжения управления вооружения вермахта дал задание нескольким фирмам на проведение научно-исследовательских и опытно-конструкторских работ по разработке управляемых и неуправляемых зенитных ракет. Опыт ведения боевых действий подсказывал, что одним из важнейших условий для успешных действий наземных войск в современной маневренной войне может явиться «воздушный щит», предусматривающий гибкое сочетание ствольных зенитных систем ПВО и ракетного оружия. Такая комплексная оборона прикрыла бы сухопутные войска от воздушного противника, действуя непосредственно в их боевых порядках. В то же время, обладая полной автономностью, высокой боеготовностью, скорострельностью, она позволяла бы бороться также и с наземными целями. К началу 1944 года в Германии была создана достаточно стройная система подобного сочетания артиллерийского и ракетного зенитного оружия ПВО для борьбы с авиацией противника как на малых и средних (от 200 метров до 5 километров), так и на больших высотах (до 10–12 километров). Крупнейшие германские оружейные фирмы (Rheinmetall-Borsig, Hugo Schneider A. G. (HASAG), Westphaflisch-Anhaltische Sprengstoff A. G. (WASAG), подключившиеся к этим разработкам, создали более 20 проектов зенитных управляемых и неуправляемых ракет калибра от 20 до 150 мм. Успешные результаты опытов давали реальный шанс создания зенитно-ракетных комплексов оружия, которые бы позволили надежно защитить сухопутные войска от воздушного противника. Уже в 1943 году концерном по производству противотанкового реактивного оружия и боеприпасов Hugo Schneider A. G. был создан один из первых комплексов зенитного оружия: 73-мм неуправляемая зенитная ракета RZ.65 Fohn и пусковая установка залпового огня, вначале 35-ствольная, а впоследствии и 48-ствольная. Новое оружие предназначалось для борьбы с низколетящими самолетами на дистанции до 1200 метров. Направления работы и продукция: 1) разработка переносных пусковых устройств для ракет малого калибра. Инженеры этой компании открыли новую страницу в истории ракетного дела. Они создали вполне пригодный для боевого применения зенитный гранатомет, стреляющий залпами малокалиберных ракет по низколетящим самолетам. Лето 1942 г - Faustpatrone (патрон-кулак) начало создания прототипа, названного "Gretchen". Коллективом конструкторов, находившемся в Лейпциге, руководил доктор Langweiler. На первых парах, для создания нового оружия были скомбинированы ракетная технология и технология безоткатных орудий. Последовавшее за прототипом первое оружие семейства Panzerfaust, так называемый Faustpatrone Klein 30m, имел полный вес 3,2кг и полную длину 98,5см. Боеголовка имела 36см в длину и 10см в диаметре. Кумулятивный заряд имел вес 400 грамм и состоял из равной смеси ТНТ (тринитротолуол) и тригексогена. Кроме линейки Panzerfaust, были разрабатывались Schrappnellfaust (шрапнельный кулак), Gasfaust, Brandfaust и Flammfaust. Первый предполагал использовать химическую боеголовку, начинённую слезоточивым газом (например, "CN"), второй - зажигательную боеголовку, а третий - боеголовку с горючей жидкостью (той же, что применялась в огнемётах), Luftfaust (воздушный кулак), Fliegerfaust (самолётный кулак). 2) После падения Польши в сентябре 1939г., завод WWAK был захвачен и попал под контроль немецкой фирмы «Хуго А.Шнайдер А.Г.» (Hugo A. Schneider, AG (HASAG), и продолжал изготавливать боеприпасы различного назначения. Боеприпасы, изготовленные под управлением HASAG имели клеймо «HASAG», а позднее немецкое военное клеймо «kam». HASAG использовал довоенные запасы патронных гильз для производства патронов с пулей SmE. Как правило, пули имели стальную, плакированную мельхиором оболочку. Клеймо - HASAG в шестиугольнике - Лейпцигский филиал, остальные маркировались 2!! буквами. Клеймо kam без сомнения является клеймом, пришедшим на смену клейму "HASAG" по германской системе буквенного клеймения. Клеймо kam - Hasag, Hugo Schneider A-G., Werk Skarzysko Kamenna, Polen. nbe - Hasag, Eisen-u. Metallwerke GmbH, Werk Apparatebau Tschenstochau, Polen. (более подробно тут - http://www.eko-czao.narod.ru/ball/patron/8mmmauser/8mmmauser.htm) 3) Артиллерийские боеприпасы. 4) производство 26-мм сигнальных пистолетов обр. «.42» - занимались фирмы: Lampenfabrik в г. Ляйпциг из концерна Hugo Schneider AG (HASAG) и С. & W. Mainel-Scholer в г.Клингенталь. 4) гражданская продукция: керосиновые лампы (в т.ч. с использованием различных материалов (стекло, бисер и т.д.) и способов декоративной отделки (чеканка, гравировка и т.д.)
Вот, товарищь фото с реконструкции дал (облик просил изменить). Интересно, что в роли МГ выступили РПД
Оживим тему. Вот тут http://reibert.info/forum/showthread.php?t=209307&page=2 Тимур привёл в порядок мой ящик. Я даю ссылку, т.к. фотографировать Patronenkasten не буду, Тимур это сделал очень подробно!

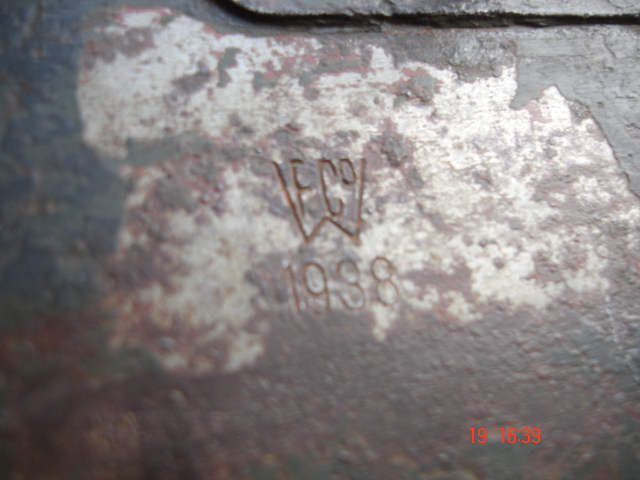

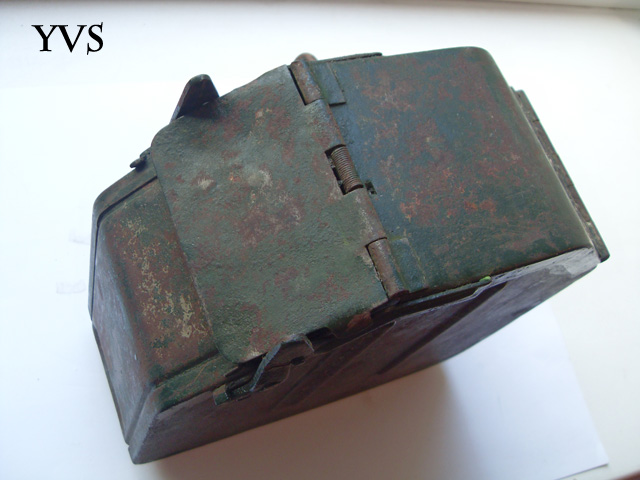

Отличный предмет! WFCo "принудително-дочернее" Варшавское предприятие известного производителя "HASAG". Хотел бы отметить ставший традиционным в наибольшем количестве встречающихся фотографий окрас зелёного оттенка и отломанную (как на моём ящике) крышку. Спасибо за обновление темы!

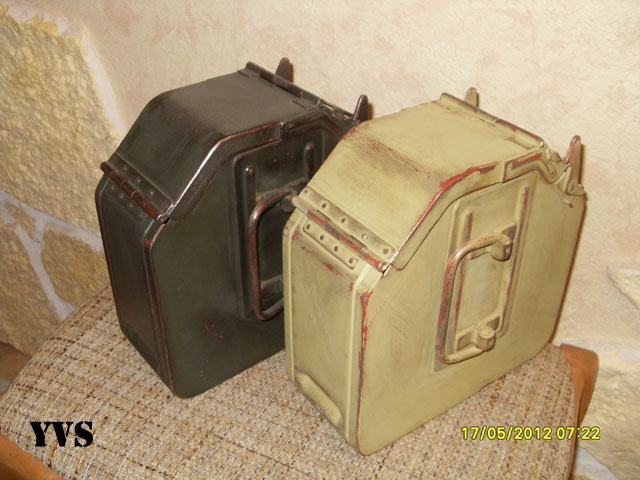

Получил второй ящик от Тимура. http://reibert.info/forum/showthread.php?t=209307 Вот такие они сейчас
Подниму тему-делаю реставрацию такого ящика, может кому интересно будет: http://reibert.info/threads/jaschik-mg-zenitnyj-patronenkasten-36.527648/
