Импульсник Clone PI AWR

греется усилитель-проверяй монтаж.



Якось так вийшло шо я вирішив сам зібрати клон. Зразу скажу шо в мене гуманітарна освіта, і хоч руки в мене доволі рівні, але за життя встиг паяти навушники якшго штекер відпав(з горем пополам) і раз спаяв сонячну батарею на 180 вт. Шо, до речі, вийшло дуже не погано.
Отже від пайки я далекий. Але зараз я вже півтора місяця як звільнився і будучи вільною людиною, працюючи сам на себе, маю місце в голові для всякиз штук які мене цікавлять.
Процесс дуже дивовижний! Він мене дуже захоплює! Тому я вирішив створити такий собі журнал процесу виготовлення мд чайником, на зразок мене )

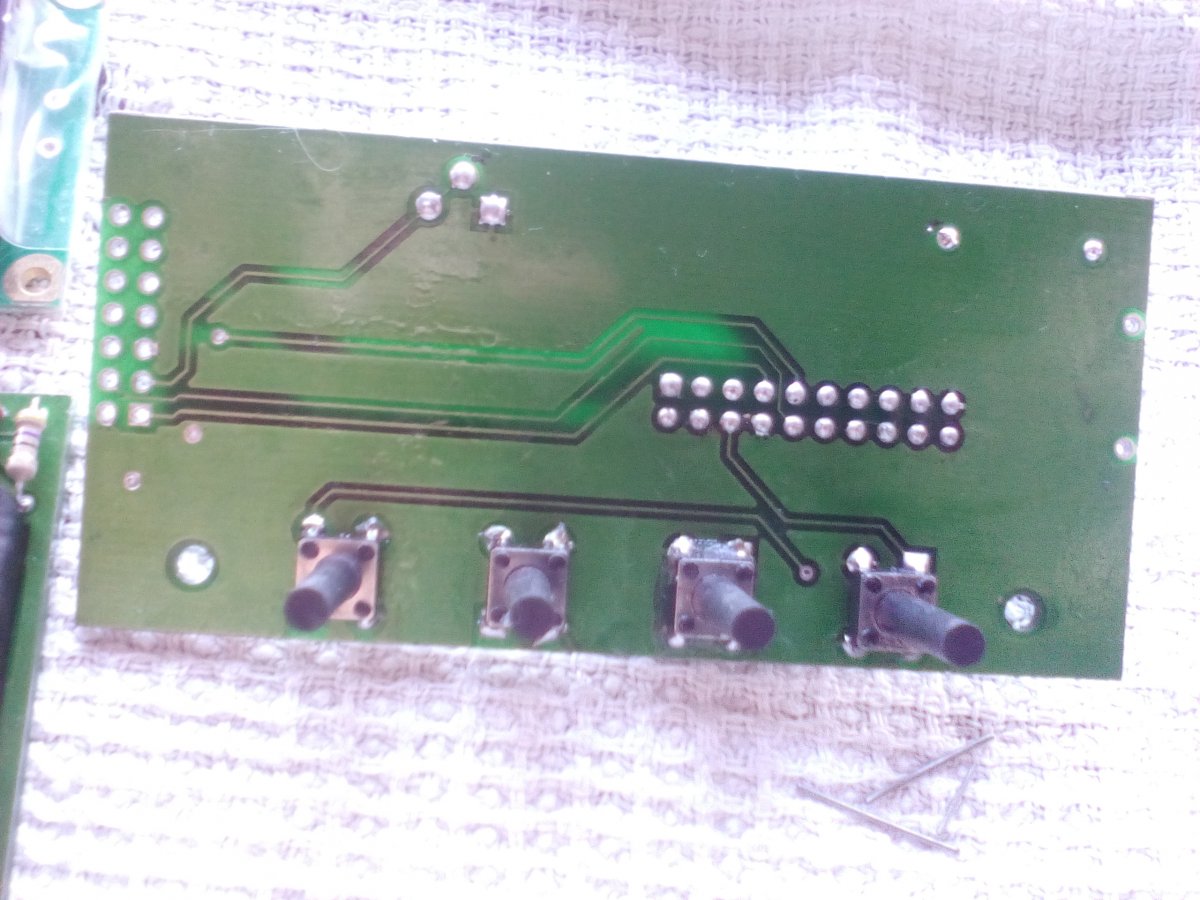

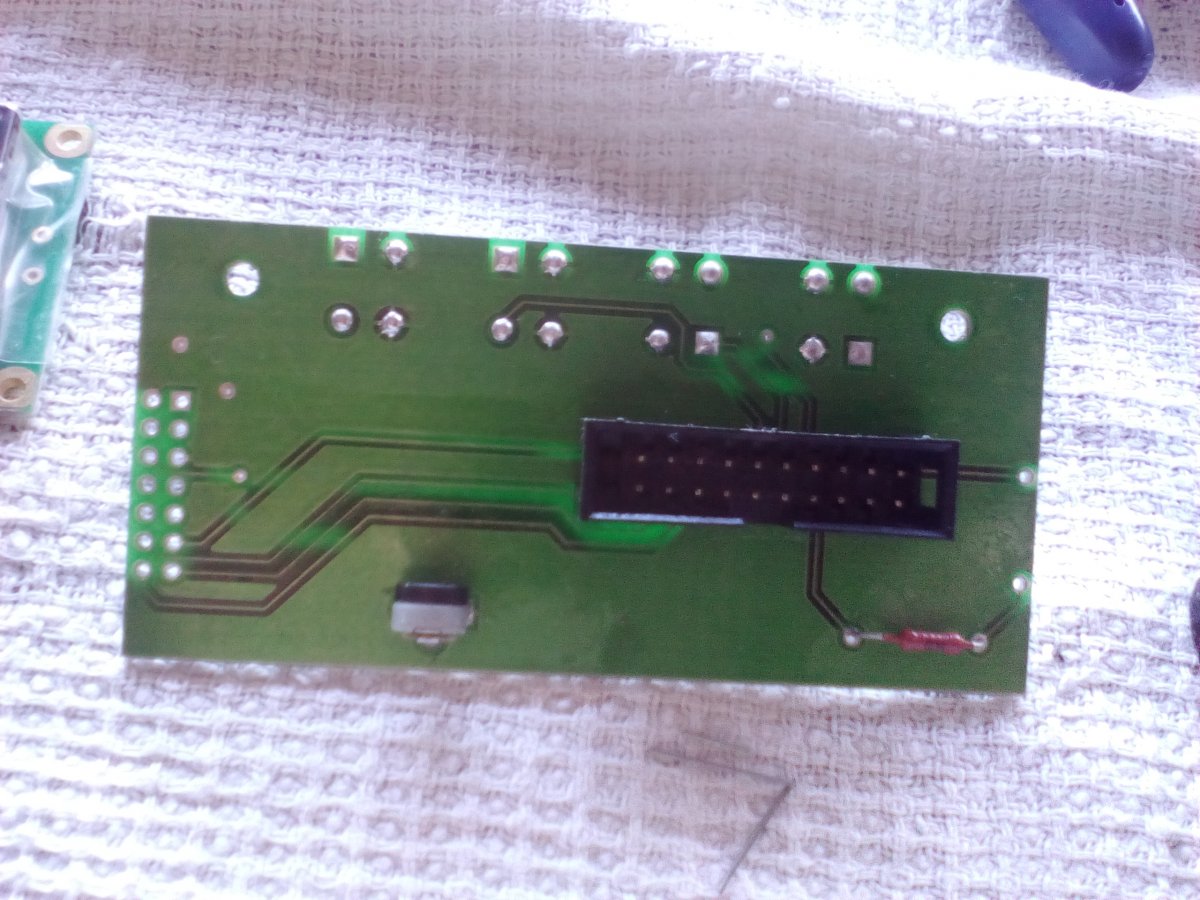

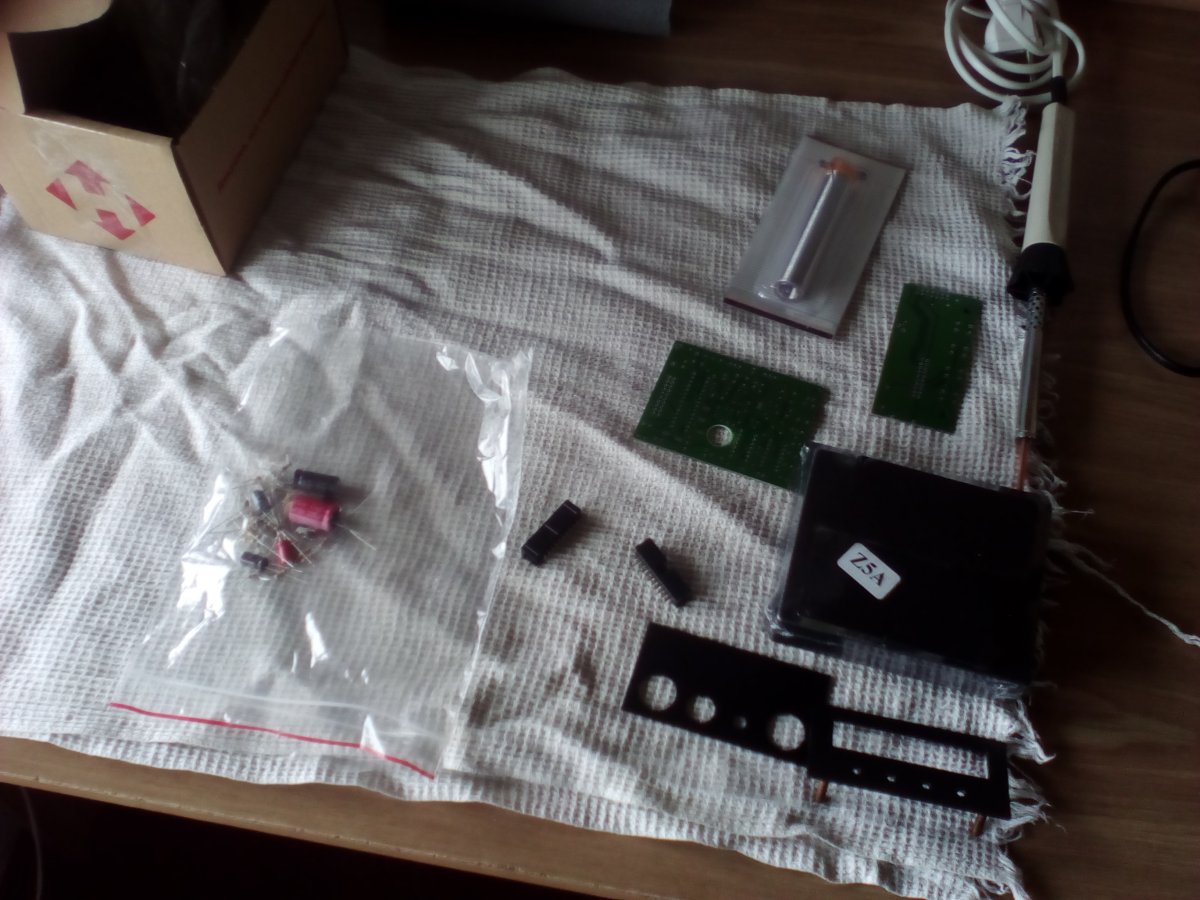

Почав я з того шо трози проконсультувався і замовив у Кості Яковлєва ( дуже приємна людина) корпус та плату до клона(перше фото, 200 грн + пересилка).
Він же, адресував мене на інт. магазин космодром для замовлення деталей. По списку який частково є на сайті Яковлєва(хоча там список не повний) частково із гугла, аля "список деталей для клона" я замовив там деталі. Але вони по списку подивились і виставили мені рахунок тільки на крупні деталі по типу мікросхеми, кнопки, регулюємий резістор чи як його там, екран і тд(398 грн + пересилка). А всяку мєлоч, я думаю, просто полінилися вишукувати. З цим я звернувся в радіо магазин в полтаві на мотелі. Продавшиця вообщє агонь, скащала шо вога тоже нічо не шарить в цих ваших фарадах, і якшо хочете, то самі корочж все там переводьте мега в кіло а вона нічо робить не буде. Думав ще там паяльника взять поки стояв в черщі, але пішла вона....
Крім цього магазину є щє в нас аналогічний магаз в торговому центрі біля каланчі на цокольному поверсі. Хазяїн там дуже цікава особистість з не українським ім'ям яке мені важкувато запам'ятать. Якраз я знайшов шо значно легший список деталей в гуглі якшо переключить на зображення. Там все по купкам розкладено і підписано. Для таких як я це самий наглядний варіант. І самий повноцінний(мабуть). Деталі, паяльник 25вт(наш, не китай з мідним жалом) припой той шо в тубі пластиковій 182 грн. Цей магаз рекомендую, але жаль шо там нема екрана в наявності.

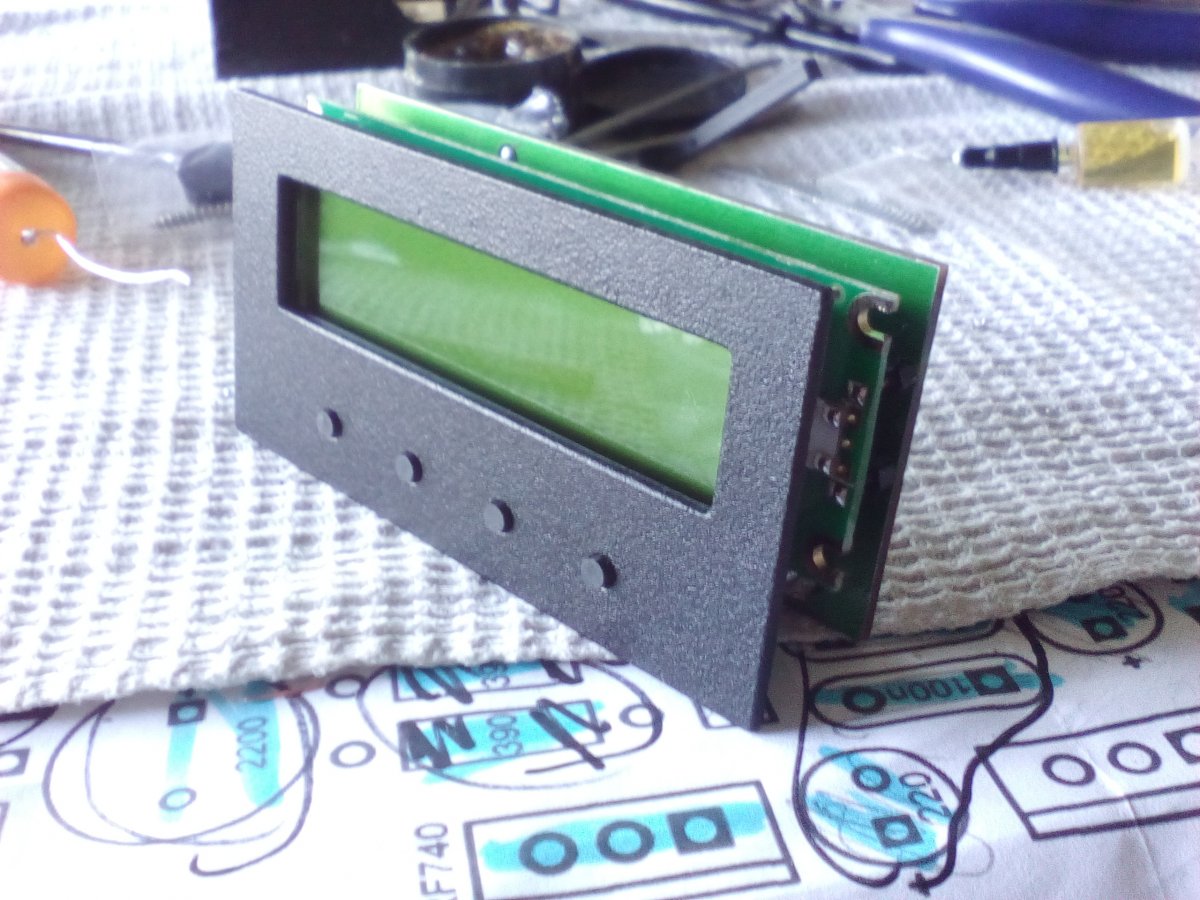

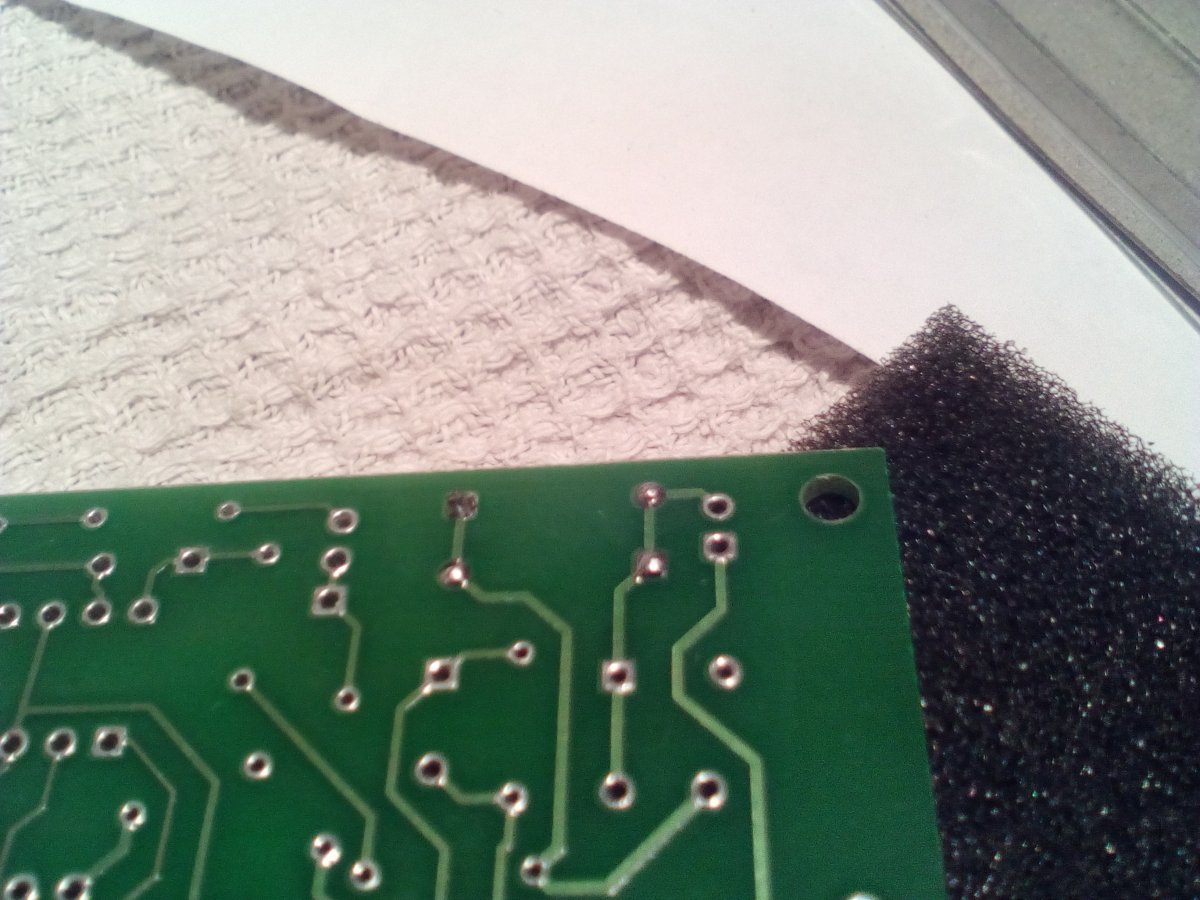

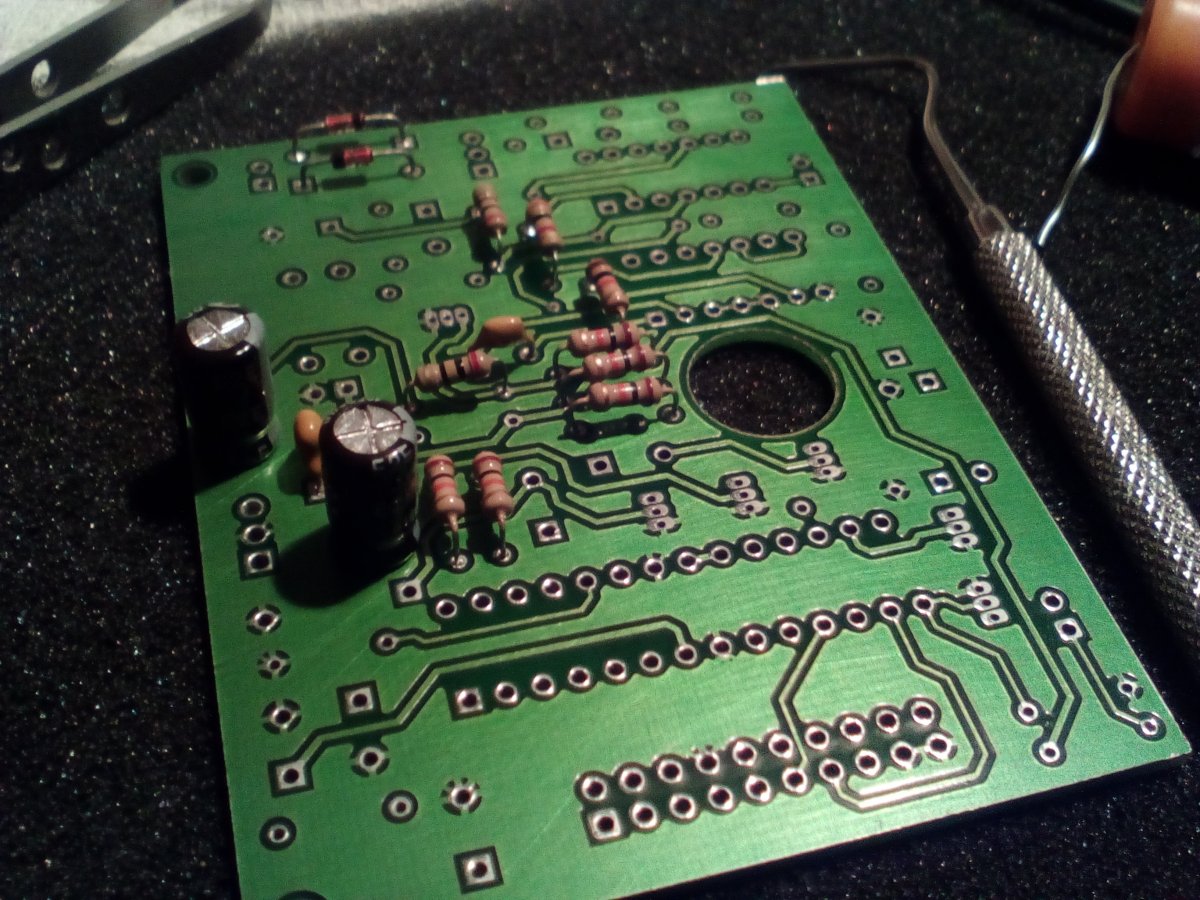

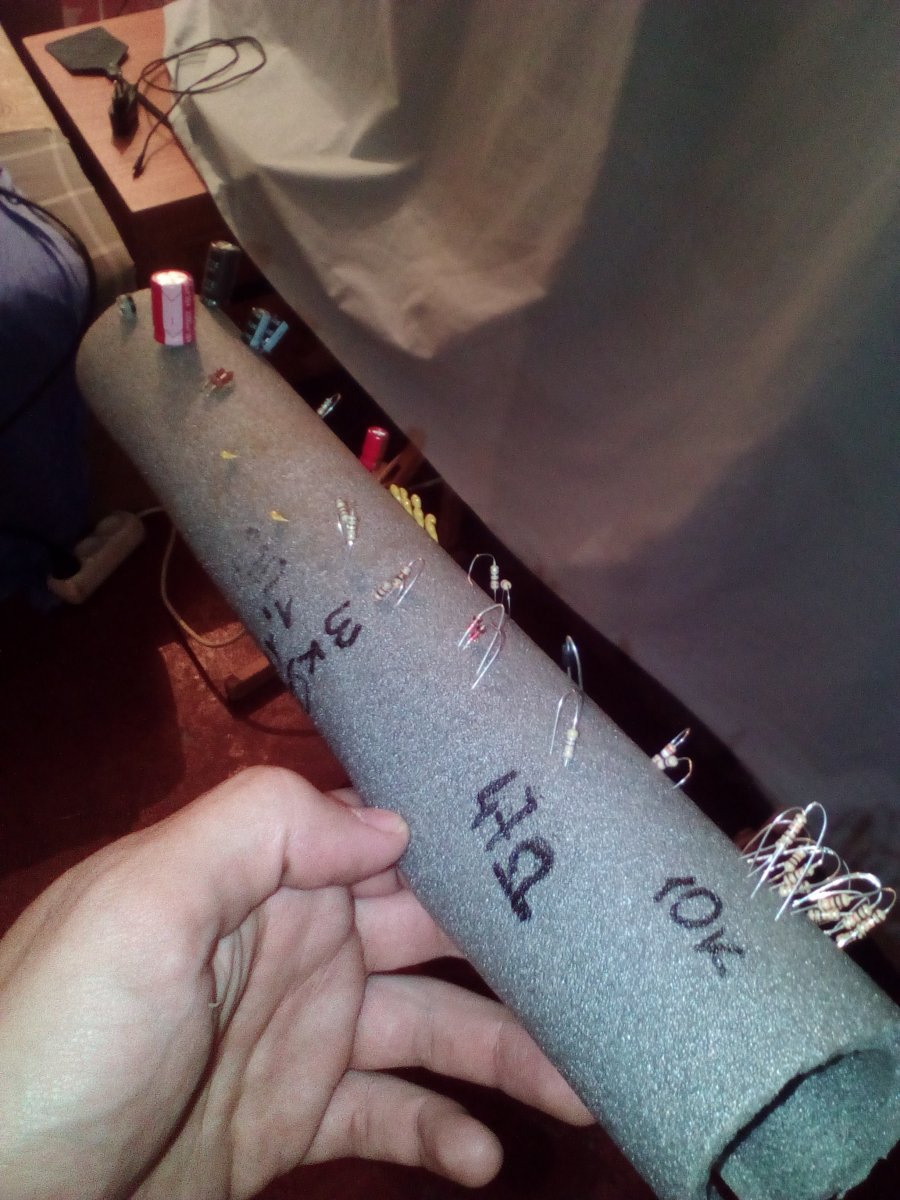

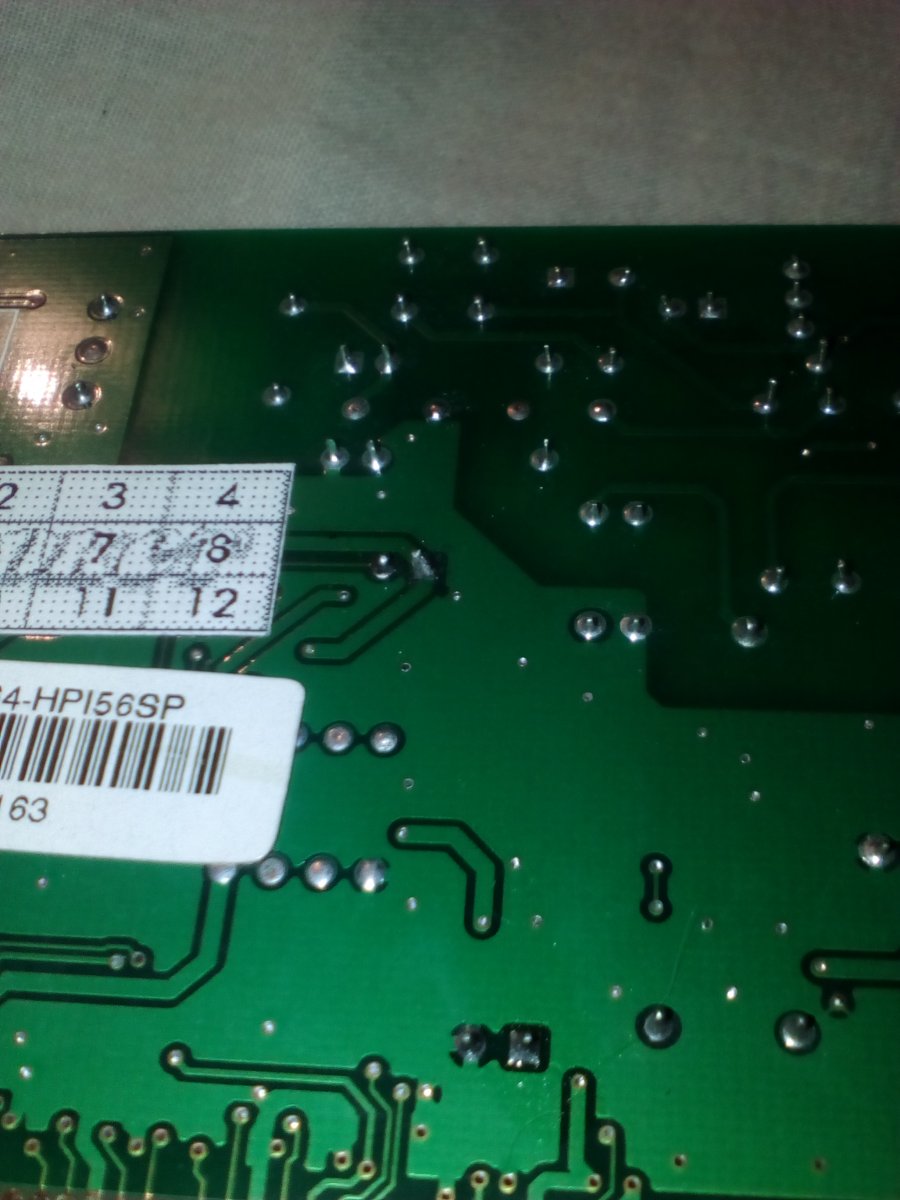

Вдома, я роздрукував схеми всі шо є на сайті Яковлєва, рощвісив їх навколо місця де буду паять. Подивився на ютубі всякі відео про пайку, помилки пайки, правила монтажу, різновиди флюсів. Розтикав по типу всі деталі в шматок термоізоляції. За допомогою калькулятора резисторів для андроїда підписав всі резистори. (До біса зручно) в мене був карандаш з рідким фоюсом(каніфоль із спіртом, зручна штука) і звичацна каніфоль тверда. знайшов старий діалап модем. Випробував не так паяльник, як себе - випаяв я запаяв назад один конденсатор. Зрозумів шо не вистачає флюс-геля і пружинки-підставки для паяльника, лампи над столом, металевої губки для очистки паяльника. Без флюс геля важко випаять зразу 2 контакта. Кше вийшло, як на мене, норм. В центрі третього фото напроти цифри 8.
Тепер чекаю на посилку від космодрому.
Потім відпишу.



Камрад якщо Ви просто захотіли зібрати клона, можливо з планами його потім продавати не в одиничному варянті то Ви на вірному шляху Но якщо Вам просто бракує грошей і Ви вирішили що трохи зекономити фінансів коли самі зберете мд, то це не так. При зборці виникнуть повно питань і проблем, + буде потрачено купа часу на його зборку. ( сам подібно хотів зекономити на початку захопленя копом но це все повернулось мені хіба лишніми витратами)
За тиждень чи два копу можна відбити мд за 2000-3000 грн запросто ( але потрібно все копати, монети і метал). А потім можна і в своє задоволеня тільки інтересні знахідки
Удачі в Ваших начинанях



Хехе! Мене вперше назвали камрадом. Я просто люблб паять. Так, грошец на те шо я хочу не маю, а до тогг часу я модульно потроху буду збирать це все а потім просто заміню блок. В якіцсь мірі я створив цей журнал для того шоби потім легше продати блок. Але дякую !



Сьогодні був дуже насичений і цікавий день почався він в 4 ранку і от в 16 00 спішив завезти товар а потім ще на нову пошту за моїми детальками, і, зараза, закінчився бензин.
не доїхав до цілі 150 метрів по колдой....йамах. туда сюда.... короче пішов пішки підскочили перегрузились і шо ви думаєте ??? розрядився телефон
Дякую гарним людям дотягли до заправки. Таки доведеться міняти бензинометр зламаний. і через всі ці напасті залишились детальки плакать на НП ((((
а так нетерпілось їх забрать вже сьогодні.



Ну це тільки якшо любите паять. У вас ціна деталей розсипухою ще й не всіх коштує дорожче ніж спаяна настроєна плата (300грн) в розділі "запчастини та аксесуари" цього сайту.



Ага. Нрав. Почав



Вчора знайшов подсак з алюмінія(мабуть) телескопічний на цанговій фіксації. сам подсак як подсак дуже міцнй і легкий. думаю з нього була б дуже гарна штанга. але ж нижнє коліно... як і чим можна його замінити шоб не метал ? взагалі з якого матеріалу роблять танги на мд заводських? я чогось не задумувався навіть на секунду до вчора шо то не металеві труби ))) чи може сплав якийсь?



Камрад не партись єрундою, на клона підійде штанга з пластикової трубки для води чи пластикові канали для проводки, чи щось на подобі того. Будете паяти якись мд класом вище то тоді можна два верхніх коліна алюмінієвих, а нижнє коліно з стєклоткані і ебоксидки. Пошукайте в неті там інфи тони



Нижнє з старої лижної палки наприклад, або телескопічноі вудочки.



та я просто збираю просто модульно для того шоби потім навісить на це все квазар. колись в майбутньому. думаю варто робить модулі такі шоби меньше перероблювать.
дивився стеклотекстолітові стержні. думаю взять його для того



в кращому варянті шукайте трубку, а не стержень. Хороша вага 1-1,2 кг мд в зборі, повірте навіть 10 гр лишні дадуть про себе знати в кінці дня копу



Штанга це єрунда, робиться за 20 хв головне прямі руки. Краще вкласти 50 грн ніж платити 500 грн за таку якість. А над тими що починаються з 700 грн вже потрібно попотіти



Цікава тема,сам наступав на схожі граблі з піратом,потім з клоном.
Наче і форум читав довго,але мабуть цей шлях має пройти кожен
Шлях справжнього джедая з відром ржавого лахміття,погнутою лопатою,мокрою сракою і розумінням того,що дискримінація,це не зле буржуйське слово про приниження африканського населення США,а дуже важлива функція,без якої коп стає знущанням над собою.



Корочє екран шо присоаои такий та не такий. Піни не щ того боку і трохи вища плата екрана і трохи вужча. Тре кнопки..... Замість того резістора шо до поати паять такий шо .... Здоровий короч.. Не всі деталі по списку. Завтра зайду в магаз за докупом мєлочі. Жалл фотка завелика, не влазить з телефону



Ну хоча дисплей ще не припаяний але в цілому плата готова. Тож, варто думати про те шо його прошити.
Прошу дати мені підказки де взяти штуку шоби його прошивати (програматор чи як його) і и купити його чи зробити? чи варто це самому робить чи відправить комусь на настройку? шо таке осцилограф? ) гугл показує шо то якась така штука яку я боюсь.
жду підказок як правильніше далі поступити, бажано із ссилками



За осцилограф та програматор можете спитати в темі Фортуни. Там всі нобелівські лауреати труться, і перешивають прилади по п'ять раз за добу.

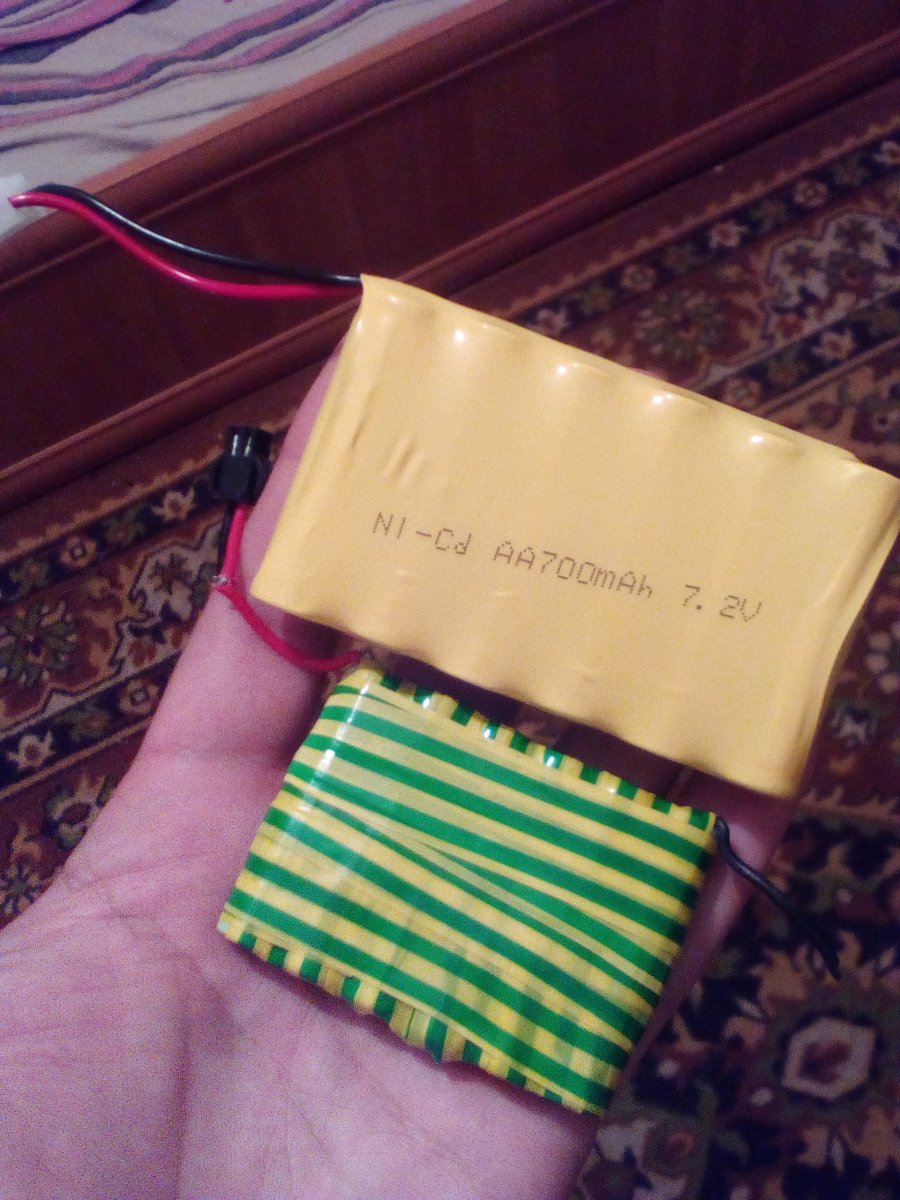

Ок. Попередні питання поверхнево вирішив, поки їх в сторону, повернусь до нмх пізніше. Значить знайшов я 2 аккуми від старого верта і катеРа на ДУ.

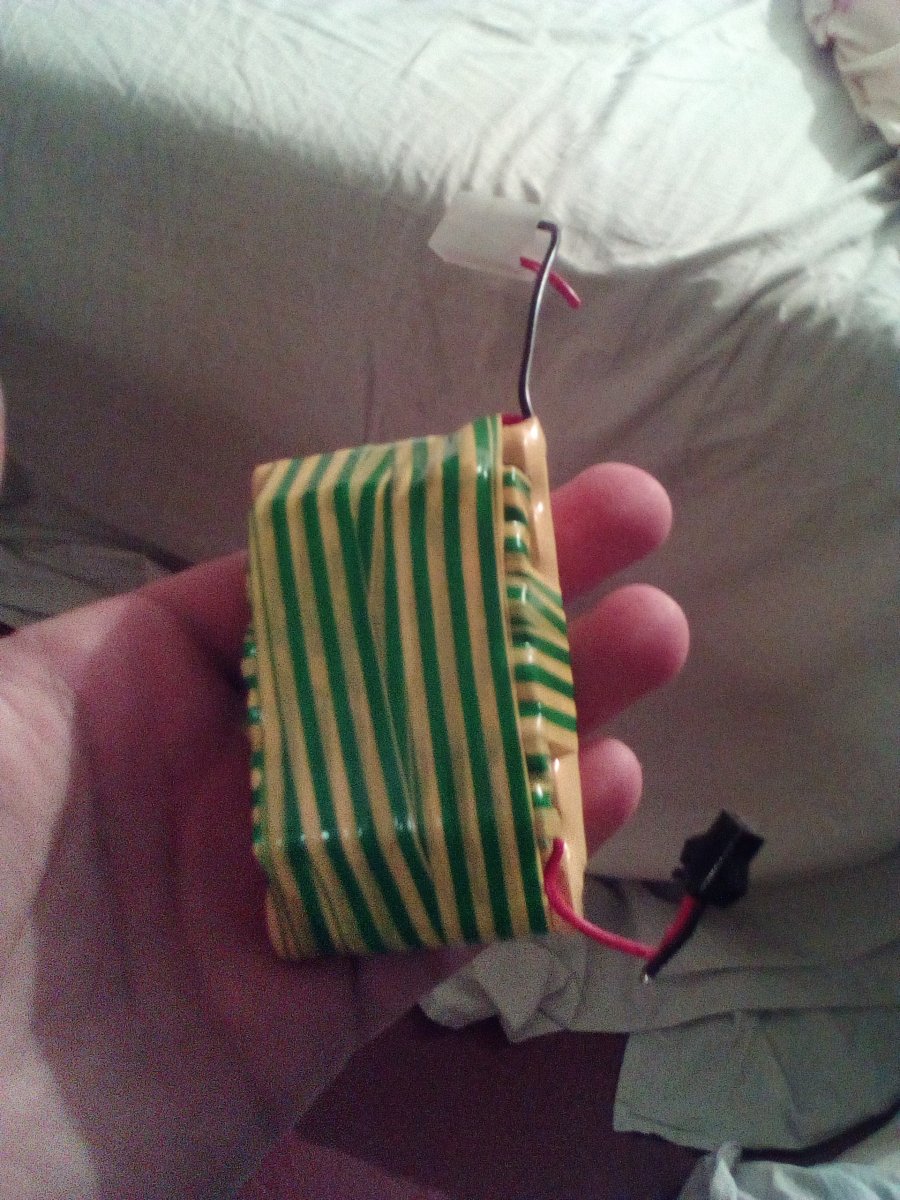

Запаяв їх в купу. І сумарно вийшло 14.4 вольти.

Питання:
Чи не забагато це?
Якшг так значить треба допаювать резістор. Його або їх треба розрахувать.
Скільки клон потнебує тока?(мА)
Якиц приблизно вид повинна мать схема?
Ще ж і потужність треба взнать резисторів



Я б не радив Вам використовувати два аккуми різної ємності.
Краще візьміть більшого і пропустіть через dc/dc підвищуючий модуль,він коштує гривень 40.



Наприклад такий http://voron.ua/catalog/018929

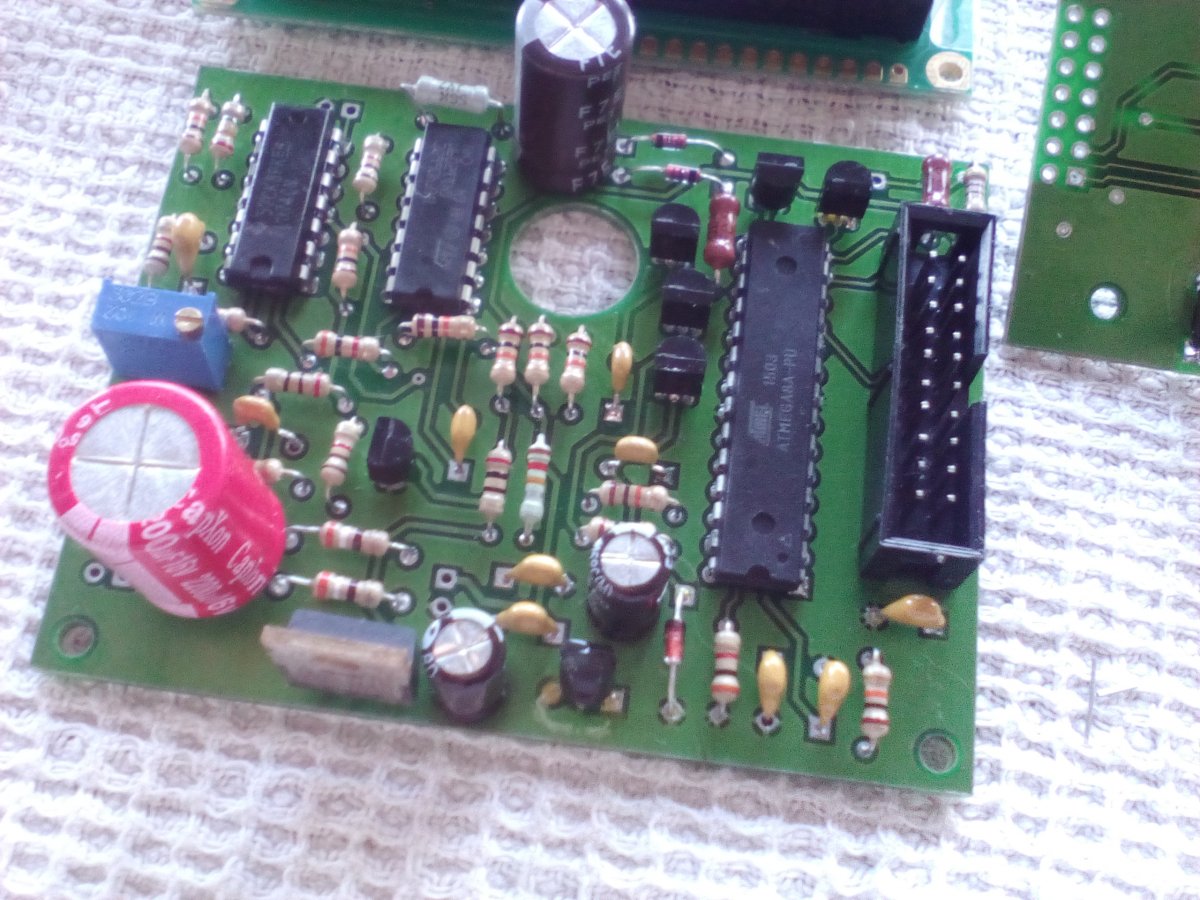

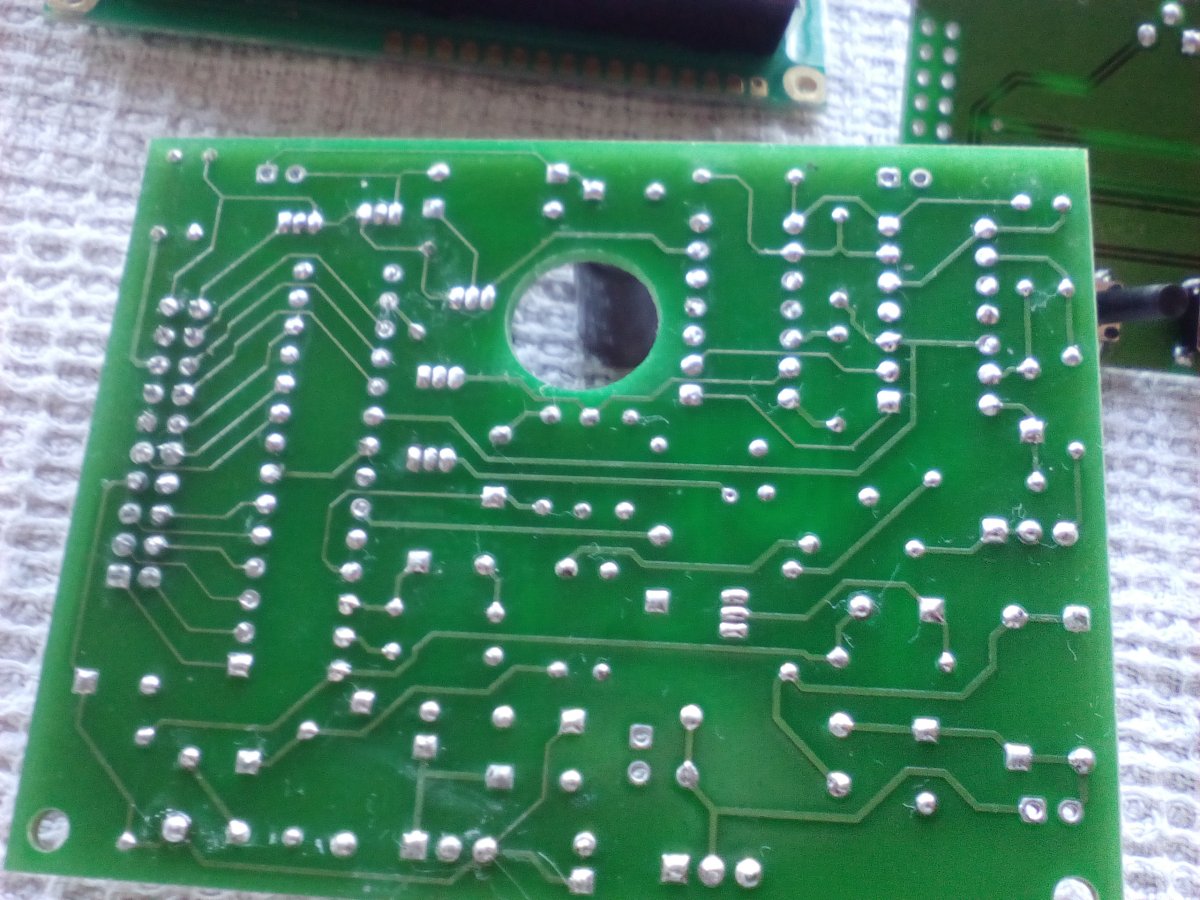

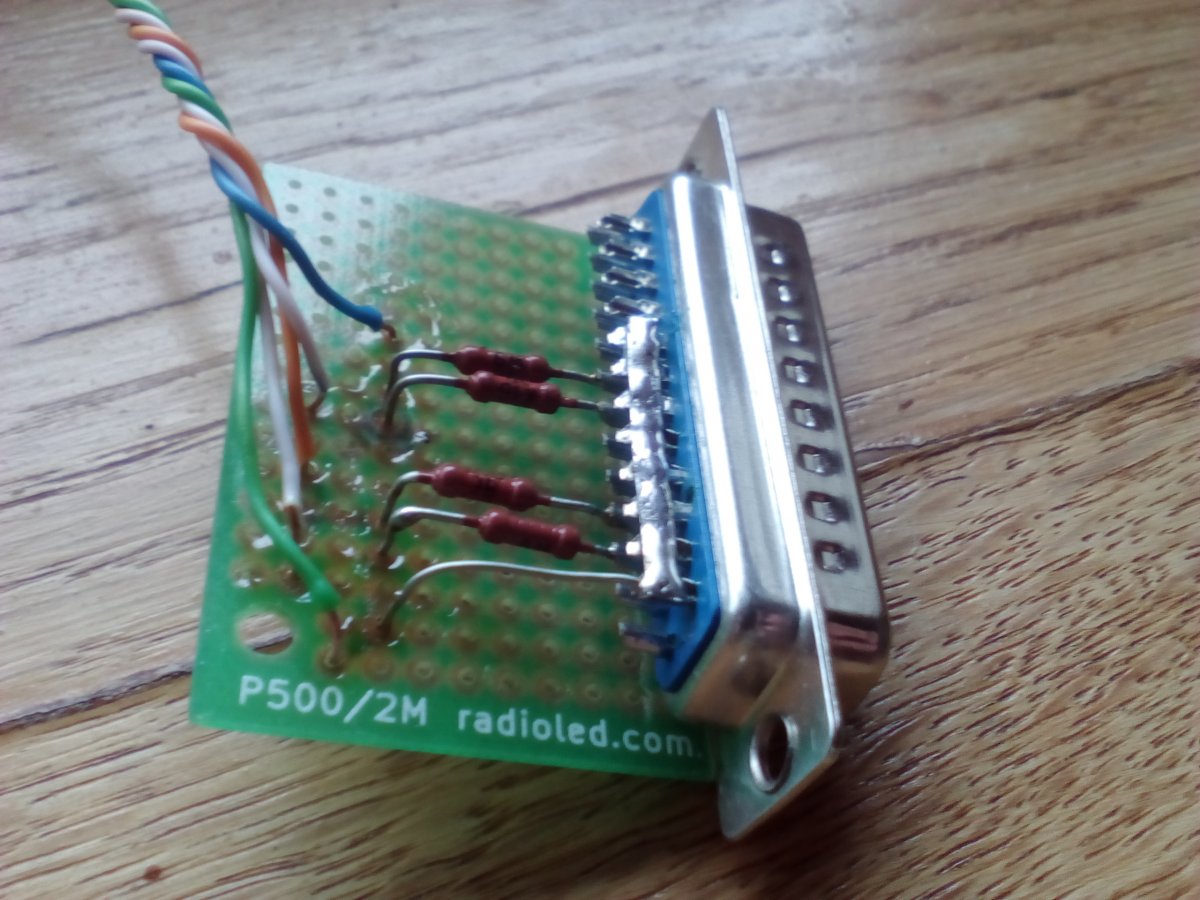

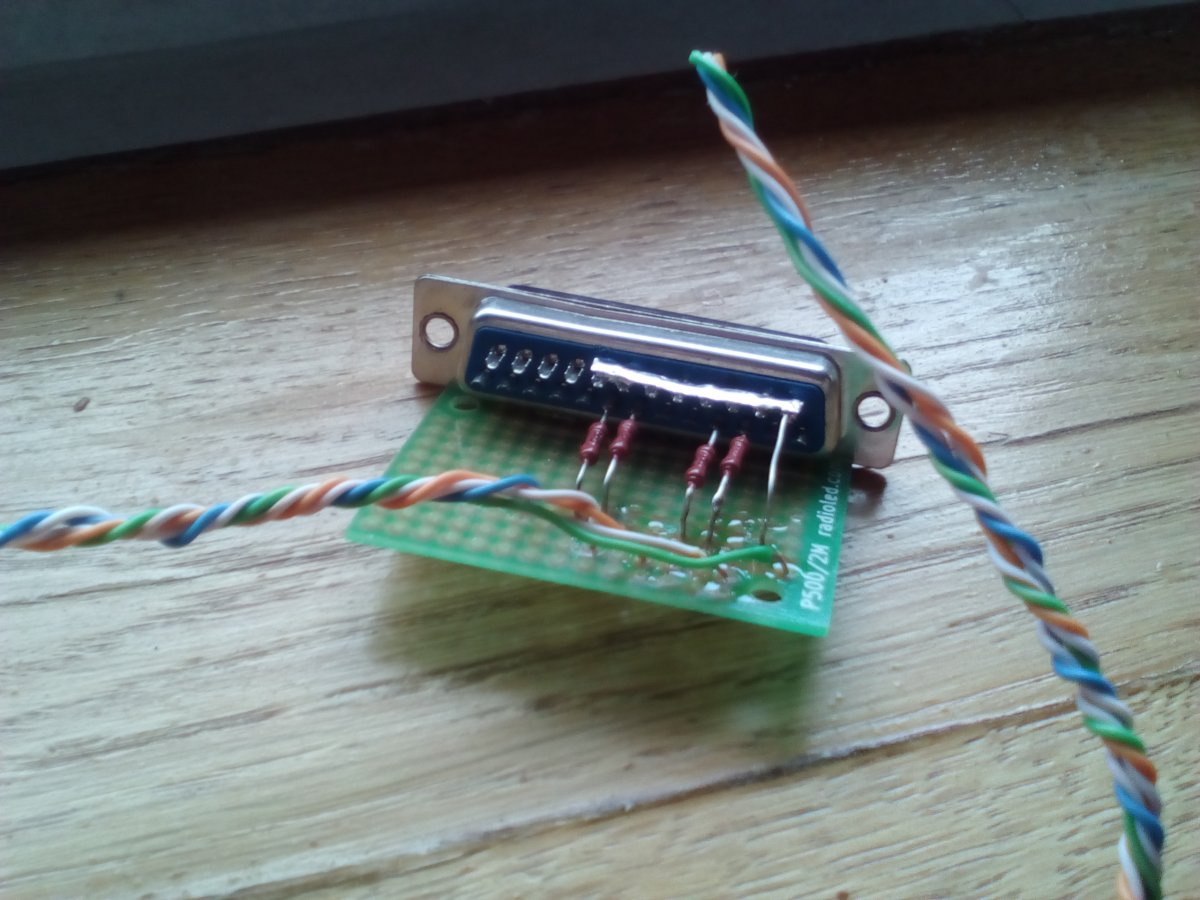

Сьогодні продовжив зборку. Зібрав програматор по цій схеміhttp://www.radiodom.org/index/prostoj_programmator_dlja_avr/0-9
Ось шо вийшло


Але нажаль в цій схемі немає виходу vcc...
І оскільки сьоггдні нарешті отримав правильний дисплей з обміну, продовжив збірку блоку.

Підключив до програматора(довелося тупо припаять бо нема конекторів одинарних. І замість шлейфу дисплею використав шнури 4х-пінові(знову в магазині чи тг замовив не те, чи то поклали не ті конектори на шлейф)
Але поніпрог сказало шо девайс не опізнаний або не під'єднаний.

Ваші думки? Шо рАбіть?
ПС: ще от не зрозумів з гніздом живлення. В мене само гніздо не таке як у Яковлєва, то я не знаб чи правильно припаяв резистор. Він має на плюсу стоять? Мало того там має бути наче 540 аше в мене був тільки 680
ПСС: а ще згадав шо в програматорі резистори 160 ом замість 150. Бо не ті купив. Прошу допомоги розумніших)



инструкцию на глубиник клон АВР??? где взять ?помогите ?



а какая там может быть отдельная инструкция? все тоже самое
