вот я видео нашел интересное посмотри пожалуйста видео с 9.56 сек...там процес застаривание...это обычная краска или специальная?
Пока без фото, но спешу поделиться. Взял 2 пакетика сульфата цинка (по 10 грамм) залил 250 г горячей воды из чайника, перемешал. на + оболочки от батареек, на - свеженарощенный знак. минимальный ампераж, ток 12 в., покрытие пошло, 10 минут - слой для магнита на холодильник - ОК! до фотоаппарата завтра-послезавтра доберусь - покажу, сегодня виски, так как был очень тяжелый день. надо думать, где взять цинка

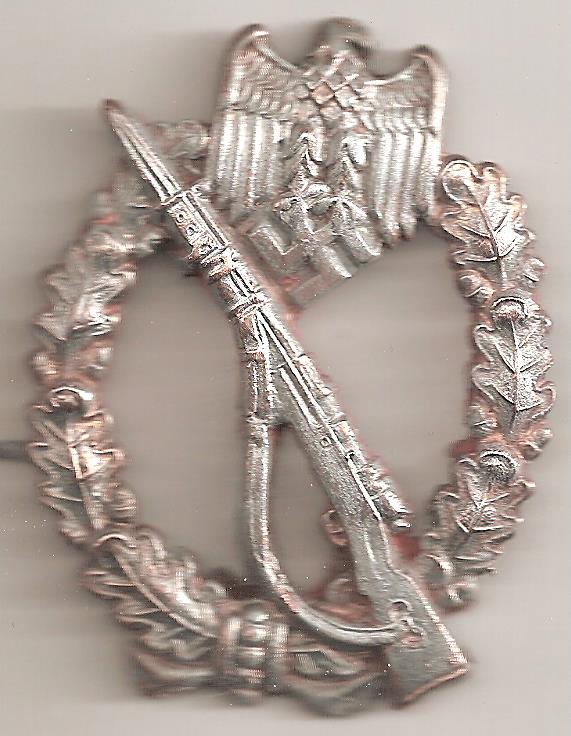

до фотоаппарата так и не добрался. попробовал стойкость покрытия металлической щеткой. в принципе, для 10 минут результат удовлетворительный. вот скан
Здравствуйте! Хочу предложить по хорошей цене остатки средств для гальваники (позолота) HEIMERLE-MEULE Раствор технич. Au H+M FG-200 для ванны, (100 мл, 1 г) 0080 Раствор технич. Au H+M FG-200 для ванны, (100 мл, 1 г) 0080/120 Раствор технич. Au H+M FG-200 для ванны, (100 мл, 1 г) 0000 Раствор технич. Au H+M FG-200 для ванны, (100 мл, 1 г) 10000 Блескообразователь B для раствора H+M Scandia 360 (1 л) Блескообразователь А для раствора H+M Scandia 360 ( 1л) Раствор технич. Au H+M GP-204 для ванны, (1 л, 5 г) Эмаль COLORIT Ice-blue голубая (18 г) Основа (грунтовка) для нанесения красок COLORIT Premium Bond (4 мл.) Вопросы на почту: myp_82@ukr.net
Спасибо комраду ПаПаша за поддержки темы!!!! Чертовски приятно видеть все новых и новых комрадов у которых все начитает получаться
на счет латуни уже ясно а можно ли с помощью гальваники нарастить слой бериллиевой бронзы(медь + 2-2,5 % бериллия)?
Первый опыт.Купил бронзовую пудру(жаль выкинул этикетку)похоже полная лажа, подделка. Кроме проводника отложения ноль.Кто нибудь сталкивался с подобным?
Сейчас используют конфети из металлизированной плёнки в хлопушках и рассыпное в воздушных пушках , может и пудра такая из металлизированного пластика , или не бронза ( окислы некоторых металлов имеют золотистый блеск или карбид титана , золотоискатели напарывались на обманки ) , может такую пудру на огне погреть , пластик сплавится и запах будет химический , медные сплавы в пламени светятся зелёно-синим огнём , у других металлов другой спектр , по химическому справочнику можно посмотреть .
д да, можно. только следите за тем, что бы мелкие стружку не сливались снизу чулка т.к. в этом случае буде нарушена геометрия анода и соответственно осаждение на деталь не будет равномерным. Делайте так, основа анода это рамка из меди в середину которой засыпьте стружку и всю эту конструкцию в чулок. Больше экспериментов и все получится. К вопросу об бронзовой пудре. Doktor.S уже разобрался но я еще раз добавлю - современная бронзовая пудра в большинстве своем представляет из себя простую краску а не металл. Нужно внимательно выбирать. Лучше искать на всяких хламниках (блошиных рынках) где могу продавать еще старые запасы.
А вот вопрос возник : а можно покрыть не медью , каким-нибудь чёрным металлом,например сталью ? Заранее спасибо за ответ .
Процесс называется осталивание , очень сложен в поддерживании параметров , сам ход реакции капризный , не в каждом гальваноцехе возможен , в домашних условиях ещё труднее .
Предстоит латунирование нескольких мелких стальных велосипедных деталей.Как правильно поступить, сразу латунировать(вопрос для меня новый) или сначала обмеднить(это уже знакомо) а потом по меди латунировать?.Есть-ли различие в электролите для первого и второго варианта.
любое покрытие (медь, латунь) полученное в домашних условиях больше подходит для статический деталей т.е. для тех, которые не предполагается юзать постоянно.... само покрытие слабо держится на поверхности стали. мы как то пробовали обмедните деталь станка... пока не трогаешь держится красиво но при обработки отслаивается. Если деталь просто декоративная то можно пробовать сразу латунирование... хотя результат может не соответствовать вашим запросам.
Сделал три литра данного раствора по минимальным значениям.Анод латунная пластина неизвестной марки. Покрытие идёт отлично....НО. чем толще слой, тем краснее цвет, а хочется желтый получить.Может дело и в аноде. Есть понимание, чего добавить(увеличить в растворе), чтобы колер стал желтее?
Можно этот метод попробовать , я им гильзы покрасневшие " желтю " . https://reibert.info/threads/zolochenie-medi-s-ispolzovaniem-cinka.299544/
Латунирование отличается от меднения тем, что сделать толстый слой латуни не получится! Как известно, латунь есть сплав на основе меди а сплав сделать путем электрохимии не получится. Т.е. латунирование это чисто декоративное покрытие толщиной в несколько микрон. Да, покрытие хорошо полируется и отлично держится но сделать слой латуни толщиной хотя бы в 1мм не получится. Именно по этому в Вашем случае идет покраснение - это говорит, что на покрываемую деталь начинает осаждаться медь, выделенная из электролита и анода
Спасибо.Этот вариант я пробовал.У меня почему-то не получилось.Может потому что цинк был не куском а стружка. А вот что мне ответил специалист (советую, быстро ответила) http://blog.tep-nn.ru/?p=296#comment-145635 Цвет покрытий из сплавов медь — цинк очень чувствителен к содержанию металлов в электролите, и его изменение (сероватый или розоватый цвет, неоднородность цвета) свидетельствует о необходимости корректирования раствора. Коррекция электролита пирофосфатного электролита. 1. Электролит периодически необходимо прорабатывать в рабочем режиме, т.к. он не любит простоя. 2. Электролит нельзя перегревать. 3. При получении покрытия с красным оттенком добавить в электролит пирофосфат натрия в количестве 4 – 10 г/л, повысить pH и увеличить плотность тока. 4. При проявлении в покрытии на кромках деталей цинка добавить в электролит щавелевой кислоты 2 – 5 г/л и снизить плотность тока. 5. При образовании на покрытии темного налета разбавить электролит водой на 20 – 24 %, добавить борной кислоты 1 – 2 г/л и уменьшить плотност Теперь мои эксперименты. Повесил вместо пластины латунную гильзу 32, цвет стал жёлтый, затем повесил какой-то латунный ключь, типо от гаражного замка, цвет ушёл в зелень.Так что пока корректировать не буду, буду искать настояший анод
