Гальваника

Тема в разделе "Реставрация находок", создана пользователем ENTREGA, 9 сен 2011.

  1. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Попробуем воссоздать тему по гальванике
    На создание этой темы меня подтолкнул свой печальный опыт освоения всех тонкостей этого интересного способа изготовления копий и реставрации. На все возникающие в процессе освоения техники гальваники вопросы, в Интернете ответов не найти т.к. все те, кто поставил это дело на коммерческую основу не спешат поделиться своим опытом. По этому, выкладываю азы для всех заинтересовавшихся.
    Начнем.
    В самом начале необходимо приобрести некоторые составляющие части гальванической ванны.
    1. Ванна.
    Это должна быть диэлектрическая емкость не менее 5 литров. Отлично для этого подходит корпус от аккумулятора (после того как будут удалены перегородки) и токо не проводящий и пластмасс рассчитан на агрессивную среду (электролит)
    2. Источник питания.
    Во всех инструкциях по гальваники приводятся куча формул по расчету плотности и силы тока и т.д.и т.п. но не все мы помним курс школьной физики и по этому я не буду нагружать всем этим (я то же не помню)
    я поделюсь своим опытом. Я использую зарядное устройство для аккумуляторов "Аида-6" стоимостью около 130-140грн. Они могут быть любые НО! ОБЯЗАТЕЛЬНО с плавное регулировкой силы тока. Те, которые переключаются на несколько стационарных положений не совсем подходят.
    3. Провода (входят в комплект) "крокодилы" и всякая мелочь о которой мы вспомним позже
    На фото установка в сборе


    Изображения:

    АСИРИС 1984, Bogdanternopol, 663 и 29 другим нравится это.
  2. Интересные лоты

    Интересные лоты

    1. все на фото все мои настольные медали на продаже https://reibert.info/auction-history/auctions?type...
      650 грн.
    2. Лот№А133 Шорты в расцветке MТР армии Великобритании (оригинал) 27/76/92 от 1 грн. Легкие армейские...
      195 грн.
    3. Вашему вниманию представляется штатный комплект 1943-го года состоящий из: 1. Оригинальный штык No...
      1900 грн.
    4. все на фото все мои настольные медали на продаже https://reibert.info/auction-history/auctions?type...
      350 грн.
    5. Клинок кован в ручную из тепловозного клапана,лигированная сталь 40х9с2. Толщина у обуха 6.3 мм. с с...
      4600 грн.
    6. 1600 грн.
    7. 350 грн.
    8. тяжёлый металл
      450 грн.
    9. Отличнейшая немецкая шляпа. Размер 58-й
      30 грн.
    10. состояние хорошее
      25 грн.
  3. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Дальше.
    Электролит.
    Для этого нам потребуется
    1. медный купорос
    2. электролит для аккумуляторов
    3. спирт (водка)
    Т.к. в домашних условиях проблематично делать два раствора (один для затяжки второй для наращивания) и менять его в процессе изготовления копии... остановимся на чем то среднем:
    - 250-270 гр. медного купороса растворить в 500гр дистиллированной (если нет в обычной отстоянной)
    - добавить 80мл электролита для аккумуляторов
    - долить воды до литра.
    Теперь спирт. Его добавляют для качественного и прочного осаждения металла. Но нельзя переборщить иначе поверхность будет хрупкой.
    Все это в последствии получают опытным путем но для начала
    - добавляем 30-40мл (на литр электролита) спирта медицинского.
    если у нас ванна на 5 литров, соответственно делаем все это пять раз)))
    заливаем (желательно через фильтр) электролит в ванну

    АСИРИС 1984, Bogdanternopol, 663 и 16 другим нравится это.
  4. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Теперь, когда сама ванна с электролитом готова, приступаем к следующему этапу - изготовление формы.
    На эту тему написаны статьи и книги и по этому все, кто решит убить свои выходные на освоение техники гальваники без труда их найдет в Инете.
    Здесь я опишу только один способ.
    Используем стоматологическую мастику для снятия слепков. Она свободно продается в спец. магазинах дла стоматологов. Стоит около 100-130 грн. Расфасовка 1 кг. хватит шоб наиграЦЦА))) Кроме того приятно пахнет, быстро застывает легко удаляется с кухонного стола и всего остального что успели испачкать )))
    На фото снятие слепка с кокарды ССмана
    На все про все 15 минут.
    Но есть у этого материала свои недостатки.. он подходит для предметов с крупным и плоским рисунком. Т.е такие вещи как бляха, кокарда (как на фото). Вещи с более мелким рельефом и рисунком могут не получиться. не будет четкого рельефа.
    При изготовлении формы обязательно оставляйте место (поля) для укладки проводника.


    Изображения:

    АСИРИС 1984, Bogdanternopol, 663 и 13 другим нравится это.
  5. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Теперь приступаем к самому ответственному моменту - нанесения токопроводящего слоя. В простонародье графитирования.
    Самый доступный для нас материал - графит.
    Его можно купить на любом радиорынке в виде порошка или на хозяйственном в виде контактов для электро моторов. В первом случае он уже готов в импользованию а во втором его нужно натереть на самом мелком напильнике (от наждачки много мусора) и просеять.
    Если есть возможность то можно просто купить спрей "Графит" и все))) но он стоит таки денег.
    Приступаем к нанесению графита. Хочу особо отметить важность этой операции. ВсЁ до мельчайших пор в форме должно быть покрыто графитом.
    После того, как вы посчитаете что все ОК нужно убрать излишки (сдуть феном) Только делайте это аккуратно а то заставят всю кухню мыть)))
    зы. если кому то повезет и он найдет настоящую бронзовую пудру то она тоже хорошо подходит но там есть свою нюансы и если кто-то столкнется мы это опишем


    Изображения:

    АСИРИС 1984, Bogdanternopol, 663 и 13 другим нравится это.
  6. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Теперь нужно уложить проводник.
    Для этого используется отожженная медная или латунная проволока.
    На фото он (проводник) закреплен скобами из меди. Это "чиста" моя идея и пока повтора не видел)))
    Конец проволоки от края формы нужно за изолировать что бы он не тянул на себя покрытие. К нему мы будем подключать контакт.
    Проводник должен быть уложен как можно плотнее к форме (графиту) для лучшего контакта. После укладки можно еще раз пройтись кисточкой с графитом по местам прилегания проводника


    Изображения:

    АСИРИС 1984, Bogdanternopol, 663 и 13 другим нравится это.
  7. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Продолжим.
    Ванна с электролитом готова. Форма готова.
    Следующий момент на который нужно обратить внимание.
    Анод.
    Медная пластина, толщиной не менее 3мм. Площадь должна быть больше покрываемой детали (Катода)
    В процессе дальнейшего обсуждения я опишу некоторые варианты изготовления анода из обрезков меди и облоя меди который получается в процессе наращивания. Но для начала нужно найти медную пластину.
    По периметру пластины (желательно) закрепить ПВХ трубку от изоляции провода. Это нехитрый прием позволяет увеличить срок работы пластины. Опять же не буду вдаваться в терминологию и физ. обоснование т.к. сам могу ошибиться и буду выглядеть неприглядно в глазах людей которые в этом разбираются))))
    Еще несколько тонкостей)
    Пластина не должна опираться на дно и быть вплотную к стенке ванны.
    Но фото мой анод. Две пластины вставленные в отобранный у супруги чулок (это отдельная тема для форумов))) между которыми засыпаны обрезки и пр. отходы меди. Закреплена крокодилами.


    Изображения:

    АСИРИС 1984, Bogdanternopol, 663 и 14 другим нравится это.
  8. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Теперь у нас все готово и мы должна разобраться со схемой подключения.
    АНОД - плюс
    КАТОД - минус
    Сам схему не нарисую и по этому беру из Инета

    Общий вид электролитической ванны из оргстекла с анодной пластиной и катодной штангой.
    1 — «плюс» источника тока
    2 — «минус» источника тока,
    3 — отметка уровня электролита,
    4 — подвес,
    5 — катодная штанга,
    6 — анодная пластина.

    На втором рисунке изображены варианты расположения анодов и катодов


    Изображения:

    АСИРИС 1984, Bogdanternopol, 663 и 13 другим нравится это.
  9. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Теперь несколько "тонкостей"
    располагать анод от катода нужно не менее 15см
    периодическое покачивание катода ускоряет наращивание металла и равномерность покрытия. Рекомендуют (только один раз нарвался на такой совет)) сделать механизм который будет покачивать деталь з0-40 раз в минуту. Ну это уже в дальнейшем. Сам я просто проходя мимо шевелю деталь и иду дальше. При полном покрытии детали (например шар) аноды должны быть расположены или по углам ванны (т.е. четыре) или с двух сторон и вот в этом случае его обязательно нужно вращать (по принципу шашлыка)))

    Всё. Мы готовы начать свой эксперимент)
    Плюс подключен к Аноду.
    Минус подключает к катоду.
    Включаем. Погружаем деталь (она же катод) в ванну.
    ОБЯЗАТЕЛЬНО! Загружать деталь в ванну нужно под напряжением!
    Убедитесь, что в детали нет пузырьков воздуха, игаче в этом месте останется дырка. Если таковые есть, нужно аккуратно, кисточкой, их удалить не вынимая деталь из электролита. В умной литературе советуют и рекомендуют перед загрузкой смочить поверхность спиртом.... действительно, в этом случае смачиваемость детали намного лучше и обязательно нужно пробовать и этот вариант... но я как то "пристрелялся" обходиться без этого. Есть опасность, что при смачивании спиртом поверхности смоется графит с мелких деталей.
    Теперь, после того как все заряжено, выставляем самую низкую силу тока и ждем. По себе знаю.. в первый раз отойти от ванны и оставить ее в покое не даст природное любопытство типа "ну шо оно там???"
    Постарайтесь хотя бы пару часов не вытаскивать деталь из ванны! Выпейте пива! Без этого ингридиента ни одна моя самоделка не делалась
    Выждали пару часов (кто утерпел) и все таки вынули посмотреть!!!!!!!
    Ура! если все так как на фотографиях то процесс идет правильно (хоть и не спешно) и можно заняться домашними делами о чем беспрестанно напоминают заходящие на кухню родычи))))


    Изображения:

    АСИРИС 1984, Bogdanternopol, 663 и 12 другим нравится это.
  10. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Итак))) процесс идет. Не забываем покачивать. После того как в очередной раз засунув нос к ванне, мы с радостью убедились, что вся поверхность детали покрыта равномерным, красивым розовым налетом меди, можно увеличить силу тока. для ускорения осаждения меди. Но не стремитесь врубить на полную катушку т.к. в этом случае просто начнет "гореть" медь и вы получите хрупкую деталь. Для первого раза я бы вообще рекомендовал самое минимальное увеличение. Все потом придет опытным путем. Я не могу сказать на сколько увеличиваю я сам)) так, на глаз.
    Прошло не менее 24 часов
    Имеем результат!!!


    Изображения:

  11. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Ну вот и всё))
    Теперь деталь обрабатывается для дальнейшего использования.
    Я категорически не претендую на крутого спеца в гальванике. Просто делюсь своим опытом и с удовольствием выслушаю мнение коллег по цеху))
    Что то я вспомню и посоветую, чем то поделятся коллеги. В Инете масса руководств и рекомендаций по гальванике. Неплохо было бы прочесть брошюрку Одноралова "Гальваника" и много других интересных статей.
    После освоения азов гальваники сфера ее применения очень широка. Можно и раковины на железяках (под покраску) затянуть, покрыть медью перед серебрением и т.д.
    Удачи в экспериментах. Делитесь опытом. Задавайте вопросы и мы все вместе будем находить правильные ответы

  12. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Вот. Удалось восстановить всю тему)))
    Теперь, памятуя начало дискуссий в теме, сразу же говорю заглавными буквами:
    Я ЭТОТ СПОСОБ ПРИДУМАЛ НЕ САМ!!!
    Пользовался множеством литературы НО, тема не скопирована с какого либо сайта или учебника а написана полностью мной, "доступным" для начинающих языком без химических и физических выкладок! Я не Ломоносов и не Менделеев.

    Volocuga, Jamaica, АСИРИС 1984 и 48 другим нравится это.
  13. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Взял на пробу несколько реактивов для точечного меднения и серебрения деталей. В ближайшее время поделюсь опытом)))

    Volocuga, Jamaica, АСИРИС 1984 и 8 другим нравится это.
  14. ЮРЧАН 87

    Я помогаю форуму ЮРЧАН 87 Oberleutnant

    Рейтинг:
    1
    Отзывов:
    5
    Лоты
      на продаже:
    0
      проданные:
    9
    Сообщения:
    2.405
    Адрес:
    Украина
    Подскажите пожалуйста,как сделать серебряное покрытие внутри латунной стопки???

    Volocuga и Bogdanternopol нравится это.
  15. vitaly_cn

    vitaly_cn Gefreiter

    Сообщения:
    54
    Адрес:
    Область войска донского
    Если память не изменяет - достаточно в нее налить отработанный фиксаж (можно взять в рентген кабинете) и немного выдержать. Но толщина покрытия будет 1 микрон.

    Окопщик и Bogdanternopol нравится это.
  16. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Вот как раз и взял реактивы на пробу. Подробно расскажу что из этого вышло.
    ... что касается методов обработки фиксажем то я пока не пробовал его в деле. много слышал но сам не могу ничего сказать... ни за, ни против))

    Volocuga, Bogdanternopol, Heinrih BJORN и ещё 1-му нравится это.
  17. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Вот хвастаюсь очередным опытом))

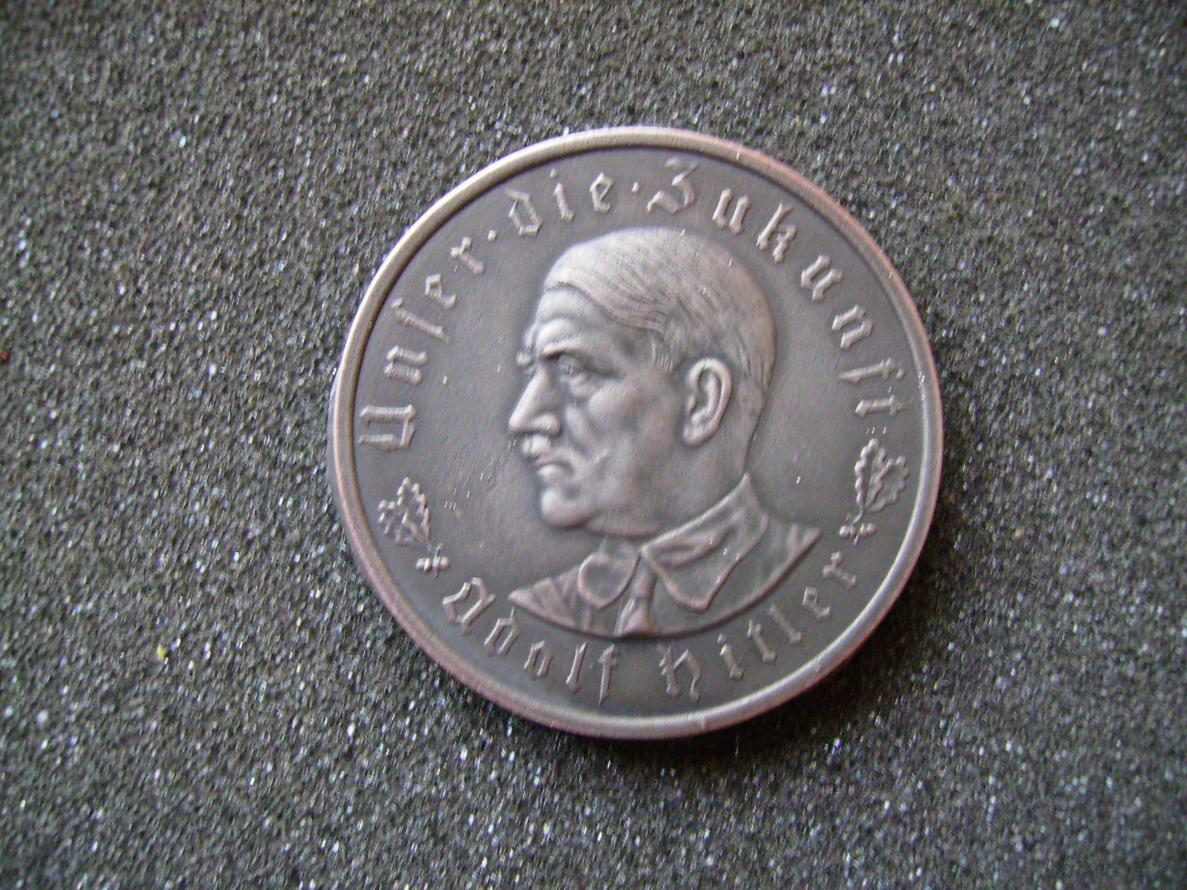

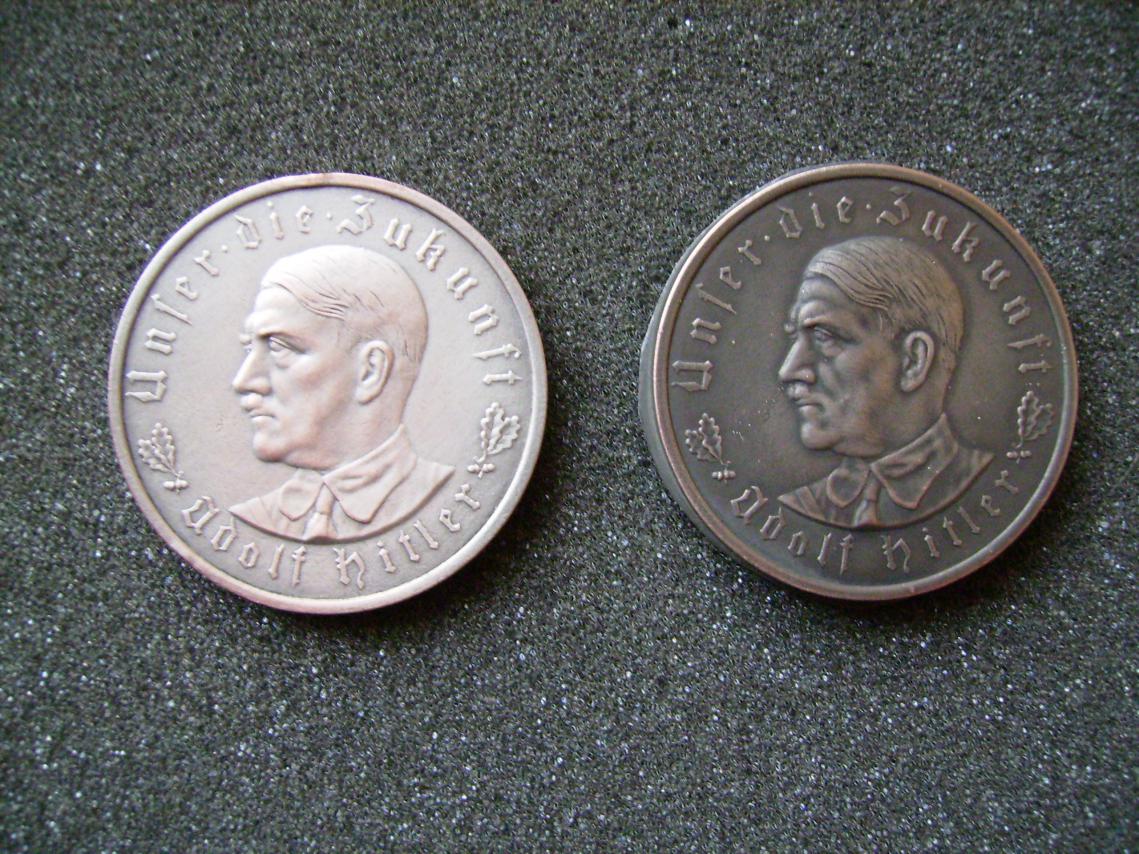

    Слева матрица, справа копия. Серебрение. Вроде нИчЁ получилось.... правде серебрение слабенькое. Подходит только для предметов которые будут стоять/лежать/висеть и не предназначенные для постоянного пользования


    Изображения:

    Volocuga, Jamaica, АСИРИС 1984 и 9 другим нравится это.
  18. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    чёйтА пропали все изображения в теме((((

    Volocuga и Bogdanternopol нравится это.
  19. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина

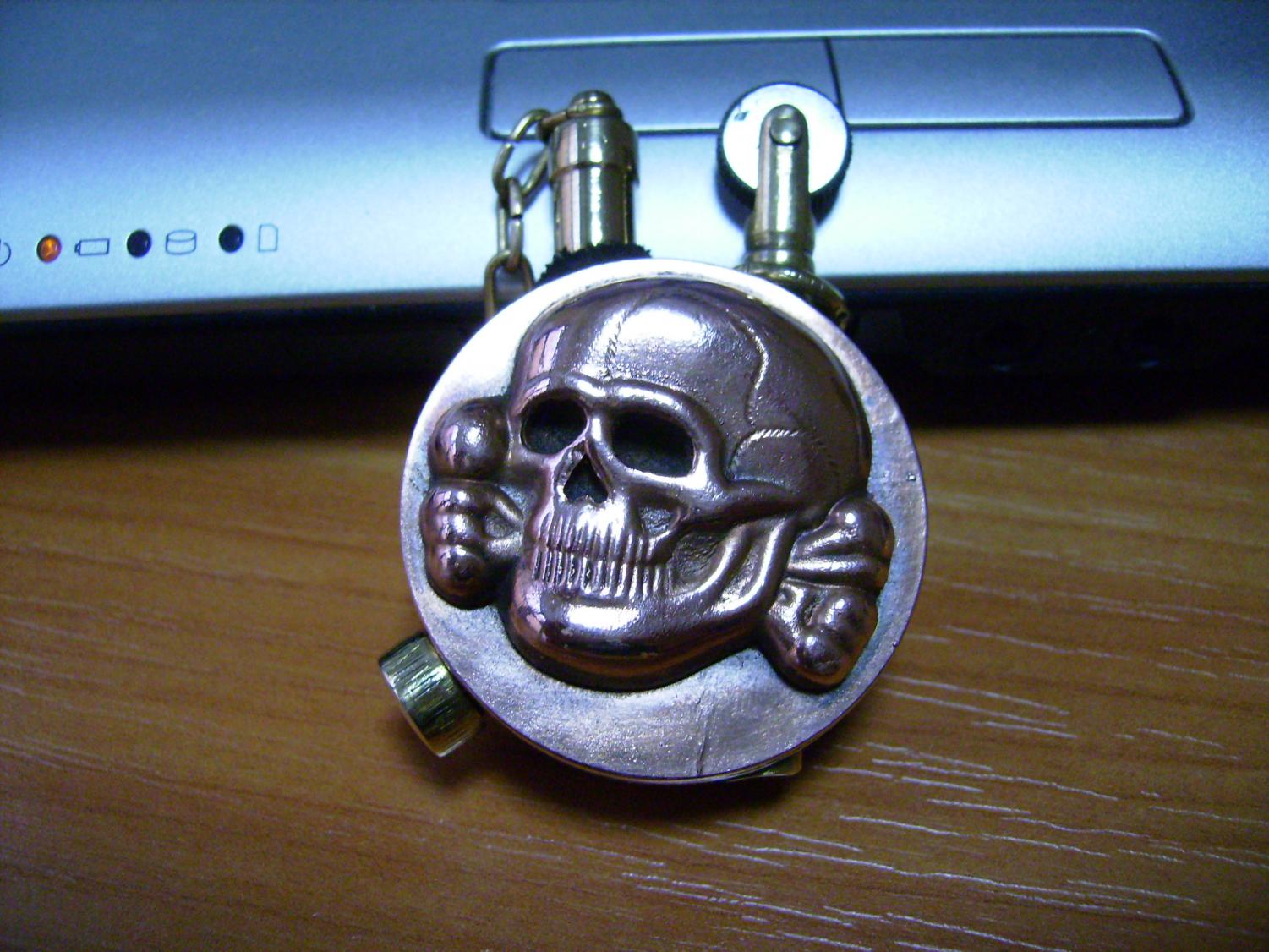

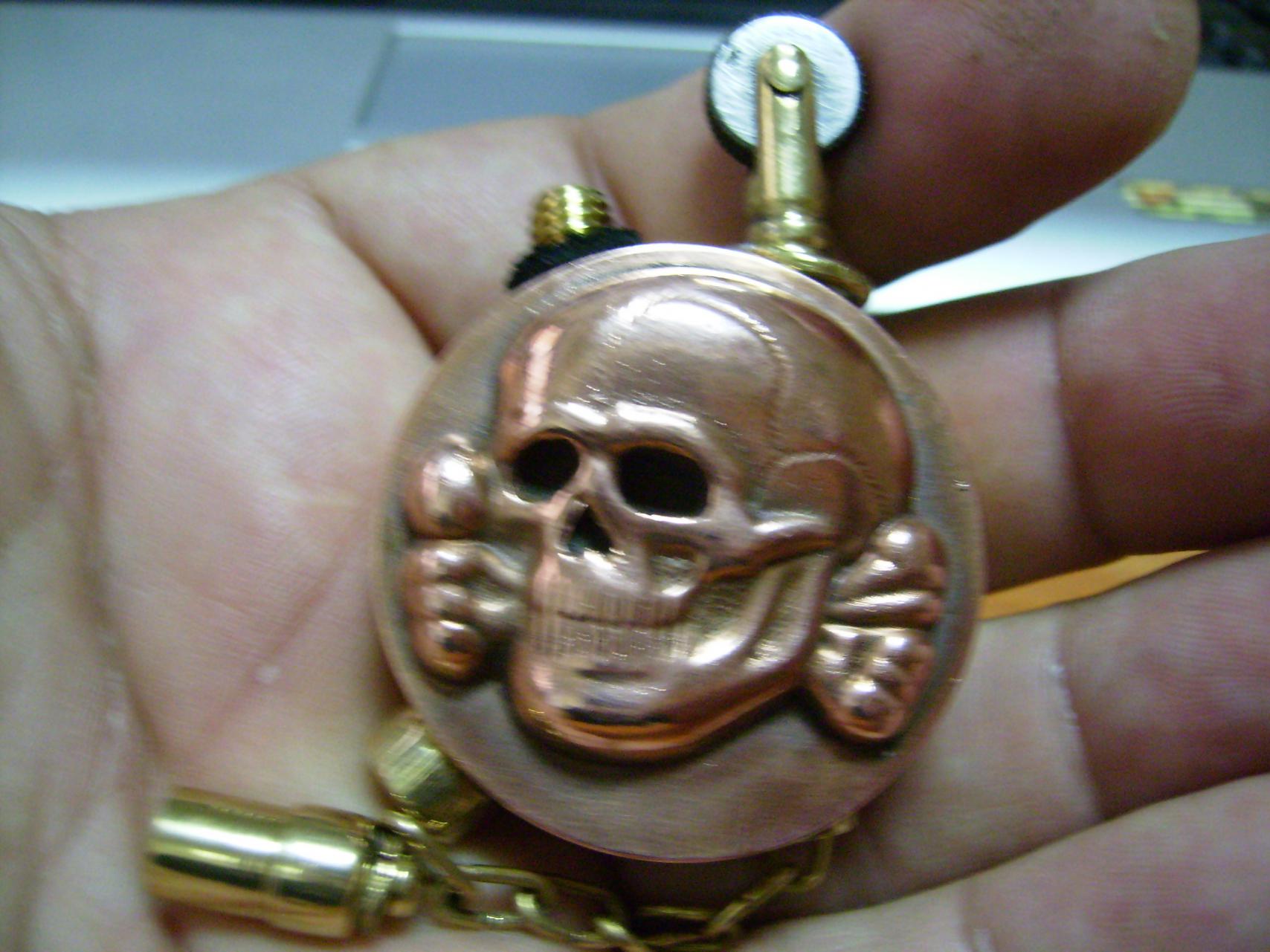

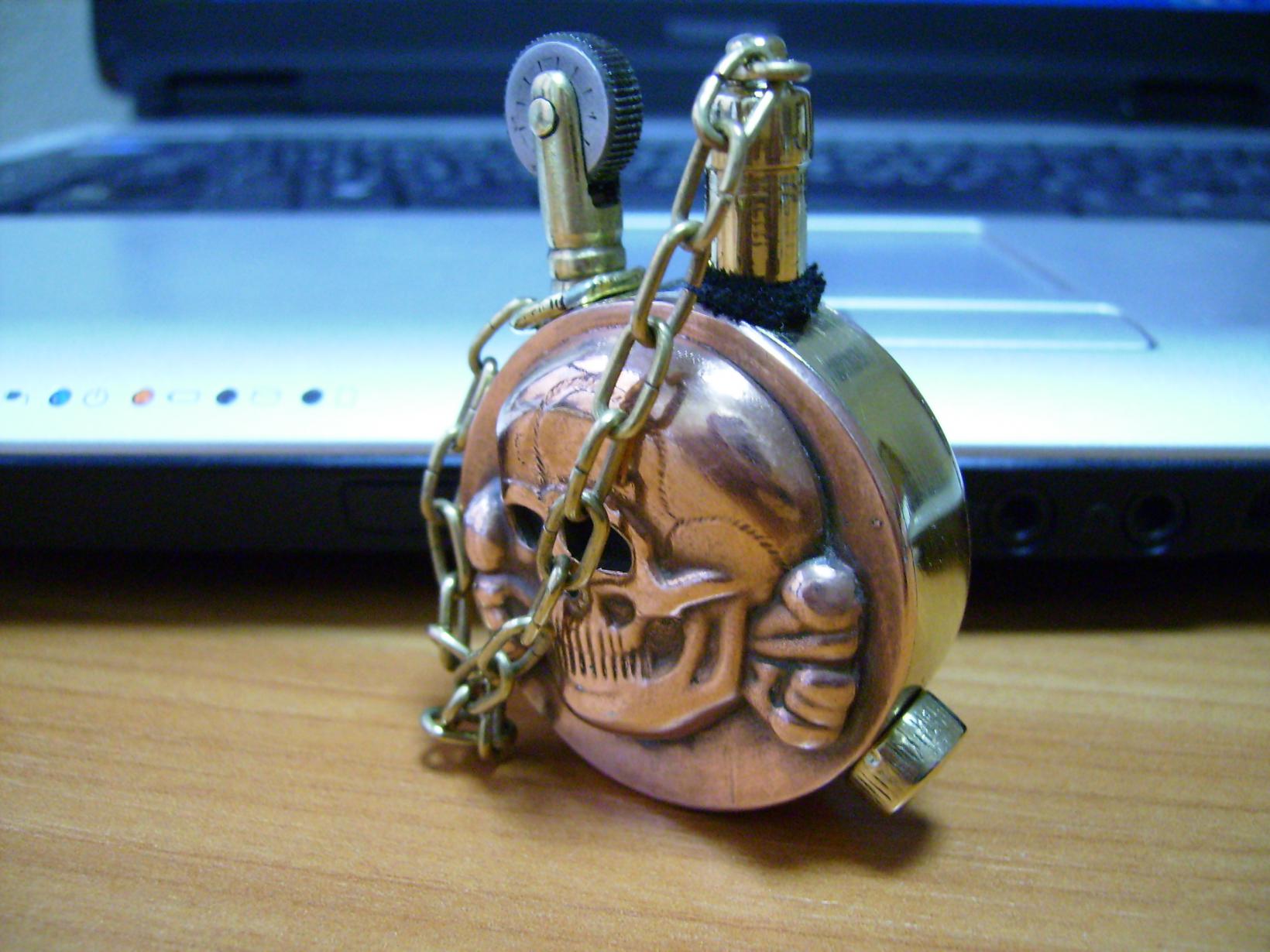

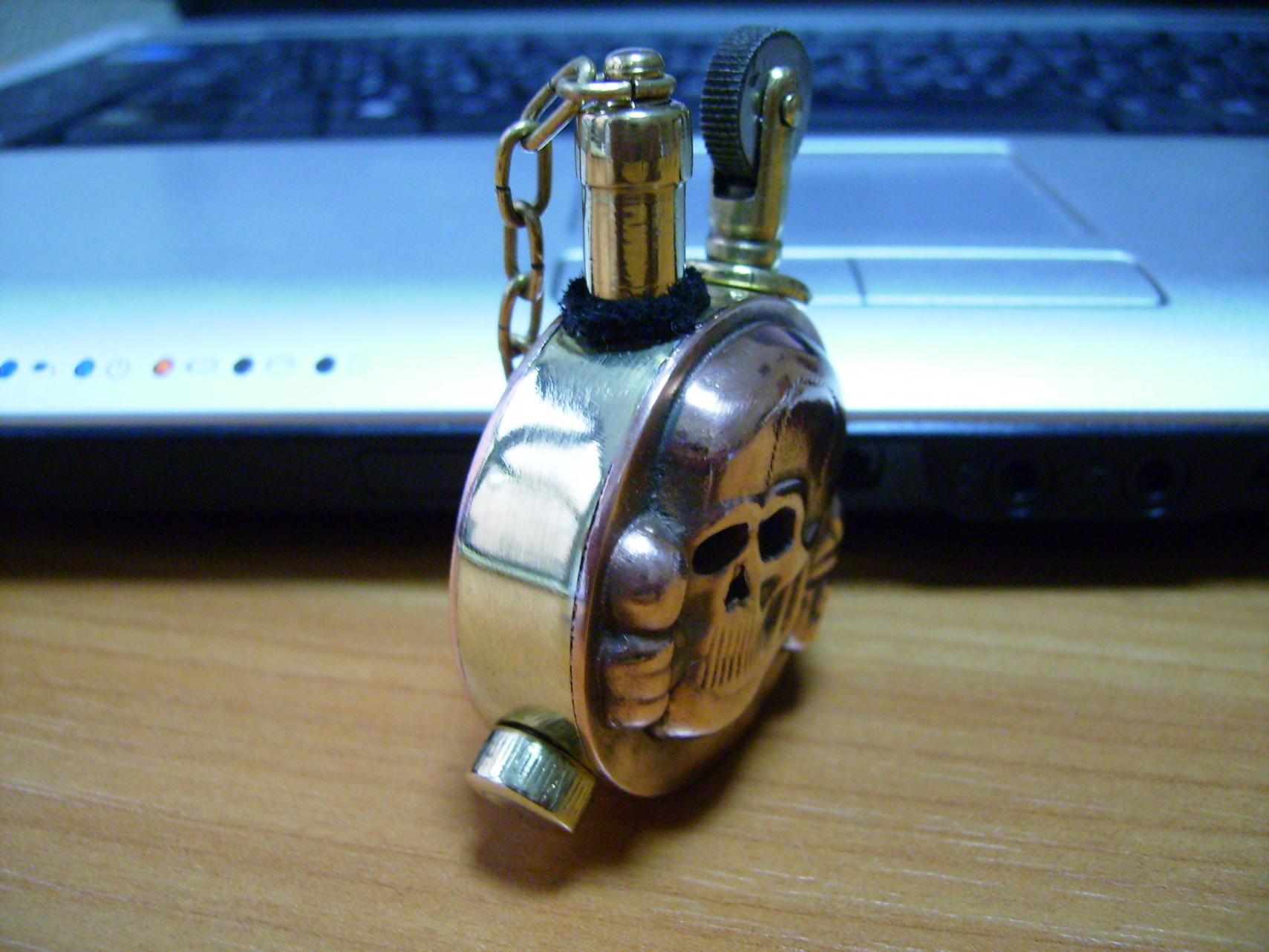

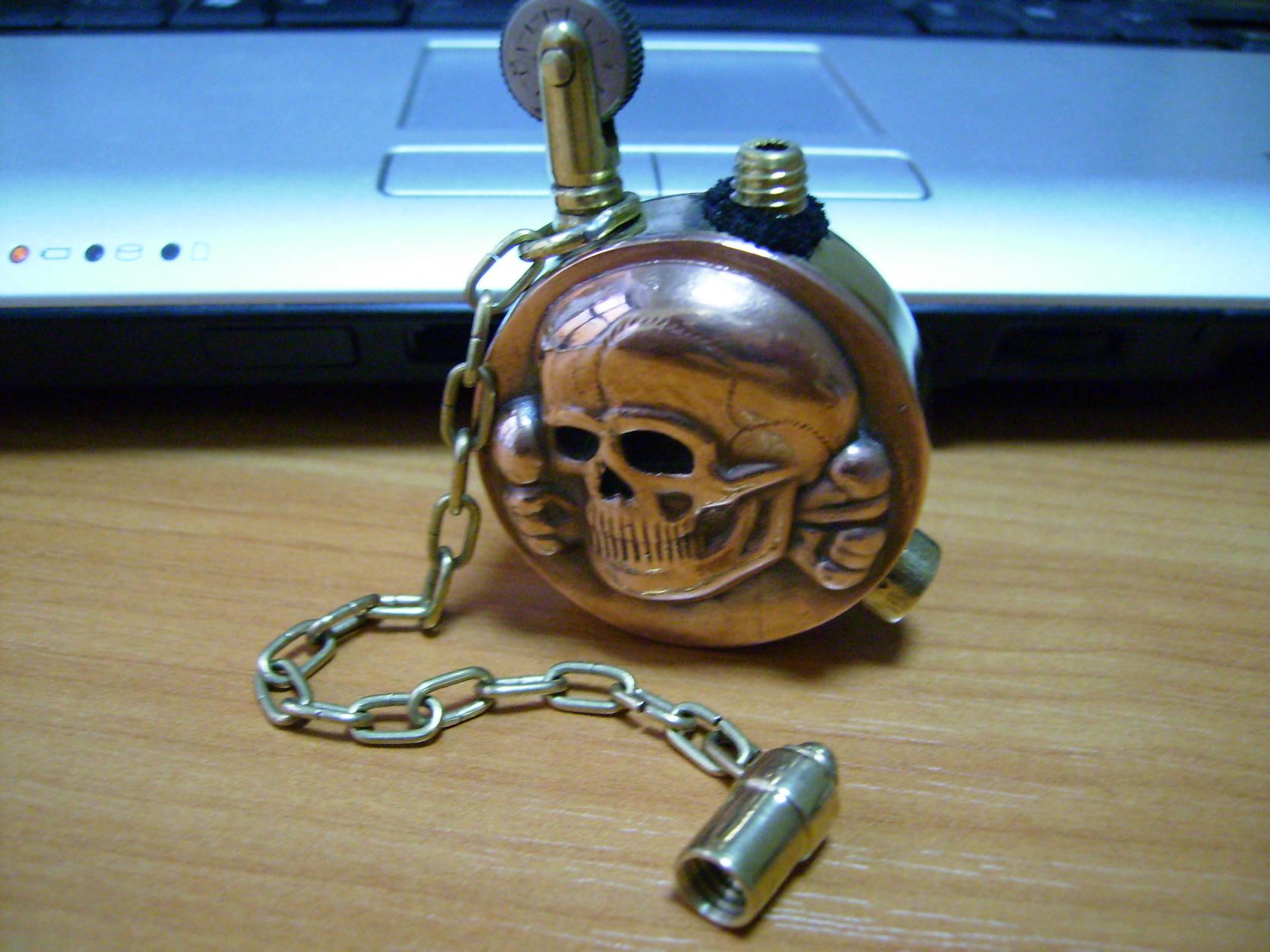

    А вто что можно сделать из продукции гальванопластики))
    зажигалка (ну нравятся они мне) родилась в выходные


    Изображения:

    Volocuga, Jamaica, АСИРИС 1984 и 29 другим нравится это.
  20. coman

    coman Stabsfeldwebel

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    1.219
    Адрес:
    Подільська бандерівщина
    Да вы прямо волшебник Гендальф, батенька ! :)

    Freeman 2, Heinrih BJORN и ENTREGA нравится это.
  21. votaga

    votaga General-leutnant

    Сообщения:
    28.896
    Спасибо, интересно. Очень увлекательная и многообещающая технология.
    — Скажите, и в магазине можно так же стенку приподнять? Ах, какой увлекательный опыт! © Иван Васильевич меняет профессию

    1 человеку нравится это.
  22. наводчик Шмульке

    наводчик Шмульке Stabsgefreiter

    Сообщения:
    528
    Адрес:
    Занзибар
    Уважаемый ENTREGA ,а сколько примерно получается толщина меди на копии ? ,возможно ли потом использовать такую зажигалку по прямому назначению ?.

  23. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Толщина получается не менее 1мм.. если не лень ждать то можете и 3-4мм (3-5 суток)нарастить))) зажигалка полностью функциональна.
    При нормальном осаждении меди, даже при толщине 1мм металл можно гравировать,полировать и чеканить ну и естественно паять.:beer:

    Bogdanternopol, РПК, Ph@ntom и 3 другим нравится это.
  24. ENTREGA

    ENTREGA Stabsfeldwebel

    Сообщения:
    642
    Адрес:
    Украина
    Bogdanternopol, Rigger, Nepster и ещё 1-му нравится это.
  25. ЮРЧАН 87

    Я помогаю форуму ЮРЧАН 87 Oberleutnant

    Рейтинг:
    1
    Отзывов:
    5
    Лоты
      на продаже:
    0
      проданные:
    9
    Сообщения:
    2.405
    Адрес:
    Украина
    На днях достал отработанный фиксаж,налил в стопку,через несколько секунд на стенках образовался налет,решил выдержать сутки,после чего слил фиксаж,действительно стопка покрылась серебром,но толщина покрытия очень маленькая.ПРОЦЕДУРУ повторил заново,результат не порадовал,уж очень маленькая толщина покрытия.Сегодня достал чистое олово,без примисей,решил залудить,результат выложу позже.

  26. Грип56

    Грип56 Stabsfeldwebel

    Сообщения:
    1.222
    Адрес:
    SPB
    Если уж быть до конца точным,то это-гальванопластика.
