Диаметр и шаг резьбы

Кто подскажет какая резьба на стволах MG 34 и MG 42? Может они там идентичные?



Подскажите резьбу на шомполе СВТ. Наружный диаметр 4 мм., шаг больше 0,7 мм. Где то встречал информацию, что это Витворта W 5/32''. Где купить такой метчик?



Приветствую.
Не подскажете, какая резьба на трубе, Маузер К-98?
Заранее благодарен.
С уважением.



Посадочная резьба на трубе Маузер М-98к: резьба Витворта, 1,1 дюйма (27,94 мм), шаг - 12 ниток на дюйм.



Огромное спасибо!
Интересно,лерка такая существует в природе или только станок.



У Маузеров вообще что ни резьба, то эксклюзив Так что станок. Хотя и есть варианты изготовления на заказ.....



Не подскажете к кому обратится?



Подниму тему.

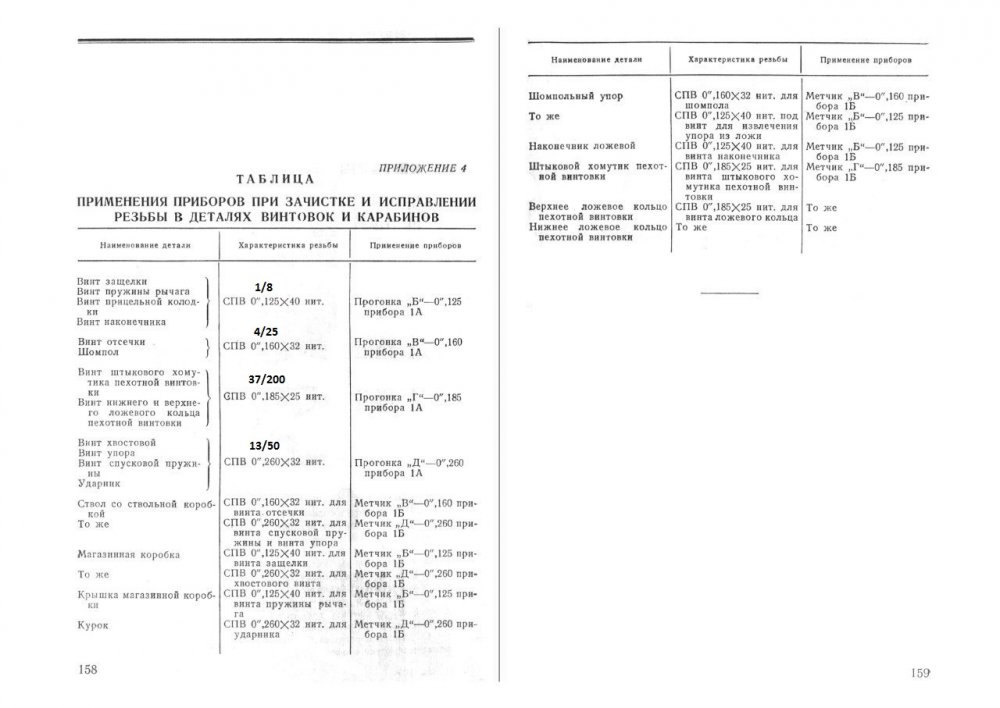

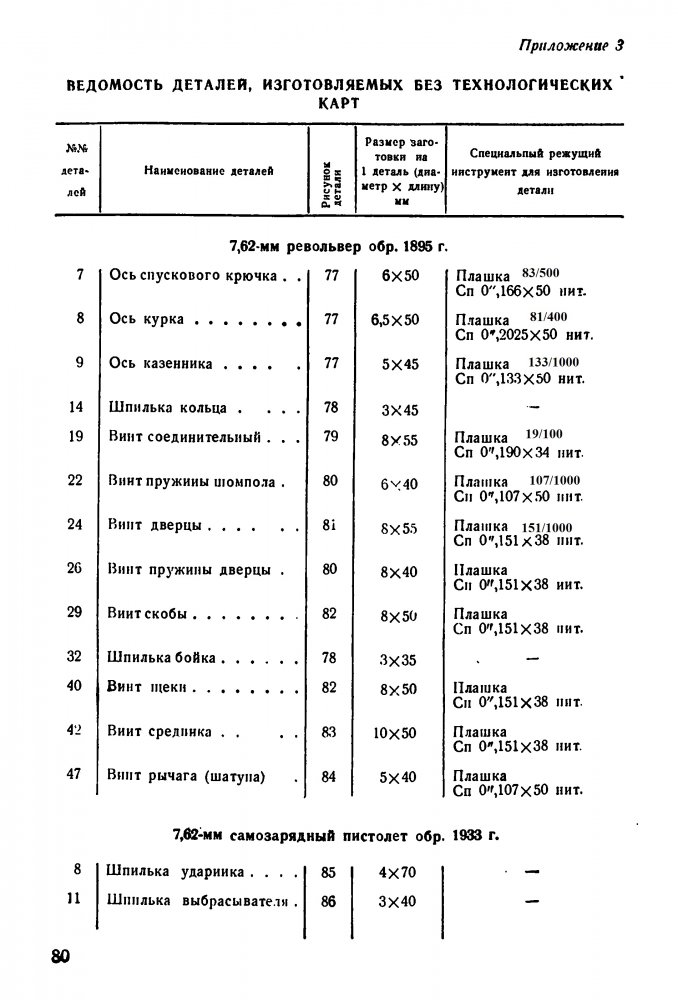

Резьбы для винтовки и карабина Мосина, револьвера Нагана.
Источник - руководства по ремонту

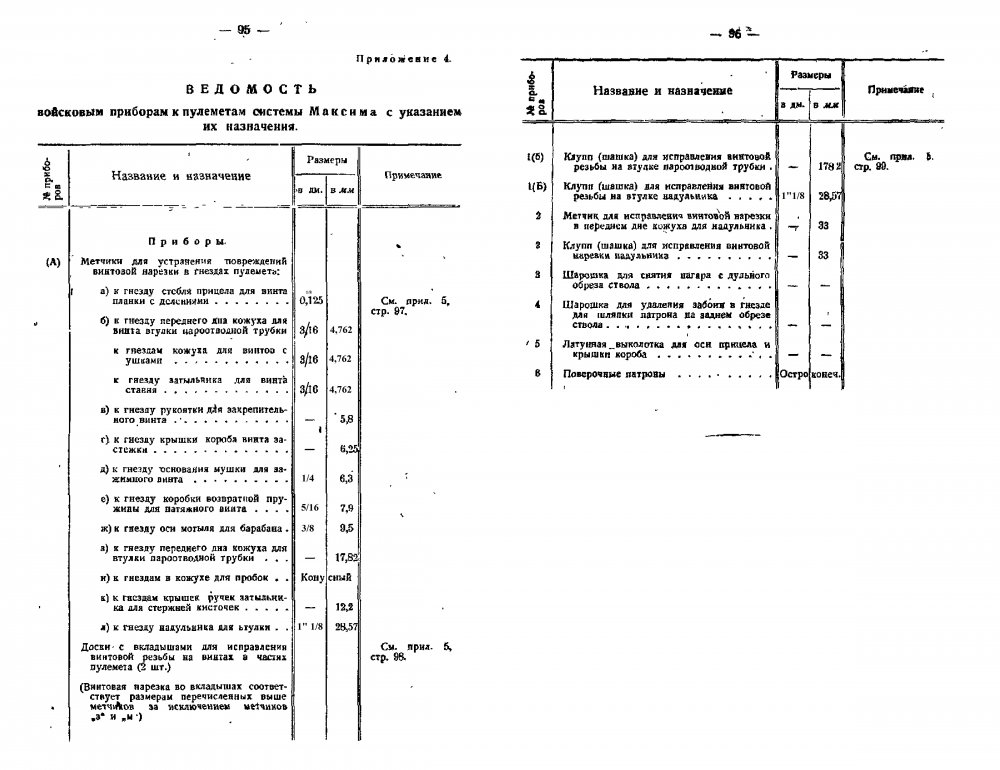

Резьбы для пулемета системы Максима (не все)



Деталь имеет наружную резьбу диаметром 6,3 мм. и шаг 0,7 мм. Разъем антенны под импортную рацию. Какой это размер резьбы? Кто-нибудь сталкивался?



Нужна плашка 1/4-36 UNC. Подскажите где купить?



Нужная тема, жаль что немного затихла.

Кто подскажет по резьбам на манлихере М95? - ствольная, винты магазинной коробки? От метрической явно отличается (даже на глаз)!



Приветствую . Подскажите по резьбе по ГЕРМАНСКОМУ кугелю .Есть без резьбы хочу нарезать подскажите сверло и номер метчика . Спасибо .



Подскажите по кугелю С ув.



Коллега, это дюймовый стандарт. с таким сталкивался. без резьбомера дюймового нечего ловить. там имеет значение количество ниток на дюйм.



Там резьба наружный диаметр 1/4", а шаг резьбы - 32 нитки на дюйм.



На ммг стволиках мосина резьба м25 шаг 1.5мм.??? Кто подскажет многих интересует этот вопрос . С ув



Ни в коем случае! 24х1,5 это посадочная резьба на стволах СКС и АК47. На трехе вообще дюймовая резьба. И там 16 ниток на дюйм!
Да, и учтите, что там резьба - профиль Витворта, и за 5 витков до конца резьбы идетплавное превышение диаметра до 0,05 мм...



Вы хотите сказать что на стволиках мосина 24 *1.5? Я думал судя по старым чертежам советским 24.89*1.58 там.



Внимательно прочтите мой пост. На Мосина дюймовая резьба 16 ниток на дюйм, профиль Витворта, на финальном участке превышение диаметра до 0,05 мм, т.е плашкой Вы такого эффекта не добьетесь. Только на станке резать.



А если проше говорить) Скажем диамитер и ли хотябы шаг по русски там 1.5, 1.6



Проще можно. Если это Вам чем-то поможет
Если переводить дюймовую систему в метрическую, то получится примерно так:
посадочное место конической формы. Диаметр 24,82-24,87
шаг резьбы можете пересчитать сами: 16 ниток на дюйм Это значит 25.4мм (1 дюйм) разделите на 16 и получите метрический аналог. Это выходит 1,5875 мм (шаг).
НО: пересчет относительный, т.к. если добиваться точности, то количество знаков после запятой будет и будет....
Во-вторых если точить на станке, то проще настроить на дюймовую резьбу и не париться. Тогда и вовсе смысла в таком пересчете нет...



Когда-то работал на заводе на станках с ЧПУ. Там все в мм, и все по программе. Точили и дюймовые резьбы. Открываешь справочник, смотришь, чему равен шаг допустим 16 ниток для нужной резьбы в мм и задаешь его в программе. Все без проблем скручивалось.



С ЧПУ-у-у ... Для меня это почти космический корабль... .
Если у Вас есть такие возможности, то я молчу



Сейчас уже такой возможности нет. Но на токарном станке с ЧПУ зная программирование можно выточить что угодно.
