Датчики для ІВ-металодетекторів. Принципи роботи й нюанси виготовлення та експлуатації.

Тема у розділі 'Техніка для пошуку', створена користувачем praktik_1974, 31 гру 2021.

Сторінка 5 з 8
  1. solovey_2005

    solovey_2005 Stabsfeldwebel

    Повідомлення:
    2.907
    Адреса:
    УКРАЇНА!!!
    Кіно
    Наступне 3Д підгружається,надіюсь лохів немає,кожен зробить висновки сам.

    solovey_2005, 13 січ 2022
    #101
  2. Металошукачі - Пінпойнтери

    Цікаві лоти

    1. Пінпоінтер GP Pointer SHRXY з режимами роботи...
      Пінпоінтер GP Pointer SHRXY з режимами роботи...
      Пінпоінтер новий, працює статично без помилкових спрацьовувань, (з режимами роботи вібро і звук, тіл...
      480 грн.
    2. Пінпоінтер GP
      Пінпоінтер GP
      Новий пін
      395 грн.
    3. Пинпоинтер (сверхэкономичный) №2 pinpointer з...
      Пинпоинтер (сверхэкономичный) №2 pinpointer з...
      Видео: www.youtube.com/watch?v=9gZZJPkMufc Видео немного устаревшее, но для того чтобы ознакомиться...
      900 грн.
    4. Пінпоінтер Gp-Pointer (оранжевий) пинпоинтер...
      Пінпоінтер Gp-Pointer (оранжевий) пинпоинтер...
      Пінпоінтер Gp-Pointer - апарат, який стане корисним як початківцям шукачів скарбів так і професіонал...
      600 грн.
    5. Пінпоінтер Gp-Pointer (чорний) пинпоинтер (16...
      Пінпоінтер Gp-Pointer (чорний) пинпоинтер (16...
      Пінпоінтер Gp-Pointer - апарат, який стане корисним як початківцям шукачів скарбів так і професіонал...
      600 грн.
  3. solovey_2005

    solovey_2005 Stabsfeldwebel

    Повідомлення:
    2.907
    Адреса:
    УКРАЇНА!!!
    А де я написав одного?Мої підходять всі на всі.Болгарські 80 % сумісні.Це середньо статичне.Да якщо пікати на столі то всі пікають,одні 15 см,інші 30 см на коп СРСР,НО ПІКАЮТЬ.В грунті трохи сумніше,но то таке.Не розчаруєш,з -10 до кімнатної температури на датчику баланс пішов аж 70 мВ!В гаражі в мене - 10 С.Не встиг підшити стелю.

    Останнє редагування: 13 січ 2022
    solovey_2005, 13 січ 2022
    #102
  4. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    260
    Адреса:
    Украина
    Оце що?
    Ну хіба що ви один єдиний майстер...
    Тоді я другий...))) шютка....
    Про що відео? так і не зрозумів...((
    По повітрю пікати, і я так можу....
    P.S
    Попрошу Вас мені не "тикати".
    Я з вами на "брудершафт" не випивав.

    Останнє редагування: 13 січ 2022
    praktik_1974, 13 січ 2022
    #103
  5. solovey_2005

    solovey_2005 Stabsfeldwebel

    Повідомлення:
    2.907
    Адреса:
    УКРАЇНА!!!
    Покажіть подивимось.Можете під лінійку,попікати.Буде всім цікаво,що і на яку відстань чує.

    solovey_2005, 13 січ 2022
    #104
  6. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    260
    Адреса:
    Украина
    Покажу, тільки весною....

    praktik_1974, 13 січ 2022
    #105
  7. solovey_2005

    solovey_2005 Stabsfeldwebel

    Повідомлення:
    2.907
    Адреса:
    УКРАЇНА!!!
    А я уже попкорн закупив.

    solovey_2005, 13 січ 2022
    #106
  8. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Добрый день. Намотал ТХ. Снял с оправки катушка получилась четко такой частоты как мне надо. 18,75 кГц. Намотал РХ, сверху нее намотал скотч потом СХ. После снятия с оправки частота РХ упала но при подключении СХ к ТХ так же упала частота и на ТХ но разнос был в пределе 1. 2 кГц. Так же после снятия с оправки выявил что после нанесения графита уже на корпус не одеть Рх и Сх. Буду перематывать на оправке с немного большим диаметром. Но эксперимент на столе так и не удался. С отмоткой ТХ разбаланс как был так и остался 2.6 в. Что я делаю не так?

    S-t-a-l-k-e-r_89, 14 січ 2022
    #107
  9. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Ещё, буду благодарен за схему подключения обмоток. Интересует векторы направления тока по контурам, тх, сх и рх.

    S-t-a-l-k-e-r_89, 14 січ 2022
    #108
  10. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    РХ и СХ как мотать? Вместе надо или катушки разных диаметров? Если можно прошу описать сам процесс или если есть видосик дать ссылочку. Лучше один раз увидеть. Тонкостей очень много. Мой вчерашний результат успехом не увенчался. ☹️

    S-t-a-l-k-e-r_89, 14 січ 2022
    #109
  11. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    260
    Адреса:
    Украина
    Відосик по чому?
    Я ж скидав відео...
    Щоб зрозуміти як це працює, повторіть так само як на відео. Не ганяйтесь поки що за частотами...)) Зробіть СХ трохи більшою по діаметру від РХ це ні на що не вплине...увіряю вас...
    СХ виконує лише одну фунцію---це досягнення балансу між ТХ і РХ ...
    А то що у вас РХ не влазить в корпус, просто не вщитали при виготовлені шаблона.
    Я тоже так декілька раз "попадав"...))
    Відразу зверніть увагу чи входить ТХ в корпус. Мають бути приблизно рівномірні зазори між обмоткою і стінками корпуса.

    Останнє редагування: 14 січ 2022
    praktik_1974, 14 січ 2022
    #110
  12. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    260
    Адреса:
    Украина
    По з'єднанню, можна було і загуглить, там купа картинок...
    Ось, другий пост зверху. Читайте ....https://radioskot.ru/forum/14-11686-28


    Images:

    praktik_1974, 14 січ 2022
    #111
  13. Den1029

    Den1029 Oberleutnant

    Рейтинг:
    1
    Відгуків:
    2
    Лоти
      на продажу:
    0
      продані:
    4
    Повідомлення:
    1.522
    Адреса:
    Kiev
    Отматывать надо сх а не тх
    В сх делайте витков в 3 раза меньше чем в тх,при отмотке будет получаться большая петля которая влияет на баланс,ее нужно с отмотанными 2-3 витками обрезать и спаивать провод,смотреть что получилось с разьалансом и отматывать дальше до достижения нужного результата.Когда разбаланс будет меньше вольта,можно заливать обмотки смолой,оставив расположенную вертикально настроечную петлю,окончательно ее укладывать надо после нанесения графитового экрана.

    Останнє редагування: 14 січ 2022
    Den1029, 14 січ 2022
    #112
  14. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.303
    Адреса:
    Україна, Дніпро
    Боже вас упаси! Если вы уложите эту петлю поверх экрана - можете вообще экран не подключать, разница будет небольшая. На самом деле нужно оставить в покрытии экрана "окно", в котором после окончательной настройки разместить петлю, заклеить её сверху, например, малярным скотчем, и "закрасить" окно графитовым составом.

    Wolfgrey, 14 січ 2022
    #113
    praktik_1974 подобається це.
  15. Den1029

    Den1029 Oberleutnant

    Рейтинг:
    1
    Відгуків:
    2
    Лоти
      на продажу:
    0
      продані:
    4
    Повідомлення:
    1.522
    Адреса:
    Kiev
    Совершенно верно,не упомянул про окно

    Den1029, 14 січ 2022
    #114
    Wolfgrey подобається це.
  16. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина

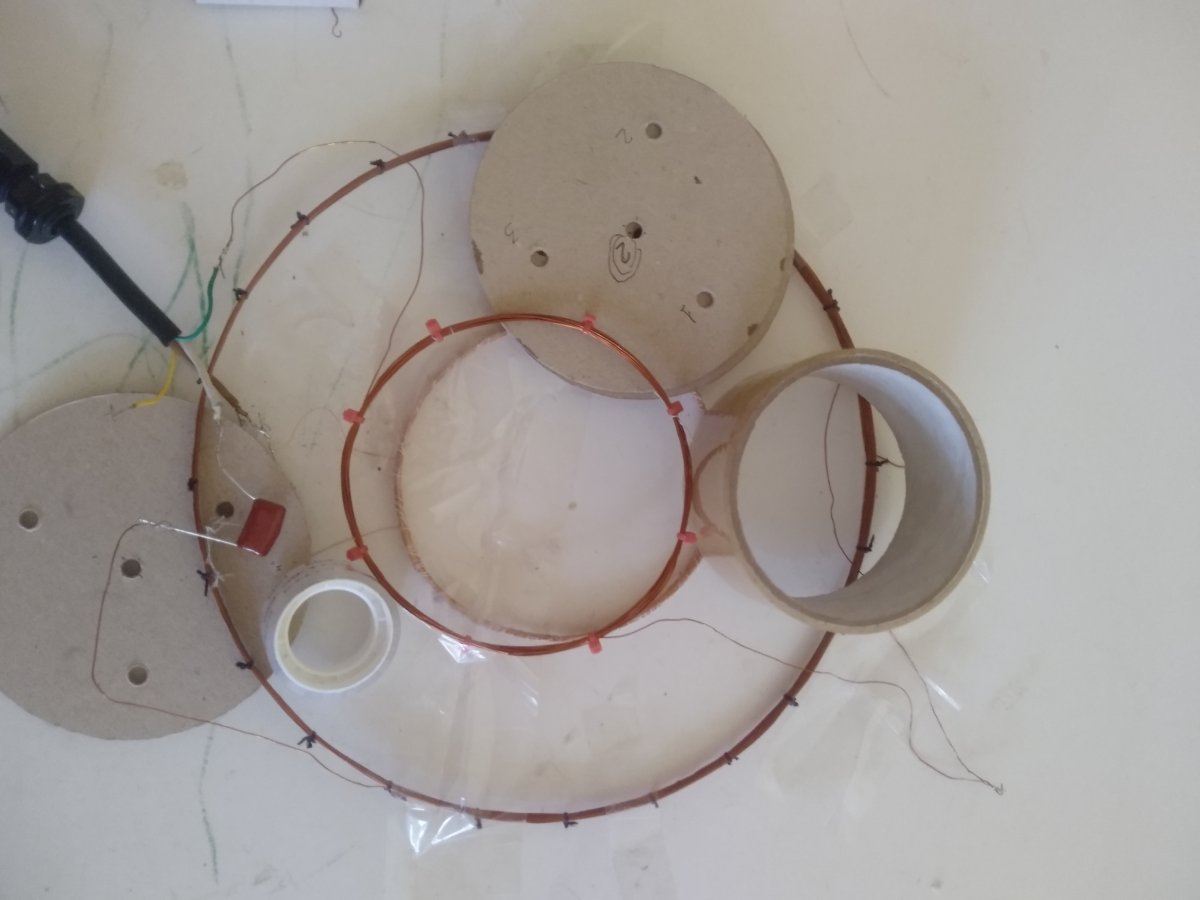

    Пока ничего не перематывал. Сделал тест.
    . Если полностью сбить баланс то он будет 2.8 в.


    Images:

    S-t-a-l-k-e-r_89, 14 січ 2022
    #115
    praktik_1974 подобається це.
  17. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Спасибо. Я гуглил, но я действую по принципу на заборах много пишут. Верю только проверенной информации от знающих людей. :)

    S-t-a-l-k-e-r_89, 14 січ 2022
    #116
    praktik_1974 подобається це.
  18. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Тх отлично входит.

    S-t-a-l-k-e-r_89, 14 січ 2022
    #117
    praktik_1974 подобається це.
  19. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    260
    Адреса:
    Украина
    Ну вітаю вас, все працює добре!!!
    Думаю тепер стало більш зрозуміло як зводить "кільце"
    Далі по плану...
    Рекомендую залишити цю конструкцію як є, і намотати таку ж саму, але з поправками на частоту і розмір. Головне не спішити, все чин по чину має бути.

    Останнє редагування: 14 січ 2022
    praktik_1974, 14 січ 2022
    #118
  20. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    260
    Адреса:
    Украина
    Дивлячись по фото,на яку відстань зміщена котушка СХ відносно РХ, потрібно відмотати 1-2 вит.СХ . А може й всі 3вит. робіть поступово по 1вит. і спостерігайте як міняєця положення СХ відносно РХ, і як зводиця датчик...
    Щоб все будо симетрично. Чим ближче СХ по діаметру до РХ, тим важче вловити баланс... Дайте зазор між ними хоча б 2мм. Після намотки РХ, проложіть між РХ/СХ якийсь ізолятор по периметру.
    Я роблю так:
    1. Кладу ТХ в підготовлений корпус, фіксую.
    2. Кладу РХ також фіксую
    3. Кладу СХ, не фіксую
    Тому як є зазор між РХ/СХ маніпулюю СХ в площині і по висоті ловлю максимально близький баланс і вже потім поступово фіксую СХ. потім приливаю все ЕПО. Далі діло доробить петля....
    Конденсатори також фіксую...

    Останнє редагування: 14 січ 2022
    praktik_1974, 14 січ 2022
    #119
  21. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина

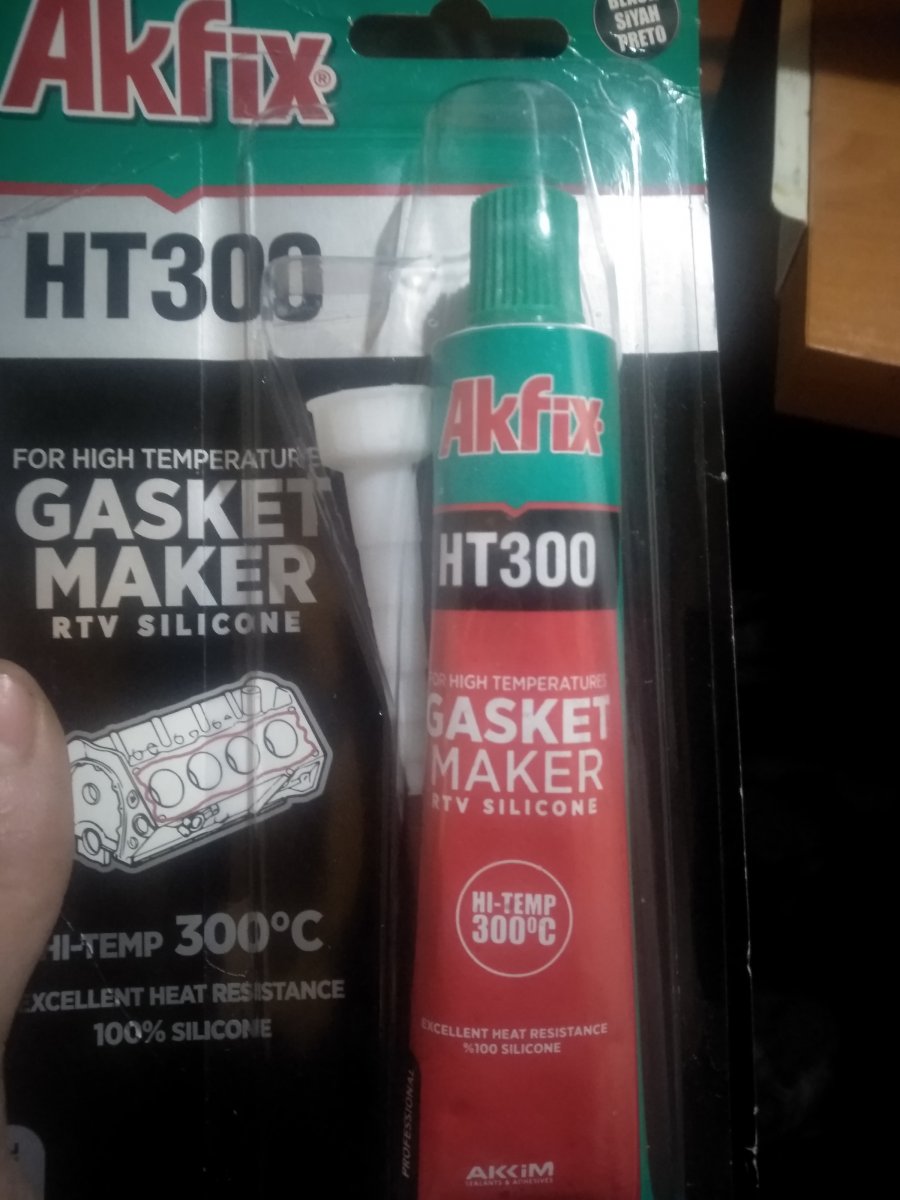

    Как правильно фиксировать гермовод ? Я думаю внутрь гермовода залить герметика. Это для того чтобы эпоксидка не попала. Я смотрел много видео. Люди рекомендуют так делать чтобы не ломался провод у основания датчика. Ну и как правильно фиксировать сам провод чтобы он был надёжно закреплён?


    Images:

    S-t-a-l-k-e-r_89, 14 січ 2022
    #120
  22. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина

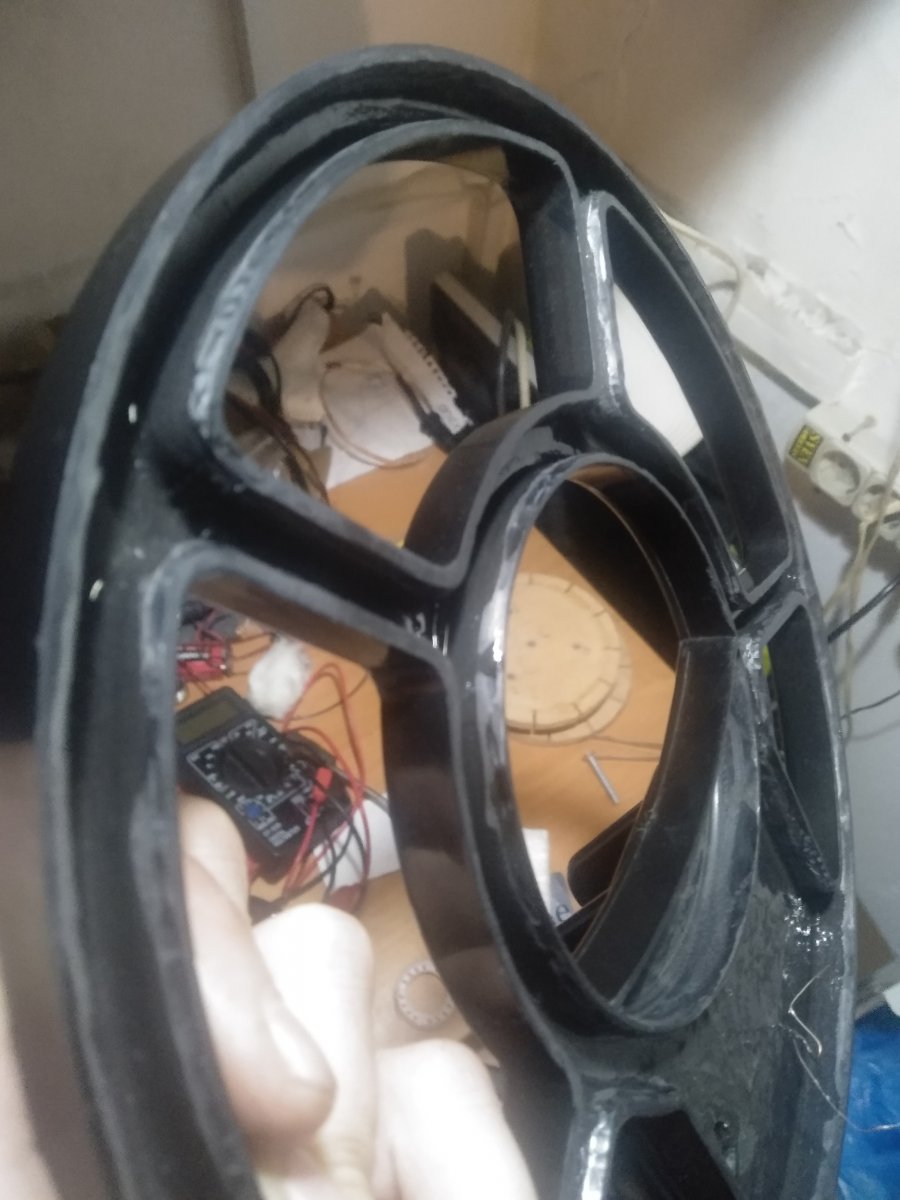

    Корпус немного намазал эпоксидкой. Эпокси с отвердителем RC 11. Сделал небольшой замес на глаз. Приблизительно 10 к 6. Как быстро она кристаллизуется и насколько нужно быть точным в пропорциях? Если прогадать она вообще застынет?


    Images:

    S-t-a-l-k-e-r_89, 14 січ 2022
    #121
  23. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Дополнительно ещё фум лентой замотаю катушки, на всякий. Она тонкая и вроде тоже диэлектрик.

    S-t-a-l-k-e-r_89, 14 січ 2022
    #122
  24. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.303
    Адреса:
    Україна, Дніпро
    Дурницю люди радять. Щоб не ламалися провідники потрібно уникати потрапляння епоксидки всередину кабелю, між дротинками првоідників. Для цього існує силіконовий термоклей. В усіх імпортних датчиках гермоввод заповнений компаундом. Якщо він не потрапить усередину ізоляції, то сама ізоляція і служить демпфером для дротів. А на вході гермовводу стоїть гумове кільце, яке нормально амортизує рухи кабелю. Копмаунд після нього ні на що не впливає, хіба що покращує герметизацію.

    Wolfgrey, 14 січ 2022
    #123
    pover подобається це.
  25. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    260
    Адреса:
    Украина
    Як це "на глаз"??? Ну ви блін даєте...))
    Там же є прпорція....1:2, на приклад, 100гр ЕПО і 50гр RC-11

    praktik_1974, 15 січ 2022
    #124
  26. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    10 частей эпоксидки и 6 частей отвердителя. На глаз то что намазал застыло. Это изоляционный слой между катушками и графитом я намазал. Сделал клея немного, буквально грамм 20 для этих целей.

    S-t-a-l-k-e-r_89, 15 січ 2022
    #125
