Датчики для ІВ-металодетекторів. Принципи роботи й нюанси виготовлення та експлуатації.

Тема в разделе "Техника для поиска", создана пользователем praktik_1974, 31 дек 2021.

  1. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    Тут обговорюємо датчики, конструктив, різновиди, особливості виготовлення та експлуатації.
    Також інші технічні питання пов'язані з ними.

    Последнее редактирование модератором: 31 дек 2021
  2. Интересные лоты

    1. Для Гаррет. Стояла на асе 350 Владелец вернулся к стандартной комплектации. Эта лежит. Пользовался м...
      2000 грн.
    2. Защита катушки Гарика б.у без трещин
      80 грн.
    3. Продам катушку, аська 250, на фото видно перематаний провод, з низу він переломаний(робочий), з верх...
      200 грн.
    4. Катушка від майстра виробника Паштета, в користуванні не була,стан нової, штанга теж нова, причина п...
      2500 грн.
    5. Катушка для прибора Макро Рейсер. Покупал вместе с прибором здесь на форуме. Причина продажи , прак...
      1675 грн.
  3. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    Для початку, який розмір вас цікавить?
    Чи маєте досвід виготовлення датчиків?

  4. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    Все таки, не дає спокою не закінчине обговорення розбалансу датчика, та дрейфу фази...
    Розповім про свої виміри і тести, може кому згодиця...
    Вчора вечором взяв свій датчик ДД250х300 типу "Метелик" на 14кгц і виніс на вулицю, -6гр.С
    Приблизно через годину включив прилад та записав показники..
    Прилад Квазар Ф3
    Компенсатор виключений.
    Частота =14423 Гц. (auto)
    Струм ТХ =71ма.
    Баланс 1360мв. вектор вліво-вверх
    Ферріт 20.9* (auto)
    VDI 5КЕ2 86-87
    Сьогодні, зранку, провів такі ж виміри в приміщенні при температурі 19*С.
    Комп. викл.
    F=14423 Hz
    Струм ТХ=68ма. (чомусь на холоді він трохи підіймаєця)
    Баланс 106мв. вектор вправо-вверх
    Ферріт 20.9*
    VDI 5КЕ2 85-86
    Хочте вірте, хочте не вірте....
    Кому цікаво, проведіть такий тест, будете знати, як веде себе ваш датчик....
    Всіх з наступаючим Новим Роком!!!

    Последнее редактирование: 31 дек 2021
    FAN-FAN и ysabxe нравится это.
  5. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Сообщения:
    106
    Адрес:
    Украина
    Здравствуйте. А можете выложить скриншоты экрана прибора с этими данными , чтобы было наверняка понятно что такое фаза и где ее искать. это была бы очень полезная информация. Заранее благодарен.

  6. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Сообщения:
    106
    Адрес:
    Украина

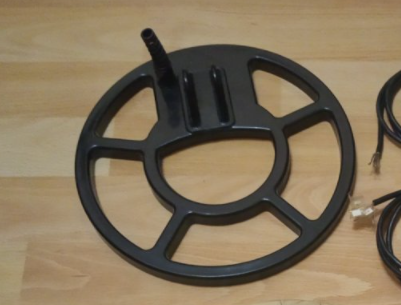

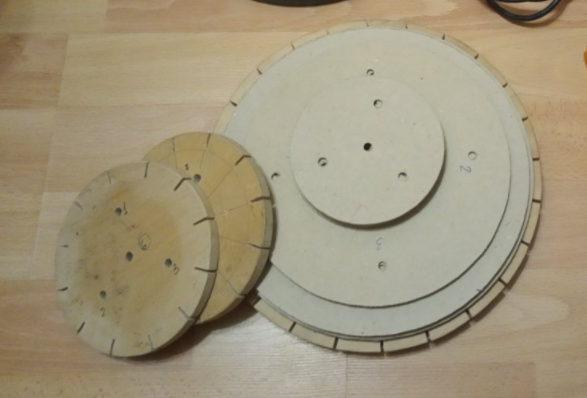

    На счет изготовления датчика, прошу помочь поэтапно. На данный момент у меня есть корпус кольцевого датчика 24см и шаблон для его намотки.

    У меня еще нет:
    Нету кабеля подходящего под разьем 5 пин. Вопрос какой нужен?
    Нет проводов для намотки катушек TX, RX и компенсирующей. Вопрос какие брать?
    Нет графита и лака под него. Что подходит?
    Эпоксидки нет. Нужна специальная или обычная подойдет?
    Есть микросфера, в какой пропорции ее мешать с эпоксидкой?
    Нет конденсаторов. Речь не о их емкости а о типе. (Ну электролит же явно не подойдет)

    Об условиях поиска. Датчик хотелось бы сделать для сухого чернозема. Так как хожу летом по распаханным деревням где очень много железа. Ну может быть шурф на том же самом черноземе. Цели которые ищу, медные и серебрянные монетки царского и раннесоветского периода. Ну может металлопластика. Тоесть низкопроводящие. Глубина залягания до 20 см
    Какие параметры намотки максимально подходят для моих условий поиска и какая частота мне нужна на моем кольцевом датчике?


    Вложения:

    • 1.jpg
      Размер файла:
      358,7 КБ
      Просмотров:
      21
    • 2.jpg
      Размер файла:
      685,7 КБ
      Просмотров:
      21
    Последнее редактирование: 31 дек 2021
  7. PAV81

    PAV81 Obergefreiter

    Сообщения:
    84
    Адрес:
    Житомирская обл.
    Струм в Тх меншає на холоді мабуть тому що із зміною температури змінюється опір провідника. Вища температура вищий опір. Нижча температура нижчий опір.Так працюють датчики температури в двигунах .

  8. Wolfgrey

    Wolfgrey Moderator

    Сообщения:
    6.088
    Адрес:
    Украина, Днепропетровск
    На розсуд топікстартера - то може не варто у даній темі обмежуватися лише датчиками для конкретної модифікації Квазару, а розширити обговорення, скажімо, для усіх Квазарів, а то й взагалі для балансних МД?

  9. Wolfgrey

    Wolfgrey Moderator

    Сообщения:
    6.088
    Адрес:
    Украина, Днепропетровск
    Струм і опір пов'язані формулою закону Ома - I=U/R. Тобто ваше припущення містить пряме протиріччя - при зменшенні опору електричного ланцюга струм повинен збільшуватися. Якщо ж звернутися до практики, то температурний коефіцієнт опору для міді (дріт обмотки) становить 0,004 ° С -1. Після відповідних розрахунків можна сказати, що при різниці температур у 40С, питомий опір міді зміниться на 16%. Тобто якщо ви з кімнати, де +20С ви винесете датчик на мороз у -20С, то струм, що був 100мА, набуде значення 116мА. Це явно несуттєво.

    praktik_1974 нравится это.
  10. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    Та я тільки за....

  11. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    Допоможу чим зможу.
    А може ще хтось приєднаеця....
    Одна голова -добре, а дві ще краще...))
    Скажу відразу, це кропітка робота, як що маєте досить терпіння тоді можна починати...
    І відразу розраховуйте на те, що з першого разу може не вийти....а то навіть і з третього..

    Напишу список, та дам ссилки на магазини де я беру матеріали для виготовлення датчиків.

  12. Wolfgrey

    Wolfgrey Moderator

    Сообщения:
    6.088
    Адрес:
    Украина, Днепропетровск
    Змінив назву теми на загальну з цього питання. Сподіваюся, шановний praktik_1974 візьме на себе турботу по її наповненню та розвитку. Упевнений, ця тема може бути дуже корисною та цікавою для загалу і відповість на багато питань що до датчиків, які раніше були висвітлені недостатньо.

    InstruCtorS, AlexCh, форт55 и ещё 1-му нравится это.
  13. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    1. Провод емальований мідний перетином (сичением) 0.45мм. и 0.21-0.25
    2. Смола епоксидна, ЕPOXY 520. Затверджувач RC-11 Беру ось тут https://epoxy-polymer.in.ua/katalog.html#hard
    3. Мікросфера. алюмосілікатна (можна загуглить) Марка 21. Наприклад ось.
    4.Кабель можна придбвти тут, в розділі продаж.
    5. Роз'єм 5-пін ось тут- http://www.kosmodrom.com.ua/prodlist.php?page=0&name=MIC325&okbutton=Search
    6. Гермоввод PG-7 можна теж загуглить...
    Коли це все буде у вас на руках, тоді будемо говорити далі.

    ShevaLab, InstruCtorS, форт55 и ещё 1-му нравится это.
  14. PAV81

    PAV81 Obergefreiter

    Сообщения:
    84
    Адрес:
    Житомирская обл.
    Вибачте, так помилився в формулюванні, струм збільшується, і так, не суттєво, praktik_1974 так і сказав що на холоді струм трохи збільшується. В моєму приладі також коли при кімнатній температурі 74Ма то на морозі 78-79Ма.

  15. Wolfgrey

    Wolfgrey Moderator

    Сообщения:
    6.088
    Адрес:
    Украина, Днепропетровск
    Додам - замість мікросфери фірмові виробники використовують наповнювач під назвою AEROSIL. На відміну від мікросфери, він утворює дуже рівномірну масу, бо не має тенденції до спливання у компаунді. Купити легко, гуглимо.

    ShevaLab, форт55, ysabxe и ещё 1-му нравится это.
  16. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    Да,забув про конденсатори, в ТХ ось такі http://www.kosmodrom.com.ua/prodlist.php?page=0&name=0,1mkf-275+VAC&okbutton=Search
    В РХ малогабаритні, можна також такого типу
    Графіт продаєця у відерцях по 5кг. Я брав графіт аграрний.
    Потім потрібно буде готувати рідку суміш для покриття корпусу датчика.
    Для цього треба ацетон та АВС пластик, як правило беру обрізки від корпуса датчика.
    Чіткої пропорції не скажу, тому як роблю по факту. Пробним методом. Зроблю фото свого пробника, це шматок АВС пластику з нанесеною тестовою смужкою графіту.
    Фото з показниками опору та розмірами тестової смужки додам у вечері.

    Последнее редактирование: 31 дек 2021
    ShevaLab нравится это.
  17. OkSamyt

    OkSamyt Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    263
    Адрес:
    Ukraine, Vyshneve
    Всех "Одержимых" с наступающим!
    Вопрос-предложение: кто попытается-отважится изваять датчик для болгарского прибора Deep Tech Vista X 16 КГц?

  18. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    Черговий різновид , Борсука, (Tesoro Tejon) тільки в новуму корпусі...)))
    Трохи помилився.... на рахунок Голден Маск...
    Пишіть в приватні повідомлення...

    Последнее редактирование: 31 дек 2021
    OkSamyt нравится это.
  19. ysabxe

    ysabxe Feldwebel

    Сообщения:
    555
    Адрес:
    Киев
    Там більше від Tesoro ніж GM) але молодці що добавили регулювання звуку чорного і датчики у них з власним углуватим дизайном який правда нічого не дає але оригінально

    Последнее редактирование: 31 дек 2021
    vitalik 981 и praktik_1974 нравится это.
  20. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    Так....Але всерівно, там в датчику нічого такого особливого немає...
    Потрібно лише мати на руках блок і орегінальний датчик....Далі діло техніки...)))
    Хто робив копії датчиків на Маску, той знає....

    ShevaLab нравится это.
  21. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    Да, і ще захист ІР68...
    І ціна, така собі...))

  22. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Сообщения:
    106
    Адрес:
    Украина
    А какой лак и графит?

  23. Wolfgrey

    Wolfgrey Moderator

    Сообщения:
    6.088
    Адрес:
    Украина, Днепропетровск
    Доповню свїм варіантом, а там вибирайте, що зручніше. - графіт будь-який дрібнодисперсний. Я користуюся графітом для ливарних форм, є у мережі. Можна купити аерозольний балончик графітового лаку, але це дороге задоволення, тому я їм не користуюся. А от розчиняю графіт у будівельному клеєві для приклеювання пластикових деталей, гуглимо "Клей полимерный универсальный "Дракон" або аналог. Плюс цього клею - він на спиртовій основі, що добре для роботи по компаунду. За об'ємом орієнтовно клей і графіт 1/1. До потрібної текучості розбавляємо безводним медичним спиртом. Опір перевіряємо тільки по висохлій плівці. Нормальним є на сантиметр довжини 200-500 ом.

    форт55, ysabxe, vitalik 981 и ещё 1-му нравится это.
  24. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоты
      на продаже:
    0
      проданные:
    1
    Сообщения:
    246
    Адрес:
    Украина
    Последнее редактирование: 2 янв 2022
    ysabxe нравится это.
  25. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Сообщения:
    106
    Адрес:
    Украина
    Доброго времени суток.

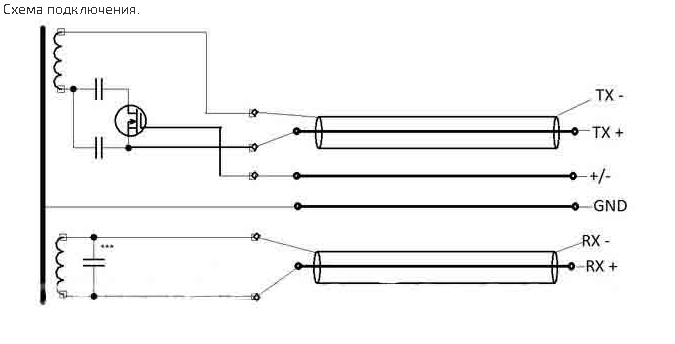

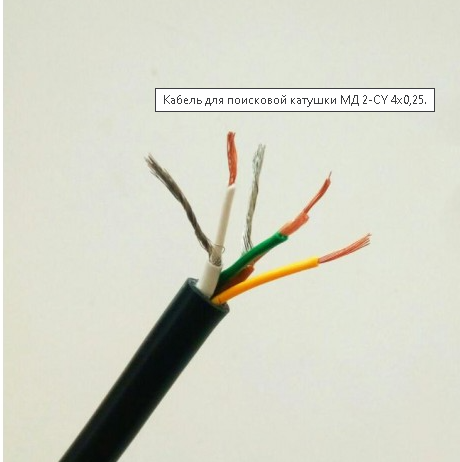

    Кабель для поисковой катушки МД 2-CY 4x0,25. Подойдет для моего 5ти PIN датчика? Вроде проводки в кабеле многожильные и имеют экран который выступает в качестве минусовых контактов rx и tx. Вроде качественный. Но судя по схеме он для 2х частоных датчиков.


    Вложения:

    • 1111.jpg
      Размер файла:
      622,7 КБ
      Просмотров:
      9
    • 222.jpg
      Размер файла:
      681,3 КБ
      Просмотров:
      8
  26. Wolfgrey

    Wolfgrey Moderator

    Сообщения:
    6.088
    Адрес:
    Украина, Днепропетровск
    Вы не указали, для какого, собственно, прибора вы хотите его использовать. Но для большинства приборов он подойдет. Для обычного датчика по неэкранированным линиям пустите сигнал Тх, по центральным жилам экранированных - сигнал Rx, а экраны посадите на землю. Можно использовать и другие схемы подключения, в зависимости от топологии датчика и схемотехники прибора. Проводам без разницы, какие сигналы проводить. Главное условие - экранировать то, что нужно, и не замкнуть то, что не нужно.
