Датчики для ІВ-металодетекторів. Принципи роботи й нюанси виготовлення та експлуатації.

Тема у розділі 'Техніка для пошуку', створена користувачем praktik_1974, 31 гру 2021.

Сторінка 2 з 8
  1. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Прибор Квазар Ф3. Датчик одночастотный

    S-t-a-l-k-e-r_89, 4 січ 2022
    #26
  2. Металошукачі - Магніти

    Цікаві лоти

    1. Магніт неодимовый двухсторонний.
      Магніт неодимовый двухсторонний.
      По словам прошлого владельца F-400. Играючись проверял сравнивал со своим f-600 . Думаю соответствуе...
      3200 грн.
    2. Кепка Италия, олива, L (от 56 до 58+)
      Кепка Италия, олива, L (от 56 до 58+)
      Армейская кепка, Италия. Ткань хлопковая. Есть вентиляционные отверстия. Козырёк плотный, гнётся в м...
      150 грн.
    3. Музей суворова, комплект 16 листівок
      Музей суворова, комплект 16 листівок
      повний комплект, радянські листівки
      100 грн.
    4. сумка рюкзак, брезент для перенесення постріл...
      сумка рюкзак, брезент для перенесення постріл...
      сумка рюкзак, брезент для перенесення пострілів РПГ(ПГ-9) Підписаний. Має напис-2МСО 3МСВ Була знай...
      1300 грн.
    5. Куртка, китель пожарного, синий, б/у, пожежни...
      Куртка, китель пожарного, синий, б/у, пожежни...
      Состояние: б/у, без повреждений. Размер: 50-52 (смотрите мерки). Ткань: 50% армидные волокна, 50% ви...
      290 грн.
    6. Шкатулка для гирьок Австро-Угорщина.
      Шкатулка для гирьок Австро-Угорщина.
      Стан на фото.
      100 грн.
  3. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.303
    Адреса:
    Україна, Дніпро
    По Квазару вообще проблем никаких, этот кабель для него избыточен с большим запасом - у Квазара подсоединение трехпроводное - один общий, он же экран, и два сигнальных. Даже не могу предположить, зачем на него вешать пятипиновый разъём. Четверки бы с запасом хватило. Но по экрану лучше мощные импульсы не пропускать, поэтому экранируйте по линии Rx - выделите на это одну коаксиальную пару, вторую коаксиальную и один провод без оплетки выделите на Тх (сигнальный - внутренний коаксиалки), по оставшемуся проводу пустите заземление экрана, оплетку коаксиалки Тх тоже заземлите. При этом проследите, чтобы не образовывалось лишних контуров, т.е. коаксиалка Тх должна заземляться только в разъёме, а в катушке не иметь контакта. Собственно, и по ранее описанной схеме тоже можно подключить.
    Там хватило бы провода с двумя коаксиальными парами без всяких дополнительных проводов.

    Wolfgrey, 5 січ 2022
    #27
    InstruCtorS та Arch подобається це.
  4. FARfOR

    FARfOR Obergefreiter

    Повідомлення:
    98
    Адреса:
    Херсон, Украина
    Для начала начните с ДД датчика, не держитесь за форму для концентрического датчика, ДД будет намного проще сделать, говорю из собственного опыта. По кабелю, берите здесь на форуме 2-су, экранироввнные жилы будут сигнальными на жилы без экрана подключить графитовый экран, но можно и по другому, только не используйте самодельный кабеля, это не надёжно и не презентабельно. https://reibert.info/threads/kabel-2-sy-4x0-25-chernyj-i-mjagkij.988762/#post-11891379

    FARfOR, 5 січ 2022
    #28
    praktik_1974 та Arch подобається це.
  5. Arch

    Arch Stabsfeldwebel

    Повідомлення:
    956
    Адреса:
    Украина
    Я тоже S-t-a-l-k-e-r_89 посоветовал сначала сделать DD в каком-нибудь простом корпусе, кольцо на Квазаре очень не просто сделать даже имея опыт, а на Ф3 это будет еще сложней.

    Arch, 7 січ 2022
    #29
    praktik_1974 та FARfOR подобається це.
  6. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    260
    Адреса:
    Украина
    Підтримую слушну пораду попередніх дописувачів. З ДД буде в половину простіше справитись...Але кільце не таке страшне...як його малюють...) Я допоможу....а може ще кому стане в нагоді мій досвід...

    praktik_1974, 8 січ 2022
    #30
    Wolfgrey подобається це.
  7. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Здравствуйте. С праздниками всех.

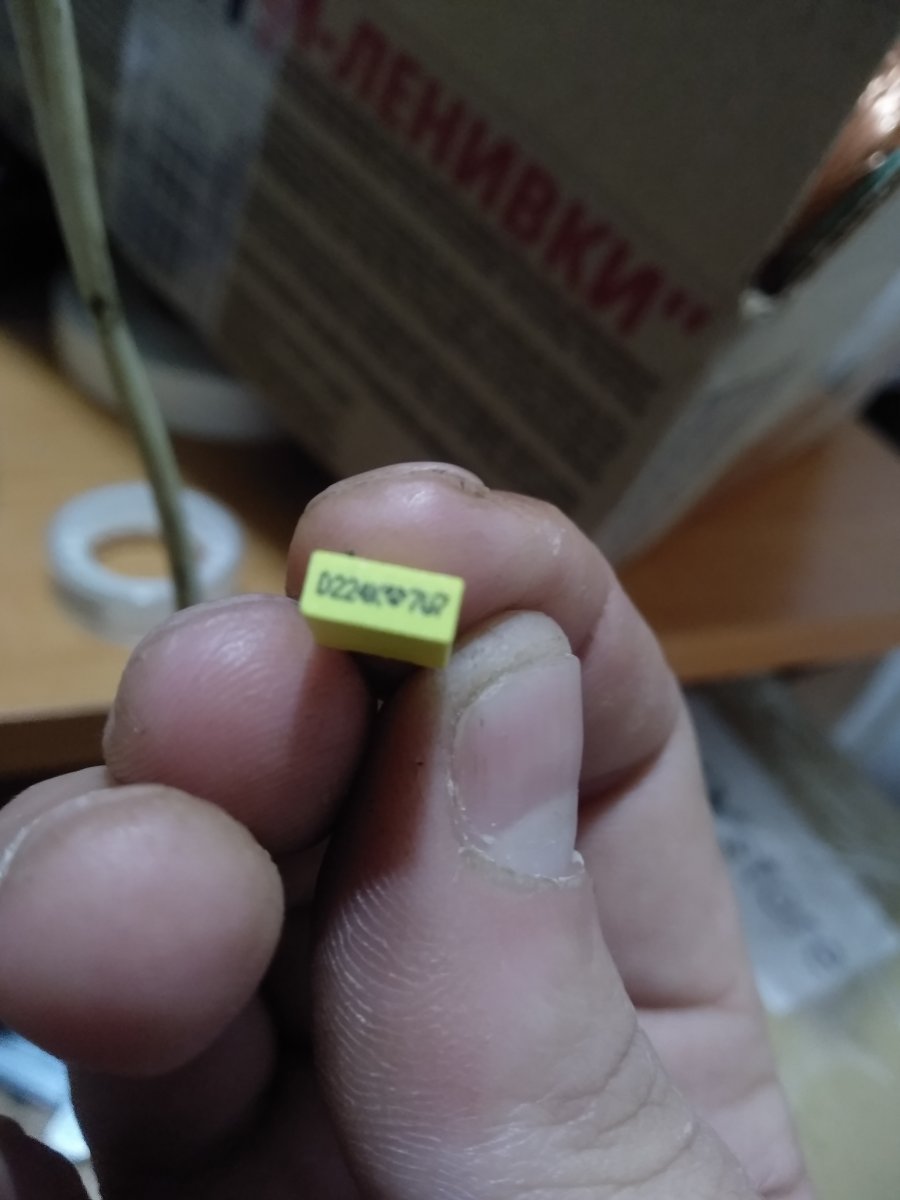

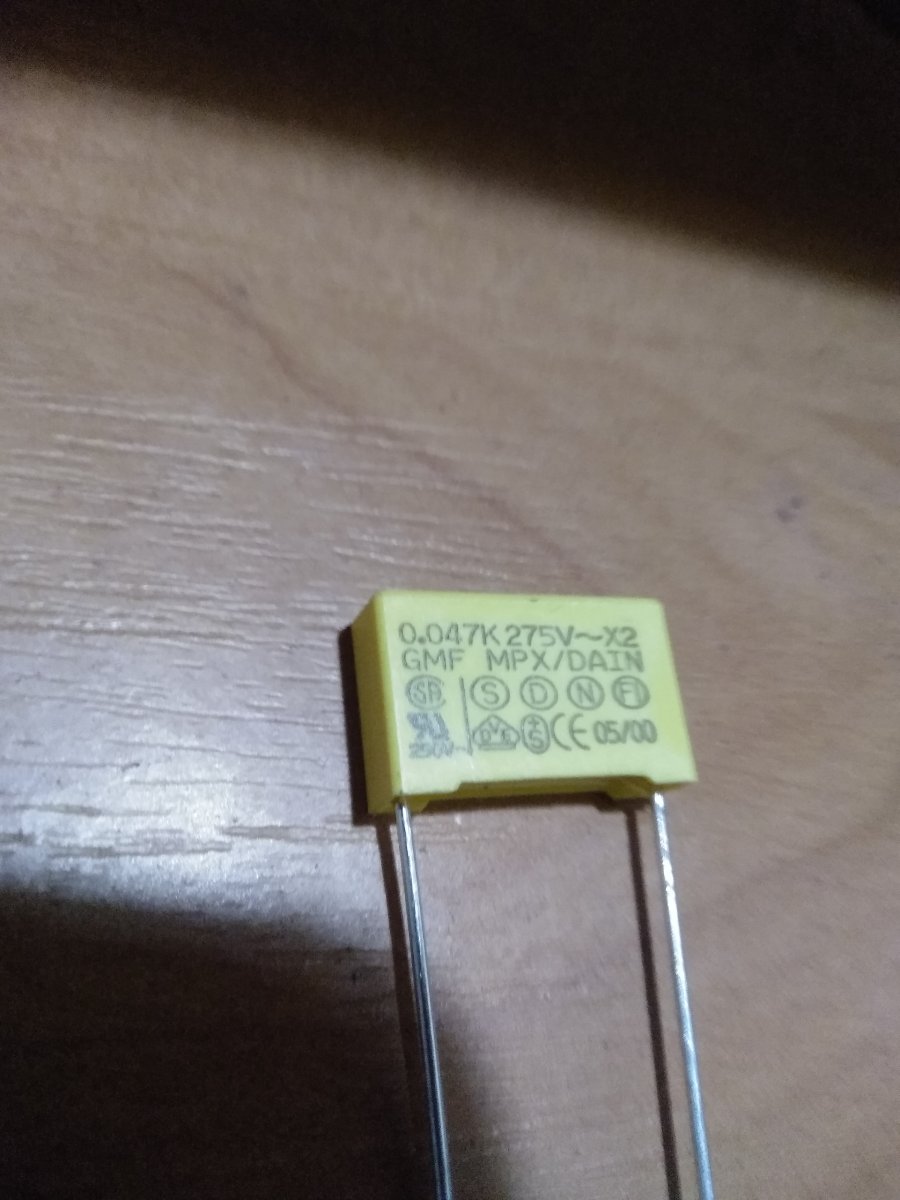

    Был куплен провод 120 грамм 0.44 для ТХ. Для RX 0.23. около 200 грамм. Ещё графит в пути но уже мотать колебательные контуры возможность есть. Кондеры в наличии Фото во вложении.
    Теперь вопрос. Чего и сколько мотать? Планирую ходить по полям летом когда сухая и жаркая погода. (Поля) это распаханные деревни. Терка моего напарника с DD катушкой 30х32 с частотой 18.7 кГц творит чудеса. Но шумная. Находки как правило на глубине не более полу штыка.
    1. Какую частоту выбрать чтобы и хорошо отсеивало железо и брало цель размером в монету среднего размера на пол штыка в земле уверенно. На тех полях присутствуют билоны. (Серебро)
    2. Я конечно могу за счёт уменьшения / увеличения витков подобрать частоту для моих кондеров, но все же есть ли какие то критерии в количестве витков? Может сопротивление или индуктивность?
    3. Намотка Cx осуществляется прямо на намотанную RX ?
    PS. Хочу именно кольцо. Я видел как кольцо ходит по распашке. На железо молчит, и это мне надо.


    Images:

    S-t-a-l-k-e-r_89, 9 січ 2022
    #31
    praktik_1974 подобається це.
  8. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Я жёстко курил бамбук используя для поиска среднюю частоту 6.9 кГц и 7 кГц и датчики дд, если сравнивать с тёркой при летней жаре.
    У меня два прибора один терм второй на тот момент фортуна была оба от мастеров и работают как надо. И хорошо работают когда влажно, тогда у меня хабара больше.

    S-t-a-l-k-e-r_89, 9 січ 2022
    #32
  9. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина

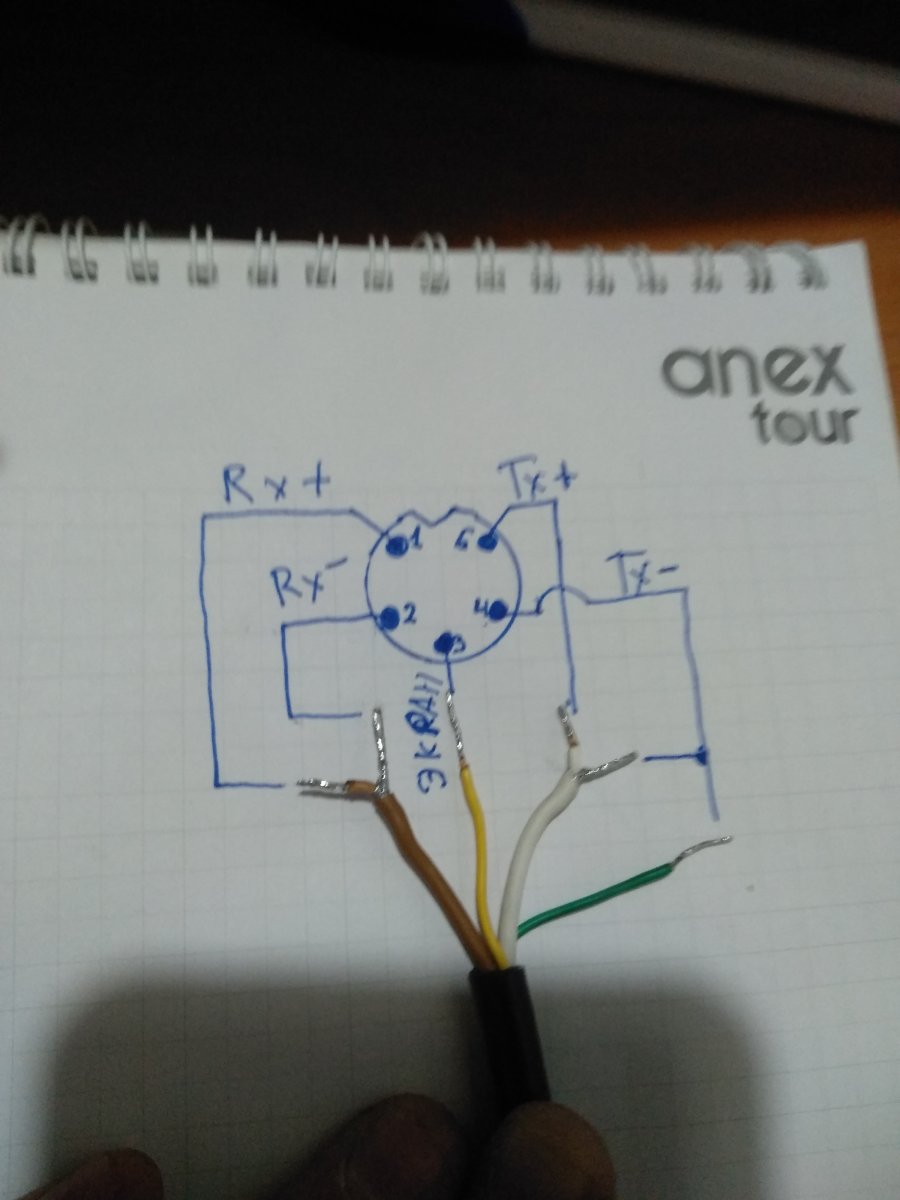

    Здравствуйте. Я верно Вас понял?


    Images:

    S-t-a-l-k-e-r_89, 9 січ 2022
    #33
  10. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.303
    Адреса:
    Україна, Дніпро
    Не совсем.

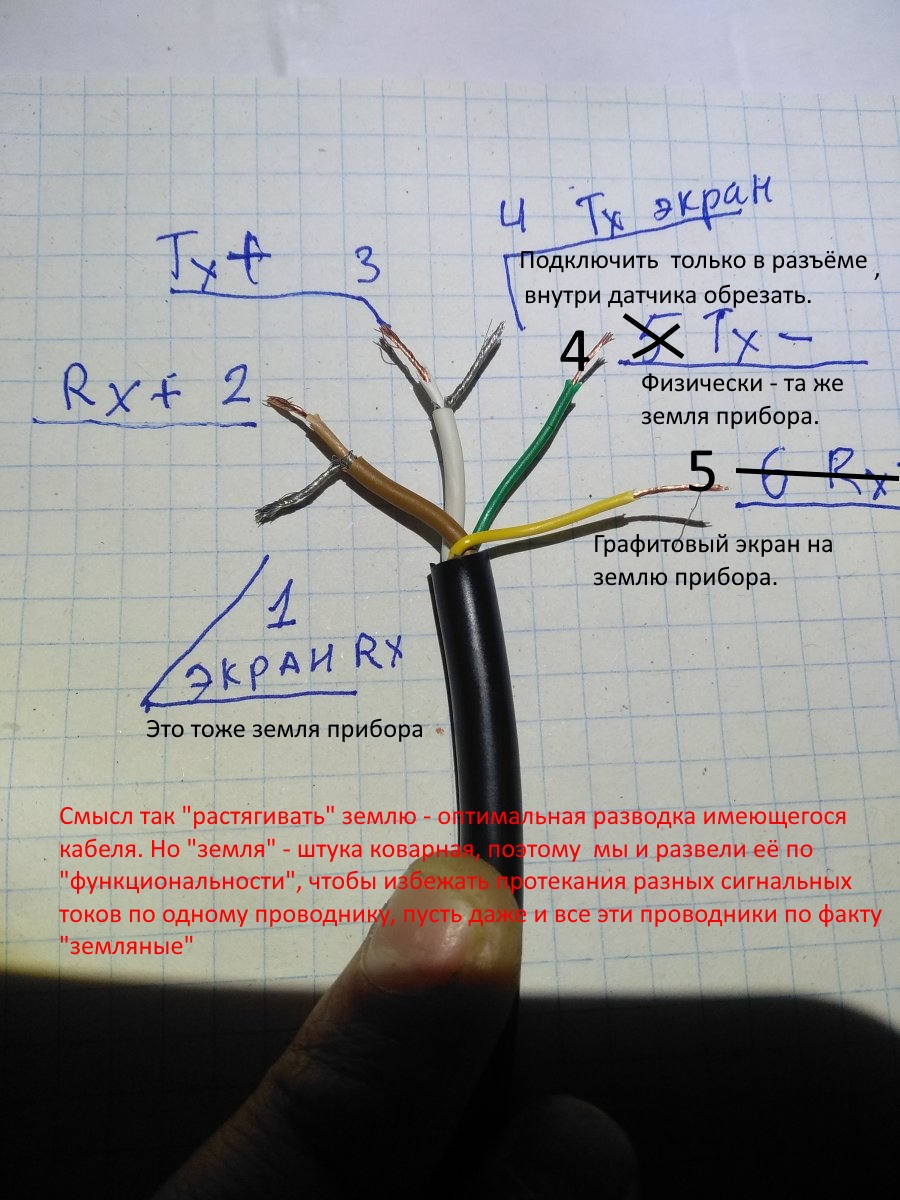

    Квазар кабель.jpg

    Вас может удивить такое "жонглирование" землей, но поскольку у вас кабель избыточен по каналам, "лишние" каналы лучше использовать, как земляные шины. В то же время правила заземления электронных устройств имеют ряд специфических рекомендаций, которые и учтены в этой разводке.

    Wolfgrey, 9 січ 2022
    #34
  11. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    1 - RX -? Так?

    S-t-a-l-k-e-r_89, 10 січ 2022
    #35
  12. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.303
    Адреса:
    Україна, Дніпро
    За вашим малюнком - так. Але враховуйте, що усі Квазари - то саморобки, тобто єдиного стандарту розпіновки немає - кожен майстер розводить роз'єм, як йому зручно. Отже вам потрібно продзвонити будь-яким пробником (приладу це не зашкодить) розпіновку свого приладу на його вихідному роз'ємі. У Квазарі це просто - "Дзвоните" усі піни Rx і Tx між собою. Якісь два піна будуть показувати замикання - от до ціх пінів підключаються екрани (обплетення), інші два, відповідно - "гарячі" кінці, до яких треба підключати центральні жили за схемою. А які там будуть номери пінів, я не знаю.

    Wolfgrey, 10 січ 2022
    #36
    InstruCtorS подобається це.
  13. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина

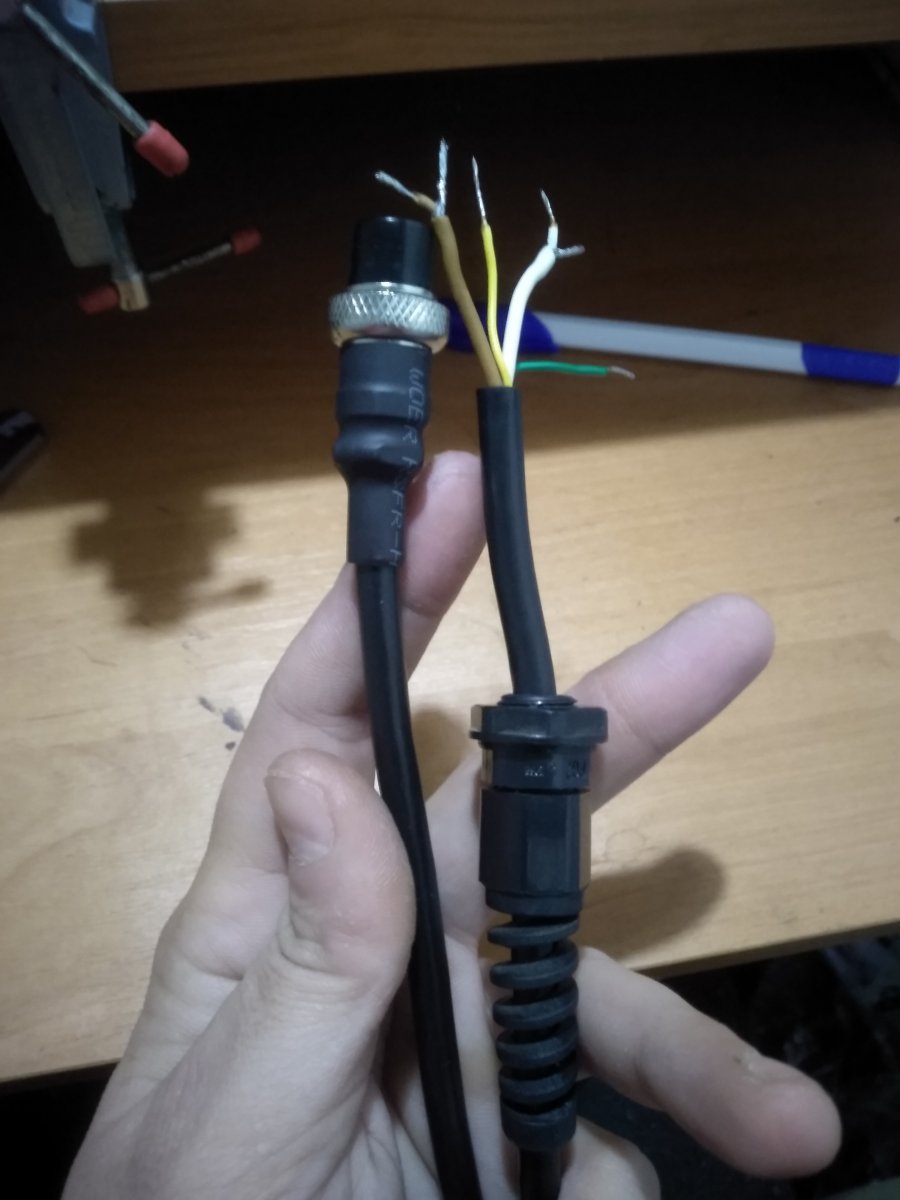

    Спаял. Со стороны разъема сделано так.


    Images:

    S-t-a-l-k-e-r_89, 10 січ 2022
    #37
  14. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    .
    Общий вид изделия на данном этапе на фото во вложении
    Тх оплётку со стороны датчика отрезать? Почему бы ее не скрутить с зелёным?


    Images:

    S-t-a-l-k-e-r_89, 10 січ 2022
    #38
  15. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Распиновка у меня стандартная фортуновская. Я ходил с датчиком от фортуны на этом приборе.

    S-t-a-l-k-e-r_89, 10 січ 2022
    #39
  16. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.303
    Адреса:
    Україна, Дніпро
    Потому что по зеленому пойдет ток Тх и если вы их скрутите, он же пойдет и через экран, а использовать экранные цепи в качестве сигнальных при наличии возможности их разделения не рекомендуется. Вообще экраны в идеале должны проектироваться таким образом, чтобы они имели контакт с земляной шиной, но не образовывали замкнутых контуров, по которым могут идти паразитные токи. Т.е. вы можете соединить экран с зеленым проводом, но только в одной точке - со стороны земли прибора, т.е. в разъёме. В электронике много подобных нюансов, поэтому и советуют в подобных вопросах прибегать к помощи специалистов.

    Wolfgrey, 10 січ 2022
    #40
    InstruCtorS подобається це.
  17. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина

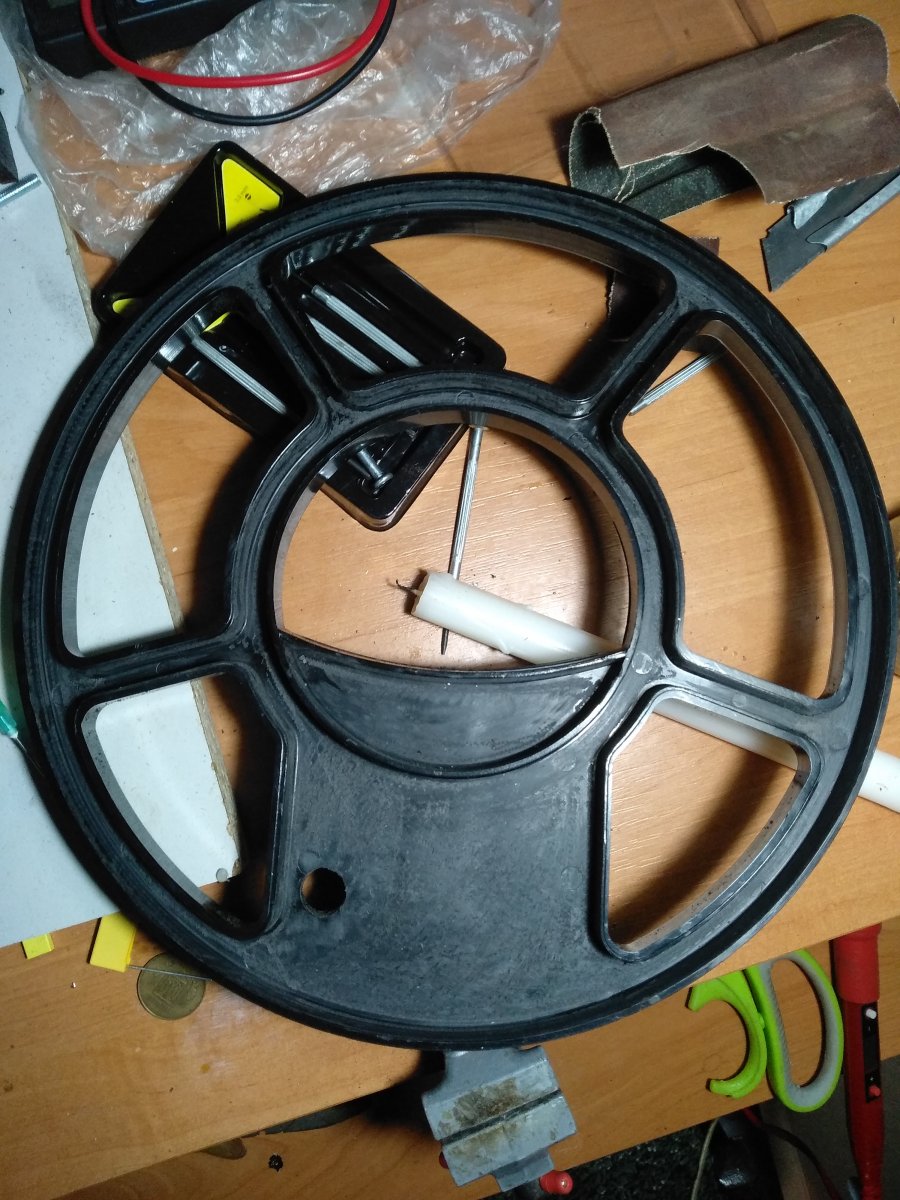

    Следующий этап. Подготовка к нанесению слоя графитового экрана на корпус датчика.
    Что уже сделано:
    1. Для лучшей адгезии механически снял глянец со внутренней стороны пластикового корпуса.
    2. Подготовил луженую проволоку

    Вопрос. Каким образом мне проложить проволоку чтобы небыло петли и чтобы с любой точки экрана было плюс минус одинаковое сопротивление? Можно на начальном этапе закрепить точечно луженку например на супер клей? Фото корпуса ниже , если можно то нарисуйте пожалуйста где крепить проводки экрана.


    Images:

    S-t-a-l-k-e-r_89, 10 січ 2022
    #41
    InstruCtorS подобається це.
  18. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Спасибо большое за рекомендации. С точностью все как Вы сказали выполнил.

    S-t-a-l-k-e-r_89, 10 січ 2022
    #42
  19. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Так пойдет ?


    Images:

    S-t-a-l-k-e-r_89, 10 січ 2022
    #43
  20. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.303
    Адреса:
    Україна, Дніпро
    Зачем? Проложите по оси симметрии широкой части тонкую (пару миллиметров полоску изоленты или малярной ленты (потом уберете), чтобы разделить большой массив покрытия, меньше вихревые токи гулять будут, и на каждой половинке пустите усик сантиметров 10 луженки, или небольшие, сантиметра по три, метелочки из неё же. До замазки можно прихватить точково чем угодно, хоть паяльником приплавьте, и покройте лаком. Соедините все усы в одной точке пайкой и выведете проводок подключения экрана, и всех делов. Не гонитесь за точностью сопротивления, +/- лапоть сойдет, главное, чтобы оно было.

    Wolfgrey, 10 січ 2022
    #44
    praktik_1974 подобається це.
  21. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    260
    Адреса:
    Украина
    А ви скачали з файлообмінника таблицю для розрахунку намоточних даних датчика?
    Там все просто....
    Як що щось буде не зрозуміло, поясню.
    Я мотаю обмотки на шаблонах, спеціально виточиних з оргскла, та підігнаних під розмір корпуса датчика.
    Є варіант намотки на зубочистках, встромлених по периметру в екструдіруваний пінопласт. Так би мовити, разове виготовлення датчика для себе...

    Останнє редагування: 11 січ 2022
    praktik_1974, 11 січ 2022
    #45
  22. praktik_1974

    praktik_1974 Stabsgefreiter

    Рейтинг:
    0
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    260
    Адреса:
    Украина

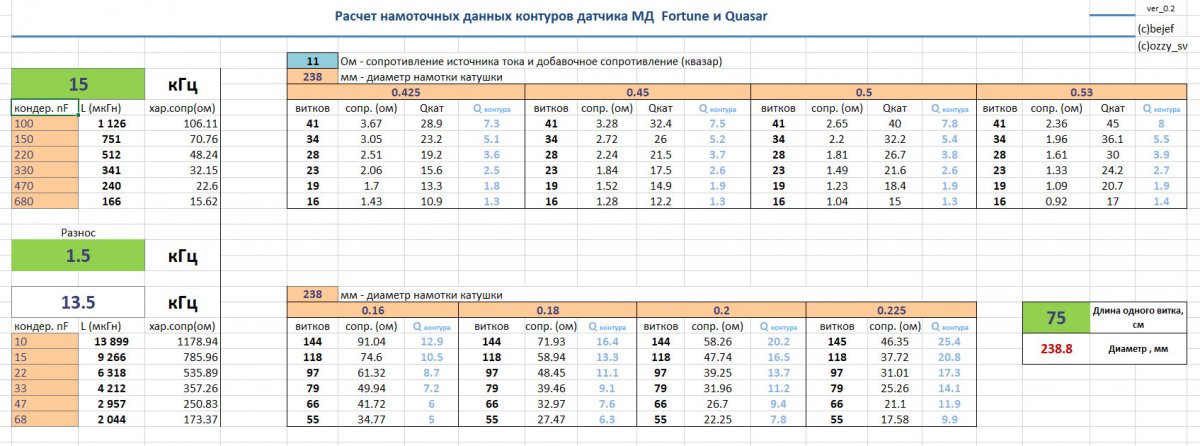

    Ось така таблиця (скрін).


    Images:

    praktik_1974, 11 січ 2022
    #46
  23. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Добрый день. На сегодня дела обстоят вот так вот: Прошу покритиковать пока не напартачил.


    Images:

    S-t-a-l-k-e-r_89, 11 січ 2022
    #47
  24. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    У меня скорее вопрос какую частоту выбрать. Делал бы ДД я точно бы сделал частоту 18.7 кГц. Но насколько она будет отрабатывать на моно датчике? Имеет ли смысл?

    S-t-a-l-k-e-r_89, 11 січ 2022
    #48
  25. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.303
    Адреса:
    Україна, Дніпро
    Частоте, в общем, все равно, в каком датчике работать, лишь бы датчик был нормально сбалансирован.

    Wolfgrey, 11 січ 2022
    #49
    praktik_1974 та ShevaLab подобається це.
  26. S-t-a-l-k-e-r_89

    S-t-a-l-k-e-r_89 Oberschütze

    Повідомлення:
    117
    Адреса:
    Украина
    Я кольцо делаю потому что оно хорошо отсекает чернину. Но с другой стороны при такой частоте это свойство кольца не потеряется ли? Высокая частота выцветняет черные цели. Если не прав то прошу поправить.

    S-t-a-l-k-e-r_89, 11 січ 2022
    #50
