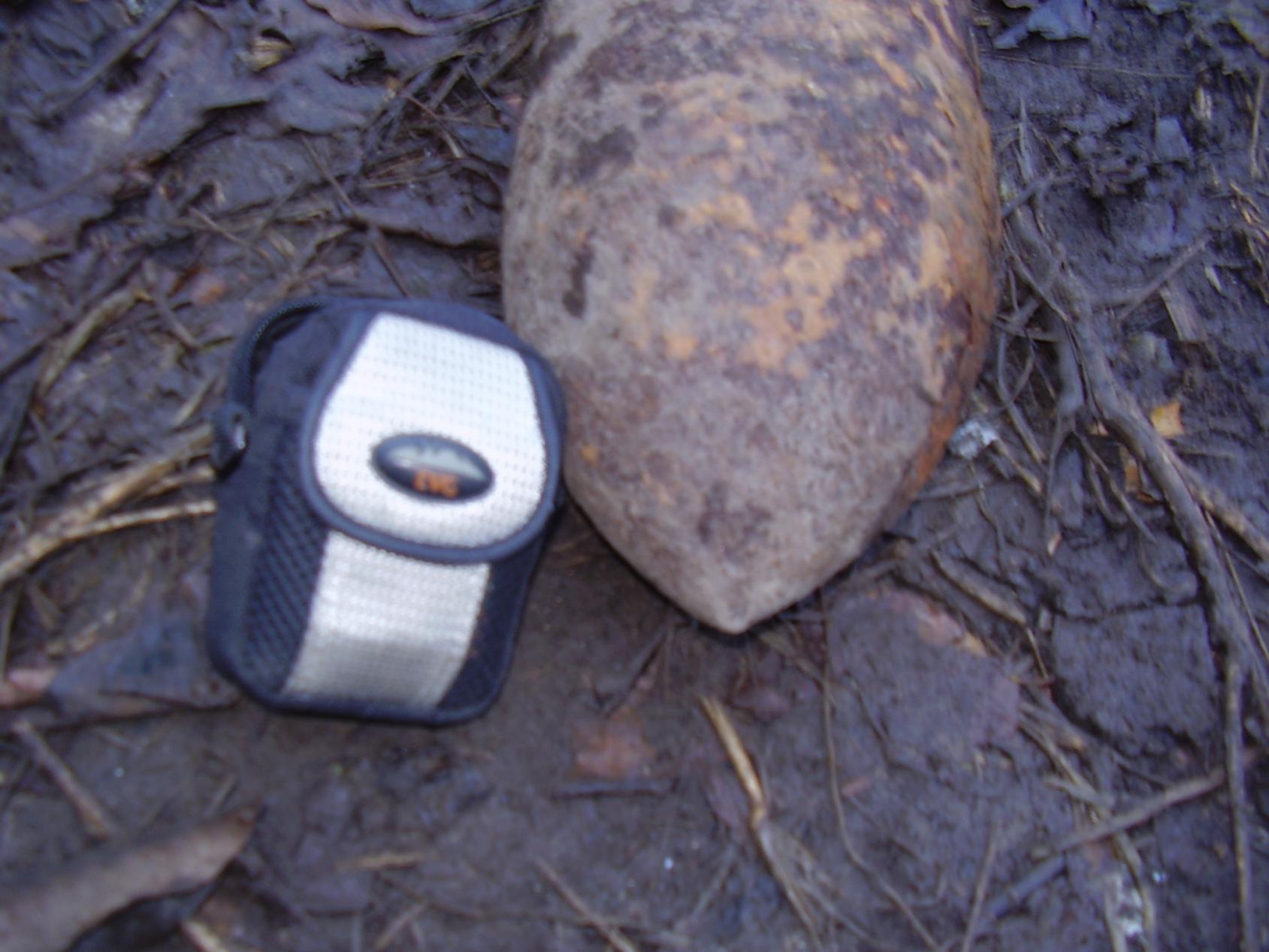

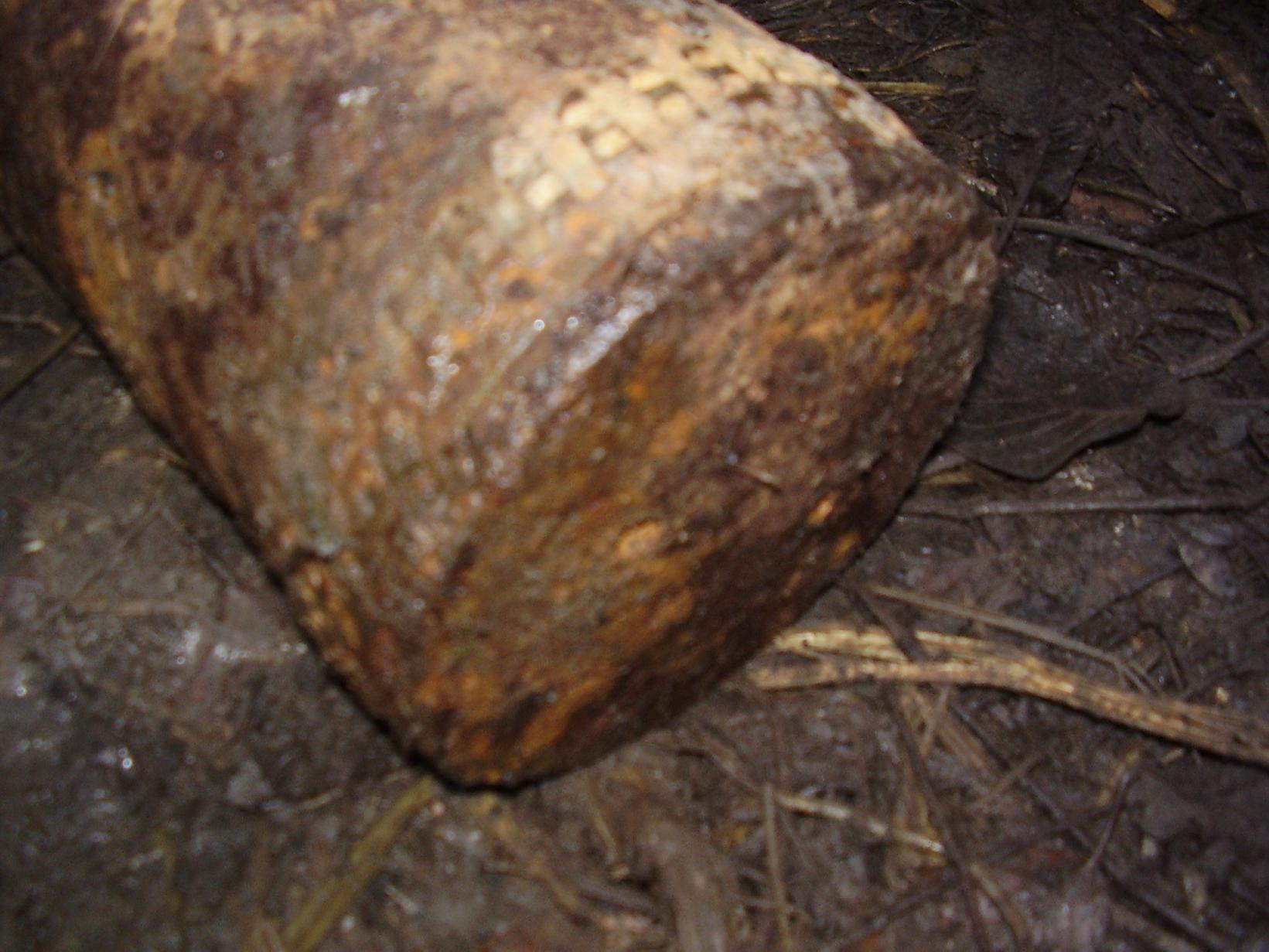

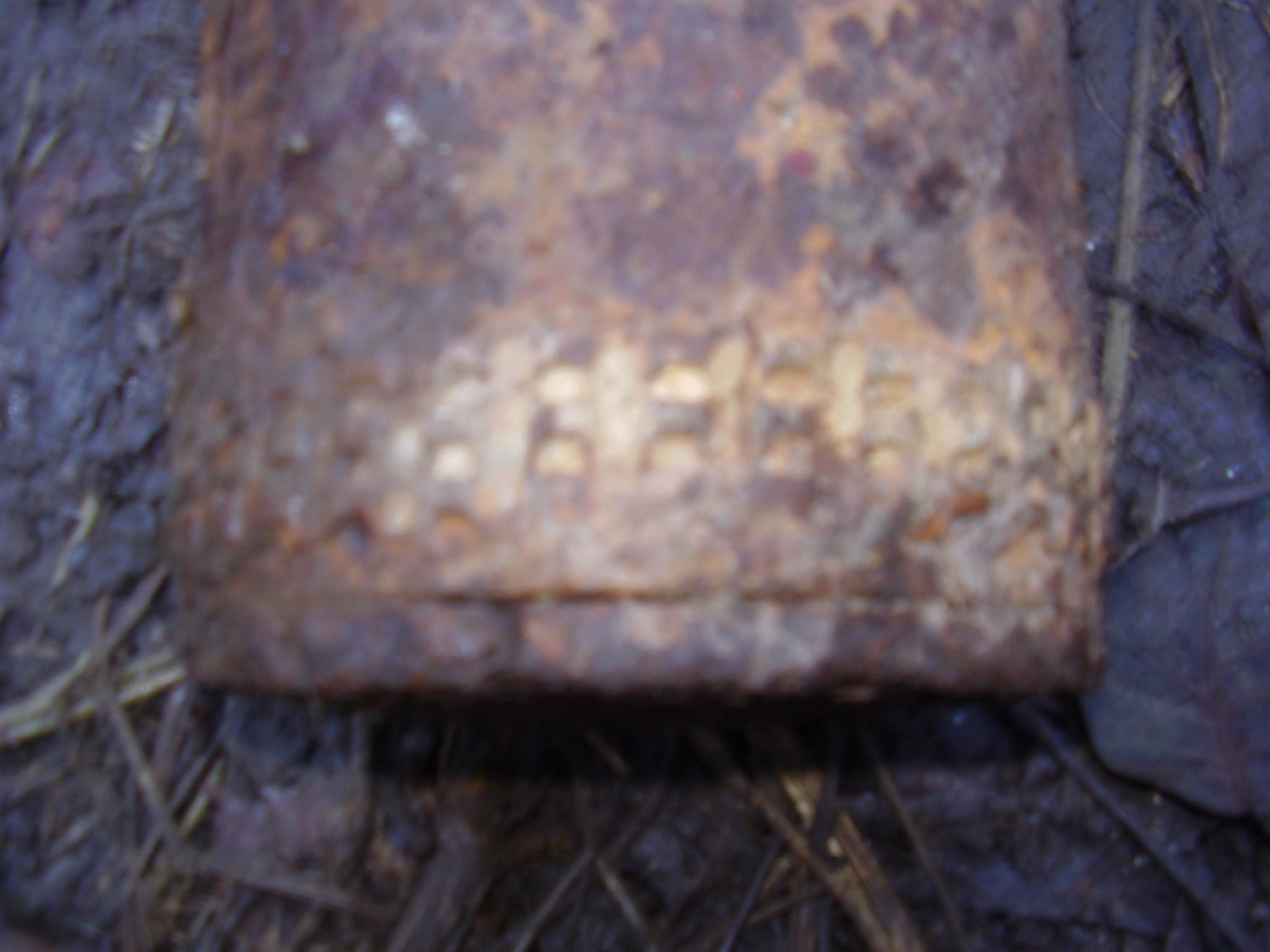

    Всем доброго копа.Попаплась странная штукенция:видимого взрывателя не существует.Сплошной от кончика носа,до хвоста.В задней части чётко различима крышка/заглушка на резьбе.В ней две выемки под ключ.Померять было нечем,для масштаба положил чехол от фотоаппарата.Прошёл канал ствола.
    Вопросов несколько:чьего производства; принцип действия;может ли быть разновидностью агитационного;что в середине,может кто поможет ссылкой или схемой.Не знаю даже как его правильно загуглить.
    Извиняюсь за подразмытые фото,делал в сумерках.


    Images:

    1. ММГ мины к Австро-Венгерскому 7.5cm Minenwerfer M.17 Kolben
      3800 грн.
    2. ММГ підривника по першій світовій війні.
      50 грн.
    3. 220 грн.
    4. ММГ снарядного підривника
      400 грн.
    5. Таких ещё не поднимал-меньший диаметр
      50 грн.
  2. Zloy_kak_pes

    Zloy_kak_pes Oberfeldwebel

    Повідомлення:
    1.261
    Адреса:
    Σκυθικές Στέπα
    Калибр примерно хотя б знать.
    думаеться бетонобойный,100% видел,не могу вспомнить где именно..

  3. Lakki

    Lakki Major

    Рейтинг:
    4
    Відгуків:
    113
    Лоти
      на продажу:
    0
      продані:
    224
    Повідомлення:
    2.597
    Адреса:
    УкраЇна
    Мерить было нечем.Чехол 10 см.По первой или второй?

  4. старатель

    старатель Feldwebel

    Повідомлення:
    2.537
    Адреса:
    Украина, Донбасс
    чтож вы так на агитационных помешаны?сзади стоит донный взрывак!

  5. Lakki

    Lakki Major

    Рейтинг:
    4
    Відгуків:
    113
    Лоти
      на продажу:
    0
      продані:
    224
    Повідомлення:
    2.597
    Адреса:
    УкраЇна
    Как один из вариантов.Сначала так подумалось из за отсуствия взрывака.Поискал здесь.На обыкновенный агит. не похож.Да и на простой тоже.Что за разновидность такая?

  6. Zloy_kak_pes

    Zloy_kak_pes Oberfeldwebel

    Повідомлення:
    1.261
    Адреса:
    Σκυθικές Στέπα
    По второй.
    Сам с подобным сталкивался 1.5 года разбирались:beer:
    http://reibert.info/forum/showthread.php?t=76177

  7. Lakki

    Lakki Major

    Рейтинг:
    4
    Відгуків:
    113
    Лоти
      на продажу:
    0
      продані:
    224
    Повідомлення:
    2.597
    Адреса:
    УкраЇна

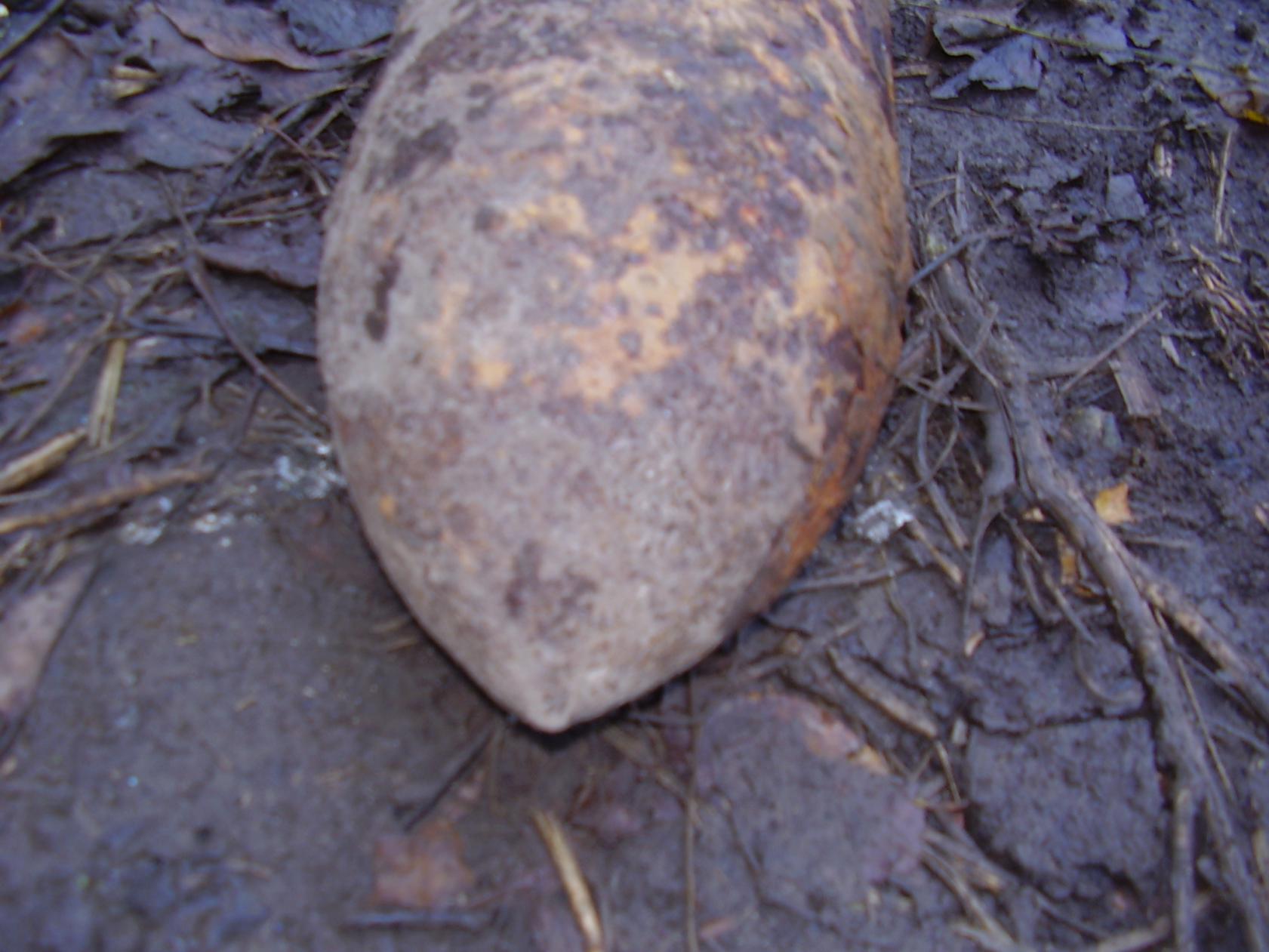

    Одно "но" нос цельный,даже намёка нет на то,что что-то вкручивалось.Весь корпус до днища литой или цельно точенный.

  8. kbcbq

    kbcbq Stabsgefreiter

    Рейтинг:
    4
    Відгуків:
    67
    Лоти
      на продажу:
    0
      продані:
    126
    Повідомлення:
    1.556
    Адреса:
    україна
  9. kbcbq

    kbcbq Stabsgefreiter

    Рейтинг:
    4
    Відгуків:
    67
    Лоти
      на продажу:
    0
      продані:
    126
    Повідомлення:
    1.556
    Адреса:
    україна

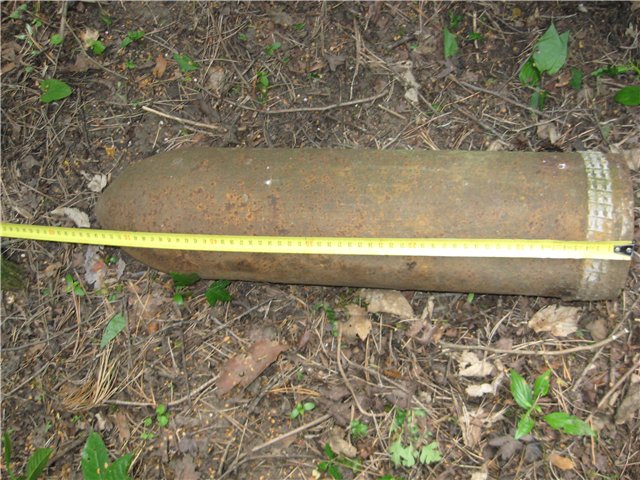

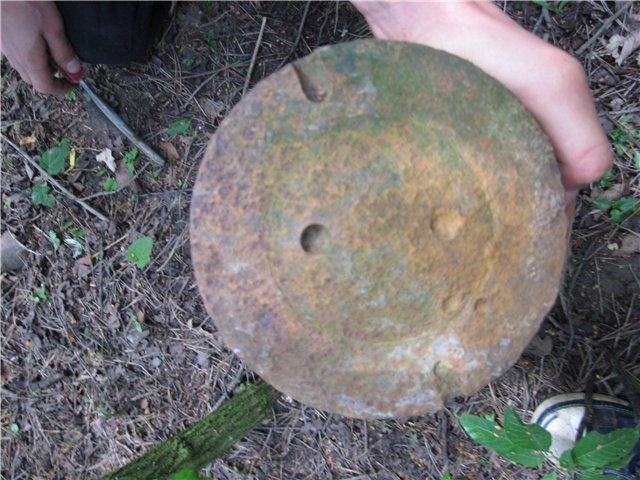

    дно изднлияhttp://reibert.info/forum/attachment.php?attachmentid=1499443&d=1338148571 Одно могу указать точно.Часть (КРУГЛАЯ) с двумя отверстиями это защитная мембрана,она предотвращает попадание влаги в внутрь донного взрывателя. Внутренняя часть - еще имеет три ступени.

  10. kbcbq

    kbcbq Stabsgefreiter

    Рейтинг:
    4
    Відгуків:
    67
    Лоти
      на продажу:
    0
      продані:
    126
    Повідомлення:
    1.556
    Адреса:
    україна
  11. kbcbq

    kbcbq Stabsgefreiter

    Рейтинг:
    4
    Відгуків:
    67
    Лоти
      на продажу:
    0
      продані:
    126
    Повідомлення:
    1.556
    Адреса:
    україна
    http://deutschewaffe.narod.ru/artillery/k_18_2.jpg Данные по баллистике и снарядамТип
    снаряда Начальная
    скорость, м/с Дальность
    стрельбы, м Вес снаряда,
    кг Вес ВВ,
    кг
    Осколочно-фугасный обр.18
    ( 15-cm K.Gr.18 ) 865 24740 43,0 5,58
    Бетонобойный обр.19
    ( 15-cm Gr.19 rot Be. ) 43,5 3

  12. Lakki

    Lakki Major

    Рейтинг:
    4
    Відгуків:
    113
    Лоти
      на продажу:
    0
      продані:
    224
    Повідомлення:
    2.597
    Адреса:
    УкраЇна
    Угу, он самый.Бетонобой или нет-пробую узнать.А фото/схемы трёх внутренних ступеней не найдётся?

  13. kbcbq

    kbcbq Stabsgefreiter

    Рейтинг:
    4
    Відгуків:
    67
    Лоти
      на продажу:
    0
      продані:
    126
    Повідомлення:
    1.556
    Адреса:
    україна
    Спецы где же Вы.Неужели реального профи нуту на форуме.С ув

  14. старатель

    старатель Feldwebel

    Повідомлення:
    2.537
    Адреса:
    Украина, Донбасс
    99% бетонобой,находил отдельно носы цельные и один раз попался донник выкрученный

    1 людині також подобається це.
  15. Ярослав54321

    Ярослав54321 Stabsfeldwebel

    Рейтинг:
    2
    Відгуків:
    9
    Лоти
      на продажу:
    0
      продані:
    14
    Повідомлення:
    2.041
    Адреса:
    Украина
    так вобще такие отверствия для ключа для удобства снаряжение вв

    1 людині також подобається це.
  16. Willy

    Willy Stabsgefreiter

    Рейтинг:
    0
    Відгуків:
    1
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    1.047
    Адреса:
    постсовок
    Австрияк, 10cm M10/9 Granate.

    Бризантина больше, чем полноценная бетонобойная граната.

  17. Lakki

    Lakki Major

    Рейтинг:
    4
    Відгуків:
    113
    Лоти
      на продажу:
    0
      продані:
    224
    Повідомлення:
    2.597
    Адреса:
    УкраЇна
    А ссылочку можно?А то гуглю по M10/9 Granate-только по мотоциклам выбивает.
    Бризантность-хорошо,но тут наверное больше важна фугасность-иначе говоря, работоспособность ВВ, способность разрушить и выбросить из области взрыва, окружающие материалы (грунт, бетон, кирпич и т.д.)

  18. старатель

    старатель Feldwebel

    Повідомлення:
    2.537
    Адреса:
    Украина, Донбасс
    для начало важно как можно больше пробть слой бетонам и т.д потом остальное,почему в бронебоях малый заряд вв?находил также наш 122мм бетонобой,донник зараза не пошел,по сравнению с тким же 122мм оф вес сущечтвенно больше,специфика снаряда-весом пробить как можно большуу толщину укрепления,и потом буууум.

  19. Lakki

    Lakki Major

    Рейтинг:
    4
    Відгуків:
    113
    Лоти
      на продажу:
    0
      продані:
    224
    Повідомлення:
    2.597
    Адреса:
    УкраЇна
    Всё это хорошо,но хотелось бы найти чем он снаряжён и какую-нибудь схемку его внутренностей,взрывателя.Может кто подкинет?
    Нашёл данные по 21см- Бетонобойный снаряд пробивал бетонную стену толщиной 0,6 м и кирпичную стену толщиной до 4 м, а также проникал при попадании, близком к нормали, в песчаный грунт на глубину до 7,2 м, а в рыхлый грунт - на глубину до 14,6 м.
    15-см пушка К. 16 была создана фирмой Круппа и принята на вооружение в январе 1917 г. Система производилась до 1933 г. в двух почти идентичных вариантах, изготавливавшихся фирмами Круппа и «Райнметалл», отличавшихся весом ствола и размерами. Так, длина ствола у образцов Круппа была 42,7 клб, а у образцов фирмы «Райнметалл» 42,9 клб. К 1 сентября 1939 г. вермахт располагал 28 пушками К.16 и 26,1 тыс. выстрелов к ним. В ходе войны пушки К.16 не изготавливались, однако в 1940 г. было возобновлено производство боеприпасов к ним. В 1940 г. выпустили 16,4 тыс. выстрелов, в 1941 г. - 9,5 тыс. и в 1942 г. - 4,6 тыс. выстрелов, на этом их изготовление было закончено, К концу войны осталось 16 пушек К.16, из которых 15 находились на фронте.
    Этот чуток слабее будет,но вполне объяснимо,почему о них почти ничего не слышно.Буду признателен за любую помощь.

  20. Rikoshet

    Rikoshet Stabsfeldwebel

    Повідомлення:
    762
    Адреса:
    Днепровские ... мы.
    Тут все иначе .... 105 мм бетонобойный снаряд , к австро-венгерской полевой гаубице обр. 1899 г. Донный взрывак (индекс не помню) .... Снаряжение - тринитротолуол .

    Lakki подобається це.
  21. Willy

    Willy Stabsgefreiter

    Рейтинг:
    0
    Відгуків:
    1
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    1.047
    Адреса:
    постсовок
    Подкорректируем, сегодня зрение и глазомер лучше. Фотайте лучше, рубяты.

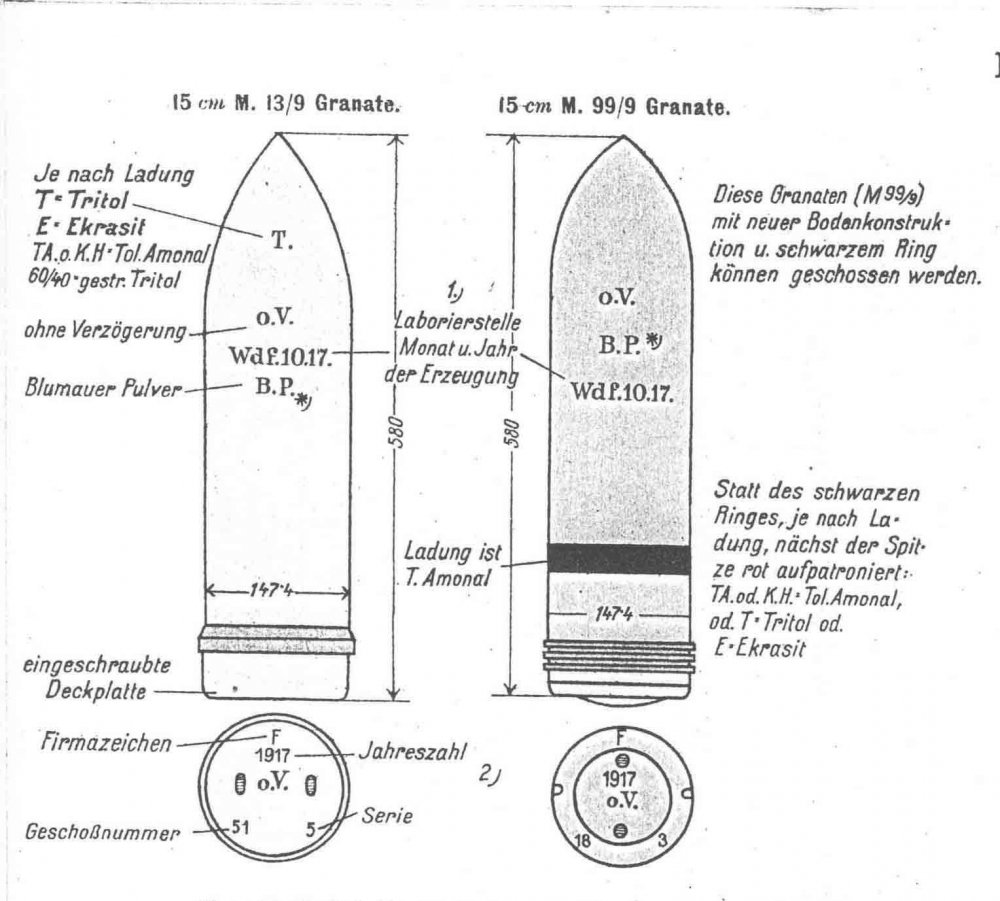

    Австрийская бризантная 15cm M99/9 Granate (длина 58см), к тем же австрийским 15cm M80, 15cm M99, 15cm M15...
    Взрыватель - M9

  22. Willy

    Willy Stabsgefreiter

    Рейтинг:
    0
    Відгуків:
    1
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    1.047
    Адреса:
    постсовок
    Сейчас только увидел, что фото в аттаче не загрузились. Повторю.


    Images:

    15cm m99.JPG
    Lakki подобається це.
  23. Willy

    Willy Stabsgefreiter

    Рейтинг:
    0
    Відгуків:
    1
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    1.047
    Адреса:
    постсовок
    10cm М10/9 аналогичен и пропорции те же, только одна канелюра на пояске.
