Бомбы на вооружении в Люфтваффе

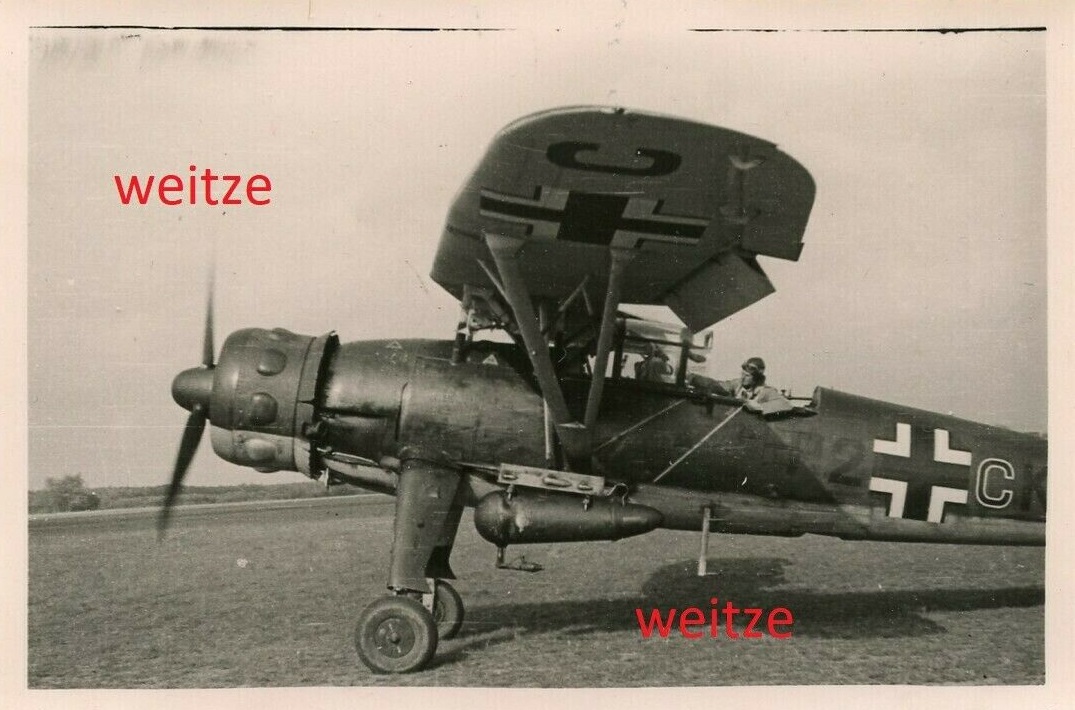

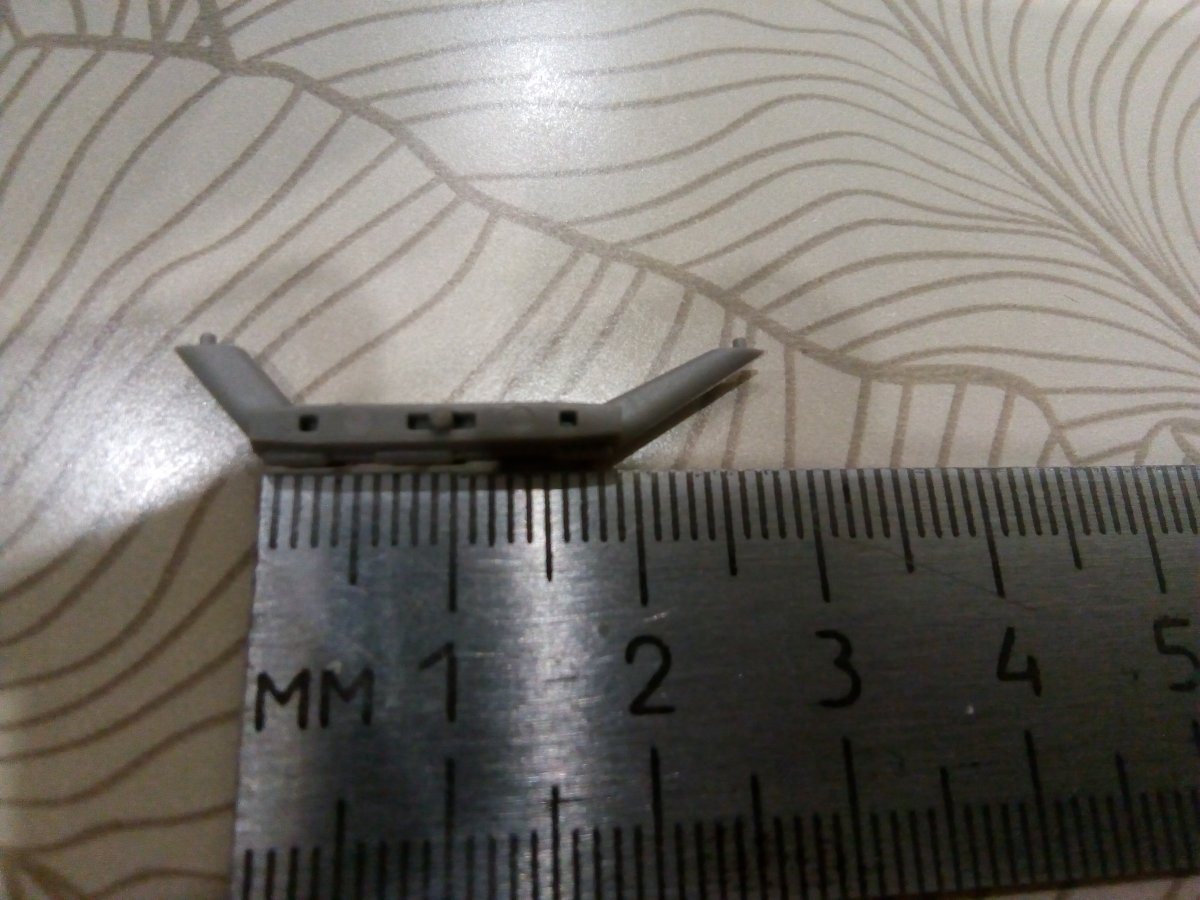

Относительно пилона. В масштабе 1/48 он составляет около 19 мм, что соответствует 912 мм в натуральную величину. Бомба на приведённом мной выше фото примерно в 2 раза больше. Выходит где-то 1800-1900 мм.



Коллеги, выскажу свое мнение.
1. Конечно, это не SD-250, так как в Испании их просто не было на вооружении Luftwaffe.
2. Это явно не SC-250, которая для Hs.126А слишком тяжелая и у нее оперение выступает за диаметр тела бомбы, чего явно нет на фото.
3. С большой вероятностью это 70IP, как и написал уважаемый Alteknare. Ее масса около 75 кг, так что для Hs.126А в самый раз.

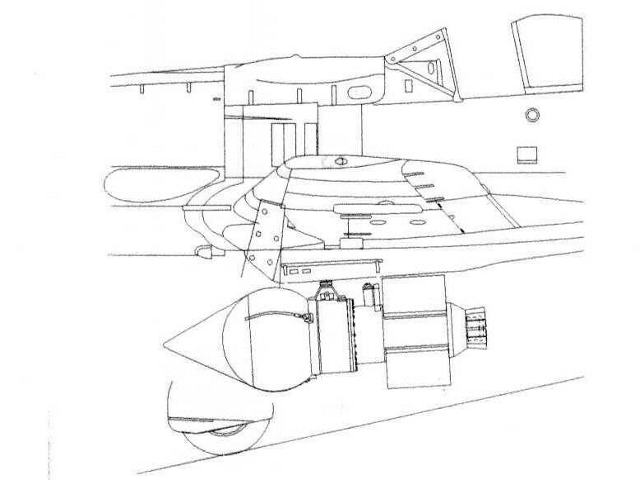

4. На чертеже указан размер в дюймах, длина бомбы 1200 мм.
5. 1900 мм много даже для SD-250 (длина 1640 мм). Наверно все таки это ошибка создателей модели.

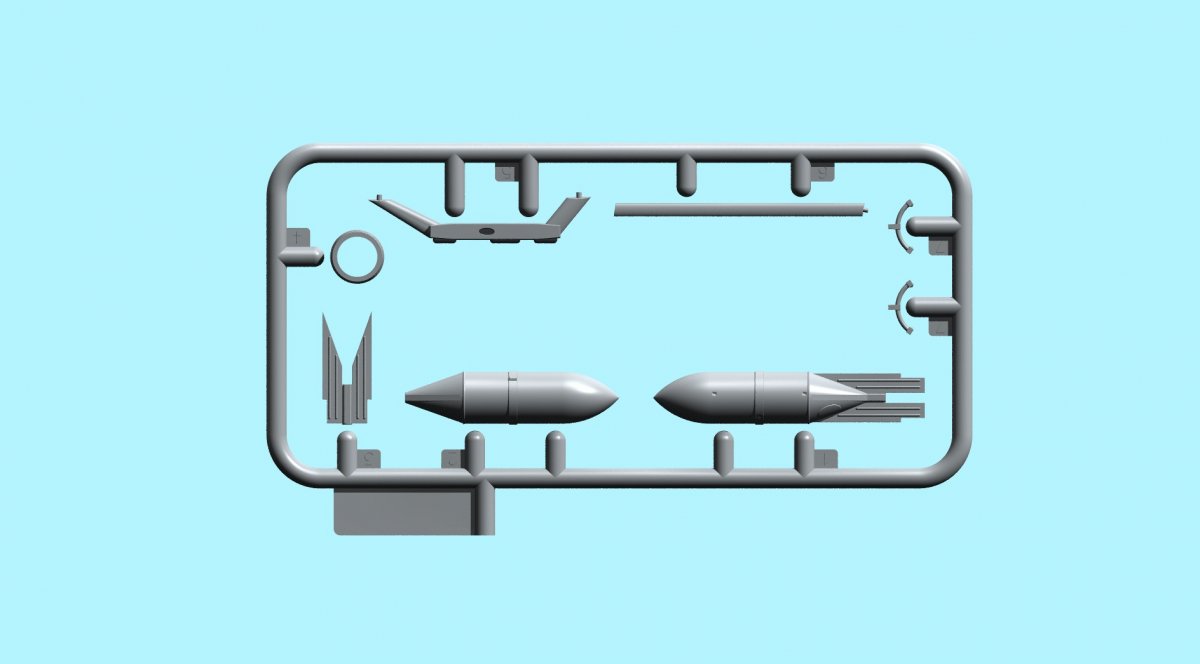

Да нет, пересмотрел несколько фото пилона, сравнил с другими частями самолёта, всё верно. Я так понимаю, более крупные итальянские бомбы имеют другую форму? Может у испанцев что-то было похожее? Моя загвоздка в том, что в литниках совершенно другая бомба, не схожая ни с бомбой на фото, ни на боксарте. А подвешивать на модель неизвестно что не хотелось бы.



что значит нет? ДА! и еще раз ДА! SC 250 её мах. длина 1640mm. о чом Вам и было сказано на основе знаний документации. для неё шли такие ETC, как ETC 500 серии,
и длина была его: ~940mm (ohne Stecker), 1060mm (mit Stecker). что касается фото Hs 126A, то на нём может быть всё, что угодно, только НЕ ETC 500- его серии!
по форме внешнего вида даже при бОльшой фантазии он не такой, как на фото.)))

я не моделлист по пластику, но на литнике вижу похожее на SC 500, т-к только начиная с них шло кольцо по середине, т-к вверху крепилась Öse, а по сторонам были штыри
для зацепки их к прим. на Stuka B.-Ablenkgabel (Ju 87). но опять таки, такие бомбы не для Hs 126, т-к он их попросту не подымет да еще ковсему на вот такого рода крепления ETC.
причом пытался у себя найти похожий/такой ETC в каталоге по ним, но так и отдалённо похожего не нашÖль.

что касается самого Hs 126A и его Б.-Загрузки, то он мог брать 10х10kg, или 2х50kg Bomben (ETC 50, его длина ~570mm).
если брать во внимание, что авторы ошиблись и там должно написано стоять 2х50-2/50 (как то так), то не одной 50kg. бомбы с кольцом на оперении не было,
кроме SD 50 Тel. (Telescoprohr), но обратно же по виду оперения оно у неё (SD50 Tel.) заходит за цилиндр бомбы, а на фото с-та Hs 126A мы это не наблюдаем.

вывод: скорее всего ошибка создателей моделли.



Я имел в виду, что размер пилона дан верно. То, что неверно дана бомба, даже не обсуждается.

Кстати, по размеру очень похоже.

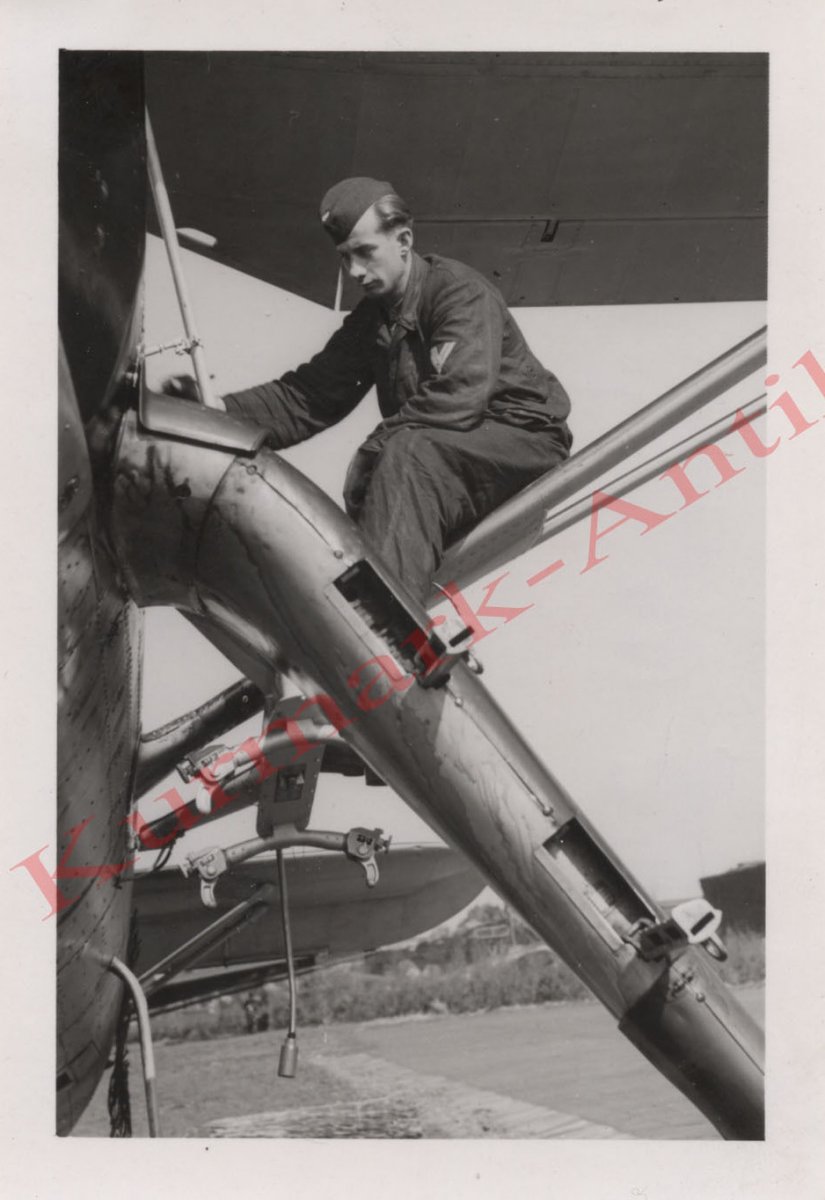

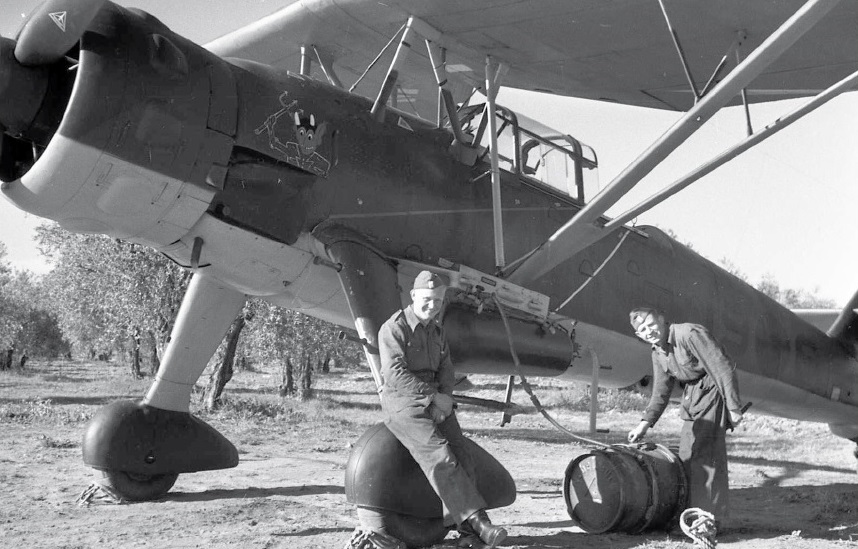

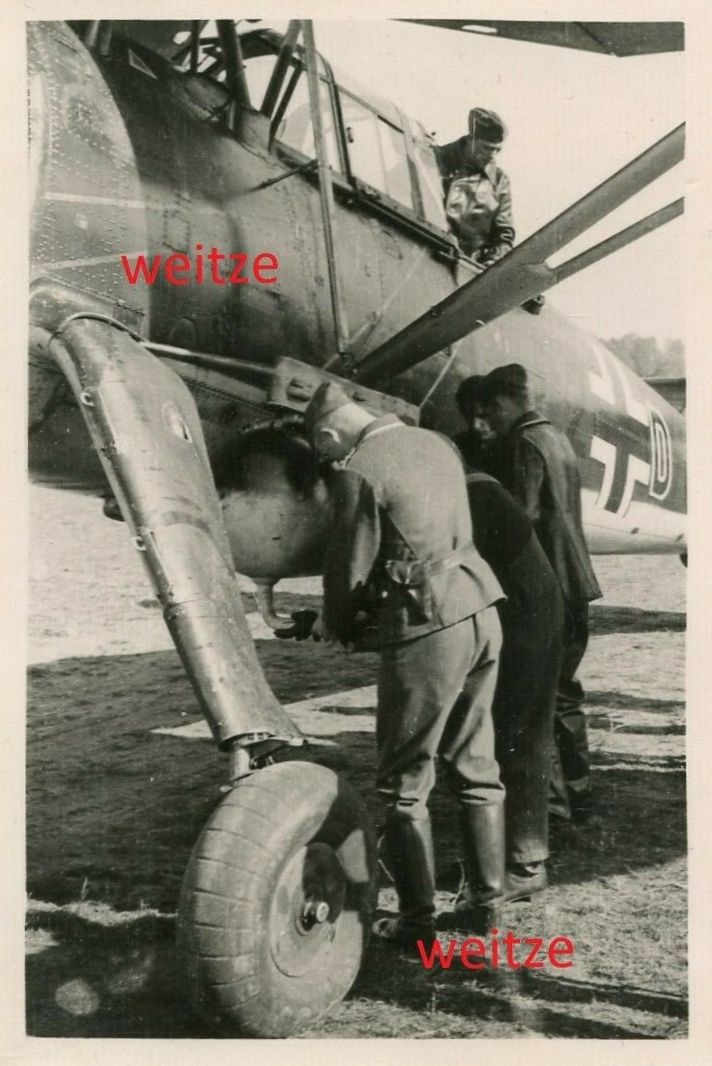

Возможно, эти фото прояснят тип ETC?



Уважаемый Vitaks!
Фотографии отличные, особенно интересен то ли выливной прибор, то ли устройство дымопуска! Но тут проблема немного другая. Простите, если говорю вещи, которые Вам известны, но все же.
Дело в том, что немецкие бомбы имели электрические взрыватели, и на ETC была специальная колодка для подключения к ним, соединенная с бомбосбрасывателем в кабине. А итальянские бомбы имели механический взрыватель с "вертушкой", которая располагалась сзади, как раз там, где кольцо. Перед сбросом бомбы, взрыватель нужно снять с предохранителя, для чего в механических взрывателях нужно вытащить чеку. Для этого нужна специальная тросовая система, управляемая из кабины ( чеку снимают непосредственно перед сбросом) которой на ETC нет. Поэтому подвесная система скорее всего тоже итальянская. К сожалению, тут помочь не смогу.



Совершенно верно - это т.н. Nebelanlage/ аппарат по производству тумана...как то так будет на вашем.

Фото много лучше и можно рассмотреть ETC. Он явно немецкий и мин. на 2 фото мы видим кабел отходящий от него.
Но ЕТС не в каком случае не стандартный если так можно сказать, а сделан исключительно под этот с-т. Это даже
хорошо видно по его "литым" боковым держателям.

Если он Вас реально интересует, то можете обратится к Udo и приобрести или весь набор доку по Hs 126, или попросту
зделать запрос об информации по данному ЕТС -> https://www.luftfahrt-archiv-hafner.de/ (если таковая имеется он дас посмотреть, или сообщит о его названии).
Это всё, что могу предложить, т-к сам ничего по 126 не имею. Сожалею, что ничем существенным не смог помоч.



Всем большое спасибо за помощь. Чем больше получаю ответов, тем больше появляется вопросов ) Но, по крайней мере, теперь понятно, в каком направлении копать.

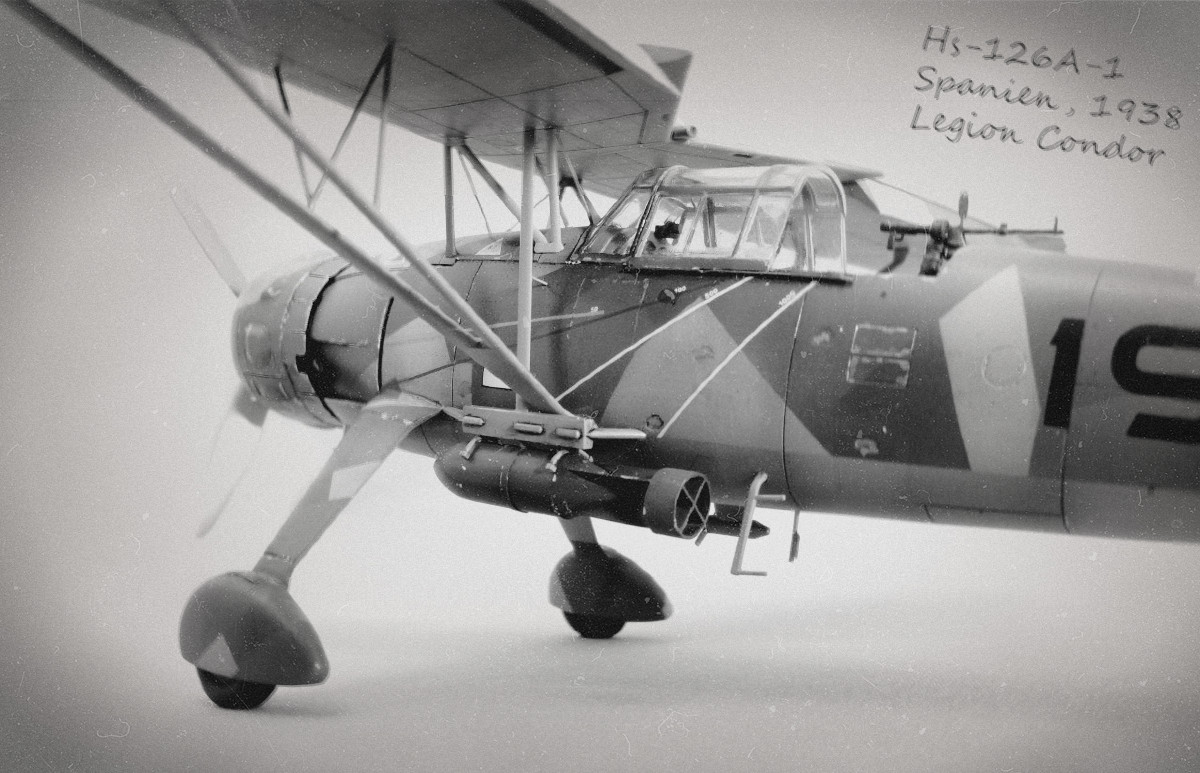

В общем, доделал я Хеншеля с бомбой, вот так вышло.



Хорошо. Для следующего раза вот раздел моделизма: https://reibert.info/forums/voenno-istoricheskaja-miniatjura.47/



Sprengbombe SD 1.700 kg



Wasserrollbombe SB 800 RS "Kurt" oder "Prismen Rollbombe"

прыгающая бомба-ракета для разрушения гидротехнических сооружений.

с 6-ю движками от WfrGr 21

Вменяемое инфо, а главное - доки, только приветствуются



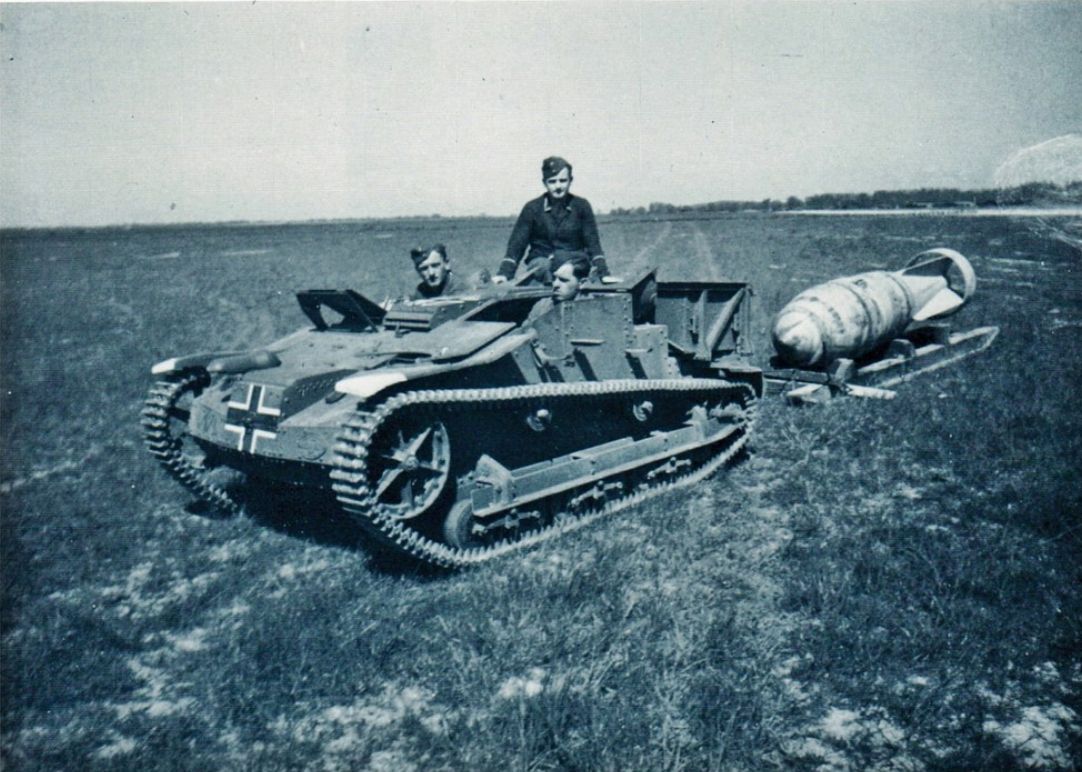

танкетка Рено UE с SC1000 на деревянных салазках



Где-то в Африке.



Fliegerbomben

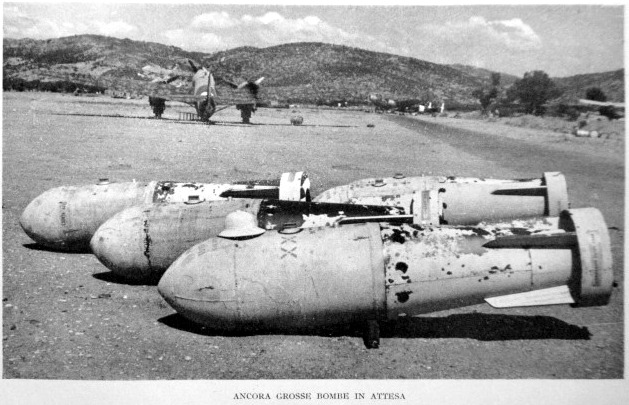

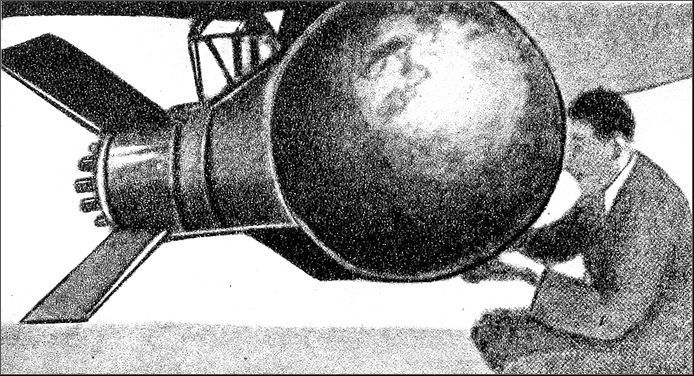

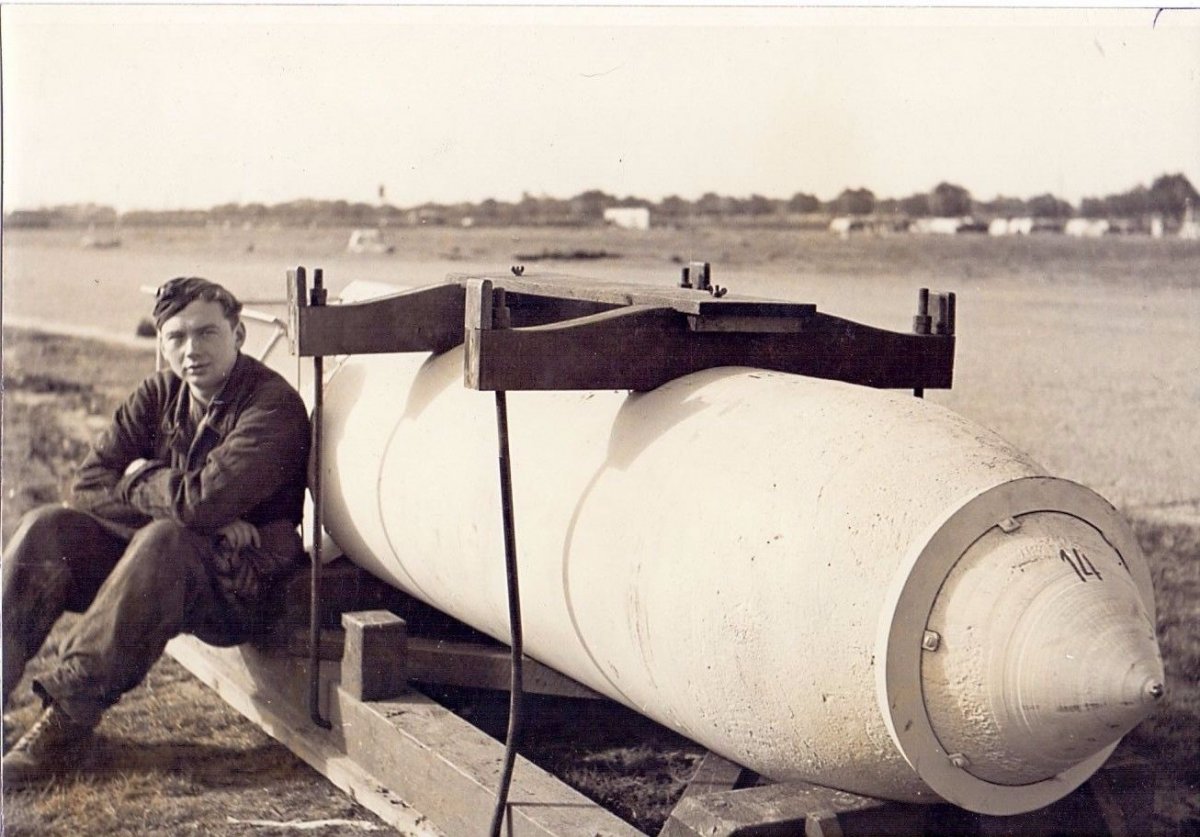

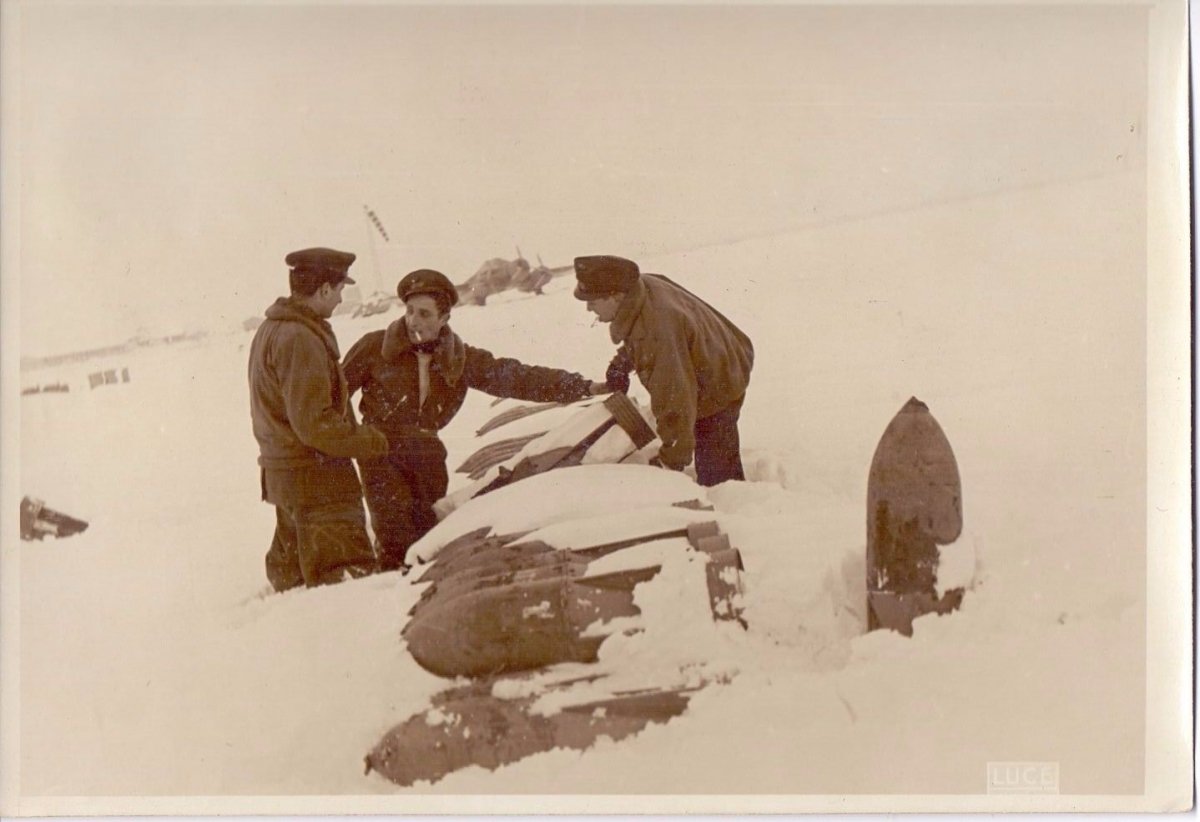

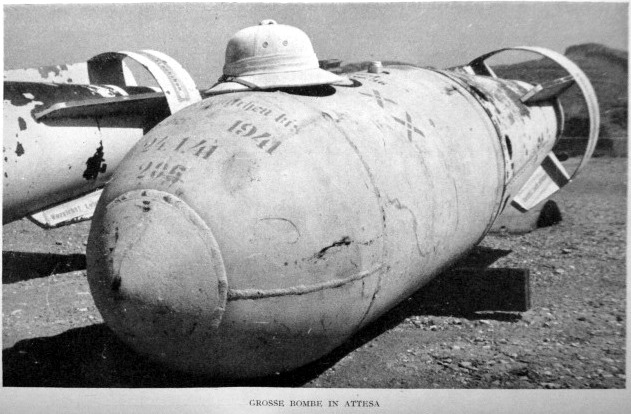

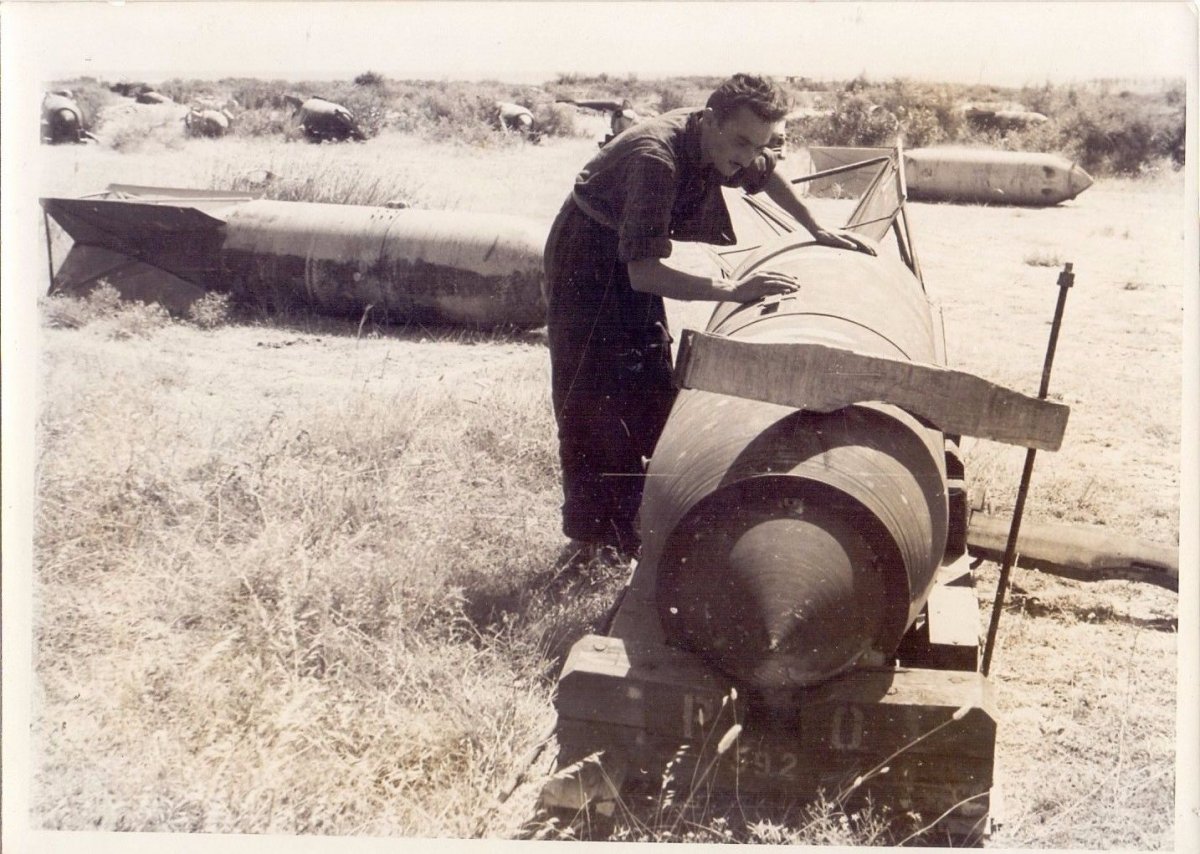

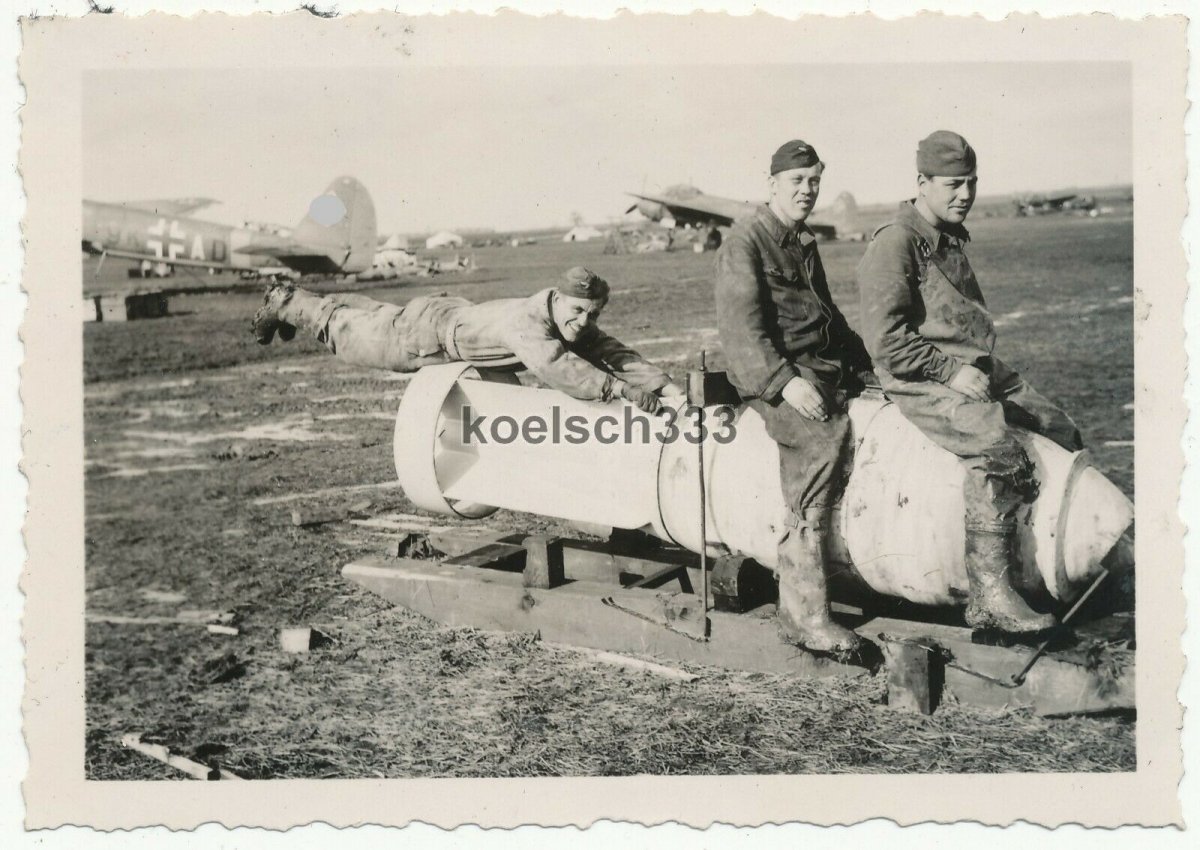

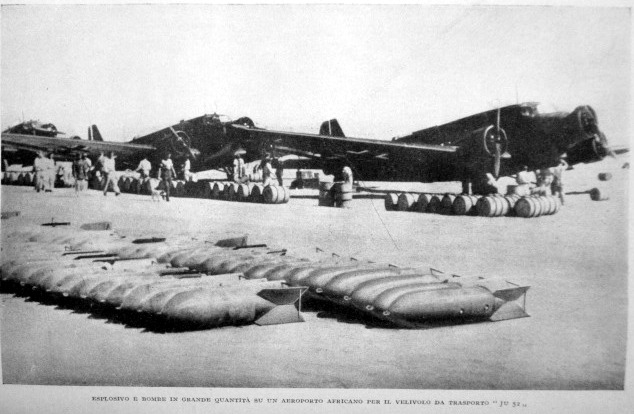

Коллеги, а есть информация по бомбам на втором и третьем снимках??? Что то я немного не понимаю текст на теле бомбы похож на немецкий, но сама бомба ни по маркировке (абсолютно(!) ), ни по конструкции (продольный сварной шов в головной части) мне не знакома... Может, это итальянский боеприпас?

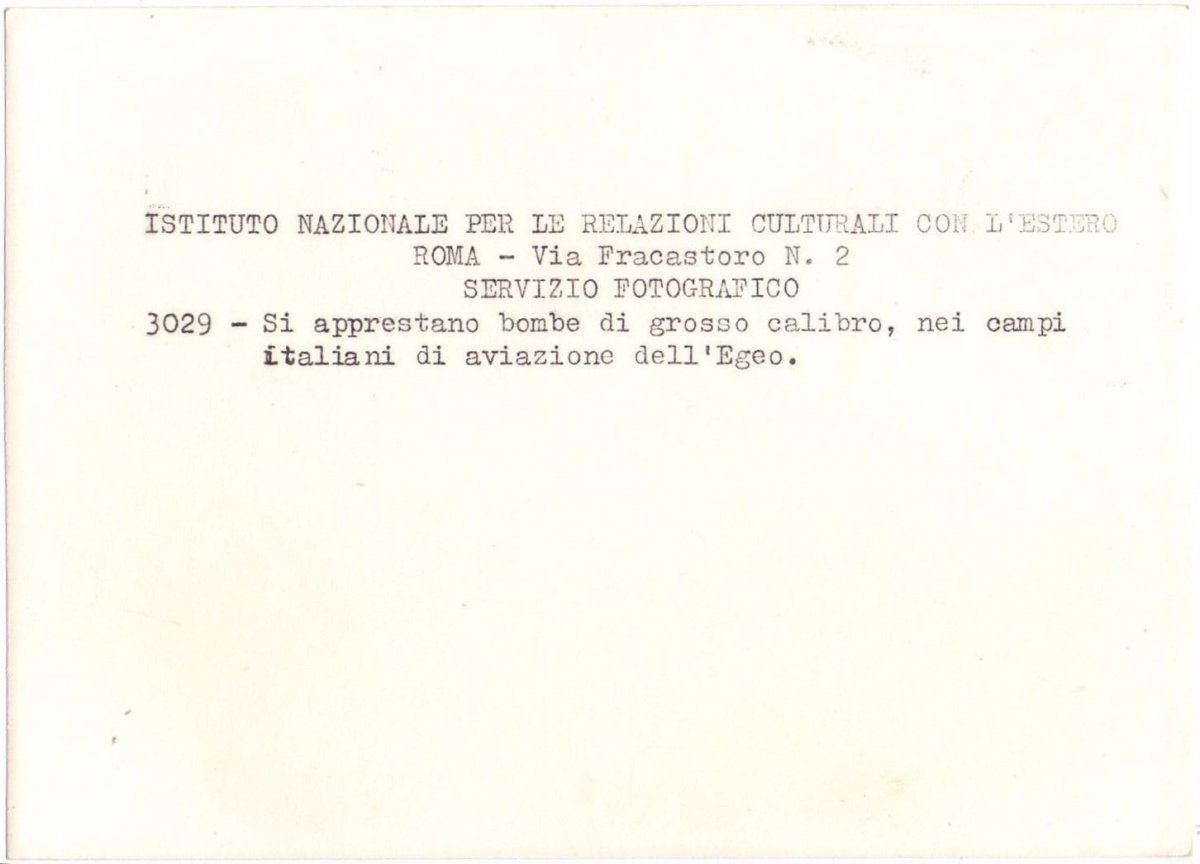

Текст под фотографиями на итальянском, и скорее всего эти бомбы итальянские.



Sieht nach ganz normale (dreiteilig) Shr 500 Splitterbombe Güterklasse III aus.

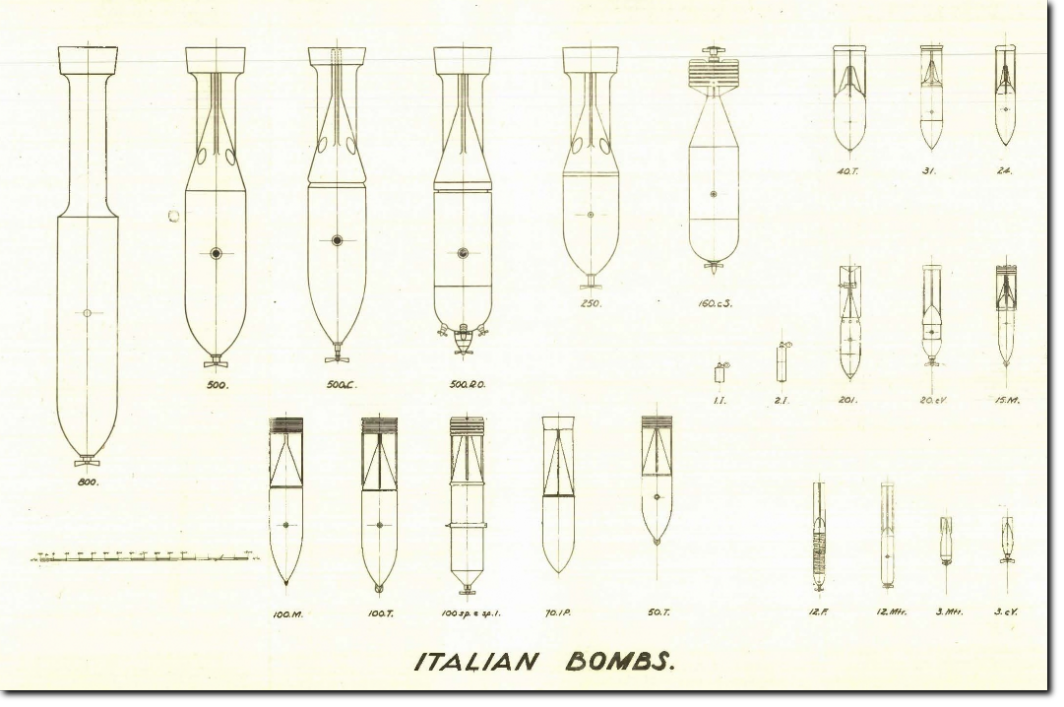

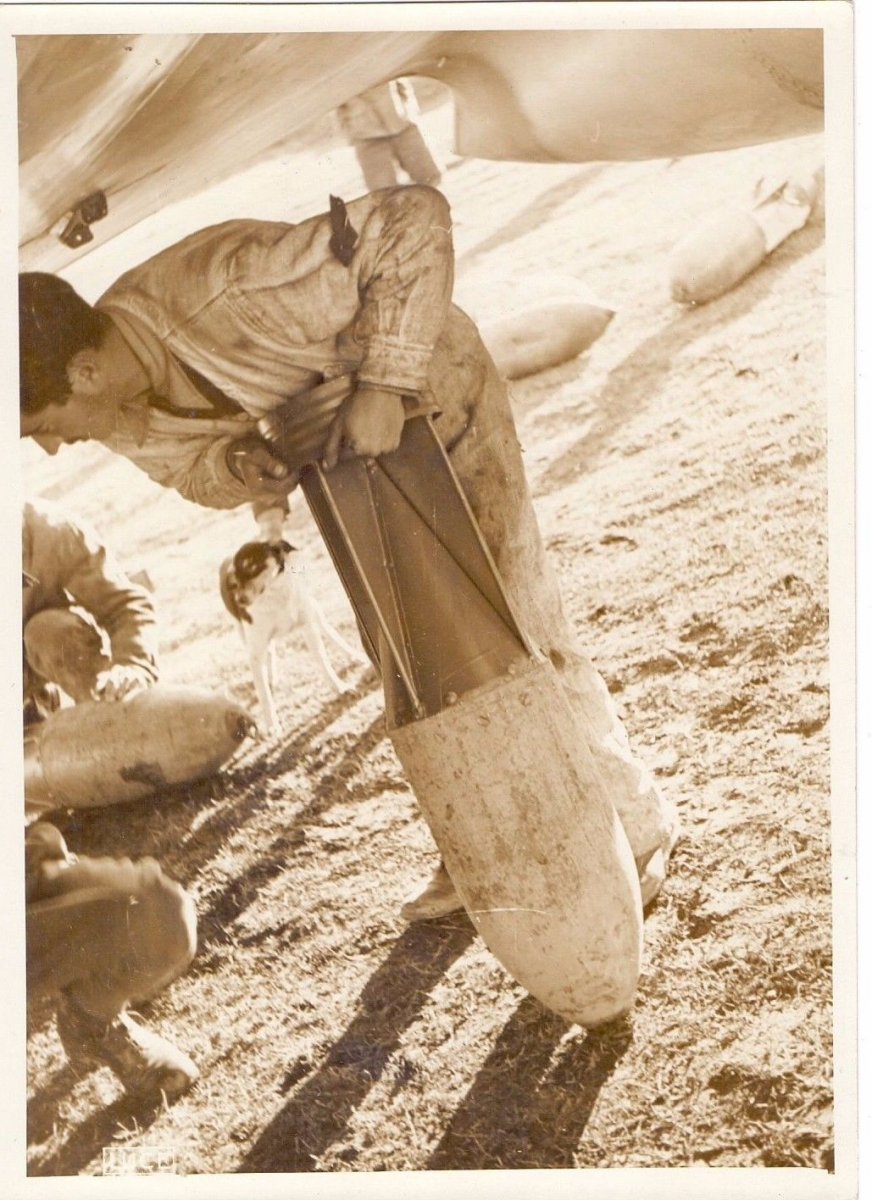

Italienische Bomben sahen so aus:



Auf dem Fotos 2 u. 3 handelt es vermutlich um SC2000 Güterklasse III, oder PC1600A die aus PC1800RS umgeändert wurden...zumindest deren Leitwerks sahen sehr ähnlich aus.

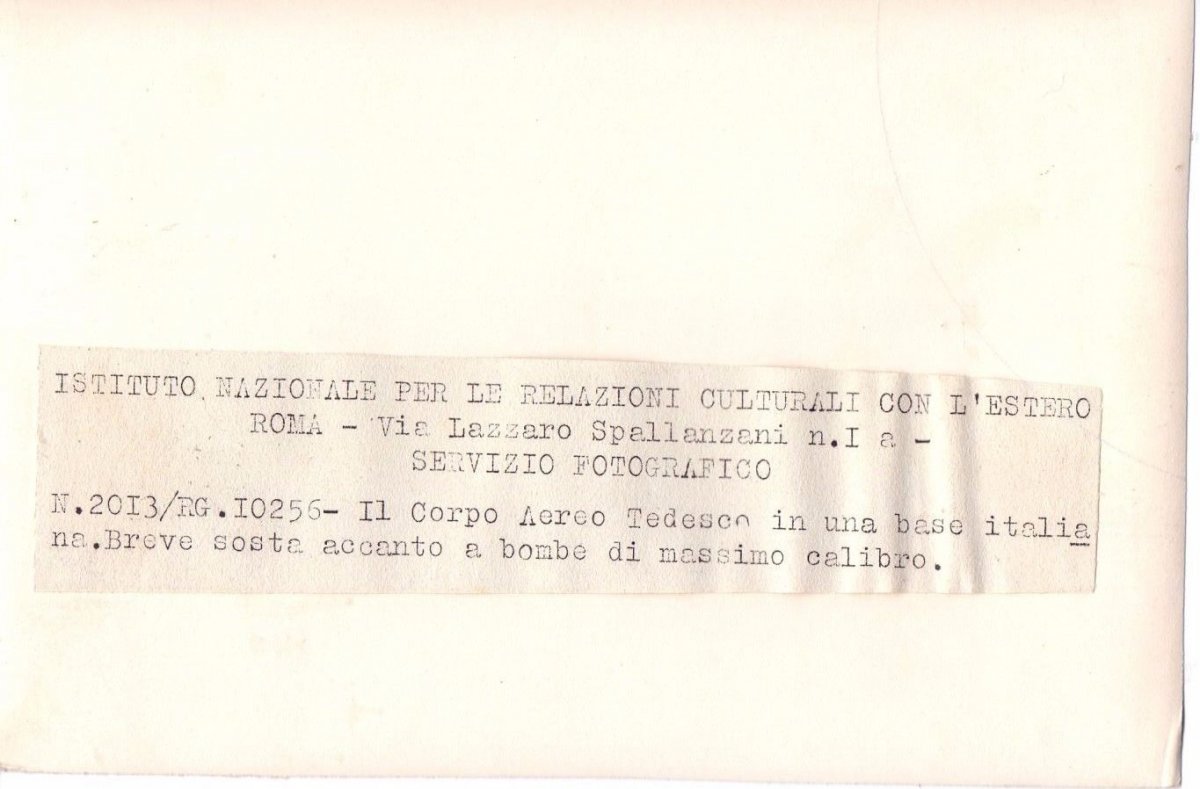

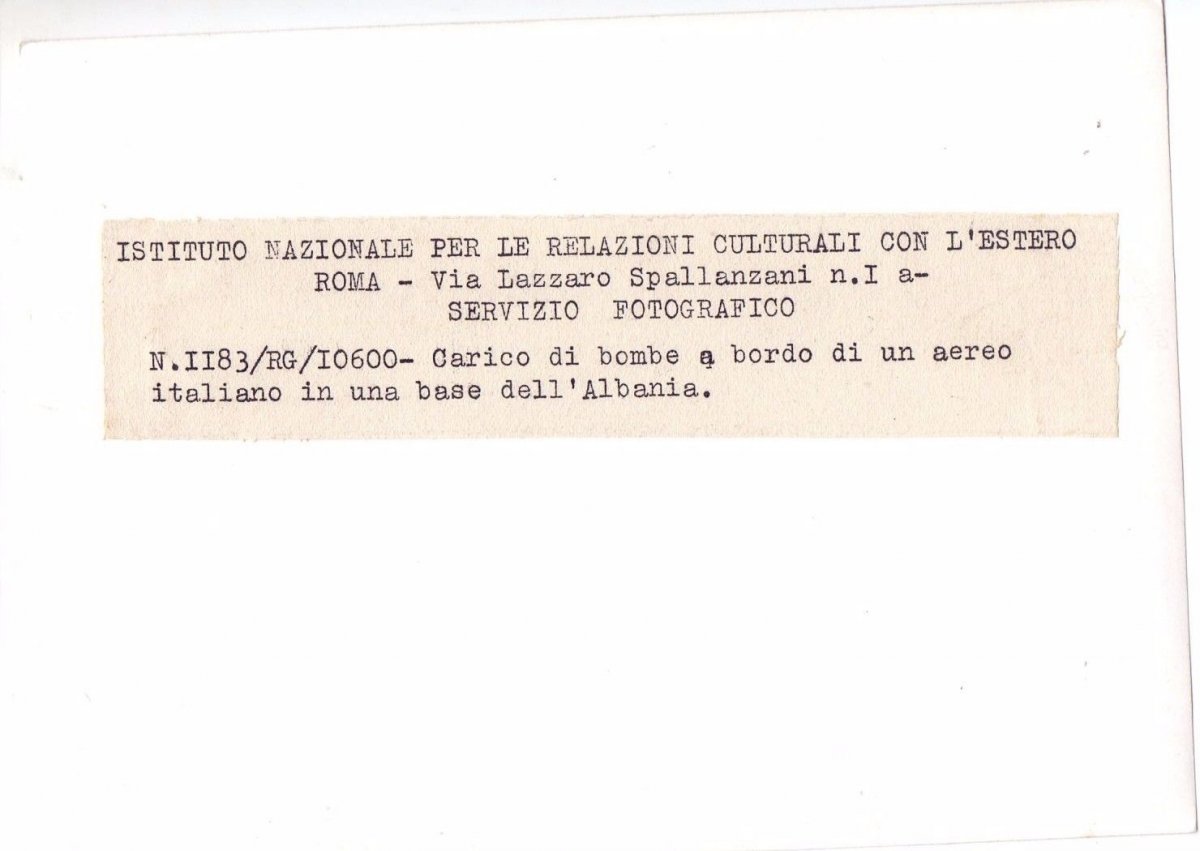

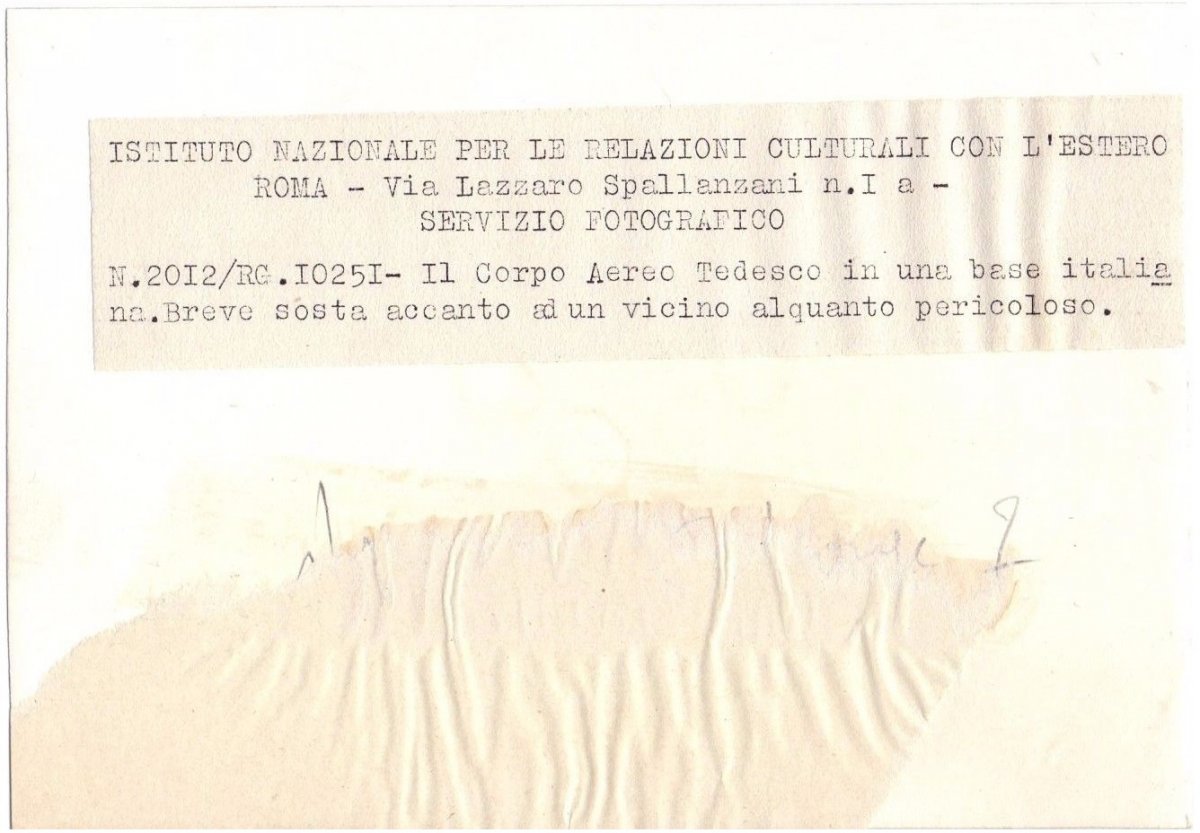

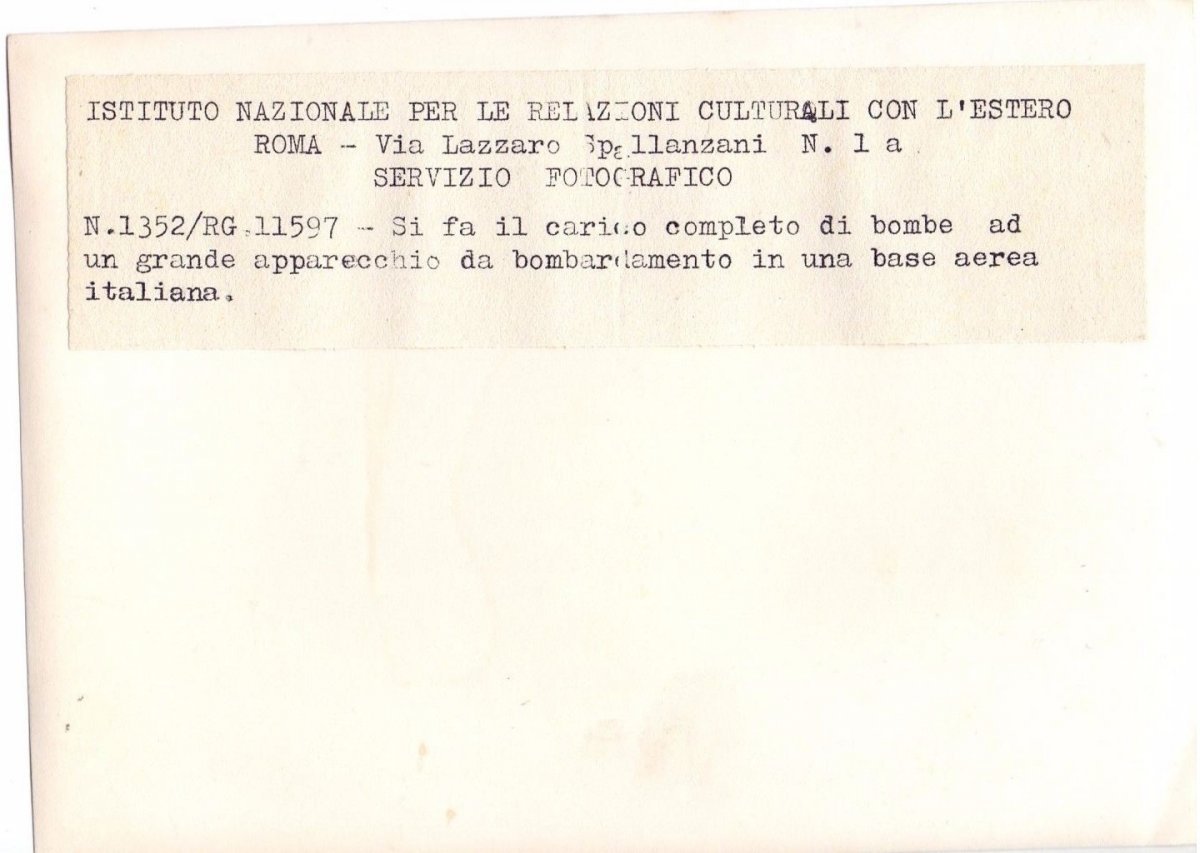

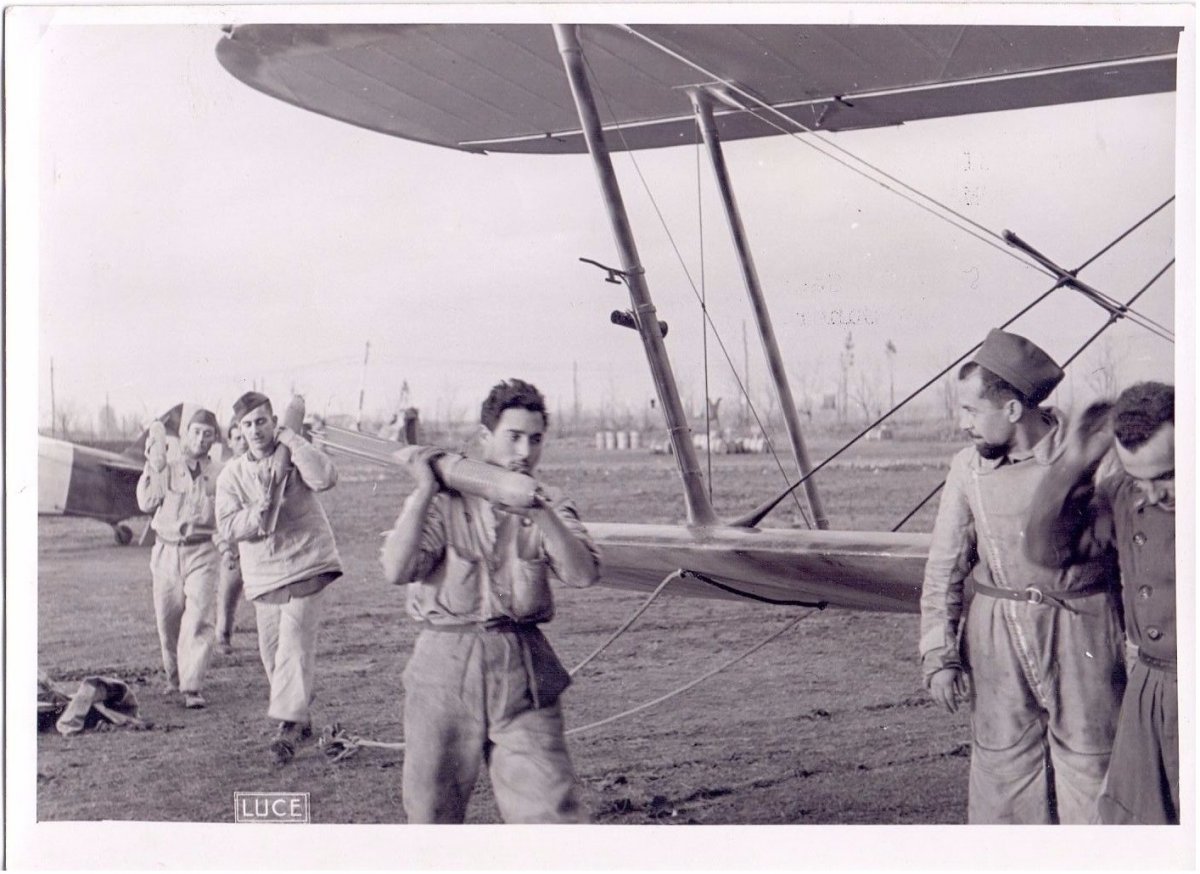

Da bombardamento in una base aerea italiana.



Интересная информация!! Я не встречал данных, что SC2000 выпускались в Güterklasse III... Если у Вас есть D(Luft) или другая оригинальная инструкция на этот боеприпас, будет очень интересно... Особенно, с учетом того, что Güterklasse III не предусматривал продольного шва на головной части - она просто являлась отдельной деталью (но целой), которая крепилась к цилиндрической части бомбы.

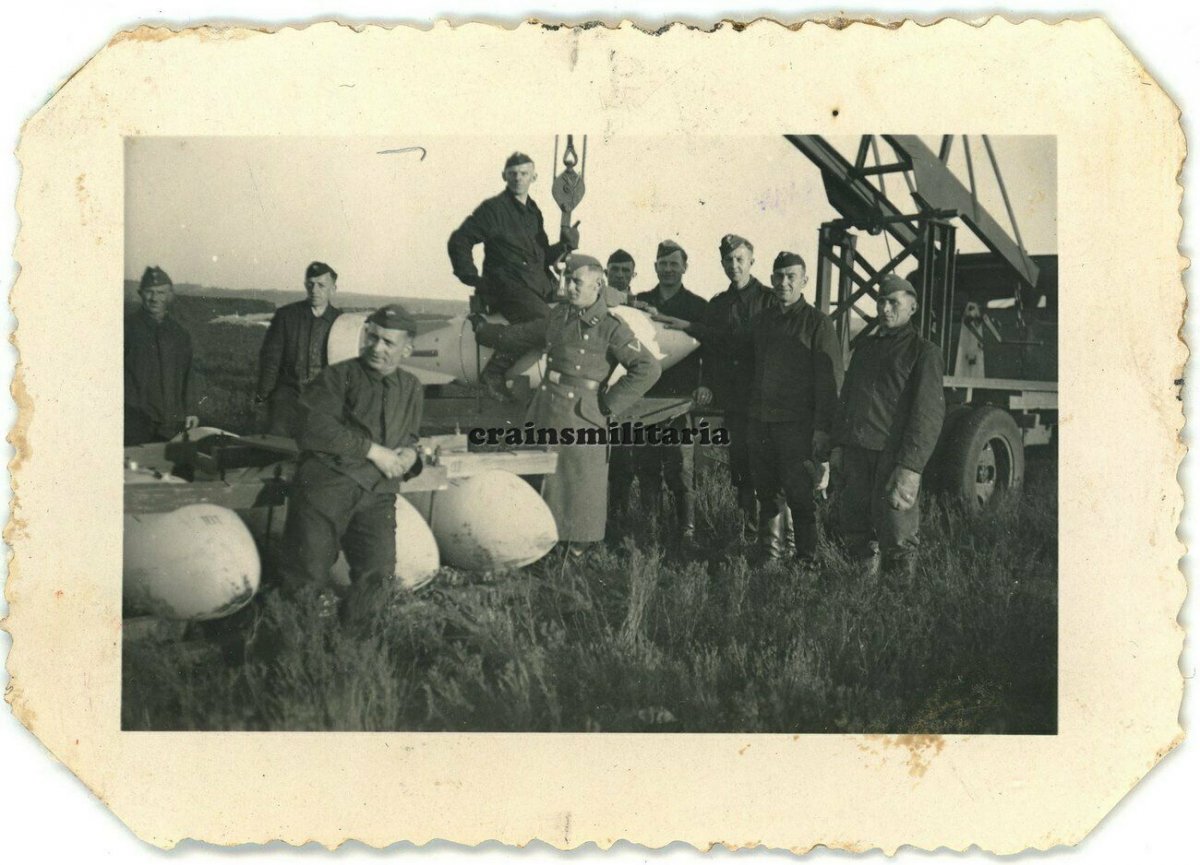

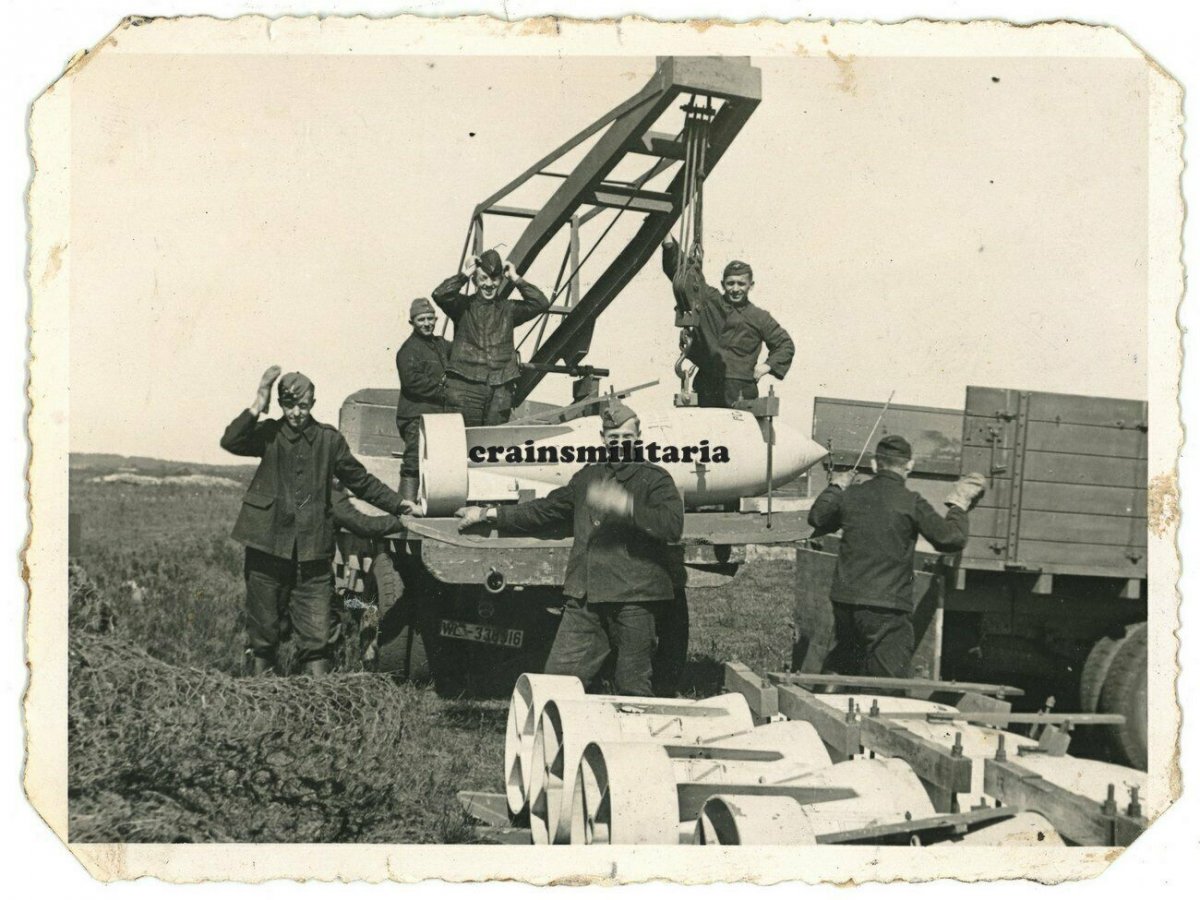

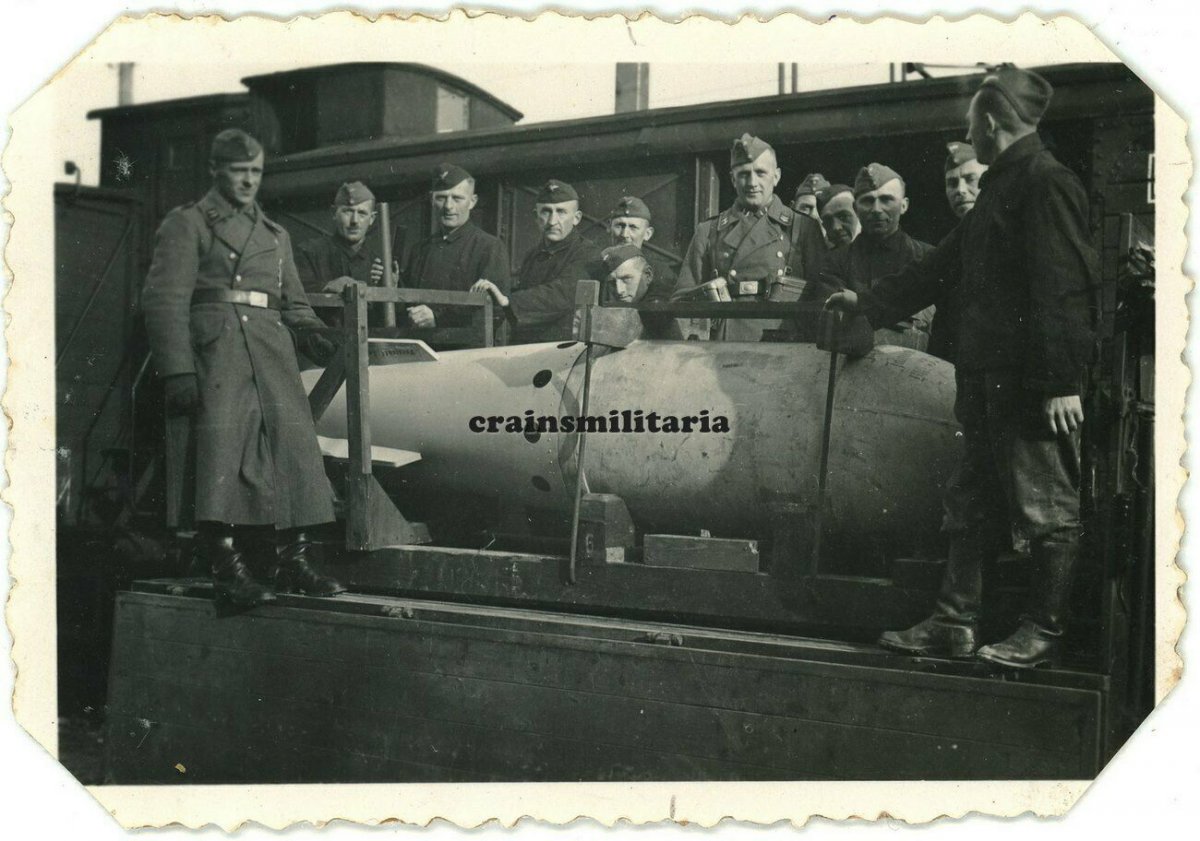

1) Soldaten bei Eisenbahntransport von Fliegerbomben am Bahnhof.

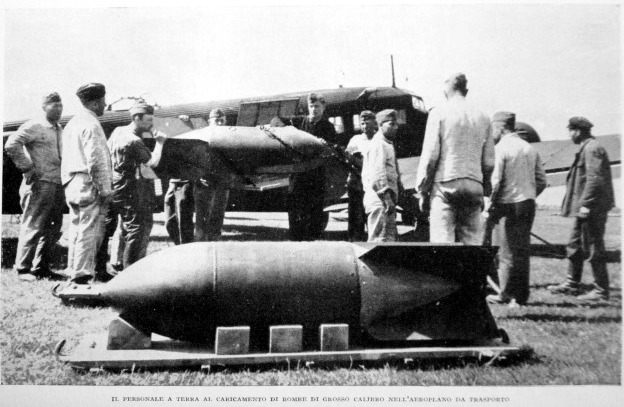

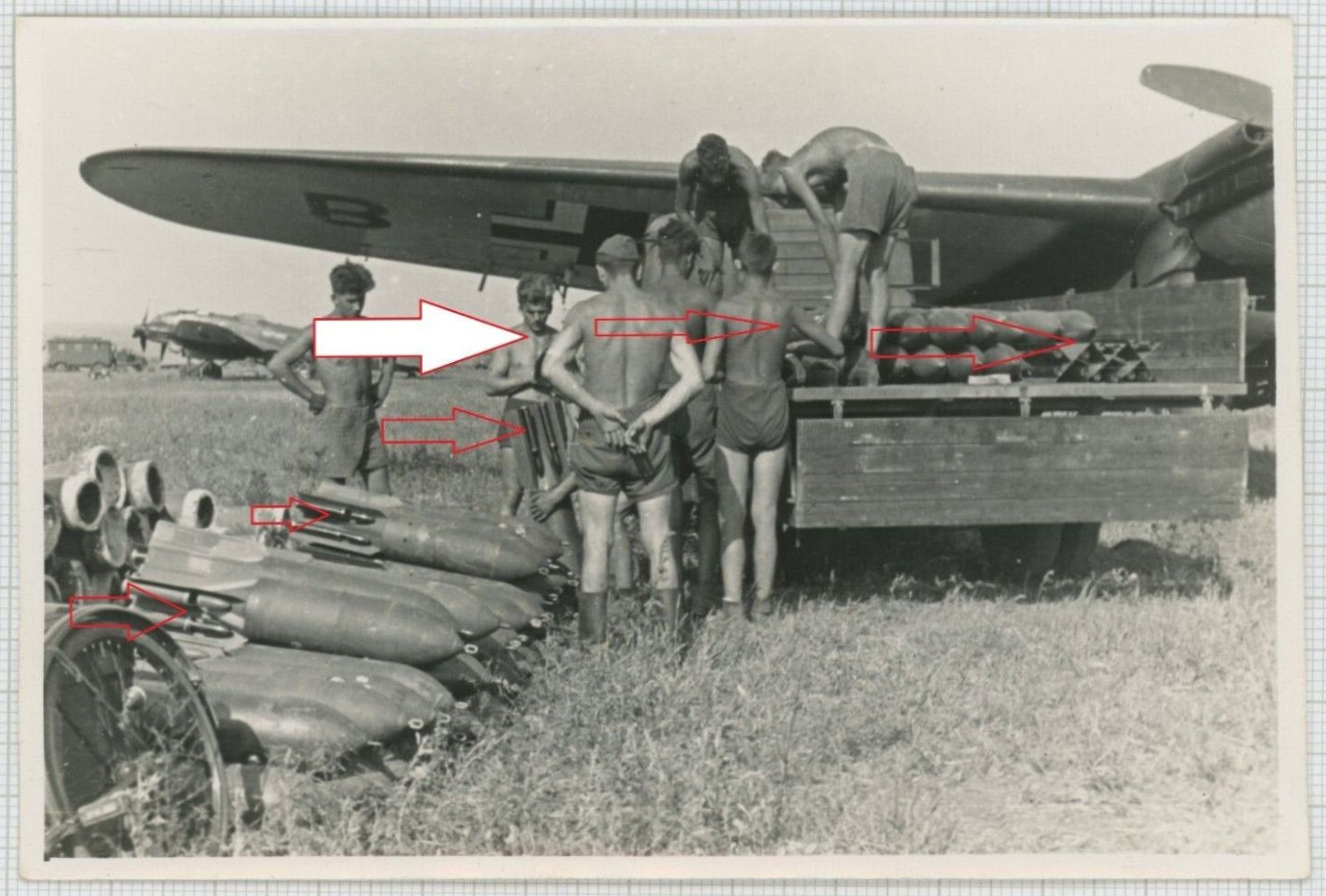

2-3) Soldaten bei Verladung von Fliegerbomben mit Kranwagen an einem Flugplatz.

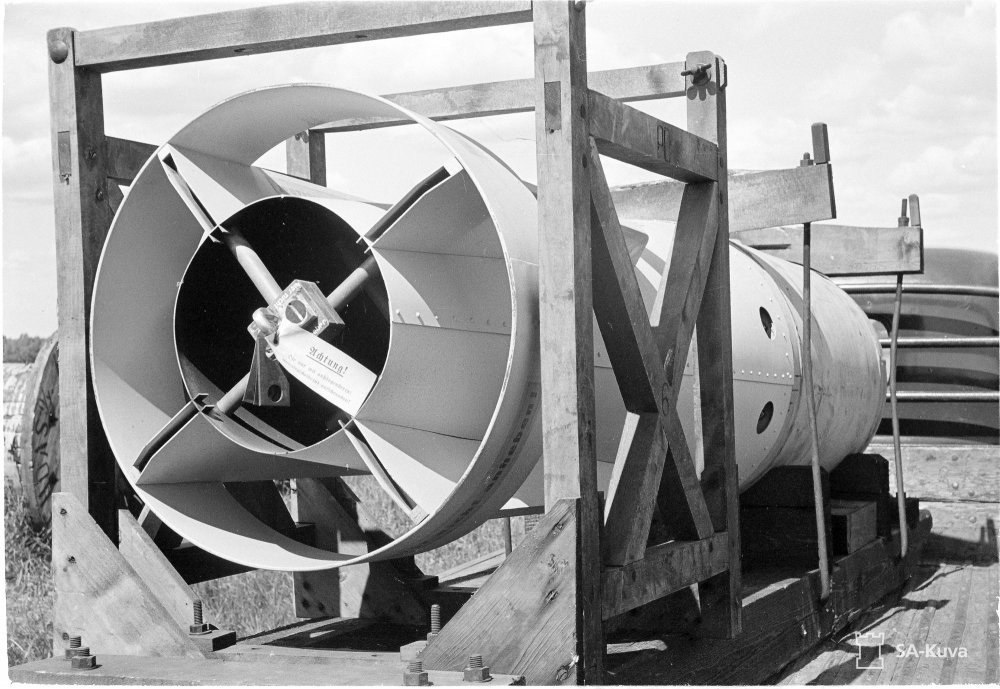

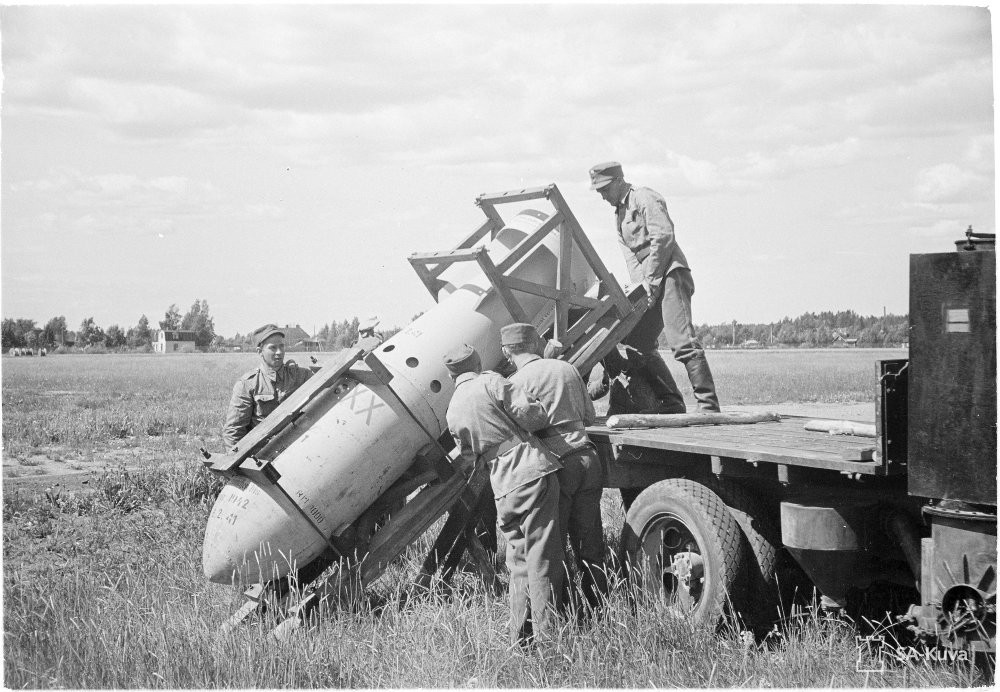

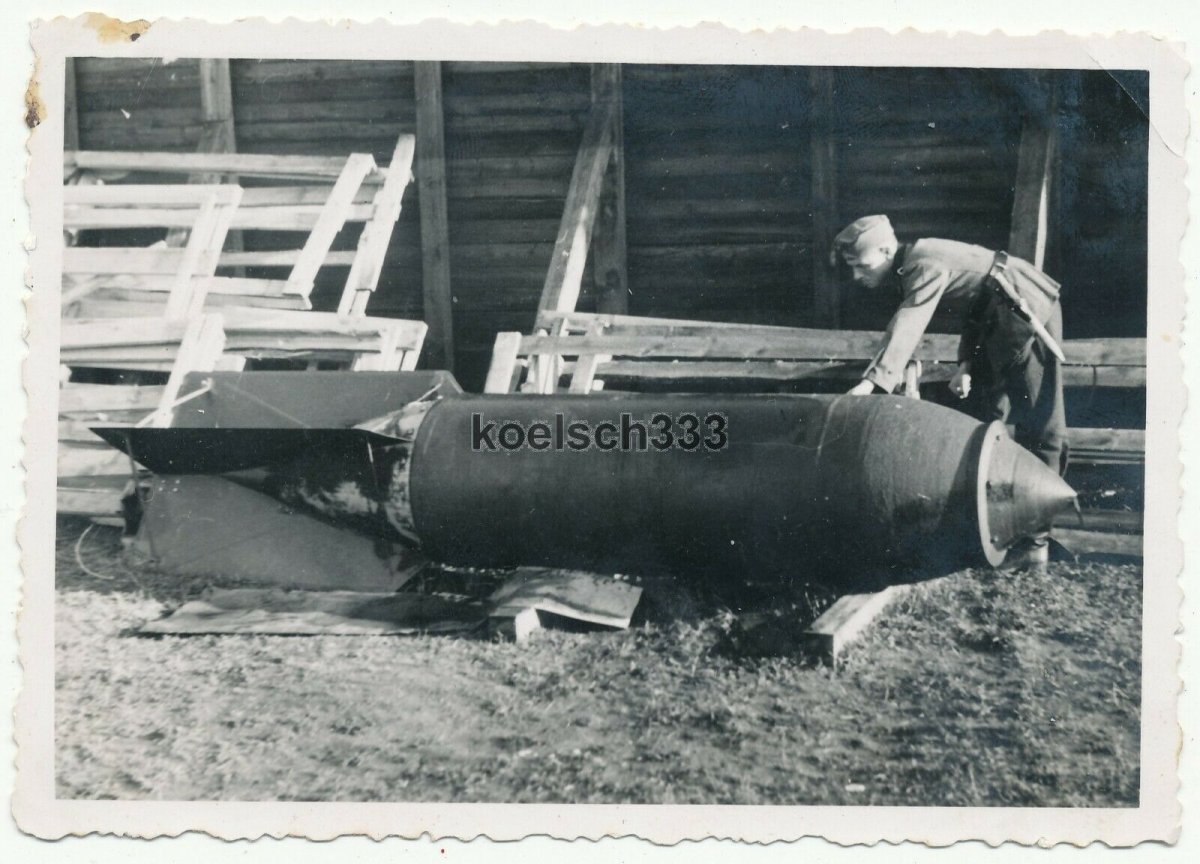

Das ist BM 1000 "Monika"(gem. 2-letzten Fotos)
Außerdem, es ist keine Bombe, sondern eine U-Wassermine.

hier ist noch 3Fotos davon...



вроде как 21век на дворе, нО кацапожЫдячабиомассе никак нидайдÖт, шО лучше не брехать....
https://wwii.space/авиационные-боеприпасы-германия/

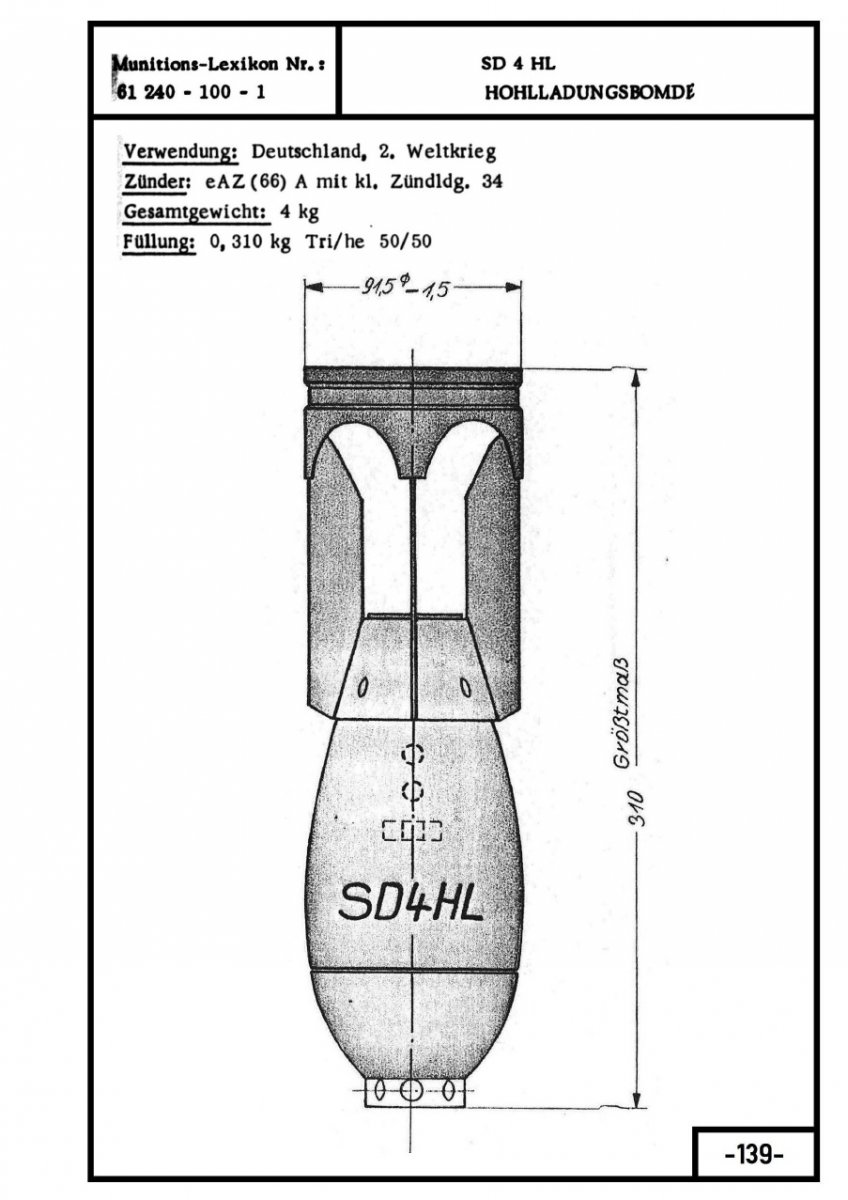

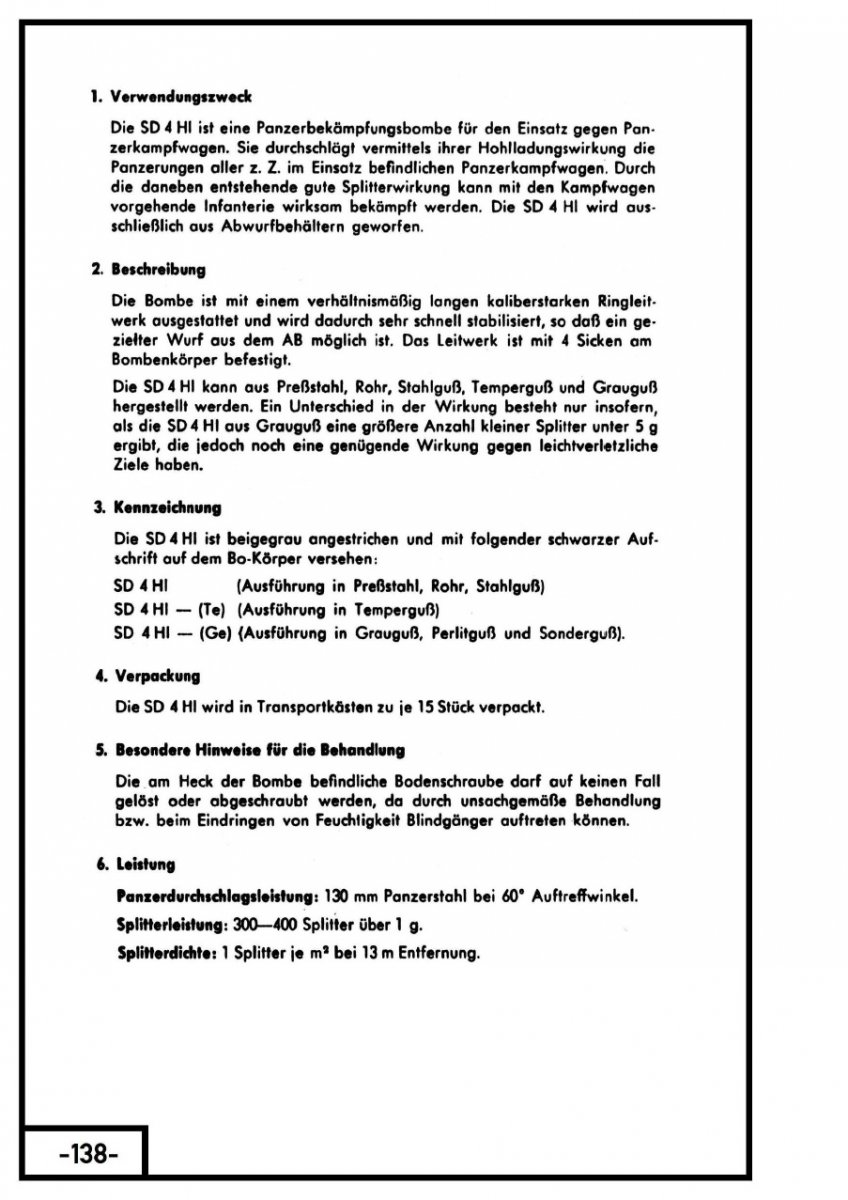

SD4 HL Hohlladunsbombe/Кумулятивная

Panzerdurchschlagleistung: 130mm bei 60° Auftreffwinkel!



Fliegerbombe



Bomben auf munitionieren KG55
