Бомбы на вооружении в Люфтваффе

Тема в разделе "Авиастроение", создана пользователем Gerhard, 10 фев 2009.

  1. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.598
    Адрес:
    Россия
    Собственно тема о главном оружии бомбардировщиков.
    Интересные фото разных бомб, с оружейниками и без, а так же собственно на самих самолётах, фото бомб с рисунками & надписями ну и немного информации, конечно.
    Для затравки:

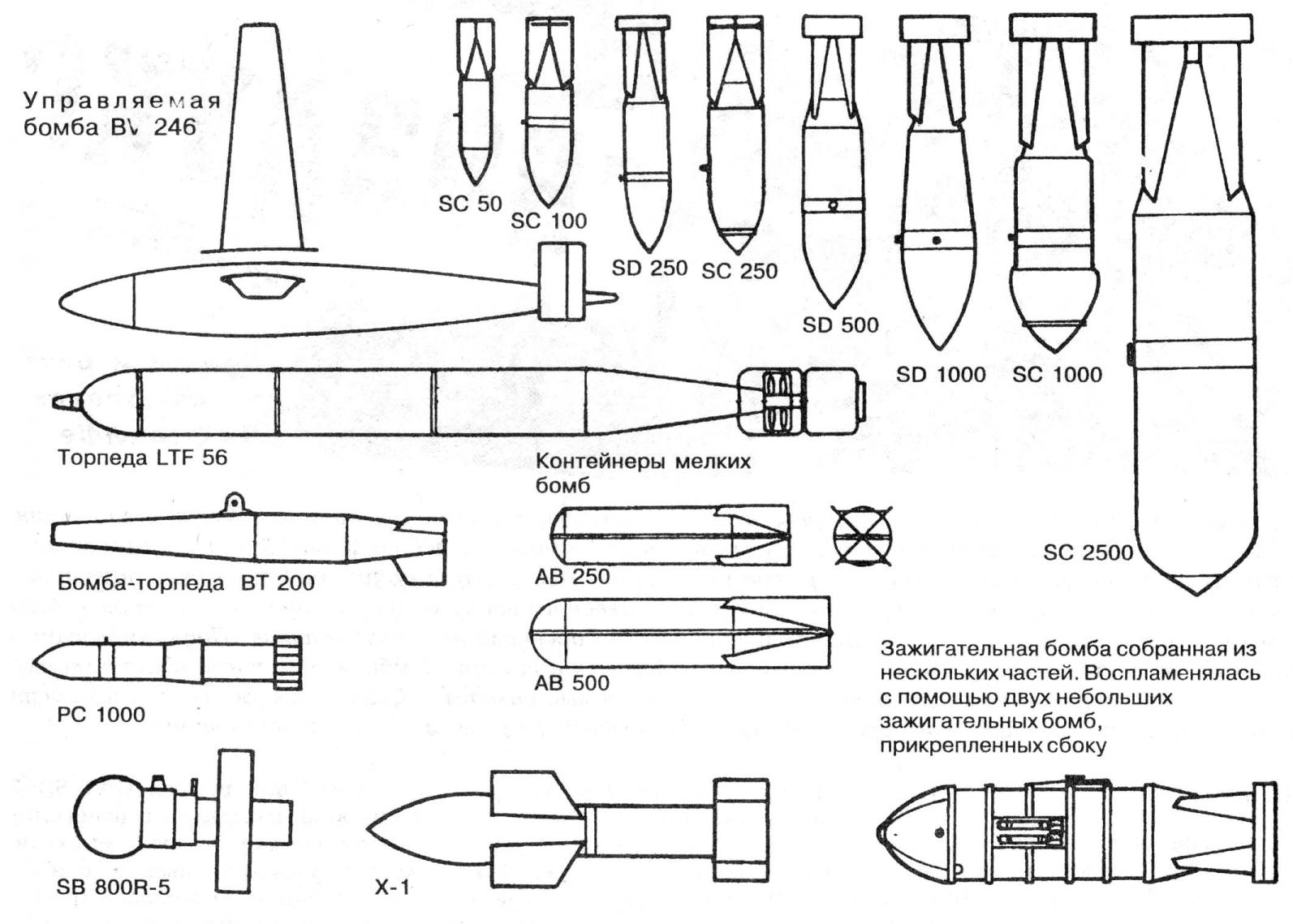

    1, 2 - пара схематических рисунков
    3 - sc 2500 "das kliene max" - самая большая бомба, применявшаяся в люфтваффе

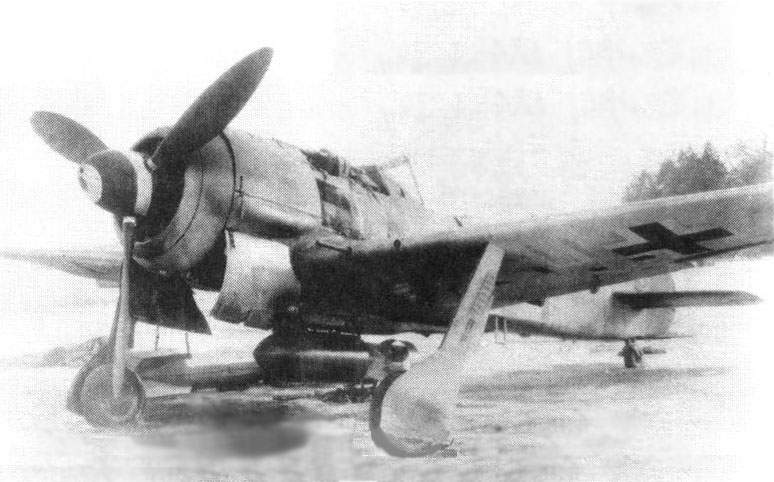

    4 - Fw-190 A8 c SB 1000

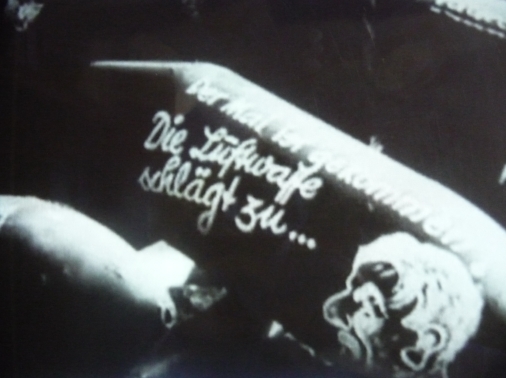

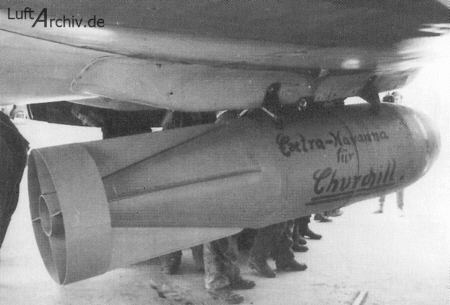

    5 - BM 1000 'Monika' с надписью

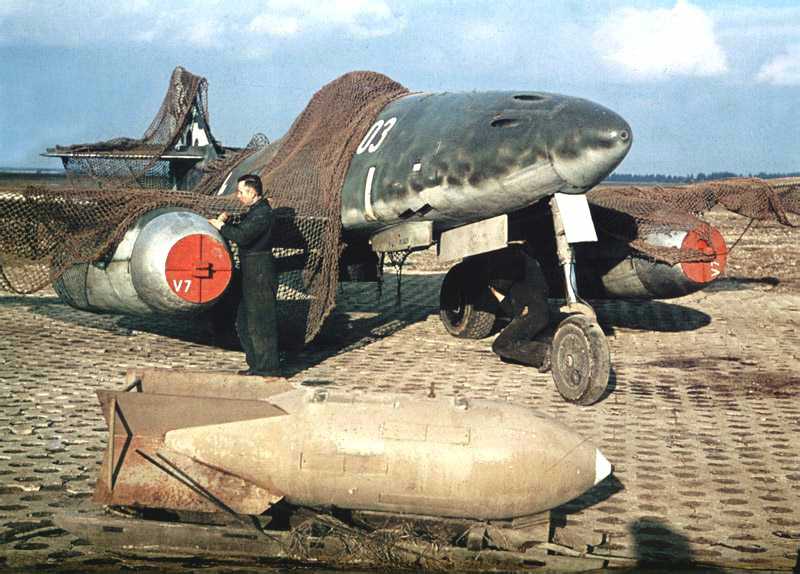

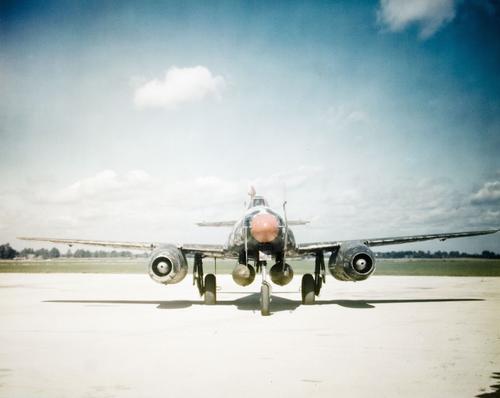

    6 - Me-262 с бомбами.


    Изображения:

    German ME262, front view..jpg
    legko нравится это.
  2. Интересные лоты

    Интересные лоты

    1. фото обратки если нужно по запросу укрпочта + 10 грн
      70 грн.
    2. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      7500 грн.
    3. 18 шт. одним лотом укрпочта + 15 грн обратка по запросу
      1000 грн.
    4. все на фото все мои лоты по ГТО, БГТО, спорт и тп. https://reibert.info/auction-histor...=81&search=...
      10 грн.
    5. Подходит на ММГ/СХП/Охотничий карабин. Проверялась.
      306 грн.
    6. 350 грн.
    7. все на фото все мои лоты по ГТО, БГТО, спорт и тп. https://reibert.info/auction-histor...=81&search=...
      50 грн.
    8. Предлагаю новый (высококачественная реплика) голографический коллиматорный прицел "EOTech 551 Black"...
      1250 грн.
    9. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      5000 грн.
    10. Предложу комплект накладок к Тульскому-Токареву . Защелки в порядке. Состояние - склад . Оплата на...
      100 грн.
  3. Re: Авиабомбы люфтваффе

    Герхард, это ж Ме-262 В1/U1, ночной истребитель:) Там ПТБ висят:)
    Вот не плохая фотка
    SC 250 или SC 500, скорее всего SC 250


    Изображения:

    сц 250.jpg
    Ross нравится это.
  4. Adolf Mebius

    Я помогаю форуму Adolf Mebius Flieger

    Сообщения:
    5.596
    Адрес:
    Deutschland, Böblingen
    Re: Авиабомбы люфтваффе

    Вот небольшая расшифровочка по классификации индексов бомб применявшихся в люфтваффе:
    ...
    SC и PD – фугасные и осколочные тонкостенные бомбы с цилиндрической средней частью, с приваренным носовым коком и привинченным хвостовым обтекателем со стабилизатором, снаряжалась через донную часть, осколочный элемент – металлические осколки.

    SD или BdC – фугасные и осколочные толстостенные бомбы цельнолитого типа, хвостовой обтекатель привинчивался после снаряжения бомбы, осколочный элемент – металлические осколки.

    – бронебойно-фугасная толстостенная бомба цельнолитого типа.

    PS - бронебойно-фугасная толстостенная бомба цельнолитого типа c ракетным двигателем.

    SB или SBe - осколочные толстостенные бомбы цельнолитого типа, хвостовой обтекатель привинчивался после снаряжения бомбы, осколочный элемент – бетон.

    B и B C и Вг С и Flam С - зажигательные тонкостенные бомбы с цилиндрической средней частью, с приваренным носовым коком и привинченным хвостовым обтекателем со стабилизатором, могли нести металлический осколочный элемент.

    Spre С – фугасно-зажигательные тонкостенные бомбы с цилиндрической средней частью, с приваренным носовым коком и привинченным хвостовым обтекателем со стабилизатором, могли нести металлический осколочный элемент.

    BL C и NC – дымовые толстостенные бомбы с цилиндрической средней частью, с приваренным носовым коком и привинченным хвостовым обтекателем со стабилизатором.

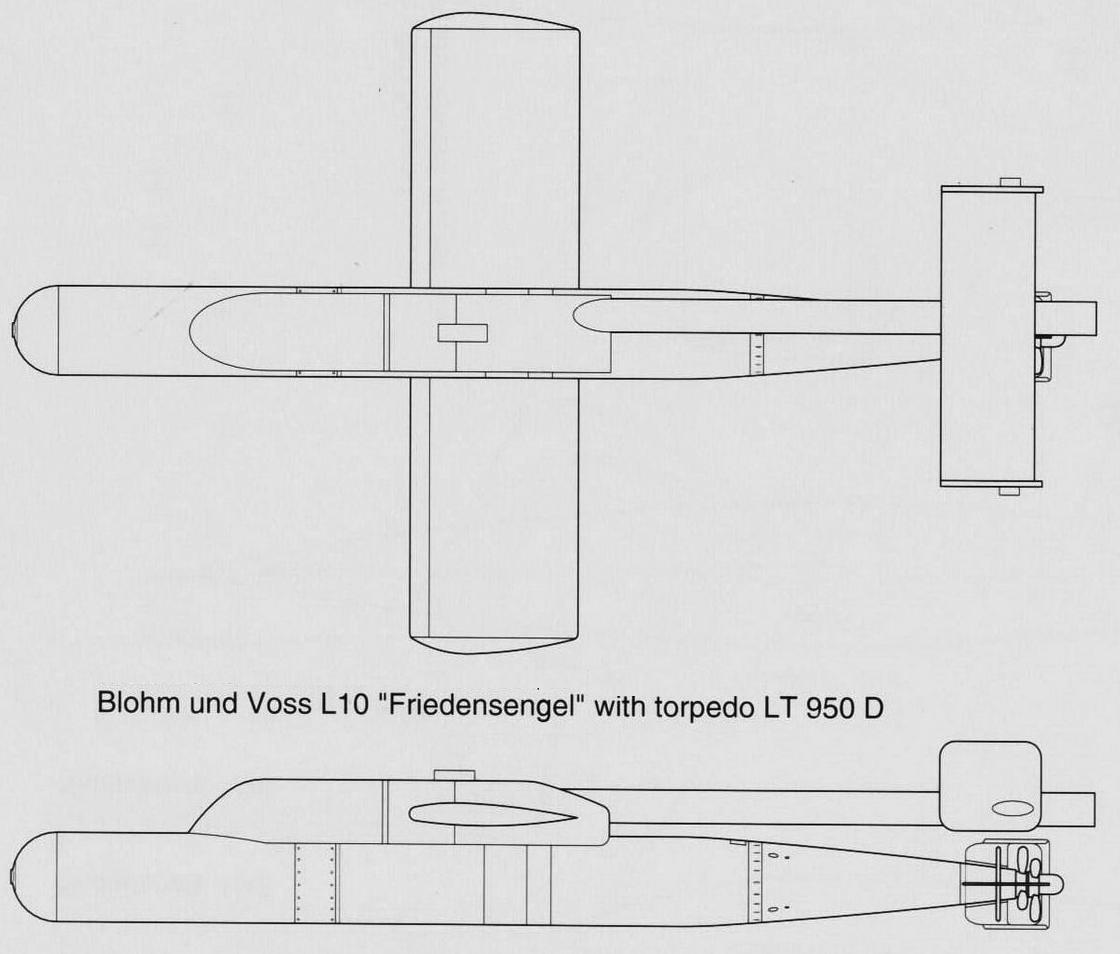

    LT и BT – бомба-торпеда или глиссирующая бомба тонкостенного типа.

    LM и BM - морские бомбы-мины.

    RS – данный индекс, предусматривает наличие твердотопливного двигателя на бомбе.

    legko нравится это.
  5. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.598
    Адрес:
    Россия
    Re: Авиабомбы люфтваффе

    Извиняюсь за некоторые косяки - писал пост с повязкой на левом глазу, а правым я плохо вижу.)
    Итак дубль два
    1) упомянутый фокке-вульф
    2) pc 1600
    3) German cluster bomb

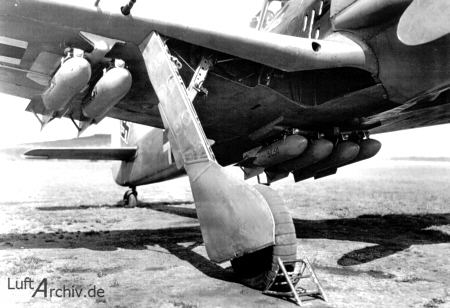

    4) интересный вариант - fw-190 с 50-кг бомбами.


    Изображения:

    German cluster bomb.jpg
  6. Re: Авиабомбы люфтваффе

    Чертеж такой хреновины есть.

    Читал что немцы, в полевых условиях, на корпус бомбы наваривали стальные кольца, для предотвращения зарывания глубоко в грунт бомбы. У кого-нибудь есть такие фото?


    Изображения:

  7. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.598
    Адрес:
    Россия
    Re: Авиабомбы люфтваффе

    Вы про Dinortstabe?

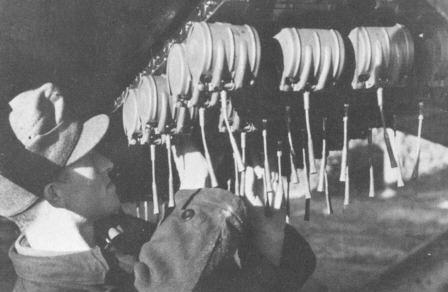

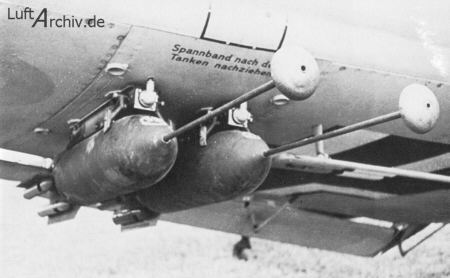

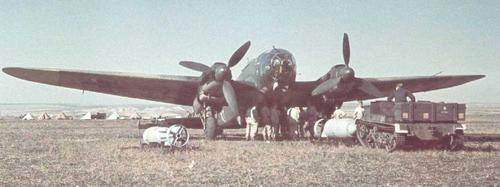

    Вот, есть фото SD-50, но эти уже изготовлены в заводских условиях. Ещё до кучи - противопехотные "бабочки" SD 2 и погрузка бомб на He-111.

    А у кого-нибудь есть фото "зажигалок" B1 и B2EZ ?


    Изображения:

  8. алпамыс

    алпамыс Stabsfeldwebel

    Сообщения:
    2.672
    Адрес:
    Freistaat Bayern
    Re: Авиабомбы люфтваффе

    тема уже есть такая на форуме

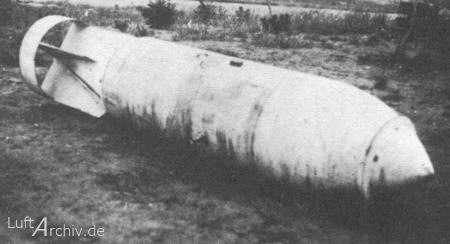

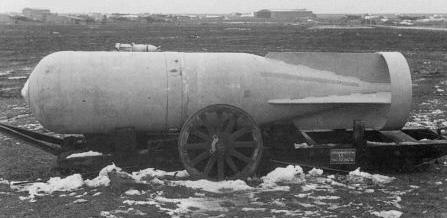

    SC 1800 только
    вот в цвете, фотал пару лет назад, тогда валялась на територии пожарной части, больше невидно её на том месте, покрыта бетоном.

    [​IMG]

    [​IMG]

    Topaz81 нравится это.
  9. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.598
    Адрес:
    Россия
    Re: Авиабомбы люфтваффе

    Погрузка фугаски sc 250 на ju87 и SC 1000


    Изображения:

  10. Barius

    Barius Schütze

    Сообщения:
    26
    Адрес:
    Украина
    Re: Авиабомбы люфтваффе

    Еще фотки бомб,прошу прощения за качество,сканера нет,с фотика выкладываю.


    Изображения:

  11. Grand

    Grand Stabsfeldwebel

    Сообщения:
    1.940
    Адрес:
    Украина
    Re: Авиабомбы люфтваффе

    О бомбе СД-2 есть на сайте САПЁР, в разделе ИНЖЕНЕРНЫЕ БОЕПРИПАСЫ - МИНЫ ГЕРМАНИИ.

  12. Adi

    Adi Oberleutnant

    Re: Авиабомбы люфтваффе

    А это что за "маленькая" бомба?:eek: [​IMG]

  13. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.598
    Адрес:
    Россия
    Re: Авиабомбы люфтваффе

    По ходу SC 1800

  14. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.598
    Адрес:
    Россия
    Re: Авиабомбы люфтваффе

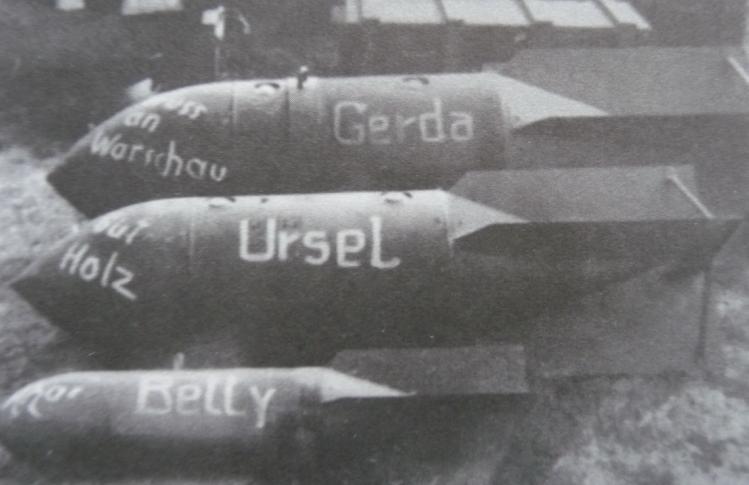

    1) "Бетти" - 50 кг, "Урсель" - 250 кг, "Герда" - 500 кг. Радом (Польша) сентябрь 1939г.
    2) Генерал-майор фон Рихтгофен и командир 77-й Stg Г.Швартцкопф верхом на 500-кг бомбе. Польша, сентябрь 1939г.


    Изображения:

  15. Ярузельский

    Ярузельский Schütze

    Сообщения:
    3
    Адрес:
    Европа
    Re: Авиабомбы люфтваффе

    Какие самые мощные бомбы применялись "Штуками"?

  16. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.598
    Адрес:
    Россия
    Re: Авиабомбы люфтваффе

    SC 1800 наверное. На Fw-190 их во всяком случае как-то использовали.
    Вообще смотря какой Ju-87.:)

  17. Ярузельский2

    Ярузельский2 Schütze

    Сообщения:
    2
    Адрес:
    Европа
    Re: Авиабомбы люфтваффе

    Где то читал, что были 2000 кг. Вопрос в том применялись ли они в строевых частях. или были как опытные образцы

  18. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.598
    Адрес:
    Россия
    Re: Авиабомбы люфтваффе

    Про такое не слышал. Да и это на 200 кг. перекрывает максимальную бомбовую нагрузку каких сейчас помню, наиболее "вместимых" модификаций. Хотя может и пытались. SC 2000 это, конечно, жестоко.:) Может, кто подскажет.

  19. Adi

    Adi Oberleutnant

    Re: Авиабомбы люфтваффе

    Может пригодится кому нибудь:)

    1. [​IMG] 2. [​IMG] 3. [​IMG] 4. [​IMG]

    1 человеку нравится это.
  20. Adolf Mebius

    Я помогаю форуму Adolf Mebius Flieger

    Сообщения:
    5.596
    Адрес:
    Deutschland, Böblingen
    Re: Авиабомбы люфтваффе

    На Дору цепляли максимум 1800 кг бомбу, но с условием полета без стрелка и на малый радиус действия.;)

  21. Adolf Mebius

    Я помогаю форуму Adolf Mebius Flieger

    Сообщения:
    5.596
    Адрес:
    Deutschland, Böblingen
    Re: Авиабомбы, ракеты, НУРС и торпеды люфтваффе

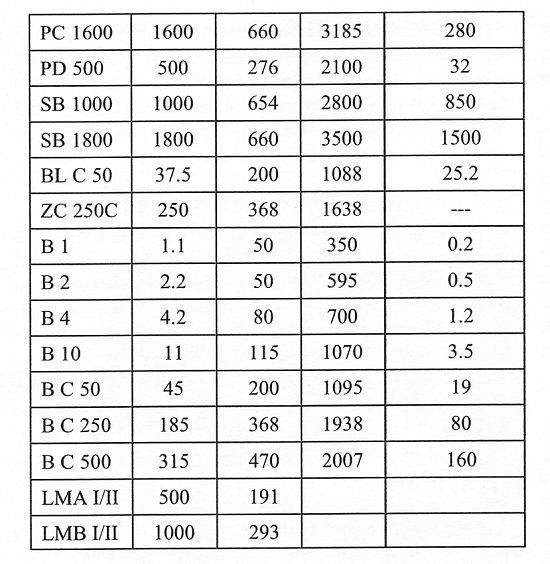

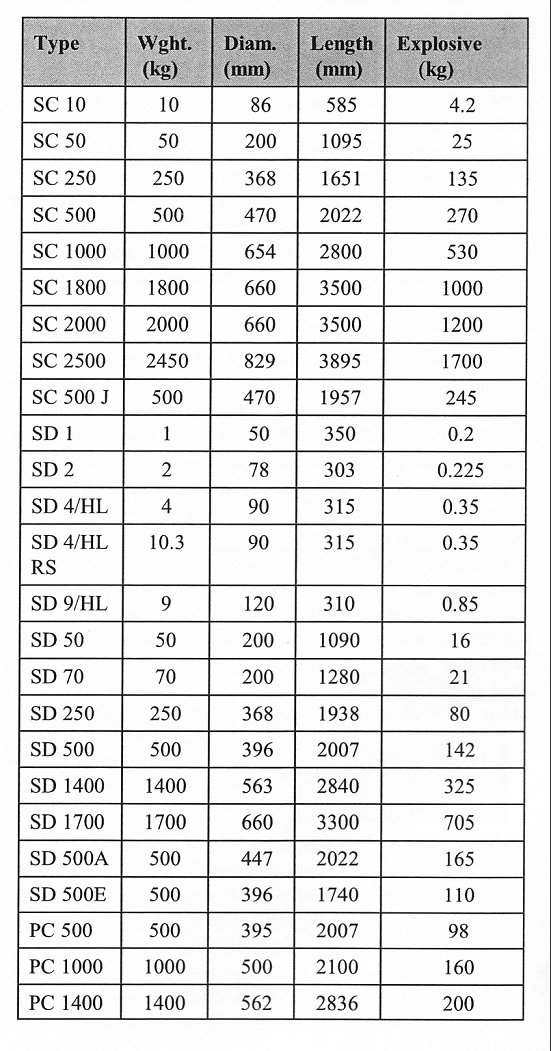

    Характеристики бомб и их снаряженность ВВ.


    Изображения:

  22. panzer-

    panzer- Stabsgefreiter

    Сообщения:
    1.383
    Адрес:
    N.Novgorod Rus
    Re: Шедевры германского авиастроения

    +++


    Изображения:

  23. Gerhard

    Gerhard Stabsfeldwebel

    Сообщения:
    2.598
    Адрес:
    Россия
    Re: Авиабомбы, ракеты, НУРС и торпеды люфтваффе

    Кажись было, смотрим внимательней.;)
    ------------------

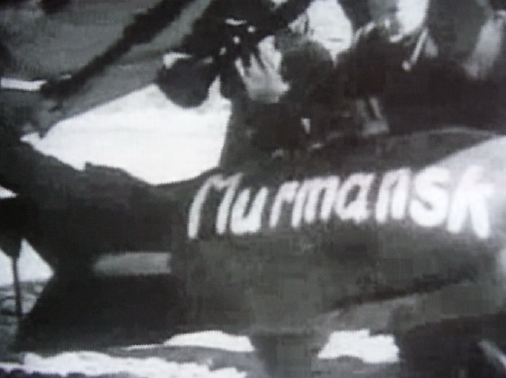

    Вот такие разрисованные бомбы. Всё с восточного фронта.


    Изображения:

  24. Set Izengrimm

    Set Izengrimm Єретик

    Сообщения:
    15.240
    Адрес:
    Чорний Вігвам
    Re: Авиабомбы люфтваффе

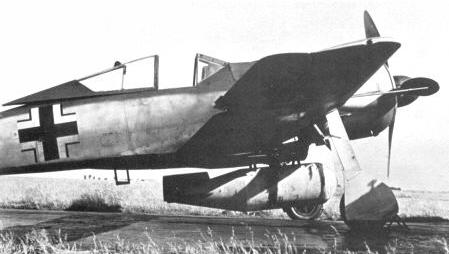

    Да, вот он в "развёрнутом варианте". Кажется это довольно редкая подвеска для Fw..


    Изображения:

  25. I./JG53_Adler

    I./JG53_Adler Stabsgefreiter

    Сообщения:
    1.218
    Адрес:
    Petrozavodsk, Murmansk, Russland
    Re: Авиабомбы люфтваффе

    Для Фридриха и Густава - не такая уж и редкая.

  26. panzer-

    panzer- Stabsgefreiter

    Сообщения:
    1.383
    Адрес:
    N.Novgorod Rus
    Re: Авиабомбы, ракеты, НУРС и торпеды люфтваффе

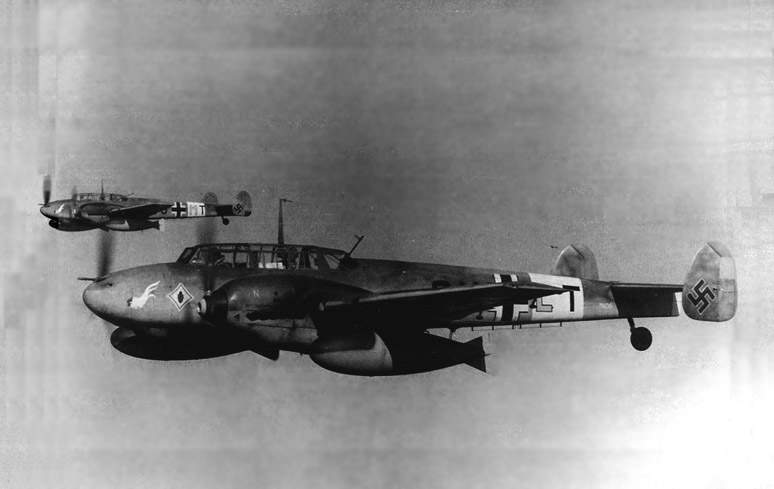

    1.FW 190F-8 с бомбой SC 500. 2. Bf 110D-3 (W.Nr.3406, 3U+LT) из 9./ZG 26 над Средиземным морем, летом 1941 г.
    Белый бойцовый петушок с красным гребешком — эмблема 9 эскадрильи.
    Божья коровка внутри белого косого квадрата - эмблема III/ZG 26.
    Белая "N" на капоте двигателя означает, что на самолете установлены DB601N.


    Изображения:
