Беcпроводная гарнитура для копа

Я вас прошу. Электроника - это не умение припаять резистор. Это куда более глубокая система знаний. Все, что вы здесь понаписывали для специалиста просто смешно. Объяснять вам ваши ошибки - это исписать несколько страниц текста, и не факт, что оно поможет. Например, вышеприведенная цитата. Согласно определения:
"Под понятием «линейный выход» подразумевается небалансный тип передачи аудиосигнала в котором используется один сигнальный проводник и земля. Также подразумевается соответствующий стандарту уровень сигнала."
В металлодетекторах на выходе звука один сигнальный проводник и земля, уровень звука можно установить от нуля до максимума регулятором громкости прибора (стандарт для разных стран в пределах 1,22 - 1,95 вольт). Так что на самом деле в метадлодетекторе есть ТОЛЬКО регулируемый ЛИНЕЙНЫЙ выход звука. И так оно во всем....

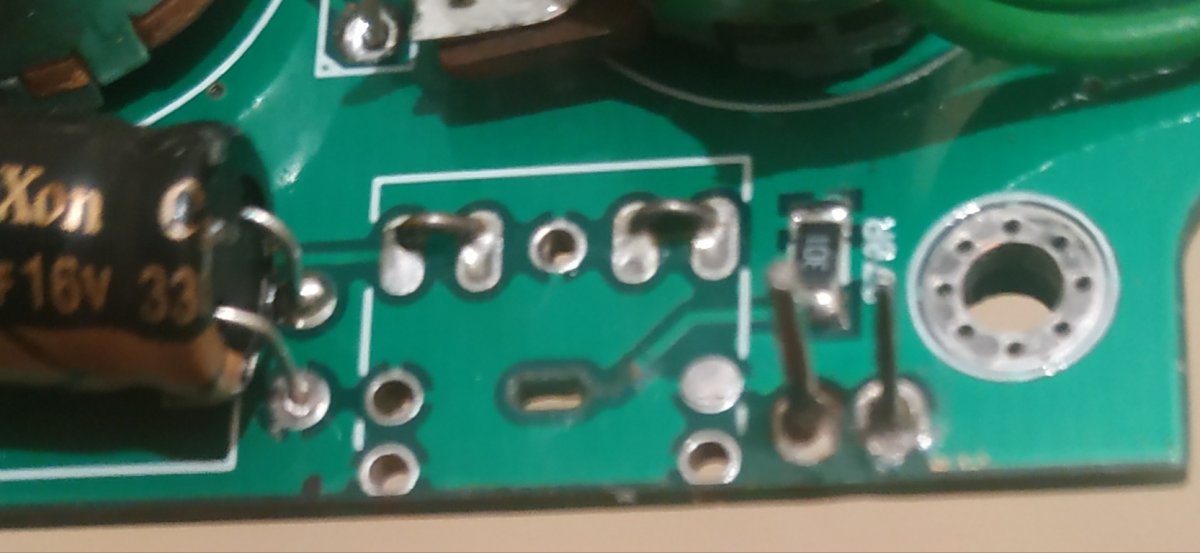

В этом и беда, чо случайность вы пытаетесь свести в систему. Вы случайно выдрали каой-то резистор от старого оборудования, где-то краем уха слышали, что его нужно паять куда-то на провод, припаяли и, о чудо, угадали! Точно так же вы могли с закрытыми глазами выстрелить из винтовки и попасть в цель. Вот когда вы поймете что именно вы сделали, почему именно этот резистор вам подошел, и как подобрать такой же для другого прибора и трансмиттера - тогда с вами можно будет говорить на тему электроники. А пока - только необоснованное ЧСВ.



Ну так це, вибачте, докорінно міняє ситуацію. Ваші вуха бачать сигнал, але сигнал неякісний.
пробую один раз тут пояснити, як його підключити, не пошкодивши детектор.

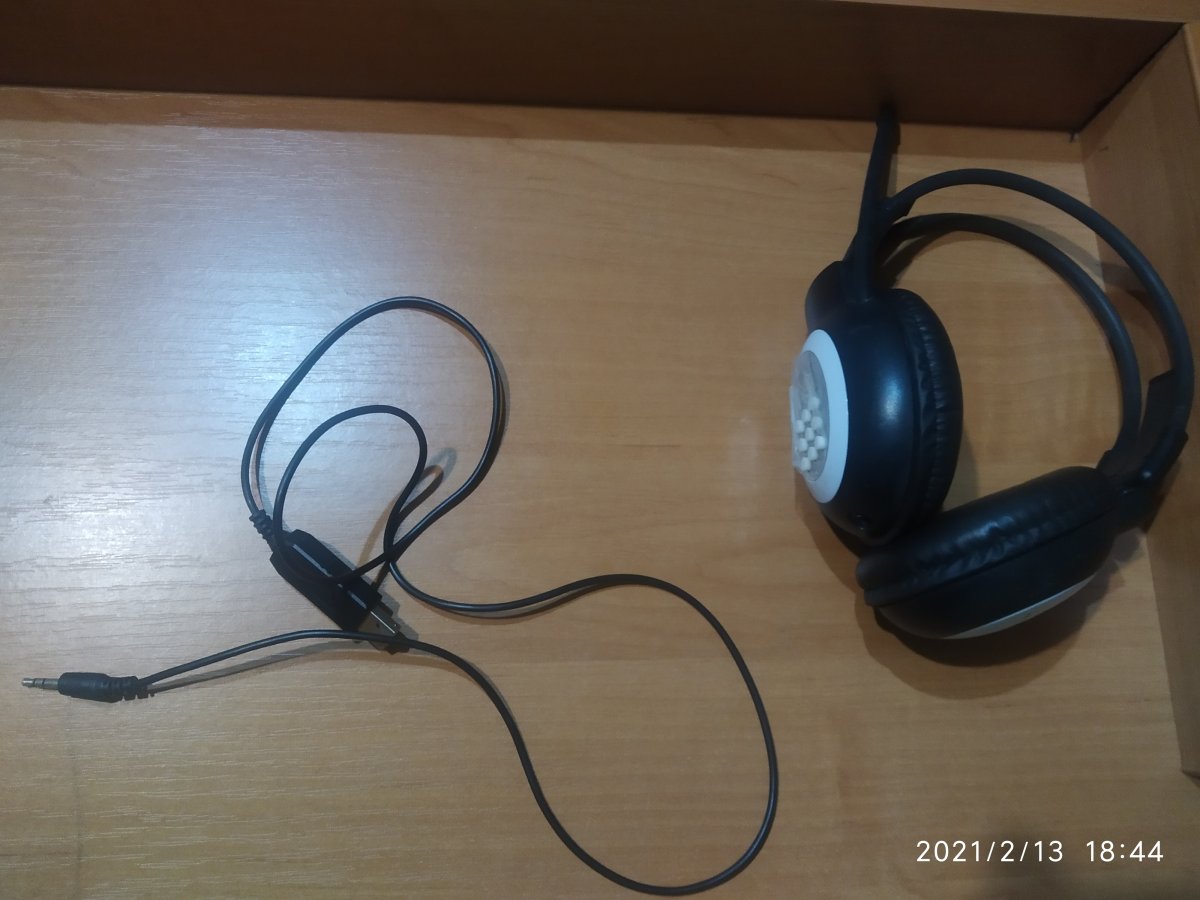

Вам знадобиться трохи монтажного (тонкого в ізоляцї) дроту, підстроєчний (бажано багатооборотний) резистор з опором у межах 500 Ом - 2кОм, паяльник. Якщо є омметр - теж не зайвий, навушники звичайні (без приймача).

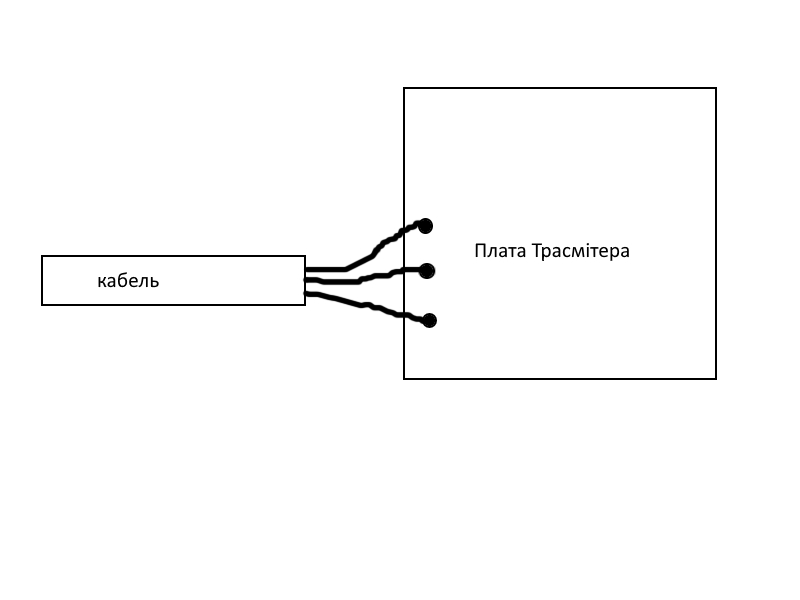

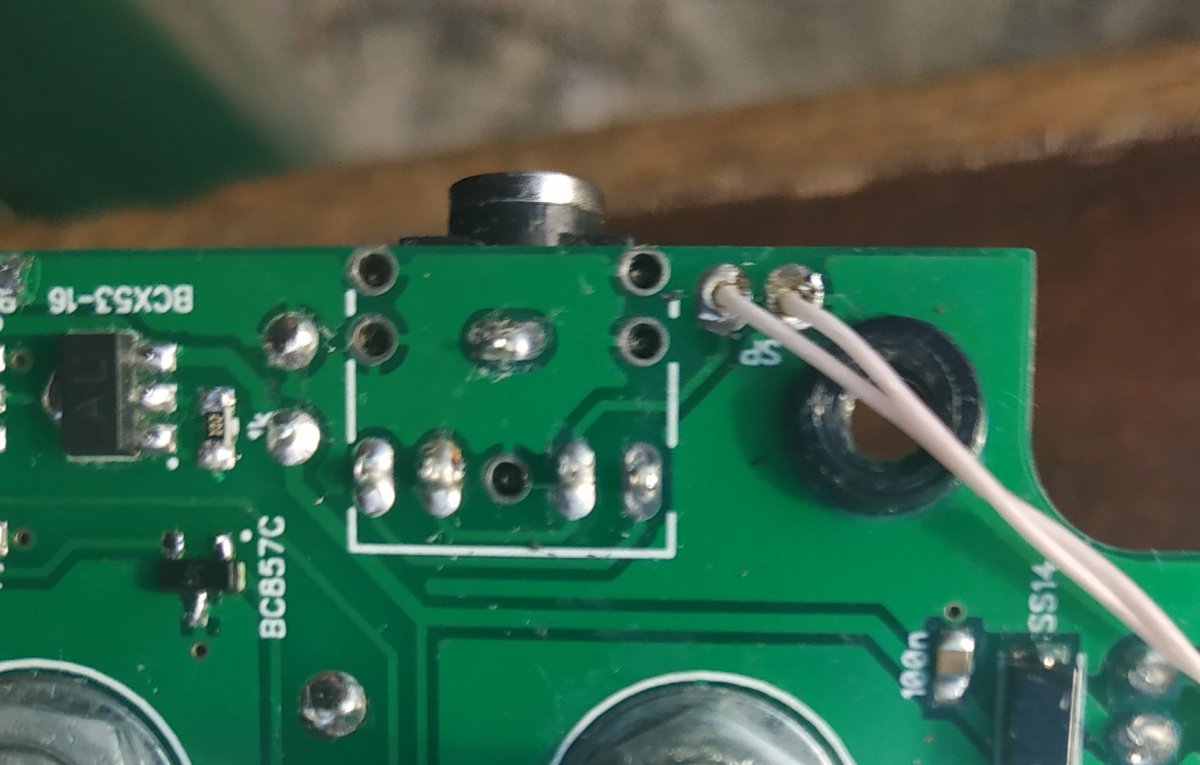

1. Розкрийте корпус трансмітера і подивиться на місце, куди припаяні провідки від шнурка з роз'ємом. Побачите щось таке:

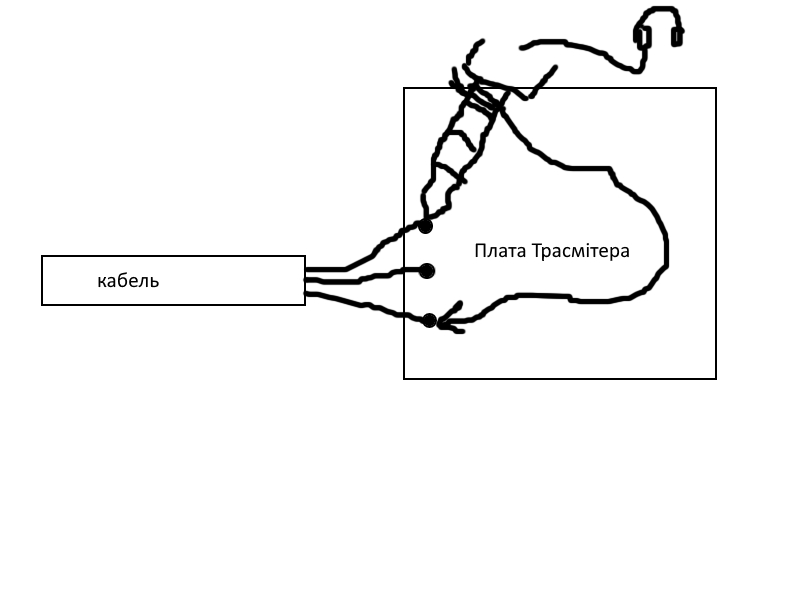

2. Продзвоніть омметром, який провід з трьох у вас є землею (приєднаний до контакту штекера найближчого до корпусу роз'єму). Помітьте його на платі. Під'єднайте кабель трансмітера до роз'єму навушників детектора і включіть детектор. Прикрутіть відрізок монтажного дроту довжиною біля 10см. до земляного контакту штекеру звичайних навушників, навушники одягніть. Притисніть вільний кінець дроту до знайденого вище "земляного" контакту на платі, а кінчиком штекера доторкніться почергово до одного і другого провідника з кабелю трансмітера, де вони припаяні до плати. Пищати у вас буде лише одне вухо.

у вас можуть бути такі ситуації :
а) При торканні до кожного з дротів (у місці пайки, торкатися олова) є сигнал
б) Лише на одному дроті є сигнал, на іншому немає. - позначаємо провідник, на якому є сигнал
в) На обох дротах немає сигналу. - переносимо кінець монтажного дроту на один з "сигнальних" дротів і перевіряємо той, що лишився. Якщо сигнал є - помічаємо обидва ці дроти, якщо сигналу немає -щось несправне у роз'ємах або кабелі, шукаємо, де поломка.

3. У випадку а) сигнальні дроти скручуємо і спаюємо між собою. У випадку б) беремо до роботи сигнальний дріт, на якому виявлено сигнал, інший можна обрізати. У випадку в) земляний провід у нас не задіяний, вилучаємо його, відпаявши від плати, і омметром шукаємо, який з двох сигнальних дротів, що лишився, насправді є "земляним" - він буде дзвонитися з мінусовою клемою живлення приладу або з "мінусом" одного з електролітичних конденсаторів на платі (продзвонювати при вимкненому металодетекторі). Знайдену міносову шину відпаюємо і припаюємо туди, де була припаяна "земля".

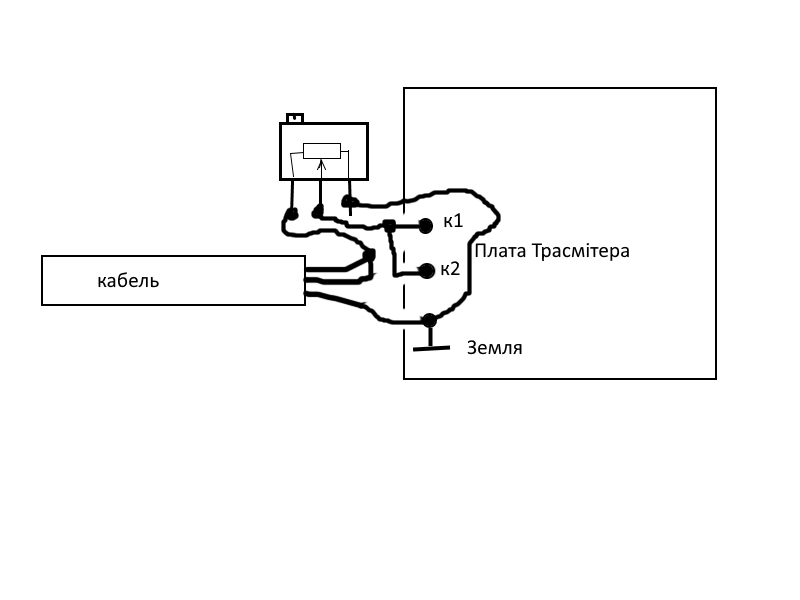

4. Збираємо тау ось схему:

Де додаткова деталь - це підстроєчний резистор з опором у межах 500 Ом - 2кОм, його принципіальну схему зображено на його корпусі. На малюнку зображено випадок а), у випадках б) і в) до лівого виводу підстроєчного резистора буде йти лише один, сигнальний, провід, а один лишится зайвим, можна обрізати.

5. Під'єднуємо трансмітер до МД, вмикаємо МД на максимадну гучність, вмикаємо трансмітер, одягаємо ФМ-навушники, налаштовуємося на прийом сигналу трансмітера, і крутячи викруткою з ізольованою ручкою гвинт підстроєчного резистора, знаходим таке його положення. при якому у навушниках відтворюється вже не спотворений звук, але з максимальною гучністю.
6. Обережно вкладаємо підстроєчник кудись у корпус трансмітера, збираємо усе до купи і йдемо на коп.



Никаких загадок и кроссвордов. Гасящий резистор (если попасть "в цвет") согласовует уровни, и при небольшой толике везения все начинает работать. Но задача в том, чтобы исключить здесь фактор везения и получить 100 правильную, работающую схему.



Мы пришли к тому, что в электронике не бывает чудес, любое чудо имеет своё объяснение. И ограничения. Поэтому широкой публике нужно предлагать не "чудо", а обоснованную и, главное, повторяемую схему. Что я и постарался на абсолютно "бытовом" уровне сделать в предыдущем посте. Заметьте, бесплатно.
Человек вы неплохой, абсолютно не "редиска", а очень даже "фрифе", просто неадекватно реагируете на конструктивную критику.



Т.е предложенная выше схема с подстроечным резистором вас почему-то не устроила? Но технически она более правильная, чем последовательный гасящий резистор, и реализовуется проще. Для схемы с гасящим резистором нужен будет не просто прибор-прозвонщик, а полноценный омметр и умение подобрать резисторы по номиналу, что уже предполагает какие-то начальные знания.



Ну так это вполне достойная база. Если вам нравится гасящий резистор - впаяйте в разрыв сигнальноо провода где-то мегаомный переменник в реостатном включении, и поганяйте его, добиваясь оптимального звучания. Потом замерьте полученное сопротивление и впаяйте ближайшее из сандартного ряда. А касаемо тембра - модуляция/демодуляция на дешевом китайском оборудовании в любом случае докинет гармоник, так что это, как вы правильно заметили, неизбежно.

Естественно. То есть, я бы не сказал, что она предложена мною - подобное есть и на ваших рисунках, просто я пошагово расписал, как эту конструкцию воплотить в жизнь, не наломав дров.

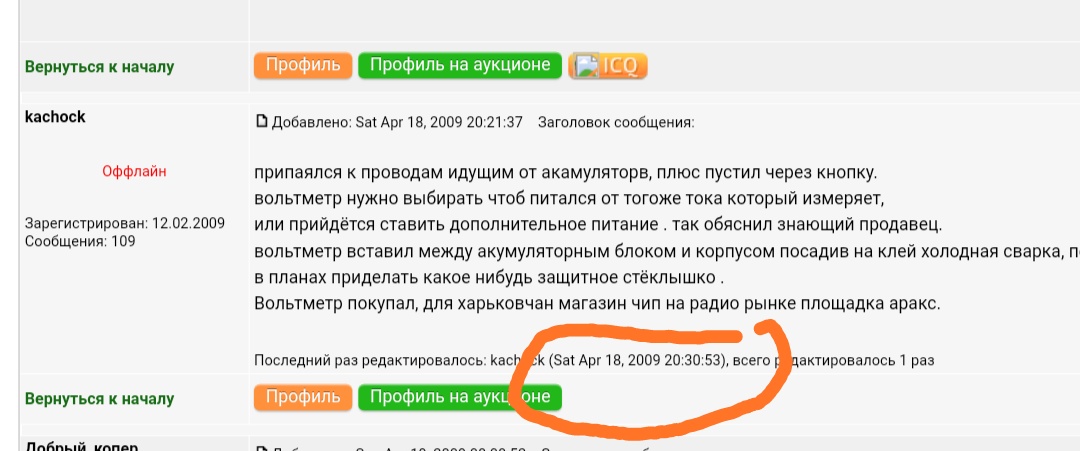

Мне в ремонт попадал очень старый приборчик Скиф, аналоговый еще - там штатно стоял цифровой вольтметр с кнопкой запуска. Переделанный ФМ трансмиттер великолепно работал у меня на "Кардинале" года так с 2006-го, со всеми адаптациями, естественно. Понимаете - многие делают, понимают, что делают - и не пишут, просто потому, что это для них очевидно и обыденно. А у вас случайно получилось то, что для большинства вполне обыденно - и пошли крики - "да Я!!! великий изобретатель!!!". Не нужно так себя вести - некрасиво.
К вашему сведению, ещё когда вас на свете небыло, существовали такие штучки - магнитофоны на батарейках. И была там волшебная кнопочка - нажав на неё стрелочный индикатор уровня записи превращали в вольтметр, измерявший заряд батареек... Изобретатель...
