Беcпроводная гарнитура для копа

Я же выше написал-пока наушники капельки,позже использую беспроводные.

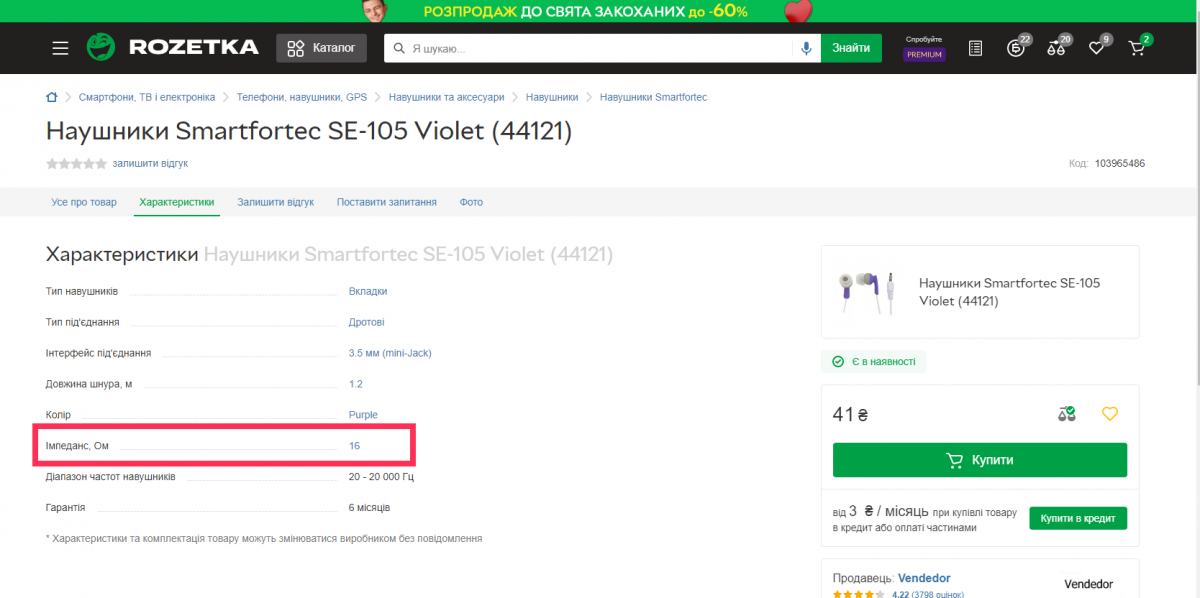

Вот смотрите,есть "капельки сопротивлением 16 ом.
А есть"капельки сопротивлением 32 ома.
Что бы решить ваш вопрос надо все знать.
Но они бывают и сопротивлением 2000 ом.



еще возник вопрос.
Раз вы говорите ,что безпроводные наушники вы пока не используете,то куда вы включаете то что на схеме нарисовано?
На прямую в металлодетектор?



Я чего спрашиваю.
Вы написали трансмиттер.

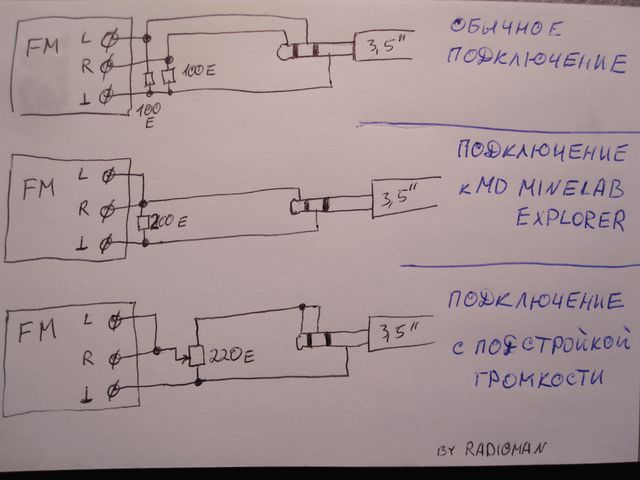

рисуете схему

Я смотрю на трансмиттер и что я должен понять.

Я вижу штекер который надо включить в выход усилителя.
А оказывается это штекер наушников.
Я вижу не схеме какой то аудио выход трансмиттера ,а у него нет выходов.
Так о чем мы говорим?
может пора фотки показать,или хотя бы названия девайсов написать.



Наушники померял- 36ом. .Пока я их подключал к мобилке и выставлял f 88.1/Смотрите;сигнал с мд поступает на трансмиттер.На схеме он обозначен как FM/Там 2 канала и масса.Это выход тр-ра.Джек/штекер/это тот же выход с трансмиттера,это не наушники.Все,кт подключал тр-р к беспроводн. ушам говорят,что сигнал слаб или искажен.Вот зачем подпаиваются резисторы.Ну а дальше сигнал с тр-ра усиливается и передается по воздуху на радиоуши.



Резисторы-это активная нагрузка выходного усилителя мд-как бы эквивалент наушников.

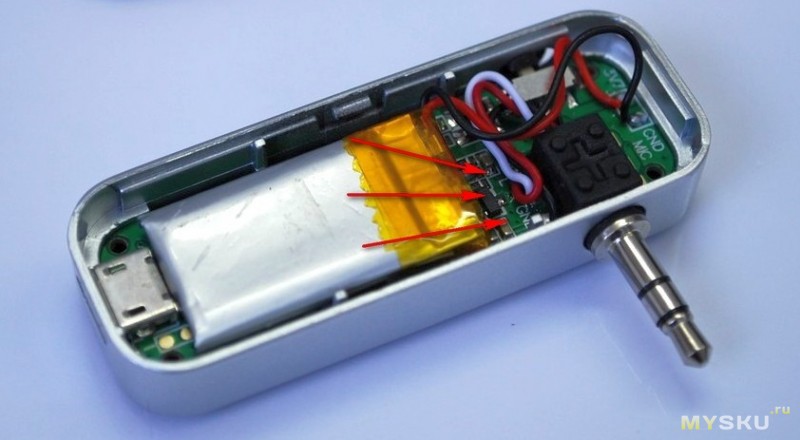

Я так понял ,что вы открыли трансмитер и впаяли в него резисторы?

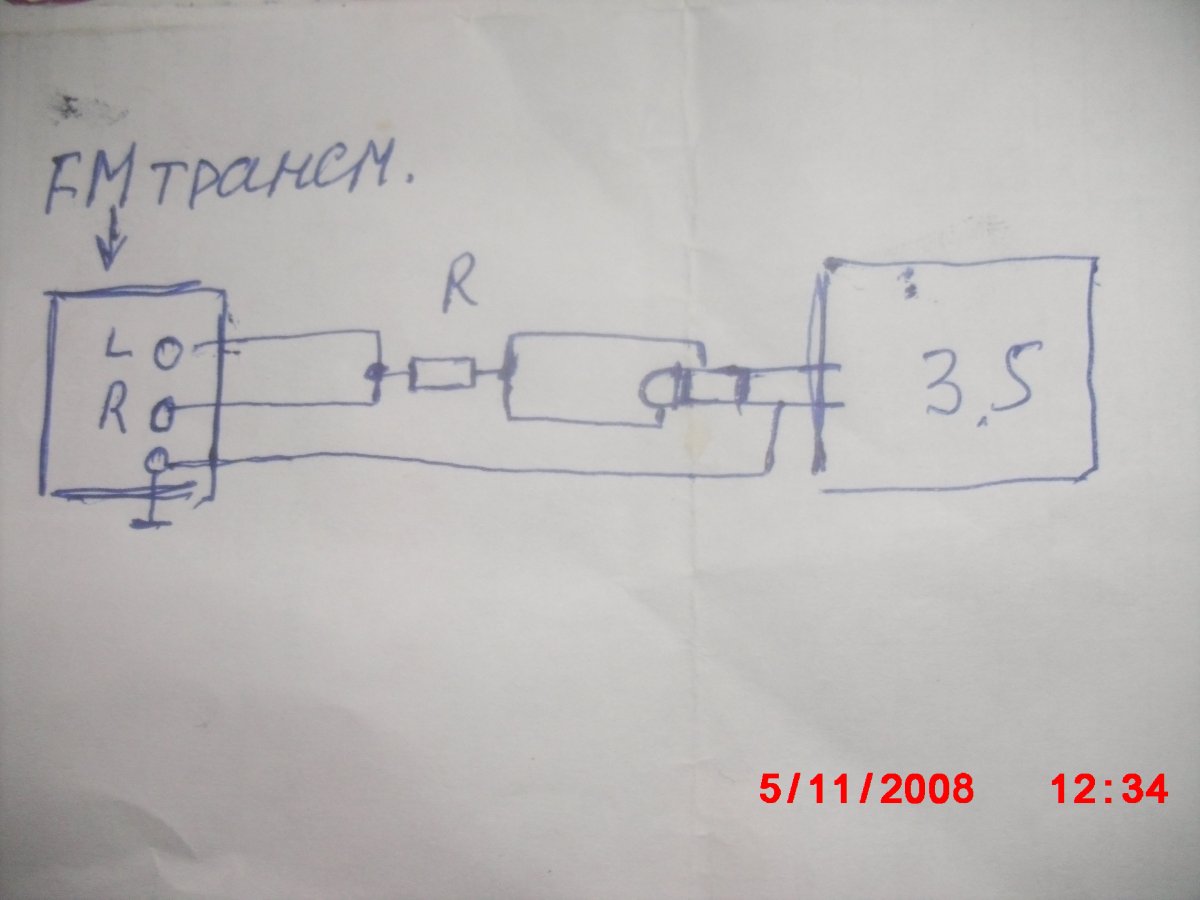

вот так?



Без всяких схем. Спаиваем в кучу левый и правый канал на ФМ-Трансмиттере. Так же паяем и на проводе ушей. Там где скрутка подпаиваем резистор. АКБ на ФМ-трансм. выпаиваеми подключаем к внешней АКБ. Теперь показывет и заряд АКБ на металлоискателе. Всё работает идеально, без шумов и искажений. Звук отличный. Резистор( сопротивление) от советского магнитофона.



Так делать нельзя,угробите металлодетектор.
[

Вот советский мантитофон,там резисторов сто штук,какой ставить?



У меня резисторы впаяны не на плате тр-ра а как у нео партизан.



Нео партизан--вы так спаяли?



Я немного понял .
То что вы называете озвучка это тембр звучания.
Изменился он по нескольким причинам.
1.вы закоротили между собой выходы.
В таком случае может происходить ,что угодно.
Это не предсказуемо.
Это не значит что все должно моментально взорваться.
Из за этого медленно но уверенно будет здыхать выходной каскад УНЧ.
Короче будет гробиться металлодетектор.
2 вы добавили в схему дополнительный передатчик и дополнительный приемник ,вон Вам же модер их нарисовал.


1 модуль передатчик
2 модуль приемник
Естественно они вносят в звуковой тракт свои тембры,и вы слышите совсем не то что передается по проводам.

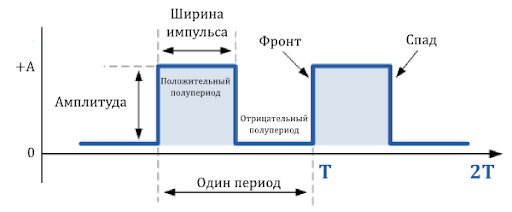

Вот то что подается в наушник по проводу

Видите импульсы все идеально ровные,и одинаковые.

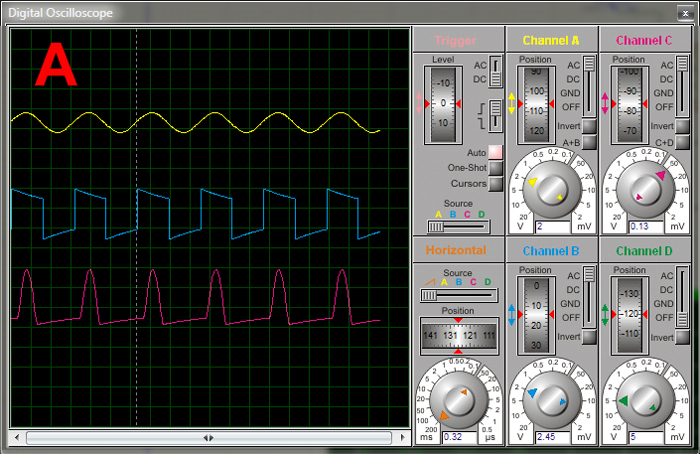

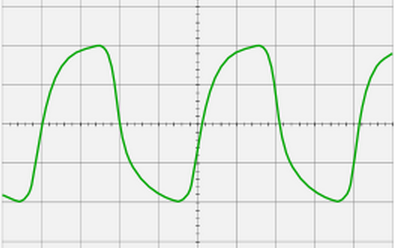

А вот так выглядят импульсы прошедшие через передатчик и приемник.
Они могут быть разные,вот несколько примеров



видите на сколько они отличаются от прямоугольников.
Вот потому у вас тембр звучания не такой как в проводах.

А если вы хотите ,что бы тембр не менялся,то тогда вам надо что то такое ставить.

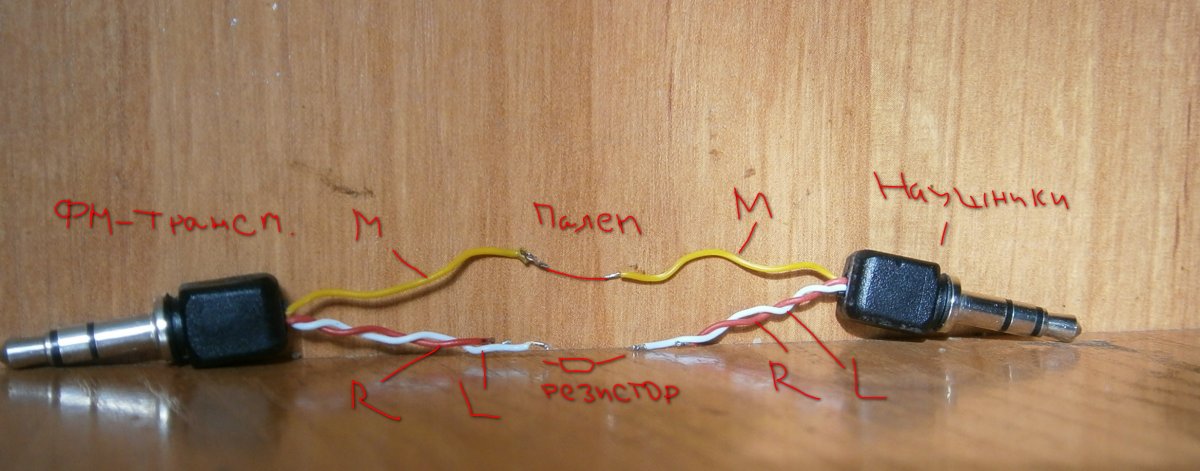

Не поленился и вот , что покажу. Сопротивление паяем , ОБЯЗАТЕЛЬНО, на 5-7 см от трансмиттера. Где то вычитал, что так не будет помех, шумов и прочего не нужного. Сопротивление сфотографировал какое было. Других просто не было. Я ставил , примерно такое же только цвета какао, с полосками и надписью 47. Короче подбирал, чтобы МД увидел трансмиттер. Это метод научного тыка. Но я натыкал и получилось. В ушах выпаяна АКБ и припаяна другая. Просто припаял два провода на + и -. Повторюсь, работает всё идеально. Я не электронщик. Рассказал и показал как смог. В схемах ничего не понимаю. Так, что извините, что на фото то и работает.Как то так.



Спасибо.Во первых я не понял схему модератора,во вторых меня в принцыпе устраивает тембр который уже есть.А вот за то,что можно угробить унч-этого не хотелось бы.Как изменить мою схему в целях безопасности?



Скажите мне не грамотному, как я угроблю МД ? Я сделал из стерео-разъёма моно разъём. То есть сделал из двух каналов один. Это то же самое, что подключить к МД наушники с моно или стерео-джеком. Какая разница от стерео или моно-разъёма ? Через сколько времени я угроблю свой МД ? 1 час, 2 часа, 1 день, 1 год? Хожу с такими ушами около трёх лет. МД живой. Делал друзьям , ничего ни у кого не угробилось. Так прошло уже около трёх лет. Как то ваш пост не состыковывается с действительностью.



Отвечу за него.Он использует беспровод .уши Wirelless P47 .Трансмиттер подключает к мд.



Я не буду спорить. Просто не хочу. Никаких кучу гармоник я не получаю. Никакого искажения сигнала( звука) нет. Всё работает чисто и громко. Было бы, что то не так ходил бы с проводными. 1. Да я использую трансмиттер для передачи ФМ сигнала на беспроводные уши. 2. Трансмиттер поставлен для того, чтобы передавать ФМ сигнал и показывать заряд АКБ. 3. Свои распайки я показал и никому ничего не навязываю. У меня всё работает. И не один год. Доказывать что то не хочу и не буду. Причина в том, что я этим пользуюсь. И мне прикольно, что я это сделал, а мне говорят, что всё неправильно. Пусть и неправильно. Но ЭТО НЕПРАВИЛЬНОЕ И ВРЕДНОЕ работает. Всем советую ходить с проводными ушами. А я буду ходить с такими как вам всем показал. Всем удачи.



Я к этой схеме никаким боком. Я на пальцах показал и рассказал то , чем пользуюсь. А эти схемы мне не интересны. Это к г-ну Светлову. Это у него что то не получается.



Плохо,что никто из тех ,кто паял по таким схемам-не отзывается.Кстати,на Виолити пользуются такими схемами и удачно,вот только на тембр жалуются.



Два канала спаиваются в один( МОНО) на трансмиттере. Соответственно нужно спаять в кучу( в один канал) провод к джеку, или один провод не подпаивать. Так же получается ? Я пробовал ставить по одинаковому сопротивлению на каждый канал трансмиттера. Не поменялось ничего. Потому и спаял всё на одном сопротивлении.



Спасибо за подсказки.Я изучу более основательно эту тему и решу проблему.Похоже эти схемы из Ревьюдетектора.
