Артиллерия, пушки, минометы.

Тема у розділі 'ВИК "5.K.Sturm.Btl.№.10"', створена користувачем ALEKS81, 26 кві 2016.

  1. von Goltz

    von Goltz Moderator

    Повідомлення:
    36.371
    Адреса:
    Festungskommandantur Libau

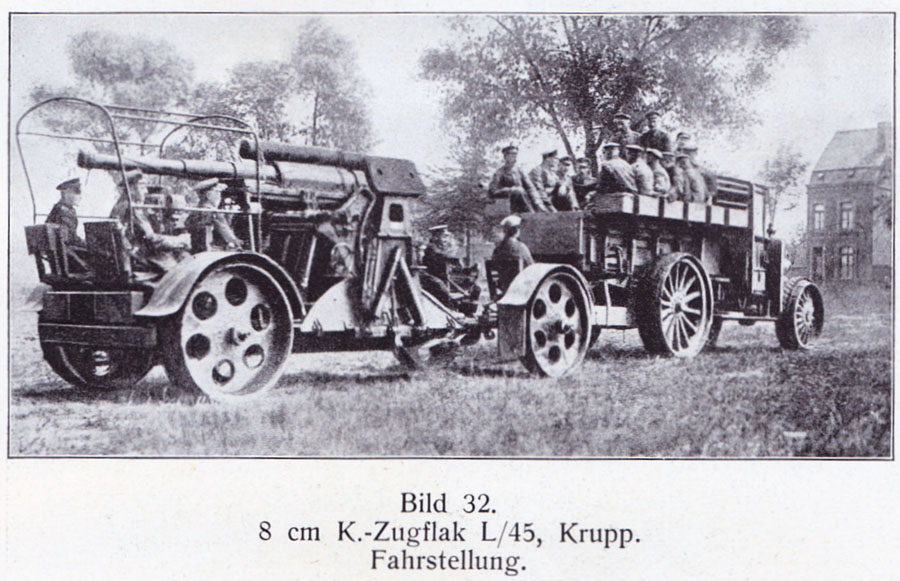

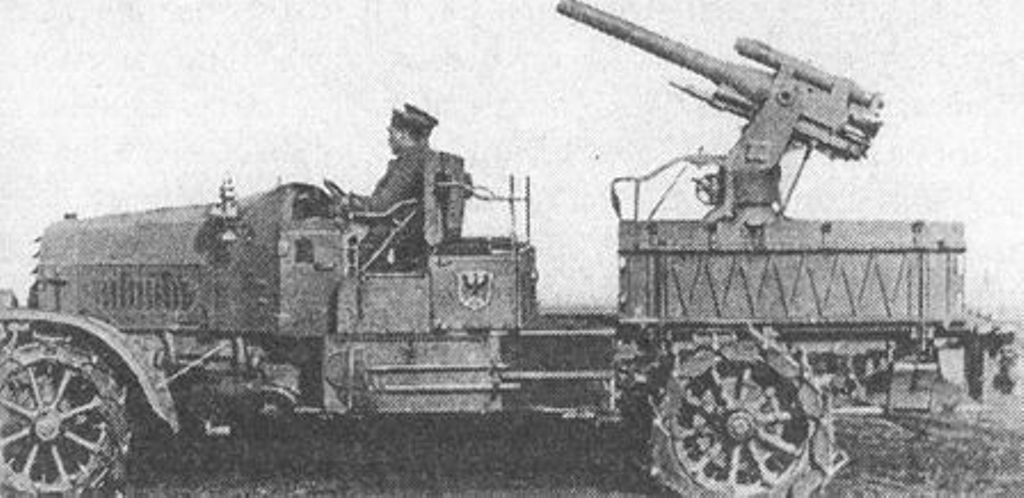

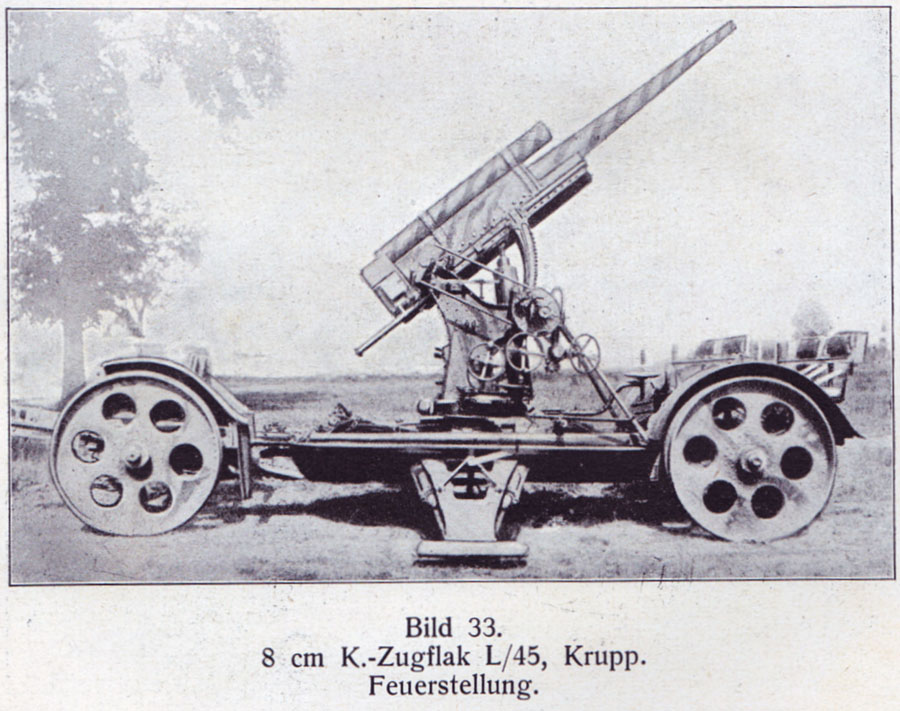

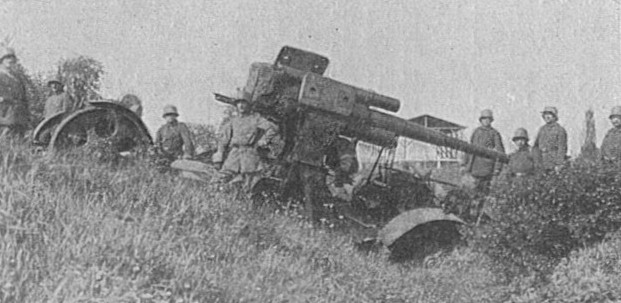

    8.8 cm Flak 16 / 8.8cm K.Zugflak L/45


    Images:

    Paddie, ALEKS81 та E.Sibert подобається це.
  2. Цікаві лоти

    1. Прицел миномета сетка присутствует
      20000 грн.
    2. Коп Помив водою Розмір 11.5х12.5 см Товщина 6мм
      700 грн.
    3. Найдено в земле. Металл прочный. Трохи почищен. На фото
      1999 грн.
    4. 150 грн.
    5. 400 грн.
  3. von Goltz

    von Goltz Moderator

    Повідомлення:
    36.371
    Адреса:
    Festungskommandantur Libau

    Images:

    ALEKS81, Сергей Беларусь та E.Sibert подобається це.
  4. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    ...


    Images:

    E.Sibert подобається це.
  5. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    ...


    Images:

    Paddie, von Goltz, E.Sibert та ще 1-му подобається це.
  6. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
  7. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    ...


    Images:

    von Goltz та E.Sibert подобається це.
  8. E.Sibert

    E.Sibert General-major

    Повідомлення:
    13.671
    Адреса:
    Львов
    Открытка, но очень хорошо воспроизведены плетеные укупорки к снарядам.

    БЫТ (11).jpg

    ALEKS81 та von Goltz подобається це.
  9. E.Sibert

    E.Sibert General-major

    Повідомлення:
    13.671
    Адреса:
    Львов
    В дополнение к первому посту темы....


    Images:

    ALEKS81 подобається це.
  10. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки

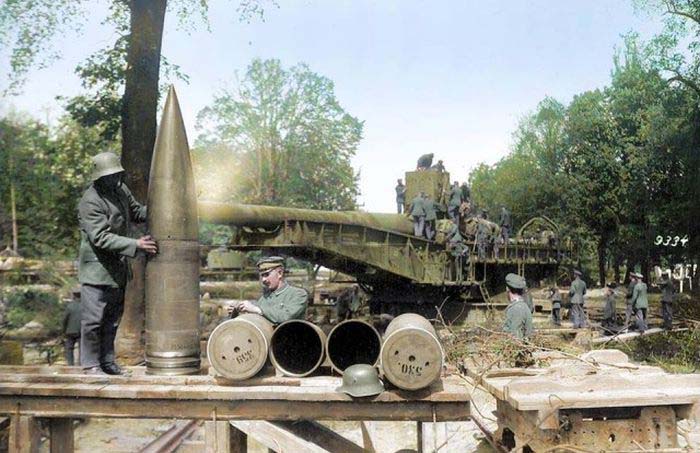

    380-мм пушка 38 cm SK L/45 "Max" на железнодорожном транспортере.
    Калибр, мм
    380
    Длина ствола, калибров
    45
    Наибольший угол возвышения, град.
    +18,5/55°
    Угол горизонтального наведения, град.
    4/360°
    Угол склонения, град.

    Масса в боевом положении, кг
    267900
    Масса фугасного снаряда, кг
    400
    Начальная скорость снаряда, м/с
    1040
    Наибольшая дальность стрельбы, м
    47500
    Самым мощным орудием германской железнодорожной артиллерии времен Первой мировой войны была 380-мм пушка 38 см S.K. L 45 на железнодорожном транспортере. Эту установку изготовила в 1917 г. фирма Fried. Krupp AG, использовав ствол одной из пушек, выпущенных в 1915—1916 гг. для линейного корабля типа Вауегп. Пушка имела ствол длиной 45 калибров, длина нарезной части ствола составляла 36,4 калибра, затвор был клиновым, масса пушки равнялась 77 500 кг.
    Стрельба велась фугасными снарядами двух типов. Тяжелые снаряды массой 750,0 кг с начальной скоростью 800 м/с обеспечивали поражение целей на дальности до 34 900 м, а снаряды массой 400,0 кг, развивавшие начальную скорость 1040 м/с, обеспечивали гораздо большую дальность стрельбы — 47 500 м. Впрочем, необходимым условием для достижения такой дальности было ведение огня со стационарной огневой позиции, когда орудию можно было придать наибольший угол возвышения +55°. При стрельбе с железнодорожного пути угол возвышения ограничивался величиной +18,5°, при которой еще гарантировалось исключение возможности удара казенной части откатывающегося ствола о рельсовый путь (использовавшийся французами простой способ увеличения допустимого угла возвышения орудия посредством устройства под казенной частью ровика германские специалисты считали неприемлемым из-за того, что при этом нужно разбирать рельсовый путь под установкой, что делало невозможным быстрый отход в случае возникновения опасной ситуации). Поэтому реально при стрельбе с рельсового пути дальность поражения целей не превышала 24 000 м.
    Насколько можно судить по имеющимся данным, при стрельбе с рельс гашение энергии отдачи осуществлялось лишь двумя гидравлическими тормозами отката и стальными клиньями, устанавливавшимися позади колес тележек транспортера. Возврат ствола в исходное положение выполнялся гидропневматическим накатником. Поскольку пушка имела весьма солидную массу, для нее спроектировали специальный железнодорожный транспортер. Он имел традиционную конструкцию с главной балкой и многоосной ходовой частью.
    В отличие от остальных транспортеров германской постройки, спереди и сзади главная балка опиралась на промежуточные балансиры, каждый из которых в свою очередь опирался на две железнодорожные тележки. Спереди имелись две пятиосные тележки, сзади — две четырехосные тележки. При этом суммарная масса всей установки достигла рекордной величины — 267 900 кг.
    Для наведения орудия в горизонтальной плоскости в секторе ±2° в передний балансир встроили винтовой механизм, с помощью которого передняя часть главной балки могла поворачиваться на поворотной цапфе, закрепленной на заднем балансире. Винтовой механизм имел ручной привод, обслуживавшийся несколькими номерами расчета орудия.Круговой обстрел обеспечивался в случае размещения железнодорожной артиллерийской установки на стационарной огневой позиции. Для устройства такой позиции выкапывался котлован диаметром 22,0 м и глубиной 3,5 м. В этом котловане монтировались стальные элементы разборного основания и поворотный круг, который мог вращаться на основании с помощью кругового погона, опиравшегося на 112 стальных шаров диаметром 200 мм.
    На поворотный круг опускалась главная балка установки, после чего из-под нее выкатывались железнодорожные тележки ходовой части. Главная балка жестко соединялась с поворотным кругом, поcле чего пушка могла вести круговой обстрел с углом возвышения до +55°. Эту весьма трудоемкую операцию обычно выполняли в течение трех недель.
    Следует отметить, что наряду с 380-мм железнодорожной артиллерийской установкой, получившей кодовое название Мах германская армия использовала под тем же названием два 380-мм орудия 38 см S.K. L 45 на лафетах, заимствованных из береговой артиллерии. В частности, оба этих орудия отлично зарекомендовали себя в сражении под Верденом в 1916 г.


    Images:

    E.Sibert подобається це.
  11. E.Sibert

    E.Sibert General-major

    Повідомлення:
    13.671
    Адреса:
    Львов
    ..


    Images:

    s-l1600 (59).jpg
    s-l1600 (60).jpg
    s-l1600 (62).jpg
    s-l1600 (63).jpg
    s-l1600 (64).jpg
    s-l1600 (61).jpg
    s-l1600 (65).jpg

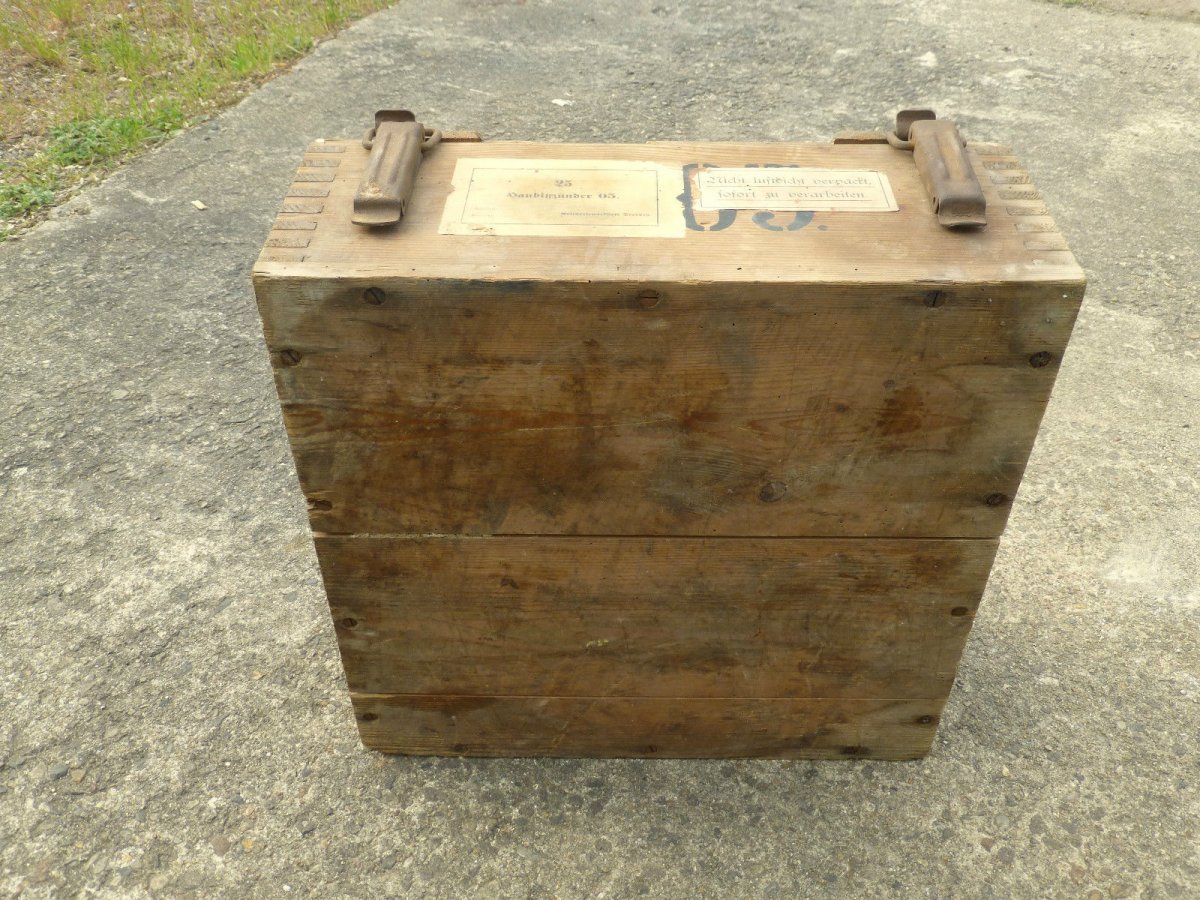

    s-l1600 (68).jpg
    s-l1600 (66).jpg
    ALEKS81 та von Goltz подобається це.
  12. E.Sibert

    E.Sibert General-major

    Повідомлення:
    13.671
    Адреса:
    Львов
    Раскрашенные фото.


    Images:

    Artyr та ALEKS81 подобається це.
  13. E.Sibert

    E.Sibert General-major

    Повідомлення:
    13.671
    Адреса:
    Львов
    ...


    Images:

    s-l1600 (24).jpg
    s-l1600 (27).jpg
    s-l1600 (26).jpg
    s-l1600 (28).jpg
    s-l1600 (29).jpg
    ALEKS81 подобається це.
  14. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки

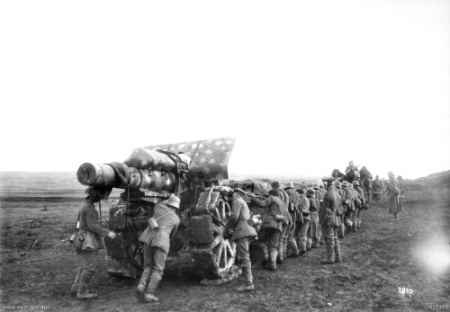

    21cm Morser16 Ham March1918


    Images:

    E.Sibert та Artyr подобається це.
  15. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    ...


    Images:

    Gun crew examining a destroyed barrel  Rohrkrepierer.jpg
    E.Sibert подобається це.
  16. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    ...


    Images:

    E.Sibert подобається це.
  17. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    Минометы. Что за модели не установил.


    Images:

    E.Sibert подобається це.
  18. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    250мм мортира.
    [​IMG]

    E.Sibert та Paddie подобається це.
  19. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    Не знаю что за орудие, но фото прикольное:)
    [​IMG]

    E.Sibert та Paddie подобається це.
  20. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    Дратуті:D


    Images:

    E.Sibert подобається це.
  21. E.Sibert

    E.Sibert General-major

    Повідомлення:
    13.671
    Адреса:
    Львов
    С буржуйских сайтов. Походу снаряды с желтым окрасом снаряжались отравляющими веществами.



    495179-b11e04a720c33f310d48dbd4595b2cb6.jpg 495178-cc95b9e7c77b9b64176b8b7fceaf1949.jpg 495177-b11620de5562e37934764a534c9904e3.jpg 495176-4fef1767327ee412f927285f7603418b.jpg 495175-738e0a9cde07a871eddcbfc816004d00.jpg 495173-c6f320dc122c8d033bf602a3e169851a.jpg 495172-de4c6dfacddd1203afdd204c956c9be6.jpg 495171-053e9c0b2b4aee98387b31b2a6fb7b3b.jpg 495170-53f62c433d0831d8466cdb208c950fe0.jpg

    Artyr та ALEKS81 подобається це.
  22. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    Артелеристи. Третє фото, фрайкор в Берліні, видно Брандербургзькі ворота і липова алея.


    Images:

    Останнє редагування: 19 жов 2018
    E.Sibert подобається це.
  23. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    ...


    Images:

    E.Sibert подобається це.
  24. ALEKS81

    ALEKS81 Oberstleutnant

    Рейтинг:
    2
    Відгуків:
    14
    Лоти
      на продажу:
    0
      продані:
    22
    Повідомлення:
    4.792
    Адреса:
    Прилуки
    ...


    Images:

    E.Sibert та Artyr подобається це.
  25. E.Sibert

    E.Sibert General-major

    Повідомлення:
    13.671
    Адреса:
    Львов
    Расчет германского легкого миномета Minenwerfer76,58 мм , из состава штурмового подразделения, на открытой огневой позиции в положении для стрельбы прямой наводкой. Способность вести не только навесной огонь, но и огонь прямой наводкой, делала Minenwerfer 76,58 мм очень гибким инструментом, позволявшим эффективно бороться как с укрывшейся на обратных скатах высот или в траншеях пехотой, так и с расположенными в пределах прямой видимости пулеметными гнездами, легкими дзотами и даже танками.



    Artyr та ALEKS81 подобається це.
  26. E.Sibert

    E.Sibert General-major

    Повідомлення:
    13.671
    Адреса:
    Львов
    Расчет немецкого пехотного орудия Skoda 7.5 cm Gebirgskanone 15 ведет стрельбу прямой наводкой с открытой боевой позиции, поддерживая своим огнем наступающие пехотные и штурмовые части..


    Останнє редагування: 11 сер 2019
    von Goltz, Artyr та ALEKS81 подобається це.
