Артиллерия, пушки, минометы.

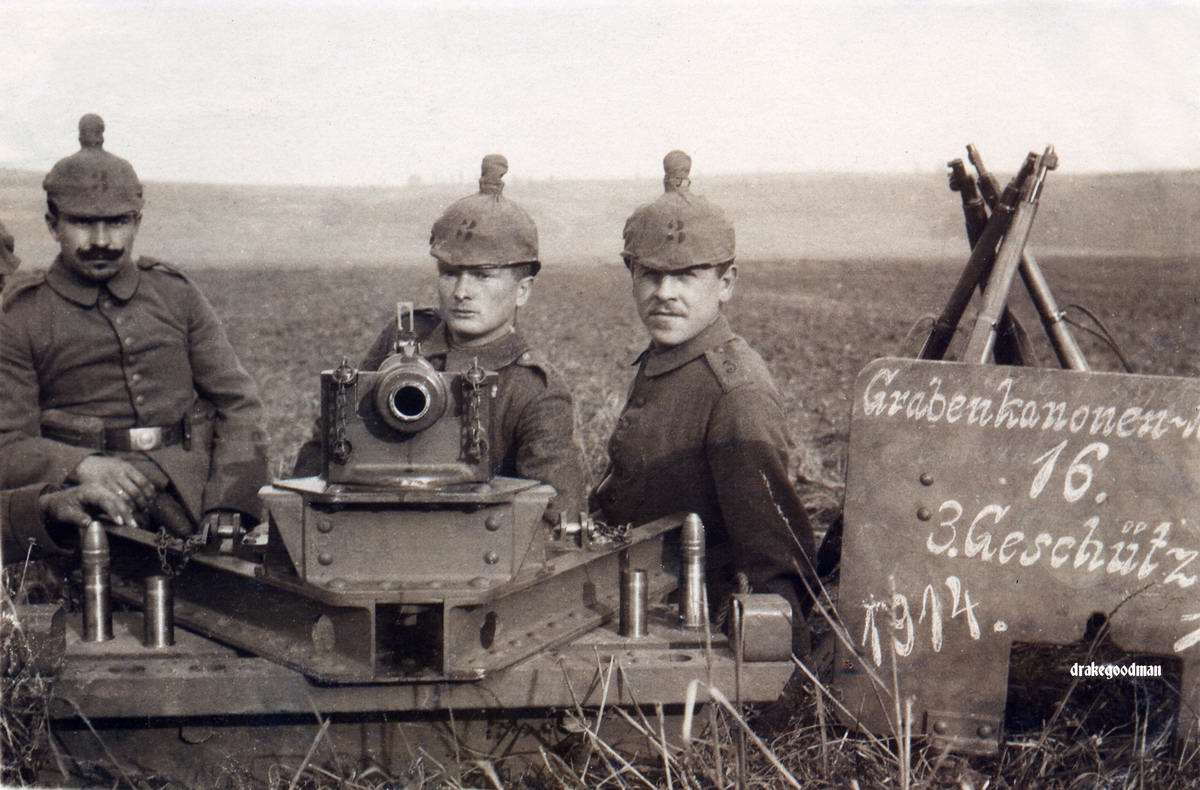

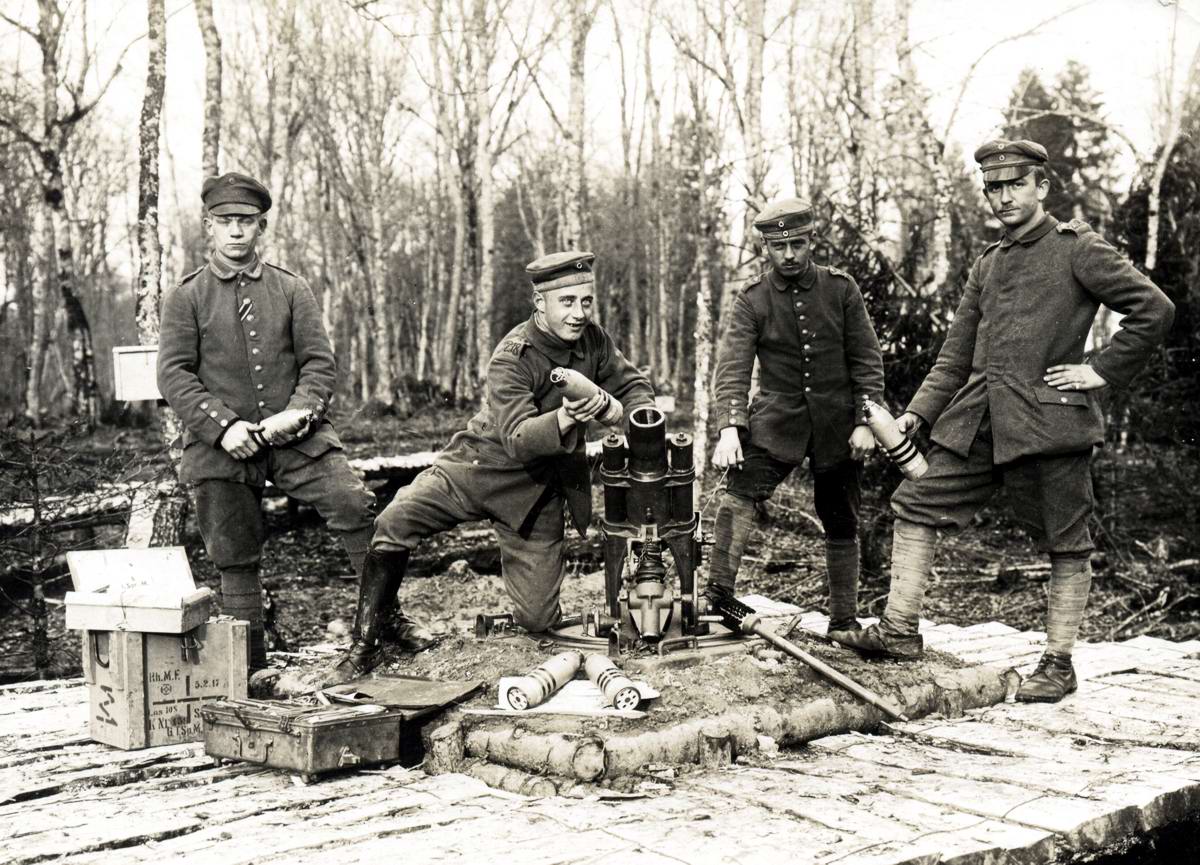

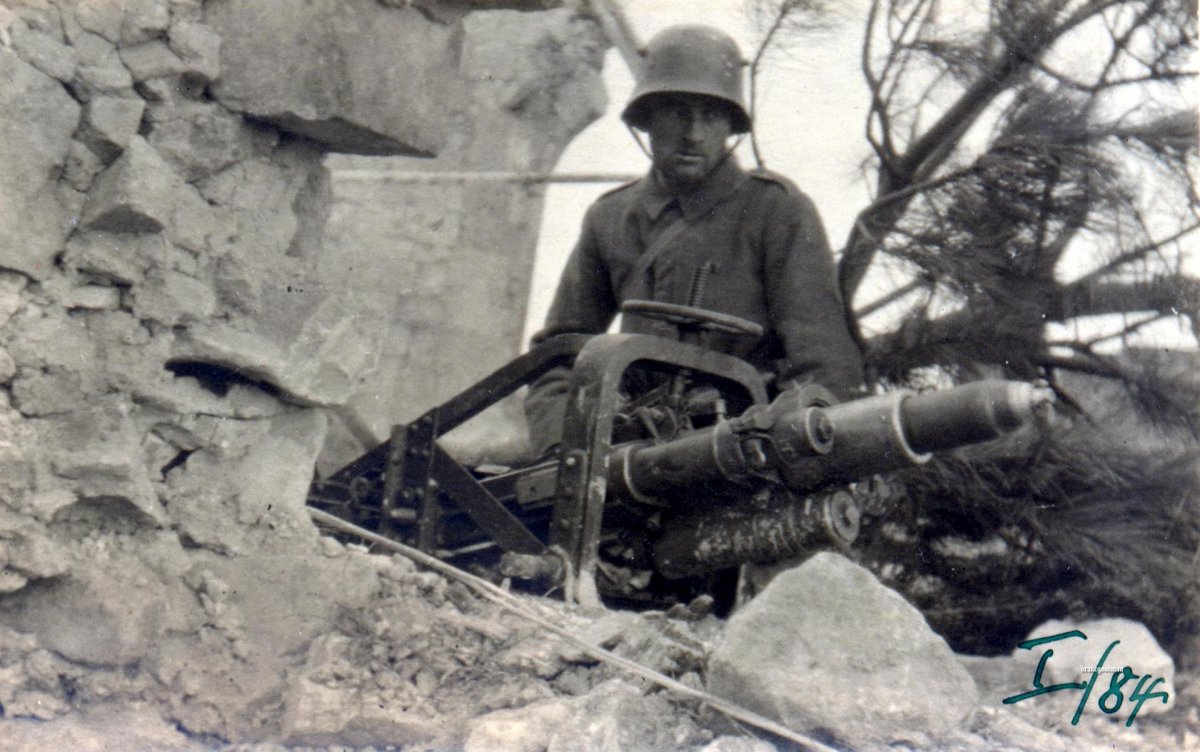

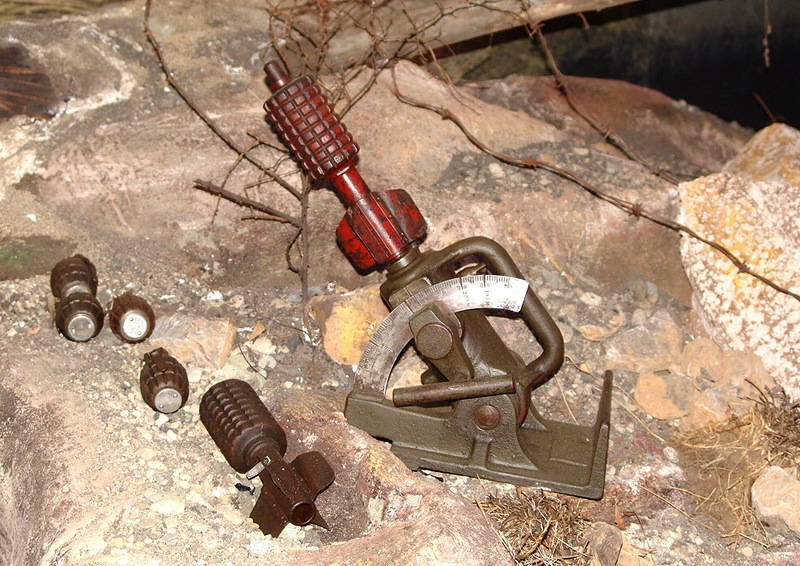

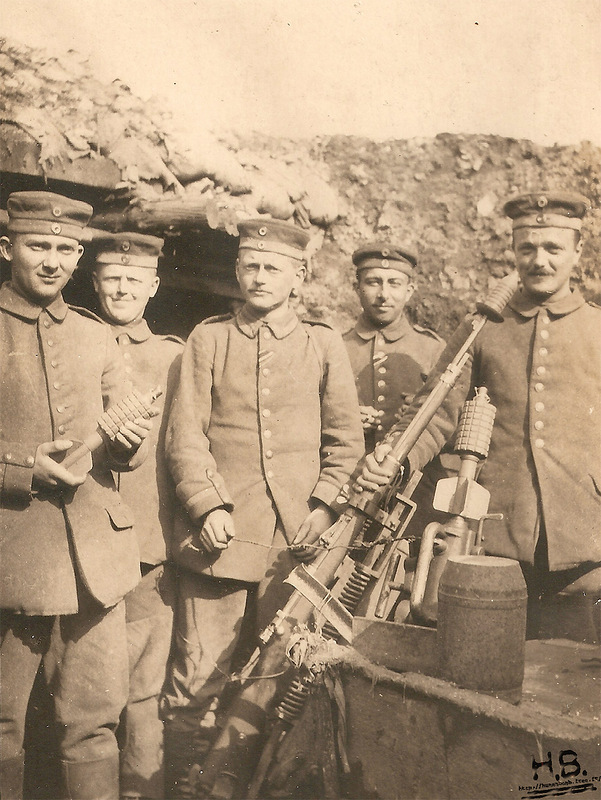

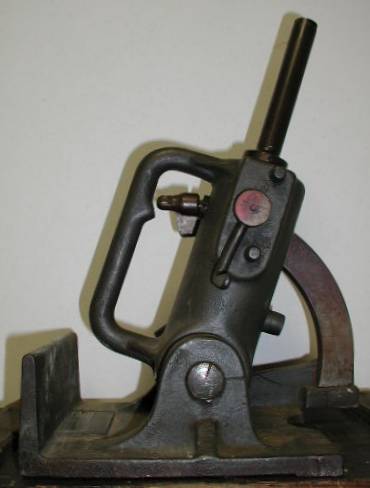

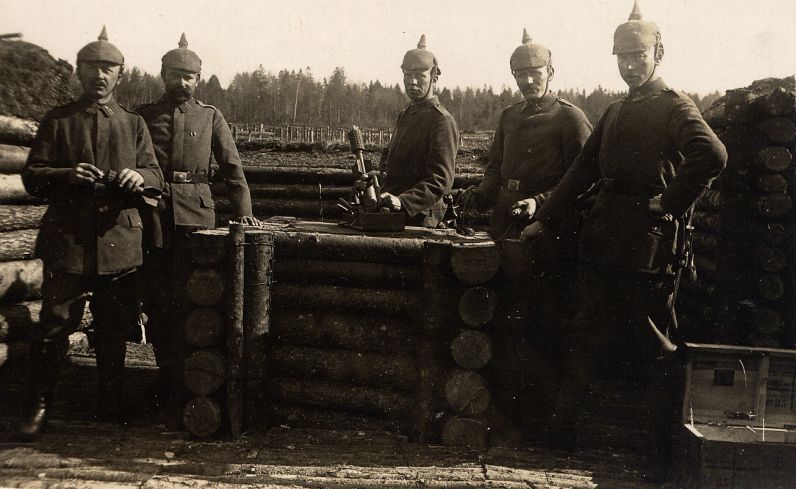

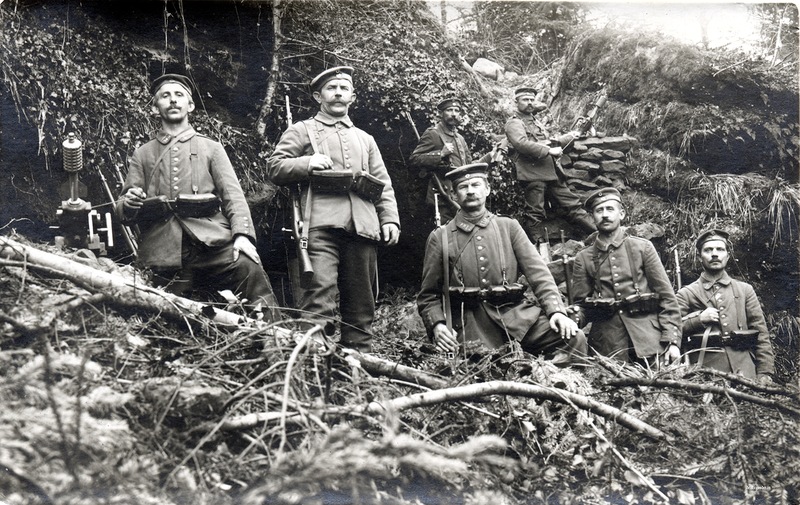

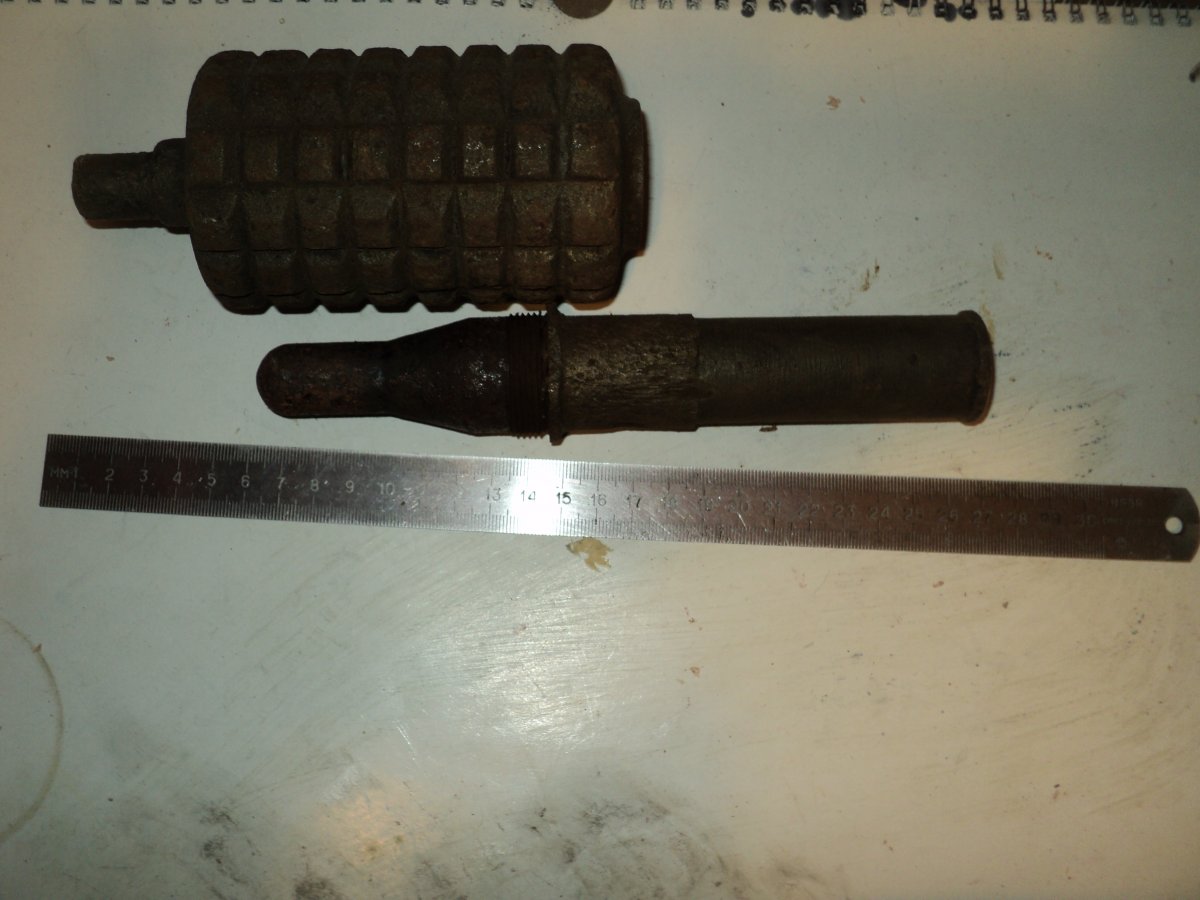

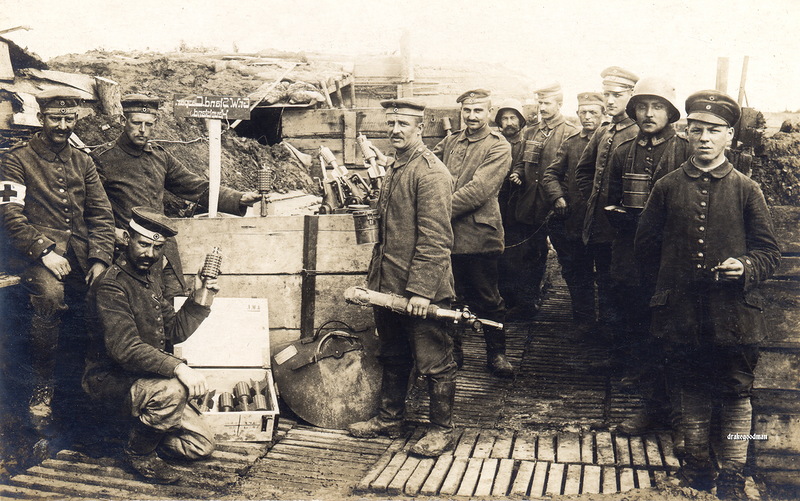

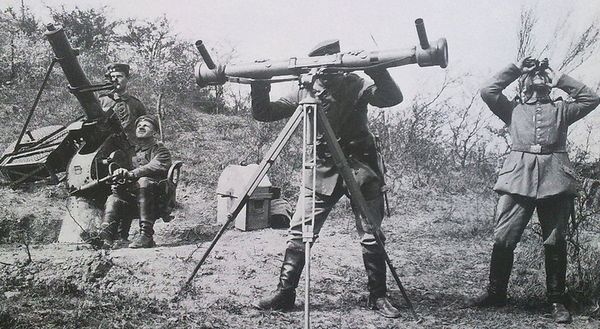

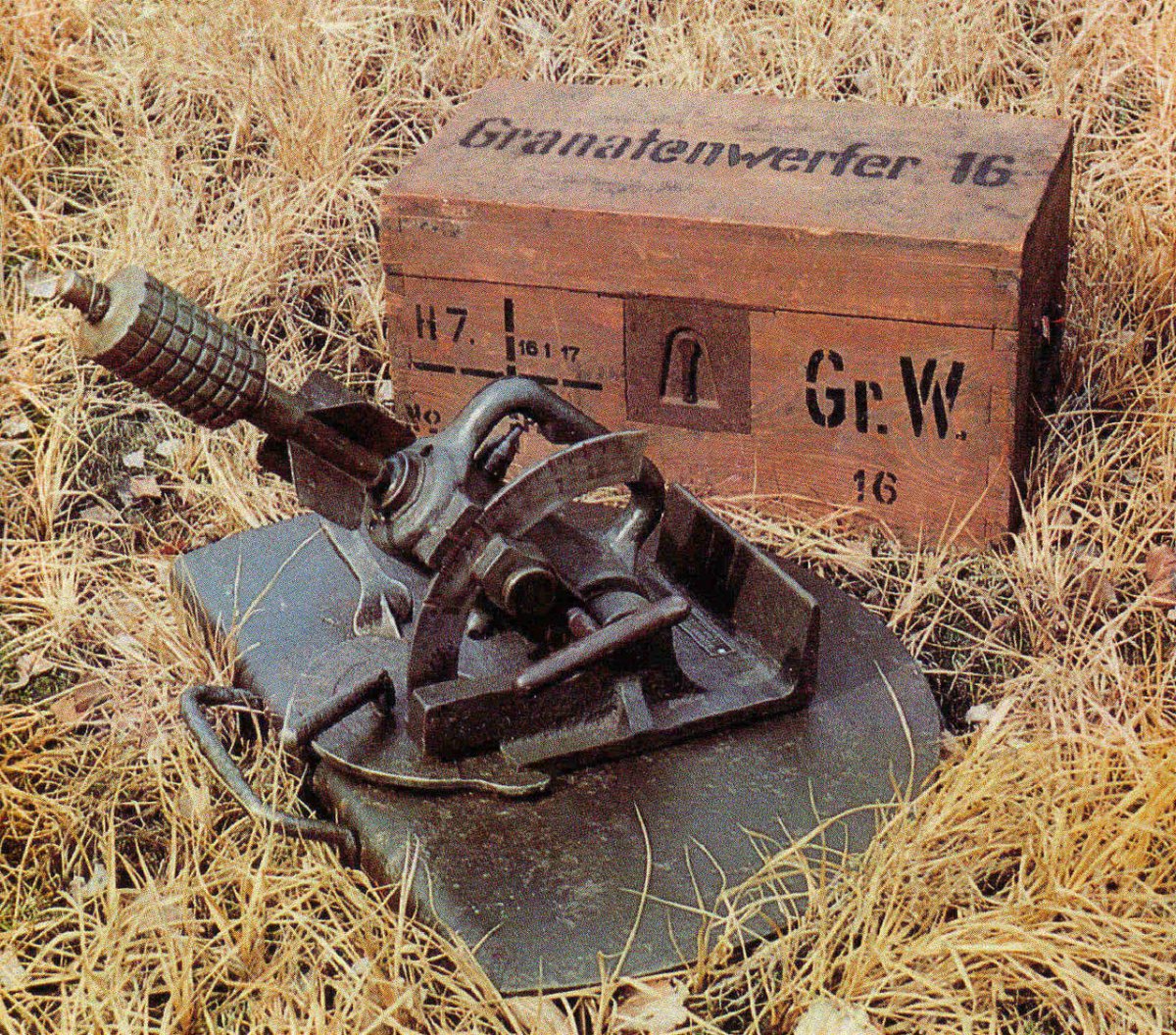

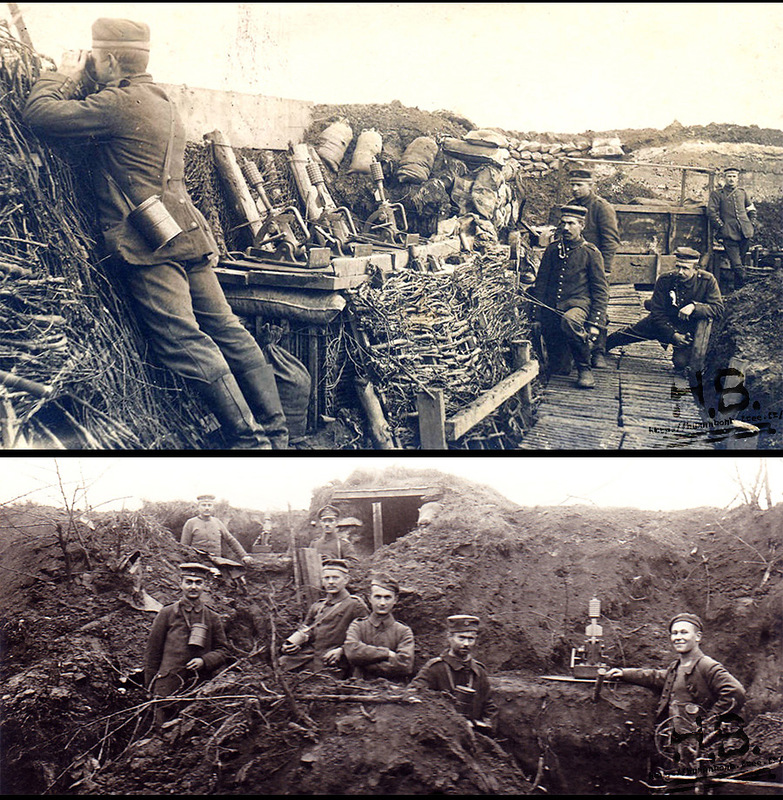

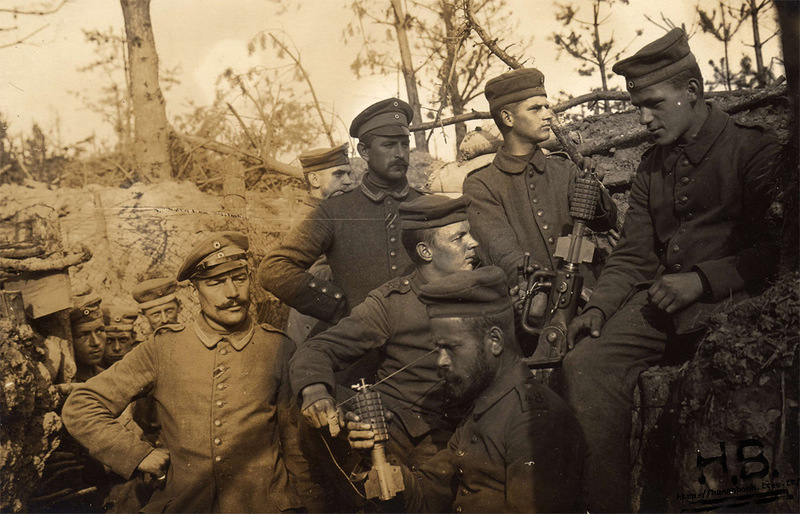

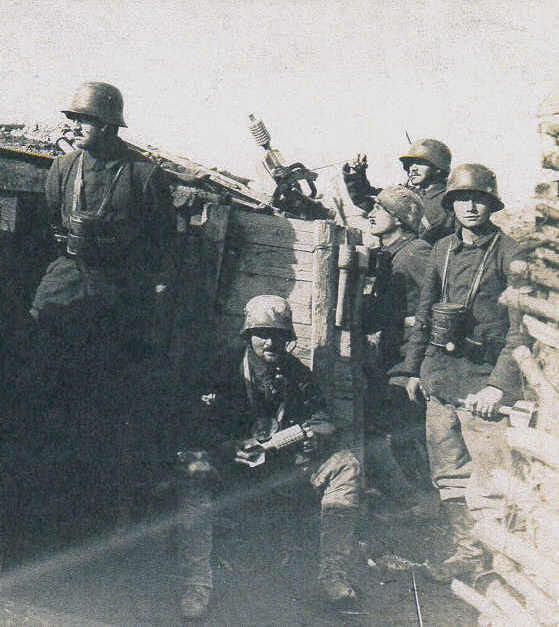

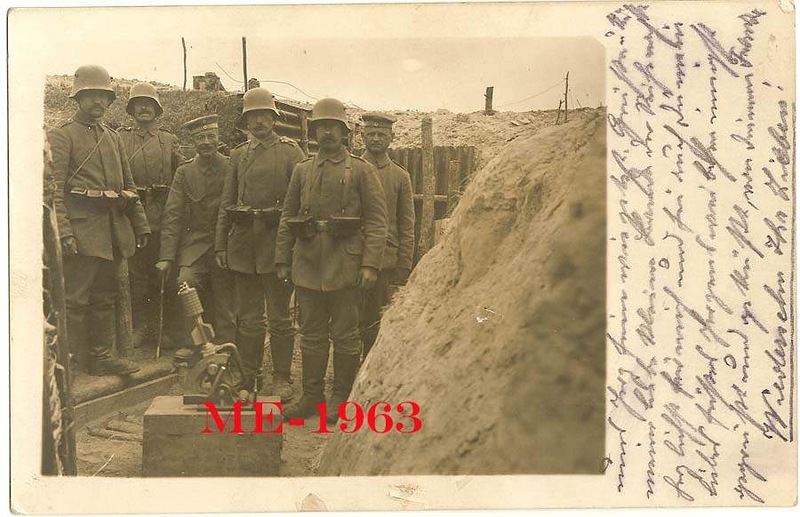

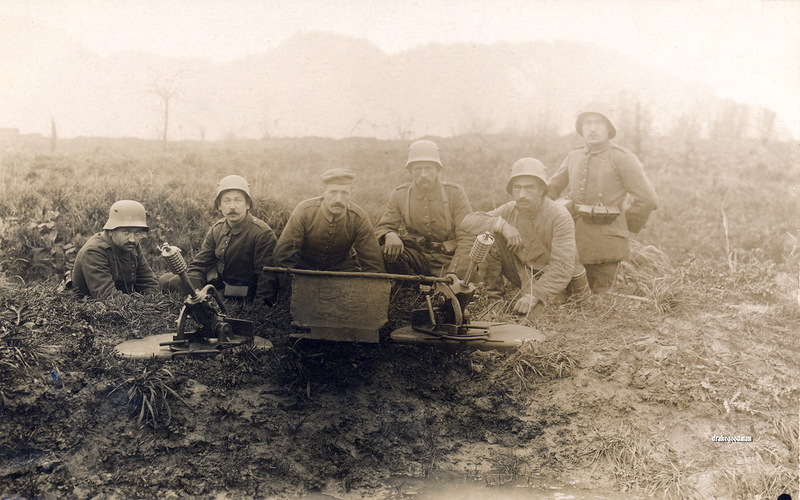

Миномет Granatenwerfer 16 обр. 1916 г.
В 1915 году на вооружение немецкой армии был принят миномет новой конструкции, обозначаемый как Granatenwerfer 16. Оговорюсь, что минометом оружие можно назвать лишь по совокупности конструктивных признаков, используя при этом отечественную классификацию. В немецком языке слово Granatenwerfer означает гранатомет, а не миномет, вероятно, такое название оружие получило из-за своего боеприпаса, близкого по массе и действию к ручной или винтовочной гранате.
Оружие было довольно простой конструкции и разрабатывалось с учетом потребности пехоты в легком оружии поддержки. Требования, предъявлявшиеся к оружию состояли в малой массе для обеспечения достаточной маневренности, простоте и надежности, так как подготовка расчетов должна была сводиться к приобретению ими необходимого минимума знаний и навыков.

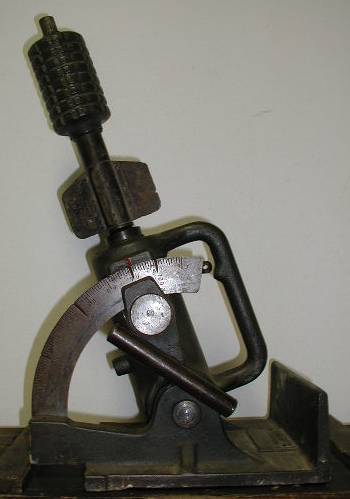

Миномет состоял из ствола с рукояткой для переноски, опорной плиты с угломером, отрадуированых секторов, по которым перемещался ствол, зажима ствола и стреляющего механизма. Ствол имел бутылкообразную форму, причем на узкую часть ствола при заряжании надвигалась трубка-стабилизатор мины. В широкой части ствола помещался ударный механизм ударникового типа. Для придания стволу требуемого угла возвышения предназначался сектор, на котором имелась шкала от 45 до 85 градусов. При наведении использовалась рукоятка на стволе, а после придания необходимого угла ствол фиксировался специальным зажимом. Наибольшая дальность полета мины достигалась при угле в 45 градусов и составляла (в зависимости о конструкции мины) от 255 метров до 300 метров. Угол в 85 градусов применялся для стрельбы на минимальную дистанцию – 50 метров, и требовал от расчета учета метеопоправок, так как ошибка в определении направления ветра могла привести к поражению расчета своей же миной.
Масса самого миномета составляла около 41 кг., по полю боя его мог перемещать расчет из двух человек, в случае необходимости и один боец.

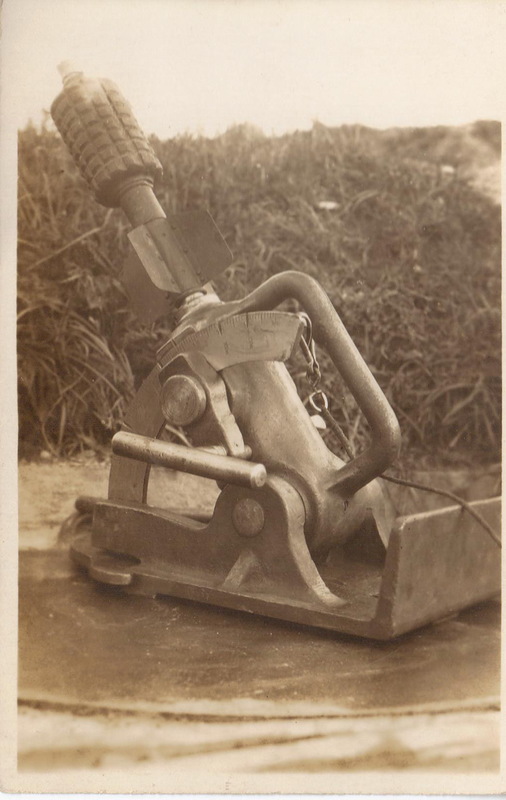

Огонь велся с платформы, в которую вкручивался специальный винт, расположенный на плите миномета. Миномет с плитой вращался на платформе для придания ему нужного направления при наводке, причем отсчет градусов производился по угломеру. Миномет в готовом к бою виде изображен на схеме ниже.
Малая масса, приемлемая точность и дальность, простота миномета снискали ему уважение немецких солдат. Миномет выпускался в больших количествах, а мины его находили применение и в авиации – в качестве легких бомб.

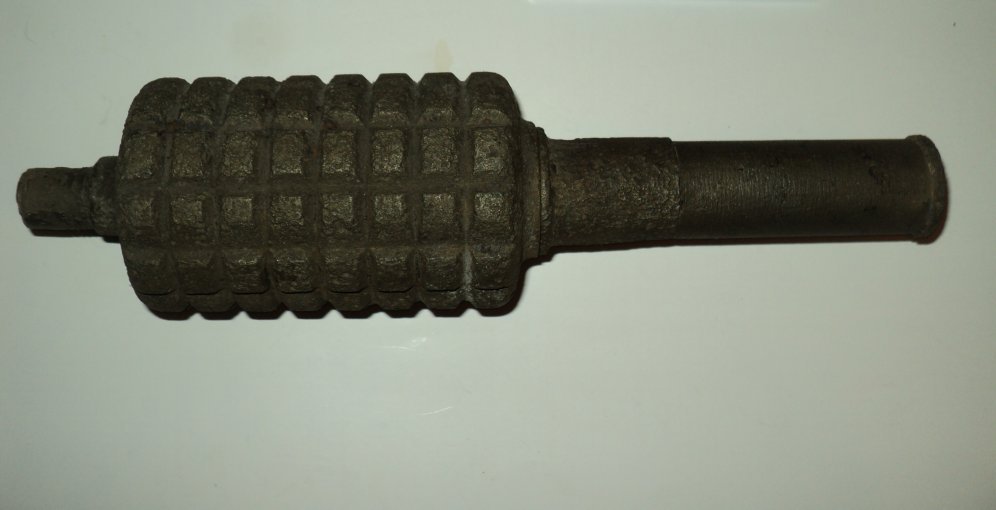

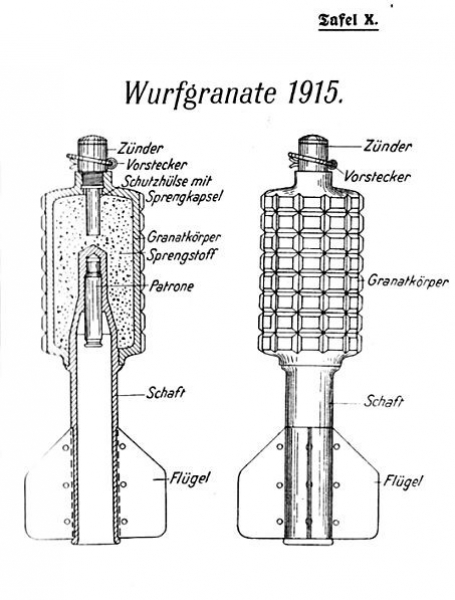

Для заряжания необходимо было надеть мину на ствол, продвинув ее до упора, навести миномет в цель, удалить из взрывателя мины предохранительную чеку, после чего произвести выстрел потянув и отпустив шнур спускового механизма.
У солдат миномет получил прозвища «священник» и «пробка», последнее, вероятно, из-за специфического приема заряжания.



...

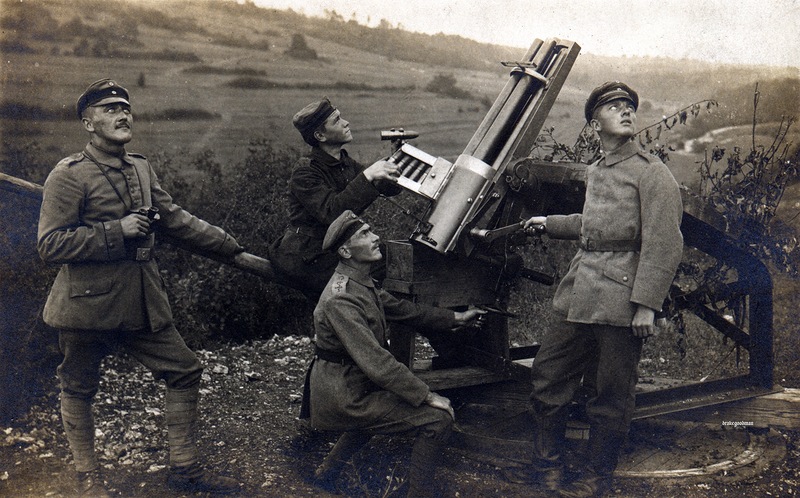

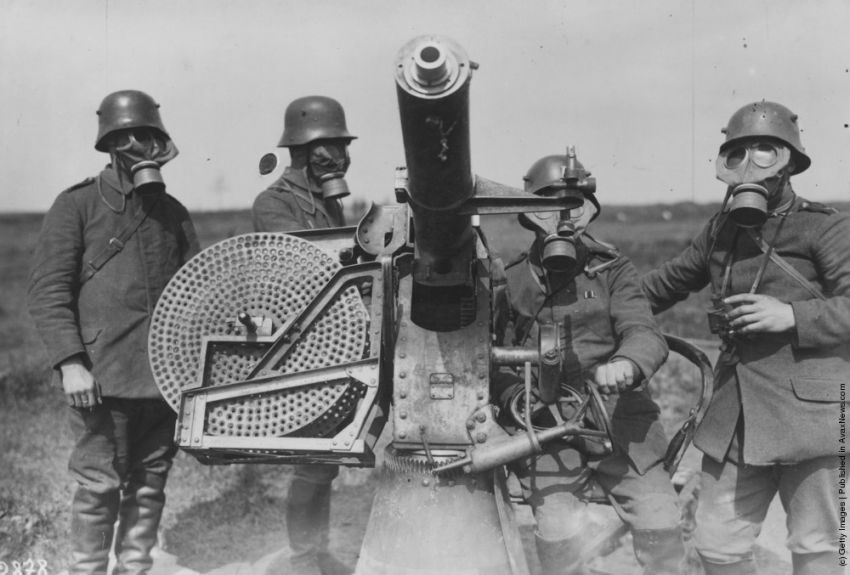

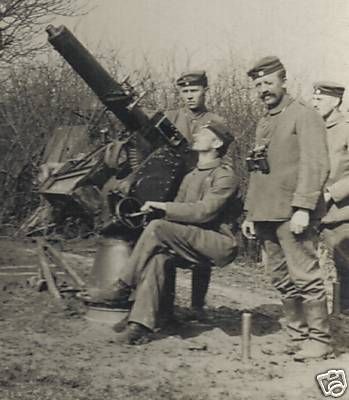

The 37 mm MaximPomPom это, действительно чрезвычайно знаменитое зенитное орудие, ведёт свою родословную от «старого доброго» эпохального пулемёта Хайрема Максима. Точнее с вундердевайса, полученного путём банального укрупнения пулемёта Максима до размеров автоматической 37 мм автоматической пушки, «Максима-Норденфельдта» весьма широко применявшейся во время 1 МВ и в качестве скорострельного флотского орудия против миноносцев, и в качестве полевой автоматической пушки, и в качестве чрезвычайно могущественного средства ПВО.

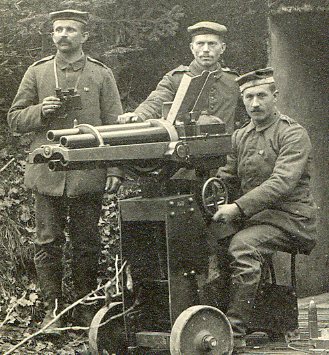

37-мм револьверная пушка Грюзон-Гочкисс Изначально, в 1902-м году, орудие было принято на вооружение как морское, но с течением времени "освоило профессии" полевого, зенитного и даже противотанкового.

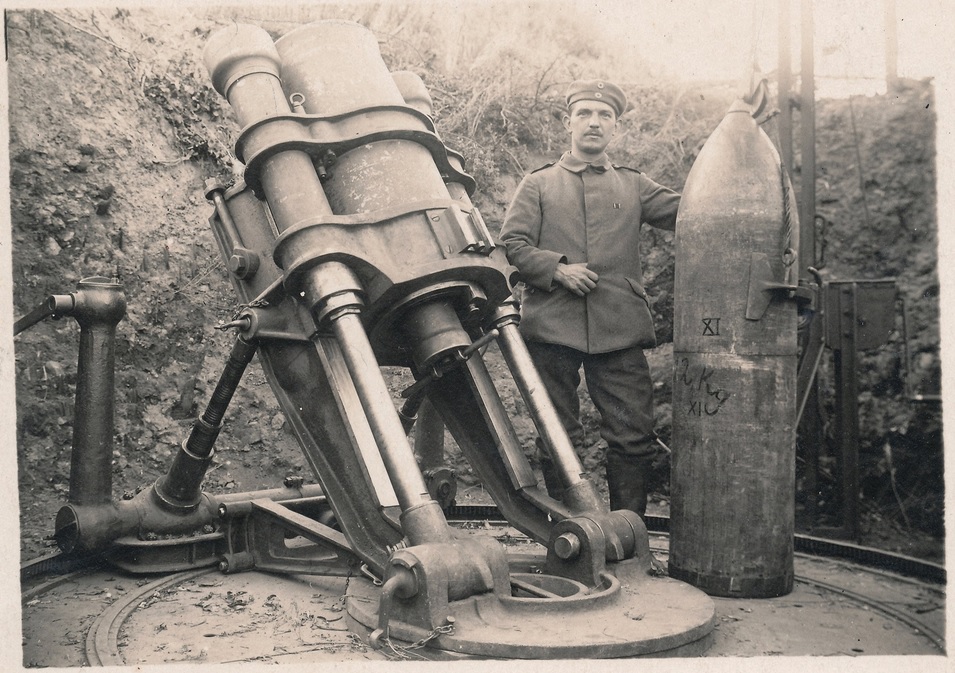

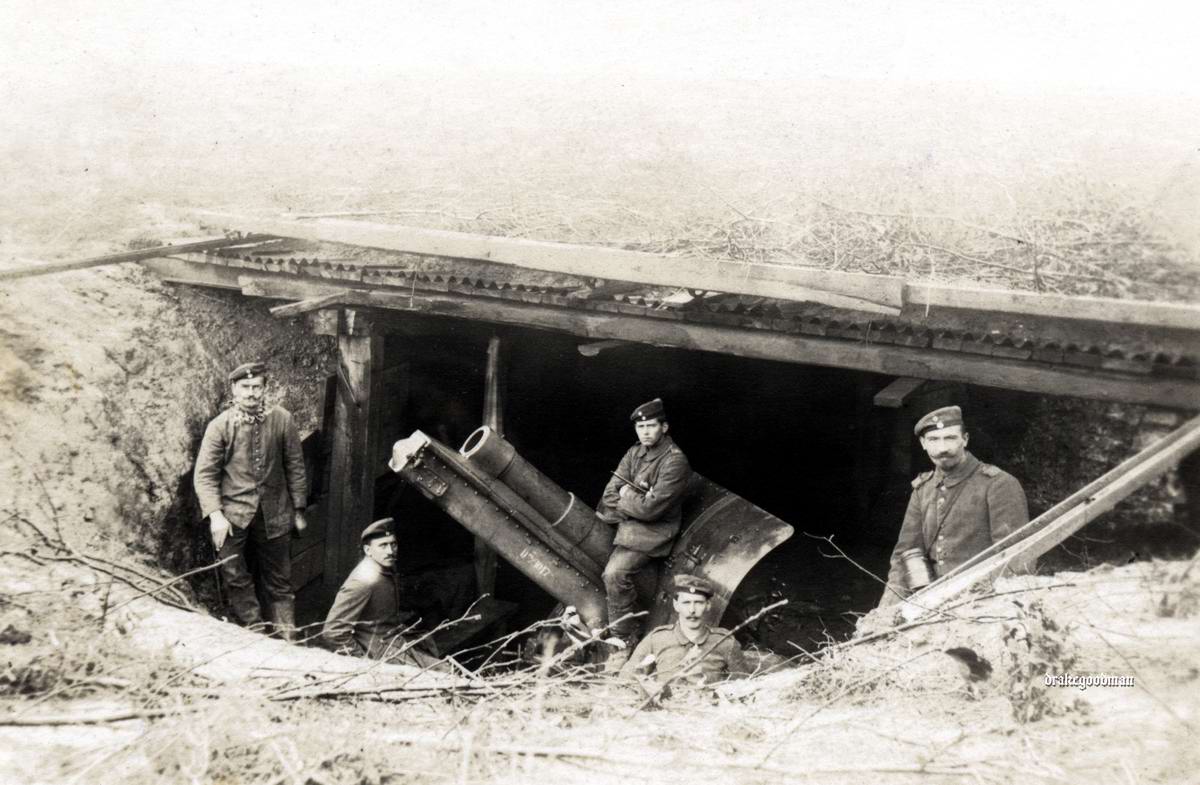

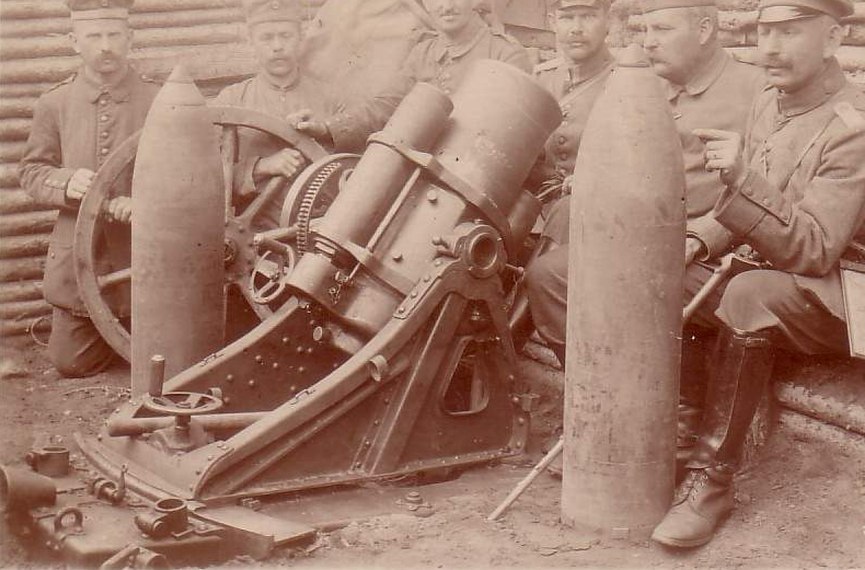

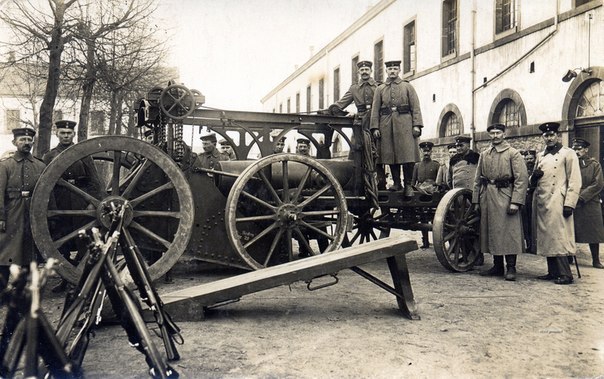

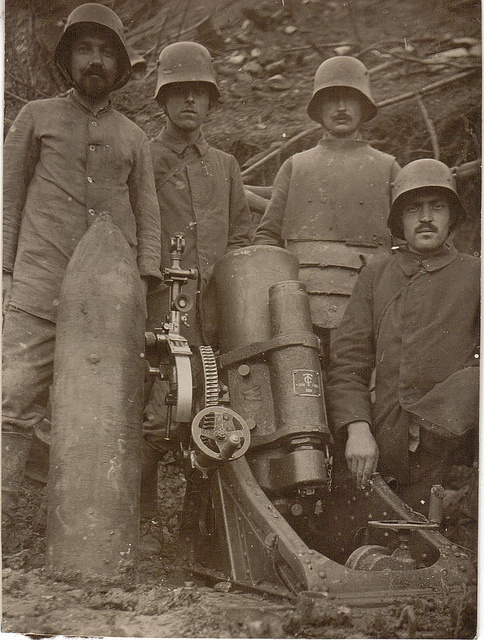

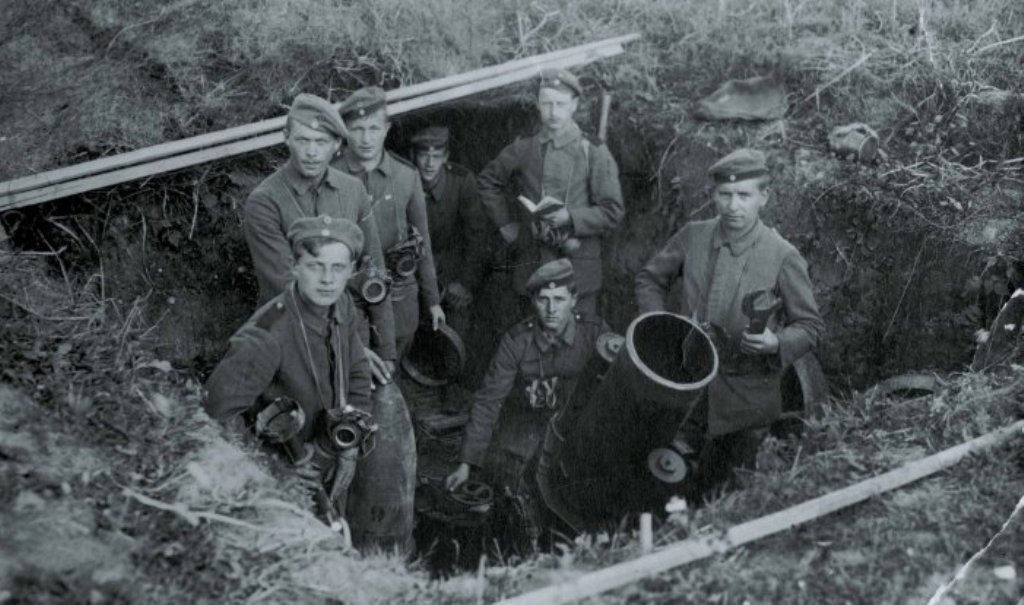

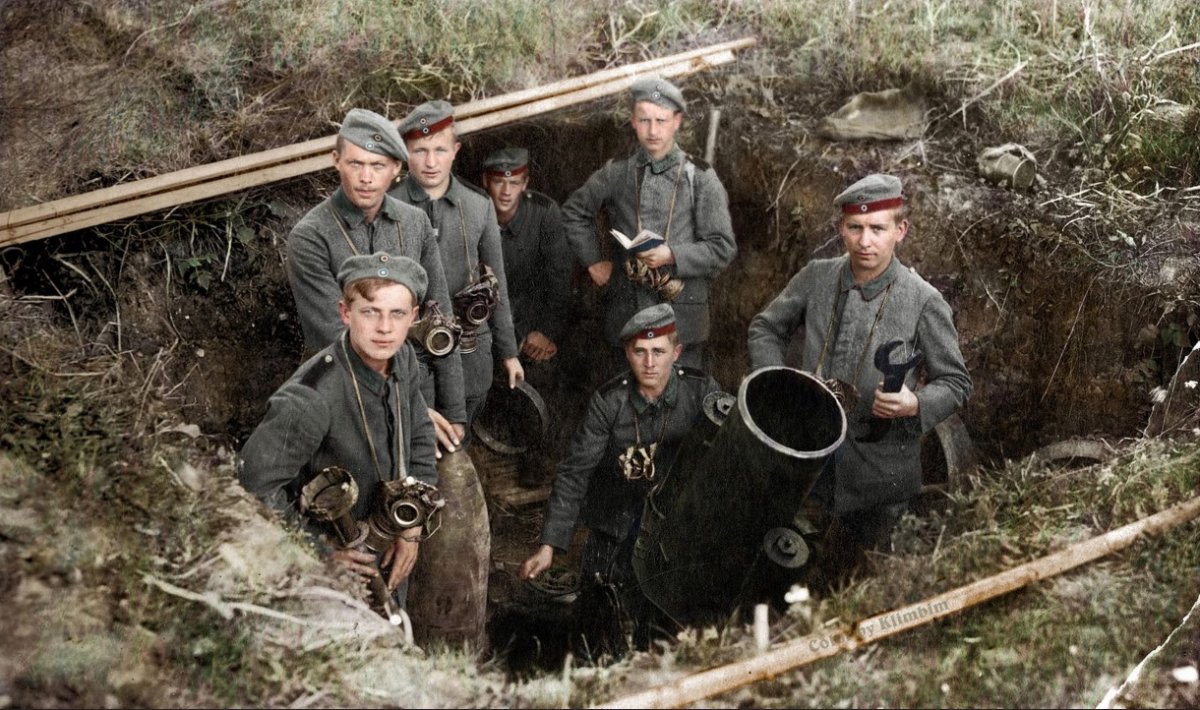

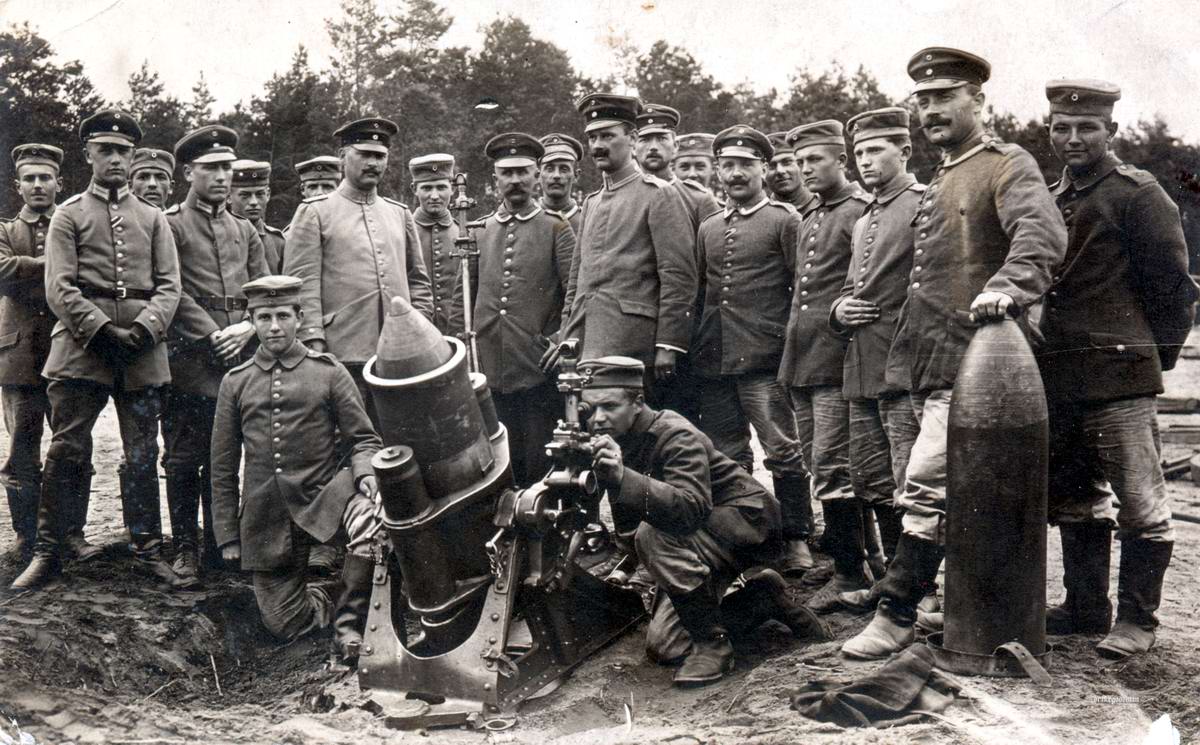

Минометы (мортиры) системы Эрхардта калибра 170 мм. обр. 1912-1916 гг. (средние) и 250 мм. обр. 1909 г. (тяжелые).

Одним из элементов подавления вражеской артиллерии и пулеметов по мысли германских генералов должен был стать миномет. Интересно, что работы по созданию минометов велись в полнейшей тайне. Для сравнения скажем, что самые современные образцы классических артиллерийских орудий Германия в 1900-1914 годах охотно продавала России, Китаю, Японии, в Южную Америку и т.д.
В Германии работами по минометному вооружению руководил инженерный комитет. Им были выработаны следующие тактико-технические требования:
Вес снаряда 100 кг;
Разрывной заряд 50 кг;
Дальность стрельбы 200-300 м.

Габариты миномета должны быть такими, чтобы позволяли переноску его (в разобранном состоянии) в окопах шириной 1,5 метра и высотой 2 метра. Предельный вес каждой части миномета в разобранном виде не должен был превышать 50 кг.
Дальность 200 м соответствовала средней дистанции от исходной позиции атакующей пехоты до линии обороны противника

Фирма Круппа создала гладкоствольный миномет по жесткой глухой схеме. Миномет стрелял сферической надкалиберной миной со стержнем, помещенным в канал орудия. Вес мины составлял 85 кг, она была снаряжена 40 кг взрывчатого вещества. При начальной скорости 60 м/с и весе метательного заряда 0,19 кг дальность стрельбы составляла 300 м.
Миномет был разработан добротно, но недаром говорят, что первый блин комом. Проектную дальность получить не удалось, а разброс мин был крайне велик. Руководство фирмы Крупп решило, что «овчинка выделки не стоит» и временно прекратила работы над минометами.

Рейнский же завод Эрхардта в Дюссельдорфе пошел иным путем. Им был разработан совершенно другой тип миномета, у которого с минометом Круппа было лишь одно общее глухая схема. Зато минометы имели мощные противооткатные устройства, симметрично расположенные над и под стволом. Тормоз отката был гидравлический и состоял из двух цилиндров (один над стволом, другой под стволом). А пружинный накатник состоял из двух колонок спиральных пружин, помещенных внутри в компрессоре цилиндров.

Подъемный механизм имел сектор, прикрепленный к левой цапфе люльки. Поворот станка производился вокруг центрального штыря, прикрепленного к деревянному или железному основанию.

Стрельба велась с платформы, врытой в грунт. Для возки на оси платформы надевали деревянные колеса. Миномет легко разбирался.

Заряжание минометов производилось с дула, что удешевляло систему, а также давало возможность иметь легкий казенник и, соответственно, уменьшался общий вес системы. Снаряды имели три головных выступа, изготовленные из бронзы или латуни. Заряды картузные. Воспламенение заряда осуществлялось через ввинчиваемую снаружи в зарядную камору воспламенительную трубку.

В 1909 году инженерами Рейнского завода был по приведенной схеме спроектирован 25-см тяжелый миномет, стрелявший 100-кг минами на дистанцию 420 м. Этот миномет был принят на вооружение в 1910 году. Действие осколков эффективно на расстоянии до 100 м (разлет до 300).
При стрельбе для проделывания проходов в проволочных заграждениях мина разрушает их в окружности радиусам 4 м.

В 1915-1916 годах по той же схеме Эрхардта (Рейнского завода) был создан 25-см тяжелый миномет обр. 1916 г. В новом миномете улучшилась баллистика и увеличился вес системы. Конструктивно и внешне все осталось без изменений. В боекомплект миномета был введен уменьшенный заряд для стрельбы на малые дистанции. Расчет миномета 5 человек. Возка парой лошадей.

Этот 25-см миномет был несколько модернизирован в 1917 году и получил наименование «25-см тяжелый миномет обр. 1918 г.». Модернизированный миномет стрелял миной весом 100 кг с начальной скоростью 75 м/с на дальность до 1200 м.

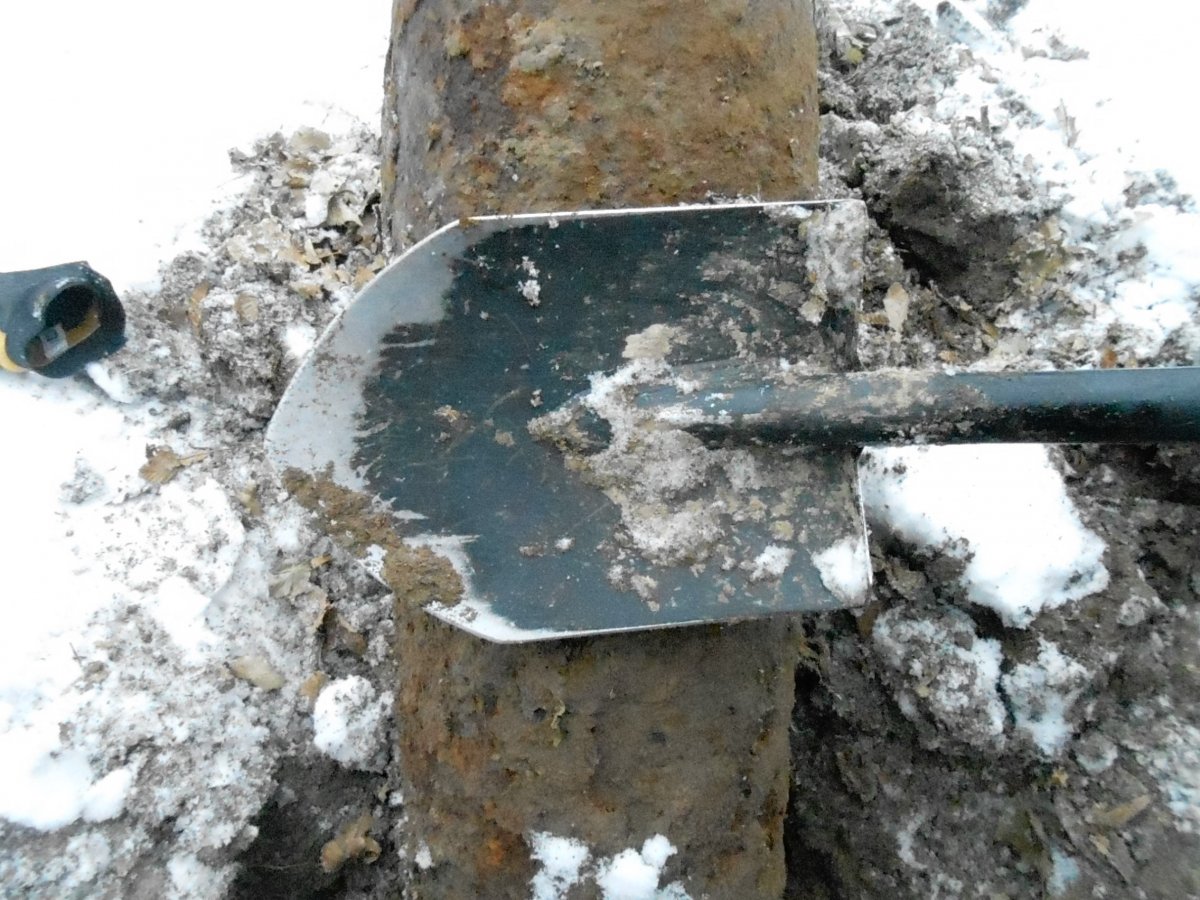

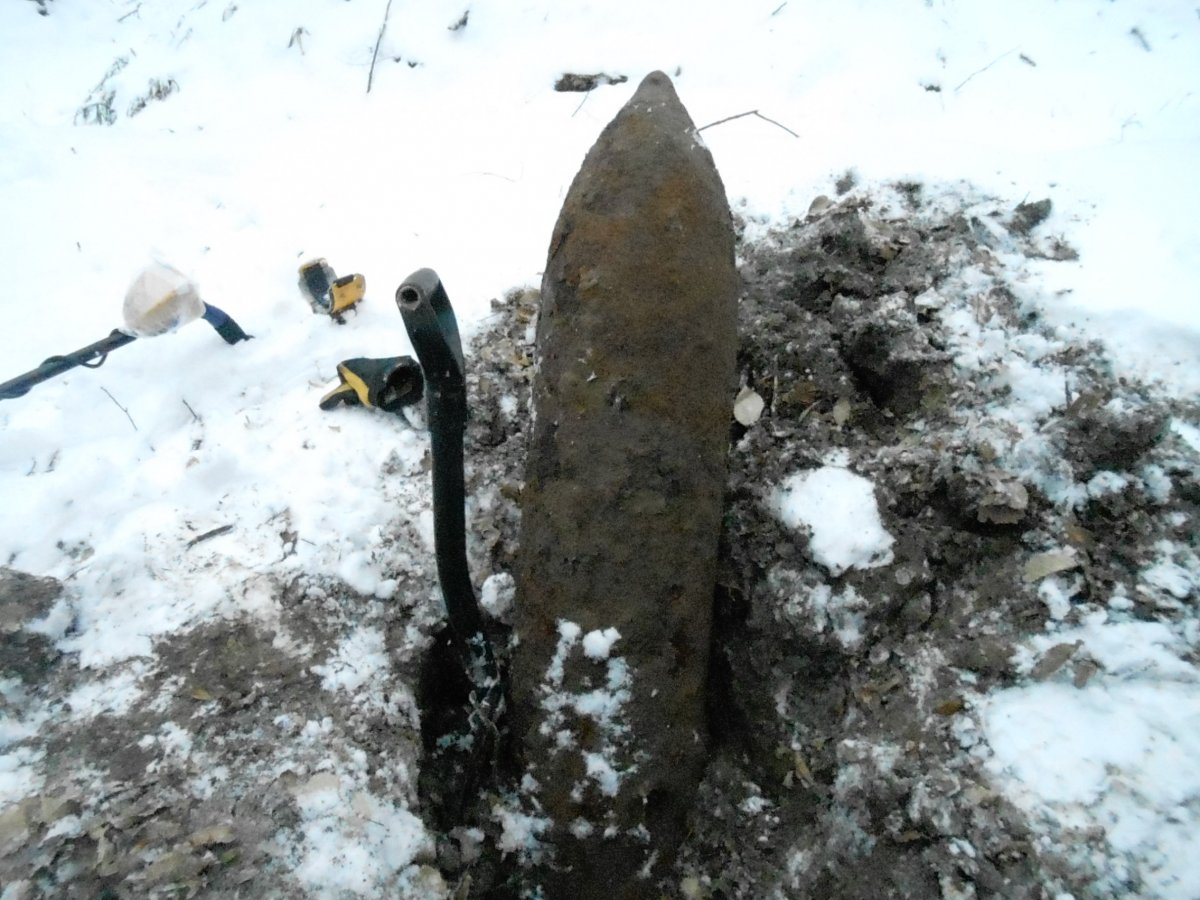

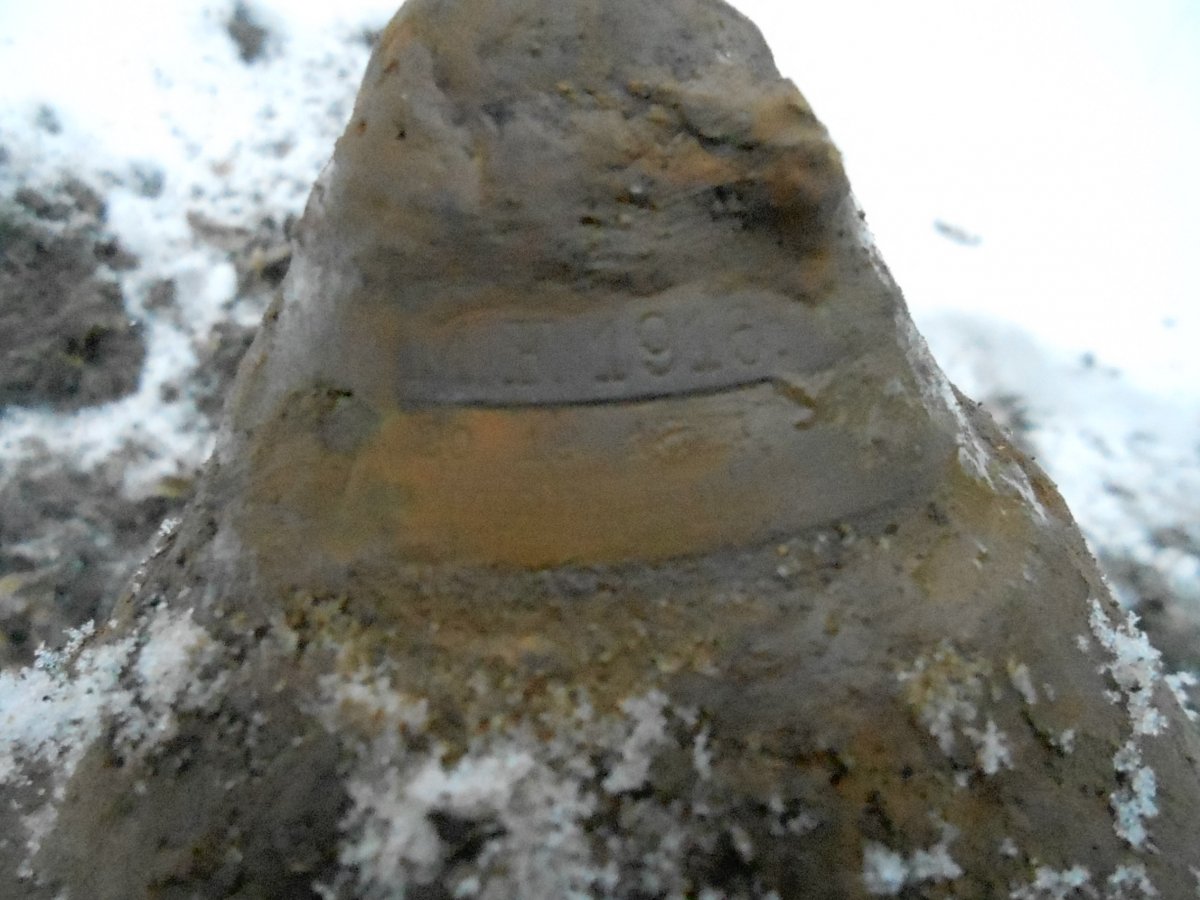

P.S. на початку року була знайдена така мінометка

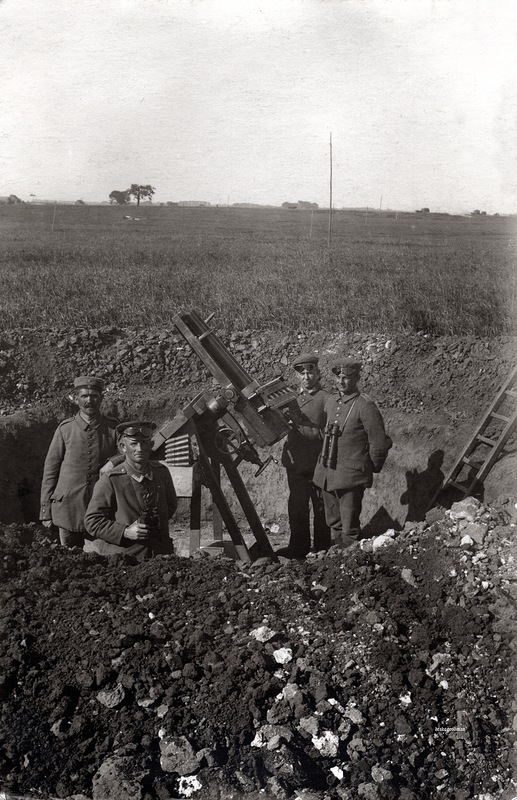

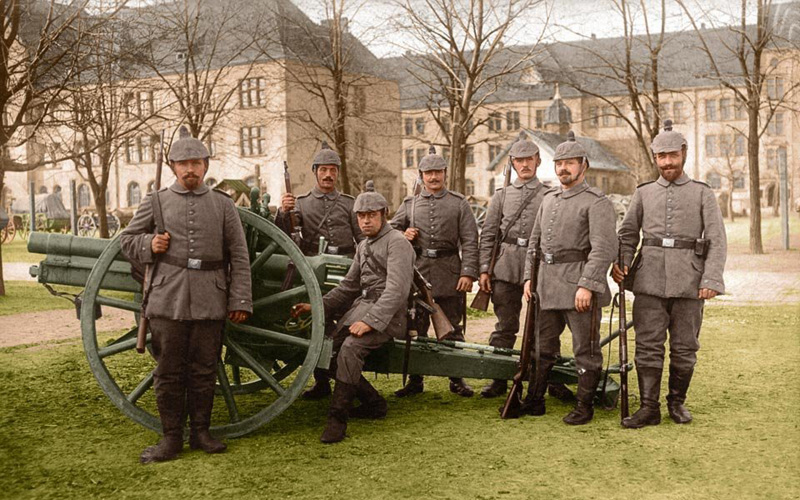

Колоритные персонажи, название пушки к сожалению не знаю.



Фрайкор вроде.



...



...



..

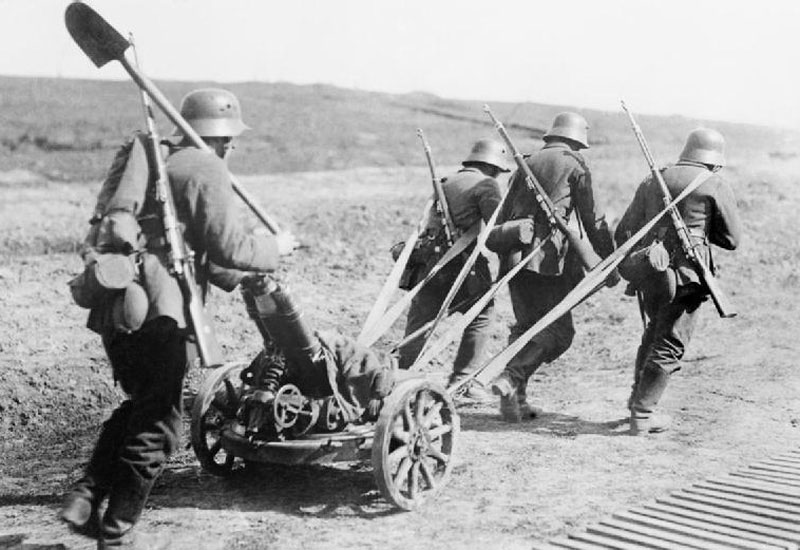

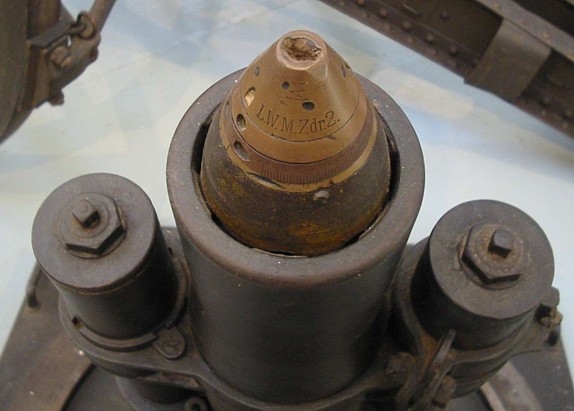

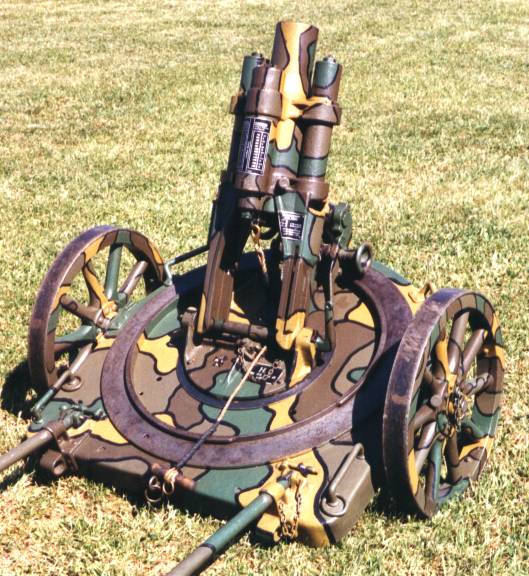

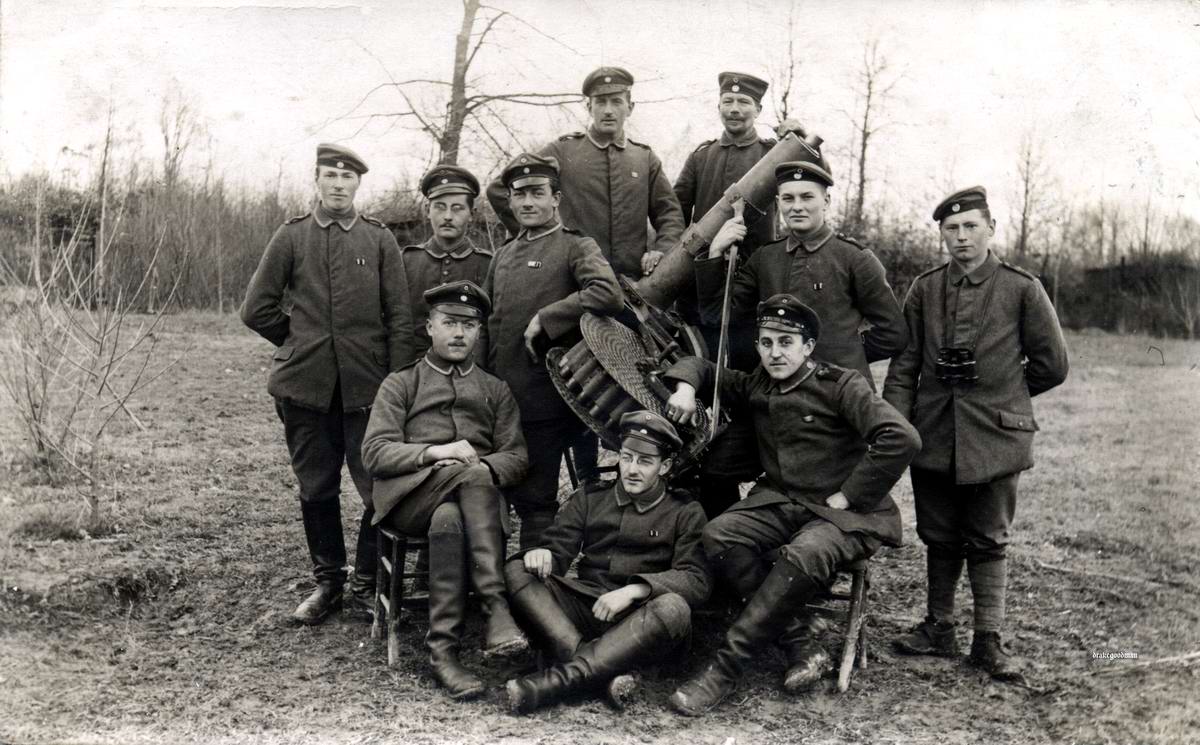

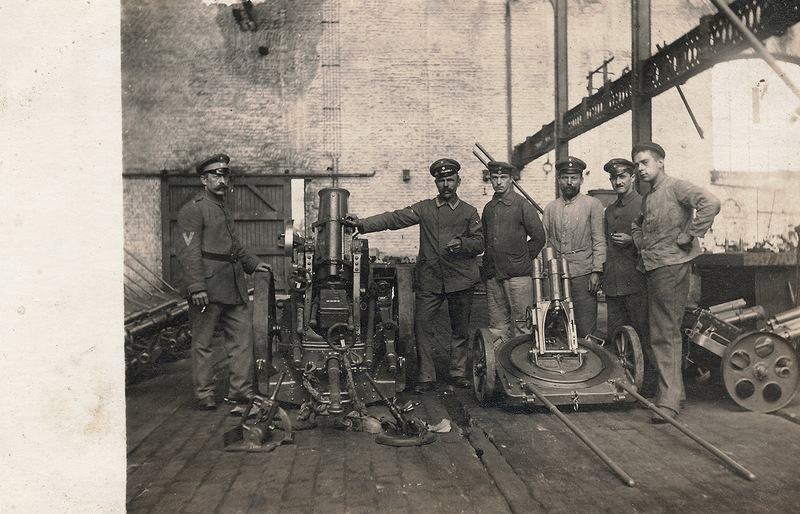

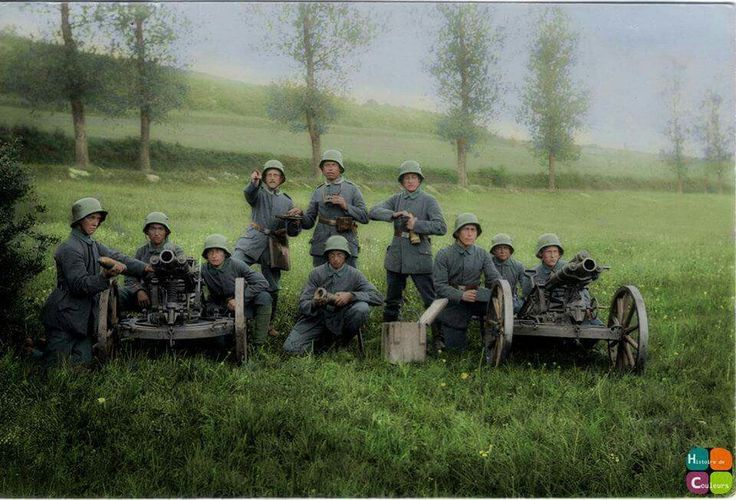

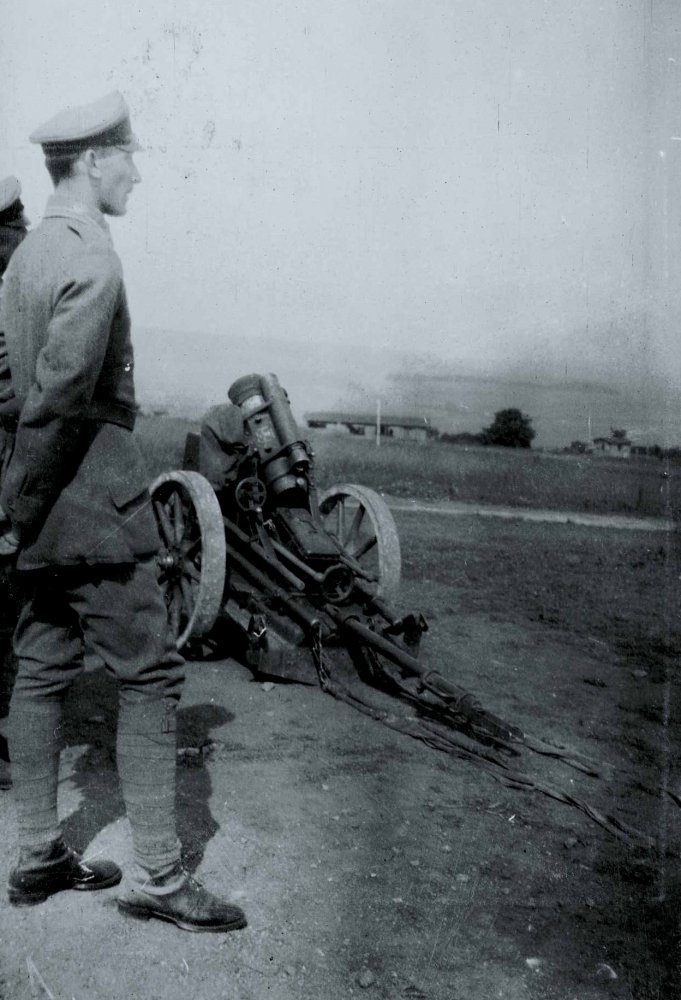

76-мм миномет Leichte Minenwefer

Миномет создавался как средство для уничтожения пехоты и легких укреплений полевого типа. Будучи ранним представителем этого вида оружия, миномет сохранил некоторые черты артиллерийского орудия – противооткатные приспособления, нарезной ствол. Стрельба, однако, велась с неподвижной платформы, а не с лафета, отдача частично поглощалась противооткатными приспособлениями, частично передавалась на грунт через плиту, на которой и был собран миномет. Плита служила основанием при стрельбе и миномет мог вращаться на ней на 360 градусов, чем достигалась высокая маневренность огня. На ближние расстояния миномет мог перемещаться расчетом, на дальние перевозился на специальной двухколесной повозке, с которой, в случае необходимости, мог вести огонь.

Миномет конструктивно состоял из плиты, верхнего станка, ствола с противооткатными приспособлениями, механизма вертикальной наводки, стреляющего механизма и прицела.

Ствол миномета, как указывалось выше, нарезной. В нем сделано шесть широких нарезов. Снаряд заряжался с дульной части, нарезы входили в имеющиеся на снарядном пояске готовые выступы. Снаряд имел несколько большую длину, чем короткий ствол, поэтому заряженный в миномет он выступал над дульным срезом.
Для стрельбы из миномета применялись 76 мм снаряды, получаемые из бракованных 77 мм снарядов для полевой пушки. Это позволяло, во-первых, рационально использовать неизбежный в массовом производстве брак, во-вторых, заметно упрощало и удешевляло производство и снабжение боеприпасами. Снаряды получали новый поясок, переделывалась их донная часть. Основной конструктивной особенностью снарядов для миномета было то, что метательный заряд располагался в дне снаряда, в центр донца ввинчивалась капсюльная втулка, по окружности размещались газопропускные отверстия. Взрыватель мало отличался от применяемого для снаряжения пушечных снарядов. Заряд ВВ весил около 1 кг.

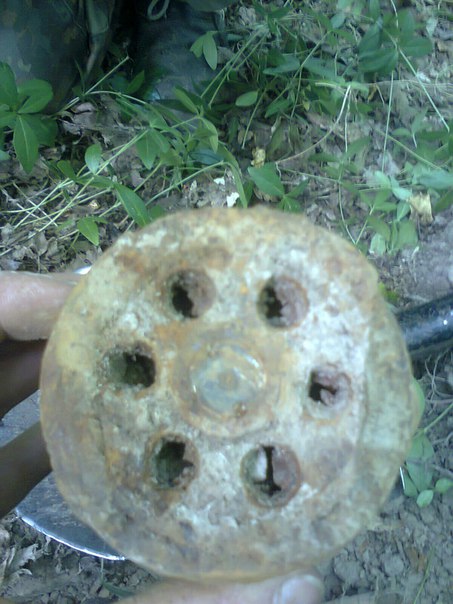

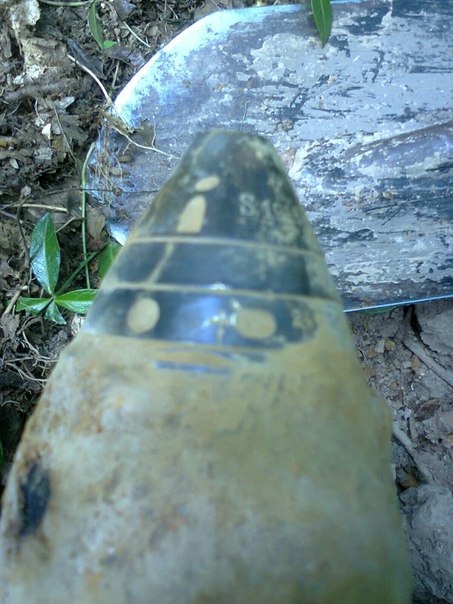

P.S. І знайдений снаряд з нього, правда без ободка

Существовали также шрапнельные, дымовые снаряды специальные снаряды, предназначенные для передачи донесений – в разъемный корпус вкладывалось послание, в нужном направлении производился выстрел, на месте падения снаряда образовывалось дымное облако, позволявшее точно определить это место и найти контейнер с донесением. Необходимость в столь экзотическом боеприпасе возникала тогда, когда в результате неожиданной атаки опорный пункт оказывался временно окруженным и не мог иначе сообщаться с внешним миром. Полезен был такой снаряд и в случае возникновения необходимости срочно передать важное послание. Недостатки такого способа связи очевидны, поэтому дальнейшего развития идея не получила.

Дальность стрельбы варьировалась между 325 (минимальная) и 1425 метрами

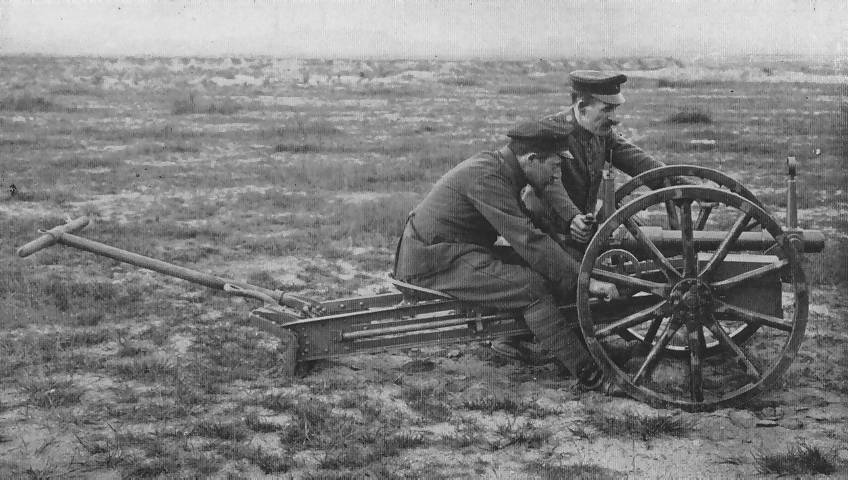

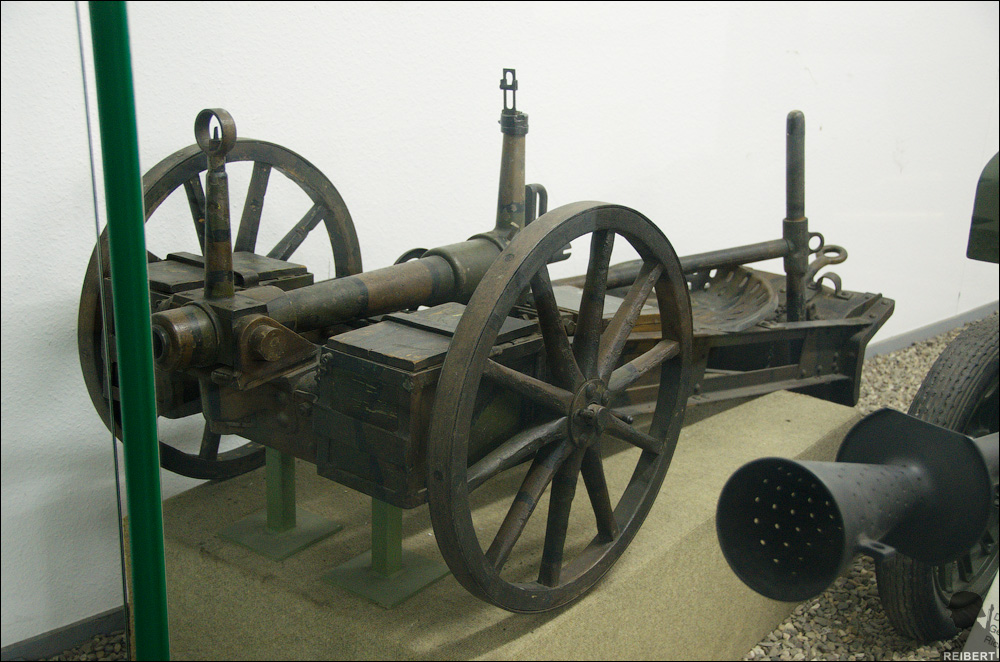

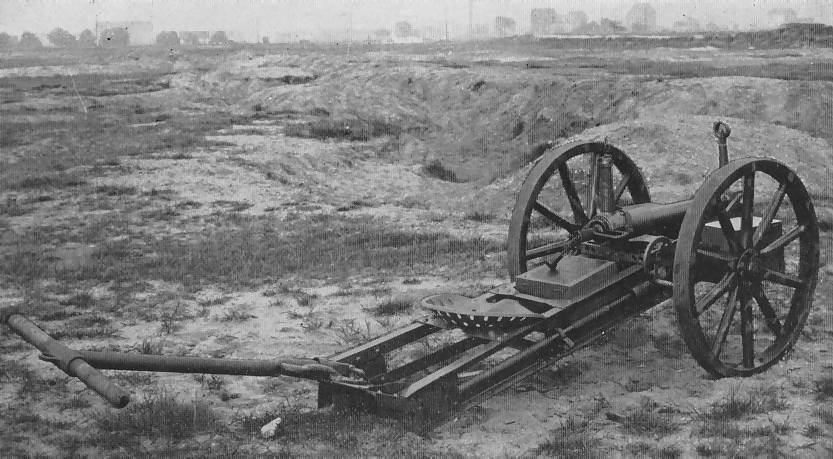

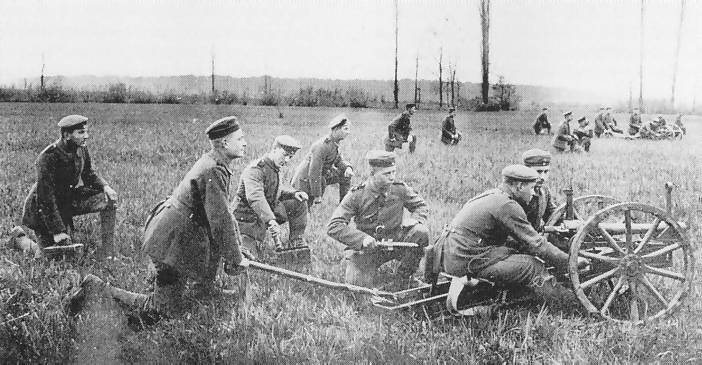

3.7cm TAK Rheinmetall
После появления танков возникла необходимость противотанковой артиллерии. Танки были тихоходными, и обладали низкой манёвренностью. Вначале их обстреливали из обычных орудий. Снаряды разрывали гусеницы, пробивали броню, вызывали взрыв паров бензина. Но потребовались специальные орудия - лёгкие, манёвренные (чтобы была возможность оперативно перебросить орудия на направление танковой атаки) и скорострельные.
В отличие от полевых орудий, противотанковым необходим значительный угол горизонтального обстрела. Стрельба ведётся с небольших расстояний по двигающимся горизонтально целям.
Германское командование поручила компаниям Круппа (Krupp) и Рейнметалл (Rheinmetall) разработать противотанковые орудия.
Рейнметалл разработала 37 мм. орудие без какой либо противооткатной системы. Бронебойные снаряды пробивали 15 мм. броню с расстояния 500 м. Лёгкое орудие перевозилось одной лошадью. Во время боя орудие перемещали 4 человека.
Простая конструкция позволяла организовать дешевое массовое производство. Начальный заказ составлял 300 экземпляров. Всего было произведено 1020 шт. К концу войны в армии Германии оставалось около 600 шт.
Масса: 175 кг. Дальность стрельбы: 2600 м.
Угол вертикального наклона ствола: -6 +9 градусов Начальная скорость снаряда: 506 м/с
Угол горизонтальной наводки: 21 градусов Скорострельность: 10 выстрелов в минуту.
Вес снаряда: 0,46 кг.

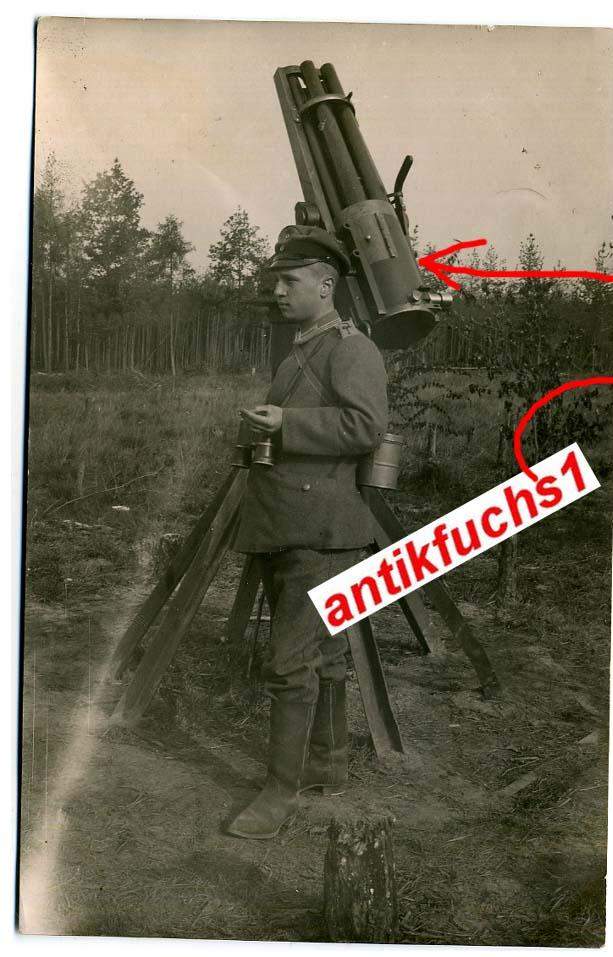

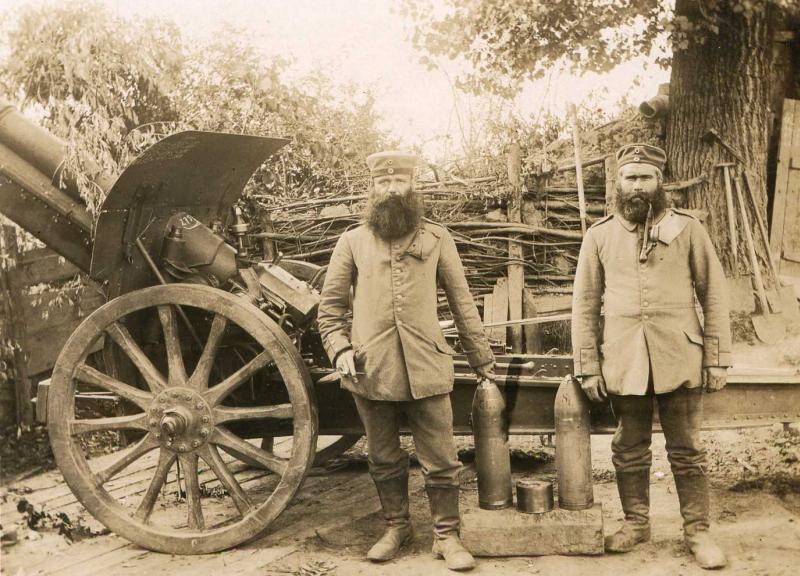

Название орудий не знаю. Может кто знает - пишите.

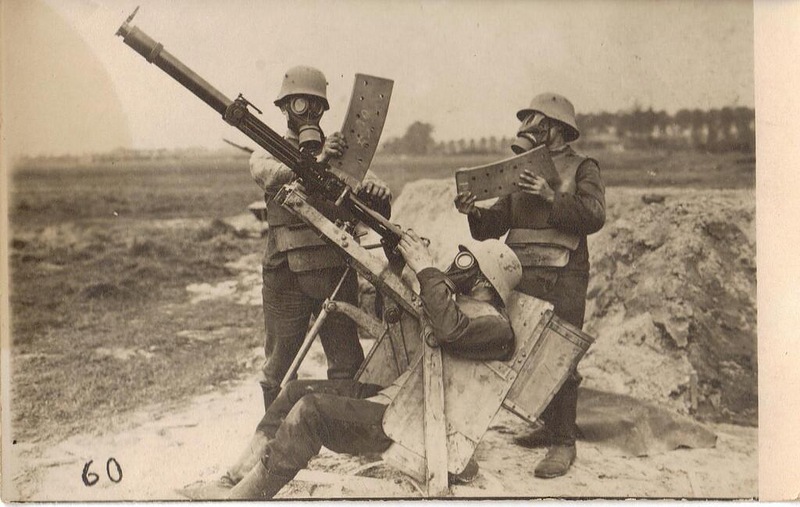

The 37 mm MaximPomPom



Непонятно зачем им "омары"?



...

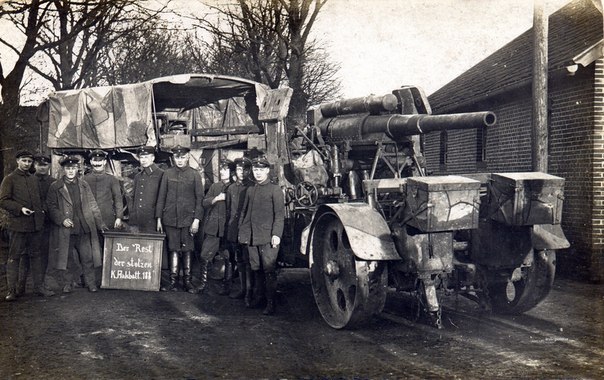

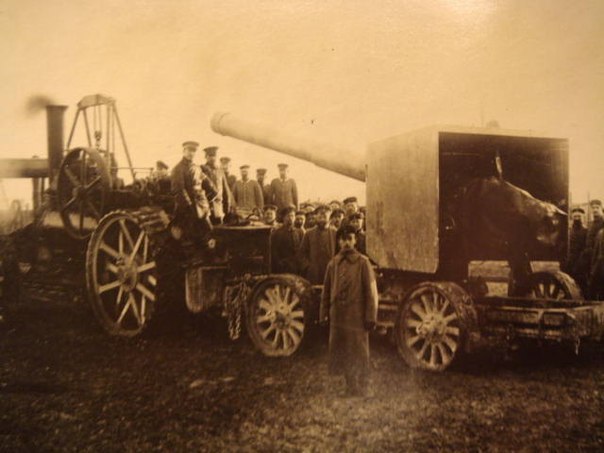

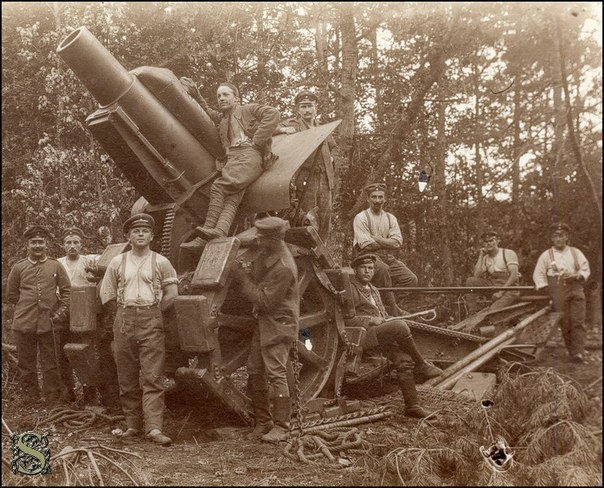

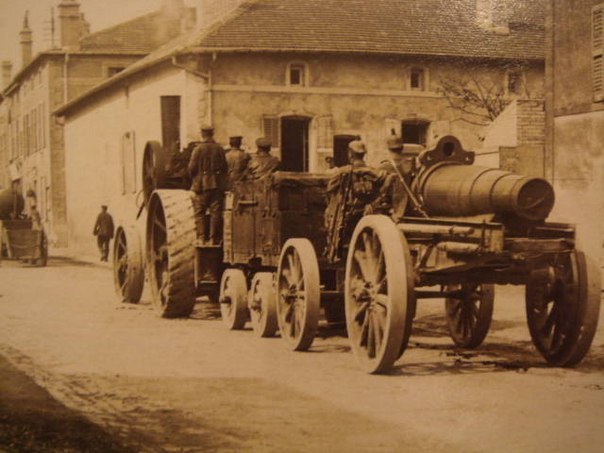

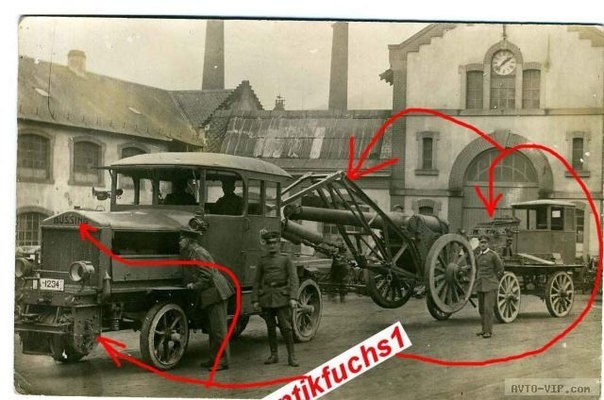

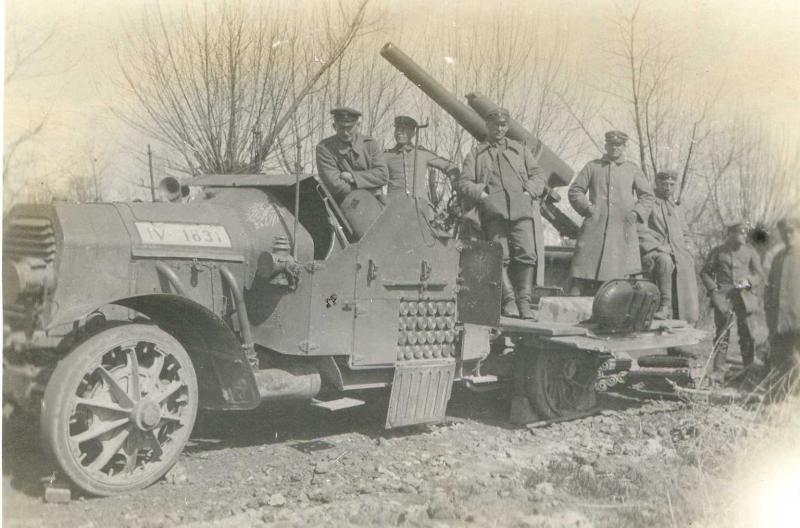

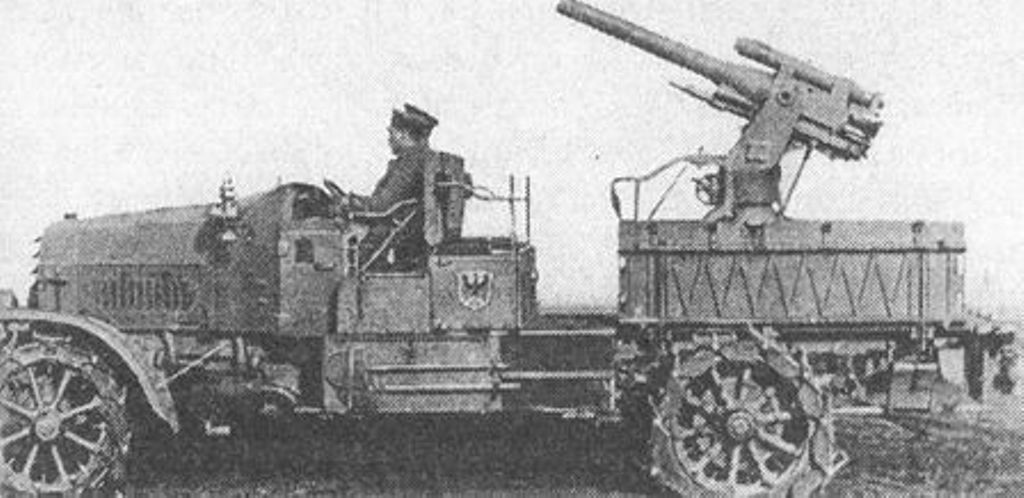

Арта, позиции и арттягачи.

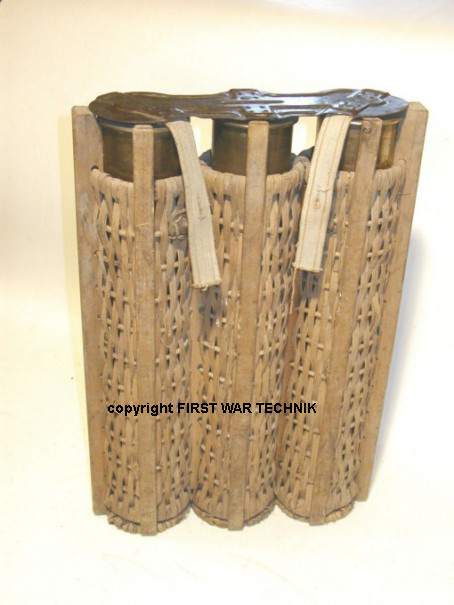

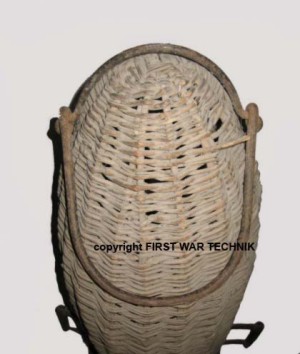

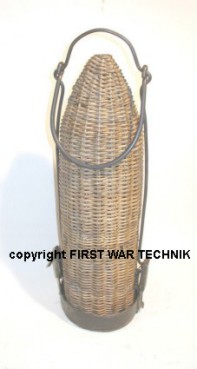

Укупорки к 77мм, 100мм, 150мм и 170мм орудиям.

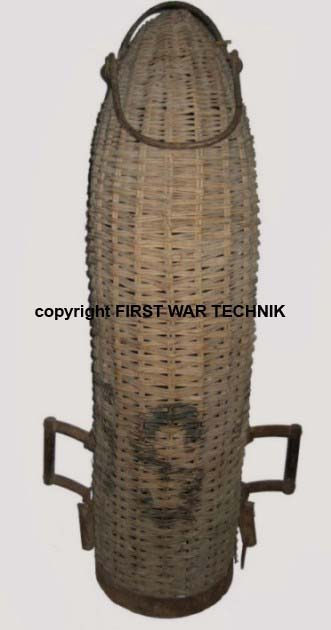

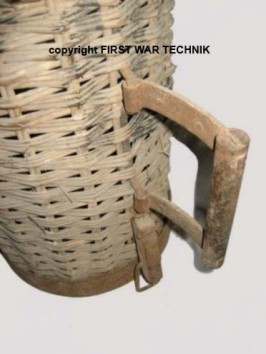

И к 250мм орудию..



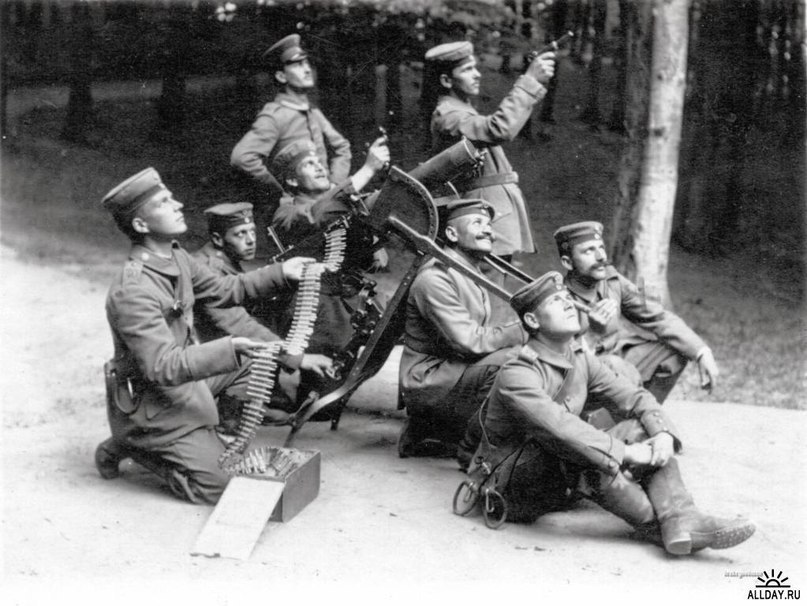

Блин, пулеметчиков не туда закинул

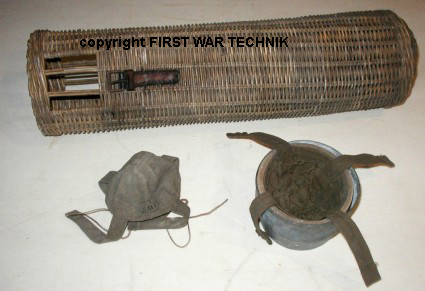

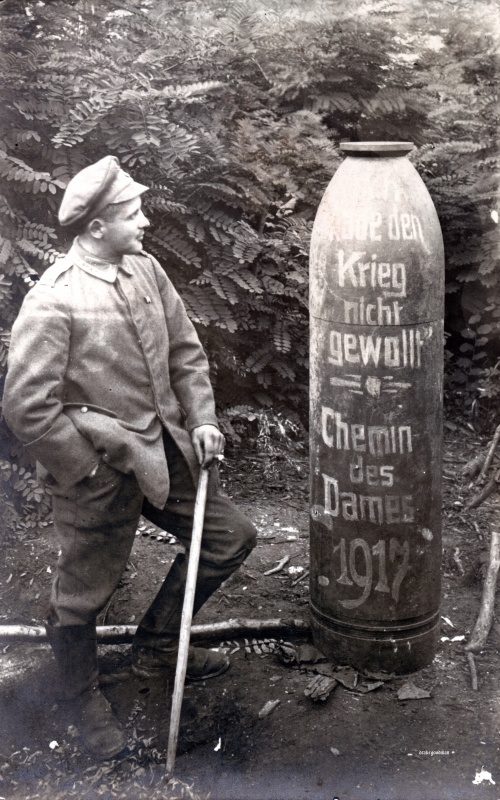

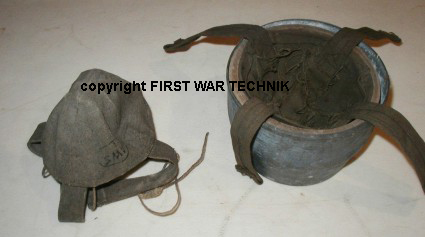

Мелочи, при таком количестве информации можно и напутать. Укупорка от 150мм снаряда.



з лози не було різниці ПСВ - ДСВ???



...



...



По калибру многие орудия в качестве устаревших отпали. Ну в принципе мало чем отличались.
