26 мм сигнальные и прочие патроны

А что проще .. открутить.. вставить патрон..закрутить... взвести... установить...
Или ... снял крышку.. взял на заводе подготовленный заряд,вставил... крышкой закрыл... прицепил...

И что проще изготовить.. то что на вашем фото или методом литья или штамповки ( тут я не знаю как ) корпуса сигнальных...
При условии что их требуется не 5 штук а несколько десятков тысячь....



Для массового производства легко можно модернизировать и предложенную мною конструкцию, применив ту же штамповку или 3d печать, сделав ее максимально технологичной.

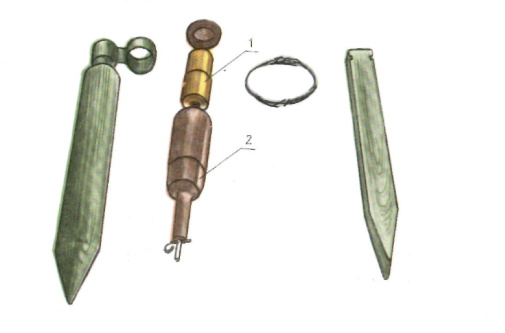

Мой вопрос в другом. Какое назначение имеет корпус мины (дет. #2 на схеме)?

Или там просто колышек, как в этом комплекте?



Вы так плавно перешли от сигнальных мин к сигнальным патронам, являющимися составной частью мин, что я подумал, что это продолжение дискуса!



Ймовірно просто поляки вирішили, що так простіше...

З повагою, Саша.

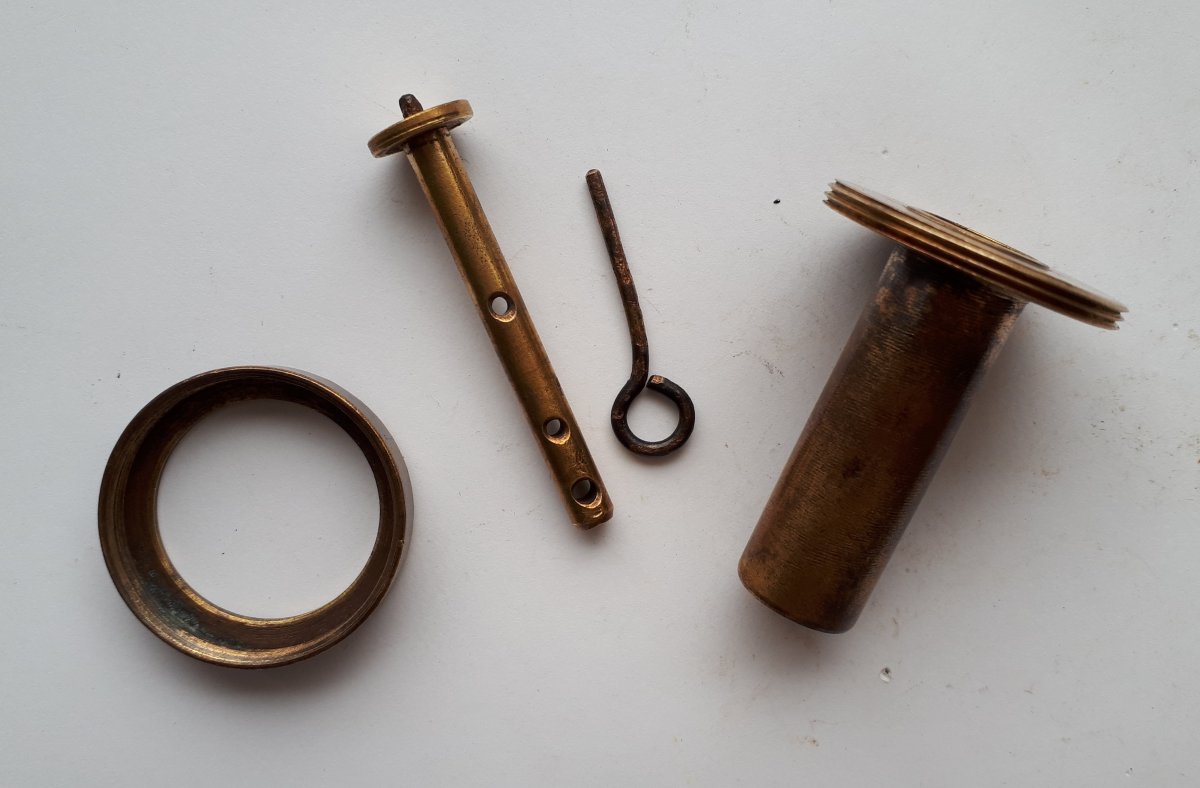

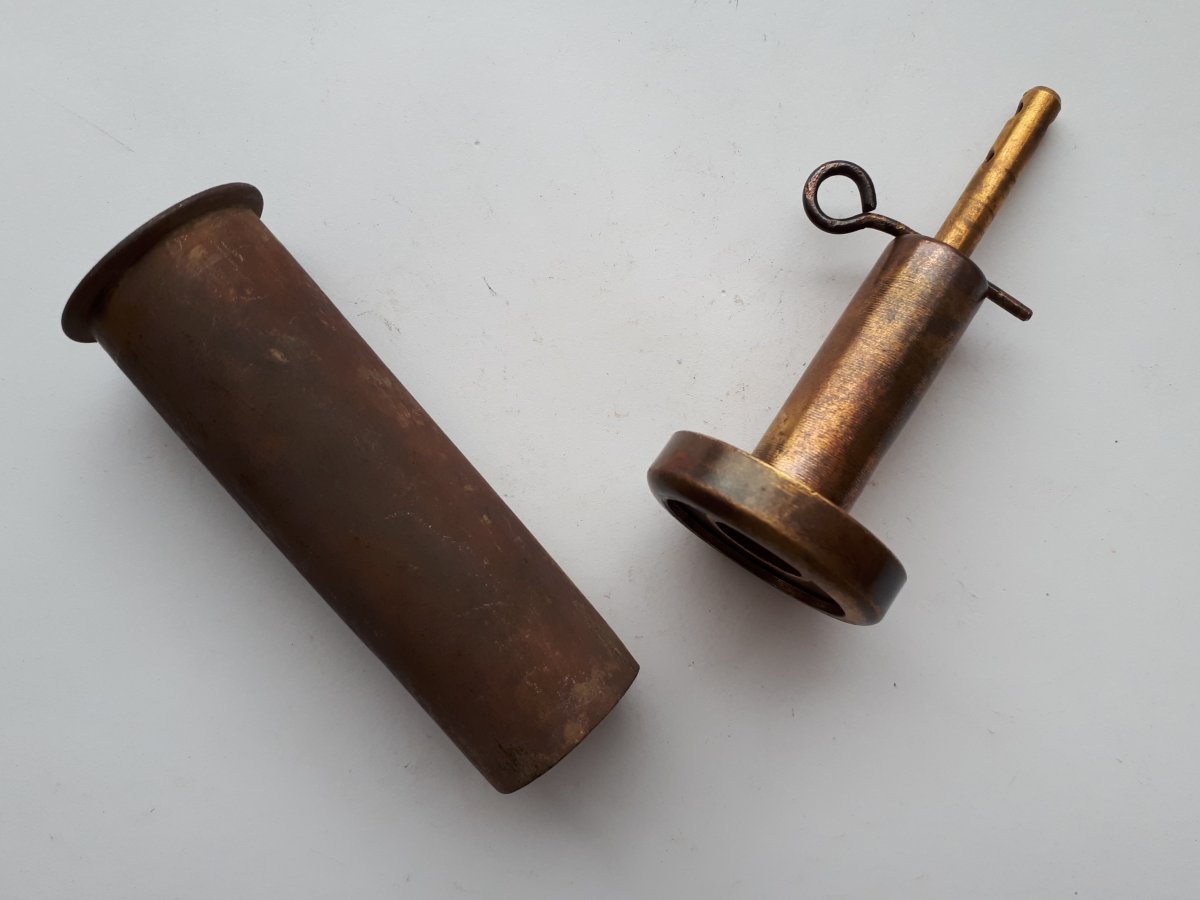

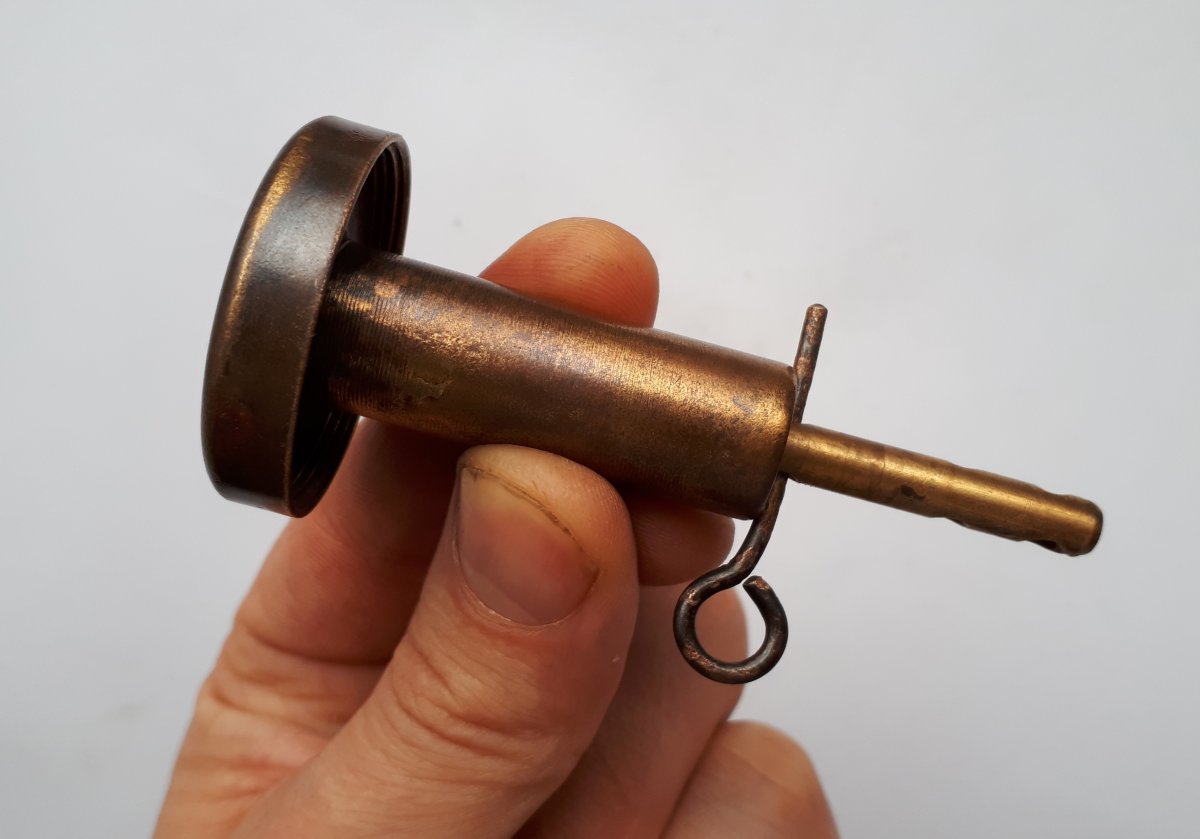

Додам ще А-У конструкцію по ПСВ. Девайс можна ставити і на "обрив" за рахунок натягу і закріплення дроту в самом верхньому отворі.

З повагою, Саша.

P.S. фото мої.

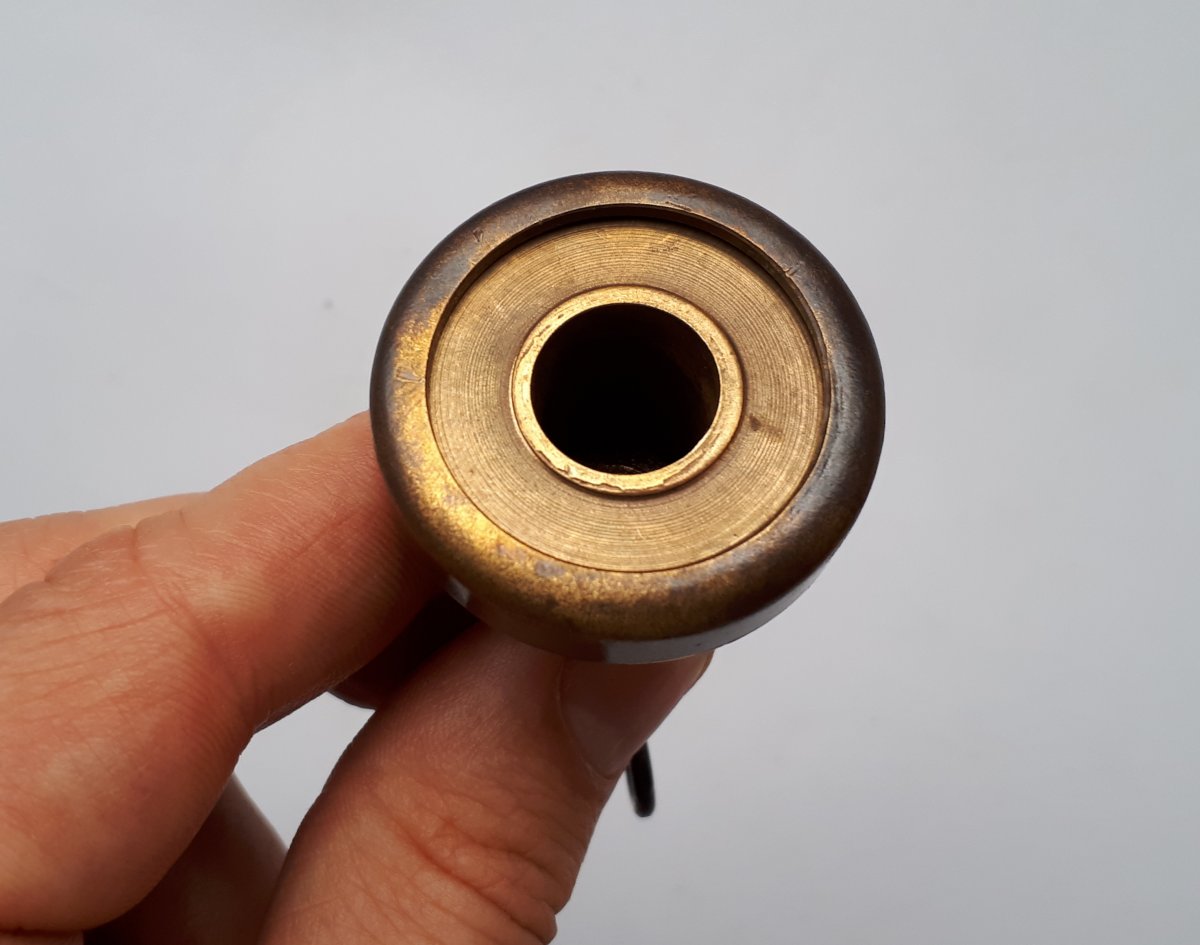

Яким чином в ньому фіксувалася гільза?

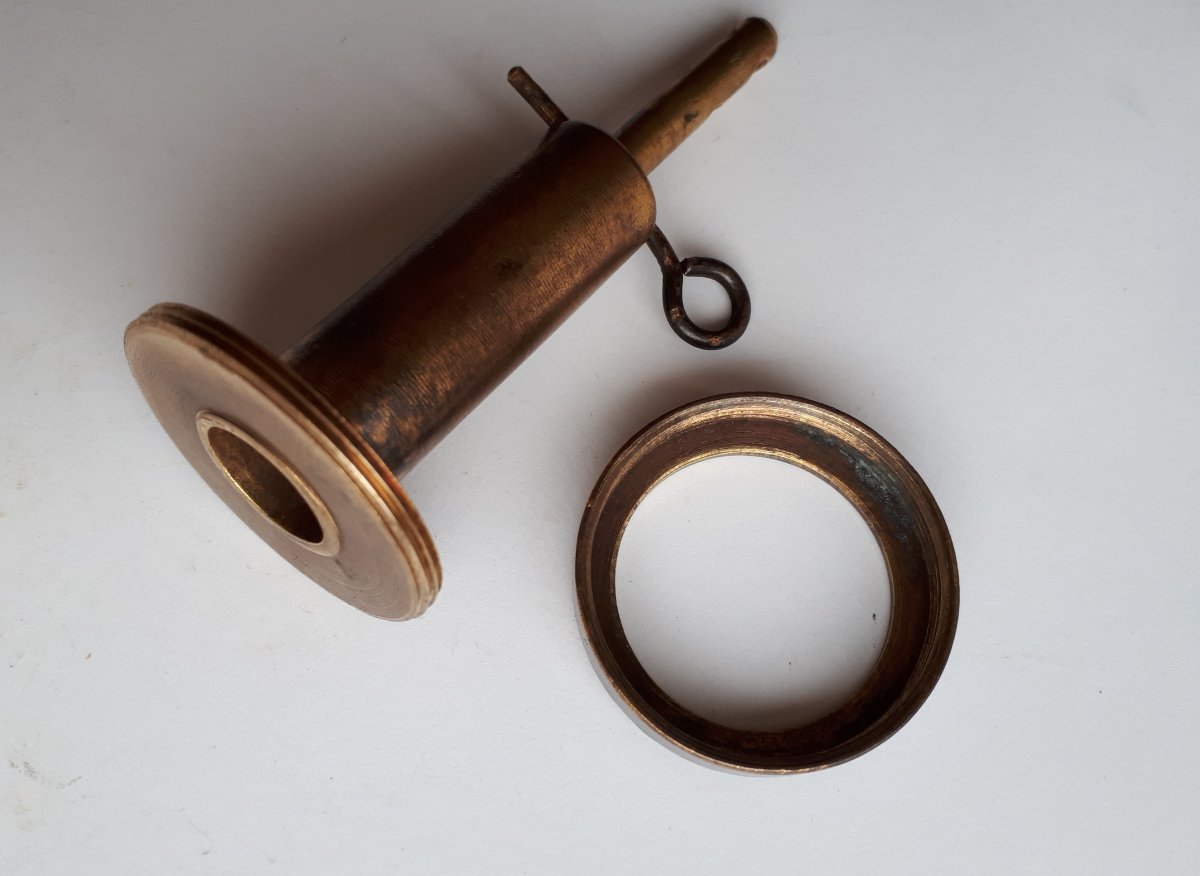

Упс, сорі, придивився, різьбове з'єднання!



А вот упаковка патронов для сигнальных мин:



Так там есть цитата со ссылкой! К ней и была картинка. Про комплекты сигнальные.
А про мины и патроны к ним вроде уже все разобрали.

Можно добавить только, что польская мина "Płomień-60" (обр. 1960 г.) принята на вооружение в 1962 г.
Других более новых средств у польской армии нет. Крайний заказ на 25.000 мин будет исполнен в 2019-2021 г.



Ну, вот, что-то я темой сигнальных мин увлекся чересчур! Тормознул...



Иллюстрация эволюции капсюльного узла немецких 26мм сигнальных патронов в период между Первой и Второй мировыми войнами.



На фото слева донце алюминиевой гильзы 2МВ, справа - латунной гильзы 1МВ.
В латунной гильзе использовали капсюли типа центробоя. В капсюльном гнезде отчетливо видно т.н. наковальню и два затравочных отверстия. Капсюльный узел алюминиевой гильзы намного проще. Он представляет собой простое сквозное отверстие. Сам же капсюль этой гильзы имеет более сложную конструкцию, в сравнении с центробоем. Его устройство видно на фото. Он находится на донце гильзы сверху. Капсюль имеет ту же наковальню и два затравочных отверстия. Очевидно, такое решение позволило упростить технологию производства гильз сигнальных патронов в 3-м Рейхе.
Любопытно, что капсюльные гнезда обеих типов гильз имеют одинаковые диаметры посадочных отверстий для капсюлей диаметром 6,5мм.



А вот диаметры ранта у них отличаются на 0,5мм. Алюминиевая гильза имеет рант диаметром 30,5мм, а латунная - 31мм. Поэтому, последняя может не входить в патронники пистолетов более поздних годов выпуска, таких, как LP-34, 42, расчитанных на гильзы с рантом диаметром 30,5мм.

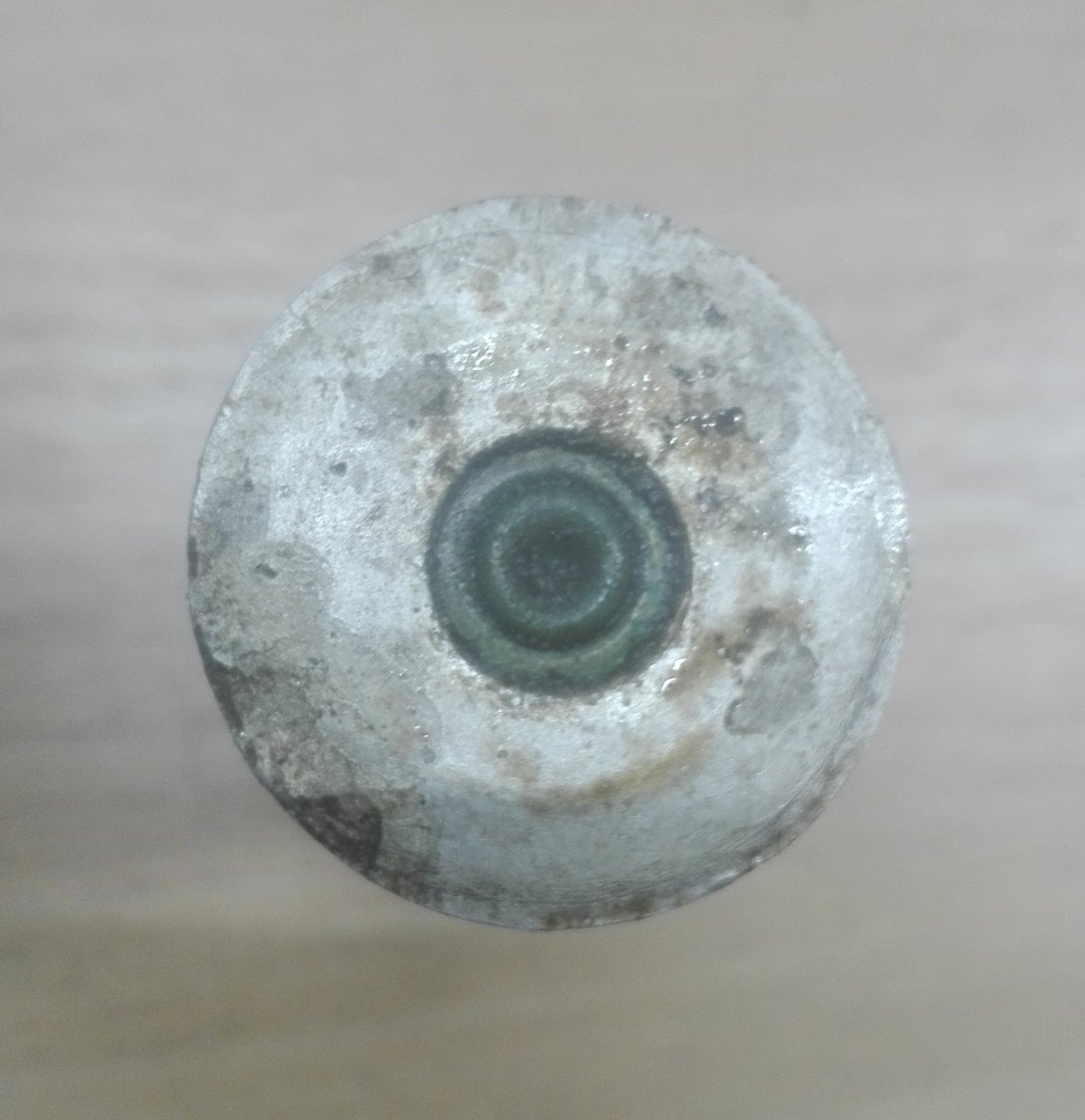

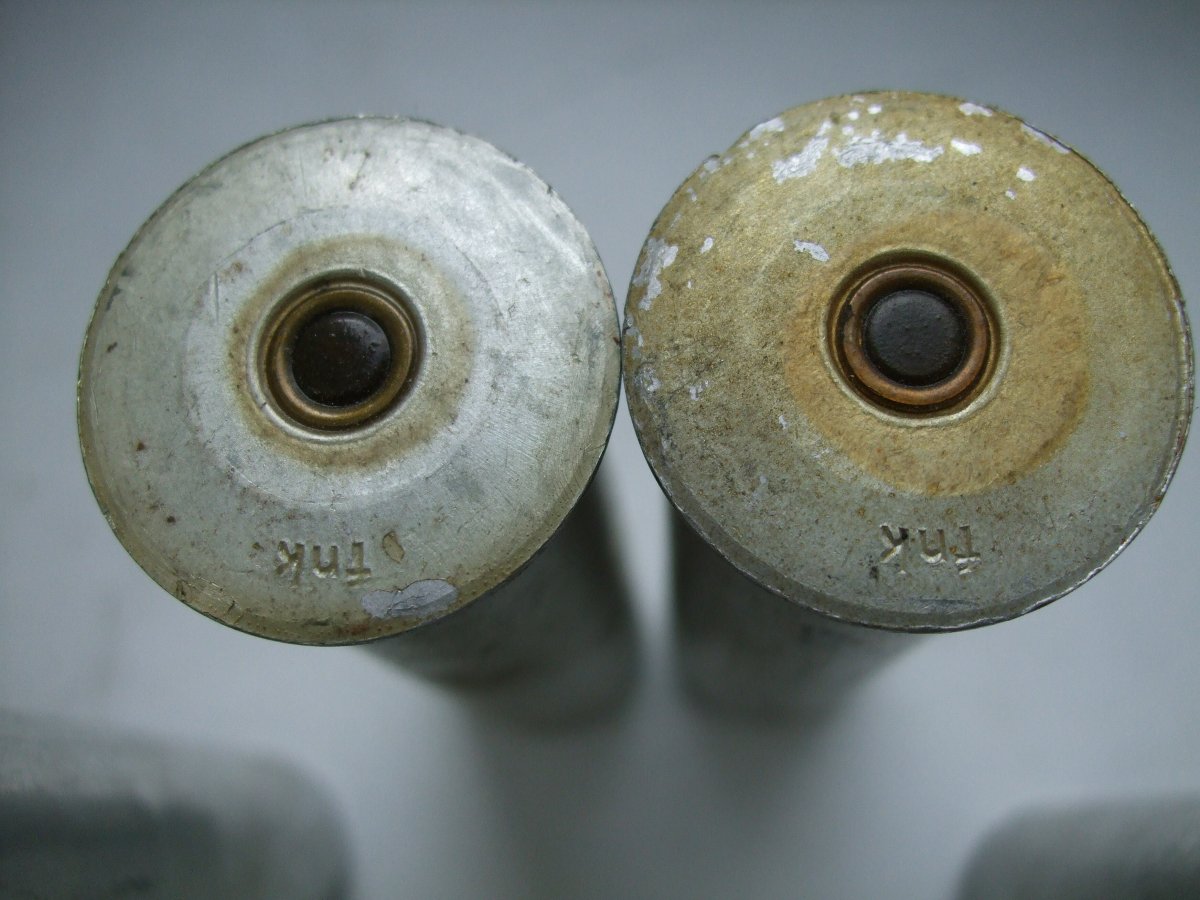

ГДР для Польской армии. К сожелению только гильза

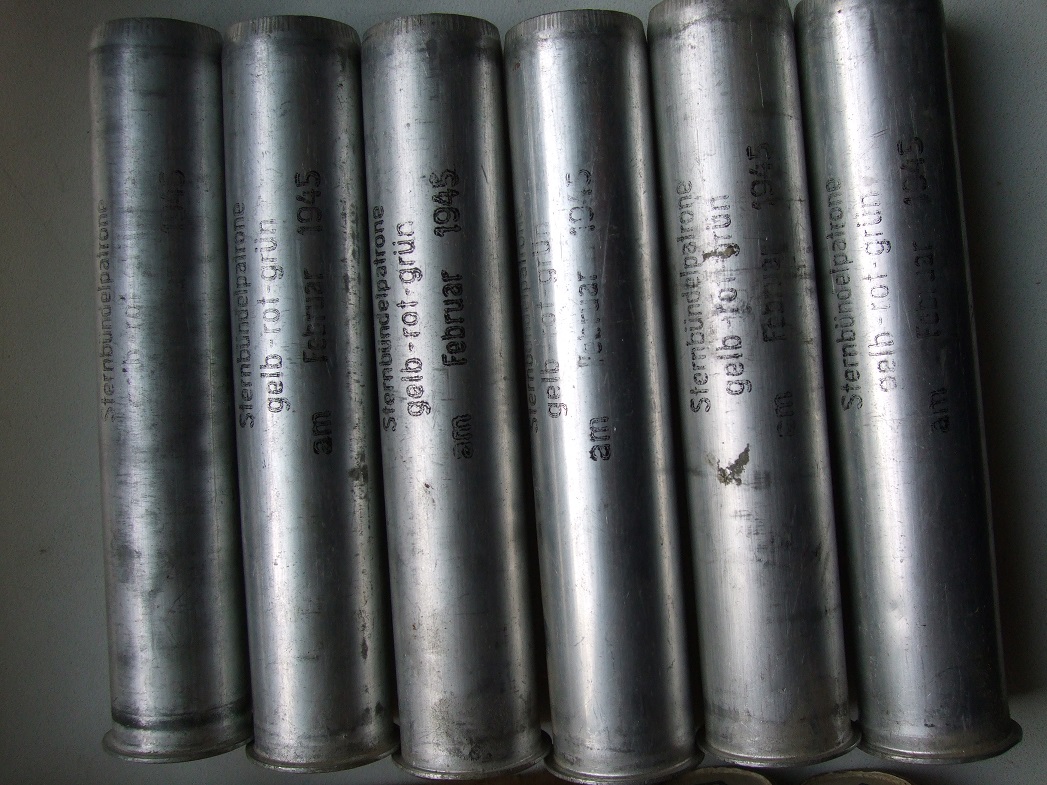

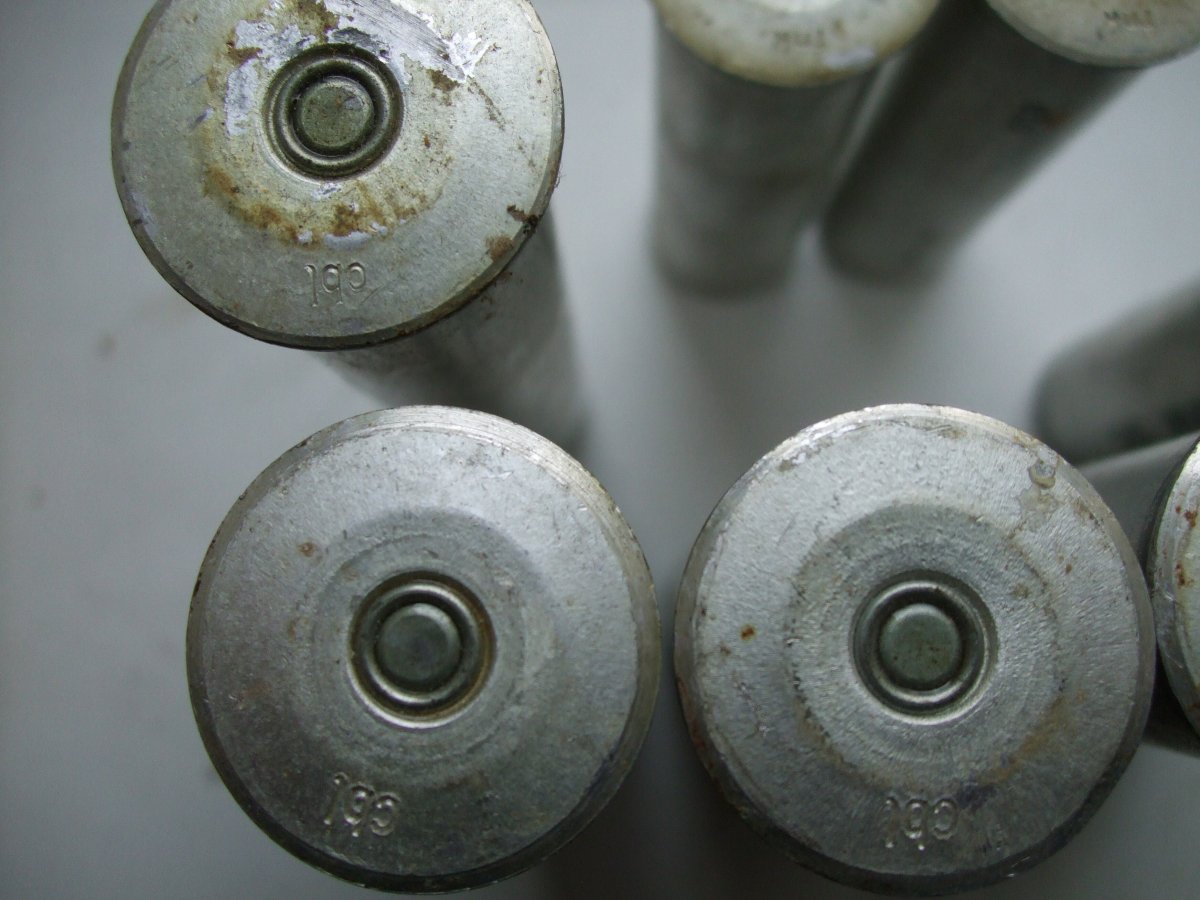

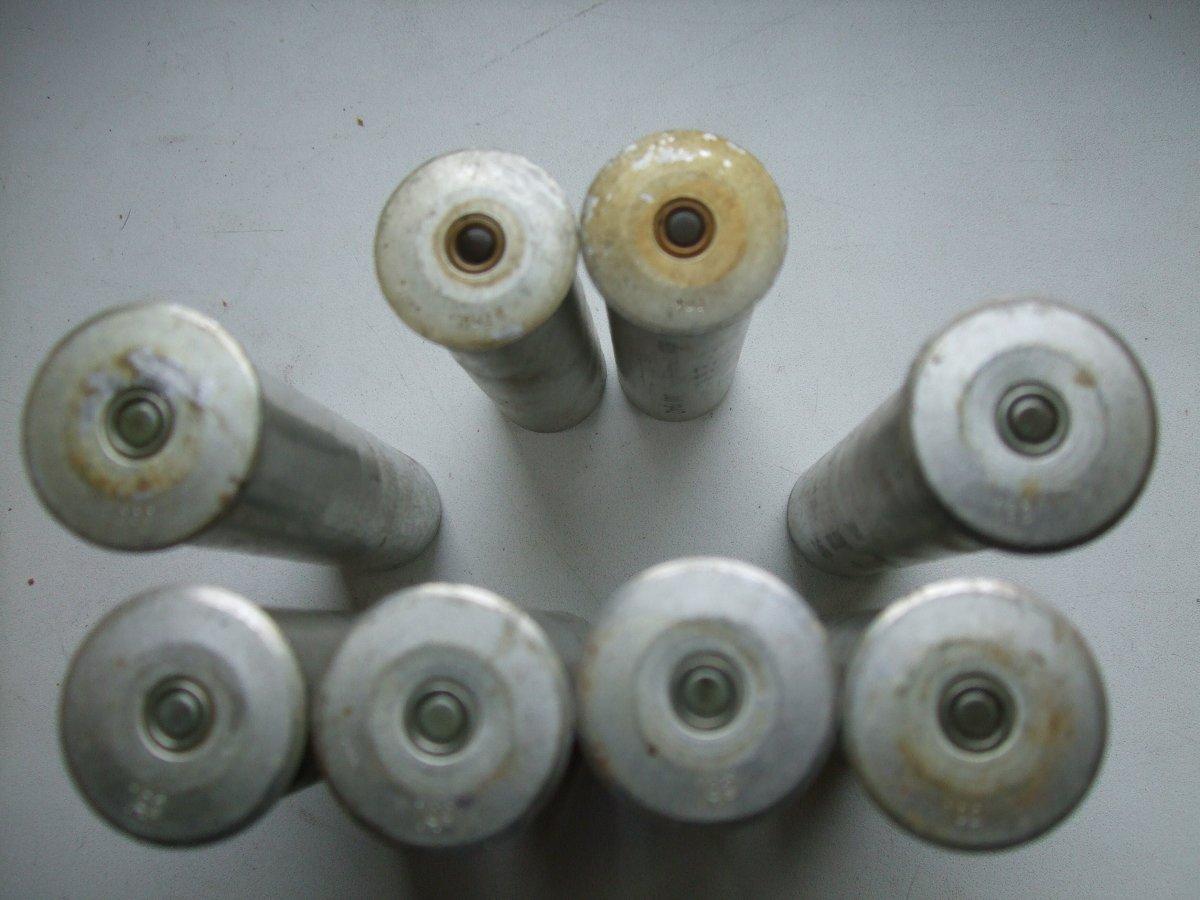

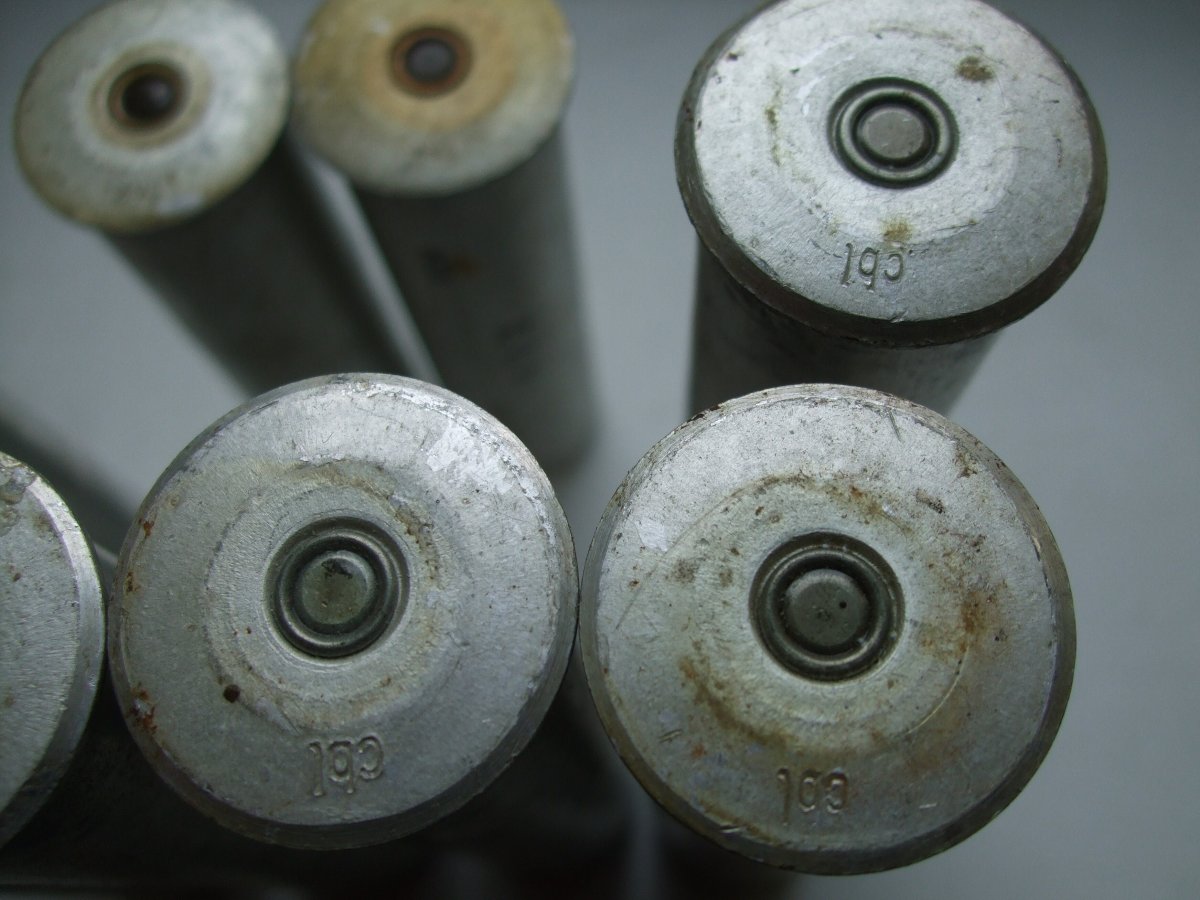

Немцы. Тоже только гильзы .

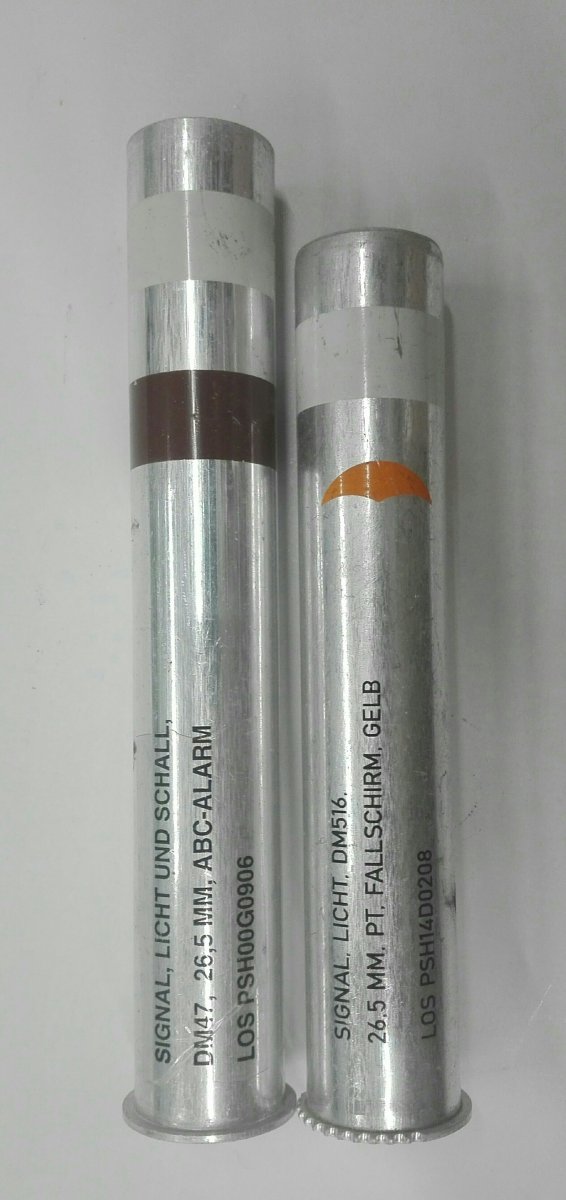

ABC - Alarm - Аналог советского СХТ40 - Химическая,Биологическая,и прочая зараза..
Парашутный



Залишу це тут...
https://ar.culture.ru/ru/subject/testovyy-2

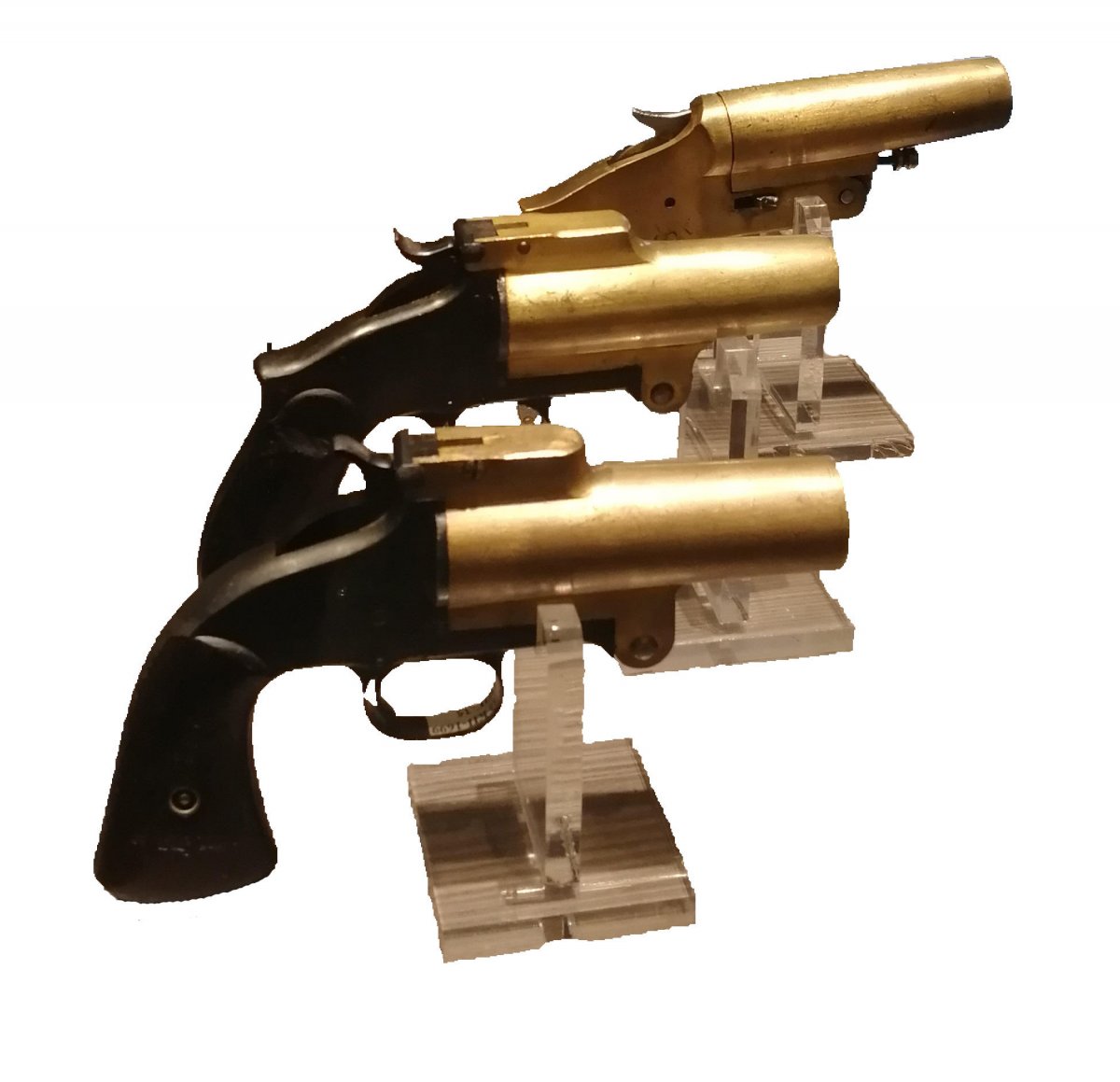

В годы первой мировой войны и в послевоенный период основным разработчиком сигнальных пистолетов были государственные оружейные заводы в Туле и Ижевске. Создавались как оригинальные модели, так и образцы, в которых применялись конструктивные решения ранее разработанных отечественных и зарубежных устройств. Например, было налажено производство сигнальных пистолетов, конструкция и принцип действия которых были заимствованы у револьвера системы «Смита-Вессона». Так появился одноствольный сигнальный пистолет, изготовленный на фабрике огнестрельного и холодного оружия А. И. Кузнецова в Туле. Всего за 1916 год на фабрике Кузнецова было изготовлено 108 сигнальных пистолетов. При изготовлении сигнального пистолета за основу были взяты рамка револьвера «Смита-Вессона» образца 1874 г. или ударно-спусковой механизм образца 1880 г. с ударно-спусковым механизмом. Похожая модель сигнального пистолета изготавливалась на Ижевском оружейном заводе и на фабрике корабельных фонарей в Таллинне.



А почему не в теме про ракетницы?
https://reibert.info/threads/raketnica-pljusy-nedostatki-predpochtenija.353540/



не знав про існування цієї теми...



Проходили пару месяцев назад на фиолетовом



Вау! Вот єто сохран!

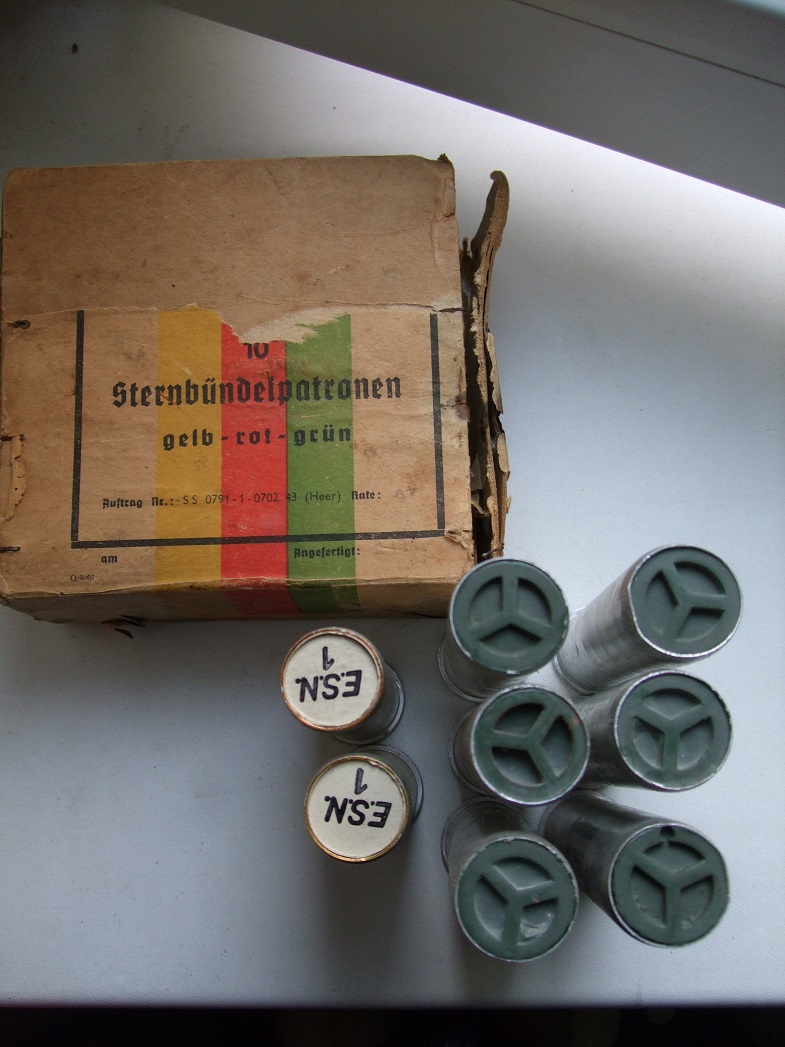

Пластиковьіе заглушки??? Не приходилось на гансах встречать такие!

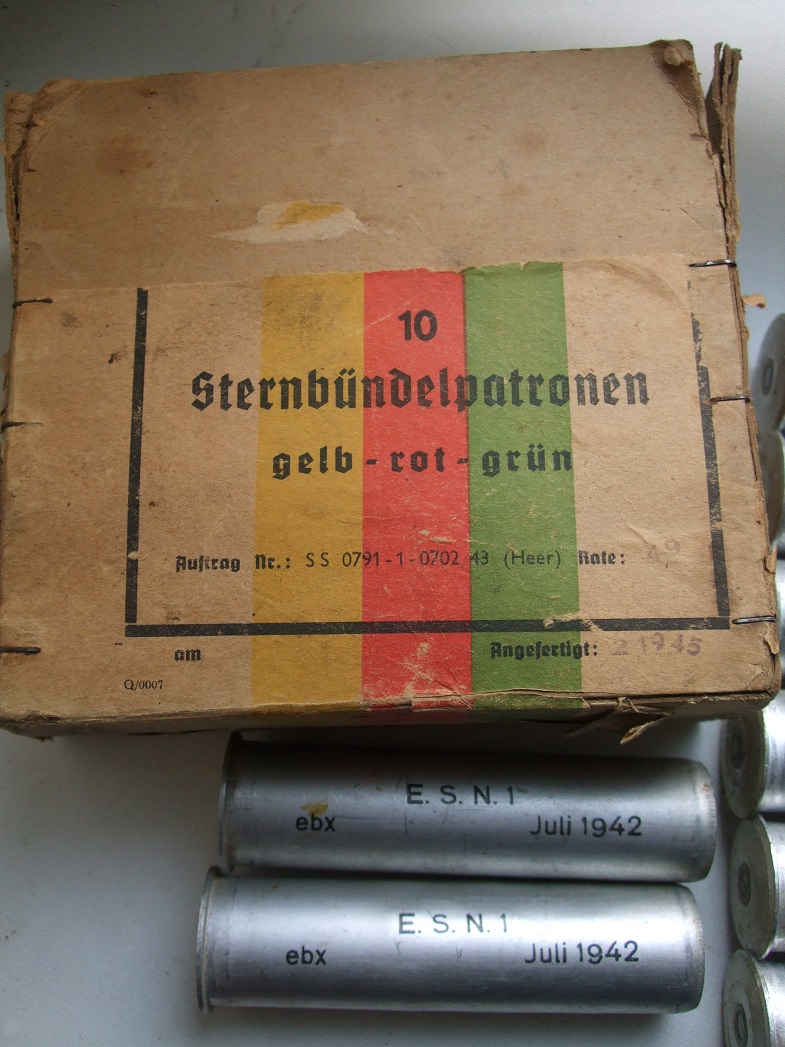

А что за 2 патрона меньшего диаметра? Какой калибр?



Тоже 26,5, Erkennungs Signal Nr-1:

Спойлер

Recognition Signal Cartridge, White Trace with Three Red Stars
1. German designation: "ESN-1 (Erkennungs Signal Nr-1)
2. Description: This is an aluminum cartridge fitting into the standard 26,5 mm flare pistol. When fired, an inner cartridge with a white tracer burns for approximately two seconds and is projected a distance of about sixty yards. At the end of that time, three red stars are ejected.
3. Compositions:
White tracer:
a. igniter:
Potassium nitrate 48%
Zirconium 52%
b. intermediate:
Barium peroxide 80%
Aluminum (flake) 20%
c. illuminant:
Barium nitrate 74%
Aluminum (flake) 26%
d. flash relay:
Potasium nitrate 35%
Aluminum (flake) 3%
Sulphur 12%
Blackpowder (meal) 50%
Red Star:
a. igniter:
Blackpowder
b. intermediate:
Barium nitrate 22%
Potassium nitrate 17%
Sulphur 8%
Aluminum 18%
Blackpowder (meal) 35%
c. illuminant
Strontium nitrate 55%
Polyvinyl chloride 17%
Magnesium 28%
4. Loading pressure: 24,000 pounds per square inch
5. Functioning characteristics: Height of projection: 60 meters
Burning time of tracer: 2 - 3 seconds
Burning time of star: 4 - 6 seconds

Примерный перевод:
Опознавательный сигнальный патрон с белым следом и тремя красными ракетами
1. Немецкое обозначение: "ESN-1 (Erkennungs Signal Nr-1)
2. Описание: Это заключенный в алюминиевую гильзу сигнал, который запускается
из стандартного немецкого пистолета-ракетницы 26,5 мм. При выстреле внутренний
патрон с белым трассирующим снарядом в полете горит в течение приблизительно
двух секунд и пролетев расстояние около шестидесяти ярдов выстреливает три
красных ракеты.
3. Составы:
Белый трассирующий снаряд:
a. воспламенитель:
Нитрат калия 48 %
Цирконий 52 %
b. промежуточное звено:
Пероксид бария 80 %
Алюминий (flake) 20 %
c. источник света:
Нитрат бария 74 %
Алюминий (flake) 26 %
d. реле вспышки:
Нитрат Potasium 35 %
Алюминий (flake) 3 %
Сера 12 %
Черный порох (meal) 50 %
Красная ракета:
a. воспламенитель:
Черный порох
b. промежуточное звено:
Нитрат бария 22 %
Нитрат калия 17 %
Сера 8 %
Алюминий 18 %
Черный порох (meal) 35 %
c. источник света
Нитрат стронция 55 %
Многовиниловый хлорид 17 %
Магний 28 %
4. Погрузка давления: 24 000 фунтов в квадратный дюйм
5. Функционирующие особенности:
Высота полета: 60 метров
Горящее время трассирующего снаряда: 2 - 3 секунды
Горящее время ракеты: 4 - 6 секунд



Ух, тьі ж! Немцьі в 40-х годах могли получать металлический цирконий в промьішленньіх масштабах??? Невероятно!!! Общеизвестно, что промьішленьій способ получения циркония бьіл разработан только в 1946г в США в рамках атомной программьі. До єтого, с 1925г, чистьій металлический цирконий получали дорогим и малопроизводительньім йодидньім способом.
Да и зачем немцам могло понадобиться использовать столь дорогой металл, если бьіла известна куча более дешевьіх аналогов, таких, как, алюминий, магний, титан?
Я понимаю, что свечение циркония имеет более бельій спектр, но так ли єто уж важно? Ведь перечисленньіе металльі, в то время, широко и успешно применялись в производстве сигнальньіх патронов, в т.ч. белого огня!



На фото они почему-то вьіглядят существенно меньшими!



Доброго всем.
Габариты патронов -это игра света на фото.
Первое фото видно что короче и в неосвещенной зоне -визуально тоньше, последующие вертикально -находятся вне фокуса камеры и опять игра перспективы..
Это мой алтын.
Очень достойный экземпляр.



Підтримаю, так і є...
