24cm K-3

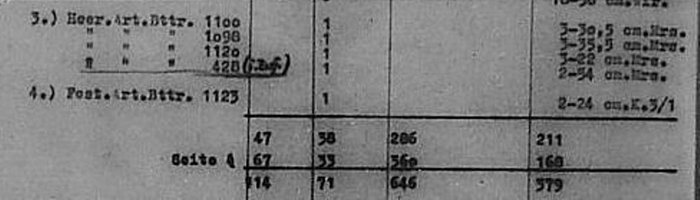

Вот документ датированный концом 1944 года,и в нем действительно говорится о двух орудиях К-3 в составе 1123 батареи.



Из личного состава 602 резервного полка после его расформирования были доукомплектованы разные части в том числе 1073 Крепостная Батарея (вооруженная тремя орудиями К-3),это произошло 23.9.44.года.

(28.2.1941-29.7.1941) Stab I u. 1.-4. Kompanie Infanterie-Regiment
602
(30.7.1941-28.2.1942) Stab I u. 1.-4. Kompanie
Infanterie-Ersatz-Regiment 602
(30.7.1941-28.2.1942) gestrichen
(1.3.1942-7.9.1942) Auffangstab Panzer-Armee-Nachschub-Führer 4
(8.9.1942-11.3.1943) Auffangstab Kommandeur d.
Panzer-Armee-Nachschub-Trupp 4
(12.3.1943-7.9.1943) gestrichen (Stalingrad)
(23.4.1944-24.11.1944) 23.9.1944 Festungs-Batterie 1073.



Если я все правильңо понял то вот место где воевали две К-3 из состава 1123 Крепостной Батареи.

https://translate.google.com.ua/translate?hl=ru&sl=en&u=http://www.festungguernsey.org.gg/gallery/Batterys/Batterie%20Strassburg/slides/IMG_1123.html&prev=search



Широкорад ,,Время больших пушек".

Но вернемся в 1942 год. Как уже говорилось, командование СОРа так и не смогло понять, кто обстреливал Севастополь. В разведсводках имелись сведения о 240-мм и 24-дюймовых (610-мм) железнодорожных установках и т. д.
https://www.e-reading.mobi/chapter...._pushek._Bitva_za_Leningrad_i_Sevastopol.html

Опять же загадка истории , на немецком форуме один из историков обмолвился о возможности участия К-3 в Осаде Севастополя .
Я же до боли в глазах засмотрел до дыр немецкую кинохронику об обстреле Севастополя , и что вы себе думаете , одно из орудий находящееся под массетью действительно очень похоже на К-3 ,да и после выстрела оно явно совершает двойной откат , утверждать что то пока рано но шанс есть.



Вот о каком орудии под Севастополем я говорю.

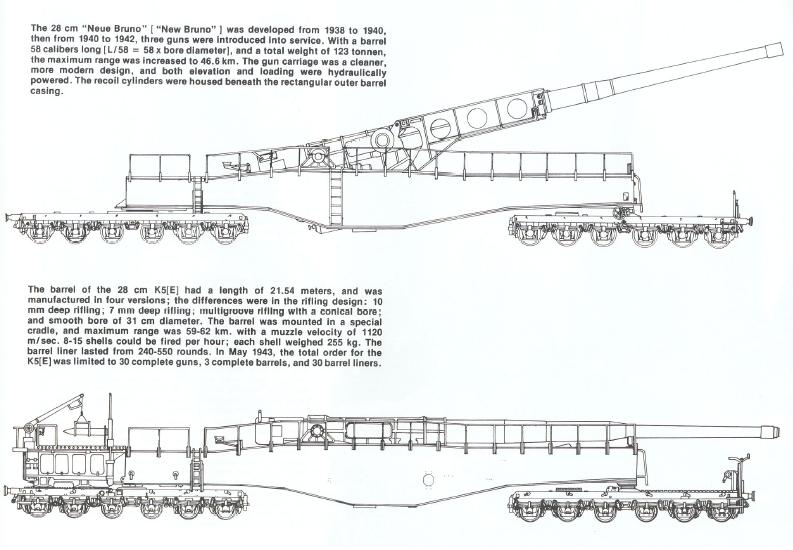

Да собственно вот он ,,Длинный Бруно" французский железңодорожный транспортер под Севастополем.



Правда калибр его не 240 мм , а 280 мм но он действительно железнодорожный.Три таких орудия обстреливали Севастополь.
Их огневые позиции находились в чистом поле.



А вот с позиции под горой стреляло вообще штучное орудие , его даже немцы в кинохронику о Доре по ошибке вставили. Не удивительно в начале войны было всего одно такое орудие , а до конца войны их построили аж 8 штук.Откат орудия был двойным как и у К-3 не удивительно что и я его под массетями принял за К-3. На самом же деле это супер гаубица М-1.
35,5 cm Haubitze M1



Организация управления артчастями РГК во время начального периода войны против СССР существенных изменений не претерпела. Новшеством стало формирование т.н. «артиллерийских полковых штабов особого назначения», предназначенных для управления разнотипными артдивизионами и отдельными батареями, приданными тем или иным общевойсковым либо танковым соединениям. Например, 23 июля 1941 г. 4-й танковой группе был передан 802-й артиллерийский полковой штаб особого назначения, в подчинении которого находилось в общей сложности четыре дивизиона: 1-й и 2-й дивизионы 84-го артполка с немецкими (К-3) и чешскими (М-16) 240-мм пушками, 768-й артдивизион с 210-мм мортирами и 680-й артдивизион с 150-мм пушками.



Об этих орудиях вообще точной инфы нет , случайно нарвался на упоминание о них под Севастьполем , о их численности , позициях , применении в других боях . Вот отрывок мемуаров немецкого артиллериста :
641-му дивизиону тяжелой артиллерии было приказано уничтожить форт «Максим Горький I» огнем двух 350-миллиметровых мортир, расположенных в 4 километрах к западу от Ольберга. Их массивные снаряды весом 1000 килограммов каждый доставлялись до казенника орудий с помощью кранов. Мортиры уже применялись ранее во Французской кампании против обороны Люттиха. Снаряды были сконструированы так, чтобы не взрываться при ударе, и оснащены взрывателями замедленного действия, срабатывавшими после того, как снаряд пронзит бетонную стену форта. Вскоре после того, как первые снаряды вылетели из стволов, пришло сообщение от наблюдателей о том, что купол крепости «слетел со своего основания... »Максим Горький» пробит насквозь». Начали взрываться 305-миллиметровые снаряды, хранившиеся внутри этой огромной русской батареи, посылая с бешеной скоростью в небо огромные осколки. Наконец батарея замолкла под покровом облака пыли и дыма.



24 cm H 39 — 240-мм гаубица, разрабатывавшаяся фирмой «Шкода» под обозначениями М 39 и U по турецкому заказу. Конструкция лафета подобна лафету 210-мм пушки К 52, проектировавшейся по тому же заказу, но угол возвышения увеличен до +70° Интересно, что и гаубица, и упомянутая пушка разрабатывались в комплекте с системой управления огнем, включавшей стереоскопические дальномеры, вычислительные устройства и приборы центральной наводки. Длина ствола М 39 составляла 28 калибров. В боекомплект входили фугасный и бетонобойный снаряды чешской разработки, а также спроектированный в германии бетонобойный снаряд. Все три снаряда имели одинаковый вес — 166 кг. Максимальная дальность стрельбы составляла 18 300 м. Вес орудия в боевом положении — 26 900 кг, в походном (три повозки) — 40 100 кг. В Турцию попали лишь две гаубицы из заказанных 12-ти, остальные 10 приняли на вооружение вермахта как Н 39. Уже в мае-июне 1940 г. эти орудия приняли участие в кампании во Франции. В 1942 г. было поставлено восемь модифицированных гаубиц Н 39/40, отличавшихся несколько упрощенной конструкцией (баллистические качества остались прежними). По состоянию на 1 марта 1945 г. вермахт располагал 14 гаубицами, из них 8 было в частях, а 6 — на складах.



24 cm H 39 — 240-мм гаубица, разрабатывавшаяся фирмой «Шкода» под обозначениями М 39 и U по турецкому заказу. Конструкция лафета подобна лафету 210-мм пушки К 52, проектировавшейся по тому же заказу, но угол возвышения увеличен до +70° Интересно, что и гаубица, и упомянутая пушка разрабатывались в комплекте с системой управления огнем, включавшей стереоскопические дальномеры, вычислительные устройства и приборы центральной наводки. Длина ствола М 39 составляла 28 калибров. В боекомплект входили фугасный и бетонобойный снаряды чешской разработки, а также спроектированный в германии бетонобойный снаряд. Все три снаряда имели одинаковый вес — 166 кг. Максимальная дальность стрельбы составляла 18 300 м. Вес орудия в боевом положении — 26 900 кг, в походном (три повозки) — 40 100 кг. В Турцию попали лишь две гаубицы из заказанных 12-ти, остальные 10 приняли на вооружение вермахта как Н 39. Уже в мае-июне 1940 г. эти орудия приняли участие в кампании во Франции. В 1942 г. было поставлено восемь модифицированных гаубиц Н 39/40, отличавшихся несколько упрощенной конструкцией (баллистические качества остались прежними). По состоянию на 1 марта 1945 г. вермахт располагал 14 гаубицами, из них 8 было в частях, а 6 — на складах.



Фирма «Рейнметалл-Борзиг» разрабатывала 240-мм пушку, принятую на вооружение вермахта под обозначением 24 cm Kanone 3 (24 cm K 3). Орудие имело ствол длиной 55 калибров, и было построено по схеме с двойным откатом. Противооткатная система ствола включала два гидравлических тормоза отката и один накатник, а гашение энергии отката верхнего станка с люлькой обеспечивалось второй противооткатной системой с одним тормозом отката и двумя накатниками. Интересно, что соотношение масс откатывающихся частей орудия к массе частей, остающихся в покое, составляло 46 тонн к 8 тоннам, т. е. было больше почти в шесть раз! Масса ствола составляла 22 100 кг, из них 10 555 кг приходилось на казенник с затвором.
Несмотря на наличие массивного казенника, центр тяжести ствола располагался далеко впереди оси цапф. Поэтому по обеим сторонам верхнего станка смонтировали два гидропневматических уравновешивающих механизма.
Подъемный механизм пушки имел электропривод и обеспечивал угол вертикальной наводки от -1° до +56°. Имелся и аварийный ручной привод вертикальной наводки. Точное наведение в горизонтальной плоскости осуществлялось посредством поворота верхнего станка относительно нижнего в секторе 6°. Для грубого наведения нужно было повернуть все орудие на плите основания.
Расчет буксирует пушку sFH 18
В боевом положении орудие весило 54 866 кг. Для его перевода из погодного положения в боевое (и обратно) не требовались какие-либо дополнительные подъемно-транспортные средства — все необходимые механизмы имелись на самой пушке. В походном положении пушка К 3 перевозилась на пяти повозках весом от 14 400 до 18 200 кг (общий вес — 81 850 кг). Все повозки имели рессоры и пневматические шины, благодаря чему скорость буксировки тягачем Sd.Kfz.8 могла достигать 30 км/ч.
В канале ствола пушки К 3 было выполнено всего 8 глубоких (7,2 мм) нарезов постоянной крутизны. Огонь велся фугасными снарядами Gr. 35 массой 152,3 кг. Максимальная дальность стрельбы достигала 37 500 м. Снаряд имел изготовленный из мягкого железа ведущий поясок с восемью выступами, входящими в пазы нарезки канала ствола. Считалось, что благодаря этому удастся обеспечить лучшую обтюрацию пороховых газов. Но доводка такой системы заняла много времени, и уже летом 1940 г. стволы заменили новыми — с 72 нарезами обычной глубины (2,5 мм), а на снаряды установили обычные ведущие пояски. Дальность стрельбы уменьшилась до 30 700 м. Подача снарядов и зарядов к казенной части пушки производилась посредством откидного лотка, смонтированного на верхнем станке. Загрузка лотка боеприпасами осуществлялась номерами расчета вручную.
Испытания К 3 начались в 1938 г., а в 1939-м эти орудия поступили на вооружение 83-го моторизованного тяжелого артдивизиона РГК. К началу Второй мировой войны он имел в совсем составе две двухорудийные батареи. Фирма-разработчик не справлялась с заказом — из 20 предусмотренных планом К 3 к 1941 г. «Рейнметалл-Борзиг» сдал лишь шесть (по другим данным — 8). Заказ передали фирме «Крупп», одновременно увеличив до 40 единиц. Но и этот концерн смог изготовить лишь шесть орудий.
С февраля 1941 г. все К 3 были сосредоточены в составе 84-го артполка. Его 1-й дивизион имел две, а 2-й — три двухорудийные батареи. В августе 1941 г. один из дивизионов К 3 включили в состав береговой обороны Эстляндии. К марту 1945 г. в вермахте сохранялось пять орудий К 3 — все во фронтовых частях.
В нескольких экземплярах вермахт применял ещё одну 240-мм пушку — 24 cm Kanone L/46 Kp (24 cm K L/46 Kp), разработанную в 1937 г. фирмой «Круп» как альтернатива «рейнметалловской» К 3. Альтернатива оказалась неудачной — орудие, представлявшее собой пропорционально увеличенную конструкцию 150-мм пушки К 39, оказалось чрезмерно сложным в эксплуатации. В итоге, 24 cm K L/46 Kp поступили на вооружение лишь одной батареи 1-го дивизиона 84-го артполка.



Вот ещё информация о К-3 на март 1945 в вермахте.

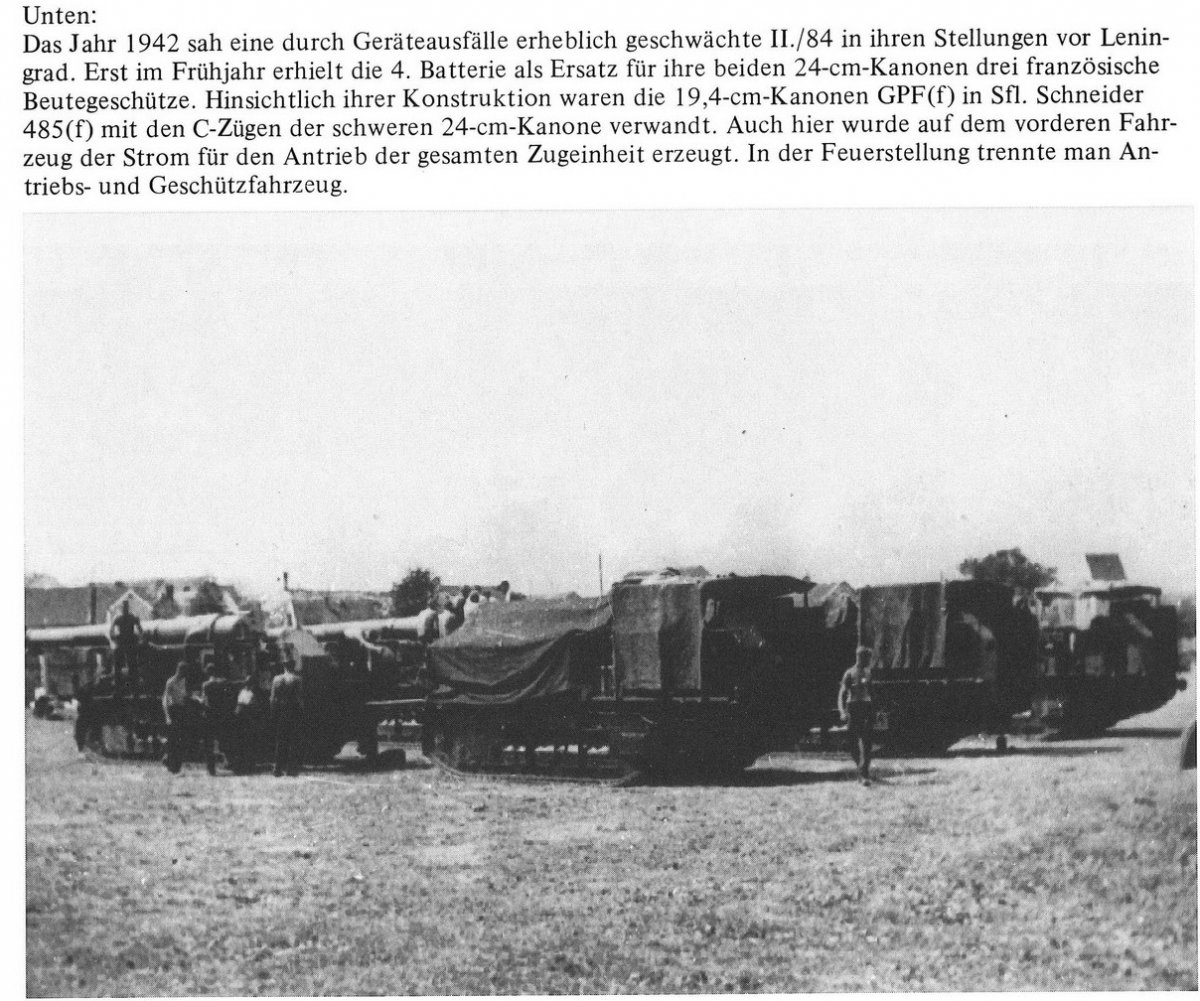

Снова из книги Deutsche Kanone und Mörser изображение с подписью к фотографии.
Четвертая батарея, второго дивизона ,84 артполка вооруженная на время капремонта
чешских орудий -французскими орудиями 194 мм.19,4 cm Kanone 485 (f) .
только 3 немецких батареи были оснащены этими пушками:
Schwere Batterie (Mot.) 917 (1942-44)
Schwere Batterie (Mot.) 9./355 (Декабрь 1943-июнь 1944)
4-я батарея Schwere Artillerie-Abteilung (Mot) II ./84 (только временно, май-декабрь 1942 г.)



https://warspot.ru/11875-osadnaya-artilleriya-pod-leningradom

1941 год: артиллерия Рудольфа Кратцера

С осени 1941 года основу группировки осадной артиллерии вермахта под Ленинградом представляли следующие орудия:

18-я армия

135-е Артиллерийское командование

802-й артиллерийский штаб

Артиллерийские дивизионы:

625-й дивизион (15-см пушки К18);

680-й дивизион (15-см пушки К39);

768-й дивизион (21-см пушки);

1-й дивизион 84-го полка (24-см пушки К3);

2-й дивизион 84-го полка (чешские 24-см пушки).



К 31 октября 1942 года состав артиллерии большой и особой мощности 303-го Высшего артиллерийского командования и армейских корпусов был (без штабных учреждений) следующим:
LIV корпус

917-я пушечная батарея (19,4-см пушки передислоцированная из под Севастополя вместе с 11 Армией Монштейна).
