Leutnant Спасибо! У В.П. Внукова.в книге "Артиллерия" http://scilib.narod.ru/Military/Artillery1938/glava05.htm,описан ещё такой расчёт: "В некоторых трубках эти деления наносят так, чтобы каждое из них соответствовало дальности полета снаряда на 50 метров." Поставив кольцо делением «50» против риски (черточки) на «тарели», получим разрыв снаряда на удалении 50x50 = 2500 метров от орудия. Получается по первому и второму вычислению(x50) позиция примерно в радиусе 2000-2500м.
при использовании русской 22-секундной Д.Т. - ДА, там шкала до 130 делений если 6000 разделить на 130 будет 46,2 (около 50 метров) В английской - 6000 разделить на 150 = 40 (метров)
Для 3-х дм полевых пушек обр. 1902 г. максимальная дальность стрельбы шрапнелью указана 5500 метров.http://www.cris9.armforc.ru/rva_3dm1902.htm (5500 : 3) = 1800 метров(1833м) и цена деления 21-секундной Mark-I-№-85: 5500 разделить на 150 = 36 (метров) Стоит ли учитывать 5500м , для большей точности в вычислениях?

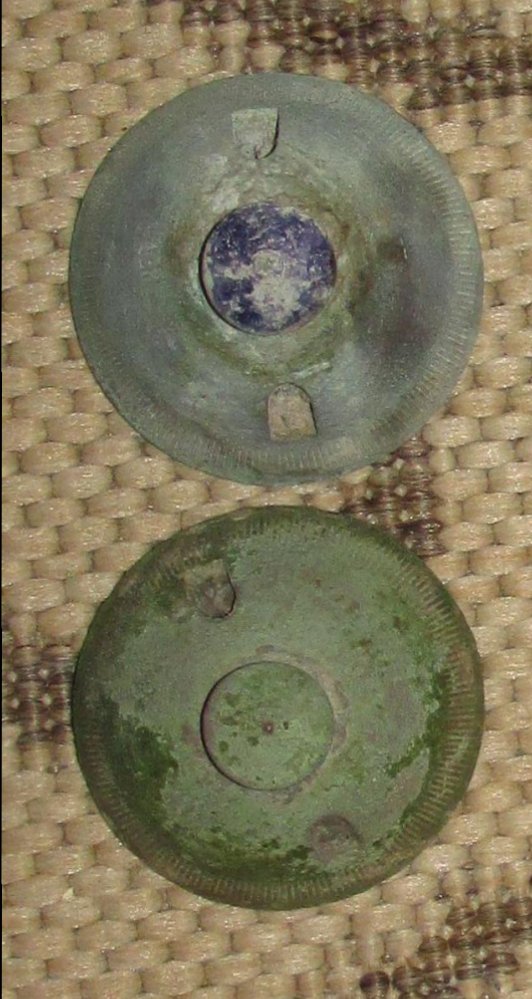

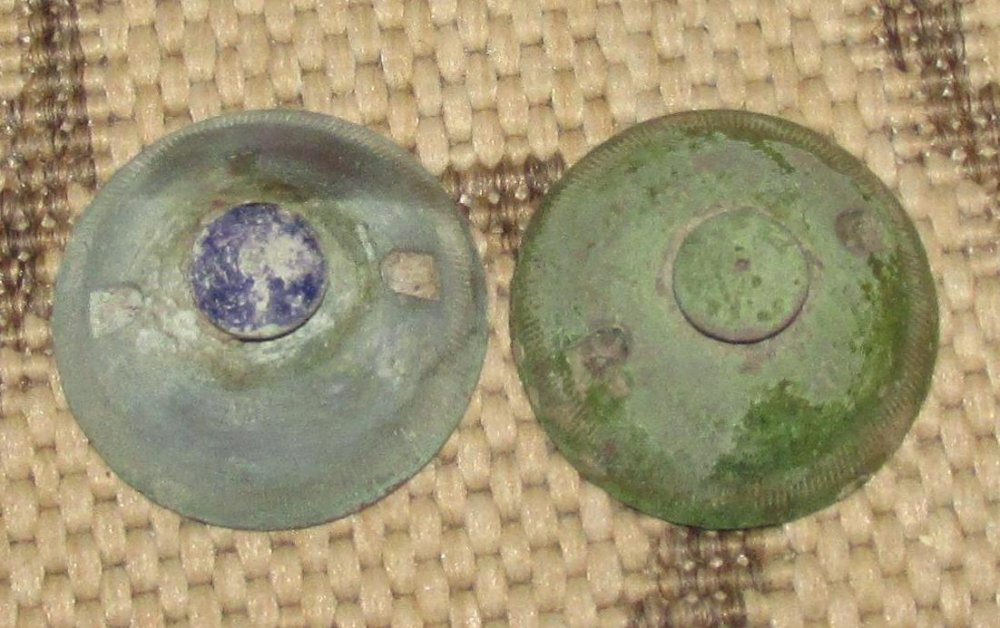

Зустрічав окрасив фіолетовий колір, і також повністю гайку в зелений, що означає зелений окрас гайки?
фото але у мене облізлий фарба місцями збереглась товариш викопав в ідеалі - виглядає дуже красиво дуже гарна і блискуча фарба і це не зважаючи на 100 років в землі - от якість була, також примітив що з фіолетовими кінчиками гайки мають крім напису ТПЗ щей номера
Фіолетовий скоріш за все лак, а не фарба... А зелений як на мене окисли. Хоча можливо мені так здалося по фото... Принаймі сам знаходив лише фіолетові... З повагою.
також думаю що лак, точно не окисли - жаль не маю фото повністю зеленого там точно не виниклоб сумнівів що це лак а не патина

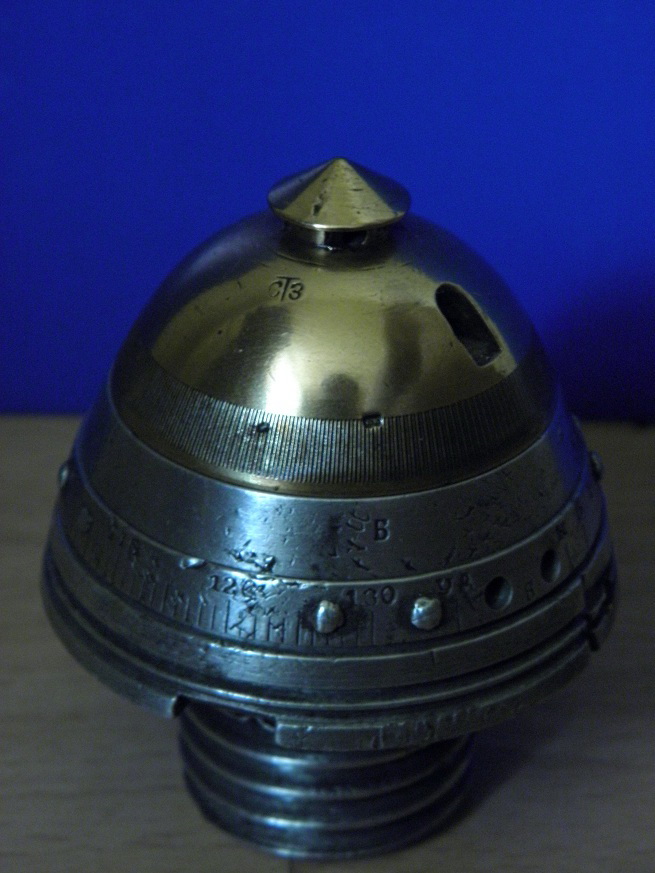

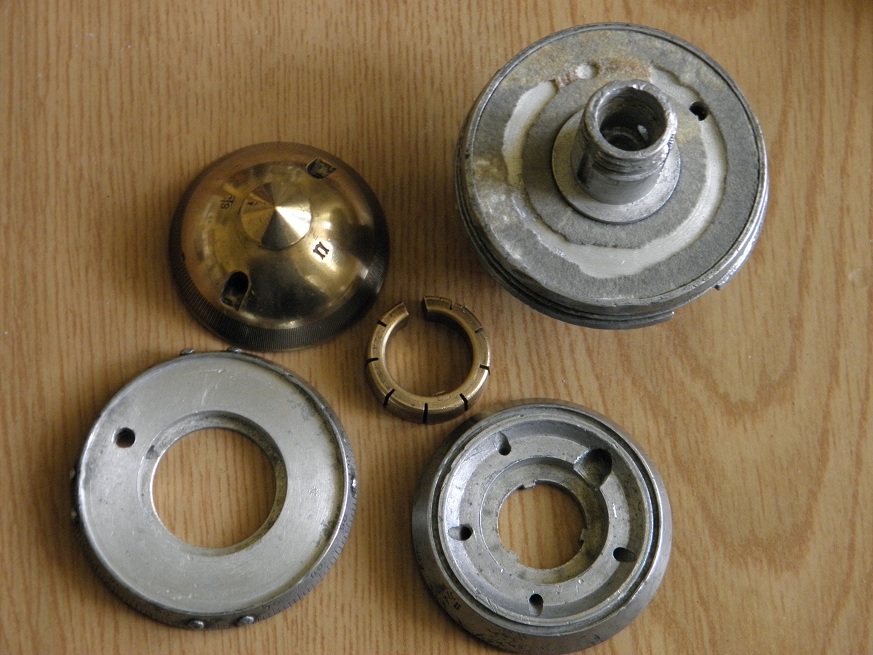

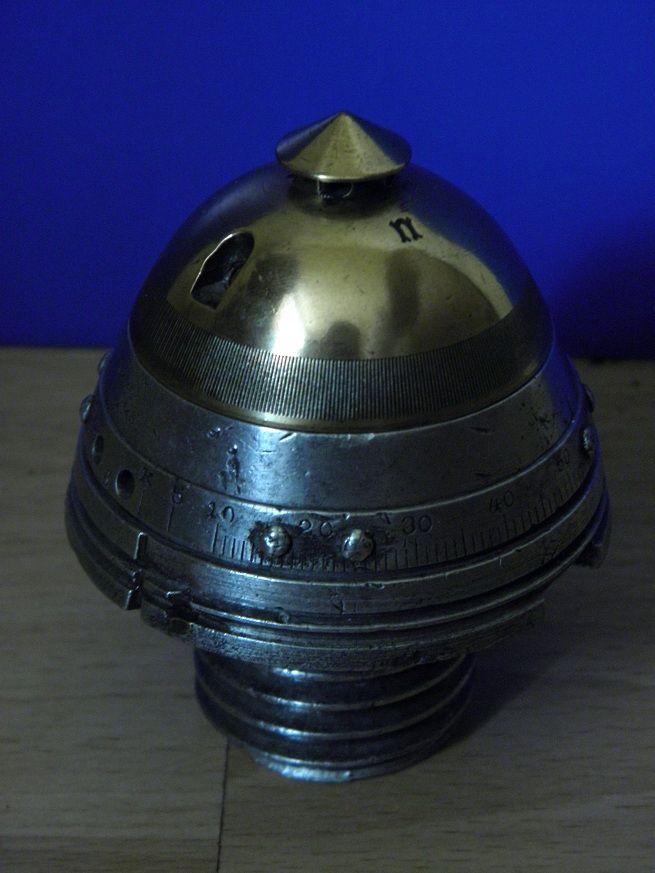

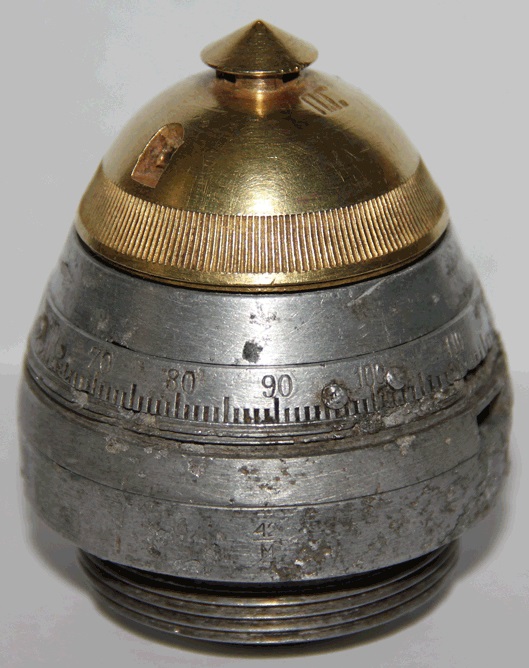

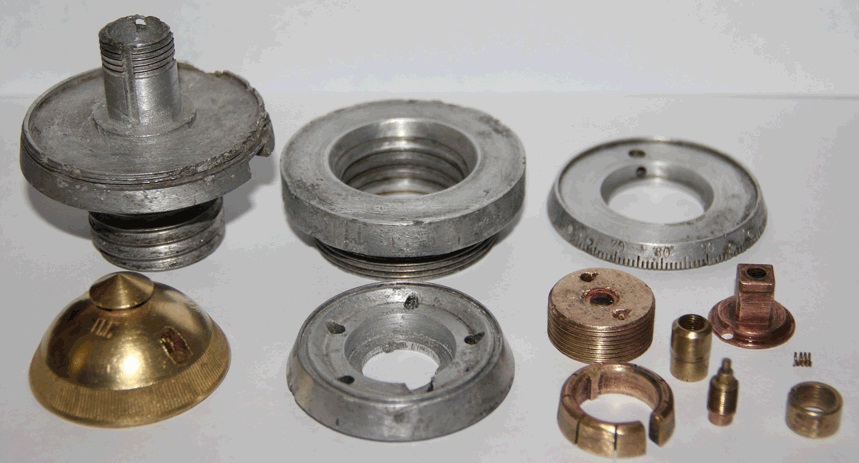

День добрый всем. Регулярно просматриваю тему. Хочу поделиться своими наблюдениями: 1. Не нашел точно такой же трубки среди приведенных фото Тарель - латунь, два кольца - дюраль, "гайка" - латунь. Была одна похожая, но не совсем. Видимо, один из вариантов. Но вот эта удивила изряднее: 2. Тарель - дюраль, два кольца - латунь и "гайка" - дюраль (судя по всему была) Кроме этого, данный экземпляр является единственным из десятков поднятых, по делениям шкалы. Все что ранее попадалось - для отечественных - 130, для амеров - 150 Здесь же имеем не в пиз...у, не в красную армию - 145 Может быть кто сталкивался? Пояснит, что за нах? С уважением, Billon

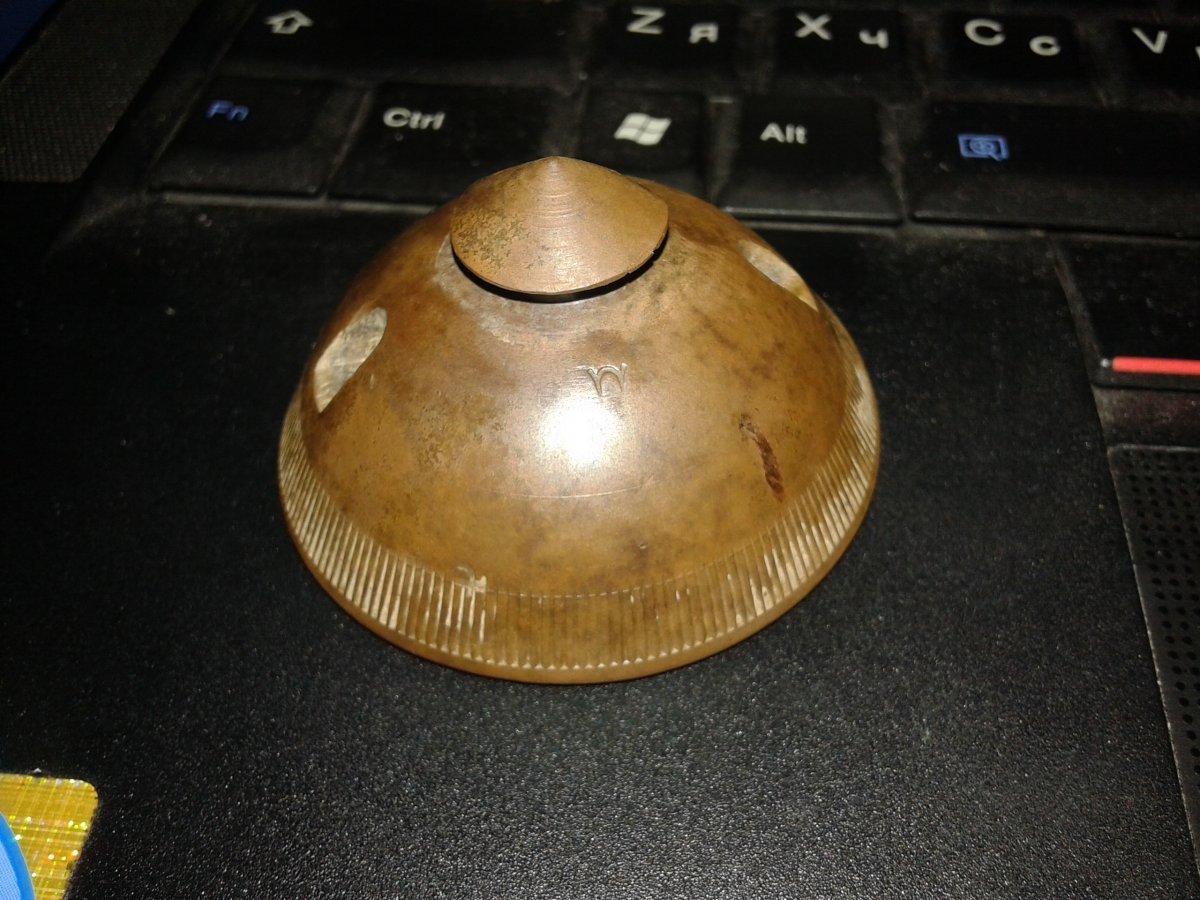

Для комерада GINDENBURG Вот три оловянных колпака от 22-х секундных трубок. ИМХО, вполне отчетливо видно, что на них нанесен крест, зеленой краской. Найти объяснений, на тему "чтобы это значило?" мне не удалось. Может быть у кого-то есть ответ? Да, маркировка куда поянтнее и сохранилась куда лучше, пусть и 95 лет в грунте... С уважением, Billon
Надеюсь, мне простится. Не совсем в тему. Просто запчасть от шрапнели, да к тому же единственная, из известных, в краске Вышибник, сохранил свой почти первозданный вид. В сентябре 1919 года он точнехонько угодил в песчанный бруствер стрелковой ячейки. С уважением, Billon
Вечер добрый всем. Жаль, что ни у кого нет никакой информации по ранее поднятым вопросам... Сегодня закончил собирать ММГ, в который полноправно входит 22-х секундная амеровская трубка. Все что ранее собирал, характеризовалось одним моментом - трубка болталась в стакане, как оно в проруби. Ну, или около того. А тут... Пытаюсь вставить трубку в "стакан", а она - не лезет. Шибко думал, однако... Оказалось, все довольно просто. И даже вульгарно На трубке сохранилась неплохая резьба. А на стакане - еще лучше. Вот и не стык. В момент раздумий родилась шальная идея повернуть трубку по резьбе и... со скрипом, но пошла родная... Да как пошла... Имеем унитарный выстрел для 3-х дюймовки... С уважением, Billon

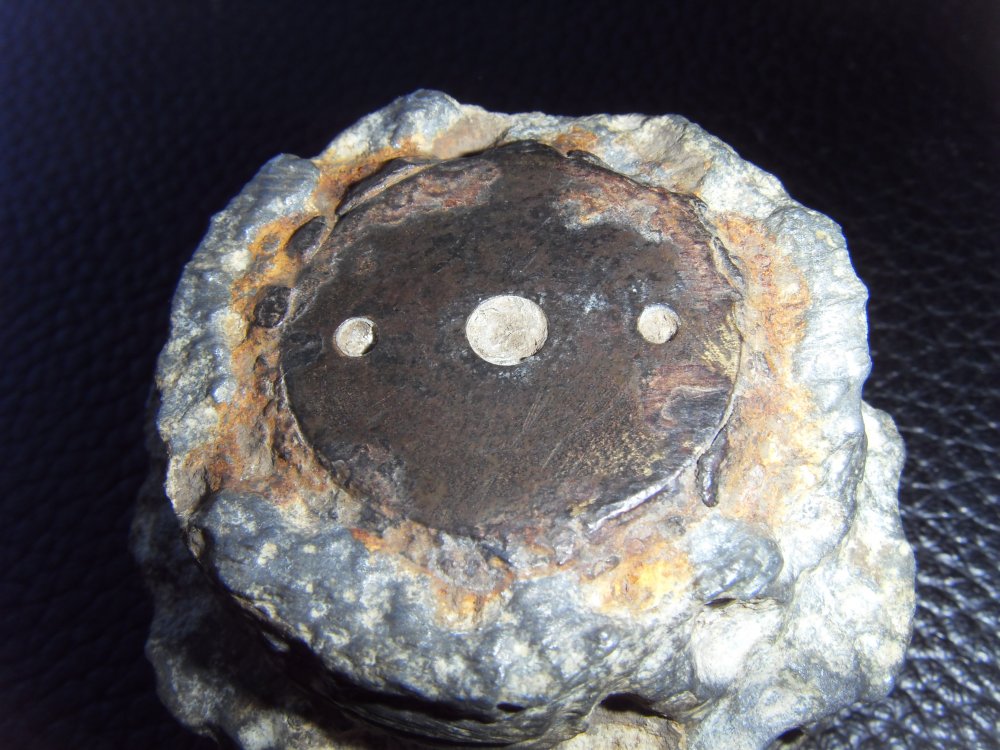

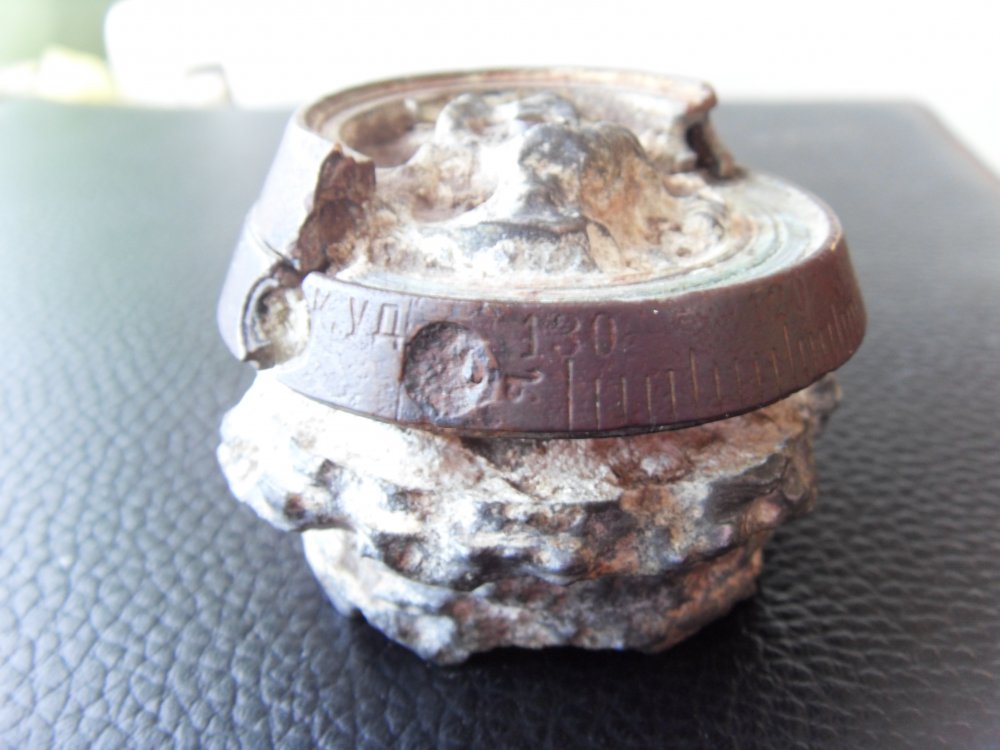

Доброго дня - а це що за тип?? поставки чи російська?? дві латунні - і шкала 130 наперед вдячний - з повагою

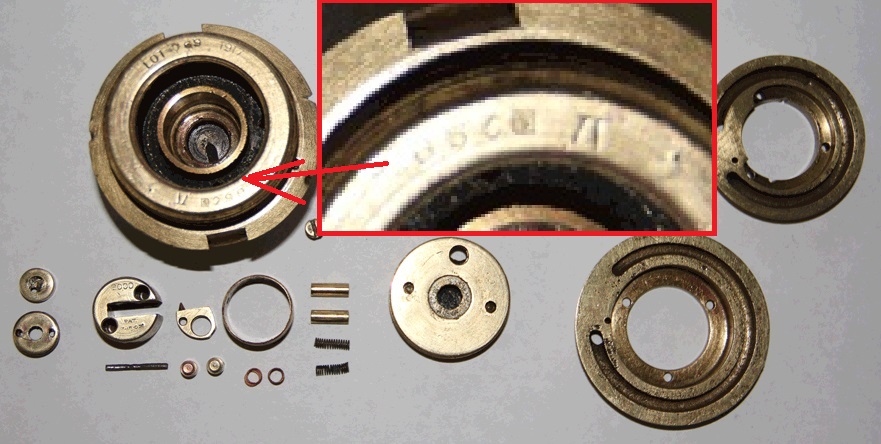

Да буква "П" это (вернее то что от неё осталось)...Такое стилизованное написание было...Второе фото - для того, что бы было ясно - делалось это в России.

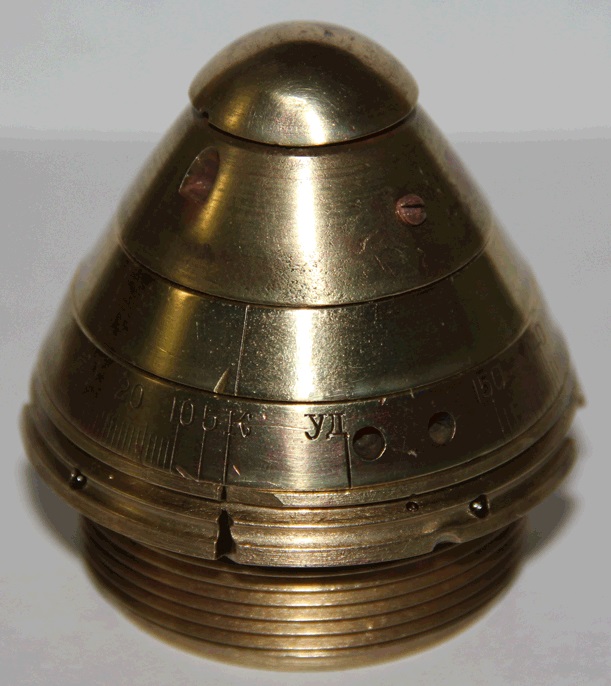

а че сразу британка? Скорее - американка, спецом по заказу цр. Шкала другая, надписи кириллические, устанавливается (в отличие от руссише) в поротивоположных направлениях (но русским шрапнельным ключом), и - главно - клеймо B.S.C. - Бетлхем Стил Компани... (находится в Бетлхеме, штат Пенсильвания, США)
