Звёздки сигнальных патронов. Лайфхаки.

Решил выделить тему изготовления звёздок сигнальных патронов из общей темы https://reibert.info/threads/snarjazhenie-signalnyx-patronov-4-go-kalibra.1097481/
Не люблю, когда нужно тратить пол-дня, чтобы докопаться до нужного вопроса в теме на три десятка страниц!

Актуальность данной темы диктуется ограниченным предложением сигнальных патронов на рынке Украины, их завышенной ценою, а также полным отсутствием на рынке звёздок, как составляющей части для релоада сигнальных патронов.

Задавшись целью самостоятельно снарядить сигнальные патроны 4-го калибра, я столкнулся с ограниченностью, раздробленностью, отсутствием системности наявной информации по этому вопросу. Она разбросана по многочисленным форумам, статьям, пособиям. Получить практические ответы на конкретные интересующие тебя вопросы крайне затруднительно.
Решил немного систематизировать информацию, в разрезе ответов на вопросы, с которыми неизбежно сталкивается начинающий релоадер-пиротехник.

Не секрет, что очень немногие люди, увлекающиеся на любительском уровне пиротехническими пострелухами, (салюты любят все!) хорошо знают химию, хотя бы на уровне школьной программы. А пиротехника без знаний химии - достаточно опасная штука! Поэтому данная тема также призвана оградить начинающих пиротехников от возможных рисков.

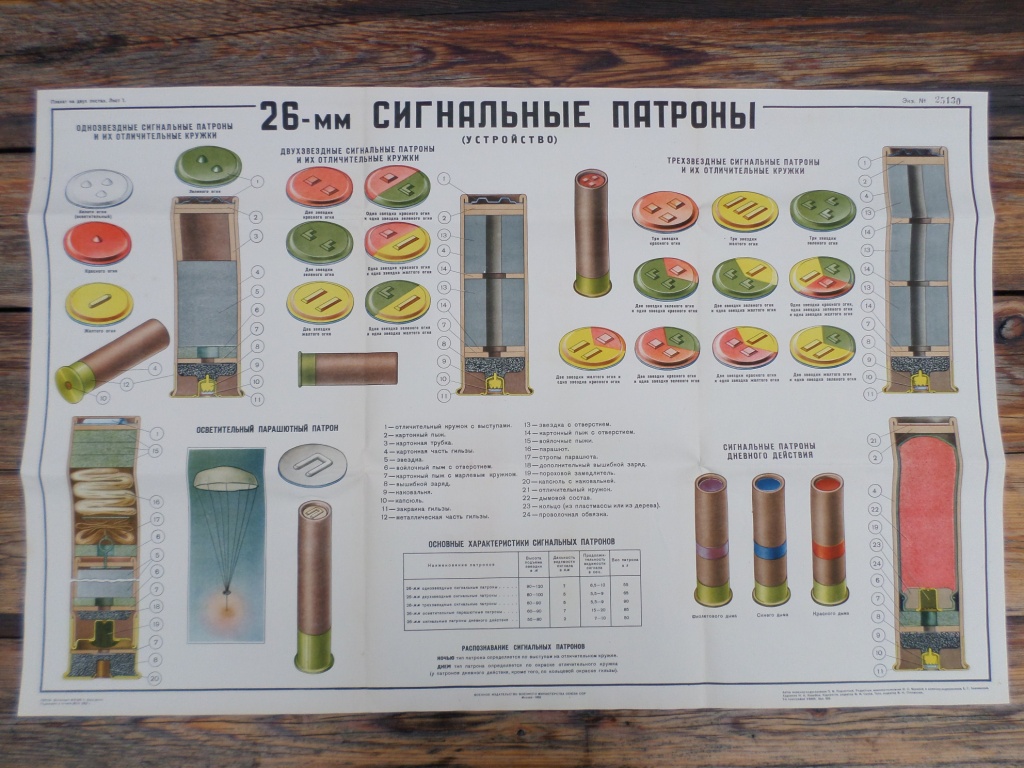

Начну с азов. Как устроен сигнальный патрон (ракета)?
Сигнальные патроны бывают разных типов (чисто сигнальными, осветительными, свето-шумовыми, ночного, дневного применения, одно- двух- трехзвездочными)




Конструктивно устройство самого простого патрона для сигнальных пистолетов аналогично охотничьему патрону 4-го калибра со звёздками вместо дроби (то есть цилиндриками из светящегося состава, которые горят бездымным ярким огнём).
Такой патрон (сигнальная ракета) включает в себя гильзу (латунно-картонную, латунно-пластиковую, латунную или алюминиевую), капсюль-воспламенитель, вышибной заряд, картонный пыж с отверстиями и марлевым кружком, войлочный пыж с отверстием, звёздку (одну или несколько), дистанционирующую картонную втулку (трубку) или пенопластовый пыж, картонный пыж и отличительный кружок с выступами.

Повторюсь, вопросы собственно снаряжения сигнальных патронов рассматриваем в теме https://reibert.info/threads/snarjazhenie-signalnyx-patronov-4-go-kalibra.1097481/
Здесь обсуждаем исключительно вопросы изготовления и использования звёздок.

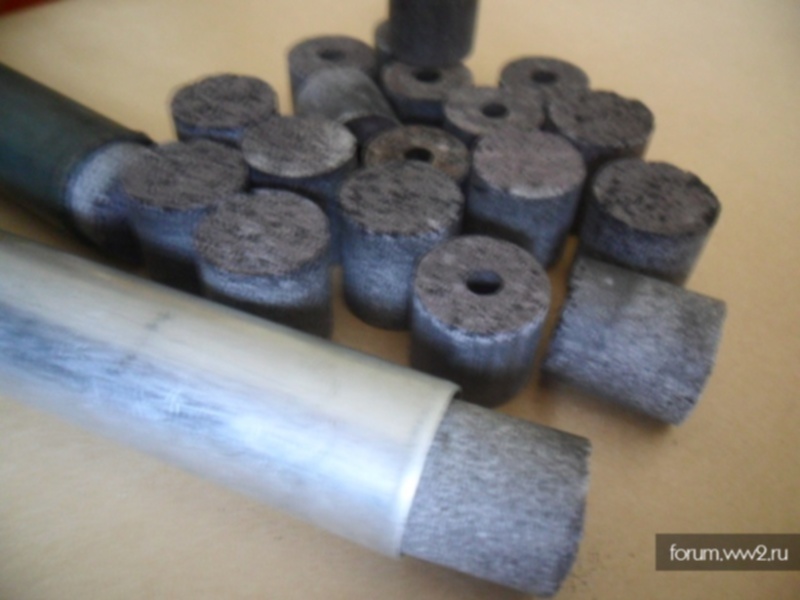

Звёзка сигнального патрона представляет собой спресованный пиротехнический состав (смесь), состоящий из нескольких разного рода химических веществ, определяющих свойства конкретного вида звездки под конкретные задачи.



Химические вещества, используемые при изготовлении звёздок:

Нитрат калия (калиевая селитра) - калиевая соль азотной кислоты с формулой KNO3. В кристаллическом состоянии — бесцветное вещество, нелетучее, слегка гигроскопичное, без запаха. Нитрат калия хорошо растворим в воде. Практически не токсичен для живых организмов.
Является сильным окислителем, реагирует с горючими материалами и восстановителями, при измельчении активно и нередко со взрывом.
Смеси нитрата калия с некоторыми органическими материалами склонны к самовоспламенению. В пиротехнике используется также, как один из основных компонентов взрывчатого вещества — дымного (чёрного) пороха).
Цена нитрата калия в магазинах химреактивов - 1,7-2,6 у.е./ кг
Цены указаны для фасовки 1кг. В фасовке 25-30 кг они существенно ниже.

Нитрат натрия (натриевая селитра, чилийская селитра) — натриевая соль азотной кислоты с формулой NaNO3. Бесцветные прозрачные кристаллы без запаха с резким солёным вкусом. Широко применяется в промышленности.
Обладает высокой гигроскопичностью, что затрудняет использование этого вещества в пиротехнике. Проявляет сильные окислительные свойства в твердом агрегатном состоянии и в расплавах.
Реакция с серой проходит с большим выделением света и тепла, таким, что стеклянный сосуд, в котором проводится опыт, может лопнуть или расплавиться. Окрашивает пламя в желтый цвет.
Его окислительные свойства близки к свойствам нитрата калия, поэтому он может использоваться аналогично последнему.
Цена нитрата натрия - 1,8-3,4 у.е./ кг

Нитра́т ба́рия (бариевая селитра) — бариевая соль азотной кислоты. Химическая формула — Ba(NO3)2.
Нитрат бария представляет собой бесцветные кристаллы, растворим в воде, не растворим в спирте и концентрированной азотной кислоте. С нитратом калия образует Ba(NO3)2•2KNO3.
В пиротехнике негигроскопичный нитрат бария широко используется для окрашивания пламени в зелёный цвет (большинство соединений других металлов, способных на это, мало пригодны из-за гигроскопичности).
Цена нитрата бария - 2-4 у.е./ кг

Нитрат стронция — Sr(NO3)2, стронциевая соль азотной кислоты. Бесцветное кристаллическое вещество. Хорошо растворим в воде. Образует кристаллогидрат Sr(NO3)2•4H2O, который при температуре выше 100 °C обезвоживается.
Нитрат стронция – компонент пиротехнических составов для сигнальных, осветительных и зажигательных ракет. Он окрашивает пламя в карминово-красный цвет.
Хотя другие соединения стронция придают пламени такую же окраску, в пиротехнике предпочитают использовать именно нитрат: он не только окрашивает пламя, но одновременно служит окислителем. Разлагаясь в пламени, он выделяет свободный кислород. При этом сначала образуется нитрит стронция, который затем превращается в оксиды стронция и азота.
Цена нитрата стронция - 7,4-11,9 у.е./ кг

Перхлора́т ка́лия, хлорноки́слый ка́лий — химическое соединение, калиевая соль хлорной кислоты с формулой KClO4, очень сильный окислитель. Часто используется аббревиатура ПХК.
Бесцветное кристаллическое вещество. Плохо растворим в воде - 2,03 г на 100 г воды при 25 градусах Цельсия. Негигроскопичен, в отличие от почти всех перхлоратов.
Перхлорат калия как окислитель может взаимодействовать с широким кругом горючих веществ, например, с глюкозой.
Цена перхлората калия - 11,5 - 19,5 у.е./ кг

Окси́д ме́ди(II) CuO — оксид двухвалентной меди. Кристаллы чёрного цвета, в обычных условиях довольно устойчивые, практически нерастворимые в воде. При нагревании до 1100 °C разлагается на медь и кислород.

В пиротехнике используют для окрашивания пламени в синий цвет.
Цена 22,2- 28,1 у.е./кг

Сера — элемент 16-й группы, третьего периода периодической системы химических элементов Менделеева, с атомным номером 16. Проявляет неметаллические свойства. Обозначается символом S (лат. sulfur).
Молотая сера является продуктом размола комовой или гранулированной серы. Степень измельчения может быть различной. Его проводят сначала в дробилке, потом в мельнице. Таким способом возможно получение очень высокодисперсной серы с размером частиц менее 2мкм.
Коллоидная сера — это разновидность молотой серы с размером частиц менее 20мкм.
Сера находит применение для производства пиротехнических составов, ранее использовалась в производстве пороха, применяется для производства спичек.
Самой вредной и опасной примесью серы является свободная серная кислота, особенно в составах с бертолетовой солью, где она способствует самовоспламенению составов. Рекомендуется заменять серу в составах цветных огней, где это возможно, другими горючими, а вообще перед употреблением обязательно проверять на отсутствие свободной кислоты.
Цена серы - 1,1-2,2 у.е./ кг

Поливинилхлорид (ПВХ, полихлорвинил, винил) — бесцветный, прозрачный термопластичный полимер винилхлорида, синтетический материал, химическое соединение которого составляет хлор, водород и углерод. Состоит на 57% из связанного хлора и на 43% из нефти. термопластичный . Трудногорюч на воздухе. При температурах выше 110—120 °C склонен к разложению с выделением хлористого водорода HCl.
За счет того что ПВХ состоит из 57% хлора он является отличным усилителем цвета (донором хлора), поэтому использование ПВХ в пиротехнике в основном сводится к применению его при изготовлении световых составов различных цветов.
Свойства поливинилхлорида зависят от методов его получения:
В виде суспензии (высокая степень чистоты, низкое влагопоглощение, высокая стойкость к свету и нагреву, хорошие диэлектрические свойства).
В виде эмульсии (много примесей, низкие диэлектрические характеристики, плохая термостойкость и светостойкость).

Цена суспензионного ПВХ - 1,37-1,77 у.е./кг, эмульсионного - 2,2- 2,3 у.е./ кг. Правда, предложений в упаковке меньше 25кг не нашел.

Хлорид аммония (нашатырь)
Формула — NH4Cl; молекулярный вес — 53,5
Поступает в производство в виде полупрозрачных продолговатых кристаллов или белого порошка, растворимых в воде и имеющих кисло-горький вкус, пли в виде раствора — нашатырного спирта. Все три вида хлористого аммония употребляются в ряде цветных составов, в качестве донора хлора, для увеличения густоты окраски огней. Светлокрасные огни от него темнеют, приобретая пунцовый оттенок, зеленые и голубые огни также густеют. Нашатырь дешев, и поэтому им пользуются для замены более дорогостоящих реагентов-доноров хлора. Хлористый аммоний гигроскопичен.
Цена хлорида аммония 2,0-3,0 у.е./кг

Порошок алюминиево-магниевый (магналий) ПАМ обычно представляет собой сплав алюминия с магнием в пропорциях 50/50.
Данный сплав легко измельчается. В химическом отношении он менее устойчив чем алюминий, но более устойчив чем магний. Скорость горения пиротехнических составов на ПАМ-е значительно выше чем на простой смеси алюминия и магния.
Магналий медленно реагирует с перхлоратом аммония и не реагирует с нитратом аммония.
В пиротехнике ПАМ обычно используется в искрящихся фейерверочных и сигнальных составах. С нитратами бария и стронция горит пульсирующими вспышками.

Сорта порошков алюминиево-магниевых

_________________________________________________________________


Марка Размер частиц в мкм % металла Удельная плотность см2/г Форма частиц
_________________________________________________________________________
АМД-5 135 98 — сферический
АМД-10 15 98 — сферический
ПАМ-1 210 96 1000 осколочный
ПАМ-2 170 — 1450 осколочный
ПАМ-3 130 — 1600 осколочный
ПАМ-4 65 — 2200 осколочный
ПАМ-5 менее 45 — 2800 осколочный

ПАМ-6 5 94 — осколочный
_________________________________________________________________________

Цена ПАМ-3,4 составляет 11,1- 15,5 у.е./кг

Уголь древесный - для пиротехники в основном применяется уголь черный, полученный при высоких температурах обжига мягких пород дерева, таких как, липа, тополь, ольха, черемуха, ива, крушина.
Уголь хорошего качества всегда черного матового цвета, без всякого блеска, в кусках синевато-черного цвета. Если он в порошке то он черного цвета. Уголь хрупкий и всегда легко поддается измельчению и размолу. Температура воспламенения угля около 385о С.
Степень горючести угля всегда зависит от многих причин. К примеру, сильно прокаленный уголь загорается труднее и горит медленнее чем уголь слабо прокаленный. Уголь из твердых пород дерева таких как дуб или бук тоже загорается труднее и горит медленнее угля из мягких пород дерева. Поэтому для составов, которые должны гореть быстро и без искр берут уголь мягких пород дерева и слабо прокаленный, а если вы хотите получить уголь с большим искрообразованием, то лучше взять уголь твердых пород дерева и достаточно сильно его прокалить.
Хранить уголь стоит в железной таре и в небольших количествах. Это позволит избежать самовозгорания.

Цена на уголь начинается от 0,6 у.е./кг неизмельченный фракции 50мм в 6кг мешках для барбекю, до 4,6-7,0 у.е./кг за кокосовый активированный уголь в килограммовой фасовке.

Декстри́н — является продуктом гидролиза кукурузного крахмала и растворяется в воде, образуя густые клейкие растворы. Формула — C6H10O5.
Декстрины получают действием разведенных кислот на крахмал. По наружному виду декстрин представляет белый пли желтый порошок. В пиротехнике применяется как горючее в составах, а также как склеивающее вещество при приготовлении гильз; иногда применяется для грануляции составов.
Цена декстрина около 2,8 у.е./кг

Идитол. Формула — C48H,;O7; молекулярный вес — 735,4
Искусственная смола, готовится из фенола. Имеет вид светложелтых кристаллов, легко поддающихся измельчению. Всегда содержит свободный фенол. Легко растворяется в спирте. От действия света разлагается с выделением фенола. В пиротехнике применяется в виде спиртового лака как горючее и как цементирующее вещество. В смеси с калиевой селитрой образует быстрогорящую. смесь, которая применяется как воспламенительный состав. В смеси с бертолетовой солью служит основанием для составления рецептур всех цветных огней, кроме синего. С хлорноватокислым барием дает прекрасный зеленый огонь.
Цена идитола 5,2- 13,3 у.е./кг



Проверенные составы звёздок:

Красные, розовые, сиреневые звёзды

1) KClO4- 40%
Sr(No3)2- 20%
ПАМ-20%
ПВХ- 18%
С- 2%
на НЦ(хорошо режутся)

2) Насыщенный красный
Sr(No3)2-60%
ПАМ либо магний-20%
ПВХ-20%
+5% декстрин
Замешивать на воде либо 25% расстворе спирта в воде
Подмазка: 75/15/10 ЧП + 5% декстрин + 5% ПАМ-3/4

3) Сиреневый (magenta)
35% нитрат стронция
10% перхлорат калия
15% ПВХ
15% ПАМ-4
10% оксид меди (или карбонат)
5% сера
5% уголь
5% декстрин
замешивать на водке либо воде
Подмазка - 75/15/10 ЧП + 5% декстрин + 5% ПАМ-3/4
Видео:

4) Красный без металлов и ПВХ:
KClO4 - 35%
Sr(NO3)2- 35%
S - 20%
Уголь (пыль) - 5%
Декстрин - 5%
Подмазка - 75/15/10 ЧП + 5% декстрин
Замешивать на воде
Видео:

5) Розовый:
KClO4- 40%
Sr(No3)2 - 20%
ПАМ 3/4 - 25%
Уголь -10%
Декстрин - 5%
Подмазка - 75/15/10 ЧП + 5% декстрин + 5% ПАМ-3/4


Зелёные, бирюзовые звёзды

1)Насыщенный зеленый:
60% нитрат бария
20% ПАМ либо магний
20% ПВХ
+5% декстрин
Замешивать на водке либо воде
Подмазка: 75/15/10 ЧП + 5% декстрин + 5% ПАМ-3/4
При использовании магния, подмазку можно делать без металла
Видео (звезды на магнии):

2)Насыщенный зеленый №2:
Ba(No3)2 - 45%
KClO4 - 10%
ПАМ-4 - 20%
ПВХ - 15%
Уголь - 5%
S - 5%
+ 5% декстрин
Подмазка - 75/15/10 ЧП + 5% декстрин + 5% ПАМ-3/4
Замешивать на воде

3)Бирюзовый:
Ba(NO3)2 - 35%
KCLO4 - 10%
CuCO3 - 10%
ПАМ-4 - 15%
ПВХ - 15%
Сера - 5%
Уголь - 5%
Декстрин - 5%

Формуется на воде
Подмазка - классический ЧП +5% декстрин
Видео:

4)
KClO4 - 40%
Ba(No3)2 - 20%
ПАМ-3/4 - 25%
Уголь -10%
Декс - 5%

5) Зелёный на хлорпарафине
Ba(NO3)2 — 65%
Хлорпарафин — 15%
ПАМ-3/4 -12 %
Уротропин -8 %
декс+5%

6)Hardt Green Star №5
Ba(NO3)2 -56%
красная камедь -7
ПАМ-4 -17%
ПВХ -15%
декстрин -5%
( растворитель - 25% спирт в воде )

7)
KClO4-26%
Ba(No3)2-42%
ПАМ-15%
ПВХ-15%
С-2%
на НЦ(хорошо формируются нарезкой)


Жёлтые и оранжевые

1)"Sunrise Yellow"
NaNO3 - 55%
ПАМ-3/4 - 25%
S -10%
Уголь - 5%
Декстрин -[/size] 5%
Подмазка - классический ЧП +5% декстрин
Формуется на воде либо 25% расстворе спирта в воде
Видео:
Видео2: http://www.youtube.com/watch?v=ciD6LhqggcY

2)Оранжевый
Sr(NO3)2 - 46%
KClO4 -19%
NaNO3 - 11%
S -21%
Уголь - 3%
NaHCO3 - 1%
Декстрин - 5%

3)Жёлтый с оранжевым шлейфом
NaNo3- 65 %
S- 20 %
Уголь - 15 %
+5 % декстрин
+2% ПАМ-3
Поджигаются легко без дополнительной подмазки
Замешивать на воде
Видео: http://www.youtube.com/watch?v=ZQO4K7fZnE8

4)Лимонно-жёлтый
KClO3 - 30%
Ba(NO3)2 - 35%
S - 21%
Уголь - 5%
NaHCO3 - 4%
Декстрин - 5%
http://www.youtube.com/watch?v=Tsn53rtvWkA&list=PLsqljukXTx1-U7_bVGQQRdmAO7jIZDCDL&index=4

5) Лимонно-жёлтый с хвостом
KClO4 -25%
Ba(NO3)2 - 30%
S - 5%
Уголь - 10%
ПАМ-3 - 20%
NaHCO3 - 5%
Декстрин -5%
Видео:http://www.youtube.com/watch?v=4102DJ4UfVQ

6)Золотой с хвостом
NaNO3 -55%
S -15%
Уголь -15%
ПАМ -15%
Декстрин +5%

7) Светло-желтый
KNO3 - 65%
S - 15%
NaHCO3 - 5%
Уголь (пыль) - 5%
ПАМ3/4 - 5%
Декстрин - 5%
Подмазка - классический ЧП +5% декстрин
Формуется на воде либо 25% расстворе спирта в воде
Видео: http://www.youtube.com/watch?v=m4crbwMtE5s

8) Лимонно-желтый
30 - ПХК
10 - Карбонат стронция
30 - ПАМ
10 - Натрий полифосфат (в оригинале криолит)
10- ПВХ
6 - Идитол
4 - Лактоза
Видео


Синие, голубые, фиолетовые звезды

1) Синий
KCLO4 - 60 %
CuO - 15 %
ПВХ - 10 %
Сера - 10 % (если есть камедь, молочный сахар или шеллак, лучше использовать их)
декстрин - 5 %
Подмазка - классический ЧП +5% декстрин
Замешивать на воде либо на 25% расстворе спирта в воде

2) Синий
KCLO4 - 63 %
CuO - 13 %
ПВХ - 14%
Декстрин - 10%
Подмазка - классический ЧП +5% декстрин
Замешивать на воде либо 25% расстворе спирта в воде
Очень хорошо подходит для нарезки
Видео: http://www.youtube.com/watch?v=j2I-9304_5M

3) Синий
KCLO4 - 59%
Сера - 15%
Медный порошок - 15%
ПВХ - 7%
Декстрин - 7%
Подмазка - классический ЧП +5% декстрин
Замешивать на воде либо 25% расстворе спирта в воде
Видео: http://www.youtube.com/watch?v=ZspdjZ36cWU

4) Фиолетовый
KCLO4 - 45%
Sr(NO3)2 - 10%
CuO - 10%
ПВХ - 15%
ПАМ-4 - 15%
Уголь - 5%
+5% декстрин
Подмазка - 75/15/10 ЧП + 5% декстрин + 5% ПАМ-3/4
Замешивать на воде либо 25% растворе спирта в воде
Видео: http://www.youtube.com/watch?v=sNmOOqepUEc&list=PLsqljukXTx1-U7_bVGQQRdmAO7jIZDCDL&index=7


Звезды оставляющие шлейф

Tiger Tail
44% нитрат калия
6% сера
44% уголь
6% декстрин
Подмазка не требуется
Видео: http://www.youtube.com/watch?v=0RF-Y2oA6Iw

Chrysantemum 6
55% нитрат калия
7% сера
33% уголь
5% декстрин
Подмазка не требуется
Видео:http://www.youtube.com/watch?v=yae0AJstEDg

Chrysantemum 8
49% нитрат калия
6% сера
40% уголь
5% декстрин
Подмазка не требуется
Видео:
http://www.youtube.com/watch?v=MsKCRiOLZvU
http://www.youtube.com/watch?v=oSslMdwT1Bk

Tiger Tail + титан
Нитрат калия - 44%
Сера - 6%
Уголь (пыль) - 44%
Декстрин- 6%
+5% титан (губка ~0.5 мм)
Формуется на воде, в подмазке не нуждается
Видео: http://www.youtube.com/watch?v=8DSnOBmlSpo

Slow gold
Нитрат калия - 36 %
Уголь (пыль) - 43%
Сера - 9 %
Титан (губка ~0.5 мм) - 7 %
Декстрин - 5%
Формуется на воде, в подмазке не нуждается
Видео: http://youtu.be/q0plHy8ighA?t=2m59s

Willow (Ива)
Нитрат калия - 35%
Сера - 12%
Уголь - 45%
Декстрин - 8%
Формуется на воде, в подмазке не нуждается
Видео: http://www.youtube.com/watch?v=VhxNdpe123Q

Brocade Crown
KNO3 - 30%
S - 10%
Уголь - 34%
Титан - 20%
Декстрин - 6%

Замешивать на воде либо 25% расстворе спирта в воде.
Звёзды формируются накаткой либо прессованием. Для накатки лучше использовать 25% расствор спирта в воде, потому как на воде звёзды слипаются. Нужно отметить, что на эффект влияет фракция титана, помол угля, а также (самое главное) плотность звёзд. Чтобы парча плавно оседала, звёзды должны иметь достаточно высокую плотность. Этого легко добиться накаткой. Прессуя шприцом нужной плотности добиться очень сложно. Также для плавного оседания желательно использовать титан достаточно мелкой фракции (где-то 80 - 100 мэш) и достаточно хороший помол угля (шаровой не обязателен, но если кофемольный, то достаточно качественный). Если у звезд недостаточная плотность и недостаточный помол угля и/или крупная фракция титана, то звёзды выгорают быстро, а титан потом долгое время мерцает. Получается такое "мерцающее облачко"
Видео: http://youtu.be/IafNAzPA_vc?t=1m8s

Blankley
KNO3 - 66%
Уголь - 13%
S - 8%
Ti (60 mesh) - 8%
Декстрин - 5%

Замешивать на воде либо 25% расстворе спирта в воде
В подмазке не нуждается
Видео:
Звезды изготовлены накаткой: http://www.youtube.com/watch?v=THDwB3K8MtU&list=TLt8O9F5gsXQhq6qjLZjVcCu7ZkGqAHVvm
Звезды изготовлены прессованием: http://www.youtube.com/watch?v=BQTRmQGL_sE

Golden wave
37% нитрат натрия (в оригинале нитрат калия)
9% сера
47% серебрянка
1% борная кислота
6% декстрин
Формуется на 25% расстворе спирта в воде.
Подмазка - классический ЧП +5% декстрин
Видео: http://www.youtube.com/watch?v=JBfr19cZAG4

Взято отсюда:
https://pirotehnika-ruhelp.com/index.php/topic/17-proverennye-sostavy-zvezd/



Относительно прессования звездок в соседней теме задавали вопросы:

1. digger7 Stabsgefreiter
   Сообщения:
   125
   А формовать звездки будешь чем ? Будешь точить матрицу или в гильзу ?



2. Yuber Oberschütze
   Сообщения:
   130
   Гильза слишком тонкостенна и нестабильна. Отрезок нержавеющей трубы д.26.9х1.6 справится с задачей прессования значительно лучше. Пока так, много ли мне нужно. А дальше, если понравится, может быть, закажу пресс-форму посерьезнее.

Нержавеющая труба д.26,9 выпускается с толщиной стенки 1,6мм и 2,0мм. В первом случае, при прессовании в нее формовочной смеси звездки, наружный диаметр последней будет составлять 23,7 мм, во втором - 22,9 мм. Высота рабочей части трубки должна равняться трем диаметрам, т.е. 71-75мм

Напомню, что диаметр стандартных звездок, применяемых в папковом патроне 4 калибра составляет именно 23,5 мм, высота - 22,5 -29,5мм. Для алюминиевых гильз диаметр матрицы можно увеличить до 24,5мм. А можно использовать и 23,7мм с подмоткой скотча.



Ну и еще лайфхаки:

Как сделать пиротехнические звёзды цилиндрические шприцем




Как сделать пиротехнические звёзды на НЦ лаке



Ну, и тут еще народ по-взрослому развлекается в части сооружения пресс форм для прессования звездок:



https://pirotehnika-ruhelp.com/index.php/topic/1053-pressformy-dlia-zvezdok-chto-i-kak/



Вот интересную книгу нашел по технологии пиротехники:

Платов Г.А.
Пиротехник. Искусство изготовления фейерверков. — М.: Изд-во Книжкин Дом, Изд-во Эксмо, 2004. — 320 с

Электронная версия тут:
http://pirochem.net/index.php?id1=3&category=azgotov-prim-vv&author=platov-ga&book=2004

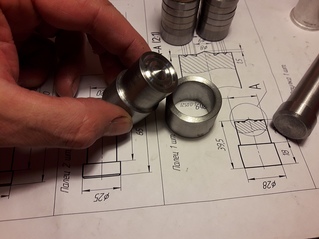

Вот попроще бюджетная матричка на диаметр 24мм :



Насколько видно по фото, ее габариты предполагают прерывистое прессование с периодической допрессовкой оставшейся порции пиротехнического состава.

Вот еще с углублением под центральный канал:



шток в два диаметра служит и для запрессовки в картонку и для запрессовки тех же пыже в гильзу 4К.
Шток с кольцами - ну все понятно, для сборки разрывных зарядов. Кольцами можно менять размер камер - например шлейфа искристого поменьше, звездок побольше. Или наоборот. Ну и удобно заглушки гипсовую делать, что на торце картонки, что по середине.

Отсюда:
http://guns.allzip.org/topic/11/557653.html

Жаль, что чертежи закрыли предметами намеренно. Можно было бы повторить. А так, придется методом проб и ошибок собственные шишки набивать.



Немного техники безопасности:

1. Изготовление экспериментальных составов проводить в минимальных количествах.
2. При работе с новыми или незнакомыми материалами и рецептами обязательно пользоваться защитным щитком, очками, нарукавниками, перчатками, фартуком.
3. После изготовления состава пиротехник обязан проверить, хотя бы примитивным способом, этот состав на чувствительность к удару, трению, лучу огня; проверить его замачиванием, увлажнением малого количества состава, с последующим наблюдением за ним, а в дальнейшем и сжиганием.
4. При нагреве смеси, появлении необычного запаха пиротехник должен прекратить работу. Необходимо принять решение об отказе от дальнейшего использования этого рецепта, а готовая смесь должна быть уничтожена путем замачивания в воде и удаления растворимых химикатов.
5. Работы должны проводиться под вытяжкой или на открытом воздухе. Рабочее место должно быть укомплектовано средствами пожаротушения (Кошма, вода, песок, огнетушитель).
6. Использовать инструмент только из неискрящего и не накапливающего статическое электричество материала (алюминий, бронза, медь, латунь, дерево, фарфор)

-Нельзя пользоваться инструментом, ситами одновременно и для хлоратов, и для нитратов. А такие, как КСЮ3 и КгТО3, — вообще несовместимы и способны возгораться даже при малом присутствии одного в другом.
-Нельзя мешать хлораты с серой. Смеси такие химически нестойки, они могут загореться во время изготовления, прямо на столе под руками пиротехника.
-Смесь глицерина с перманганатом калия (КМп03) самовозгорается через 10-20 секунд после смешения компонентов.

Надо помнить, что у неспрес-сованных составов возможность возгорания или взрывания намного выше, чем у брикетированных.

-Нельзя увлажнять двойные смеси нитратов и хлоратов с горючими металлами, так как коррозия металлов приводит к их уничтожению; металлы окисляются и пропадают. Нет смысла делать для длительного хранения такие смеси и с гигроскопичными солями. Такие смеси химически нестойки. Химически нестойки и смеси серы с магнием, но нитраты с серой и алюминием или магнием могут храниться более длительное время.

Надо запомнить, что смеси, содержащие в качестве компонентов порошок магния и одновременно алюминия, чувствительны к воздействию влаги. В то же время порошок сплава алюминия с магнием (ПАМ) более устойчив против воды, щелочных и кислых воздействий.
В смеси нитрат бария плюс алюминий может начаться реакция, если присутствует влага. При этом начнет образовываться аммиак (гШ4), и можно почувствовать его запах. В таких случаях надо немедленно прекратить работу и вынести состав из помещения. Значит, в этой смеси присутствует влага



Еще один лайфхак:



Повторюсь и дополню.

Интернет-магазины, в которых можно купить химреактивы, металлы и связующее для изготовления звездок:

1. "Менделеев-маркет", Запорожье (химреактивы, лабораторная посуда и оборудование, измерительные приборы) https://mendeleevmarket.com/
2. "Комплексное обеспечение лабораторий", Харьков ( лабораторное оборудование, промышленная химия, измерительные приборы) https://kodkh.com/
3. "Химком" ЧП, Киев (разного рода химическая продукция) https://himkom.prom.ua/
4. "Металаб", Николаев (лабораторное оборудование, химические реактивы, расходные материалы, средства индивидуальной защиты) http://metalab.com.ua/
5. "Гранд-лада", Киев (цветные металлы, сплавы, порошки, хим.продукция) https://grandlada.com/
6. ООО "Экспохим-Олтиг-Групп", Днепр (продажа технической и пищевой химии, цветных металлов, сплавов на их основе, окисей металлов и ферросплавов) https://oltyggroup.com.ua/
7. "Спецпромпостач" ТД ООО, запорожье (оптовая,розничная торговля химических реактивов и промышленной химии) https://promkin.prom.ua/
8. Пучков М., ФЛП, Харьков (порошки металлов - магий, алюминиево-магниевый сплав, ПАМ-3,4) https://harkov.flagma.ua/486127/
9. ООО "Бривер" Херсон (промышленная и бытовая химия, розница) https://briver.prom.ua/
10. ТМ Клебриг, Ровно (производство и реализация клеев и адгезивов, фасовка и сбыт промышленной и бытовой химии) https://klebrig.com.ua/

Особая проблема - покупка мелкофасованной пиртех-химии. По некоторым позициям, в частности ПВХ, идитол, засада полная.
В указанных магазинах химию продают в мелкой фасовке (100г, 1кг).
ПВХ смолу розничную удалось найти в одном месте - п.9.

Идитол на развес найти НЕ удалось. Может кто подскажет заветное место?



Предложение ПАМ и магния на форуме. Похоже, это из п.8:

Порошок алюминиево-магниевый, стружка магниевая
https://reibert.info/threads/porosh...yj-struzhka-magnievaja.1091909/#post-12145434



Также предложения химикатов для пиротехники тут:
https://pirotehnika-ruhelp.com/index.php/forum/79-prodazha-reaktivov-ukraina/



Полезные практические советы по вопросам пиротехники на форуме:
https://pirotehnika-ruhelp.com/



Приготовление любых пиротехнических составов требует специального оборудования для измельчения химических смесей. В пиротехнике для этих целей широко используются барабанно-шаровые мельницы.

Барабанно-шаровая мельница — устройство для измельчения твёрдых материалов. Применяется в основном в горнорудной промышленности, для создания порошка для использования в красках, пиротехнических средствах, и в керамике. Барабанные мельницы используются при производстве цемента, извести, гипса, керамических изделий и т. п. для измельчения материала до частиц размером менее десятых долей миллиметра. Процесс помола отличается большой энергоёмкостью и стоимостью.

В барабанных мельницах материал измельчается внутри полого вращающегося барабана. При вращении мелющие тела (шары, стержни) и измельчаемый материал (называемые «загрузкой») сначала движутся по круговой траектории вместе с барабаном, а затем падают по параболе. Часть загрузки, расположенная ближе к оси вращения, скатывается вниз по подстилающим слоям. Материал измельчается в результате истирания при относительном перемещении мелющих тел и частиц материала, а также вследствие удара.



Поскольку барабанно-шаровые мельницы промышленного изготовления являются достаточно дорогостоящим оборудованием, умельцы-кустари, в основном, пользуются мельницами, изготовленными самостоятельно из подручных материалов.

Наиболее распространенной схемой таких мельниц является рабочий барабан из сантехнической ПВХ-муфты диаметром 100-160-20мм с двумя торцевыми заглушками, вращающийся на двух валах от принтера через ременную передачу, посредством электромотора от стиральной машины мощностью 180-350Вт с оборотами 950-1450 об/мин. Мелющими телами в таких мельницах служат стальные или свинцовые шары диаметром 6-20мм, либо нарезанные длиною 10-15 мм куски арматуры диаметром 12-20мм.













Могут использоваться и более серьезные форм-факторы:



Вот китайское чудо объемом 2л:



Основные требования к самодельной мельнице:

Скорость вращения барабана. Оптимальная частота вращения барабана 1 об/сек (60-70 об/мин)

Редукция. При частоте вращения двигателя 1450 об/мин, редукция должна составлять 1:21 - 1:24. Сюда входит также и редукция пары валик-барабан. Практически, она может составлять 1:3-1:6

Заполнение барабана. На практике наиболее эффективным считается такое заполнение барабана, при котором уровень мелющих тел и измельчаемого материала не доходит до его осевой линии. В промышленном производстве, например, коэффициент заполнения мелющими телами обычно не превышает 0.35-0.45.
Коэффициент заполнения объема мелющими шарами принято считать равным 0.5. Это означает, что половину объема насыпанных в барабан шариков занимают пустоты между этими шариками. Именно эти пустоты и отводятся для измельчаемого продукта.

Диаметр шаров. На практике для небольших настольных мельниц берут шары диаметром от 6 до 20 мм. Иногда, чтобы убить двух зайцев, засыпают шары разного диаметра.

Мощность двигателя. В теории она НЕвелика. Может составлять всего 0,33 Вт. На практике лучше иметь приличный запас, позволяющий не думать о системе охлаждения двигателя. Обычно, мощность двигателей, применяемых в мини шаровухах, составляет 60 - 350 Вт

Звукоизоляция. Поскольку процесс помола довольно шумный, необходимо заботиться о снижении уровня шума. Оно обеспечивается помещением шаровой мельницы в кожух из шумопоглощающего материала



Вот еще одна простая машинка для измельчения пиротехнических продуктов:



В данном девайсе использован эл.двигатель от старого пылесоса типа Ракета на 370 ватт, 15000 об/мин. На вал двигателя, на который раньше крепилась дюралевая крыльчатка с резьбой под гайку, надет нож из полоски нержавейки толщиной 3мм и крепко законтрагаен. В качестве корпуса емкости измельчителя использована жестяная банка из-под консервов объемом 850мл. Для предотвращения пыления, между валом двигателя и банкой установлено уплотнение - втулочка из фторопласта по диаметру вала. Машинка мелет мелко и быстро, правда, при работе издает сильный звук, как от воздушной сирены, это её единственный минус при работе в помещении.



Немного ликбеза:

Пиротехнические составы и средства



Лайфхаки 77-летней давности:

Война потребовала от ученых, конструкторов, работников пиротехнических заводов не только резко увеличить выпуск продукции, найти заменители компонентов пиротехнических средств, но и создать в короткие сроки ряд новых и организовать массовое производство их.
Когда из-за эвакуации в тыл заводов прекратили выпуск синтетической смолы идитола, разработали и освоили в производстве пиротехнические составы на основе имевшейся в запасах природной смолы шеллака.
Для сокращения производственного цикла применили при изготовлении составы сигнальных огней, не требующие сушки, с использованием природного асфальтита.
Вместо дефицитной натуральной олифы, изготовляемой из пищевых растительных масел, применили доступные канифоль и индустриальное масло.
В пиротехнических смесях использовали имевшиеся в достатке алюминиевые порошки и пудры, изготовленные из вторичного алюминия.



Где то были составы именно для 15 мм сигнальных звездок (сигнал охотника). Заводские с указанием пропорций. Красный, зеленый и желтый.
А перечень составов который приведен выше больше для СУ (сал. установок) предназначен.
Иначе так можно ствол засрать что и не отчистишь......



Я не понял, чем засрать, дымным порохом? Так Вы его по-любому засрете! Бездымный в ракетницах не работает. Слишком короткий ствол, мала обтюрация, ничтожно давление.
Или Вы собрались звездки прямо в стволе поджигать???
Не советую! Неблагодарное это дело. И опасное! Пусть лучше зажигаются там, где и положено - в полете, метров за 10 от стрелка.
Для этого именно и предусмотрена в сигнальных патронах установка между порохом и звездкой дополнительных пыжей с небольшими отверстиями для замедления времени поджига звездки. Юзайте смело! Но не переусердствуйте с укупоркой патрона!



Вот, кому надо, состав фабричных звездок:

Технические характеристики 26мм сигнальных патронов

• инд. 7С15, р/ч 3-25125

• цилиндрическая

• светло-коричневый

• бумага

• сигнальный состав, ОСТ В84-1712-79

• капсюль-воспламенитель накольный КВ-32

• ударное и термическое

• Применяется в Вооруженных силах для подачи сигнала в ночное время.

• Патрон состоит из бумажной гильзы с металлическим цоколем стальной крышки с опознавательными знаками, пыжей, бумажного цилиндра, пиротехнической звездки, порохового заряда и капсюля-воспламенителя. Звездки патронов красного, зеленого и желтого огней различаются по высоте и массе, соответственно, различна и масса самих сигнальных патронов.

• ТИП ПАТРОНА красн.огня зелен.огня желт. огня
  МАССА ПАТРОНА 42.2 г 44.3 г 50.4 г
  МАССА ЗВЕЗДКИ 19+/-3.2 г 22+/-3.2 г 26+/-4.2 г
  ДЛИНА ЗВЕЗДКИ 22.5+/-2.5 25.0+/-3.0 29.5+/-4.5

• СОСТАВ КРАСНОГО ОГНЯ (35-05):

• Стронций азотнокислый.............Sr(NO3)2..........66+/-3%

• Порошок магниевый МПФ-3............Mg................14+/-2%

• Гексахлорбензол..............................Cl.................14+/-2%

• Смола СФ-0112А...................................................6+/-1% .

• СОСТАВ ЗЕЛЕНОГО ОГНЯ (33-01):

• Барий азотнокислый...................Ba(NO3)2..........66+/-3%

• Порошок магниевый МПФ-3............Mg.................14+/-2%

• Гексахлорбензол..............................Cl..................14+/-2%

• Смола СФ-0112А....................................................6+/-1% .

• СОСТАВ ЖЕЛТОГО ОГНЯ (34-01):

• Барий азотнокислый...................Ba(NO3)2...........54+/-3%

• Стронций углекислый....................SrCO3..............5+/-1%

• Порошок магниевый МПФ-2............Mg..................19+/-1.5%

• Криолит марки КА.................................................14+/-2%

• Смола СФ-0112А....................................................8+/-1%

• Патрон отстреливается из пистолетов СП-81, СПШ или кассеты ЭКСП-46 под углом 80-90 градусов. Время горения сигнальной звездки не менее 6,5 с, высота подъема не менее 90 м.

• На корпусе патрона имеются маркировочные надписи, содержащие информацию о заводе-изготовителе (первые цифры), номере партии (вторые цифры), годе изготовления (последние цифры). Пример записи маркировочных обозначений: 000-00-00.

• На крышке патрона зеленого огня имеются две круглые выпуклости, красного огня - одна круглая выпуклость, желтого огня - одна продолговатая выпуклость.

• Цвет крышек патронов соответствует цвету огня пиротехнических звездок.



Вот еще один простой рецепт изготовления звездки сигнального патрона зеленого цвета.

Понадобится:

1. Нитрат бария - продается в любом хим-магазине, не дорого. Можно взять натривую селитру. Тогда цвет огня будет желтым.
В принципе, можно взять и калиевую селитру, но сила света будет не та.

2. Сера коллоидная (на рынке в удобрениях или хим-маге)

3. Магниевый порошок (можно заменить ПАМом (сплав al + mg 1:1)
Можно взять алюминиевую серебрянку (в ущерб яркости)

4. Пирокселиновый порох ("Сокол" итд)

5. Ацетон

6. ЧП (черный порох, любой)

Изготовление:

Сначала готовим оправку на сигнальную звездку, для этого промазываем клеем ПВА любую подходящую бумагу (или тонкий картон) и сворачеваем из нее трубку толщиной стенки 2-3 мм. и наружным деаметром по внутренему диаметру гильзы. Обмазываем оправку клеем (для прочности, после высыхания).Когда высохнет оправка должна выходить из гильзы с характерным звуком.

Затем готовим сигнальную звездку, для этого отвешиваем 5 частей измельченного нитрата бария смешиваем их с 2 частями серы и 2.5 частями горючего (магний, пам, серебрянка). Все тщательно перемешиваем.

Насыпаем в какую-ниб емкость немного пороха "сокол" (или подобного) и заливаем небольшим кол-ством ацетона и оставляем до образования липкого желе.

Когда весь "сокол" растворился в ацетоне, засыпаем туда нашу смесь для сигнальной звездки и тщательно перемешиваем. Можно добовлять еще ацетона пока не добьетесь консинстенции густого (не липкого!) теста.

"Тесто" закладываем в подготовленую оправку для звездки и пресуем чем-нибудь подходящим.
p.s. чем лучше спресуете тем крепче будет звездка, следовательно меньше вероятность ее разрушения при выстреле.

Теперь готовим намазку на звездку:
Для начала делаем такое же "желе" из ацетона и "сокол"а только "сокола" теперь надо ложить еще меньше.

Измельчаем черный порох и замешиваем до липкого теста на этом "желе".
Намазываем готовой намазкой сигнальную звездку с одного торца и обмакиваем намазанный торец в сухой черный порох.

Высушиваем (обычно хватает суток)

ВСЕ! Сигнальная звездка готова!



Мы с Вадоспиро уже подумываем над новым лайфхаком. Над тем, как распилить
Осветительный элемент 82 минометной мины на звездки для снаряжения сигнальных патронов!
Интересно, сколько звездок из него может получиться?



Прикинул, из одного факела мины 82мм (ф=63, h=66мм), если все пойдет по плану, должно получиться около 10 звездок 24х24х30мм. Восемь целых и две придется клеить из обрезков.
По-ходу, стоимость одной звездки будет 15грн - ниже даже, чем из китайских фейерверков!
Ну, а как выйдет на деле - покажет вскрытие!
