Зенитный прицел МГ-34

Помогите с детальными фотами в разборе самого узла крепления, или чертежом внутрянки.
Зарание благодарен.

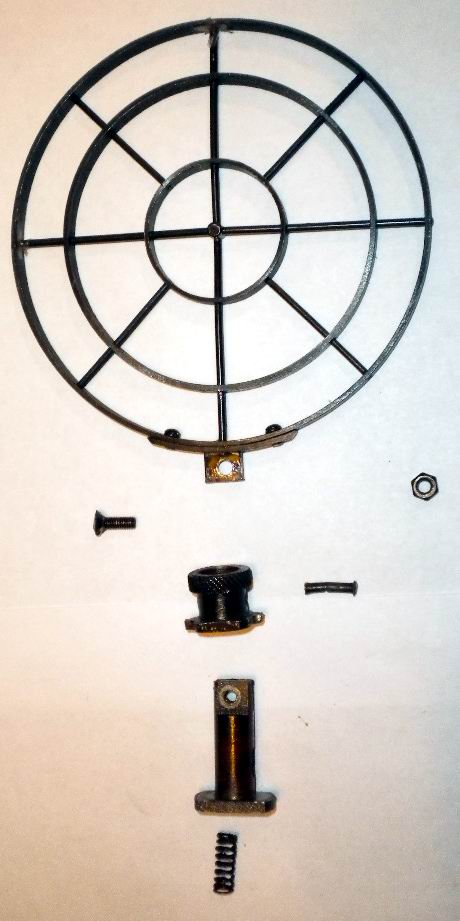

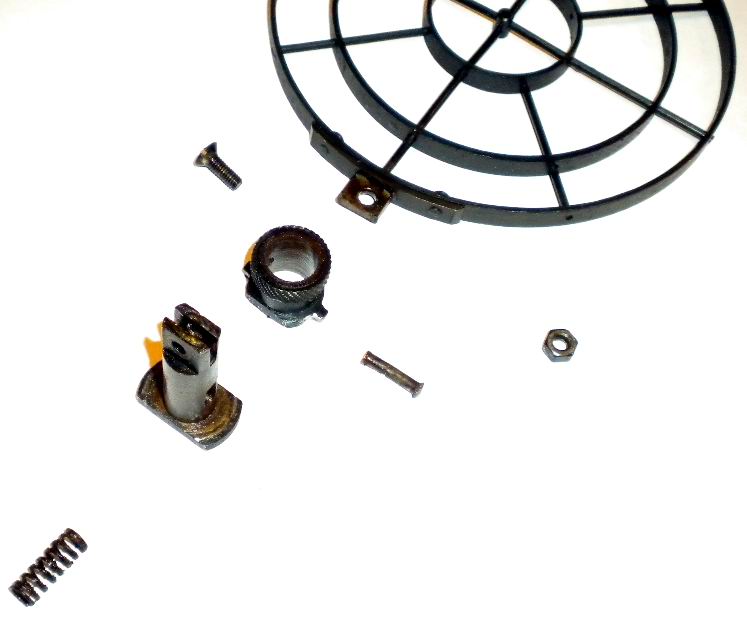

открутите винтик,снимите "ножку" и в ней выбейте штифт с торца..



http://reibert.info/forum/album.php?albumid=4732
А в чем собственно проблема? Можно конкретней?
Там, насколько я знаю, может быть проблемной только пружинка и всё. Устройство простейшее.

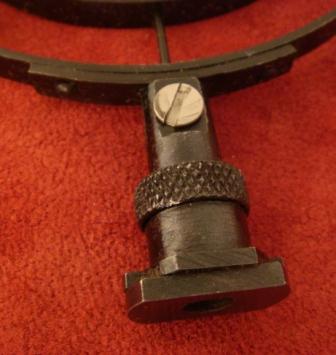

А винтик, на фото, не катит. Подберите другой, или завороните этот.



Сам отрыл?



Если копанный, лучше не разбирать.



НИКОЙЛ вот как раз то что нужно, благодарю.
Разбирать то как раз и нечего, саму паутинку купил на форуме копаную а вот механизм доделаю сам, по другим фотам из сети неопределиш его внутренее устройство.



я свой разобрал вобще без труда.

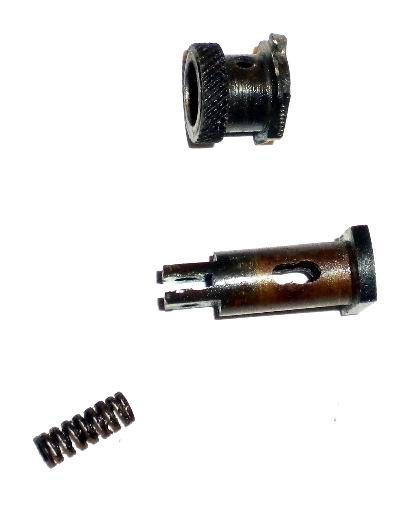

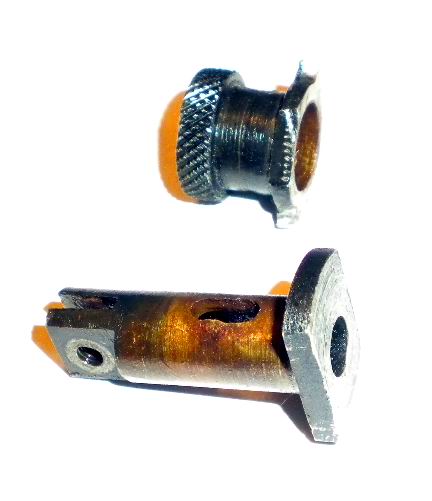

а ваших фото не хватает ещё одной детали - поршенька, из очень тонкой стали, в который помещена пружинка таким образом, что она упирается в поперечный штифт посредством глухой части этого поршенька...

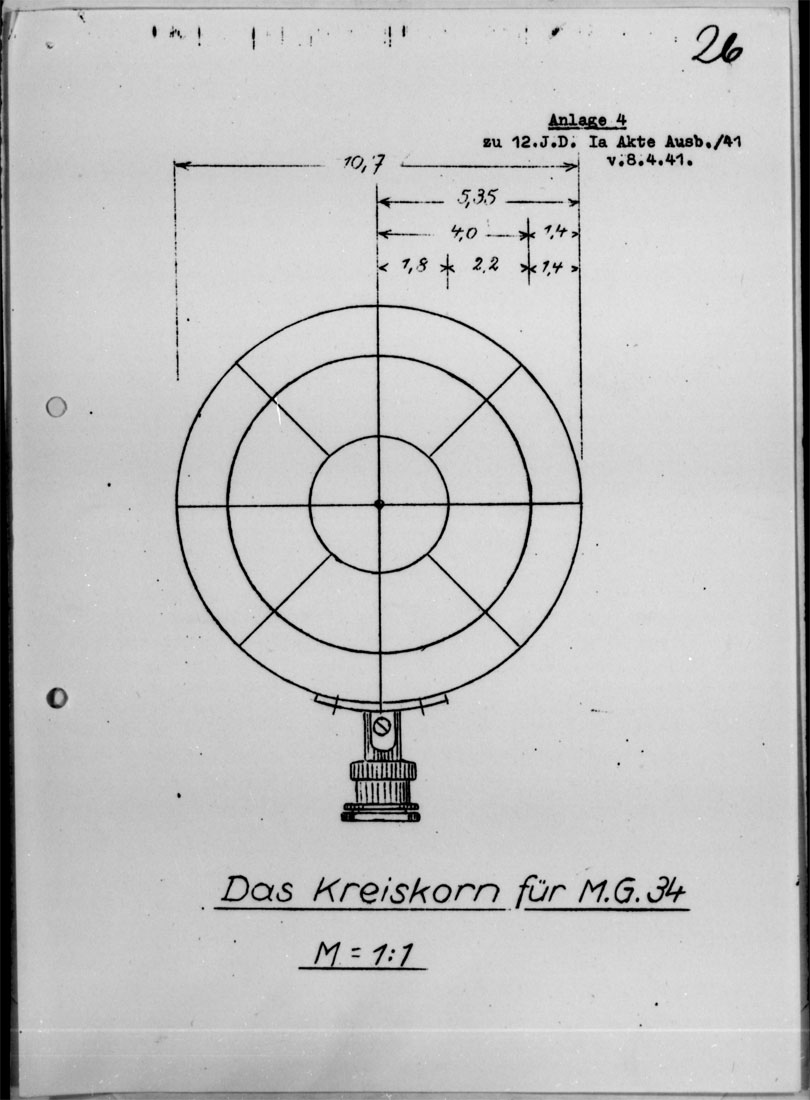

Коллеги, у кого есть такой такой чертёж Kreiskorn fur MG42?
