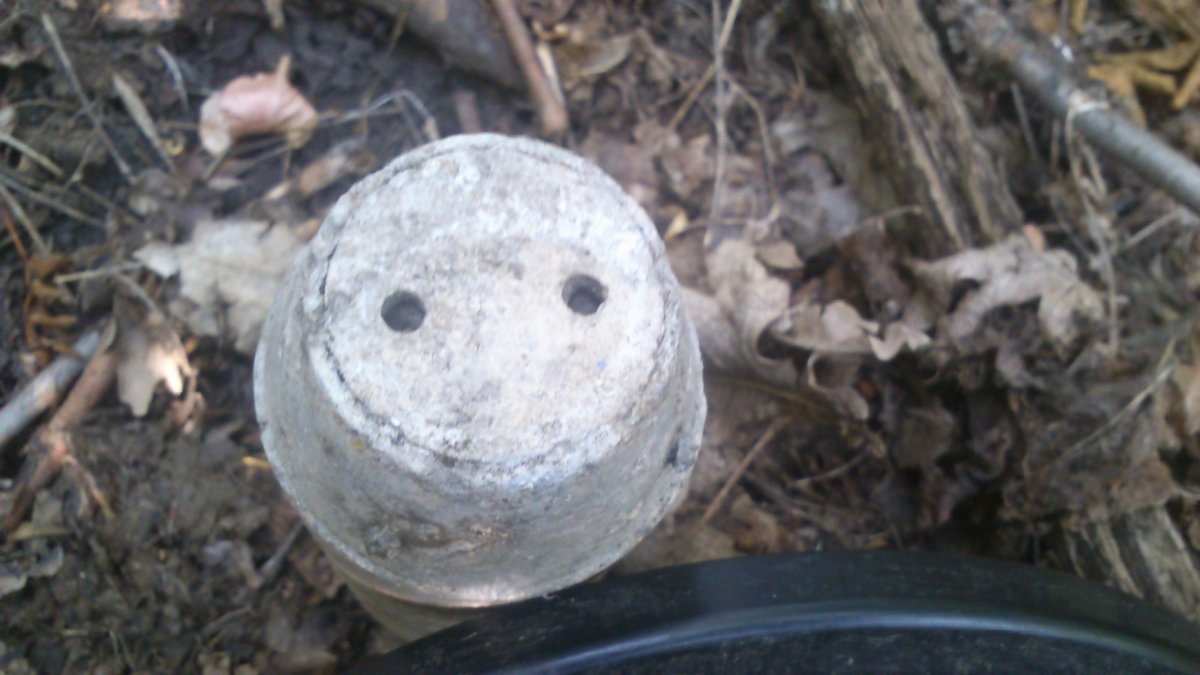

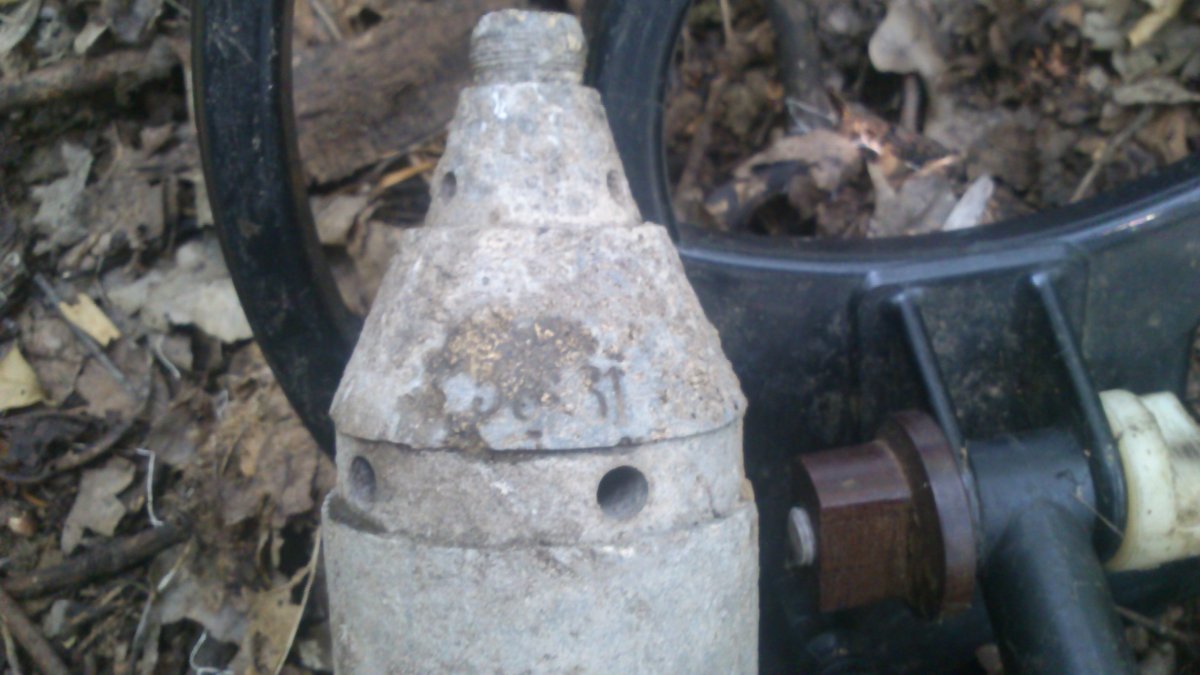

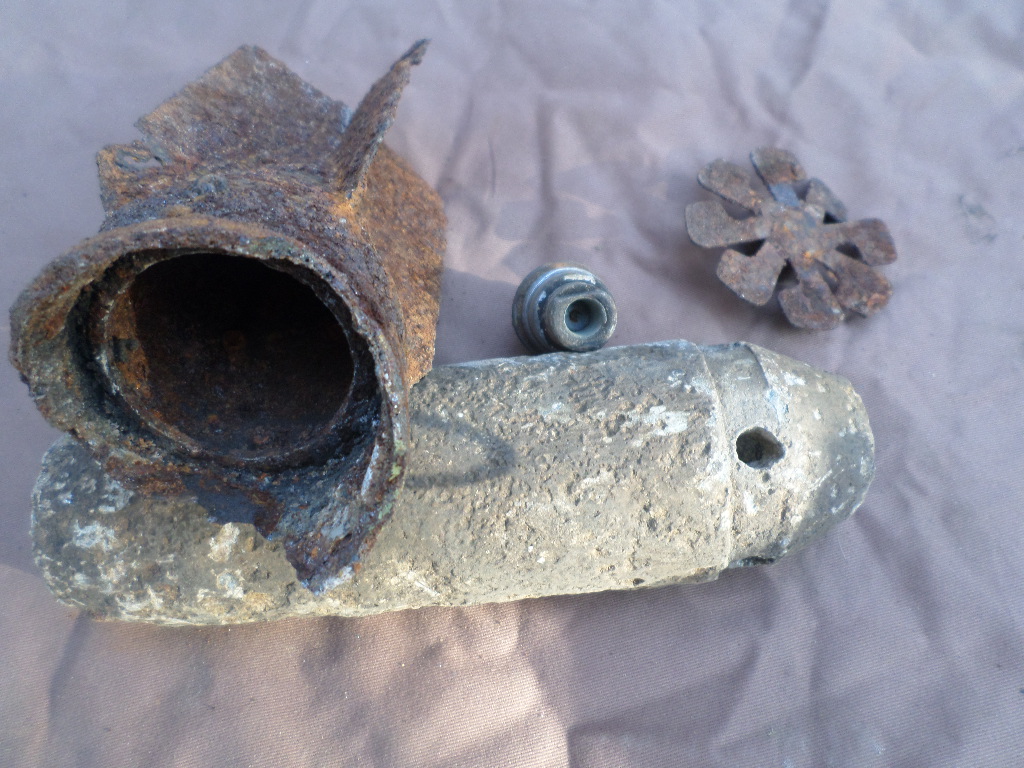

Приветствую камрадов! Сегодня попалась такая штука - сигнал цветной, материал, навскидку, что-то связано с алюминием. В нижние отверстия (относительно головы) палочка заходитна 3 см. , потом упор. Неоднократно подымал Ганс зажигалки, целые и горевшие, дальнее сходство есть. Да, на задней части присутствуют "пиптыки" похожие на клёпки стабилизатора. Может, это гаша "зажигалка"? Катушка у меня 25 см. Заранее спасибо!

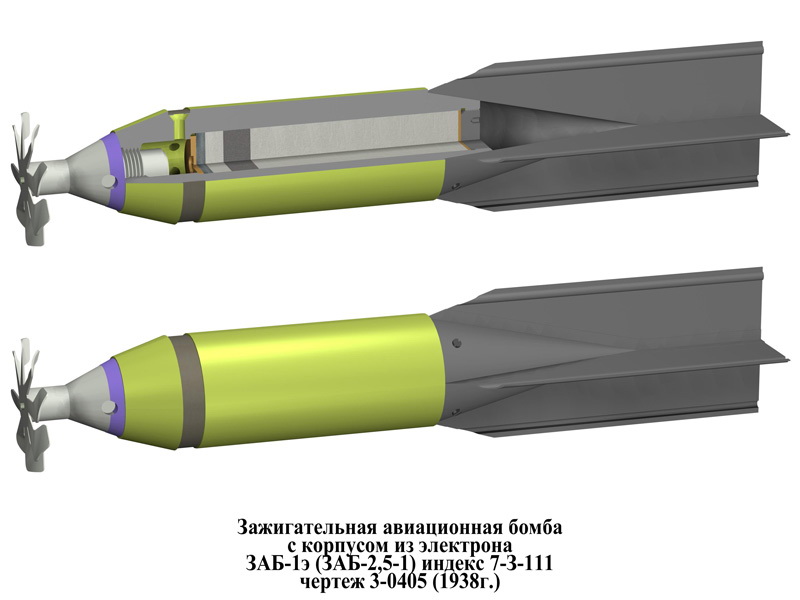

Ага...СССР....ЗАБ-1Э Зажигательные авиабомбы ЗАБ-1э с корпусом из горючего сплава «электрон» в ходе советско-финляндской войны, по мнению комиссии УВВС КА, зарекомендовали себя не очень хорошо. К примеру, в порту Койвисто вдоль берега был устроен открытый склад сухого строительного леса, уже готового для вывоза. В него попало несколько зажигательных авиабомб ЗАБ-1э (установлено по оставшимся стабилизаторам) и ЗАБ-10тг. Однако вызвали пожар именно последние, в результате чего на площади 200 х 300 м2 заготовленный лес выгорел полностью. Зато бомбардировка склада ГСМ площадью 200 х 500 м2, расположенного возле выборгского порта, оказалась не столь успешной, как того требовало задание. Во-первых, все сооружение было выстроено на каменистом гранитном грунте. Во-вторых, его бомбили только авиабомбами ЗАБ-1э. В-третьих, противопожарные мероприятия, заранее учтенные архитекторами, сыграли свою роль. Склад состоял из четырех небольших кирпично-бетонных зданий и 12 стационарных цистерн емкостью 2000-3500 м3 с толщиной стенок 6-8 мм. В данном случае ЗАБ-1э применяли совершенно неграмотно. Успех бомбардировки подобных объектов могут обеспечить как минимум ЗАБ-50тг или фугасно-осколочные авиабомбы совместно с ЗАБ-10тг. Однако на деле, несмотря на большое количество авиабомб, сброшенных на территорию склада, единственную цистерну удалось пробить авиабомбой ЗАБ-1э. Масло из емкости разлилось вокруг, но воспламенили его другими авиабомбами ЗАБ-1э. Пожар происходил только возле этого хранилища, предусмотрительно огороженного строителями бетонным забором высотой 2-2,5 м, и продолжался до полного выгорания масла. Неудачу авиации исправила полевая артиллерия, и все остальные емкости были повреждены именно из пушек. Рядом со складом ГСМ располагался мыловаренный завод, поэтому в ходе обстрелов и бомбардировок, естественно, досталось и ему. Завод состоял из 4 кирпичных корпусов фабрично заводского типа с полами и межэтажными перекрытиями из железобетона. Большой деревянный сарай – склад сырья – находился возле проходной – небольшого деревянного одноэтажного дома. У всех зданий крыши были покрыты прочными досками дюймовой толщины и рубероидом, а внутренний двор между ними вымощен булыжником. Одна из ЗАБ-1э, предназначавшихся складу ГСМ, попала в здание проходной. Она пробила крышу и загорелась внутри помещения. В результате в полу выгорело отверстие диаметром 1 м, обгорели две стены, после чего пожар сам потух. В итоге дом требовал лишь незначительного ремонта. Другая ЗАБ-1э попала в производственный корпус, пробила крышу и воткнулась в железобетонное потолочное перекрытие, не сработав. Часть авиабомб, упавших на большой площади, также не сработала. Деревянный сарай, расположенный в 100 м от производственных корпусов, сгорел полностью. Основная часть разрушений производственных корпусов принадлежала полевой артиллерии. Таким образом, применение ЗАБ-1э по подобным целям было совершенно неоправданным. Как минимум, здесь требовались ЗАБ-10тг. В горючий корпус малогабаритной зажигательной авиабомбы ЗАБ-1э, выполненный из алюминиймагниевого сплава «электрон» с толщиной стенок 13,5 мм, вкладывали прессованную шашку из военного термита марки «6». Пять газоотводящих отверстий закрывали изолентой, намотанной на кольцевую канавку. Сгорая в течение 1,2 мин, боеприпас развивал температуру пламени 2000-2500°С и оставлял на месте падения только стальной стабилизатор и раскаленные шлаки. В отличие от ровного горения ЗАБ-2,5т, у ЗАБ-1э оно сопровождалось «интенсивным искрообразованием и разбросом горячих шлаков на расстояние до полуметра». ЗАБ-1э применяли с помощью сбрасываемых ротативно-рассеивающих авиабомб РРАБ, а также сбрасывали их залпом из стационарных самолетных кассет-ведер. В 1940 году в условиях дефицита магния конструкторы намеревались уменьшить толщину корпуса боеприпаса, за счет чего нарастить массу боевого заряда. Однако в 1941 году (официально считается, что в 1942 году) производство ЗАБ-1э пришлось полностью прекратить из-за отсутствия магния. Дело в том, что практически весь этот металл, добываемый в Наркомате цветных металлов, а также его запасы из фондов Главалюминия просто жгли круглыми сутками, чтобы его порошкообразной окисью заменить централит – остродефицитный компонент твердого ракетного топлива в двигателях снарядов знаменитых «катюш». Динамика выпуска ЗАБ-1э умалчивает, что с 1941 году это было не производство, а всего лишь расход остатков мобзапаса корпусов, которые довольно трудно было утилизировать. Поэтому до 1942 году практически под всеми ЗАБ-1э подразумевали зажигательные элементы для снаряжания авиабомб ЗАБ-100цк, куда их вкладывали по 8-10 штук без взрывателей и оперения. До начала войны ЗАБ-1э чертежа 3-0405 серийно изготавливали на Пресненском механическом заводе, заводах «Ростовский механизатор» и «Красный маяк» Наркомата общего машиностроения, на Калининском механическом Наркомата среднего машиностроения, а также на заводе № 61 Наркомата боеприпасов. С 1941 года эти авиабомбы получили наименование ЗАБ-2,5-1. Между тем еще в середине года на эти заводы поступил формуляр, где разрешалось план по сдаче ЗАБ-1э самостоятельно заменить поставками зажигательных авиабомб ЗАБ-2,5т. ЗАБ-1э черт. 3-0405 Длина (без взрывателя), мм 365...370 Диаметр корпуса, мм 60...62 Размах оперения, мм 85 Масса, кг: - авиабомбы без взрывателя 1,43...1,50 - зажигательного состава 0,45...0,47 Используемые взрыватели (1 шт.) АМ-Б, АМ-Б б/в, АГМ-1 к/в Источники: Е.Пырьев, С.Резниченко. Бомбардировочное вооружение авиации России 1912-1945 гг.
Спасибо за полный и исчерпывающий ответ! Копаю уже лет 10, но такую "зажигалку" встречаю впервые... Я так понял, эту применяли в качестве наполнения наших ЗАБ-100цк - на ней нет взрывака и оперения. Хотя, я , может, ошибся - взрыватель вроде как на месте, нет колпачка... Ещё вопрос, стоит её забрать - я оставил там, где выкопал - может, кому для ММГ будет интересна?

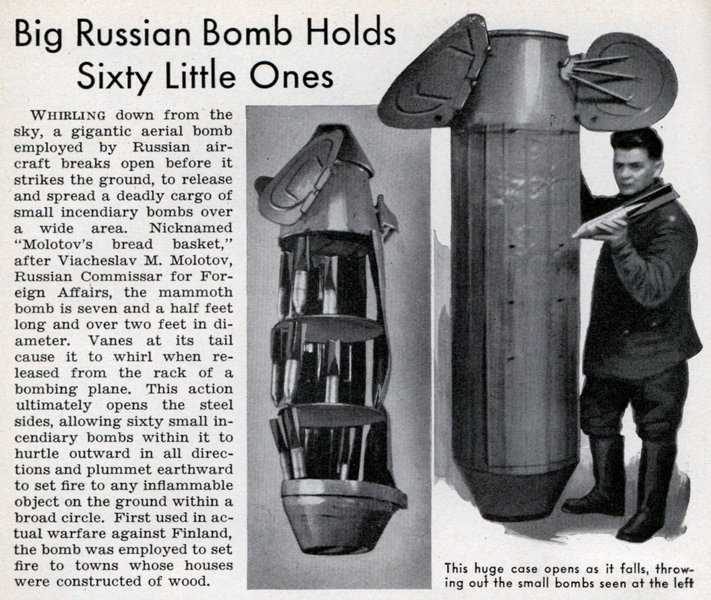

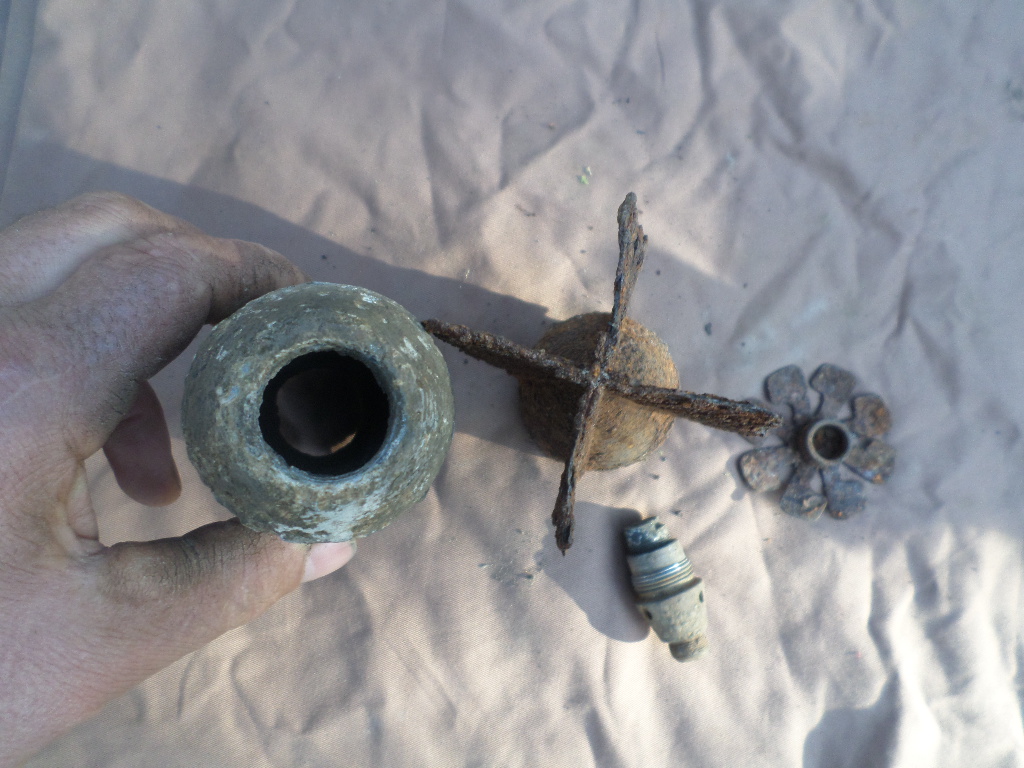

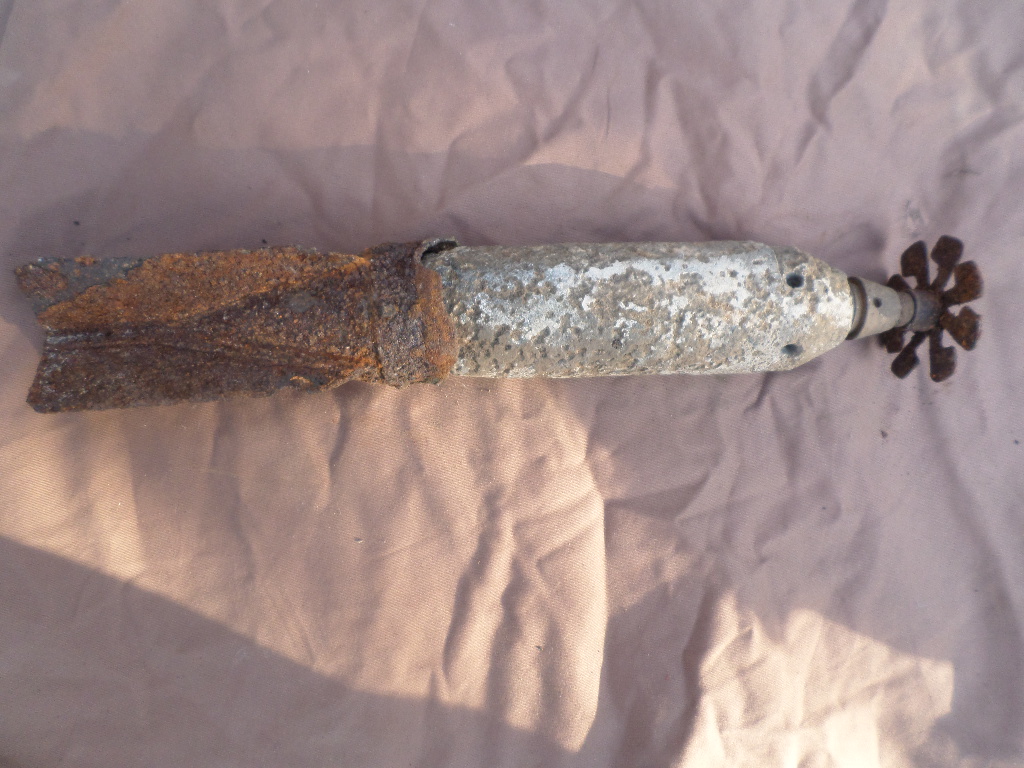

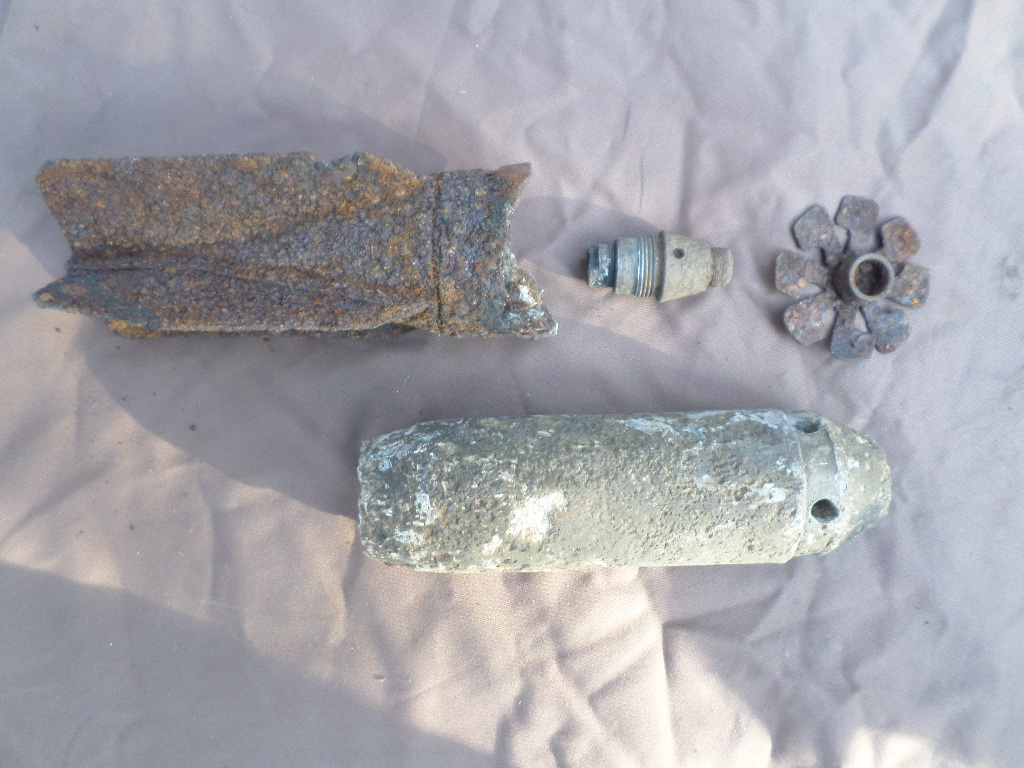

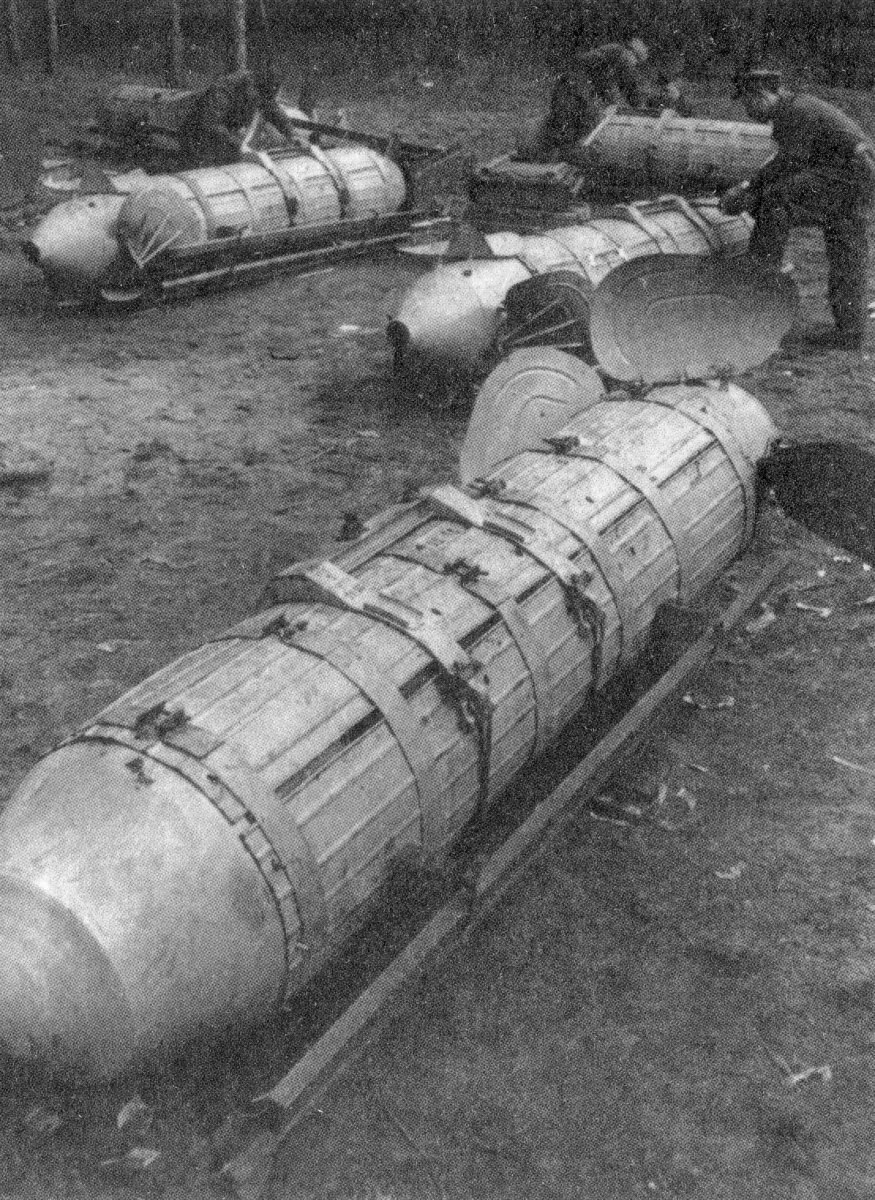

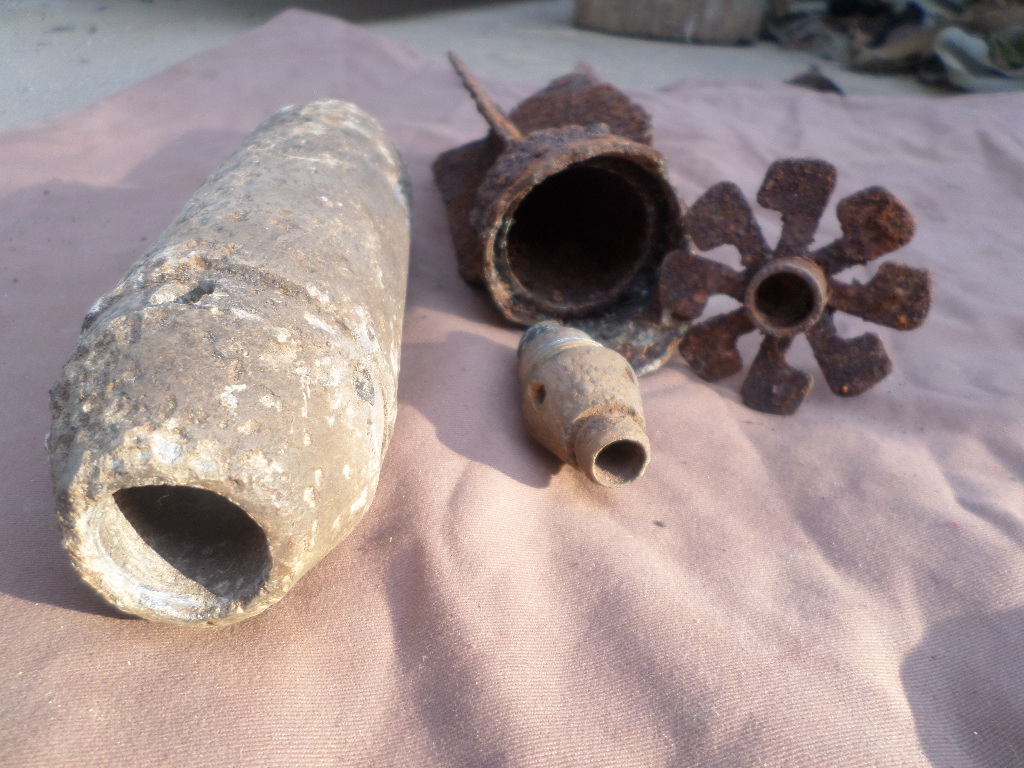

Конкретно Вашу не применяли для снаряжения ЗАБ-100цк. В корпус "сотки" укладывали ТОЛЬКО КОРПУСА ЗАБ-1э. Без взрывателей. Ваша же находка могла применяться для снаряжения ротативно-рассеивающих кассет (авиабомб), при этом ветрянка скручивалась с установленного в головное очко взрывателя. Хвостовое оперение за столько лет исчезло "в песках времени" или лежит рядом и Вы на него не обратили внимание. Как Вы верно отметили - у Вашей находки взрыватель установлен, но 99,9 процента это ВОСПЛАМЕНИТЕЛЬ АМ-Б, отличающийся от ВЗРЫВАТЕЛЯ АМ-А тем, что вместо детонатора установлен капсюль-воспламенитель (см. схему). Для отличия взрывателей на корпусе АМ-Б наносили полосу белого или фиолетового цвета.
Ещё раз, спасибо за информацию! Я почистил головную часть от земли и в отверстии взрывателя на глубине около 1 см. стала видна диафрагма, как на алюминиевых взрываках Ганс миномётных 50-ток...Может, это и есть капсюль-воспламенитель? Думаю, по вашему рисунку это примерно то - хотя выпуклости я не заметил. Вы, как спец в этих вопросах, что посоветуете - забрать домой на ММГ или лучше её не крутить?
1. Капсюль-воспламенитель - под цифрой 6. 2. Посмотрите внимательно (если есть возможность) - на корпусе взрывателя должна быть видна маркировка. 3. Без хвоста (а его трудновато будет найти) - макет будет "не тот". 4. ДАВАТЬ СОВЕТЫ - НЕ БЛАГОДАРНОЕ ДЕЛО.... 5. Каждый сам делает свой выбор, исходя из своих навыков, умений и "предпочтений" при коллекционировании предметов копа. P/S Я бы ММГировал предмет....
