Затворы винтовок Манлихер М35 и М43

Тема у розділі 'Вооружение и техника', створена користувачем Bekera, 13 кві 2013.

  1. Bekera

    Bekera Stabsgefreiter

    Рейтинг:
    3
    Відгуків:
    32
    Лоти
      на продажу:
    0
      продані:
    62
    Повідомлення:
    780
    Адреса:
    Киев УКРАИНА
    По случаю покажу отличия затворов винтовок Манлихер М35 и М43 и их разборку.

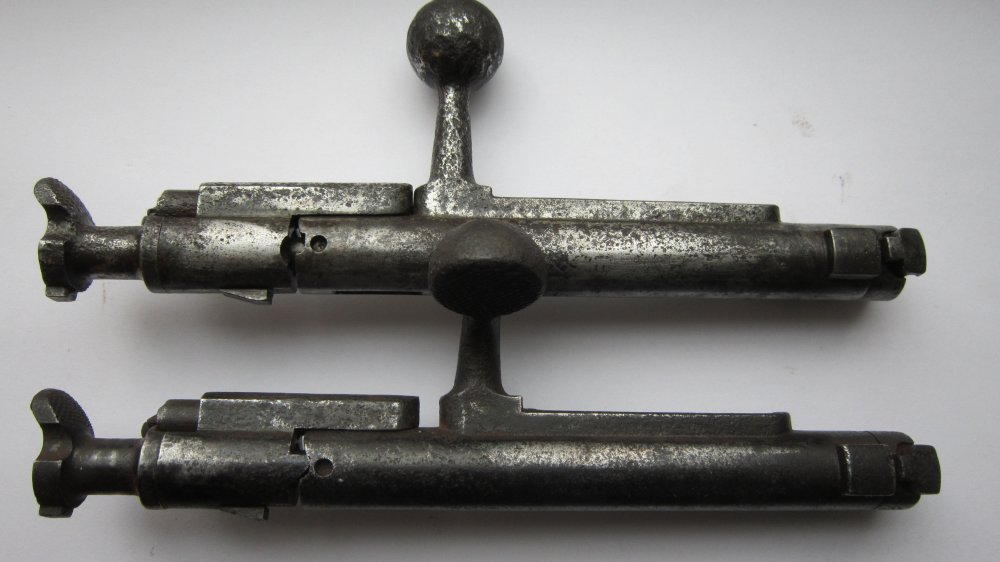

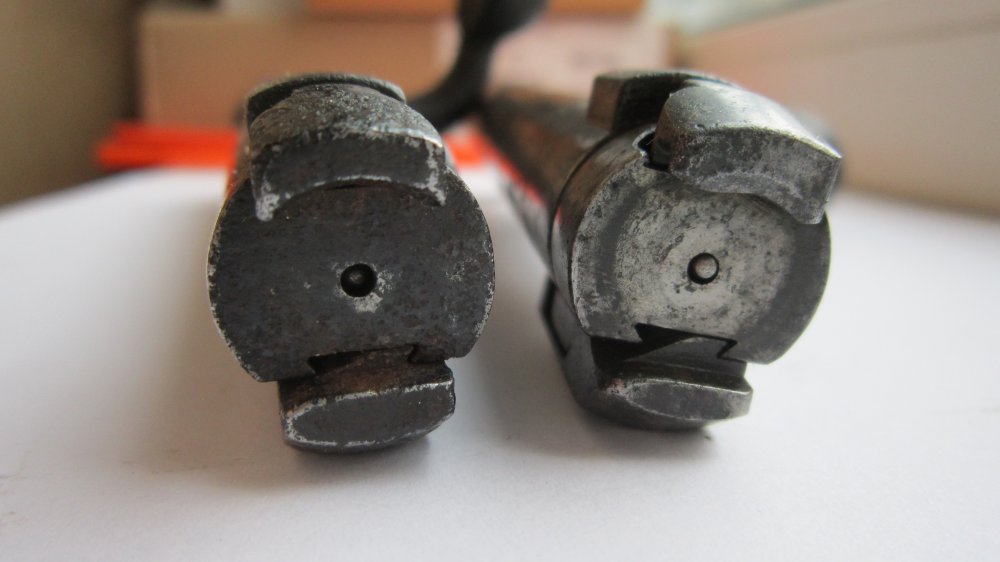

    Первое отличие – загнутая ( М43) и прямая (М35) рукоятка затвора. Второе отличие в личине. У М35 личина под патрон 8x56mm, у М43 - 7.92x57. Предположительно у G98/40 затвор такой же, как и у М43.


    Images:

    Dobonsun, v_intore_z, Darmidomt та 5 іншим подобається це.
  2. Цікаві лоти

    1. Отпескоструена покрашена порошковой краской в три слоя грунт Краска лак. Не течёт
      2000 грн.
    2. 5000 грн.
    3. Кришка редуктора моста Mercedes-Benz 1500 .З болота .Ціла.
      2100 грн.
    4. Копаний з болота.Наче все ціле.
      1700 грн.
    5. Небольшая деформация. Остатки родной краски. А вот и родной экземпляр: https://voenhronika.ru/publ/v...
      2 грн.
  3. Bekera

    Bekera Stabsgefreiter

    Рейтинг:
    3
    Відгуків:
    32
    Лоти
      на продажу:
    0
      продані:
    62
    Повідомлення:
    780
    Адреса:
    Киев УКРАИНА

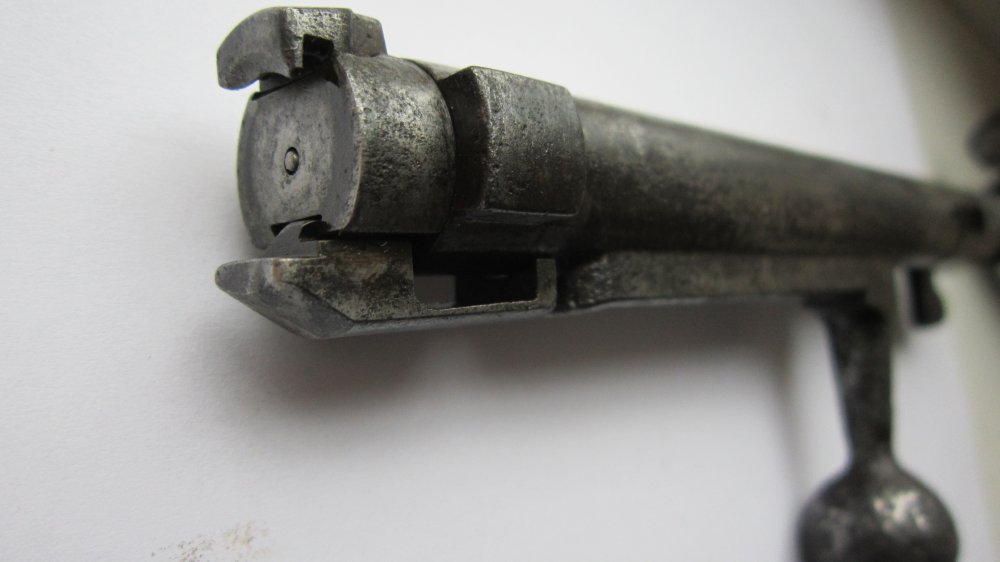

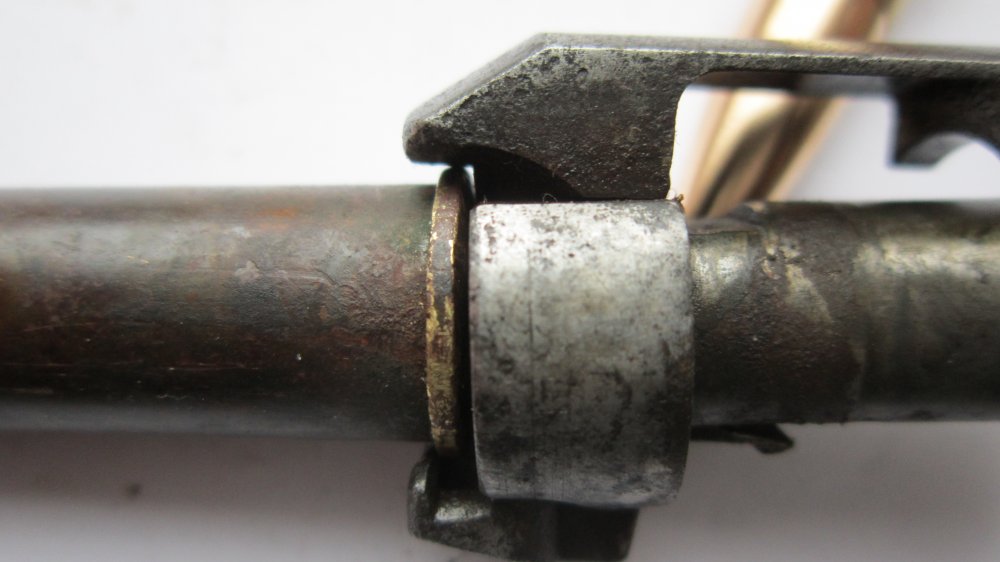

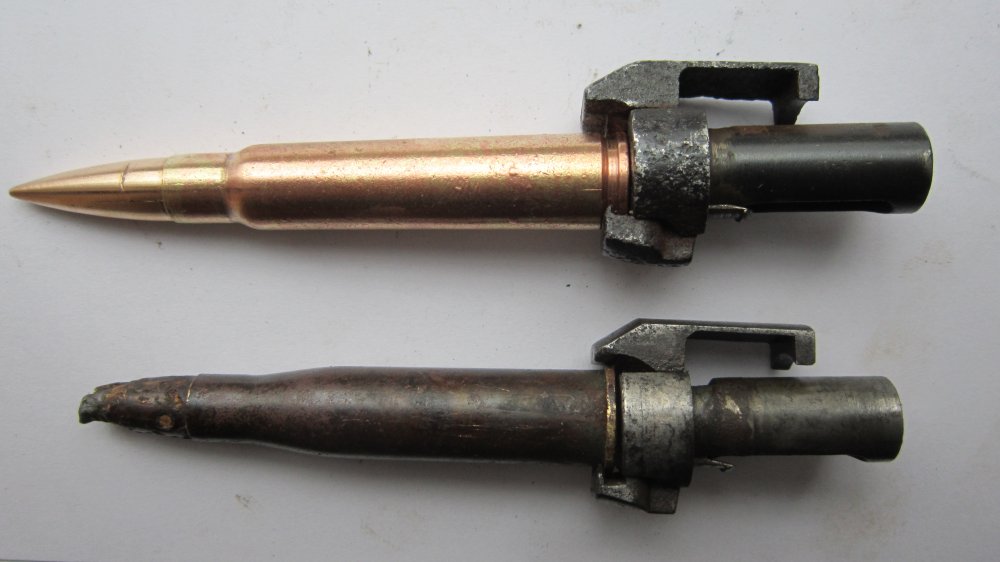

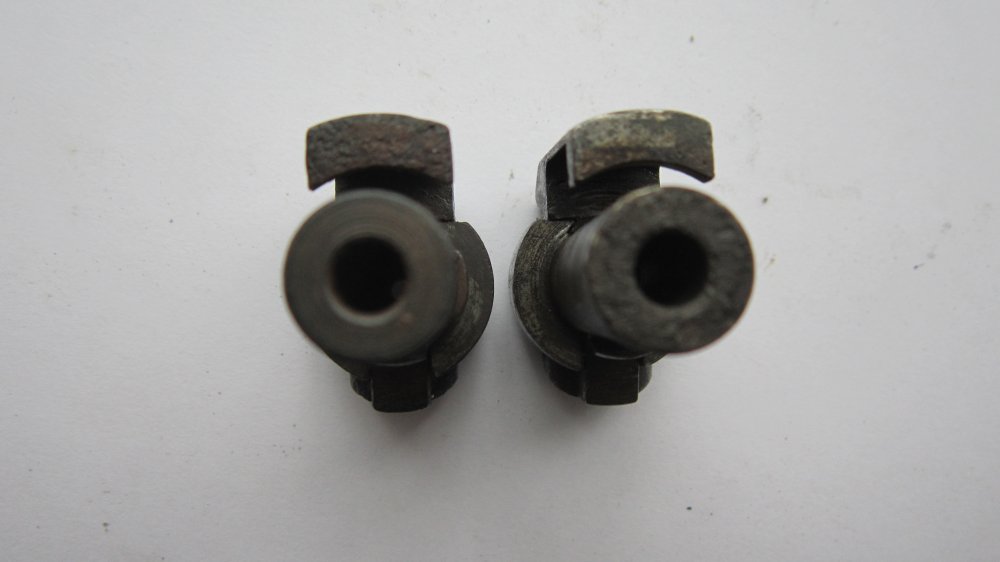

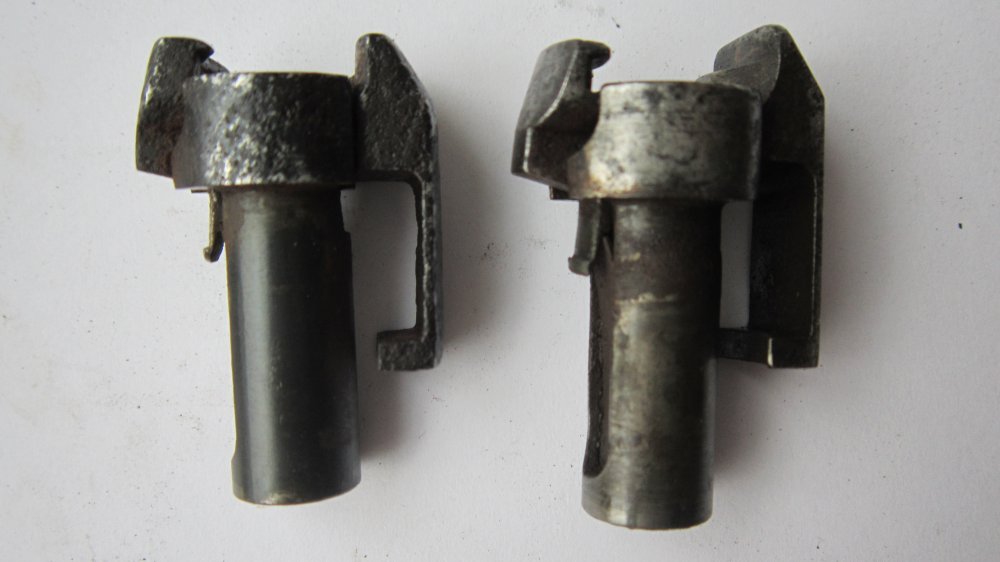

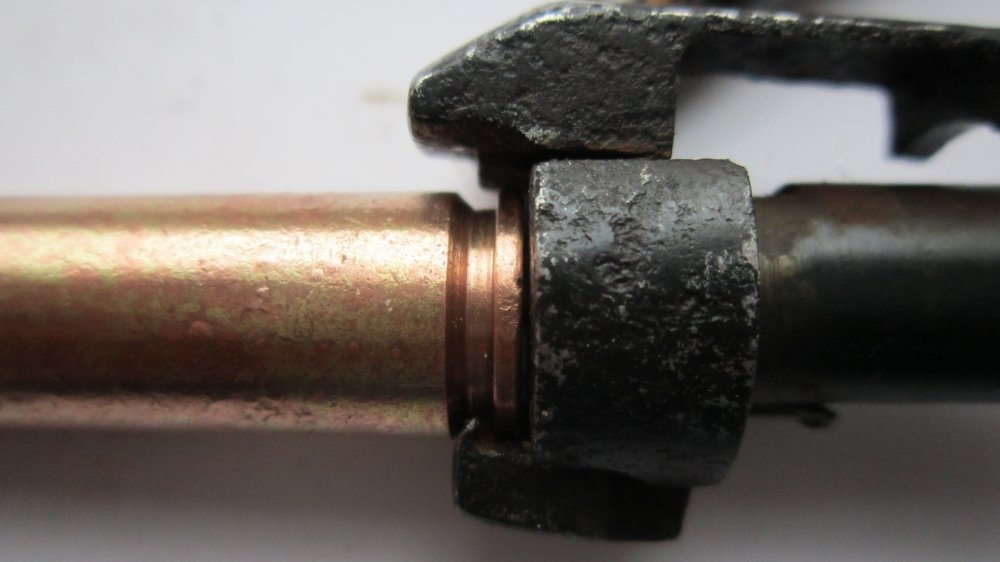

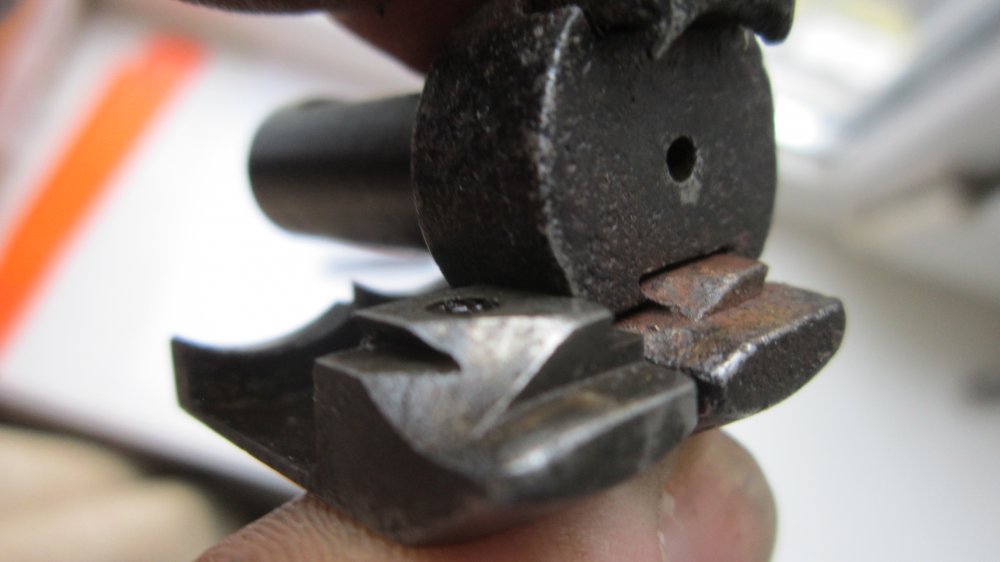

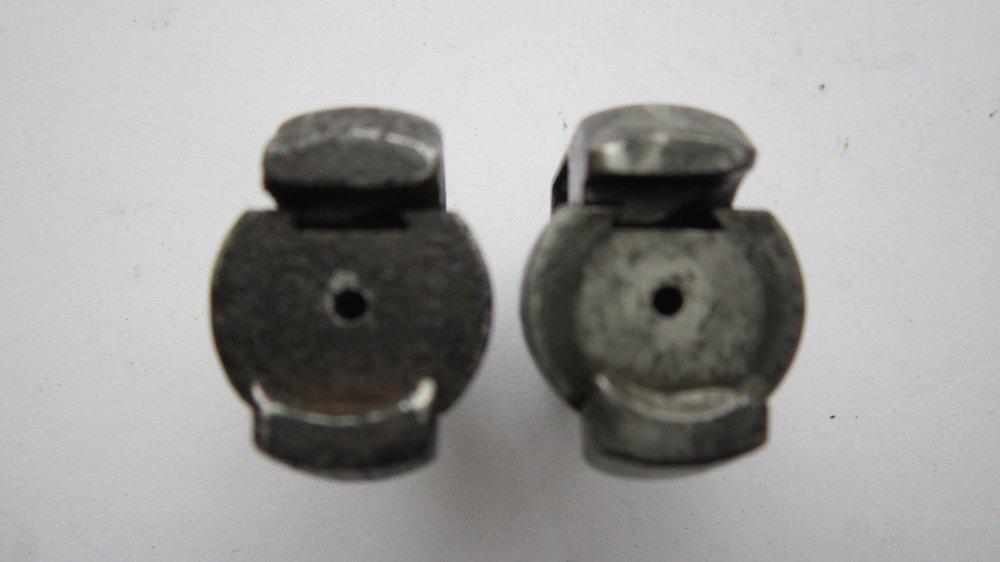

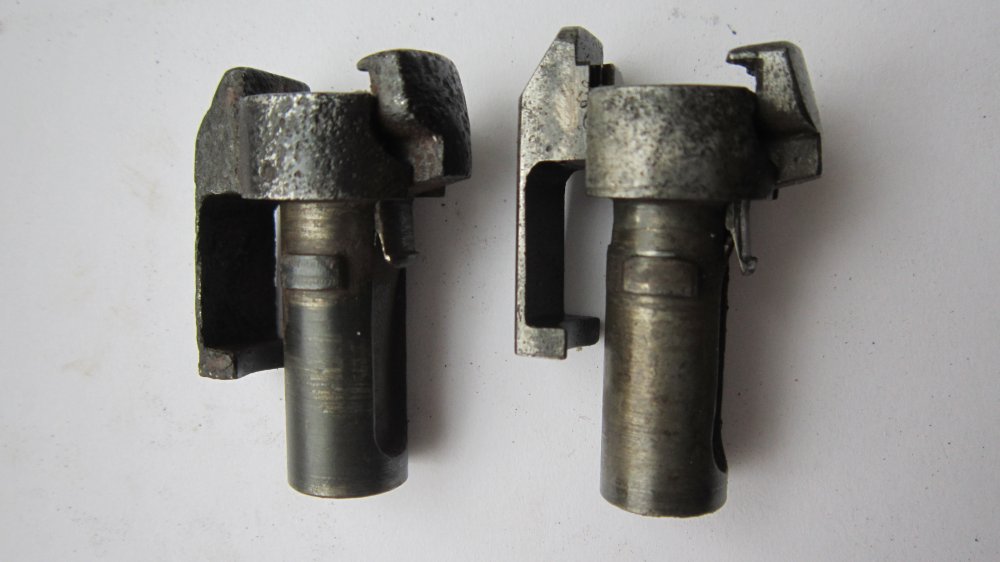

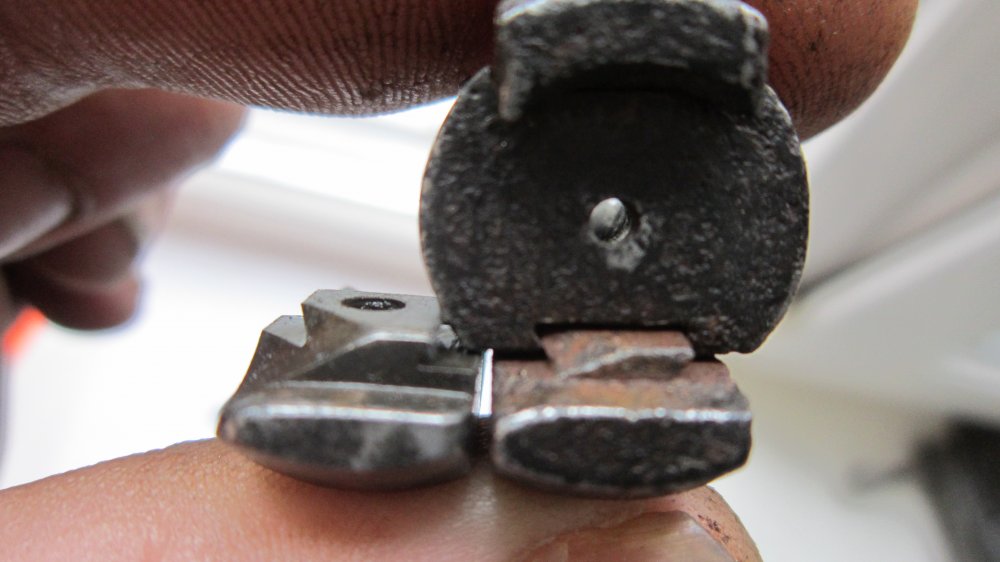

    Вот фото личин. Фото 1,2,3,5,6 - М35 справа


    Images:

    Dobonsun, v_intore_z та Levsha подобається це.
  4. Bekera

    Bekera Stabsgefreiter

    Рейтинг:
    3
    Відгуків:
    32
    Лоти
      на продажу:
    0
      продані:
    62
    Повідомлення:
    780
    Адреса:
    Киев УКРАИНА

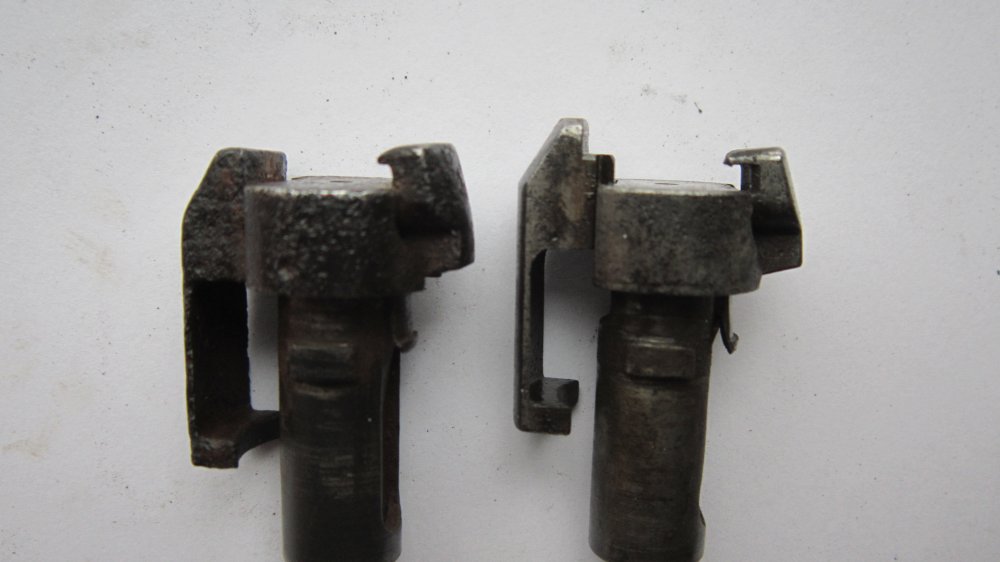

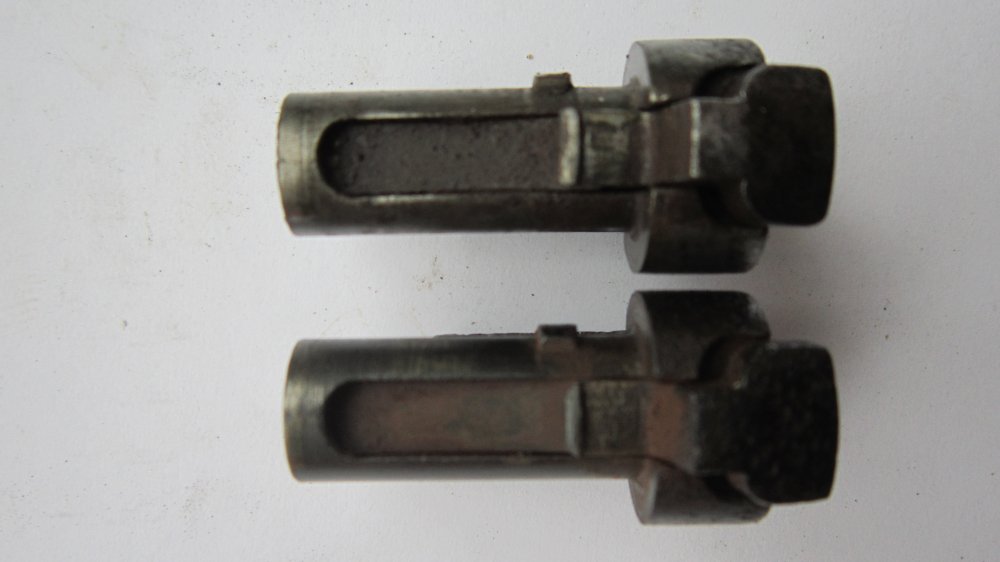

    ещё. Фото 2,3 - М35 слева.


    Images:

    Dobonsun та v_intore_z подобається це.
  5. Bekera

    Bekera Stabsgefreiter

    Рейтинг:
    3
    Відгуків:
    32
    Лоти
      на продажу:
    0
      продані:
    62
    Повідомлення:
    780
    Адреса:
    Киев УКРАИНА

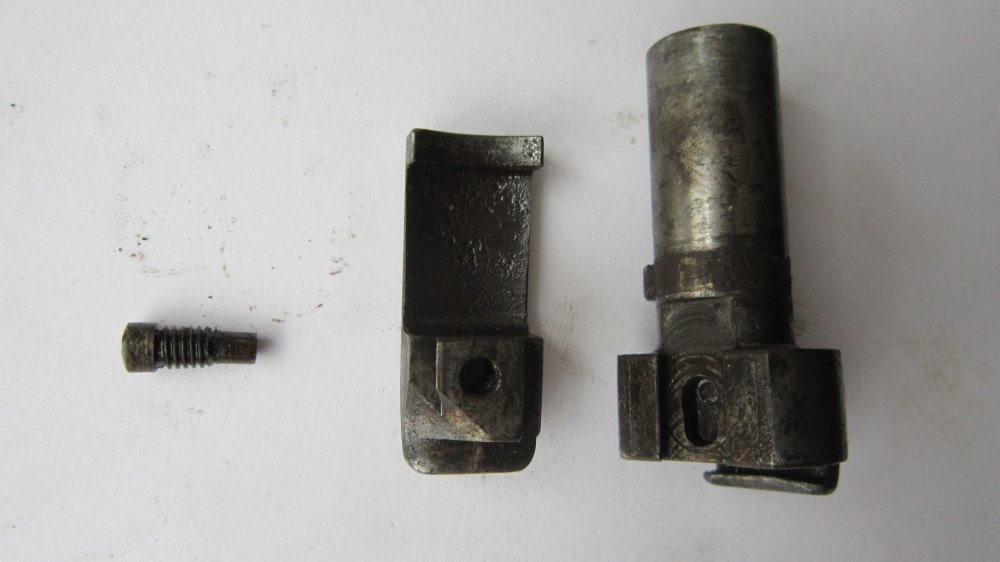

    Разборка затвора.
    Можно увидеть здесь http://popgun.ru/viewtopic.php?f=171&t=436540. Здесь сначала разбирается задняя часть затвора, а затем снимается личина и игла.
    В какой последовательности разбирать - где сначала - с зади или спереди - точной инструкции не нашёл. Скорей всего кому как удобно.
    Если начинать сзади, то потом при снятии личины иметь ввиду, что вместе с ней выскочит подпружиненная игла.
    Если начинать с личины - то разборка чем-то схожа с разборкой затвора Маузер М98к.
    Покажу разборку по последнему варианту.

    1. Вытащить затвор. Обратите внимание в каком положении находятся зацепы личины! Только в этом положении затвор можно вставить обратно.

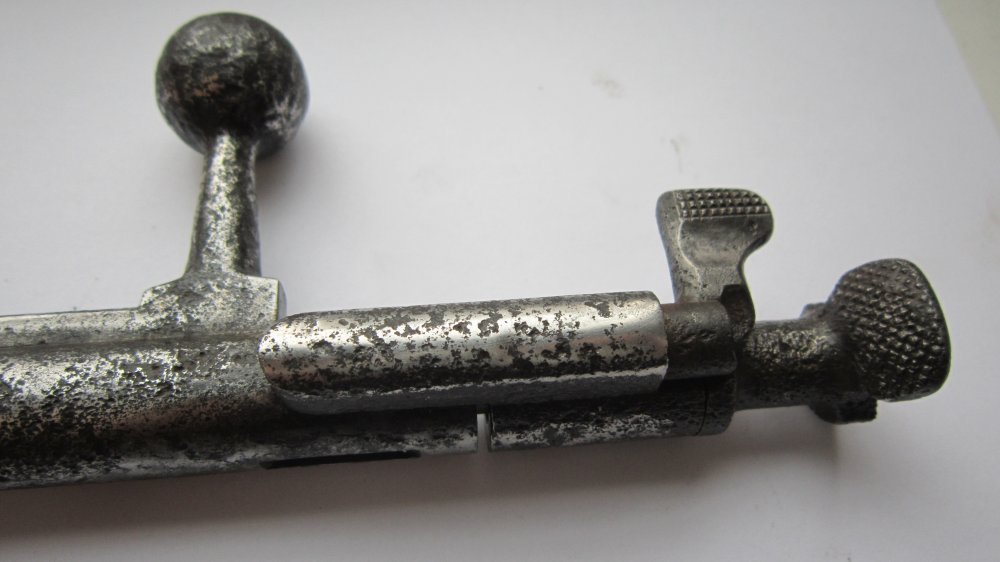

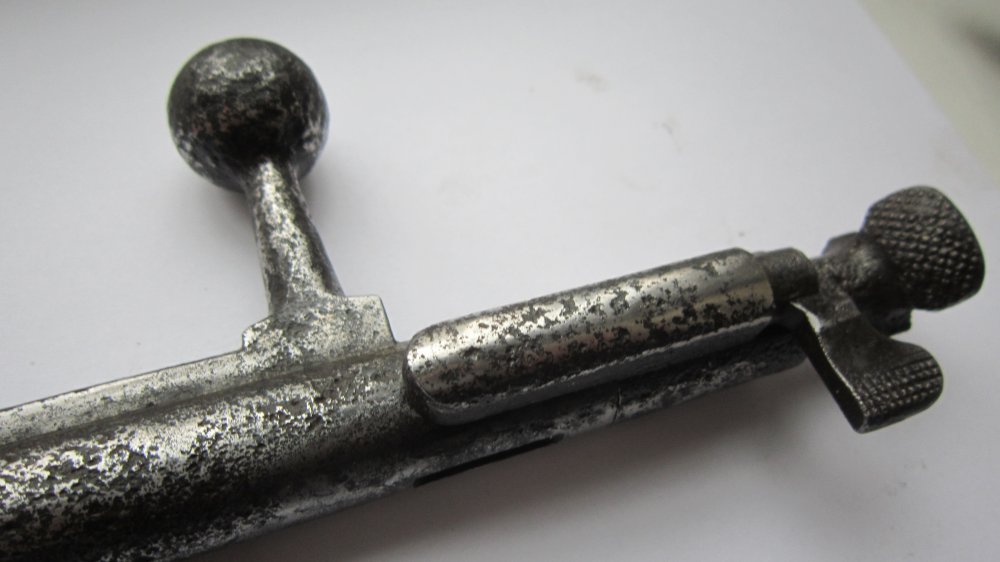

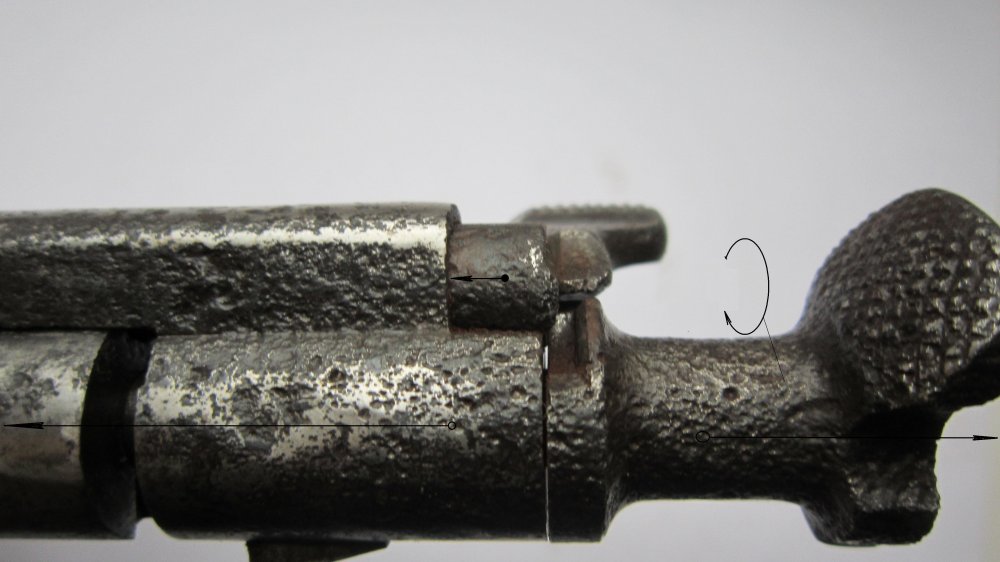

    2. Проверните курок затвора на 90 градусов против часовой стрелки и переведите флажок предохранителя в состояние "закрыто". (Фото 1,2)
    3. проверните личину так, чтобы продольно-подвижный зацеп находился с той же стороны, где и рукоятка затвора. Поперечно-подвижный подпружиненный зацеп будет находиться с противоположной стороны соответственно. (Фото 3)

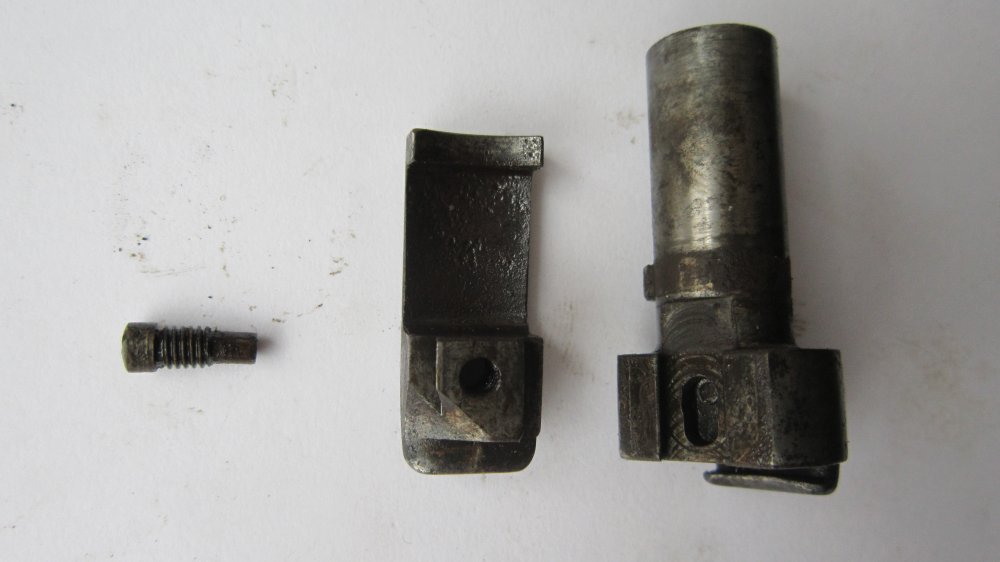

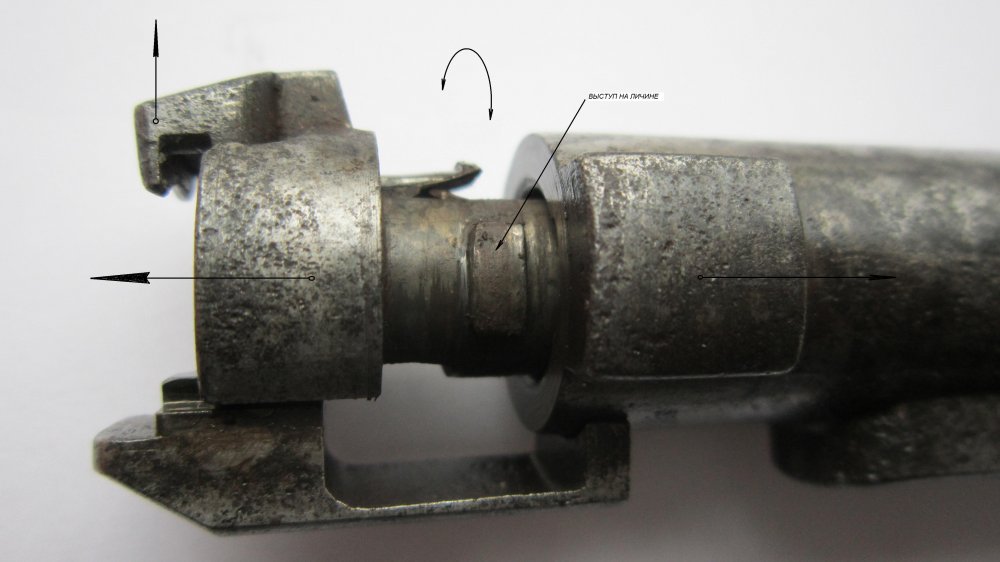

    4. Распирая поперечно-подвижный подпружиненный зацеп и слегка пошатывая личину (чтобы выступ на личине попал в паз) снимаем её. (Фото 4)
    5. Уперев иглу в поверхность (по принципу разборки затвора Маузер М98к), нажимая на стебель затвора, откручиваем пятку. Можно это сделать и на весу, растягивая в разные стороны стебель затвора с курком и пятку курка, но на последних витках резьбы нужно всё же иглу упереть в поверхность! (фото 5)


    Images:

    RosU, v_intore_z та Mauser4 подобається це.
  6. Bekera

    Bekera Stabsgefreiter

    Рейтинг:
    3
    Відгуків:
    32
    Лоти
      на продажу:
    0
      продані:
    62
    Повідомлення:
    780
    Адреса:
    Киев УКРАИНА
    Анрей77, v_intore_z та Прилив подобається це.
  7. Levsha

    Levsha Gefreiter

    Повідомлення:
    90
    Адреса:
    Україна.
    Спасибо Вам огромное, за столь детальный фото- ликбез!

    minitarn3838 подобається це.
  8. Bekera

    Bekera Stabsgefreiter

    Рейтинг:
    3
    Відгуків:
    32
    Лоти
      на продажу:
    0
      продані:
    62
    Повідомлення:
    780
    Адреса:
    Киев УКРАИНА
    ...........................................


    Images:

    Анрей77, Dobonsun та Darmidomt подобається це.
  9. Bekera

    Bekera Stabsgefreiter

    Рейтинг:
    3
    Відгуків:
    32
    Лоти
      на продажу:
    0
      продані:
    62
    Повідомлення:
    780
    Адреса:
    Киев УКРАИНА
    .

    Dobonsun подобається це.
  10. Анрей77

    Анрей77 Schütze

    Повідомлення:
    2
    Адреса:
    Ивано-Франковск
    Спасибо за информацию! Подскажите затвор от м43 подходит к винтовке м35
