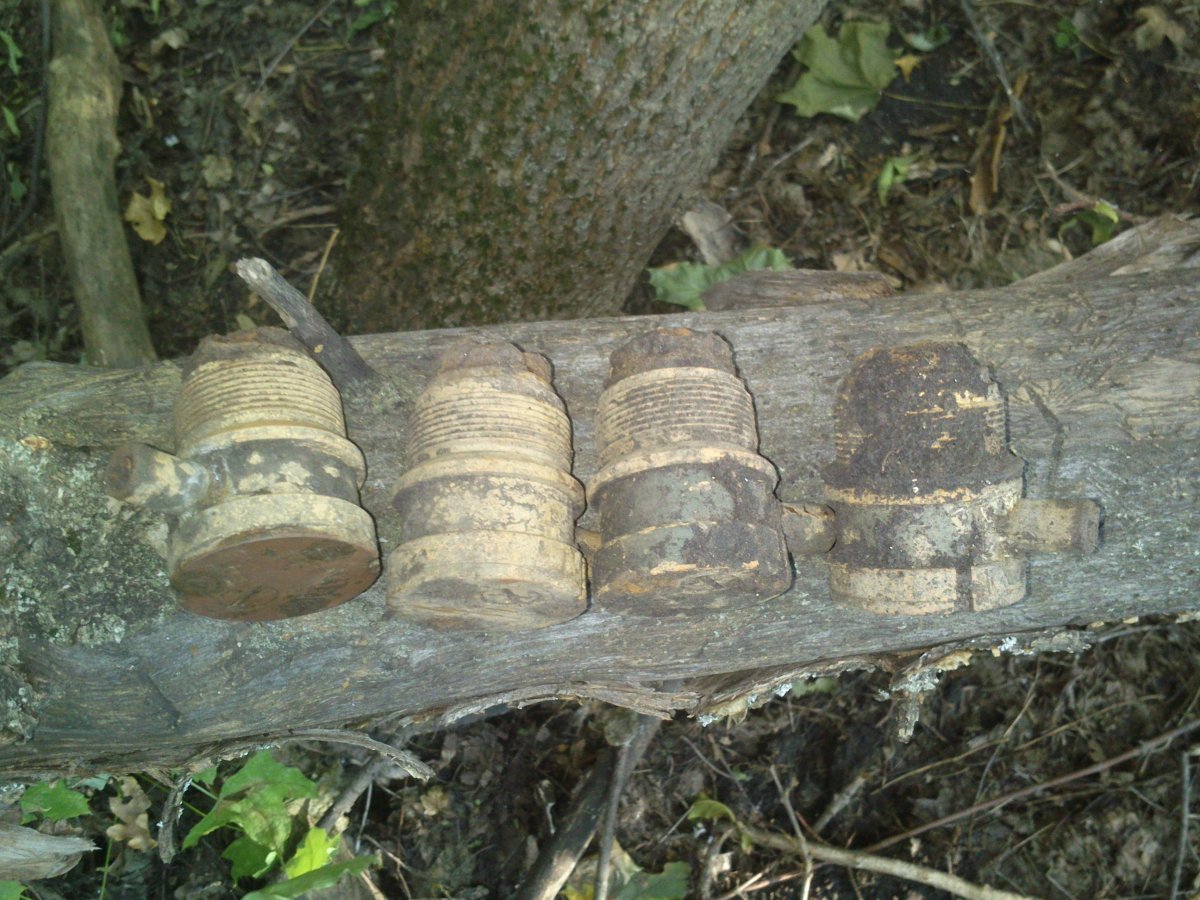

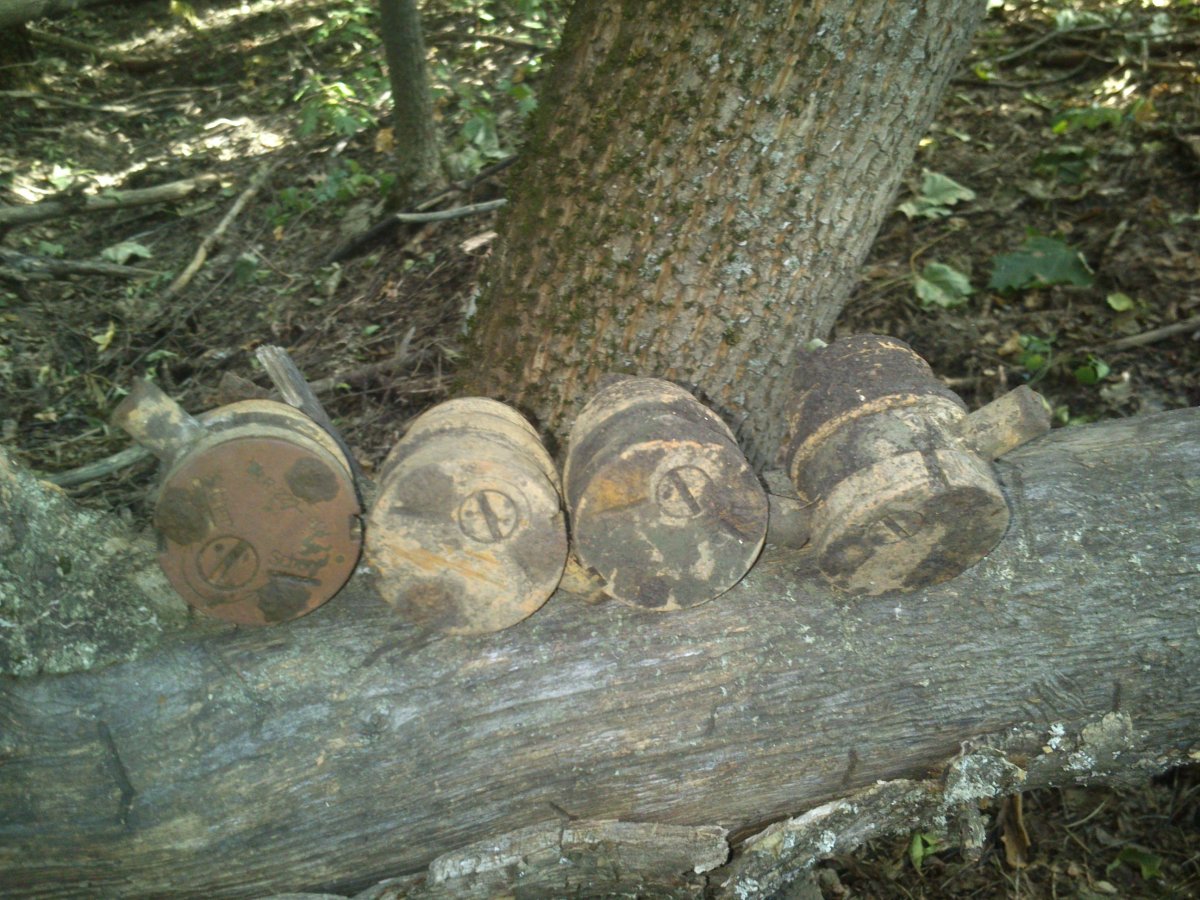

    Доброго времени суток,попались такие взрываки,подскажите-опасны ли в таком состоянии?


    Images:

    1. Отличный пакетик, кислочен, мех чистка,есть клейма
      500 грн.
    2. Гильза австровенгерской окопной пушки.
      200 грн.
    3. Збірний макет 4-х фунтової шрапнелі до нарізної гармати
      1750 грн.
    4. Миг австрийского осколочного снаряда. Хороший экземпляр в коллекцию любителю данного направления. По...
      680 грн.
    5. Стан по фото, різьби в ідеалі.
      850 грн.
  2. votaga

    votaga General-leutnant

    Повідомлення:
    30.361
    Нет там ничего опасного.
    T.Mi.Z-35
    [​IMG]

    Взрыватель T.Mi.Z-35 (Teller Mine Zunder 35) нажимного действия, использовался с противотанковой миной TMi-35. Услие для срабатывания около 100 килограмм. Корпус взрывателя изготовлен из латуни, внутренние части стальные.
    Взрыватель имеет два предохранительных элемента - боковую чеку и предохранительный винт.


    [​IMG]
    чека взрывателя TellerMineZunder-35

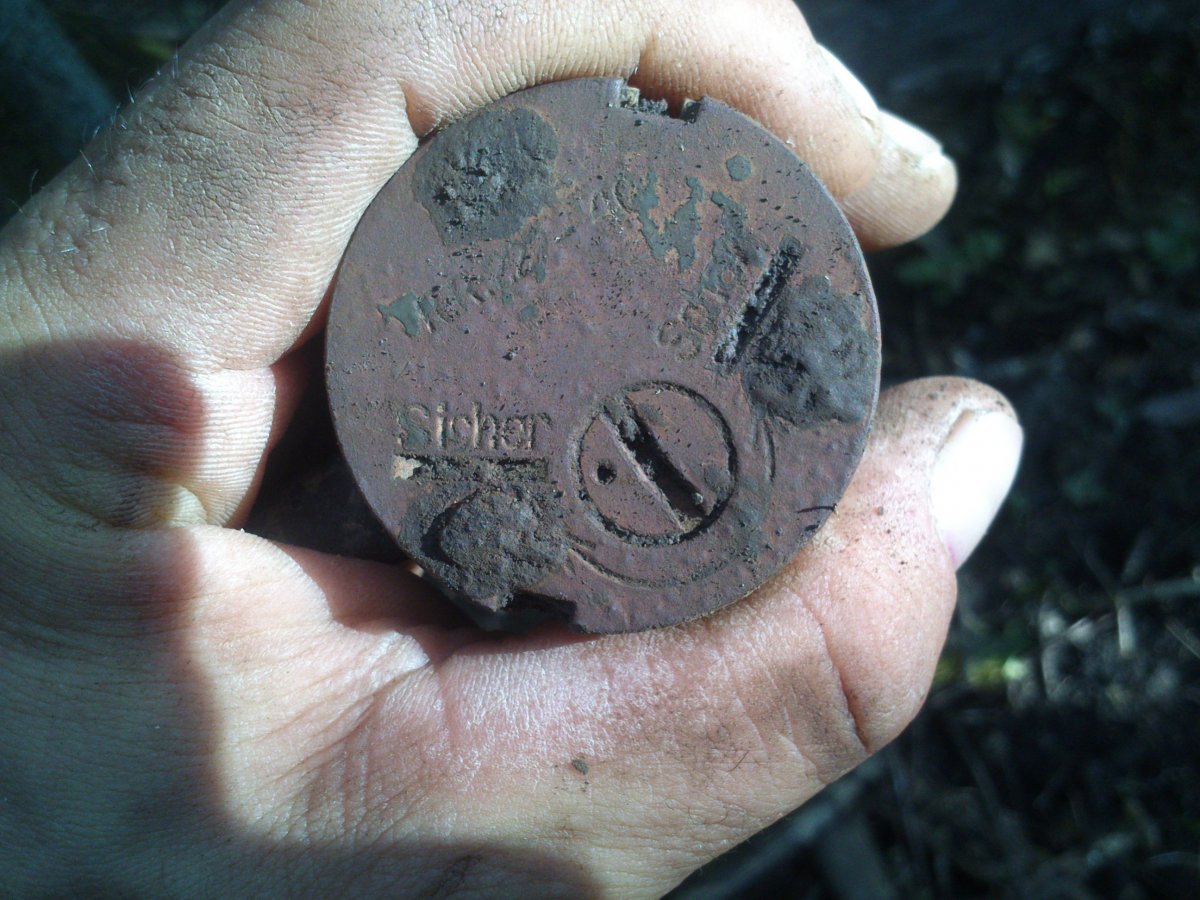

    Винт расположен сверху взрывателя и имеет два положения - безопасное и боевой взвод. Безопасное положение помечено белой краской и надписью "Sicher", боевой взвод отмечен красной краской и надписью "Sharf". Шлиц на предохранительном винте сделан не под отвертку а под немецкую монету.

    [​IMG]



    [​IMG]
    В боевое положение взрыватель становится при совмещении красной точки на винте с красной полоской

    Сбоку взрывателя находится предохранительная чека. Вокруг корпуса взрывателя намотан стальной вытяжной тросик. После установки мины винт переводится в боевое положение, тросик разматывается на полную длинну и с расстояния выдергивается вместе с предохранительной чекой.
    При снятие мины TMi-35 перед попыткой вывернуть взрыватель нужно осторожно вставить в него предохранительную чеку на место (если отверстие для нее не забито зеилей) и перевести винт в предохранительное положение.


    [​IMG]
    немецкий взрыватель TMiZ35 в разрезе

    [​IMG]
    нижняя часть взрывателя. видно отверстие для прохода огня и две выемки под ключ, для разборки взрывателя.

    [​IMG]
    разобранный немецкий взрыватель TMiZ35


    [​IMG]
    Коробочка с гнездами на шесть взрывателей и ключ

    Aleksandr-novichek та Stalingraddd42 подобається це.
  3. виктор61

    виктор61 Stabsgefreiter

    Повідомлення:
    801
    Адреса:
    токмак
    Только капсюль воспламенитель который от времени пропал
