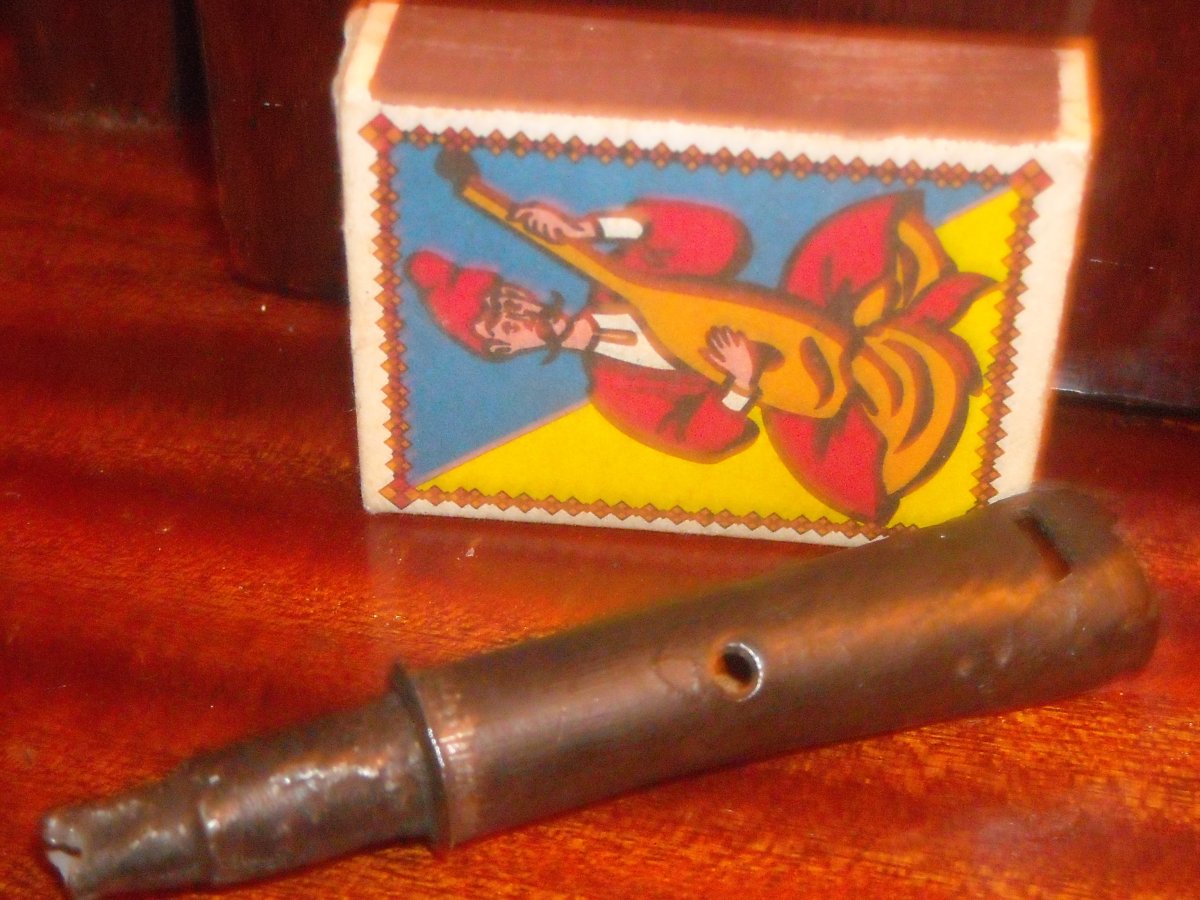

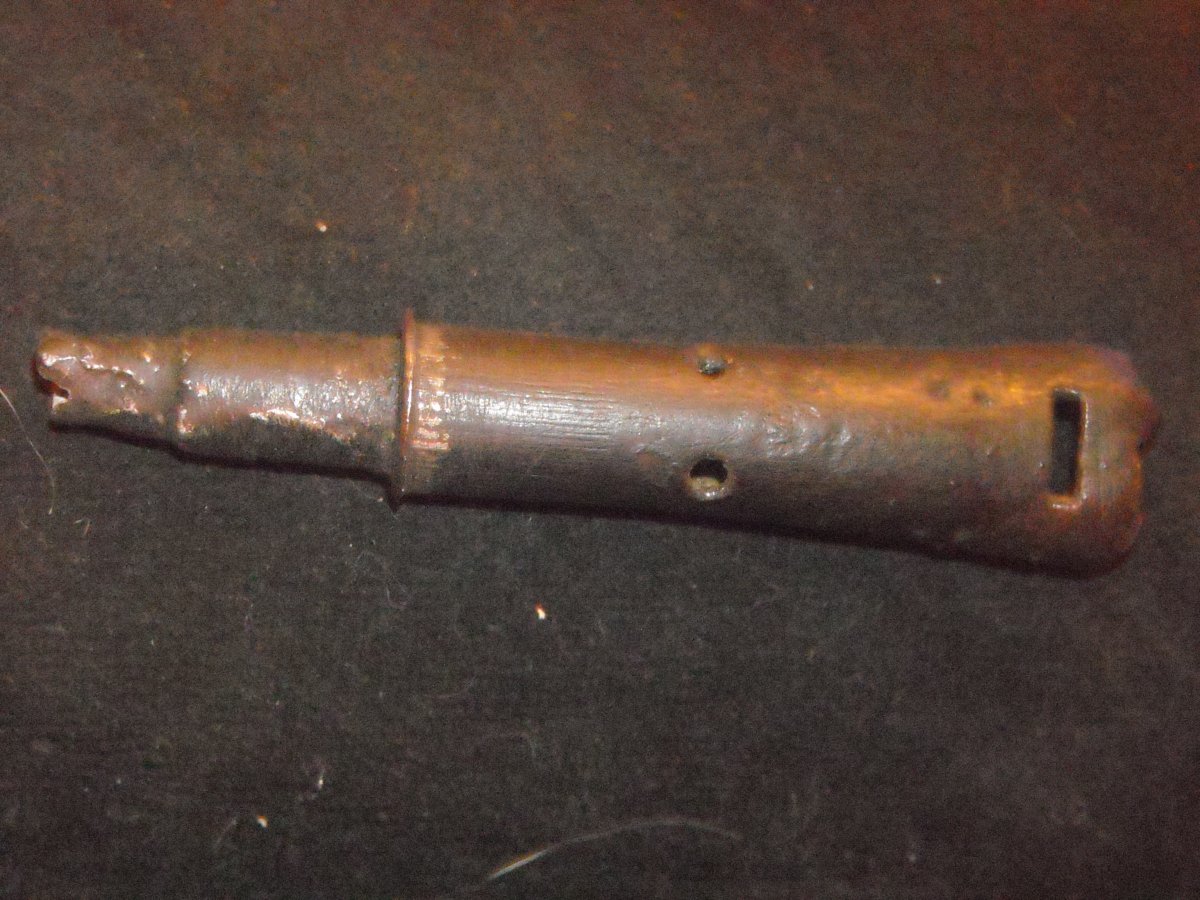

не путать это не УЗРГМ - это УЗРГ- вернее корпус ударно-воспламенительного механизма с остатками втулки замедлительногосстава
Вроде как похож,но по снимку ТС создаётся впечатление,Что верх как бы срезан вдоль...Да и втулка замедлительного состава как бы одно целое с запалом.Не,какой-то он странный.Надо фото с обратной стороны.С ув.
Оч доходчиво... Одно добавлю - это "сработка" и скорее всего РГ-42. соединительная втулка просто разлетелась вместе с ганатой... ...ИМХО - и упорного кольца внутри нету.
Как то быстро. Но вот не могу пока согласиться .... Во первых: Запал - штука отдельная. Сделанная из алюминия. По фото видится латунный сплав и цельная. Сам запал состоит из ударного механизма и собственно запала. Ударный механизм собран в трубке и включает ударник с винтовой боевой пружиной, спусковой (предохранительный) рычаг и предохранительную чеку с кольцом. Запал же включает: капсюль-воспламенитель, замедлитель из малогазового состава (в УЗРГ - пороховой) и капсюль-детонатор. Он же вкручивается в трубку. Во вторых: Ударный механизм УЗРГ от УЗРГМ внешне практически отличается количеством лепестков на верху трубки. В УЗРГ их несколько. В УЗРГМ их два. Фото сделано так, что лепестков вообще не видно. Если В.Северин хочет истины - то фото должно быть как сверху (увидеть есть ли лепестки) так и с другой стороны.

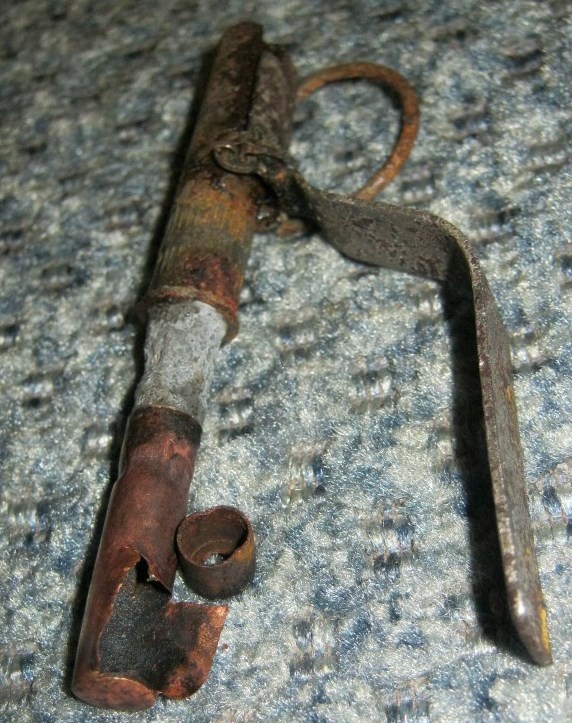

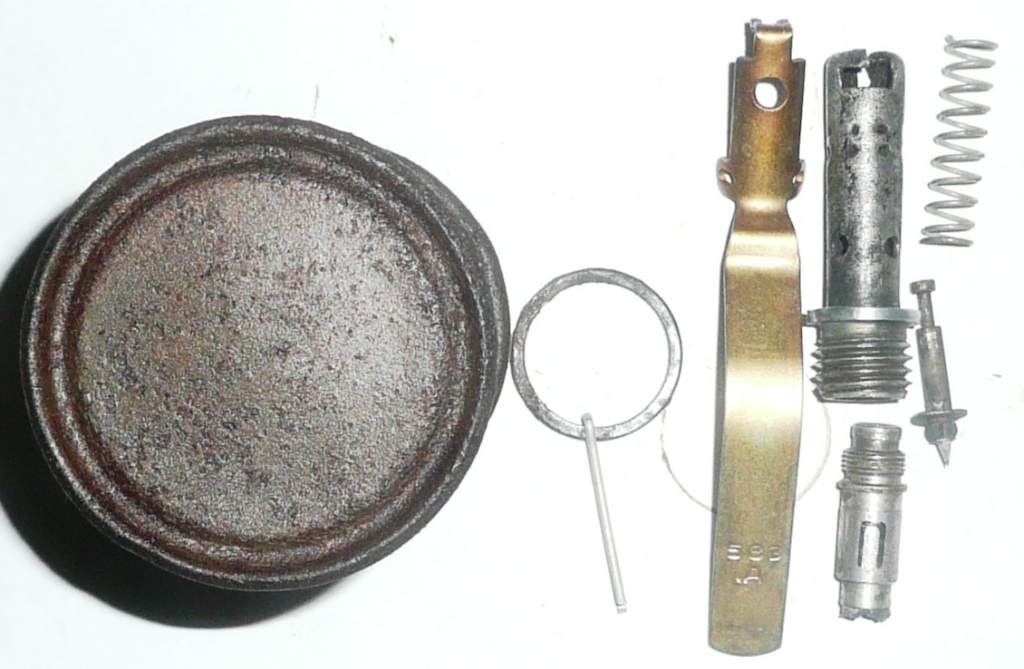

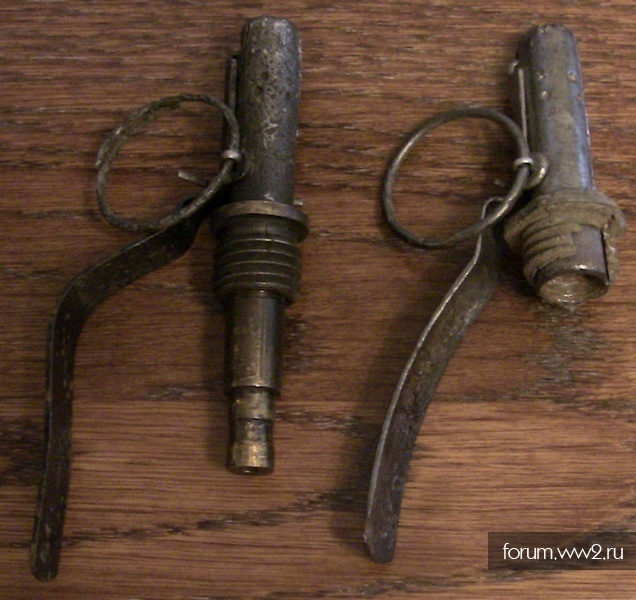

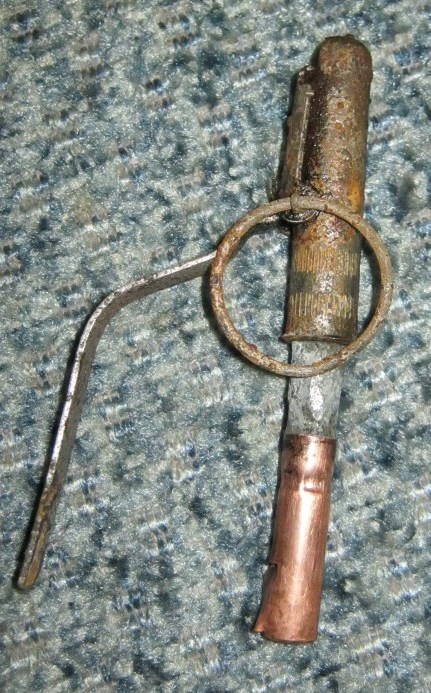

Вот вам латунь на фото, а следом и с алюминием....И были УЗРГ скажем так "первого типа" - с цилиндрически корпусом ударного механизма (без обжимки звездкой). P/S Данные сведения приводил покойный "Леший", а ему вериться даже после смерти.
и опять вы путаете и приводите примеры уже более поздних УЗРГМ - буква М намекает что это уже модернизированный, а на фото ТС УЗРГ из ранних выпусков

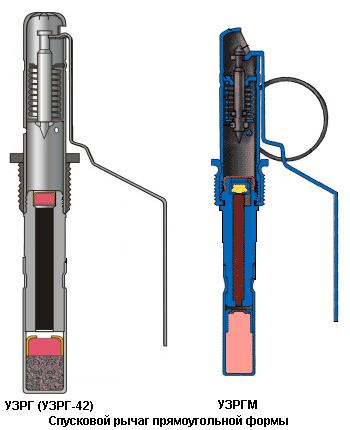

Что то я не заметил никакой путаницы. Вы что думаете ... я не знаю что за буква М. Я писал:"замедлитель из малогазового состава (в УЗРГ - пороховой)" - сие означает: замедлитель из малогазового состава - УЗРГМ; пороховой - УЗРГ). Недостаток УЗРГ был в том, что пороховой состав часто отсыревал, поэтому по модернизации был применён более совершенный медленногорящий малогазовый пиротехнический состав с высокой стабильностью горения. На представленном мною фото запал именно УЗРГ. + не пойму, что Вы хотите подметить ... что запал не был отдельным от трубки? А на фото В.Северина он выглядит цельным. + Хочу увидеть фото с лепестками!!! Я писал, что ударный механизм УЗРГ от УЗРГМ внешне практически отличается количеством лепестков на верху трубки. В УЗРГ их несколько. В УЗРГМ их два. Добавлю .... в УЗРГМ спусковой рычаг прямоугольной формы в отличии от УЗРГ. + по модернизации в УЗРГМ ... в верхней части трубки было значительно увеличено окошко, поскольку одним из недостатков УЗРГ было заедание скобы. И ещё ... так много спора. Такие фото недостаточны для убедительности - ни для любой стороны. В.Северин - сделайте фото пожалуйста с торца и с другой стороны.
))))) М - модернизированный помимо замедлителя еще и втулка из алюминия - то чего нет на фото ТС УЗРГМ (рус. Унифицированный Запал Ручной Гранаты Модернизированный) — в отличии от УЗРГ содержит внутри алюминиевой втулки замедлителя медленногорящий малогазовый пиротехнический состав с высокой стабильностью горения и азидовый капсюль-детонатор в алюминиевой гильзе почему вы любите все усложнять? Вы пытаетесь искать черную кошку в темной комнате при условии что ее там нету.

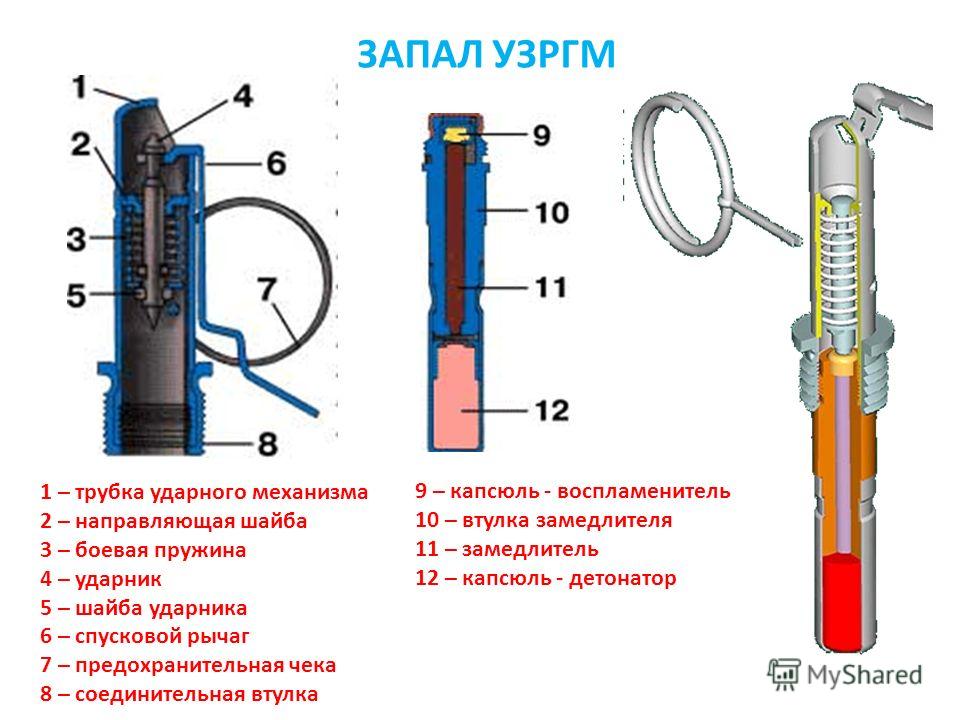

Да уж извините... При всём уважении, это Вы что то не то понимаете и пишите. У Вас же написано правильно, только читается не так, как вы думаете. Соединительная втулка не имеет никакого отношения к модернизации. Она как была при УЗРГ, так и осталась при УЗРГМ. Цитирую: - "Запал УЗРГ представляет собой металлический корпус, внутри которого находится капсюль-воспламенитель, замедлитель во втулке (пороховая мякоть, заполняющая центральный канал) и капсюль-детонатор. Втулка замедлителя является основанием для сборки всей конструкции запала. Ударно-спусковой механизм запала состоит из ударника, боевой пружины, предохранительной чеки и предохранительной скобы." Повторюсь .... УЗРГМ - замена пороха на медленногорящий малогазовый пиротехнический состав с высокой стабильностью горения и азидовый капсюль-детонатор в алюминиевой гильзе и выше мной сказанное. И что я усложняю? В своём #19 посте ... Вы ищете чёрную кошку ... А я лишь прошу ТС сделать фото дабы поставить точку .... Я не вижу на фото отдельного запала и лепестков. Поэтому и мнение другое ... Хочу убедиться.
Да уж,вроде он,а вроде и не он...Конечно,ракурсы развеяли бы спор,да и макрофото места соединения втулки замедлителя с корпусом бы добавили ясности.ТС,дайте ,пжлст,фото с разных сторон. А пока,камрады,каждый прав по своему.Но что это за хрень-до сих пор нет понимания.
Вы полностью правы. Хорошие дополнительные фото расставили бы всё по местам. Замечаю, что автор темы как то сам не заинтересован в истине ... ведь помимо фото он мог описать наличие лепестков и по поводу места соединения запала с соединительной втулкой. Само не полноценное фото ТС и отсутствие описания способствует наличию и обратного мнения. Вот и всё.
Камрад Валерий,поучаствуйте в созданной Вами теме.Вопрос о развернутых фото уже давно звучит.С уважением.
вы не внимательно читаете где там написано про соединительную втулку???????????????????? там написано про втулку замедлительного состава в М она уже из алюминия - этот ваш пост что нибудь лишь бы ляпнуть
