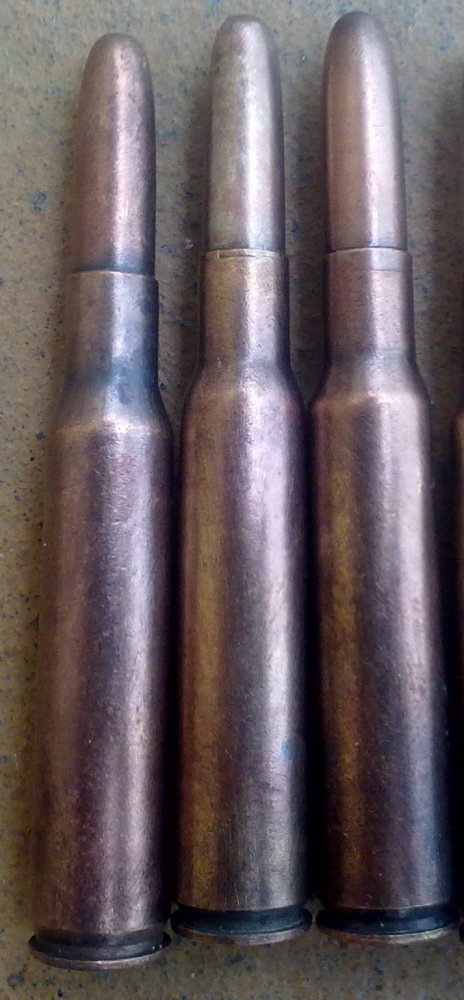

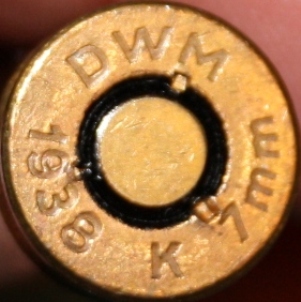

Выставляем фото маузер 7х57.

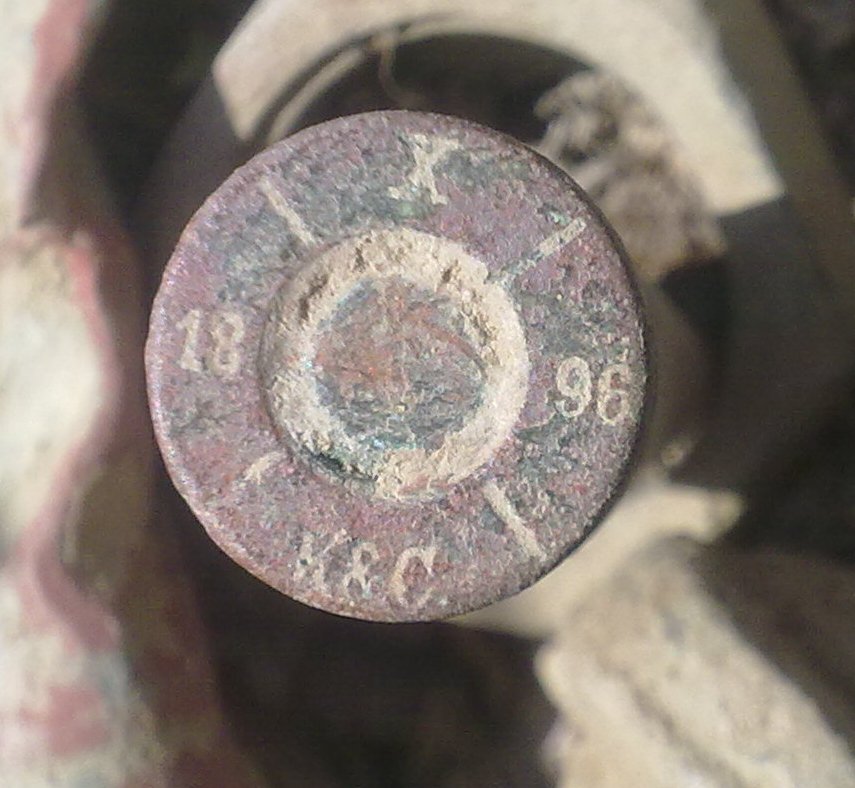

С сегодняшнего выхода,первая находка,сфотал прям на месте

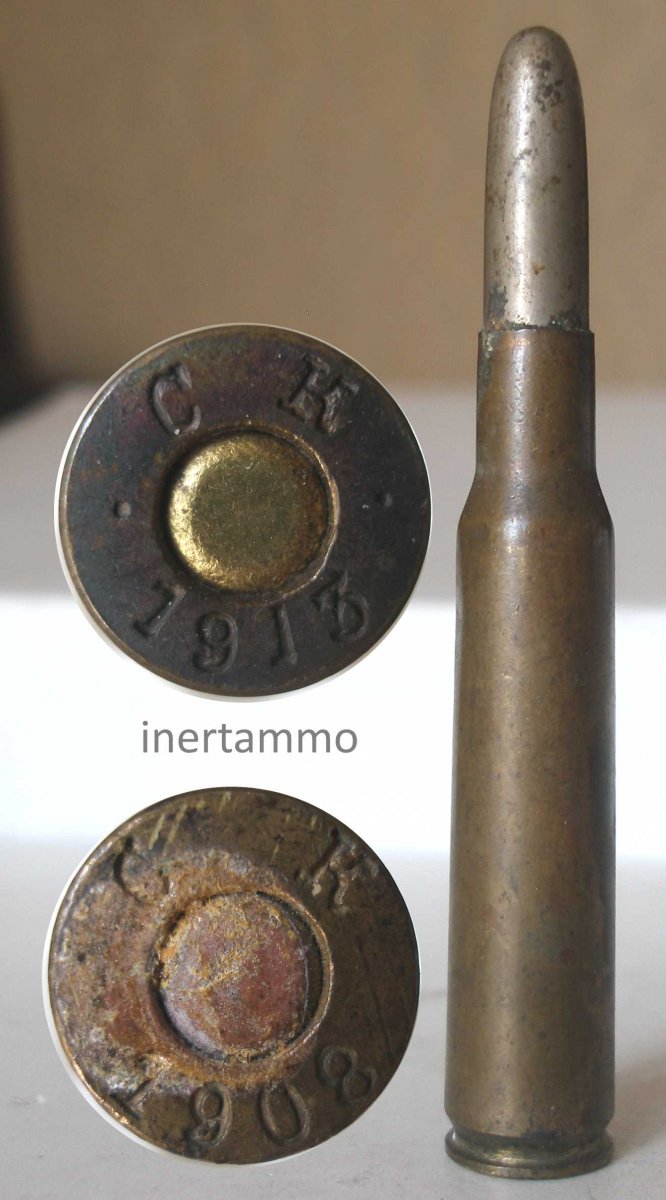

Подарок из Франции от камрадов:



Наконец то появились полноценные макеты с такими клеймами

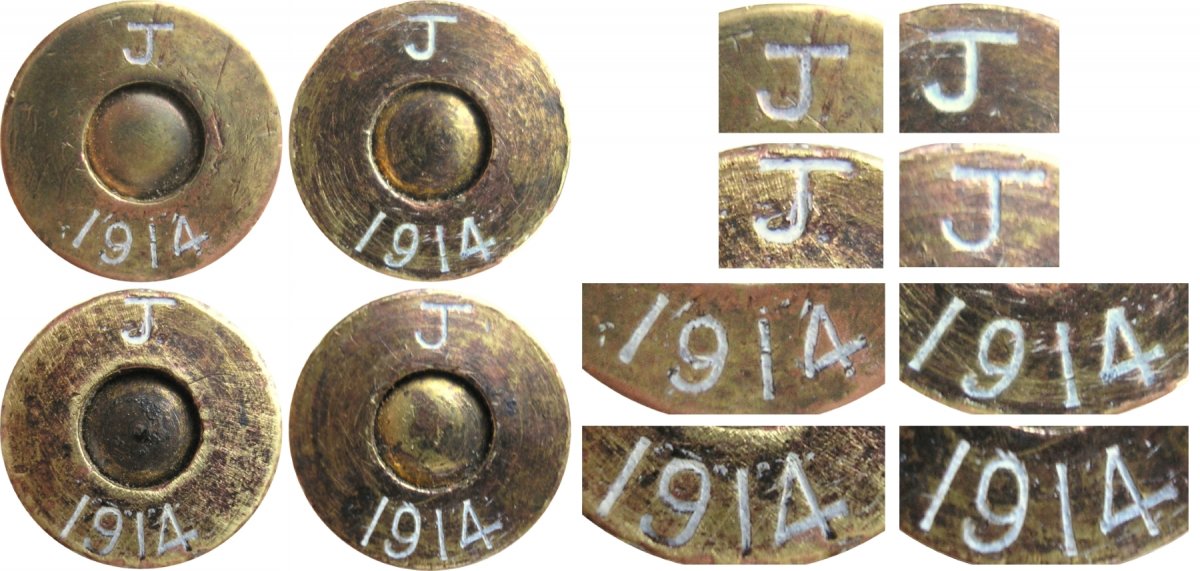

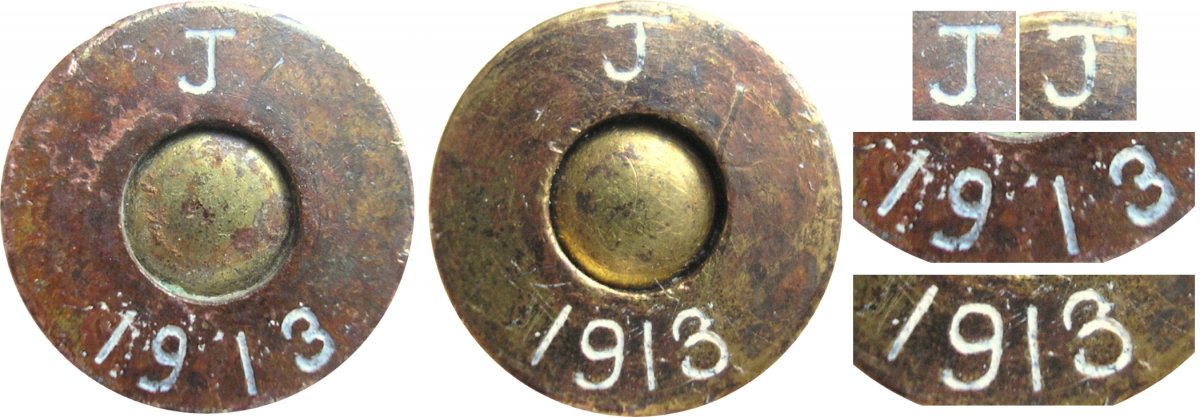

Насчитал 13 (тринадцать) вариантов клейма J1914.

Крупный шрифт:


Мелкий шрифт:



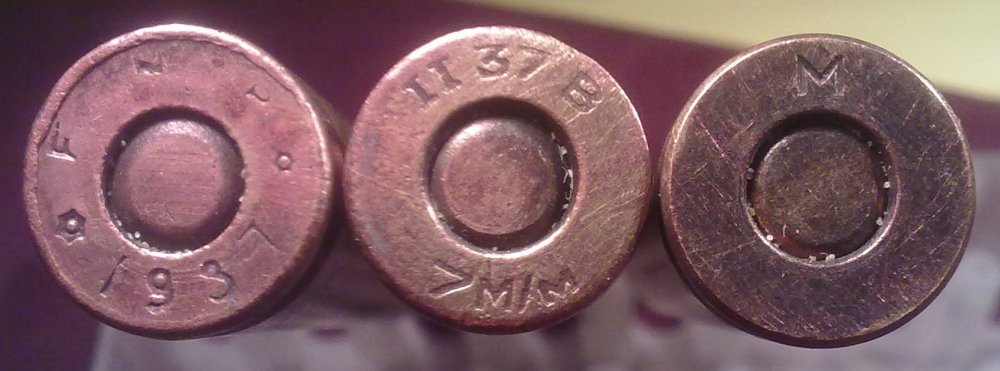

Вроде не выставляли



Вот такой есть с литерой ''W'' на капсюле,вроде не видел в теме

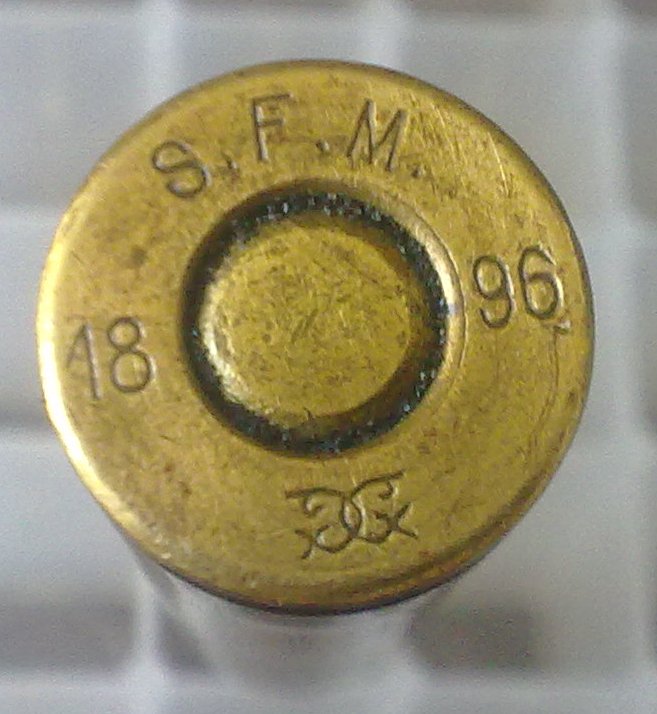

Таких клейм в теме ещё не было: немец 1902 года и американец



О патроне из книги Gabriel Cuervo de Ibarra. Infantería. Estudios técnicos sobre el tiro, el terreno y las armas . 1910.

E S P A Ñ A .— Algunos datos sobre Cartuchería.
Cartuchos reglamentarios. — Dispuestos en la forma misma que lo han sido los demás, figuran á continuación el cartucho de guerra, (figura 134.a), el de fogueo (figura 135.a) y el de ejercicios (figura 136.a) omitiendo su descripción por sobrado conocidos para el lector. Unicamente conviene advertir, por que existen en la actualidad cartuchos de fogueo cargados con pólvoras distintas, que la del que aparece en la figura 135.a, es granular y de un color negro azulado.
Y además, que en nuestro cartucho de instrucción ó ejercicios (figura 136.a) notable por lo que respecta á sólidez, ligereza y facilidad de construcción, no se ha tenido en cuenta el dotarle de señales exteriores fácilmente perceptibles al tacto, para que no pueda ser confundido en ningún caso con el de guerra, como se ha hecho escrupulosamente en todos los de su especie que quedan descritos (2). Las tres líneas punteadas que, como es sabido lleva en la vaina, y que no se perciben al tacto, podrían resolver la dificultad sin más que hacerlas más profundas ; siendo muy conveniente también hacer extensiva esa pequeña modificación al de fogueo, por igual razón, ya que ni en uno ni en otro la diferencia de peso con el de guerra puede ser suficiente señal distintiva, por ser imposible que se aprecie precisamente en las circunstancias en que es tem ible, por distintas razones, la sustitución de unos por otros
Cartuchos en estudio ó ensayo. -— Lo están actualmente ó lo han estado, el de bala D. W. M. (figura 137.a) el llamado de bala K (figura 138.a), el de bala T (Toledo), el de «seguridad» (para desórdenes públicos), uno de ejercicios ó instrucción (figura 139.a) y por últim o, uno de salvas ó fogueo; de ellos son conocidos, los datos siguientes:
Cartucho D. W. M.— Construido como se ha dicho (1) por la Fábrica alemana «Deutsch Waffen und Munitions» y remitido á nuestro gobierno para su ensayo, ha dado lugar al concienzudo estudio de nuestra Comisión de Experiencias á que he aludido repetidas veces en estas páginas.
Con lo dicho en ellas sobre las características de los cartuchos alemán de bala S y francés de bala D, poco es necesario indicar aquí respecto á la forma del proyectil y de la pólvora de progresividad y estabilidad perfeccionadas, empleadas en el cartucho D. W. M.
Demostrada la superioridad en la forma del proyectil S alemán, sobre el D francés (2) el primero ha servido de tipo para el de referencia, y teniendo en cuenta además que los ensayos realizados en España han demostrado que cuanta mayor dureza tiene la envuelta, menor es la dispersión y mayores las penetraciones, resulta en definitiva que los trabajos realizados y que se realizan en Toledo (3) y en Sevilla, están basados en el empleo de la envuelta de acero cupro-niquelado.
A estas características generales obedece también el proyectil D. W. M., cuya form a es la que se vé en la figura 137.a, teniendo una longitud total de 30mm y un peso de 10 gramos y que por tener sobre la bala S alemana, las ventajas inherentes á su menor calibre, ha dado por de pronto, en los ensayos, no solo de la Comisión de Experiencias sino en los de comparación que la Escuela de Tiro de Infantería (4) viene practicando hace tiempo, trayectorias más rasantes.
En comprobación de esto último y para completar la idea de las ventajosas cualidades del proyectil puntiagudo que se adopte en definitiva para nuestro fusil, y que como es lógico no desmerecerán, antes bien, es de esperar superen á las del presentado á estudio por la Casa alemana «Deutsch Waffen und Munitions» reproduzco á continnación una tabla de las flechas obtenidas con este últim o en comparación con las de la bala S, que quedaron expuestas al hablar del proyectil francés D, en paragón con aquél.

En cuanto á pólvoras, una vez iniciado en Alemania el progreso de la fabricación con los nuevos tipos para los cartuchos de bala puntiaguda, nuestra Fábrica Nacional de Granada, que ya había logrado por procedimientos exclusivos la producción de la excelente pólvora reglamentaria actualmente, ha estudiado y procedido á la fabricación de un nuevo tipo de pólvora para el proyectado cartucho de bala en punta, comprobando la justicia con que la opinión de propios y de extraños coloca á aquel Centro productor á la altura de los p rimeros, entre sus similares de toda Europa.
Esta pólvora, que en su aspecto exterior es igual á la hoy reglamentaria y que está dotada de la más perfecta estabilidad, ha sido ensayada por la Comisión de Experiencias con la bala D. W. M. así como con los proyectiles puntiagudos de nuestras Fábricas de Sevilla y de Toledo, en concurrencia con las pólvoras alemanas de la Casa D. W. M. y de la de Karlsruhe, con los más satisfactorios resultados.
El peso de la carga empleada y deducida como más conveniente fué de 3’33 gramos; en el cartucho completo D. W. M. (figura 137. a) es de 3’35, habiéndose obtenido con uno y otro, velocidades iniciales medias de 870 metros, presiones máximas de 3.200 adinósferas y penetraciones (1) muy superiores á las de los actuales proyectiles, conservándose todos los efectos de aumento de espacios batidos y fuerza viva, aun á distancias mayores de los 2.000 metros.
La Escuela de Tiro del Arma, al hablar en la publicación mencionada más atrás, del resultado de las experiencias, concluye diciendo: «En resumen, el »nuevo cartucho para fusil, de condiciones balísticas muy superiores al actual reglamentario, está constituido:
> 1.° Por la nueva pólvora llamada progresiva, con un aumento de 89 á 90 centigramos en el peso de la »carga; y
>2.° Por la bala terminada en punta, de análogo trazado al de la S (alemana) con envuelta de acero cuproniquelado y reducido su peso, próximamente un gramo, con relación al de la actual reglamentaria.
«Con respecto al casco ó vaina, se conserva el trazado del hoy reglamentario con los perfeccionamientos relativos al aumento de la fuerza del engarce y operación más enérgica del cebado propuestas por la Comisión de Experiencias, para toda la cartuchería (1) ».
Cartucho con bala K.— Es el de la figura 138.a presentado por la Casa inglesa Kinochy según parece, rechazado por que la pólvora (Balistita) tiene efectos erosivos. El proyectil, de punta mucho más aguda que el D. W. M. (como puede verse) era de muy inferior peso que este último y 2 milímetros más corto.
Cartucho de seguridad. — Ha sido ideado para dotar con él á la Guardia Civil y para ser usado en el interior de las poblaciones, habiéndose logrado con él una gran disminución de alcance y fuerza viva con respecto al de guerra, pero no en la proporción que fuera de desear, dado su objeto. No obstante, la Comisión de Experiencias vuelve á recomendar su adopción ya propuesta por ella, para el caso de declararse reglam entario el cartucho de bala puntiaguda, en vista de los terribles efectos de ésté á que hace referencia la nota de la página 522.
Su proyectil, pesa solamente 7’5 gramos con la longitud y forma del reglamentario actual; la carga de pólvora es desconocida en cantidad y calidad. Para su necesaria distinción, este cartucho lleva la bala pavonada de negro.

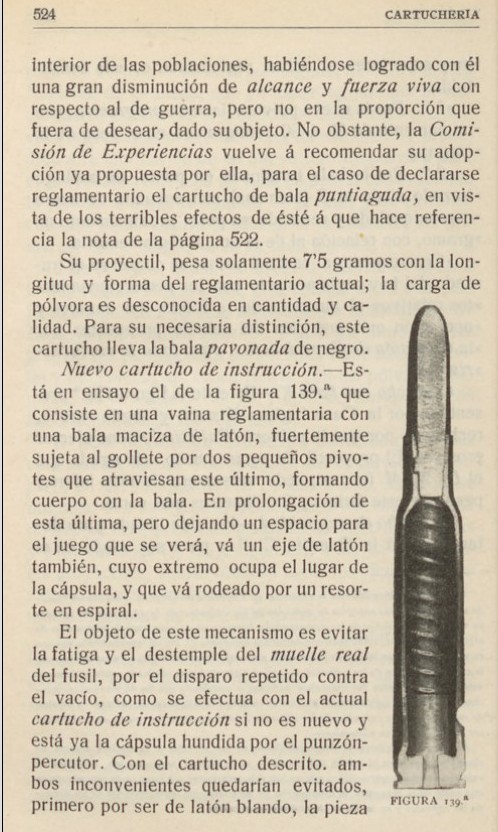

Nuevo cartucho de instrucción. — Está en ensayo el de la figura 139.a que consiste en una vaina reglamentaria con una bala maciza de latón, fuertemente sujeta al gollete por dos pequeños pivotes que atraviesan este últim o, formando cuerpo con la bala. En prolongación de esta últim a, pero dejando un espacio para el juego que se verá, vá un eje de latón también, cuyo extremo ocupa el lugar de la cápsula, y que vá rodeado por un resorte en espiral.
El objeto de este mecanismo es evitar la fatiga y el destemple del muelle real del fusil, por el disparo repetido contra el vacío, como se efectúa con el actual cartucho de instrucción si no es nuevo y está ya la cápsula hundida por el punzónpercutor. Con el cartucho descrito, ambos inconvenientes quedarían evitados, primero por ser de latón blando, la pieza que ocupa el lugar de la cápsula, y segundo por que la resistencia suave del mencionado resorte, amortigua el choque del punzón, sin oponerle resistencia.
Como se vé al lado derecho de la figura, este cartucho lleva una abertura en el tercio posterior de la vaina, por la cual se vé el resorte interior, sin duda con objeto de que pueda distinguirse perfectamente del de guerra, aun no viendo el latón de la bala, que le dá un aspecto especial.
Nuevo cartucho de fogueo — Ha sido propuesto por el Capitán de Artillería de la Fábrica de Toledo Don Joaquín Izquierdo, y está destinado á reemplazar al de bala de madera, que presenta inconvenientes sobre todo para su aplicación á la Ametralladora, cuyo funcionamiento requiere, como es sabido, una perfección exacta en la cantidad de los gases y en la manera de producirse. La tensión de estos últim os es suficiente con los cartuchos de salvas para producir el retroceso del émbolo y con ello el juego autom ático de los mecanismos, cuando está casi cerrada la boca del arma por un brocal adicional, y precisamente en la acumulación contra este últim o de los restos de los proyectiles de madera, estriban los inconvenientes del actual cartucho de fogueo.
El nuevo cartucho carece de bala, quedando la carga encerrada en el interior de una vaina prolongada, de la forma de aquella, y cerrada por la ojiva, á fin de conservar las dimensiones del cartucho de guerra. Su carga es la misma que la del antiguo, esto es, de l’l gramos de pólvora de salvas, de fusil. Para distinguirse del de guerra, cosa interesantísima para el uso en la Ametralladora por el peligro de que estalle el cañón si por confusión se disparase un cartucho de guerra teniendo el arma el brocal puesto, el nuevo de fogueo vá pavonado de negro en su totalidad.

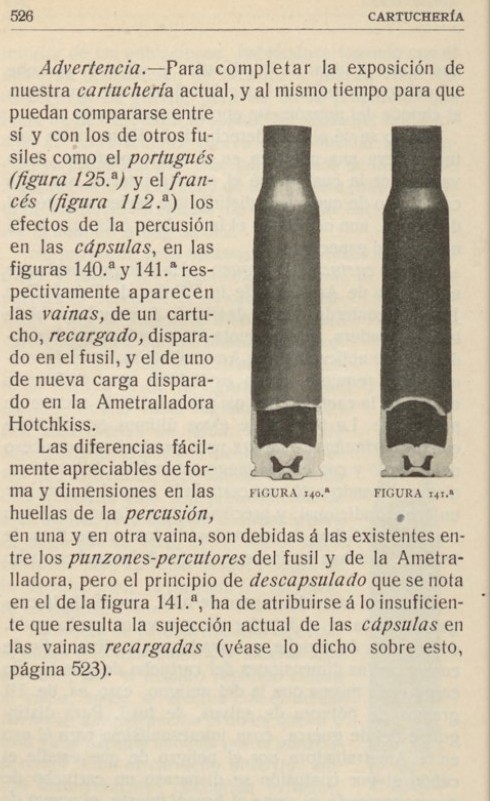

Advertencia — Para completar la exposición de nuestra cartuchería actual, y al mismo tiempo para que puedan compararse entre sí y con los de otros fusiles como el portugués (figura 125.a) y el francés (figura 112. a) los efectos de la percusión en las cápsulas, en las figuras 140.a y 141.a respectivamente aparecen las vainas, de un cartucho, recargadoy disparado en el fusil, y el de uno de nueva carga disparado en la Ametralladora Hotchkiss.
Las diferencias fácilmente apreciables de forma y dimensiones en las huellas de la percusión, en una y en otra vaina, son debidas á las existentes entre los punzones-percutores del fusil y de la Ametralladora, pero el principio de descapsulado que se nota en el de la figura 141.a, ha de atribuirse á lo insuficiente que resulta la sujección actual de las cápsulas en las vainas recargadas (véase lo dicho sobre esto, página 523).
_______________

(2) Véase el norteamericano {pág. 485), el inglés {pag. 498) y el suizo (pág. 517).

(1) Véase la nota de la página 432.
(2) Véase Tabla X (página 493) y lo dicho en la» 489 y 490.
(3) La bala 7 antes citada,
(4) Véase el número correspondiente á Enero de 1910, de la «Información de Estudyos y Experikncias»

(1) Segun la Memoria de la Comisión de Experiencias los efectos de penetración de de los nuevos cartuchos — sin duda por las mayores velocidades remanentes - sohie huesos y seres animados son verdaderamente desastrosos, aumentándose la distancia á la que se producen los llamados por los Médicos, efectos explosivos (véase página 339 de estos estudios ) .

(1) Otra modificación que la Comisión de Experiencias propone, consiste en «hacer de una maneta más enérgica la sujección de las cápsulas en la operación del cebado» en vista de la repetición de los descapsulados hasta en un 15 por ciento en el trascurso de algunas experiencia , sobre todo con cartuchos completos D . W. M. pero también , aunque en menor escala , con vainas de fabricación nacional. Puesto el hecho en conocimiento de la casa constructora de los primeros , lo explicó diciendo haber empleado equivocadamente vainas dispuestas para los cartuchos antiguos y añadiendo que las de los nuevos cartuchos , las construía dando mayor presión al culote en la máquinas de cabecear y haciendo más enérgica la sujección de las cápsulas ó roblonándolas por medio de tres puntazos en el borde de su alojamiento.
La Comisión atribuye el desprendimiento de las cápsulas á la distinta manera de obrar los gases sobre el culote del cartucho , en la pólvora porfeccionada, hablando de vainas de nueva construcción y que no han sido recargadas , por cuya razón recomienda en otra parte de la Memoria , la disminución de las tolerancias reglamentarias en las dimende las cápsulas y en las de su alojamiento en el culote .



Фотографии из La Fábrica Nacional de Toledo : construcción de armas blancas reglamentarias y cartuchería Mauser. Toledo, 1909.
(La Fábrica Nacional de Toledo: производство стандартного клинкового оружия и патронов Маузер. Толедо, 1909 год.)



Альбом «Оружейный завод Толедо. Производство патрона Маузер испанская модель.»
(Издательство не указано), (ок. 1893).



Иллюстрации к статье о патроне маузер, напечатанной в третьем и четвёртом томе испанского сборника Memorial de artillería. Madrid, 1895.
