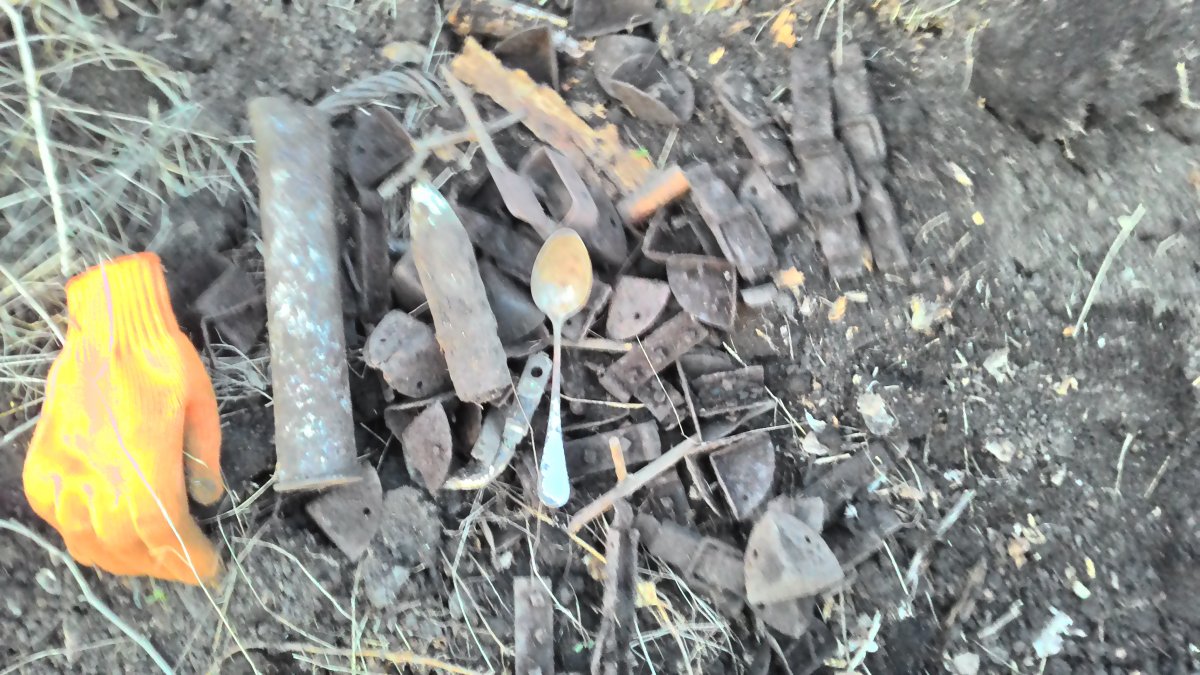

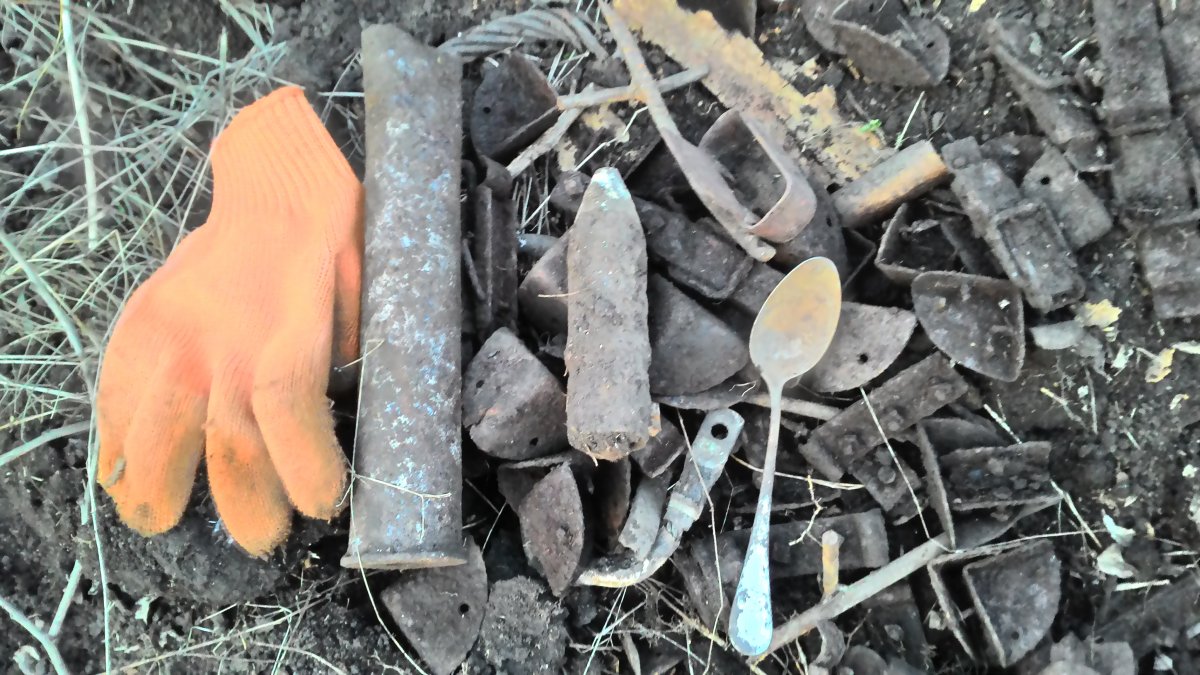

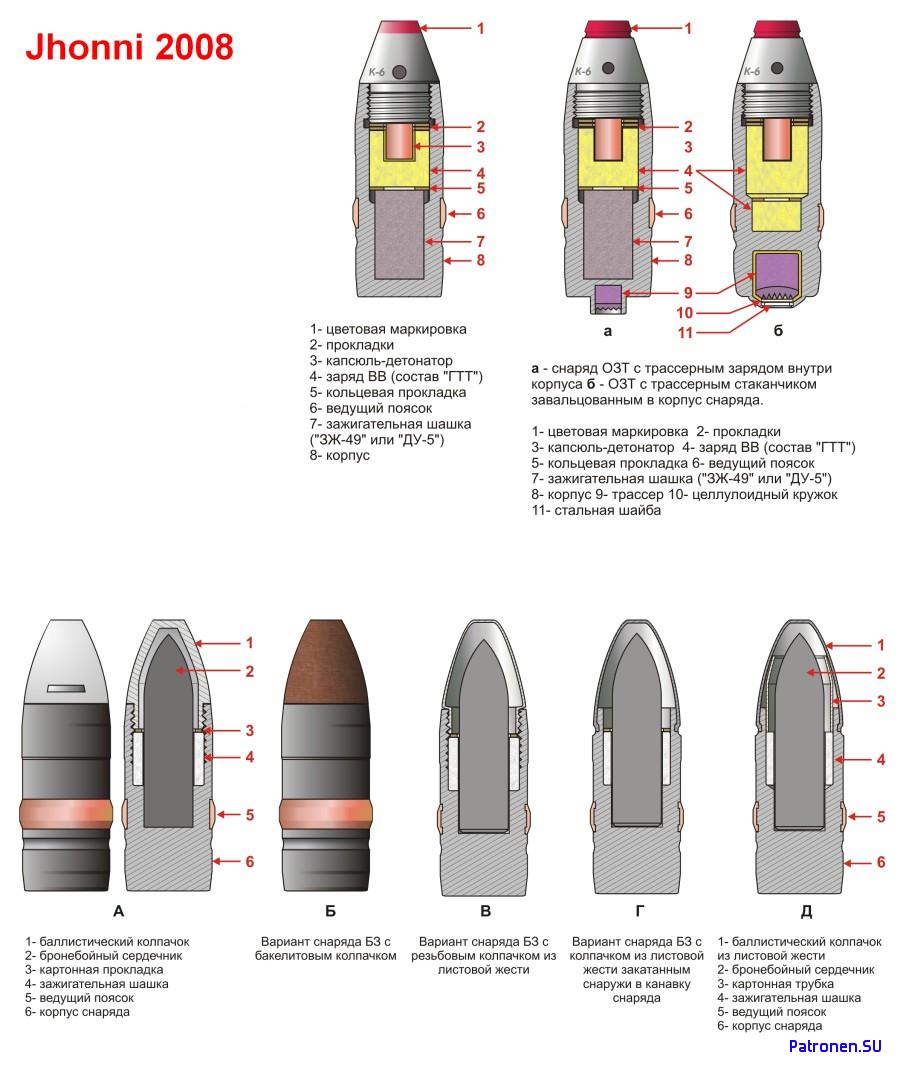

При всём уважении к Вам, как-то великовато для 20мм. Масштаб прикинул по перчатке и по замку от снарядного ящика. Кроме того у снаряда видится алюминиевый взрыватель. Мне всё кеажется это 37мм осколочно-трассирующая граната обр.40 со взрывателем AZ29 и гильза 37мм Pak 35/36.
Соглашусь. Соотношение длины к диаметру у ОФЗ ШВАКа где-то "2.9 - 3", а 3,7-см немецкой гранаты - "3,62". У находки на фото у меня это соотношение получилось "3,8". Т.е......Соглашусь.
Надо посмотреть маркировку на гильзе, и все будет ясно. А если сравнить размер гильзы и чайной ложки?

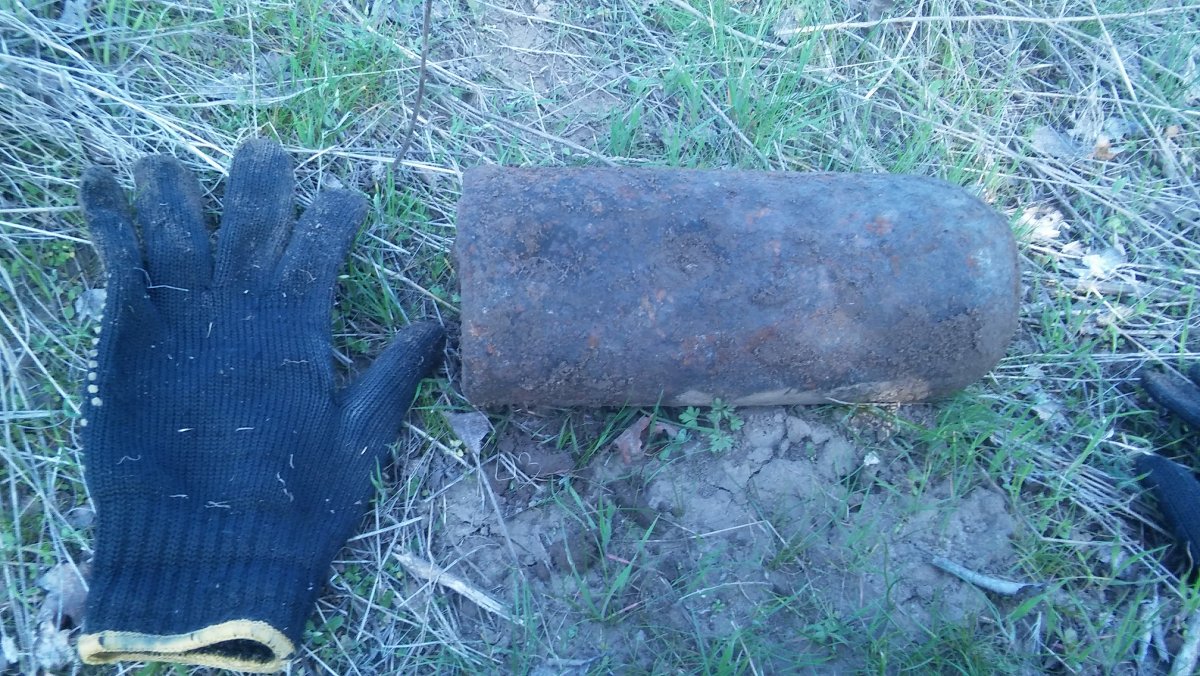

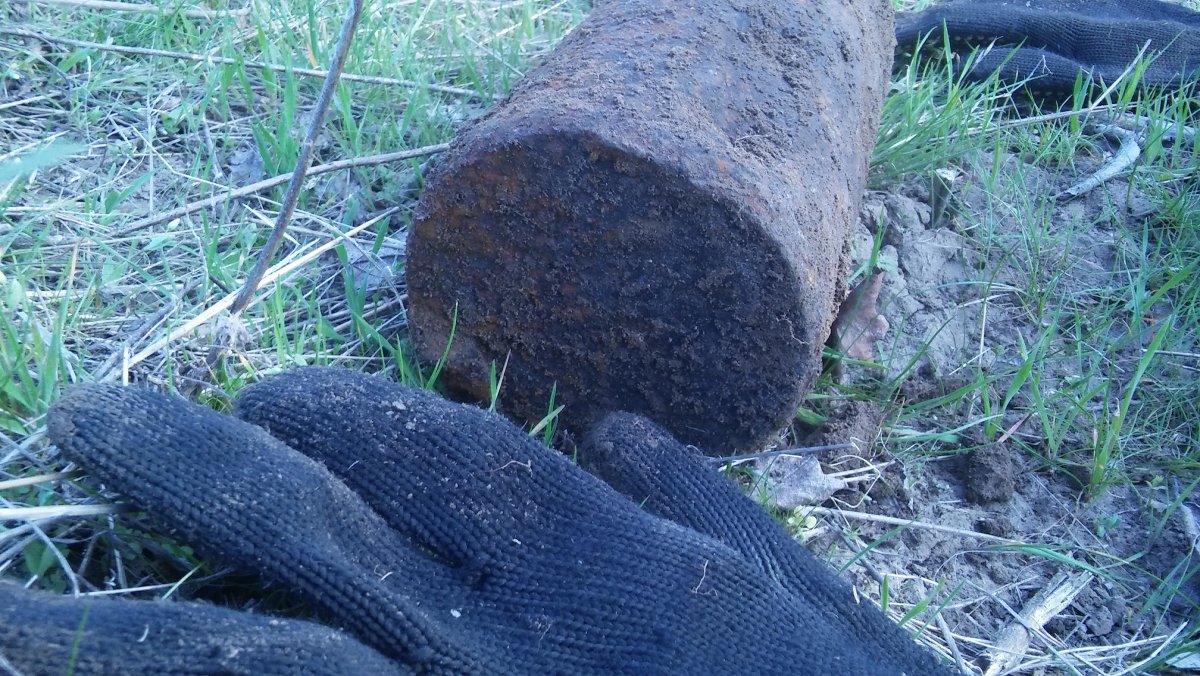

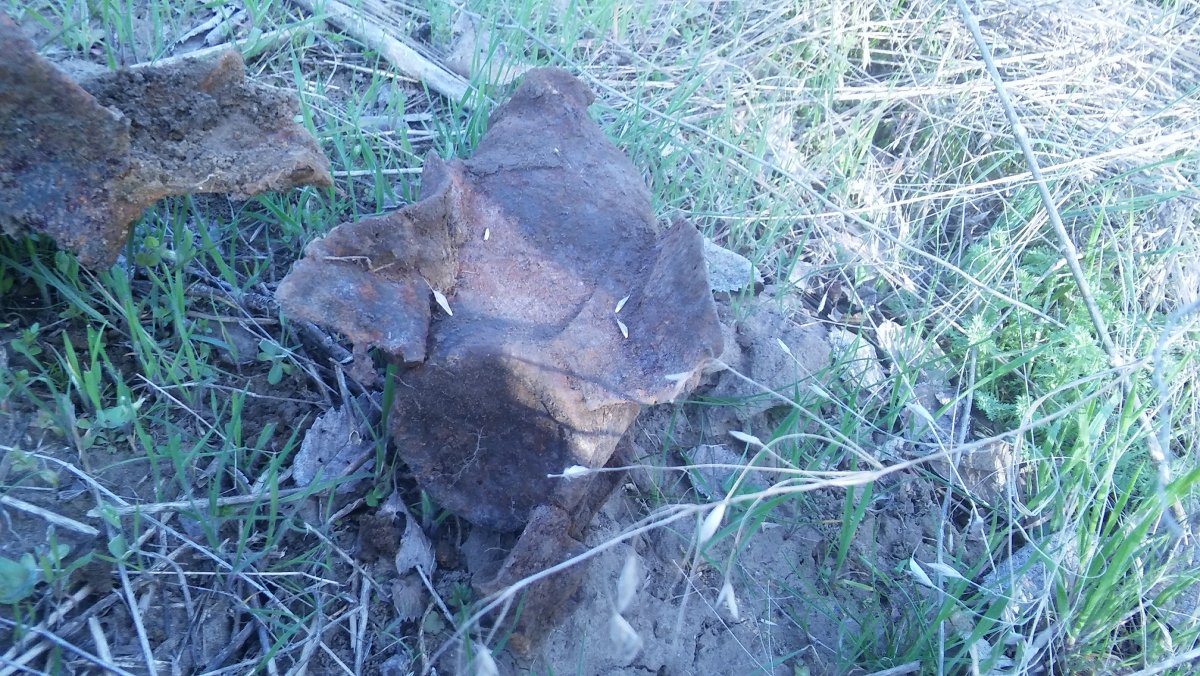

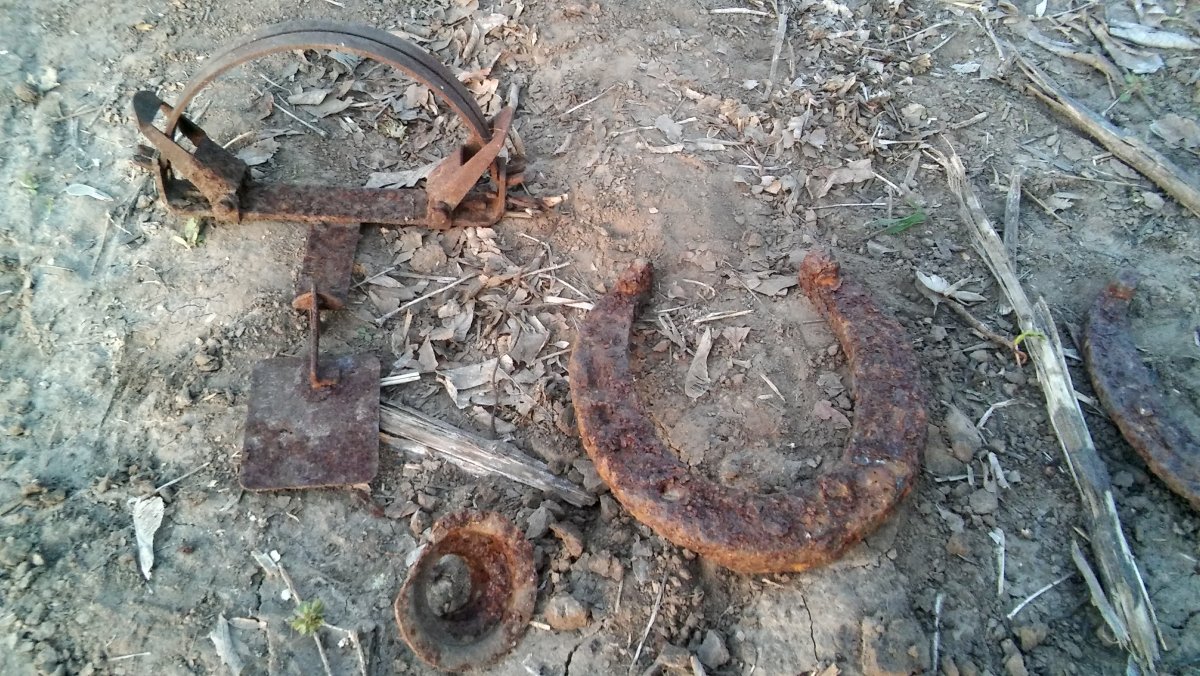

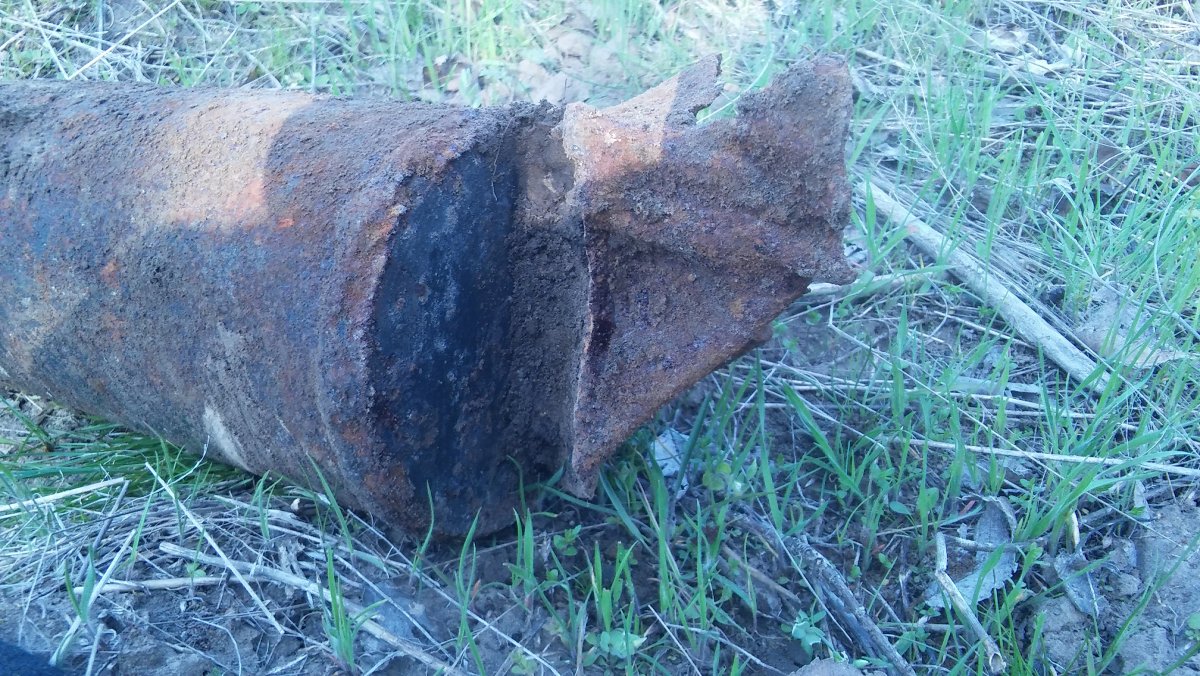

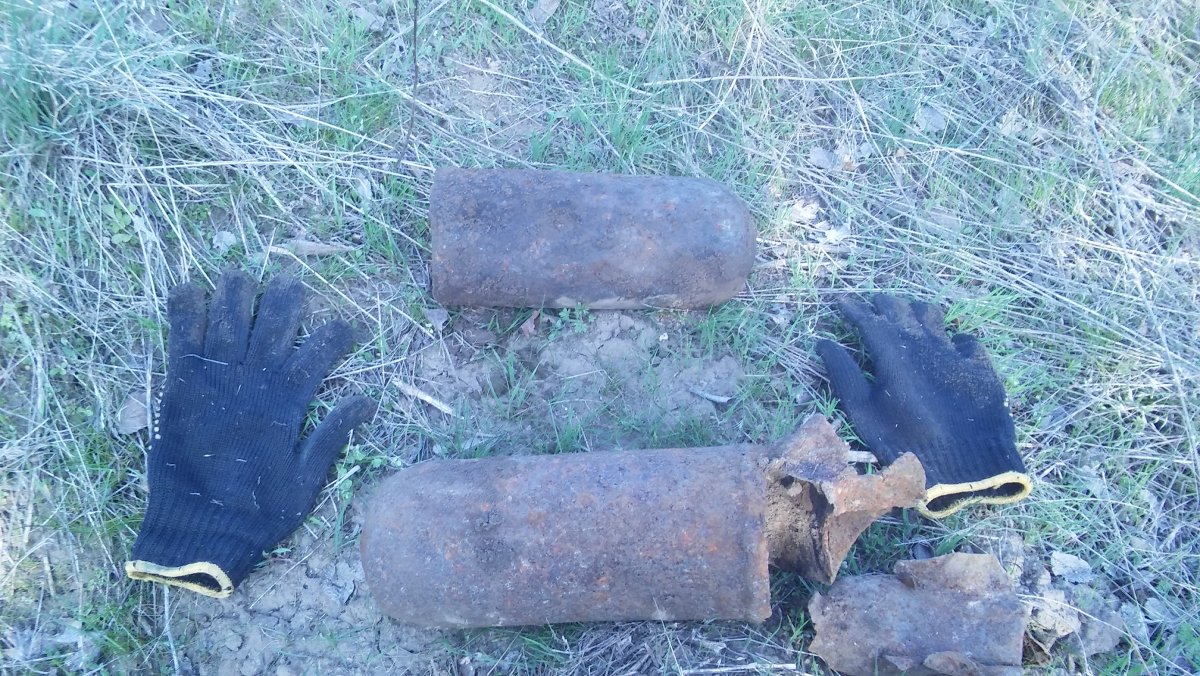

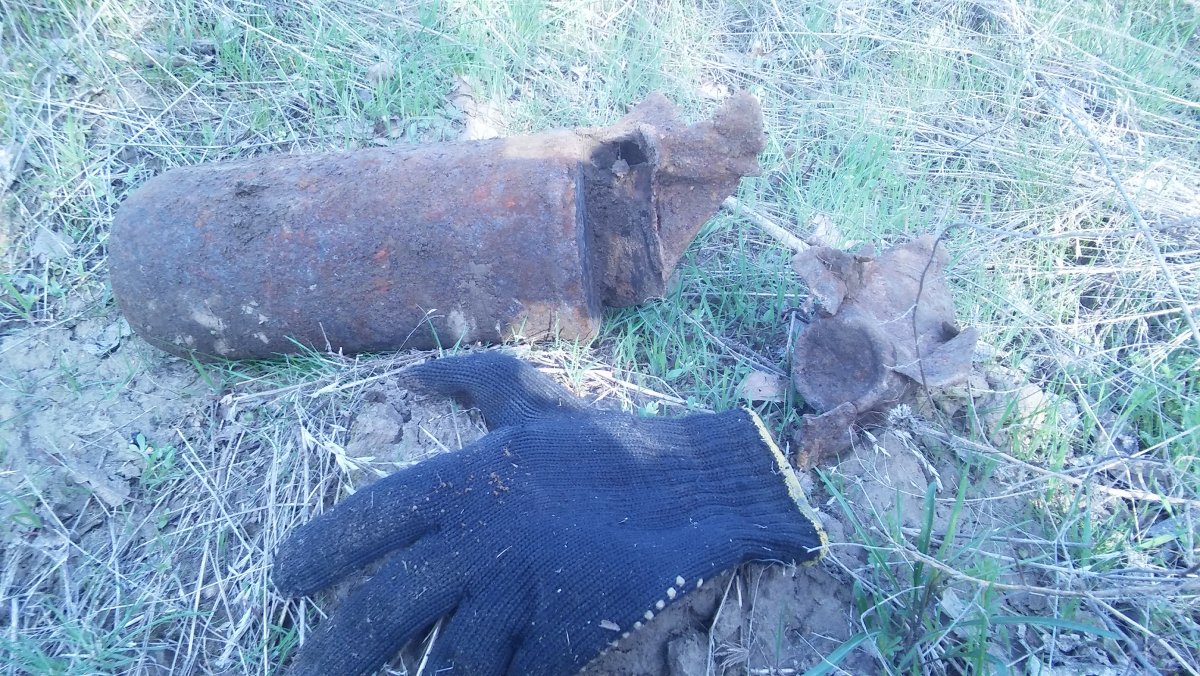

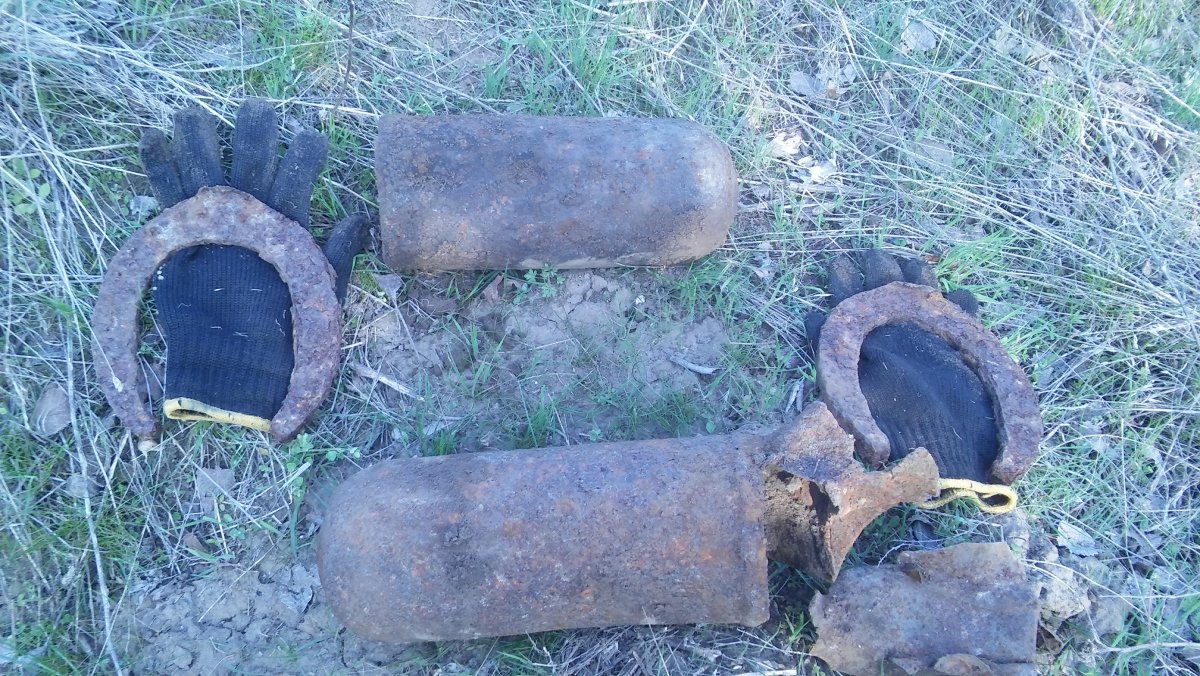

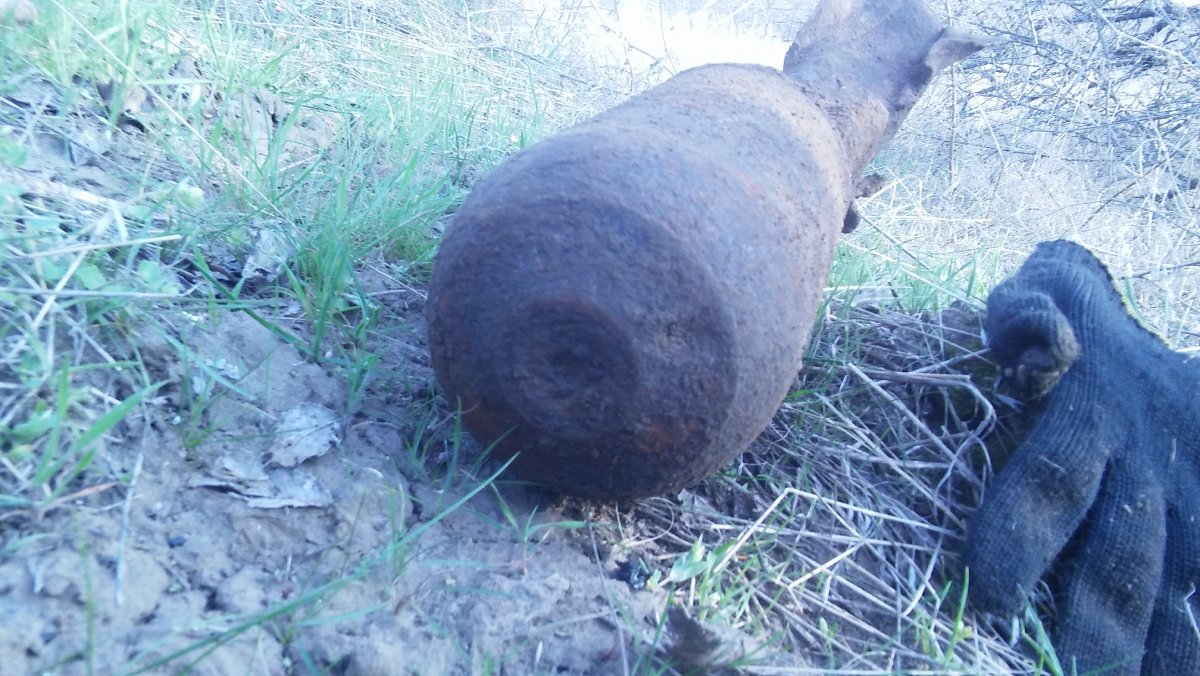

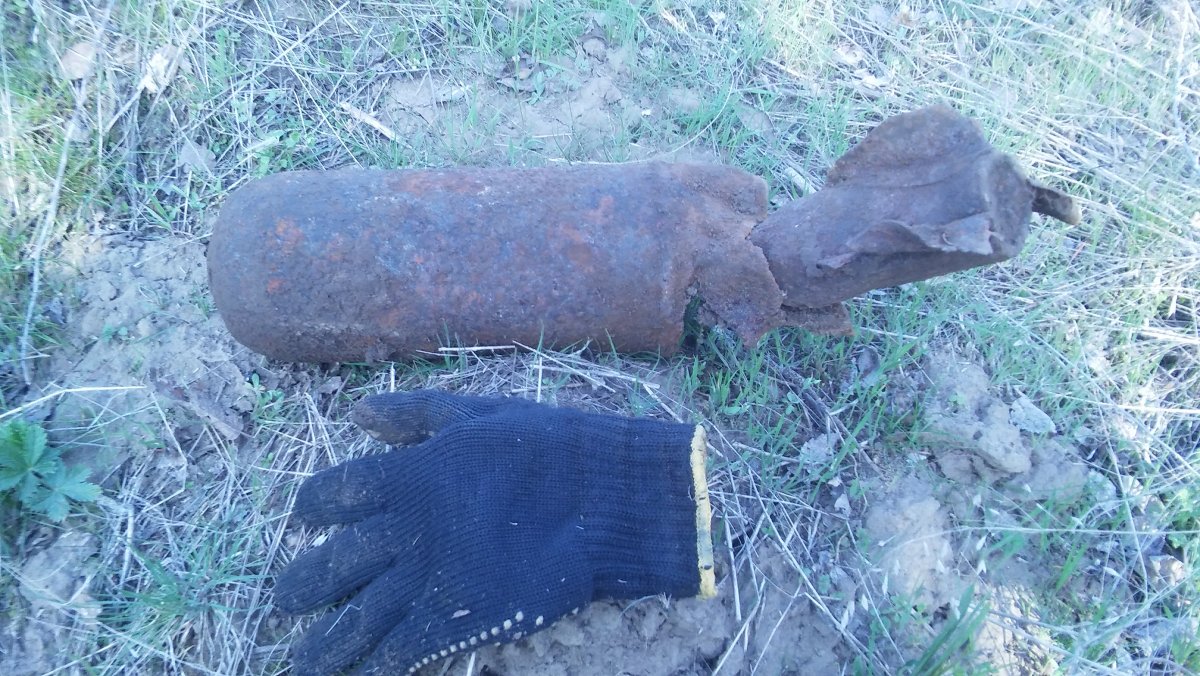

Здравствуйте уважаемые форумчане. Продолжаю рубрику "выезд сегодня". А сегодня было следующее: две подковы на удачу и две авиабомбы в придачу. Какая марка и модель ВОПа сказать немогу, прошу Ваших комментариев. На последок попался капкан (Слава Богу не я в него).

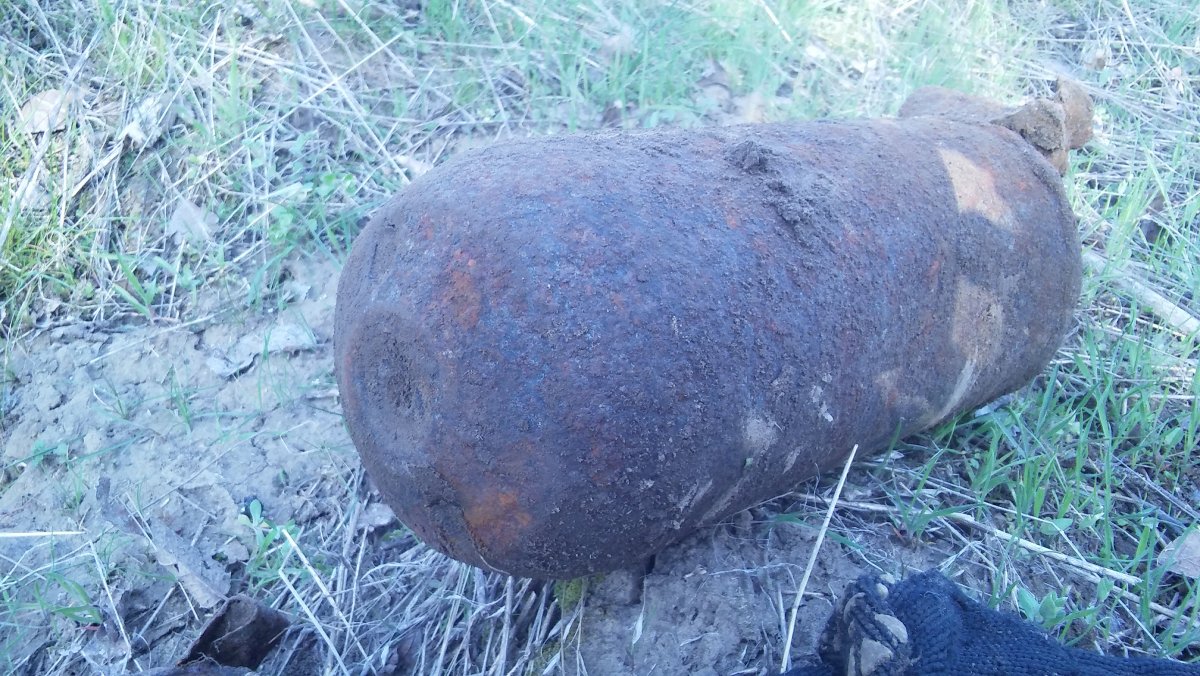

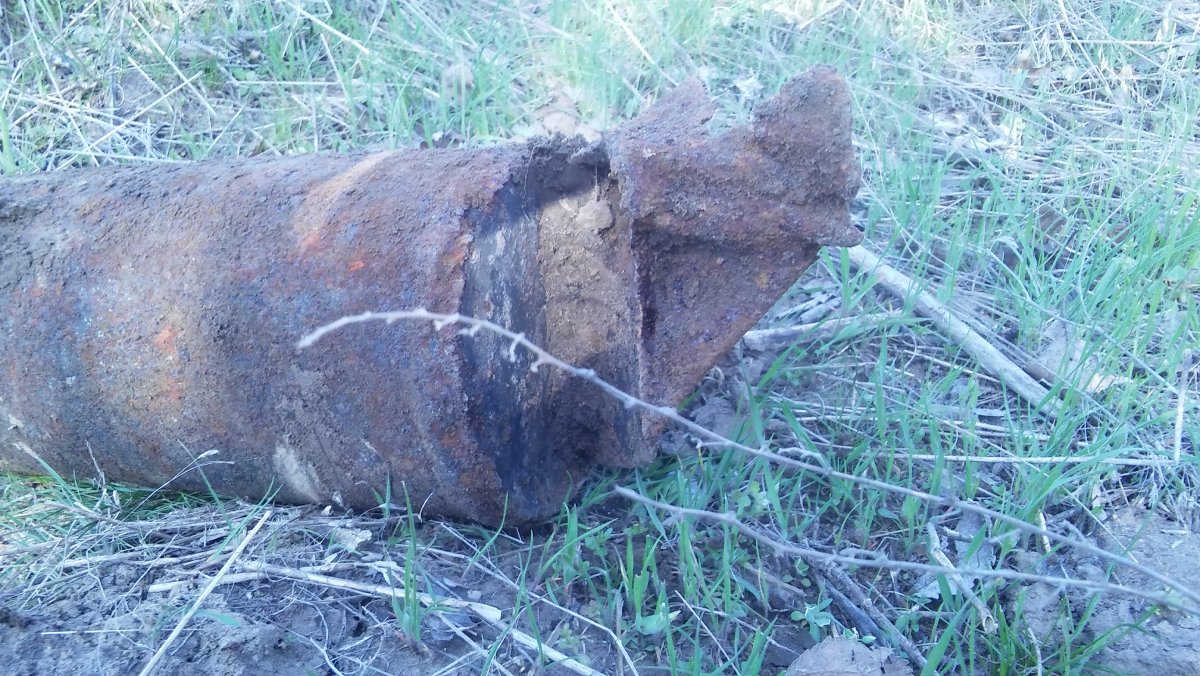

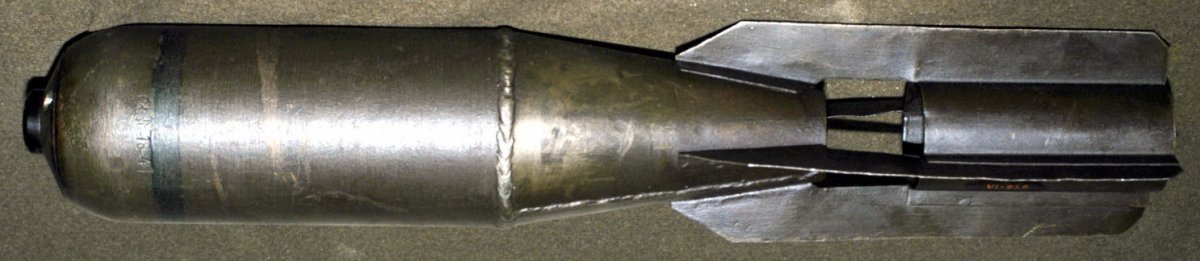

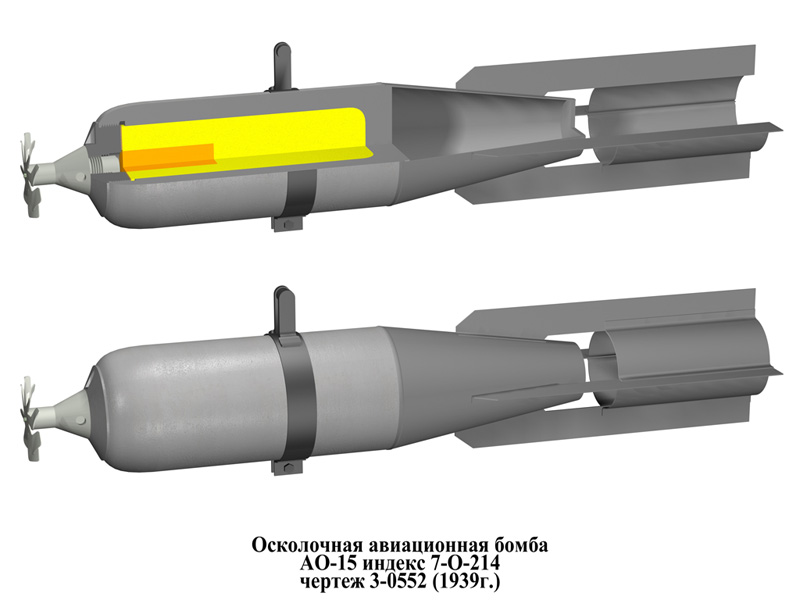

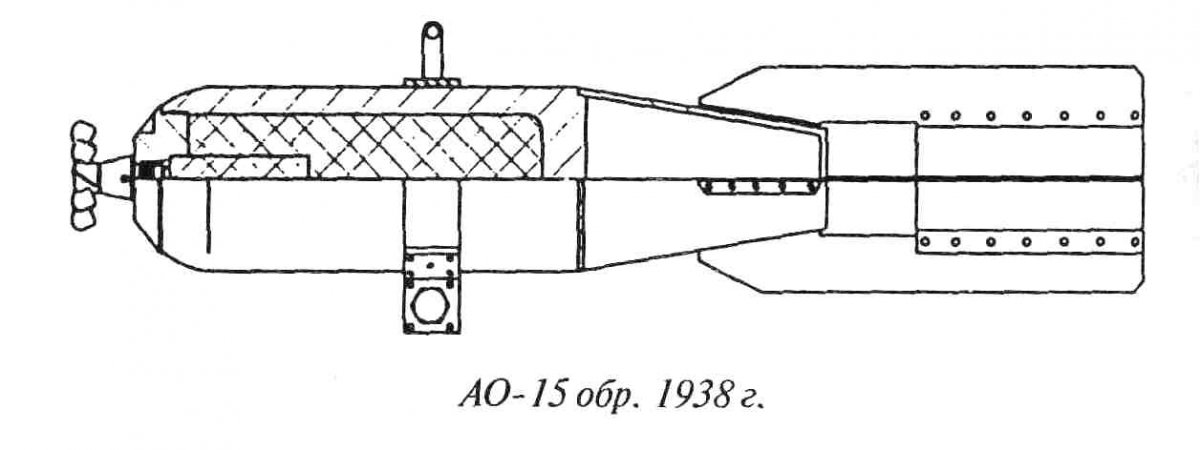

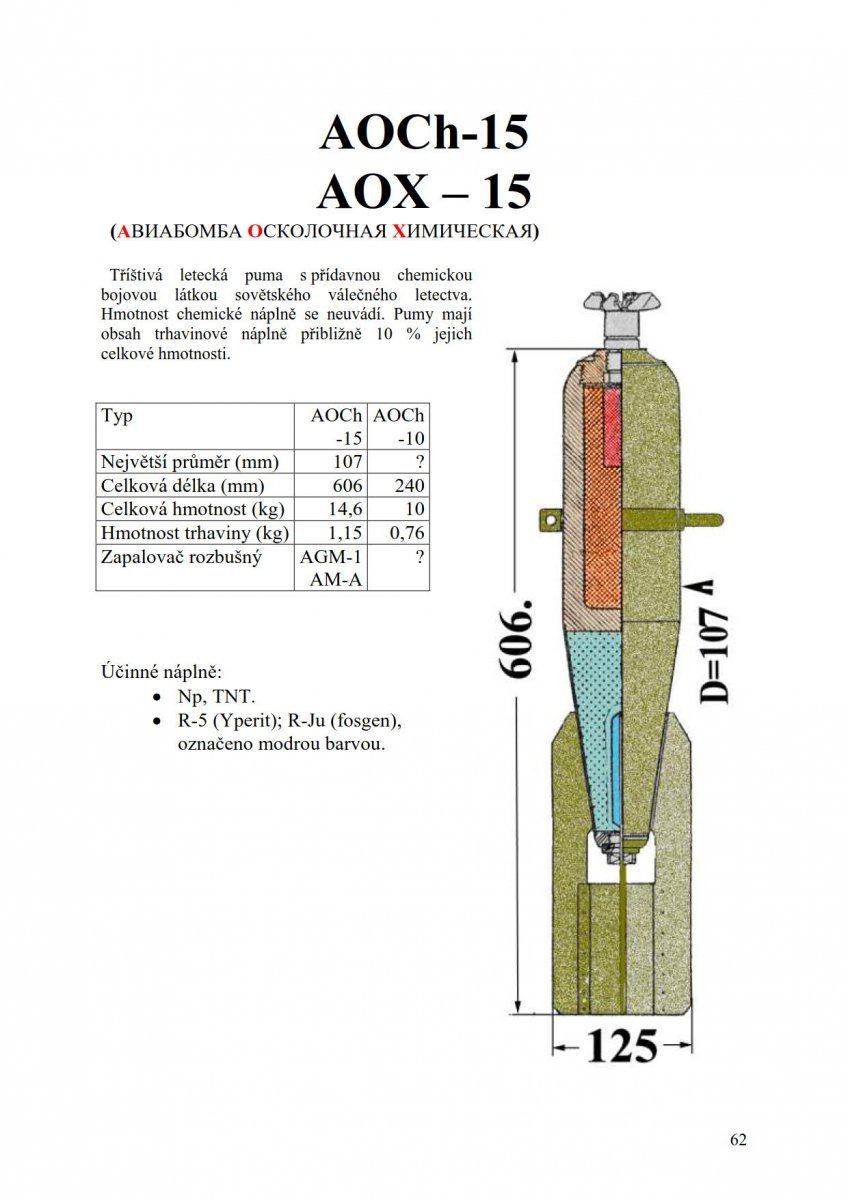

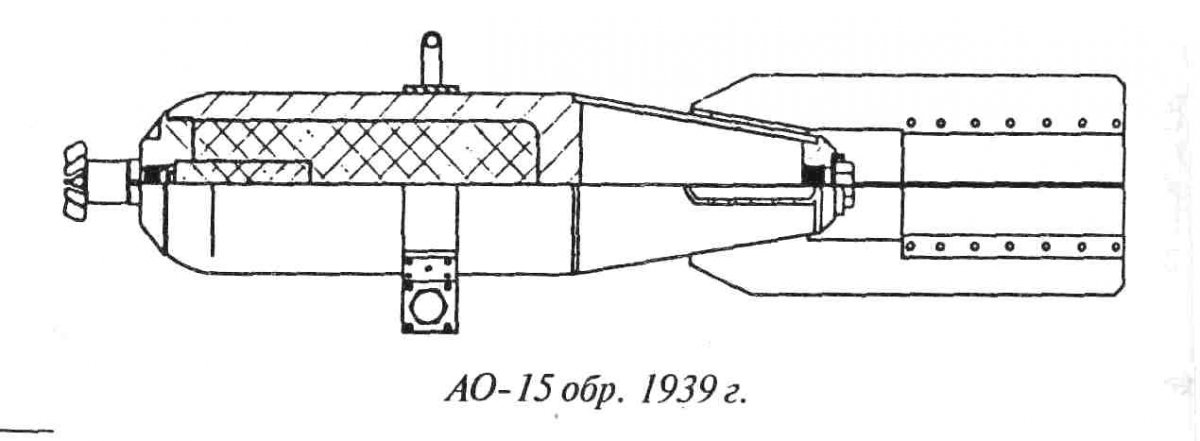

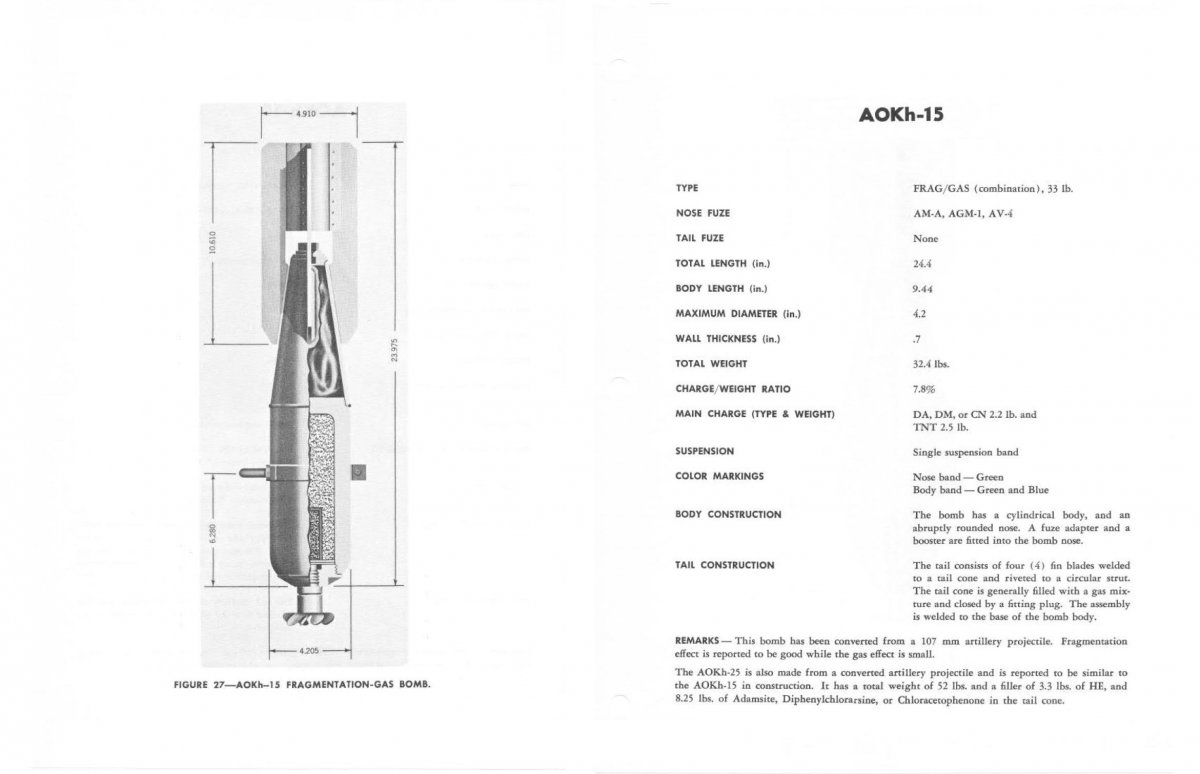

АО-15. Техническая характеристика: Общая длина ( без взрывателя ), мм……………600-608 Диаметр корпуса, мм………………………………………107 Размах оперения, мм………………………………………125 Масса, кг: - неокончательно снаряженной (без взрывателя)..……… 13,35 - ВВ ( А-50)……………………………..……………………1,10 Используемые взрыватели (1шт.) ………………АМ-А,АВШ-2,АГМ-1к/д,АВ-4 Окраска и маркировка: корпуса не окрашивались. Независимо от модели авиабомбы в100-120мм от головного среза на корпусах наносили синюю кольцевую полосу шириной 15 мм. Текстовую маркировку наносили краской черного цвета , помещая ее на корпусе между синей полосой и подвесным бугелем. На одной стороне авиабомбы в три строки -№ снаряжательного завода, № партии снаряжения и год снаряжения. С противоположной стороны – весовая группа, наименование взрывателя и шифр ВВ. «Разговор об осколочных авиабомбах калибром 25 кг невозможно закончить, не упомянув еще об одном боеприпасе так называемого «промежуточного калибра» – это АО-15 в стальных корпусах. В отличие от рассмотренных выше образцов калибром 2,5 и 10 кг, энергии осколков этих авиабомб хватало для поражения не только живой силы, но и бронетехники. Первый вариант этого боеприпаса с четырехперистым стабилизатором поступил на вооружение ВВС в 1936 г. Причем перья приваривали сплошным швом к пустому конусу обтекателя. Спустя два года боеприпас усовершенствовали, заменив перистый стабилизатор коробчатым. В это же время аналог данной авиабомбы появился в классе осколочно-химических боеприпасов. Его незначительно отличала от прототипа лишь конструкция конического обтекателя, в задней части которого установили заправочную горловину для заливки ОВ. С 1939 г. конструкцию осколочного и осколочно-химического боеприпасов унифицировали, оставив заправочную горловину и на осколочных АО-15. Правда, в этом случае донную пробку «закручивали наглухо и кернили», а конус обтекателя оставался пустым. Авиабомбы обоих типов в больших количествах серийно изготавливали на Воткинском машиностроительном заводе и снаряжали на заводе № 12 НКБ. С 1940 г. потребность в боеприпасах этой группы возросла, и заказ на производство корпусов АО-15 дополнительно разместили на заводах имени Котлякова Наркомата цветной металлургии, а так же заводе имени Никольского Наркомата угольной промышленности, Прилукском заводе Наркомата строительной промышленности, заводе «Металлист» Наркомата нефтяной промышленности и на заводе № 235 Наркомата вооружений.» Источники: Е.Пырьев, С.Резниченко. Бомбардировочное вооружение авиации России 1912-1945 гг. Ну схему АОХ-15 до кучи выкладываю.
Здравствуйте Дервиш. Вы дали очень емкую и профессиональную информацию. Большое Вам за это спасибо. Почему же отказная АО 15 да и не одна. В чем были причины частых отказов? Конечно найденные находки так и умрут на найденнных позициях. На сколько опасны для тех кто их потревожит? МЧС туда недоедет, метку я на месте с табличкой сделал.
Добрый вечер. ЭТО не отказники. Не взрывателей. Бомбы или "прикопали в старые и добрые" времена дабы не везти с аэродрома на аэродром, или летчики тренировались и это "просто сброс" АБ без взрывателей. По опасности - если снаряжены ВВ, то при пожаре или "огневом" дезактиве могут представлять опасность, а если пустые - то они пустые. По фото нельзя определить снаряжена она или нет, Вам виднее на месте было. Но боюсь отсутствие или наличие 1,1 кг ВВ в корпусе "на глазок" трудно установить...Так что будем считать - снаряжены они и условно опасны!

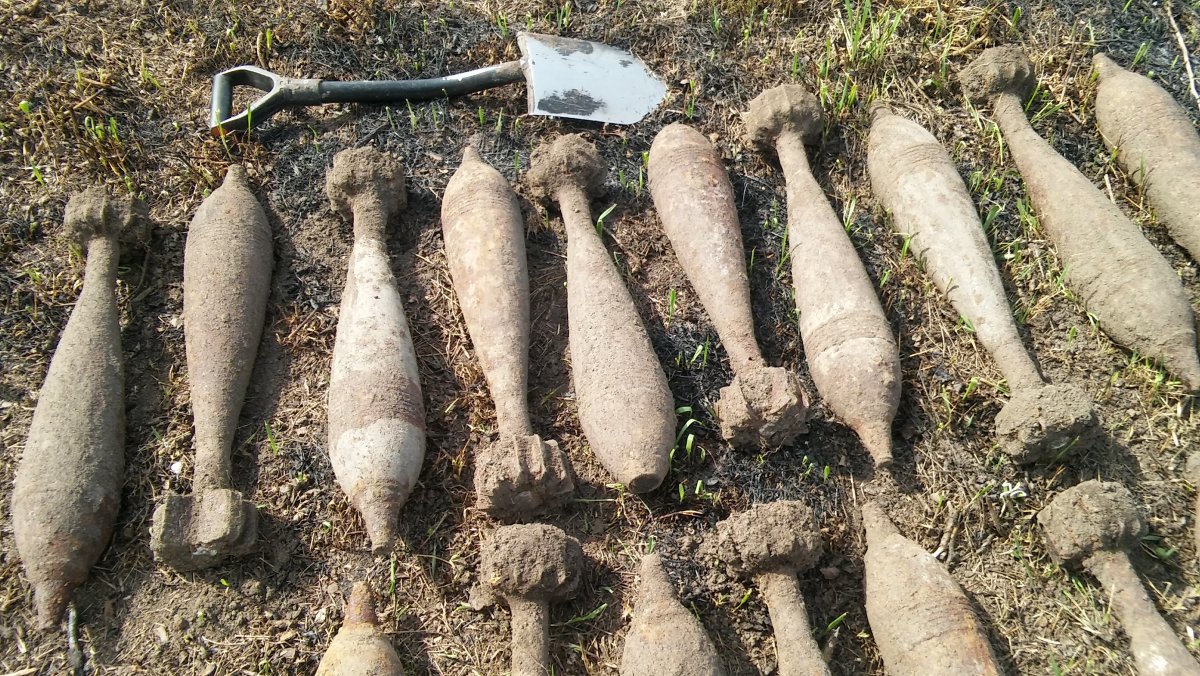

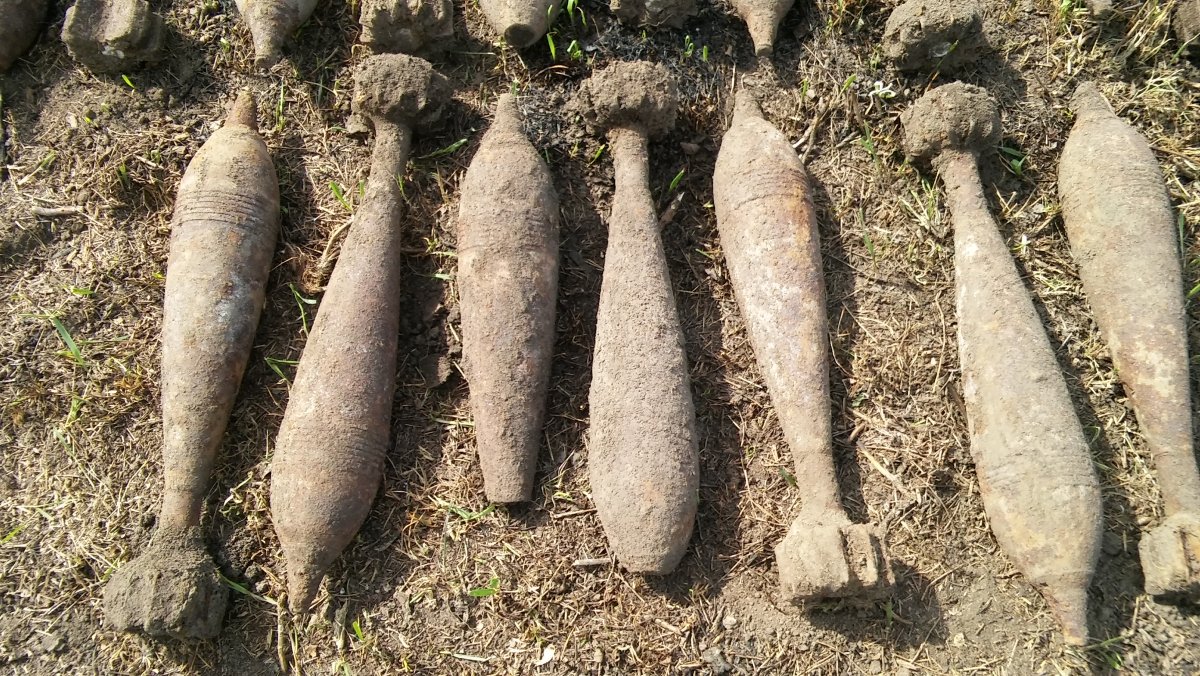

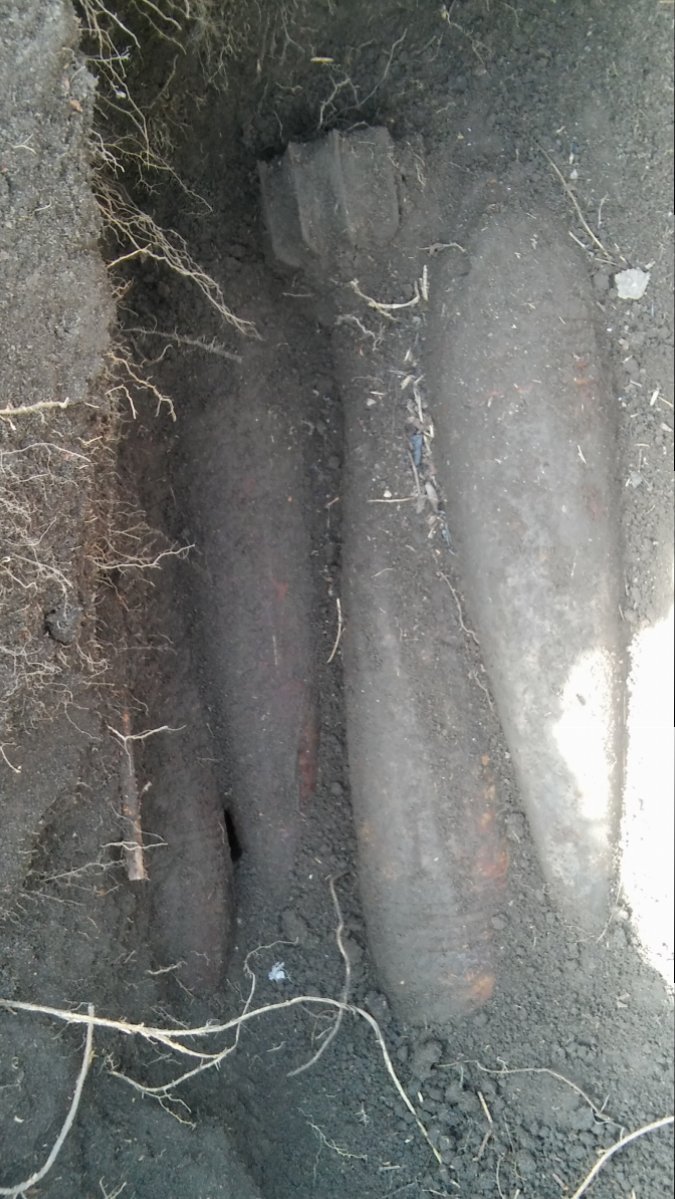

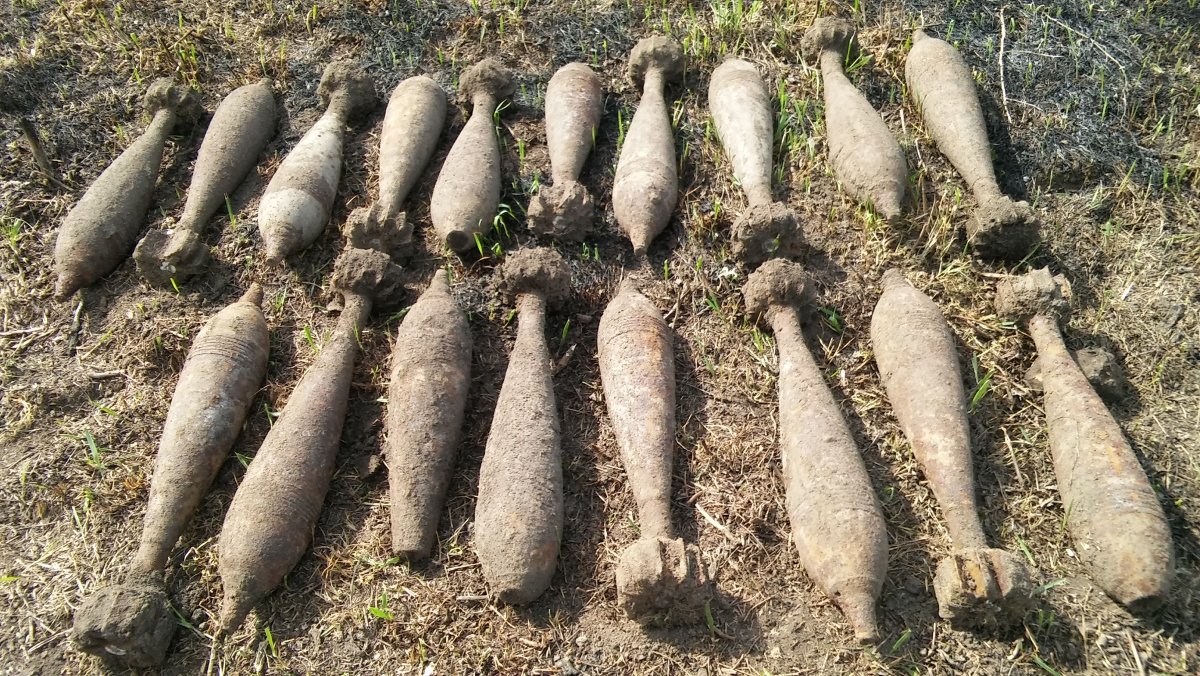

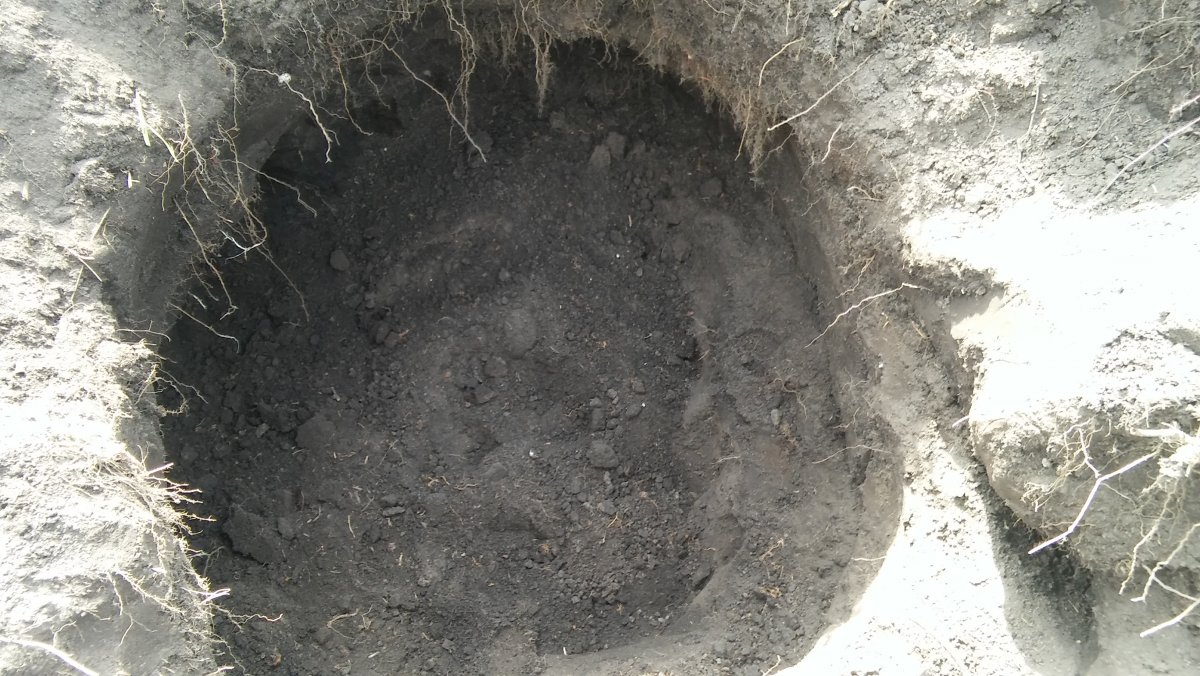

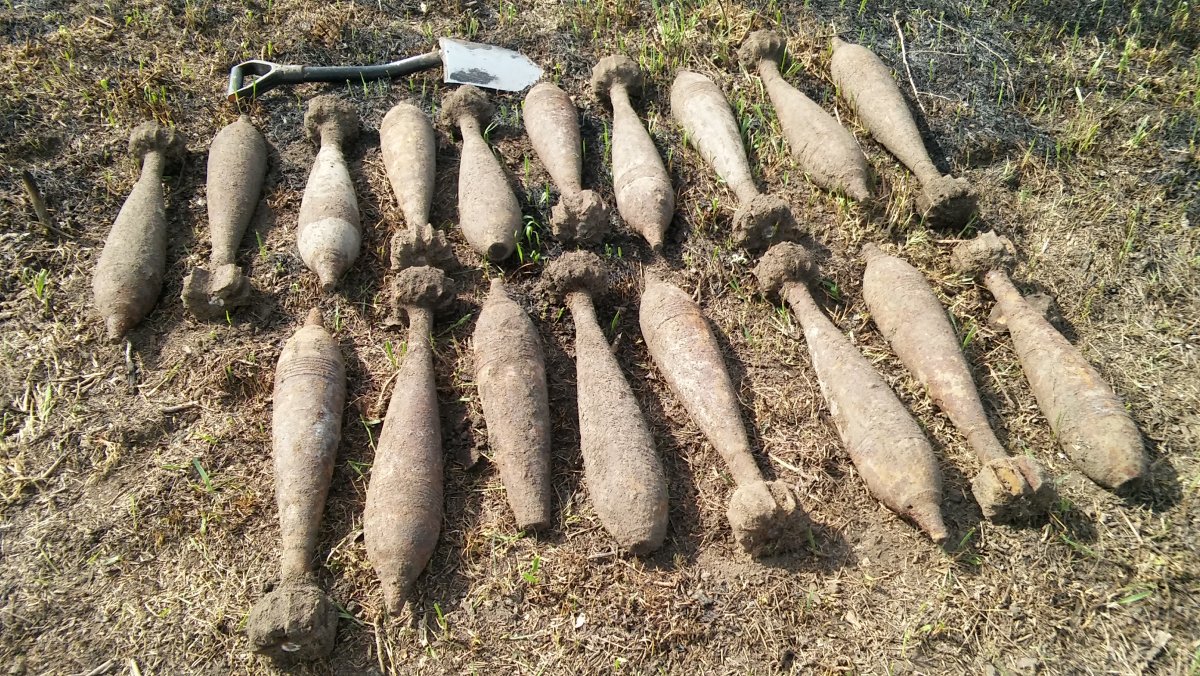

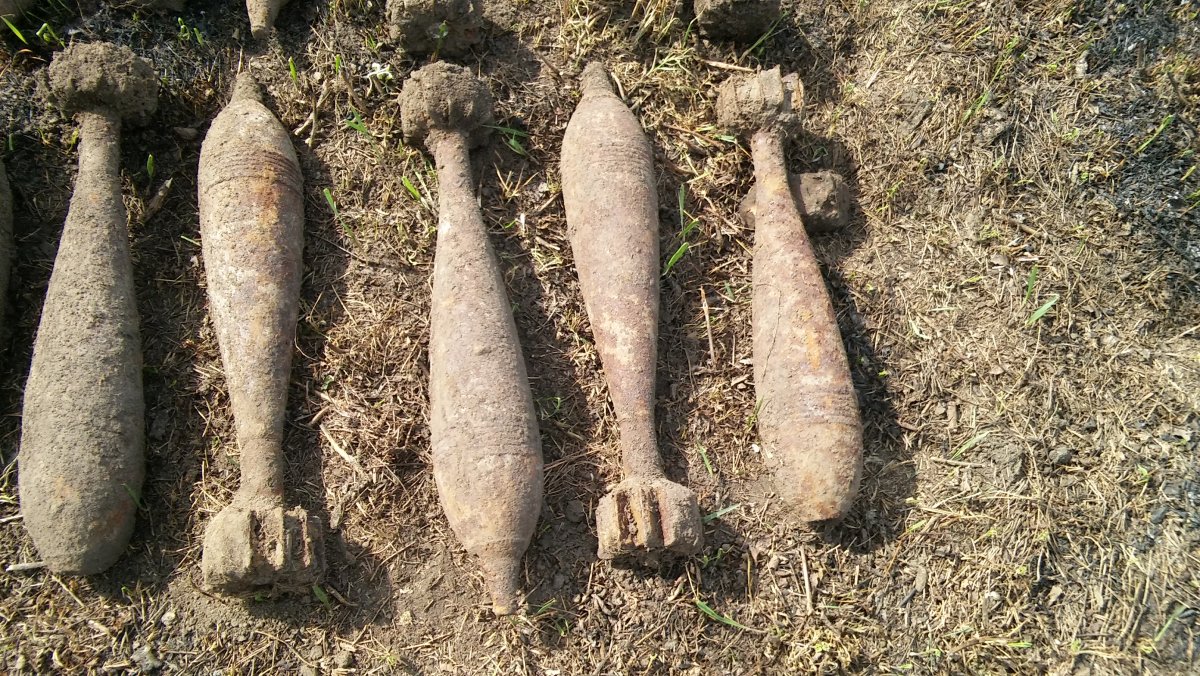

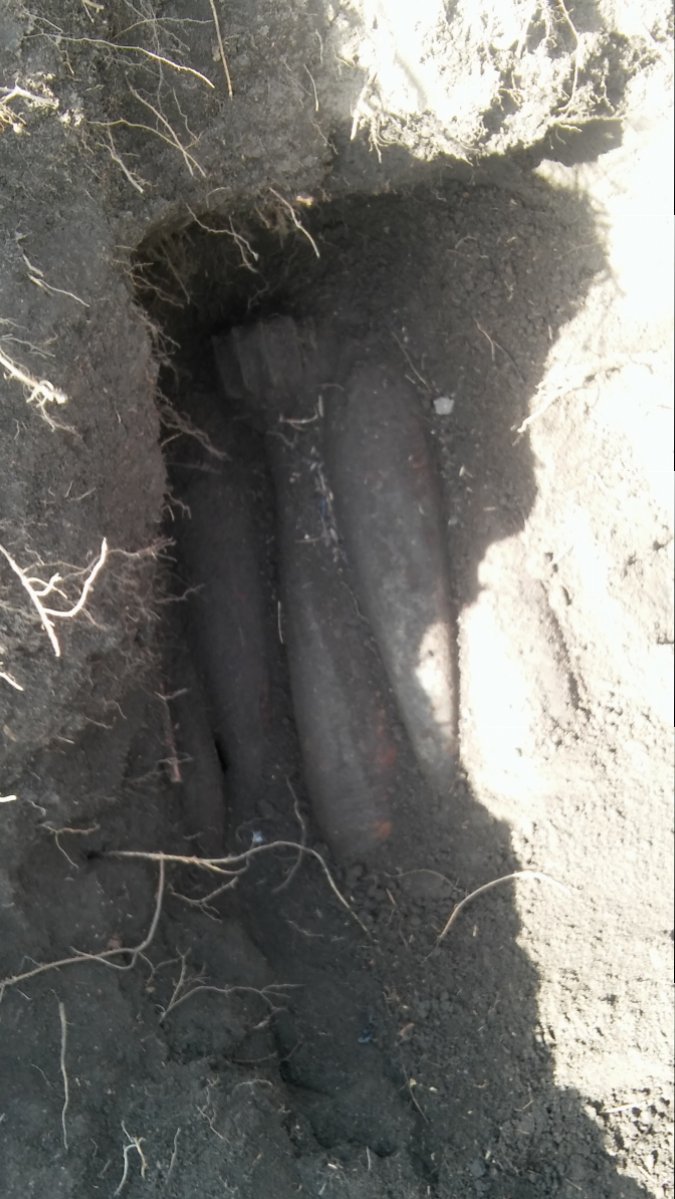

Доброго времени суток уважаемые форумчане. Продолжаю рубрику Выезд сегодня". А сегодня был небольшой склад арт. боеприпасов 18 штук 120-ок.

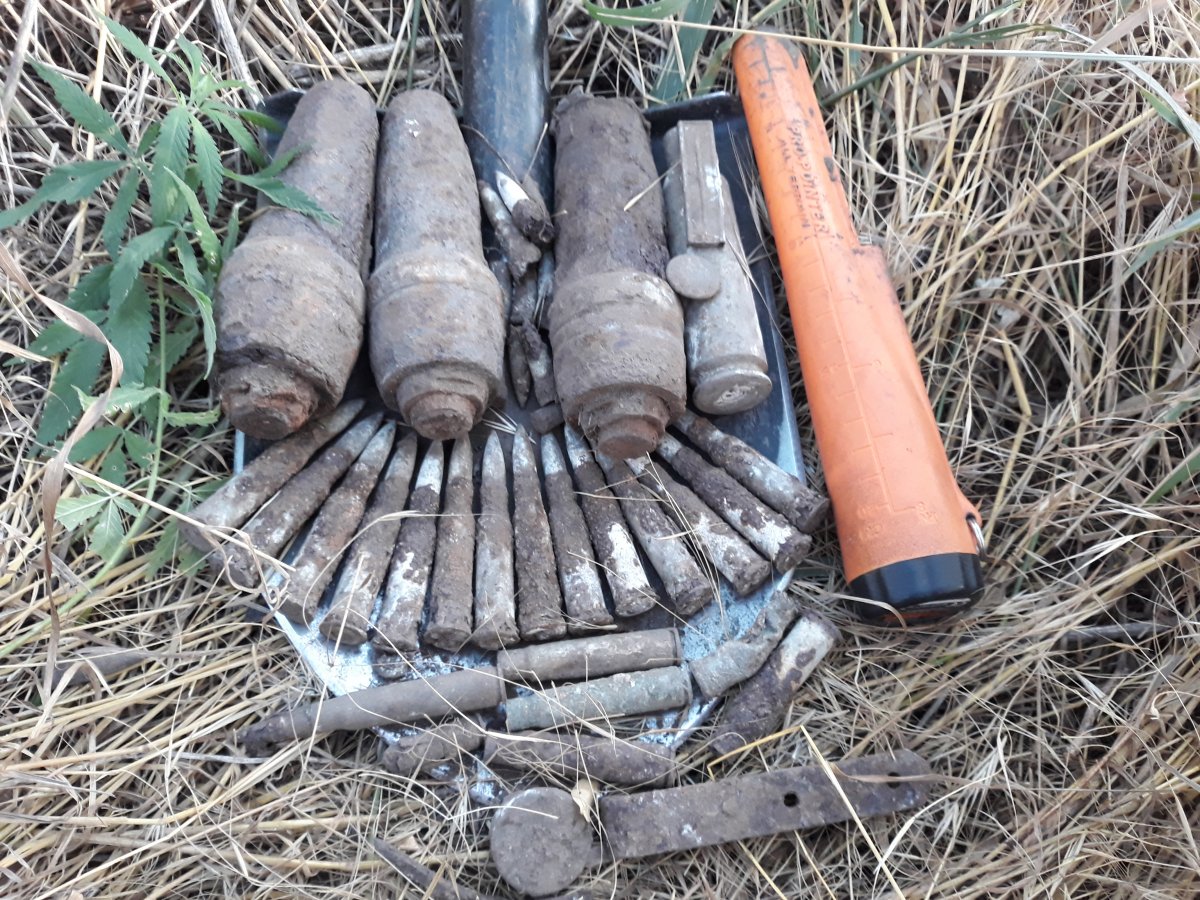

Доброго времени суток уважаемые форумчане и снова выезд и снова находки в том числе боеприпасы. Сегодня протестировал свой АТ Max (это не реклама) и вот что он выдал (места за пять сезонов исхожены во всех направлениях, но как говорят в народе: "Выбитых мест не бывает". И так...
Добрый вечер. Большое спасибо А 10 А за информацию (вопы представляют большую опасность), будут переданы в МЧС в скором будущем, как и все обнаруженные ранее.

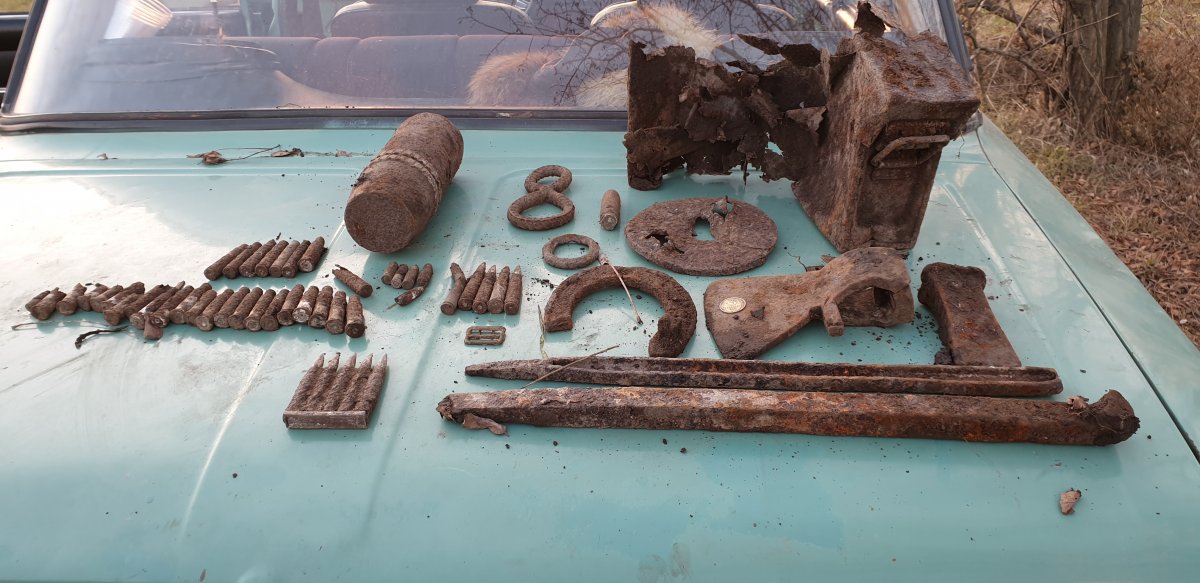

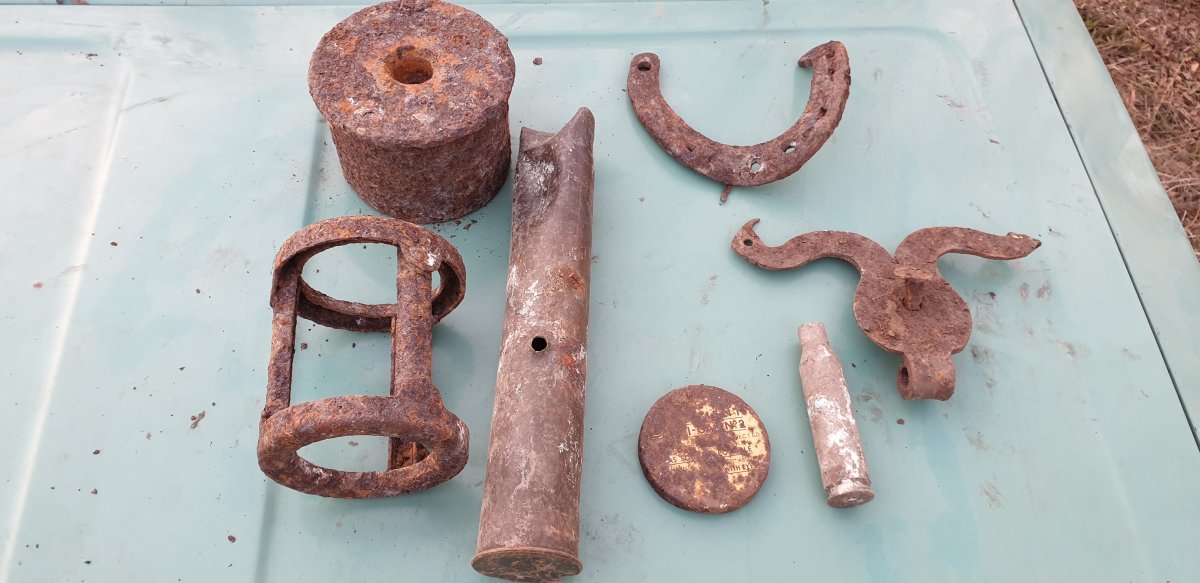

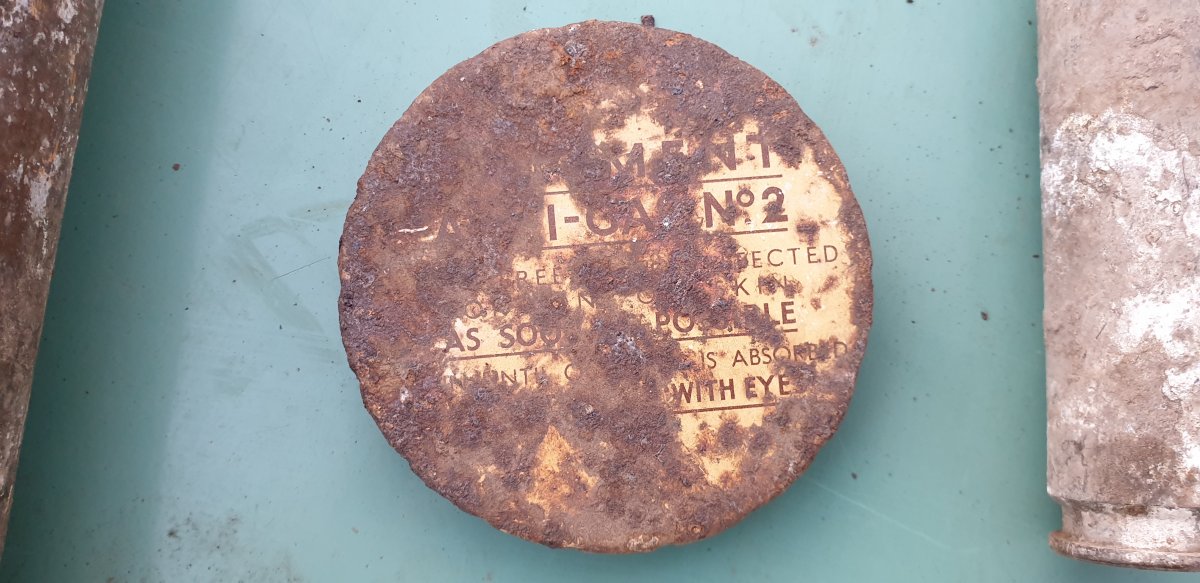

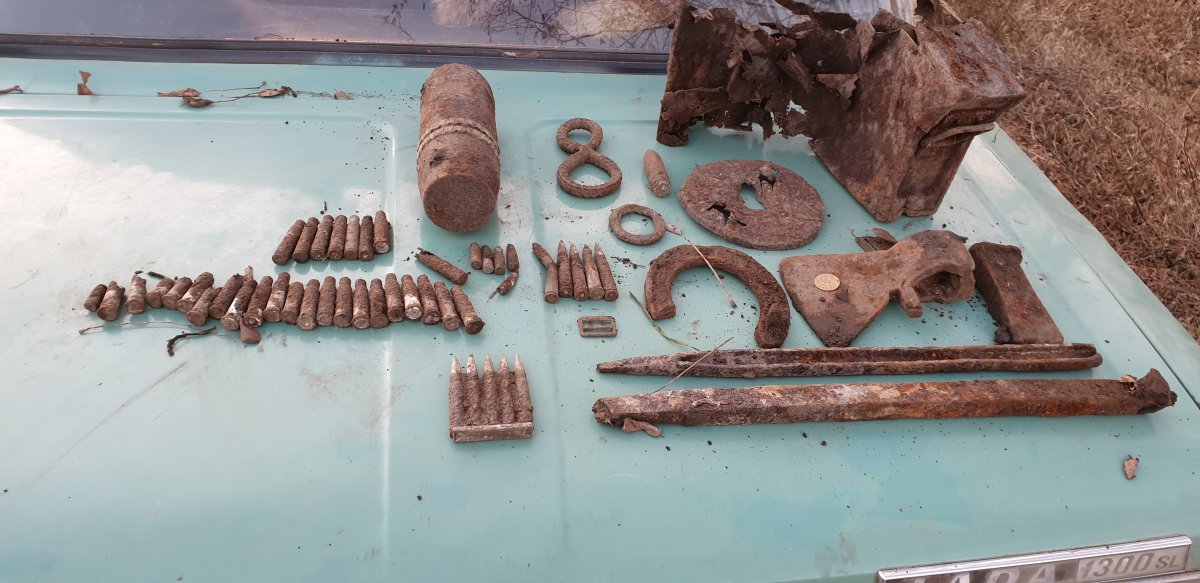

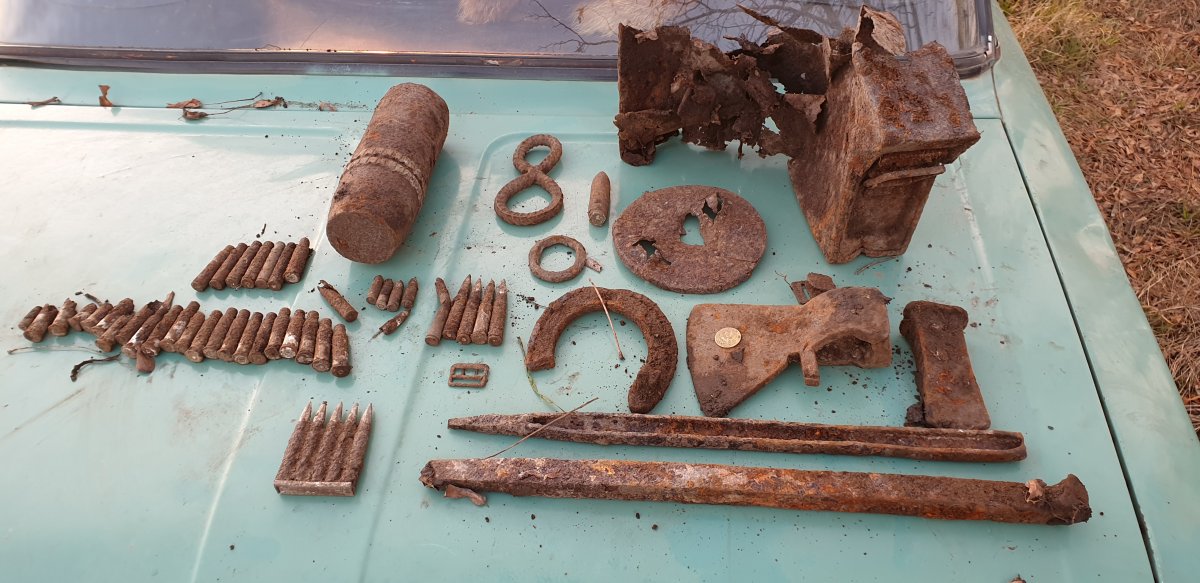

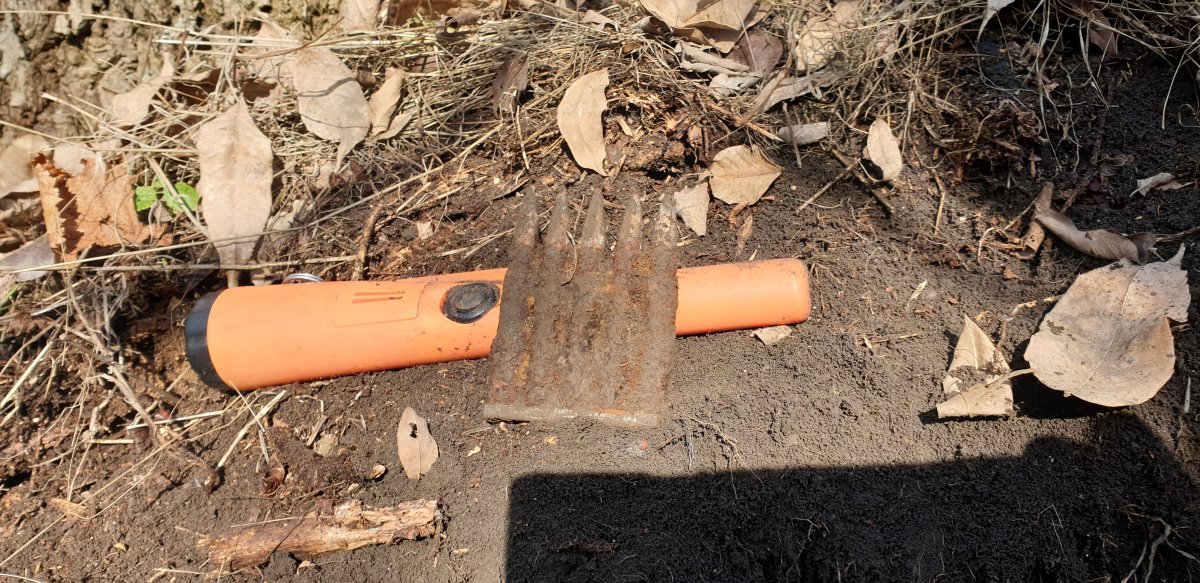

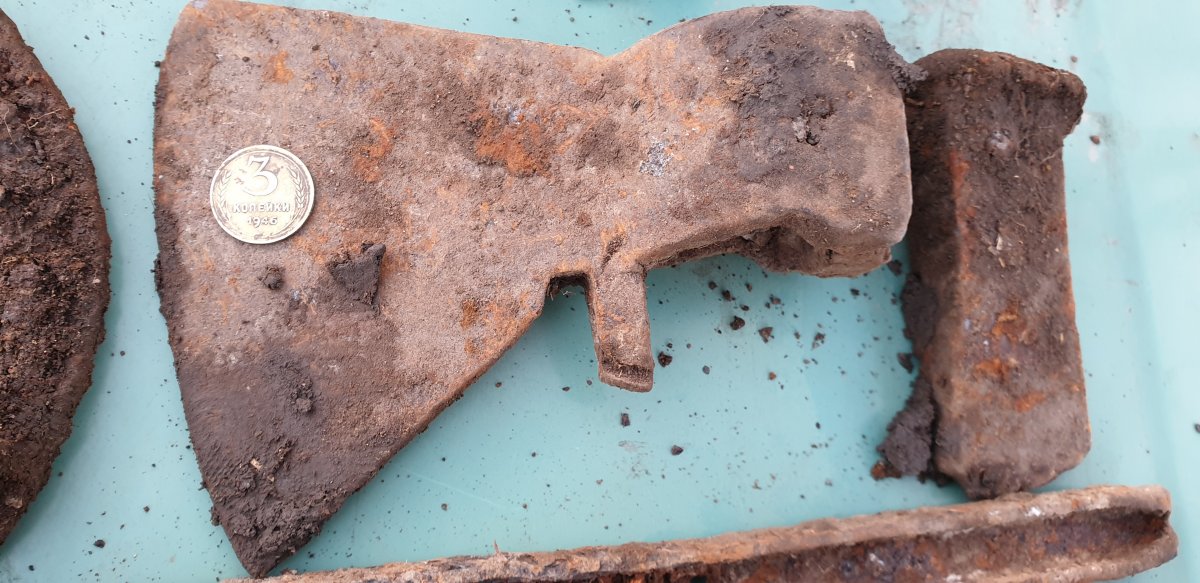

Доброго времени суток уважаемые участники форума. На улице стоит теплая и довольно сухая для февраля погода которая говорит только сама за себя. Многие на форуме уже открыли сезон, но я сезон открыл именно сегодня. Прошелся по так казать выбитым местам, но как мы все знаем таких не бывает. И вот наконец то, мой скромный фотоотчет:
