Восстановление СВТ-38

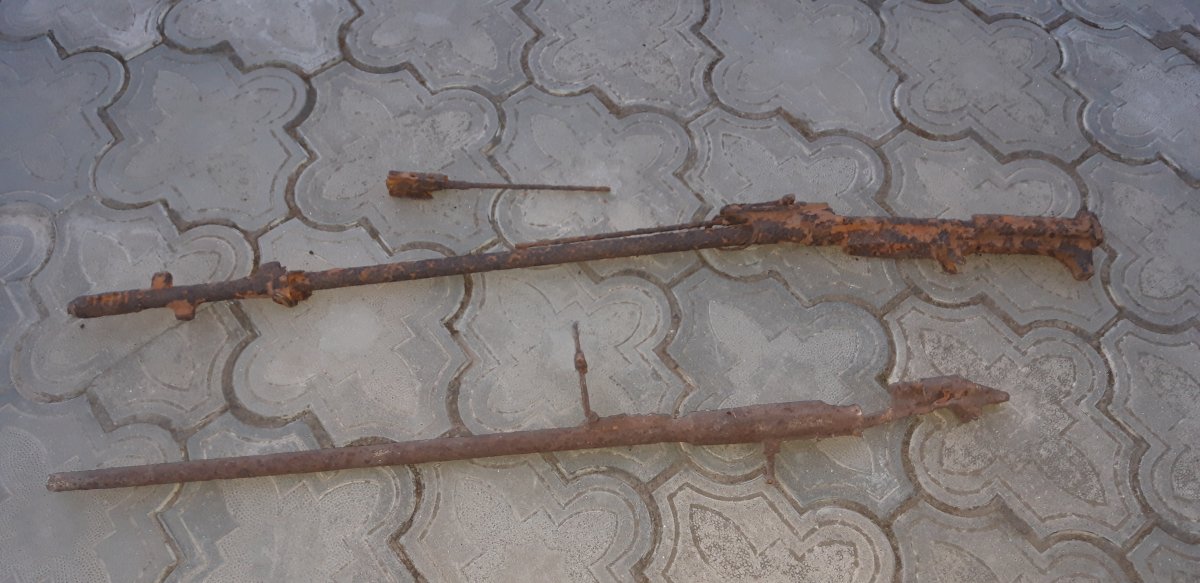

Добрый день,камрады, попала ко мне такая вот свт. Состояние плачевное, но бывало и хуже. Знаю, до этого были темы по восстановлению 38-й, но в них я ,в основном, не нашел нужной информации. Сейчас заканчиваю один макет, и по тихоньку перебираюсь за этот. По итогу выложу подробный чертёж ложа в соответствующую тему.

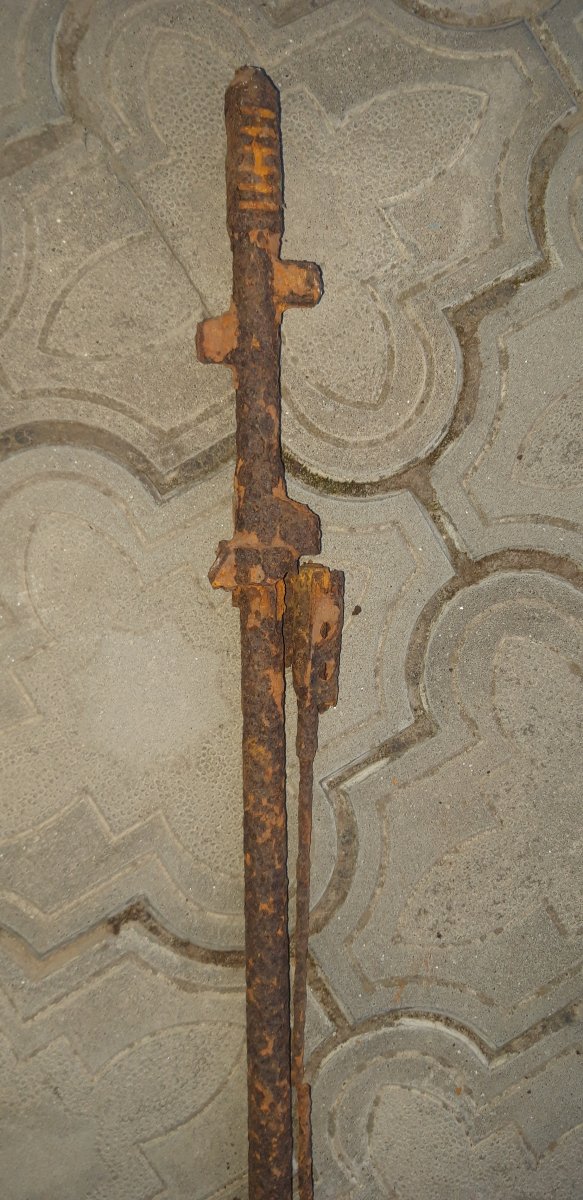

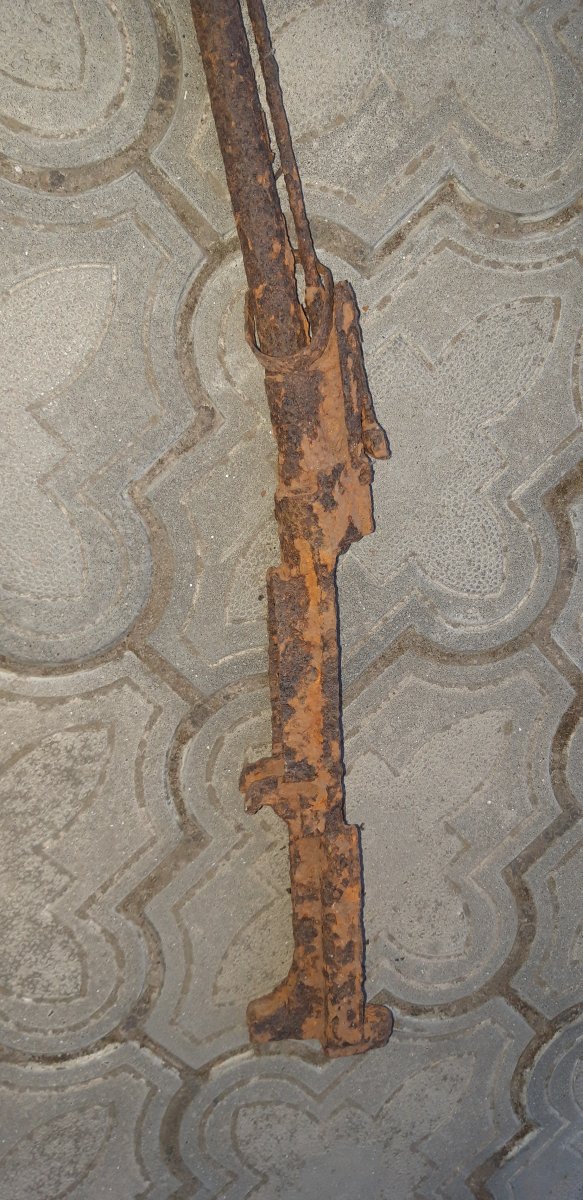

Как обычно это бывает с свт- они гнуться в месте крепления ствола к раме. Эта не исключение
Хорошо хоть ствол ровный относительно



В качестве донора для внутрянки был приобретён такой вот обрубок. С него удалось извлечь возвратный механизм целый( пружины, направляющие) , Личину затвора и остальное по мелочи



Родная рама под замену, гнилая напрочь, от пазов практически ничего не осталось. Разобрал её по максимуму. На отсечке показалось клеймо ижевское( стрела в треугольнике)



У вас очень плохой исходник.как бы вы ни старались-вы просто потратите время. А время-намного дороже чем купить хороший исходник и уже колдовать над ним.



Согласен, но фото отчёт в теме намного запаздывает с реальным прогрессом. Сейчас винтовка в удовлетворительно состоянии) Сейчас не всегда нахожу время залезть на форум. Сегодня, наверное, загружу следующие фото



Полностью поддержу Лиса (он знает о чем говорит) - если камрад дорожит своим временем - лучше приобрести нормальный исходник, а не тратить время на "реинкарнацию трупа" после которой Вы получите "живой труп". Судя по деградации за последние 10 лет на всех площадках понятий "хорошее состояние", "живой металл" и т.д., "удовлетворительное" оно может быть тут далеко не для всех. Для специалистов точно нет. Но если всерьез решили набить руку - дерзайте. Хоть результатом будут скорее всего исключительно приобретенные навыки.



Благодарю за советы, хороший сохран это, конечно, отлично, но сейчас речь идёт об восстановлении конкретной винтовки.Предлагаю делать выводы уже глядя на конечный результат , по окончанию реставрации. Может и не получится, посмотрим. С ув



Купил раму взамен прежней. Геометрия у неё не нарушена, резьба отличная. Так же как и на родной раме присутствуют салазки под оптику. Направляющие внутри в удовлетворительном состоянии.



Рамы у этих двух моделей отличаются, ствол от 38-й на пол оборота не докручивается в эту раму. Для макета это не сильно критично я считаю. Козырёк на родной раме сохранился относительно неплохо. Отпилил его от прежней рамы, продел пазы базы прицельной планки и поставил на место. Прихватил двумя точками, подрихтовал немного, а затем проварил полностью.



Сейчас, после очистки начну заваривать все раковины и потери полуавтоматом и выводить плоскости. Наконечник ложа сохранился в достаточной мере что бы снять с него размеры для создания новодельного



Благодарю Хорошо хоть есть знакомые с большим опытом в этом деле, к которым могу обратиться за советом



В общем, заканчиваю ту порнографию с переделкой сороковки в 38-ю. Прикупил вот такой вот лот зипа на свт-38. Практически полный комплект, но все таки кое что надо будет докупать/изготавливать самостоятельно



Прикупил парочку магазинов от мг-13 на автомат Фёдорова. Один сохранился внутри хорошо, второй по хуже. Пружина на удивление становится в магазин свт как родная



Приобрёл ещё складские пружины возвратного механизма



Собрал все в кучу для отчётности. Не хватает "заглушки" передней части дульного тормоза. Резьбы на нем оказались в хорошем состоянии, вкручивается без проблем.
Для установки усм пришлось разрабатывать и перебирать механизм в задней части рамы. Втулка прикепела намертво, пришлось греть. От нагрева пружины сели, заменил на те, что со старой рамы остались.
Узел затвора встал нормально, обошлось без напильника. С пустым магазином а затворную задержку не становится, не разрабатывал ещё.
От усм один только лишь корпус, надо собирать. Как минимум не хватает одной пружины.



Прошлый владелец по каким то причинам сточил козырёк на дульном тормозе, тот который окончание ложа удерживает. Будем лечить.
Отверстия под серьгу остались.



Буду ставить от 38. Есть в наличии, надо делать. От 40 выглядел по наряднее по этому поставил его



Отечественное изобретение: выброс пустого магазина как на m1 garand
На деле же пружина фиксатор померла
Зуба выбрасывателя пока тоже нет)
