Вопрос по копаной Шпрингмине.

Тема у розділі 'ВНП', створена користувачем Украинский-Партизан, 8 жов 2018.

  1. 250RIR

    250RIR Leutnant

    Повідомлення:
    1.351
    Адреса:
    Беларусь

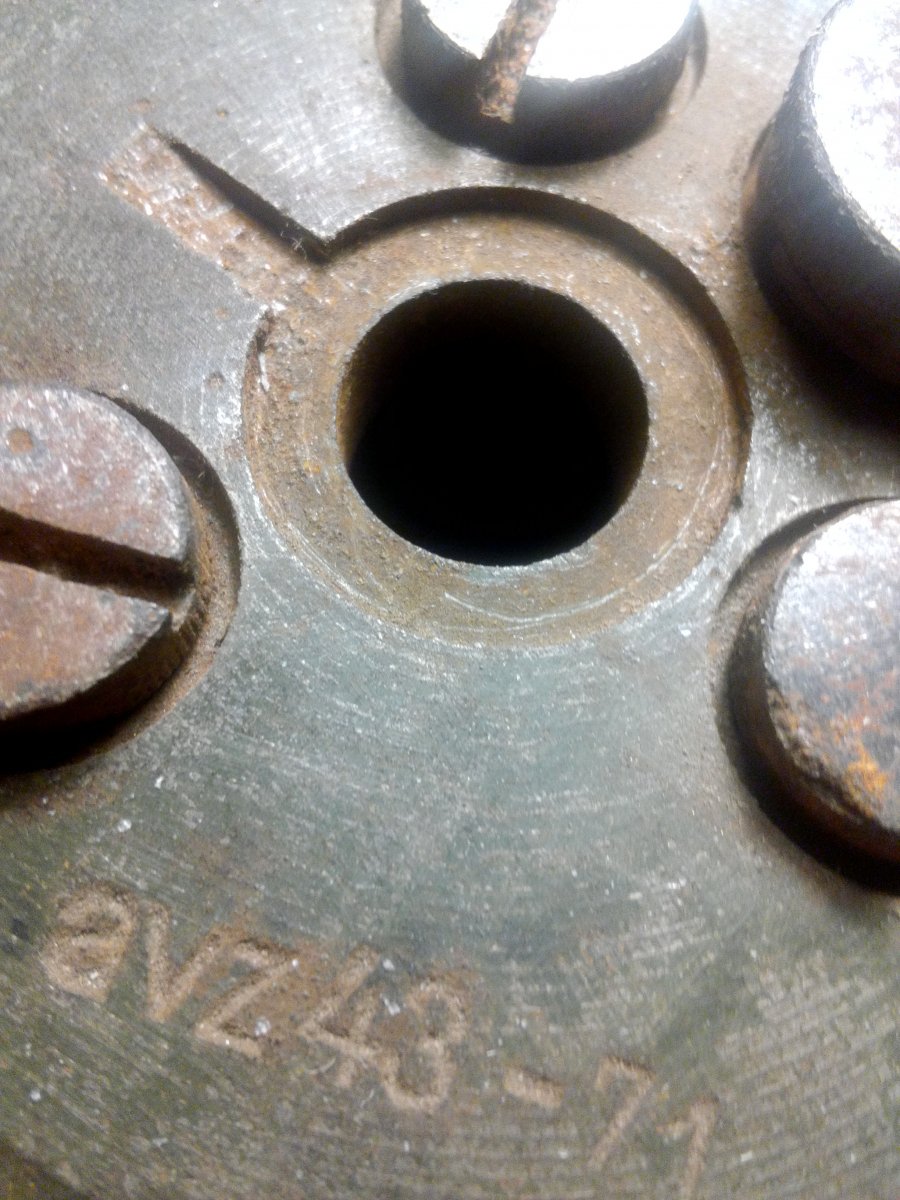

    Дзякую сябра Химик. Усе ясна ды дакладна. Цантральны замядляльник и павинен быць стальной . Вось тольки пытанне па бакавому шлицу засталося . Навошта вон ? вось гэты..... Адслежваюцца тры тыпу паверха мины. Гладкая , з кальцавым углубленнем пад пракладку ды вось гэта, з бакавым шлифам....

    - З павагаю -


    Images:

    Останнє редагування: 26 січ 2020
  2. Цікаві лоти

    1. Реставрована Eihandgranate M-39, повністю деактивована. Вживу виглядає дуже реалістично. Зібрана з о...
      1200 грн.
    2. по фото
      255 грн.
    3. Коллекционный экземпляр.Вредных и опасных веществ нет.Клейма.Металл крепкий Тактико-технические хара...
      2200 грн.
    4. Ящик для мин, 8 см миномёта Вермахта Сохран, клейма, краска, 1939год Очень крепкий Окрас зимник Есть...
      1000 грн.
    5. Лесной коп . Немного почищено . Без ВВ . Есть 3 четких клейма изготовителей . На некоторых сохранило...
      400 грн.
  3. Украинский-Партизан

    Украинский-Партизан Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    2
    Лоти
      на продажу:
    0
      продані:
    5
    Повідомлення:
    453
    Адреса:
    Київ
    Вот набросок чертежа. Почти все размеры указанны благодаря вашим фотографиям.
    Нюансы: не указанны общая длинна трубки, толщина стенки, и внешний/внутренний диаметры.
    Боюсь что сделать стенку толщиной 0,3 мм и выполнить резьбу в наших условиях не получится. Остается произвольно увеличить толщину стенки, и латунь заменить другим металлом, а потом выкрасить "под латунь"
    Что скажете?


    Images:

    Юлій та 250RIR подобається це.
  4. votaga

    votaga General-leutnant

    Повідомлення:
    30.361
    Искать антенну, обдирать хром, резьбу давить.
    Иначе лучше делать картонные, искать размер.

    Друг Хімік подобається це.
  5. Украинский-Партизан

    Украинский-Партизан Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    2
    Лоти
      на продажу:
    0
      продані:
    5
    Повідомлення:
    453
    Адреса:
    Київ
    К стати, а в картонных трубках снизу резьба выполнялась?
    У меня сохранился один слегка надгрызенный образец - там резьбы нету. На резьбе замедлителей болтается свободно.

  6. votaga

    votaga General-leutnant

    Повідомлення:
    30.361
  7. votaga

    votaga General-leutnant

    Повідомлення:
    30.361

    Юлій, 250RIR, valerka та ще 1-му подобається це.
  8. Украинский-Партизан

    Украинский-Партизан Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    2
    Лоти
      на продажу:
    0
      продані:
    5
    Повідомлення:
    453
    Адреса:
    Київ
    Ага. Значит там мелкие втулочки имеются.... а есть их размеры?

  9. votaga

    votaga General-leutnant

    Повідомлення:
    30.361
    Не
    Так по фото можно привязать.

    Украинский-Партизан подобається це.
  10. 250RIR

    250RIR Leutnant

    Повідомлення:
    1.351
    Адреса:
    Беларусь
    Спасибо камарады , хорошие раскладки. Сердечное дзякуй. В моей деталировка как на верхнем фото, мембрана именно такая. И картонно-втулочная система была такой, жаль не сохранилась... Выходит , что картонные трубочки просто пребывают в каналах шашки. Немного непонятно с нижними коротенькими втулочками. Выходит они просто одеты на нижние воспламенители ?
    - С уважением -

    Останнє редагування: 28 січ 2020
  11. 250RIR

    250RIR Leutnant

    Повідомлення:
    1.351
    Адреса:
    Беларусь
    Латунные трубки, у нижнего среза , еще сужение диаметра имеют. Подходящую трубку , можно и в токарник загнать, сверлонуть аккуратно , верх, потихоньку раздать конусом на вращении , до сверловки . 10 см длины - должно получиться .Конечно стенка 0,3 не выйдет , будет потолще , иначе - сломает .
    Картонные можно самому накрутить из упаковочной, серой бумаги на подходящий диаметр. Только на очень полированную поверхность , вымочив бумагу в крахмальном клее , снять по высыхании и пропитать нитролаком.Вот такое придумал....Попробовал, получается.
    - С уважением -

    Останнє редагування: 30 січ 2020
    Друг Хімік подобається це.
  12. Украинский-Партизан

    Украинский-Партизан Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    2
    Лоти
      на продажу:
    0
      продані:
    5
    Повідомлення:
    453
    Адреса:
    Київ
    Вот самый важный вопрос, на который может ответить только мастер - какой толщины должна быть стенка трубки? 0,5? 0,7? Или больше?
    Картонные трубки можно сделать самому. Только покрасить их надо во что то черно-коричневого цвета.... ну и думать над всеми этими деревянными втулочками.

  13. 250RIR

    250RIR Leutnant

    Повідомлення:
    1.351
    Адреса:
    Беларусь
    Походящие латунные трубки идут с оптимальной толщиной стенки 1 мм . Слегка засверлить под размер КД , раздавить конусом на вращении. Оформить нижний срез, нарезать внутреннюю М4 , (возможно придется впаивать отдельные втулочки )снаружи можно и надфелями опилить, съимитировать наружную ,,катанку ,, . Далее сверлить канал, с малой подачей и эмульсией. !0 см длины , это не много. расчитать глубину сверления ., что-бы не повредить нижнюю , внутреннюю резьбу.Навскидку такой процесс. Возможно сам так делать буду...Конечно набросав чертежик на бумаге. Не подскажете длину деревянного чопика , без учета длины в полости винта? Чисто видимую длину ?

    - С уважением -

    Останнє редагування: 30 січ 2020
  14. Украинский-Партизан

    Украинский-Партизан Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    2
    Лоти
      на продажу:
    0
      продані:
    5
    Повідомлення:
    453
    Адреса:
    Київ
    Сам не знаю. Если что - буду мастырить "на глаз".
    К сожалению сам изготовить не смогу - нет оборудования. Буду искать мастера здесь на Райберте.

  15. 250RIR

    250RIR Leutnant

    Повідомлення:
    1.351
    Адреса:
    Беларусь
    А про чопы -то . Не , нету размеров ?
    - С ув.-

  16. 250RIR

    250RIR Leutnant

    Повідомлення:
    1.351
    Адреса:
    Беларусь
    Ладушки, длину деревяшек просчитаю сам. Пока у меня вот. что получается...фото не очень , конечно по качеству...
    - С ув-


    Images:

    Моя s.Mi 35 реставрация.jpg
    Юлій та Друг Хімік подобається це.
  17. Украинский-Партизан

    Украинский-Партизан Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    2
    Лоти
      на продажу:
    0
      продані:
    5
    Повідомлення:
    453
    Адреса:
    Київ
    Фіга собі! У вас прямо ідеальний стан.
    Вечором викладу свою.

  18. votaga

    votaga General-leutnant

    Повідомлення:
    30.361
    Многовато грунта.

    Лесной комар та Друг Хімік подобається це.
  19. 250RIR

    250RIR Leutnant

    Повідомлення:
    1.351
    Адреса:
    Беларусь
    Согласен, грунта многовато, надо поскромнее , немцы тоже экономили. Но так тож для соби ! Внешний стакан немного снаружи подкачал, придется пошпаклевать, и внутри, где пороховая шашка была . та водичка попала, активные раковины , но край ровный. Верхний ,,блин,,- Агонь , раковин нет совсем. хотя и из лесу . Грунтовал там где и было, как показало исследование.
    - С уважением -

    Друг Хімік подобається це.
  20. Лесной комар

    Лесной комар Hauptmann

    Рейтинг:
    4
    Відгуків:
    38
    Лоти
      на продажу:
    0
      продані:
    76
    Повідомлення:
    2.475
    Адреса:
    Бачу Харків із вікна.
    А зачем грунт вообще там нужен?
    По родне,они были не крашены вообще,я имею ввиду стаканы.
    Ну по крайне мере из того количества шпринг что видел,ни одна не была окрашена(стаканы)
    Только обильно смазаны смазкой.
    Дно тоже не крашено.
    Там кроме крышки и корпуса,вообще ничего не окрашивалось.

  21. 250RIR

    250RIR Leutnant

    Повідомлення:
    1.351
    Адреса:
    Беларусь
    Окрасил те поверхности , на которых были следы грунтовки... на моей дно и крышка , литые ,чугунные. крышка со следами внешней токарной обработки .возможно окрасили против коррозии, стакан взрывчатки , тоже таким образом предохранили, ведь мина могла какое-то время хранится на складах , скользящие поверхности не грунтованы и не окрашены . далее неведомо..

    Останнє редагування: 30 січ 2020
  22. Друг Хімік

    Друг Хімік Oberfeldwebel

    Рейтинг:
    2
    Відгуків:
    5
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    651
    Адреса:
    Файна Юкрайна
    Доброї ночі.
    Врахували більший діаметр отворів знизу верхньої кришки на глибину 4 мм?
    З повагою К.М.


    Images:

    Лесной комар подобається це.
  23. Лесной комар

    Лесной комар Hauptmann

    Рейтинг:
    4
    Відгуків:
    38
    Лоти
      на продажу:
    0
      продані:
    76
    Повідомлення:
    2.475
    Адреса:
    Бачу Харків із вікна.
    Крышки все хрупкие как и все составляющие мины(колятся от ударов)Нигде нивидел следов краки на внутренней стороне крышки.
    Там где ВВ шашка она была в бумаге(на некоторых бумажках ещё и птица гос приёмки была)
    бумага была вощоная(обработана воском)
    Там где ВВ сыпучее(так и не выяснил что оно такое) там бумаги не было.
    Просто насыпью засыпано в стакан.От этого ВВ и стаканы местами разьело.
    Повторюсь дно и стакани не красили,нет в этом технологического смысла.
    Влага и так не могла попасть во внутрь мины.
    Сверху щель между крышкой и корпусом обильно смазана смазкой.
    Винты которые фиксируют дно,тоже замазаны смазкой.
    Винтовые заглушки с резинками.
    П,С.Было время,были сбросы.


    Images:

    Страхователь, Юлій та votaga подобається це.
  24. votaga

    votaga General-leutnant

    Повідомлення:
    30.361
    Угу.
    И на поршне и на стаканах не видел
    Был омедненный стакан один раз.
    Где-то читал что они вмерзали в лед и не выпрыгивали.
    Лучше смазать, на грунт может так прилипнуть, не хуже льда.
    А сушить там особо на веревках это не развешивал.
    Была так найдена? Со следами.
    Фото не осталось?
    Таки попадала.
    Потом начали паять полосу, если для сырых мест и болот планировалось.
    На тризне обсуждалось.

    Лесной комар подобається це.
  25. 250RIR

    250RIR Leutnant

    Повідомлення:
    1.351
    Адреса:
    Беларусь
    Мусиць я памылиуся з афарбоукай ,трэба прыбраць , та усих спрау. А можа и захаваю , усе роуна ня бачна. Адмыць николи не позна, а цяпер задача сабраць усе да кучы, каб не адсвечвала ды раздражняла сваим воглядам .... усем шчырае дзякуй.

    - З павагаю-

  26. 250RIR

    250RIR Leutnant

    Повідомлення:
    1.351
    Адреса:
    Беларусь
    Доброго времени .Насчет материала изготовления. Внутренние трубы на моей ,,S,, обе шовные сварные , да, материал ,,звонкий,, не мягкий. Были вмятины. но поровнять получилось без прогрева.
    Насчет первой фотографии на этой странице. Задавал вопрос по боковому шлицу. Человек прислал фотографию и пояснение ,,Авиация,, Я , честно. не понял. Причем тут она, ничего не знаю по этому поводу ...Кто-то может пояснить ? Или это бред. Буду очень благодарен Вот такая шайба на центральную трубку (под гайку)
    - С уважением -


    Images:

    Шайба ,,раскоряка,,.jpg
