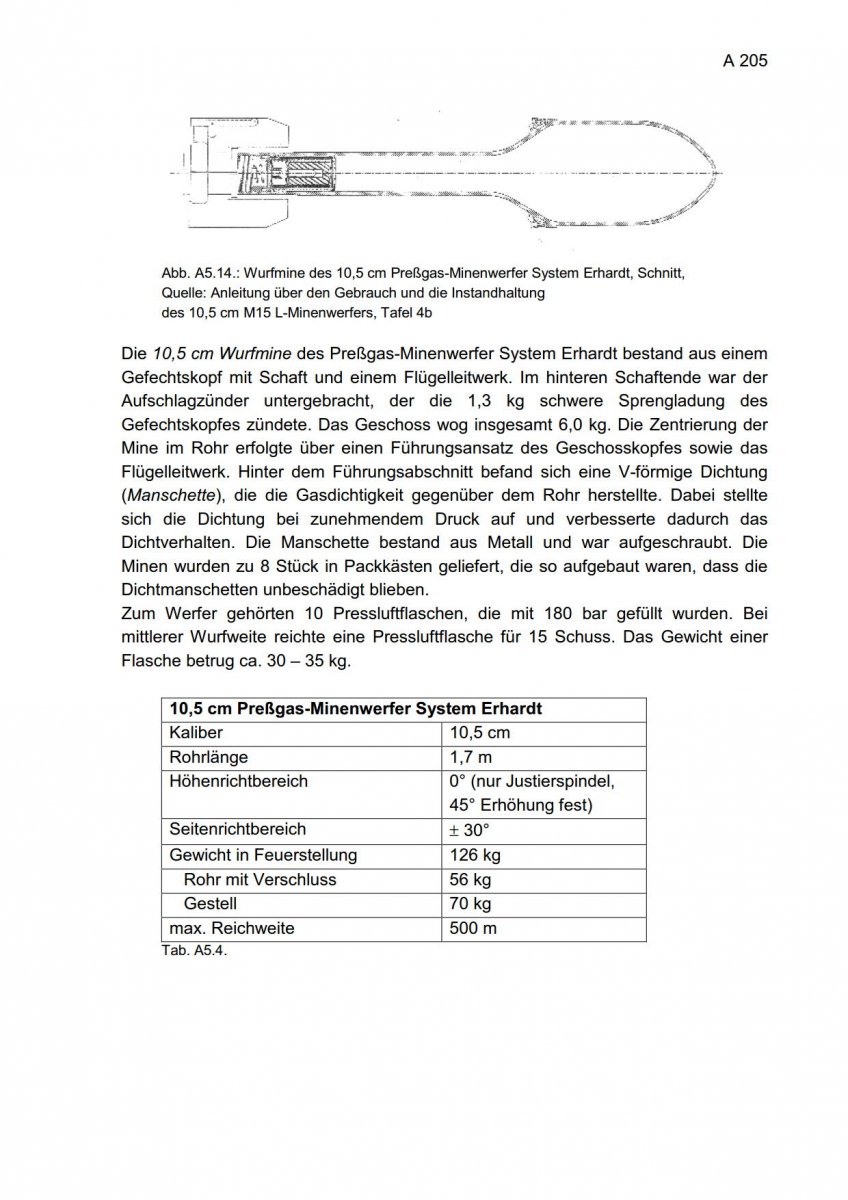

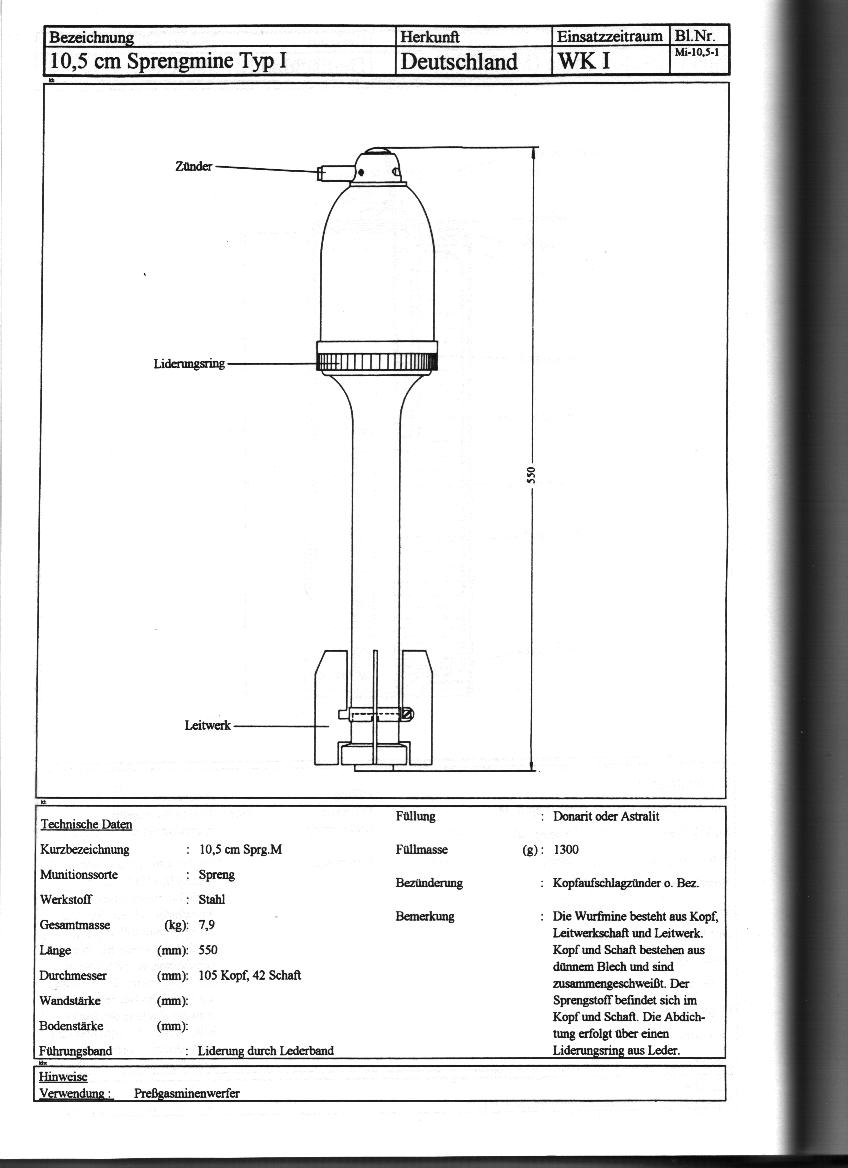

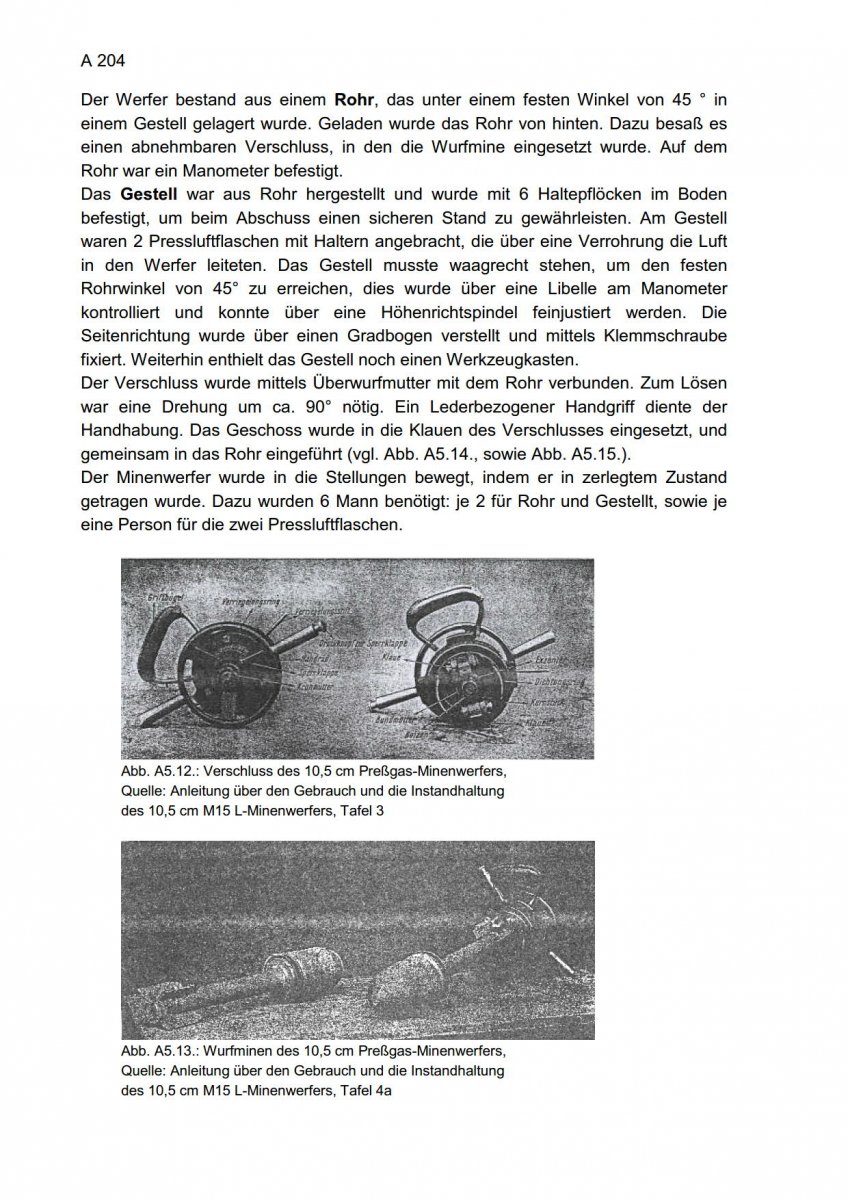

С Вашего позволения добавлю ПОЛНУЮ версию информацию по этому ОЧЕНЬ РЕДКОМУ ЧУДУ. P/S Вдруг кто-то сподобится её перевести и здесь выложить. Будем все признательны.
Картинки превратил в текст, может кому легче перевести будет. Возможны ошибки. Файл ворд2007 в архиве.

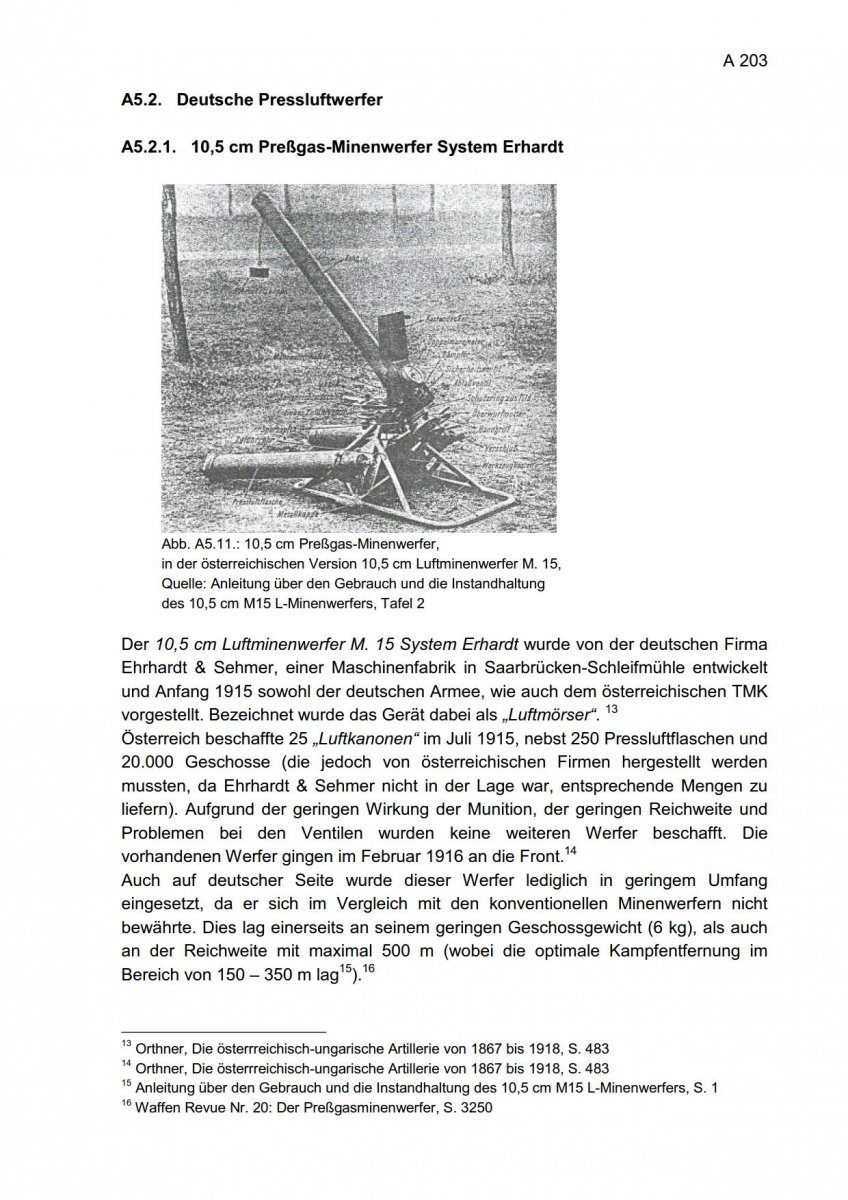

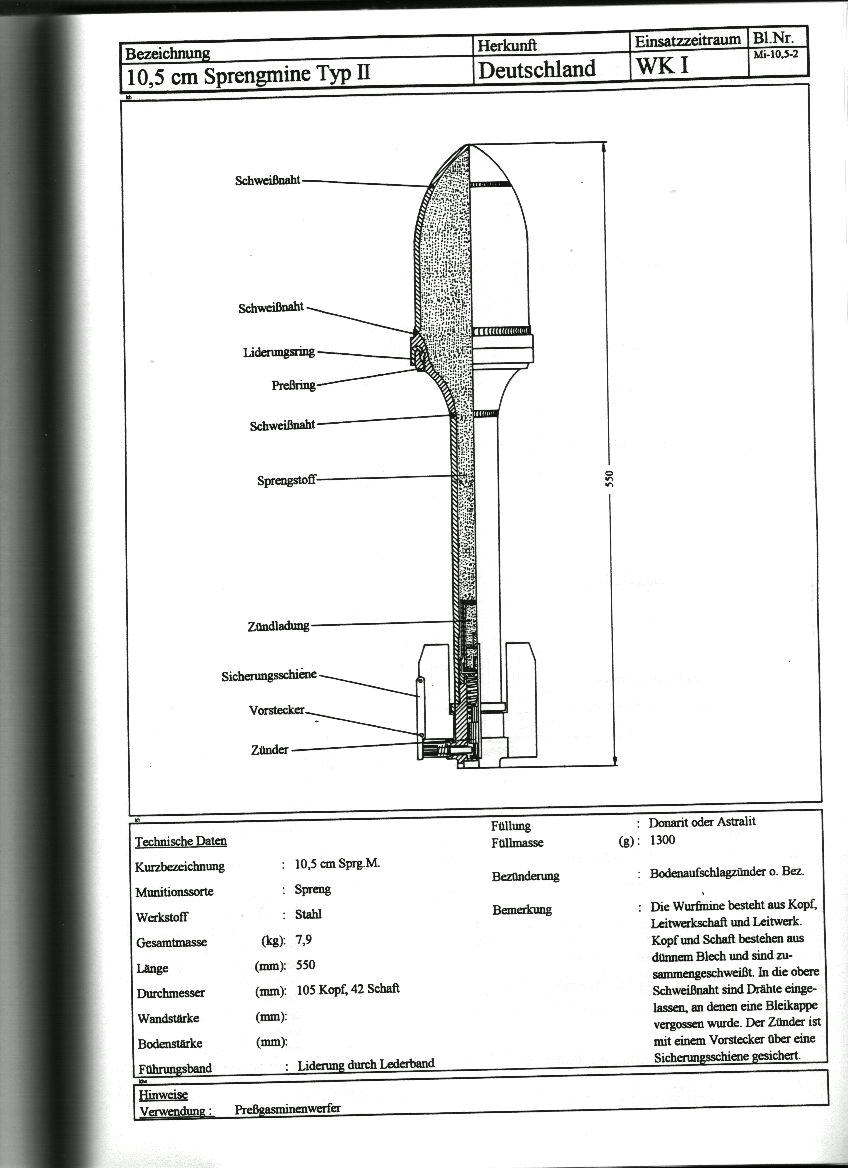

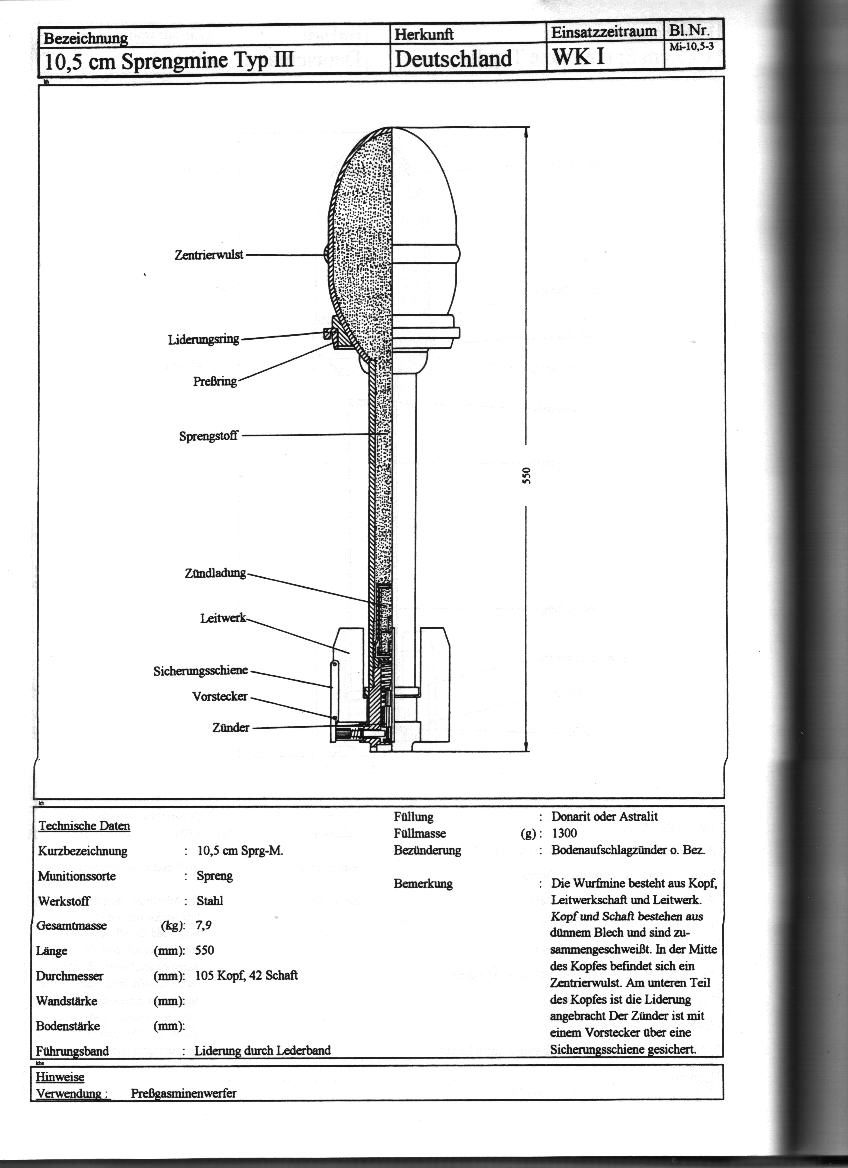

Гугл перекладач: A5.2.1. 10,5 см Система Preftgas-міномета Erhardt Малюнок A5.11: .. 10,5 см Prefigas-будівельний розчин, в австрійській версії 10.5 см повітряних сумішей М. 15, Джерело: Керівництво по Liber експлуатації та технічного обслуговування на 10,5 см L M15 міномета, таблиця 2 10,5 см повітря міномети М. 15 Система Ерхарт була розроблена німецькою компанією Ehrhardt & Sehmer, машина на заводі в Саарбрюкен млини і в початку 1915 року як німецької армії, а також представлений австрійської ТМК. пристрій було описано тут як «Luftmorser13 Австрія придбала 25 ,, повітряні гармати» в липні 1915 року разом з 250 повітряних танків і 20000 патронів (які повинні були бути, однак, зроблені австрійськими компаніями, а Ерхардт і Sehmer не в змозі поставити відповідні суми) , Через невеликий ефект боєприпасів, їх мала дальність і проблеми з клапанами в подальшій були придбано пускові установки. Існуючі пускові установки пішли в лютому 1916 року в Front.14 Крім того, на німецькій стороні пускової установки використовувалася тільки в обмеженій мірі, тому що він не дотримувався в порівнянні зі звичайними розчинами. Це почасти через його низькою масою снаряда (6 кг), а також від діапазону з максимумом 500 м (оптимальна відстань бою в м lag15 діапазон 150-350) .16 13 Orthner, The osterrreichisch-угорські Знаряддя з 1867 по 1918 році, стор 483 14 Orthner, The osterrreichisch-угорські Знаряддя з 1867 по 1918 році, стор 483 1LL інструкції Liber використання і технічне обслуговування 10,5 см L M15 міномета, ч.1 18 зброї Revue немає 20 :. Preftgasminenwerfer, S. 3250 Метальник складався з труби, яка була збережена в кадрі під фіксованим кутом 45 °. трубка була завантажена ззаду. Крім того там besafl знімного закриття, в якій була використана союз шахта. На трубі, манометр був прикріплений. Кадр був виготовлений з труби, і був приєднаний з 6 утримують штифтами в землі, для того, щоб забезпечити безпечне позиціонування при стрільбі. Рами була прикріплена 2 стиснене повітря пляшка з власниками, який привів повітря в пусковій установці через трубопровід. Кадр повинен бути на одному рівні, щоб досягти кута фіксованою трубки 45 °, вона перебувала під контролем за допомогою бабка на манометрі і може бути доопрацьовані над високою спрямованості шпинделя. Бічне напрямок регулювала QBER дипломної дугу і фіксується за допомогою затискного гвинта. Крім того, стійка ще містить набір інструментів. Кришка з'єднана за допомогою накидної гайки з трубою. Для великої кількості обертання приблизно 90 ° був досвід диктат. Ручка шкіри пов'язаної служила обробці. Снаряд був вставлений в рот закриття, і разом eingefiihrt в трубу (див. Рис. A5.14., А на рис. A5.15.). Розчини були перенесені в позицію, будучи підтримуються в розібраному стані. потрібні були ці шість чоловік: по 2 для труби і Розміщені, і одна людина для кожного з двох повітряних резервуарів. 10,5 см кидок мінометної системи мінно-Preflgas Erhardt складався з боєголовки з хвостовиком і Flugelleitwerk. Зрештою заднього вал контактного детонатора був розміщений, в zundete 1,3 кг заряд вибухової речовини боєголовки. Снаряд важив всього 6,0 кг. Центрування шахти в трубі проходило через Fuhrungsansatz снаряд голову і Flugelleitwerk. За Fuhrungsabschnitt У-образне ущільнення (манжети), який продукує газонепроніцаемость навколо труби була розташована. Тут, ущільнення включається зі збільшенням тиску і тим самим поліпшується ефективність ущільнення. Комір був виготовлений з металу і був прикручений. Міни були доставлені 8 Застряг в пакувальні коробки, які були структуровані таким чином, щоб ущільнювальні манжети були ще неушкодженими пошкоджені. Метальник належав 10 танків, які були gefQllt з 180 баром. У середовищі кинути нагнітач для 15 патронів було досить. Вага пляшки становив близько 30 - 35 кг. 10,5 см Система Preftgas-міномета Erhardt 10,5 см калібр Довгі труби 1,7 м Верхній діапазон спрямованості 0 ° (тільки регулювальний гвинт, 45 ° збільшення в тесті) Обхід діапазон ± 30 ° Вага в бойовому положенні 126 кг Трубка з закриттям 56 кг Рама 70 кг максимум Дальність 500 м A5.4 Tab ..
Только слово "повітряний" в данном контексте нужно понимать как "пневматический". Ну а дальше - всё понятно. https://ru.wikipedia.org/wiki/Пневматическая_артиллерия

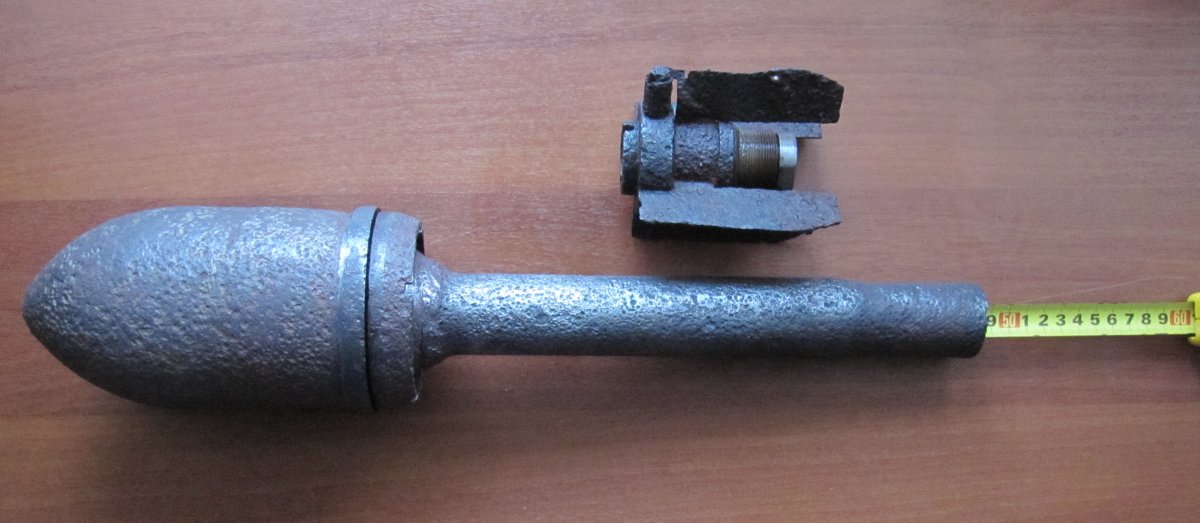

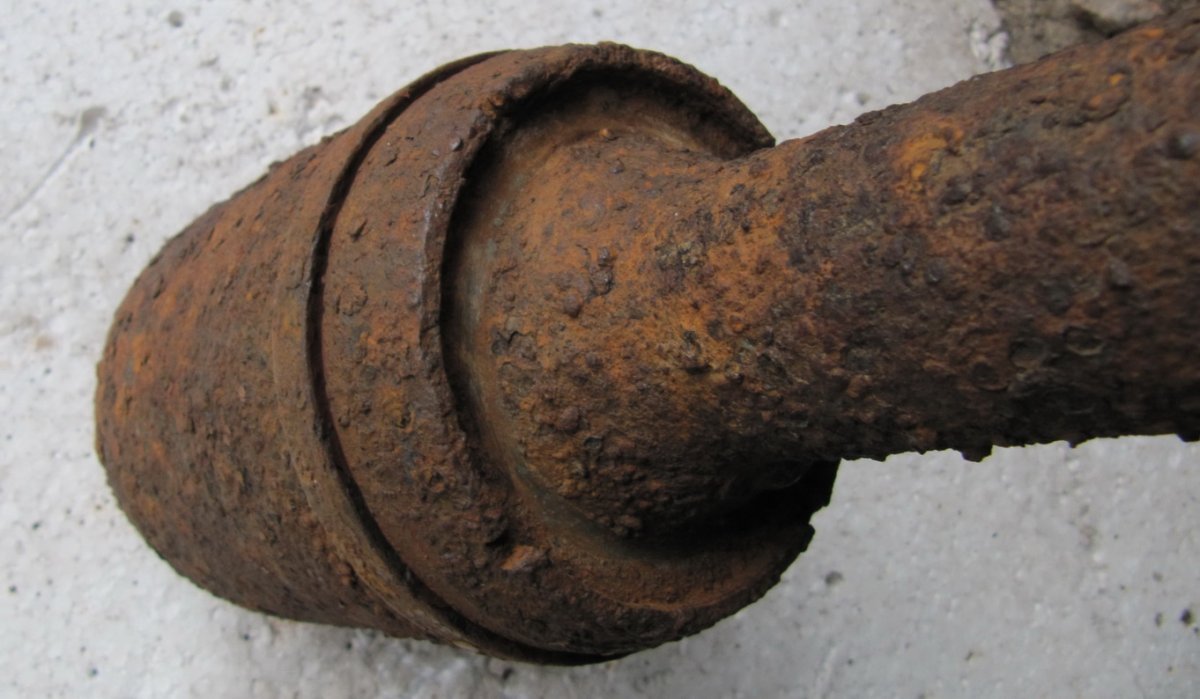

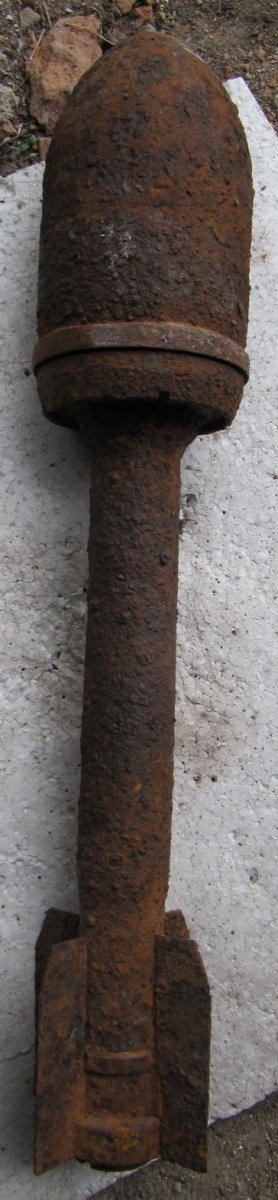

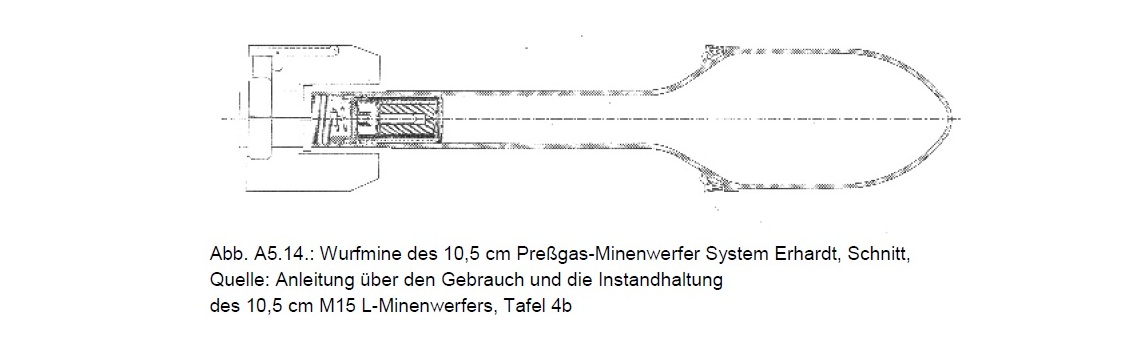

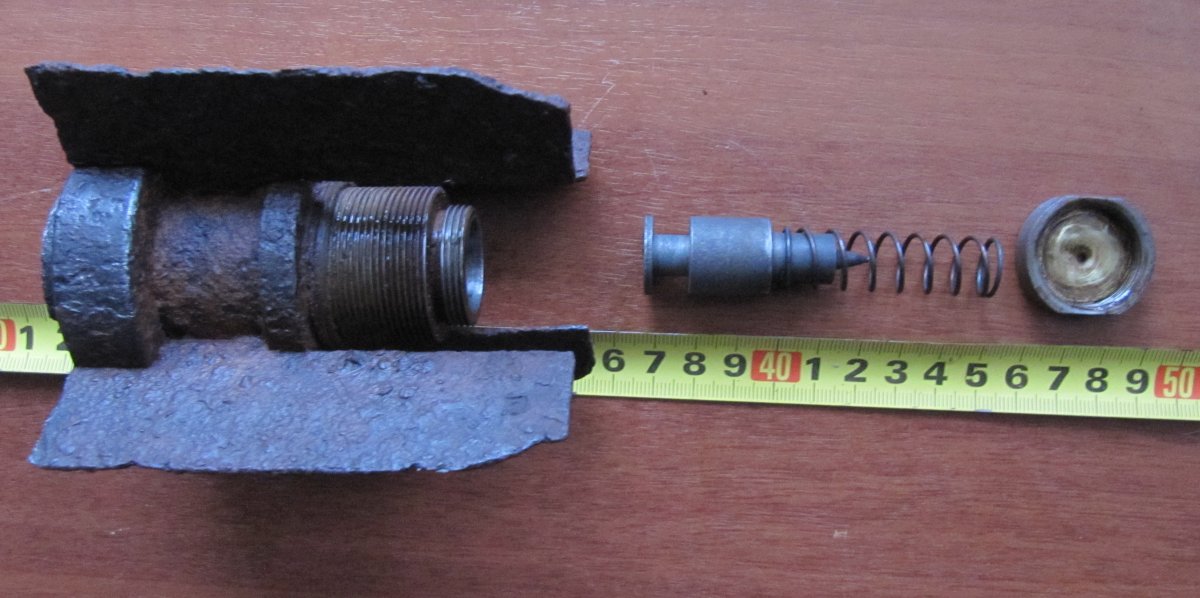

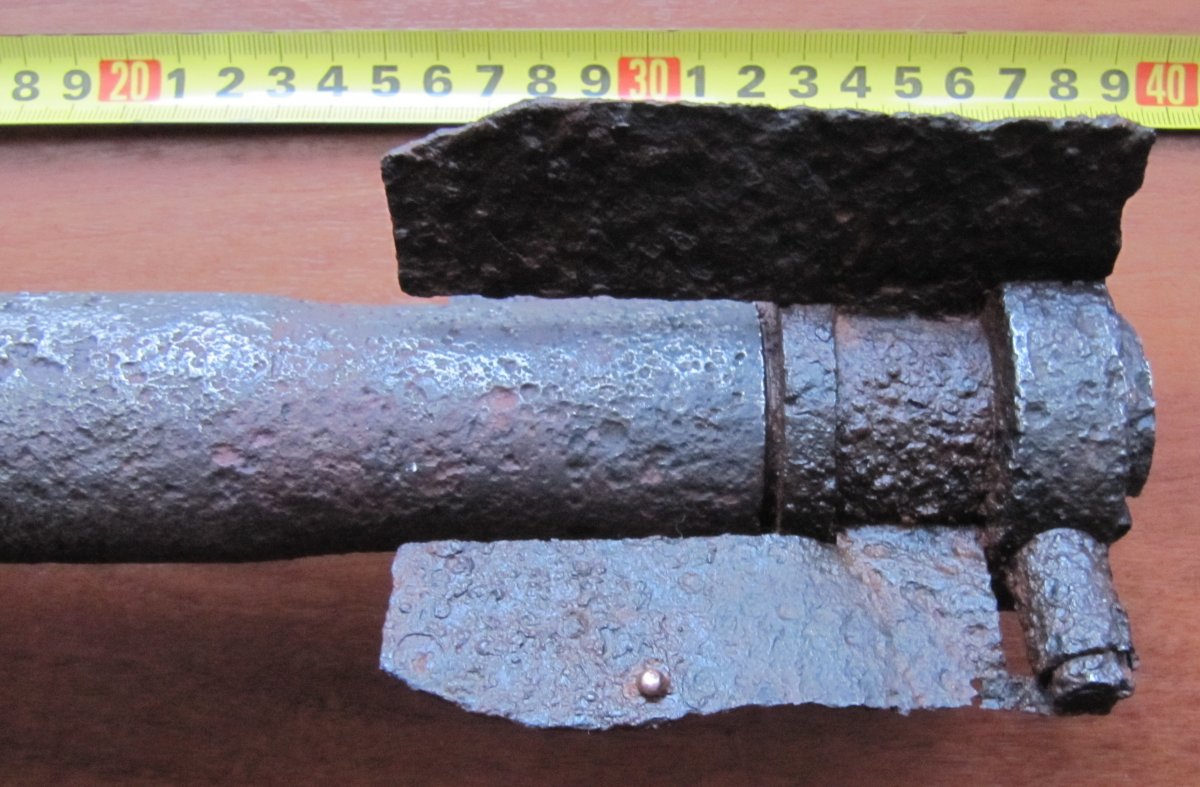

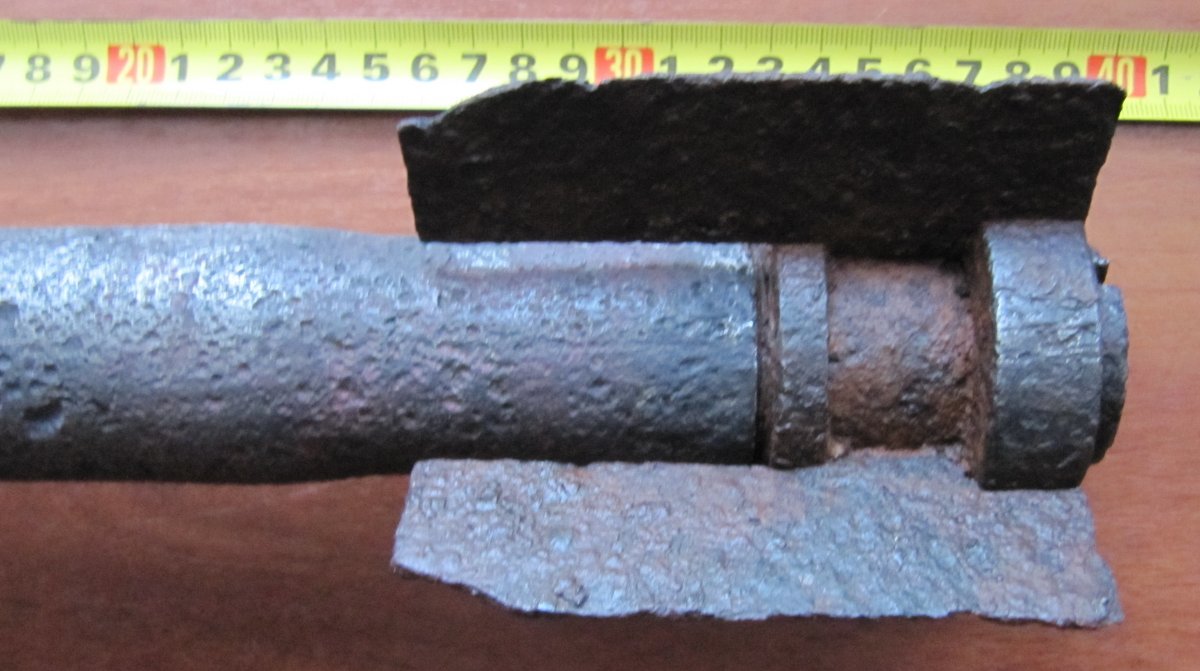

"Раз пошла такая пьянка, реж последний огурец!" И ведь помнил, что где-то мне эта приблуда уже встречалась...Но честно говоря грешил на британский РС по ВМВ (что-то 25-фунтовое рукоблудное думал).... P/S Если что, взрывак донный на месте и ВВ во ВСЕЙ конструкции мины. Даже в "трубке" хвоста...
Мдя, ... не "Preftgas minenwerfer Erhardt" - правильно "Pressgas minenwerfer Erhardt" - Система миномета сжатого газа Эргардта Например : "...Presstoff (also Preßstoff or Pressstoff)..."
Всім велике дякую, за інформацію і підтримку, обєкт на ауціоні, удачі. https://reibert.info/lots/.130228
Вечора доброго, сьогодні викопали ще три шт, одна ідентична проданій, дві інші мають незначну відмінність, фото виложу пізніше.
