Гильза и есть радиатор, да так и есть. Еще подскажу, в том магазине, где диммер покупаете самый дешовский бп на 12вольт и терморегулятор, и всю эту схему запитываете через него. При снижении температуры в топке +25, ухода вентиля на мин. обороты его нужно отключить совсем, нет смысла гонять через камин холодный воздух. Кроме того, там прекрасно настраивается гистерезис, включает терморегулятор схему на +28..30 и далее работает. В чем загвоздка. Вентиль может не стартовать, на самом минимуме оборотов. Плюс циферки красиво могут показать температуру воздуха. А когда Вам захочется большего )))) То нужно будет снять с кирпичной стены всю теплоизоляцию, и заменить ее на оцинковку. Пусть еще и стены греет. Но это только с активной вентиляцией, когда увидите какая в коробе температура в реальных условиях.
есть вот такая недорогая шняга , которая будет запускать весь этот комплекс Технические характеристики: Диапазон измерения и регулирования температуры: -50 ~+ 110 °C Точность измерения: - 0.1 ° C ― в приделах от -9,9 до +99,9 °C - 1 °C в приделах от -50 до -10 и от +100 до +110 Точность управления: - 0.1 °C ― в приделах от -9,9 до +99,9 °C 1 °C в приделах от -50 до -10 и от +100 до +110 °C Гистерезис: от 0.1 до 15 °C Точность Гистерезиса: 0.1 °C Частота обновления: 0.5 секунд. Напряжение питания схемы: 12 В постоянного тока (DC12V). Потребляемая мощность: статический ток: < = 35мА, ток при замкнутом реле: < = 65мА Терморезистор: NTC (10K +-0,5%). Выход: 1 канал выход реле, мощность = 10А
Простейший дифференциальный термостат , W1209 . Вот здесь самый дешёвый в Украине , 65 грн с красным дисплеем . https://newauction.com.ua/listing/offer/search_терморегулятор+w1209+термореле+термостат+бомба

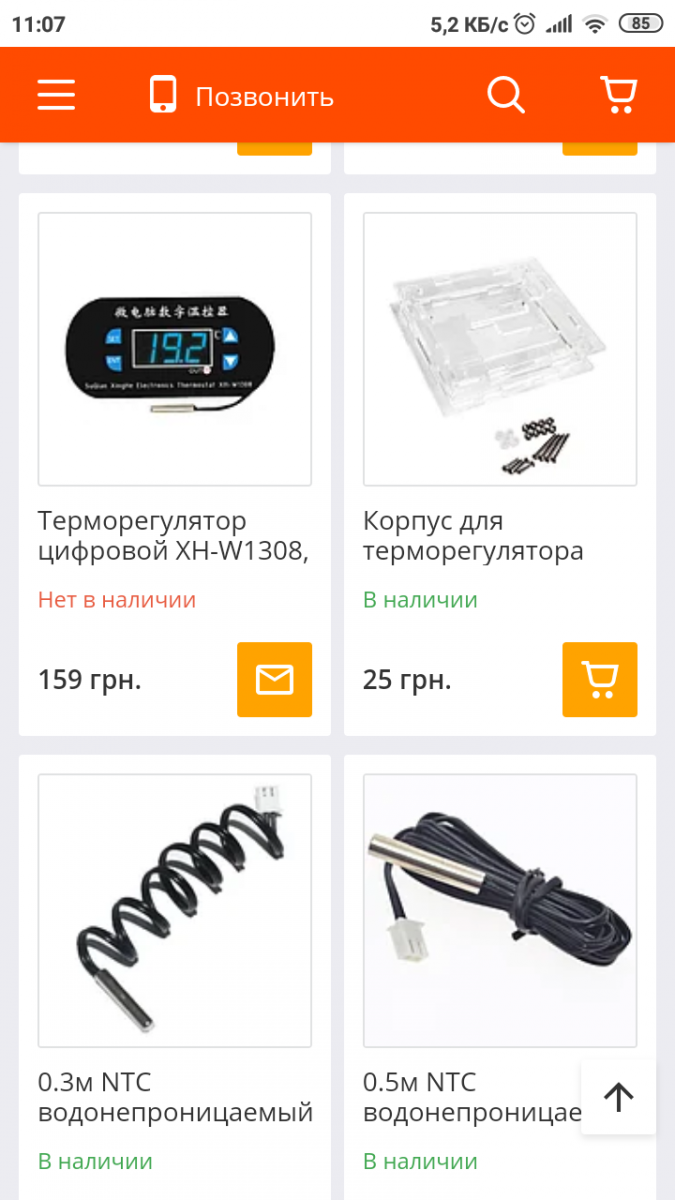

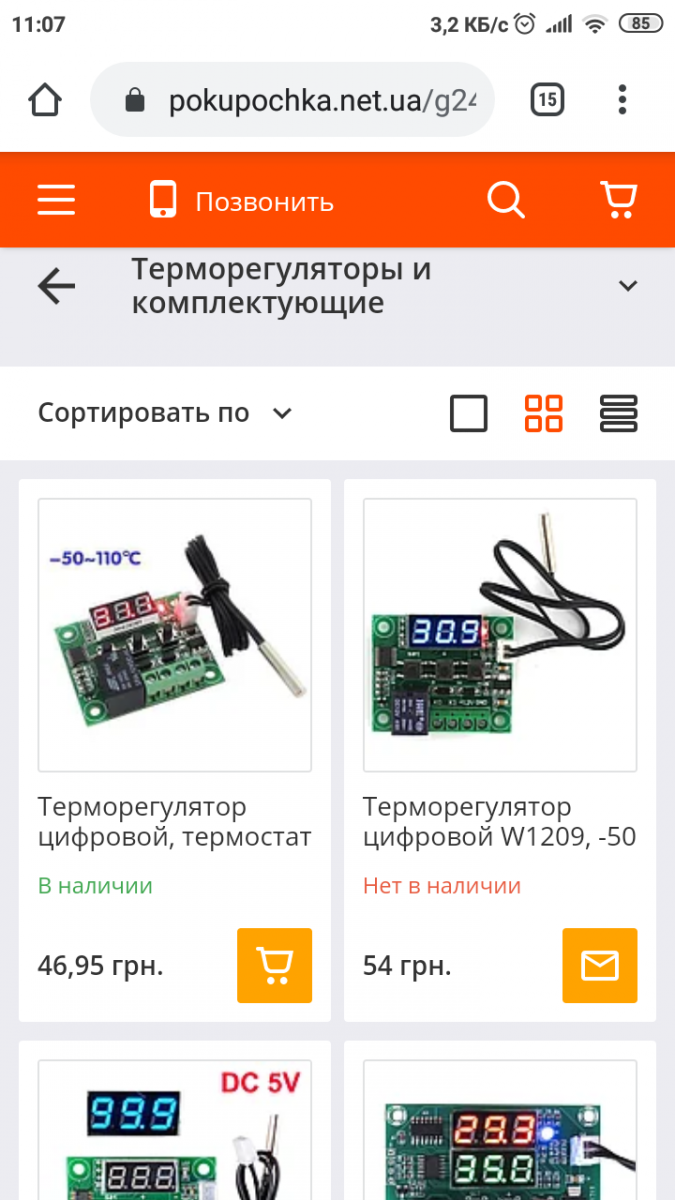

Что в имени тебе моем? (с) Я дал точную инструкцию, где смотреть, чтоб за недорого, и все в одном месте (( Диммер, терморегулятор, блок питания, корпус.. На стороне только термисторы докупить..
таки не видел пост .... тщательнЕе надоть объяснять ... вот теперь уже всё ясно ...с фотоссылками антиресный сайтик ... и цены очень даже ...... пойду пошарюсь тама ,.. мож найду чего интересного
Дзєнькує бардзо! яж відписався що дякую (СПС) - все урозумів ...на вус намотав, в бльокнот записав в мене для проекта вже все крім вентилятора є: згорівший дімер , кімнатний терморегулятор (як наружний вимикач з крутілкою), купка термісторів (хз яких, но якісь є), БП від IBM 286 , вентилятори (для попробувати) від совкової обчислювально/електронної апаратури і від компів на 12в а імя...то я в gudvin696 питав модельку: "есть вот такая недорогая шняга , которая будет запускать весь этот комплекс" ...прикольна штука
ну так там аби випробувати схему...комутацію можна і на 220в зробити і через БП на 12в і вентилятори від компа...все залежить від польоту хвантазії

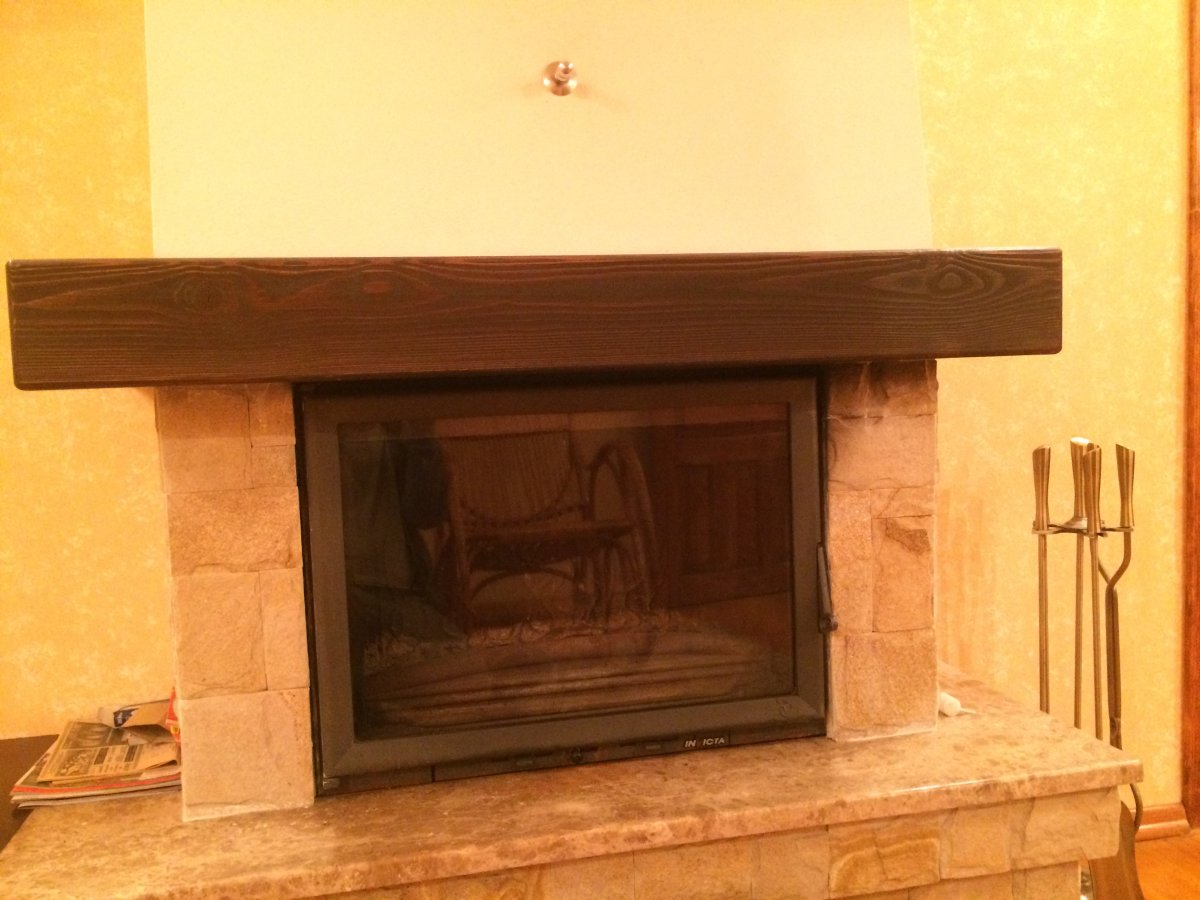

С Новым годом! Про камин… Вещь в доме нужная и не бесполезная, т.к. является не только источником тепла, но и позволяет приятно скоротать время долгими зимними вечерами. Барон Мюнхаузен, например, через дымоход своего камина из огнестрела лупил уток, причем у него это не плохо получалось. Правда, полагаю, что утки в те времена ползали по небу стадами. Опять же Санта Клаус, не боясь испачкать сажей свою парадно-выходную форму одежды, через дымоходы каминов проникает в дома граждан со своим объемным мешком. Говорят, что делает это он не часто, поэтому если в дом зачастили нежданные посетители – надо бить тревогу. И даже небезызвестный гражданин папа Карло вместе со своим дружбаном Джузеппе любил «погреться» не дорогими горячительными напитками возле очага, точнее возле холста, на котором был нарисован камин в его коморке. Но, этот бюджетный вариант обогрева к рассмотрению, а тем более копированию, не подлежит. По сути… В своем домике в деревне, силами подрядчика и специально обученных этому делу людей, соорудил вот такой камин: Т.е. в топку, из которой Мюнхаузен бил уток, установили вот такую модернизированную буржуйку: В каждую комнату вывели воздуховоды, в том числе и на второй этаж. В ненастную погоду раскочегариваю топку тремя-четырьмя поленцами и когда чугун нагревается и теплый воздух пошел по хатке, прикрываю шибер (заслонку) и ею регулирую интенсивность горения дровишек. Расход, после выхода камина на стабильный режим поглощения древесины, составляет примерно одно-два полена в час. Заслонка устроена таким образом, что даже при полном её закрытии остается небольшая щель и продукты горения (тления) вытягивает в дымоход, а вероятность отравления угарным газом стремится к нулю. Следует также отметить, что камин в доме является вспомогательным источником тепла и система отопления желательна и даже необходима. В моем случае – это электрообогрев (теплый пол, эл. конвекторы) . Наличием оного устройства в доме доволен, срок его эксплуатации уже больше двух пятилеток. В общем, мне нравится. Что-то много букв получилось… Звыняйте.
Я может некоректно выразился, имел ввиду этот. У нас они в роте глубинной разведки были http://oruzhie.info/granatomety/825-rpg-16-udar https://www.dmazay.ru/index.php?productID=8696

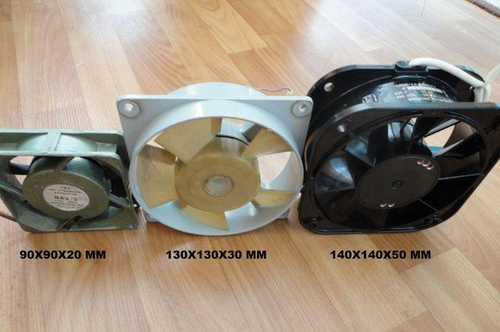

такой вент даёт всего 60 кубов в час - надо минимум 150 .... инакше діла не буде ... Причём , при использовании диммера падает мощность , причём нелинейно , поэтому маловато будет У меня был как на фото крайний правый - ооо , вот это вещь ... термояд ... гудит , правда зараза , громко ....
Хотя , страндел ... это вн-2 , а у него 140 кубов в час , если он совдеповский ,но всего 18-20 вт мощность - если будут воздуховоды длиннее 3-4 метров , скорее всего не хватит мощности нормально продуть .. ИМХО ... У улитки , что показывал Фантом , должна быть моща поболее ...
я колись зимою в гаражі під батарею ставив зборку з 3х таких вентиляторів (як середній на фото) - температура піднімалась до 17-18С а без вентиляторів була 13-14С коли робив опалення в гаражі планувалось 2 батареї...1 поставив і відводи на 2у...но 2у так і не поставив то фінанси то особливої потреби не було...от і викрутився при потребі 3ма вентиляторами
Тоже такой на вытяжке стоит. В подвале. Бетонный куб. Включаю только летом. Что самое интересное, летом все потеет, а в осенне - зимне - весенний период все сохнет. Вентиляция две трубы одна до пола 40 см не достает, а другая из под перекрытия выше уровня крыши торчит.
Есть люди лепящие из какахи пулю, есть люди идущие с такой пулей на слона. Я прошел всю ту чепуху, которой Вы только собираетесь начать заниматься. Вырваные годы, вырваные нервы. Могу показать мешок неподошедших вентилей, начиная от 70х70 компьютерных, заканчивая тангенцианьными с холодильных установок. Нето пальто. Лучших вариантов два. Или вышеприведеная улитка, или автомобильные косые. Второй вариант мне не очень нравится - пластик при нагреве дает вредные витамины, и по этой причине, выбрал именно такой полностью металлический вентиль. 250 куб/час на три комнаты маловато, на одну с головой. Рекомендую не жлобиться и сразу ставить нормальный ветродуй, причем так, чтоб он по касательной обдувал заднюю стенку.
Тут весь прикол , что в свободном воздухе обдув нормальный , но чтобы толкнуть воздух в воздуховоде нужна моща , недаром все нормальные вытяжки с улиткой - там давка на порядок выше чем в прямоточных .
Ошибся чуть чуть Хотя и такое чудо имеется РПГ-7В1 (индекс ГРАУ — 6Г3-1) модификация 1988 года с оптическим прицелом ПГО-7В3, прицельная шкала которого рассчитана на стрельбу новыми выстрелами ПГ-7ВР и ТБГ-7В, наряду со всеми старыми выстрелами. Также добавлена съёмная сошка[9]
Там целая наука, мне на один проект нужно было улитку сгородить, бывают низкого, среднего, высокого давления, разный конструктив колеса и лопастей. В общем расчеты были неподьемно сложны, и я не до конца вьехал в методу расчёта, поэтому сгородил на глаз, с улиткой угадал, наверняка не угадал с кпд, и пришлось докупить более мощный двиг, и в планах частотник к нему. Работает зараза )))
Это полет над гнездом кукушки. Пластик в топке ведет к онкологии, плавно управлять оборотами 12в вентилей нужно совсем другое устройство.
Вот это правильно - частотник самый цимес в регулировке без падения мощности ... токо он же падлюка стоит в десятки раз дороже диммера
