vg1.5 volkssturmgewehr система Карла Барницке.

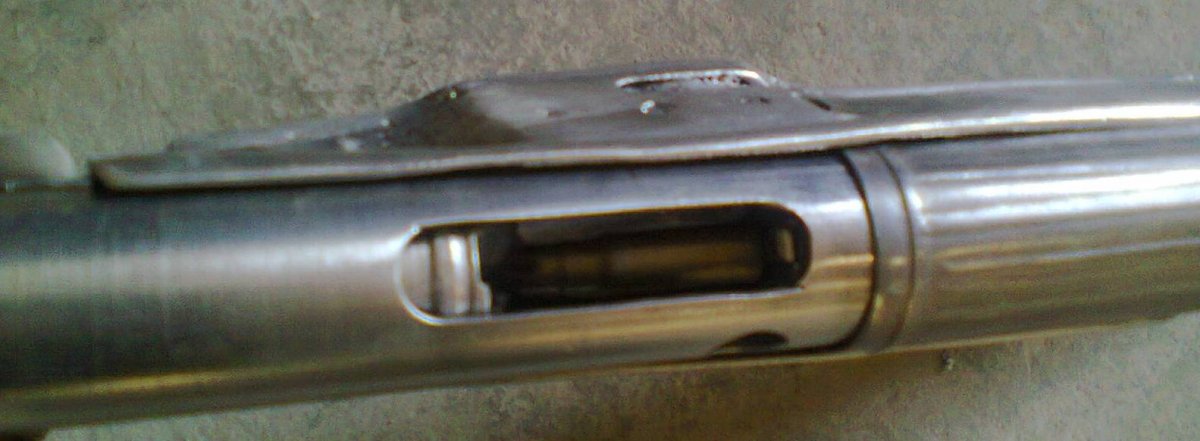

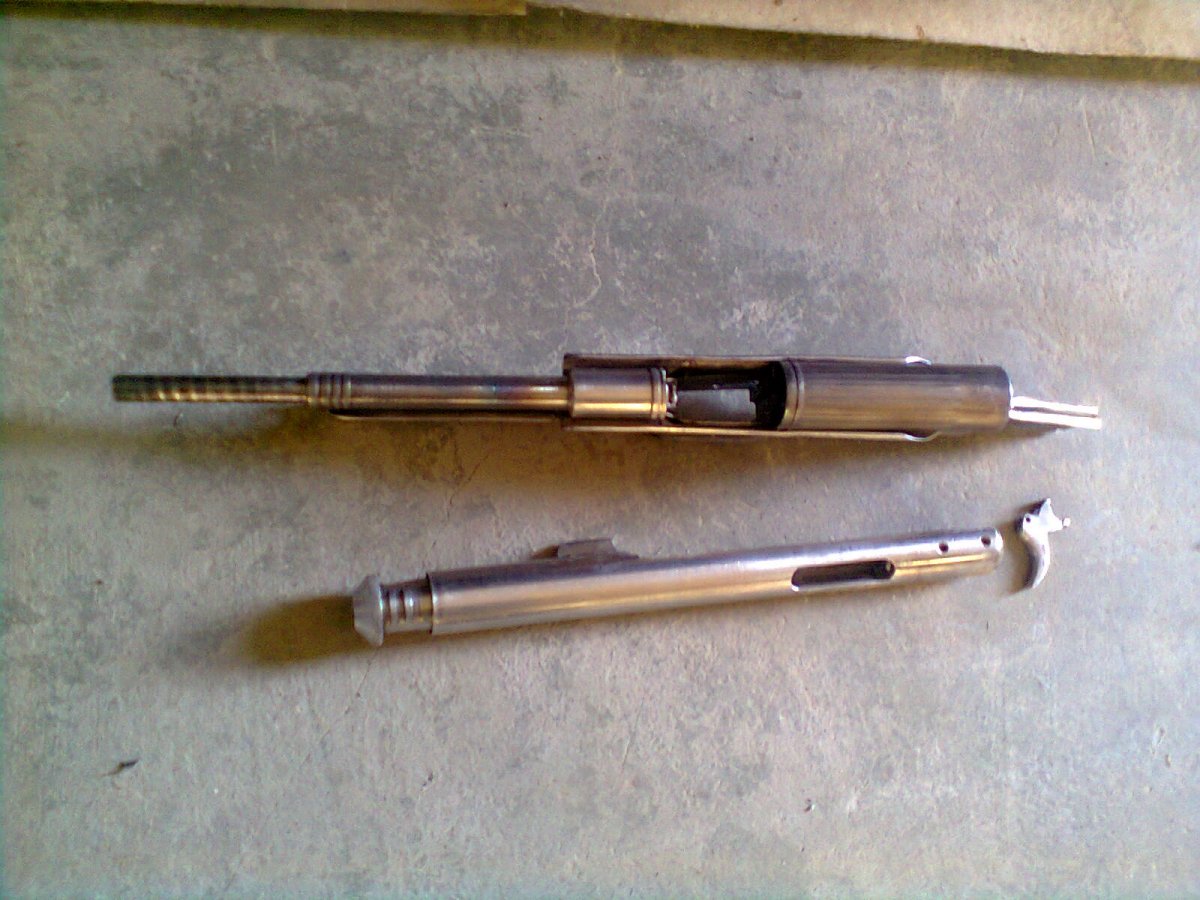

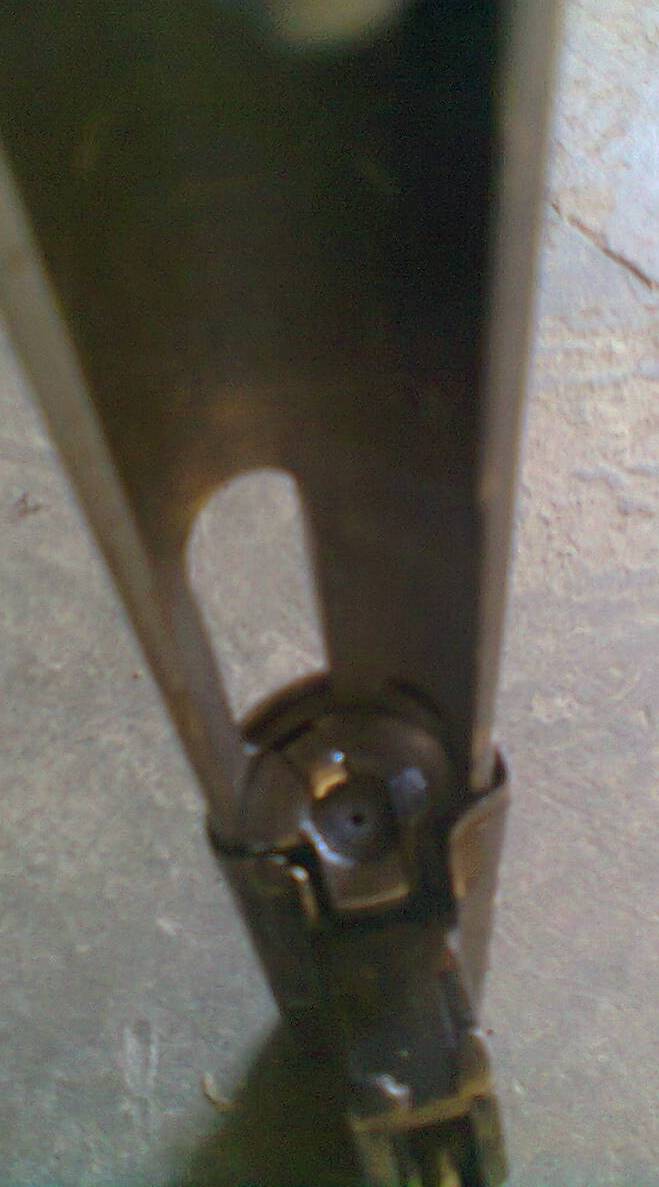

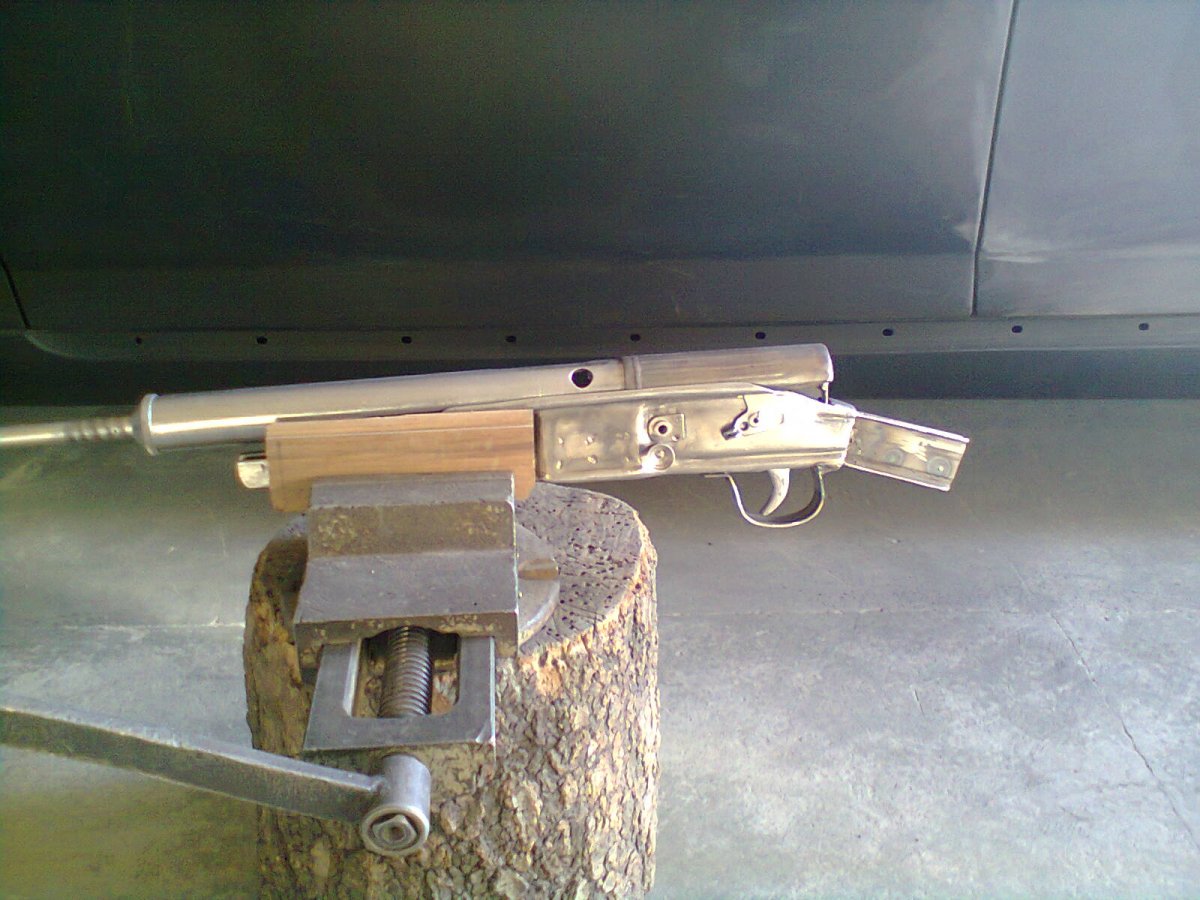

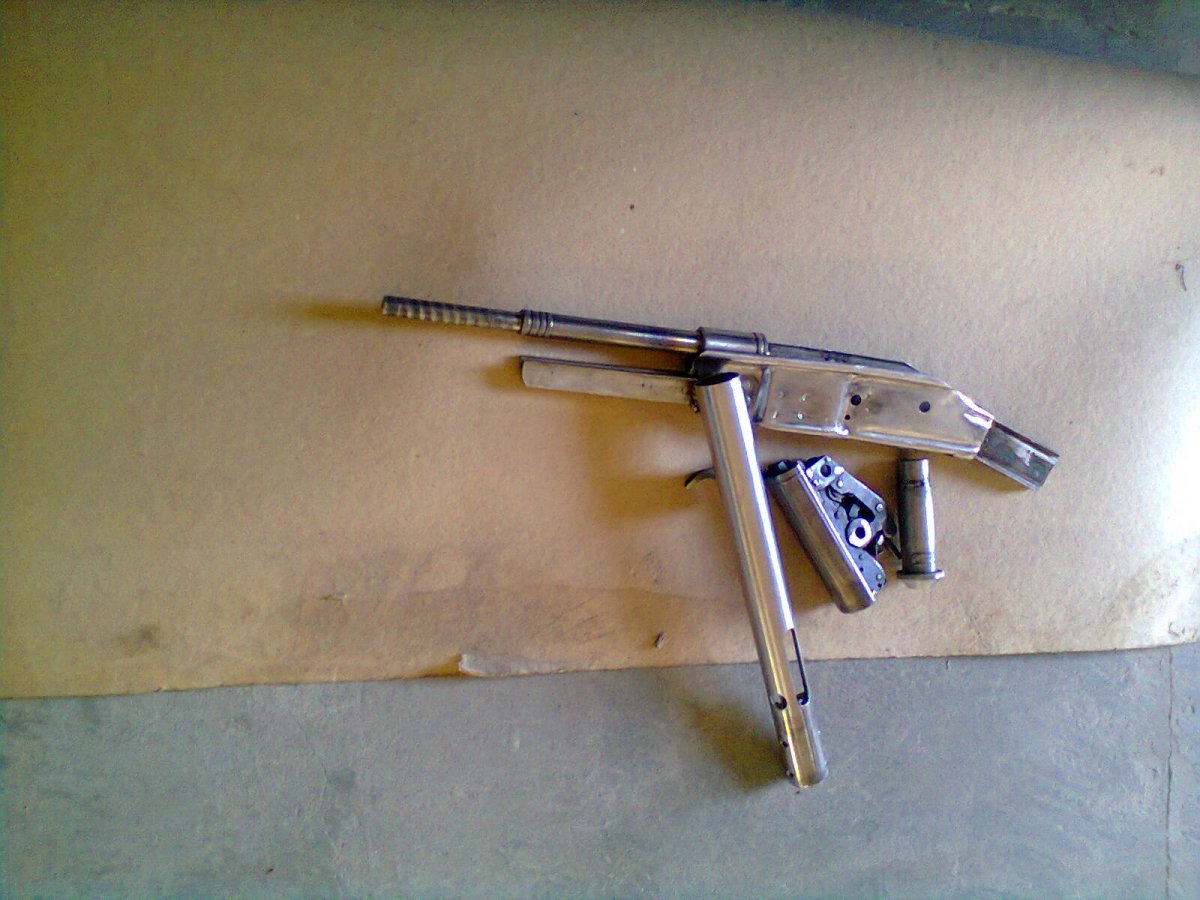

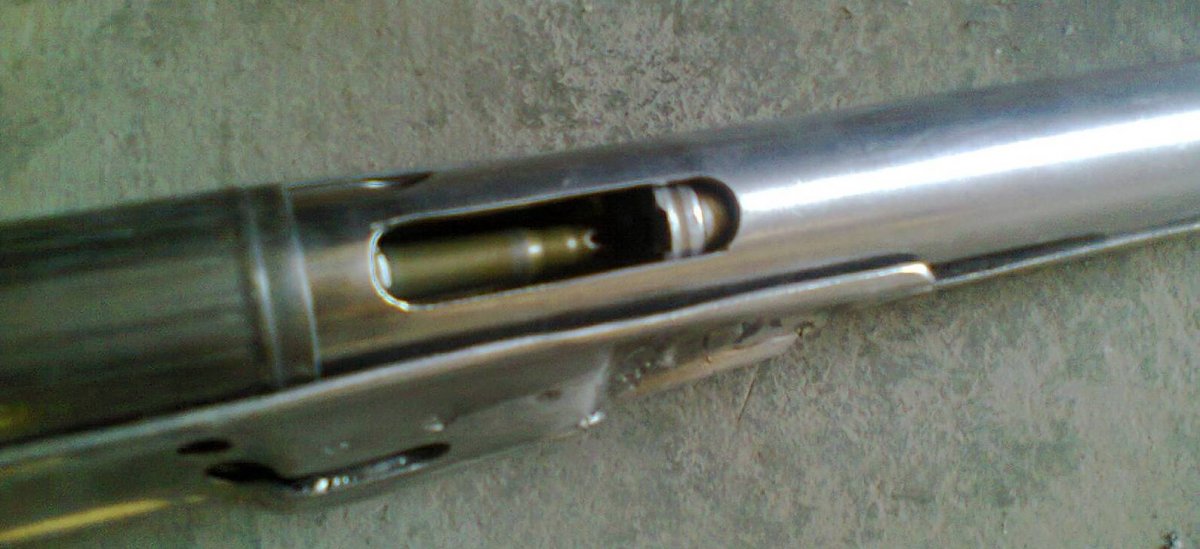

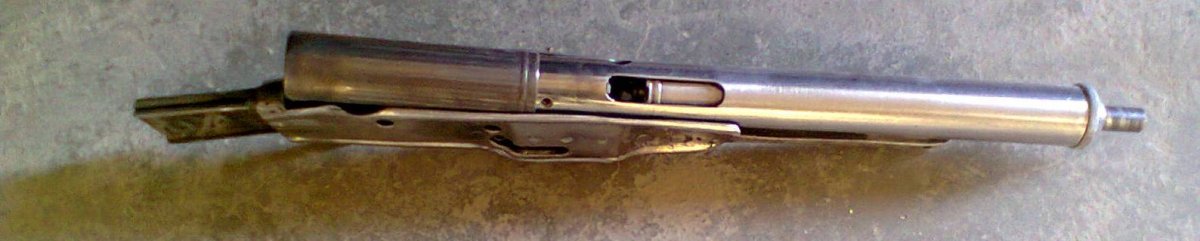

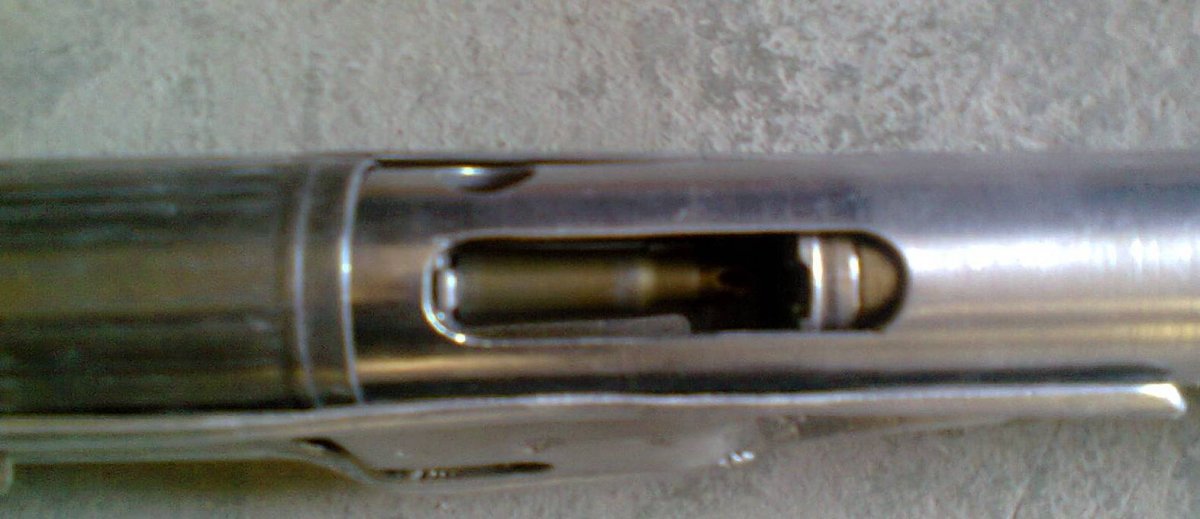

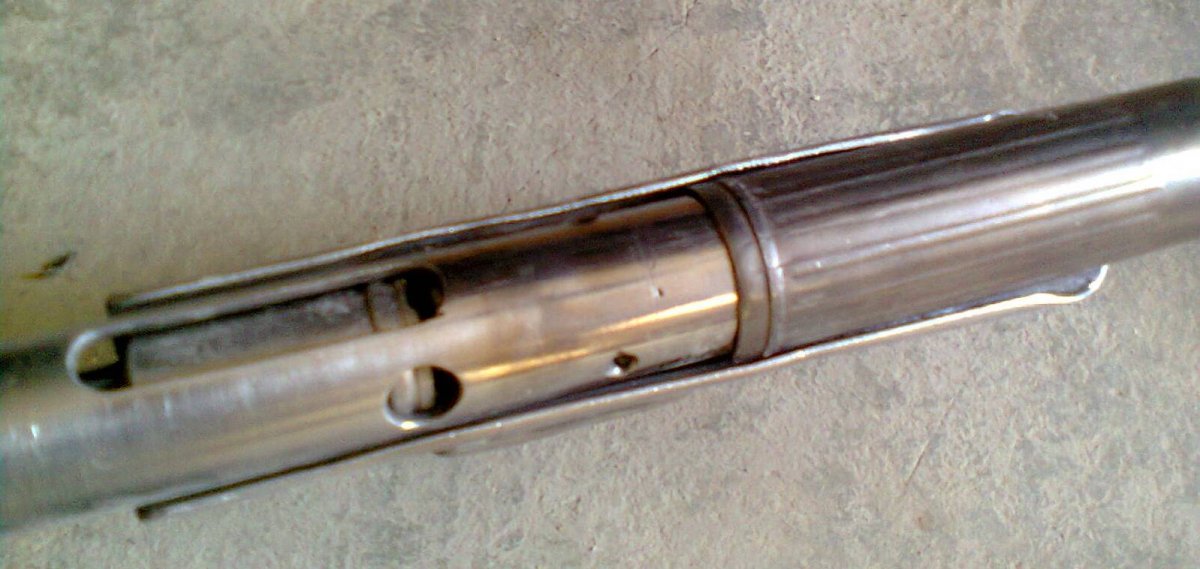

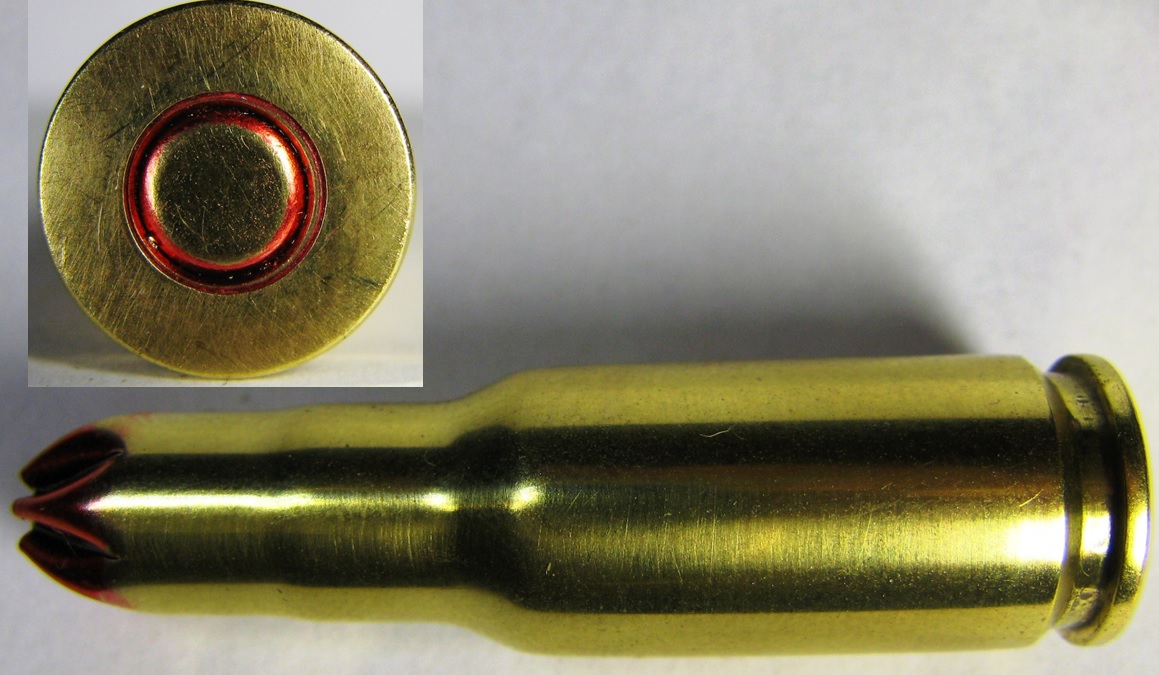

Немного появилось свободного времени на больничном ,решил добить старую тему. Немного осталось потрудиться и вроде как аппарат готов к работе, все в деактиве полном расходник переходной Курц не найти а вот 7.62Х39 достаточно. Только нужно подобрать жиклер думаю 2.5-3мм достаточно для работы всей системы, устройство не обычное с отбором части газов в камеру. Ну это опытным путем не проверишь только путем подбора жиклеров. Завтра осталось мелочевку доработать и затем дело пойдет за деревяшкой. Вот какое дерево использовалось на конец войны в VG 1.5 пока нет информации может кто подскажет за ранее буду признателен.



Цікава машинка. Якби ще трохи описали, що і як робили. Те реставрація чи новоробний? Ось гугл такі картинки видав, може допоможуть в вашому питанні.



Здравствуйте. Отличная работа.
В связи с тем, что данное "одноразовое" оружие производилось в конце войны, то жёстких требований по вспомогательным материалам используемым в производстве стрелкового оружия уже не было. Тем более что производители ввиду сильного различия уровней технологического процесса очень часто допускали отклонения от следования требованиям единой документации в части материалов, и даже вносили в конструкцию оружия свои собственные изменения.
Вы не ошибётесь, если изготовите приклад и цевьё из бука. А для того "штоб былО красиво" для приклада можно использовать ясень либо орех, чем вы ни чуть не испортите историческую достовернось. С уважением.

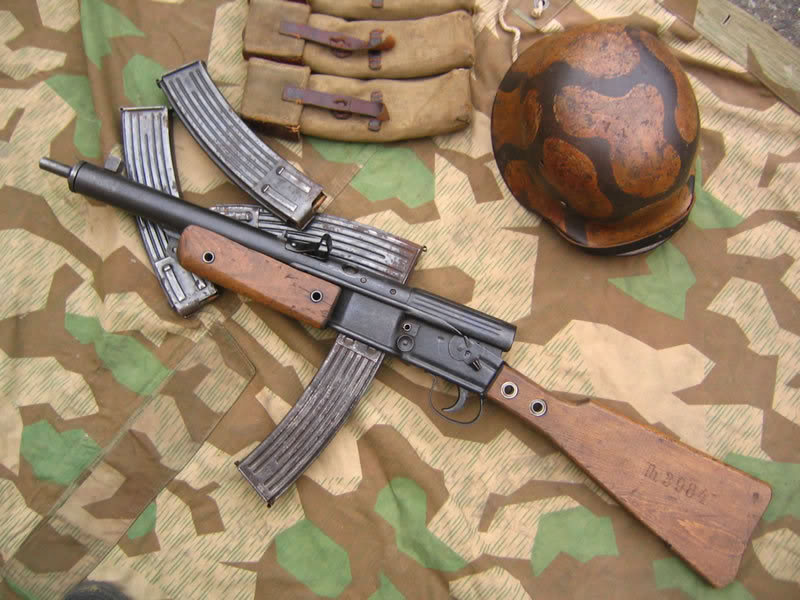

На первой фотографии редкий, стопроцентно аутентичный экзепляр, который в нетронутом виде 67 лет пролежал на чердаке дома немецкого ветерана WWII. Ясно видно, что деревянные части оружия изготовлены из древесины бука, что и указано в сопроводительной документации аукциона к данному экземпляру. Так же древесина бука, в качестве материала для приклада и цевья, без труда идентифицируется и на других фотографиях образцов хранящихся в музеях и частных коллекциях.
www.rockislandauction.com/detail/57/1498/gustloff-werke-suhl-vg15-rifle-792-x-33mm-kurz



Очень благодарен за Консультацию. Если не трудно подсказать про ремни и антабки, какая ширина может быть ремня , везде все образцы MP 507 MP 508 отличаются друг от друга, длинной ствола . селективным механизмом , штамповкой коробки и прочими элементами.

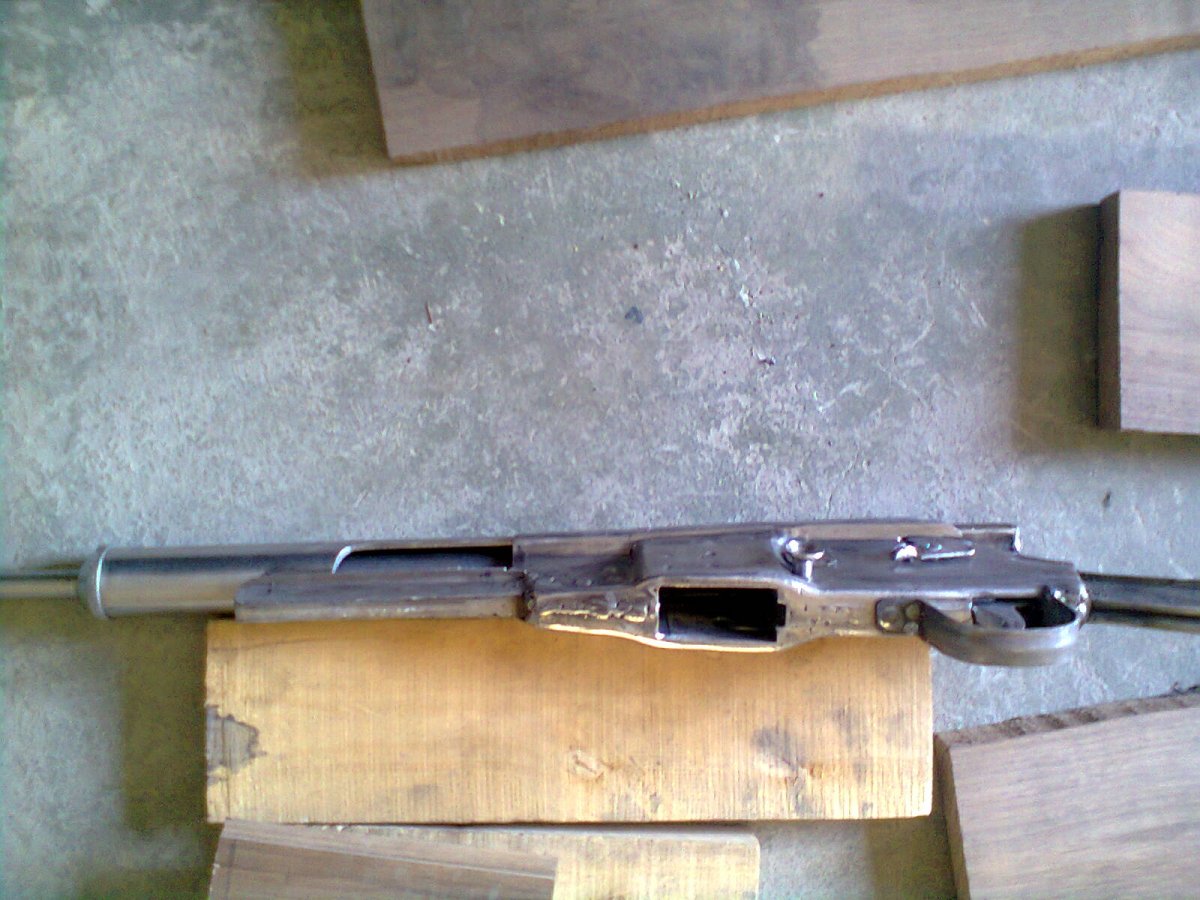

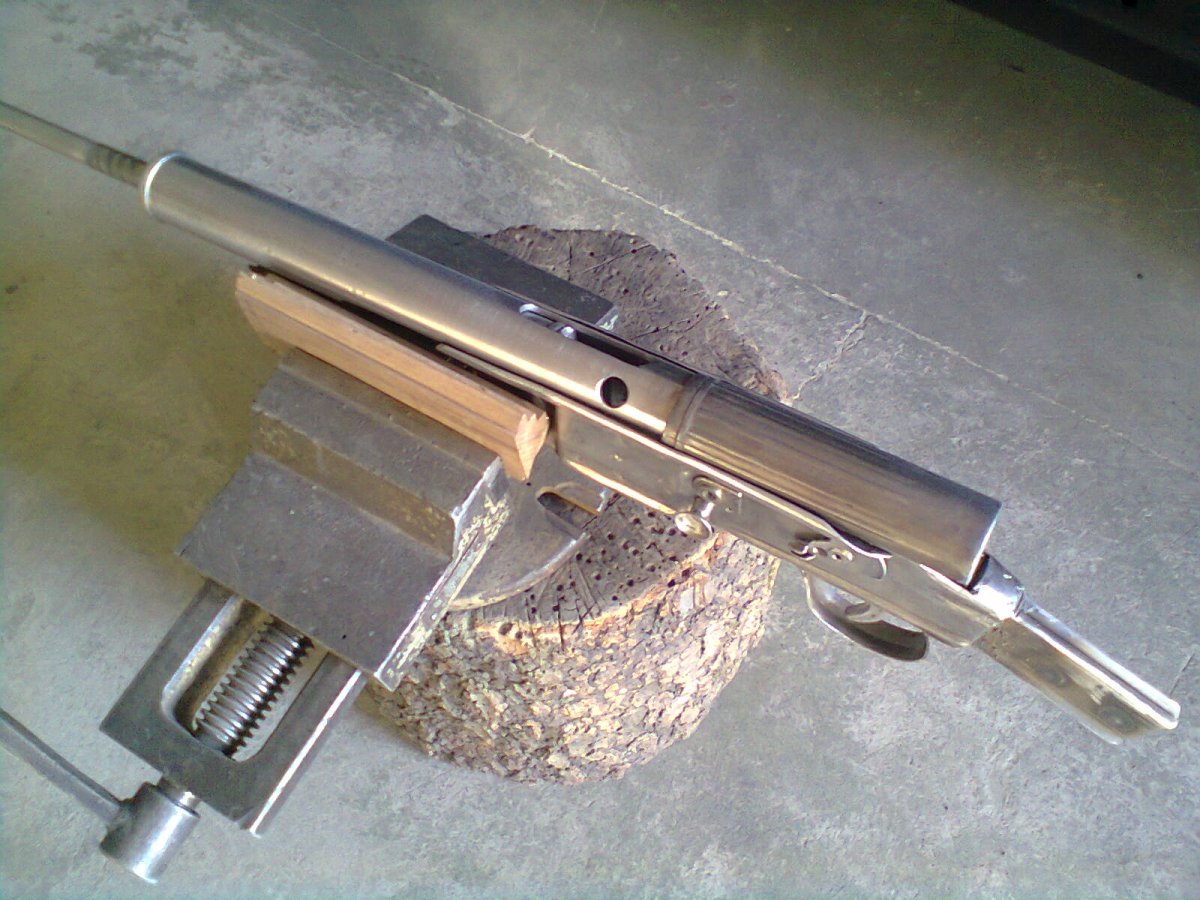

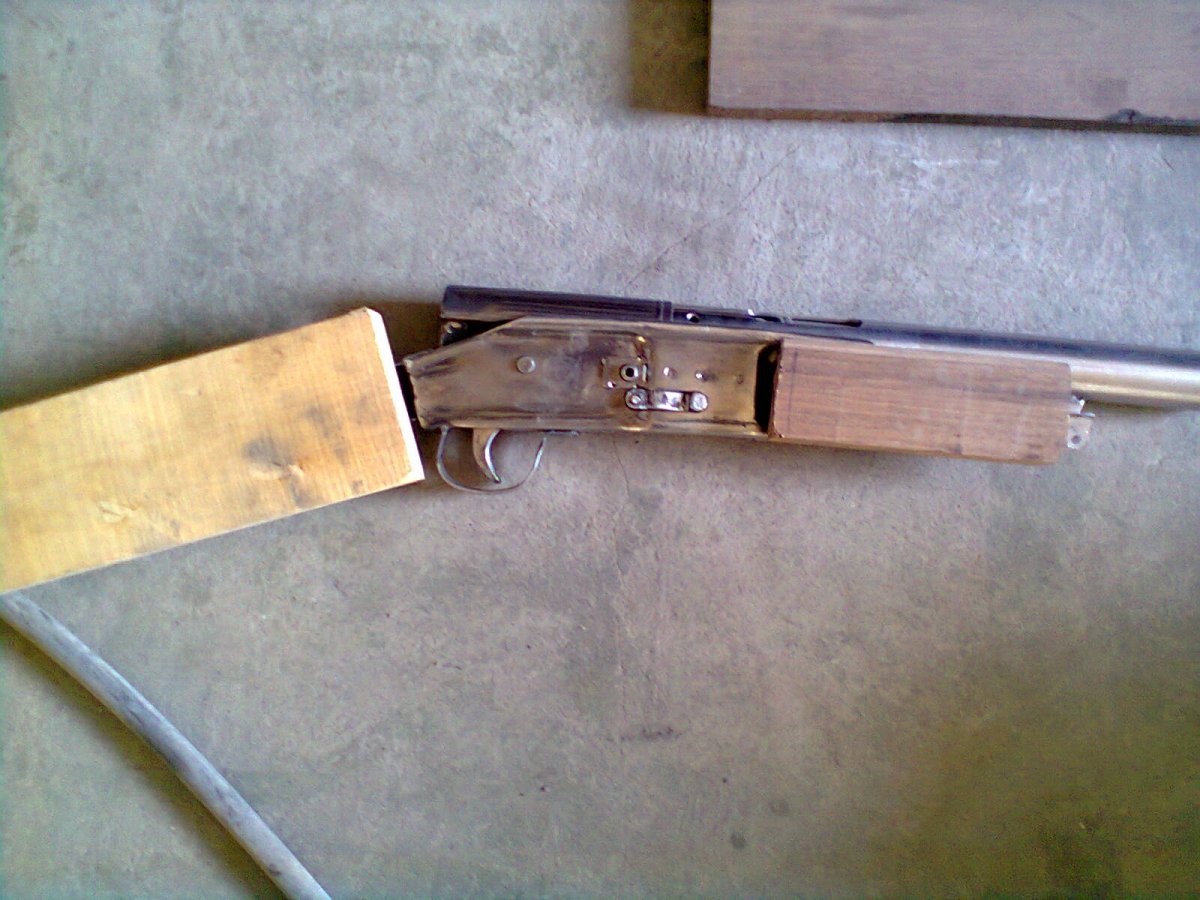

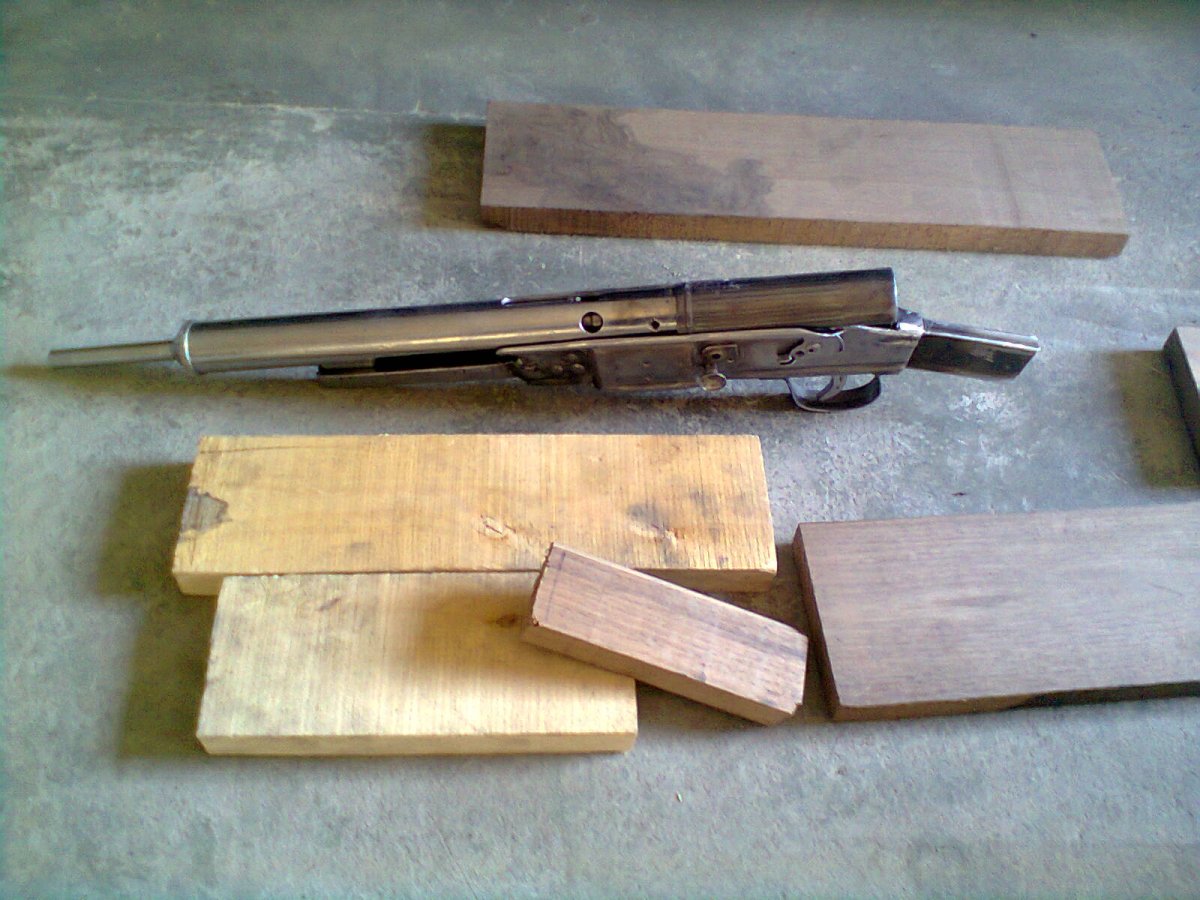

Сегодня прикинул дерево нашел хороший орех . немного темноват но думаю будет не плохо.



На фото схоже на ремінь від протигаза.



Може и оно . но по прикладу по шире.



Ну судячи з фото, приклад по товщині як ширина ремня. Малюнок матеріалу теж схожий на протигазний ремінь.



Передняя антабка незамысловатый кусок проволоки загибаемый по месту (на фото). Ремень похож на тот которым комплектовался Mauser Selbstlader M1916 который сопоставим с габаритами и весом с VG 1.5. Дерево всё же стоит подобрать из одной доски, чтобы не заморачиваться с осветлением либо с тонированием.
Тут:https://gunlab.net/category/vg1-5/ интересный материал по новодельному VG 1.5. В статье Working on the VG1-5 stock есть видео изготовления приклада.

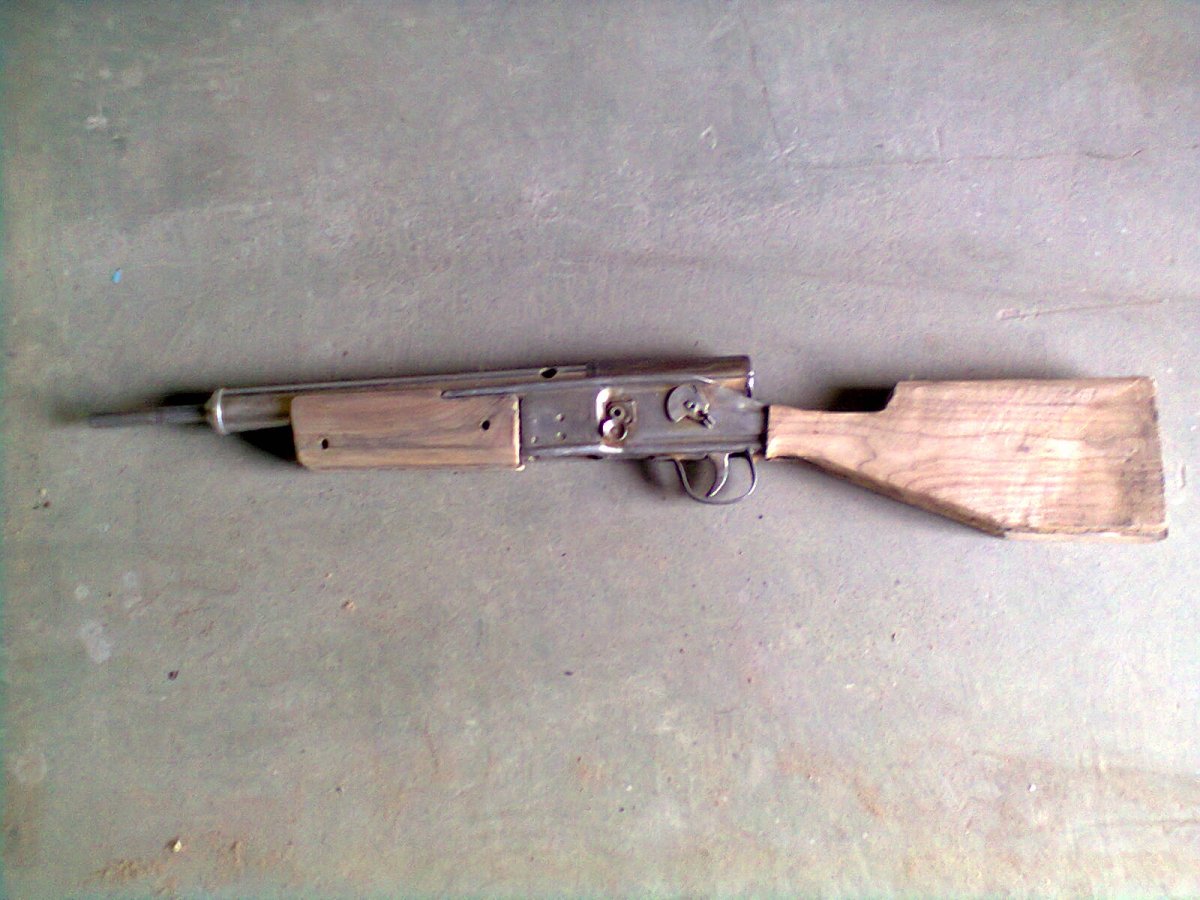

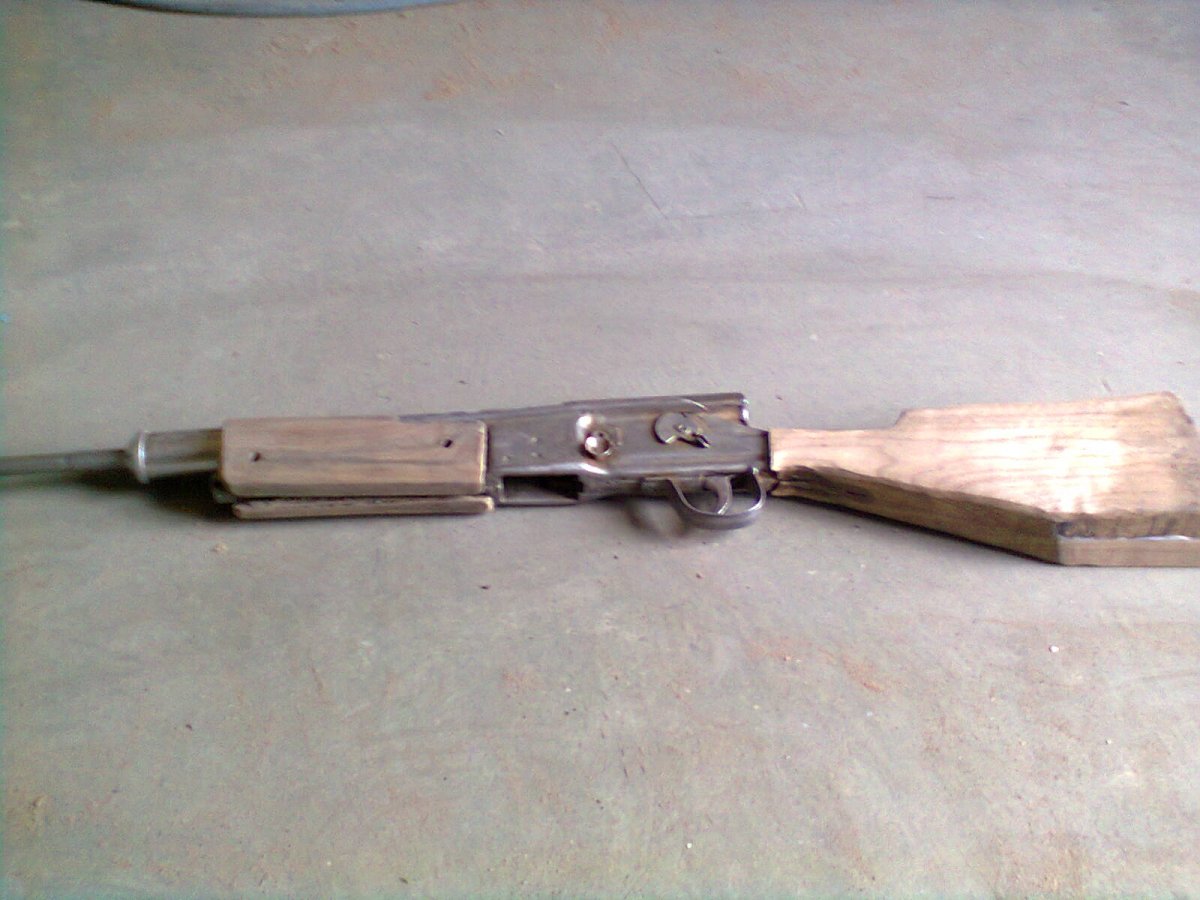

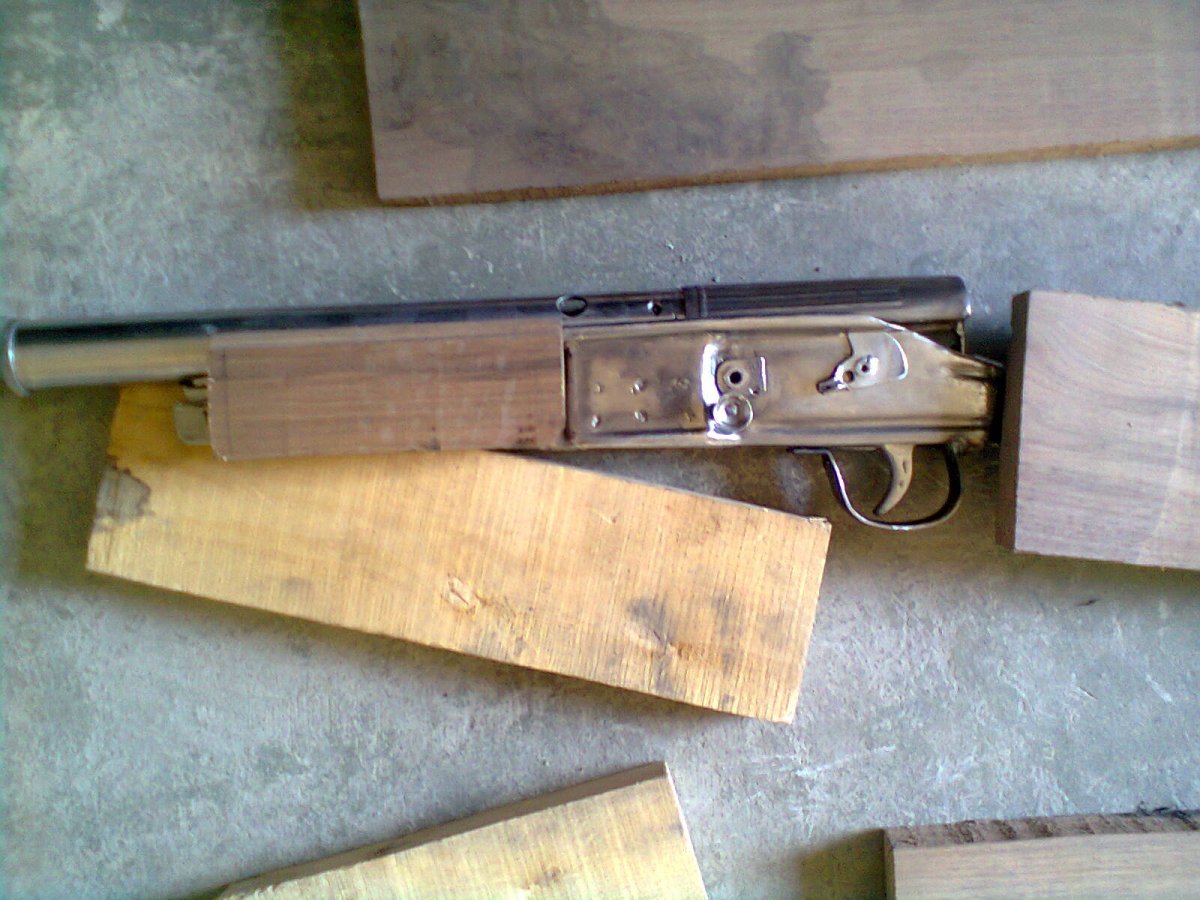

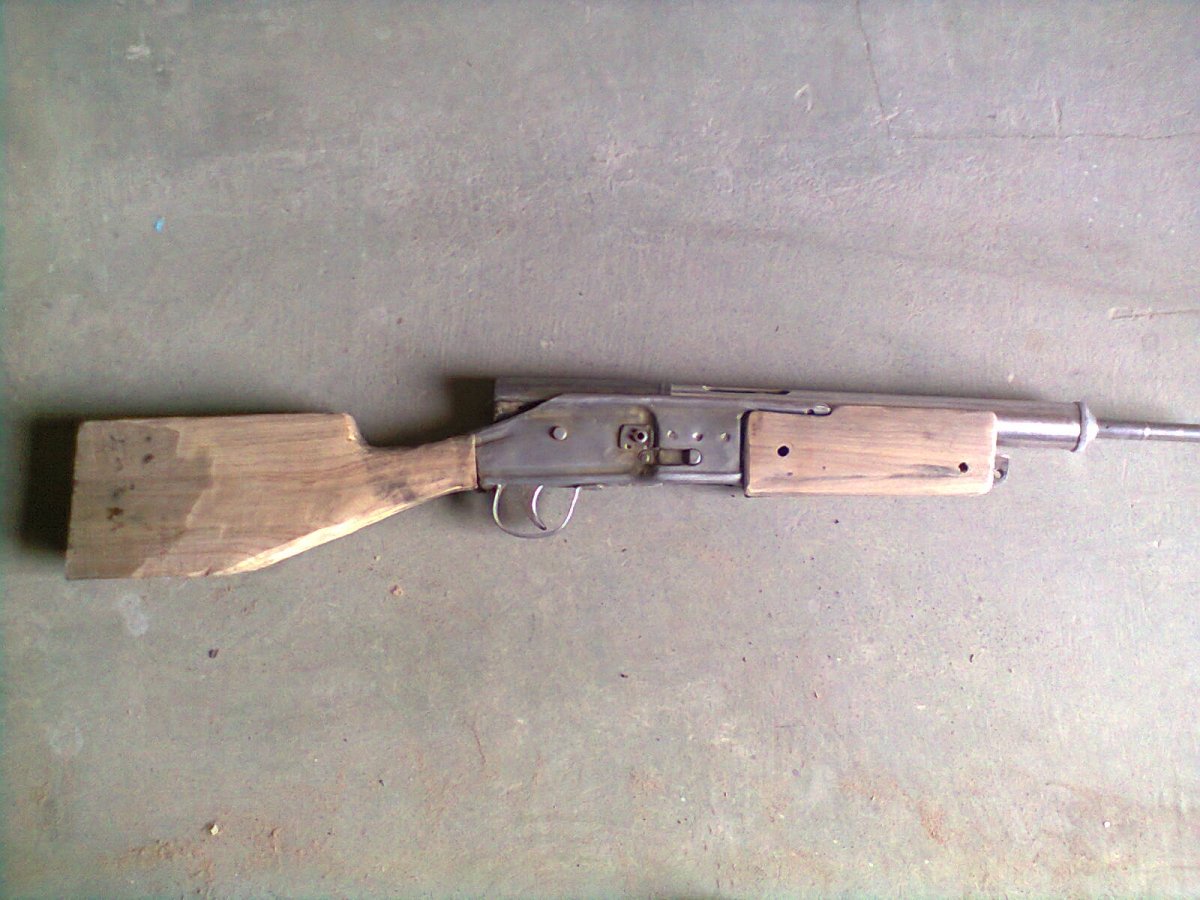

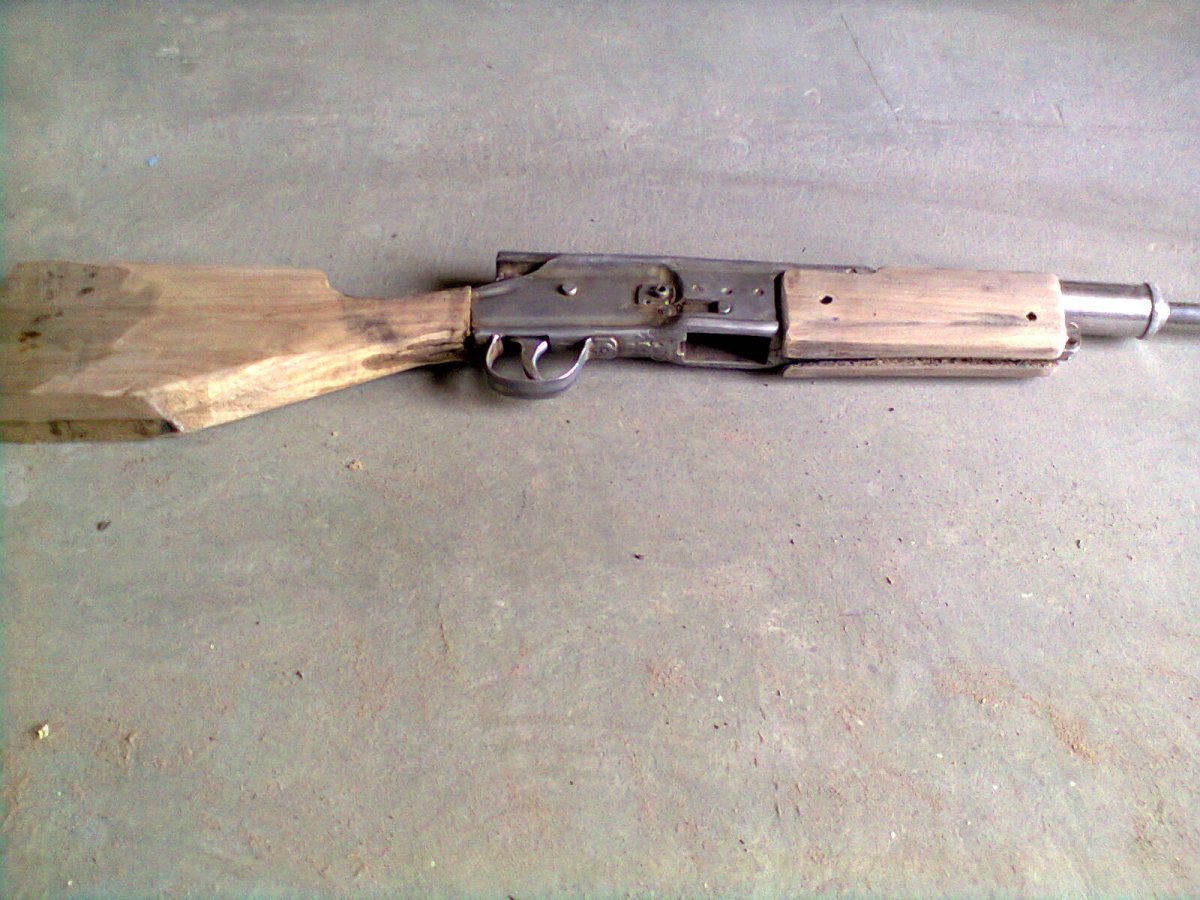

Сегодня прикинул уже деревяшки, подошел орех. Перед тем как все это посадить на коробку пришлось с химией повозиться , воронение отпадает так как вовсю шло фосфатирование. Соль Мажеф, марганец и все на плиту кипятить. Вроде по фото сохранившихся образцов все сходится. Если,что накосячил поправте буду признателен.



Приклад щось не те. Треба його робити під нахилом... Зробіть шаблон прикладу, так буде легче прикидати.



Наклон тот будет , он еще не обработан, а точный размер уже есть, просто завтра все обработаю , снять нужно много лишнего на заготовке. На следующей неделе тестовая проверка работы. Хотелось посмотреть работу тригера есть кое какие сомнения по пружине курка .



Ремень не противогазный. А тесьмяной просто. Как на тубусе для сменного ствола МГ, или на обвесах тропических фляг, игриков и прочего.

Но нужно точно уточнить он ли должен быть. Чтобы не было как в УОС. Которые Томпсоны комплектовали ремнями от немецких сухарок. Но то больные люди. С них не нужно брать пример.



Весьма благодарен за инфу. А может подскажет кто нибудь размер ремня :::ширина толщина? Буду весьма признателен.



Ширина как на ремне от противогаза. Если вы его берете за ориентир. Это можна измерить по длинному чрезплечному ремню, по короткому с крюком или по концевику на замке крышки. Или по обвесу фляги. Тесьма стандартная.

Если есть газбак, замерьте просвет на замке крышки. Куда концевик приторачивался. Там как раз в притык.



Весьма признателен, завтра все доделаю, наконец хоть прояснилось.



Только осталось выяснить точно ли там такой ремень должен быть. Маузеры до конца войны были из кожи или кожзама.
А вот тесьма на снаряге в то время уже пошла эрзац. Разных цветов и ширини. И фактуры.

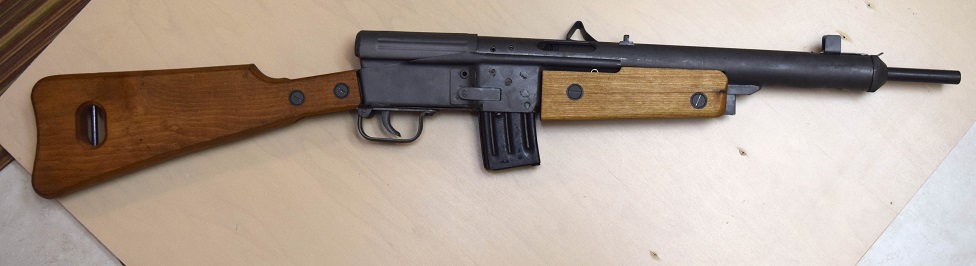

Vg1.5 Странный какой то образец в продаже



На одном образце видна регулировка как на МП и маузерах, так же видел еще одну пряжку с типичной фурнитуры KDF82 что на сидениях. Видать перли то ,что было. или современные умельцы буржуи вперли?



От ресивера и до испытаний https://www.youtube.com/channel/UCRBnjMRkwj6ru85o-zMHBQQ/videos , собственно испытания

, разборка и стрельба

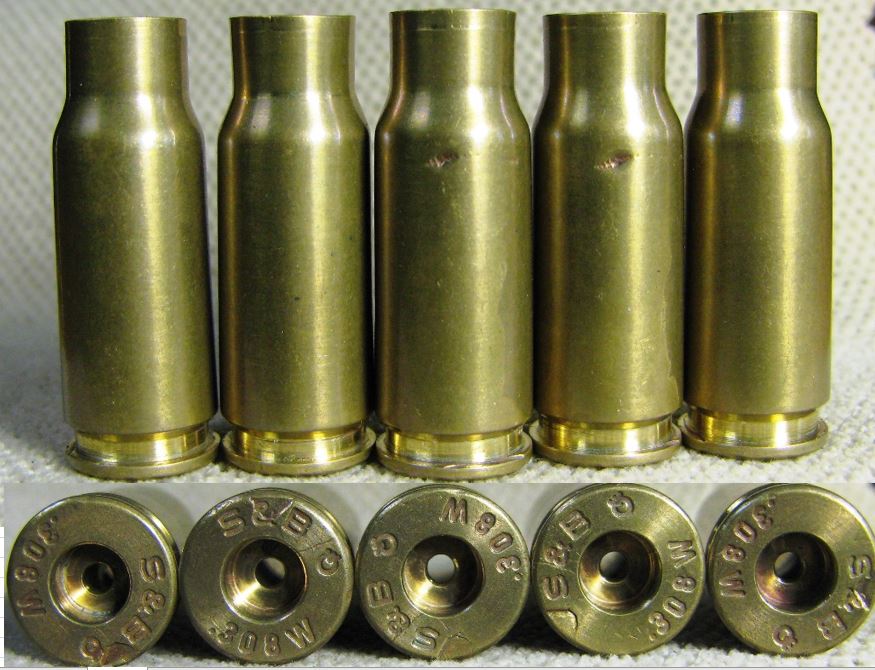

Для изготовления родных холостых гильзы от .308, 7,92х57 и .30-06 подойдут в самый раз, этот человек https://reibert.info/members/boris-12.9223/ когда-то экспериментировал



И почему Карл Барницке, в то время как на странице 359 том 2 Пехотного оружия Третьего Рейха указана Виктор Барнитцке https://reibert.info/resources/pexotnoe-oruzhie-tretego-rejxa-tom-2.36/



Немного другой истории не официальной
Шестнадцать человек технических специалистов и члены их семей с собственной мебелью и постельным бельем прибыли в Ижевск в октябре 1946 года. Всего вместе с женами и детьми прибыло 32 человека, в Германию вернулось столько же. В семье Эрнста Фолькмара родился сын Роланд. Ганс и Христа Дич заключили брак. А вот главный конструктор фирмы DKW Герман Вебер умер в Казани. Каждый член семьи обеспечивался комнатой. Так, семья Грюнера располагалась в 4-х комнатах. Уборку комнат и стирку белья обеспечивал специальный персонал. До отмены карточной системы все обеспечивались дополнительным питанием в магазине командного состава, после отмены отоваривались в том же спецмагазине. Имели огороды, обеспечивались семенным картофелем и условиями для сохранения урожая. Со взрослыми и детьми проводились занятия по русскому языку. Дети ходили в советские школы в общие классы.
Итак, в составе делегации прибывших был один доктор наук, всего два инженера (высшее образование), семь техников (среднее) и остальные без образования, .

Основная группа из десяти человек была приписана к отделу 27, занимавшемуся мотопроизводством. В этой группе были главный конструктор фирмы DKW Герман Вебер и ее главный технолог Иоганн Христианович Шмидт. Причем в этой мотоциклетной группе была подгруппа по холодной штамповке.

Вместе с немцами в Ижевск пришли вагоны с демонтированным оборудованием фирмы DKW. Вся эта группа занялась наладкой оборудования, разработкой документации и созданием оснастки для производства мотоцикла Иж-350, созданного по образцу немецкого DKW NZ-350. Эта модель выпускалась до 1951 года, когда на смену ему пришел Иж-49. И сразу после этого немцы вернулись в Германию.Группу по вооружению из шести человек при отделе 58 возглавлял Карл Августович Барницке (главный инженер "Густлов Верке")Основная масса немецких специалистов относилась к фирме DKW, выпускавшей автомобили и мотоциклы. Что касается оружейников, то ее состав даже не вызывает удивления. Почему, например, не Штанге или Фолльмер? Это верхушка зондеркоманды по вооружению пехоты, созданной в 1944 году, в которую входили представители предприятий по стрелковому вооружению. В ее составе были все будущие ижевские сидельцы, руководители комитетов: Грюнер (Гроссфусс) по пулеметам, Шмайссер (Хэнель) по пистолетам-пулеметам, Барницке (Густлов Верке) по сигнальным пистолетам и винтовкам.

В Ижевске заработная плата немецких специалистов состояла из штатных заводских окладов и персональных надбавок, которые были в несколько раз выше должностных окладов:
Работы по заданию Министерства вооружений были выполнены немцами в 1948 году. Дальше руководству завода было предложено использовать их по своему усмотрению. По характеристикам, написанным в сентябре 1951 года перед их возвращением в Германию, можно узнать, чем они занимались. Например, Карл Августович Барницке после карабинов и автоматов переключился на спортивный пистолет, Оскар Бетцольд после работы над авиационной пушкой вместе с Грюнером занимался профилировочно-гибочной машиной. Все были при деле и трудились в основном на создании оснастки для производства мотоциклов



Согласно доступным архивным данным в СССР работало не менее 474 немецких специалистов в области стрелкового оружия! Среди них были доктор Вернер Грунер и Курт Хорн (создатели легендарного пулемета MG42, который до сих пор состоит на вооружении бундесвера и широко экспортируется в различные страны, а также производится по лицензии в Греции, Пакистане, Испании и Турции), главный конструктор фирмы «Gustlof Werke» Карл Август Барницке, Оскар Шинк, Оскар Генрих Бетцольд и другие. Хуго Шмайссер и другие немецкие инженеры и ученые были на пике своей профессиональной деятельности после двух мировых войн. Сам Хуго Шмайссер безусловно является классиком и специалистом мирового уровня
