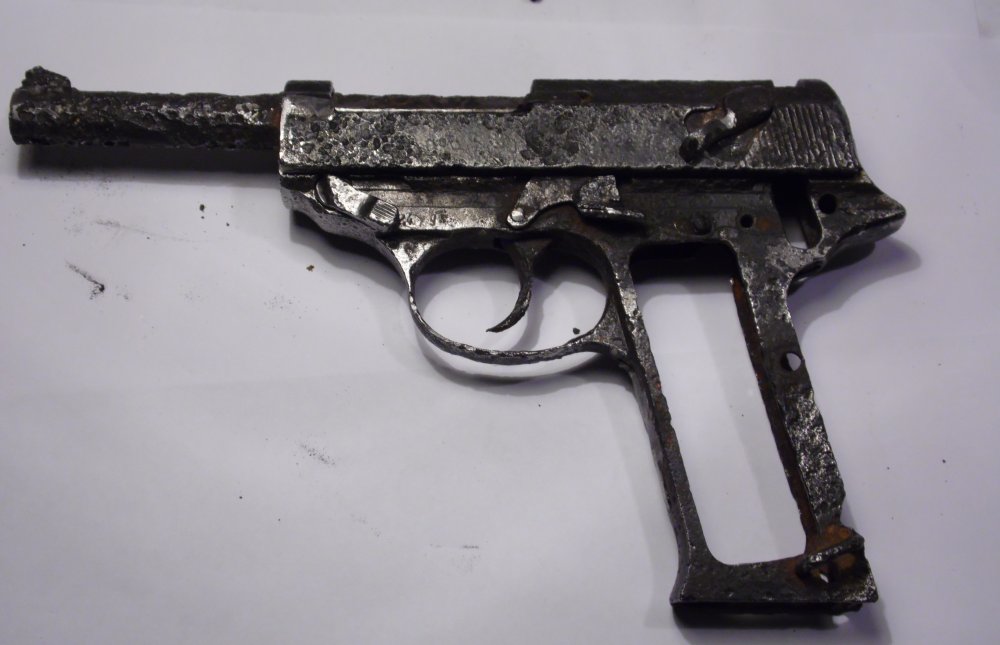

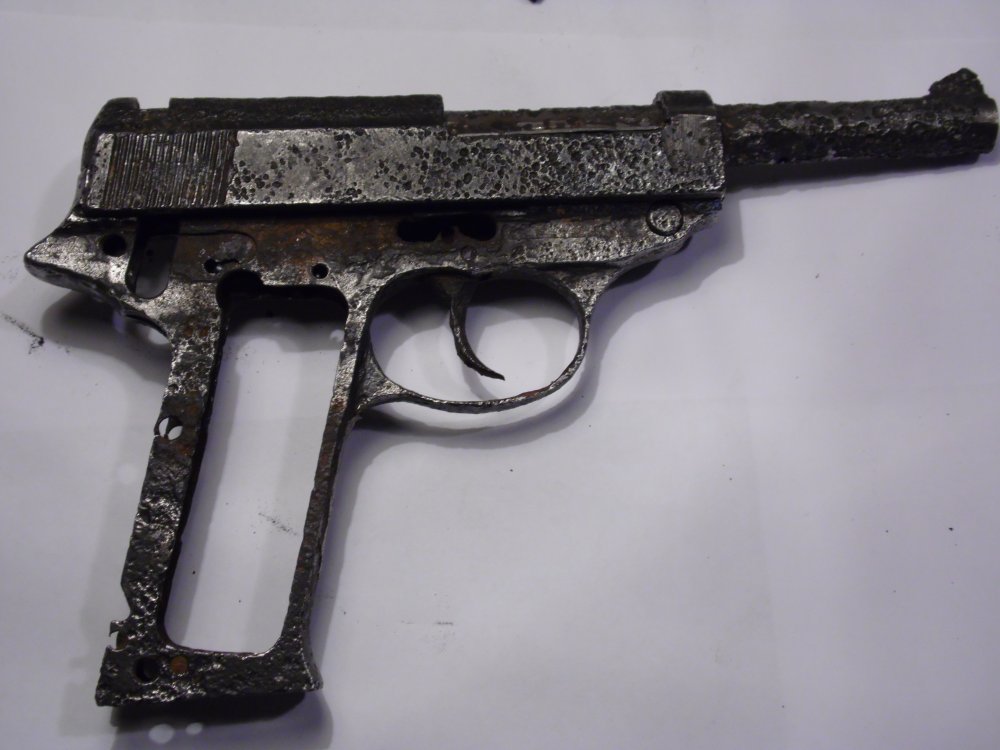

Вітаю. Зявилося чуть часу рішив підшаманити свій експонат. Сам не справлюся потрібні будуть підказки впевнений на всі 100. Підказки поправки і критика приймаються як поміч. Вальтер буде робитися ак збереження на горищі. Причин пару 1.Не зможу зробити ідеально (не захочу). 2.Не хватка лишнього часу. 3.Подобаються чуть побиті часом речі. 4.Хочу щоб придмети які бачать в мене знайомі показували ніби то я не тільки збірщик історії а й не в бубенний копач (чесно та без брехні).

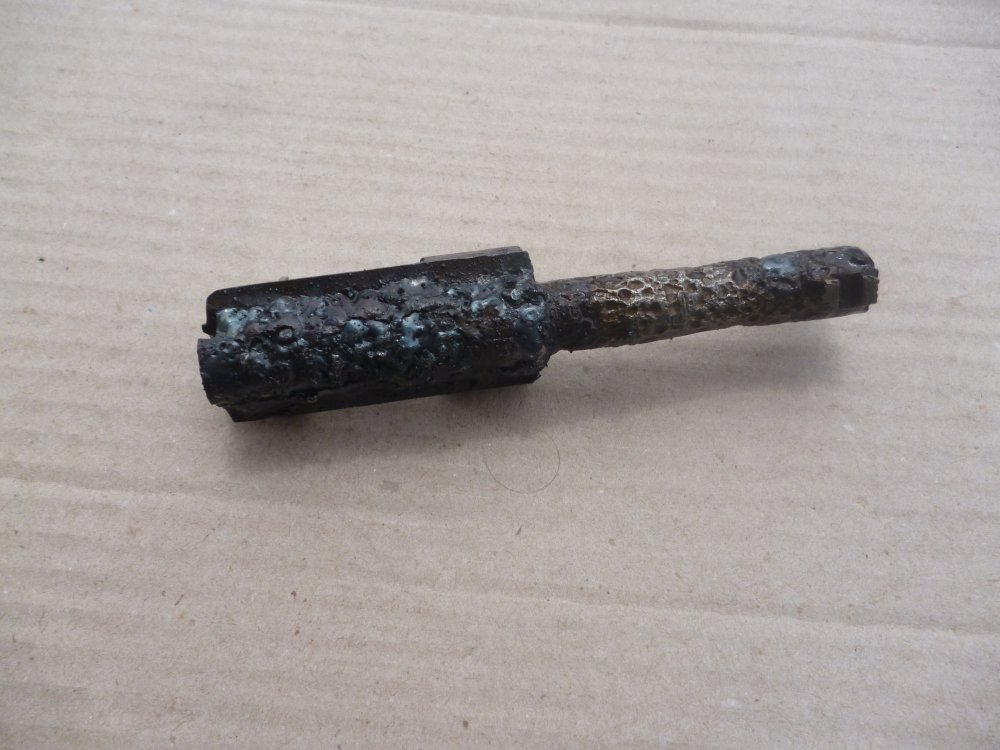

На жаль само мгновение радости находки данного предмета мне не знакомо, но чувство преобретения у хорошего человека (очень хорошего человека) думаю было тоже. Ствол ровный фото такое. Сегодня начну варить и шлифовать. Фотоотчот о работе выложу.

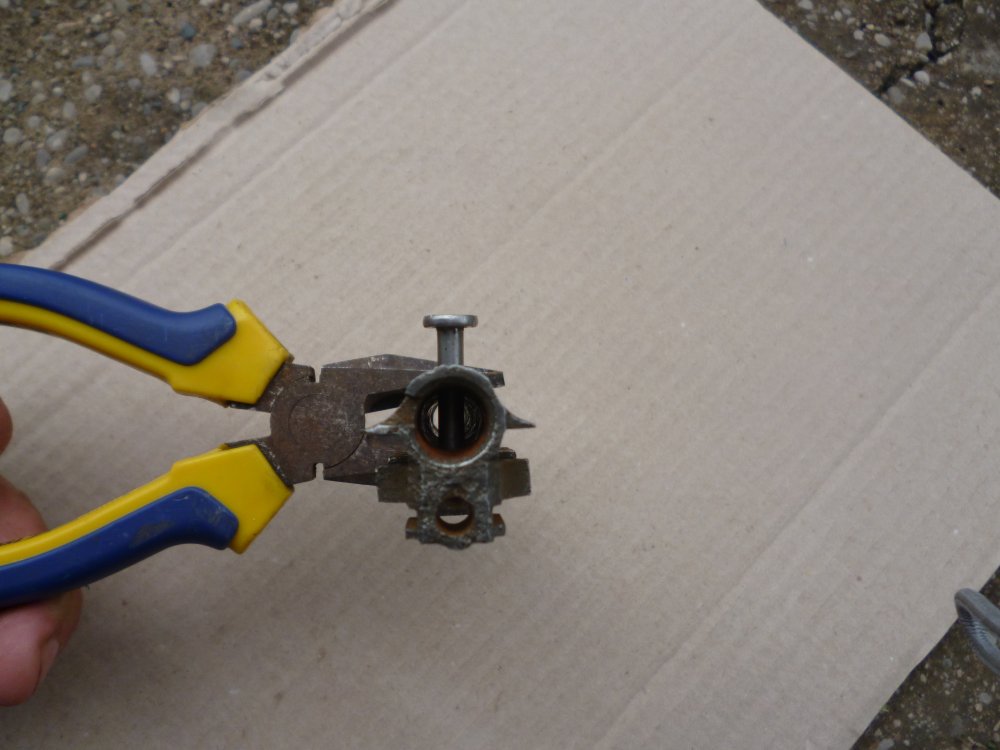

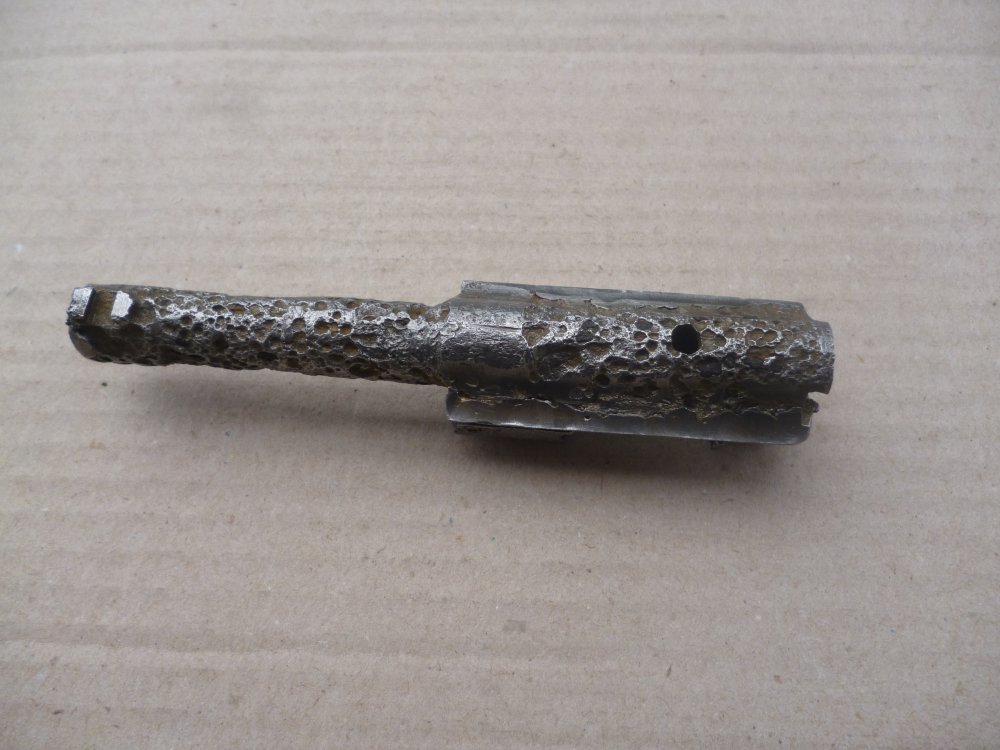

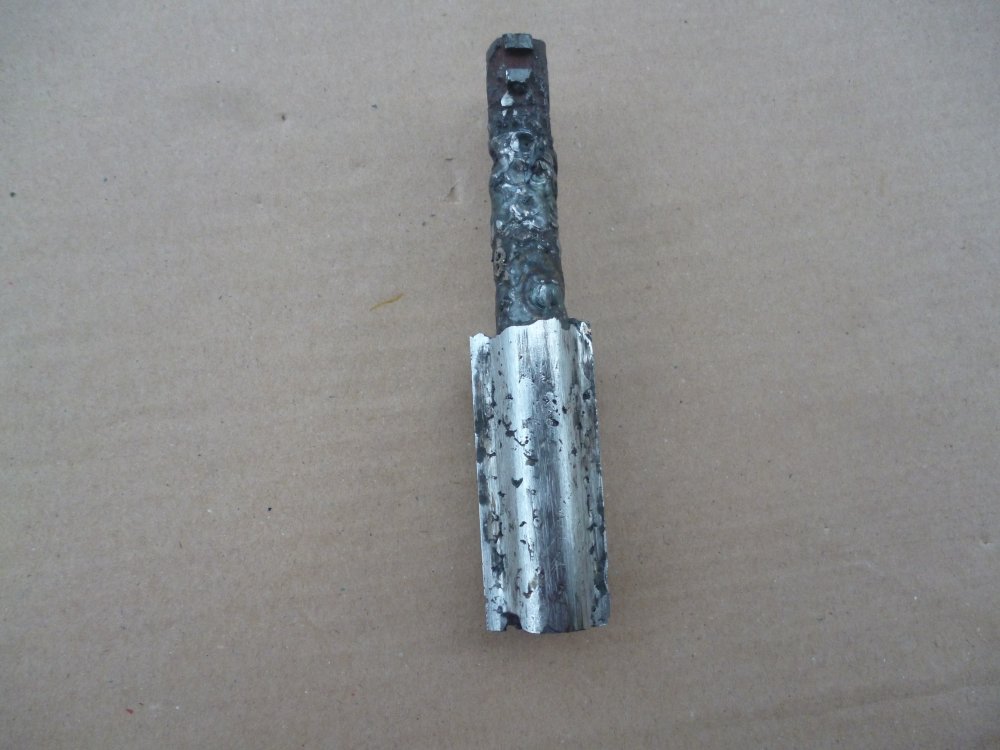

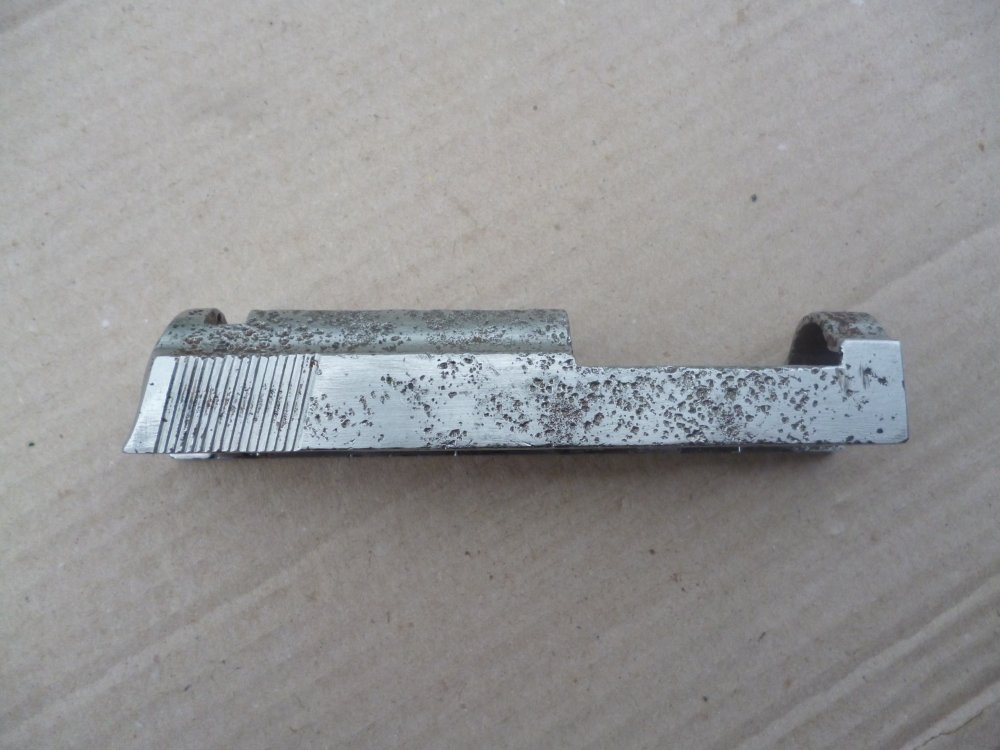

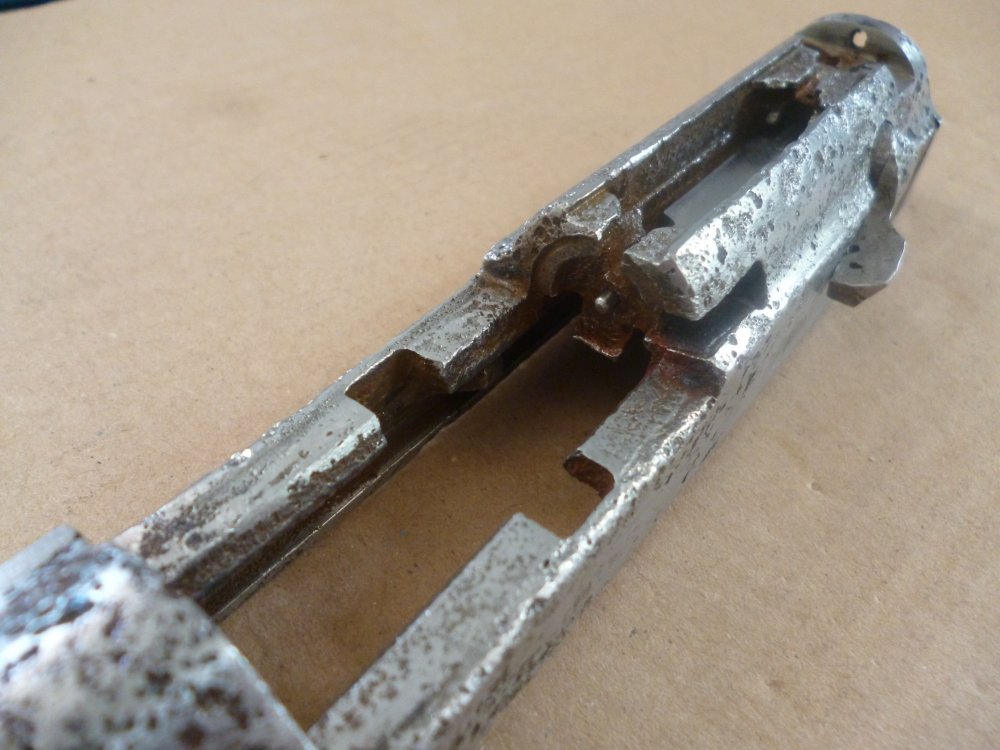

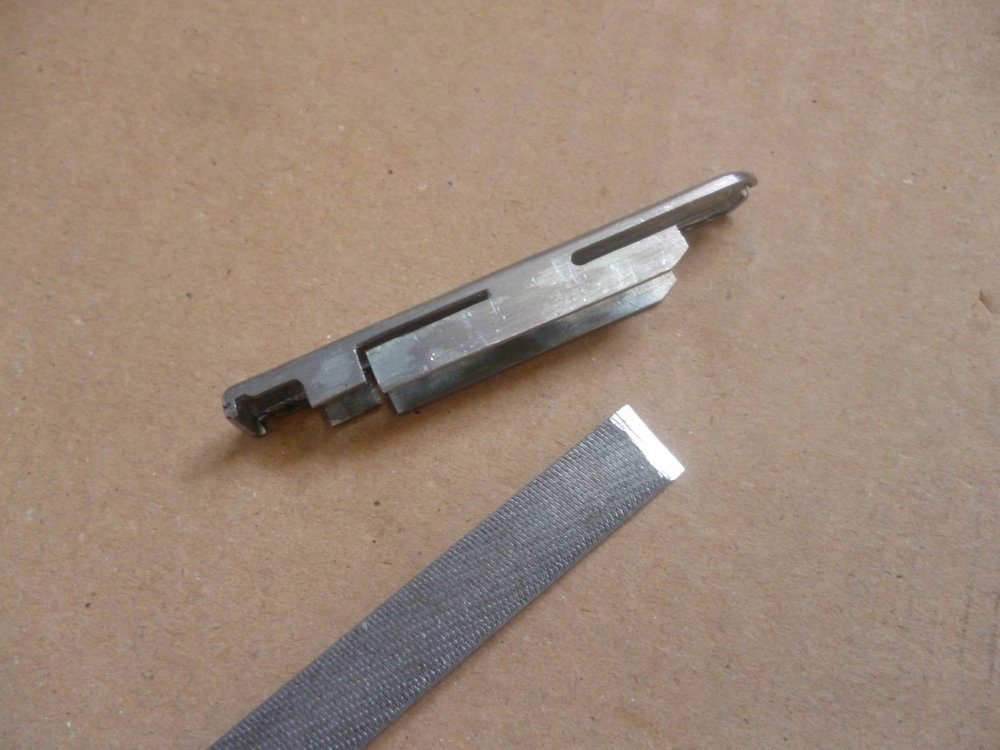

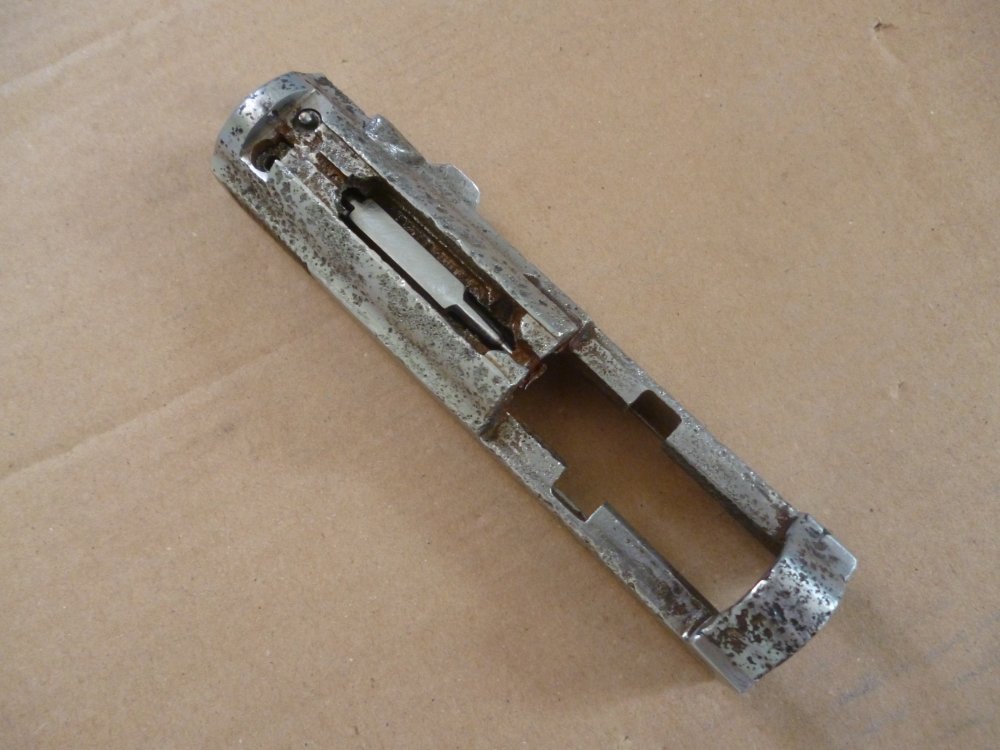

С першу представлю деактив. Просверлив отвір вставив штифт та обварив. Почав обварювати ствол та обшліфовувати. Закінчити не зміг не розрахував часу. Спершу рішив підшаманити затворну раму в задній частині прийшлося наварити з півтора міліметри якиїсь добродій молотком товк. На боці прийшлося заварити пару глибоких раковин та чуть підрехтувати боріздки для перезарядки.
правильной дорогой идем! .... по себе знаю на сколько кропотливая и трудоемкая работа - зато потом результат впечатляет

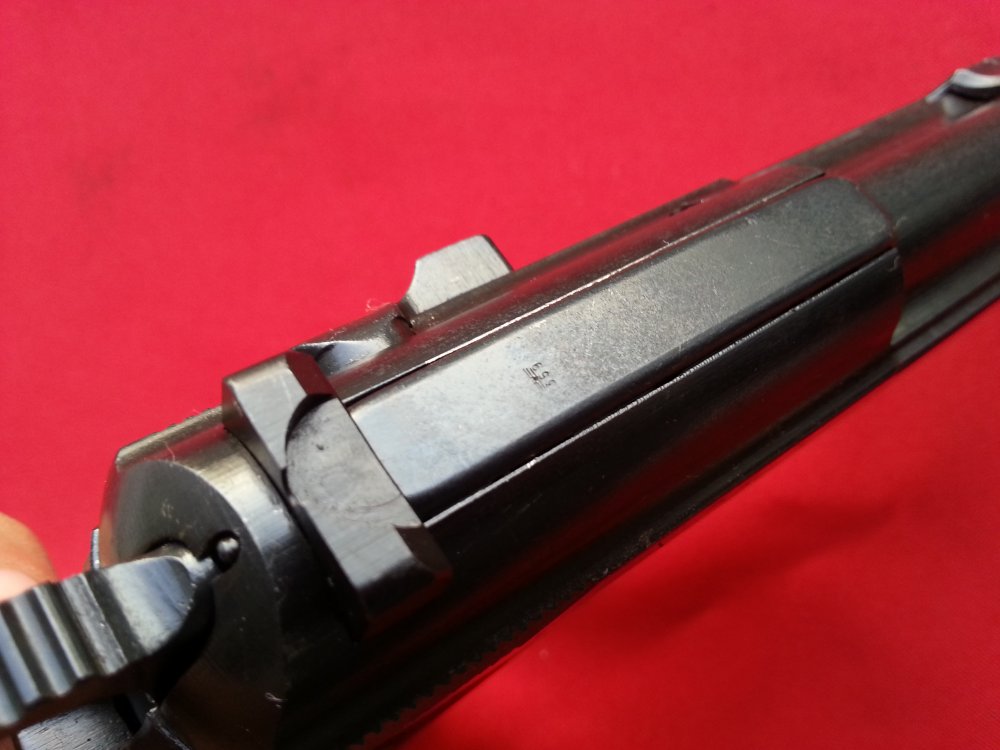

Народ підкажіть як кріпиться приціл до рами ?. З боку вставляеться чи з верху ?. За рахунок чого тримаеться?. На мому приціла не мае хочу сам змайструвати.Схеми малюнки знайшов але ж самої суні не зрозумів. Шпиньки якісь під ним для чого?.
Камрад,треба вчити ворожу мову, на наших сайтах мало корисних ілюстрацій http://www.hlebooks.com/ebook/p38enload.htm а відео просто шикарне

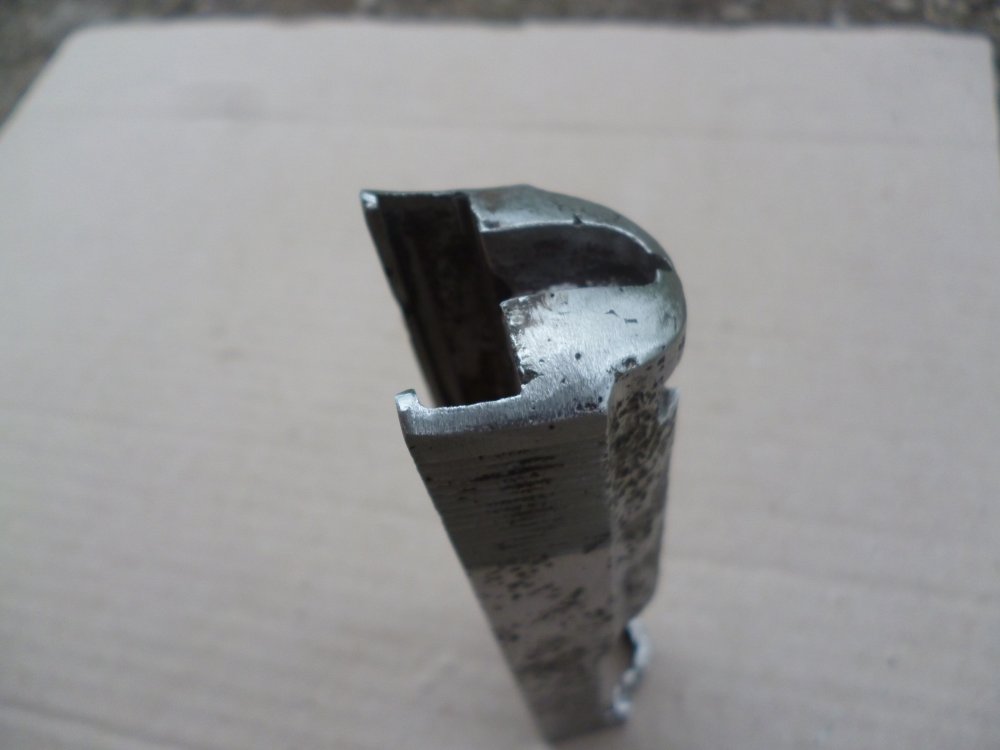

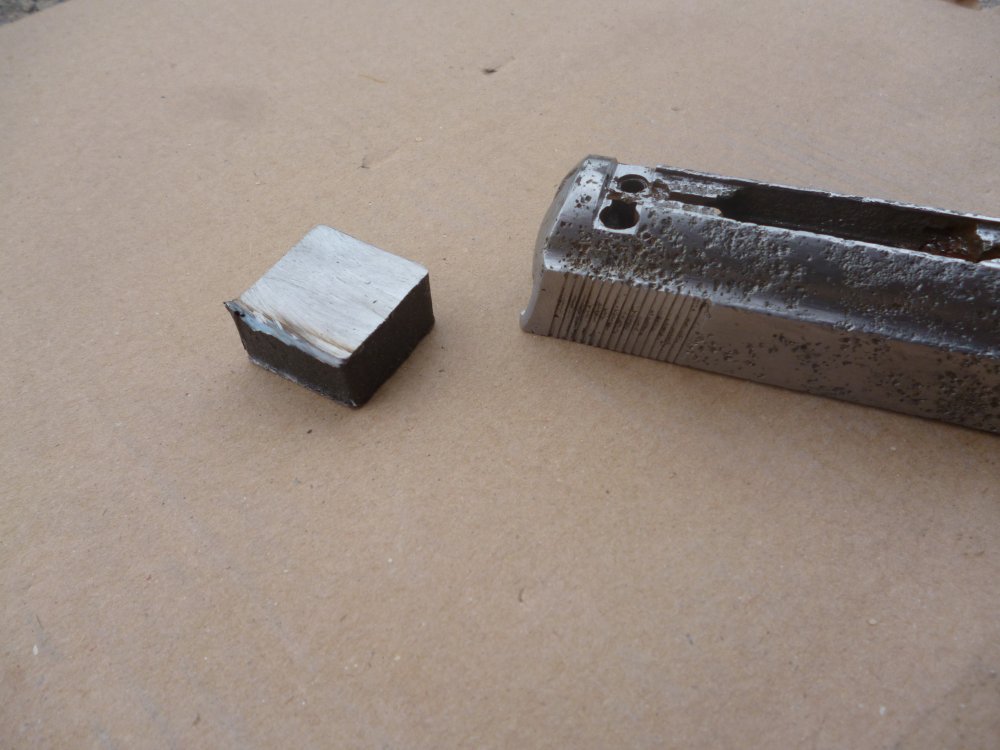

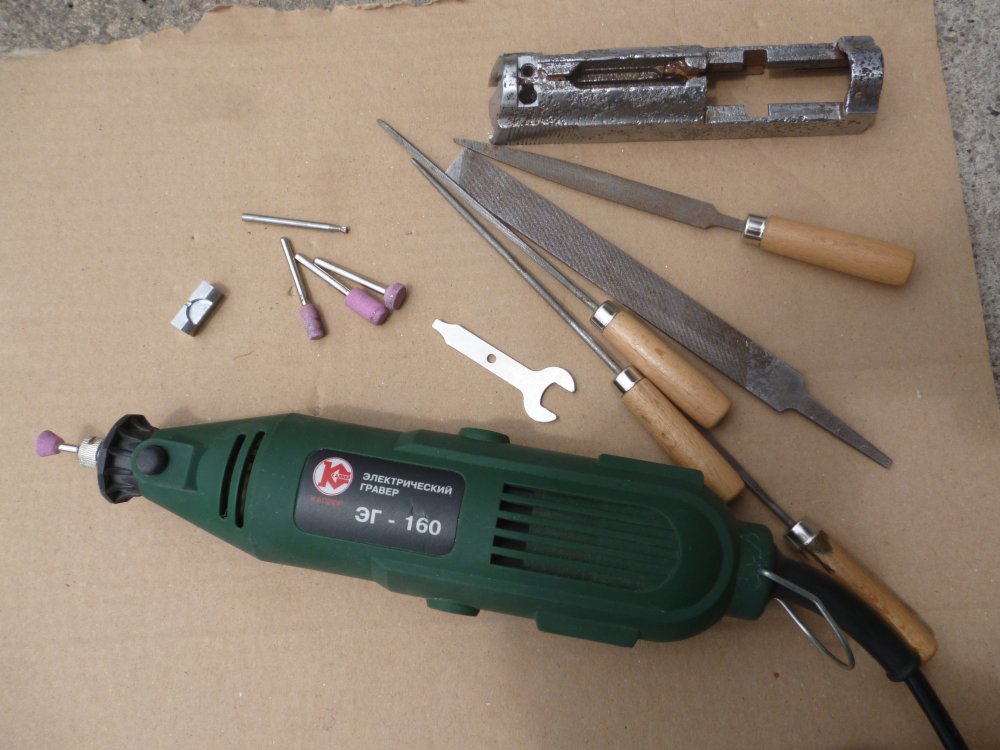

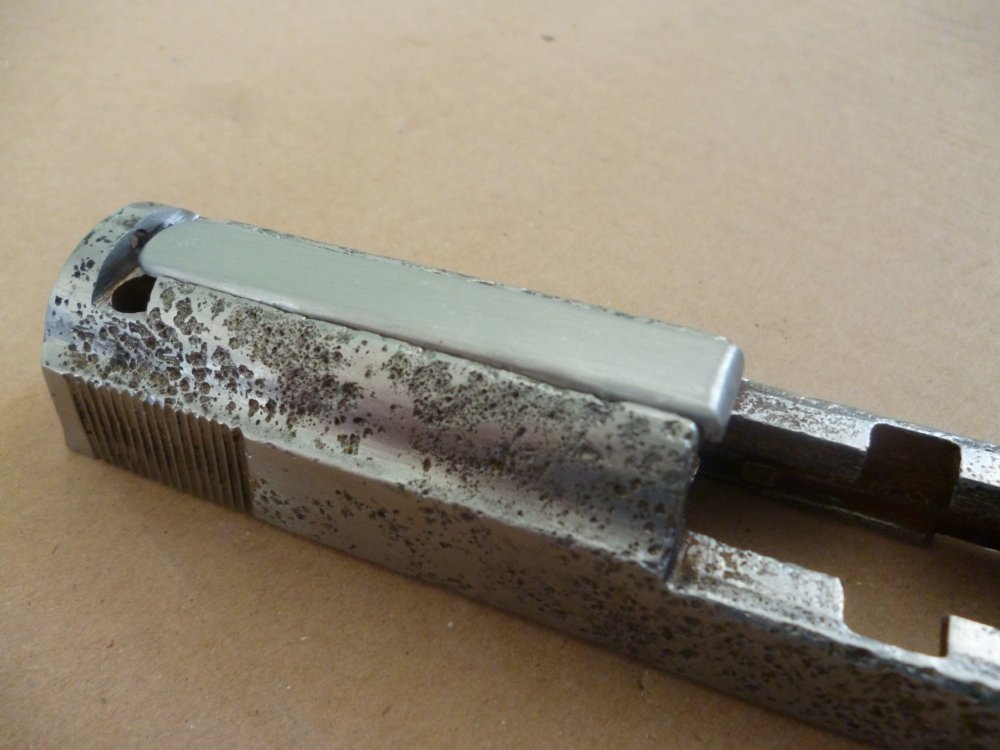

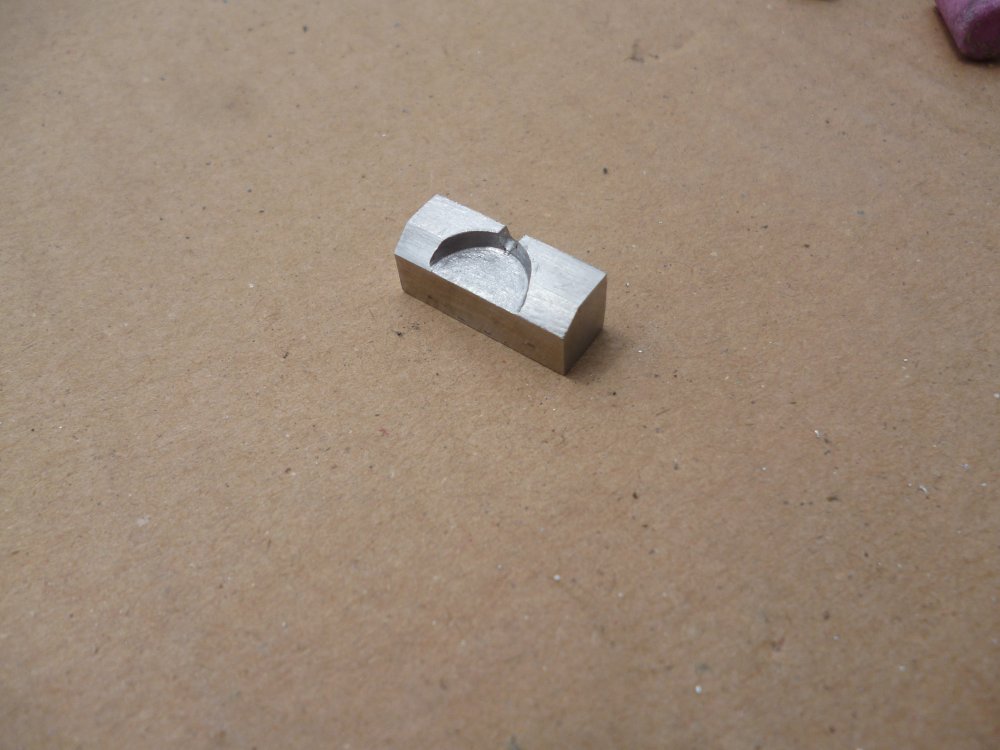

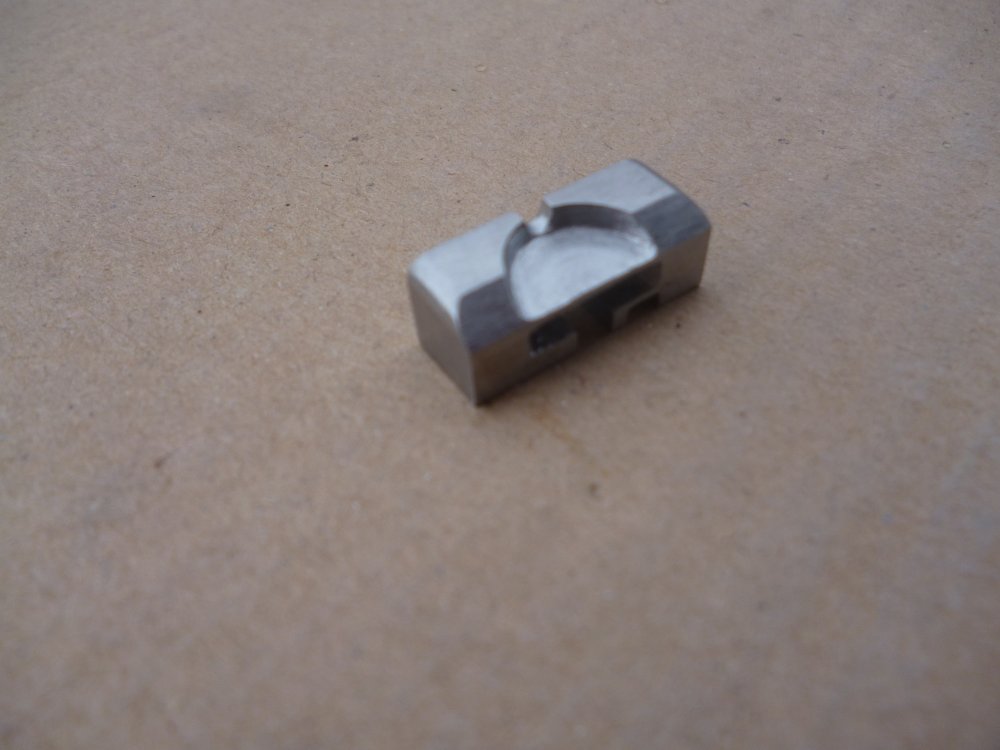

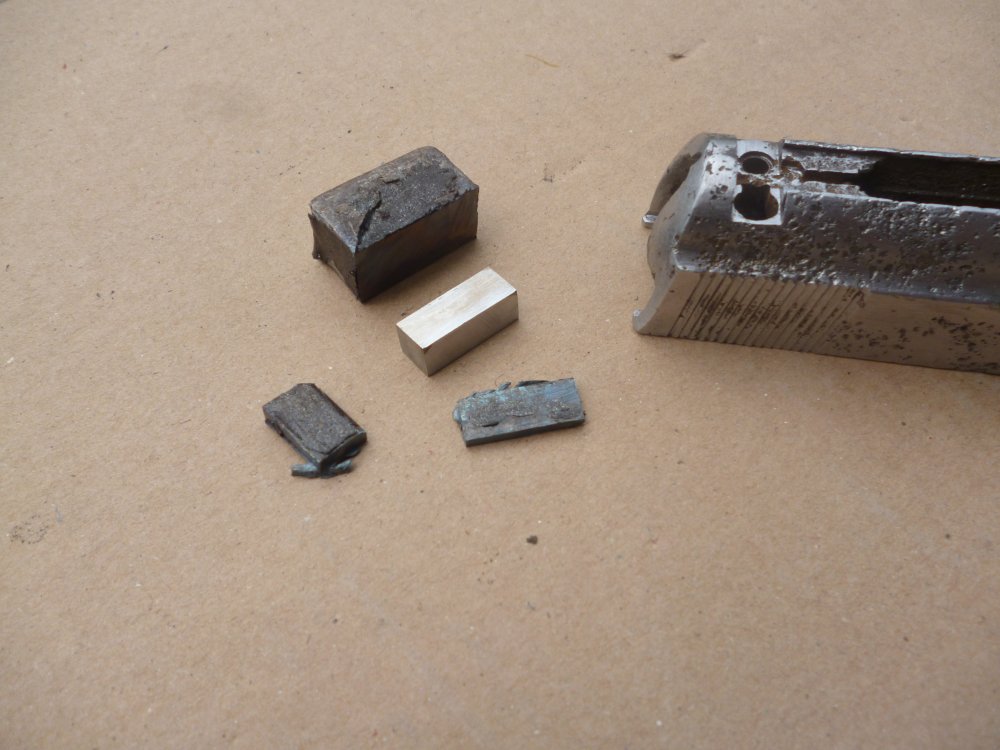

Ось спиляв з металу зайве получився такий приціл. Метал знайшов просто на дорозі, що правда з ним я чуть не вгадав, виявився дуже міцним. Паз для фіксації приціла потім буде ще чуть дороблятися під фіксуючу пластину але це питання пяти мінут. Для роботи з механіки застосовував болгарку, гравер, коліно та купу різних напильничків. (ствол поки що не варив, щось нема надхнення до зварки).
Потрібна допомога громади. Може хто мае креслення деталей на вальтер. Щось схоже як на фото або по якому можна виготовити запчастини. Діло в тім що в мене не вистачае практично всього мілкого. Бойок , патроно вказувач,кришка бойка,та ще багато дрібязку без яких ніяк. Якщо хтось виложе навіть і зайві фото думаю від того нікому гірше не буде. В свою чергу з мене звіт про технологію виготовлення на коліні та матеріали які застосовував.

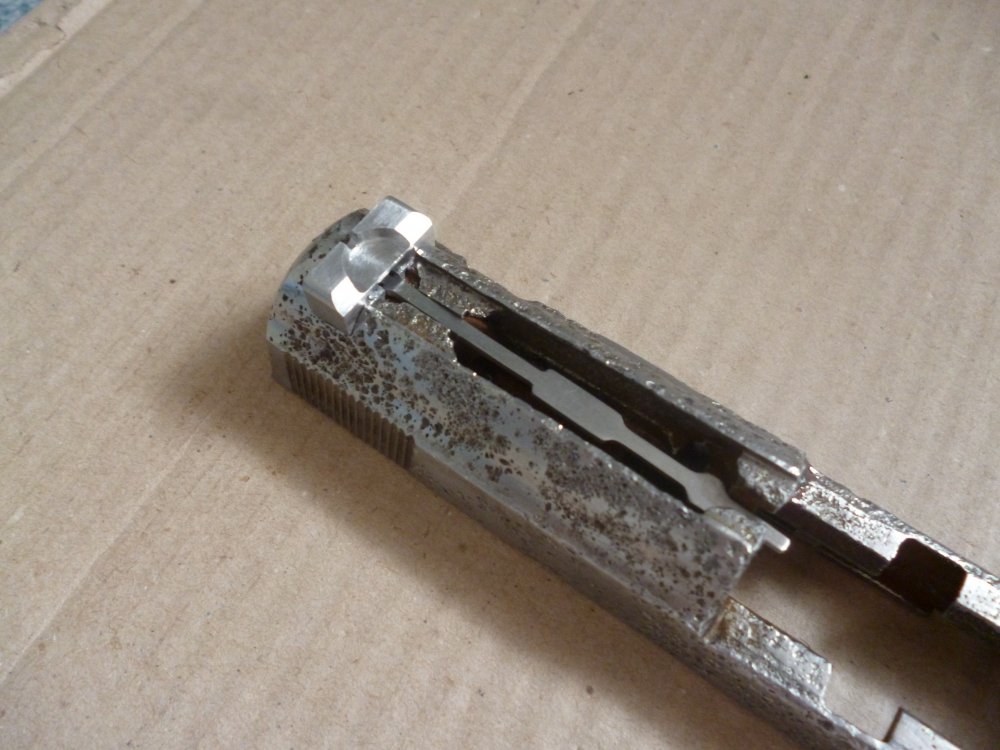

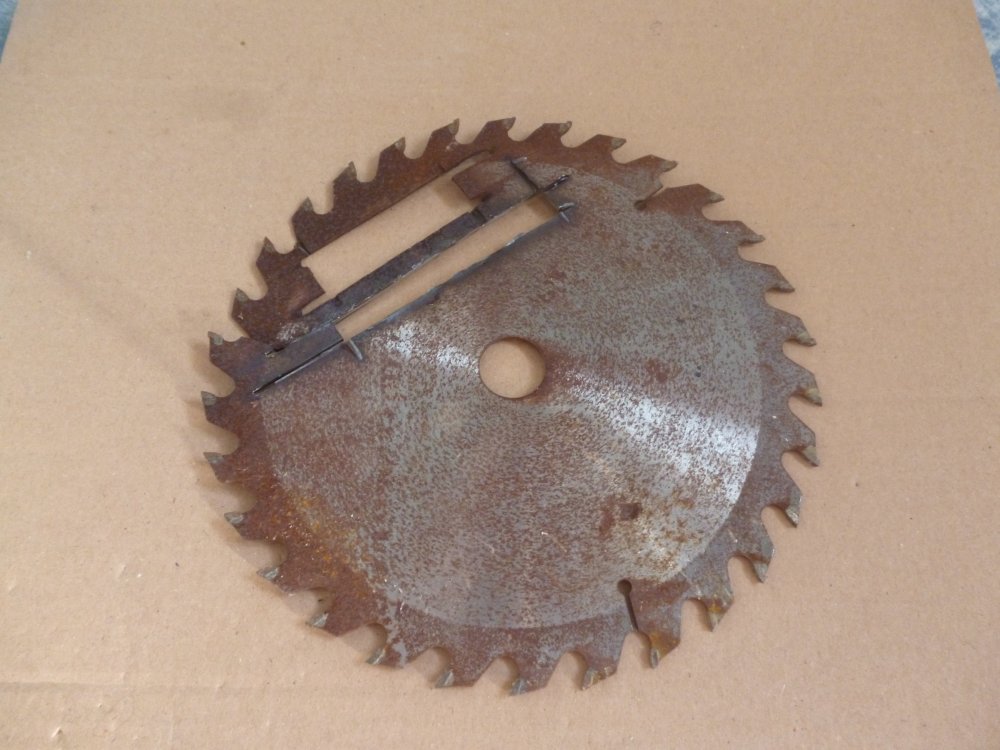

Вказувач патрона. Виготовлявся з пили від циркулярки (як матеріал для міцних деталей варто взяти на озброення). Навіть така тоненька запчастинка не піддаеця згинанню. Якщо згинаеться то пружинить на місце.
в очередной раз обалдеваю от Вашей смекалки и находчивости... как Вы раньше сказали "токарный станок с собой не возьмешь в командировку"??? - так он Вам нафиг и не нужен))))) ... смотрю, набора надфилей в кармане хватает предостаточно!
думаю як завжди догодив .... передивись все уважно - має бути те що шукав ... http://www.weaponeer.net/forum/forum_posts.asp?TID=19830&PN=1
Дякую за підказку. З світу по нитці,бідному на сорочку. В особистій переписці в мене зявилася хороша Людина яка мені активно доповагае підказками та фото з (реставраціею). Як завжди буду радий усім підказкам та критиці !.

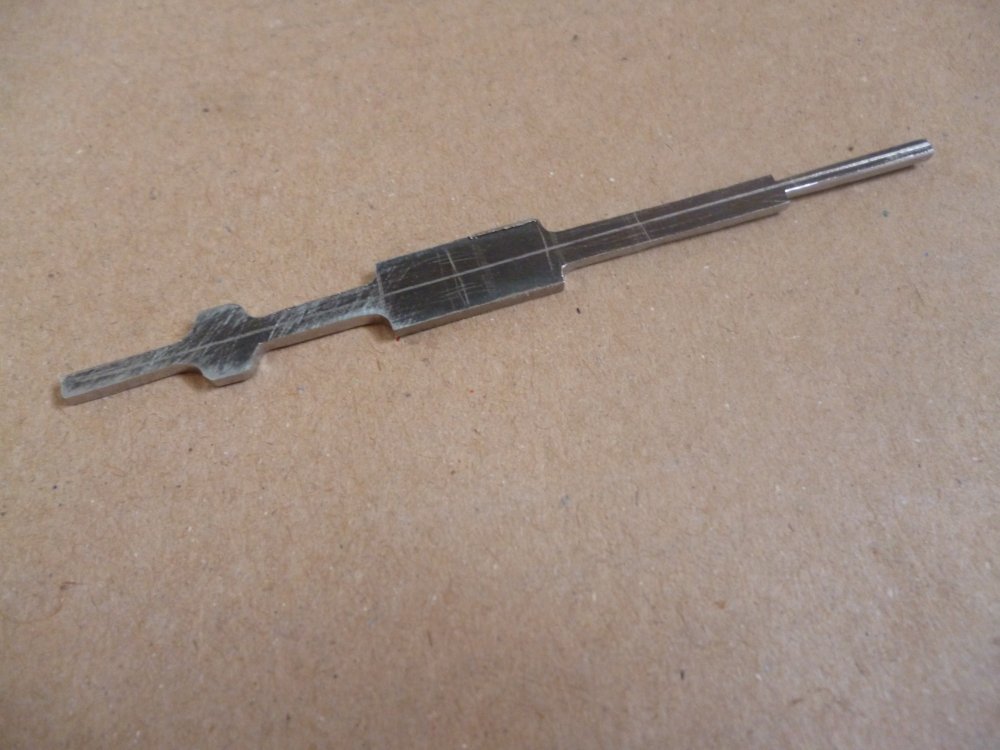

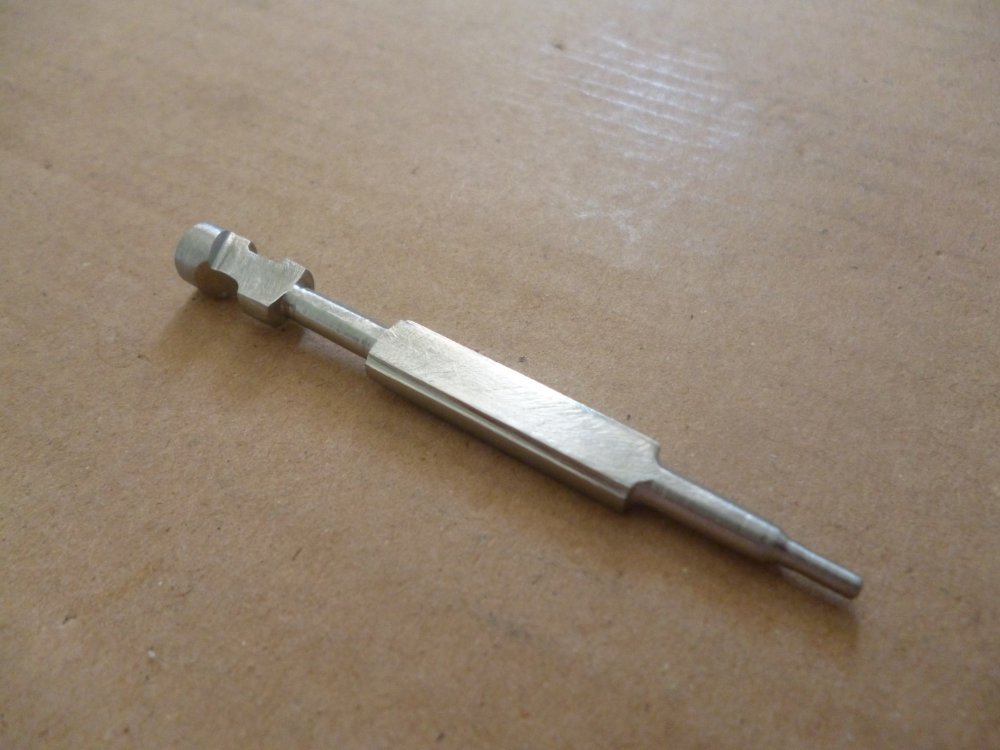

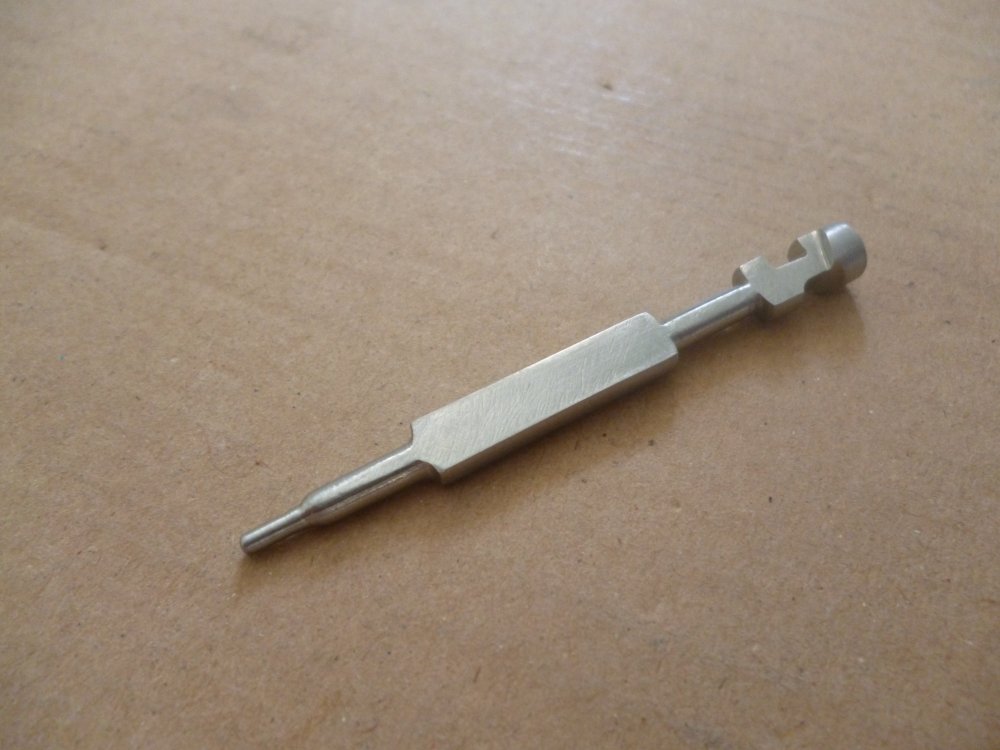

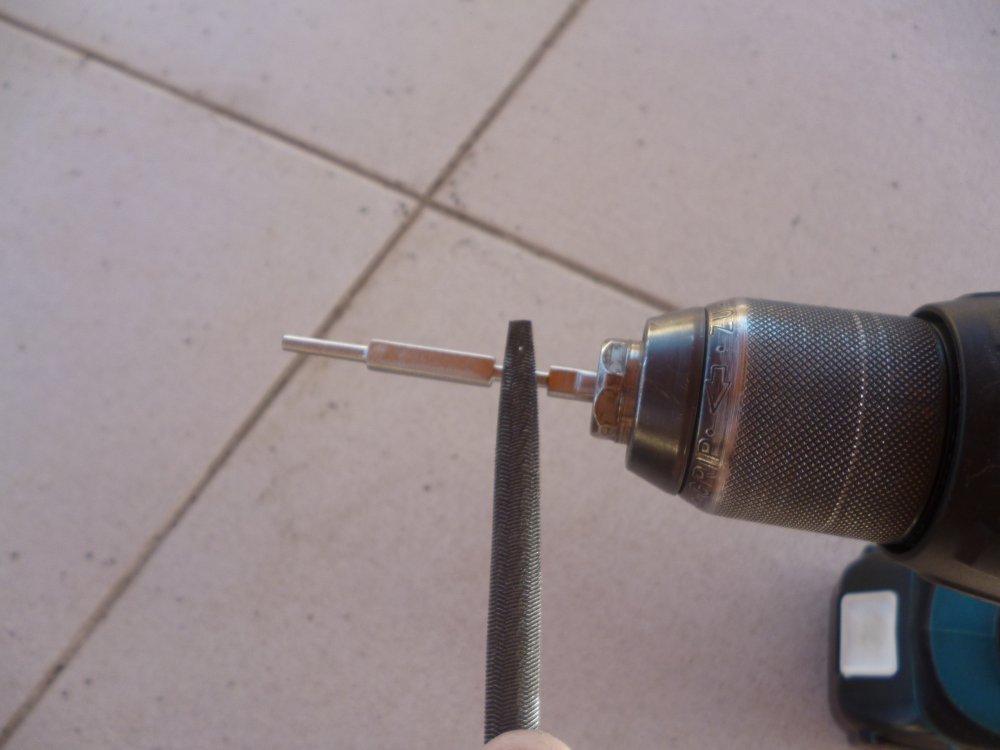

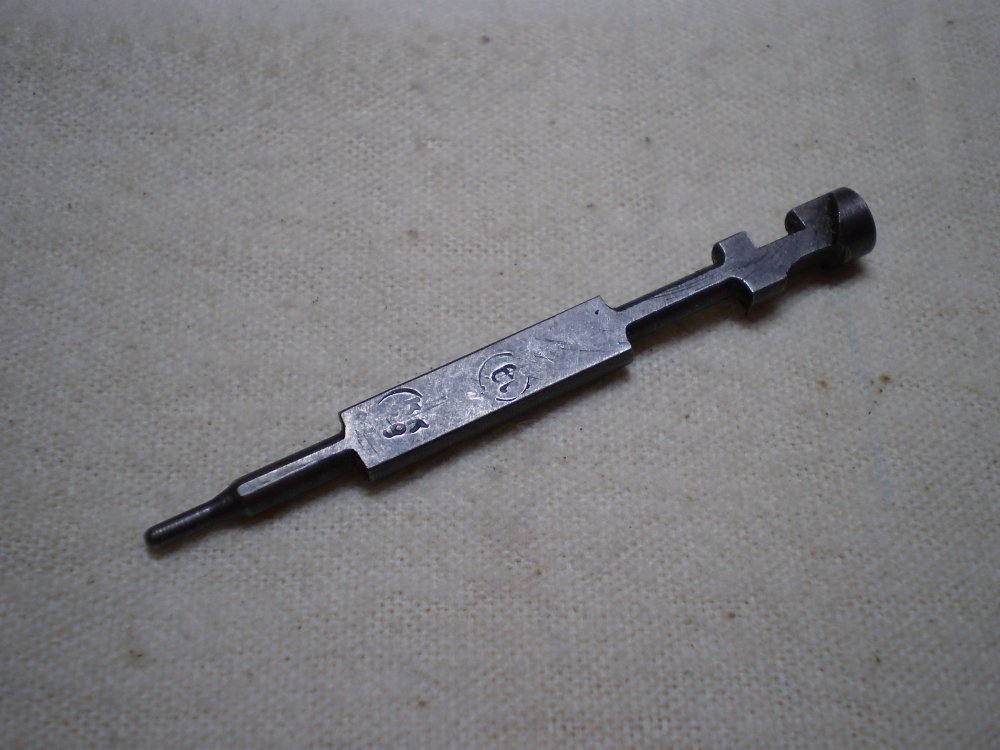

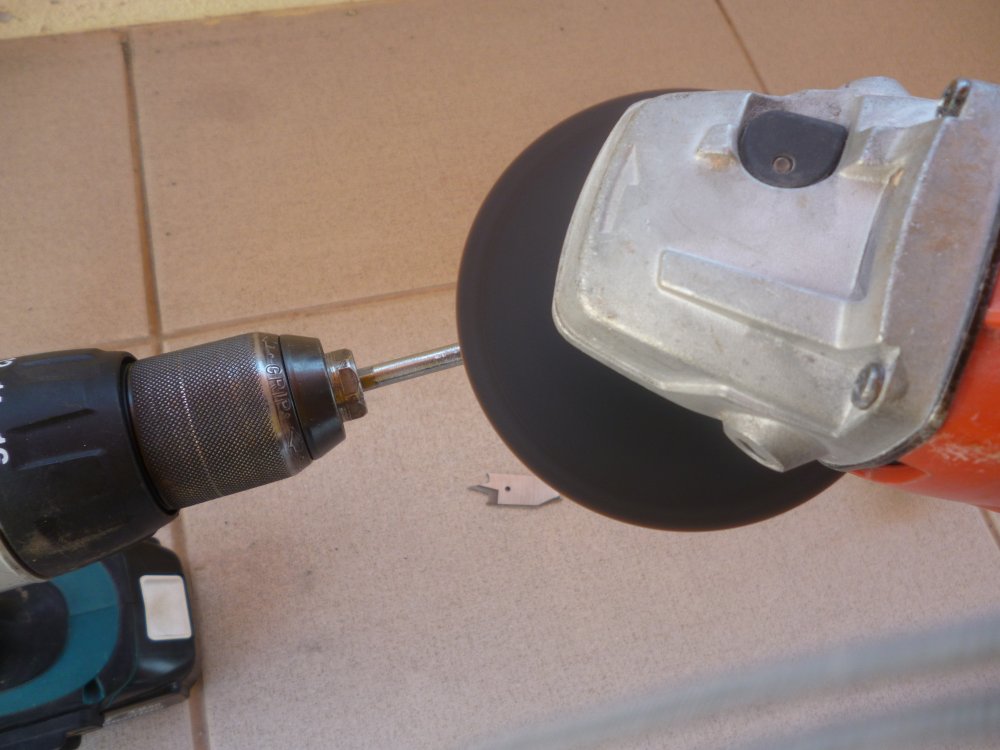

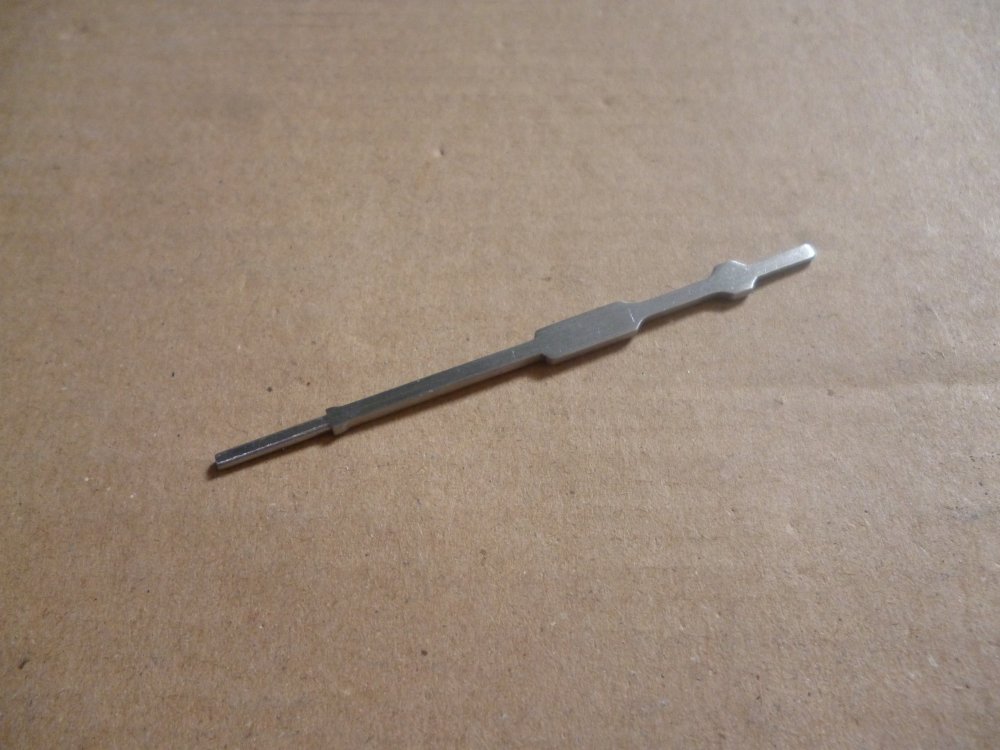

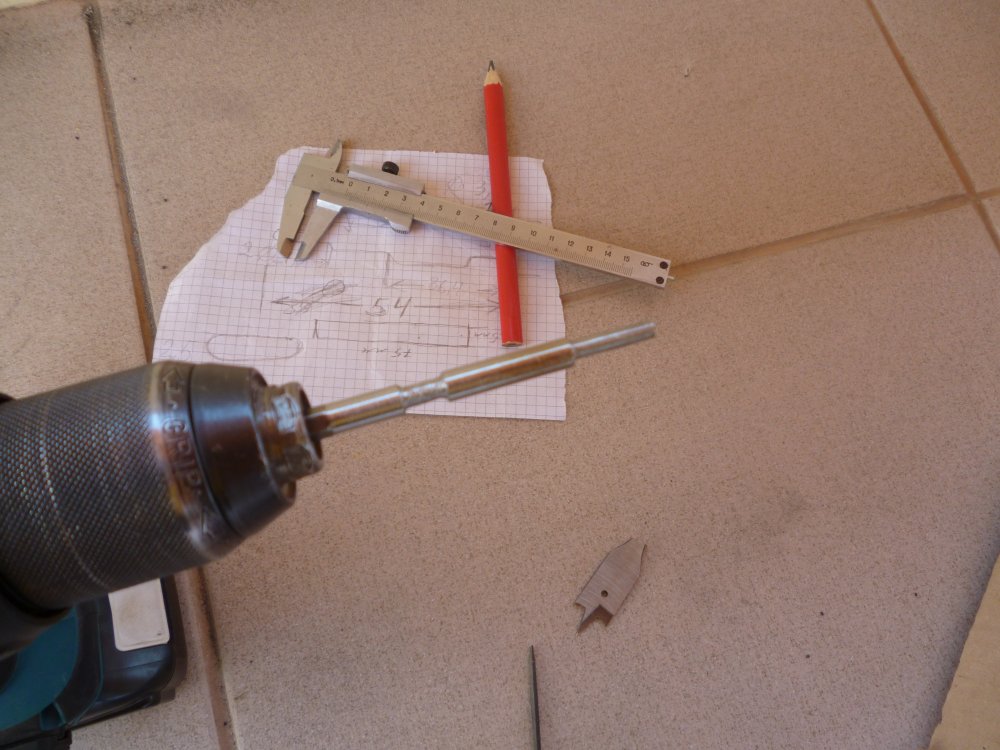

Ось змайстрував бойок. Для роботи застосовував креслення та фото для уяви. Робив з пера для висверлюваня отворів в дереві. Матеріал сталь обробляеться важко. Діаметер 7мм отож прийшлося шліфанути на 6.5мм. Бойок як влитий все працюе. Піджимаю бойок до задньої частини в рівень з( дзеркалом) провалюеться шпиньок з зубом та включаеться запобіжник.

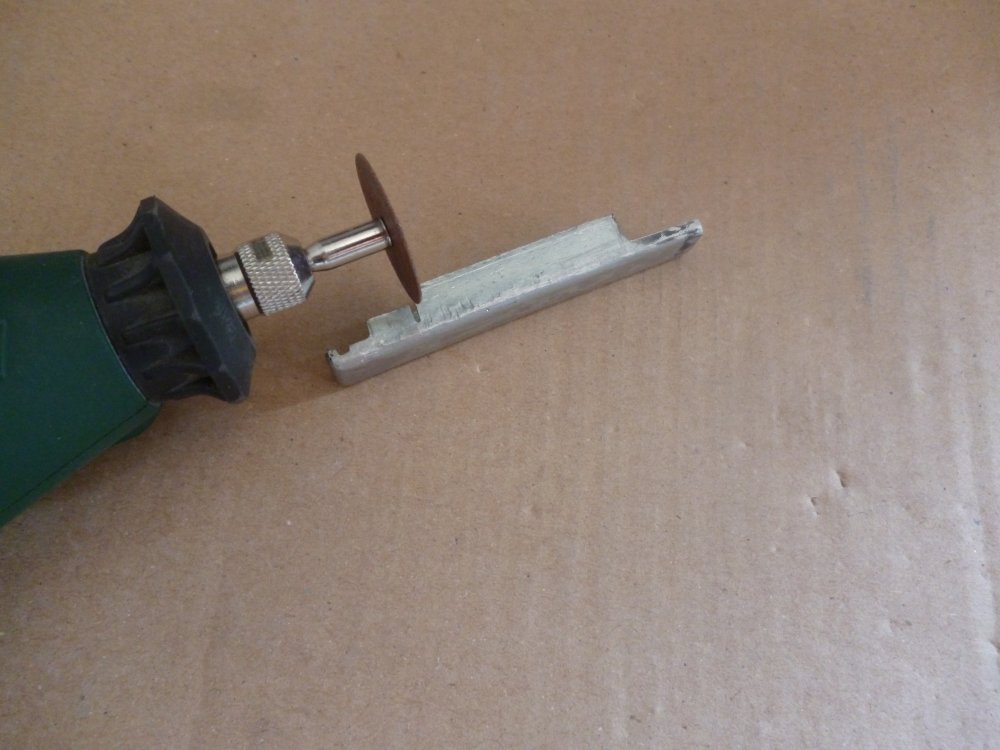

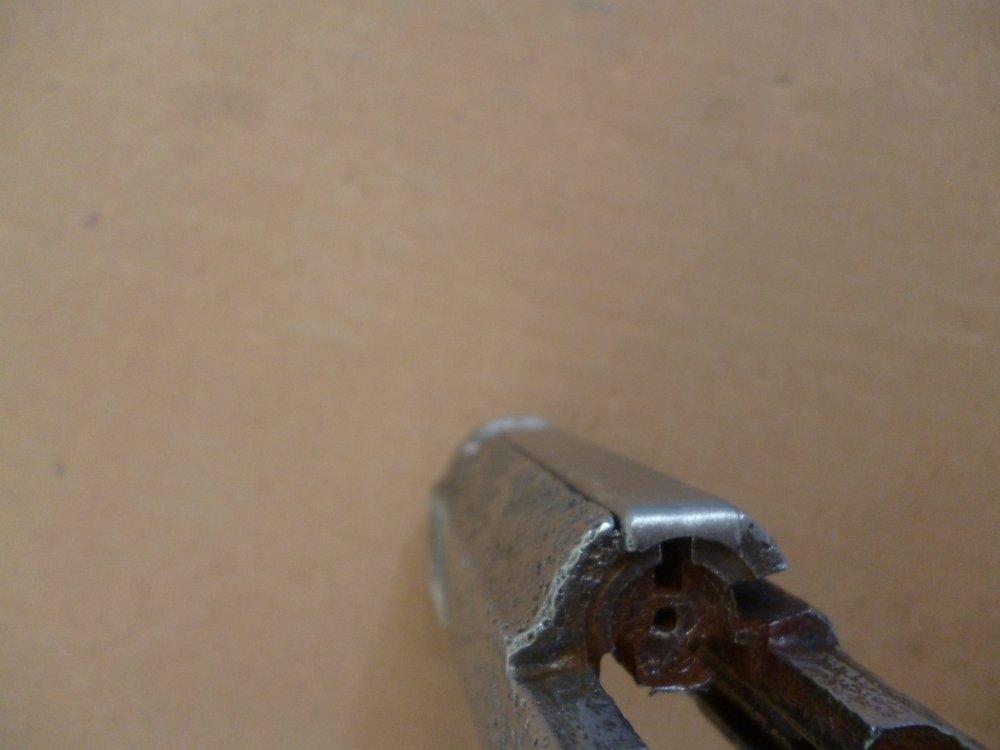

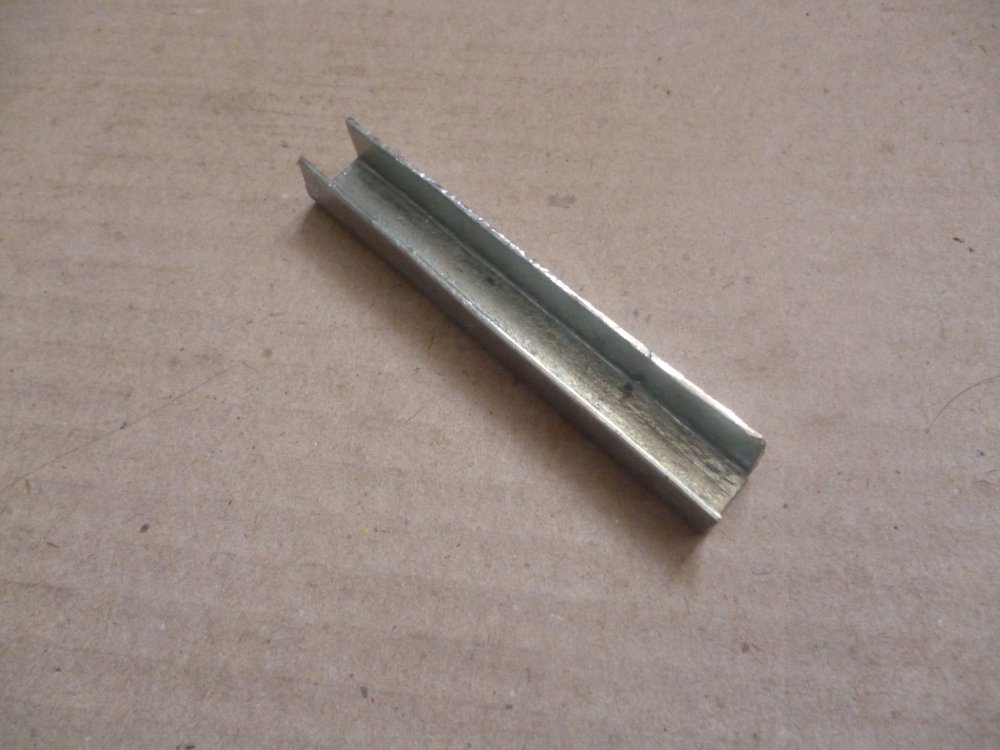

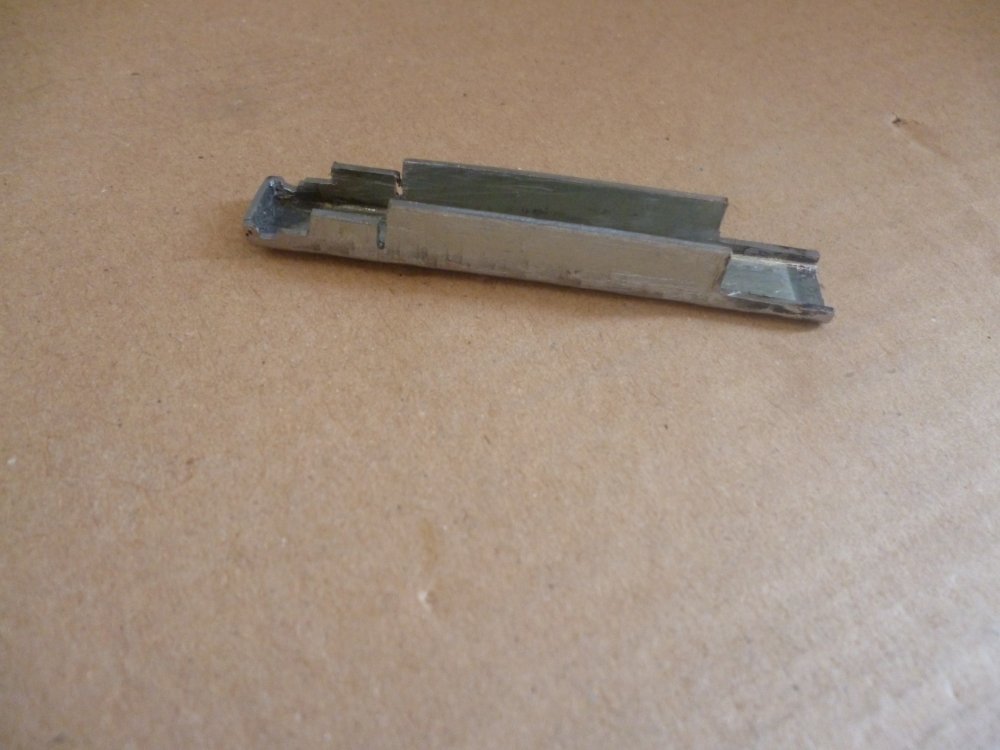

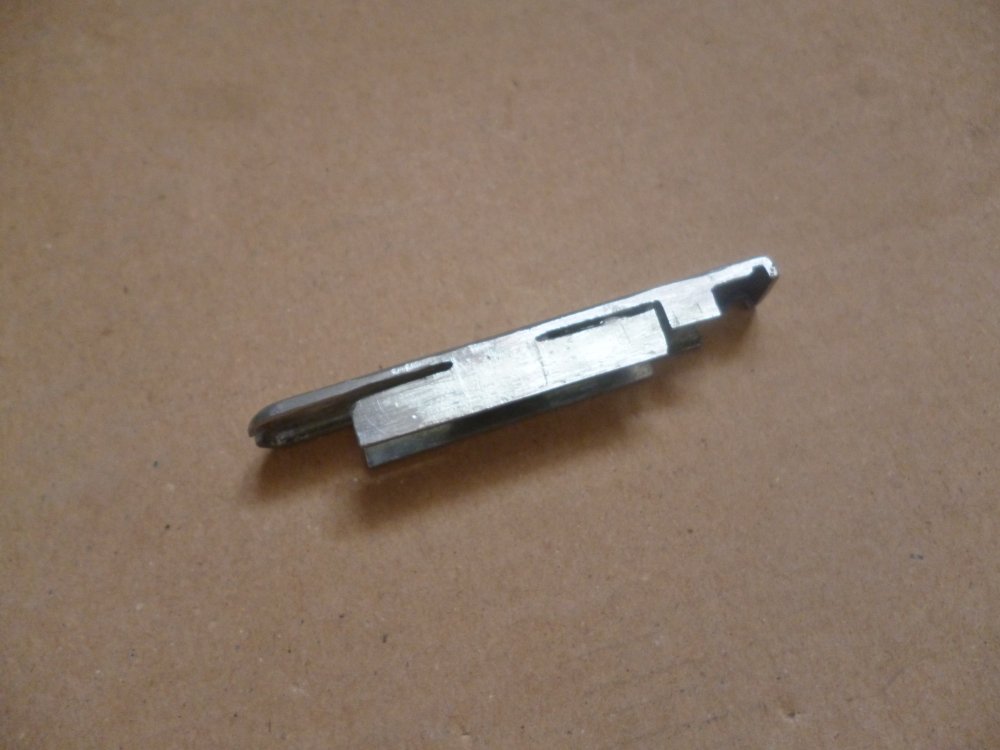

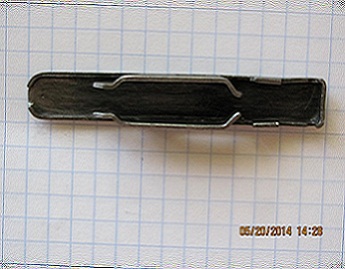

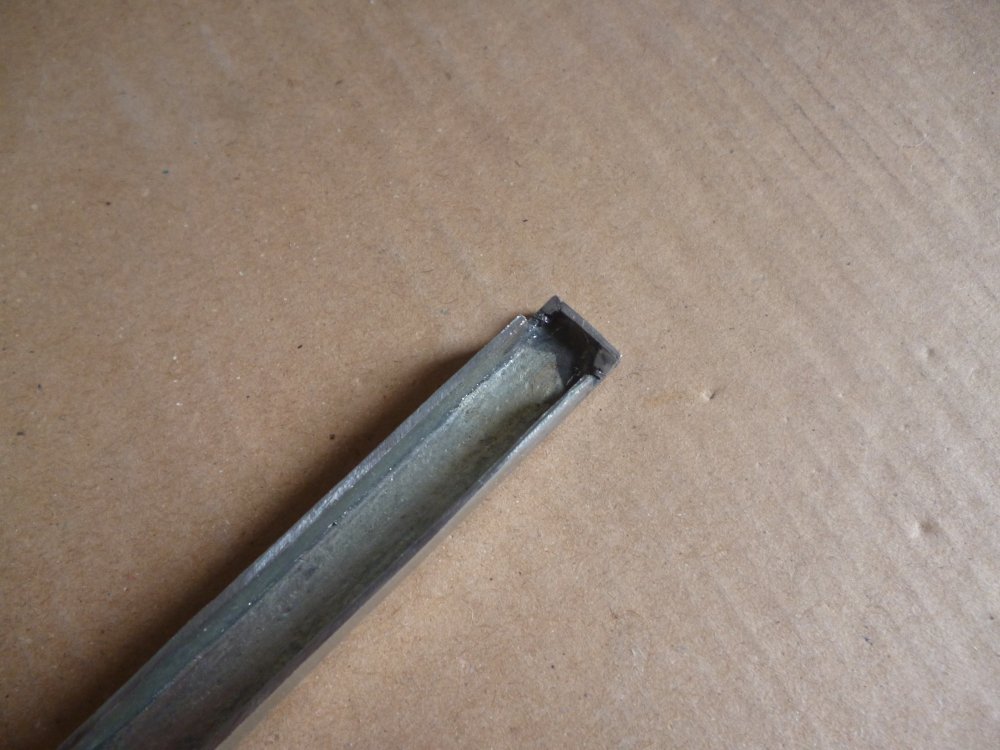

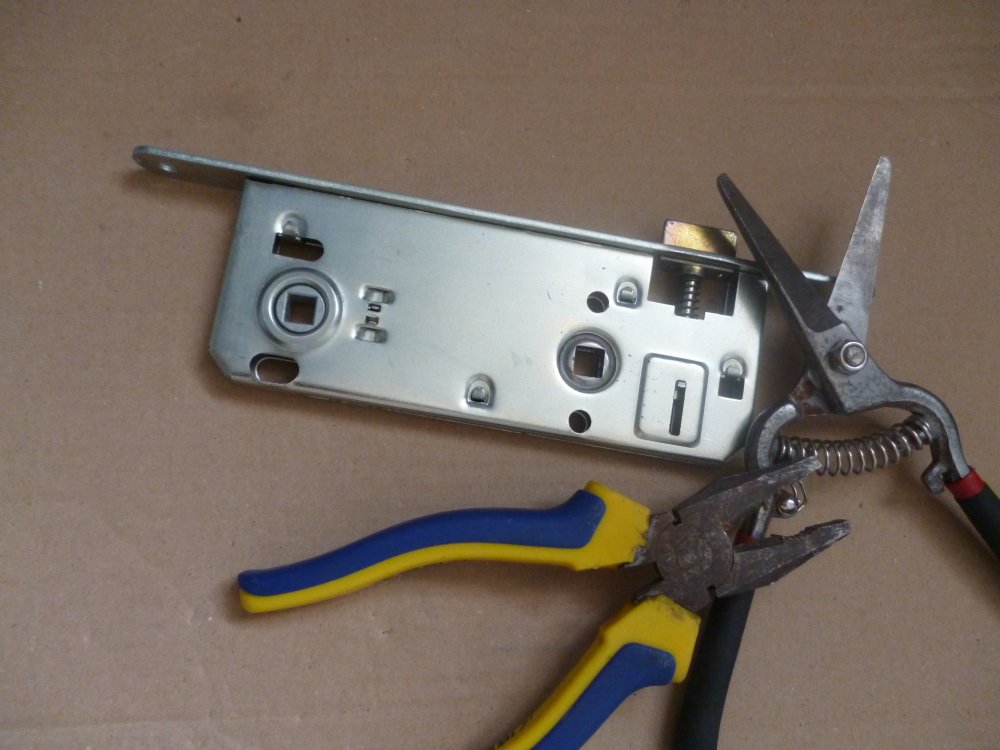

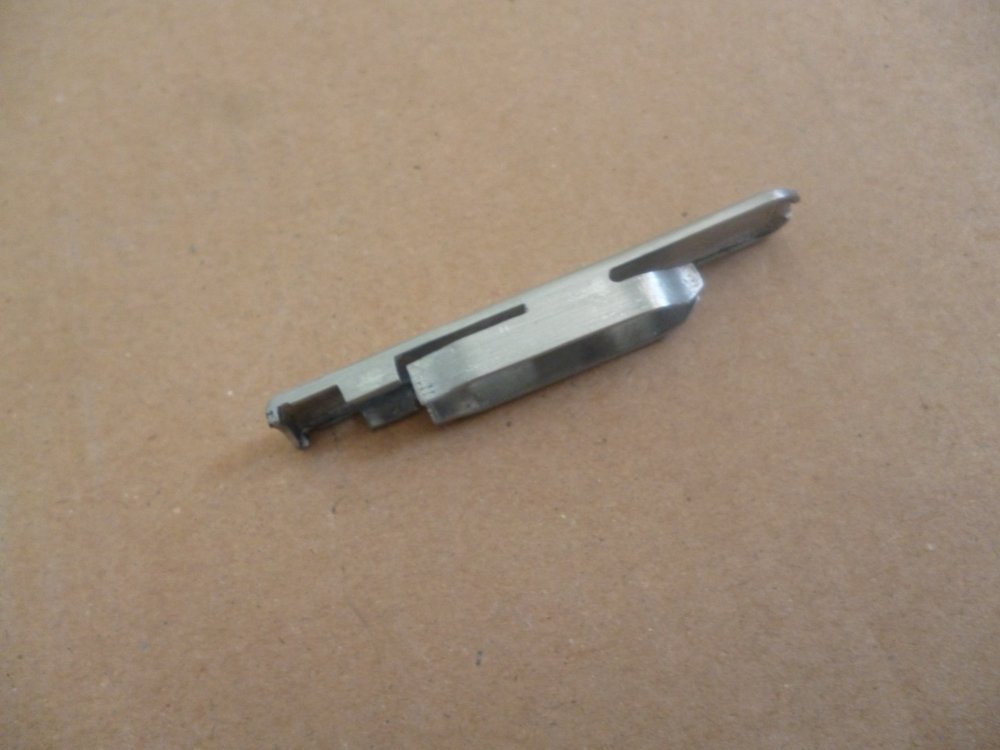

Вчора змайстрував кришку бойка. Для виготовлення брав корпус замка. Матеріал піддаеться чеканці округлостей та легко обробляеться. В підсумках в обраному матеріалі засумнівався, на замку пружинив а ось на кришці пружинить слабовато. Після десь 20 раз зняти та поставити вирівнюеться з малесенької дуги в рівно. Пізніше спробую чуть закалити якщо метал підійде під закалку. Креслення не маю робив з фото які мені прислав MrJonsson в достатній кількості. Фото підігнав на моніторі в розмір і до діла. Кришка встае штивно. Щоб спростити роботу при чеканці переднього зуба, зарізав загнув та підварив (фото 5). Спочатку прорізи робив з допомогою гравера після чого сточив надфіль на тонко і підгонку робив надфілем. Фото по порядку роботи.

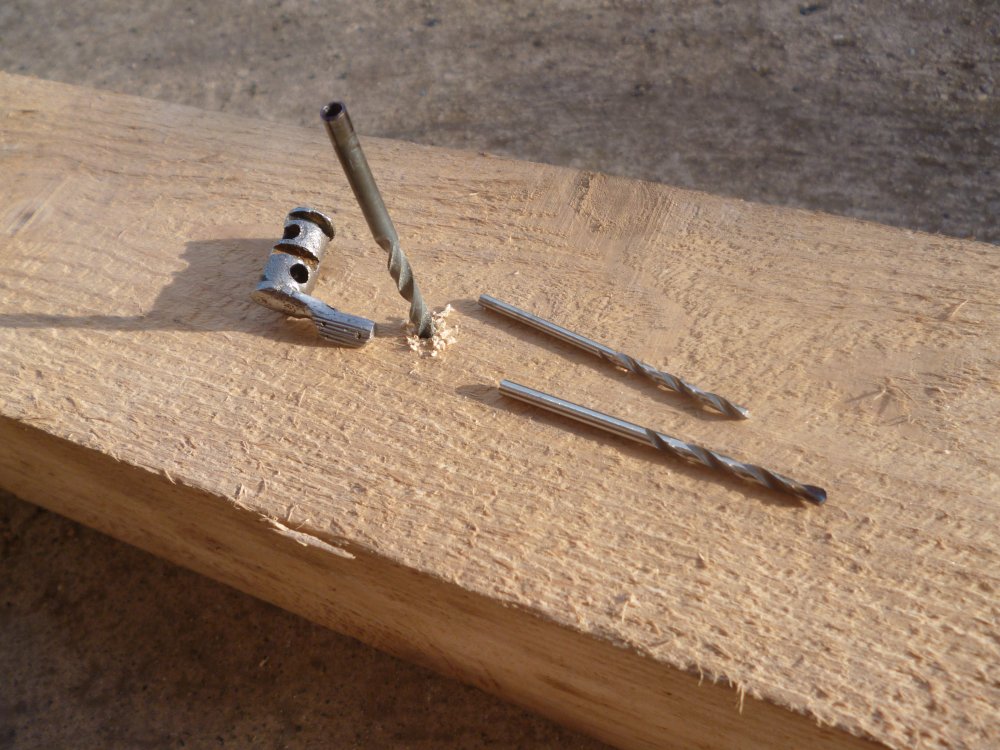

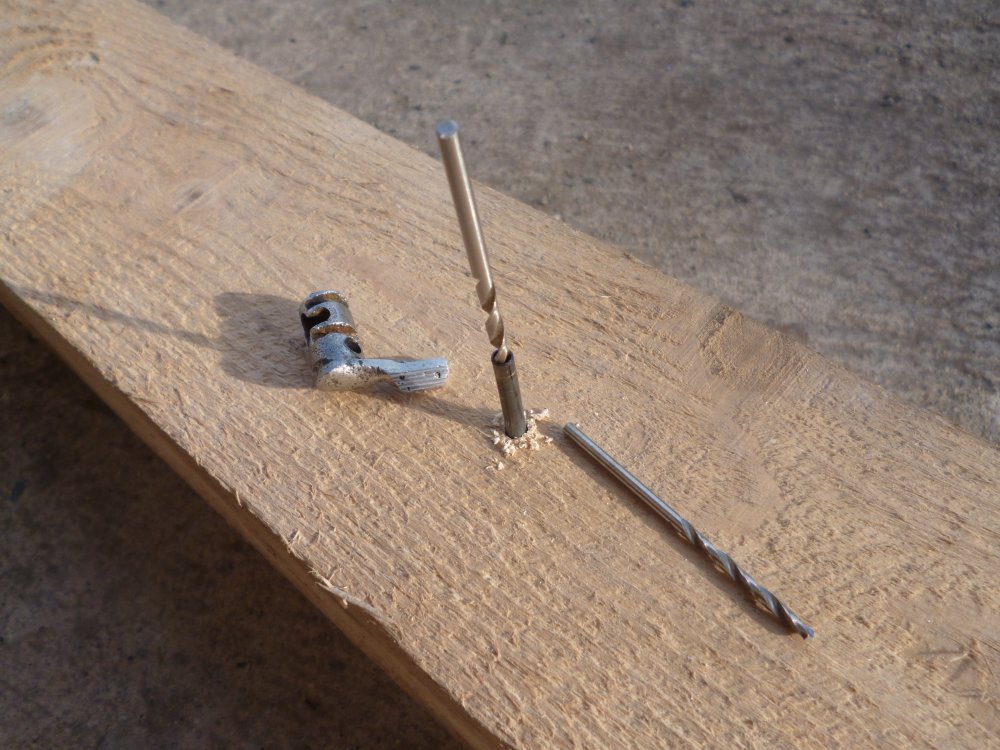

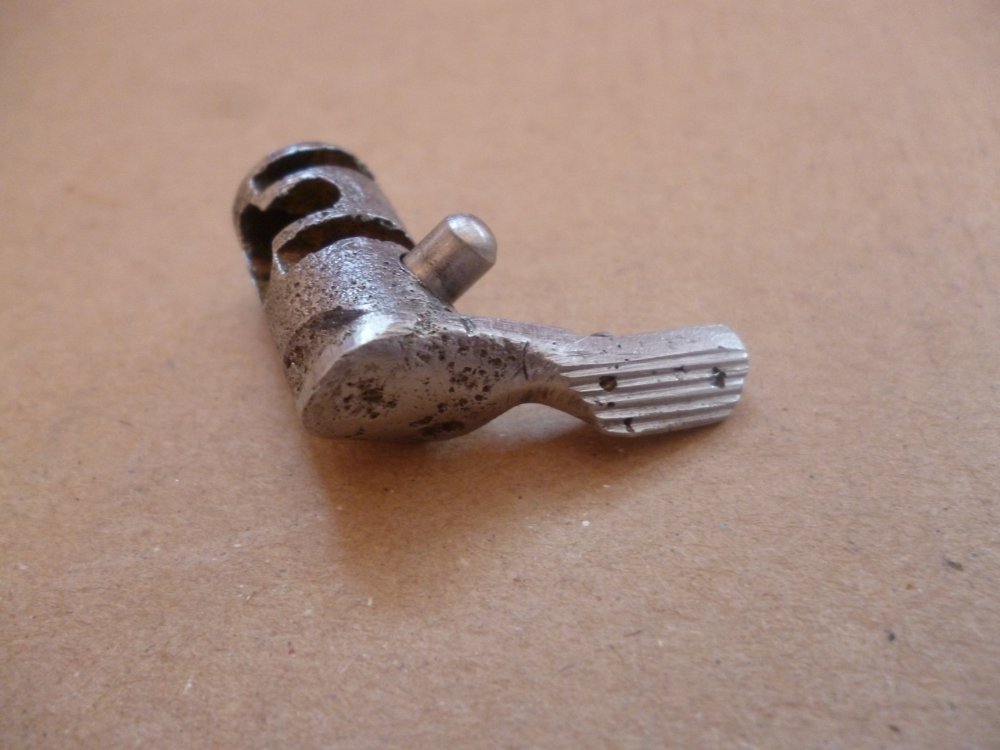

Фіксатор запобіжника. Для виготовлення як завжди взяв сверло підходящого діаметру. Вкрутив сверло в брусок. Просверлів в ньому відповідний отвір (спочатку тоненьким сверлом сверлів щоб надати дорогу для більшого сверла (три рази точив сверло поки просверлів)). Обрізав в розмір надав відповідну форму. Фіксатор готовий. Запобіжник фіксуеться все як годиник.

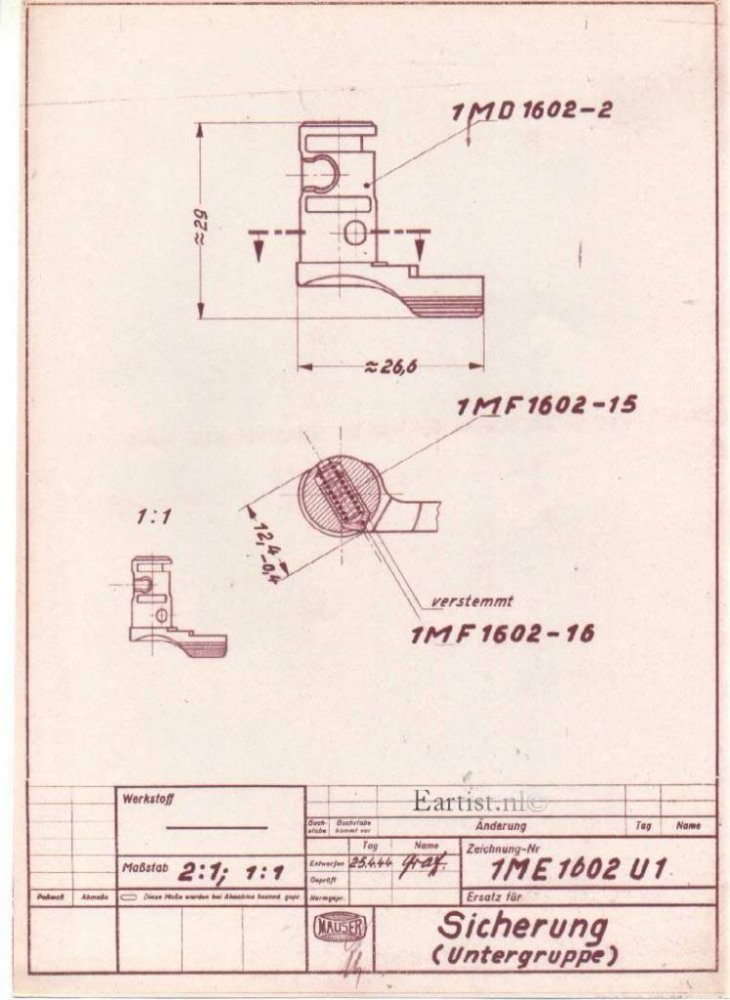

Пригодились чертежи? ... я уже не могу подобрать слова для похвалы ... то что Вы проделываете - словами не выразить ... прям маньяк какой то
