Траки WWII (каталог) - Германия, СССР, союзники.

Франция

Траки от техники, которую Вермахт использовал на Восточном фронте.

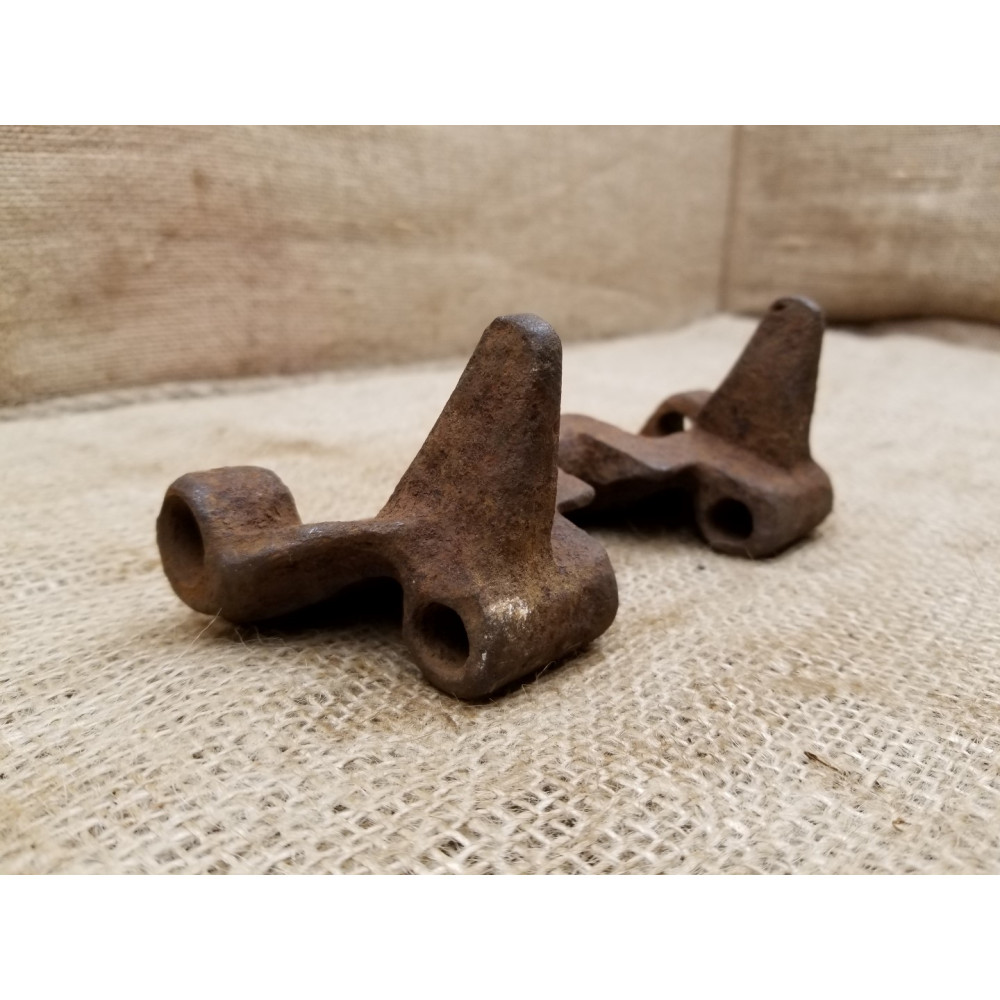

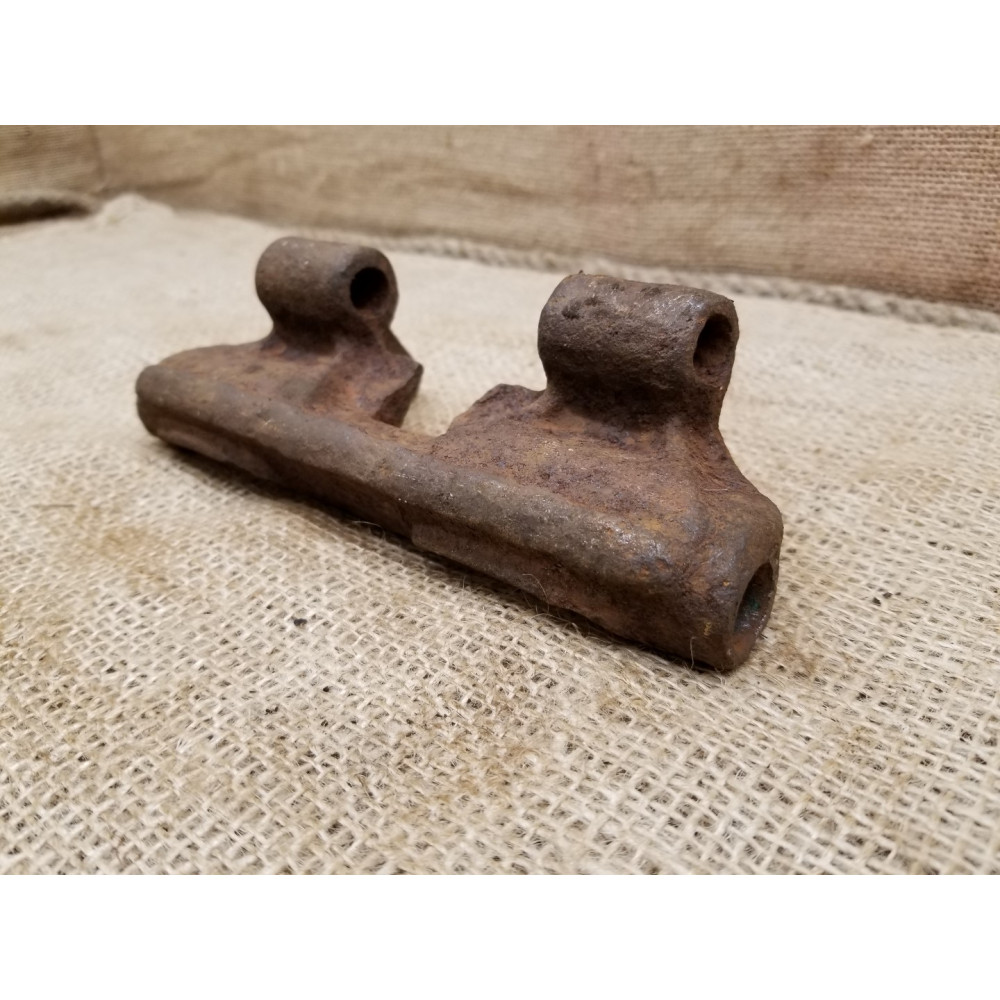

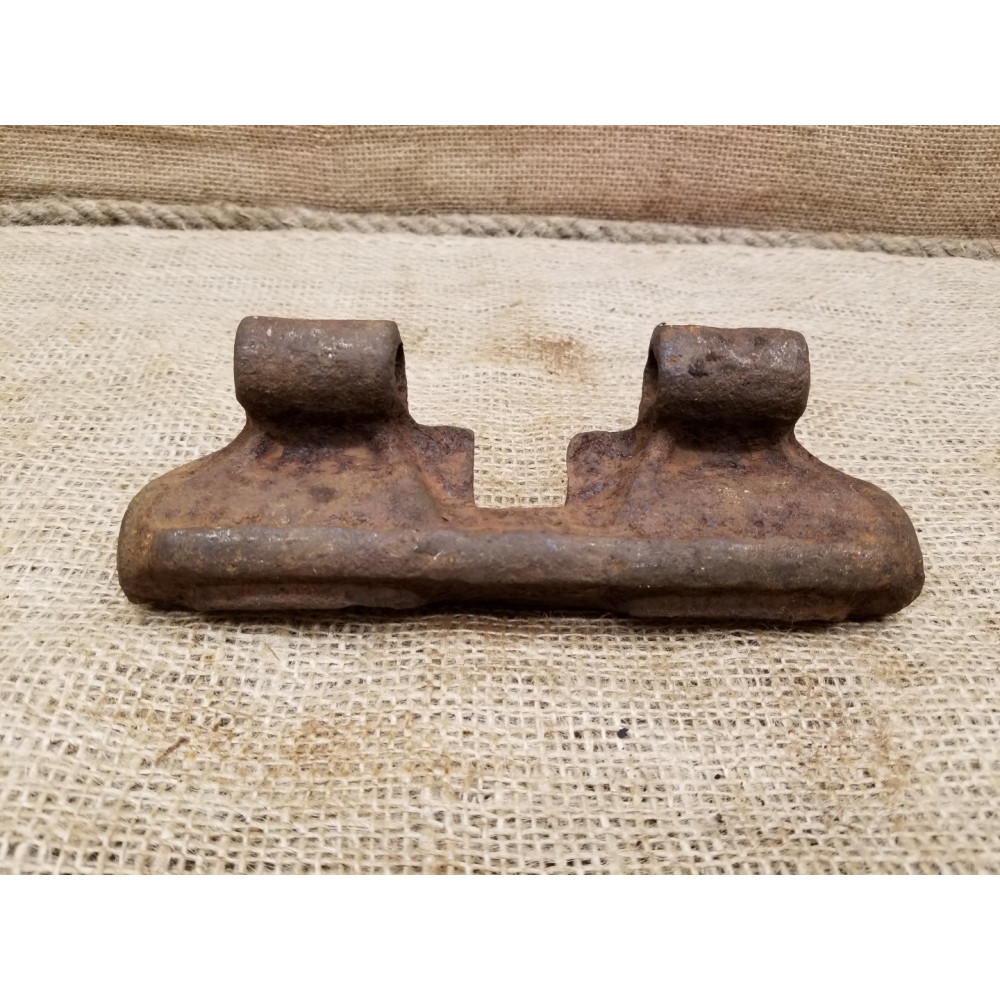

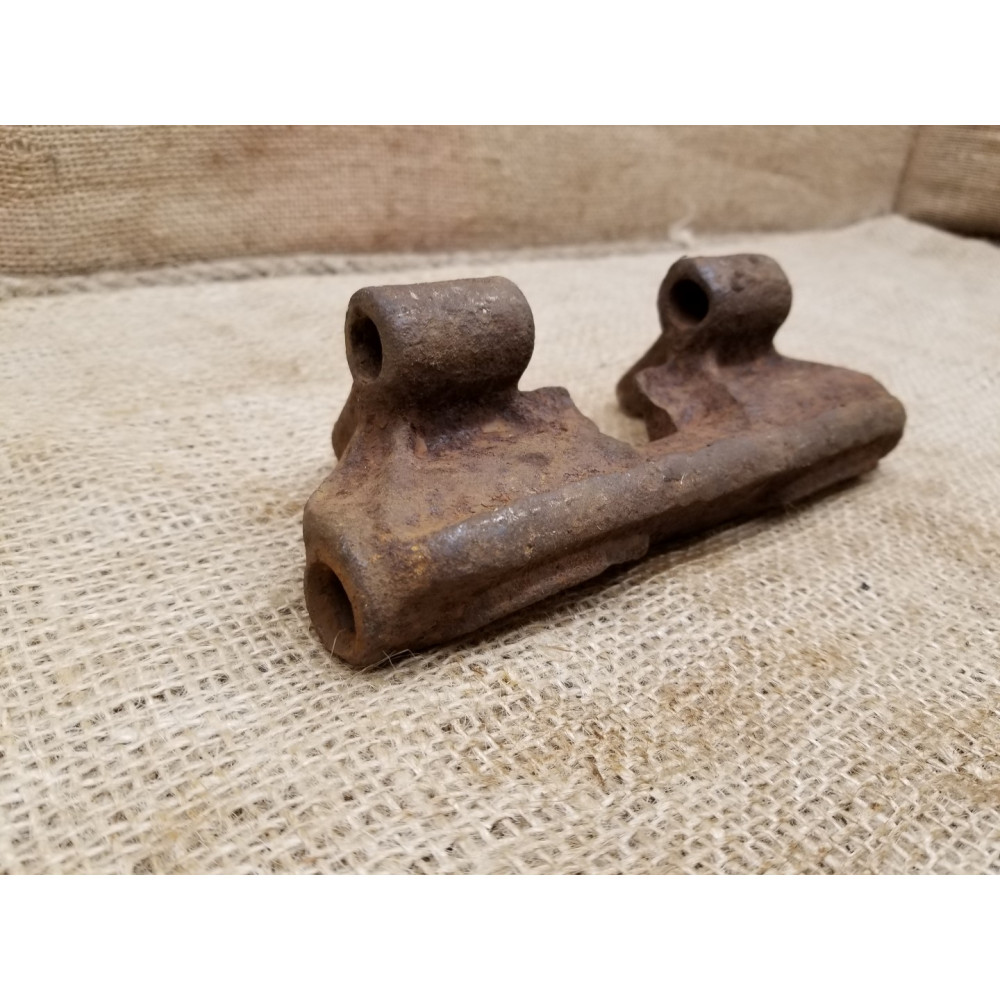

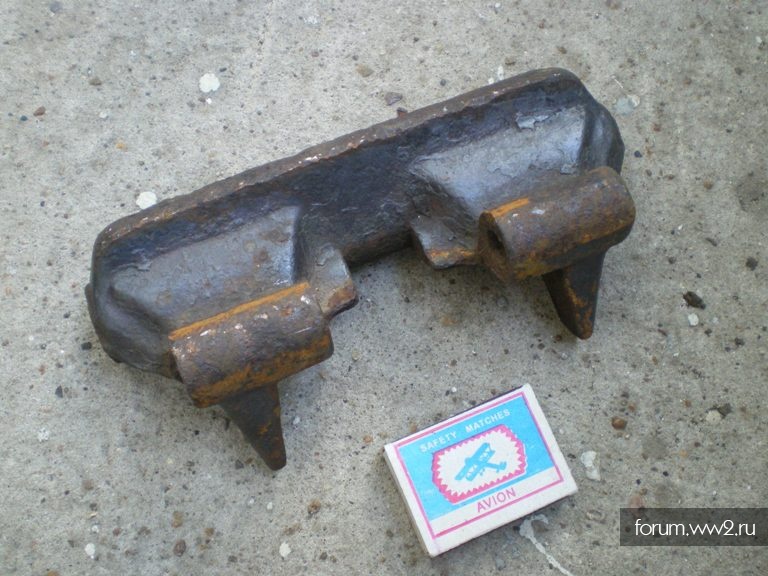

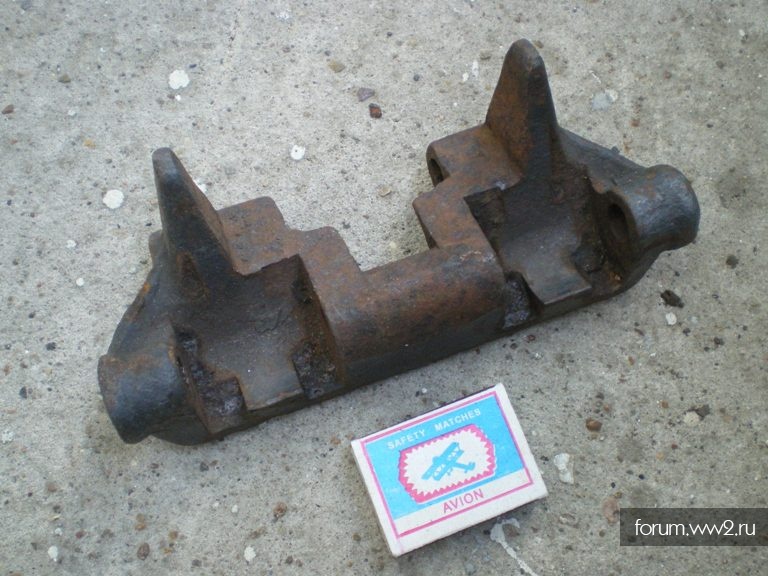

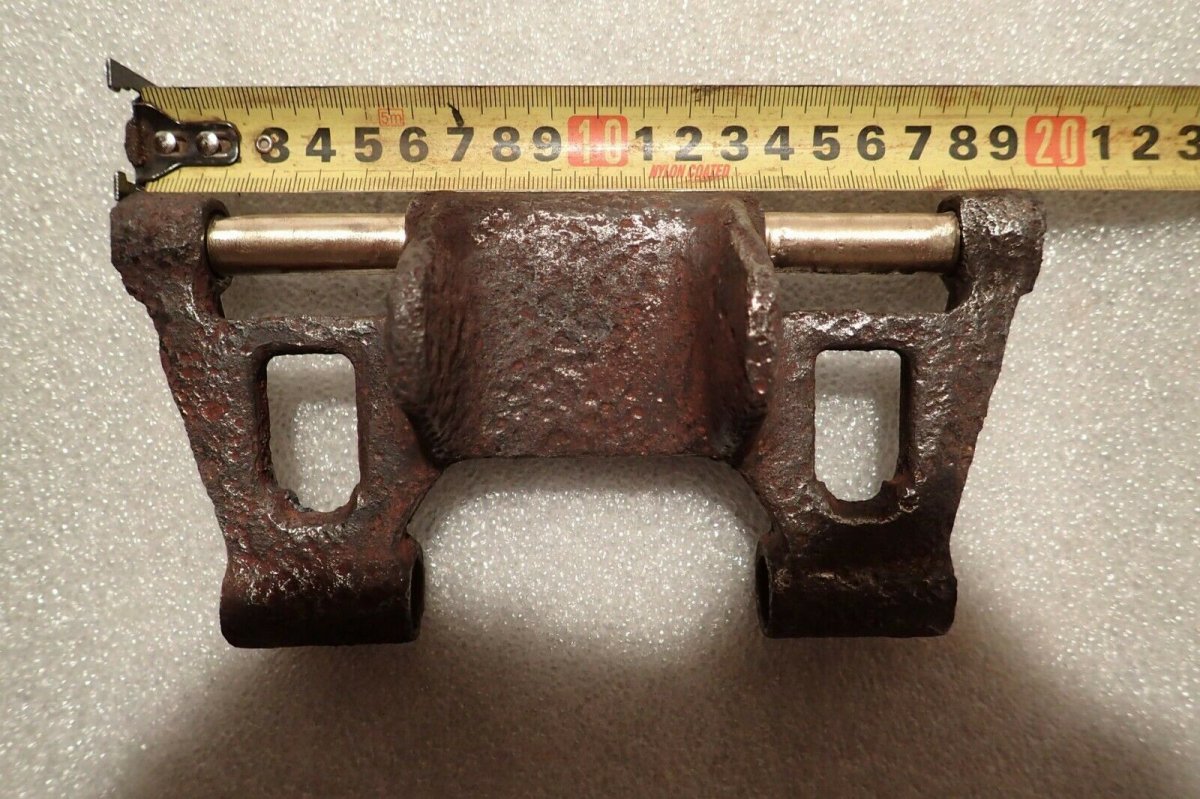

184 мм

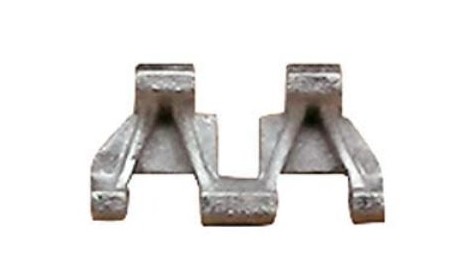

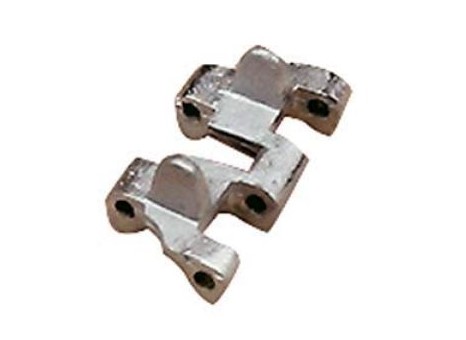

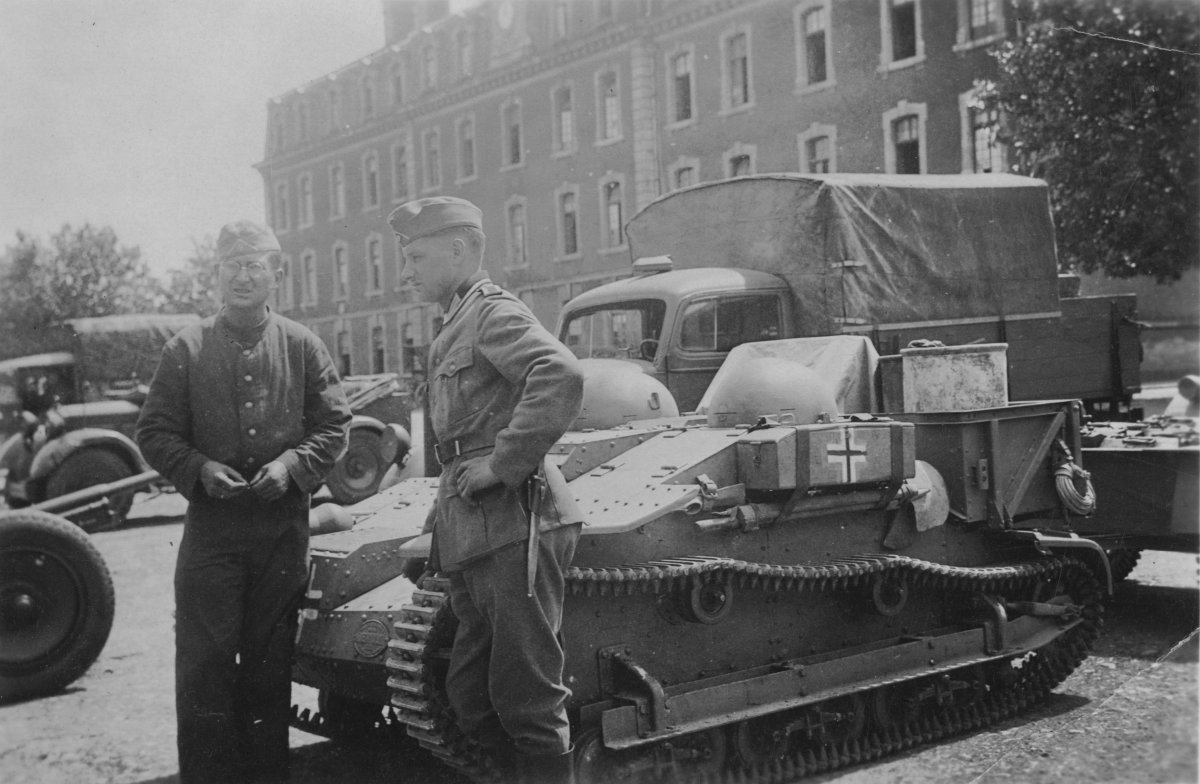

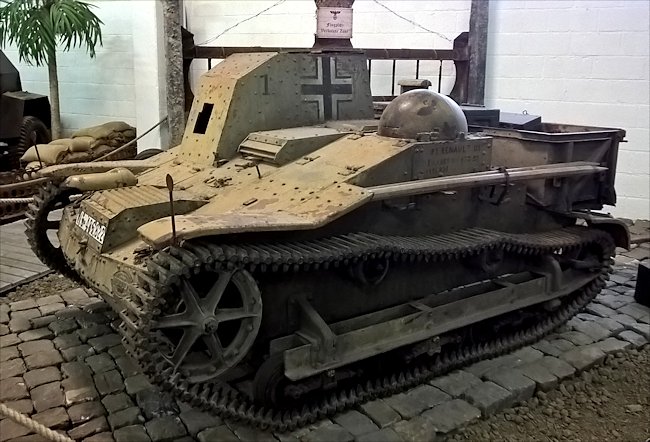

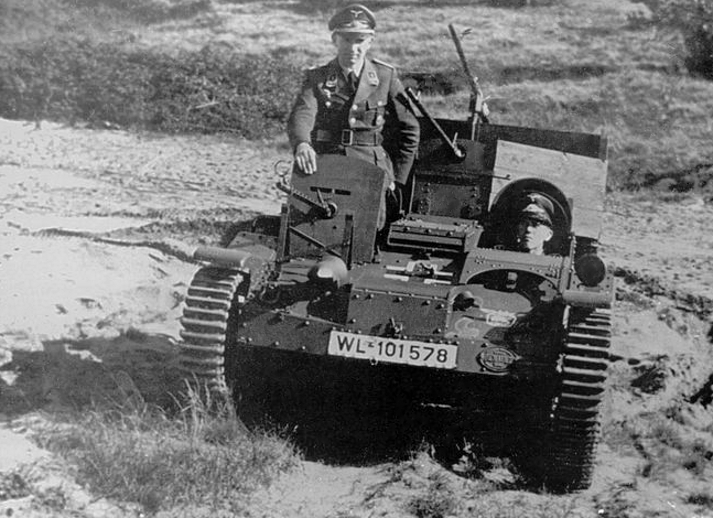

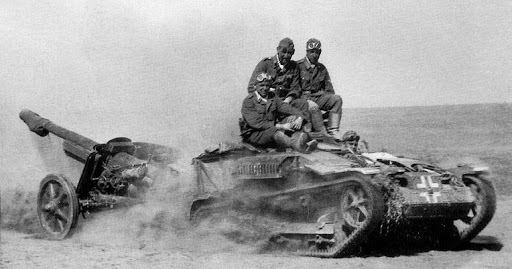

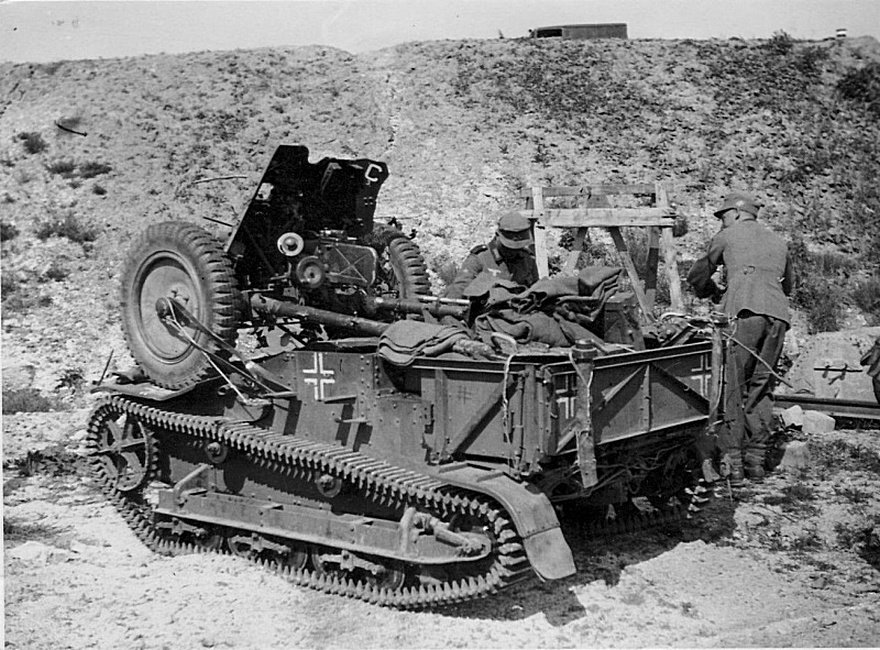

Renault UE Chenillette

Лёгкий бронетранспортёр - танкетка. Германия использовала трофейные французские танкетки (3 000 штук) как тягачи, под названием — UE 630 (f)



220 мм

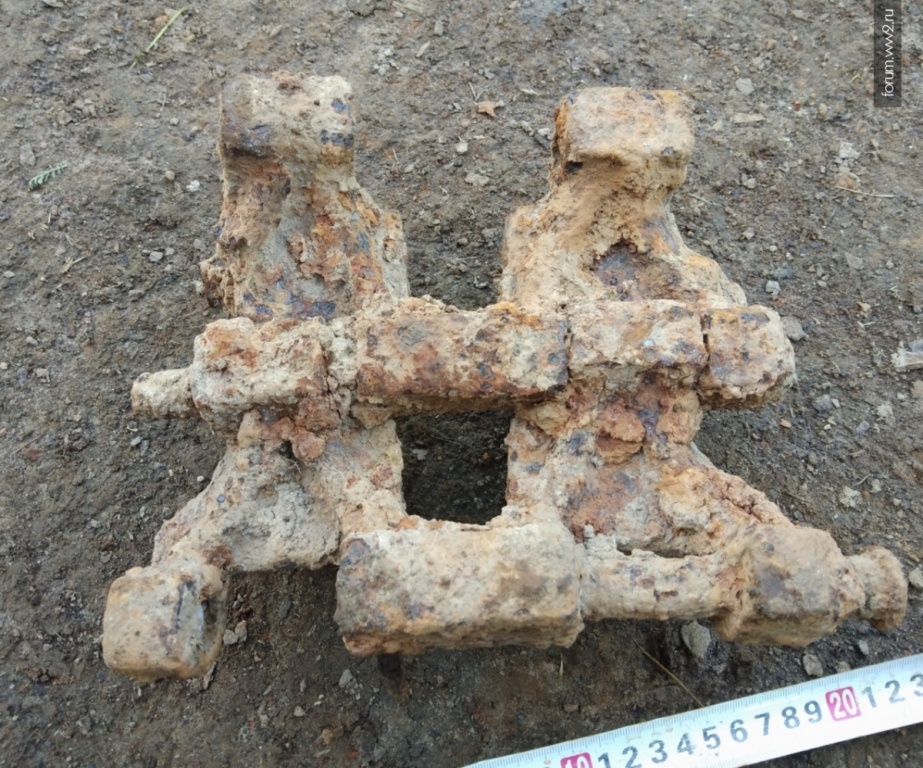

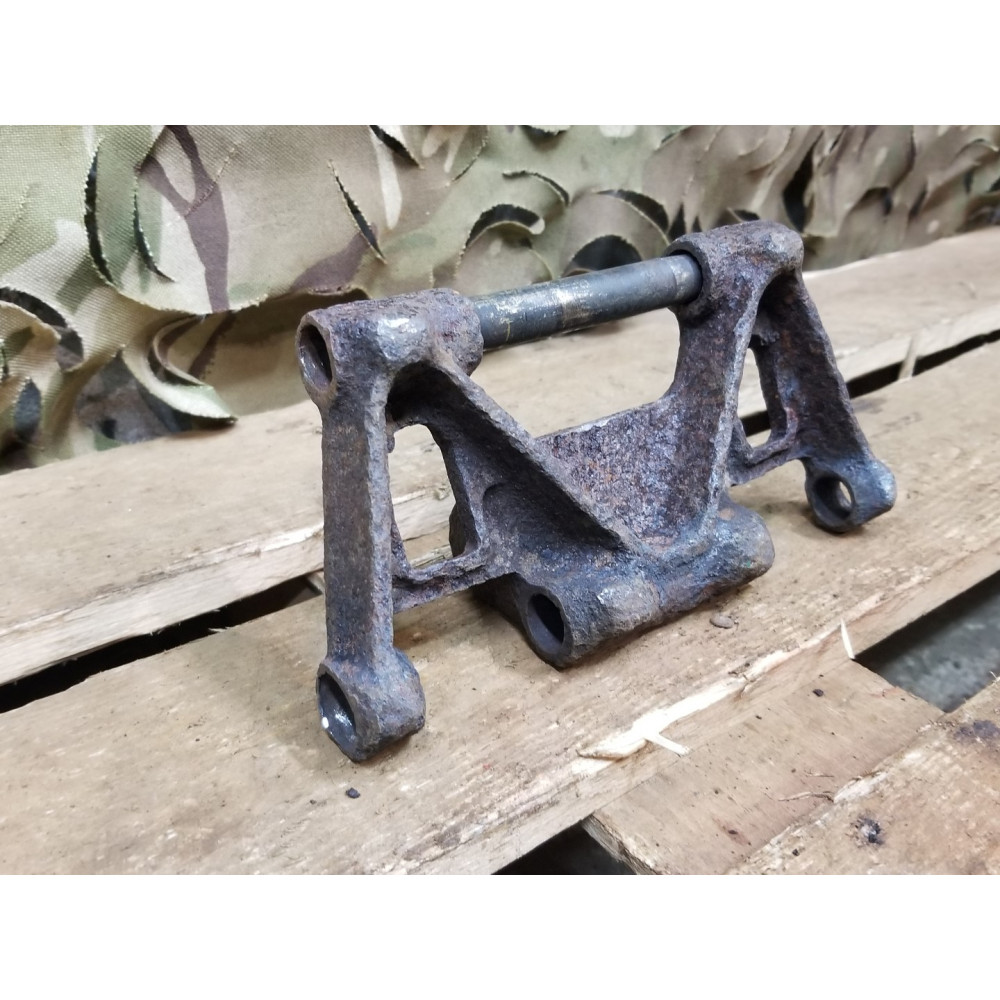

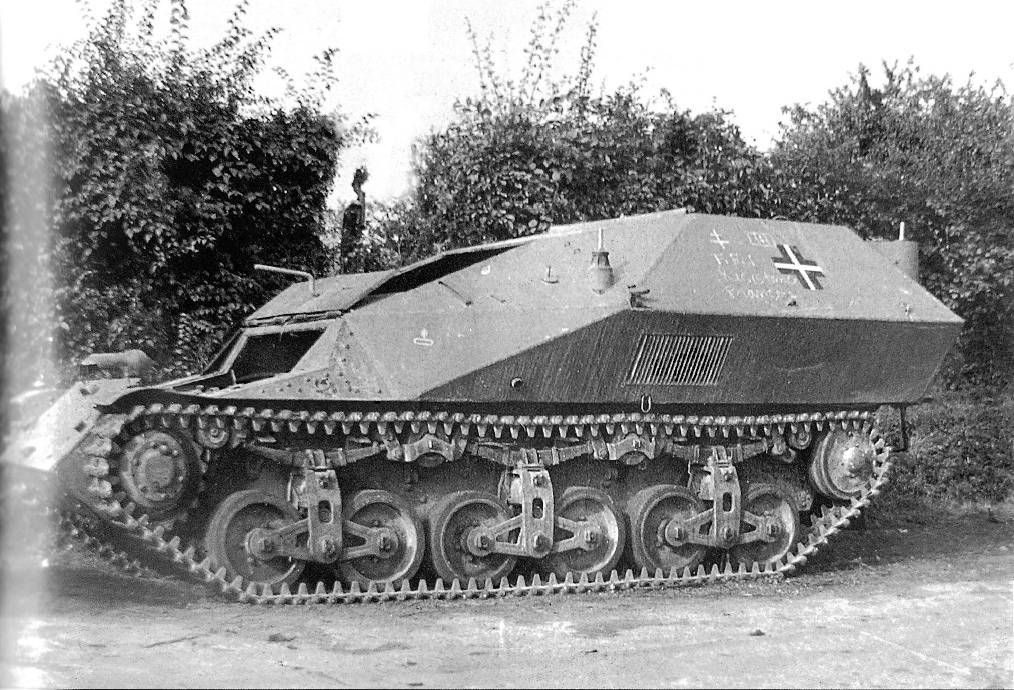

Lorraine 37L, Lorraine 38L

Французский бронетранспортёр. Вермахт захватил 330 машин.

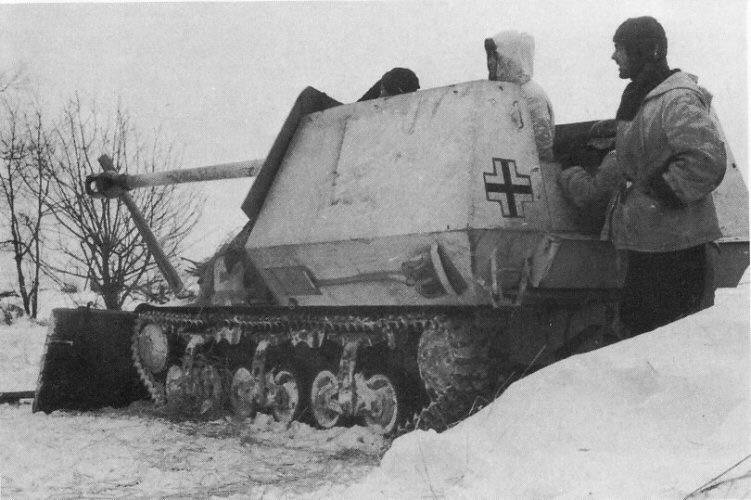

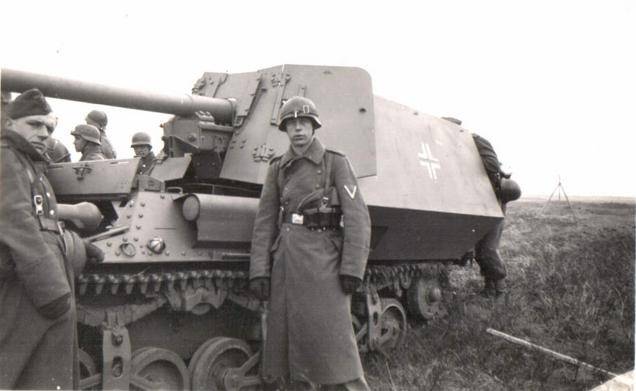

Sd.Kfz. 135 "Marder I" (7,5 cm Pak 40/1 auf Lorraine Schlepper (f))



10,5 cm leFH 18/4(SF) auf GW Lorraine Schlepper (f)



Großer Funk-und Beobachtungspanzer auf Lorraine-S(f)



260 мм

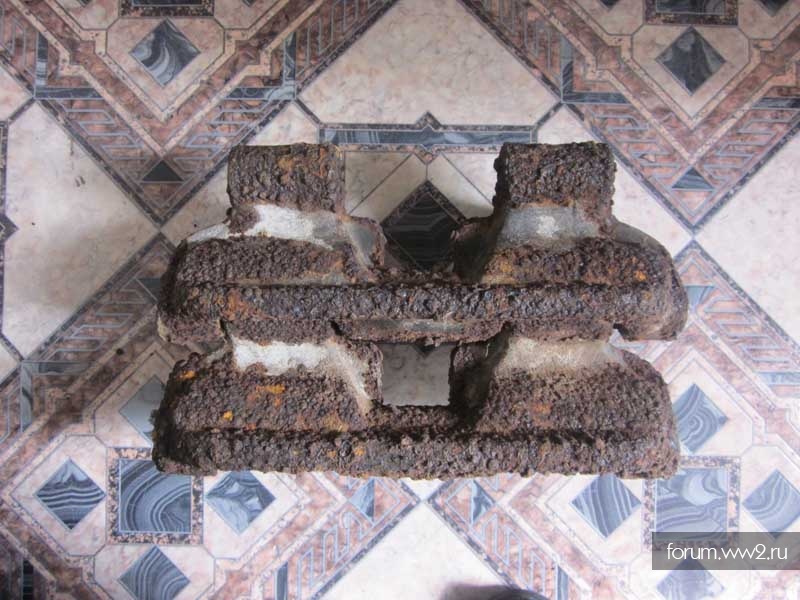

Renault R 35

Французский лёгкий пехотный танк. Германия использовала трофейные французские танки (800 - 840 штук) как тягачи или самоходки, под названием — 35R 731(f).


Не имею качественных фото, но трак визуально похож на трак от Renault UE Chenillette.

4.7 cm Pak(t) (Sfl) auf Fgst.Pz.Kpfw.35 R 731(f)


Bergeschlepper 35 R (f)


Panzerkampfwagen 35R 731(f)



360 мм

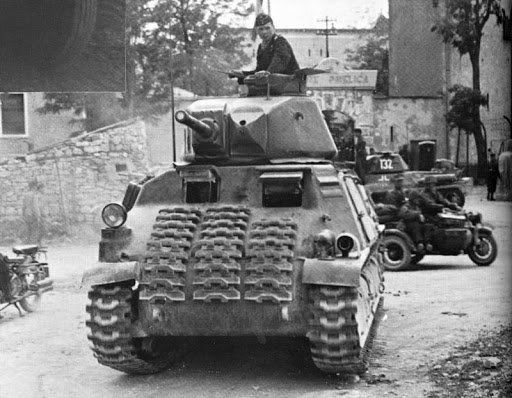

SOMUA S35

Французский средний танк. Германия использовала трофейные французские танки (297 штук) в борьбе с партизанами, или для охранения стратегически важных объектов, под названием — S35 739 (f).



Pz.Kpfw.739(f)

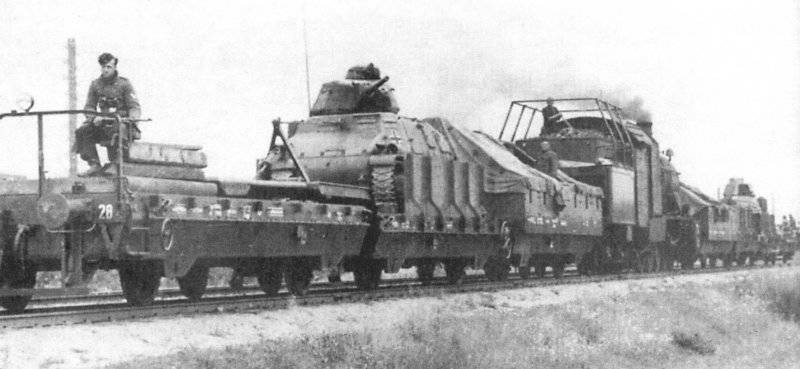

На железнодорожной платформе для охранения железной дароги.



500 мм

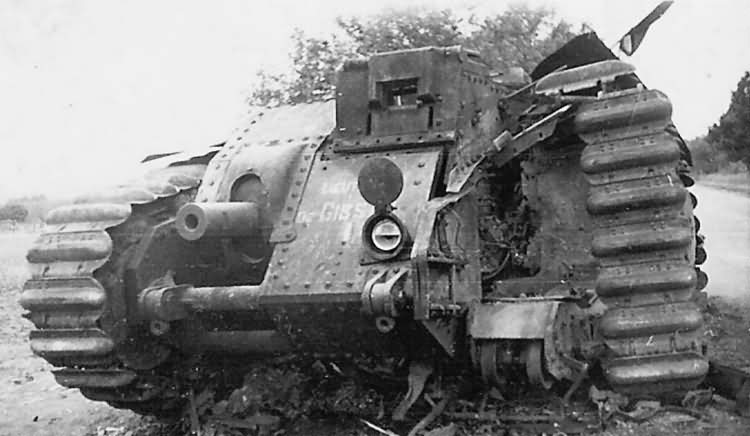

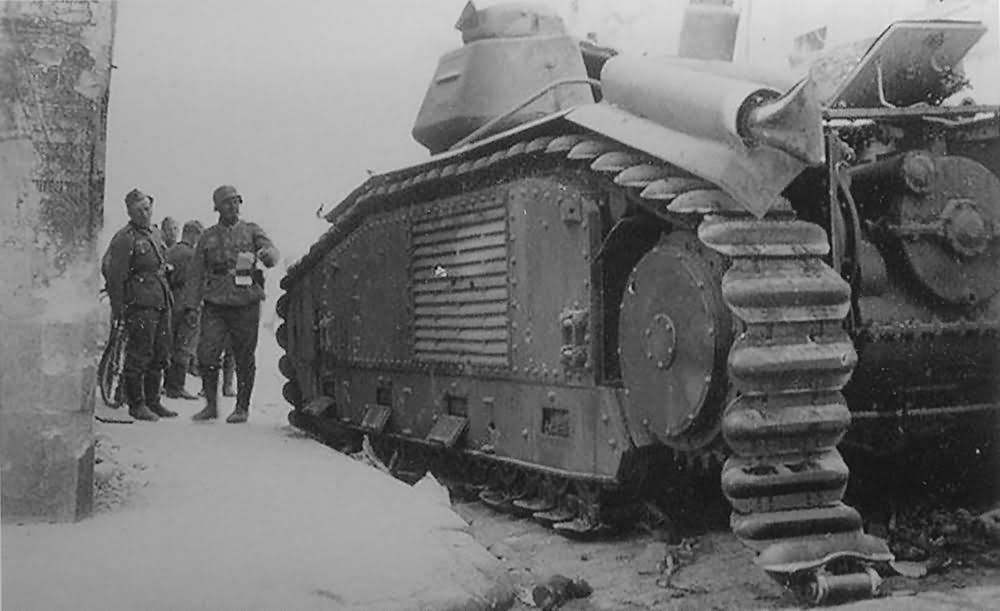

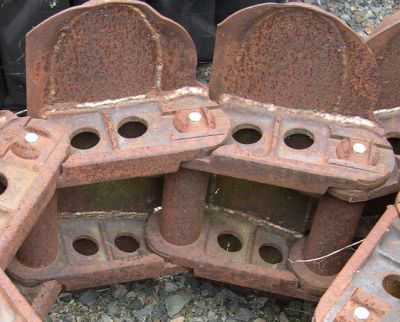

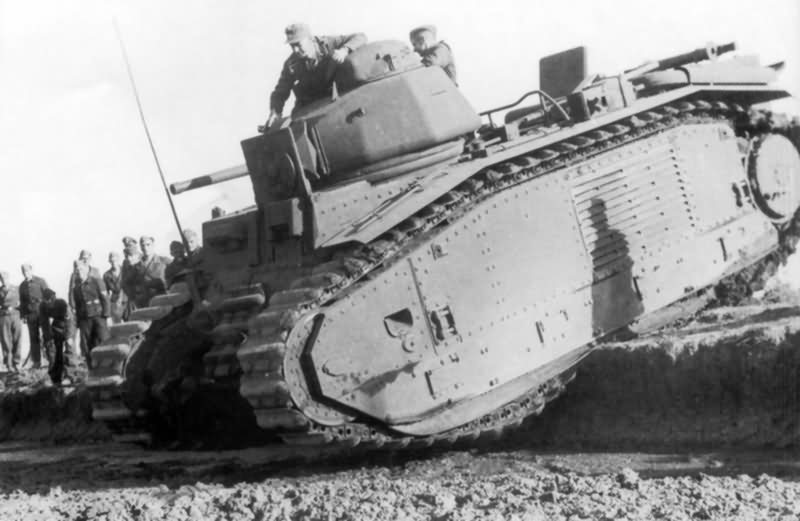

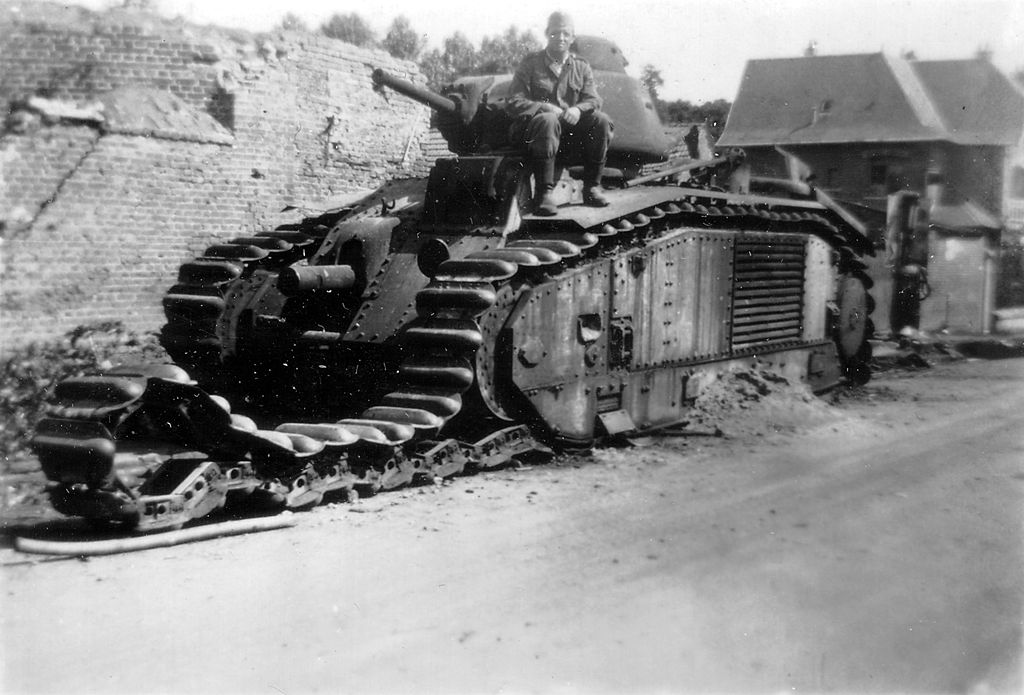

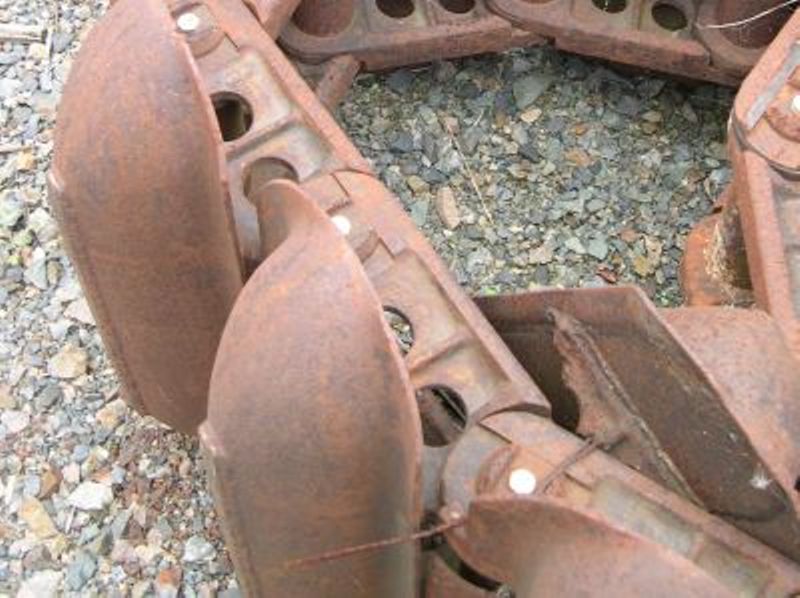

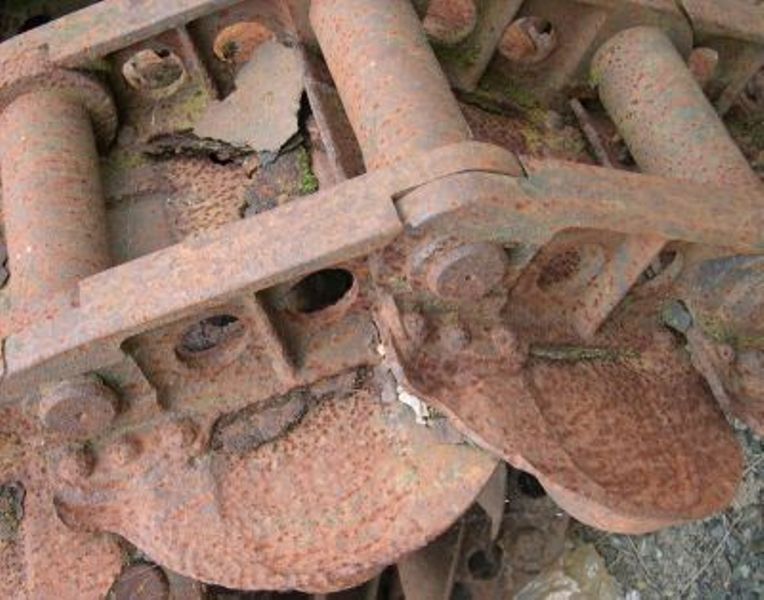

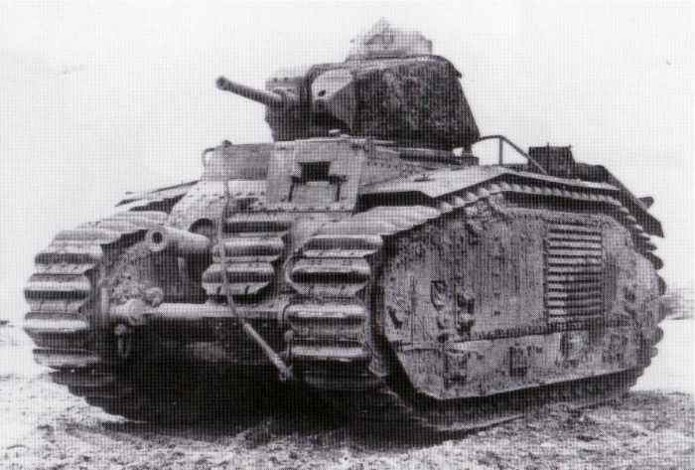

Char B1-bis

Французский тяжелый танк. Германия использовала трофейные французские танки (160 штук) как огнемётные танки, самоходки или для обучения танкистов, под названием — B2 740(f).




Flammwagen auf Panzerkampfwagen B2(f)

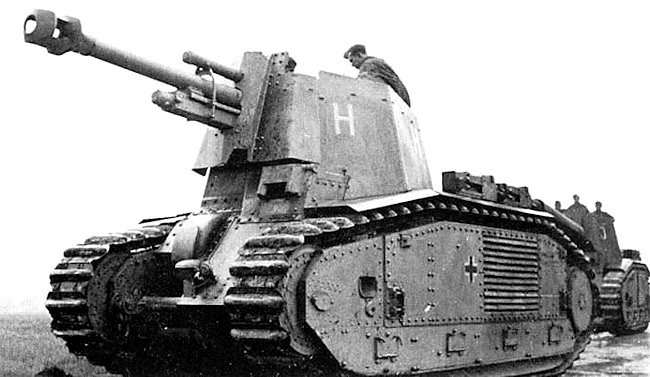

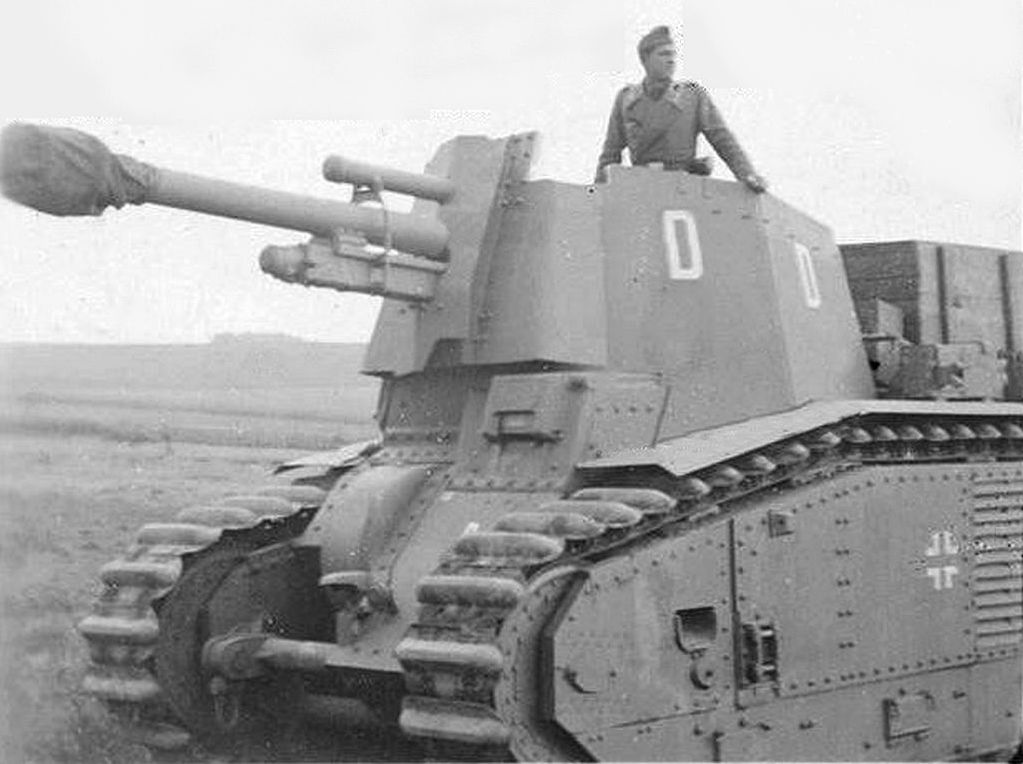

10,5 cm leFH 18/3(Sf) B2(f)


Fahrschulpanzer B2(f)

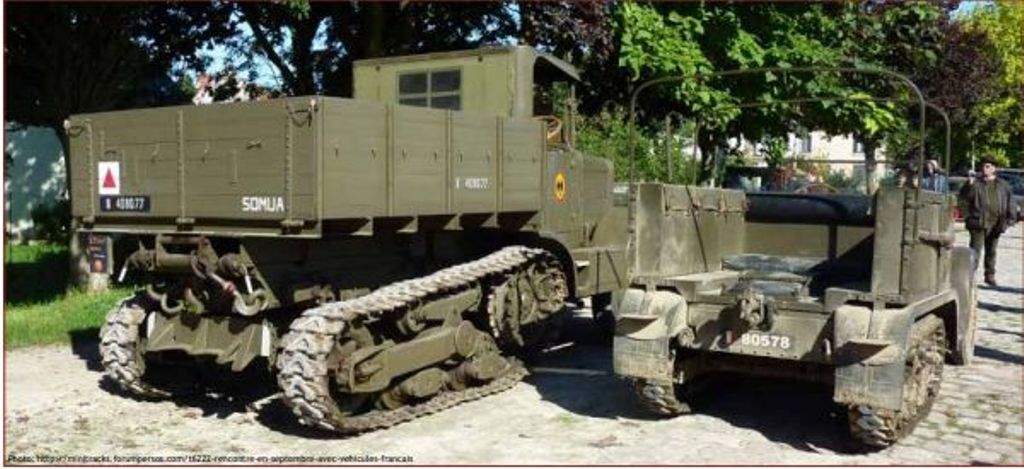

Citroën / Unic P107

Французский полугусеничный тягач. Германия использовала под названием — Leichter zugkraftwagen U304 (f).

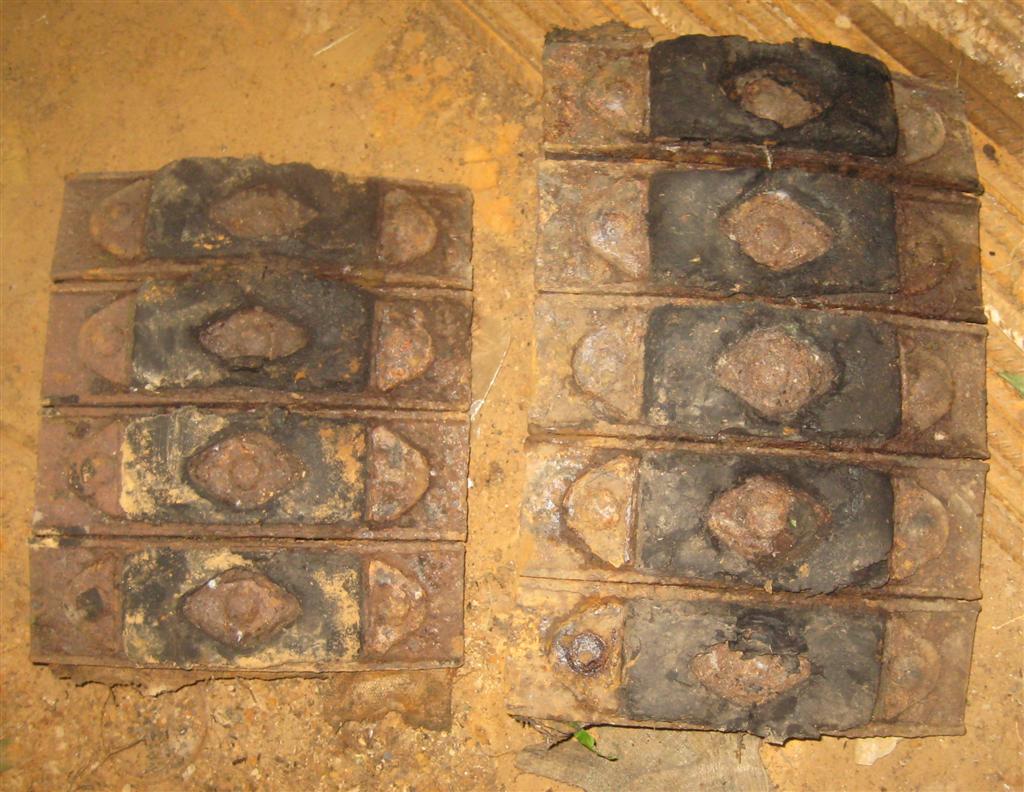

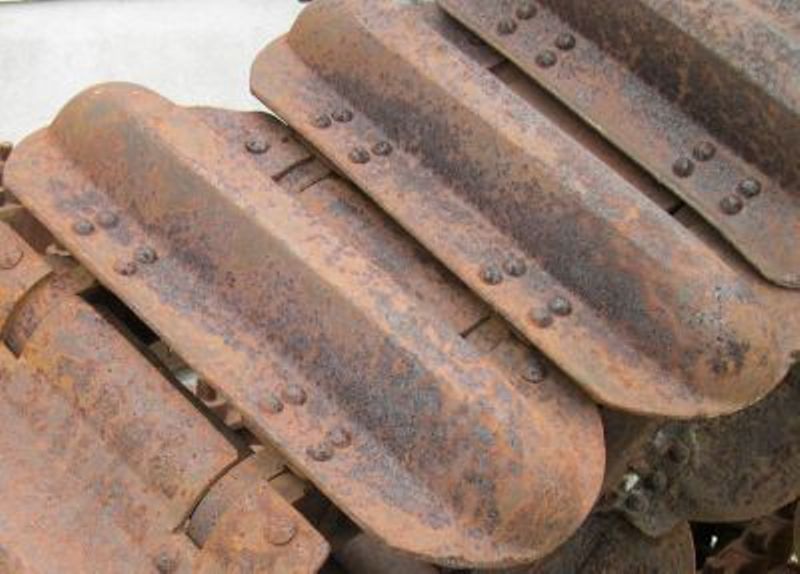

О ширине трака данных нет. По меньшей мере, было четыре вида резиновых накладок:

1.


2.


3.


4.

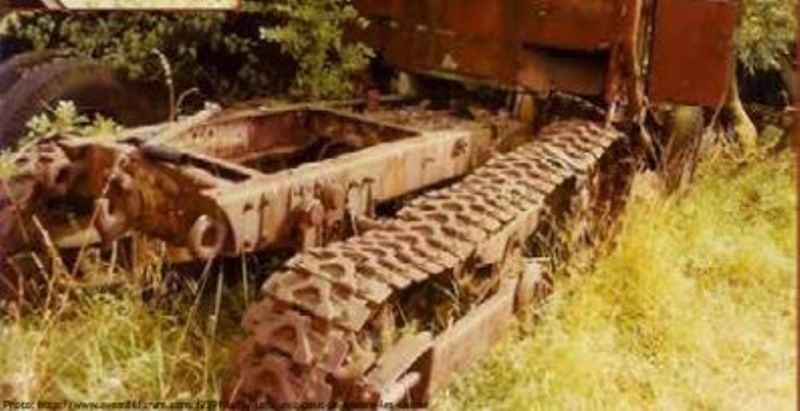

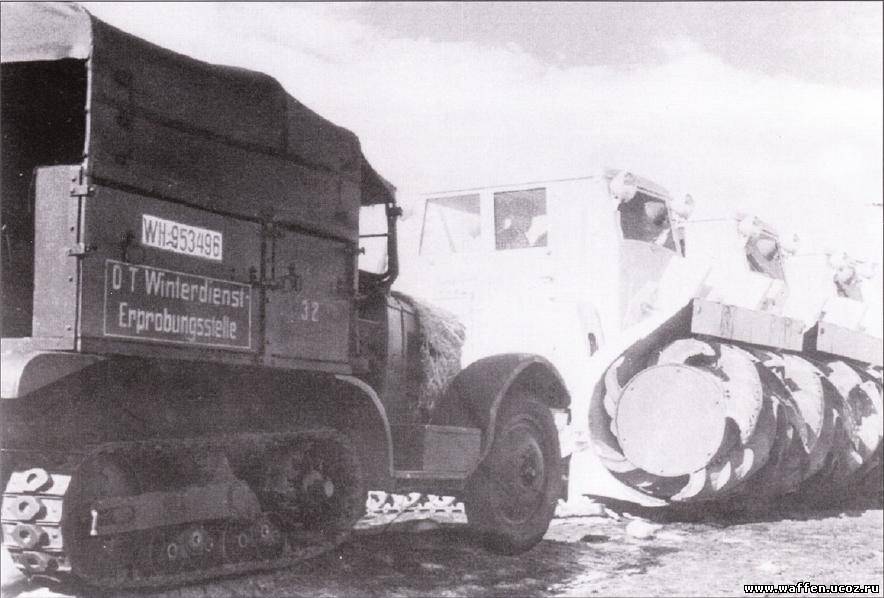

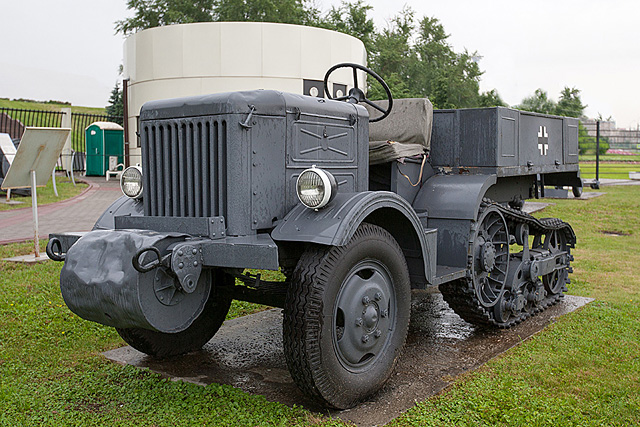

Leichter zugkraftwagen U304 (f)

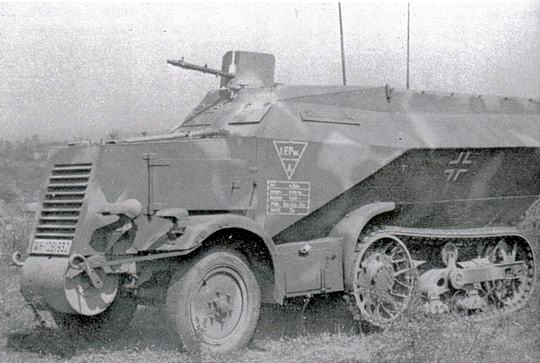

Schützenpanzerwagen-Funkkraftwagen auf U304(f)

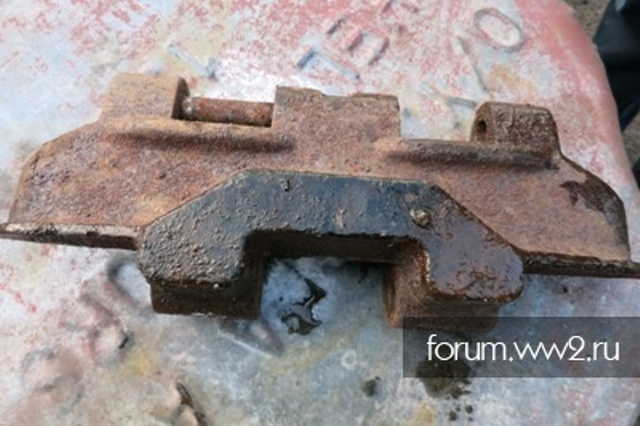

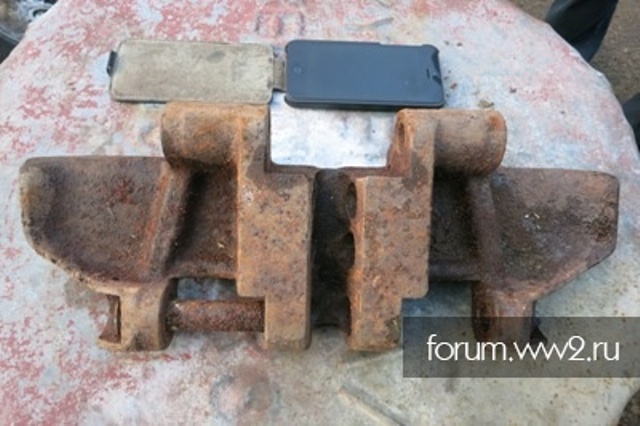

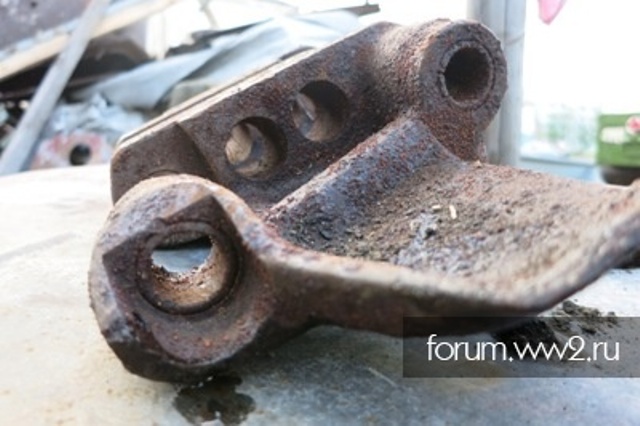

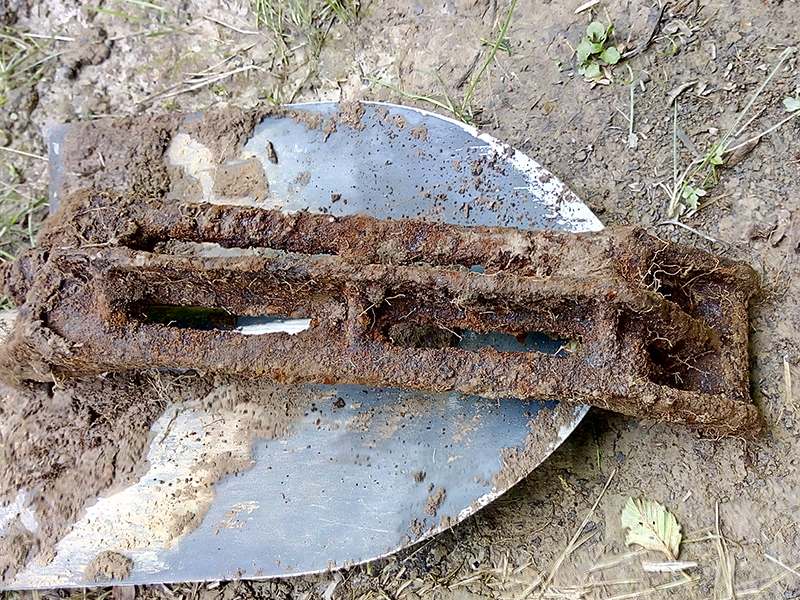

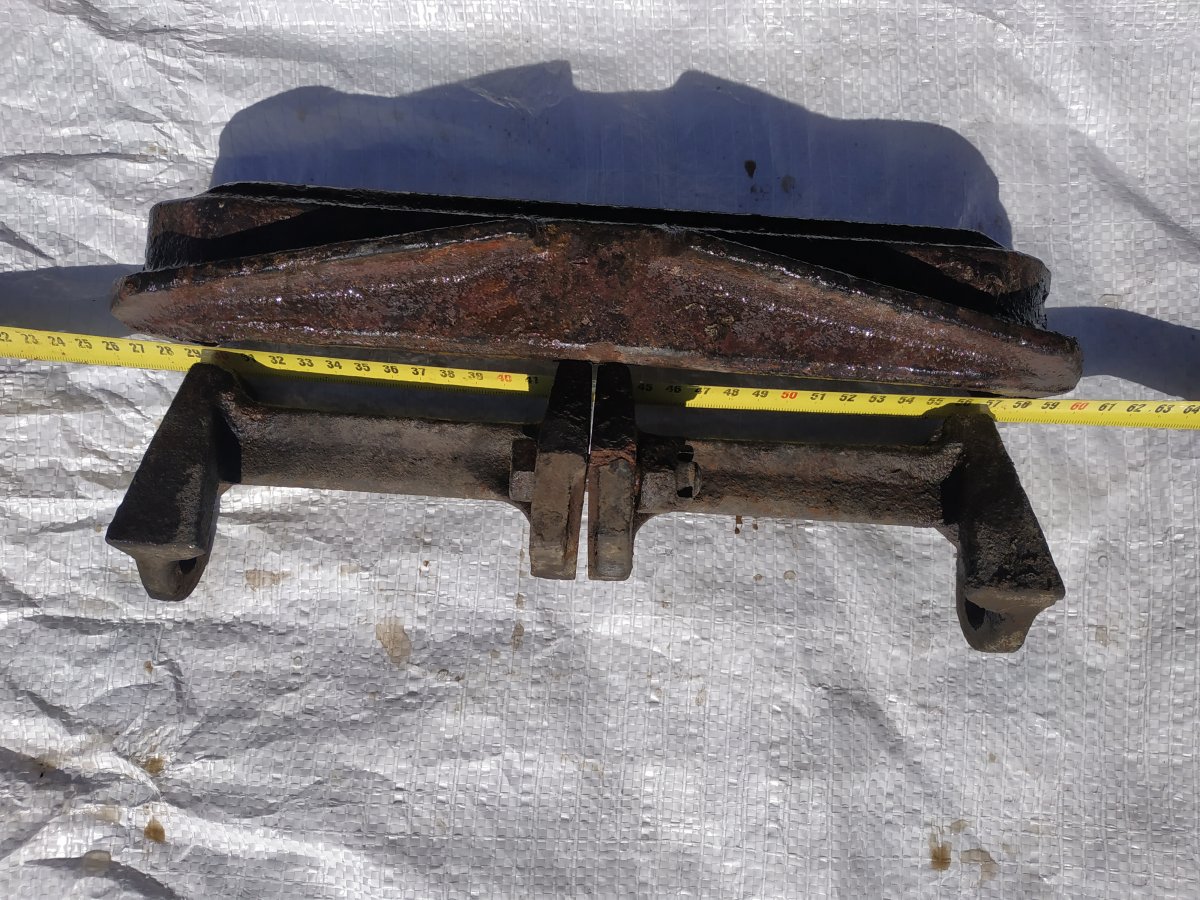

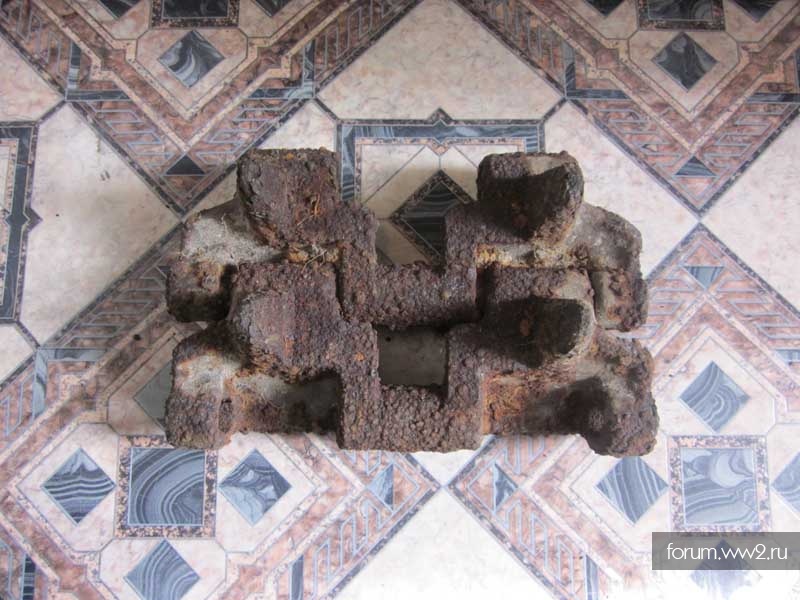

Грунтозецеп Citroën / Unic P107

300 мм

Неопровержимой информации, что этот грунтозацеп принадлежит именно Citroën / Unic P107 у меня нет. Единственным источником является Российский форум.

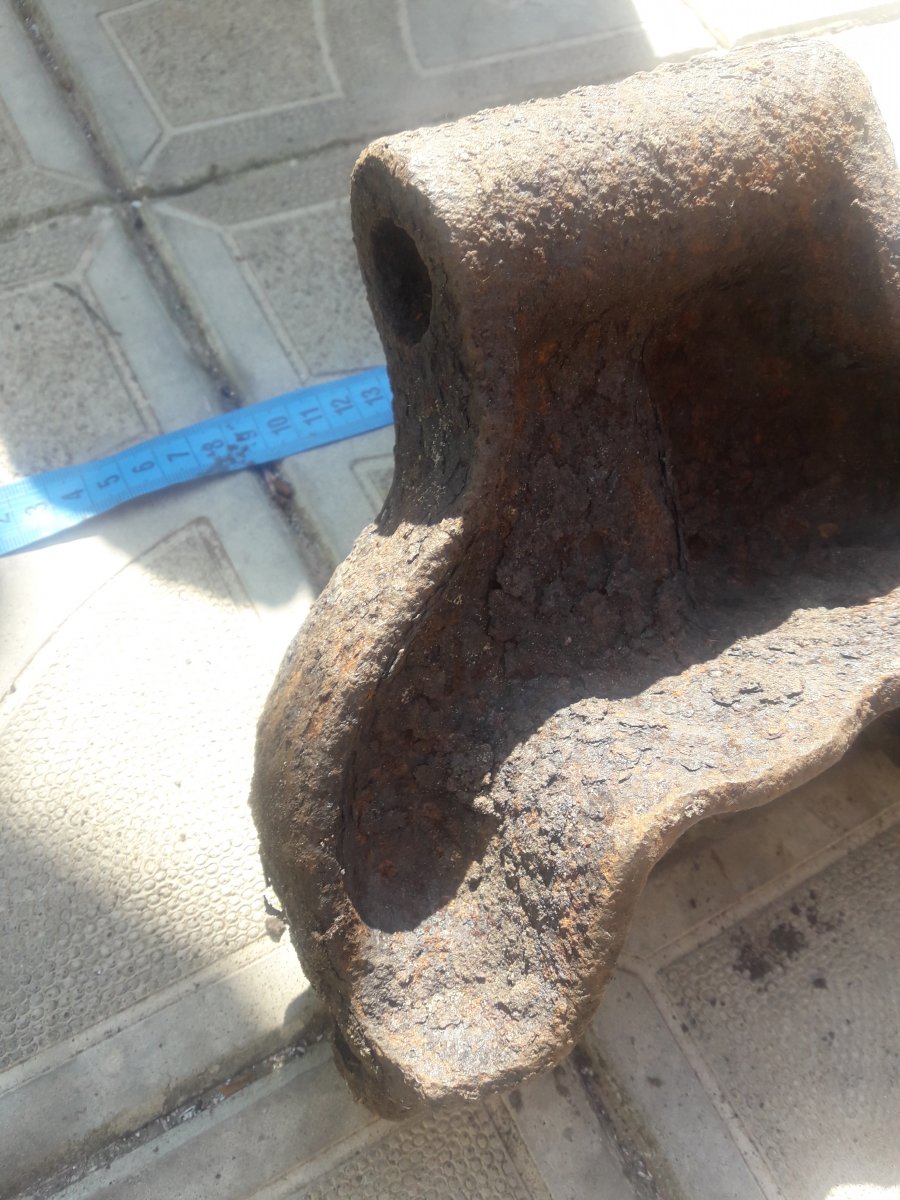

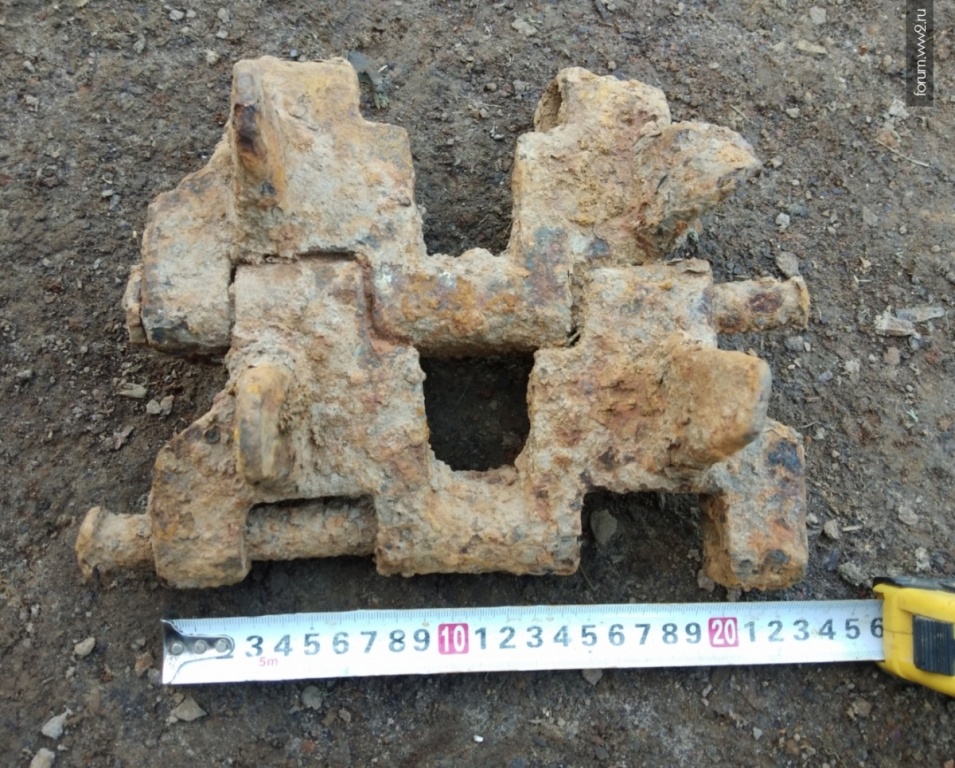

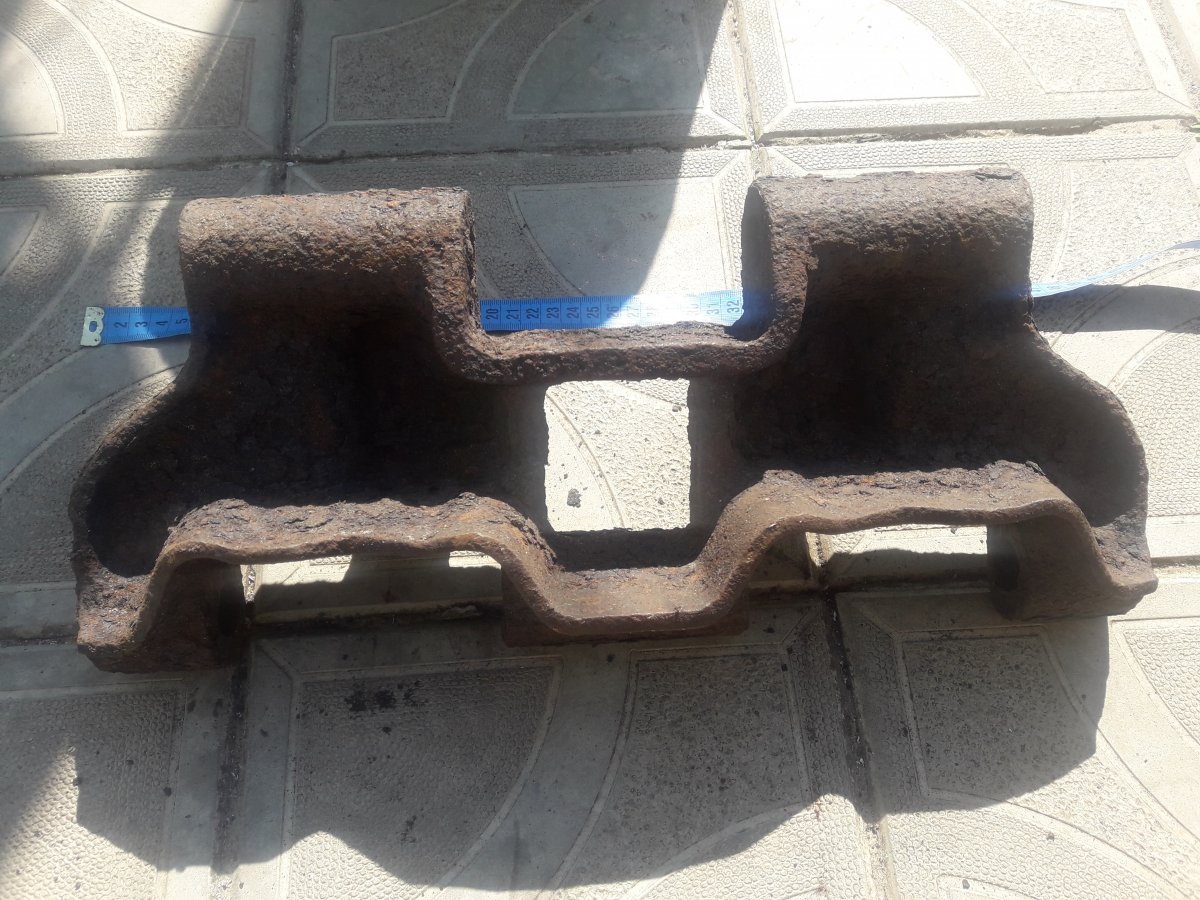

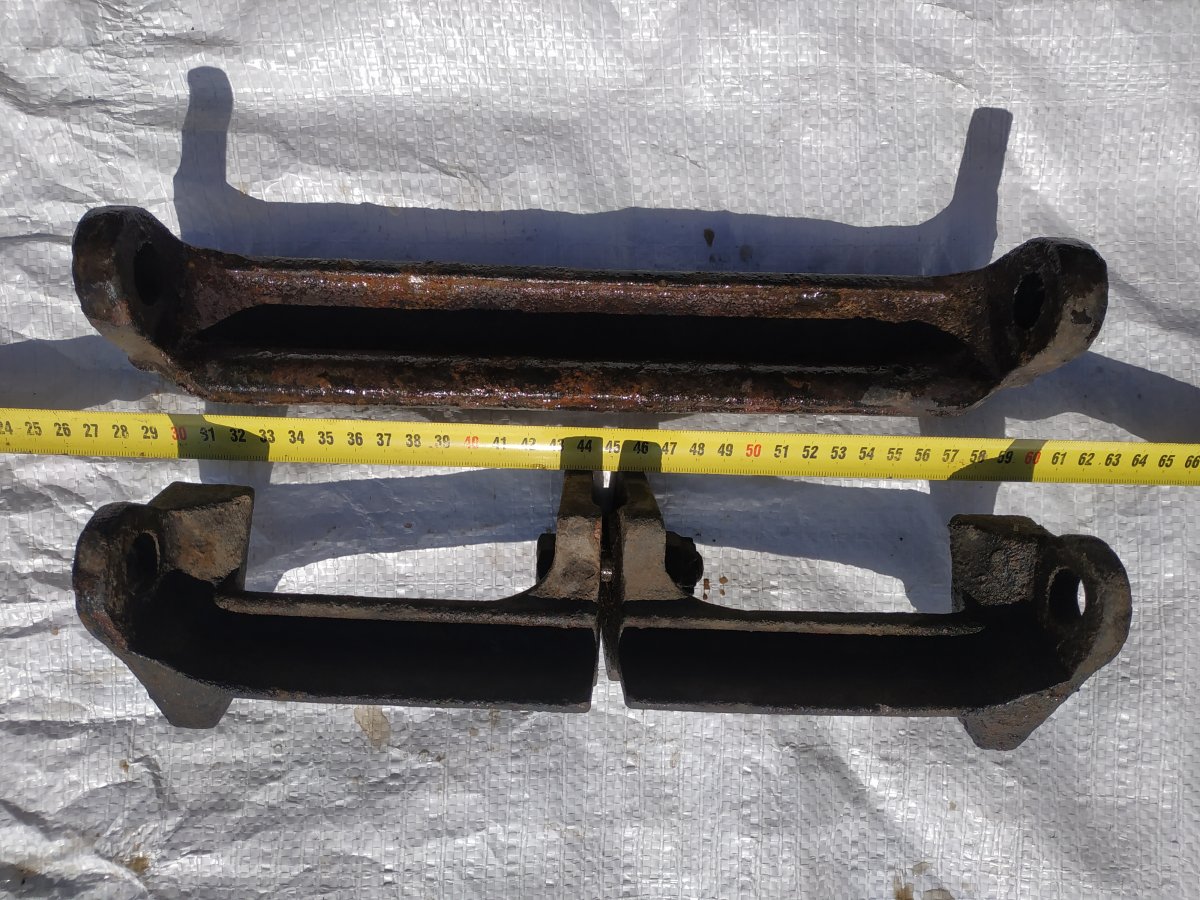

Доброго пподскажыте трак с трактора дт 75 вес 10кг



Точнее с трелевочного Трактора ТДТ-55.



В цій темі якби й негарно публікувати пости про визначення,губиться корисна інформація.

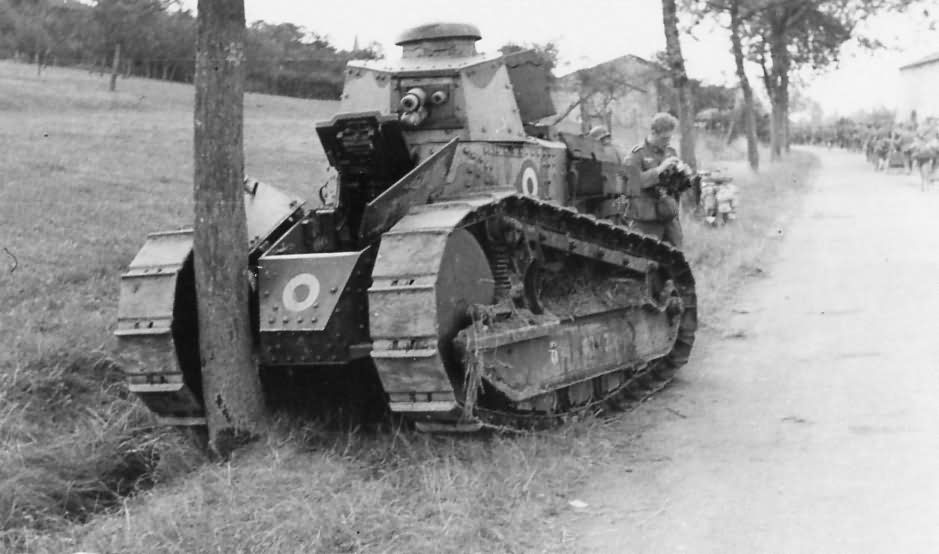

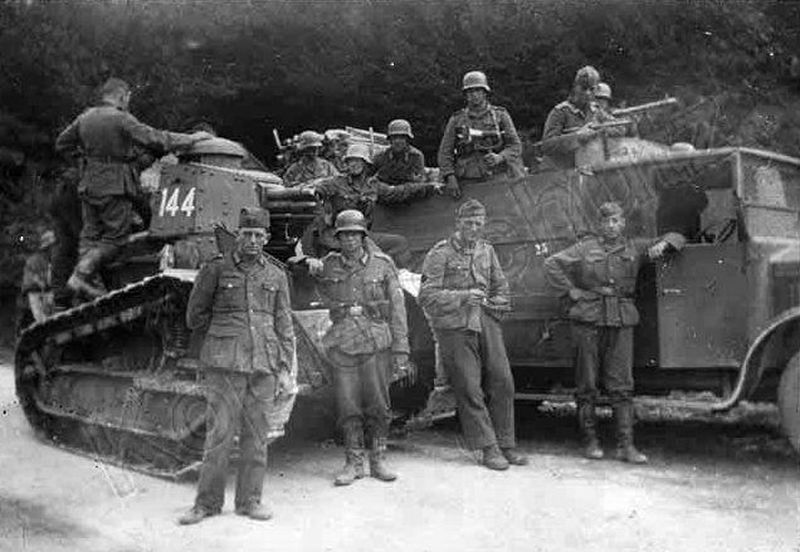

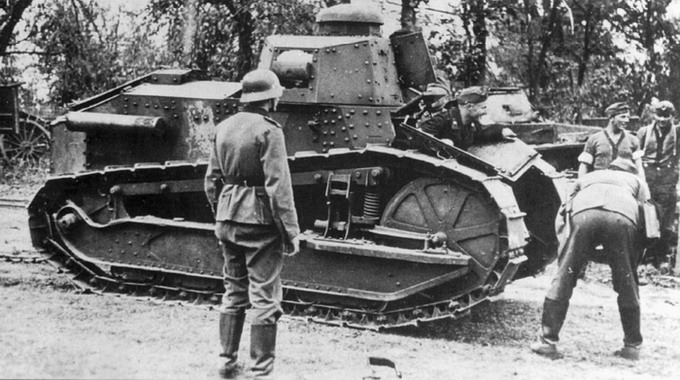

Доброго дня всем.Как выглядит трак французкого танка RENAULT FT 17? Может кто имеет его размеры или сам образец? Благодарю за ответ



Танк RENAULT FT 17 не относится к WWII. Но размеры трака Вы и сами могли бы найти в Википедии - 324 мм.
https://ru.wikipedia.org/wiki/Рено_FT



А немцы про это и не знали. Бедолаги.
http://warbook.asia.kz/19638/1655.html
https://arsenal-info.ru/b/book/262014798/13



Это только ширина трака, это я знаю. Мне нужны все размеры. Да, танк был построен не во время с WWII, но в ней участвовал.Таких вариантов было и больше.
Не знаю по какому принципу Вы утверждаете ,,Танк RENAULT FT 17 не относится к WWII,,?
А как другие из этого списка?



Приложение...
Германия

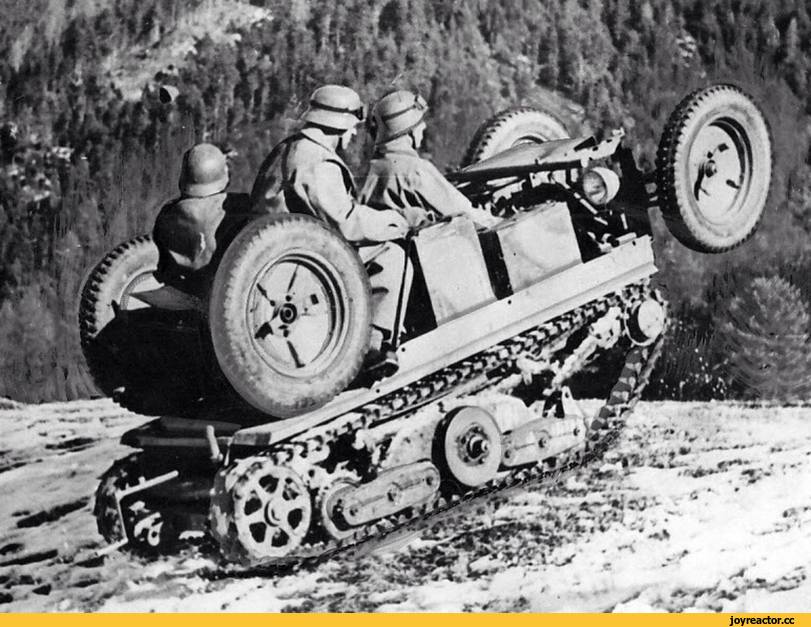

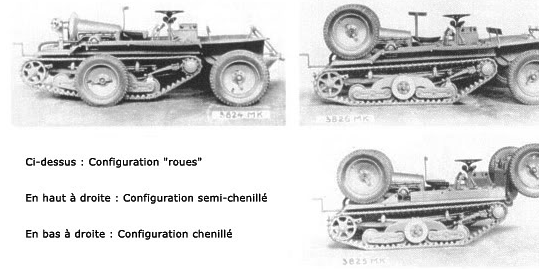

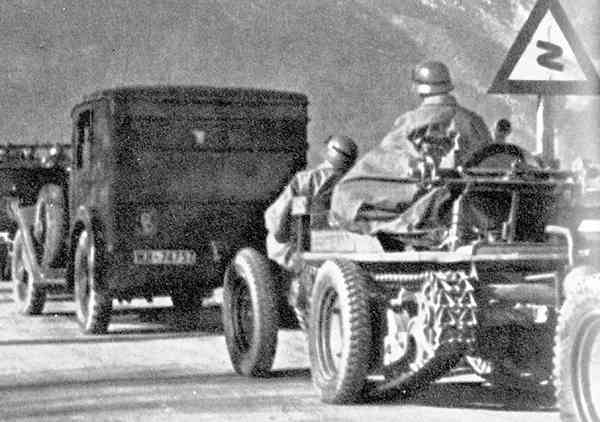

ADMK-WARK (Wehrmacht Aufbau Rader Ketten Antrieb)

195 мм

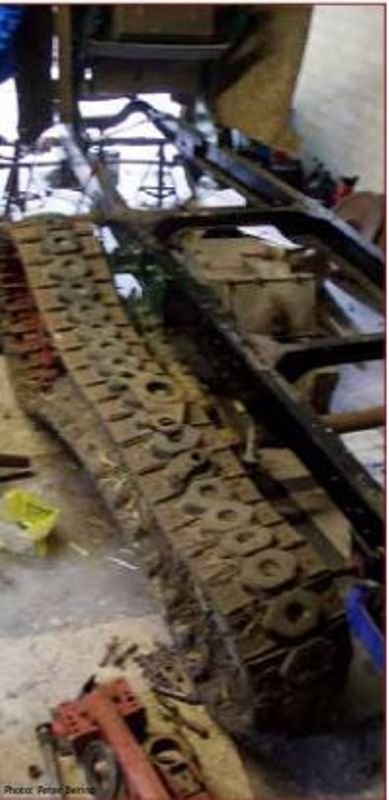

Колёсно - гусенечный вездеход Австрийской армии. В 1940 году усовершенствован, и включён в высокогорных частях Вермахта. Даже не знал, что использовался на Волсточном фронте. Но данный трак нашли в России.



ADMK-WARK (Wehrmacht Aufbau Rader Ketten Antrieb)



Дервиш, Вы же умный человек. Специалист по "вопам". Зачем загадить тему Траки WWII фигнёй?
Немцы использовали каждый трактор, который был на ходу, для своих нужд.
То же самое делала Красная армия.
Зачем засорять тему побочными артефактaми?

Не буду даже коментировать.

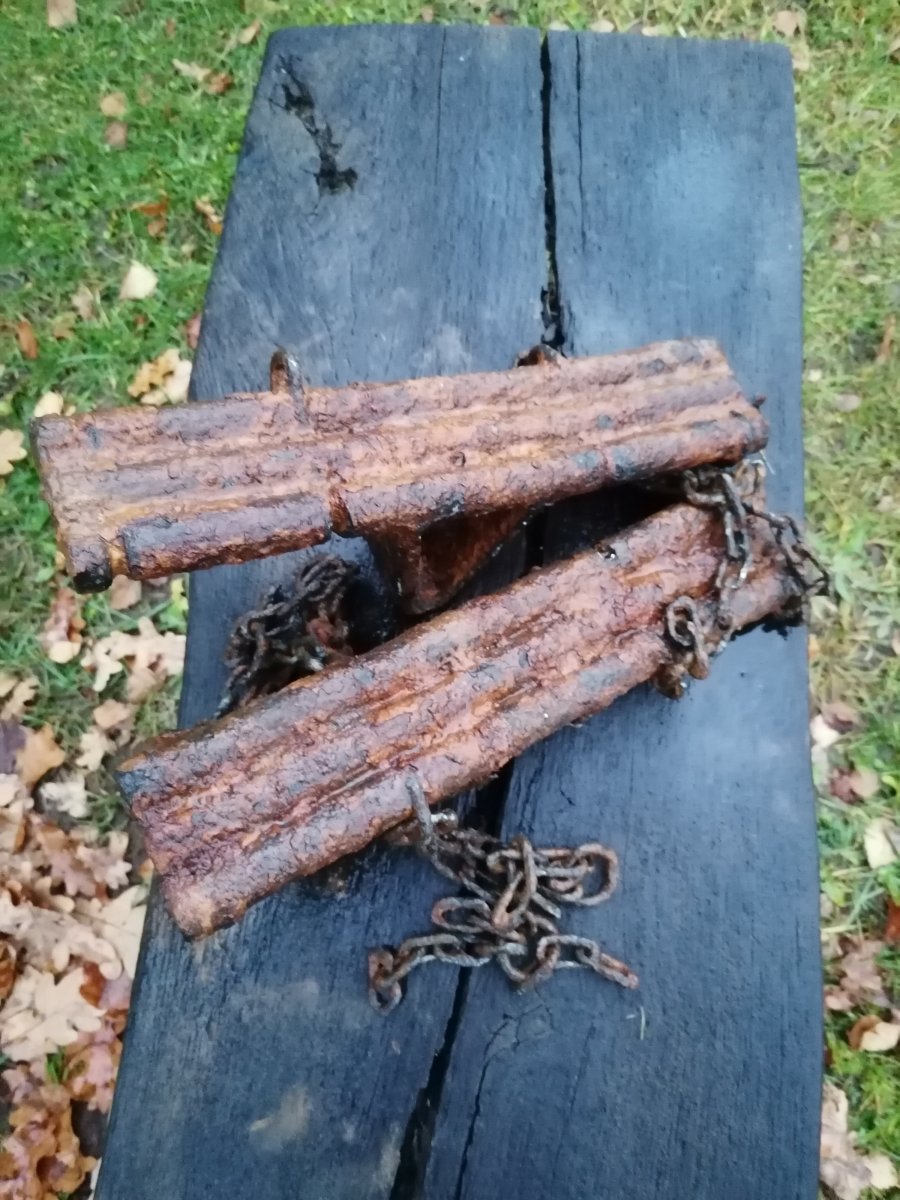

Немецкие цепи противоскольжения для трофейной советской техники.

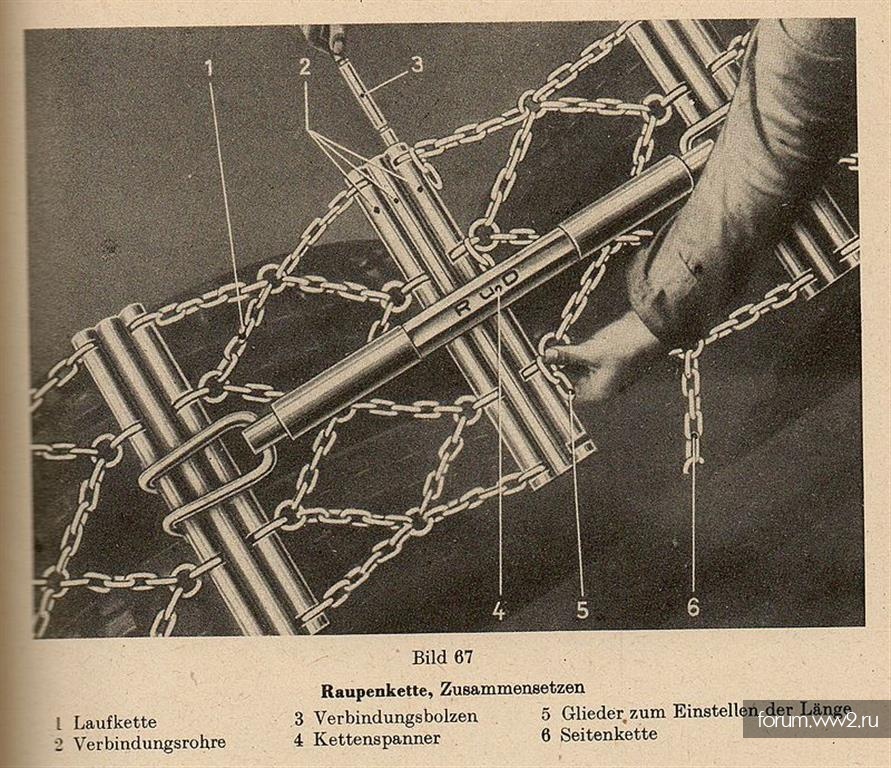

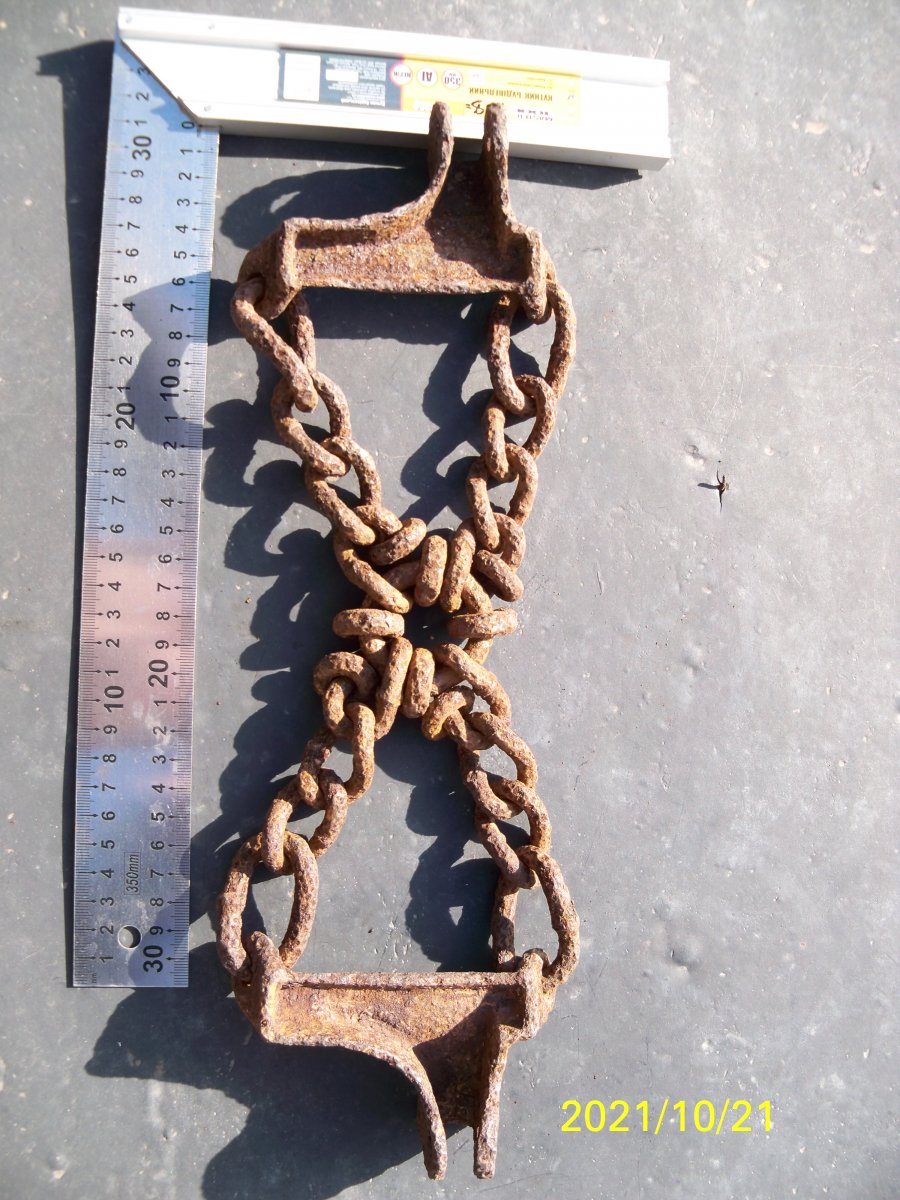

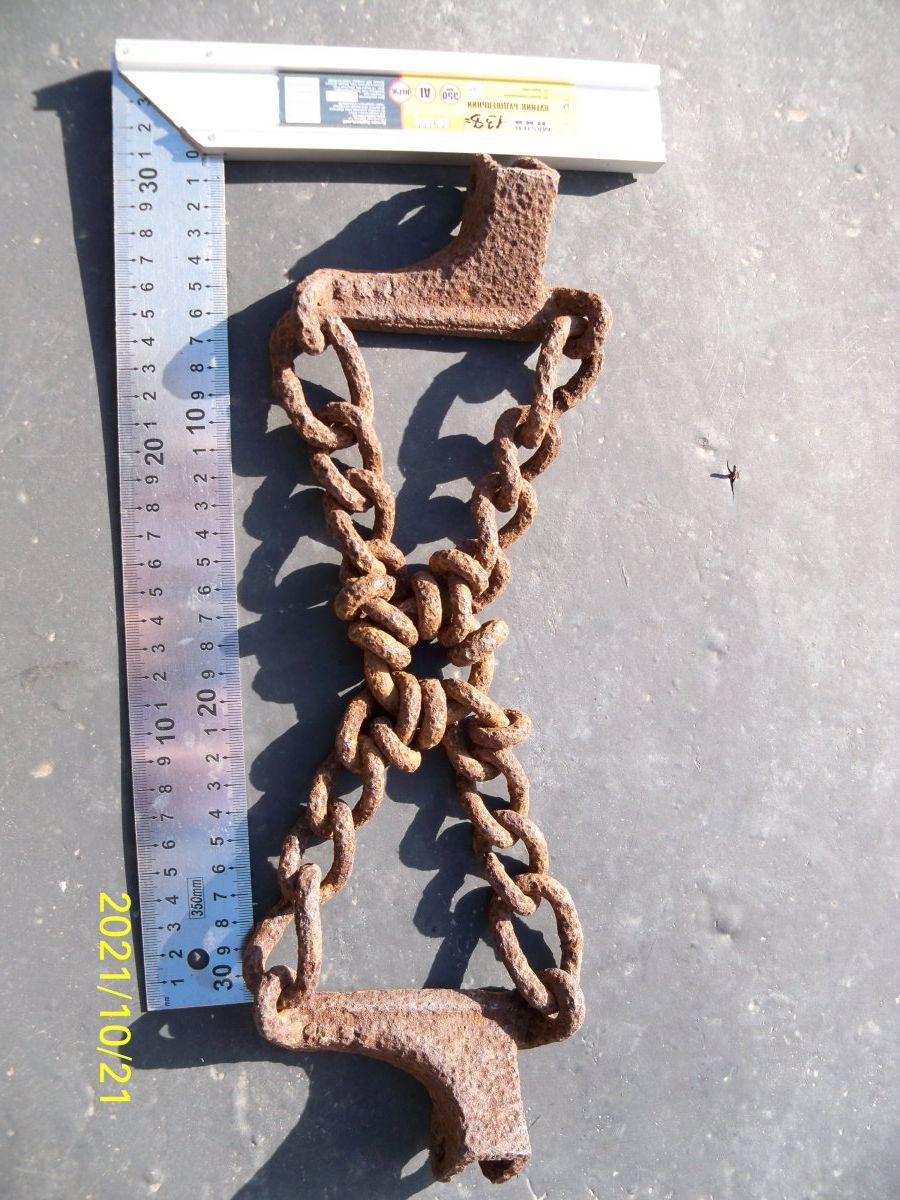

Вермахт для советской трофейной техники разработал свои цепи противоскольжения:

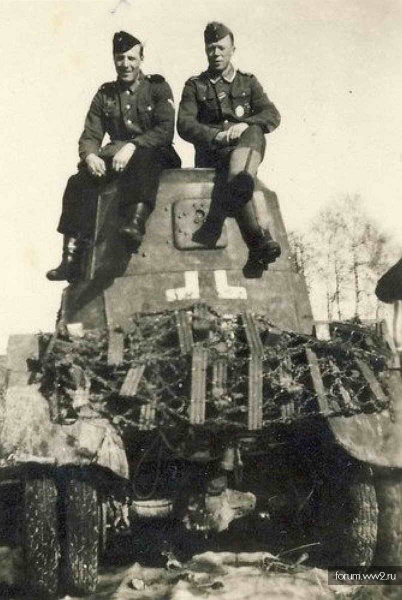

Советский бронеавтомобиль БА 10 с немецкими цепями противоскольжения:

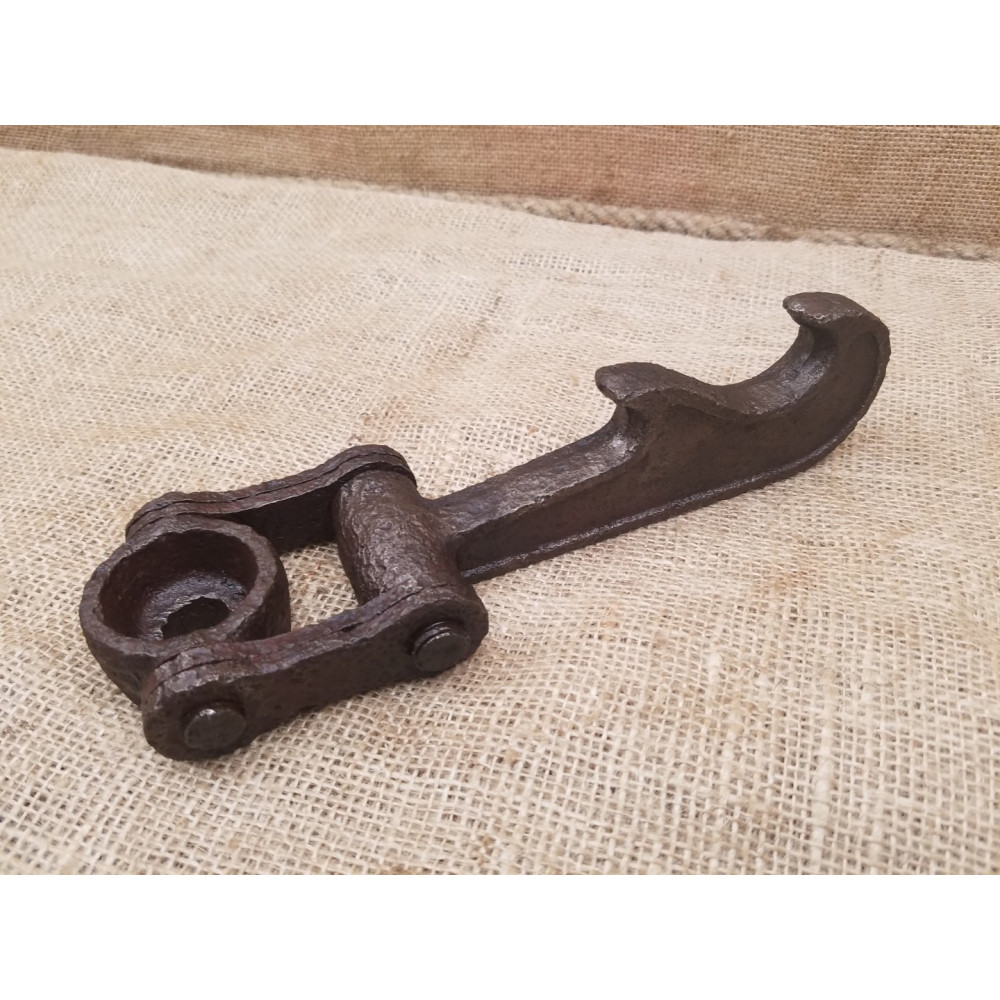

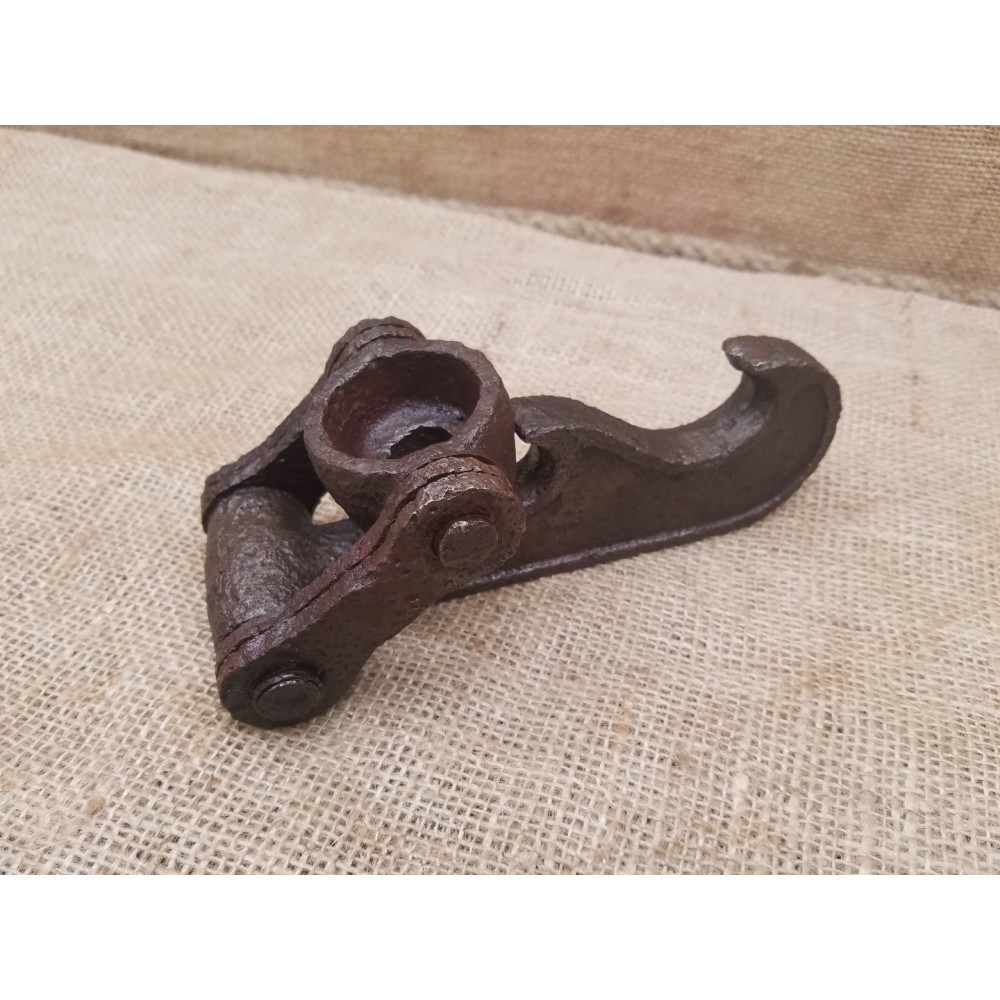

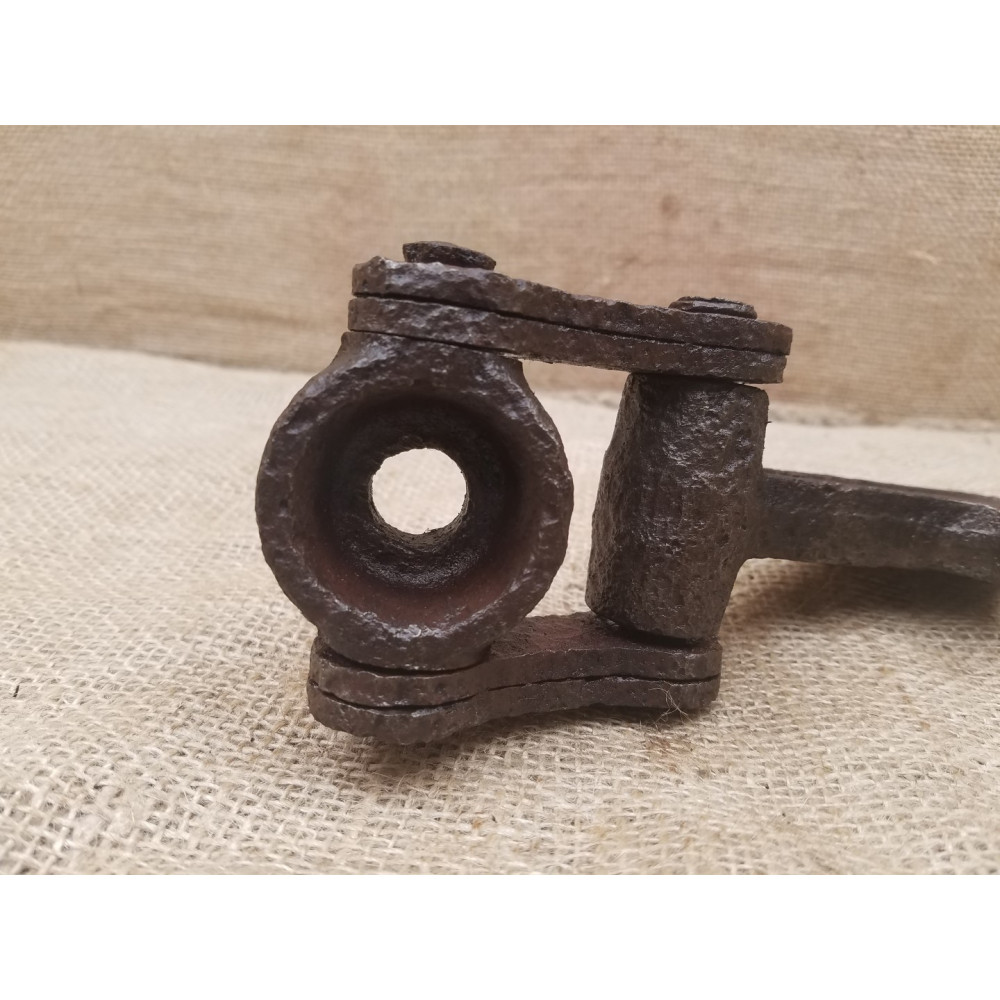

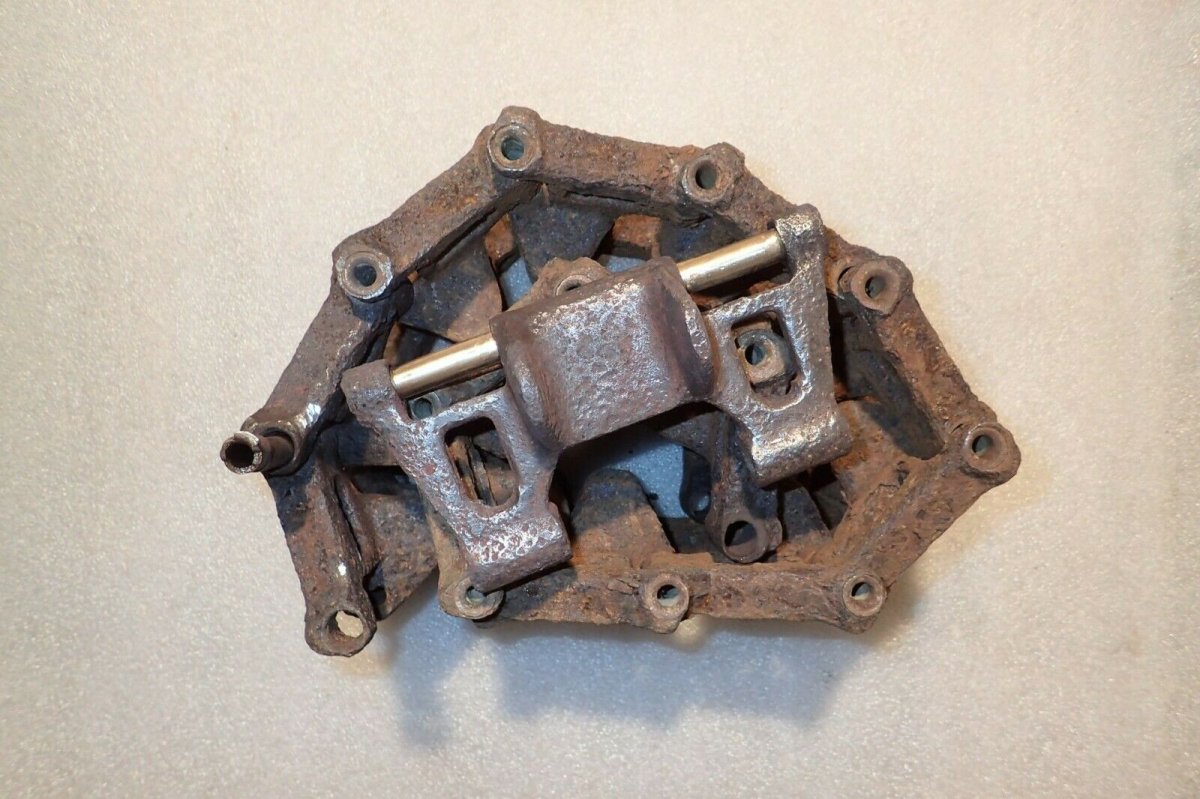

Уникальная цепь противоскольжения для Mittlerer Zugkraftwagen 8t (Zgkw. 8t (Sd.Kfz. 7))

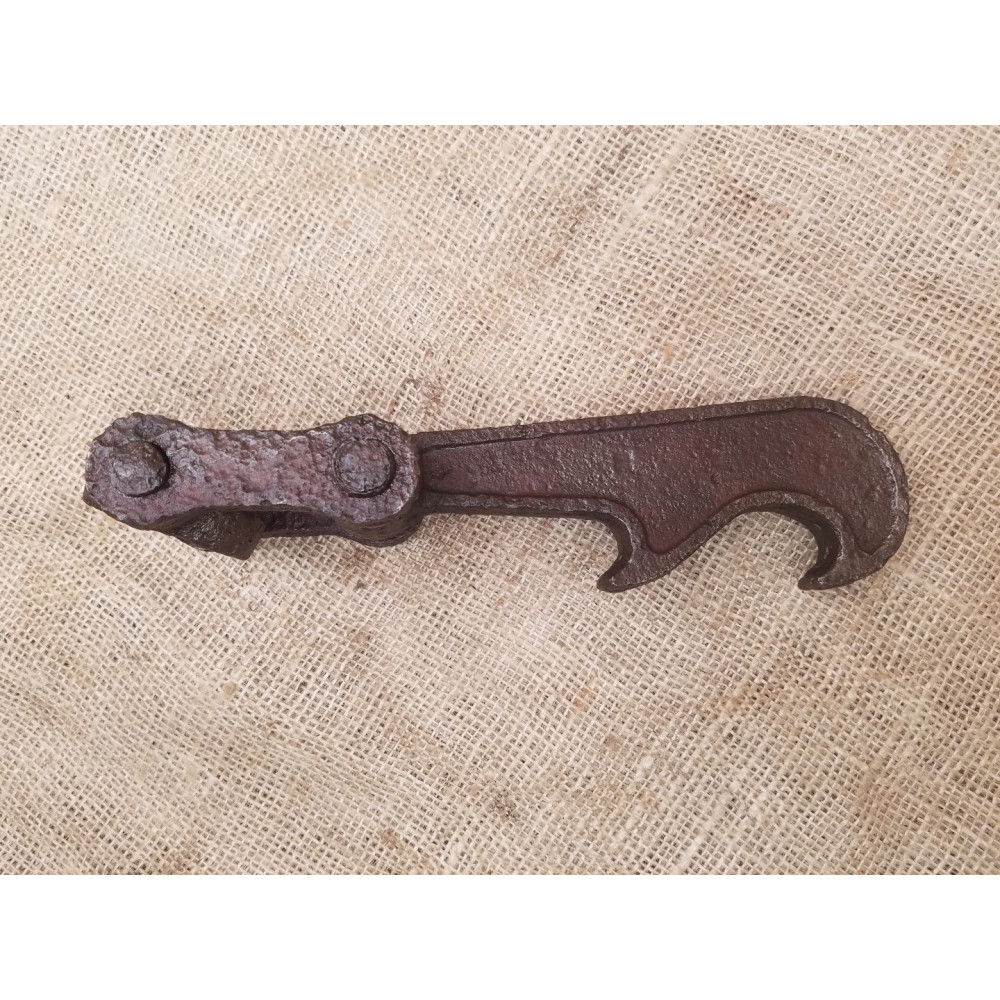

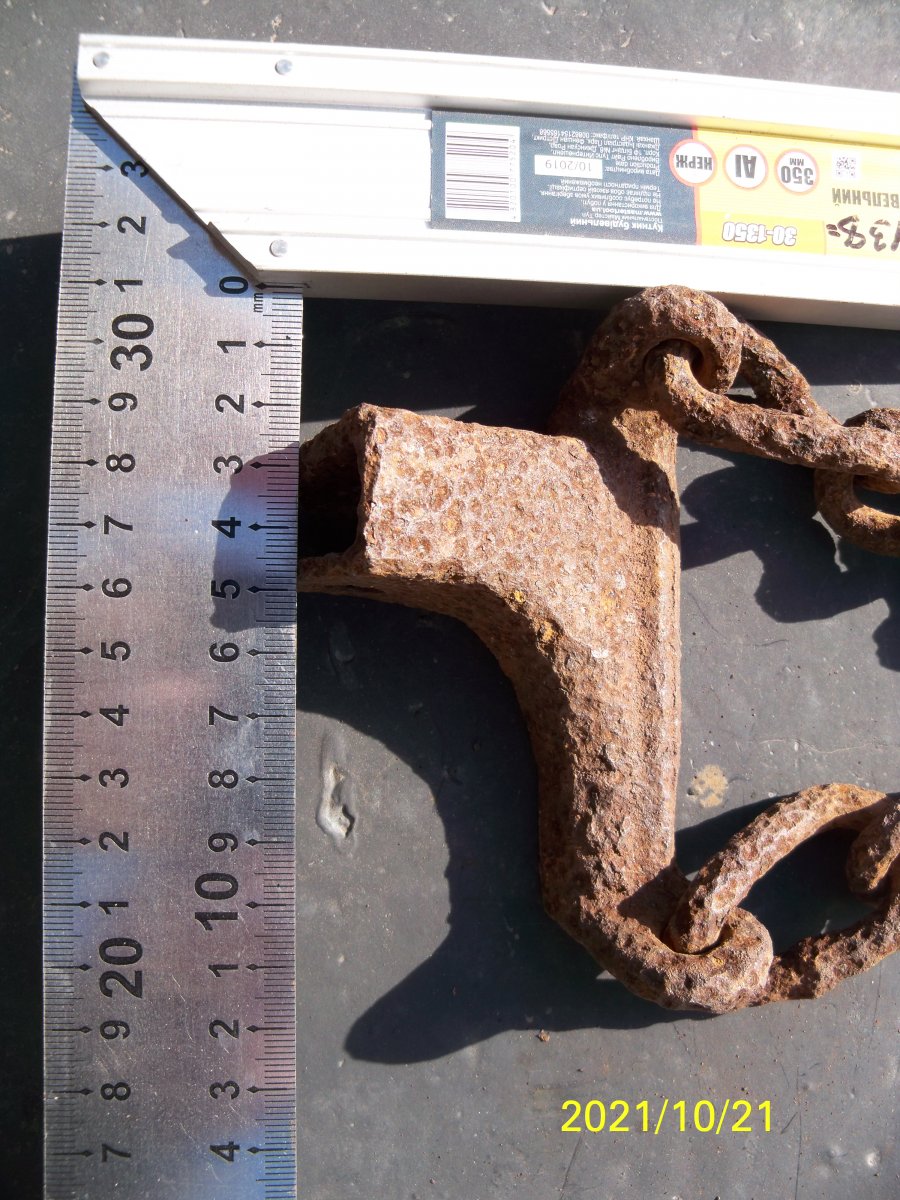

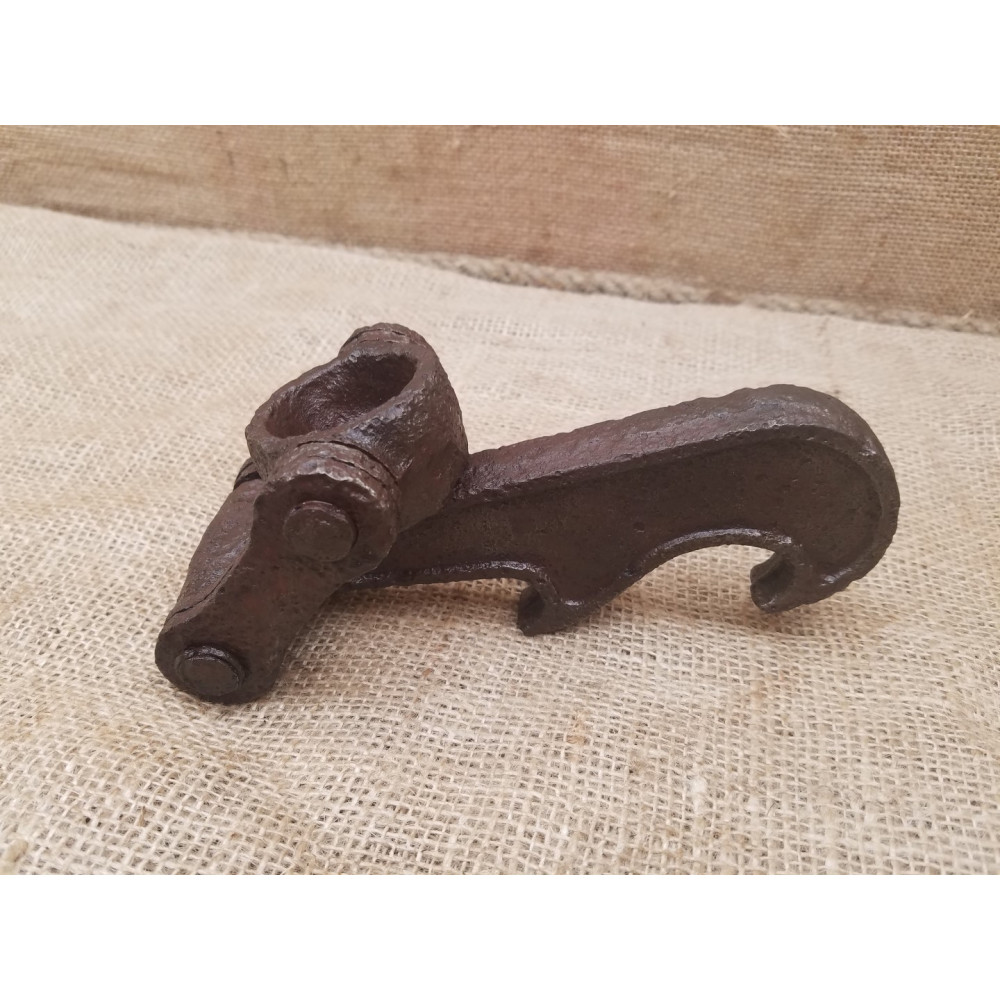

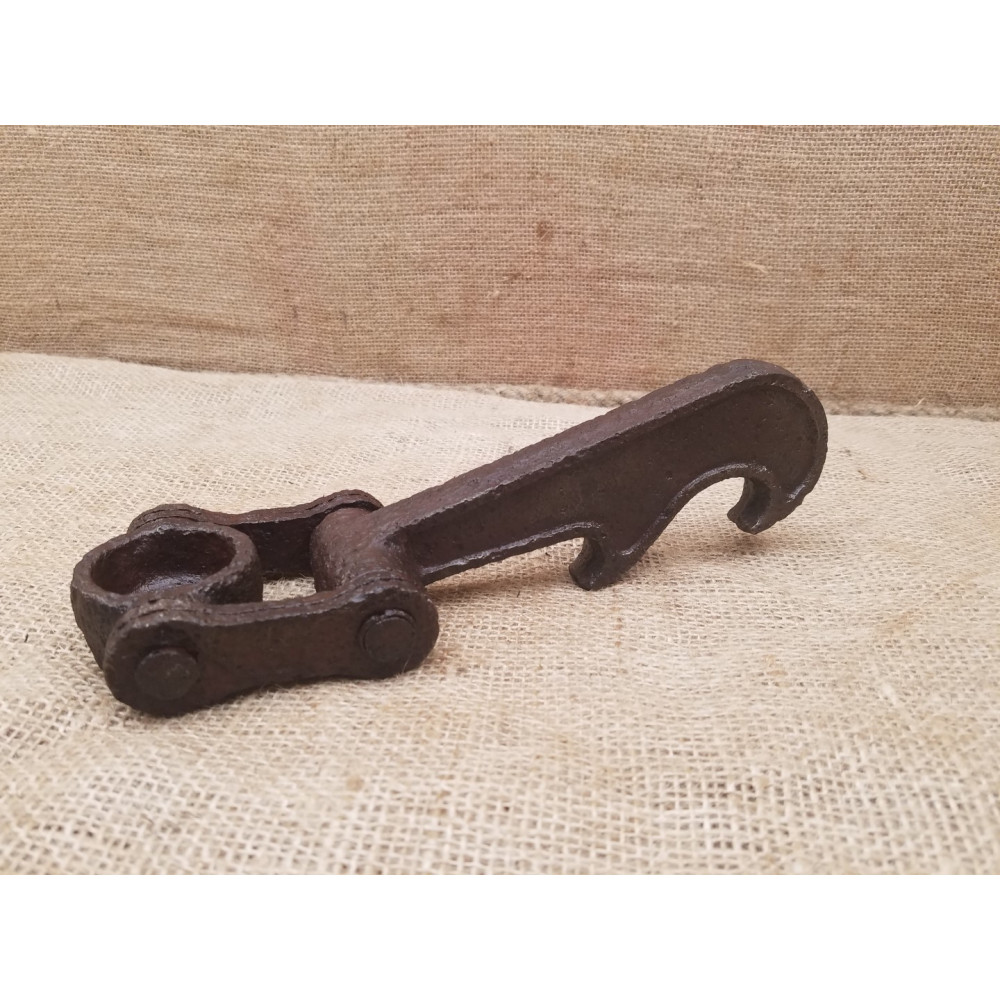

Крюк для натяжки трака танка Panzerkampfwagen II Ausf A, B, C и F (Pz.Kpfw. II (Sd.Kfz. 121)), и артилерийского тягоча Gleisketten Lastkraftwagen 4,5 t "Maultier" (Sd.Kfz. 3/5)

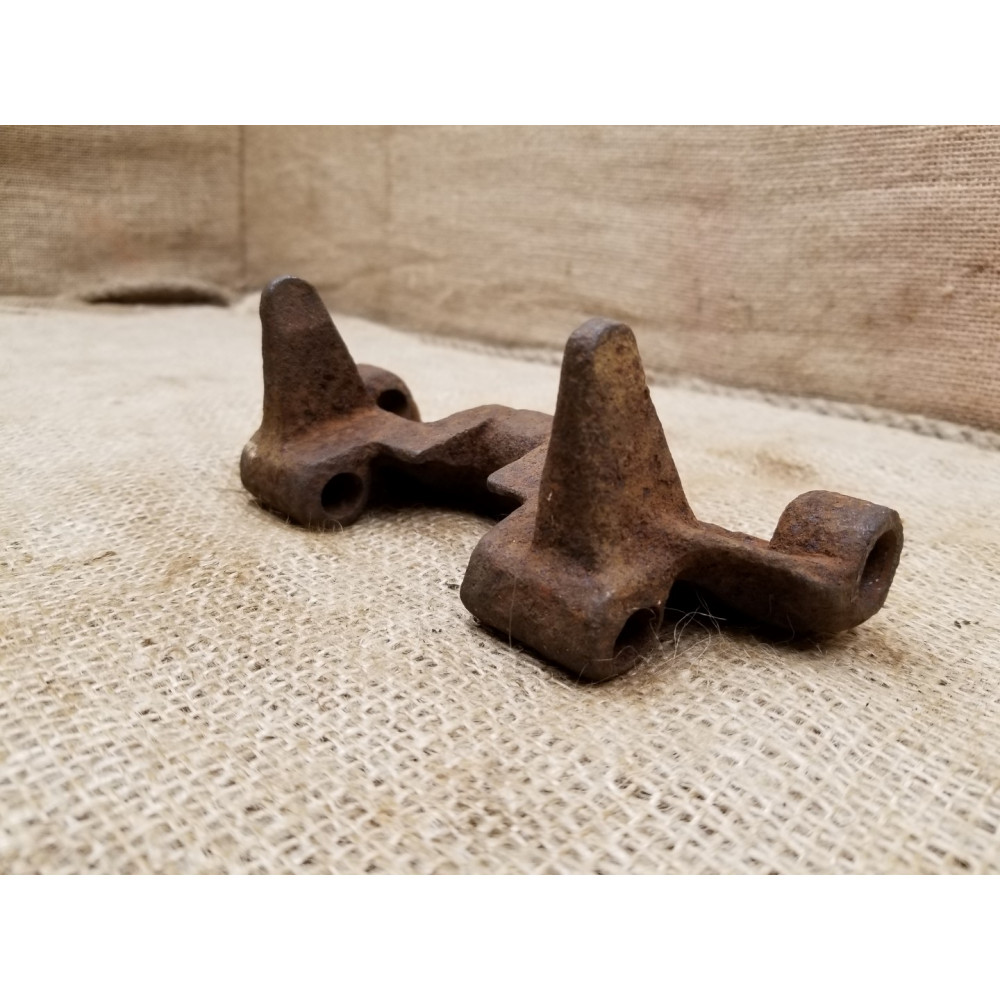

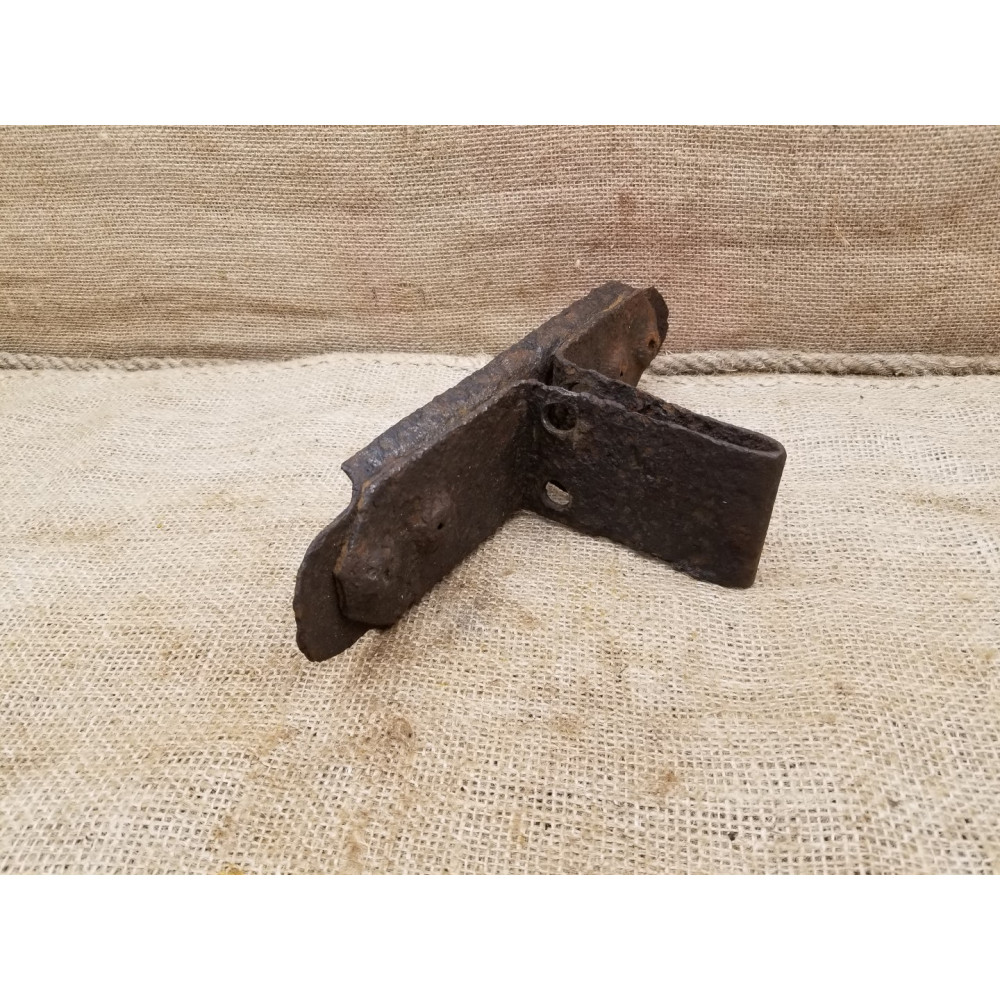

Нестандартные грунтозацепы танка Panzerkampfwagen 38 (t) и на его базе построенной самоходке "Marder III" (Sd.Kfz.139), найдены в Украине.
Такие же грунтозацепы обнаружены на месте подбитого Jagdpanzer 38(t) "Hetzer" (Sd.Kfz. 138/2)



Увожаемые камрады, я уже не могу вспомнить, кто предоставил мне свои находки. По этому благодарю всех вас за информацию!



США

Присопобление для натяжке траков для танков M4 Sherman и M3 Lee:

[video]

С одним "прибомбасом" натягивали трак, с другим монтировали связяющий элемент.



P.S. Я не рускоязычный, по этому прошу простить мой пост.

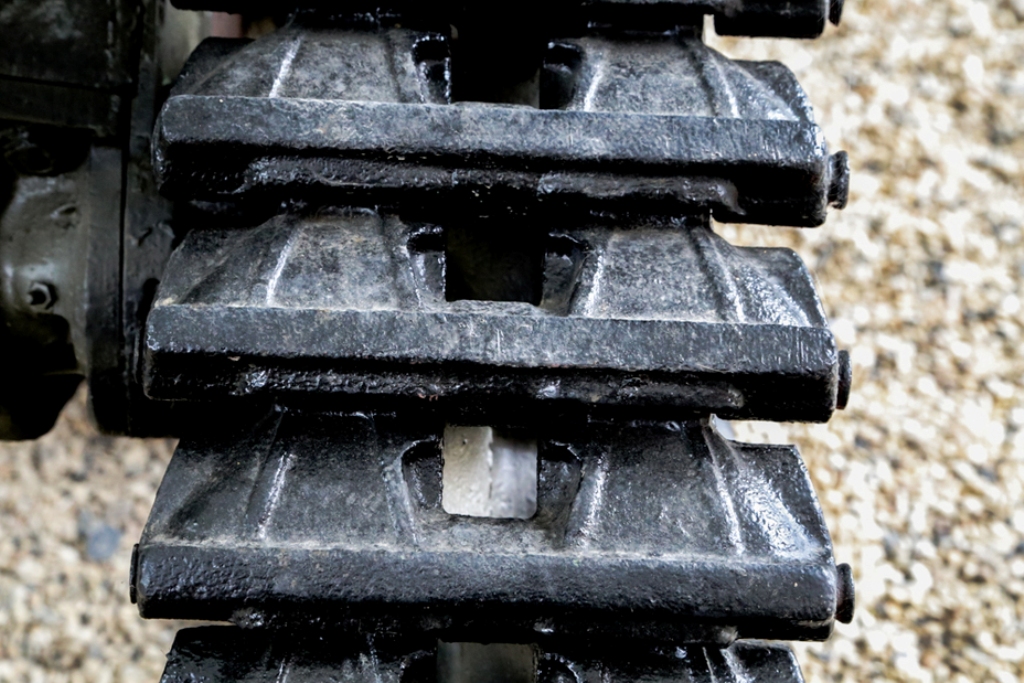

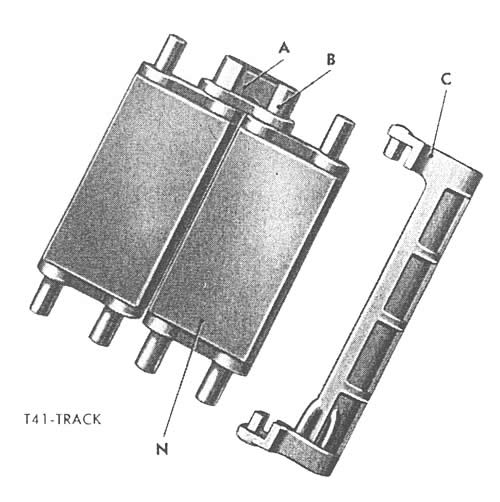

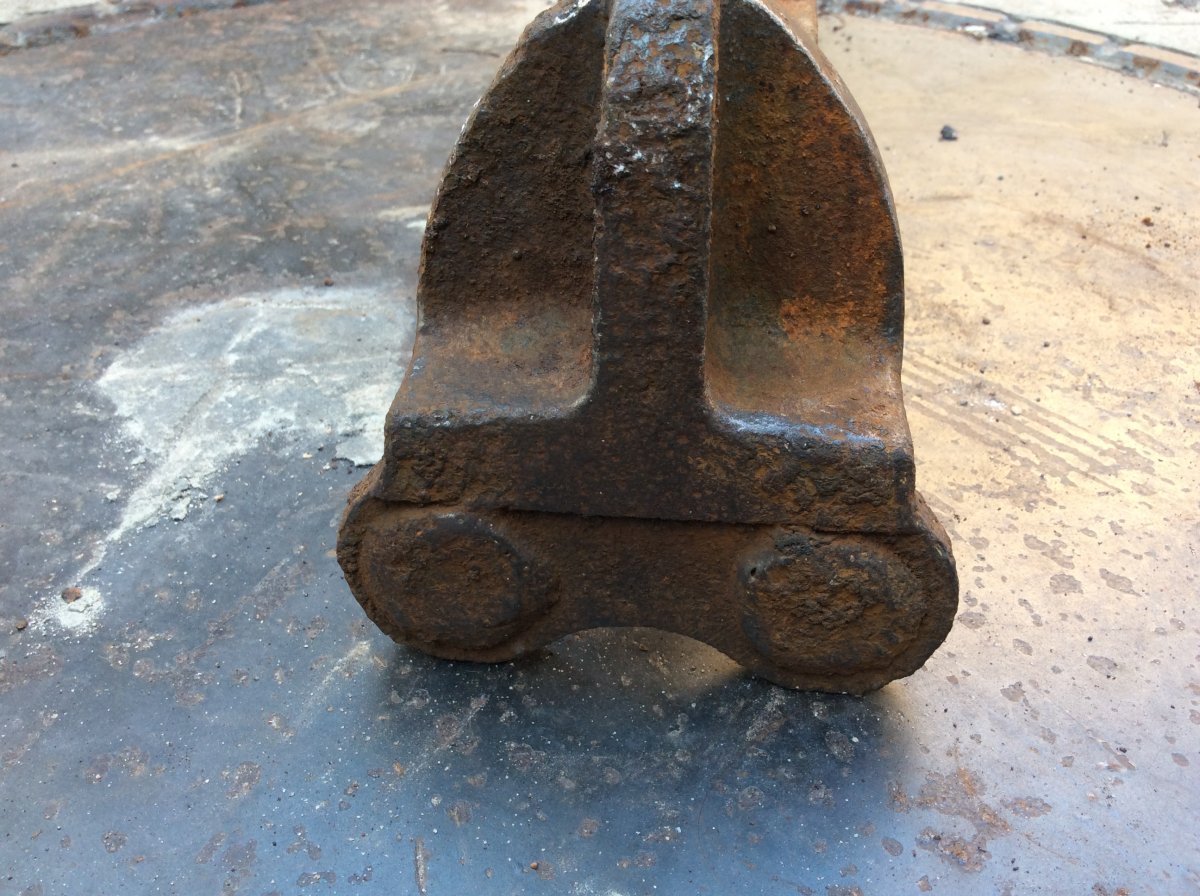

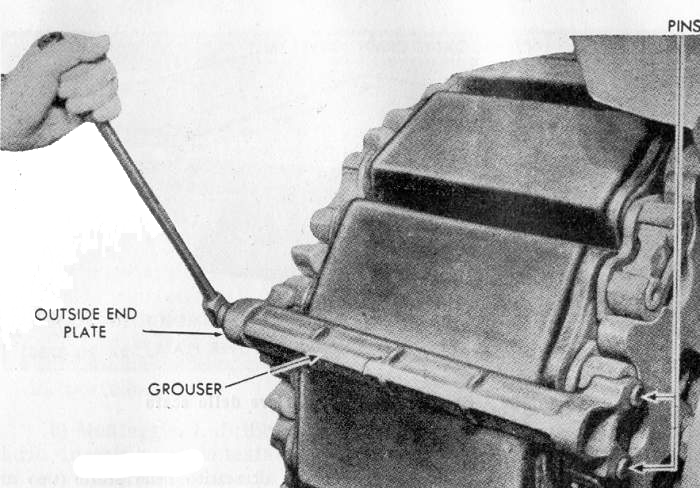

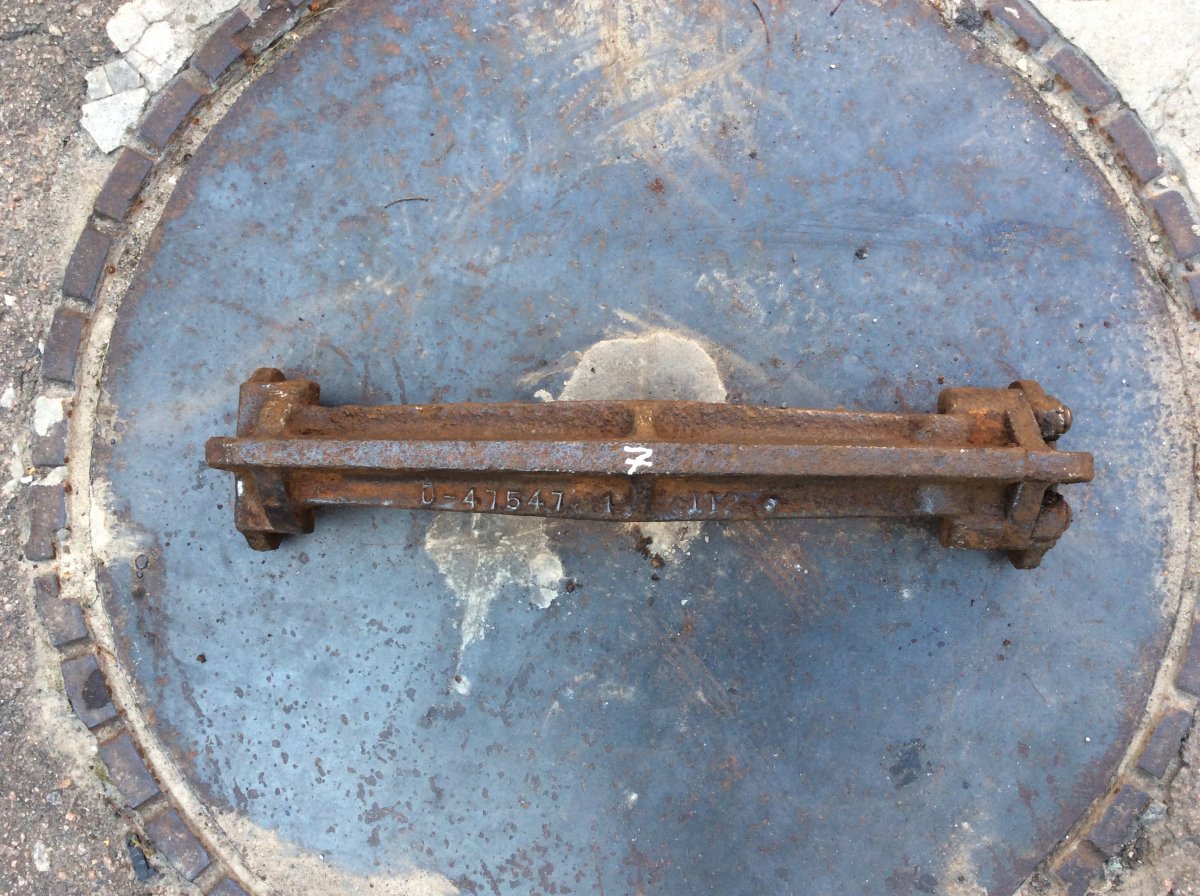

Грунтозацепы для танков M4 Sherman и M3 Lee.

1. Траки 400 мм (15 3/4") :

Грунтозацеп состоял из двух компонентов - сам грунтозацеп, и фиксатор с боку:



2. Траки 420 mm (16 9/16") :

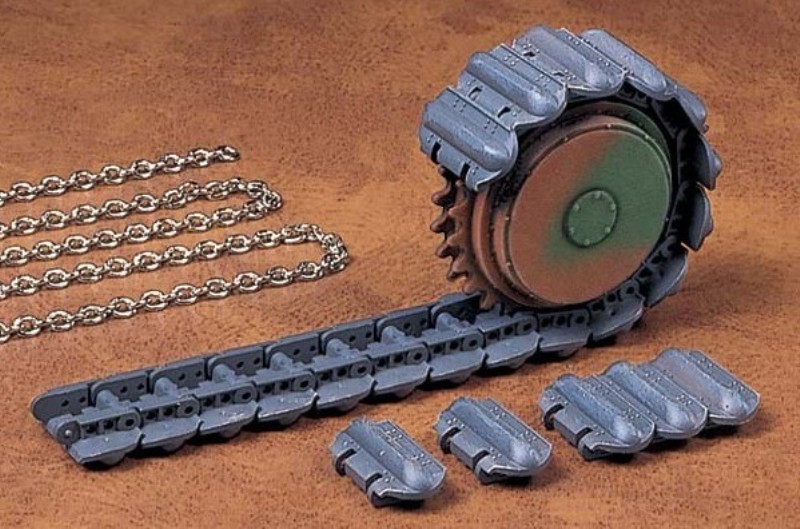

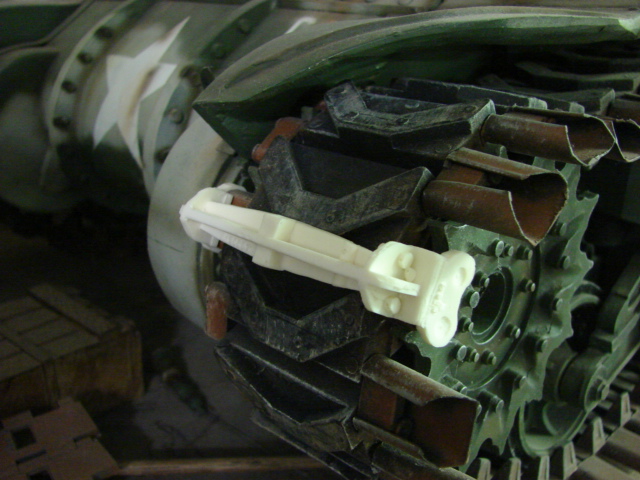

На танковым моделе:

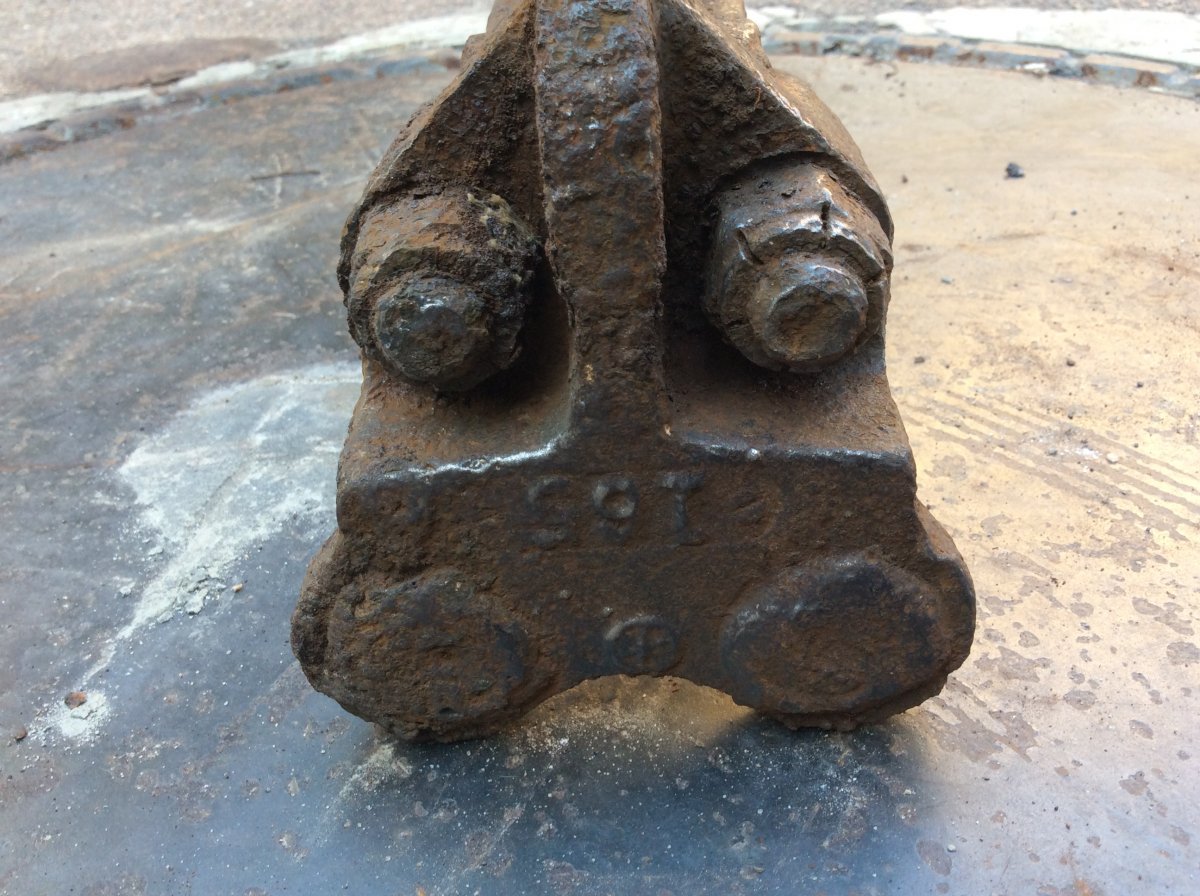

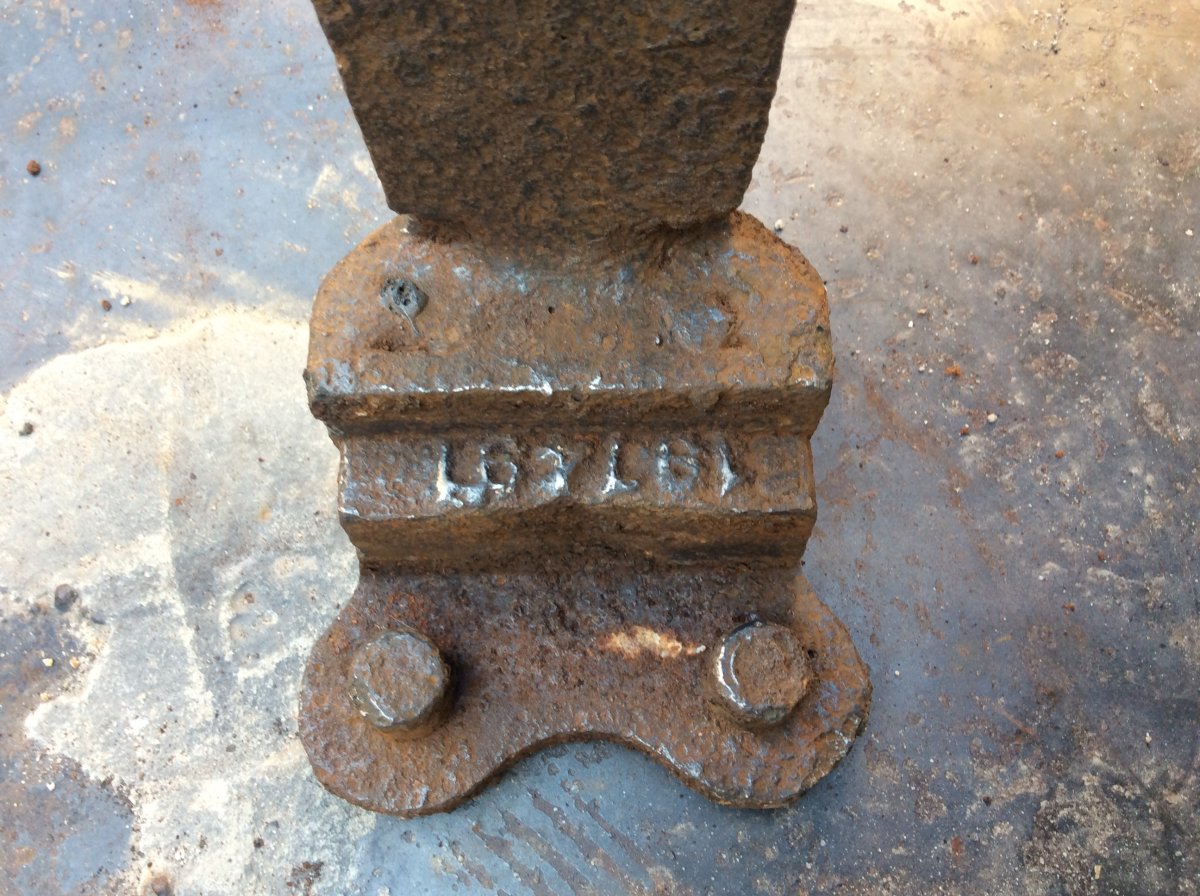

Наконечник с внутри тарака:

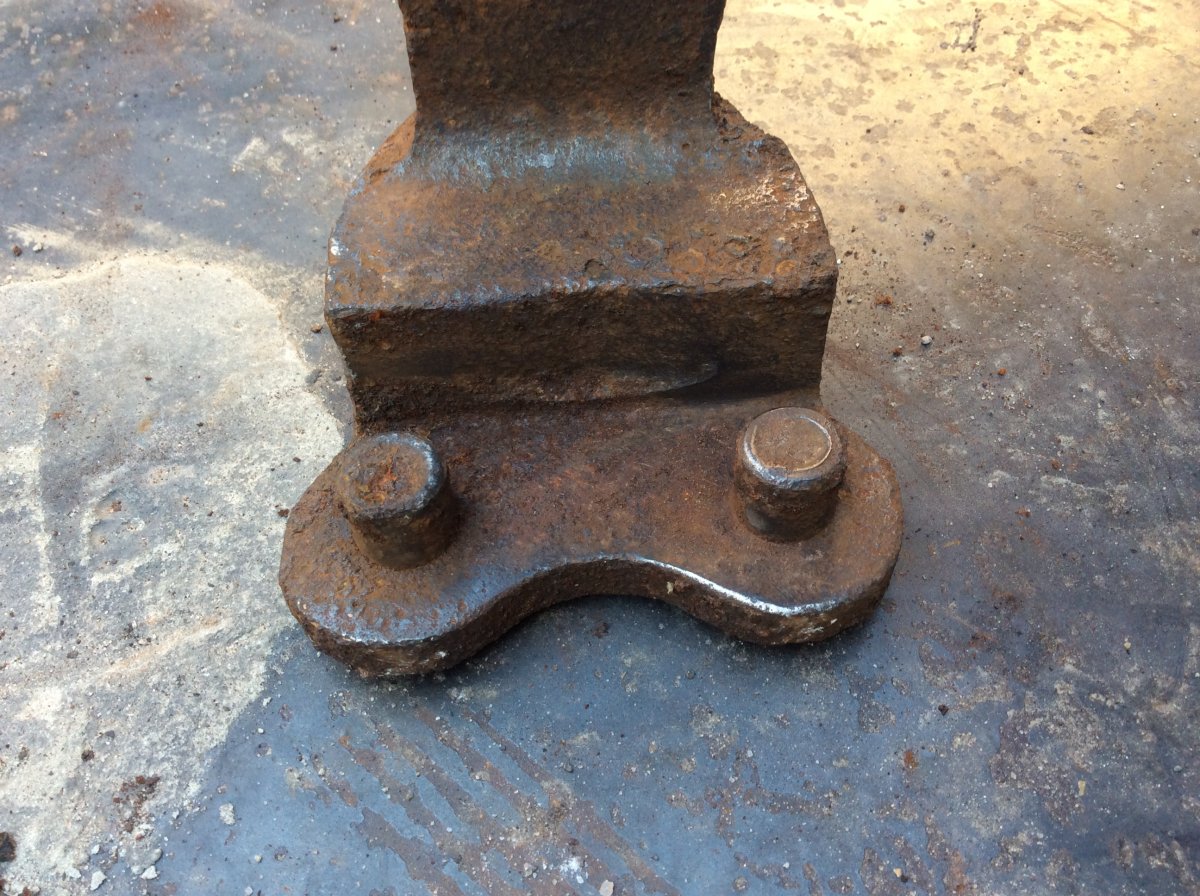

Наконечник с наружи тарака:

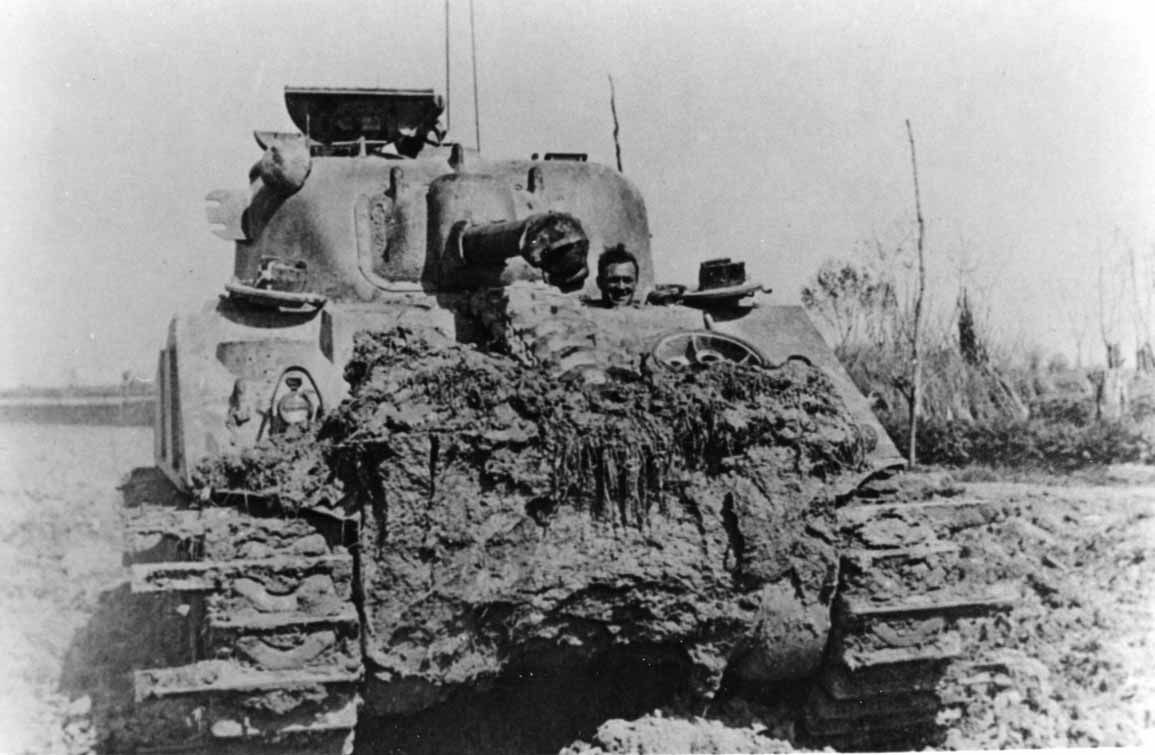

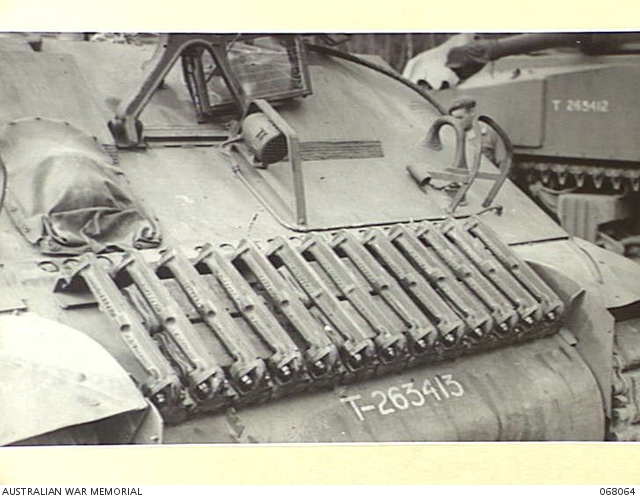

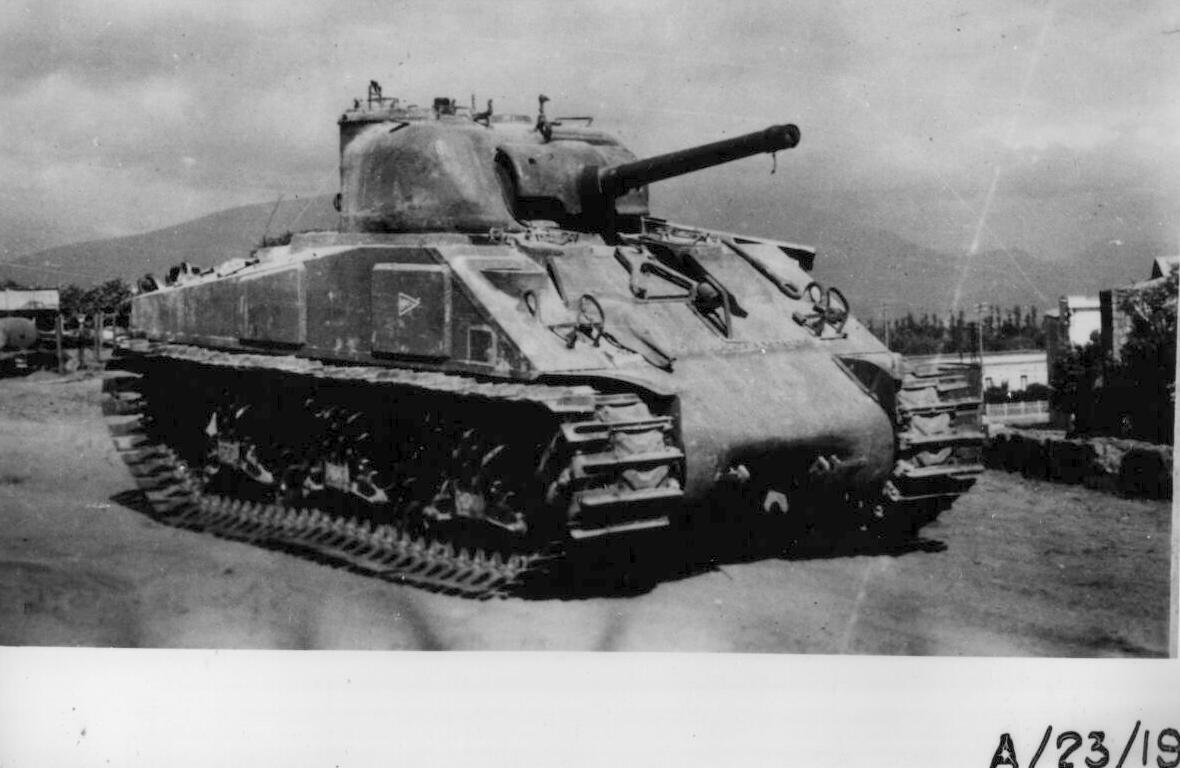

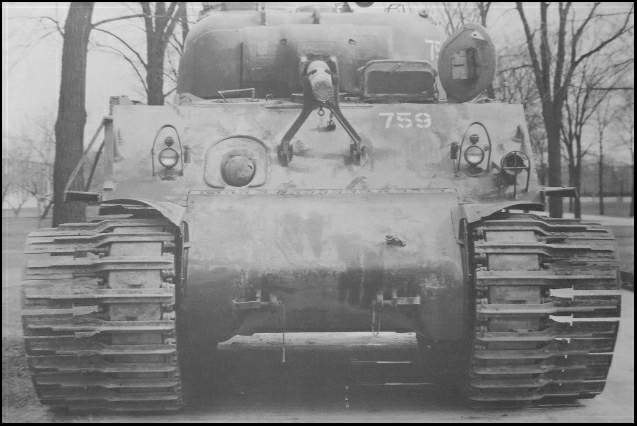

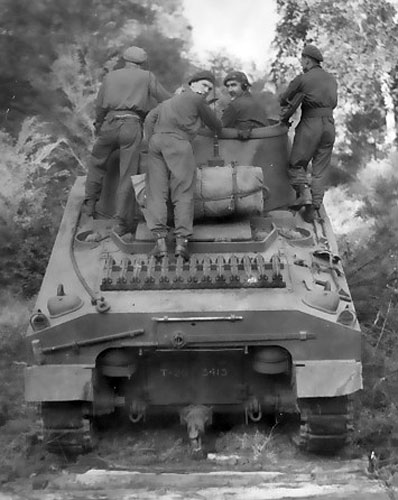

Грунтозацепы обычно крепились на танке:

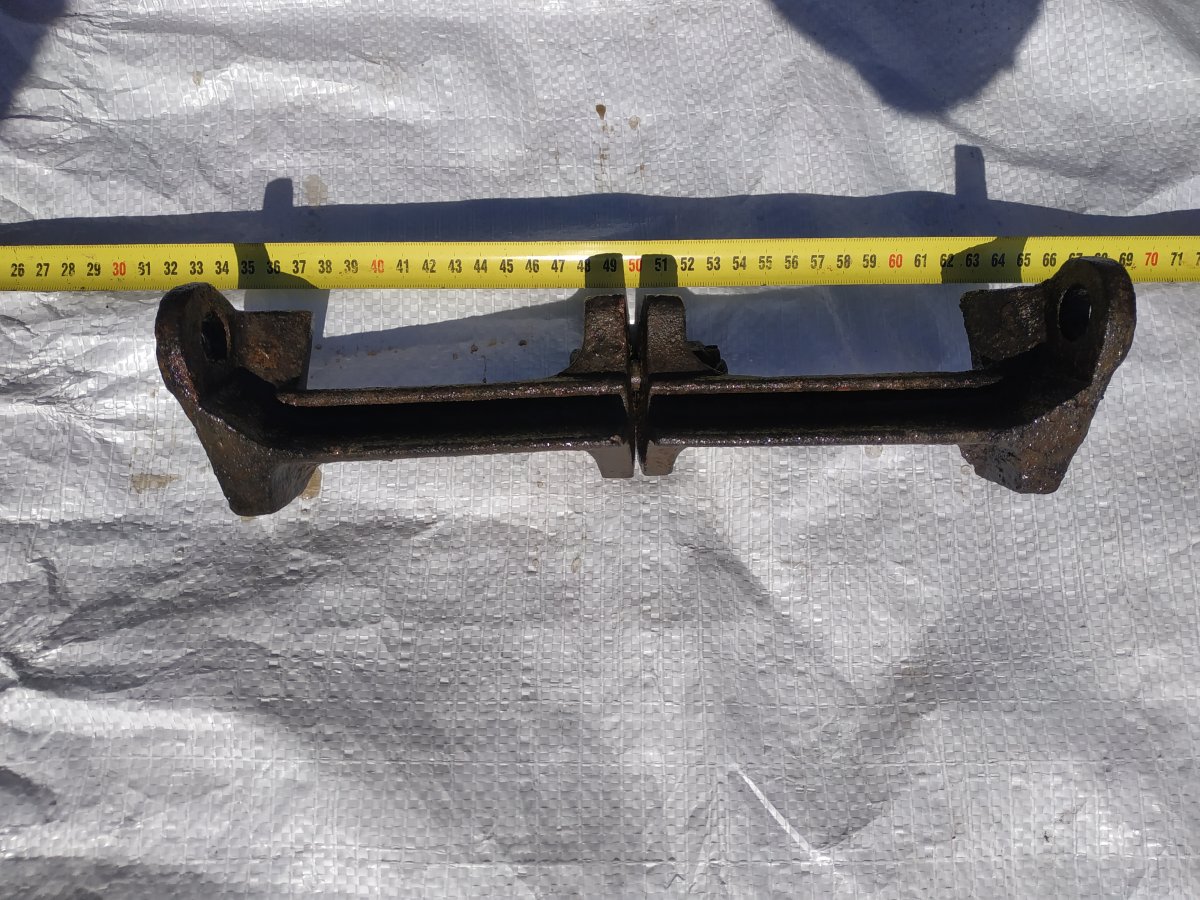

Уширенные грунтозацепы
Ширена от 940 mm (37") до 990 mm (39")

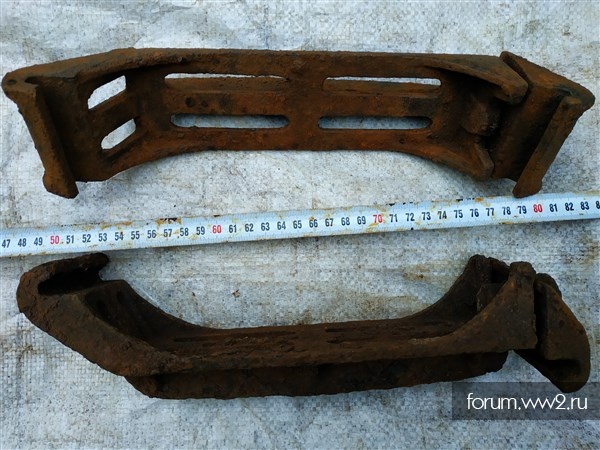

Качественные фото цепи противоскольжения типа Оверoлл (Overoll) для ЗИС-6 и бронемашин БА-6, БА-11:
